技术演进、模型对比与工程选型逻辑（WDM · WDF · WDDM · NDIS · StorPort · Minifilter 等）

Windows 驱动程序开发涉及多种模型，从历史悠久的 WDM 到现代推荐的 WDF (KMDF/UMDF)，以及面向特定领域的 WDDM、NDIS、StorPort、Minifilter、AVStream、WFP 等。合理选择驱动模型直接影响产品稳定性、开发效率及可维护性。本文系统阐述各模型的定位、技术特点、适用场景及选型决策逻辑，为驱动开发者提供权威参考。

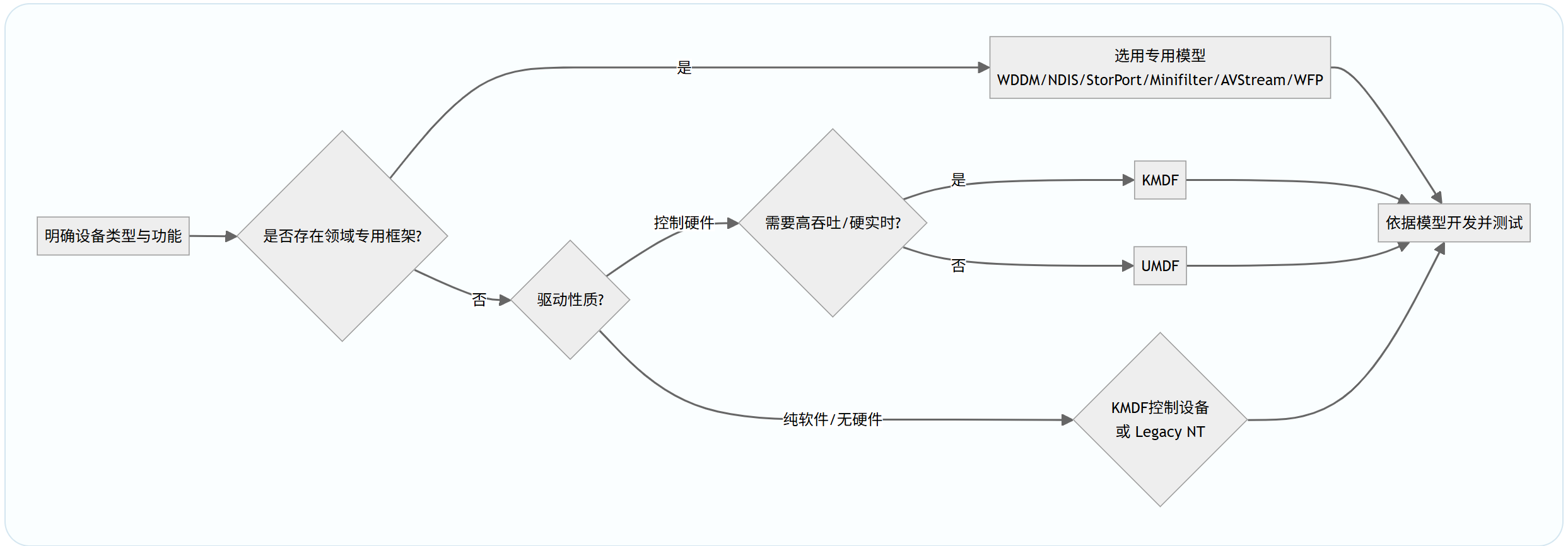

一、驱动模型选型总览：决策框架

💡 核心原则：优先采用领域专用模型（WDDM/NDIS/StorPort等），若不在专用领域则默认采用 WDF (KMDF/UMDF)，仅遗留维护或极特殊底层需求才选用 WDM。

二、通用驱动模型：WDM vs. WDF

1. WDM (Windows Driver Model)

历史地位与特征：WDM 诞生于 Windows 98/2000 时代，首次实现跨 Windows 版本二进制兼容。驱动核心基于 IRP (I/O Request Packet) 处理，开发者需手动实现即插即用(PnP)和电源管理状态机。典型的 WDM 驱动包含 DriverEntry、AddDevice、多个分发例程及复杂的 IRP 栈传播逻辑。支持分层链式驱动栈，但开发门槛极高。

⚠️ 现状与弃用声明：微软已不再推荐 WDM 用于新项目。仅当维护已有庞大 WDM 代码库或实现 WDF 框架未暴露的极底层操作（如特殊总线驱动）时才考虑使用。在 Windows 8 之后的系统，官方明确建议迁移至 WDF。

2. WDF (Windows Driver Foundation) —— KMDF / UMDF

面向对象、事件驱动框架：WDF 是对 WDM 的高度封装，极大简化了 PnP、电源管理、I/O 队列及同步机制。开发者仅需注册事件回调（如 EvtDeviceAdd、EvtIoRead），框架处理默认行为与底层 IRP 流转。WDF 分为两套子模型：

• KMDF (Kernel-Mode Driver Framework)：运行在内核态，适合需要直接访问硬件资源（物理内存、I/O端口、中断、DMA）的高性能设备，如 PCIe 采集卡、NVMe 控制器、高速 USB 3.0 设备。优势为极致性能与完整内核 API 访问，风险为指针错误可能引发系统崩溃。
• UMDF (User-Mode Driver Framework)：运行在用户态进程 (WUDFHost.exe) 中，驱动崩溃不影响系统稳定性。适用于对延迟不敏感的外设（条码扫描仪、智能卡读卡器、传感器集线器），可大幅提升调试效率与安全性，但无法直接执行内核级硬件访问。

📌 选型指南：新项目默认从 UMDF 开始，如性能不足或需要直接硬件控制再迁移至 KMDF。二者开发模式高度相似，迁移成本可控。

三、领域专用驱动模型详解

模型名称	目标领域	核心技术特点	典型场景
WDDM	显卡/显示适配器/GPU	GPU虚拟内存管理、TDR(超时检测恢复)、DXGKRNL接口，内核模式部分需基于KMDF	NVIDIA/AMD/Intel显卡驱动，GPU加速器
NDIS	网卡、无线、移动宽带	微型端口(Miniport)模型，协议驱动与中间层/筛选器驱动，可结合KMDF简化开发	物理网卡驱动、VPN虚拟网卡、负载均衡、NDIS筛选器防火墙
StorPort	存储控制器 (SATA/NVMe/RAID)	高性能多队列架构，支持优先级I/O与DMA重映射，独立于WDF但内部可混用WDF对象	NVMe SSD驱动、RAID阵列、HBA驱动
Minifilter	文件系统过滤拦截	基于筛选器管理器(FltMgr.sys)，Altitude 决定顺序，Pre/Post回调模型	杀毒实时扫描、文件加密、云存储按需同步、DLP审计
AVStream	音频/视频流设备	基于KSProxy与类驱动，定义Pin/Node/Property，与DirectShow/Media Foundation对接	USB摄像头、麦克风阵列、HDMI采集卡、虚拟摄像头
WFP	网络过滤/防火墙	多分层过滤（ALE、流层、数据包层），支持用户态API与内核标注驱动(Callout)	企业防火墙、流量监控、VPN分流、恶意软件阻断
Legacy NT	无PnP的纯内核服务	最简单模型，无需AddDevice，无电源管理，适合早期加载辅助库	内核辅助库、早期启动诊断驱动

3.1 文件系统过滤模型：Minifilter 深度解析

Minifilter 已成为文件系统过滤的唯一标准，它代替了复杂易错的旧式 Legacy Filter。通过筛选器管理器 (FltMgr) 自动处理IRP栈遍历，驱动仅需注册目标操作(IRP_MJ_CREATE, IRP_MJ_READ, IRP_MJ_WRITE, IRP_MJ_SET_INFORMATION等)的回调。Altitude（海拔）定义了多个 minifilter 的执行顺序，系统确保高海拔驱动优先介入操作前处理。每个卷可创建独立实例，实现精细过滤策略。实际代码量相比旧模型减少约90%，且稳定性大幅提升，广泛用于安全软件、数据加密与云存储客户端。

3.2 网络专用模型：NDIS 与 WFP 的分工

NDIS 专注于网卡驱动以及链路层/包层过滤，适合开发物理网卡 miniport 驱动或需要处理原始以太网帧的筛选器驱动。而 WFP (Windows Filtering Platform) 则位于网络栈更高层，能够在连接建立(ALE)、数据传输流及IP数据包层面进行状态感知过滤，并可轻易获取应用进程上下文，是目前实现现代防火墙、流量审计及 VPN 分流的最优解。自 Windows 8 起，微软废弃了 TDI (Transport Driver Interface)，所有新网络过滤项目均应基于 WFP 或 NDIS 筛选器，避开已废除的 TDI 接口。

3.3 图形与多媒体：WDDM 与 AVStream

WDDM 驱动是 GPU 厂商必须支持的接口，其引入的 GPU 虚拟地址空间和 TDR 机制彻底解决了旧模型下显卡挂起导致系统死锁的问题。对于普通摄像头或音频设备，AVStream 框架提供了标准化的流处理管道，极大降低驱动开发成本。如果设备属于软件虚拟摄像头（如 OBS 虚拟输出），同样应使用 AVStream 或相关 KS 架构。

四、外设过滤驱动的模型选择逻辑

外设过滤（如键盘记录、U盘读写拦截、鼠标过滤）通常利用过滤驱动附加在功能驱动之上，拦截 IRP。当前推荐顺序：KMDF 过滤驱动 > WDM 过滤驱动，且对于符合 UMDF 能力范围的外设（例如 HID 过滤且无极端性能需求），可使用 UMDF 过滤驱动以增强稳定性。针对如 USB 通用外设过滤，优先采用 KMDF 的 WdfFdoInitSetFilter 模式构建设备栈过滤器；若需参考成熟开源项目（如 HidHide），可能遇到 WDM 实现，但新项目仍推荐迁移至 KMDF。

🔧 注：对于存储类外设过滤，应使用存储过滤驱动接口（如磁盘类过滤或卷过滤），而不是通用 WDF 过滤，以避免绕过存储栈关键功能。

五、模型对比与选型速查表

需求场景	首选模型	备选/遗留模型	关键理由
通用 PCIe/USB 硬件功能驱动	KMDF	WDM(遗留)	直接硬件访问 + 框架安全处理 PnP/电源
对稳定性要求极高、响应速度不苛刻	UMDF	KMDF	用户态隔离，崩溃不影响系统
显卡/显示适配器	WDDM (KMDF部分)	不可使用通用模型	必须实现 DXGKRNL 接口与 GPU 调度
网卡硬件驱动	NDIS Miniport + KMDF辅助	传统 NDIS (无WDF)	NDIS 为网络官方接口，结合 KMDF 简化代码
网络流量深层过滤 (防火墙/审计)	WFP Callout	NDIS 筛选器(更低层)	WFP 提供进程信息及ALE层，更贴近应用
存储控制器/NVMe驱动	StorPort Miniport	SCSIPort(废弃)	StorPort 多队列、高并发优化
文件访问监控/拦截	Minifilter	旧 Legacy Filter	FltMgr 封装安全性，Altitude 确定性排序
摄像头/麦克风流处理	AVStream	传统 VxD/WDM 流类	标准化的多媒体框架，兼容现代 OS
纯内核服务 / 辅助库	KMDF (控制设备)	Legacy NT	KMDF 支持卸载及 PnP 通知，更规范

六、废弃与过渡技术提醒

• TDI (Transport Driver Interface)：自 Windows 8 正式废弃，不应用在新项目。内核态网络通信请使用 WSK (Winsock Kernel)；网络过滤使用 WFP。
• 旧式文件系统过滤驱动 (Legacy Filter)：微软不再签名认证，必须迁移至 Minifilter。
• XPDM (Windows XP Display Driver Model)：已被 WDDM 完全取代，无法通过现代 WHQL 认证。

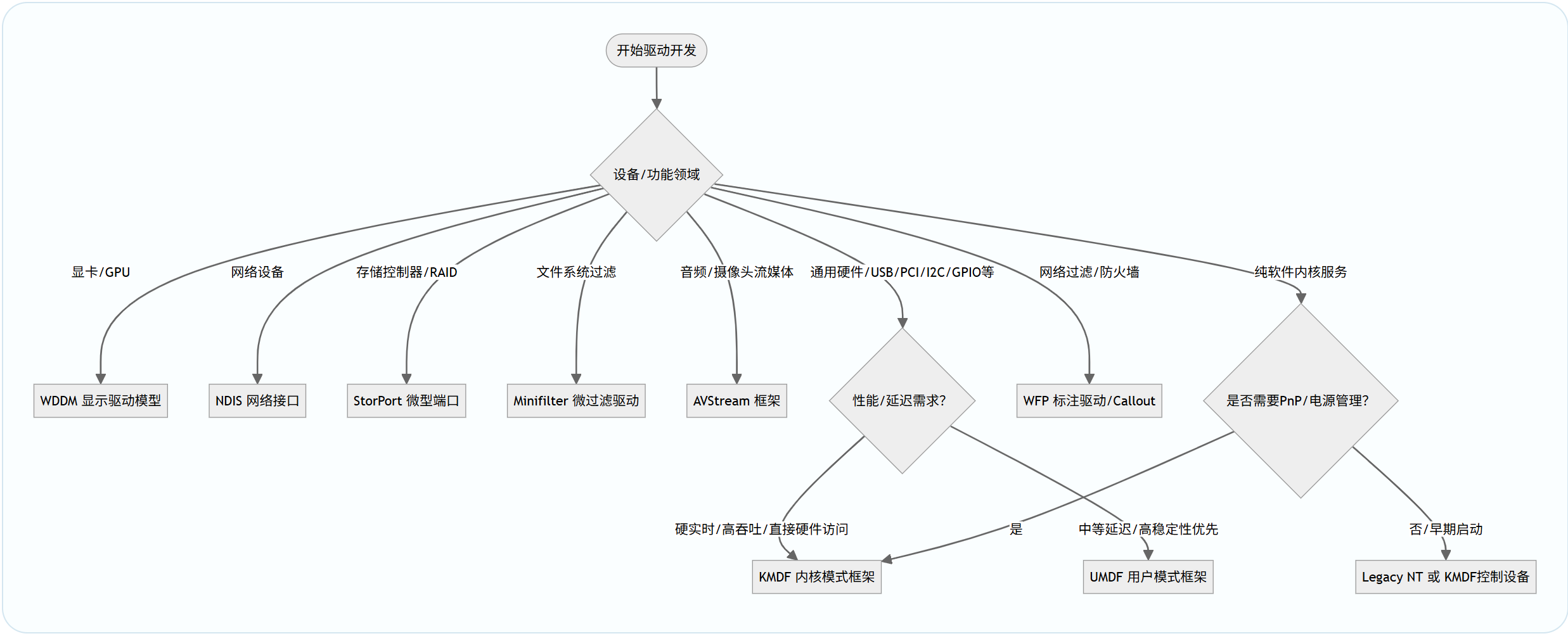

七、实战选型流程图：从项目需求到模型决策

八、总结：迈向现代化驱动开发

Windows 驱动生态经过二十年演进，已形成“领域专用模型 + 通用 WDF”双轨并行的成熟架构。对于新的驱动程序，应遵循以下铁律：

1. 先判断设备是否属于 显卡、网络、存储、文件系统过滤、多媒体流 领域，若是则强制匹配对应专用模型。
2. 若为通用外设（USB/PCI/串口/GPIO 等），则基于 WDF (KMDF 或 UMDF) 开发，优先考虑 UMDF 以保证稳定性与简化调试。
3. WDM 仅用于维护极大量历史代码或实现 WDF 不支持的边缘特性，新项目禁止选用。
4. 网络过滤严禁使用 TDI，统一采用 WFP 或 NDIS 筛选器。

合理选择模型不仅降低开发成本，更能确保驱动在最新版 Windows 系统上的兼容性与安全性。开发者应持续跟进微软官方驱动框架指南，利用 KMDF 事件模型和 UMDF 隔离能力构建高质量设备驱动。
