从飞行控制到任务规划：无人机技术与三维电子沙盘的系统级解析

一、技术视角下的无人机系统架构

讨论无人机，大多数人首先想到的是飞行器本身。但在工程实践中，一架无人机真正复杂的部分，恰恰是让它能够执行任务的那套系统。

一个完整的无人机系统，通常由以下模块组成：

python

复制
# 无人机系统功能模块（简化模型）
uav_system = {
    "飞行平台": {
        "机体结构": "固定翼/多旋翼/垂直起降",
        "动力系统": "电机+螺旋桨 / 涡轮发动机",
        "飞控单元": "IMU + 气压计 + GPS/北斗双模",
    },
    "任务载荷": {
        "侦察类": "光电吊舱 / 红外热像仪 / SAR雷达",
        "打击类": "制导弹药 / FPV载荷",
        "通信类": "中继电台 / 星链接收终端",
    },
    "地面站": {
        "控制链路": "地面控制站（GCS）",
        "数传电台": "实时下行 telemetry 数据",
        "图传系统": "高清视频实时回传",
    },
    "通信网络": {
        "指控链路": "上行遥控指令",
        "情报链路": "下行侦察数据",
        "组网能力": "多机协同通信协议",
    }
}
这个架构里，飞行平台只是最底层的一环。真正决定任务成败的，是上面三层——地面站怎么处理信息、情报链路传回什么数据、指控链路能不能在复杂电磁环境下保持畅通。

理解这个架构，是理解"无人机为什么需要电子沙盘"的起点。

二、无人机的四类核心技术能力

从技术维度拆解，无人机系统具备以下核心能力，这些能力也正是三维电子沙盘需要与之对接的技术接口：

1. 自主导航与定位
code

复制
关键技术栈：
- 卫星定位：GPS + 北斗双模，精度通常在亚米级
- 惯性导航：IMU提供短时高精度姿态数据
- 视觉导航：针对GPS拒止环境（室内/山洞/干扰区）
- 气压定高：保持指定高度飞行的基础

定位精度 → 影响三维沙盘中的目标标绘准确性
2. 实时数据传输与链路容量
无人机执行任务时，地面站需要同时处理多种数据流：

数据类型    典型带宽    更新频率    优先级
遥控指令    9.6-128 kbps    实时    最高
遥测数据    9.6-256 kbps    10-50 Hz    高
图传视频    1-20 Mbps    25-60 fps    中
侦察载荷    512 kbps-50 Mbps    按需    可变
数据量越大，对地面站的处理能力要求越高。 当同时操控10架以上的无人机时，地面站工作人员面临的信息密度远超人类短期记忆的承载能力。

这就是三维电子沙盘要解决的第一个问题：多源数据的高效融合与可视化呈现。

3. 任务规划与航迹管理
现代无人机的任务规划，早已不是"起飞→飞到目标→执行任务→返航"这么简单。一个典型的任务规划流程：

code

复制
1. 任务定义：明确目标坐标、任务类型（侦察/打击/中继）
2. 区域分析：结合地形、气象、禁飞区、敌方威胁区
3. 航迹生成：计算最优飞行路径（避障+省电+隐蔽）
4. 载荷调度：在合适的时间点切换任务载荷
5. 应急预案：链路中断时的自动返航/悬停策略
6. 任务复盘：导出飞行日志，分析任务效能
这套流程里，航迹规划和区域分析两个环节，和三维电子沙盘的结合最为紧密。

三维地形数据越精确，航迹规划算法输出的路径就越合理；威胁区域标注得越清晰，任务规划就越能避开危险区域。

4. 多机协同与组网通信

当任务规模从单机扩展到多机，复杂度不是线性增长，而是指数级增长：

code

复制
单机协同 → 需要解决：
  - 多机之间的时间同步（UTC时间戳对齐）
  - 空间占位（防碰撞的航迹间隔管理）
  - 任务分工（哪架负责侦察、哪架负责打击）

组网通信 → 需要解决：
  - 多机之间的自组织网络（Mesh组网）
  - 数据融合（多角度情报汇总去重）
  - 指挥层级（地面站→机群→单机 的指令分发）
多机协同的核心难点在于：每个操作节点只能看到自己负责的那一架，而指挥员需要看到全局。

三、三维电子沙盘如何承接无人机的数据层

理解了无人机的四大能力，再来看三维电子沙盘的技术定位，就清晰多了。

三维电子沙盘在无人机系统中的角色，本质上是多源异构数据的统一可视化平台。它向下对接各类数据源，向上为指挥决策提供三维态势感知能力。

1. 数据接入层
python

复制
# 典型数据源类型及接入方式
class SandTableDataSource:
    def __init__(self):
        self.base_map = {
            "卫星影像": "WGS84坐标系，支持TMS/WMTS",
            "倾斜摄影模型": "OSGB格式，精细三维重建",
            "激光点云": "LAS/LAZ格式，高精度地形",
        }

        self.realtime_data = {
            "无人机定位": "MAVLink / DJI SDK / 私有协议",
            "光电吊舱视频": "RTSP流，动态叠加到三维场景",
            "雷达探测": "态势协议（EORS/J界的标准格式）",
            "气象数据": "实时风场/能见度/云层叠加",
        }

        self.planning_data = {
            "航迹文件": "KML/KMZ兼容导入",
            "禁飞区/威胁区": "自定义多边形标注",
            "应急预案": "预设脚本，事件触发自动加载",
        }

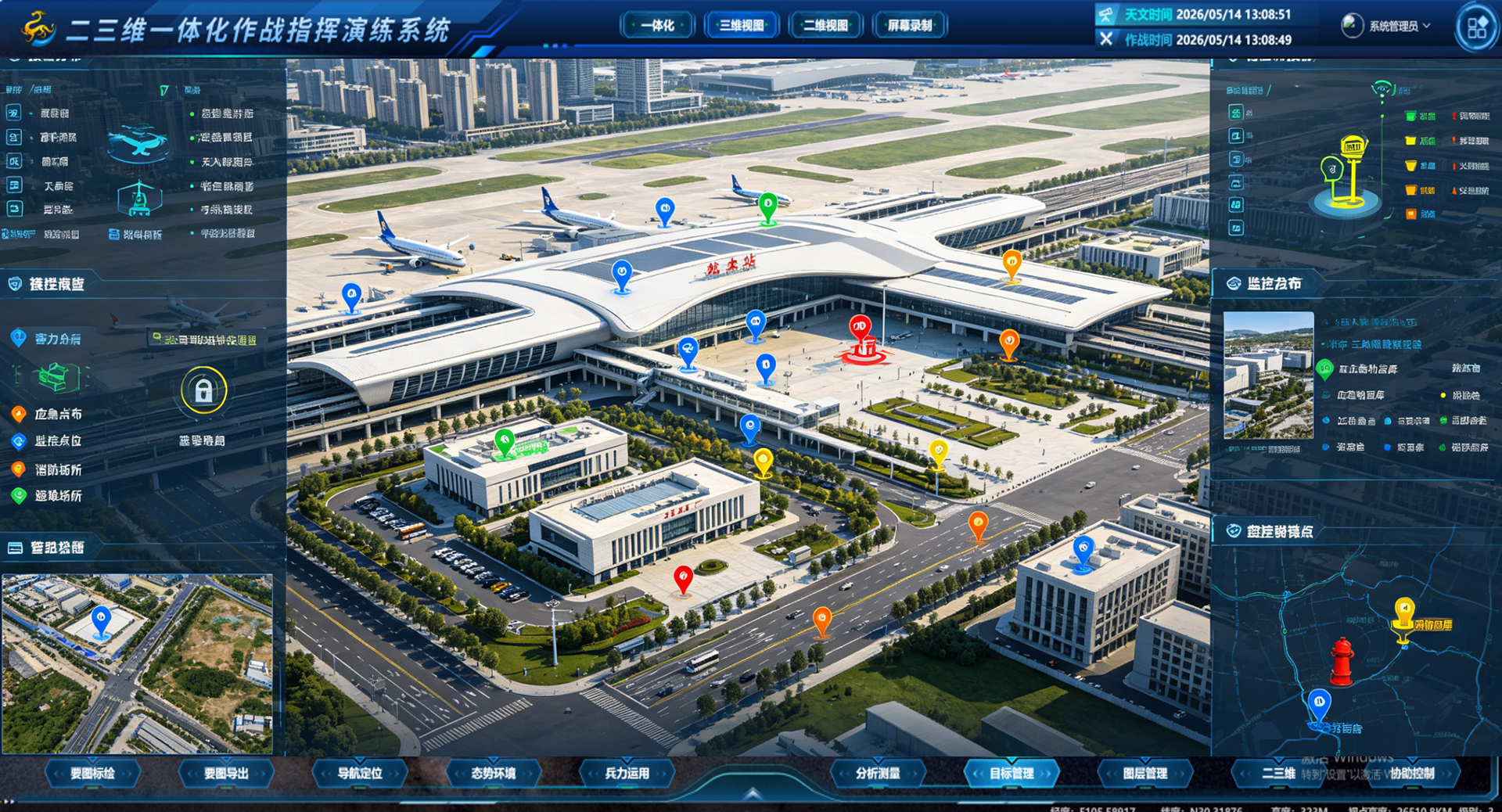

2. 三维场景构建
电子沙盘的三维场景，不是把一张地图做成3D模型那么简单。它需要满足以下技术要求：

地形精度：对于低空飞行的无人机，微小的地形起伏都可能影响视距通信和雷达探测，三维地形精度需要达到亚米级
纹理真实度：三维模型的纹理要能清晰区分建筑、道路、水体、植被，这是指挥员做视觉判断的基础
实时动态叠加：无人机当前位置、航迹预测、探测范围覆盖，这些动态元素要和三维地形无缝融合，不能出现"漂移"或"穿模"
3. 任务规划与推演
这是三维电子沙盘区别于普通三维地图浏览器的核心能力。

code

复制
功能模块：
┌─────────────────────────────────────────────┐
│  任务规划模块                                │
│                                             │
│  1. 区域分析                                │
│     - 可视域分析：某点能否看到某目标          │
│     - 高度判断：某处山体能遮挡多少探测范围    │
│     - 电磁传播：给定功率和频率的通信覆盖范围  │
│                                             │
│  2. 航迹可视化                               │
│     - 在三维场景中绘制规划航线               │
│     - 颜色编码：已执行/待执行/异常            │
│     - 时间轴回放：任务全流程动画复现          │
│                                             │
│  3. 仿真推演                                 │
│     - 加载数字高程模型（DEM）                │
│     - 设置气象条件（风速/能见度）             │
│     - 运行蒙特卡洛仿真，评估任务成功率        │
└─────────────────────────────────────────────┘
4. 多机态势统一呈现
多架无人机同时执行任务时，电子沙盘需要解决的核心问题是态势一致性：

code

复制
问题：
- 地面站A看到的是A机的视角
- 地面站B看到的是B机的视角
- 指挥员想看A+B的全局态势，但两个系统是隔离的

解法：
三维电子沙盘通过统一的数据总线，将各无人机平台
的实时位置、任务状态、探测数据汇聚到同一个三维
场景中。

操作员和指挥员共享同一张图，信息差被消除，
指令传递链路从"口耳相传"压缩为"看见即决策"。

四、一个典型的技术应用场景

某地发生自然灾害，通信中断，道路损毁。救援队伍需要无人机在30分钟内完成灾区的全局侦察，为救援路径规划提供依据。

在没有三维电子沙盘的情况下：

无人机操作手在地面站屏幕上查看实时画面
地图是二维的，只有简单标注
飞行高度、覆盖范围、图像位置，全靠经验估算
多架无人机之间的航线可能重叠或留有盲区
任务完成后，没有现成的三维模型可供后续分析
在有三维电子沙盘的情况下：

导入灾区的三维地形数据（卫星影像+航拍建模），指挥员在三维场景中看清全貌
根据地形规划最优侦察航线，系统自动计算覆盖率和盲区
多架无人机的实时位置、飞行高度、探测覆盖范围，在同一张三维度图上叠加呈现
操作手、指挥员、救援队，查看同一张实时态势图，决策信息同步
侦察完成后，三维场景数据直接导出，作为后续救援规划的基础底图

五、技术演进方向

无人机与三维电子沙盘的结合，还在快速演进中。以下是几个值得关注的技术方向：

1. 数字孪生驱动的实时映射
将无人机飞行数据与三维场景实时绑定，每一架无人机的位置、姿态、探测范围，在数字孪生体中同步呈现。数字孪生不是静态的三维模型，而是随真实世界实时更新的动态镜像。

2. AI辅助的威胁识别
结合计算机视觉，无人机探测到的画面可以自动标注异常目标（如火点、泄露、障碍物）。这类AI能力集成到电子沙盘后，指挥员不再需要盯着屏幕逐帧查看，异常信息会自动推送到三维场景中的对应位置。

3. 边缘计算下的离线推演
无人机的计算能力正在向边缘迁移，未来飞行平台本身可以运行轻量级的任务规划算法。在通信中断的情况下，无人机可以在本地完成航迹重规划，将结果回传至电子沙盘显示。这对电磁对抗环境下的持续作战能力至关重要。

六、结语

无人机本质上是一个会飞的数据采集和执行平台。它的价值不取决于飞行器本身有多先进，而取决于采集到的数据能否被正确处理、呈现和利用。

三维电子沙盘解决的核心问题，就是让这些数据从分散的屏幕里走出来，汇聚到一个统一的三维空间。在这个空间里，指挥员看见的不再是孤立的点，而是一张相互关联的全局态势图。

技术分析到这里，剩下的，留给实践验证。
