用 Rust 写一个高性能示波器波形查看器 — 支持眼图、FFT、自动测量

m0_51206855

330人浏览 · 2026-06-08 00:55:25

m0_51206855 · 2026-06-08 00:55:25 发布

项目地址：https://github.com/weiwangfds/vamame

支持 Windows / macOS / Linux 三平台，开箱即用

前言

做高速信号完整性分析的同学应该都有这样的痛点：示波器导出的 CSV 数据动辄几十 MB、上百万行，用 Excel 打不开，用 Python 画图又慢又卡。商业软件如 Infiniium、ScopeTrader 价格不菲，开源工具又大多功能单一。

所以我用 Rust 写了一个轻量级的示波器波形查看分析工具，核心特性：

百万行数据秒开 — 基于 Polars + Parquet 缓存引擎
流畅缩放平移 — M4 降采样算法，恒定 4000 点渲染
一键眼图分析 — 自动识别 UI 周期，8 种荧光屏配色
FFT 频谱分析 — 支持多种窗函数，dB/线性切换
全平台可用 — Windows / macOS / Linux 均有预编译二进制

功能速览

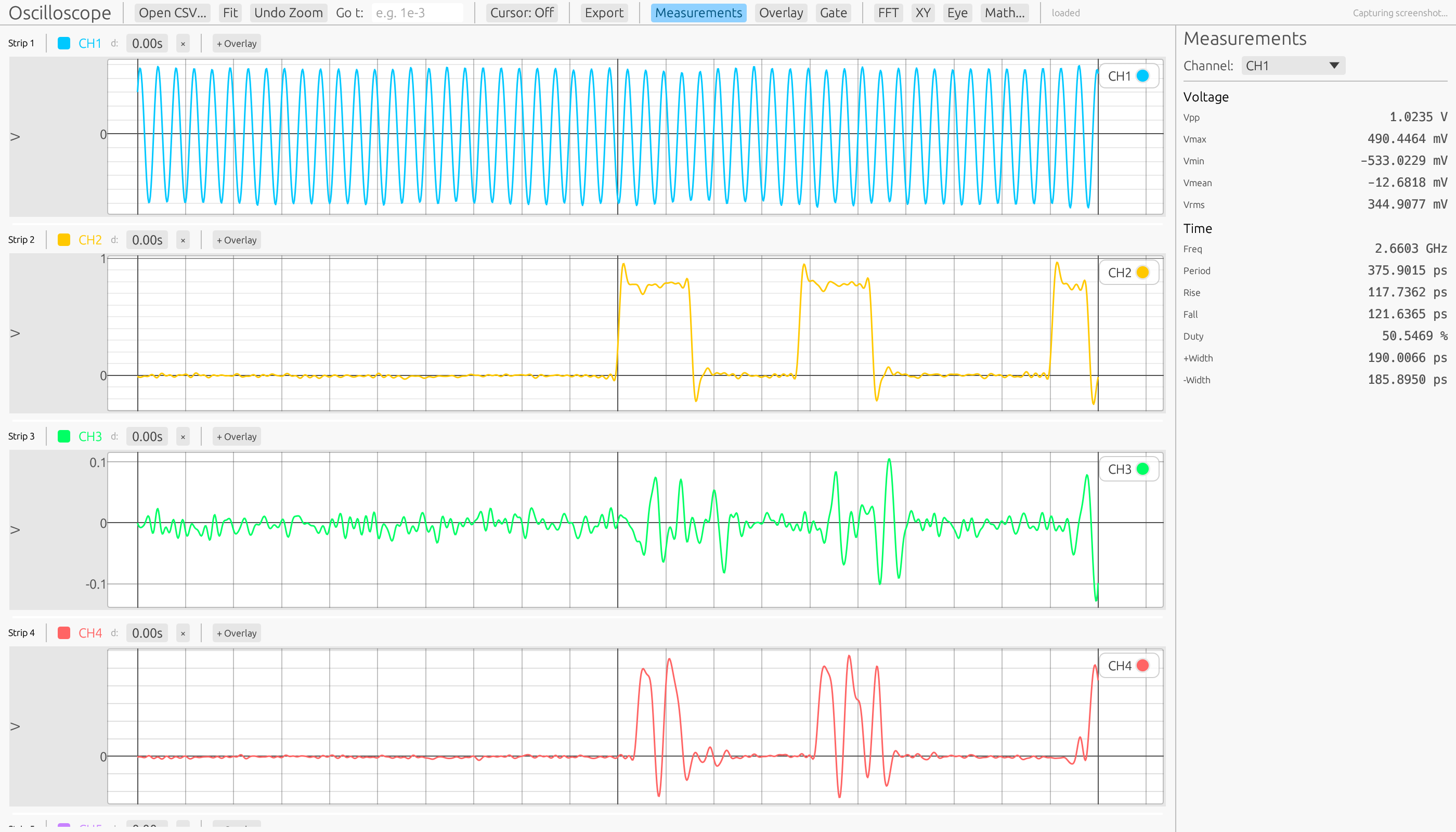

1. 多通道波形显示

直接打开 CSV 文件，每列自动识别为一个通道，独立分栏显示。所有分栏共享时间轴，缩放/平移联动。

在这里插入图片描述

支持的交互操作：

滚轮缩放，拖拽平移
通道拖拽合并/拆分
双击重命名通道
每个通道可独立设置延迟
撤销缩放（最多 50 级历史）
跳转到指定时间点（支持科学计数法输入）

性能方面：即使数据有 10 万行，打开后缩放/平移依然流畅。秘诀是采用了 M4 降采样算法 — 只渲染可见范围内的 4000 个代表点（每段的 min/max/first/last），不管原始数据有多大。

2. 自动测量

工具栏一键开启测量面板，自动计算以下参数：

电压测量	时间测量
Vpp 峰峰值	Freq 频率
Vmax / Vmin	Period 周期
Vmean 平均值	Rise 上升时间
Vrms 有效值	Fall 下降时间
	Duty 占空比
	+Width / -Width 脉宽

配合光标使用时，可以开启 测量门控 — 只在光标 A-B 范围内计算测量值，精确定位感兴趣的区间。

3. 眼图分析（Eye Diagram）

这是这个工具的核心亮点之一。点击工具栏的 Eye 按钮即可打开眼图窗口。

关键特性：

自动 UI 检测 — 不需要手动输入符号周期，点击 “Auto UI” 自动识别
- 基于 Schmitt 触发边沿检测（带滞回，抗噪声）
- 间隙聚类分离 1×UI / 2×UI / 3×UI 等谐波
- 去掉首尾 10% 离群值后取平均，精度很高
外部时钟通道 — 支持指定独立的时钟信号作为触发源
连续轨迹渲染 — 相邻采样点之间用 DDA 线段光栅化连线，不是散点图
对数压缩归一化 — ln(1+v) / ln(1+max) 压缩动态范围，轨迹和眼图内部都清晰可见
8 种颜色模式 — Phosphor（CRT 绿色荧光屏风格）、Rainbow、Temperature、Viridis 等

支持的参数调节：

UI 周期（手动输入或自动检测）
显示 UI 数量（2~8 个）
饱和度（0.5~4.0）
时钟极性（上升沿 / 下降沿 / 双边沿）

4. FFT 频谱分析

点击 FFT 按钮打开频谱窗口，支持：

通道选择
三种窗函数：Rectangle / Hanning / Blackman-Harris
dB 或线性幅度刻度
最多 131,072 采样点，自动补零到 2 的幂次
独立窗口，支持缩放和拖拽

5. XY 模式（Lissajous 图）

选择任意两个通道做参数曲线显示，适用于：

相位关系分析
信号对齐调试
I/Q 信号星座图观察

6. 数学通道

支持 7 种数学运算创建虚拟通道：

加减乘：CH1 + CH2、CH1 - CH2、CH1 × CH2
取反：-CH1
绝对值：|CH1|
微分：d(CH1)/dt
积分：∫CH1 dt

数学通道创建后和普通通道一样，可以叠加显示、测量、导出。

7. 数据导入导出

CSV 导入：后台线程加载，实时显示进度条（行数、MB、百分比）
Parquet 缓存：首次加载自动转换，再次打开秒级加载
导出 CSV：保存可见范围的数据
导出 PNG：截图当前波形

数据格式要求

工具接受的 CSV 格式非常简单 — 纯数值、逗号分隔、无表头：

-1.32094967E-06, -3.608419E-02, -7.65844E-03, 2.50038E-03, -1.000E-03, 5.663E-03
-1.32093405E-06, 9.484693E-02, -6.89313E-03, 2.88304E-03, -1.051E-03, 2.041E-03

列	含义
第 0 列	时间轴（秒），单调递增
第 1 列起	各通道电压数据（伏特）

数值支持标准浮点数和科学计数法（E 或 e），自动去除空白字符。

兼容性：大多数示波器（Keysight、Tektronix、RIGOL 等）导出的 CSV 格式都直接兼容。

快速上手

方式一：下载即用

前往 GitHub Releases 下载对应平台二进制：

平台	文件
Windows	`oscilloscope-v*-windows-x86_64.exe`
macOS Intel	`oscilloscope-v*-macos-x86_64`
macOS Apple Silicon	`oscilloscope-v*-macos-arm64`
Linux x86_64	`oscilloscope-v*-linux-x86_64`

Windows 双击 exe 即可运行，macOS/Linux 添加执行权限后运行：

chmod +x oscilloscope-v*-macos-arm64
./oscilloscope-v*-macos-arm64

方式二：命令行启动并加载文件

# 直接指定 CSV 文件路径
oscilloscope /path/to/data.csv

方式三：从源码构建

git clone https://github.com/weiwangfds/vamame.git
cd vamame
cargo build --manifest-path oscilloscope/Cargo.toml --release
./oscilloscope/target/release/oscilloscope

技术架构

如果你对实现细节感兴趣，这里是技术选型：

组件	技术	说明
GUI	egui / eframe	即时模式 GUI，启动快、占用小
绘图	egui_plot	原生交互式图表，支持缩放/拖拽
数据引擎	Polars (LazyFrame)	列式计算引擎，支持谓词下推
存储格式	Parquet	列式存储，行组统计信息加速范围查询
降采样	M4 算法	每段保留 min/max/first/last 四个代表点
FFT	rustfft	纯 Rust FFT 实现
眼图光栅化	DDA + 双线性 splat	连续轨迹 + 亚像素抗锯齿
