基于SMC滑模控制器的永磁同步电机SVPWM矢量控制系统simulink建模与仿真
目录
✨1.课题概述
永磁同步电机（PMSM）矢量控制系统，核心控制策略采用了滑模控制（SMC） 替代传统PI控制器实现速度环调节，电流环仍采用PI控制，调制环节使用空间矢量脉宽调制（SVPWM）。系统通过坐标变换、闭环控制、调制驱动三个核心环节，实现对电机转速和转矩的精准控制。

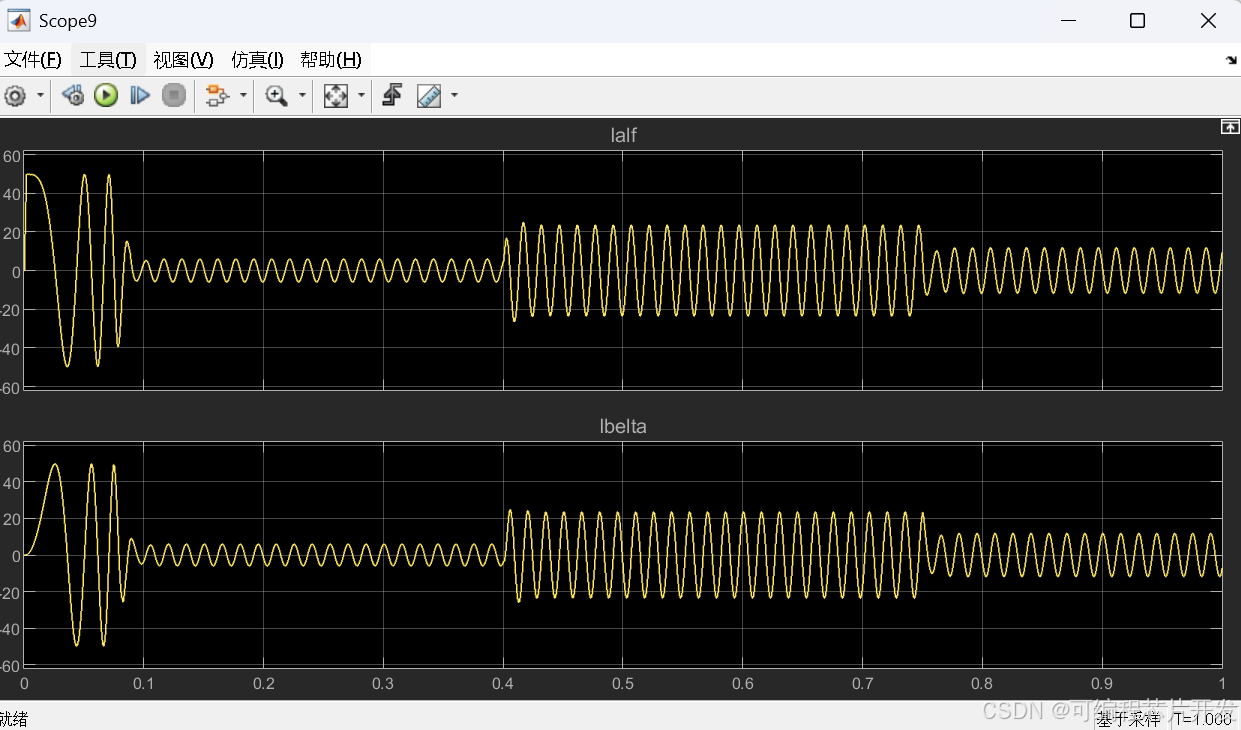

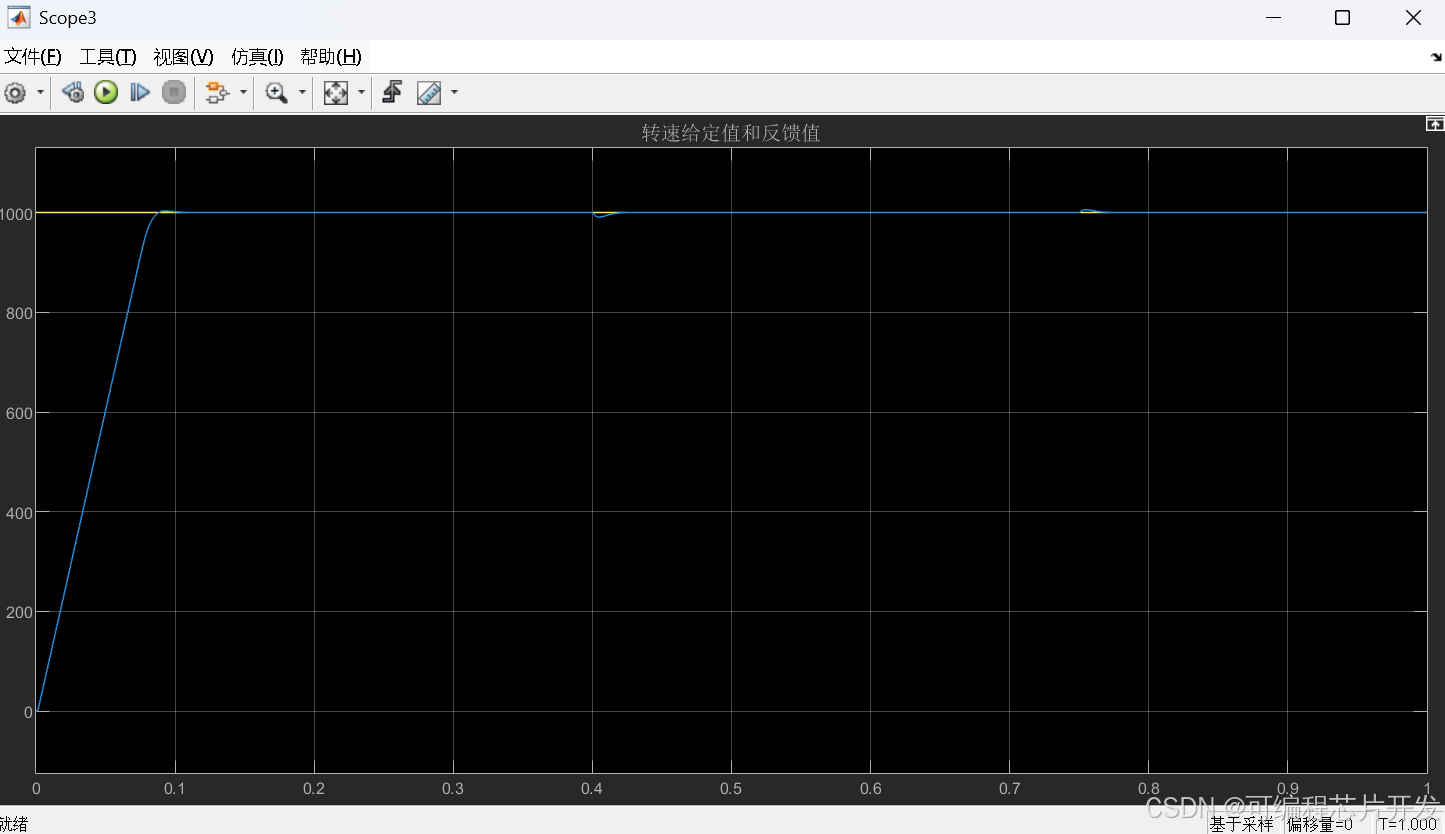

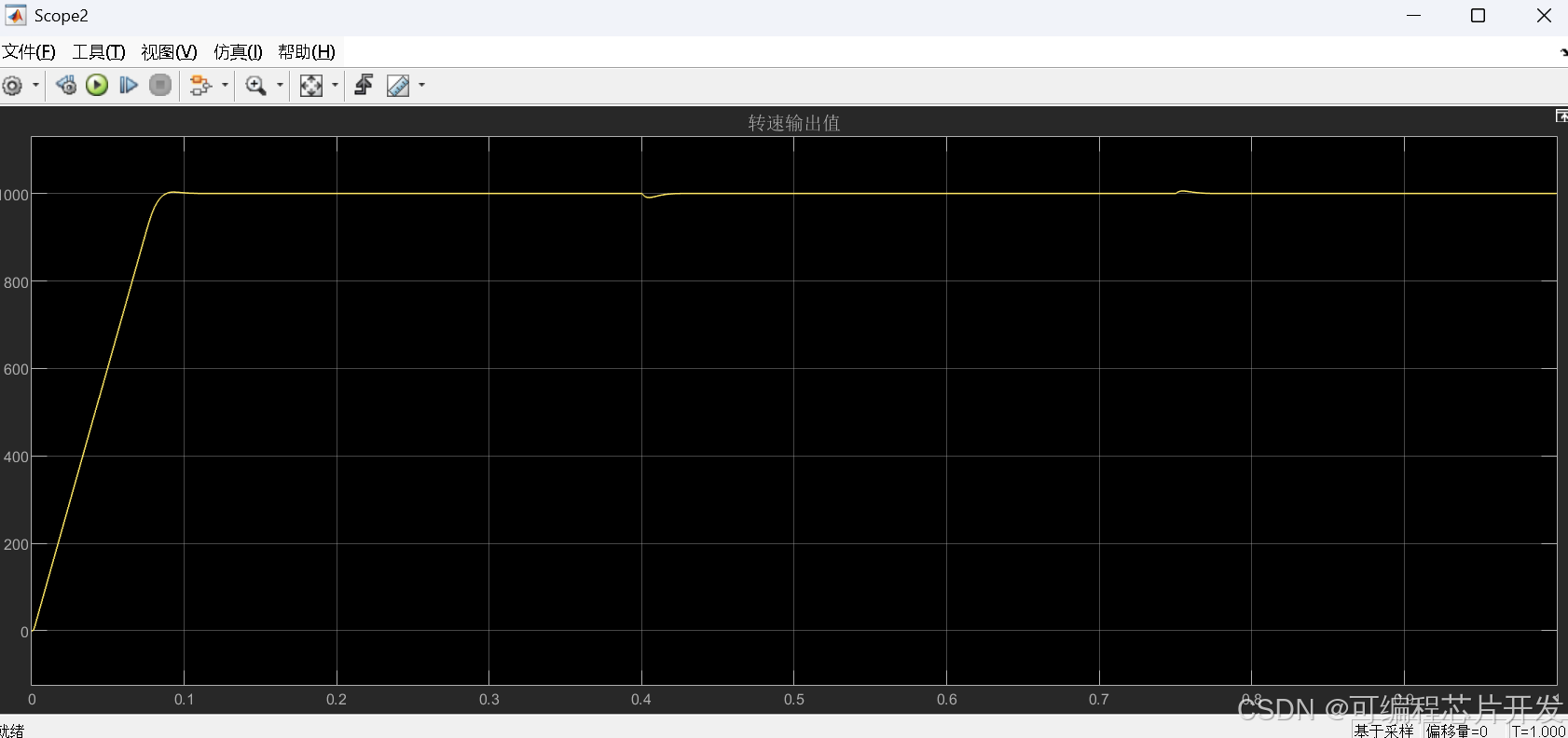

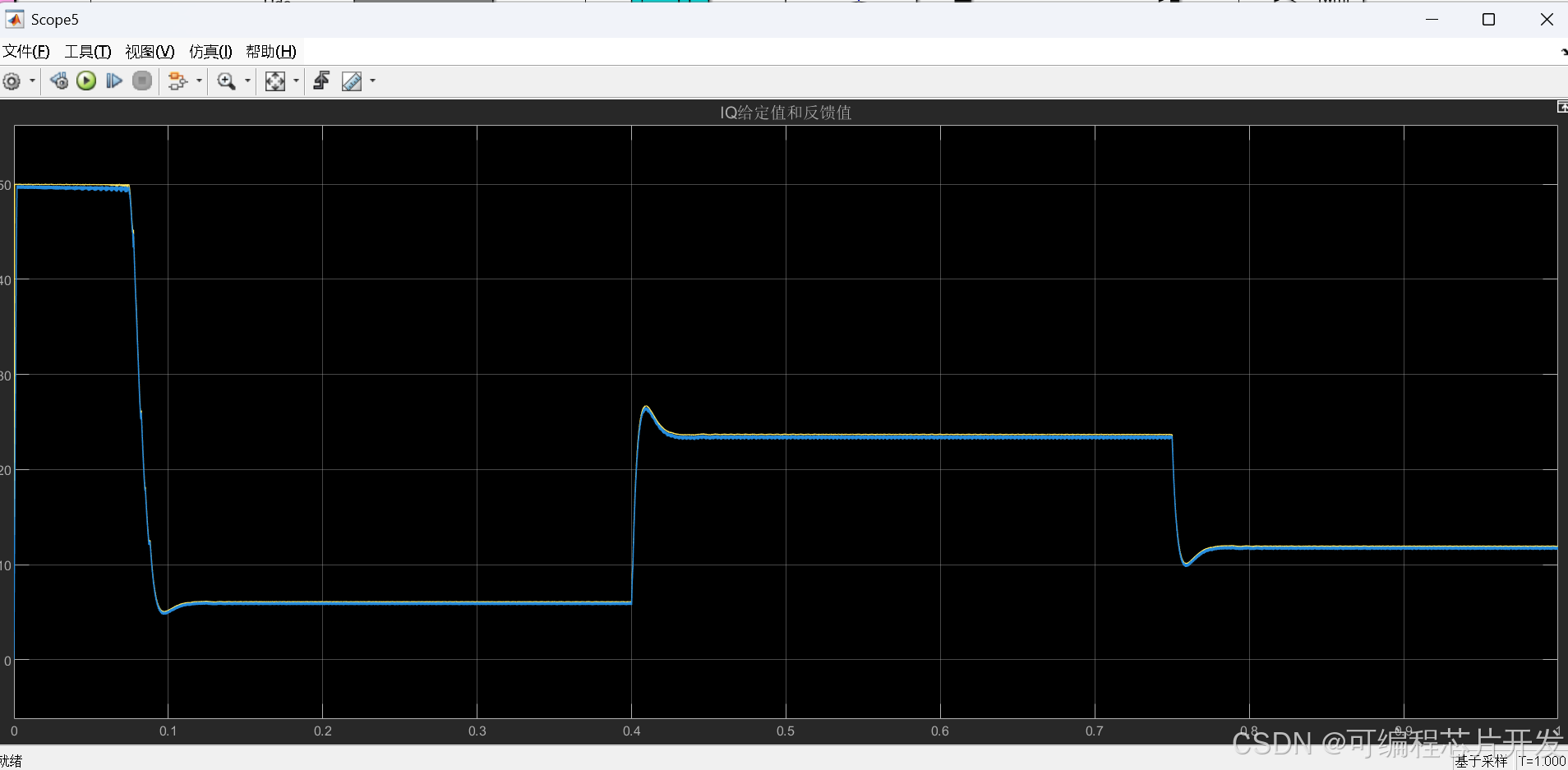

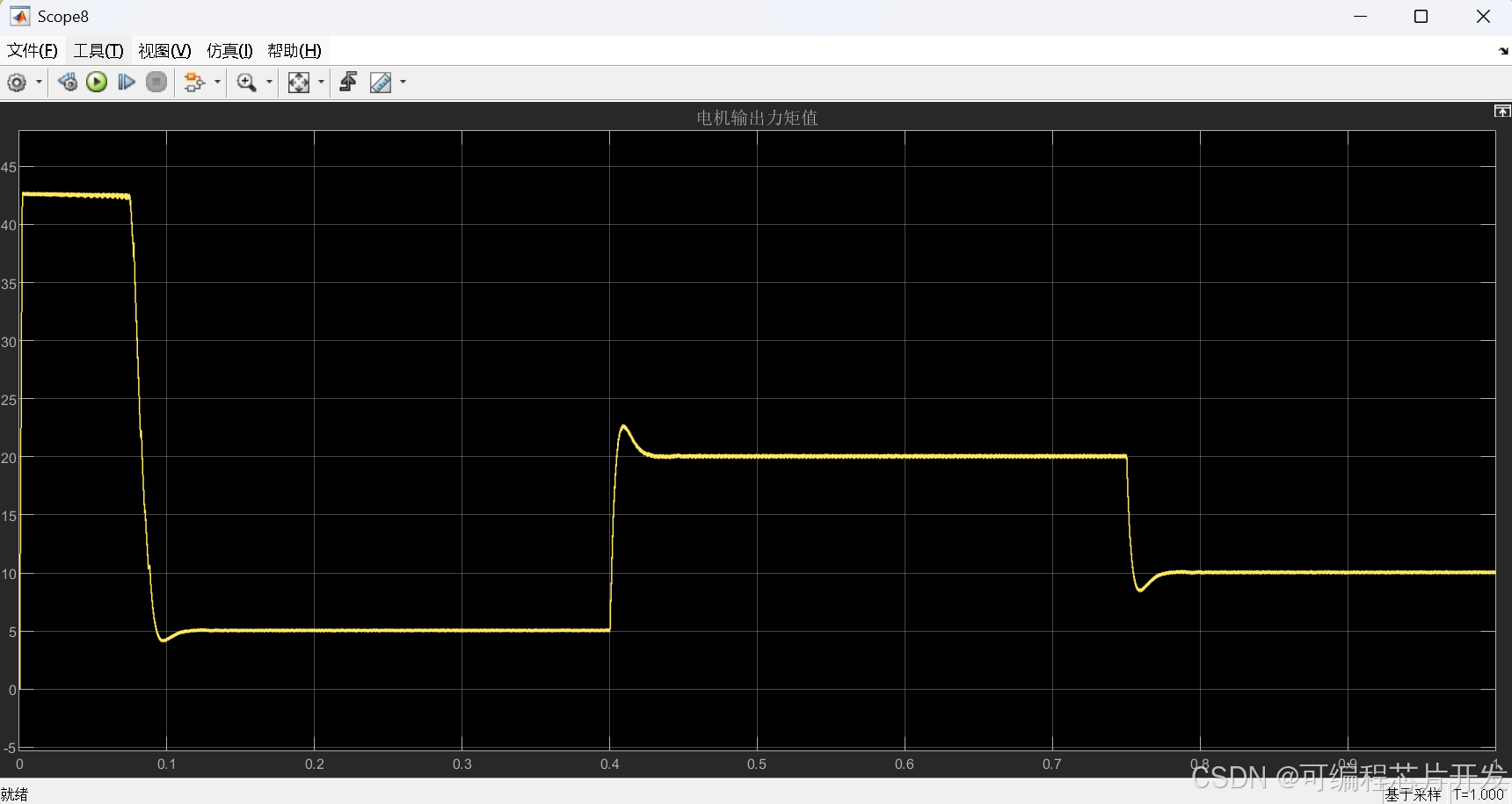

📊2.系统仿真结果
✅3.核心程序或模型

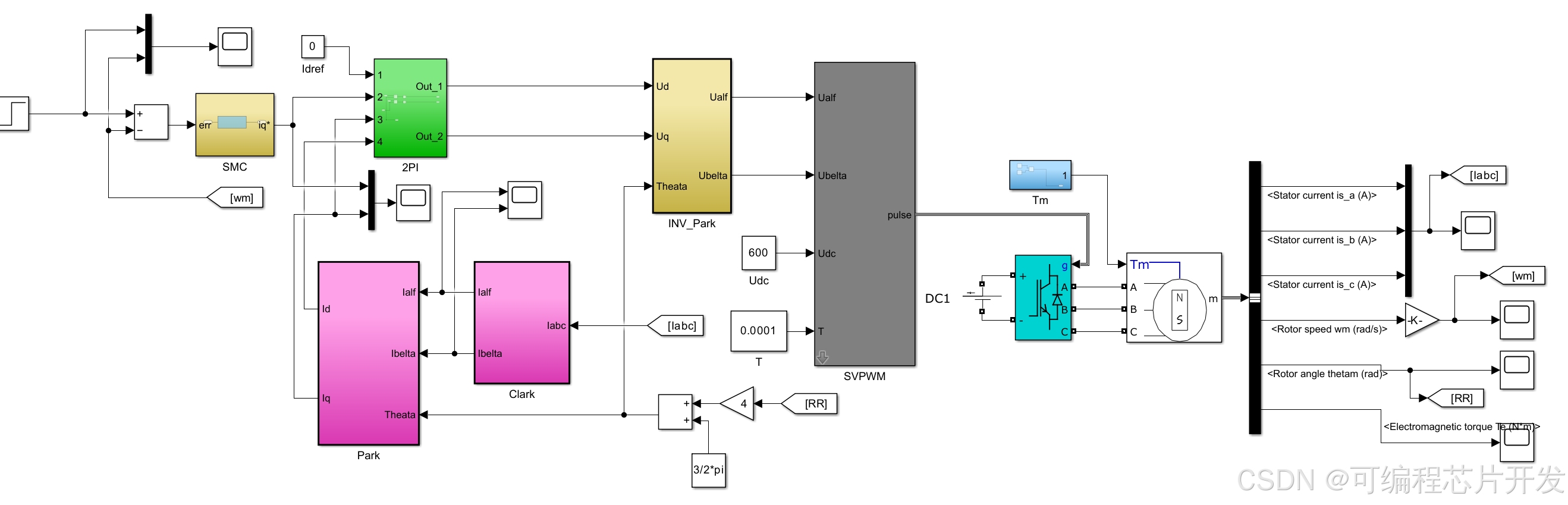

整个模型采用了典型的FOC控制链路，核心目标是实现永磁同步电机的高性能调速控制。控制流程可以概括为：
1.采集电机转速、三相电流、转子位置信号;
2.转速环滑模控制器生成交轴电流参考值;
3.电流环PI控制器输出d/q轴电压参考值;
4.坐标反变换得到两相静止坐标系下的电压;
5.SVPWM模块生成驱动信号控制逆变器;
6.逆变器驱动电机运行，同时反馈信号形成闭环;
双闭环控制架构：转速外环+电流内环，电流内环保证电流的快速跟踪，转速外环保证转速的稳定控制，实现了高精度调速。
滑模转速控制：相比传统PI转速控制，滑模控制的鲁棒性更强，对负载扰动、电机参数变化的适应能力更好，适合高性能调速场景。
标准FOC控制链路：采用Clark/Park坐标变换+SVPWM调制，是永磁同步电机矢量控制的经典实现，具有很强的通用性和工程参考价值。
模块化设计：模型的每个功能模块划分清晰，便于修改和调试，例如可以替换滑模控制器为PI控制，或调整SVPWM的调制策略。
🚀4.系统原理简介
4.1 永磁同步电机数学模型

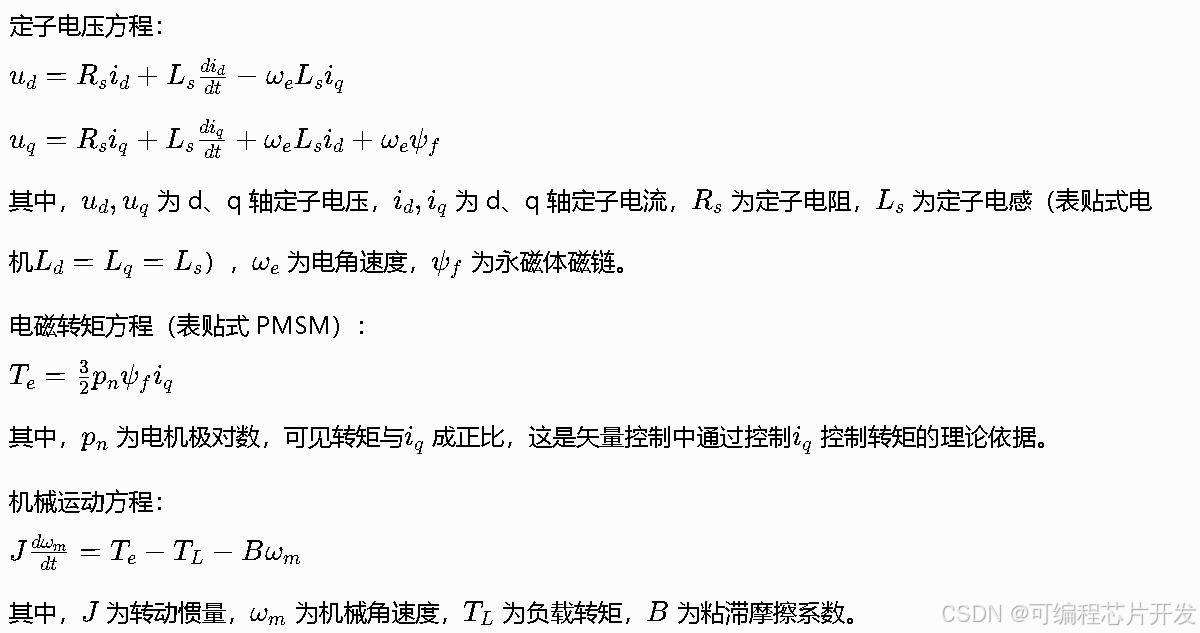

永磁同步电机在d-q旋转坐标系下的数学模型是矢量控制的基础，其电压方程、磁链方程和转矩方程如下：
4.2 SMC控制器
滑模控制的核心是通过设计滑模面和趋近律，使系统状态变量快速收敛到期望状态，对参数扰动和外部负载具有强鲁棒性。
滑模面设计
定义转速误差e=ωm*−ωm，其中ωm∗为给定转速，ωm为实际转速。选取线性滑模面：
其中c>0为滑模面系数，积分项用于消除稳态误差，提升控制精度。
趋近律设计（采用指数趋近律）
为保证系统快速到达滑模面并抑制抖振，采用指数趋近律：
其中ε>0为切换增益，k>0为趋近系数，sgn(s)为符号函数。
控制律推导

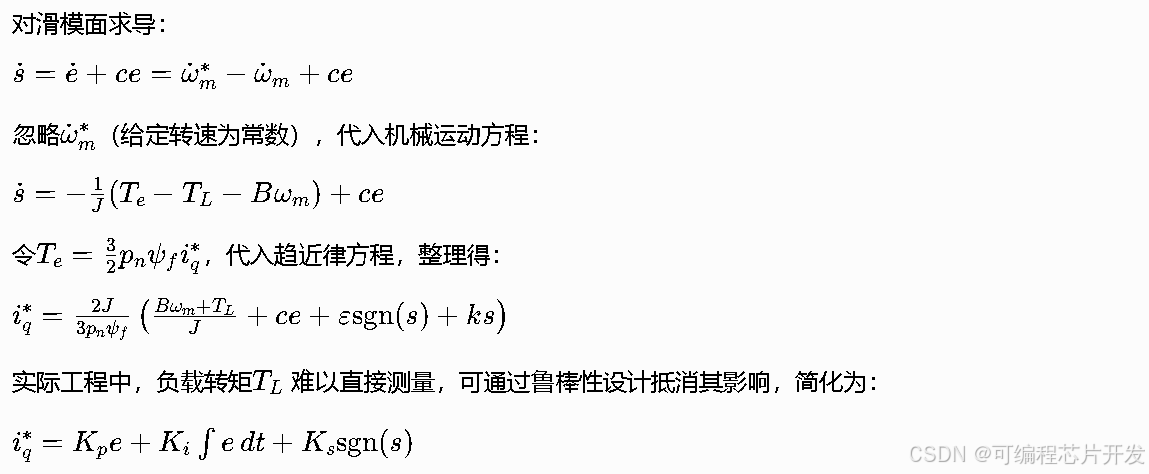

结合机械运动方程和滑模面微分，推导得到q轴电流给定值iq∗（即图中SMC模块的输出）：
其中Kp,Ki,Ks为控制器参数，分别对应比例、积分和滑模切换项系数。图中SMC模块接收转速误差和实际转速，输出iq∗，实现转速闭环控制。
4.3 电流环PI控制器设计
电流环采用PI控制，接收d、q轴电流给定值与实际值的误差，输出d、q轴电压给定值ud∗,uq∗。
d轴电流控制
q轴电流控制
4.4 坐标变换模块
矢量控制的核心是通过坐标变换，将三相交流量转换为直流量，实现类似直流电机的解耦控制。
Clark变换（三相静止→两相静止）
将定子三相电流ia,ib,ic转换为两相静止坐标系下的电流iα ,iβ：
Park变换（两相静止→两相旋转）
将两相静止坐标系下的电流转换为d-q旋转坐标系下的直流电流id,iq，变换角度为转子电角度θe：
4.5 SVPWM调制模块实现
空间矢量脉宽调制（SVPWM）通过控制逆变器开关状态，生成圆形旋转磁场，相比传统SPWM 具有更高的直流电压利用率和更低的谐波含量。
4.6 逆变器与永磁同步电机模型
逆变器将直流母线电压转换为三相交流电压，驱动永磁同步电机运行。电机模型接收三相电压信号，输出三相电流、机械角速度ωm和电角度θe。
