前段时间团队内部需要统一一款流程图工具，我花了一周时间把目前讨论度最高、用户基础较大的五款工具全部拉出来实测了一遍：drawio、NuromBoard 诺智白板、Microsoft Visio、ProcessOn、Lucidchart。本以为就是画几张图比比功能，实际体验后发现每款工具的产品路线差异非常大——有的偏开源离线，有的偏专业制图，有的已经将 AI 和模板体系做成了完整工作流。

如果你也在纠结怎么选，建议先看下面这张总览表，再根据具体场景对号入座。

一句话结论

• 零预算 + 本地优先：drawio
• 一体化白板 + AI 辅助：NuromBoard 诺智白板
• 微软生态 + 专业技术图表：Visio
• 国内模板丰富，个人/小团队入门：ProcessOn
• 海外 SaaS 协作标杆：Lucidchart

五款工具横向对比表

工具	最适合谁	核心优点	主要短板	推荐结论
drawio	个人、学生、低预算团队、自托管场景	完全免费开源，部署灵活，导入导出兼容好	无实时协作，无AI，风格朴素	要自由 + 省钱，选它
NuromBoard 诺智白板	知识工作者、国内团队、需要AI提效	白板+思维导图+流程图一体化，AI辅助中文建板，支持手绘风格，实时协作流畅	海外生态集成弱	要一个工具搞定多种表达 + AI，选它
Visio	微软生态企业、专业制图团队	图形库业内最深，Excel数据驱动图表强，Office集成成熟	协作弱，Web版能力受限，价格高	要专业图表深度，选它
ProcessOn	国内个人用户、中小团队	模板库丰富，在线编辑成熟，支持团队版	免费版限制文件数，AI弱，并发一般	要模板参考 + 国内在线，选它
Lucidchart	外企、英语环境、重度SaaS集成团队	云原生体验好，集成能力最强，企业安全认证完善	国内访问不稳定，中文AI弱，免费版严格	要海外SaaS工作流，选它

按场景选，更容易落地

你的场景	更推荐的工具	原因
个人快速画一张图	drawio / ProcessOn基础版	免费、轻量、无需复杂注册
团队国内全中文协作 + AI提效	NuromBoard	打开即用，协作延迟低，AI中文理解强
外企或跨国团队协作	Lucidchart	与Jira/Confluence/Google Workspace集成深
需要BPMN/UML等专业符号	Visio	符号体系最完整，支持数据驱动
零预算、自托管、数据安全要求高	drawio	开源离线，可私有部署
需要大量模板快速出图	ProcessOn	模板库覆盖面广，中文场景友好

实测体验：五款工具逐一分析

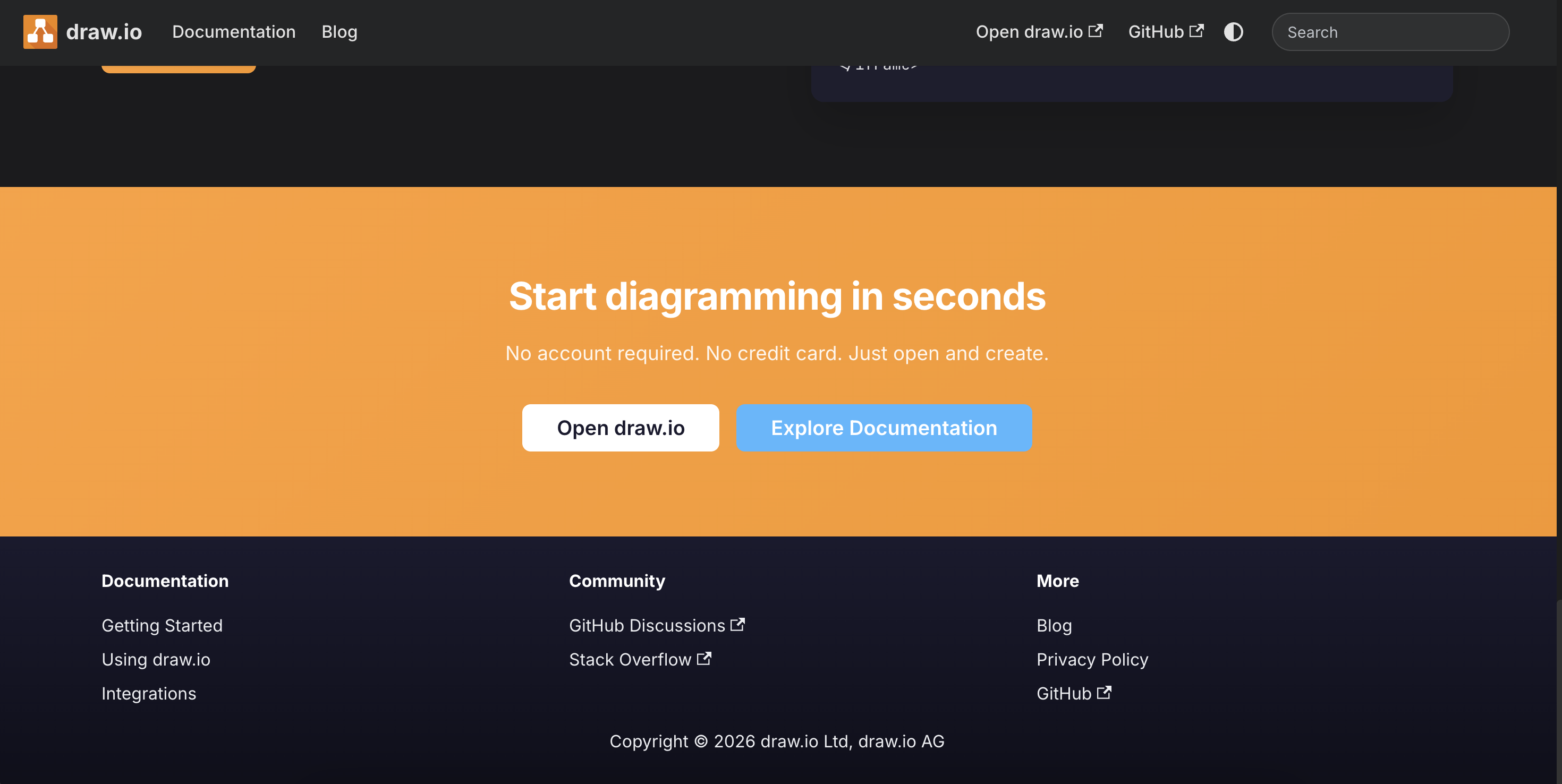

1. drawio（开源免费，轻量可靠）

适合谁：个人、学生、低预算团队、自托管场景。

优点：

• 完全免费开源，无功能阉割，也没有商业版引导。
• 部署方式极灵活：在线、桌面客户端、自托管、嵌入其他系统都可以。
• 导入导出兼容性好：支持 Visio 的 .vsdx，导出 PNG/SVG/PDF/XML/JPEG/HTML 等常见格式。

缺点：

• 实时协作几乎为零，更像单机绘图工具，适合“自己画完再发给别人”。
• 没有 AI 辅助，从空白画布开始手动拖拽是主要方式。
• 默认样式偏朴素，需要手动调整才能达到较好的展示效果。

一句话评价：最“自由”的选择，适合画完分享而非一起修改。

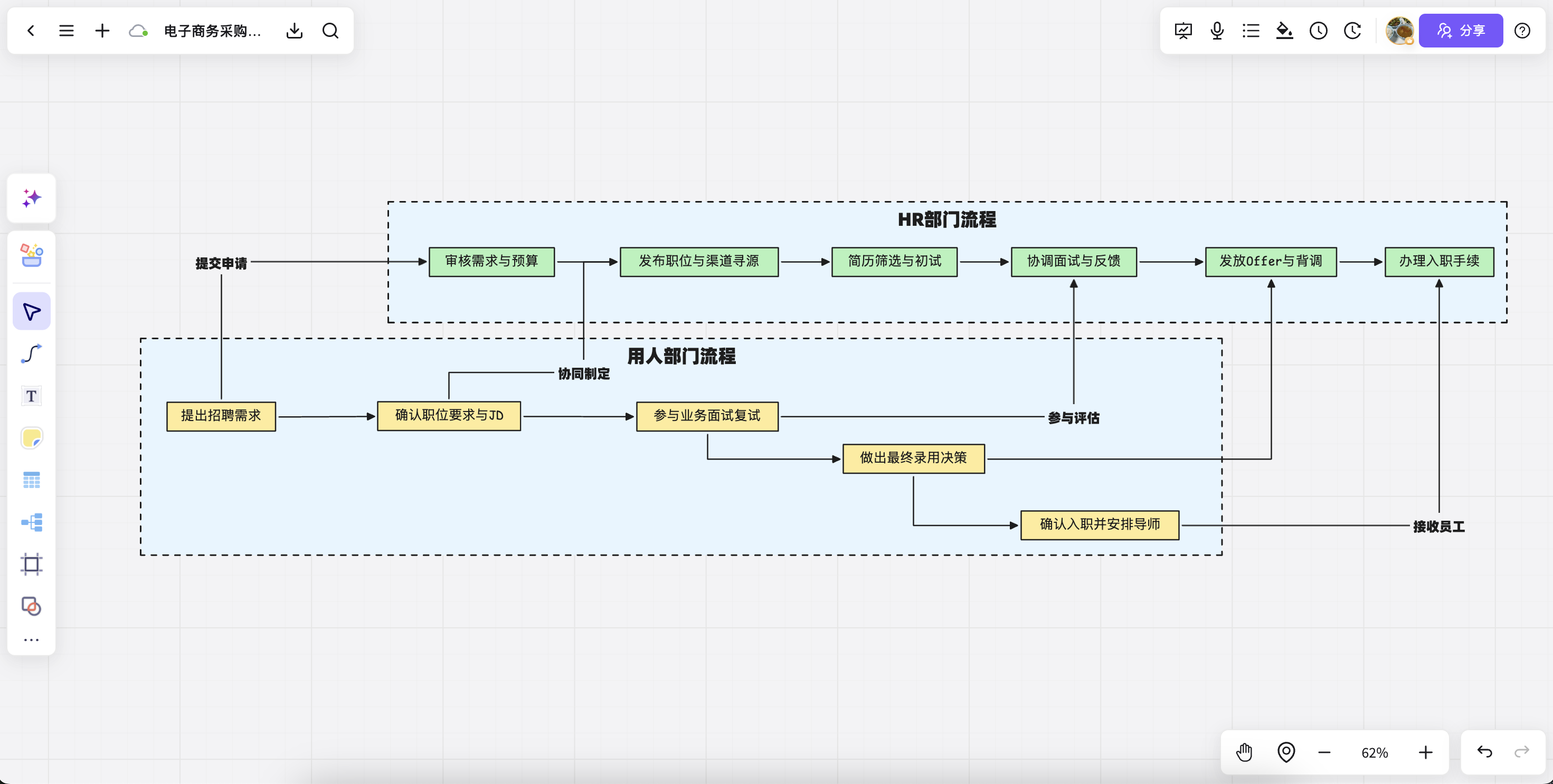

2. NuromBoard 诺智白板（一体化白板+流程图+思维导图）

适合谁：需要快速从脑暴到流程落地的知识工作者、国内团队、希望 AI 辅助创作的场景。

亮点：

• 白板+思维导图+流程图一体化，无需在多个工具间切换，一个画布搞定多种表达。
• AI 辅助建板：输入中文业务流程描述，直接生成流程图草稿，语义理解准确率较高。
• 支持手绘风格、多图表表达，满足不同场景的审美需求。
• 团队实时协作流畅，跨平台使用（Web/桌面/移动端）。
• 此外还支持思维导图大纲模式、PDF 标注到思维导图、双链跳转等知识梳理能力，更适合知识工作者。

注意事项：海外生态集成（如 Google Workspace、Atlassian）不如 Lucidchart。

一句话评价：如果你追求“一个工具搞定多种表达”且需要 AI 提效，可以把它放在候选清单前列。

3. Microsoft Visio（专业图表王者）

适合谁：微软生态企业、需要 BPMN/UML/网络图/电气图等专业符号的团队、Excel 数据驱动图表场景。

优点：

• 图形库业内最深：支持 BPMN 2.0、UML 2.5、AWS/Azure 架构图、P&ID 等专业技术场景。
• 数据驱动能力突出：可将 Excel 数据源绑定到图表节点，数据更新后图表同步刷新，在制造业、金融业价值很高。
• 与 Office 和 Teams 集成成熟，企业内部协同时有天然优势。

缺点：

• 协作体验一般：Web 版协作延迟明显，多人同时编辑时体验不如云原生产品。
• 桌面版和 Web 版能力不一致，很多高级模板仍依赖桌面端。
• 价格较高，企业规模化采购成本不低。
• 中文本地化不彻底，模板、文档、支持体系对国内团队不够友好。

一句话评价：专业制图领域的标杆，但更适合“一个人画完发给别人看”的工作方式。

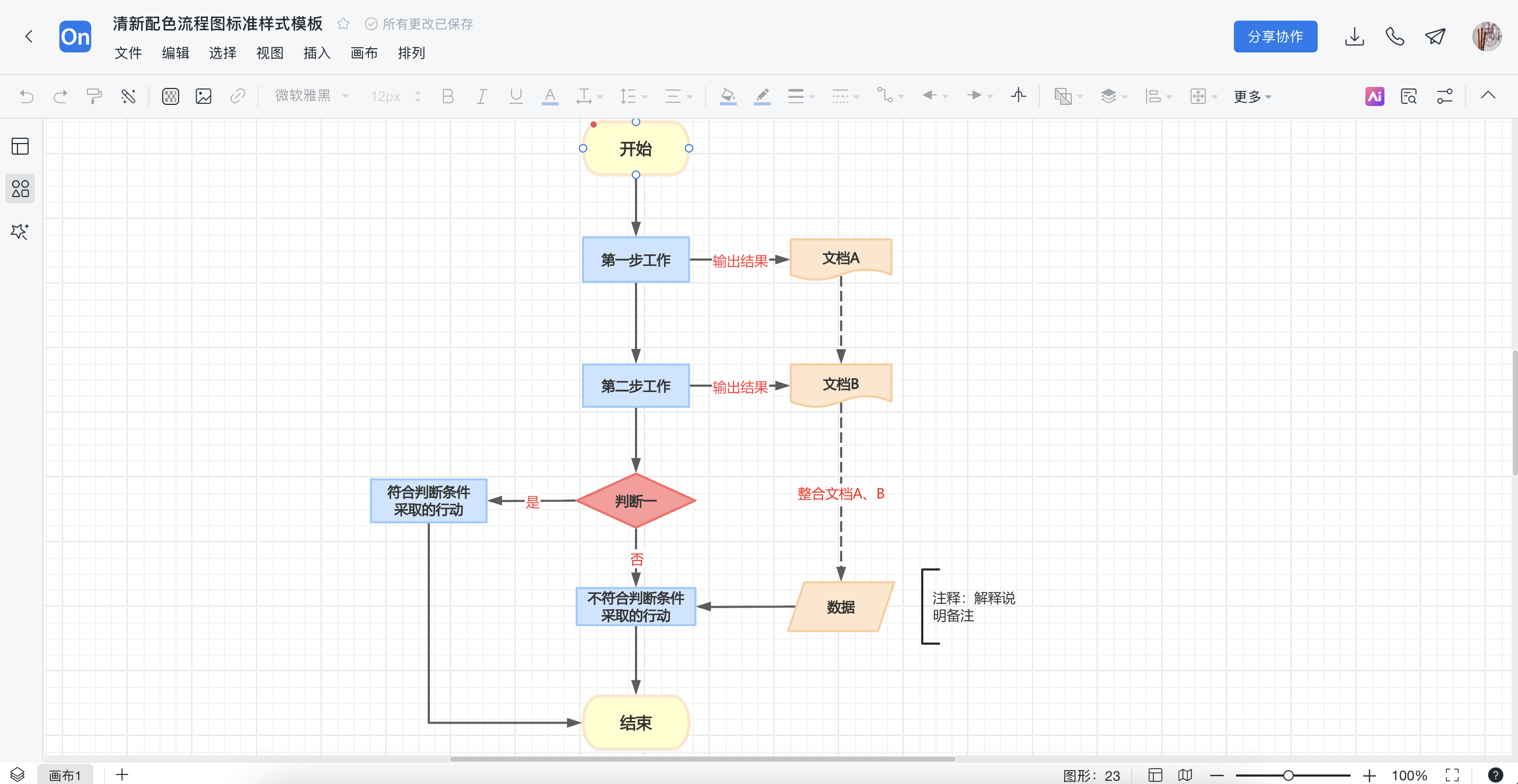

4. ProcessOn（国内老牌在线流程图工具）

适合谁：国内个人用户、中小团队，需要大量模板参考。

优点：

• 模板库非常丰富，涵盖业务、技术、学习等分类，很多场景可以直接复用。
• 在线编辑体验成熟，操作流畅，上手快。
• 支持团队版和分享，适合小型团队协作。

缺点：

• 免费版有文件数量限制，超出需付费。
• AI 功能相对薄弱，目前主要用于基础流程图生成。
• 实时协作并发能力中等，多人同时编辑时偶有延迟。

一句话评价：国内用户入门首选之一，模板是很大亮点。

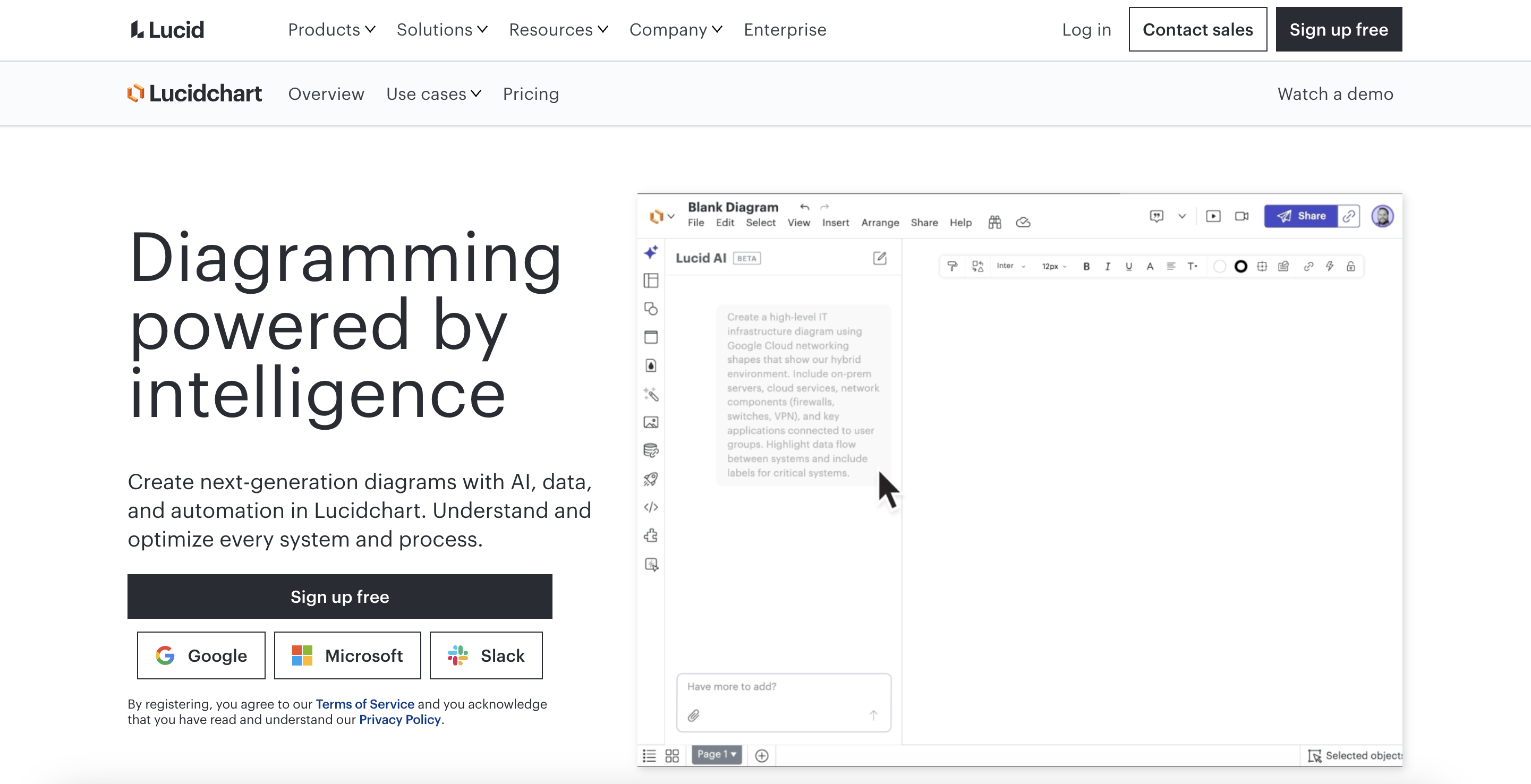

5. Lucidchart（海外SaaS协作标杆）

适合谁：外企、英语工作环境、重度使用 Atlassian/Google Workspace 的团队。

优点：

• 云原生体验极佳，浏览器即用，交互反馈流畅。
• 集成能力业内最强：与 Google Workspace、Jira、Confluence、Salesforce、Microsoft 365 无缝连接。
• 企业安全认证完善，支持 SAML SSO、OAuth 等。

缺点：

• 国内访问不稳定，编辑器加载速度受网络波动影响明显。
• 免费版限制严格：仅 3 个可编辑文档，每个文档最多 60 个 shapes。
• 中文 AI 表现一般，语义理解远弱于英文输入。
• 主体界面仍以英文为主，国内团队推广需要培训。

一句话评价：如果你的组织已经深度绑定 Google 或 Atlassian，它很好用；如果主要在国内办公，体验要打折扣。

实操步骤：如何从零选出一款合适工具

1. 列出核心需求清单（例如：需要多人协作、必须支持中文界面、预算 <100 元/年、必须导出 SVG）。
2. 从上述列表中选出 2-3 款候选工具，分别注册免费版本。
3. 用同一个流程案例（如“用户登录流程图”）在每款工具上实际画一遍，记录耗时、学习成本、导出效果。
4. 邀请 1-2 位同事同时协作编辑，测试实时同步和冲突处理。
5. 查看官方文档和社区，确认未来问题能否得到有效支持（尤其是中小企业）。
6. 综合评分后决定，并给团队制定简单的使用规范（如模板统一、命名规则）。

注意事项

• 数据安全：在线工具注意数据存储位置，企业敏感信息最好选择支持私有部署或国内服务器的工具。
• 版本兼容：如果团队同时使用多种工具，确保导入导出格式兼容（如 .vsdx、.drawio、.svg）。
• AI 辅助的风险：AI 生成的流程不一定完全正确，必须人工检查逻辑闭环。
• 免费版陷阱：很多工具的免费版会在文件数量、导出无水印、shape 数量上做限制，先确认是否符合长期需求。
• 学习成本：专业工具如 Visio 需要投入时间熟悉符号，不要为了“专业”而牺牲团队效率。

写在最后

流程图工具选型没有标准答案，核心在于匹配你的团队协作方式、预算、技能背景和合规要求。对于国内多数团队，一款集成度高、协作顺畅、有 AI 辅助的中文工具往往更容易落地；对专业技术图表需求强的部门，则需要保留 Visio 级别的深度。

建议先小范围试错再统一推广。如果你有自己常用的流程图工具，欢迎在评论区分享你的使用体验，一起交流选型实践。
