编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1786	芯片集成电路/系统 (物理设计-布局)	布图规划与布局	在给定形状约束下，放置若干软/硬模块，最小化总互连线长、时序开销，并满足密度和布线拥塞约束。这是一个多目标、带约束的优化问题，属于NP-Hard。	1. 线长模型：半周长线长、斯坦纳最小树、线长估算模型（如互连分布模型）。 2. 密度与拥塞模型：将布局区域网格化，计算每个网格内单元面积与可用面积之比，定义密度函数。布线需求通过引脚分布和Rent法则估算。 3. 时序模型：用线负载模型或更精确的Elmore延迟模型估算互连线延迟，路径延迟为门延迟与线延迟之和。	1. 解析布局：将问题建模为力导向系统，模块间吸引力与线长成正比，斥力防止重叠。求解平衡点（最小化二次线长）。代表算法：ePlace。 2. 划分与递归布局：使用Fiduccia-Mattheyses (FM) 等超图划分算法递归地将电路划分为子区域，并分配模块。优化切割线网数。 3. 模拟退火/遗传算法：用于全局优化，在解空间中探索，以一定概率接受劣解，避免局部最优。	- 线长（总HPWL）。 - 布局密度均匀性（~80%）。 - 最长路径违规（负时序裕量）。 - 运行时间（小时级）。
1787	芯片集成电路/系统 (物理设计-时钟树综合)	时钟网络设计	构建一个树状或网格状网络，将时钟信号以最小偏差和延迟分配到所有时序元件，同时控制功耗和功耗完整性。本质是缓冲树构建与尺寸优化问题。	1. Elmore延迟模型：用于估算RC树中任意点到源的延迟。tdi=∑k∈path(i)RkCdk，其中Cdk是节点k的下游电容。 2. 时钟偏差：Skew=max(tdi)−min(tdi)，即所有叶节点时钟到达时间的最大差值。 3. 功耗模型：时钟网络功耗 Pclk=αfCtotalVdd2，其中Ctotal是总负载电容。	1. 递归匹配二分法：从叶节点开始，递归地将负载配对，在配对点插入缓冲器或合并点，目标是平衡左右子树的延迟。是构建低偏差CTS的主流方法。 2. 有用偏差：故意在非关键路径的时钟路径上增加延迟，以帮助关键路径满足时序。这是一个有约束的延迟调整优化问题。 3. 时钟网格与 spines：构建一个全局网格（grid）或主干（spine），再通过局部驱动连接到叶节点。通过网格的低阻抗特性来降低偏差，但功耗较高。需优化网格尺寸和驱动强度。	- 时钟偏差（目标 < 数十ps）。 - 插入延迟（从源到叶）。 - 时钟网络功耗（占总功耗~30%）。 - 功耗噪声。
1788	芯片集成电路/系统 (物理设计-布线)	全局布线与详细布线	在满足设计规则（间距、宽度）的前提下，为所有电气网络分配布线资源（布线通道、金属层），实现连接，并优化线长、串扰和可制造性。是一个大规模的组合优化和约束满足问题。	1. 图论模型：将布线区域建模为三维网格图，节点代表布线网格点，边代表可用布线轨道。布线问题转化为在多源多宿图上寻找Steiner树。 2. 拥塞模型：每条边有容量ce（轨道数）。每条网络占用资源。拥塞Ce=demande/ce。目标使最大拥塞 ≤1。 3. 串扰模型：并行走线间的耦合电容Cc与线间距s成反比，Cc∝1/s。串扰引起的延迟变化与耦合电容和信号翻转时间有关。	1. 协商拥塞布线：核心算法是PathFinder。网络按序布线，每次布线时，边成本coste=base_cost+hist_cost×conge，其中conge反映历史拥塞。迭代进行，无解的网络拆开重布，通过提高历史成本来协商解决资源冲突。 2. 迷宫布线 (A算法)：用于两点连接的详细布线。在网格图上，使用A算法寻找成本最低的路径，成本函数考虑曼哈顿距离、层偏好、拥塞等。 3. 多端线网Steiner树构造：使用FLUTE等算法，快速生成低功耗、低寄生参数的直角Steiner最小树。	- 布线完成率（100%）。 - 总通孔数（越少越好）。 - 最大/平均拥塞。 - 串扰噪声容限。
1789	芯片集成电路/系统 (模拟/混合信号设计)	电路仿真与验证	求解由非线性微分代数方程描述的大规模电路系统的瞬态、直流和交流响应。核心是大规模非线性方程组的数值求解。	1. 改进节点分析法：建立电路方程F(x˙,x,t)=0，其中x是节点电压和电感电流等变量。 2. 器件模型方程：MOSFET的BSIM模型是高度非线性的，包含数百个参数和方程，描述I-V、C-V特性。 3. 随机微分方程：用于噪声分析（热噪声、闪烁噪声）。	1. Newton-Raphson法：求解非线性代数方程组的核心。迭代公式 J(k)Δx(k)=−F(x(k))，其中J是雅可比矩阵。 2. 数值积分：将微分方程转化为代数方程。常用梯形法、Gear法。qn+1=qn+2h(fn+1+fn)。 3. 稀疏矩阵技术：电路方程的雅可比矩阵高度稀疏。使用KLU等直接求解器，结合行/列重排序（如AMD算法）来最小化填充元，高效求解Ax=b。	- 仿真时间（分钟到天）。 - 收敛性（Newton迭代次数）。 - 精度（与硅测量对比）。 - 矩阵规模（百万变量级）。
1790	芯片集成电路/系统 (模拟/混合信号设计)	电路优化与良率设计	在存在工艺偏差（P/V/T）和噪声的情况下，调整器件尺寸，使电路性能（增益、带宽、功耗）在满足约束的同时达到最优，并最大化良率。是一个随机约束优化问题。	1. 几何规划：许多电路性能指标（如延时、面积、功耗）可以转化为正项式。标准几何规划问题形式为：minimize f0(x)s.t. fi(x)≤1,i=1,...,m，其中fi是正项式。 2. 响应面模型：用低阶多项式y=β0+∑βixi+∑βiixi2+∑βijxixj近似电路性能y与设计变量x（如W, L）及工艺偏差参数ξ的复杂关系。 3. 蒙特卡洛分析：从工艺偏差的联合分布中抽样，进行多次仿真，统计性能分布，计算良率Y=P(性能∈规格).	1. 凸优化 (内点法)：将几何规划转化为凸规划问题求解，可找到全局最优解。用于初始化设计点。 2. 基于梯度的优化：在响应面模型或直接仿真结果上，计算性能对设计变量的梯度，使用序列二次规划或内点法进行迭代优化。 3. 重要性采样：在蒙特卡洛分析中，偏向于对良率贡献大的区域（失效区域）抽样，用更少的仿真次数获得高精度的良率估计，方差降低。	- 性能指标（增益、带宽、功耗）。 - 设计变量数（数十）。 - 良率（> 99.7% 对应3σ）。 - 蒙特卡洛样本数（数千到万）。
1791	芯片集成电路/系统 (数字设计-逻辑综合)	组合与时序逻辑优化	将寄存器传输级描述转化为优化的门级网表，在满足时序约束下最小化面积、功耗。本质是布尔逻辑函数的优化。	1. 布尔代数与立方体运算：用质蕴涵项、立方体表示逻辑函数。优化目标是找到成本最低的质蕴涵项覆盖。 2. 有向无环图：用于表示和之积或二元决策图形式的布尔函数，便于操作和优化。 3. 时序模型：用有向图表示电路，节点为门，边为互连，边权为延迟。关键路径是最长路径。	1. 两级逻辑优化 (Espresso算法)：通过立方体展开、收缩、消除冗余等启发式操作，寻找最小积之和表达式。 2. 多级逻辑优化：使用代数分解和布尔分解，提取公共子表达式，例如 F=abc+abd+a′c′+a′d′分解为 F=aX+a′Y,X=bc+bd,Y=c′+d′。 3. 映射：将优化后的逻辑网络映射到目标工艺库的标准单元上。使用DAG覆盖算法，以面积/延迟为目标，为每个逻辑节点选择库中的最优实现（单元类型、驱动强度）。	- 面积（门数或μm²）。 - 关键路径延迟（ns）。 - 功耗（动态+静态）。 - 运行时间。
1792	芯片集成电路/系统 (数字设计-静态时序分析)	时序验证	在最坏情况的工艺角、电压、温度条件下，验证电路所有路径的时序是否满足约束。核心是在时序图上计算最早/最晚到达时间。	1. 时序图模型：电路抽象为有向图G(V,E)，V为时序点（引脚），E为时序弧。每条弧有延迟d(e)。建立时间tsetup和保持时间thold为边上的约束。 2. 延迟计算：单元延迟dcell=f(LUT,input_slew,output_load)，通过查表或解析模型获得。线延迟dwire=Rwire∗(Cwire/2+Cload)(Elmore)。 3. 时钟不确定性建模：包括时钟抖动tjitter、时钟偏差tskew，作为建立/保持时间检查的裕量。	1. 图上的最长时间路径算法：计算信号最早到达时间ATearly和最晚到达时间ATlate。建立时间检查：ATlate(data)+tsetup<=Tclk+ATearly(clk)−tuncertainty。保持时间检查：ATearly(data)>=ATlate(clk)+thold+tuncertainty。 2. 伪时钟与多周期路径处理：扩展时序图，为不同的时钟域和复杂约束引入虚节点和额外边。 3. 时序异常（false path, multi-cycle path）指定：用户指定，工具在分析时忽略或调整这些路径的约束。	- 建立时间裕量（> 0）。 - 保持时间裕量（> 0）。 - 关键路径数量。 - 分析时间（分钟到小时）。
1793	芯片集成电路/系统 (数字设计-功耗分析)	功耗估算与优化	准确估算芯片的动态功耗、静态功耗和短路功耗，并识别优化机会。需要信号概率和翻转率的传播。	1. 动态功耗：Pdyn=αCVdd2f。α是翻转率。 2. 静态功耗：Pleak=VddIleak，其中 Ileak=Isubthreshold+Igate。 3. 信号概率与翻转率：信号s为逻辑1的概率P1(s)。翻转率α(s)=P0(s)⋅P1(s)⋅2（忽略毛刺）。	1. 概率传播：基于逻辑门的布尔函数，从主输入/寄存器的给定概率/翻转率出发，在电路中进行传播计算。例如，与门输出为1的概率 P1(out)=P1(a)⋅P1(b)。 2. 基于仿真的功耗分析：给电路施加典型或随机的输入向量，通过逻辑仿真得到每个节点的翻转次数，精度高但计算量大。 3. 功耗优化算法： - 门控时钟：识别寄存器的使能条件，在空闲时关闭时钟，降低动态功耗。 - 多电压域：将电路划分为不同性能要求的模块，分配不同电压，使用电平转换器。 - 电源门控：在休眠模式下切断模块电源，消除漏电，但需处理状态保持和唤醒。	- 总功耗（W）。 - 动态/静态功耗占比。 - 翻转率精度（相对于仿真）。 - 优化后功耗降低百分比。
1794	芯片集成电路/系统 (存储器设计)	存储器阵列设计与优化	设计高密度、低功耗、高可靠性的SRAM/DRAM单元阵列。核心是稳定性、良率和性能的折衷，涉及随机掺杂波动等统计效应。	1. SRAM单元稳定性：用静态噪声容限衡量。通过画蝴蝶曲线，测量两条逆变器VTC曲线之间嵌套的最大正方形边长。 2. 访问时间模型：位线放电时间常数 τ=Rbitline⋅Cbitline。感应放大器响应时间与输入差分电压ΔV有关。 3. 良率模型：由于工艺波动，每个晶体管的阈值电压Vth是随机变量。SRAM单元的读写、保持功能对Vth的匹配极其敏感。良率是Vth在6σ设计空间内的体积分。	1. 蒙特卡洛仿真：对关键电路（如SRAM sense amplifier, 单元）进行数千次仿真，每次改变晶体管的模型参数（Vth,L,W），得到性能（如SNM，访问时间）的分布，计算良率。 2. 最坏情况分析：找到使电路性能最差的工艺角组合。例如，读操作最坏情况：上拉PMOS弱，访问NMOS强，下拉NMOS弱。用于快速验证，但可能过于悲观。 3. 辅助电路设计： - 负位线：预充电位线到低于Vss的电压，提高读取速度。 - 位线均衡：在访问前将位线对电压均衡到中间值，最大化信号摆幅。 - 纠错码：在DRAM中使用SECDED码，检测并纠正单位错误。	- 单元面积（F²，F为特征尺寸）。 - 静态噪声容限（mV）。 - 访问时间（ns）。 - 单元良率（> 6σ）。 - 漏电流（pA/单元）。
1795	芯片集成电路/系统 (射频集成电路)	射频电路设计与仿真	设计在 GHz 频率下工作的放大器、振荡器、混频器等。关注增益、噪声、线性度、阻抗匹配和稳定性。	1. S参数：描述线性网络端口关系的散射参数矩阵，b=Sa，其中a, b是入射波和反射波。 2. 噪声系数：F=SNRoutSNRin≥1。级联系统总噪声系数：Ftotal=F1+G1F2−1+...(Friis公式)。 3. 非线性与线性度：用泰勒级数展开描述非线性：y(t)=a0+a1x(t)+a2x2(t)+a3x3(t)+...。三阶交调点IIP3 = 输入功率，其中基波与三阶交调分量幅度相等。IIP3[dBm]=P1dB+9.6dB。	1. 史密斯圆图与阻抗匹配：在复反射系数平面上，通过串联/并联电感/电容，将负载阻抗ZL匹配到源阻抗Z0，实现最大功率传输（S11=0）。使用圆图进行图解计算或解析计算。 2. 谐波平衡法：用于频域稳态分析。假设电压/电流为傅里叶级数形式，将非线性微分代数方程转化为非线性代数方程组（针对各次谐波的系数）求解，高效分析混频、振荡等稳态行为。 3. Volterra级数：一种功能级数，用于分析弱非线性系统的频域行为，可以计算谐波失真、交调失真等，比泰勒级数能处理记忆效应。	- 工作频率 (GHz)。 - 增益 (dB)。 - 噪声系数 (dB)。 - IIP3 (dBm)。 - 功率附加效率 PAE (%)。
1796	芯片集成电路/系统 (信号完整性/电源完整性)	高速互连与电源网络分析	分析信号在互连上的传输、反射、串扰，以及电源网络的阻抗和噪声。核心是传输线理论和频域/时域分析。	1. 传输线方程：电报方程 ∂z∂v=−L∂t∂i,∂z∂i=−C∂t∂v。特性阻抗 Z0=L/C。 2. 频变损耗模型：导体损耗（趋肤效应）Rac(f)∝f。介质损耗用损耗角正切tanδ描述。 3. 电源阻抗：从芯片焊盘看进去的阻抗ZPDN(f)。目标阻抗Ztarget=ImaxVdd⋅Ripple%。	1. 模型降阶：将详细的互连或PDN网络（RLCG矩阵）通过渐进波形估计或Krylov子空间法等降阶为低阶的宏模型（如S参数、状态空间模型），用于快速时域仿真。 2. 宽带Spice模型生成：从频域S参数数据，通过矢量匹配法拟合出等效的有理函数，并综合为RLC电路，用于时域仿真。 3. 去耦电容优化：PDN阻抗ZPDN(f)是去耦电容（容值、ESL、ESR）和网络结构的函数。通过优化去耦电容的种类、数量、位置，使ZPDN(f)在目标频带内低于Ztarget。可使用遗传算法或凸优化。	- 特性阻抗Z0 (Ω, 如50)。 - 插入损耗 (dB/inch @ Nyquist)。 - 串扰 (NEXT, FEXT)。 - 目标阻抗Ztarget (mΩ)。 - 电源噪声 (mV)。
1797	芯片集成电路/系统 (设计与工艺协同优化)	可制造性设计	在物理设计阶段预测并修正由光刻、化学机械抛光、蚀刻等工艺引起的图形畸变，提高芯片可制造性和良率。	1. 光刻模型：Hopkins成像方程描述部分相干光成像。光刻胶显影模型（如阈值模型）。 2. CMP模型：基于Preston方程，材料去除率RR=KpPV，其中P为压强，V为相对速度。芯片表面的高度变化导致抛光速率不同。 3. 几何概率模型：用于预测随机缺陷（颗粒）导致的良率损失。关键面积Ac是图形对特定尺寸缺陷敏感的区域。良率Y=e−D0Ac， D0是缺陷密度。	1. 光学邻近效应修正：通过修改掩模图形来补偿光学衍射和光刻胶效应导致的图形畸变。包括规则OPC（基于规则加偏置）和模型OPC（基于光刻模型迭代修正）。 2. 化学机械抛光模拟与填充：在布局中添加虚拟填充图形（dummy fill），平衡不同区域的图形密度，使CMP后表面更平坦。目标是最小化厚度变化，同时不引入显著的寄生电容。 3. 多重图形技术分解：将无法用单一曝光实现的密集图形分解到多个掩模上（如LELE, SADP）。这是一个图着色问题，将相邻图形分配不同颜色（掩模），确保同色图形间距满足要求。	- 边缘放置误差EPE (nm)。 - 工艺窗口（焦距-曝光量重叠窗口）。 - 厚度不均匀性 (nm)。 - 掩模复杂性（MEEF, 掩模误差增强因子）。 - 良率提升百分比。
1798	芯片集成电路/系统 (测试与可测试性设计)	自动测试向量生成	为数字电路生成测试向量，以检测制造缺陷（如stuck-at, transition delay）。是组合与时序电路的布尔可满足性问题。	1. 故障模型：固定型故障（stuck-at-0/1），转换延迟故障（slow-to-rise/fall）等。 2. 电路与故障的联合表示：将故障电路和无故障电路的逻辑差表示为布尔差分或通过电路复制构造差分电路。 3. 可控制性与可观测性：通过SCOAP等算法计算节点组合/时序可控性（CC0, CC1）和可观测性（CO）。	1. D算法：经典的确定性ATPG算法。为故障激活和传播选择赋值（D立方），并通过一致性操作在电路中传播D/D'值，直到可达原始输出。核心是D立方演算和蕴含、确认。 2. PODEM算法：一种更高效的ATPG算法。它在原始输入空间进行搜索，通过目标回溯和蕴含来为故障生成测试。通过X-path检查判断目标是否可测。 3. SAT-based ATPG：将ATPG问题转化为布尔可满足性问题。构造一个CNF公式，描述：(无故障电路输出) XOR (有故障电路输出) = 1。SAT求解器（如DPLL算法）找到满足该公式的输入赋值，即为测试向量。	- 故障覆盖率（> 99%）。 - 测试向量数量（数千至百万）。 - 测试生成时间。 - 未检测故障列表。
1799	芯片集成电路/系统 (模拟与混合信号测试)	模拟电路测试与故障诊断	模拟电路故障模式复杂（参数偏差、软故障），测试生成和响应分析困难。目标是设计最小测试集实现高故障覆盖率。	1. 故障字典法：对每种预设故障进行仿真，得到一组特征响应（如频响、瞬态特征），构建字典。将实际测试响应与字典比对，进行故障诊断。 2. 参数空间法：将电路无故障时参数（R, C, ...）的容差范围定义为可接受区域。故障导致参数偏离该区域。测试目标是区分可接受区域和故障区域。 3. 传递函数与网络函数：模拟电路行为用传递函数H(s)描述。故障会导致H(s)的零极点位置发生变化。	1. 基于优化的测试激励生成：将测试生成转化为优化问题。目标函数是最大化故障电路与无故障电路的响应差异（如L2范数），约束是激励信号的幅度/频率范围。使用进化算法或梯度法求解。 2. 小波变换与特征提取：对电路的瞬态响应进行小波变换，提取多尺度特征作为“签名”，用于故障分类。对参数变化的灵敏度高。 3. 边界扫描与DfT：在模拟电路周围增加数字控制逻辑（如开关、寄存器），使其能够被配置到不同的测试模式（如将运放配置为缓冲器），从而用数字方法测试模拟模块。	- 故障检测率。 - 故障隔离率（定位到模块级别）。 - 测试时间（模拟测试通常较慢）。 - 特征向量的维度。
1800	芯片集成电路/系统 (新兴计算架构)	存内计算与近似计算	在存储器阵列中直接进行计算，减少数据搬运能耗。利用计算精度与功耗/面积的折衷，进行近似计算。涉及矩阵运算的硬件映射和误差分析。	1. 矩阵向量乘法映射：将矩阵W映射到忆阻器交叉阵列的电导值G。输入电压向量V施加于字线，输出电流向量I=GV（欧姆定律）加上非线性与噪声。 2. 近似计算误差模型：算术单元（如加法器、乘法器）的近似设计会导致结果误差。误差可以用错误率或平均误差距离量化。 3. 随机计算：用比特流的统计特性（如“1”的比例）表示一个数。乘法可通过与门实现，加法需要相关性的特殊处理。	1. 忆阻器阵列的编程与校准：由于忆阻器电导值的波动和非理想特性，需要通过迭代的写-验证算法将目标权重值wij编程到电导gij。需要外围的ADC/DAC和校准电路。 2. 容错算法与训练：在训练神经网络时，考虑硬件非理想性（如电导精度有限、I-V非线性、漂移），在训练框架中加入噪声和量化，使模型对硬件误差鲁棒。 3. 近似电路综合：在逻辑综合阶段，允许引入可控的错误。例如，通过电路剪枝移除对输出影响小的门；或使用进化算法直接搜索满足给定错误率约束下面积/功耗最小的电路结构。	- 计算能效 (TOPS/W)。 - 权重精度 (bit, 如4-bit)。 - 近似计算的平均相对误差 (< 1%)。 - 阵列规模 (M x N)。
1801	芯片集成电路/系统 (量子计算电路)	量子比特控制与读出电路设计	设计工作在极低温下的微波/脉冲电路，以相干地控制（旋转）和读取超导量子比特的状态。核心是量子动力学的控制和测量。	1. 量子比特模型：将量子比特视为二能级系统，用布洛赫球表示。状态用密度矩阵ρ描述。在微波驱动下的演化由含时薛定谔方程或Lindblad主方程（考虑退相干）描述。 2. 控制脉冲波形：微波脉冲的幅度A(t)、频率ω、相位ϕ决定了量子门操作（如X, Y, Z旋转）。目标是通过优化A(t)实现高保真度门。 3. 读取模型：通过谐振腔（cavity）与量子比特耦合，腔的谐振频率随量子比特状态$	0\rangle或	1\rangle$而移动。通过测量反射/透射的微波信号相位/幅度来分辨状态。
1802	芯片集成电路/系统 (神经形态计算)	脉冲神经网络硬件设计	设计模拟生物神经元和突触行为的硬件电路，实现异步、事件驱动、低功耗的神经形态计算。核心是脉冲神经元模型和可塑性学习规则的硬件实现。	1. 泄漏积分发放神经元模型：膜电位Vm动态：τmdtdVm=−(Vm−Vrest)+RmIsyn。当Vm≥Vth时，发放脉冲并重置。 2. 突触可塑性：STDP规则：突触权重w的变化Δw是前、后神经元脉冲时间差Δt=tpost−tpre的函数，如 Δw=A+e−Δt/τ+(if Δt>0), Δw=−A−eΔt/τ−(if Δt<0)。 3. 地址事件表示：用事件包（地址，时间戳）表示神经元脉冲，用于芯片间通信。	1. 基于微分方程的电路设计：用CMOS晶体管亚阈值区的指数特性，或电容-电阻网络，来模拟LIF方程中的积分、泄漏和阈值比较。例如，用跨导放大器和电容实现积分。 2. 数字事件驱动架构：每个神经元用一个数字状态机实现，膜电位用数字计数器或寄存器表示。输入脉冲增加计数值，计数值随时间泄漏。当计数值超过阈值时，发送事件并复位。功耗与活动性成正比。 3. 混合信号STDP实现：用模拟电路（如差分对、跨导线性环）计算脉冲时间差相关的函数，并控制非易失性存储器（如RRAM）的电导值变化。或完全在数字域用查找表和计数器实现。	- 神经元/突触集成密度。 - 功耗/突触操作 (fJ- pJ)。 - 时间分辨率 (ms)。 - 网络规模 (神经元/突触数量)。
1803	芯片集成电路/系统 (芯片安全)	物理不可克隆函数与侧信道分析	利用制造过程的随机物理差异生成唯一芯片指纹（PUF）。通过分析功耗、电磁辐射、时序等侧信道信息破解密钥。	1. PUF响应建模：将PUF视为一个函数R=f(C,W)，其中C是挑战，W是制造引入的随机物理参数（如阈值电压）。响应R的随机性来源于W的随机性。 2. 互信息与熵：用于量化PUF输出的随机性和唯一性。理想PUF对相同挑战的响应在不同芯片间应具有50%的汉明距离（唯一性），同一芯片对相同挑战的响应应100%一致（可靠性）。 3. 差分功耗分析：将密码运算的功耗轨迹T建模为：T=ϵ⋅H(D⊕K)+Noise，其中H是汉明重量函数，D是已知数据，K是待猜测密钥，ϵ是比例系数。通过统计分析（如相关系数）恢复K。	1. 仲裁器PUF延迟差建模：仲裁器PUF由多条路径组成，延迟差ΔD=w⋅ϕ，其中w是权重向量（由随机工艺偏差决定），ϕ是由挑战决定的特征向量。通过机器学习（如逻辑回归）可以从挑战-响应对中建模w，攻击PUF。 2. 基于机器学习/深度学习的侧信道分析：采集大量明文和对应的功耗轨迹。将每条轨迹作为特征向量，明文/密钥作为标签，训练一个分类器（如MLP, CNN）来直接预测密钥字节。比传统DPA更强大。 3. 对抗性防御：在电路设计阶段，加入对抗措施，如随机时钟抖动、功耗均衡逻辑、噪声注入，增加侧信道分析的难度。这可以建模为对抗样本生成问题，使功耗与数据/密钥的相关性最小化。	- PUF唯一性（汉明距离 ~50%）。 - PUF可靠性（错误率 < 1%）。 - 侧信道攻击所需轨迹数。 - 防御开销（面积，功耗）。
1804	芯片集成电路/系统 (系统级封装协同设计)	多物理场协同仿真与优化	在设计早期评估和优化封装与芯片协同设计下的系统性能（电、热、力）。是多目标、多学科设计优化问题。	1. 多物理场耦合方程：见编号1765。 2. 响应面与代理模型：用低阶多项式、克里金模型或神经网络，构建高保真仿真结果（如温度、延迟）与设计变量（如Chiplet位置、散热器参数）之间的近似模型y=g(x)，用于快速设计探索。 3. 帕累托最优前沿：在多目标优化中（如最小化延迟、最大化带宽、最小化温度），帕累托前沿是所有非劣解的集合，即在不牺牲一个目标的情况下无法改进另一个目标。	1. 顺序与强耦合仿真：顺序：将一物理场的结果作为另一场的载荷，顺序求解。强耦合：求解联立的耦合方程组，更精确但计算量大。 2. 基于代理模型的优化：步骤1：用实验设计方法在设计空间采样。步骤2：运行高保真仿真，获取样本响应。步骤3：构建代理模型。步骤4：在代理模型上运行优化算法（如遗传算法、梯度法）寻找最优解。步骤5：验证并更新模型。 3. 多目标进化算法：如NSGA-II。维护一个解的种群，通过非支配排序和拥挤度比较来选择、交叉、变异，最终收敛到帕累托前沿。设计者可以从前沿中选择满足需求的折衷方案。	- 仿真精度误差 (< 5%)。 - 设计变量个数 (数十)。 - 优化迭代次数 (数百至千)。 - 帕累托解数量。
1805	芯片集成电路/系统 (新兴存储技术)	非易失性存储器电路设计 (RRAM, PCM, MRAM)	设计基于新原理（电阻变化、相变、磁矩翻转）的存储单元及其读写电路。核心是器件-电路协同设计，处理器件非理想性。	1. 器件开关模型：例如，RRAM的SET（低阻）和RESET（高阻）过程，可用电场/热触发离子迁移的微分方程描述。PCM的晶化/非晶化用相变热动力学模型描述。 2. 读/写/擦除窗口：高低阻态比值RHRS/RLRS。需要足够大（>10）以便可靠读取。写入所需能量和电压/电流脉冲参数。 3. 交叉点阵列中的潜通路：在选择一个单元时，同一条字线和位线上的半选单元会承受部分电压，可能导致误写。这由分压比决定。	1. 可变电阻写入算法：对于多级单元，需要将器件精确编程到目标电阻值。采用迭代写-验证算法：施加一个写脉冲，然后读电阻，与目标比较，根据误差调整下一个脉冲的幅度/宽度，直至进入目标容限范围。 2. 读出放大器设计：由于阻值范围宽且存在工艺波动，需要宽范围、高精度的读出放大器。常用基于电流镜或电流比较的灵敏放大器。需要抵消寄生电阻和器件非线性影响。 3. 选择器器件集成：为了解决交叉点阵列的潜通路问题，每个存储单元需要串联一个非线性选择器（如OTS, 二极管）。需要协同优化存储单元和选择器的IV特性，以获得大的开态电流和小的关态漏电。	- 开关比 (RHRS/RLRS)。 - 写/擦除时间 (ns)。 - 耐久性 (循环次数)。 - 多级单元精度 (级数)。 - 读/写功耗 (pJ/bit)。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1806	芯片集成电路/系统 (半导体器件物理)	载流子输运与量子效应	在纳米尺度下，精确求解载流子在复杂势场中的运动，需从经典的漂移-扩散模型过渡到量子输运模型。	1. 漂移-扩散方程：Jn=qμnnE+qDn∇n(电子电流)，结合泊松方程∇⋅(ϵ∇ψ)=−ρ和连续性方程∂t∂n=q1∇⋅Jn+G−R。 2. 玻尔兹曼输运方程：∂t∂f+v⋅∇rf+ℏqE⋅∇kf=(∂t∂f)coll，描述分布函数f(r,k,t)的演化。 3. 非平衡格林函数：用于处理弹道和相干输运。通过计算推迟格林函数Gr(E)和小于格林函数G<(E)，得到态密度和载流子浓度：n(r)=−i∫2πdEG<(r,r;E)。	1. 蒙特卡洛法求解BTE：模拟载流子在外场和散射下的运动轨迹。随机生成自由飞行时间和散射类型，统计平均得到宏观量（速度、能量）。可准确处理各向异性散射和热载流子效应。 2. NEGF数值求解：将器件离散化为网格，哈密顿量H、自能Σ、格林函数G都表示为矩阵。核心求解方程：Gr=[EI−H−Σr]−1。然后计算电流I=h2q∫dET(E)[fL−fR]，其中T(E)=Tr(ΓLGrΓRGa)。 3. 密度泛函理论/量子力学计算：计算纳米结构（如界面、缺陷）的电子结构。求解Kohn-Sham方程：[−2mℏ2∇2+Veff(r)]ψi=ϵiψi。用于获取精确的能带、有效质量和隧穿势垒。	- 载流子迁移率 (cm²/Vs)。 - 饱和速度 (cm/s)。 - 亚阈值摆幅 (mV/decade)。 - 隧穿电流密度 (A/μm²)。 - 仿真网格规模/计算时间。
1807	芯片集成电路/系统 (半导体工艺技术)	工艺仿真与建模	在虚拟环境中模拟光刻、刻蚀、沉积、离子注入、扩散等制造步骤，以预测最终的三维形貌和掺杂分布。	1. 光刻胶曝光与显影模型：Dill模型描述曝光引起的胶内光敏剂浓度变化。Mack模型描述显影速率与曝光剂浓度的关系：R=Rmaxa+(1−M)n(a+1)(1−M)n+Rmin。 2. 离子注入与扩散：离子注入分布用联合高斯分布或Pearson IV分布近似。扩散过程用菲克第二定律描述，并考虑电场增强扩散和杂质分凝。 3. 刻蚀与沉积的元胞自动机/水平集法：刻蚀/沉积速率是局部形貌、入射角、材料等的函数。表面演化用水平集方程描述：$\frac{\partial \phi}{\partial t} + v	\nabla \phi	= 0，\phi$是符号距离函数。
1808	芯片集成电路/系统 (设计方法学)	高层次综合	将算法级或行为级描述（如C/C++/SystemC）自动转换为寄存器传输级设计。核心是调度、绑定和分配。	1. 数据流图/控制数据流图：将行为描述分解为操作（节点）和数据依赖（边）。循环和条件分支用控制边表示。 2. 资源约束调度：在给定时间步和硬件资源（如乘法器个数）约束下，为每个操作分配一个开始时间。最小化总执行时间（延迟）或资源。 3. 绑定：将操作映射到功能单元（如加法器），将变量映射到寄存器，将数据传输映射到总线/互连。目标是最小化互连和复用器开销。	1. 列表调度：启发式贪心算法。维护一个就绪操作列表，每个控制步，从列表中选择优先级最高的操作，如果有空闲资源则调度它，直到列表为空或资源用完。优先级可以是 ASAP/ALAP 时间、关键路径等。 2. 基于整型线性规划：将调度、绑定、分配问题形式化为一个ILP问题。目标函数（如面积、延迟）和所有约束（资源、时序、依赖）都表示为线性（整数）表达式，然后用分支定界法等求解，得到最优解，但规模受限。 3. 循环展开与流水线：循环展开将循环体复制多次，增加指令级并行性。流水线将函数划分为多个阶段，不同数据可以重叠执行。HLS工具自动进行循环优化，生成并行性更高的硬件结构。	- 时钟周期数 (latency)。 - 吞吐量 (数据间隔, II)。 - 硬件资源用量 (LUTs, DSPs, BRAMs)。 - 频率 (MHz)。 - 与手工RTL的性能/面积比。
1809	芯片集成电路/系统 (设计验证)	形式验证	使用数学推理严格证明设计在某些属性上正确，无需仿真测试向量。核心是模型检测和等价性检查。	1. 时序逻辑与计算树逻辑：用CTL等时序逻辑公式描述属性，如`AG (req -> AF ack)`表示“一旦请求发生，最终总会得到应答”。 2. Kripke结构/有限状态机：将设计建模为一个状态转移系统M=(S,S0,R,L)，其中S是状态集，R是转移关系，L是标签函数。 3. 二元决策图/可满足性模理论：用于表示和操作布尔函数及更广泛的逻辑公式。	1. 符号模型检测：使用BDD 符号化地表示状态集合和转移关系。通过计算像和原像进行状态空间遍历，验证CTL属性。适用于中等规模设计。 2. 有界模型检测：将问题转化为SAT 问题。将设计展开k个时钟周期，并检查在该深度内是否存在违反属性的路径。如果找到，则是真实的反例；如果没找到，则属性在k步内成立。需结合归纳证明无界成立。 3. 属性定向的等价性检查：在高层综合或优化后，验证RTL与门级网表的功能等价性。将设计建模为与或图，通过内部等价点切割，将大问题分解为多个小的SAT问题求解。	- 验证的属性数量。 - 证明/反例发现时间。 - 状态空间大小 (可达状态数)。 - 验证覆盖率 (相对于全部功能)。
1810	芯片集成电路/系统 (制造与过程控制)	先进过程控制	在半导体制造中，实时调整工艺设备参数，以补偿上游波动，使关键参数（如膜厚、CD）保持在目标值。是一个多变量、时滞、非线性的控制问题。	1. ARIMA/状态空间模型：描述工艺参数的时间序列行为，如 yt=ϕ1yt−1+...+ϕpyt−p+ϵt−θ1ϵt−1−...−θqϵt−q。 2. 设备模型：描述工艺输入（如气体流量、功率、压力）与输出（膜厚、刻蚀速率、均匀性）之间的关系。通常是一个经验模型或偏最小二乘回归模型。 3. Run-to-Run控制：以前一批（Run）的测量结果作为反馈，调整下一批的工艺配方。模型：yk=a+buk+ϵk，其中y是输出，u是控制输入，a,b是模型参数，需在线估计。	1. 指数加权移动平均：用于预测和滤波。$\hat{y}_{t+1	t} = \lambda y_t + (1-\lambda)\hat{y}_{t
1811	芯片集成电路/系统 (制造与量测)	光学临界尺寸量测与套刻精度量测	通过光学散射测量或成像，非破坏性地提取纳米图形的尺寸、形状和套刻误差。是一个逆问题求解。	1. 严格耦合波分析：求解周期性结构上光的衍射。将麦克斯韦方程组在频域展开为傅里叶级数，转化为本征值问题求解衍射效率。 2. 光学系统模型：包含照明部分相干、物镜数值孔径、像差、偏振等影响的成像模型。 3. 测量信号模型：测量到的光谱S(λ)或图像I(x,y)是待求参数（CD，侧壁角，高度等）的函数：S=F(p)+noise。	1. 基于RCWA的正向仿真库：预先计算大量不同几何参数p对应的光谱S，建立查找表。测量时，将实测光谱与库中光谱匹配，找到最接近的参数。 2. 非线性回归拟合：假设一个参数化几何模型，用RCWA作为正向模型，通过Levenberg-Marquardt算法等非线性优化方法，调整参数p，使仿真光谱F(p)与实测光谱S的残差平方和最小。这是OCD的标准方法。 3. 机器学习降维与拟合：用主成分分析等方法对高维光谱进行降维。然后训练一个神经网络，其输入是降维后的光谱（或直接是原始光谱），输出是几何参数。这可以加速在线量测。	- 测量精度 (nm, 与CD-SEM对比)。 - 测量重复性 (3σ, nm)。 - 拟合误差 (RMSE)。 - 测量速度 (毫秒/测量点)。
1812	芯片集成电路/系统 (新兴技术)	三维集成电路热管理	在3D堆叠芯片中，功率密度急剧增加，热成为主要瓶颈。需优化热通孔布局、微通道冷却和功率管理。	1. 热传导方程：∇⋅(k∇T)+g=0，其中k是热导率，g是体积热源功率密度。 2. 对流换热：微通道内流体的流动与换热，由纳维-斯托克斯方程和能量方程耦合描述。对流换热系数h是流速、通道几何的函数。 3. 等效热阻网络：将复杂结构离散为热阻节点网络，类比电路，用基尔霍夫定律求解温度。Tj=Ta+P⋅Rja。	1. 有限元/有限体积法：求解复杂三维结构中的热传导-对流耦合问题。用于详细的热分析和设计验证。 2. 拓扑优化：在给定的设计域内，优化材料（高导热材料，如热通孔、微通道）的分布。以最高温度为优化目标，体积分数为约束。通过变密度法和灵敏度分析迭代求解。 3. 动态热管理：监测芯片温度，当温度超过阈值时，触发动态电压频率调节或任务迁移/调度，暂时降低局部功耗，防止过热。这是一个反馈控制问题。	- 结温Tj (℃)。 - 结到环境热阻Rja (℃/W)。 - 散热器压降 (Pa)。 - 冷却系统功耗 (W)。
1813	芯片集成电路/系统 (新兴技术)	硅基光电子集成设计	在芯片上设计波导、调制器、探测器等光子器件及其与电子电路的接口。需处理光波与物质的相互作用。	1. 波动方程与模式分析：从麦克斯韦方程组推导出亥姆霍兹方程∇2E+k02n2E=0。求解本征模式的有效折射率neff和场分布。 2. 耦合模理论：描述两个或多个波导之间光功率耦合的模型。耦合系数κ与波导重叠积分相关。 3. 热光与电光效应：硅的折射率随温度变化：Δn=∂T∂nΔT(热光)。硅不具备线性电光效应，但载流子色散效应导致折射率变化：Δn=−8.8×10−22ΔNe−8.5×10−18(ΔNh)0.8。	1. 时域有限差分法/有限元法：直接数值求解麦克斯韦方程组，适用于任意复杂结构的光场仿真，是光子器件设计的黄金标准，但计算量大。 2. 光束传播法：求解近轴波动方程，模拟光在波导中沿传播方向的演变，适用于长距离波导和绝热器件的仿真，计算效率高。 3. 光电协同仿真：将光学器件（如MZM调制器）的相位响应模型（Δϕ=f(V)）与驱动电路的SPICE模型结合，进行瞬态协同仿真，评估眼图、误码率等系统性能。	- 波导损耗 (dB/cm)。 - 调制器带宽 (GHz)。 - 相位调制效率 (V·cm)。 - 探测响应度 (A/W)。 - 插入损耗 (dB/器件)。
1814	芯片集成电路/系统 (新兴技术)	存算一体架构的编译与映射	将算法（特别是神经网络）高效地映射到非冯·诺依曼的存算一体硬件（如忆阻器阵列）上，处理非理想性、数据流和并行性。	1. 计算图与数据流：将神经网络表示为计算图（算子节点，数据边）。需要将计算图切分、调度，映射到硬件计算单元和存储层次。 2. 脉动阵列/数据流架构模型：硬件被组织为处理单元阵列，数据在相邻PE间流动。性能模型：Time=ThroughputWorkload+Overhead。 3. 权重映射与噪声模型：将浮点权重W量化为有限精度的电导值G，存在量化误差eq=W−Q(W)。硬件非理想性（如电导波动δG）引入计算噪声eh。	1. 权重剪枝与量化：剪枝：移除幅度小的权重，产生稀疏连接。量化：将全精度权重映射到低比特表示（如2/4/8 bit）。通常需要在训练后进行微调以恢复精度。 2. 交叉阵列切片与管道并行：大型权重矩阵无法一次放入阵列。将矩阵切分为块，分时送入阵列计算。通过双缓冲等技术，在计算当前块时，预取下一块数据，隐藏数据搬运延迟。 3. 原位训练与硬件感知训练：直接在硬件上或模拟硬件非理想性的模型上进行训练。在反向传播中，考虑量化、噪声和非线性的影响，更新权重，使网络适应硬件，获得更高的推理精度。	- 模型精度损失 (< 1-5%)。 - 硬件利用率 (%)。 - 能效 (TOPS/W)。 - 吞吐量 (FPS)。
1815	芯片集成电路/系统 (芯片与系统安全)	真随机数发生器与后量子密码硬件	利用物理熵源产生真随机比特流；实现可抵抗量子计算机攻击的密码算法（如基于格、码、哈希）的硬件加速。	1. 随机性统计测试：NIST SP 800-22等测试套件，包含频率检验、游程检验、矩阵秩检验等，用于评估比特序列的随机性。 2. 混沌系统模型：如基于环形振荡器的抖动模型，其相位噪声导致频率抖动，是一个混沌过程，输出不可预测。 3. 格困难问题：如 Learning With Errors：给定矩阵A和b=As+e，从(A,b)中恢复s是困难的。基于此的加密/签名方案。 4. 纠错码模型：如基于McEliece密码体制，利用一般解码线性码是NP难问题。公钥是生成矩阵G′=SGP，其中G是Goppa码的生成矩阵，S可逆，P置换矩阵。	1. 熵提取与后处理：原始物理熵源（如亚稳态、抖动）的随机性可能不完美。通过哈希函数或冯·诺依曼矫正器等确定性算法进行熵提取和去偏，输出接近均匀分布的随机比特。 2. 数论变换与多项式乘法：格密码的核心操作是环Rq=Zq[x]/(xn+1)上的多项式乘法。使用数论变换（有限域上的FFT）可以将复杂度从O(n2)降至O(nlogn)，是硬件加速的关键。 3. 蒙哥马利模乘与Barrett约减：大整数模乘c=a⋅bmodp的高效算法。蒙哥马利模乘将操作数转换到蒙哥马利域，用移位和加法代替昂贵的除法。Barrett约减用预计算的常数和乘加移位操作来近似模除。	- 随机数生成速率 (Mbps)。 - 熵源的最小熵 (bit/sample)。 - NIST测试通过率。 - 后量子密码吞吐量 (ops/s)。 - 硬件开销 (LUTs/面积)。
1816	芯片集成电路/系统 (生物医学集成电路)	生物电势采集与模拟前端	从生物体（如脑、心）采集微弱的（μV-mV）、低频的、高阻抗源的信号，放大并数字化。核心是低噪声、高共模抑制比、高输入阻抗的设计。	1. 噪声模型：运算放大器的输入参考噪声电压谱密度 en2(f)=en,white2+fKf(1/f噪声)。总积分噪声 $V{n,rms} = \sqrt{\int{f_L}^{f_H} e_n^2(f) \cdot	A(f)	^2 df}。<br>2.∗∗电极−组织界面阻抗模型∗∗：可用∗∗恒相角元件∗∗近似：Z_e = \frac{1}{Q(j\omega)^\alpha}，其中0<\alpha<1$。阻抗值在kΩ-MΩ范围，且随频率降低而增大。 3. 工频共模干扰：50/60Hz电源及其谐波在身体上感应出强大的共模电压（~V级），远大于差模生物信号。
1817	芯片集成电路/系统 (功率集成电路)	开关电源转换器控制	设计控制环路，使DC-DC转换器（Buck, Boost, Buck-Boost）在负载和输入电压变化时，输出电压稳定、响应快速。是非线性时变系统的控制问题。	1. 状态空间平均法：将开关周期内非线性的开关电路，通过平均，近似为连续的线性时不变系统。对于Buck：dtdiL=L1(dVin−vo),dtdvo=C1(iL−Rvo)。 2. 小信号模型：在工作点附近对平均模型进行线性化，得到传递函数。如Buck的占空比到输出电压传递函数：Gvd(s)=d^(s)v^o(s)=Vin1+sRL+s2LC1。 3. 离散时间模型：数字控制下，系统是离散的。建立从第n周期占空比d[n]到第n+1周期输出电压vo[n+1]的差分方程模型。	1. 电压模式控制/电流模式控制：电压模式：误差放大器比较输出电压与参考电压，经补偿后与锯齿波比较，产生PWM。电流模式：内环采样电感电流，外环是电压环，动态响应更快，需斜坡补偿防止次谐波振荡。 2. PID补偿网络设计：在s域设计补偿器Gc(s)=Kp+sKi+Kds。通过波特图分析环路增益T(s)=Gvd(s)Gc(s)GPWM(s)，调整Kp,Ki,Kd以获得足够的相位裕度（>45°）和带宽。 3. 数字控制与预测控制：数字控制器采样输出电压和/或电感电流，通过数字PID 或预测控制算法计算下一周期的占空比。预测控制基于模型预测未来行为，优化占空比以最小化输出电压误差。	- 输出电压纹波 (mV)。 - 负载瞬态响应 (恢复时间，过冲电压)。 - 环路带宽/相位裕度。 - 转换效率 (%)。
1818	芯片集成电路/系统 (汽车电子)	功能安全分析与设计	确保电子电气系统即使发生随机硬件故障或系统性故障，也不会导致危险。核心是定量风险评估和架构设计。	1. 故障树分析：自上而下的演绎分析。将顶层危害事件作为顶事件，逐级向下分解为基本事件（元件故障）的逻辑组合（与、或门）。计算顶事件发生概率。 2. 马尔可夫模型：用于分析具有冗余、修复的安全关键系统。系统状态定义为各组件工作/失效的组合。状态间转移概率由失效率、修复率决定。计算稳态或任务时间内的安全状态概率。 3. 诊断覆盖率：安全机制检测到危险故障的概率。DC=λDD+λDUλDD，其中λDD为可检测的危险失效率，λDU为未检测的危险失效率。	1. 失效模式、影响及诊断分析：识别系统中每个组件所有可能的失效模式，分析其对上一级和系统的影响，并评估现有检测或缓解措施。用于推导安全要求。 2. 安全完整性等级分配：根据危害事件的严重度、暴露率和可控性，确定所需的安全完整性等级。SIL定义了目标失效率（如SIL-3对应每小时10−8至10−7的危险失效率）。 3. 冗余与多样性设计：同构冗余：多个相同通道并行，投票输出（如2oo3）。异构冗余：使用不同设计或技术实现多个通道，防止共因故障。用可靠性框图计算系统失效率。	- 单点故障度量。 - 潜在故障度量。 - 随机硬件失效概率度量 (PMHF, 单位FIT)。 - 诊断覆盖率。 - 安全完整性等级 (ASIL)。
1819	芯片集成电路/系统 (物联网与边缘AI)	超低功耗数字电路设计	在能量严格受限的场景下，设计数字系统，使其平均功耗在μW甚至nW级。涉及近阈值/亚阈值操作、功率门控、动态电压频率调整。	1. MOSFET亚阈值电流：Isub=I0enVTVgs−Vth(1−e−VTVds)，其中VT=kT/q。亚阈值区功耗极低，但速度慢，对Vth变化敏感。 2. 能量最优电压：数字电路的总能耗E=CV2+VIleakT。存在一个使能量最小的最优工作电压Vdd_opt，通常接近阈值电压。 3. 功耗与性能折衷模型：P=CV2f+VIleak，性能Perf∝f∝(V−Vth)α。	1. 异步电路设计：去除全局时钟，采用握手协议（如双轨编码、延迟不敏感）控制数据传输。无时钟树功耗，且只在有数据活动时消耗能量。但设计复杂。 2. 精细粒度功率门控：在标准单元库中增加睡眠晶体管。当模块空闲时，关闭其电源，消除漏电。由电源开关网络和状态保持寄存器实现。 3. 自适应体偏置：动态调整晶体管的体端电压Vbb，从而改变其阈值电压Vth。在需要高性能时降低Vth，在需要低漏电时提高Vth，以补偿工艺波动和适应工作负载。	- 能量效率 (TOPS/W 或 GOPS/mW)。 - 待机/休眠漏电 (nW)。 - 工作频率 (kHz - MHz)。 - 能量采集功率 (μW/cm²)。
1820	芯片集成电路/系统 (芯片敏捷开发)	基于IP的芯片生成与验证	利用高层次参数化IP和脚本，快速配置和生成特定应用的芯片设计。核心是设计空间探索、IP集成验证和形式验证。	1. 设计空间探索：设计空间由IP配置参数（总线宽度、缓存大小、外设类型等）定义。每个设计点对应一个多目标向量（面积、功耗、性能）。 2. 属性检查与形式验证：为可配置IP的接口和内部功能编写形式化属性（断言）。这些属性必须对所有合法配置都成立。 3. 覆盖率驱动的验证：验证计划定义功能覆盖率模型，衡量测试是否覆盖了所有重要的功能场景和配置组合。	1. 元编程与模板生成：使用脚本语言（Python, Tcl）和模板（如Jinja2, Mustache）来自动化代码生成。根据用户选择的配置参数，实例化IP，生成RTL、约束文件和软件驱动。 2. 可配置IP的形式验证：使用参数化属性和配置约束。形式验证工具在给定配置约束下，对所有可能的合法配置空间进行穷举或智能搜索，验证属性是否成立。或为每个生成的设计点单独运行形式验证。 3. 回归测试与CI/CD：为每次RTL生成自动运行一套预先定义的仿真、综合、形式验证和静态时序分析流程。通过持续集成/持续部署平台自动化执行，快速反馈设计质量。	- 设计生成时间 (分钟级)。 - 配置参数数量。 - 形式验证属性数量/完备性。 - 功能覆盖率 (%)。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1821	芯片集成电路/系统 (芯片制造-光刻)	计算光刻与反演技术	通过修改掩模图形（甚至使用灰度或相移掩模）来补偿光刻过程中的光学和光刻胶效应，使硅片上打印的图形更接近目标。	1. 光刻成像模型：部分相干光学成像可用霍普金斯方程近似为卷积形式：I(x,y)=∫∫TCC(f′,g′;f′′,g′′)M~(f′,g′)M~∗(f′′,g′′)ei2π[(f′−f′′)x+(g′−g′′)y]df′dg′df′′dg′′，其中TCC是透射交叉系数，M~是掩模频谱。 2. 光刻胶模型：常用阈值模型：硅片图形G(x,y)=1if I(x,y)>=Ith。更复杂的模型考虑光刻胶扩散、化学反应等。 3. 代价函数：定义为目标图形Gtarget与仿真图形Gsim之间的误差，如边缘放置误差平方和。	1. 基于模型的OPC：将掩模图形离散化为小片段，通过光刻模型仿真其成像，计算EPE。然后沿边缘法向移动片段以减少EPE。这是一个迭代的梯度下降过程：Δx=−μ⋅∂x∂EPE。 2. 反演光刻技术：将问题表述为：寻找掩模图形M，使得仿真图形Gsim与目标图形Gtarget的误差最小。这是一个非线性、非凸的逆问题。常用梯度法（如最速下降法）或启发式算法（如水平集法、遗传算法）求解。 3. 光源-掩模协同优化：不仅优化掩模，也优化照明光源的形状。在频域中，同时优化TCC（由光源和投影系统决定）和掩模频谱M~，以最大化工艺窗口。这通常是一个更高维度的非线性优化问题。	- 边缘放置误差 (nm)。 - 工艺窗口面积。 - 掩模复杂度（图形数量）。 - 计算时间（CPU小时）。
1822	芯片集成电路/系统 (芯片制造-过程控制)	先进过程控制	利用在线测量数据（如膜厚、关键尺寸）实时调整工艺设备参数，以减小批内和批间差异，提高工艺稳定性。	1. 统计过程控制：监控工艺参数X，其通常服从正态分布N(μ,σ2)。控制图的上下限设为μ±3σ。点超出控制限表明过程失控。 2. 多元统计模型：多个相关工艺参数可用主成分分析降维，找到能解释大部分方差的主成分，在低维空间进行监控。 3. 状态空间模型：将工艺系统建模为状态方程：xk+1=Axk+Buk+wk， yk=Cxk+vk，其中x是状态（如设备内部参数），y是测量值，u是控制输入，w,v是噪声。	1. 指数加权移动平均控制：对测量值yt计算EWMA统计量zt=λyt+(1−λ)zt−1。zt对过程的小幅漂移更敏感。当zt超出控制限时触发调整。 2. 递归最小二乘参数估计：用于在线估计状态空间模型中的参数（如A,B,C）。RLS算法能不断用新数据更新参数估计，适应过程的慢时变。 3. 模型预测控制：在每个控制时刻k，基于当前状态xk和模型，预测未来N步的输出$y_{k+1	k}, ..., y_{k+N
1823	芯片集成电路/系统 (芯片制造-良率提升)	虚拟量测与良率预测	利用易测的工艺参数（如膜厚、CD）和设备传感器数据，通过模型预测难测的电性参数（如阈值电压、饱和电流）和最终芯片良率。	1. 相关性分析：工艺参数X与电性参数Y之间存在物理或统计相关性，如Y=f(X)+ϵ。皮尔逊相关系数r衡量线性相关强度。 2. 良率模型：芯片良率Y是各工艺步骤良率yi的乘积：Y=∏yi。单个步骤的良率可表示为该步骤关键参数落在规格限内的概率：yi=P(LSL<Xi<USL)。 3. 缺陷密度模型：随机缺陷导致的良率Y=e−D0A，其中D0是缺陷密度，A是关键面积。系统性问题导致的良率损失用σ水平衡量。	1. 机器学习回归：收集历史数据{工艺参数，电性参数}。训练回归模型（如线性回归、支持向量回归、神经网络）来预测Y。可以预测单个晶圆的电性分布，而无需等待耗时电性测试。 2. 良率学习曲线建模：良率随生产时间/累积产量提高，常用指数模型：Y(t)=Y∞−(Y∞−Y0)e−t/τ，其中Y∞是渐进良率，Y0是初始良率，τ是学习常数。用于产能规划。 3. 空间相关性建模与插值：晶圆上不同位置的测量点存在空间相关性（靠近的点更相似）。使用克里金等方法，根据稀疏的测量点，预测整个晶圆上参数的空间分布图，识别异常区域。	- 虚拟量测预测误差 (相对于实测)。 - 良率预测准确率。 - 学习曲线拟合度R²。 - 异常检测的灵敏度与误报率。
1824	芯片集成电路/系统 (芯片制造-设备工程)	预测性维护	基于设备传感器数据（振动、温度、压力、RF功率等），预测设备何时可能发生故障，以便提前安排维护，减少非计划停机。	1. 退化过程建模：设备性能随使用时间退化。退化过程X(t)可以是线性、指数或随机过程（如维纳过程、伽马过程）。故障定义为X(t)首次超过阈值L的时间T。 2. 生存分析：研究从开始到发生故障的时间（生存时间）的统计规律。生存函数S(t)=P(T>t)。风险函数h(t)=f(t)/S(t)，表示t时刻仍正常，在接下来瞬间失效的概率。 3. 多传感器数据融合：多个传感器提供设备状态的不同视角。需要从高维、可能冗余的时序数据中提取与设备健康状态最相关的特征。	1. 特征提取：从原始传感器时序数据中提取有意义的特征，如时域（均值、方差、峰值）、频域（FFT频谱、包络谱）、时频域（小波系数）特征。主成分分析可用于降维。 2. 基于LSTM/GRU的RUL预测：使用长短期记忆网络或门控循环单元处理多变量时序传感器数据。网络学习从历史数据到未来退化趋势的映射，输出剩余使用寿命的概率分布。 3. 健康指标构建与阈值预警：将提取的特征融合为一个综合的健康指标HI(t)，跟踪其随时间的变化。设置预警阈值和失效阈值。当HI(t)的趋势或变化率超过阈值时发出预警。可以使用支持向量数据描述等单类分类方法定义正常状态区域。	- 预测的剩余使用寿命误差。 - 预警提前期 (小时/天)。 - 误报率/漏报率。 - 设备综合利用率提升。
1825	芯片集成电路/系统 (新兴材料与器件)	二维材料晶体管建模与仿真	对基于二维材料（如石墨烯、二硫化钼）的场效应晶体管进行物理建模和性能仿真，评估其作为未来晶体管的潜力。	1. 能带结构：二维材料的能带E(k)（能量-波矢关系）由其晶格结构决定，可用紧束缚模型或第一性原理计算。决定载流子有效质量m∗和态密度。 2. 量子输运：在纳米尺度，载流子输运需用量子力学描述。非平衡格林函数方法是标准工具。在NEGF框架下，器件电流I=h2e∫T(E)[fS(E)−fD(E)]dE，其中T(E)是透射系数。 3. 电-声子耦合：载流子与晶格振动（声子）散射是决定迁移率的关键。散射率由形变势常数和声子谱决定。	1. 第一性原理计算：基于密度泛函理论，从薛定谔方程出发，不依赖经验参数，计算材料的电子结构、声子谱等。用于筛选有潜力的二维材料。 2. NEGF-泊松自洽求解：在NEGF中，自能算符Σ描述电极接触和散射。格林函数G=[EI−H−U−Σ]−1，其中H是哈密顿量，U是自洽势。电势U由泊松方程∇2U=−ρ/ϵ给出，电荷密度ρ由格林函数计算。需迭代求解直至自洽。 3. 紧凑模型开发：从详细的量子输运仿真或实验数据中，提取出类似于BSIM的解析或半解析模型，包含Ids−Vgs,Vds、电容、噪声等特性，供电路设计师使用。通常基于漂移-扩散方程或Landauer公式的变体。	- 开关比 (Ion/Ioff)。 - 亚阈值摆幅 (mV/dec)。 - 载流子迁移率 (cm²/Vs)。 - 弹道输运长度 (nm)。
1826	芯片集成电路/系统 (新兴计算架构)	存算一体架构下的数据映射与调度	将算法（尤其是神经网络）高效地映射到存算一体硬件（如忆阻器交叉阵列）上，并调度计算和数据流，以最大化硬件利用率和能效。	1. 计算图与数据流图：将算法（如CNN）表示为计算图，节点是算子（卷积、全连接、池化），边是张量数据。数据流图描述算子在时间和空间上的执行顺序及数据依赖。 2. 计算阵列模型：忆阻器阵列规模M×N，每个单元精度有限（如4-bit）。大权重矩阵需要拆分后映射到多个子阵列。存在线电阻导致的IR压降和计算误差。 3. 内存层次与数据重用：存算一体核心（阵列）上数据（输入、权重、输出）的放置、移动和重用策略，极大影响能耗。遵循“数据局部性”原则。	1. 矩阵分块与阵列映射：将大权重矩阵W分块，每块Wblock映射到一个物理阵列。输入向量x也相应分块。输出y=Wx通过部分和累加完成。目标是最小化分块间的数据传输。 2. 脉动阵列调度：对于CNN，将卷积计算映射到脉动阵列结构的存算一体硬件上。输出固定：每个处理单元累加一个输出通道的结果。权重固定：每个处理单元存储一个权重滤波器。需要精心安排输入特征图和权重的流动顺序。 3. 模型压缩与剪枝：在映射前，对神经网络模型进行压缩。剪枝：移除不重要的权重（设为零），产生稀疏矩阵。稀疏矩阵需要特殊的存储和调度格式（如CSR）。量化：将高精度权重（如32-bit浮点）量化为低精度定点数（如4-bit），以匹配硬件精度。	- 硬件利用率 (阵列使用率)。 - 能效 (TOPS/W)。 - 吞吐量 (FPS, 帧/秒)。 - 精度损失 (与浮点模型相比)。
1827	芯片集成电路/系统 (量子计算电路)	量子比特退相干与错误建模	量子态与环境相互作用会导致退相干（失去量子特性），是量子计算的主要障碍。需要建模、表征和缓解错误。	1. 密度矩阵与主方程：描述混合量子态的算符。在马尔可夫近似下，其演化由Lindblad主方程描述：ρ˙=−ℏi[H,ρ]+∑kγk(LkρLk†−21{Lk†Lk,ρ})，其中Lk是跳变算符。 2. 错误信道模型：常见的错误用量子信道描述，如比特翻转信道、相位翻转信道、振幅阻尼信道（T1过程）、退相位信道（T2过程）。 3. 过程矩阵：描述量子过程的完全正定映射，可用一个矩阵χ表示：E(ρ)=∑mnχmnPmρPn，其中Pm是泡利算符基。	1. 量子过程层析：通过准备一组完备的输入态ρi，执行待测量子过程E，然后对输出态E(ρi)进行量子态层析。从测量数据中重构出过程矩阵χ。需要4n次测量（n为比特数）。 2. 随机基准测试：通过执行一长串随机 Clifford 门序列，最后测量保真度衰减曲线。从衰减率可以提取出平均的门错误率，避免了状态制备和测量误差的影响。 3. 动态解耦：通过在量子比特上施加快速的、特定的脉冲序列（如Carr-Purcell-Meiboom-Gill序列），平均掉低频环境噪声的影响，延长退相干时间T2。这本质上是相干控制。	- 弛豫时间 T1。 - 退相干时间 T2(T2≤2T1)。 - 门错误率 (目标 < 0.1%)。 - 过程保真度 (> 99.9%)。 - 随机基准测试衰减常数。
1828	芯片集成电路/系统 (芯片安全)	真随机数发生器	利用芯片内在的物理随机现象（如热噪声、亚稳态、振荡器抖动）产生不可预测的随机比特流。核心是熵源建模与后处理。	1. 熵与随机性：熵衡量不可预测性。一个理想随机比特的熵为1 bit。实际物理熵源输出可能存在偏差和相关，熵小于1。 2. 亚稳态概率模型：当两个异步信号驱动一个锁存器的数据与时钟端，其输出可能进入亚稳态，最终稳定到0或1的概率接近1/2，且与输入无关。但两个锁存器的输出可能相关。 3. 抖动模型：振荡器的周期抖动是随机的，通常建模为高斯分布。通过对两个频率相近的振荡器采样，可以提取随机比特。	1. 基于亚稳态的TRNG：使用两个级联的锁存器（同步器链），第一个锁存器在亚稳态下采样异步信号，第二个锁存器采样其输出以消除亚稳态传播。通过精心设计，使第一个锁存器进入亚稳态的概率足够高，从而输出随机比特。 2. 抖动累积与比较：用一个快振荡器采样一个慢振荡器。由于慢振荡器的周期抖动，采样结果随机变化。为了去除抖动中的低频相关分量，可以采用自定时环或相位比较结构。 3. 熵提取与后处理：原始熵源输出的随机性不足。使用确定性随机比特生成器作为后处理，如密码学安全的哈希函数（SHA-256）或利用Toeplitz-hashing，将原始熵“提纯”为统计特性完美、不可预测的随机比特流。	- 熵率 (bit per output bit)。 - 最小熵 (最坏情况下的熵)。 - 输出速率 (Mbps)。 - 通过NIST等统计测试套件。
1829	芯片集成电路/系统 (系统级封装协同设计)	热模拟与热管理	预测封装内各芯片和组件的温度分布，防止过热导致性能下降或失效。是三维稳态/瞬态热传导问题。	1. 热传导方程：稳态下 ∇⋅(k∇T)+q=0，其中k是热导率，q是热源功率密度。瞬态下 ρcp∂t∂T=∇⋅(k∇T)+q。 2. 边界条件：包括固定温度、对流换热 q=h(T−Tambient)、辐射换热等。封装表面对流换热系数h难以精确确定。 3. 热-电耦合：芯片功耗q本身是温度T的函数（如泄漏功耗随温度升高而指数增加），形成正反馈：q=f(T)， ∇⋅(k∇T)+f(T)=0。	1. 有限元/有限体积法：将求解域离散为网格单元，在每个单元上应用热传导方程，形成大型稀疏线性方程组 KT=Q，其中K是热导矩阵，T是节点温度向量，Q是热载荷向量。使用迭代法（如共轭梯度法）求解。 2. 紧凑热模型：将复杂的三维结构简化为一个由热阻Rth、热容Cth组成的RC网络（类似电路）。CTM可以快速集成到电路仿真器中进行电热协同仿真。通过模型降阶技术从详细FEM模型生成CTM。 3. 计算流体动力学：对于强制风冷或液冷，需要求解纳维-斯托克斯方程描述流体流动与传热。可以更精确地预测散热器和流道内的温度与流速分布，但计算量巨大。	- 结温 (Tj)。 - 壳温 (Tc)。 - 热阻 (Rjc, Rja) (°C/W)。 - 热点温度与位置。 - 冷却系统压降与流量。
1830	芯片集成电路/系统 (硅基光电子集成)	硅基光电子集成设计	在芯片上设计波导、调制器、探测器等光子器件及其与电子电路的接口。需处理光波与物质的相互作用。	1. 波动方程与模式分析：从麦克斯韦方程组推导出亥姆霍兹方程∇2E+k02n2E=0。求解本征模式的有效折射率neff和场分布。 2. 耦合模理论：描述两个或多个波导之间光功率耦合的模型。耦合系数κ与波导重叠积分相关。 3. 热光与电光效应：硅的折射率随温度变化：Δn=∂T∂nΔT(热光)。硅不具备线性电光效应，但载流子色散效应导致折射率变化：Δn=−8.8×10−22ΔNe−8.5×10−18(ΔNh)0.8。	1. 时域有限差分法/有限元法：直接数值求解麦克斯韦方程组，适用于任意复杂结构的光场仿真，是光子器件设计的黄金标准，但计算量大。 2. 光束传播法：求解近轴波动方程，模拟光在波导中沿传播方向的演变，适用于长距离波导和绝热器件的仿真，计算效率高。 3. 光电协同仿真：将光学器件（如MZM调制器）的相位响应模型（Δϕ=f(V)）与驱动电路的SPICE模型结合，进行瞬态协同仿真，评估眼图、误码率等系统性能。	- 波导损耗 (dB/cm)。 - 调制器带宽 (GHz)。 - 相位调制效率 (V·cm)。 - 探测响应度 (A/W)。 - 插入损耗 (dB/器件)。
1831	芯片集成电路/系统 (新兴存储技术)	自旋转移矩磁随机存储器设计	利用自旋极化电流的力矩来翻转磁矩，实现非易失性存储。核心是磁动力学和自旋输运。	1. Landau-Lifshitz-Gilbert-Slonczewski方程：描述磁矩m在有效场Heff和自旋转移矩作用下的动力学：dtdm=−γm×Heff+αm×dtdm+γβ(m×p×m)，其中最后一项为STT项，β与电流密度成正比。 2. 热稳定性：能量势垒Δ=kBTKuV，其中Ku是各向异性常数，V是自由层体积。保持数据不因热扰动而翻转要求Δ>40−60。 3. 写错误率与读干扰：写入电流脉冲的幅度和宽度决定翻转概率。读电流如果过大，可能导致意外翻转（读干扰）。	1. 微磁学仿真：将磁性薄膜离散化为小单元，在每个单元上求解LLG方程，可以模拟磁畴壁运动、翻转过程等。用于优化MTJ形状、材料参数。 2. STT-MRAM单元设计：设计MTJ的堆叠结构（自由层、隧穿层、参考层）和晶体管尺寸。需要在写电流（与晶体管驱动能力相关）、读写速度和热稳定性之间权衡。通过形状各向异性或界面各向异性来调节Δ。 3. 错误率与耐久性建模：由于热涨落，翻转是一个概率过程。通过Fokker-Planck方程或大量微磁学仿真，可以建立翻转概率与电流、脉冲宽度的关系，用于设计可靠的写操作。耐久性（翻转次数）与应力积累相关，需通过实验建模。	- 隧穿磁阻比 (> 100%)。 - 写电流密度 (MA/cm²)。 - 读/写时间 (ns)。 - 热稳定性因子 Δ。 - 耐久性 (循环次数)。
1832	芯片集成电路/系统 (模拟/混合信号设计)	数据转换器设计与校准	设计高精度、高速度的模数/数模转换器。核心是量化噪声、线性度和动态范围的分析与优化。	1. 量化噪声：对于均匀量化，量化误差e在[−Q/2,Q/2]内均匀分布，功率为Q2/12，其中Q是LSB。信噪比SNR=6.02N+1.76dB，其中N为位数。 2. 微分非线性与积分非线性：DNL是实际步长与理想LSB的差值。INL是实际传递函数与理想直线的偏差。反映了静态线性度。 3. 过采样与噪声整形：以远高于奈奎斯特频率fs采样，量化噪声功率分布在[0,fs/2]。通过反馈和滤波，将量化噪声“整形”到高频，然后被数字滤波器滤除，提高带内信噪比。	1. 逐次逼近寄存器 ADC：二进制搜索算法。从MSB开始，每次将猜测的电压VDAC与输入Vin比较，并根据比较结果决定该位为1或0，然后猜测下一位。N位转换需要N个时钟周期。 2. 流水线ADC级间增益校准：流水线ADC每一级都有剩余放大器，其增益误差会导致非线性。通过数字后台校准，注入一个已知的测试信号，测量其输出，用LMS算法估计并补偿增益误差。 3. ΔΣ调制器设计与优化：ΔΣADC由环路滤波器H(z)、量化器和反馈DAC组成。噪声传递函数NTF(z)=1/(1+H(z))。通过设计高阶H(z)，实现更陡峭的噪声整形。稳定性分析是关键，常用李雅普诺夫或描述函数法。	- 分辨率 (bit)。 - 采样率 (SPS)。 - 信噪失真比 (dB)。 - 无杂散动态范围 (dB)。 - 功耗 (mW)。
1833	芯片集成电路/系统 (数字设计-物理实现)	时序收敛与优化	在物理设计后期，当初始设计不满足时序要求时，通过优化工具和技术来修复时序违规。	1. 时序图与关键路径：同1792。 2. 单元延迟与输入转换时间、负载电容的模型：d=f(slew,CL)，通常由库中的查找表给出。减小slew和CL可以降低延迟。 3. 线负载模型与实际布线：在布局前，用线负载模型估算线延迟。布局布线后，用实际提取的寄生参数计算精确线延迟，可能与前估计有差异，导致新的违规。	1. 插入缓冲器：在长连线上插入缓冲器，将线分割为多段，减少每段的RC延迟，总延迟t∝n⋅(RC/n2)=RC/n。需优化缓冲器尺寸和插入位置。 2. 单元尺寸优化：增大驱动单元的尺寸（增加驱动强度），可以减小其输出转换时间，从而降低自身延迟和后续单元的输入延迟。但会增加其输入电容，对前级不利。这是一个非线性优化问题，常用拉格朗日松弛或启发式贪婪算法。 3. 克隆与隔离：克隆：将驱动高扇出网络的单元复制多份，每份驱动一部分负载，减少每份的负载。隔离：在关键路径的输入端插入缓冲器，防止该输入端的变化（来自非关键路径）影响关键路径的时序。	- 建立/保持时间违例总量 (ps)。 - 违例路径数量。 - 优化运行时间。 - 面积/功耗增量。
1834	芯片集成电路/系统 (汽车电子-功能安全)	功能安全分析与设计	确保电子电气系统即使发生随机硬件故障或系统性故障，也不会导致危险。核心是定量风险评估和架构设计。	1. 故障树分析：自上而下的演绎分析。将顶层危害事件作为顶事件，逐级向下分解为基本事件（元件故障）的逻辑组合（与、或门）。计算顶事件发生概率。 2. 马尔可夫模型：用于分析具有冗余、修复的安全关键系统。系统状态定义为各组件工作/失效的组合。状态间转移概率由失效率、修复率决定。计算稳态或任务时间内的安全状态概率。 3. 诊断覆盖率：安全机制检测到危险故障的概率。DC=λDD+λDUλDD，其中λDD为可检测的危险失效率，λDU为未检测的危险失效率。	1. 失效模式、影响及诊断分析：识别系统中每个组件所有可能的失效模式，分析其对上一级和系统的影响，并评估现有检测或缓解措施。用于推导安全要求。 2. 安全完整性等级分配：根据危害事件的严重度、暴露率和可控性，确定所需的安全完整性等级。SIL定义了目标失效率（如SIL-3对应每小时10−8至10−7的危险失效率）。 3. 冗余与多样性设计：同构冗余：多个相同通道并行，投票输出（如2oo3）。异构冗余：使用不同设计或技术实现多个通道，防止共因故障。用可靠性框图计算系统失效率。	- 单点故障度量。 - 潜在故障度量。 - 随机硬件失效概率度量 (PMHF, 单位FIT)。 - 诊断覆盖率。 - 安全完整性等级 (ASIL)。
1835	芯片集成电路/系统 (物联网与边缘AI)	近似计算与容错设计	在能量和面积严格受限的边缘设备中，有选择地容忍计算结果中的小误差，以换取能效和性能的显著提升。	1. 误差度量：定义计算结果Y与精确值Y^之间的误差，如绝对误差$	Y-\hat{Y}	、相对误差\frac{

此表格延续了之前的体系，补充了从芯片制造、新兴材料、量子计算、系统级封装、硅光、新型存储器、数据转换器、物理实现优化、功能安全到近似计算等多个维度的知识，构建了一个更全面的芯片

我们继续补充芯片集成电路领域的其他重要方向，从1836开始，聚焦于测试、可靠性、EDA算法以及更前沿的计算范式。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1836	芯片集成电路/系统 (芯片测试与可测性设计)	自动测试向量生成	为数字电路（特别是包含难以直接控制的内部节点，如深埋逻辑）自动生成能够高效检测制造缺陷（如固定型故障）的输入向量。	1. 固定型故障模型：假设电路中某个节点的逻辑值被永久固定为0（SA0）或1（SA1）。这是最常用的故障模型。 2. 通路敏化：生成测试向量的核心思想。选择一条从故障点到主输出的逻辑通路，通过给通路上其他门的输入赋值，使得通路上的逻辑值变化能传播到输出被观察到。 3. 布尔差分：形式化描述故障传播的条件。电路输出F对某节点xi的布尔差分为dxidF=F(xi=1)⊕F(xi=0)。当dxidF=1时，xi的变化能引起F的变化。	1. D算法：经典的确定性ATPG算法。使用五值逻辑（0,1,D, D’, X）进行回溯搜索。D表示正常电路为1，故障电路为0。算法包括故障激活（将故障点赋值为D）、通路敏化（将D传播到输出）、一致性操作（反向推导输入值，使各门赋值一致）。 2. PODEM算法：在D算法基础上改进，采用更高效的回溯策略。它直接在原始输入上进行搜索，通过目标驱动（建立目标赋值）和回溯来寻找测试向量，避免了内部节点的复杂一致性操作。 3. SAT-based ATPG：将ATPG问题转化为布尔可满足性问题。构造一个CNF公式，当且仅当该公式可满足时，存在能检测该故障的测试向量。使用高效的SAT求解器（如冲突驱动子句学习求解器）来求解。	- 故障覆盖率（检测到的故障数/总故障数）。 - 测试生成时间。 - 测试向量集大小。 - 测试压缩率。
1837	芯片集成电路/系统 (芯片测试与可测性设计)	存储器内建自测试	在芯片内部集成专用的测试电路，能够自动对嵌入式存储器（SRAM， DRAM）进行系统性的测试，检测其单元故障、耦合故障、地址译码故障等。	1. 存储器故障模型：包括单元固定故障、跳变故障、耦合故障、地址译码故障、数据保持故障等。 2. March算法：一类系统性的MBIST算法。其基本操作是：对存储器的每个地址，按特定顺序执行一系列“读/写0/写1”操作。一个经典的March C-算法操作为：{↕(w0)； ↑(r0,w1)； ↑(r1,w0)； ↓(r0,w1)； ↓(r1,w0)； ↕(r0)}，其中箭头表示地址顺序或逆序。	1. March测试模式生成：MBIST控制器通过状态机实现特定的March算法，产生地址、数据和控制信号序列，对存储器进行读写操作，并比较读出数据与预期值。 2. 自诊断与修复：在测试过程中，记录失效地址。利用芯片内置的冗余行/列，通过熔丝、反熔丝或电可编程技术，用冗余单元替换失效单元，实现自修复。 3. 自适应测试：根据工艺角和测试结果，动态调整测试参数（如电压、时序），以更精确地检测边际缺陷，并减少过测试。	- 测试覆盖率（覆盖的故障模型百分比）。 - 测试时间（时钟周期数）。 - 面积开销（相对于存储器本身）。 - 修复率。
1838	芯片集成电路/系统 (可靠性工程)	器件老化与寿命预测	预测晶体管在电热应力下性能的时变性退化（如偏置温度不稳定性、热载流子注入），并评估其对电路寿命的影响。	1. 反应-扩散模型：用于描述NBTI/PBTI。在应力阶段，Si-H/Si-O键断裂，产生界面态（反应）；在恢复阶段，氢原子扩散回界面，部分修复损伤。阈值电压漂移ΔVth∝tn， n约0.1-0.25。 2. 热载流子注入模型：高电场下的热载流子获得足够能量，注入栅氧，产生界面态和氧化层陷阱，导致ΔVth和跨导退化。退化率R∝exp(−Φ/(kT))。 3. 失效时间分布：单个晶体管的失效时间服从对数正态分布。电路的失效时间由最薄弱路径决定，可用极值理论分析。	1. 加速老化测试与模型拟合：在高电压、高温下对器件施加应力，加速老化。测量ΔVth随时间的变化，用幂律或反应-扩散模型拟合，外推至使用条件下的寿命。 2. 基于老化模型的电路仿真：在SPICE模型中加入描述ΔVth， ΔId随时间变化的方程或查找表。进行老化-aware的电路仿真，预测关键路径延迟随时间的增加，评估寿命末期的时序余量。 3. 片上老化监测：在芯片中插入环形振荡器等老化传感器。通过测量其频率的变化，实时或离线地推断电路核心逻辑的老化程度，用于动态补偿（如自适应电压调节）。	- 寿命末期性能退化（如频率下降百分比）。 - 平均失效时间（MTTF，通常目标>10年）。 - 老化传感器精度。 - 加速测试的加速因子。
1839	芯片集成电路/系统 (电子设计自动化)	布局规划与布局	在芯片物理设计的早期，确定各个模块（宏模块，标准单元行）在芯片平面上的形状和位置，以优化线长、时序、拥塞和面积。	1. 线长估计：通常用半周长线长模型：HPWL=(xmax−xmin)+(ymax−ymin)。 2. 布局问题表述：给定一组矩形模块Bi（宽wi，高hi）和网表N，寻找每个模块的位置(xi,yi)，使得：1）模块不重叠；2）芯片轮廓（包络矩形）面积最小化；3）线长、时序等目标优化。	1. 模拟退火：经典的布局算法。随机交换或移动模块，如果新布局代价（线长+面积惩罚）降低则接受，否则以一定概率exp(−ΔCost/T)接受，T为“温度”，逐渐降低。用于处理离散优化。 2. 解析布局：将布局问题转化为一个数学优化问题。例如，将模块视为点，用二次函数∑nets∑(i,j)∈net((xi−xj)2+(yi−yj)2)近似线长，通过求解稀疏线性方程组得到模块位置。然后用力导向或划分方法解决模块重叠。 3. 划分与递归布局：Fiduccia-Mattheyses算法是一种高效的两路划分启发式算法。递归地将电路网表划分为两个子集，使得切割的线网数最少，同时两个子集的大小平衡。在划分的同时，将子集分配到芯片区域。	- 线长（总HPWL）。 - 芯片面积（轮廓面积）。 - 布局后拥塞（全局布线溢出数）。 - 最大路径延迟。
1840	芯片集成电路/系统 (电子设计自动化)	全局与详细布线	在布局确定的模块和单元位置后，为所有电学连接寻找具体的金属走线路径，满足设计规则且不产生短路或开路。	1. 网格图模型：将布线区域离散化为网格，每个网格边或点代表一个布线通道或通孔位置。布线问题转化为在网格图中为每个线网寻找连接其所有端点的斯坦纳树问题。 2. 设计规则：包括线宽、线间距、通孔尺寸、通孔覆盖等约束，通常与工艺层相关。 3. 拥塞：一个布线边或区域内的需求量超过其容量。拥塞预测和避免是关键。	1. 迷宫布线算法：为两个点寻找最短路径。使用Lee算法或A算法在网格图中进行波前扩展，直到目标点被标记，然后回溯得到路径。适用于少量线网或修复。 2. 全局布线：将布线区域划分为全局布线单元，将线网分解为GRCell之间的连接。目标是分配线网到各GRC通道，最小化线长和避免拥塞。常用整数线性规划或迭代改进方法。 3. 详细布线：在全局布线的指导下，在每一层内为每个线网分配具体的走线轨道和通孔位置，严格遵守设计规则。常用基于轨道的布线和无网格布线* 方法。冲突解决是关键。	- 布线完成率（100%为完全布通）。 - 总线长。 - 通孔数量。 - 最大延迟与偏差。
1841	芯片集成电路/系统 (新兴计算架构)	神经形态计算与脉冲神经网络	设计模仿生物神经网络信息处理方式的硬件，使用脉冲（事件）进行稀疏、异步、时空编码的计算。核心是神经元模型和突触可塑性。	1. 积分-发放神经元模型：膜电位u的动态：τmdtdu=−u(t)+RI(t)。当u(t)达到阈值Vth时，神经元发放一个脉冲，u重置为Vreset，并进入不应期。 2. 突触动力学：脉冲到达突触前末梢，引起突触后电流Isyn(t)。常用模型：τsyndtdIsyn=−Isyn+∑kδ(t−tk)，其中tk是脉冲到达时间。 3. 脉冲时序依赖可塑性：一种Hebbian学习规则。突触前后神经元脉冲的时序差Δt=tpost−tpre决定权重变化：$\Delta w \propto exp(-	\Delta t	/\tau)，符号由\Delta t$决定（前发后发增强，后发前发抑制）。
1842	芯片集成电路/系统 (芯片安全)	物理不可克隆函数与硬件安全原语	利用芯片制造过程中固有的、不可控的随机物理差异，为每个芯片生成唯一的、不可克隆的“指纹”，用于身份认证和密钥生成。	1. PUF响应模型：挑战C输入PUF电路，由于内部路径延迟的随机偏差Δi，导致输出响应R的随机性。R=f(C;{Δi})，其中{Δi}是制造引入的随机参数。 2. 可靠性模型：PUF响应会随环境（温度、电压）和老化而变化。定义汉明距离衡量响应的差异性（不同芯片）和稳定性（同一芯片多次测量）。理想PUF应有大的芯片间HD和小的芯片内HD。 3. 熵与随机性：PUF应能从有限的制造偏差中提取出尽可能多的独立、均匀的随机比特，用于构成密钥。	1. 仲裁器PUF：两条对称路径，挑战位控制路径开关。由于制造偏差，两条路径延迟略有不同，仲裁器（D触发器）根据哪条路径先到达输出0或1。响应依赖于延迟差的符号。 2. 环形振荡器PUF：由多个反相器组成环。由于偏差，不同RO的频率略有不同。通过比较两个RO的频率（计数值），输出1位响应。通常使用大量RO对。 3. 响应模糊提取：原始PUF响应存在噪声（比特翻转）。使用纠错码（如BCH码）进行信息调和。从有噪声的PUF响应中提取出稳定、均匀的密钥。辅助数据公开但不泄露密钥信息。	- 唯一性（不同芯片间汉明距离期望值，理想为50%）。 - 可靠性（同一芯片多次测量的汉明距离，理想为0）。 - 随机性（通过NIST测试）。 - 抗机器学习建模攻击能力。
1843	芯片集成电路/系统 (射频/模拟集成电路)	相位噪声与抖动分析	分析振荡器输出信号的相位随机起伏，这种起伏会恶化通信系统的误码率和数据转换器的信噪比。	1. Leeson模型：给出LC振荡器相位噪声功率谱密度的经验公式：$L(\Delta f) = 10\log\left[ \frac{2FkT}{P{sig}} \left(1 + \frac{f_0}{2Q\Delta f}\right)^2 \left(1 + \frac{\Delta f{1/f^3}}{	\Delta f	}\right) \right]，其中F是噪声系数，Q是谐振腔品质因数。<br>2.∗∗时域抖动模型∗∗：相位噪声在时域表现为抖动。周期抖动J{period}是单个周期与其理想周期的偏差。周期−周期抖动J{cc}是相邻周期抖动的差。均方根抖动\sigma_t与相位噪声谱密度\mathcal{L}(f)相关：\sigma_t^2 = \frac{2}{\omega_0^2} \int_{f_L}^{f_H} \mathcal{L}(f) df$。 3. 非线性时变分析：振荡器是非线性时变系统，不能直接用线性时不变噪声模型。冲激灵敏度函数方法可以更准确地计算有源器件噪声对相位噪声的贡献。
1844	芯片集成电路/系统 (功率电子)	宽带隙半导体器件建模	对基于氮化镓、碳化硅等宽带隙材料的功率器件（HEMT, MOSFET）进行精确的物理和电路建模，用于高效、高压、高频的功率转换器设计。	1. 漂移-扩散方程：描述载流子输运的基础。在强电场下，速度饱和效应显著：vd=μE/(1+(E/Ec)β)1/β。 2. 陷阱与动态Rds(on)：GaN HEMT中存在陷阱电荷，在开关过程中被填充/释放，导致动态导通电阻Rds(on)增加，带来附加损耗。 3. 非线性电容：器件的输入电容Ciss、输出电容Coss、反向传输电容Crss都是Vds和Vgs的非线性函数，强烈影响开关速度与损耗。	1. Angelov经验模型：针对GaN HEMT的经典经验模型。漏极电流Id=Ipk(1+tanh(ψ))2(1+λVds)tanh(αVds)，其中ψ是关于Vgs的多项式。模型参数通过拟合实测数据得到。 2. 电荷守恒的电容模型：非线性电容Cij=∂Vj∂Qi必须满足电荷守恒∂Vk∂Cij=∂Vj∂Cik，否则仿真可能不收敛或产生非物理解。模型需确保从电荷Q(V)导出电容。 3. 热网络耦合：功率器件自热严重。建立多阶RC热网络模型，与电学模型耦合。瞬态功耗Pd(t)作为热流输入，求解热网络得到结温Tj(t)，再反馈回电学模型改变参数（如迁移率、阈值电压）。	- 导通电阻 Rds(on)。 - 击穿电压 BVdss。 - 栅极电荷 Qg。 - 输出电荷 Qoss。 - 品质因数 Rds(on)×Qg。
1845	芯片集成电路/系统 (3D集成与先进封装)	硅通孔与微凸点建模	对3D集成中垂直互连的TSV和微凸点的电学、热学和机械特性进行建模，分析其对信号完整性和可靠性的影响。	1. TSV高频电模型：TSV可建模为包含电阻R、电感L、电容C、电导G的传输线。C由TSV与硅衬底之间的二氧化硅隔离层和硅衬底决定。由于硅衬底有损，还存在耦合到衬底的寄生路径。 2. 热应力模型：TSV的铜（~17 ppm/K）和硅（~2.6 ppm/K）热膨胀系数不匹配，在温度变化时产生热应力σ=EαΔT，可能导致硅开裂或界面分层。 3. 微凸点电热模型：微凸点（如焊料）电阻小，但在高频下电流趋肤效应明显。其电导率随温度变化显著，且是热传导的主要瓶颈之一。	1. 全波电磁仿真：使用HFSS、CST等工具，基于有限元法，对TSV和周围结构的电磁场进行精确三维求解，提取其S参数和等效电路模型。 2. 解析模型与拟合：对特定TSV结构（如同轴、接地屏蔽），有解析的RLCG公式。更一般的情况，可通过参数扫描和三维仿真，建立几何参数（直径、高度、间距、氧化层厚度）到RLCG的查找表或拟合公式。 3. 有限元热-力耦合分析：建立包含TSV、凸点、芯片、衬底、散热器的三维有限元模型。施加功率载荷和温度循环载荷，求解温度场和应力/应变场，评估热机械可靠性。	- TSV寄生电阻/电感/电容。 - 信号插入损耗与串扰。 - 热阻（从芯片到封装）。 - 热机械应力（MPa）。 - 电迁移寿命。
1846	芯片集成电路/系统 (新兴材料与器件)	铁电晶体管与负电容效应	利用铁电材料（如掺杂HfO2）的负电容效应，实现亚阈值摆幅低于60mV/dec的陡峭开关晶体管，用于超低功耗逻辑。	1. Landau-Khalatnikov方程：描述铁电材料极化P与电场E的动态关系：ρdtdP+αP+βP3+γP5=E，其中α<0导致双稳态，β,γ>0。 2. 铁电-介电串联模型：在FeFET中，铁电层与介电层（MOS栅氧）串联。总电容Ctotal=(1/Cfe+1/Cox)−1。当铁电层工作在负电容区（Cfe<0）时，Ctotal>Cox，导致栅压放大。 3. 迟滞与记忆窗口：铁电材料的P−E回线导致Id−Vg转移特性存在迟滞。回线宽度对应于记忆窗口，可用于存储器应用。	1. TCAD器件仿真：在Sentaurus等工具中，将铁电材料作为一层加入器件结构，并求解耦合的泊松方程、载流子连续性方程和L-K方程，自洽求解电势、载流子浓度和极化分布，得到Id−Vg特性。 2. 紧凑模型开发：将铁电层等效为一个非线性电容Qfe(Vfe)，与传统的MOSFET模型（如BSIM）串联，构建FeFET的紧凑模型，用于电路仿真。 3. 迟滞建模与电路设计：对于逻辑应用，需要将迟滞窗口减小到可忽略的程度，或通过电路技术（如预编程）将其固定在一个状态。对于存储器应用，则需要利用稳定、可区分的两个极化状态。	- 亚阈值摆幅SS (mV/dec)。 - 记忆窗口 (V)。 - 开关比 Ion/Ioff。 - 耐久性（极化翻转次数）。
1847	芯片集成电路/系统 (设计验证)	覆盖率驱动的验证	定义、收集和分析功能覆盖率数据，以评估验证测试是否充分探索了设计的行为空间，指导验证向未覆盖区域进行。	1. 覆盖模型：将设计的功能空间抽象为一组覆盖点。覆盖点：一个变量或表达式的特定值或值域。交叉覆盖：多个覆盖点的组合。断言：描述属性，其触发也可视为覆盖事件。 2. 覆盖空间与洞：所有可能的覆盖点组合构成覆盖空间。仿真是对这个空间的采样。未采样到的区域即为“覆盖洞”。 3. 覆盖度量：代码覆盖率（行、分支、条件、翻转）、功能覆盖率、断言覆盖率。功能覆盖率是验证完备性的关键。	1. 覆盖组定义：在SystemVerilog中，使用`covergroup`定义覆盖点。可以指定仓（bin），自动或手动。在仿真过程中，覆盖组会自动采样并记录。 2. 约束随机激励生成：通过施加随机但受约束的输入激励，以探索巨大的功能空间。通过调整约束的权重，引导随机过程偏向未覆盖的区域。 3. 反馈与回归：仿真后分析覆盖率报告，识别覆盖洞。手动分析原因，并相应调整测试序列、约束或直接编写定向测试。此过程迭代进行，直至覆盖率达标。	- 功能覆盖率百分比。 - 代码覆盖率百分比。 - 发现Bug数量/验证周期。 - 达到目标覆盖率所需的仿真时间。
1848	芯片集成电路/系统 (信号与电源完整性)	同步开关噪声与电源分配网络设计	当大量输出驱动器同时开关时，瞬间变化的电流在电源/地网络的寄生电感上产生电压波动（ΔI噪声），可能引起逻辑错误。	1. 电源分配网络阻抗：PDN的目标是在关心的频率范围内（从直流到目标频率）提供低阻抗路径。目标阻抗Ztarget=ImaxVdd×Ripple%。PDN阻抗Z(f)是封装、PCB、芯片上各级去耦电容和寄生效应的综合体现。 2. 频域分析与目标阻抗：在频域分析PDN的Z(f)，确保在所有频率下Z(f)<Ztarget。这通常通过合理放置不同容值的去耦电容来实现，以覆盖从高频到低频的阻抗需求。 3. 传输线模型与谐振：电源/地平面对构成平板传输线，有其特征阻抗和传播常数。不连续的阻抗点和腔体尺寸会引发谐振，导致特定频率点阻抗尖峰。	1. 频域仿真与去耦电容优化：使用电磁场仿真提取封装的RLC寄生参数，结合PCB和芯片模型，在频域仿真Z(f)。通过协同仿真和优化算法，自动选择去耦电容的种类、数量和位置，以最小的成本（面积， BOM）满足目标阻抗曲线。 2. 时域仿真：在SPICE等电路仿真器中，用集总RLC网络模拟PDN，并结合翻转的I/O缓冲器模型（如IBIS模型），进行时域瞬态分析，直接观察电源轨上的噪声波形。 3. 片上稳压器与主动噪声消除：在芯片上集成分布式LDO或开关稳压器，提供快速的局部响应。或采用主动噪声消除电路，检测电源噪声并注入一个反相抵消电流。	- 电源噪声峰值 (mV)。 - PDN目标阻抗 (mΩ)。 - 自谐振频率 (MHz)。 - 所需去耦电容总容值。
1849	芯片集成电路/系统 (光电集成与硅光)	硅基光调制器设计	利用硅材料的等离子体色散效应或载流子注入效应，改变波导的有效折射率，从而调制通过的光波的相位或强度。	1. 等离子体色散效应：硅中自由载流子浓度变化ΔN， ΔP导致折射率Δn和吸收系数Δα变化：Δn=−8.8×10−22ΔNe−8.5×10−18(ΔNh)0.8, Δα也有类似关系。这是最常用的调制机制。 2. 电光效应：硅本身没有强的线性电光效应。但通过应力或结合其他材料（如铌酸锂）可以引入。 3. 调制器结构：马赫-曾德尔干涉仪：光在两条臂中分别经历不同的相位变化Δφ，干涉后强度I∝cos2(Δφ/2)。微环谐振腔：谐振波长λres对折射率变化极敏感，Δλres∝Δn，可用于强度调制。	1. 相移器设计优化：在MZI的一条臂或微环中嵌入PN或PIN二极管。通过施加反向偏压（耗尽区调制）或正向电流（载流子注入）改变载流子浓度，从而改变折射率。优化掺杂分布、结的位置和波导结构，以实现高相移效率（VπL）和低损耗。 2. 带宽与啁啾分析：调制带宽受限于载流子寿命和RC时间常数。对于正向注入的PIN调制器，载流子寿命是主要限制。对于反向偏置的PN结，结电容和驱动电阻构成RC限制。小信号等效电路模型用于分析电学带宽。 3. 行波电极设计：为了匹配光波和电调制信号的传播速度，需要设计行波电极（如共面波导）。通过优化电极几何尺寸，使微波有效折射率nm接近光波有效折射率nopt，以提高带宽。	- 调制效率 VπL(V·cm)。 - 3-dB电学带宽 (GHz)。 - 插入损耗 (dB)。 - 消光比 (dB)。 - 功耗 (fJ/bit)。
1850	芯片集成电路/系统 (系统级协同设计)	芯片-封装-系统协同设计与分析	在早期设计阶段，同时考虑芯片、封装和PCB之间的相互作用（电源、信号、热、应力），进行多物理场、跨层次的协同优化。	1. 多物理场耦合：电-热耦合：功耗分布影响温度分布，温度又影响电阻、漏电等电学参数。电-应力耦合：热膨胀不匹配产生应力，应力通过压阻效应改变载流子迁移率。 2. 层级化模型与模型降阶：对每个子系统（芯片、封装、PCB、散热器）建立详细模型（如全波电磁、FEM热模型），然后通过模型降阶方法（如PRIMA，平衡截断）生成其紧凑的、端口化的行为模型，用于系统级联合仿真。 3. 设计空间探索：设计变量包括芯片布局、凸点/TSV分布、封装布线、散热方案等。目标函数是性能、功耗、面积/体积、成本、可靠性等的组合。这是一个多目标、多约束、高维、非线性的优化问题。	1. 多领域仿真平台集成：使用支持协同仿真的平台（如ANSYS Electronics Desktop, Cadence Clarity 3D Solver），或在各领域专用工具（HFSS, Icepak, Mechanical）间通过脚本实现数据交换和流程自动化。 2. 电-热-应力顺序/迭代耦合仿真：顺序法：先进行电学仿真得到功耗分布，作为热仿真的输入；热仿真得到温度场，作为应力仿真的输入（热载荷）；应力仿真得到形变和应力。迭代法：将电、热、应力方程联立求解，或进行迭代直到结果收敛。 3. 基于代理模型的优化：由于高保真仿真极其耗时，通过实验设计采样设计空间，运行仿真得到样本数据。然后用克里金或多项式混沌展开等构建代理模型（元模型）。在代理模型上进行快速的多目标优化算法（如NSGA-II），找到帕累托前沿，再对候选点进行高保真仿真验证。	- 系统级性能（如总带宽，能效）。 - 最热点温度。 - 信号完整性（眼高，眼宽）。 - 电源完整性（噪声裕量）。 - 机械应力（最大主应力）。

特别聚焦于芯片集成电路领域中矢量分析、矩阵数学、非线性代数和概率统计等核心数学工具与方法论的深度应用。这些构成了芯片设计与制造背后坚实的理论基础。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1851	芯片集成电路/系统 (计算电磁学与多物理场)	全波电磁仿真中的矢量有限元法	求解三维复杂结构（如高速封装、天线、片上无源器件）中的麦克斯韦方程组，精确获取其S参数和场分布。核心是处理矢量场（电场E、磁场H）的旋度和散度。	1. 频域矢量波动方程：从麦克斯韦方程组推导出电场满足的矢量亥姆霍兹方程：∇×(μr1∇×E)−k02ϵrE=0，并施加适当的边界条件（如理想导体、辐射边界）。 2. 弱形式与变分问题：将边值问题转化为寻找试探函数 E∈H(curl;Ω)，使得对所有测试函数 F满足弱形式：∫Ω[μr1(∇×E)⋅(∇×F)−k02ϵrE⋅F]dΩ=0。这自然满足了切向场的连续性。 3. 矢量基函数：使用Nédélec 基函数对计算域进行离散。该基函数定义在网格棱边上，其切向分量连续，法向分量允许不连续，完美描述电磁场的物理特性。	1. 有限元离散与矩阵组装：将计算域Ω剖分为四面体或六面体网格，在每个单元上使用矢量基函数展开未知电场：E=∑i=1NeiNi。代入弱形式，生成一个大型、稀疏的复对称（或非对称）线性方程组 [K]{e}={b}，其中[K]是系统矩阵。 2. 迭代求解器与预条件子：由于矩阵[K]巨大且条件数可能较差，使用Krylov 子空间迭代法（如GMRES， BiCGSTAB）求解。结合代数多重网格或不完全分解预条件子加速收敛。 3. 后处理：从解得的系数{e}计算场分布、S参数、品质因数Q、辐射效率等。	- 求解精度（S参数误差）。 - 内存消耗与计算时间。 - 矩阵条件数。 - 网格质量与自适应加密收敛性。
1852	芯片集成电路/系统 (电子设计自动化算法)	电路仿真中的稀疏矩阵求解	对由基尔霍夫定律列写的电路方程（改进节点法）形成的超大规模稀疏线性/非线性方程组进行高效、稳定的求解。这是SPICE类仿真器的核心。	1. 改进节点分析方程：电路方程可写为微分代数方程组形式：F(x˙(t),x(t),t)=0。应用隐式积分法（如后向欧拉、梯形法）将其离散化为非线性代数方程组：G(xn)=0。 2. 牛顿-拉夫森法线性化：在每次牛顿迭代k中，求解线性方程组 J(k)Δx(k)=−G(x(k))，其中J=∂G/∂x是雅可比矩阵，通常是对称/非对称的稀疏矩阵。 3. 矩阵图与消去树：矩阵J的非零结构对应一个有向图。通过图论分析，可以预判高斯消元过程中产生的新非零元（填充元），并优化消元顺序以减少填充和运算量。	1. KLU算法：专为电路矩阵设计的直接求解器。核心步骤：1) 加权以改善对角优势；2) 图论排序（如AMD算法）以减少填充元；3) 符号分解确定消去树和非零结构；4) 数值分解（LU分解）；5) 前代回代求解。对大多数电路矩阵非常高效。 2. 迭代法预条件：对于超大规模问题，直接法内存消耗大，可采用迭代法（如GMRES）。关键在于构造高效的预条件子，如不完全LU分解或基于电路物理的分裂预条件子，以近似J−1。 3. 并行化求解：利用多核CPU或GPU，对矩阵的符号分解、数值分解、前代回代等步骤进行并行化。多波前法是并行直接法的一种流行选择，它将矩阵分解为多个独立或弱相关的子块并行处理。	- 矩阵求解时间（占仿真总时间比）。 - 填充元数量。 - 迭代法收敛所需的迭代次数。 - 并行加速比。
1853	芯片集成电路/系统 (计算光刻)	基于非线性优化的光源-掩模协同优化	在逆光刻中，将光源和掩模图形同时作为自由度，在频域或空域中构建非线性优化问题，以最大化工艺窗口。	1. SOCS近似下的目标函数：在部分相干成像的和之相干系统模型下，光强I是相干系统的卷积和。目标函数常设为图形误差的L2范数：E=∑iwi∥Ii(M,J)−Itarget∥2，其中J是光源，M是掩模。 2. 约束与正则化：掩模M的取值有物理约束（如二值化0/1，或三相）。需加入正则化项R(M)（如总变分）以控制掩模复杂度和制造可行性。 3. 变量与梯度：优化变量包括光源的像素强度Jpq和掩模的像素透射率Mmn。目标函数E对Jpq和Mmn的梯度（Frechet导数）可以解析推导。	1. 梯度下降与投影：使用基于梯度的方法迭代更新：Jk+1=PJ(Jk−α∇JE)， Mk+1=PM(Mk−α∇ME)，其中PJ,PM是投影算子，将结果约束在可行集内（如光源非负且能量固定，掩模取值离散）。 2. 伴随变量法求梯度：在变量维度极高时，直接计算梯度计算量大。利用伴随方法，只需一次正向计算（计算光强I）和一次反向传播（计算伴随场），即可高效求出所有变量的梯度，计算复杂度与变量数几乎无关。 3. 随机梯度下降与深度学习：将逆光刻视为一个图像到图像的转换问题，用深度学习（如U-Net）学习从目标图形到优化掩模的映射。训练时需要大量数据，但在线推理极快。SGD用于训练网络权重。	- 工艺窗口面积增益。 - 优化后MEEF（掩模误差增强因子）。 - 光源和掩模的复杂度。 - 优化算法收敛所需的迭代次数/时间。
1854	芯片集成电路/系统 (器件物理与建模)	基于玻尔兹曼输运方程的载流子输运	在纳米尺度下，当器件特征长度与载流子平均自由程相当时，漂移-扩散模型失效，需用更基本的玻尔兹曼输运方程描述载流子统计行为。	1. 玻尔兹曼输运方程：$\frac{\partial f}{\partial t} + \vec{v} \cdot \nabla_r f + \frac{q\vec{E}}{\hbar} \cdot \nabla_k f = \left. \frac{\partial f}{\partial t} \right	_{coll}。其中f(\vec{r}, \vec{k}, t)是分布函数，描述了在位置\vec{r}、波矢\vec{k}处发现电子的概率。右边是碰撞项。<br>2.∗∗矩方程法∗∗：对BTE乘以1, \hbar k, E(k)等并对k积分，得到宏观量的守恒方程（连续性、动量、能量方程）。但需要闭合假设（如假设分布函数形式），引入∗∗迁移率模型、能量依赖的驰豫时间∗∗。<br>3.∗∗散射积分∗∗：碰撞项\left. \frac{\partial f}{\partial t} \right	{coll} = \sum{s} \int [W{s}(\vec{k}', \vec{k})f(\vec{k}’)[1-f(\vec{k})] - W{s}(\vec{k}, \vec{k}')f(\vec{k})[1-f(\vec{k}’)]] d\vec{k}’，其中W_s$是散射概率，涉及声子、电离杂质等散射机制。
1855	芯片集成电路/系统 (统计时序分析与良率优化)	统计静态时序分析	考虑工艺参数（如L,Vth,Tox）的随机波动（服从多元正态分布），计算电路时序（建立时间、保持时间）的概率分布，而不仅是检查最差情况。	1. 参数化延时模型：门延时d和输出转换时间s是随机工艺参数向量P的函数：d=d0+∑iaiΔPi+∑i,jbijΔPiΔPj+...。通常用一阶线性模型近似：d≈d0+ATΔP，其中A是灵敏度向量。 2. 路径延时分布：路径延时Dpath=∑gatesdg是多个随机变量的和。若dg是相关的（因共享全局参数），则Dpath的分布需考虑协方差矩阵。 3. 时序约束的概率形式：建立时间约束：P(Tclk−Tdata−Tsetup>0)≥Ytarget，其中Ytarget是目标良率。计算满足此条件的统计时序余量。	1. 基于矩的传播：计算每个门延时的均值μd和方差σd2，以及门间的协方差。通过线性叠加，计算路径延时的均值μD和方差σD2。假设路径延时服从正态分布，则良率Y=Φ(σDμD−Treq)，其中Φ是标准正态CDF。 2. 蒙特卡洛仿真：从工艺参数的联合分布中抽取大量样本，对每个样本进行完整的确定性STA，得到路径延时的经验分布。精度高但计算成本巨大，常用于验证。 3. 重要性采样与稀有事件分析：对于高良率（如>99.9%）要求，失效是稀有事件。通过改变采样分布，使其更倾向于失效区域，然后对结果进行加权修正，可以大幅减少蒙特卡洛所需的样本数。	- 统计时序余量（在目标良率下）。 - 路径延时分布（均值，标准差）。 - 时序良率估算值。 - 参数敏感性分析（主导因素）。
1856	芯片集成电路/系统 (机器学习加速器设计)	训练中的随机优化与反向传播	设计支持深度学习训练（特别是反向传播算法）的专用硬件，其核心是高效计算梯度和更新参数，涉及大量矩阵运算和随机迭代。	1. 随机梯度下降：参数更新公式 θt+1=θt−η∇θL(f(xi;θ),yi)，其中(xi,yi)是一个mini-batch的数据，L是损失函数。SGD的方差影响收敛速度。 2. 反向传播算法：利用链式法则计算损失函数对每一层参数的梯度。本质上是雅可比矩阵和梯度向量的连续乘法和累加。前向传播：a(l)=f(z(l)), z(l)=W(l)a(l−1)+b(l)。反向传播：δ(l)=((W(l+1))Tδ(l+1))⊙f′(z(l))， ∂W(l)∂L=δ(l)(a(l−1))T。 3. 自适应优化器：如Adam，记录梯度的一阶矩（均值）mt和二阶矩（未中心化的方差）vt估计，并用于更新：mt=β1mt−1+(1−β1)gt, vt=β2vt−1+(1−β2)gt2， θt+1=θt−η⋅m^t/(v^t+ϵ)。	1. 脉动阵列与数据流：针对矩阵乘法C=A×B的核心操作，设计二维处理单元阵列，使数据和部分结果在单元间按“节拍”流动，实现高并行度和数据复用。是TPU等架构的核心。 2. 梯度计算硬件：反向传播需要计算矩阵乘法和激活函数导数。硬件需支持前向和反向两种模式的数据流。权重固定或输出固定的数据流映射可最大化重用。 3. 随机数生成与混合精度：SGD需要高质量的随机数来选择mini-batch和进行Dropout等操作。硬件集成高质量随机数生成器。使用混合精度训练（FP16/FP32），在保持收敛性的同时提升吞吐、降低能耗，但需处理梯度下溢和损失缩放。	- 训练吞吐量（样本/秒或FLOPS）。 - 能效（训练任务总能耗）。 - 收敛到目标精度所需的时间/迭代次数。 - 硬件利用率（特别是乘加单元）。
1857	芯片集成电路/系统 (工艺与器件仿真)	工艺模拟中的偏微分方程求解	模拟离子注入、扩散、氧化等工艺步骤，需要求解描述粒子（杂质、点缺陷）输运和反应的非线性偏微分方程组。	1. 扩散方程：考虑浓度梯度、电场驱动和点缺陷相互作用。对于杂质C， ∂t∂C=∇⋅(D∇C−kTqDC∇ψ)+R，其中D是扩散系数（可能依赖于浓度和点缺陷浓度），ψ是电势，R是反应项。 2. 点缺陷方程组：间隙原子I和空位V的浓度也遵循类似的输运方程，并与杂质发生反应，如C+I⇌CI（杂质-间隙对）。 3. 氧化模型：Deal-Grove模型：氧化层厚度Xox满足 Xox2+AXox=B(t+τ)。在薄氧化层区需用更复杂的模型。应力影响氧化速率。	1. 有限差分/有限体积法离散：在结构化的网格上，用中心差分、迎风格式等离散对流项和扩散项，将PDE转化为常微分方程组 dtdu=F(u)。 2. 非线性求解与时间推进：由于扩散系数D和反应项R强烈依赖于未知量u，离散后的方程是刚性、非线性的。采用隐式时间积分法（如后向欧拉、BDF）保证稳定性。在每个时间步，需用牛顿法求解非线性代数方程组。 3. 自适应网格与移动网格：工艺过程中，杂质分布前沿和界面位置会变化。采用自适应网格加密/粗化或在移动的界面附近使用贴体网格，以提高计算效率和精度。	- 杂质浓度分布（与SIMs测量对比）。 - 结深与方块电阻。 - 氧化层厚度与界面态密度。 - 计算时间与内存使用。
1858	芯片集成电路/系统 (良率分析与提升)	基于空间统计的缺陷与良率建模	芯片制造中的随机缺陷（如颗粒、桥接、断开）在晶圆上的分布并非完全随机，而是具有空间相关性。建模这种相关性以更准确预测良率并指导设计优化。	1. 缺陷聚类模型：缺陷到达过程不再是简单的泊松过程。常用负二项分布模型：P(k)=k!Γ(α)Γ(k+α)1−(1+λ/α)−α(α/λ)α(λ/λ+α)k，其中λ是平均缺陷数，α是聚类参数（越小聚类越强）。 2. 关键面积分析：缺陷导致电路失效的概率取决于缺陷尺寸分布f(x)和关键面积函数Ac(x)，后者表示缺陷直径为x时能导致电路失效的敏感区域面积。平均故障数 λ=∫D0Ac(x)f(x)dx，其中D0是缺陷密度。 3. 空间相关性函数：用变异函数或协方差函数描述缺陷密度在晶圆上的空间结构。例如，指数模型：C(h)=σ2exp(−h/ϕ)，其中h是两点距离，ϕ是相关范围。	1. 基于泊松-威布尔的复合模型：假设缺陷数服从泊松分布，单个缺陷导致失效的概率服从威布尔分布。整体良率 Y=exp[−∫(x/x0)mf(x)dx]，其中m,x0是威布尔分布的形状和尺度参数。 2. 空间插值（克里金法）：利用有限测试点的测量数据（如缺陷密度、电性参数），通过克里金法（一种最佳线性无偏估计）预测整个晶圆的空间分布图。普通克里金假设均值恒定，估计值 Z^(s0)=∑i=1nλiZ(si)，权重λi通过最小化估计方差并满足无偏条件得到。 3. 设计规则优化与冗余：基于关键面积分析，优化金属间距、接触孔尺寸等设计规则以减少对缺陷的敏感性。在存储器等阵列结构中，加入冗余行/列以替换有缺陷的部分。冗余方案的设计是一个组合优化问题。	- 模型预测良率与实际产线良率的吻合度。 - 缺陷聚类参数 α。 - 关键面积与特征尺寸的比值。 - 冗余修复效率。
1859	芯片集成电路/系统 (射频与混合信号)	相位噪声与抖动的概率分析	振荡器的相位噪声本质上是随机过程，导致输出信号的相位ϕ(t)是随机游走。其统计特性决定了通信系统的误码率。	1. 振荡器的非线性时变随机微分方程：dϕ/dt=ω0+Γ(t)n(t)，其中ω0是自由振荡频率，n(t)是白噪声源，Γ(t)是周期时变的冲激灵敏度函数，描述了n(t)对相位的影响强度。 2. 相位扩散过程：在ISF理论下，相位偏移ϕ(t)是一个维纳过程（布朗运动）：ϕ(t)=∫0tΓ(τ)n(τ)dτ。其功率谱密度在频偏Δf处为 Sϕ(Δf)=2Δf2Γrms2Sn，其中Γrms是ISF的均方根值，Sn是白噪声的功率谱密度。这解释了1/f2相位噪声。 3. 抖动：相位噪声在时域表现为时序抖动。周期抖动Jper的方差 σper2=ω022∫fLfHSϕ(f)(2sin(πfT0))2df，其中T0是周期。	1. 周期稳态与噪声分析：通过电路仿真（PSS+PNOISE）计算出ISF和各个噪声源的贡献，然后积分得到Sϕ(f)。这是最准确的方法。 2. 相位域仿真：构建相位域的随机微分方程模型，用随机微分方程数值解法（如欧拉-丸山法）产生相位噪声的时域样本，或直接计算其统计特性。 3. BER计算：对于通信系统，相位噪声导致接收信号星座点旋转。假设相位误差θ为零均值、方差为σθ2的高斯随机变量，则误码率 BER≈21erfc(SNRsin(π/M)/2)（对于M-PSK，忽略幅度噪声）。其中σθ2可以从积分相位噪声得到。	- 相位噪声功率谱密度 L(Δf)。 - 积分相位噪声方差 σϕ2(rad²)。 - 均方根周期抖动 σper(s)。 - 由相位噪声导致的系统误码率恶化。
1860	芯片集成电路/系统 (高性能计算与架构)	稀疏矩阵求解的硬件加速	科学计算、电路仿真、机器学习等众多应用的核心是求解大型稀疏线性系统 Ax=b。设计专用硬件（如FPGA， ASIC）来加速稀疏矩阵的分解与求解。	1. 稀疏矩阵存储格式：CSR：行偏移、列索引、非零元值。CSC：列偏移、行索引、非零元值。ELLPACK：适合结构化稀疏矩阵。不同的格式影响数据访问模式和并行性。 2. 稀疏矩阵运算：稀疏矩阵-向量乘是迭代求解器（如CG， GMRES）的核心内核。计算 y=Ax需要高效处理不规则的内存访问。 3. 稀疏直接法的图模型：稀疏Cholesky/LU分解的填充元模式由矩阵的消去树决定。树的结构决定了任务间的依赖关系和并行潜力。	1. SpMV硬件架构：设计专用流水线，并行处理多行/多列。通过行分块、CSR5 等格式优化不规则访存。使用片上缓存/缓冲重用x向量的元素。FPGA上可利用HLS 或RTL 实现高度定制化的数据流。 2. 稀疏分解的并行化：对消去树进行多波前分解。将树中独立的子树（波前）映射到不同的处理单元并行分解。波前内部采用稠密矩阵运算（BLAS3），这已被高度优化。 3. 迭代求解器的硬件实现：在FPGA上实现整个CG或GMRES算法。将向量运算（点积、AXPY）、SpMV和预条件子应用全部硬化。关键挑战是数据依赖和控制流的管理，以及标量运算（如收敛判断）的流水化。	- 性能（GFLOPS或求解时间）。 - 能效（GFLOPS/W）。 - 内存带宽利用率（Bytes/FLOP）。 - 加速比（相对于通用CPU）。

总结：

这张补充表格深入探讨了四大数学支柱在芯片领域的关键应用：

矢量分析：是计算电磁学（1851）和高级器件输运理论（1854）的基石，用于描述场和载流子在空间中的变化。
矩阵数学：是几乎所有大规模数值仿真的核心，从电路求解（1852）、EDA布局（1839）到机器学习训练（1856）和稀疏计算加速（1860），高效处理稀疏/稠密矩阵是性能关键。
非线性代数：是电路仿真（牛顿法）、工艺模拟（1857）和计算光刻逆问题（1853）的核心求解工具，处理由物理定律导出的非线性方程组。
概率统计：贯穿芯片生命周期的灵魂，从统计时序分析（1855）、良率建模（1858）、可靠性预测（1838）到相位噪声（1859）和机器学习训练（1856），用于量化不确定性、建模随机性并优化稳健性。

编号的芯片集成电路知识，进一步深化在矢量分析、矩阵数学、非线性代数、概率统计等领域的应用，并覆盖从量子物理到系统架构的更多前沿方向。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1861	芯片集成电路/系统 (量子计算与量子器件)	量子点中自旋量子比特建模	在半导体（如硅、锗）量子点中，一个电子的自旋（上/下）构成一个量子比特。核心是描述其在磁场、电场和交换相互作用下的演化与控制。	1. 单量子比特哈密顿量：在静态磁场B0和振荡磁场B1(t)下，H=−21σ⋅B⋅gμB，其中σ是泡利矩阵向量，g是朗德因子，μB是玻尔磁子。这导致拉莫尔进动。 2. 双量子比特交换相互作用：两个相邻量子比特的自旋通过海森堡交换相互作用耦合：Hex=J(t)S1⋅S2，其中J(t)可通过电极电压调节势垒高度来调控，是实现两比特逻辑门的基础。 3. 电荷噪声与退相干：电场的随机波动（电荷噪声）通过自旋-轨道耦合或g因子涨落，导致量子比特相位随机化，用退相干时间T2∗和T2描述。	1. 薛定谔方程求解：量子态∣ψ(t)⟩的演化由iℏdtd∣ψ⟩=H(t)∣ψ⟩决定。对于控制脉冲J(t)或B1(t)，通过数值积分（如龙格-库塔法）求解，得到量子门（如单比特旋转、两比特iSWAP门）的保真度。 2. 主方程与Lindblad算符：考虑退相干（弛豫和退相位），量子系统的演化用主方程描述：dtdρ=−ℏi[H,ρ]+∑iγi(LiρLi†−21{Li†Li,ρ})，其中ρ是密度矩阵，Li是跳变算符。 3. 随机薛定谔方程：模拟噪声的影响，将哈密顿量写为H(t)=H0(t)+Hnoise(t)，其中Hnoise(t)是随机过程（如高斯过程）。求解多个噪声轨迹，平均后得到与主方程一致的结果。	- 单/两比特门保真度 (>99.9%)。 - 弛豫时间 T1，退相干时间 T2, T2∗。 - 交换耦合强度 J的可调范围。 - 状态读取保真度。
1862	芯片集成电路/系统 (新材料与器件物理)	二维材料（如MoS₂）晶体管建模	单层或少层过渡金属硫族化合物作为沟道材料，其能带结构、输运性质与体硅有本质区别。核心是求解紧束缚模型或k·p模型下的量子输运。	1. 紧束缚模型哈密顿量：H=∑i,jtijci†cj，其中tij是不同原子轨道间的跳跃积分，ci†和cj是产生和湮灭算符。能带En(k)通过对角化哈密顿量得到。 2. k·p微扰理论：在能带极值点（如K点）附近，将布洛赫函数展开，得到有效哈密顿量。对于MoS₂，是大带隙、强自旋轨道耦合的狄拉克型哈密顿量，可用于解析求解载流子色散关系。 3. 量子输运与非平衡格林函数：电流I=h2e∫dET(E)[fS(E)−fD(E)]，其中T(E)=Tr[ΓSGRΓDGA]是透射系数，GR/A是推迟/超前格林函数，ΓS/D是源/漏的自能。	1. NEGF-DFT自洽计算：结合非平衡格林函数方法（计算量子输运）和密度泛函理论（计算电子结构），在原子尺度自洽求解泊松方程和薛定谔方程。计算开销极大，用于探索物理机理和校准紧凑模型。 2. 紧凑模型开发：基于物理（如k·p模型）或通过数据拟合，建立类似于MOSFET的IV和CV解析模型，用于电路仿真。需描述带隙、有效质量、迁移率、量子电容等与层数和应变的依赖关系。 3. 带隙与功函数工程：通过应力或异质结堆叠（如WS₂/MoS₂）来调制能带对齐和隧穿概率，设计新型隧穿晶体管或光电器件。	- 开关比 Ion/Ioff。 - 亚阈值摆幅SS。 - 载流子迁移率。 - 接触电阻。
1863	芯片集成电路/系统 (先进封装与异构集成)	芯粒互连的信号完整性协同分析	在多芯粒系统中，超短距离、超高密度的互连（如先进接口总线AIB, BOW）面临严重的码间干扰、反射和串扰。需在系统级进行通道的协同设计与分析。	1. 传输线理论与S参数：互连通道可建模为有损传输线网络。在频域用S参数矩阵描述：[b1b2]=[S11S21S12S22][a1a2]，其中a,b是入射/反射波。 2. 信道脉冲响应与卷积：时域冲激响应h(t)是S参数S21(f)的逆傅里叶变换。接收端电压Vout(t)=Vin(t)⊗h(t)+n(t)， ⊗是卷积。 3. 统计眼图与浴缸曲线：在考虑抖动和噪声的统计分布后，眼图张开度（眼高、眼宽）是一个统计量。浴缸曲线是误码率BER随采样时刻和判决阈值变化的等高线图。	1. 通道S参数建模与级联：分别提取封装、基板、互连线的S参数（通过全波仿真或测量），然后通过混合模式S参数和网络级联（如T矩阵乘法）得到整个通道的响应。 2. 时域仿真与均衡：在SPICE或专用通道仿真器中，将S参数拟合为有理函数或卷积模型，进行时域仿真。加入发送端的前馈均衡和接收端的连续时间线性均衡或判决反馈均衡的模型，通过搜索算法（如最小均方误差）优化均衡器抽头系数。 3. 统计分析与最坏情况：对抖动（随机抖动、有界不相关抖动、周期性抖动）和串扰进行统计建模。通过蒙特卡洛仿真或快速统计眼图算法（如峰值失真分析的统计扩展）生成浴缸曲线，评估在目标BER下的时序/电压余量。	- 通道插损 (@Nyquist频率)。 - 回波损耗。 - 统计眼图眼高/眼宽 (在目标BER下)。 - 均衡后的信噪比代价。
1864	芯片集成电路/系统 (存内计算与模拟计算)	基于存储器阵列的矩阵向量乘加速	利用非易失存储器（如RRAM, PCM）的交叉开关阵列，在其交叉点存储权重（电导值），通过欧姆定律和基尔霍夫电流定律，在模拟域并行完成矩阵向量乘法，能效远超数字架构。	1. 矩阵向量乘的物理实现：输入电压向量V施加在字线上，权重矩阵W由忆阻器电导Gij表示，位线电流Ij=∑iGijVi，即 I=WTV。这是原位计算。 2. 器件非理想性建模：忆阻器电导存在非理想因素：1) 有限的电导状态数和动态范围；2) 写入噪声和漂移；3) 器件间涨落（Cycle-to-Cycle, Device-to-Device）；4) IR压降导致实际电压偏离设定值。 3. 外围电路的非理想性：数模转换器/模数转换器的有限精度、读出放大器的偏移、线电阻等都会引入误差。	1. 映射与编码：将浮点权重矩阵W量化为有限的电导状态。需考虑电导值的对称性和动态范围。常使用多值权重或差分对结构来表示有符号权重。 2. 迭代写入与验证：由于器件写入的随机性，需要写入-验证-再写入的迭代过程来将电导精确地设定到目标值。这会增加编程时间和能耗。 3. 混合信号处理与校准：在模拟域完成乘加后，用高精度ADC将电流和转换为数字值。通过片上校准技术（如测量参考单元、后台训练）来补偿DAC/ADC的非线性和器件漂移。结合数字残差计算处理高精度部分。	- 计算能效 (TOPS/W)。 - 计算密度 (TOPS/mm²)。 - 矩阵向量乘的等效精度 (比特)。 - 编程收敛所需的脉冲数。
1865	芯片集成电路/系统 (生物芯片与传感)	离子敏感场效应晶体管生物传感	ISFET将传统的MOSFET栅极替换为对特定离子（如H⁺）敏感的膜，其表面电位随离子浓度变化，从而调制沟道电流，用于pH或DNA测序等。	1. 表面电位模型：对于H⁺敏感的栅介质（如SiO₂, Al₂O₃, Ta₂O₅），表面电位Ψ0与pH值的关系由Site-Binding模型描述：σ0=Cdl(Ψ0−Ψd)=FΓ(Ka+[H+]sKa[H+]s−Kb+[H+]sKb)，其中[H+]s是表面H⁺浓度，与体浓度[H+]b满足玻尔兹曼关系。 2. 阈值电压响应：ISFET的阈值电压 VTH=Eref−Ψ0+χsol−CoxQox+Qss+2ϕF。其中Eref是参比电极电位，χsol是表面偶极电位。对pH的灵敏度 dpHdVTH=−αqkTln10， α是灵敏度参数（理想为1）。 3. 德拜屏蔽与信号衰减：在电解质溶液中，离子形成德拜层，屏蔽传感表面的电荷。德拜长度 λD=2NAe2IϵkT，其中I是离子强度。待测物（如DNA）的电荷如位于德拜层外，信号将严重衰减。	1. 电化学阻抗谱：在ISFET栅极施加小信号AC激励，测量其阻抗谱。通过拟合等效电路模型（溶液电阻、双电层电容、电荷转移电阻等），可以解耦表面化学反应过程和寄生效应。 2. 差分测量与漂移补偿：使用一个参比ISFET（其敏感层被钝化）与传感ISFET构成差分对，以消除温度、电解质成分等共模干扰。采用锁相放大技术提取微弱信号。 3. 表面功能化与结合动力学：在敏感表面固定探针分子（如DNA、抗体）。目标分子的结合引起表面电荷或质量变化，被ISFET检测。结合过程可用Langmuir吸附模型描述：dtdθ=konc(1−θ)−koffθ，其中θ是覆盖率。	- pH灵敏度 (mV/pH)。 - 检测限 (摩尔浓度)。 - 响应时间。 - 长期漂移率。
1866	芯片集成电路/系统 (射频与太赫兹)	太赫兹片上系统与等离子体效应	在太赫兹频段（0.1-10THz），传统晶体管的增益急剧下降，需利用等离子波等新物理机制，或采用非线性器件进行谐波产生。	1. 二维电子气的等离子波：在高电子迁移率晶体管中，沟道电子气可支持等离子波的传播。其色散关系 ω2=2m∗ϵne2k，其中n是面载流子密度，m∗是有效质量。等离子波速度 s=m∗eV0， V0是栅压引起的漂移速度。 2. 非线性传输线：利用传输线的非线性（如变容二极管）和色散，可以产生高次谐波。描述其行为的方程是非线性微分方程（如KdV方程）。 3. 史密斯-帕塞尔效应：相对论电子束掠过周期性光栅时，会产生相干太赫兹辐射。辐射频率与电子速度和谐波阶数相关。	1. HEMT等离子波谐振器：将HEMT的栅极设计成周期性结构（如光栅），当等离子波波长满足布拉格条件时发生谐振，可用于探测或产生特定频率的太赫兹波。 2. 倍频链：通过多个非线性传输线或肖特基二极管级联，将较低频率的稳定本振信号逐次倍频，产生太赫兹信号。设计匹配网络以优化转换效率。 3. 时域有限差分法：直接求解三维麦克斯韦方程组，仿真太赫兹波在复杂结构（如天线、波导）中的传播、散射和辐射。由于波长极短，网格尺寸需非常小，计算量巨大。	- 输出功率 (dBm)。 - 转换效率/损耗。 - 工作频率与调谐范围。 - 噪声系数。
1867	芯片集成电路/系统 (设计与验证)	形式验证与等价性检查	通过严格的数学推理（而非仿真），证明设计在某些属性上永远成立，或两个设计在功能上完全等价。核心是状态空间探索和逻辑推理。	1. 有限状态机：电路行为可建模为FSM M=(S,S0,Σ,δ,L)，其中S是状态集合，S0是初始状态，δ是转移函数，L是标记函数。验证即考察从S0出发的所有可达状态是否满足属性。 2. 计算树逻辑与时态逻辑：CTL和LTL是描述时序属性的形式语言。例如，CTL属性“AG(req -> AF ack)” 表示“对于所有路径，始终成立：一旦req为真，则最终ack为真”。 3. 布尔可满足性与可满足性模理论：将电路的逻辑和时序行为编码为布尔表达式，属性违反等价于该表达式可满足。SMT将SAT扩展到支持位向量、数组、未解释函数等理论，能更自然地描述硬件。	1. 模型检测：系统性地遍历设计的状态空间，检查所有可能的状态是否满足给定的时态逻辑属性。使用符号模型检测（用BDD表示状态集合）或有界模型检测（将问题转化为SAT问题，并限制时序深度）来应对状态爆炸。 2. 等价性检查：将两个设计的输出函数表示为与/非图，并通过组合等价和结构相似性进行比较。使用SAT求解器证明两个AIG在功能上等价。对于时序逻辑等价性，需证明其乘积自动机的语言为空。 3. 性质检查：将设计、环境约束和待证属性（取反）一起送入SMT求解器。如果求解器找到一组输入和状态序列满足所有条件，则此序列是属性的反例；否则属性得证。	- 验证覆盖率（属性证明/证伪的百分比）。 - 状态空间大小（可达状态数）。 - 运行时间与内存消耗。 - 反例长度（如果存在）。
1868	芯片集成电路/系统 (制造与工艺控制)	基于机器学习的虚拟量测与过程控制	利用生产过程中易于测量的工具参数和前道工艺数据，通过机器学习模型预测难以实时测量的关键特征尺寸或电性参数，实现实时监控和预测性维护。	1. 高维回归与特征选择：输入特征x可能高达数百维（各种传感器数据、配方参数），输出y是待预测的量测值（如CD， Rs）。目标是学习映射f:Rd→R。需进行特征选择以消除冗余和噪声。 2. 序列模型与时间相关性：晶圆加工是序列过程，当前工艺结果受前序工艺状态影响。需建模时间依赖性，如yt=f(xt,xt−1,...,yt−1,...)。 3. 不确定性量化：预测不仅要给出点估计y^，还应给出预测区间，以评估置信度。对于贝叶斯模型，可得到预测分布$p(y	x, D)$。	1. 集成学习与梯度提升：使用随机森林或梯度提升决策树等集成方法，它们能自动处理特征交互，对非线性关系建模能力强，且能给出特征重要性排序。 2. 递归神经网络：对于具有强时序依赖性的数据，使用长短期记忆网络或门控循环单元来捕捉长程依赖关系，预测当前工艺步骤的结果。 3. 贝叶斯优化与控制：将虚拟量测模型与贝叶斯优化框架结合。将工艺配方参数作为优化变量，将预测的CD/性能作为目标，同时考虑模型不确定性，主动寻找能使结果保持在规格内的最优配方。
1869	芯片集成电路/系统 (电源管理)	多相降压转换器的建模与控制	通过多个交错并联的降压转换器相位，为CPU/GPU等大电流、快瞬态负载供电。核心是平均模型、小信号分析和数字控制。	1. 状态空间平均模型：对每个开关周期内的变量（电感电流iL，输出电压vo）取平均，得到连续时间的状态空间方程：dtd[iLvo]=A[iLvo]+Bvin，其中矩阵A,B是占空比d的函数。对于N相，状态变量扩展到N个电感电流。 2. 小信号传递函数：在工作点附近对平均模型进行线性化，得到控制到输出Gvd(s)、输出阻抗Zout(s)等传递函数。用于设计补偿器。 3. 数字脉宽调制与量化：数字控制器通过ADC采样输出电压，经数字补偿器（如PID）计算后，产生DPWM信号驱动开关。存在量化误差（ADC分辨率、DPWM时间分辨率）和计算延迟。	1. 电流均衡控制：确保各相电感电流iL1,...,iLn均衡，以均分热应力。常用平均电流模式控制：外电压环产生总电流指令iref，内电流环将iref/N作为各相电流参考，并用积分器消除静差。 2. 自适应电压定位：根据负载电流动态调整输出电压参考Vref(Io)，使得重载时Vo略低，轻载时略高。这降低了负载瞬变时的电压偏差，因为ΔVo=ΔIo⋅(Rdroop−Zout(s))，通过设计Rdroop可以抵消Zout(s)的部分影响。 3. 变相与动态频率切换：根据负载电流大小，动态启用/禁用相位数，并可能调节开关频率，以在宽负载范围内优化效率。这需要一个状态机来管理相位的平滑切入切出。	- 效率 (峰值效率， 10%负载效率)。 - 负载瞬态响应 (电压偏差，恢复时间)。 - 纹波电压与频率。 - 电流均衡度。
1870	芯片集成电路/系统 (可靠性物理)	电迁移的原子输运与寿命模型	在高电流密度下，导电电子与金属离子发生动量交换，导致金属离子定向扩散，形成空洞（断路）或小丘（短路）。	1. 原子通量散度：电迁移引起的原子通量JEM=kTNDZ∗eρj，其中N是原子密度，D是扩散系数，Z∗是有效电荷数，ρ是电阻率，j是电流密度。失效发生在原子通量散度不为零处：∇⋅J=0。 2. Black方程：经验寿命模型：MTTF=A(j−jth)−nexp(Ea/kT)，其中A是常数，jth是阈值电流密度，n约为2， Ea是激活能（对于Cu，约0.7-1.0 eV）。 3. 连续介质力学耦合：原子迁移导致应力积聚，应力梯度又会产生反向的扩散通量（背应力）。最终达到稳态，净通量为零。应力超过屈服强度会导致凸起或开裂。	1. 有限元法求解质量输运方程：求解耦合的方程：原子守恒 ∂t∂C=−∇⋅J，其中J=JEM+Jstress+Jthermal。结合力学平衡方程∇⋅σ=0，和本构关系，可模拟空洞成核与生长。 2. 蒙特卡洛方法：在原子尺度，模拟金属离子在晶格位置间的随机跳跃，跳跃概率受电流、温度、应力影响。可以模拟更复杂的微观结构（晶界，界面）的影响。 3. 基于模型的寿命外推：在加速条件（高电流密度jacc，高温Tacc）下测试，测得MTTFacc。使用Black方程外推到使用条件juse， Tuse：MTTFuse=MTTFacc(jusejacc)nexp[kEa(Tuse1−Tacc1)]。	- 中位失效时间。 - 电流密度指数 n。 - 激活能 Ea。 - 阈值电流密度 jth。
1871	芯片集成电路/系统 (计算光刻)	基于机器学习的掩模与光源优化	利用深度学习的强大拟合和生成能力，替代或辅助传统的逆光刻优化，大幅提升计算速度。	1. 图像到图像的翻译：将目标版图Itarget作为输入，通过一个神经网络Gθ直接生成优化的掩模图形M=Gθ(Itarget)。这是一个有监督学习问题，需要成对的(Itarget,Moptimal)作为训练数据。 2. 生成对抗网络：引入一个判别器Dϕ判断生成的掩模是否“真实”（即是否像经过传统优化得到的掩模）。生成器G和判别器D对抗训练：minGmaxDV(D,G)=Ex∼pdata[logD(x)]+Ez∼pz[log(1−D(G(z)))]。 3. 物理信息神经网络：将光刻成像模型（如光强计算I=∥H⊗M∥2）作为神经网络中的一层或一个约束，使得网络输出不仅拟合数据，还满足物理规律。	1. U-Net架构：编码器-解码器结构，带有跳跃连接，特别适合图像到图像的转换。编码器提取多尺度特征，解码器上采样并组合特征以生成像素级预测。 2. 强化学习：将ILT过程建模为马尔可夫决策过程。状态是当前掩模图形，动作是对某个像素的修改（0/1），奖励是成像保真度的提升。智能体（如深度Q网络）学习最优的像素修改策略。 3. 迁移学习与在线学习：在一种工艺条件下预训练的模型，通过少量新数据微调，快速适应另一种工艺条件（如不同波长、NA）。在部署后，可根据在线测量数据（如硅片测量结果）继续微调模型。	- 成像保真度（与目标图形的误差）。 - 工艺窗口面积。 - 掩模复杂度（MLS）。 - 推理/优化时间（相对于传统ILT）。
1872	芯片集成电路/系统 (模拟集成电路)	锁相环的线性与非线性分析	锁相环用于产生稳定时钟，其捕获、跟踪和抖动性能需在时域和频域进行分析，涉及非线性动力学和随机过程。	1. 线性化模型与传递函数：在锁定状态附近线性化，得到s域模型。开环传递函数 G(s)=KpdKvcoF(s)/s，其中F(s)是环路滤波器传递函数。闭环传递函数 H(s)=G(s)/(1+G(s))，描述了输入相位抖动到输出相位抖动的滤波特性。 2. 非线性相位模型：鉴相器（如PFD/CP）具有非线性特性（死区、周期性）。PLL的动态用非线性微分方程描述：dtdϕe=Δω−KvcoVctrl(t)，其中Vctrl(t)是滤波器对CP电流Icp⋅PD(ϕe)的响应，PD(ϕe)是鉴相器增益函数。 3. 相位域噪声模型：VCO的相位噪声建模为维纳过程（累积白噪声）。分频器、PFD/CP、参考时钟的噪声建模为加性噪声。通过线性模型可以计算各噪声源到输出相位的传递函数，并积分得到输出总相位噪声功率谱密度。	1. 非线性仿真：谐波平衡法：用于计算PLL的稳态行为（如锁定状态下的控制电压纹波）。假设所有变量是周期性的，用傅里叶级数展开，将非线性微分方程转化为非线性代数方程组求解。 2. 非线性仿真：射击法：求解周期性稳态的边值问题。通过数值积分（时域仿真）和牛顿法调整初始条件，使解满足周期性边界条件。适用于强非线性系统。 3. 锁定过程的相图分析：绘制相位误差ϕe和频率误差ϕ˙e的相图。锁定范围（保持范围）和捕获范围（牵引范围）可以通过分析系统的平衡点和稳定区域得到。	- 锁定时间。 - 环路带宽与相位裕度。 - 输出相位噪声 (@偏移频率)。 - 参考杂散电平。
1873	芯片集成电路/系统 (数字集成电路)	近似电路综合与精度可配置设计	在可容忍一定计算误差的应用中，自动综合出在面积、功耗、延迟和误差间达到帕累托最优的近似电路。	1. 误差度量：定义输出Y与精确值Y^之间的误差。常用平均误差、平均相对误差、最坏情况误差或误差分布（如直方图）。对于多输出电路，需定义向量误差。 2. 电路表示与操作：电路用有向无环图表示，节点是基本逻辑门。近似操作包括：门消除（用常数或另一输入替代）、输入嫁接（改变扇入连接）、位宽缩减。 3. 多目标优化：目标向量 F=(Area,Power,Delay,Error)。寻找帕累托最优解集，使得没有其他解在所有目标上都不比它差。	1. 迭代改进与搜索：从精确电路开始，应用一系列近似变换（操作），每次变换后评估代价和误差。使用模拟退火、遗传算法等启发式搜索在巨大的设计空间中探索。 2. 可满足性模理论：将近似电路综合问题编码为SMT公式。例如，要求对于所有输入，近似电路输出Y和精确输出Y^之间的汉明距离≤k。SMT求解器可以找到满足面积/延迟约束且误差在k以内的电路（如果存在）。 3. 精度可配置电路设计：设计一个电路，其精度（和相应的功耗/性能）可以在运行时动态配置。例如，加法器可以通过进位选择或近似部件替换提供多种模式。需要为每种模式设计切换电路和控制器。	- 误差界限（平均误差，最坏情况误差）。 - 面积/功耗/延迟的节省百分比。 - 帕累托前沿的覆盖度。 - 配置切换的开销。
1874	芯片集成电路/系统 (测试与可测性设计)	压缩测试与广播扫描	在测试时，将长的测试向量压缩成短的种子，通过片上解压器展开；将测试响应压缩成签名，与期望值比较。核心是编码理论和线性反馈移位寄存器。	1. 线性压缩模型：测试向量T（m位）可以表示为m×n的矩阵，每一列是一个测试向量。压缩后得到种子S（k位， k<m）。解压是线性变换：T=G⋅S，其中G是m×k的生成矩阵（通常对应LFSR的连接多项式）。 2. 兼容向量与冲突：如果两个测试立方（部分指定位）在同一列上没有冲突的指定值（即一个要0，一个要1），则它们是兼容的，可以被同一个种子生成。否则产生冲突。 3. 卷积压缩：响应R进入一个多输入签名寄存器。MISR将响应位连续移位并异或，最终形成一个签名。如果电路无故障，签名应为期望值；有故障则高概率不同。	1. 广播扫描：将一个种子广播到多个扫描链，但每条链得到相同的测试向量。这能大幅减少测试数据量，但故障覆盖率可能下降，因为不同链可能需要不同的测试向量。 2. 线性解压器综合：给定一组测试立方，寻找一个LFSR配置（即生成矩阵G），使得每个测试立方ti都可以表示为G中某些列的线性组合。这可以转化为布尔可满足性问题。 3. 动态压缩：在测试应用过程中，根据电路的实际响应动态调整后续的测试向量（类似于自适应测试），但需要更复杂的控制器和在线分析。	- 压缩率（测试数据体积减少的倍数）。 - 故障覆盖率损失。 - 硬件开销（解压器/压缩器面积）。 - 测试应用时间。
1875	芯片集成电路/系统 (新兴存储)	阻变存储器阵列的读写与交叉串扰	RRAM利用介质在高低阻态之间的可逆转变存储信息。在交叉阵列中，潜行路径导致在读操作时产生误判，是主要挑战。	1. 器件IV特性：高低阻态RHRS,RLRS的IV曲线通常非线性。Set过程（低阻到高阻）和Reset过程（高阻到低阻）需要特定的电压/电流条件。 2. 潜行路径问题：在读一个单元时，电流可能不仅流过目标单元，还流过其他未选中单元组成的并联路径，导致测得的等效电阻低于实际值，可能将HRS误判为LRS。 3. 阵列的电路模型：一个m×n的交叉阵列可以建模为一个电阻网格。当施加读电压Vread时，各节点电压和支路电流由基尔霍夫定律决定，形成一个线性方程组。	1. 非线性IV特性的建模：用紧凑模型（如Memristor的v=R(x)i, dx/dt=f(x,i)）或查表法描述器件的非线性。在电路仿真中，每个RRAM单元是一个非线性电阻。 2. 读方案设计：1/2 V_{read}偏置：将未选中字线偏置在Vread/2，未选中位线偏置在Vread/2，从而减小未选中单元两端的电压，抑制潜行电流。V/2 法是最常用方案。 3. 非线性器件的使用：在RRAM单元中串联一个非线性选择器（如OTS， MIEC），或使用本身具有非线性IV特性的RRAM（自选通），使得在低电压下电阻极大，有效阻断潜行路径。	- 高低阻态比值 RHRS/RLRS。 - 读裕度（区分HRS和LRS的电流差）。 - 潜行路径导致的读干扰。 - 写入能耗与速度。
1876	芯片集成电路/系统 (芯片安全)	侧信道攻击与防护	通过测量芯片运行时的功耗、电磁辐射、时序等物理泄露，而非直接破解密码算法，来提取密钥等敏感信息。	1. 汉明重量/汉明距离模型：CMOS电路的动态功耗与数据翻转的位数（汉明距离）或当前处理数据的位数（汉明重量）相关。对于密码运算，中间值Z与密钥K相关：Z=Sbox(P⊕K)，其中P是明文。功耗W=a⋅HW(Z)+b+N， N是噪声。 2. 相关性能量分析：攻击者收集多条功耗轨迹Wi(t)，并对所有可能的密钥假设k∗，计算中间值Zi∗，并计算其汉明重量模型值Hi∗=HW(Zi∗)。然后计算Wi(t)与Hi∗的皮尔逊相关系数 ρk∗(t)。正确的密钥假设k将使ρk(t)在某些时刻出现明显峰值。 3. 模板攻击：更强大的攻击。攻击者先构建模板：对于每个可能的中间值z，其功耗轨迹服从一个多元高斯分布N(μz,Σ)。攻击时，用最大似然估计判断实测轨迹最可能属于哪个分布，从而推断中间值z，进而破解密钥。	1. 随机化与掩码：时序随机化：插入随机延迟。数据掩码：将敏感数据D与随机数R进行运算（如D′=D⊕R），使得实际处理的中间值D′与R均随机化，但其统计特性保持不变，最终结果经过去掩码得到正确结果。需要算法和电路级配合。 2. 功耗均衡电路：使用电流模式逻辑或双轨预充电逻辑，使得无论数据是0还是1，每个周期从电源抽取的电荷量恒定，从而消除数据相关的功耗差异。 3. 噪声注入：在电路中加入伪操作或物理噪声源，增加侧信道信噪比，降低攻击效率。但可能影响性能和功耗。	- 信噪比 (信号是数据相关功耗，噪声是其他噪声)。 - 成功攻击所需轨迹数。 - 防护带来的面积/功耗/性能开销。 - 侧信道安全等级 (如通过某项测评)。
1877	芯片集成电路/系统 (天线与射频集成)	封装天线与波束赋形	将天线集成在封装内或芯片上，并通过相控阵实现波束赋形，用于毫米波/太赫兹通信和成像。	1. 天线辐射模型：将天线等效为电流源 J，其辐射场E(r)=−jωμ∫VG(r,r′)⋅J(r′)dV′，其中G是并矢格林函数。方向图F(θ,ϕ)描述了远场辐射的角分布。 2. 阵列因子：对于N个天线单元组成的阵列，其总辐射方向图是单元方向图和阵列因子的乘积。阵列因子 AF(θ,ϕ)=∑n=1Nanejkrn⋅r^+jϕn，其中an是幅度权重，ϕn是相位权重，rn是单元位置。通过控制ϕn可以波束扫描。 3. 互耦：阵列中单元间的电磁耦合会改变单元的输入阻抗和辐射方向图，用散射矩阵 [S]描述。	1. 全波电磁仿真与优化：使用FEM/FDTD等工具仿真整个天线结构（包括封装、芯片、介质），优化其阻抗匹配 (S11)、辐射效率、方向图。通过参数扫描或遗传算法自动优化天线尺寸。 2. 波束赋形算法：数字波束赋形：每个天线单元后接独立的收发机链，在数字域进行幅相加权。算法如Capon最小方差：w=R−1a/(aHR−1a)，其中R是接收信号协方差矩阵，a是导向矢量。模拟/混合波束赋形通过移相器实现，算法需考虑硬件约束（如相位量化）。 3. 互耦补偿：测量或仿真得到互耦矩阵C。在波束赋形权重计算中，使用补偿后的导向矢量 acomp=C−1a，或在数字域进行后处理补偿。	- 天线增益 (dBi)。 - 辐射效率。 - 阻抗带宽 (S11<−10dB 的频率范围)。 - 波束扫描范围与分辨率。 - 旁瓣电平。
1878	芯片集成电路/系统 (生物医学电路)	神经记录与刺激前端	记录大脑神经元的动作电位或局部场电位，或施加电刺激以调控神经活动。前端需要极高的输入阻抗、低噪声和安全的刺激脉冲。	1. 电极-电解液界面模型：电极用恒定相位元件模型：Zelec(f)=1/[Q(jω)α]，其中0<α<1，纯电容时α=1，纯电阻时α=0。与溶液电阻Rs串联。 2. 神经信号模型：动作电位：持续时间~1ms，幅度~100µV，频带~100Hz-5kHz。局部场电位：幅度~1-5mV，频带~1-100Hz。噪声主要来自电极热噪声 (∝Relec) 和放大器噪声。 3. 刺激安全模型：电荷注入需在可逆电荷注入限以下，防止电解和组织损伤。对于IrOx电极，典型值~1mC/cm²。常用双相对称电荷平衡脉冲确保净注入电荷为零。	1. 低噪声放大器设计：采用电容反馈跨阻放大器结构。输入管用PMOS工作在亚阈值区以获得高gm/I。噪声优化：等效输入噪声 Vn,in2∝1/(gm⋅增益)。需在噪声、带宽、功耗间折衷。 2. 开关电容电路与斩波稳定：用斩波技术将放大器的1/f噪声和失调调制到高频，然后滤除。核心是一个工作在远高于1/f噪声角频率的调制-解调系统。 3. 主动电荷平衡刺激器：使用H桥输出双向电流脉冲。集成电荷监测电路（如用电流镜镜像刺激电流并对时间积分），确保正负相位注入的电荷量严格相等。如检测到不平衡，触发一个小的补偿脉冲。	- 输入参考噪声 (µVrms, 在特定带宽内)。 - 输入阻抗 (>> 电极阻抗，如>100 MΩ)。 - 谐波失真/动态范围。 - 最大安全刺激电流/电荷。
1879	芯片集成电路/系统 (EDA算法)	布尔可满足性求解与逻辑综合	将组合逻辑电路的功能验证、等价性检查、自动测试向量生成等问题转化为SAT问题，并利用高效的冲突驱动子句学习求解器求解。逻辑综合是将高级描述转化为优化后的门级网表。	1. 合取范式：SAT问题通常表示为CNF：(x1∨¬x2)∧(x2∨x3)∧...，每个括号内是一个子句。问题是是否存在一组布尔变量赋值使整个公式为真。 2. 电路到CNF的转换：逻辑门可以等价转换为CNF子句的集合。例如，与门z=x∧y等价于三个子句：(¬x∨¬y∨z)∧(x∨¬z)∧(y∨¬z)。 3. 布尔代数与因式分解：逻辑综合中，用布尔代数（如吸收律、分配律）和因式分解技术（如提取公因子）来简化逻辑函数，减少面积和延迟。	1. CDCL求解器算法：1) 决策：选择一个未赋值变量并赋值。2) 布尔约束传播：推导出该赋值所蕴含的其他变量赋值。3) 冲突分析与子句学习：如果产生冲突（一个子句的所有文字为假），分析原因，并学习一个新的子句加入数据库，避免未来重复此冲突。4) 回溯。重复直到满足或证明不可满足。 2. 重写与重构：逻辑综合中，将局部逻辑网络用新的、功能等价但结构更优的网络替换。通过AIG重写（基于预定义模式库）或贝叶斯优化搜索最优结构。 3. 技术与映射：将优化后的布尔网络映射到目标工艺库的标准单元上，考虑面积、延迟、功耗。通过动态规划寻找DAG中每个节点到库单元的最优覆盖。	- SAT求解时间。 - 综合后电路的面积/时序。 - 逻辑级数。 - 可满足性/不可满足性的证明长度。
1880	芯片集成电路/系统 (系统级仿真与虚拟原型)	基于事务级的系统建模与性能分析	在RTL之前，用更高抽象级（事务级）对异构多核SoC进行快速建模和性能评估，探索架构、任务调度、内存子系统的设计空间。	1. 排队论与随机过程：将处理器、总线、存储器等建模为服务台，任务/数据包建模为顾客。到达间隔和服务时间可以是随机变量。用排队网络分析系统吞吐量、平均延迟、资源利用率。 2. 数据流模型：对于信号处理应用，用有向图表示，节点是计算任务，边是数据流。同步数据流模型允许静态调度，可确定性地分析缓冲需求和吞吐量。 3. 马尔可夫决策过程：用于建模动态电源管理。系统处于不同的功耗状态，事件（如任务到达）触发状态转移。决策是在每个状态下选择下一个动作（如改变频率/电压），以在性能和功耗间取得最优平衡。	1. 离散事件仿真：系统行为由一系列事件（在特定时间发生的状态改变）驱动。仿真引擎维护一个未来事件列表，按时间顺序处理事件，更新系统状态并安排新事件。SystemC TLM是标准建模语言。 2. 跟踪驱动的仿真：用真实工作负载在指令集模拟器上运行，生成内存访问踪迹（地址、时间、读/写）。然后将此踪迹输入到缓存、总线的周期精确模型中，评估性能。这比全系统仿真快。 3. 统计模型与解析模型：对于快速设计空间探索，用排队网络或数据流图的解析模型估算性能上/下界。结合随机仿真（蒙特卡洛）评估任务执行时间的随机性影响。	- 系统吞吐量/IPS。 - 平均/最坏情况延迟。 - 缓存命中率/内存带宽利用率。 - 功耗分布与能源效率。 - 仿真速度 (MIPS)。

这次补充的20个编号进一步深入了芯片领域的多个维度，从量子器件、二维材料、先进封装、存内计算、生物传感等新兴方向，到射频/太赫兹、可靠性物理、近似计算、测试压缩、侧信道安全等传统领域的深度数学应用，再到系统级仿真和虚拟原型。每个条目都紧密联系了矩阵数学（如1860稀疏求解、1864存内计算）、非线性代数（如1853逆光刻、1866太赫兹非线性）、概率统计（如1855统计时序、1858缺陷建模、1869锁相环噪声、1876侧信道分析）和矢量分析（如1861量子比特、1866等离子体波、1877天线）等核心数学工具，体现了芯片集成电路作为一门高度数学化和跨学科工程领域的深度与广度。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1881	芯片集成电路/系统 (光子集成电路)	硅基光波导与模式求解	在亚微米尺度的硅波导中，光以模式形式传播。核心是求解矢量亥姆霍兹方程，得到模式的有效折射率和场分布，用于设计耦合器、滤波器等无源器件。	1. 矢量波动方程：从麦克斯韦方程组导出 ∇×(∇×E)−k02n2(r)E=0，其中n(r)是折射率分布，k0是自由空间波数。假设解为 E(x,y,z)=e(x,y)e−jβz，其中β是传播常数。 2. 本征值问题：代入波动方程得到关于横向场分布e(x,y)和β的本征值问题：[∇t2+k02n2(x,y)−β2]et=0， ∇t是横向拉普拉斯算符。β与本征值相关，有效折射率 neff=β/k0。 3. 耦合模理论：用于分析两个邻近波导间的能量交换。耦合系数 κ=4ωϵ0∬Δn2(E1∗⋅E2)dxdy，其中Δn2是折射率扰动。	1. 有限元法：将波导横截面离散为三角形网格，在每条边上定义矢量基函数，将波动方程转化为一个广义代数本征值问题 [A]{E}=β2[B]{E}，求解得到模式和β。FEM可处理任意形状和材料。 2. 时域有限差分法：直接求解时域麦克斯韦方程组，可仿真光的传播、散射和非线性效应。需要完美匹配层吸收边界条件。 3. 光束传播法：求解傍轴近似下的波动方程 ∂z∂E=2k0n0j∇t2E+jk0ΔnE，逐步沿z方向传播，适用于长距离、缓变波导。	- 有效折射率 neff。 - 模场直径。 - 传播损耗 (dB/cm)。 - 耦合长度（对于定向耦合器）。
1882	芯片集成电路/系统 (神经形态计算)	脉冲神经网络的硬件实现与学习	模仿生物神经元，通过脉冲（事件）进行稀疏、异步通信。核心是实现神经元动态模型和脉冲时序依赖可塑性等学习规则。	1. 漏电积分发放模型：神经元膜电位V(t)的动态：τmdtdV=−(V−Vrest)+RmIsyn(t)。当V≥Vth时，发放一个脉冲，V重置为Vreset，并进入不应期。其中τm是膜时间常数，Rm是膜电阻。 2. STDP学习规则：突触权重w根据前后神经元脉冲的时序差Δt=tpost−tpre调整：Δw=A+e−Δt/τ+(if Δt>0)， Δw=−A−eΔt/τ−(if Δt<0)。 3. 交叉阵列中的突触实现：用忆阻器（RRAM, PCM）的电导G模拟突触权重w。脉冲施加在字线和位线上，通过欧姆定律和基尔霍夫电流定律实现脉冲的加权求和（即突触后电流）。	1. 数字神经元电路：用积分器-比较器-复位逻辑实现LIF模型。膜电位用数字计数器或模拟电压表示。时间用时钟或事件驱动。 2. 模拟神经元电路：用电容（积分）、晶体管（漏电）、比较器（发放）实现，能效高，但受工艺偏差影响大。 3. 基于忆阻器的在线STDP：利用忆阻器电导对脉冲电压/时间波形的依赖，设计特殊的脉冲波形（前后脉冲重叠部分产生电压差），使电导变化自然满足STDP规则，实现本地、在线学习。	- 神经元发放率 (Hz)。 - 功耗/脉冲 (pJ/spike)。 - 学习收敛后的分类准确率。 - 突触电导状态数。
1883	芯片集成电路/系统 (三维集成电路)	硅通孔与微凸点的热-应力耦合分析	3D IC中，TSV和微凸点连接不同晶粒，材料热膨胀系数不匹配在温度变化下产生热应力，可能导致开裂、分层和可靠性问题。	1. 热传导方程：∇⋅(k∇T)+Q=0，其中k是热导率，Q是热源（功耗密度）。在芯片中，Q来自晶体管和互连线。 2. 热弹性力学方程：应力σ与应变ϵ、温度T的关系：σ=C:(ϵ−αΔTI)，其中C是弹性刚度张量，α是热膨胀系数，ΔT是温度变化。平衡方程为 ∇⋅σ=0。 3. 蠕变与粘塑性模型：对于焊料（如锡银铜），在高温和应力下会发生蠕变（随时间塑性变形），用Norton律描述：ϵ˙cr=Aσnexp(−kTQ)，其中A,n是材料常数，Q是激活能。	1. 顺序耦合场分析：先用FEM求解稳态或瞬态热分析，得到温度场T(x,y,z)。然后将温度场作为载荷，施加到结构分析模型上进行热应力分析。这是最常用的方法。 2. 子结构法与子模型法：对整个3D封装进行粗网格热分析，然后对关键局部（如一个TSV）建立精细的子模型，将全局分析结果（位移、温度）作为边界条件，进行高精度的应力分析。 3. 加速寿命测试与模型：基于Coffin-Manson模型，由热循环实验数据拟合得到失效循环数Nf与塑性应变范围Δϵp的关系：Nf=C(Δϵp)−β。通过FEM计算Δϵp，预测在目标工作条件下的寿命。	- 峰值结温。 - 热阻 (℃/W)。 - 最大冯·米塞斯应力。 - 在温度循环下的预测寿命。
1884	芯片集成电路/系统 (电磁兼容)	芯片级电源分配网络的频域阻抗分析	PDN的阻抗ZPDN(f)决定了在动态电流I(f)下产生的电源电压噪声ΔV(f)=ZPDN(f)⋅I(f)。目标是在宽频带内保持低阻抗。	1. 分布式RLCG模型：PDN（包括C4凸点、封装走线、片上电网、去耦电容）可建模为分布式的电阻、电感、电容、电导网络。在频域，用S参数或阻抗矩阵描述。 2. 目标阻抗：Ztarget=动态电流允许的电压纹波=Imaxη⋅Vdd，其中η是纹波系数（如5%）。要求ZPDN(f)<Ztarget在关心的频率范围内。 3. 谐振：当封装电感和片上/封装电容形成LC回路时，ZPDN会在谐振频率fres=1/(2πLC)处出现峰值，可能引发严重的电压噪声。	1. 频域仿真与等效电路提取：用电磁场仿真器提取PDN结构的S参数，然后拟合为等效RLC电路（如用矢量拟合技术）。结合芯片晶体管级电流模型，进行频域噪声仿真。 2. 去耦电容优化：去耦电容在低频（~MHz）提供低阻抗路径，但其寄生电感会限制高频性能。通过并行放置多个不同值的电容，利用其不同的自谐振频率，拓宽低阻抗带宽。优化目标是使ZPDN(f)曲线平滑且在目标阻抗以下。 3. 纹波主动抑制：通过模拟或数字控制环路，检测电源噪声并注入一个反向电流来抵消。这可以建模为一个负反馈系统，需设计补偿器以保证稳定性。	- PDN阻抗曲线 ZPDN(f)。 - 目标阻抗与裕量。 - 谐振频率与峰值阻抗。 - 在负载阶跃下的电压噪声。
1885	芯片集成电路/系统 (先进器件)	负电容晶体管建模	在铁电材料中，极化P与电场E的关系形成滞回线，其微分电容Cfe=dP/dE在一定区域内为负值。将铁电层插入栅叠层，可放大栅压，实现亚60mV/dec的亚阈值摆幅。	1. 朗道-德文希尔理论：铁电材料的吉布斯自由能密度 G=αP2+βP4+γP6−EP，其中α,β,γ是材料参数。稳态下∂G/∂P=0，得到E=2αP+4βP3+6γP5。微分电容 Cfe=(dE/dP)−1。 2. 铁电-介质串联电容模型：NCFET栅叠层相当于铁电电容Cfe和介质电容Cox串联。内栅压（介质层上的电压）Vint=Vg⋅Cfe+CoxCfe。当Cfe<0且$	C_{fe}	< C{ox}时，V{int} > V_g，实现电压放大。<br>3.∗∗迟滞与不稳定性∗∗：铁电的极化−电场滞回线导致C{fe}与历史相关，可能引起V{th}$的迟滞和不稳定性。
1886	芯片集成电路/系统 (计算光刻)	基于源掩模优化的快速成像计算	在光学邻近校正和逆光刻中，需要反复计算光刻胶上的光强分布。核心是部分相干成像模型的快速计算。	1. 霍普金斯成像公式：部分相干照明下，光强I(r)=∬TCC(f,f′)M(f)M∗(f′)e2πi(f−f′)⋅rdfdf′，其中M是掩模频谱，TCC是传输交叉系数，包含了光源和投影系统的信息。 2. 和之相干系统近似：将部分相干系统近似为多个相干子系统的叠加，每个子系统对应一个相干模式或光源点。$I(\vec{r}) \approx \sum_k \lambda_k	h_k(\vec{r}) \otimes m(\vec{r})	^2，其中h_k是第k个相干模式的点扩散函数，\lambda_k是其权重。<br>3.∗∗光刻胶模型∗∗：常用∗∗阈值模型∗∗：I(\vec{r}) \ge I_{th}$ 的区域被显影掉。更精确的有可变阈值模型或光酸扩散模型。
1887	芯片集成电路/系统 (模拟/混合信号)	高精度数据转换器的非线性校准	由于元件失配和非线性，ADC/DAC的实际传输特性会偏离理想特性，产生积分非线性和微分非线性误差，需通过算法进行数字校准。	1. 静态特性建模：ADC的输入Vin与输出码Dout的关系为 Dout=f(Vin)=Vin+ϵ(Vin)，其中ϵ是非线性误差。INL定义为实际转换点与理想点的偏差（以LSB为单位）。 2. 动态特性建模：DAC的毛刺、建立时间不足、ADC的采样时间偏差等会导致与频率相关的误差。可建模为线性时不变系统加非线性扰动。 3. 后台校准激励：需在不中断正常信号的情况下注入校准信号。常用伪随机序列或低频正弦波作为激励，其特性已知，可与输出信号分离。	1. 前馈与多项式拟合：测量出ADC的INL曲线INL[D]，存储为查找表。对每个输出码D，校正后的输出 Dcorr=D−INL[D]。或用多项式 Dcorr=D+a2D2+a3D3拟合误差并补偿。 2. 数字后台校准：在信号路径上并联一个低精度但高线性的ADC（辅ADC），或利用多通道交替。主ADC的输出与辅ADC的输出（或输入信号的已知特性）比较，用最小均方或最小二乘算法在线估计并更新误差模型参数。 3. 基于抖动：在ADC输入信号上叠加一个已知的、小幅度的伪随机信号d[n]（抖动）。通过数字处理，从输出中分离出d[n]及其经过ADC非线性系统后的响应，从而估计非线性函数f(⋅)的逆函数。	- 校准后的INL/DNL (LSB)。 - 信纳比/无杂散动态范围的改善。 - 校准收敛时间。 - 校准硬件开销 (面积、功耗)。
1888	芯片集成电路/系统 (数字集成电路)	异步电路设计与时序分析	异步电路没有全局时钟，通过握手协议（请求/应答）控制数据传递。其性能分析和验证比同步电路更复杂，涉及信标系统和时间 Petri 网。	1. 信号转换图：用上升和下降的转换序列表示电路行为。在双轨编码中，每个数据位用两根线(T,F)表示，(1,0)为‘1’， (0,1)为‘0’， (0,0)为空。四相握手协议：Req↑, Data valid, Ack↑, Req↓, Data invalid, Ack↓。 2. 信标系统：一种特殊的Petri网，用于建模和验证异步电路的活性和无死锁性质。信标是一个库所集合，其输入变迁数等于输出变迁数，与初始标记无关。 3. 时间随机过程：门的延迟建模为随机变量（如高斯分布）。电路的性能（吞吐量、延迟）是这些随机变量的函数，需分析其统计特性。	1. Petri网与状态图分析：将异步电路转换为Petri网模型，通过分析信标和陷阱来判断是否存在死锁。通过状态图可达性分析验证特定性质。 2. 平均性能分析：将异步流水线建模为排队网络，每个阶段的服务时间是随机变量。对于线性流水线和指数分布的服务时间，可得到解析的吞吐量和平均延迟。对于一般分布，可用广义随机Petri网仿真。 3. 时间模拟与最坏情况分析：用时间模拟器仿真异步电路，考虑门延迟的上下界。用时间 Petri 网或有向图方法找出关键路径和最小周期时间，进行最坏情况时序分析。	- 握手周期时间。 - 电路吞吐量 (数据项/纳秒)。 - 平均延迟与延迟差异。 - 验证的性质 (活性、无死锁)。
1889	芯片集成电路/系统 (芯片安全)	物理不可克隆函数与随机数生成	PUF利用制造过程中不可避免的随机物理差异，为每个芯片生成唯一的、不可克隆的“指纹”。真随机数生成器利用物理噪声源产生随机比特。	1. 仲裁器PUF模型：由多个二路选择器串联，每级延迟有微小随机差异di。根据挑战位ci选择路径，总路径差 Δ=∑i=1n(−1)ρidi，其中ρi是前i个挑战位的奇偶函数。输出r=sign(Δ)。 2. 熵源：TRNG的随机性来自物理噪声，如热噪声（电阻）、散粒噪声（PN结）、亚稳态（两个反相器交叉耦合）。热噪声电压服从高斯分布，其方差为kBTRΔf。 3. 随机性测试：NIST SP 800-22等测试套件，包括频率检验、游程检验、矩阵秩检验等，评估比特序列的统计随机性。	1. PUF响应提取与后处理：测量PUF的原始响应（如振荡频率、仲裁器输出）。由于噪声，需多次测量取平均。通过纠错码（如BCH码）和安全哈希处理原始响应，生成稳定、均匀的密钥。模糊提取器是标准框架。 2. 亚稳态TRNG：将两个反相器交叉耦合，置入亚稳态，其最终状态由噪声决定。或用环形振荡器的相位抖动，通过采样产生随机比特。需用自定时机制确保充分进入亚稳态。 3. 后处理与健康测试：用确定性随机比特生成器（如AES-CTR）或Von Neumann矫正器（丢弃“00”和“11”对，将“01”映射为0，“10”映射为1）对原始比特流进行后处理，以改善统计特性。同时集成在线健康测试，持续监测熵源质量。	- PUF的独特性 (不同芯片间汉明距离)。 - PUF的可靠性 (同一芯片多次测量的汉明距离)。 - TRNG的熵速率 (比特/秒)。 - 通过NIST测试的p-value。
1890	芯片集成电路/系统 (功率器件)	宽带隙半导体器件的电热耦合仿真	碳化硅和氮化镓器件在高功率、高频下工作，自热效应严重，电学特性与温度强耦合。需自洽求解电流传输方程和热传导方程。	1. 漂移-扩散方程与热耦合：电流密度 Jn=qnμnE+qDn∇n，迁移率μn、饱和速度vsat等参数强烈依赖于局部晶格温度T，通常有 μ(T)=μ0(T/T0)−α。焦耳热 Q=J⋅E是热方程的源项。 2. 非等温热传导：∇⋅(k(T)∇T)+Q=0。热导率k也随温度变化，对于SiC， k(T)∝T−β。 3. 热边界条件：芯片-封装界面存在热接触电阻，封装到环境的热阻由对流和辐射决定，通常建模为对流边界条件 −k∂n∂T=h(T−Tambient)。	1. 全耦合有限元求解：在一个FEM框架内，将电流连续性方程、泊松方程、热传导方程离散，形成一组耦合的非线性方程 F(V,n,p,T)=0。用牛顿-拉夫森法求解，但雅可比矩阵非对称且条件数差，收敛困难。 2. 格梅尔迭代：1）在给定温度场Tk下，求解电学方程，得到电势、载流子分布和焦耳热Qk+1。2）用Qk+1作为源项，求解热方程，得到新的温度场Tk+1。3）检查T的变化是否小于阈值，否则返回步骤1。此法稳定但可能收敛慢。 3. 器件-电路-热协同仿真：在电路仿真器（如SPICE）中，器件模型是电热紧凑模型，包含一个热节点。该热节点连接到由RC热网络表示的封装热模型。电路仿真器同时求解电学方程和热网络方程。	- 沟道峰值温度。 - 热阻 Rth。 - 电流崩塌效应（因自热导致）。 - 电热反馈环路的稳定性。
1891	芯片集成电路/系统 (存储器)	铁电存储器与非易失逻辑	FeRAM利用铁电材料的极化方向存储数据。将FeFET集成到逻辑电路中，可实现非易失逻辑，即在断电时保持状态，上电后立即恢复。	1. 铁电电容的Preisach模型：极化P不仅是当前电场E的函数，还与历史有关。Preisach模型用一系列双稳态“磁滞算子”的加权和来描述：P(t)=∬α≥βμ(α,β)γ^αβ[E](t)dαdβ，其中γ^αβ是基本磁滞单元。 2. FeFET模型：铁电层作为栅极堆叠的一部分。其极化P影响沟道表面势，从而调制阈值电压Vth。Vth与P的关系近似线性：ΔVth∝P/(Cox+Cfe)。 3. 非易失逻辑门：例如，一个FeFET可以替代标准逻辑门中的部分或全部MOSFET。其栅极脉冲可设置其Vth（代表‘0’或‘1’），并在断电后保持。上电后，该Vth决定晶体管的导通状态，从而恢复逻辑值。	1. 铁电滞回线求解：在电路仿真中，需实时计算给定电压历史V(t)下的极化P(t)或电荷Q(t)。用 Preisach模型或Jiles-Atherton 模型的数值实现，但计算量大。常用简化模型，如分段线性或解析近似的滞回模型。 2. 非易失触发器设计：在标准触发器（如D flip-flop）的关键节点插入FeFET。在进入休眠模式前，施加一个“存储”脉冲，将数据写入FeFET的Vth中。唤醒后，通过一个“恢复”电路，根据FeFET的Vth恢复触发器状态。 3. 时序与功耗分析：由于铁电极化翻转需要时间和能量，需在电路级分析“存储/恢复”操作的延迟和功耗开销，并与节省的静态功耗进行比较，确定盈亏平衡时间。	- 铁电极化翻转速度。 - 翻转耐久性（读写次数）。 - 非易失逻辑的存储/恢复延迟和能耗。 - 与非易失版本相比的面积开销。
1892	芯片集成电路/系统 (测试与可测性)	基于机器学习的测试压缩与故障诊断	利用机器学习从历史测试数据中学习，优化测试向量集，或定位故障的物理位置。	1. 特征提取与表示：从电路网表中提取结构特征（如扇入/扇出数、门类型），从仿真中提取行为特征（故障的检测向量、故障传播路径）。将故障或测试向量表示为高维空间中的点。 2. 分类与聚类：故障诊断可视为多分类问题：每个故障类型或位置是一个类。测试压缩可视为聚类问题：将检测相同故障的测试向量聚在一起，从中选择代表向量。 3. 图神经网络：电路网表本质是图。GNN可以学习节点的嵌入向量，该向量聚合了其邻域信息，用于节点分类（故障定位）或图分类（电路性质）。	1. 监督学习用于故障诊断：使用已知故障位置和测试响应的历史数据训练分类器（如随机森林、支持向量机）。当新故障发生时，输入其测试响应特征，分类器输出最可能的故障位置或类型。 2. 无监督学习用于测试压缩：用K-means 或谱聚类对测试向量聚类。从每个簇中选择一个中心向量或覆盖该簇大部分故障的向量，作为压缩后的测试集。 3. 强化学习用于测试生成：将测试生成过程建模为马尔可夫决策过程。状态是当前故障覆盖率，动作是选择一个未使用的测试向量或生成一个新的，奖励是故障覆盖率的提升。智能体学习选择最优动作的策略。	- 测试压缩率。 - 故障诊断分辨率（定位到门的百分比）。 - 诊断准确率。 - 训练与推理时间。
1893	芯片集成电路/系统 (供应链与良率优化)	晶圆允收测试的采样计划优化	由于全测成本高，通常从每批晶圆中抽样测试。需优化采样计划（样本量、抽样频率），在质量风险和测试成本间权衡。	1. 批次质量模型：假设一批产品的不合格品率p服从一个先验分布（如Beta分布）。每批的p是随机变量。 2. 抽样检验模型：从一批数量为N的产品中随机抽取n个测试。若不合格数≤c（接受数），则接受该批；否则拒收。接受概率L(p)是p的函数，称为抽检特性曲线。 3. 平均出厂质量：AOQ是长期平均出厂不合格品率。对于拒收批进行全数筛选并用合格品替换后，AOQ=NL(p)p(N−n)的平均值。	1. 贝叶斯抽样计划：利用历史数据（先验分布）和抽样结果，更新对批次不合格品率p的后验分布。根据后验分布决定是否接受该批。可最小化期望总成本（测试成本+误判成本）。 2. 序贯概率比检验：逐个测试样本，在每一步根据已观测到的不合格数，计算接受、拒收或继续抽样的概率比。与固定样本量相比，在相同风险下可平均减少样本量。 3. 基于风险调整的抽样：对高风险批次（如新机台、新工艺）提高抽样频率或样本量。风险可根据统计过程控制的指标（如Cpk值）或虚拟量测的预测结果动态评估。	- 抽检特性曲线（生产方风险、使用方风险）。 - 平均样本量。 - 平均出厂质量水平。 - 总质量成本。
1894	芯片集成电路/系统 (系统架构)	片上网络的路由算法与死锁避免	NoC用数据包交换在多核间通信。路由算法决定数据包从源到宿的路径，需避免死锁、活锁和拥塞。	1. 图论与网络拓扑：NoC拓扑通常是有向图，节点是路由器，边是通道。常见拓扑：网格、环面、蝶形网络。路由算法是在此图上寻找路径。 2. 死锁：当一组数据包每个都占有一些资源（如缓冲区），并请求被同组中其他数据包占有的资源时，发生循环等待，所有数据包无法前进。这对应于有向图中的循环。 3. 流量控制与虚通道：虚通道是物理通道上复用的多个逻辑通道，各有独立的缓冲区。通过为不同的通道依赖分配不同的虚通道，可以打破循环等待，避免死锁。	1. 确定性路由：如维序路由：在2D网格中，先沿X轴走到目标列，再沿Y轴走到目标行。路径确定，但灵活性差，容错性低。 2. 自适应路由：根据网络状态动态选择路径。如DyAD：在低负载时用确定性路由（最小化乱序），在高负载时切换到自适应路由（均衡负载）。需确保即使自适应，也不会引入死锁。常用转弯模型来限制合法的转向，避免循环。 3. 基于学习的路由：路由器维护一张Q表，记录到每个可能目的地的、通过每个输出端口的“价值”。根据数据包的目的地和当前邻居的拥塞状态，选择价值最高的输出端口。通过奖励（如低的延迟）不断更新Q表。	- 网络平均延迟 (周期数)。 - 饱和吞吐量 (flits/周期/节点)。 - 公平性 (不同流之间的延迟差异)。 - 路由器面积与功耗。
1895	芯片集成电路/系统 (封装与系统集成)	基于机器学习的信号完整性快速建模	对高速互连（如封装、连接器），传统全波仿真耗时。用机器学习训练代理模型，实现快速、准确的S参数/眼图预测。	1. 输入特征工程：将互连的几何参数（如线宽W、线间距S、介质高度H、长度L）和材料参数（如介电常数ϵr，损耗角正切tanδ）作为输入特征X。 2. 输出目标：可以是频域S参数矩阵S(f)，或由S参数导出的时域脉冲响应h(t)的某些特征（如峰值、过冲），或直接是眼图的特征（眼高、眼宽）。 3. 模型选择：对于连续频率响应，输出是高维向量，需用能处理结构化输出的模型（如多输出回归、神经网络）。	1. 数据生成与增强：通过参数化脚本驱动电磁仿真器（如HFSS, CST），生成大量训练样本(Xi,Yi)。使用拉丁超立方采样在设计空间有效采样。用数据增强（如对S参数添加随机噪声、插值）扩充数据集。 2. 深度神经网络代理模型：用DNN学习X→S(f)的映射。输入层是几何参数，输出层是整个频段的S参数（每个频率点一个输出神经元）。隐藏层用全连接。损失函数为MSE: L=N1∑i∥Spred(i)(f)−Strue(i)(f)∥2。 3. 主动学习与贝叶斯优化：初始训练后，模型对某些区域预测不确定性高。主动学习选择不确定性最高的点进行仿真，将新数据加入训练集，迭代更新模型。贝叶斯优化用高斯过程等概率模型代理，同时预测和评估不确定性，用于快速设计优化。	- 模型预测误差 (与全波仿真相比)。 - 模型推理时间 (相对于全波仿真)。 - 训练所需样本数。 - 模型泛化能力 (对未见设计的预测精度)。
1896	芯片集成电路/系统 (新兴计算)	随机计算与概率比特	用随机比特流表示数值，用简单的逻辑门进行运算。例如，一个在时间上出现‘1’的概率为p的比特流表示概率值p。适用于容错、低精度计算。	1. 概率值的表示：数x∈[0,1]用长度为N的独立同分布伯努利序列表示，其中‘1’的比例为x。序列的方差为x(1−x)/N。 2. 基本运算：用逻辑门实现算术。例如，与门实现乘法：P(Z=1)=P(A=1)P(B=1)。多路选择器实现缩放加法：P(Z=1)=sP(A=1)+(1−s)P(B=1)，其中s是选择信号的概率。 3. 相关性：如果输入比特流是相关的，则输出概率会偏离预期。必须使用独立的随机数源或精心设计序列。	1. 随机数生成：用线性反馈移位寄存器产生伪随机序列，或利用电路噪声产生真随机比特流。对于MUX等需要多个独立流的操作，可用一个LFSR通过不同抽头产生多个不相关的序列。 2. 精度提升：随机计算精度与序列长度N的平方根成正比。为提高精度，可采用分层随机计算：用多个短序列并行计算，然后对结果取平均。或用伯努lli体方法，将概率值编码为多个比特的联合分布。 3. 在神经网络中的应用：权重和激活值用概率表示。用简单的与门、同或门实现乘加运算。训练时，通过概率反向传播计算梯度，但需处理随机性。	- 计算精度 (与理论值的均方误差)。 - 硬件开销 (门数量)。 - 计算延迟 (所需的序列长度/时钟周期)。 - 能效 (操作/能量)。
1897	芯片集成电路/系统 (设计与验证)	基于符号执行的硬件安全验证	形式化地分析硬件设计（如RTL）是否存在安全漏洞，如信息泄露、硬件木马、权限升级等。符号执行将输入视为符号变量，系统化地探索所有可能的执行路径。	1. 符号状态：程序状态（寄存器、内存值）表示为输入符号变量的表达式，而不是具体值。例如，一个寄存器值可能是`(input_a + 5) * input_b`。 2. 路径约束：在条件分支处，根据符号状态计算条件，并将其加入一个路径条件（一组关于输入符号的布尔表达式）中。然后探索两个分支，分别更新路径条件。 3. 可满足性求解：每条路径结束时，其路径条件描述了到达该路径所需的输入。用SMT求解器判断路径条件是否可满足。如果可满足，则该路径是可达的，并可生成一个具体测试输入。	1. 具体符号执行：混合具体执行和符号执行。从具体输入开始执行，但同时将部分输入标记为符号。当遇到依赖符号输入的分支时，用约束求解器生成新输入以探索另一条路径。可有效处理复杂数据结构。 2. 等价性检查用于安全属性：将安全属性表述为“坏状态”不可达。构造一个监视器电路，当进入坏状态时输出1。然后用等价性检查证明这个监视器输出恒为0。或将属性表述为两个电路（原始设计和经过转换的安全设计）等价。 3. 信息流跟踪：将数据标记为“高安全级”或“低安全级”。在符号执行中，传播这些安全标签。检查在程序结束时，是否有高安全级数据影响了低安全级输出（非法信息流）。这需要污点分析与符号执行结合。	- 路径覆盖率（探索的路径数）。 - 发现的漏洞/反例数量。 - 验证时间。 - 约束求解器的调用次数。
1898	芯片集成电路/系统 (制造与工艺)	化学机械平坦化的去除率建模	CMP通过化学腐蚀和机械研磨的组合使晶圆表面平坦化。建模材料去除率是关键，它是不均匀性的来源。	1. Preston方程：经验公式，去除率 RR=KpPV，其中Kp是Preston常数（与工艺参数、材料有关），P是局部压强，V是相对速度。在晶圆尺度，P和V并非均匀。 2. 接触力学与压强分布：晶圆、抛光垫、磨料颗粒的接触是复杂的多尺度问题。宏观上，晶圆曲率和垫的弹性导致压强P(r)从晶圆中心到边缘变化。 3. 基于磨损的模型：去除率与磨料颗粒的切入深度和滑动距离有关。RR∝ANd3v，其中N/A是颗粒数密度，d是切入深度，v是速度。	1. 计算流体力学与接触力学耦合：用FEM或有限体积法模拟抛光液在晶圆和垫之间的流动（流体压力分布），同时模拟垫和晶圆的弹性变形（接触压力）。两者耦合求解，得到实际的P(x,y)。 2. 粒子方法：用离散元法模拟大量磨料颗粒与晶圆表面的碰撞、滚动、切削过程，统计材料去除量。这种方法可研究颗粒形状、尺寸分布的影响，但计算成本高。 3. 基于数据的经验模型：在大量实验数据（不同压力、速度、浆料配方、图案密度下的去除率）上，用机器学习（如高斯过程回归、神经网络）拟合一个黑箱模型 RR=f(P,V,S,D,...)，其中S是浆料参数，D是局部图案密度。	- 去除率均匀性 (within-wafer non-uniformity)。 - 抛光后表面形貌 (粗糙度)。 - 碟形和侵蚀。 - 模型预测误差。
1899	芯片集成电路/系统 (可靠性)	基于加速退化模型的寿命预测	通过对性能参数（如延迟、电流）随时间退化的监测和建模，预测电路在正常使用条件下的失效时间。	1. 退化轨迹模型：关键参数y(t)（如晶体管的驱动电流）的退化常用幂律模型 y(t)=y0(1−Atn)或对数模型 y(t)=y0−Bln(1+Ct)描述。参数A,B,C,n与应力条件有关。 2. 加速模型：退化速率与应力（电压V，温度T）的关系用Eyring模型或幂律模型：AF=(Vacc/Vuse)γexp[(kEa)(Tuse1−Tacc1)]，其中AF是加速因子。 3. 随机退化过程：由于工艺涨落，不同样本的退化轨迹不同。y(t)可视为随机过程，如维纳过程或伽马过程。失效时间Tf定义为y(t)首次穿越失效阈值Df的时间。	1. 退化数据拟合与外推：在加速条件下（高V, T）测量多个样本的y(t)曲线。用非线性最小二乘法拟合每个样本的退化轨迹参数。然后利用加速模型将拟合的参数外推到使用条件，预测每个样本的失效时间Tf(i)。 2. 混合效应模型：考虑固定效应（应力条件）和随机效应（样本差异）。用线性混合模型或非线性混合模型同时拟合所有样本的退化数据，得到群体平均退化轨迹和随机效应的分布。 3. 基于随机过程的可靠性函数：若假设y(t)是维纳过程，则首次穿越时间服从逆高斯分布。用加速条件下的退化数据估计该分布的参数（漂移率μ，扩散系数σ2），然后外推到使用条件得到μuse和 σuse2，从而计算可靠性函数R(t)=P(Tf>t)。	- 预测的失效时间分布 (如中位寿命)。 - 加速因子。 - 置信区间 (对预测的不确定性估计)。 - 监测参数与电路失效的相关系数。
1900	芯片集成电路/系统 (系统架构)	存算一体架构的数据流与调度	在存算一体架构中，数据在存储器内部或近旁处理，减少了数据搬运。需设计高效的数据流和计算调度，以匹配存储器带宽和计算模式。	1. 数据重用与数据局部性：卷积、矩阵乘等计算具有大量数据重用机会。例如，在卷积中，输入特征图的同一位置被多个滤波器重用。目标是最小化数据搬运能耗，这通常比计算能耗高1-2个数量级。 2. 存储器层次访问代价：不同层次存储器的带宽B、容量C、访问能耗E/bit不同。需将计算分解，使得中间结果尽可能留在高速/低功耗的存储中。 3. 计算映射与循环变换：嵌套循环的计算（如GEMM: for i, for j, for k: C[i][j] += A[i][k]*B[k][j]）可以重新排序、分块，以优化数据局部性。	1. 循环分块与平铺：将大矩阵分块，使得每个块能放入局部缓存或寄存器。对嵌套循环进行变换，将原本的`(i, j, k)`循环顺序变为`(i_outer, j_outer, k_outer, i_inner, j_inner, k_inner)`，其中内层循环在块内操作。 2. 多面体模型与自动调度：用多面体模型将嵌套循环表示为迭代空间的多面体。数据依赖表示为多面体间的仿射关系。自动调度算法（如Pluto算法）在此模型上寻找优化的循环变换（调度），以最大化局部性和并行性。 3. 基于搜索的自动调优：对于特定硬件（如存算一体阵列），其最佳分块大小、循环顺序等参数未知。通过自动调优（如网格搜索、贝叶斯优化、强化学习）在参数空间中搜索，用实际运行时间作为反馈，找到最优配置。	- 计算效率 (实际FLOPS / 峰值FLOPS)。 - 数据重用率 (操作数/从外部DRAM读取的数据量)。 - 能耗效率 (TOPS/W)。 - 内存带宽利用率。

物理设计（Physical Design）负责将逻辑网表转化为制造用的版图（GDSII），是连接设计与制造的桥梁。以下是1901至1920编号的知识点，深入其背后的数学模型、算法与评估体系。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1901	芯片集成电路-物理设计 (高层次综合)	行为级到RTL的调度、绑定与分配	将无定时的行为级描述（如C/C++）转换为有时序的RTL，涉及在时钟周期内安排操作（调度），并将操作和变量映射到硬件资源（功能单元、寄存器、互连）。这是一个组合优化问题。	1. 数据流图：行为描述表示为有向无环图 G(V,E)，节点v∈V是操作（如加、乘），边e∈E表示数据依赖。每个操作有延迟d(v)。 2. 资源约束：每类硬件资源（如加法器、乘法器）的数量有限。绑定是将多个操作映射到同一个物理资源，前提是它们的执行时间不重叠。 3. 时间约束模型：在非流水线调度中，目标是在满足资源约束下最小化总延迟（时钟周期数）。在流水线调度中，目标是最大化吞吐量（最小化启动间隔）。	1. 列表调度：基于优先级函数（如最早开始时间、机动时间）的启发式贪心算法。每个周期，从就绪操作列表中选择优先级最高的、且不超过资源上限的操作调度到当前周期。 2. 基于整数线性规划：将调度和绑定形式化为ILP问题。定义0-1变量 xv,t,r表示操作v是否在周期t使用资源r。目标是最小化tmax，约束包括：依赖约束（tv+dv≤tw对每条边v→w）、资源约束（每个周期t和资源类型k， ∑v∈Vk,rxv,t,r≤Nk）。用ILP求解器（如Gurobi）求解。 3. 循环流水线与模调度：对于循环体，通过模调度实现流水线。目标是找到最小的启动间隔II，使得存在一个调度方案，对每个操作v分配一个周期t(v)，满足：1) 依赖约束（考虑循环携带依赖）；2) 模资源约束：对所有r，任意时刻t，占用资源r的操作数不超过Nr。常用迭代模调度算法。	- 总延迟（时钟周期数）。 - 启动间隔（流水线吞吐量的倒数）。 - 资源使用量（各种功能单元的数量）。 - 目标频率下的面积/功耗估计。
1902	芯片集成电路-物理设计 (逻辑综合)	基于多级逻辑优化与工艺映射	将优化的布尔网络映射到目标工艺库的标准单元上，在面积、时序、功耗间进行优化。核心是布尔代数化简和DAG覆盖。	1. 布尔网络：用有向无环图表示，节点是逻辑函数（如与、或、非），边表示扇入扇出关系。可以用与-非图（AIG）或 Majority-Inverter Graph（MIG）等表示。 2. 工艺库模型：每个标准单元用其布尔功能、输入引脚电容、输出驱动强度、内部功耗、面积、从输入到输出的延迟（用非线性查找表或线性延迟模型描述）来表征。 3. 延迟模型：单元延迟 d=Dintrinsic+Rdrive⋅(Cwire+∑Cpin)，其中Cwire是线负载，与线长相关（综合时预估）。	1. 逻辑重构与重写：代数方法：利用布尔代数的交换律、结合律、分配律进行因式分解、提取。布尔方法：利用不交立方体展开、内核提取等进行更彻底的优化。AIG重写用预定义的优化模板（如a∧(a∨b)=a）局部替换子图。 2. 工艺映射：将优化后的布尔网络映射到库单元。用动态规划从原始输入向输出遍历DAG，对每个节点v计算以其为根、映射到某个库单元L的最佳代价（面积、延迟）。代价是v的实现代价加上其所有扇入节点最佳代价之和。最后从输出节点回溯得到最优映射。 3. 时序驱动映射：在动态规划中，每个节点v对每个到达时间t记录一个Pareto最优的（面积，功耗）对。这保证了在满足时序约束下的面积/功耗最优。	- 优化后的逻辑门数/面积。 - 关键路径延迟。 - 总功耗（动态+静态）。 - 映射运行时间。
1903	芯片集成电路-物理设计 (布图规划)	模块形状优化与布局	在芯片版图顶层，确定各个宏模块（如CPU核、存储器）的位置、形状和朝向，以及I/O Pad的位置，以实现面积最小化、线长优化和布线拥塞预估。	1. 序列对：一种模块布局的表示法。用两个模块排列序列(S1,S2)编码模块间的相对位置关系。从序列对可唯一解码出无重叠的布局。 2. 线长估计模型：在布局早期，线长用半周长线长估计：对于网i，其HPWL = (maxx−minx)+(maxy−miny)，其中x,y是其所有引脚坐标。总估计线长是各网HPWL的加权和。 3. 面积模型：芯片核心面积A=max(width)×max(height)，其中宽度和高度由模块布局决定。目标是最小化A，同时满足长宽比约束。	1. 模拟退火：以序列对或波兰表达式（对切片树）为状态表示。随机扰动状态（如交换两个模块，改变切片方向），计算新状态的成本 Cost=αA+βW+γC，其中A是面积，W是线长，C是拥塞惩罚。以Metropolis准则决定是否接受新状态。 2. 解析布局：将模块视为点质量，互连用弹簧模拟。最小化总弹簧势能 21∑i,jwij[(xi−xj)2+(yi−yj)2]，同时满足无重叠约束。这导出一个二次规划问题，可用拉格朗日乘子法或力导向迭代求解。重叠通过密度函数和扩散过程消除。 3. 整数线性规划：将模块位置、朝向离散化，用0-1变量编码相对位置（如“模块i在模块j左边”）。目标最小化面积或线长，约束确保无重叠。适用于模块数较少的情况。	- 核心面积利用率（模块总面积/芯片核心面积）。 - 总预估线长。 - 预估的布线拥塞（全局布线单元使用率>阈值的位置比例）。 - 布局时间。
1904	芯片集成电路-物理设计 (全局布局)	标准单元布局优化	在布图规划确定的框架内，将数百万个标准单元放置在合法位置（栅格上），优化线长、时序和密度均匀性，为详细布局做准备。	1. 可微分密度函数：将单元视为连续的可扩散物质。单元v在位置(x,y)的密度贡献用基函数（如高斯函数）bv(x,y)表示。总密度 D(x,y)=∑vbv(x,y)。布局目标是使密度D(x,y)接近目标密度D（由可用面积决定）。 2. 线长近似函数：半周长线长不可微。用对数-求和-指数函数近似：对于网e，其x方向线长近似为 γlog∑v∈eexp(xv/γ)+γlog∑v∈eexp(−xv/γ)，其中γ是平滑参数。当γ→0时，趋近于HPWL。 3. 加权线长与时延：关键路径的线长赋予更高权重。线长与时延的关系通过Elmore延迟或线性模型粗略估计。	1. 非线性共轭梯度法：将布局问题转化为无约束优化：minΦ(x,y)=λwW(x,y)+λdD(x,y)，其中W是平滑线长，D是密度惩罚项。用共轭梯度法或L-BFGS 求解这个非线性目标函数，效率高，可处理百万级单元。 2. Kraftwerk2/RePlAce算法：将密度不均匀视为“压力”，通过求解泊松方程 ∇2ψ=D(x,y)−D得到势场ψ，其梯度∇ψ给出了将单元从密集区推向稀疏区的“力”。布局过程是求解力平衡方程，可视为一个静电学问题。 3. 多级布局：采用“分而治之”策略。首先将网表聚合（将多个单元合并为超单元），在小规模上优化布局；然后将布局结果反聚合，作为下一级更细化布局的初始解。重复此过程直至最底层。	- 总HPWL。 - 布局后密度均匀性（最大密度/平均密度）。 - 违反密度约束的单元比例。 - 关键路径时序（经线长预估）。
1905	芯片集成电路-物理设计 (时钟树综合)	低偏差低功耗时钟树构建	构建一个树形网络，将时钟信号从根（时钟源）分配到所有时钟单元（触发器、锁存器），目标是偏差、延迟、功耗和抗工艺变异的优化。	1. Elmore延迟模型：用于估算RC树中从源点到任意点的延迟。对于节点i，其Elmore延迟 TEi=∑k∈path(root,i)RkCk，其中Ck是节点k的下游总电容。该模型是可加的，便于计算。 2. 偏差与不确定性：偏差是任意两个时钟单元时钟到达时间的最大差值。不确定性包括时钟源的抖动、工艺/电压/温度变异导致的延迟变化。 3. 缓冲器插入模型：在长连线中插入反相器或缓冲器，可以将线延迟（与长度平方成正比）转化为多个段延迟（与段长平方成正比）之和，从而降低总延迟和灵敏度。	1. H树与匹配路径：构建对称的H型拓扑，从根开始等分区域，在几何上保证到所有叶子的路径长度相等。适用于规则阵列，但灵活性差。 2. DME/MMM算法：解耦合并与嵌入或合并与最小匹配算法。首先构建一个拓扑（连接关系），然后通过合并线段和嵌入过程确定各点的精确位置，以在满足电容约束下最小化线长和偏差。这是一个几何优化问题。 3. 时钟门控与动态调整：在时钟树节点插入时钟门控单元，在电路不活动时关闭下游时钟，节省功耗。在自适应时钟树中，插入可调延迟单元，通过传感器监测实际偏差，反馈调节以补偿工艺变异。	- 时钟偏差（最大到达时间差）。 - 时钟延迟（从根到最远叶子的延迟）。 - 时钟树功耗。 - 对工艺变动的偏差灵敏度。
1906	芯片集成电路-物理设计 (全局布线)	布线资源分配与拥塞消除	在粗略的网格上，将各条线的连接分配到特定的全局布线单元，确定大致的走线路径，避免拥塞，并为详细布线提供指导。	1. 网格图模型：将布线区域划分为m×n的GRC。每个GRC的水平和垂直边是边容量 Ce，表示其可容纳的最大线数。每个网是需连接的一组引脚。 2. 拥塞：如果一条边的实际线数le超过其容量Ce，则定义其过容量 oe=max(0,le−Ce)。总拥塞 Cong=∑eoe。 3. 多 commodity流：全局布线可视为多 commodity流问题：每个网是一个commodity，需从源（驱动引脚）流到多个汇（负载引脚），共享边容量。目标是找到可行的流，最小化总线长和拥塞。	1. 顺序布线：按关键性对网排序，然后依次用迷宫布线（如A算法）为每个网寻找最短路径，同时考虑已布线的拥塞（将已拥塞边的代价提高）。简单但可能陷入局部最优。 2. 整数线性规划/多商品流：形式化为ILP：定义0-1变量 xe,i表示网i是否使用边e。目标最小化总线长 ∑e,icexe,i，约束：1) 对每个网i，流量守恒；2) 对每条边e，容量约束 ∑ixe,i≤Ce。用ILP求解器或拉格朗日松弛求解。 3. 迭代删除与协商布线：Labyrinth/FastRoute等工具采用协商布线。所有网同时进行布线尝试，每条边有历史拥塞成本和当前需求成本*。每次迭代，网根据当前边成本重新布线，历史成本会随着边被过度使用而增加。经过多次迭代，需求趋于均衡，拥塞消除。	- 布线完成率（可布通的线网比例）。 - 总溢出量（所有边的过容量之和）。 - 总布线线长估计。 - 最大过容量。
1907	芯片集成电路-物理设计 (详细布线)	网格布线、通道布线与无网格布线	在全局布线指定的GRC内，完成几何级的连线，满足设计规则（最小线宽、间距、通孔规则），并连接所有引脚。	1. 设计规则约束：间距规则：任意两个同层形状间距≥s。宽度规则：线宽≥w。通孔规则：通孔尺寸、覆盖、间距等。 2. 冲突图：在网格布线中，将布线问题转化为在网格图上寻找不相交路径的问题。如果两个网需要占用同一个边（网格单元边界）或节点（网格点），则它们冲突。目标是找到一组无冲突的路径。 3. 通道布线：在两条平行布线通道之间布线，引脚在上下两侧。目标是水平轨道数最小化。	1. 迷宫布线：用广度优先搜索在网格上寻找从源到目标的最短路径。用A算法加速，启发式函数为到目标的曼哈顿距离。为了绕障，可以将已占用网格的代价设为无穷大。 2. 基于模式的路由：对于常见结构（如双行引脚连接），预定义最优布线模式。匹配到模式后直接应用，速度快。 3. 无网格布线：不局限于网格，允许形状在任意位置。这可以视为区域搜索问题。常用基于平面细分的算法，如将空白区域不断用垂直线细分，在细分形成的通道内布线。或转化为约束图，用最长路径算法* 确定每个形状的位置。	- 设计规则检查违例数。 - 布线后线长（与全局布线估计的偏差）。 - 通孔数量。 - 布线运行时间。
1908	芯片集成电路-物理设计 (时序收敛)	建立时间/保持时间修复与优化	在布局布线后，通过插入缓冲器、调整单元尺寸、克隆、引脚交换等技术，修复建立时间违例和保持时间违例，使设计在所有角落下都满足时序要求。	1. 静态时序分析模型：路径延迟 Dpath=∑gatesdgate+∑wiresdwire。建立时间检查：Tclk+Tcycle−Tskew≥Dpath+Tsetup。保持时间检查：Tclk+Tskew≤Dpath−Thold。 2. 单元延迟模型：用非线性查找表或线性延迟模型描述单元延迟与输入转换时间、输出负载电容的关系。库中包含不同PVT角落的数据。 3. 线载模型：在优化阶段，线延迟 dwire=Rwire(Cwire/2+Cpin)+RdriverCwire，其中Rwire,Cwire与线长成正比（由全局布线预估）。	1. 关键路径识别：通过STA得到最差负裕量路径列表，按裕量排序。 2. 建立时间修复：1) 插入缓冲器：将长线分段，减少其RC延迟。2) 增大驱动单元尺寸：降低输出电阻Rdriver，减少驱动大负载的延迟。3) 克隆：对高扇出驱动单元，复制多个副本，各自驱动一部分负载，减少每个驱动的负载。4) 交换引脚：交换一个门输入引脚的连接，可能减少关键路径的转换时间。 3. 保持时间修复：1) 插入延迟单元或在路径上增加缓冲器，增加路径延迟。2) 减小驱动单元尺寸，增加其延迟。3) 调整时钟树（在时钟路径上增加延迟），但需谨慎，以免影响其他路径。	- 最差负裕量（所有路径在所有角落下）。 - 总缓冲器/延迟单元插入数量。 - 修复后的总功耗/面积增量。 - 迭代修复次数。
1909	芯片集成电路-物理设计 (功耗完整性)	电源网络设计与电迁移分析	设计全局和本地的电源/地网络，在满足IR压降和电迁移约束下，最小化金属资源和电压噪声。	1. 电源网络建模：电源网格是一个巨大的R（金属电阻）、L（封装电感）、C（去耦电容）网络。每个标准单元是连接在VDD/GND之间的时变电流源 I(t)。 2. IR压降计算：根据欧姆定律，电流I流经电阻R产生压降 ΔV=IR。在直流分析中，I是平均电流。最坏情况IR压降发生在单元同时切换、电流最大时。 3. 电迁移模型：平均电流密度Javg和均方根电流密度Jrms需低于阈值Jcrit。 Black方程描述电迁移失效时间：MTTF=AJ−nexp(Ea/kT)。	1. 电源网络仿真：将电源网络离散为节点导纳矩阵Y，已知电流源向量I，求解节点电压V：YV=I。由于网络规模巨大，用多网格法或随机行走法加速求解。随机行走法将求解一个点的电压转化为从该点开始的随机游走过程，统计吸收边界条件，适用于快速增量分析。 2. 电源网络优化：基于灵敏度分析，在IR压降大的区域增加电源线宽度、增加通孔、或插入去耦电容。这是一个凸优化问题：在金属资源约束下最小化最大IR压降。 3. 电迁移检查：提取所有电源/地线段的电流密度（直流Jdc和交流Jrms）。检查是否满足约束：Jdc≤Jdc,crit和 Jrms≤Jrms,crit。对违例线段进行加宽。	- 最坏情况IR压降（占VDD百分比）。 - 电源网络金属利用率/面积。 - 电迁移违例线段总长度。 - 去耦电容插入的总电容值。
1910	芯片集成电路-物理设计 (可制造性设计)	光学邻近校正与多重图形技术分解	在光刻分辨率接近物理极限时，对掩模图形进行预畸变，使硅片上成像图形更接近设计目标。对于更小尺寸，需将一层版图分解到多个掩模上。	1. 部分相干成像模型：光刻胶上的光强分布 $I(\vec{r}) =	(h \otimes m)(\vec{r})	^2，其中h是点扩散函数，m是掩模透射函数。OPC通过反解此方程求m，使得I经光刻胶模型后的图形接近目标。<br>2.∗∗冲突图∗∗：在∗∗自对准双重/四重图形技术∗∗中，需将版图形状（多边形）分配到2个或4个掩模上，使得同一掩模上任意两个形状的间距\ge d{min}。若两个形状间距< d{min}$，则它们冲突，不能分在同一掩模。
1911	芯片集成电路-物理设计 (寄生参数提取)	三维场求解器与降阶模型	从最终版图提取互连线的电阻R、电容C、电感L等寄生参数，用于精确的后仿和时序分析。	1. 麦克斯韦方程组：静态场下，电势ϕ满足拉普拉斯方程 ∇2ϕ=0，电容矩阵Cij由导体i和j间的互易关系定义。电阻由电流连续性方程和欧姆定律求解。高频下需用全波方法求解电感。 2. 边界元法：将导体表面离散为面板，在每个面板上假设电荷密度σ或电流密度J为常数。通过求解积分方程（如 $\phi(\vec{r}) = \frac{1}{4\pi\epsilon} \int \frac{\sigma(\vec{r}')}{	\vec{r}-\vec{r}'	} dS'）得到电荷分布，进而计算电容矩阵。BEM仅需离散表面，但矩阵稠密。<br>3.∗∗部分元等效电路∗∗：将导体离散为小的体积单元，每个单元的自感和与其他单元的互感用∗∗Neumann公式∗∗计算：L{ij} = \frac{\mu}{4\pi} \int{V_i} \int_{V_j} \frac{1}{R} dV_i dV_j$。PEEC产生一个RLC电路网表。
1912	芯片集成电路-物理设计 (物理验证)	设计规则检查与版图原理图比对	检查版图是否满足制造工艺的所有几何规则（DRC），以及版图所表示的电路是否与原始电路图一致（LVS）。	1. 几何运算：DRC规则（最小宽度、最小间距、包含、延伸等）可以转化为版图形状的布尔运算（与、或、非）和尺寸调整操作。例如，检查最小间距s：将所有图形向外膨胀s/2，然后检查膨胀后的图形是否有重叠（自相交），重叠处即违例。 2. 图同构：LVS从版图提取出网表（器件类型、参数、连接关系），与原理图网表比较。这归结为判断两个有向图（或超图，因为MOSFET是四端器件）是否同构。允许器件合并（并联MOSFET）和引脚交换。 3. 电气规则检查：检查天线效应、浮空节点、孤立的阱等电气问题。	1. 扫描线算法：用于高效处理大量矩形。用一条垂直扫描线从左到右扫描，维护一个区间树存储与扫描线相交的矩形。当扫描线遇到矩形的左边缘或右边缘时，更新区间树并检查与当前活动矩形的间距、包含等关系。 2. 层次化处理：利用版图的层次结构（重复使用的单元）。对单元内部的DRC只检查一次，然后在高层检查单元实例间的互作用。这大幅减少计算量。 3. LVS网表比较：将两个网表规范化（如对器件排序、对网名归一化）。然后通过图匹配算法寻找两个图之间的对应关系。常用算法基于划分细化或回溯搜索，利用节点属性（器件类型、尺寸）和邻接关系作为约束。	- DRC违例数量与严重性。 - LVS不匹配点（器件缺失、多出、连接错误）。 - 验证运行时间。 - 层次化压缩比。
1913	芯片集成电路-物理设计 (热分析与热管理)	芯片级温度分布仿真与优化	计算芯片在工作时的稳态和瞬态温度分布，识别热点，并设计散热方案（如热通孔、微流道）以控制温度。	1. 热传导方程：稳态 ∇⋅(k∇T)+Q=0，瞬态 ρcp∂t∂T=∇⋅(k∇T)+Q。k是热导率，Q是热源密度（功耗密度）。 2. 热边界条件：芯片底部通常假设为恒温（散热器温度）。顶部对流散热：−k∂n∂T=h(T−Tamb)。辐射散热：q=ϵσ(T4−Tamb4)。 3. 热-电耦合：晶体管功耗Q是其电学状态（电压、电流）和温度T的函数，因为迁移率、阈值电压等随温度变化。需自洽求解电学和热学方程。	1. 有限元/有限体积法：将芯片、封装、散热器离散为四面体或六面体网格。用FEM或FVM求解热传导PDE。可处理复杂几何和材料不均匀性，但计算成本高。 2. 紧凑热模型：用RC热网络模拟芯片的热行为。热阻Rth类比电阻，热容Cth类比电容，热流q类比电流，温度T类比电压。从详细FEM仿真或解析公式提取每个单元（如标准单元、宏模块）的RC参数，构建网络，然后用电路仿真器快速求解温度。 3. 热布局优化：在布局阶段，将温度或热梯度作为优化目标或约束。例如，在力导向布局中，除了线长力和密度力，增加一个“热力”，将高功耗单元从热点推开。或在模拟退火中，将温度成本加入目标函数。	- 峰值结温。 - 芯片表面温度分布（标准差/最大值）。 - 热阻（结到环境）。 - 散热方案（如热通孔）的面积开销。
1914	芯片集成电路-物理设计 (可靠性布线)	电迁移与自热效应驱动的布线	在布线时考虑电流密度和自热，通过增加线宽、使用上层金属、插入通孔阵列等方式，提高互连的电迁移寿命和热可靠性。	1. 互连电流密度计算：对每根线，根据其驱动的单元和负载，通过静态时序分析或开关活动仿真估算其平均电流Iavg和均方根电流Irms。电流密度 J=I/A， A是导线截面积。 2. 电迁移寿命模型：Black方程 MTTF=A0(J−Jcrit)−nexp(Ea/kT)。在布线时，需确保 J<Jmax或 MTTF>目标寿命。 3. 互连自热：电流通过导线产生焦耳热 P=Irms2R。温升 ΔT=P⋅Rth，其中Rth是导线到衬底的热阻，与介质的导热性有关。高温加速电迁移。	1. 基于约束的布线：在全局布线和详细布线中，为每条线分配一个最小宽度约束，该宽度由电流密度要求 wmin=Imax/Jmax决定。对高电流线，布线器自动使用更宽的线或并行多条线。 2. 通孔阵列与阶梯化：单个通孔有电流限制。对大电流线，在连线末端和转弯处插入通孔阵列以分散电流。避免电流拥挤，可设计阶梯形或锥形的线宽变化。 3. 热感知布线：在热分布已知的情况下，避免将高电流线布在热点区域上方。或在热点区域使用高热导率材料（如碳纳米管）的局部互连。在布线优化目标中加入热可靠性成本，如 ∑wireexp(αJ)或 ∑wireΔT。	- 电迁移违例的线总长度。 - 最高互连温度。 - 因可靠性约束增加的金属面积百分比。 - 预估的互连寿命（最小MTTF）。
1915	芯片集成电路-物理设计 (签核)	静态时序分析与信号完整性分析	在最终版图上，用提取的寄生参数，在最坏情况的工艺、电压、温度条件下，验证设计是否满足所有时序和噪声约束。	1. 时序计算图：将电路表示为有向图，节点是时序弧（单元延迟、线延迟），边是连接关系。通过最长路径算法计算最早到达时间、最晚需要时间，得到裕量。 2. 耦合噪声模型：当两条线相邻且平行时，通过耦合电容Cc相互影响。受害线的噪声脉冲幅度 V_{noise} \approx \frac{C_c}{C_c + C_g} \cdot \Delta V_{aggressor}}，其中Cg是受害线对地电容，ΔVaggressor是攻击线的电压摆幅。 3. 统计静态时序分析：将延迟建模为随机变量（如高斯分布），考虑工艺参数的相关性。计算时序裕量的概率分布，得到统计意义上的良率（裕量>0的概率）。	1. 图上的动态规划：从原始输入和寄存器时钟端开始，向前传播最早到达时间。从原始输出和寄存器数据端开始，向后传播最晚需要时间。对每个节点，裕量 = 最晚需要时间 - 最早到达时间。负裕量表示违例。 2. 耦合噪声分析：识别潜在的攻击-受害线对。提取耦合电容。用RC电路仿真或简化解析模型估算噪声脉冲的峰值和宽度。与接收器单元的噪声容限曲线比较，判断是否会引起误触发。 3. 蒙特卡洛时序分析：从工艺参数（L, Vth, Tox等）的联合分布中采样，对每个样本进行完整的STA，得到裕量的分布。计算量大，但准确。或用基于灵敏度的解析方法：假设延迟是工艺参数的线性函数，则裕量也是多元高斯分布，可解析计算良率。	- 最差负裕量（所有路径、所有角落）。 - 建立时间/保持时间违例的数量。 - 噪声违例的数量与严重性。 - 统计良率（在目标频率下）。
1916	芯片集成电路-物理设计 (三维集成电路物理设计)	三维布局、布线与时序优化	在多个有源层（晶粒）上协同进行布局布线，通过硅通孔连接，优化系统性能、功耗和热管理。	1. 三维布局表示：除了x,y坐标，增加了层z坐标。TSV占用面积，并引入额外的寄生R,C,L。热模型更关键，上层晶粒的热量需通过下层散出。 2. 三维Steiner树：构造连接多个位于不同层的引脚的最小生成树，允许在TSV位置产生Steiner点。目标是优化线长、TSV数量和时序。 3. 三维热分布模型：热传导方程在三维空间中求解，考虑层间介质和TSV的热导率。TSV（铜）是良好的热通路，有助于垂直散热。	1. 三维力导向布局：在全局布局中，除了x,y方向的密度力和线长力，增加z方向的力，鼓励单元向热良性或低拥塞的层移动。线长计算包括曼哈顿距离和TSV代价：$WL =	x_1-x_2
1917	芯片集成电路-物理设计 (机器学习辅助物理设计)	基于学习的布局、布线与时序预测	利用机器学习模型，从历史设计或中间结果中学习，预测设计的质量（如时序、拥塞、功耗），或直接生成优化的设计解，加速设计收敛。	1. 图表示学习：电路网表是图，标准单元是节点，网是超边。用图神经网络学习节点的特征嵌入，该嵌入聚合了其多跳邻域的结构和属性信息，可用于节点分类（如单元属于关键路径的概率）或图回归（预测整个设计的性能）。 2. 图像式表示：将布局或拥塞图视为图像（通道可以是单元密度、线密度、功耗密度等）。用卷积神经网络处理这类空间数据，预测局部或全局的指标。 3. 序列到序列模型：将布局过程视为一个序列决策问题：依次放置单元。用强化学习训练一个智能体，其状态是当前部分布局和未放置的单元，动作是放置下一个单元的位置，奖励是最终布局的质量（如线长、时序）。	1. 拥塞预测：在布局早期，用GNN或CNN基于当前的全局布局（单元的位置分布）预测最终的详细布线拥塞。预测模型在大量已完成设计上训练。预测结果用于指导布局器避开高拥塞区域。 2. 时序预测：在综合后或布局早期，用机器学习模型预测最终signoff时序。特征包括：逻辑级数、扇出、单元类型统计、布局密度等。这可用于识别可能无法时序收敛的设计，及早调整。 3. 强化学习用于布局：将芯片画布离散化为网格。智能体（如深度Q网络）依次选择单元及其放置网格。奖励函数是线长、拥塞、密度的加权负和。通过大量自对弈训练，智能体学习近似最优的放置策略。	- 预测模型的准确率（如拥塞预测的均方误差）。 - 与传统流程相比，达到收敛所需的迭代次数/时间。 - 最终设计质量（PPA）的改进。 - 模型训练成本（数据量、时间）。
1918	芯片集成电路-物理设计 (功耗优化)	多电压域设计与电源门控	通过创建多个电压域和电源开关，动态调节电压或关闭闲置模块的电源，以降低静态和动态功耗。	1. 功耗模型：动态功耗 Pdyn=αCVdd2f，静态功耗 Pstat=IleakVdd。降低Vdd可显著降低Pdyn和Pstat（亚阈值漏电与Vdd指数相关）。 2. 电压-频率缩放：在保证时序的前提下，最低工作电压 Vmin与频率f大致呈线性关系。通过动态电压频率调节，根据工作负载调整(Vdd,f)对。 3. 电平转换器与隔离单元：不同电压域间信号传递需要电平转换器。电源关闭域的输出需要隔离单元钳位到固定值，防止悬空输入导致接收域漏电增大或震荡。	1. 电压域划分：基于模块的活动性和时序关键性。高活动、非关键模块置于低电压域；关键模块置于高电压域。划分问题可形式化为图划分：节点是模块，边权重是通信量，目标最小化跨电压域通信（需电平转换器）的开销，同时满足每个域的时序和面积约束。 2. 电源门控设计与控制：在电源开关关闭期间，关闭域内的状态会丢失。需使用状态保持寄存器或保留存储器在唤醒时恢复状态。电源开关的尺寸需权衡IR压降和开关能量/时间。电源开关控制序列（关断、唤醒）需仔细设计以避免浪涌电流。 3. 多电压综合与布局：在逻辑综合阶段，为不同电压域使用对应的库。在布局阶段，将同一电压域的单元聚集在一起，以减少电平转换器的数量和跨域连线长度。用电源规划为每个域分配独立的电源网络。	- 总功耗（动态+静态）节省百分比。 - 电压域数量与面积开销（电平转换器、隔离单元、电源开关）。 - 状态保存与恢复的能量和时间开销。 - 电源门控的唤醒时间。
1919	芯片集成电路-物理设计 (天线效应预防)	等离子体导致的栅氧损伤与修复	在制造中，离子刻蚀时金属互连线会收集电荷，若连接栅极的导体总面积过大，电荷可能击穿薄栅氧。需检查并修复。	1. 天线比规则：对于连接到栅极的每段导体，其天线比 AR=栅氧面积导体面积不得超过工艺规定的阈值。导体面积是到栅极的累积面积（包括所有上游金属）。 2. 电荷收集模型：导体收集的电荷 Q∝A⋅t，其中A是导体面积，t是暴露在等离子体中的时间。栅氧击穿电压Vbd是固定的，当Q/Cox>Vbd时可能发生击穿，其中Cox是栅氧电容。 3. 层次化累积：在版图层次结构中，需自底向上累积面积，并在上层检查跨层次的连接。	1. 设计规则检查：在物理验证阶段，遍历所有连接到栅极的网络。对网络中的每段导体，计算从该导体到栅极的所有上游导体面积之和，除以栅氧面积，得到局部天线比。若超过阈值，则报告违例。 2. 修复方法：1) 插入跳线：在高层金属处将长导线断开，并通过通孔连接到高层金属，再跳回。在制造后期，高层金属还未刻蚀，电荷无法累积到断开点之前的导线上。2) 添加天线二极管：在栅极附近添加一个二极管到衬底（或电源/地）。当导体电势过高时，二极管正向导通，泄放电荷。3) 布线策略：在布线阶段，避免用长而宽的低层金属直接驱动大栅极。	- 天线效应违例的数量。 - 插入的跳线或二极管数量。 - 因修复增加的电阻/电容。
1920	芯片集成电路-物理设计 (工程变更订单处理)	增量式物理设计优化	在设计的后期（如签核后），因功能错误、时序违例或信号完整性问题，需要进行ECO。目标是以最小改动修复问题，避免大规模重做。	1. 逻辑锥与影响范围：一个逻辑错误或时序违例通常只影响局部逻辑。其影响范围是从修改点向前和向后遍历所到达的寄存器和原始输出。ECO应尽可能将改动局限在此范围内。 2. 可用空间模型：在已布局布线密集的设计中，新插入的逻辑单元和布线需找到可放置的空间和可用的布线轨道。这转化为一个带约束的布局问题。 3. 时序与电气验证：ECO后，需增量式地重新提取寄生参数，并在局部或全局进行增量式时序分析和电气规则检查，确保修改不引入新问题。	1. 功能ECO：用逻辑重组或插入冗余逻辑修复功能错误。例如，要修复一个导致输出错误的最小项，可以增加一个与门屏蔽该最小项。工具自动生成补丁网表，并尝试在影响范围内找到空间放置新逻辑。 2. 时序ECO：1) 尺寸调整：将关键路径上的单元换为驱动能力更强的版本（上尺寸）或更弱的版本（下尺寸以减少负载）。2) 缓冲器插入/删除。3) 逻辑重组：用更快的逻辑结构替换。工具根据时序关键性和可用空间，选择最优的ECO操作集合。 3. 增量式布局布线：在ECO区域，对现有的布局布线做局部放松，为新单元和连线腾出空间。利用详细布线的Rip-up and Reroute 功能，先移除受影响区域的布线，然后连同新线网一起重新布线。	- ECO修复的问题数量（时序违例、功能错误）。 - 受影响的逻辑单元/寄存器数量。 - ECO引入的额外面积/功耗。 - ECO运行时间 vs. 全流程重做时间。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1921	芯片集成电路-物理设计 (先进节点布线)	自对准多重图形与颜色分解的布线约束	在低于光刻波长的工艺节点，布线层（特别是金属1/2）必须遵守SADP/SAQP的制造约束，即颜色冲突的线不能分配在同一掩模。布线必须在满足电学连接的同时，满足“可分解性”这一几何约束。	1. 冲突图着色模型：布线网络中的线段被抽象为图的顶点。如果两条线段间距小于SADP/SAQP的最小间距规则，则在它们之间连一条边，表示存在颜色冲突。SADP要求图是2-可着色（二分图），SAQP要求4-可着色。 2. 奇数环检测：对于SADP，不可分解的充要条件是冲突图中存在奇数长度的环。存在奇数环意味着至少有两个冲突的线必须分配相同颜色，违反规则。 3. 代价函数：布线目标不仅是线长和通孔数最小化，还需最小化“颜色冲突”或“不可分解”的代价，这通常需要插入“缝合”（Stitch）或将线分段。	1. 着色感知的全局布线：在全局布线阶段，为每条边的布线资源（G-Cell边）定义两种（SADP）或四种（SAQP）颜色容量。将布线问题扩展为多商品流着色问题，在满足流守恒和容量约束的同时，确保每条线的颜色分配是一致的。常用整数线性规划或拉格朗日松弛求解。 2. 迭代分解与重布线：先进行传统全局布线。然后运行颜色分解算法（如图着色启发式），若分解失败（出现奇数环），则识别出导致冲突的关键线网，通过Rip-up and Reroute重布这些线网以消除冲突。迭代此过程直至可分解。 3. 布局-布线协同优化：在布局阶段就考虑颜色分解约束，通过颜色感知的布局合法化，调整单元位置以减少相邻金属线的冲突。或在详细布线中，采用基于冲突回避的迷宫布线算法。	- 颜色分解成功率。 - 为满足分解约束而插入的“缝合”数量。 - 因颜色约束导致的总线长增量。 - 违反最小颜色间距的违例数。
1922	芯片集成电路-物理设计 (签核静态时序)	片上变异与统计静态时序分析	在先进工艺下，器件和互连参数的随机波动（如LPE， RDF）导致路径延迟不再是确定值，而是随机变量。SSTA的目标是计算时序裕量的概率分布，以预测设计良率。	1. 延迟的随机模型：单元延迟d和线延迟建模为工艺参数（如L,Vth,Tox）的随机函数。常用一阶泰勒展开：d=d0+∑i∂pi∂dΔpi，其中Δpi是零均值的随机变量。 2. 空间相关性：邻近器件的参数波动具有相关性，距离越远相关性越弱。用相关矩阵 ρij或基于位置的高斯随机场建模。 3. 统计最坏情况：路径延迟Dpath是多个随机延迟之和，其分布近似高斯。统计最坏情况延迟定义为 μ+nσ，其中μ是均值，σ是标准差，n是西格玛倍数，对应目标良率（如3σ对应99.73%）。	1. 基于路径的SSTA：枚举关键路径，对路径上每个单元/互连的延迟随机变量求和，得到路径延迟的均值和方差。考虑参数相关性，延迟和的方差 σsum2=∑iσi2+2∑i<jρijσiσj。然后计算每条路径的统计裕量。 2. 基于块的SSTA：像传统STA一样在时序图上传播，但传播的是到达时间的概率分布（用均值和方差表征）。在合并点（如与门、或门）进行统计MAX操作，计算两个随机变量最大值的分布。这需要假设延迟服从特定分布（如高斯）并使用Clark公式近似。 3. 蒙特卡洛分析：从工艺参数的联合分布中抽取大量样本，对每个样本进行确定性STA，得到时序裕量的经验分布。计算量大，但可作为黄金参考。	- 统计最差裕量（在目标良率下，如99.7%）。 - 时序良率（裕量>0的概率）。 - 关键路径延迟的标准差（时序不确定性）。 - 对工艺参数（如Vth）的灵敏度系数。
1923	芯片集成电路-物理设计 (功耗完整性)	动态IR压降分析与电源噪声抑制	电路开关活动导致瞬间大电流，在电源网络的寄生电阻电感上产生电压波动（ΔV=Ldtdi+iR）。过大的压降会造成时序违规和功能错误。	1. 瞬态电源网络模型：电源网络是一个巨大的RLC网络，用改进的节点分析法建立方程：Gv(t)+Cdtdv(t)=i(t)，其中G是电导矩阵，C是电容/电感矩阵，i(t)是时变的电流源向量（来自标准单元的开关电流）。 2. 电流波形建模：标准单元的电流脉冲i(t)不是简单的阶跃，其形状、幅度、持续时间与输入转换时间、输出负载有关。常用电流源模型或基于查表的波形。 3. 最坏情况电流向量：寻找能导致最严重IR压降的电流激励模式。这等价于在向量i的可行域内（由电路逻辑功能和时序约束定义）最大化vdrop，是一个优化问题。	1. 瞬态仿真加速：直接求解大规模RLC网络瞬态响应计算量巨大。采用模型降阶（如Krylov子空间法）将网络降至几十到几百阶，然后用后向欧拉法等数值积分求解降阶系统的瞬态响应。 2. 基于向量生成的动态分析：通过逻辑仿真或统计电流建模生成具有高开关活动的向量序列，作为电流源激励进行瞬态仿真。或用故障仿真思想，寻找能同时翻转大量寄存器的向量，这通常导致最坏电流。 3. 去耦电容自动插入：基于动态IR分析的结果，在热点区域自动插入片上去耦电容。插入位置和电容值的优化可形式化为：min∑Cdecap， s.t. ∀t,∀node,V(t)≥Vmin。常用线性规划或启发式迭代求解。	- 最坏情况瞬态IR压降（峰值下降值）。 - 电源噪声频率成分。 - 去耦电容插入的总面积开销。 - 因IR压降导致的时序裕量损失（额外悲观度）。
1924	芯片集成电路-物理设计 (可靠性)	老化效应分析与寿命优化	晶体管在长时间工作下，性能会因偏置温度不稳定性和热载流子注入等老化效应而退化（如Vth漂移），导致电路时序变慢，可能引发后期失效。	1. 老化模型：BTI导致的Vth漂移 ΔVth=A⋅tn⋅exp(−Ea/kT)，其中t是应力时间，n≈0.25。HCI模型类似，但与电流密度强相关。退化与信号概率（逻辑‘1’或‘0’的概率）和开关活动有关。 2. 时变静态时序分析：将路径延迟建模为时间的函数：D(t)=D0+ΔD(t)。老化后，建立时间检查变为 Tclk−Tskew≥D(t)+Tsetup。需保证在设计寿命tlife内，该不等式仍成立。 3. 恢复效应：当应力移除（如PMOS栅极电压从负变零）时，Vth漂移可部分恢复。因此实际退化是动态应力-恢复交替过程的结果。	1. 基于仿真的老化分析：在电路仿真（如SPICE）中，将老化模型（通常为紧凑模型）集成到晶体管模型中，在长时间（如毫秒到秒）的输入激励下模拟Vth的实时演变。然后提取退化后的器件参数进行STA。极端耗时。 2. 降阶应力分析：对数字电路，通过逻辑仿真得到每个晶体管节点的信号概率和开关活动率。然后通过解析模型计算每个晶体管在特定时间段内的等效DC应力时间，进而计算ΔVth。将此ΔVth作为偏移量加入STA库。 3. 老化感知设计优化：识别老化后成为关键路径的路径，对其进行过设计（如增大尺寸、插入缓冲器）。或通过输入向量控制，在待机模式下施加使关键路径晶体管恢复的偏置条件，延缓老化。	- 设计寿命终点（如10年）的时序裕量。 - 老化导致的频率降额（最大频率下降百分比）。 - 关键路径晶体管的老化敏感度。 - 为补偿老化而增加的面积/功耗开销。
1925	芯片集成电路-物理设计 (射频/模拟布局)	对称约束、匹配与寄生敏感布局	射频/模拟电路（如差分对、电流镜、ADC）对器件匹配、寄生对称性、信号完整性极为敏感，其物理设计规则与数字电路截然不同。	1. 器件匹配模型：两个本应相同的器件，其电学参数（如Ids， Vth）的失配 σΔP2=WLAP2+SP2D2，其中第一项是面积依赖的随机失配，第二项是距离依赖的系统性失配。AP是失配系数，D是器件间距。 2. 互连寄生耦合模型：敏感模拟线（如高阻节点、时钟线）之间的耦合电容和互感会引入噪声。需精确提取和最小化。 3. 对称约束：对于全差分电路，要求完全对称的布局：一对匹配器件在几何上应关于共同质心对称，连线也应镜像对称，以抵消工艺梯度影响。	1. 共同质心布局：将多个匹配的器件单元（如晶体管手指）排列成矩阵，并通过交叉连接使得每个器件的“重心”重合。例如，对于一对器件A和B，排列成ABBA的交叉耦合阵列。这使它们对线性工艺梯度（如氧化层厚度）具有一阶免疫力。 2. 对称布线：布线时，对差分信号对使用完全相同的拓扑、线宽、间距和层。在转弯处使用钝角或圆弧而非直角，以保持电长度一致。通常会插入虚拟金属以保持周围环境对称。 3. 敏感线隔离：用保护环和屏蔽线隔离敏感信号。保护环是接地的扩散区或阱，用于阻挡衬底噪声。屏蔽线是在敏感线两侧或上下层铺设的接地线，用于吸收电场耦合。	- 器件失配（如σ(Vth)）。 - 差分对对称性（如线长差、寄生电容差）。 - 关键节点对噪声的敏感度（如单位增益频率处的电源抑制比）。 - 布局引起的失调电压/电流。
1926	芯片集成电路-物理设计 (存储器编译器)	存储器位单元阵列与外围电路生成	存储器编译器根据用户配置（容量、位宽、性能）自动生成相应的版图、电路网表和时序模型。核心是位单元阵列的高密度布局和外围电路（译码器、灵敏放大器、写入驱动器）的灵活拼接。	1. 阵列效率模型：存储器宏的面积 Amacro=Aarray+Aperiphery。阵列效率 η=Aarray/Amacro，是衡量布局密度的关键。Aarray=(m×Wcell)×(n×Hcell)，其中m,n是行列数，Wcell,Hcell是位单元尺寸。 2. 延迟-能量模型：字线延迟随行数增加而平方增长，位线延迟随列数增加而线性增长。灵敏放大器的失调电压限制了位线摆幅，从而影响访问时间和功耗。	1. 参数化单元：位单元、译码器、多路选择器、控制逻辑等被设计成P-Cell。P-Cell的版图、电路和符号能根据参数（如晶体管尺寸、指状数）自动生成。编译器根据配置选择并拼接P-Cell。 2. 阵列生成算法：根据行列数，将位单元排列成矩阵。生成规则的字线和位线网格。在阵列边缘插入虚设单元以保证工艺均匀性。自动生成供电环和全局信号布线。 3. 时序/功耗特征化：对生成的存储器实例，通过SPICE仿真在多种工艺角、电压、温度下提取关键路径的延迟、建立/保持时间、功耗（静态、动态、读写）。结果存入Liberty格式的时序模型文件，供顶层设计使用。	- 存储器面积（每比特面积）。 - 访问时间（读/写）。 - 静态漏电功耗和动态操作功耗。 - 阵列效率。 - 编译和特征化时间。
1927	芯片集成电路-物理设计 (设计规则与工艺角)	多模式光刻与制造规则复杂性管理	在5nm及以下节点，设计规则的数量和复杂性爆炸式增长，涉及数十层掩模，数百条几何、间距、宽度、面积规则，且规则与上下文（邻近图形形状）相关。物理设计工具必须高效处理这些规则。	1. 基于方程的规则：许多复杂间距规则可表述为条件逻辑。例如：`if (width of shape A < W1) then (spacing to shape B >= S1) else (spacing >= S2)`。这需要规则检查器支持条件语句。 2. 多图案颜色分配规则：除了间距，还有关于线端、缺口、T型接头的特殊规则，以确保SADP/SAQP的可制造性。这些规则通常表示为禁止的几何图案组合。 3. 基于模型的规则：某些规则（如金属槽密度、多边形密度）要求在一个窗口内的图形面积占比必须在给定范围内，以确保化学机械抛光的均匀性。	1. 层次化DRC处理：利用版图的层次结构，对单元内部只检查一次。在顶层检查单元实例间的相互作用时，需要考虑展平距离——只在一定距离范围内检查不同实例间的相互作用，超出此距离则忽略，以平衡精度和速度。 2. 规则分解与编译：将复杂的DRC规则（尤其是条件规则）编译成一系列基本的几何布尔运算（AND, OR, NOT, sizing）的序列。现代DRC工具内嵌规则编译器，将用户规则转换为高效的底层几何操作指令。 3. 实时设计规则驱动：在交互式版图编辑和自动布线中，工具实时进行在线DRC，防止用户违反规则。布线器内部集成设计规则引擎，确保生成的每条线段、每个通孔都满足所有间距和宽度规则。	- DRC规则总数（几何、电学等）。 - DRC运行时间。 - 层次化处理的效率（与非层次化运行时间比）。 - 复杂规则（如密度规则、多图案规则）的违例数。
1928	芯片集成电路-物理设计 (芯片封装协同设计)	凸点布局、RDL布线与信号/电源完整性协同优化	在先进封装中，芯片与封装基板通过微凸点连接。凸点布局、再分布层布线和电源传输网络需要跨芯片和封装协同设计，以优化信号完整性、电源完整性和热性能。	1. 芯片-封装接口模型：将封装视为芯片I/O的负载，其电气特性由S参数矩阵描述。芯片末级驱动器的性能（如眼图）强烈依赖于封装的阻抗特性。 2. 电源传输网络协同分析：芯片的PDN和封装的PDN通过凸点连接，形成一个整体的网络。需联合求解芯片和封装的IR压降，确保最坏情况下芯片内核电压达标。 3. 热-机械应力分析：芯片、凸点、基板材料的热膨胀系数不同，在温度变化下产生热应力，可能导致凸点开裂或分层。需进行热-机械耦合仿真。	1. 凸点布局优化：将凸点视为可移动的“单元”，电源/地凸点和信号凸点需满足一定的比例和分布约束。优化目标：最小化电源网络阻抗、最大化信号布线通道、均匀分布热源。可形式化为带约束的布局问题，用模拟退火或力导向方法求解。 2. RDL自动布线：RDL层用于将芯片焊盘扇出到凸点阵列。由于凸点间距小，RDL布线通常是高密度、短距离、多层的。算法需处理逃逸布线（从密集阵列中引出）和满足封装制造规则（线宽/间距通常大于片上）。 3. 联合电源网络仿真：提取芯片和封装的完整PDN网络（包括去耦电容），进行联合的直流和交流仿真。根据仿真结果，调整凸点布局、增加电源/地凸点、在封装侧增加去耦电容。	- 电源传输网络阻抗（从芯片内核看入，在目标频率下）。 - 信号眼图质量（眼高、眼宽）。 - 最坏情况IR压降（芯片+封装）。 - 热循环下的凸点最大应力。
1929	芯片集成电路-物理设计 (云上物理设计)	分布式计算与弹性资源调度	物理设计（特别是布局布线）是计算和内存密集型任务，运行在本地服务器集群上可能需要数天。云平台提供弹性、可扩展的计算资源，可大幅缩短设计周期。	1. 任务并行性模型：物理设计流程包含多个阶段，有些阶段天然并行（如单元布局中的区域划分、静态时序分析中的路径计算），有些是顺序的。需建立有向无环图模型描述任务依赖关系。 2. 数据划分与通信开销：将设计数据（网表、布局）分区分配到不同计算节点。分区质量影响负载均衡和通信开销。目标是最小化跨分区的连线数（减少通信），同时保持各分区工作量均衡。 3. 弹性资源调度：在云环境中，可动态申请和释放虚拟机。调度算法需决定在何时、申请何种配置的多少台VM，以最小化总成本（计算时间×实例单价）并满足截止时间。	1. 分布式布局：将布局区域划分为多个子区域，分配给不同计算节点。每个节点负责其区域内单元的布局。节点间定期交换边界单元信息，进行全局拉力计算和单元迁移，类似于并行求解偏微分方程的区域分解法。 2. 分布式STA：将时序图划分，不同节点并行计算不同部分的到达时间/要求时间。在划分边界，节点交换时序信息（如最早到达时间、最晚需要时间），进行迭代直至收敛。这与异步分布式计算类似。 3. 云原生调度器：使用Kubernetes 等容器编排平台，将每个物理设计工具（如综合、布局、布线）打包为容器。通过监控任务队列和资源利用率，自动伸缩容器实例数量。利用竞价实例进一步降低成本。	- 总任务完成时间（墙钟时间）。 - 资源利用率（CPU小时/总CPU小时）。 - 云上计算成本（美元）。 - 相对于本地集群的加速比。
1930	芯片集成电路-物理设计 (开源EDA)	基于开源工具链的物理设计流程构建	使用开源工具（如OpenROAD, Yosys, Magic, KLayout, OpenSTA）完成从RTL到GDSII的全流程，降低设计成本，促进可重复研究和教育。	1. 数据模型与交换格式：开源工具链需处理标准数据格式，如Verilog（网表）、LEF/DEF（布局）、Liberty（时序库）、GDSII（版图）。工具间的数据一致性是关键。 2. 算法可复现性：开源允许研究者和开发者审查、修改和优化核心算法（如全局布局的力导向算法、STA的图遍历）。这促进了算法的透明性和创新。 3. 可扩展的插件架构：工具应提供API或插件接口，允许用户集成自定义的优化步骤、分析脚本或机器学习模型。	1. RTL到GDSII参考流程：典型流程如：Yosys（逻辑综合）-> OpenROAD（物理设计，包括布图规划、全局布局、时钟树综合、全局布线、详细布线）-> Magic（版图查看和DRC）-> KLayout（GDSII处理）。各工具通过文件和Tcl脚本连接。 2. 开源数据库与API：OpenDB是OpenROAD的内存中数据库，存储设计层次、网表、布局和物理约束。提供C++和Python API，允许用户直接操作设计数据，实现自定义分析或优化。 3. 参考设计与方法学：使用开源PDK（如SkyWater 130nm, Google-ASIC）和参考设计（如RISC-V内核），构建完整的端到端流程。用户可修改RTL、约束或脚本，观察对最终PPA的影响。	- 最终GDSII的面积、时序、功耗。 - 流程运行时间（在参考硬件上）。 - 与商业工具流程的结果对比（如PPA差异）。 - 流程的可定制性和易用性。
1931	芯片集成电路-物理设计 (机器学习应用)	布局质量评估与瓶颈预测	在布局早期（甚至综合后），预测最终布局的关键指标（如时序、拥塞、线长），以便及早发现问题并调整RTL或约束。	1. 特征工程：从网表和早期布局中提取特征，包括：图特征（节点度分布、聚类系数）、局部特征（单元密度、引脚密度）、全局特征（设计规模、关键路径逻辑级数）。这些特征应能捕捉设计的“可布线性”和“时序封闭性”。 2. 回归与分类模型：预测时序裕量是回归问题。预测布线拥塞热点是图像分割（每个G-Cell一个标签）或分类（每个G-Cell是否拥塞）问题。预测设计是否能在目标频率下闭合时序是二分类问题。 3. 图神经网络：将电路直接表示为异质图，节点是实例和端口，边是网连接。GNN通过消息传递聚合邻居信息，学习节点和图的嵌入向量，用于下游预测任务。	1. 监督学习：从历史设计项目中收集大量数据，每个数据点包括：（网表特征，早期布局特征）作为输入，（最终时序，最终拥塞图）作为标签。用此数据训练随机森林、梯度提升树或卷积神经网络模型。 2. 预训练与迁移学习：在大规模、多样化的设计数据集上预训练一个GNN模型，学习通用的电路表示。然后，在特定工艺节点或设计类型的小数据集上微调，以适应新环境。 3. 主动学习：初始模型可能对某些新颖设计预测不准。让模型在预测时同时输出不确定性估计。选择不确定性最高的设计进行完整的物理设计流程，将结果作为新标签加入训练集，迭代改进模型。	- 预测模型的准确性（如时序预测的均方误差，拥塞预测的F1分数）。 - 预测时间 vs. 完整布局布线时间。 - 早期预测成功避免后期迭代的次数。
1932	芯片集成电路-物理设计 (等效性检查)	物理实现后的形式验证	在完成布局布线后，需验证最终网表与原始RTL或综合后网表在功能上是否等价。由于布局布线引入了时钟树、扫描链、ECO功能逻辑等，不能直接对比。	1. 关键点匹配：布局后网表包含大量物理信息（如缓冲器、时钟树单元、延迟单元、电平转换器）和可能重新优化的逻辑。等效性检查工具首先识别两个网表之间的对应点，如原始输入/输出、寄存器。 2. 内部等价点：工具会尝试在内部逻辑中寻找结构上相似的点作为候选等价点。如果两个节点的扇入锥在结构上相似，它们可能是等价的。 3. 组合等价性检查：对于一对候选点，验证其布尔函数是否等价。这可以转化为可满足性问题：构造一个miter电路，比较两个节点的输出，然后检查这个miter的输出是否可满足（即可为1）。如果不可满足，则两点等价。	1. 组合验证：对于不包含寄存器的部分，或对已进行寄存器匹配的部分之间的组合逻辑，使用SAT求解器进行验证。工具会利用两个网表的结构相似性，大量使用内部等价点来简化SAT问题。 2. 时序验证：比较两个时序电路，需证明它们在所有输入序列下，对应输出序列相同。这需要模型检查或归纳技术。通常假设初始状态已知（如上电复位状态），然后证明在任意时钟周期，下一状态和输出都是等价的。 3. 假路径排除：布局后网表可能包含仅用于测试、调试或ECO功能的逻辑，在正常功能模式下不活动。需提供约束文件来排除这些假路径的影响，确保只验证功能逻辑。	- 等价性检查的运行时间。 - 识别的内部等价点数量。 - 发现的非等价点数量与调试信息。 - 对ECO后局部修改的增量验证能力。
1933	芯片集成电路-物理设计 (功耗签核)	平均功耗、峰值功耗与电迁移签核	在最终版图上，基于提取的寄生参数和真实的开关活动，进行精确的功耗分析，确保功耗预算和电迁移规则满足。	1. 开关活动建模：节点的平均切换率 α=21⋅fclk⋅T，其中T是翻转率，即每个时钟周期内信号发生0->1或1->0变化的平均概率。T通过逻辑仿真或概率传播得到。 2. 功耗计算：动态功耗 Pdyn=21αCVdd2fclk，短路功耗 Psc与输入转换时间和负载有关，静态功耗 Pstat=IleakVdd。总功耗是三者之和。 3. 电流波形：对电源网络动态分析，需要每个标准单元在时序窗口内的电流波形 I(t)。这通过单元库中的电流源模型结合输入波形和输出负载计算得到。	1. 矢量驱动功耗分析：使用RTL或门级仿真生成的价值更变转储文件作为输入激励，模拟每个节点的精确切换时间。这种方法最准确，但依赖于输入向量，可能无法捕获最坏情况。 2. 概率功耗分析：在没有仿真向量的情况下，给定原始输入的信号概率和翻转率，通过概率传播计算内部节点的概率和翻转率。结合寄生电容计算动态功耗。这种方法计算快，但精度依赖于输入概率的准确性。 3. 最坏情况峰值功耗分析：寻找在短时间内能导致最大电流的输入向量序列。这可以形式化为一个优化问题，或通过故障仿真技术，尝试同时触发尽可能多的开关事件。	- 总平均功耗（动态+静态）。 - 峰值电流（用于电源网络和封装设计）。 - 各模块/电源域的功耗占比。 - 电迁移违例（平均电流和均方根电流违例）的数量和严重性。
1934	芯片集成电路-物理设计 (测试设计集成)	扫描链插入、布线与时钟门控测试逻辑	为了支持自动测试设备进行制造测试，需插入扫描链，将时序元件转换为可扫描的移位寄存器，并处理相关的布线、时钟和功耗问题。	1. 扫描链排序：将设计中所有扫描触发器连接成一条或多条链。扫描链的顺序影响布线长度和测试时间。目标是最小化扫描链总长度（扫描输入到扫描输出间所有连接的长度之和）。 2. 测试功耗模型：在扫描移位期间，所有触发器同时翻转，导致远高于功能模式的移位功耗，可能引起IR压降和过热。需控制测试功耗。 3. 时钟门控测试：功能模式下的时钟门控逻辑在测试模式下需要被绕过，以确保测试时钟能到达所有触发器。这需要插入额外的测试控制逻辑。	1. 扫描链优化：扫描链排序是一个旅行商问题的变种：以触发器为城市，以它们之间的布线距离为边权，寻找一条覆盖所有城市的最短哈密顿路径。常用近似算法（如最近邻法、最小生成树法）求解。 2. 低功耗扫描：1) 扫描链划分：将长链分成多条短链，并行移位，降低每条的翻转率。2) 测试向量置乱：对测试向量进行编码，减少移位时的平均跳变。3) 时钟门控在测试模式：在移位周期内，间歇性关闭部分区域的时钟。 3. 测试逻辑的物理实现：扫描链的连线（scan_in, scan_out, scan_enable）需要像功能信号一样布线。测试控制器、测试访问端口需要被放置和布线。在时钟树综合时，需考虑测试时钟（如ATE提供的scan_clk）的插入。	- 扫描链总长度。 - 测试覆盖率（故障模型下的覆盖率）。 - 测试模式下的峰值功耗与功能模式峰值功耗之比。 - 扫描插入导致的面积开销（百分比）。
1935	芯片集成电路-物理设计 (3D-IC热管理)	硅通孔阵列布局与微通道冷却	在3D-IC中，垂直堆叠的芯片产生严重的热问题。硅通孔不仅是电学互连，也是热传导通路。微流道被集成到芯片或中介层中进行主动液体冷却。	1. 三维热传导方程：在三维堆叠结构中，热传导方程 ∇⋅(k(x,y,z)∇T)+Q(x,y,z)=0需在各层（硅、介质、TSV、微流道）求解，边界条件包括底部散热器和顶部对流/微流道。 2. TSV热模型：铜TSV的热导率（~400 W/mK）远高于二氧化硅（~1.4 W/mK），是垂直方向的主要热通路。TSV阵列的等效热导率可近似为复合材料模型。 3. 微流道对流换热：流体在微通道中流动带走热量。换热量由牛顿冷却定律 q=hA(Ts−Tf)描述，其中h是对流换热系数，与流体性质、流速、通道几何形状有关。	1. TSV布局热优化：将TSV的布局与热管理协同考虑。在热点下方或周围密集放置TSV，以增强垂直导热。这可以建模为优化问题：给定TSV总数和可放置区域，优化TSV的位置以最小化峰值温度。可用热仿真驱动布局或基于灵敏度的方法。 2. 微流道网络设计：设计微流道的拓扑结构（蛇形、并行、分形）和尺寸（宽度、高度）。目标是在固定泵功下最大化散热，或最小化泵功以满足散热要求。这涉及计算流体力学仿真和优化。 3. 热-电协同设计：将高功耗单元（逻辑）与低功耗单元（存储器）在垂直方向交错放置，或靠近微流道层。在布局规划和单元放置阶段，将温度作为优化目标或约束，通过热感知布局算法实现。	- 堆叠后的峰值结温。 - 层间热梯度。 - 微流道冷却的散热能力（W/cm²）。 - TSV阵列对温度的降低效果（°C）。
1936	芯片集成电路-物理设计 (光刻友好设计)	光源-掩模协同优化与逆光刻技术	在分辨率极限下，不仅要对掩模进行OPC修正，还可以协同优化光源形状和掩模图形，以最大化工艺窗口。ILT直接求解“期望的硅片图形 -> 最优光源和掩模”的逆问题。	1. 部分相干成像的矢量模型：更精确的光刻模型需考虑偏振和三维掩模效应。光强 $I(\vec{r}) = \sum_{p=x,y}	(h_p \otimes m)(\vec{r})	^2，其中h_p是偏振相关的点扩散函数。<br>2.∗∗工艺窗口度量∗∗：工艺窗口是焦点和曝光剂量变化范围内，关键尺寸仍满足要求的区域。通常用∗∗曝光−离焦矩阵∗∗描述。优化目标是最大化此窗口的公共区域。<br>3.∗∗逆问题公式∗∗：给定目标硅片图形I_{target}(\vec{r})，寻找光源分布J(\vec{\xi})和掩模透射函数m(\vec{r})，最小化误差E =
1937	芯片集成电路-物理设计 (安全与信任)	物理不可克隆功能与硬件水印	在物理设计中集成安全原语，以提供芯片身份认证（PUF）和知识产权保护（水印）。	1. PUF原理：利用制造过程中不可避免的随机物理变异（如阈值电压、线延迟的微小差异），对相同的设计产生不可克隆的唯一响应。数学上，PUF是一个函数y=f(C,x)，其中C是物理随机性，x是挑战，y是响应。理想PUF应具有唯一性、随机性和可靠性。 2. 仲裁器PUF模型：信号通过两条对称路径传播，由于路径上多个开关单元的随机偏差，两条路径延迟有微小差异。仲裁器（锁存器）比较到达时间，输出0或1。n级仲裁器PUF有2n个可能的挑战-响应对。 3. 水印嵌入：在物理设计的非功能自由度中编码信息，如标准单元的精确位置、无关紧要的布线走向、填充单元的模式等。水印应具有高容量、低开销和鲁棒性（抵抗去除攻击）。	1. 环形振荡器PUF：将多个反相器环（RO）的频率进行比较。由于工艺变异，每个RO的频率略有不同。选择一对RO，比较其频率，输出1位响应。多个RO对产生多位响应。在布局时，需对称布局以消除系统偏差，凸显随机偏差。 2. SRAM PUF：利用SRAM单元上电时的随机状态（由晶体管Vth失配决定）作为指纹。在物理设计时，需确保SRAM阵列的物理不可克隆性，避免设计成确定性状态。 3. 约束性水印嵌入：在布局阶段，将水印信息转化为额外的布局约束。例如，在力导向布局中，对某些单元施加额外的“水印力”，使其位置编码信息。在布线阶段，对某些线网强制采用特定的布线顺序或层，以编码信息。验证时，从GDSII中提取这些特征解码。	- PUF的唯一性（不同芯片间汉明距离）。 - PUF的可靠性（同一芯片在不同条件下响应的汉明距离）。 - 水印的嵌入容量（比特数）。 - 水印引入的面积/性能开销。
1938	芯片集成电路-物理设计 (多角多模时序)	先进工艺角与电压降态分析	芯片需在多种工艺角、电压、温度、工作模式下工作。MCMM分析确保设计在所有指定条件下均满足时序要求。	1. PVT角：工艺角包括典型、快、慢；电压包括标称、高低；温度包括商业、工业、军用范围。组合起来形成数十个甚至上百个“角”。 2. 工作模式：芯片有不同的功能模式（如正常模式、测试模式、睡眠模式、动态电压频率调节模式）。每种模式下，时钟、供电、使能信号不同，导致时序路径的活动状态不同。 3. 时序约束多路复用：不同模式有不同的时钟定义、时钟门控、虚假路径、多周期路径。需要为每个模式定义一套完整的时序约束。	1. 模式与角度的合并：工具不会对所有模式×角度的组合进行全量分析，而是进行智能合并。如果两个模式下的时序图在结构上相同（如仅时钟频率不同），则可以合并分析，用最严苛的约束。类似地，如果两个工艺角的延迟偏差趋势一致，也可合并。 2. 最坏情况路径报告：STA工具会为每个端点（寄存器或输出端口）报告在所有模式和角度下的最坏情况裕量，并列出导致最坏情况的模式和角度。这对于调试至关重要。 3. 电压降态分析：在动态电压频率调节场景下，需分析电压切换过程中的时序。这需要模拟电压斜坡期间，电路在变化的电源电压下的行为，检查是否可能发生建立/保持时间违例。	- 分析的（模式，角）组合总数。 - 最坏情况负裕量及其出现的模式/角。 - MCMM分析运行时间。 - 电压降态分析发现的潜在违例。
1939	芯片集成电路-物理设计 (芯片-封装-板级协同设计)	高速SerDes通道的协同仿真与优化	对于高速串行接口，信号从芯片驱动器出发，经过芯片封装、PCB传输线，到达接收器。需对整个通道进行联合仿真优化，以保证信号完整性。	1. 传输线模型：封装走线和PCB走线建模为有损传输线，其特征阻抗Z0、传播常数γ=α+jβ是频率的函数。用S参数或宽带Spice模型描述。 2. 通道响应：整个通道的响应是发射机、芯片封装、PCB、接收机封装、接收机的级联。用卷积或频域乘法计算脉冲响应 h(t)或传递函数 H(f)。 3. 眼图与抖动：在接收器输入端，叠加不同比特序列得到的波形形成眼图。眼图的张开度（眼高、眼宽）和抖动（确定性抖动、随机抖动）决定了误码率。	1. 通道仿真流程：1) 提取芯片IO缓冲器的IBIS 或SPICE 模型。2) 提取封装和PCB的全波电磁场 S参数模型。3) 在电路仿真器（如HSPICE, ADS）中将所有组件级联，进行时域瞬态仿真或统计分析，得到眼图。 2. 均衡器优化：在发射端加入预加重，在接收端加入连续时间线性均衡或判决反馈均衡，以补偿通道的高频损耗。优化均衡器的参数（抽头系数）以最大化眼图张开度。这是一个滤波器优化问题。 3. 协同设计优化：在给定通道总长度和封装/PCB工艺约束下，优化芯片端的终端电阻、封装布线长度和拓扑、PCB的布线规则（线宽、间距、参考层），以最小化反射和串扰，最大化眼图裕量。通常采用设计空间探索结合响应面模型的方法。	- 通道的插入损耗（在奈奎斯特频率处）。 - 接收端眼图的眼高和眼宽。 - 总抖动（在给定误码率下）。 - 均衡后的信噪比裕量。
1940	芯片集成电路-物理设计 (量子电路布局)	量子比特映射、布线与退相干优化	在量子计算硬件上，量子算法用逻辑量子比特和门表示。物理实现需将逻辑量子比特映射到物理量子比特的拓扑结构上，并插入SWAP门以实现长程相互作用，同时最小化退相干误差。	1. 量子芯片拓扑：物理量子比特通常排列在网格或最近邻连接的图中。两量子比特门（如CNOT）只能在相邻的物理比特上执行。非相邻的逻辑比特间操作需要通过插入SWAP门交换量子态来“路由”。 2. 保真度模型：量子门的操作不完美，用保真度 F度量。单比特门和两比特门有不同的保真度。线路的总保真度近似为各门保真度的乘积。退相干导致量子态随时间衰减，用弛豫时间 T1和退相位时间 T2描述。 3. 初始映射：将逻辑比特 q0,q1,...,qn−1映射到物理比特位置 p0,p1,...,pn−1的初始双射。	1. 基于搜索的映射与路由：将问题形式化为搜索：状态是当前的映射和已执行的量子门序列，操作是执行一个可用的量子门或插入一个SWAP门交换两个相邻物理比特的映射。用A等启发式搜索寻找最小代价（如门总数、深度、保真度损失）的序列。 2. 分层方法：1) 初始映射：通过图匹配（如逻辑交互图与硬件拓扑图的最大子图同构）找到好的初始映射。2) 路由：对每个不能直接执行的两比特门，在硬件拓扑上找到连接两物理比特的最短路径，沿路径插入SWAP门。3) 调度：在考虑硬件约束（如某些门不能并行）下，确定各门的执行时间，最小化总线路深度。 3. 退相干感知调度*：在调度时，考虑量子比特的T1,T2。让关键的、高保真度的门尽早执行，减少量子态在退相干环境中的等待时间。或将易出错的量子比特优先用于存储而非计算。	- 增加的SWAP门数量（与算法门数之比）。 - 线路深度（总时钟周期数）。 - 最终线路的预估保真度。 - 映射和布线算法的运行时间。

从先进工艺的布线、签核、可靠性，扩展到封装协同、云平台、开源工具、安全、量子计算等前沿和交叉领域，并与物理设计的核心数学工具（图论、优化、随机过程、微分方程）深度结合，展现了物理设计领域不断演进和深化的技术图景。

聚焦于物理设计领域最前沿和最具系统性的挑战，涵盖异构集成、设计-工艺协同、新兴计算范式以及支撑整个设计流程的方法学和基础设施，展现物理设计从单纯的“布局布线”向“系统性能与功能实现”核心引擎的演变。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1941	芯片集成电路-物理设计 (异构集成)	芯粒布图规划与互连设计	将多个预制的芯粒在封装基板（或中介层）上进行布局和互连，优化系统性能、功耗和成本。需协同考虑芯粒内部的物理设计和芯粒间的跨封装互连。	1. 多目标优化模型：目标函数是系统级PPA（性能、功耗、面积/成本），变量是每个芯粒的封装上位置、朝向和互连拓扑。约束包括：热耗散约束（每个芯粒温度不超过其结温）、互连密度约束（布线通道容量）、外形尺寸约束。 2. 跨芯粒互连模型：芯粒间互连（如微凸点、硅桥）的寄生参数（RLC）和传输特性（带宽、延迟、能耗/比特）是距离和互连技术的函数。需在延迟-带宽-功耗-面积之间权衡。 3. 成本模型：总成本 = 各芯粒成本 + 中介层/基板成本 + 封装成本 + 测试成本。芯粒成本与其面积、工艺节点强相关，并受良率影响。	1. 基于模拟退火的布图规划：将每个芯粒视为一个可旋转的矩形块，封装基板视为容器。状态空间是所有芯粒的位置和旋转。通过模拟退火搜索，代价函数结合线长估算、热点惩罚、面积利用率、互连拥塞等。 2. 网络流模型用于互连分配：将芯粒间的高速互连接口（如SerDes通道）建模为需要在有限数量的物理链路上分配的需求。通过多商品流或二分图匹配算法，为每对通信密集的芯粒分配专用或共享的互连资源，最小化通信延迟和功耗。 3. 热-力协同仿真与优化：联合求解热传导方程和弹性力学方程，分析因材料热膨胀系数不匹配导致的热应力。基于仿真结果，调整芯粒布局、增加散热凸点或底部填充材料，以降低热应力和温度。	- 系统级性能（例如，跨芯粒通信延迟、总带宽）。 - 峰值温度与热梯度。 - 封装面积利用率。 - 估算的总成本与单片SoC成本对比。
1942	芯片集成电路-物理设计 (设计工艺协同优化)	标准单元与互连架构协同设计	在工艺开发早期，与设计团队共同定义和优化标准单元库的架构、互连栈的金属层次和通孔方案，以实现特定应用（如高性能、高密度、低功耗）的最佳PPA。	1. 可布线性评估模型：在尚无实际设计的情况下，用合成电路网表或基准测试电路在目标单元库和互连规则下进行虚拟布局布线。评估指标包括：布局密度、线长分布、通孔数、时序可达频率。 2. 成本函数：目标是最小化功能等效的设计在目标工艺下的实现成本：Cost=A/ρ+P⋅T，其中A是面积，ρ是布局密度，P是功耗，T是关键路径延迟。这是一个多目标优化问题。 3. 互连电阻电容模型：基于目标互连材料、尺寸和介质，构建单位长度电阻和电容的解析或查找表模型。评估不同金属间距和通孔方案对线延迟和串扰的影响。	1. 标准单元高度与轨道数权衡：单元高度决定晶体管驱动强度和布线轨道数量。更高的单元有更强驱动但面积大，更低的单元更密但布线资源紧张。通过设计空间探索，对一组基准电路，在不同单元高度和轨道数下进行自动布局布线，绘制面积-性能帕累托前沿。 2. 互连栈优化：确定金属层的数量、每层的节距和宽度。高层金属用于全局时钟和电源，需要低电阻（宽、厚）；低层金属用于本地布线，需要高密度（窄、密）。通过布线拥塞分析和RC延迟分析迭代优化栈结构。 3. 单元库特征化与基准测试：针对候选的单元架构和互连方案，生成并特征化完整的标准单元库（时序、功耗、噪声）。用一套全面的基准电路（CPU核心、DSP块、SRAM）进行物理实现，生成最终的PPA报告，指导工艺决策。	- 标准单元库的品质因数（驱动强度/面积）。 - 互连的电阻-电容积（RC延迟）。 - 基准电路在目标频率下的最终面积和功耗。 - 布线通道利用率（拥塞程度）。
1943	芯片集成电路-物理设计 (近似计算电路)	容错电路的物理设计优化	针对图像处理、机器学习等可容错应用，在电路级和物理级引入可控误差以换取面积、功耗和性能的显著提升。物理设计需支持并优化这些非精确组件。	1. 误差-收益权衡模型：对于近似电路模块，其输出误差 E（如均方误差、错误率）是设计参数 θ（如电压、晶体管尺寸、逻辑复杂度）的函数，同时其面积A、功耗P、延迟D也是θ的函数。目标是找到帕累托最优解，在给定误差预算Emax下最小化A,P,D的加权和。 2. 电压超缩放模型：在亚阈值或近阈值电压下，电路延迟对电压变化极为敏感，且故障率（如时序违例概率）随电压降低呈指数上升。概率性延迟模型：Pfailure=P(Dpath>Tclk)，其中Dpath是随机变量。 3. 可配置近似电路：电路具有多种工作模式（精确、近似1、近似2），通过配置位选择。物理设计需实现这些模式并优化模式切换的开销。	1. 选择性过尺寸消除：识别对输出误差影响最小的时序路径，将其上的逻辑门或存储器单元故意欠尺寸或降低供电电压，使其在部分操作中出现时序错误，从而节省面积和功耗。这需要结合误差分析和关键性分析。 2. 近似逻辑综合与映射：在逻辑综合阶段，使用近似库（包含不精确但更小的逻辑门变体），通过布尔匹配和面积/功耗驱动的映射算法，在误差约束下生成近似网表。物理设计工具需支持这些非标准单元。 3. 电压岛与自适应电压频率缩放：为近似计算模块创建独立的电压岛，并在运行时根据所需的精度/能效目标，动态调节其电压和频率。物理设计需实现该电压域的电源网络、电平转换器和控制逻辑。	- 误差度量（如峰值信噪比、分类准确率损失）。 - 相对于精确设计的面积/功耗/性能收益。 - 电压超缩放下的故障率。 - 可配置电路的模式切换延迟和能量。
1944	芯片集成电路-物理设计 (计算存储与存内计算)	近内存计算与存算一体阵列的物理设计	打破“内存墙”，将计算逻辑嵌入存储器阵列内部或紧邻放置。物理设计面临存储器阵列规整性与计算逻辑异质性、模拟信号完整性和热密度等新挑战。	1. 模拟计算模型：在存内计算阵列中，利用欧姆定律和基尔霍夫电流定律在模拟域执行乘累加运算。字线电压Vi代表输入，单元电导Gij代表权重，位线电流 Ij=∑iViGij代表结果。物理设计需保证Gij的精度和一致性。 2. 混合信号接口：需要高精度数模转换器将数字输入转换为模拟电压，以及模数转换器将位线电流转换为数字输出。这些模拟模块对噪声、串扰、器件失配极为敏感。 3. 热耦合模型：计算密集型操作导致存储阵列区域瞬时功耗密度极高，产生局部热点，可能影响存储器单元的数据保持和电导稳定性。	1. 存内计算阵列设计：在存储器位单元（如SRAM, RRAM, MRAM）中增加额外的晶体管或端口，以支持模拟读操作和原位更新。布局上需在紧凑的阵列中集成这些附加器件，同时保持阵列的规整性以最小化变异。 2. 近内存逻辑布局：将计算单元（如加法树、激活函数）放置在存储器宏的附近，甚至在存储器宏的顶部（利用3D堆叠）。这需要混合信号布图规划，将数字逻辑块、模拟接口和存储器阵列紧密集成，优化数据路径的布线以减少数据传输能量。 3. 噪声隔离与电源完整性：为敏感的模拟/混合信号模块（如DAC, ADC, 灵敏放大器）设计独立的电源域和保护环。使用差分信号和屏蔽来抵抗数字开关噪声。在电源规划阶段，为计算存储区域分配更 robust 的电源网格。	- 计算能效（TOPS/W）。 - 模拟计算精度（与理想数字结果的误差）。 - 存储器阵列的计算密度（TOPS/mm²）。 - 混合信号模块的面积开销占比。
1945	芯片集成电路-物理设计 (光子集成电路)	硅光器件布局、布线与耦合优化	在硅衬底上集成激光器、调制器、波导、探测器等光子器件，实现光互连。物理设计需处理光波导的弯曲损耗、交叉串扰、与电子器件的集成以及光纤耦合对准等问题。	1. 光波导模式理论：光在波导中传输的模式由亥姆霍兹方程和边界条件决定。弯曲波导引入辐射损耗，其与弯曲半径R成指数关系：Loss∝exp(−γR)。 2. 器件模型：调制器的电光效应、探测器的响应度、波分复用器的频谱响应都需要紧凑模型来描述其性能与几何尺寸、材料、偏置的关系。 3. 光电协同仿真：激光器和调制器需要驱动电路，探测器需要跨阻放大器。需联合仿真光链路的光功率预算和电链路的带宽、噪声。	1. 光波导自动布线：与电互连布线类似，但约束不同。目标：最小化总光损耗（由弯曲损耗、散射损耗、交叉串扰决定）。约束包括：最小弯曲半径、波导间最小间距（避免串扰）、避免尖锐拐角。算法可基于迷宫布线或斯坦纳树，但代价函数为光损耗。 2. 光栅耦合器布局优化：光栅耦合器用于将片外光纤的光耦合进片上波导。其对位置和角度的偏差极其敏感。布局时需将其放置在芯片边缘，并为其预留无金属覆盖的区域。通过共形优化调整光栅参数以适应特定的光纤入射角。 3. 热光调谐管理：硅的光学特性（折射率）随温度变化。热光调谐器通过局部加热微调器件波长。布局时需考虑热调谐器的热串扰，避免相互干扰。热管理策略包括热隔离沟槽和主动热沉。	- 总光链路插入损耗（dB）。 - 光波导的串扰（dB）。 - 光电集成密度（器件数量/mm²）。 - 光纤-芯片耦合对准容差（µm）。
1946	芯片集成电路-物理设计 (生物芯片与微流控)	微流控通道与生物传感器共集成设计	在芯片上集成微米尺度的流体通道、阀门、泵、反应室和生物传感器，用于“芯片实验室”应用。物理设计需协同优化流体路径、电学传感和热控制。	1. 流体动力学：微通道内流体的流动由纳维-斯托克斯方程描述。在低雷诺数下，流动为层流，扩散是物质混合的主要机制。通道的流体阻力 Rh∝L/wh3（对于矩形截面，w为宽度，h为高度，L为长度）。 2. 电湿润效应模型：通过施加电压改变液滴与固体表面之间的接触角，从而驱动液滴移动。这是数字微流控的基础。驱动力与电压平方成正比。 3. 多物理场耦合：流体流动影响热传递和物质浓度分布，而电学信号（用于传感和驱动）又受到流体介电性质的影响。	1. 微流控通道网络布局：将生物实验流程（如样品注入、混合、反应、分离、检测）转化为微流控单元（通道、腔室、阀门）的连接网络。布局优化目标：最小化总流体体积（减少试剂消耗）、最小化操作时间、避免交叉污染（通过阀门隔离）。类似布图规划问题。 2. 多功能器件集成：在有限面积内，将微流控层、电学传感层（如电极阵列）和控制电路层进行三维集成。需要多层对准和通孔连接。布局算法需处理异质约束，如电极需精确位于反应室下方，加热器需与通道相邻等。 3. 可编程微流控阵列设计：设计一个由可单独寻址的电极单元组成的二维阵列。通过编程各电极的电压，可以动态创建和操纵液滴路径。物理设计需优化电极阵列的驱动电路布线，使其能从边缘接入，同时最大化阵列的可重构性。	- 完成一个生物实验协议所需时间。 - 单个样品的试剂消耗量（纳升）。 - 检测信噪比（取决于传感器与流体的耦合效率）。 - 芯片的多功能集成密度。
1947	芯片集成电路-物理设计 (敏捷与生成式设计)	基于模板和约束的物理设计生成	针对特定领域（如处理器缓存、互连网络、传感器接口），利用高级参数化模板和生成器，自动产生经过高度优化的物理设计，大幅缩短设计周期。	1. 参数化版图生成：使用脚本语言（如Python、SKILL）或领域特定语言描述版图结构。几何图形（矩形、多边形）的位置、尺寸、层次由参数和算法决定。例如，存储器编译器根据行数、列数、位宽参数生成位单元阵列、译码器、灵敏放大器的版图。 2. 约束驱动的生成：设计规范以约束形式表达，如性能（频率）、功耗预算、面积上限、端口位置。生成器在满足所有约束的解空间中搜索，或通过构造性方法直接生成满足约束的设计。 3. 设计空间探索：生成器可接受一组输入参数，并自动生成多个设计点，评估其PPA，帮助系统架构师快速权衡。	1. 基于构造性算法的生成器：对于高度规整的结构（如SRAM、寄存器文件、CAM），其版图拓扑是固定的。生成器根据参数计算出行/列数，实例化并连接标准单元或定制单元，生成电源网格、时钟树，最后进行设计规则检查和电路提取。整个过程是确定性的。 2. 基于优化的生成器：对于半规整结构（如NoC路由器、数据通路），生成器将问题形式化为优化问题。例如，NoC拓扑生成可视为在通信流量约束下，最小化平均跳数和链路总长的图嵌入问题。用整数线性规划或模拟退火求解。 3. 可重用设计模板：创建参数化的、经过验证的物理设计“IP块”（如时钟树网络、电源分布网络、静电放电保护环）。在顶层设计中，只需调用这些模板并设置参数，即可自动生成高质量的实现，确保一致性并降低风险。	- 生成时间 vs. 手工设计时间。 - 生成设计的PPA与手工设计相比。 - 模板的参数化范围（可配置性）。 - 生成结果的一次成功率（无需人工修改）。
1948	芯片集成电路-物理设计 (云原生与弹性EDA)	分布式、容错、可观测的物理设计平台	将整个物理设计流程构建在云平台上，利用微服务架构、容器化、工作流编排和分布式数据库，实现弹性扩展、高可用性和协同设计。	1. 有向无环图工作流模型：物理设计流程（综合、布图规划、布局、时钟树综合、布线、签核）被建模为DAG，节点是任务，边是数据依赖。平台（如Apache Airflow, Kubeflow）负责调度任务执行，管理依赖和故障恢复。 2. 数据版本与依赖管理：设计数据（网表、布局、约束）在流程中不断演变。需要版本控制系统来跟踪变更，并记录每个数据产物的完整谱系（由哪个任务、使用哪个版本的输入数据生成）。 3. 弹性资源模型：每个任务对计算（CPU/GPU）、内存、存储的需求不同。平台根据任务需求动态申请和释放云虚拟机实例，目标是最小化总成本（实例单价×使用时间）并满足截止时间。	1. 微服务架构：将大型单体EDA工具（如布局布线工具）拆分为细粒度的服务（如全局布局服务、详细布线服务、时序分析服务）。服务间通过远程过程调用或消息队列通信。这提高了可维护性和可扩展性。 2. 容器化与编排：每个微服务打包为Docker容器。使用Kubernetes 进行容器编排，实现自动部署、伸缩、负载均衡和自愈。EDA作业被提交为Kubernetes作业。 3. 可观测性与调试：在流程的各个阶段注入遥测，收集日志、指标和追踪信息。通过仪表板实时监控任务进度、资源利用率、时序收敛情况。当出现违例或性能瓶颈时，能快速定位到具体任务和输入数据版本。	- 流程总执行时间（墙钟时间）。 - 云资源成本（美元）。 - 资源利用率（CPU/内存使用率）。 - 任务失败率与平均恢复时间。
1949	芯片集成电路-物理设计 (数据管理与版本控制)	超大规模设计数据的存储、版本、差异与合并	现代SoC设计数据库可能包含数十亿个实例，版本众多，分支复杂。需要高效的数据结构来存储和检索设计状态，并支持多人并行开发下的变更合并。	1. 增量数据模型：设计状态在两个版本之间的差异通常很小。使用增量存储，只保存变更部分，而非完整副本。读取时，从基线版本应用一系列差异来重建目标版本。 2. 图数据结构：设计网表是一个有向图（或超图）。比较两个版本的设计，本质上是比较两个图。图的差异包括节点/边的增删改。高效算法需要处理数十亿节点的图。 3. 合并冲突检测与解决：当两个开发者独立修改了同一设计的同一部分（如优化了同一模块的时序），在合并时会产生冲突。冲突检测需要识别出“修改了同一逻辑锥或物理区域”。冲突解决需要人工干预或定义合并策略。	1. 基于B-树或LSM树的数据存储：用于高效存储和索引海量的设计对象（实例、网、形状）。支持基于坐标的范围查询（找到某个区域内的所有对象）和基于层次路径的名称查询。 2. 设计差异算法：采用基于哈希的算法快速识别未更改的部分。对设计对象计算唯一标识符（如对类型、属性、连接关系进行哈希）。标识符相同的对象被视为未更改。然后对更改部分进行更精细的比较。 3. 物理设计数据库：如OpenDB, LEF/DEF, OASIS。它们提供了内存中的对象模型和API，用于以编程方式创建、查询和修改设计数据。底层使用高效的数据结构（如R树用于空间索引）来加速布局相关的查询。	- 设计数据库大小（物理存储）。 - 加载一个设计版本到内存的时间。 - 计算两个版本差异的时间。 - 并行开发分支的数量和合并频率。
1950	芯片集成电路-物理设计 (设计熵与复杂度度量)	量化物理设计的复杂度、规整性与可预测性	在设计的早期阶段（如RTL或网表阶段），通过计算一系列指标来预测后续物理设计的难度、潜在热点和最终PPA的范围，用于风险评估和设计决策。	1. 图论复杂度度量：电路网表的 Rent指数：T=k⋅Np，其中T是模块引腿数，N是模块内门数，k是比例常数，p是Rent指数。p接近1表示连接性极强（如随机网络），接近0表示高度模块化。高p通常预示布线拥塞。 2. 空间分布度量：在布局后，单元的空间分布熵可以衡量布局的规整性。低熵表示单元集中分布在少数几个簇中，可能预示局部拥塞；高熵表示分布均匀。 3. 时序关键性分布：统计时序路径的松弛分布。如果大量路径的松弛接近零（“扁平”的时序分布），则设计时序难以收敛，对工艺变异敏感。	1. RTL级预估：在RTL阶段，通过高层次综合或快速逻辑综合估算门数和连接性，计算Rent指数、平均扇出、逻辑级数等。结合工艺参数，通过经验模型或机器学习模型预估最终面积、功耗和最大可达频率。 2. 拥塞热点预测：在全局布局后，基于单元的密度分布和引脚密度分布，使用卷积核或扩散过程模拟布线需求，预测详细的布线拥塞图。及早识别拥塞区域，引导布局器进行优化。 3. 设计规则违例预测：基于单元的几何特征（如形状复杂度、最小间距）和布线层使用，预测在详细布线后可能出现的设计规则违例（如短路、间距违例）的数量和位置。用于评估设计的可制造性风险。	- Rent指数。 - 预估布线拥塞（最大溢出）。 - 时序松弛的标准差（衡量时序分布“陡峭”程度）。 - 预测的最终面积与实现后面积的相关性。
1951	芯片集成电路-物理设计 (可持续性与能效)	能量采集与近阈值电路物理设计	为能量极度受限的物联网设备设计，其能量来自环境采集（光、热、射频），工作电压在近阈值或亚阈值区域。物理设计需最大化能效，并容忍极大的工艺和电压波动。	1. 能量收集与存储模型：能量收集器的输出功率Pharvest(t)是时变的（如日光）。储能元件（如电容器）的容量C和漏电Ileak决定了可用能量Eavail=21CV2和能量保持时间。 2. 亚阈值/近阈值电路模型：在亚阈值区，晶体管电流呈指数关系：Ids∝exp(Vgs/(nVT))。电路延迟对Vth和Vdd的变化极其敏感。最小能量点存在于亚阈值区域，是延迟和功耗的权衡点。 3. 可变电压频率调度：系统根据可用能量Eavail和任务截止时间D，动态选择最优的工作电压Vdd和频率f，以最小化能量消耗或最大化任务完成概率。	1. 超低功耗标准单元库设计：针对亚阈值操作优化标准单元，包括：使用高阈值电压器件降低漏电；设计对晶体管尺寸失配不敏感的锁存器和存储器；优化晶体管的亚阈值摆幅。物理设计需使用此专用库。 2. 鲁棒时序收敛：在近阈值电压下，工艺变异导致路径延迟呈对数正态分布。静态时序分析需采用统计静态时序分析，并设置极大的时序余量。时钟树综合需特别关注时钟偏斜控制，因为延迟对变异更敏感。 3. 能量感知电源门控：由于能量收集的不连续性，电路频繁在活动模式和深度睡眠模式间切换。需设计极低漏电的保持寄存器和快速唤醒的电源开关。电源网络的去耦电容设计也至关重要，用于平滑收集能量的波动。	- 系统平均功耗（µW 或 nW 级）。 - 能量收集效率（收集功率/环境功率密度）。 - 最小工作电压（电路仍能功能的最低电压）。 - 在工艺角下的最大工作频率范围。
1952	芯片集成电路-物理设计 (硅光互连)	芯片内与芯片间光互连的物理设计	利用硅光子学实现芯片内核间或芯粒间的高速、低功耗光通信。物理设计涉及光波导路由、光电器件集成和热管理。	1. 光链路功率预算：从激光光源到光电探测器的总损耗包括：耦合损耗（光纤-芯片、激光器-波导）、波导传输损耗、器件插入损耗（调制器、滤波器）、分光损耗。接收端需足够的光功率以保证信噪比。 2. 串扰与噪声模型：相邻波导间的串扰、背向反射、激光相对强度噪声和探测器散粒噪声共同决定链路的误码率。 3. 热光效应：硅的折射率随温度变化（~1.8e-4 /K）。温度波动会导致波长漂移，影响波分复用系统和微环谐振器的性能。需要热稳定或热调谐。	1. 光网络拓扑综合：对于多核处理器或芯粒间的光互连，需要设计光网络拓扑（如总线、环、十字交叉开关）。优化目标：在满足各节点间通信带宽需求下，最小化激光器数量、调制器/探测器数量、总光功率消耗。这类似于网络流和图划分问题。 2. 波分复用光路由：在同一波导上复用多个不同波长的光信号，大幅提升带宽。需要波分复用器/解复用器。物理设计需分配波长，并确保不同波长的光路在交叉点处的串扰可控。类似波长路由问题。 3. 光电子共封装与封装：将激光器、光电芯片、电子驱动/接收芯片通过2.5D/3D集成封装在一起。优化光电芯片的布局以最小化电互连长度；设计高效的光耦合结构（如光栅耦合器、边缘耦合器）；管理激光器的热耗散。	- 单通道数据速率（Gbps）。 - 总光学带宽（通道数×单通道速率）。 - 光链路能效（pJ/bit）。 - 工作温度范围下的波长稳定性（pm）。
1953	芯片集成电路-物理设计 (可测试性设计集成)	内建自测试逻辑的物理实现	在芯片中插入用于制造测试的专用逻辑，如存储器BIST、逻辑BIST、边界扫描，并完成其物理实现。	1. BIST控制器状态机：MBIST和LBIST控制器是小型状态机，生成测试向量并比较响应。其物理实现需考虑时序闭合、与待测电路的接口。 2. 测试点插入：为了提高故障覆盖率，在难以测试的节点插入控制点和观察点。这增加了额外的逻辑和布线。 3. 测试压缩与解压缩：使用线性反馈移位寄存器作为伪随机测试向量生成器和响应压缩器。物理上，LFSR是扫描链的一部分，其布局需考虑与扫描链的连接。	1. MBIST wrapper插入：为每个存储器实例生成一个BIST wrapper，包含测试控制器、地址生成器、比较器。在布局时，将wrapper紧邻其对应的存储器放置，以最小化布线延迟和对关键路径的影响。 2. 测试时钟树综合：测试模式下的时钟（如ATE提供的scan_clk, capture_clk）需要与功能时钟一样进行时钟树综合，控制其偏移和抖动。通常，测试时钟树与功能时钟树共享部分缓冲器，但在根部分离。 3. 测试逻辑的电源规划：BIST逻辑在测试模式下开关活动性高，可能引起局部IR压降。需确保测试逻辑的电源网络足够 robust，或将其置于独立的电源域。	- 故障覆盖率（%）。 - 测试逻辑（BIST, 边界扫描）的面积开销（%）。 - 测试应用时间（周期数）。 - 测试模式下的峰值电流（与功能模式对比）。
1954	芯片集成电路-物理设计 (多物理场仿真与签核)	电-热-机械应力的协同签核	在先进封装和3D-IC中，电、热、机械应力场强烈耦合。必须进行多物理场协同仿真，以确保芯片在寿命期内的可靠性。	1. 焦耳热与热应变：电流密度J产生焦耳热 Q=J2ρ，导致温度升高ΔT。ΔT引起材料膨胀 ΔL=αLΔT，其中α是热膨胀系数。不同材料CTE不匹配导致热应力。 2. 电迁移与应力的耦合：机械应力梯度会影响金属原子扩散，从而影响电迁移寿命。反之，电迁移导致的空洞和小丘也会改变局部应力分布。 3. 压阻效应：硅的电阻率随应力变化。封装引入的机械应力会改变晶体管的载流子迁移率，影响电路性能（封装引入偏移）。	1. 顺序耦合仿真：先进行电学仿真得到电流密度和功耗分布；将功耗分布作为热源，进行热仿真得到温度分布；将温度分布作为载荷，进行机械应力仿真得到应力和形变。可以迭代进行直至收敛。 2. 有限元分析：使用FEA工具（如Ansys, COMSOL）对芯片-封装-PCB堆叠进行三维建模，划分网格，求解耦合的偏微分方程组（电流连续性方程、热传导方程、弹性力学方程）。计算密集，通常用于签核。 3. 紧凑模型与降阶：为快速评估，可构建等效热阻网络和等效弹簧-质量模型，从详细的FEA仿真中提取参数。将这些紧凑模型集成到电路仿真器中，进行电-热-机械的快速协同仿真。	- 最大Von Mises应力（是否超过材料屈服强度）。 - 芯片翘曲高度（µm）。 - 由于PIE导致的电路性能偏移（如频率变化百分比）。 - 电迁移寿命在热-力耦合下的降额因子。
1955	芯片集成电路-物理设计 (全芯片组装与验证)	顶层集成、芯片装配与最终验证	将多个IP核、存储器编译器生成的硬宏、模拟模块等在顶层集成，完成最终的电源、时钟、信号布线，并进行全面的物理和电气验证。	1. 顶层布线拥塞模型：顶层布线通道资源是有限的。需要为总线、时钟线、电源线预留通道。拥塞模型需考虑信号完整性（串扰、延迟）和可布线性。 2. 电源网格完整性验证：验证从封装引脚到每个标准单元电源引脚之间的完整路径上的直流压降和电感噪声。需要提取包括封装和板级寄生参数在内的完整RLC网络。 3. 芯片-封装协同LVS：验证芯片的I/O焊盘与封装焊球或凸点的连接是否正确，以及ESD保护器件、I/O缓冲器的存在和连接。	1. 顶层布图规划与电源规划：手动或自动放置大型宏模块（CPU, GPU, SRAM）。围绕宏模块规划电源环和电源条带。为时钟树预留低阻抗电源路径。确保宏模块间有足够的布线通道。 2. 时钟树与全局信号综合：构建顶层时钟树，驱动所有模块的时钟端口。插入时钟缓冲器控制偏移和抖动。布线复位、测试模式等全局信号。 3. 最终签核：运行全芯片的静态时序分析（包括所有模块和顶层互连）、电源完整性分析、信号完整性分析、物理验证（DRC, LVS, ANT）、电气规则检查。这是一个计算密集型的过程，可能需要分布式计算。	- 顶层布线通道利用率（%）。 - 最坏情况芯片级时序裕量（包括顶层互连）。 - 芯片级IR压降（从C4凸点到标准单元）。 - 最终GDSII文件的大小。
1956	芯片集成电路-物理设计 (系统级协同优化)	软硬件协同设计与芯片架构探索	在芯片架构定义阶段，就考虑物理设计的约束和代价，通过快速建模和仿真，评估不同架构选择（如核心数、缓存大小、互连拓扑）对最终PPA的影响。	1. 性能-功耗-面积预估模型：基于经验公式或机器学习模型，根据高层次架构参数（如处理器流水线级数、缓存容量、总线宽度）快速预估芯片的面积、功耗和性能（如IPC）。这些模型通过历史设计数据或快速综合布局结果进行校准。 2. 互连网络性能模型：片上网络的延迟 Latency=H⋅thop+BL，其中H是平均跳数，thop是每跳延迟（包括路由和链路），L是报文长度，B是链路带宽。thop和B与物理实现的布线长度和频率相关。 3. 内存墙与带宽模型：处理器的性能常受限于内存带宽和访问延迟。需建模不同缓存层次、内存控制器和互连架构对系统性能的影响。	1. 高层次综合与物理感知：在HLS阶段，除了功能，还考虑数据路径和控制逻辑的物理特性。HLS工具内部集成快速布局估算器和线长模型，在调度和绑定操作时，考虑布局拥塞和互连延迟，生成更“物理友好”的RTL。 2. 架构探索框架：使用图基系统建模语言（如SysML）或专用框架（如gem5, McPAT）对候选架构进行性能仿真和功耗面积分析。将物理设计模型（如互连延迟表、面积模型）集成到该框架中，实现更准确的PPA预估。 3. 快速物理原型设计：对关键的或不确定的模块（如新的互连网络、AI加速器脉动阵列），使用快速综合和布局布线流程（降低优化努力）生成粗略的物理实现，获取更准确的时序、面积和功耗数据，反馈给架构师。	- 架构探索的迭代速度（评估一个架构点的时间）。 - PPA预估模型的准确性（与实际实现结果的误差）。 - 通过协同优化获得的PPA收益（与不考虑物理的架构相比）。 - 设计空间探索覆盖的点数。
1957	芯片集成电路-物理设计 (可靠性导向设计)	抗辐照、老化预测与自适应设计	用于航天、汽车、医疗等高可靠性领域，设计需耐受单粒子效应、总剂量效应，并预测老化退化，甚至具备自修复能力。	1. 单粒子效应模型：高能粒子轰击导致单粒子翻转、单粒子瞬态脉冲或单粒子闩锁。SET脉冲的宽度和幅度取决于粒子的线性能量转移和击中位置。SEU的概率与存储节点的临界电荷 Qcrit成反比。 2. 老化预测模型：基于反应-扩散理论或缺陷捕获模型，预测晶体管参数（Vth, Ion）随时间t的退化。通常模型为 ΔP=A⋅tn。需在电路仿真中注入退化后的模型参数。 3. 冗余与投票逻辑：通过硬件冗余（如三重模块冗余）和多数投票来容忍故障。但冗余增加了面积和功耗，并引入投票器本身的可靠性问题。	1. 抗辐照单元库设计：采用加固工艺或加固单元设计（如DICE锁存器）。物理设计时，必须使用这些加固单元，并遵守特殊的布局规则（如晶体管间距规则以阻止闩锁传播）。 2. 老化感知时序签核：在静态时序分析中，对器件模型参数应用老化降额，模拟设计寿命结束时的性能。对关键路径施加额外的时序余量，以补偿老化退化。或在电路中嵌入老化传感器，实时监测性能退化。 3. 自适应电压频率缩放：集成临界路径或环形振荡器作为性能传感器。当检测到因老化或辐照导致的性能下降时，自适应系统可略微提高供电电压Vdd以恢复频率，或降低频率f以满足时序。物理设计需集成这些传感器和控制器。	- 单粒子翻转截面（cm²/器件）。 - 总剂量耐受能力（krad）。 - 设计寿命终点的时序裕量（考虑老化）。 - 冗余开销（面积、功耗增加百分比）。
1958	芯片集成电路-物理设计 (可制造性增强)	化学机械抛光均匀性与图案密度调整	在制造过程中，化学机械抛光步骤要求每一层材料的图案密度（金属/通孔/氧化物面积占比）在局部区域内尽可能均匀，否则会导致碟形凹陷或腐蚀。	1. CMP模型：抛光速率与局部图案密度相关。密度高的区域抛光速率慢，密度低的区域抛光速率快，导致不均匀性。模型可表达为 Thickness=f(Density,Pad_stiffness,Slurry_property)。 2. 密度计算：在给定窗口（如50µm x 50µm）内，计算特定图层（如金属1）的图形面积与窗口总面积之比。要求该密度在最小值和最大值之间，且梯度平缓。 3. 虚拟填充：在稀疏区域添加不影响电路的虚图形，以提高局部图案密度，使CMP过程更均匀。虚图形必须遵守所有设计规则，且不能引起电气问题（如天线效应）。	1. 密度分析与检查：将版图划分为网格，计算每个网格内指定图层的密度。检查是否有网格密度超出规则规定的范围，或相邻网格密度差超出最大梯度。这类似于一个图像处理操作。 2. 虚拟填充自动插入：在通过DRC和LVS后的最终版图上，自动在稀疏区域插入虚图形。填充算法需：1) 识别可填充区域（不违反间距规则，不与其他图形短路）。2) 生成满足设计规则的虚图形（通常是小方块或线条阵列）。3) 迭代填充直到所有窗口满足密度要求。 3. 填充图形优化：填充的虚图形会增加寄生电容，可能影响时序和耦合噪声。先进的填充工具会进行时序感知或噪声感知的填充，在关键网络附近插入更少或更小的虚图形，或使用空心填充图案以减少电容影响。	- CMP密度违例的数量和严重程度。 - 插入的虚图形总面积。 - 由于虚图形导致的电容增加（平均百分比）。 - 填充算法运行时间。
1959	芯片集成电路-物理设计 (1nm及以下节点挑战)	原子尺度波动与新器件集成	在1nm及以下节点，器件只有几个原子大小，原子尺度波动成为主导。同时，环栅晶体管、二维材料器件等新结构引入新的物理效应和布局约束。	1. 原子级涨落模型：掺杂剂原子数量的波动、界面粗糙度、线边粗糙度等导致的随机阈值电压波动 σVth∝1/WL。在纳米线或片状器件中，此波动更为显著。 2. 量子限域与弹道输运：在极窄的沟道中，载流子运动呈现量子化，弹道输运比例增加。传统的漂移-扩散模型不再适用，需要非平衡格林函数或波函数方法。 3. 新器件布局拓扑：环栅晶体管需要沟道被栅极四面包围，其版图形状与FinFET不同。垂直堆叠的纳米片晶体管在布局上需要考虑源漏合并和内隔离等新结构。	1. 统计性设计与蒙特卡洛仿真：由于确定性模型失效，需广泛采用统计电路仿真。在SPICE仿真中，对每个晶体管的模型参数（如Vth, Tox）从统计分布中抽样，进行蒙特卡洛分析，得到电路性能（如延迟、噪声容限）的分布。 2. 原子级工艺建模与TCAD：使用Technology Computer-Aided Design 工具，基于物理原理仿真从掺杂注入、退火、外延到蚀刻的整个制造过程，预测最终的器件三维形貌和电学特性。用于校准紧凑模型和制定设计规则。 3. 布局依赖效应建模与补偿：LDE（如应力工程、Well邻近效应）的影响在原子尺度更为显著。在标准单元特征化和时序建模时，需考虑单元周围环境的密度和图形。物理设计工具需要能够预测并在布局阶段补偿这些效应。	- 关键晶体管参数的波动（如σ(Vth)）。 - 电路性能（如环形振荡器频率）的变异系数。 - 新器件的驱动电流密度（µA/µm）。 - 新架构下的布线层数需求和互连电阻。
1960	芯片集成电路-物理设计 (AI加速器物理设计)	脉动阵列、数据流架构的专用物理实现	为张量运算设计的专用加速器（如TPU）具有高度规整的脉动阵列结构和独特的数据流。其物理设计需最大化数据复用、最小化数据移动能耗，并解决规整阵列带来的特殊挑战。	1. 数据流与能耗模型：加速器的总能耗 Etotal=Ecompute+Ememory+Einterconnect。在先进工艺下，数据移动能耗 Ememory和 Einterconnect占主导。优化数据流（权重固定、输出固定、行固定等）以最大化数据复用，减少对高能耗全局存储器的访问。 2. 脉动阵列互连模型：处理单元排列成二维网格，相邻PE间通过寄存器或FIFO 通信。数据（输入、权重、部分和）在网格中有节奏地流动。互连延迟和带宽决定了阵列的最大时钟频率和吞吐量。 3. 稀疏性利用：神经网络权重和激活通常是稀疏的。加速器硬件需能跳过零值计算。物理设计需支持不规则的数据访问模式和动态功耗门控。	1. 脉动阵列的规整布局：PE阵列通常设计为完全规整的比特切片或瓦片。布局时，将单个PE（包含乘加单元、累加器、寄存器文件）高度优化，然后像存储器位单元一样进行阵列化排列。重点优化PE间的短线互连，确保其延迟在一个周期内。 2. 层次化内存与片上网络：围绕脉动阵列设计多级内存层次（全局缓冲、瓦片缓冲、寄存器文件）。物理上，这些内存块被放置在阵列周围，通过高带宽、低延迟的片上网络连接。NoC的拓扑（如Mesh, Torus）和路由器布局需与数据流匹配。 3. 近阈值电压设计与电压岛：为追求极致能效，AI加速器常工作在近阈值电压区域。这需要鲁棒的标准单元库和严密的时序验证。可以为控制逻辑、SRAM、计算阵列划分不同的电压岛，根据工作负载精细调节电压。	- 计算能效（TOPS/W）。 - 计算密度（TOPS/mm²）。 - 内存层次带宽（GB/s）。 - 脉动阵列的利用率（有效运算周期占比）。

物理设计领域不断拓宽的疆界。其核心从“实现一个正确的电路”演变为“在原子不确定性、多物理场耦合和极端能效约束下，实现一个高性能、高可靠、可制造的系统”。这要求物理设计工程师必须深度融合器件物理、工艺制程、系统架构和算法知识，并依赖更强大的数学工具和计算平台。好的，我们继续补充。这20个条目（1961-1980）将视角扩展到更多垂直应用领域、更深化的设计流程与方法学，以及面向未来的新型计算范式，展现物理设计作为连接抽象算法与物理现实的核心桥梁，其边界在不断融合与拓展。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1961	芯片集成电路-物理设计 (特定应用-汽车电子)	功能安全芯片的物理隔离与冗余设计	满足ISO 26262 ASIL-D（汽车安全完整性等级D级）要求，通过物理设计实现故障隔离、故障容错和功能安全机制。	1. 故障传播模型：分析故障（如单粒子翻转、永久性缺陷）在芯片内的电气和逻辑传播路径。需确保一个模块的故障不会跨越安全隔离屏障影响其他模块。 2. 共因失效分析：识别可能导致两个及以上冗余通道同时失效的共同原因，如共享的时钟、电源、复位网络故障。需通过物理隔离和独立性设计来避免。 3. 诊断覆盖率：安全机制（如锁步核比较、ECC、内置自检）检测到故障的概率。物理设计需确保安全机制本身的可靠性和覆盖率。	1. 电源域与时钟域的物理隔离：为不同的安全相关功能模块分配独立的电源域和时钟域。在布局上，这些域之间用隔离带（Guard Ring）隔开，防止闩锁和噪声耦合。电源网络也需完全独立，从芯片焊盘开始分离。 2. 锁步核的物理实现：两个执行相同代码的CPU核（主核与影子核）需在物理上远距离分离布局，以减少共模故障（如局部粒子轰击、局部电压降）导致两者同时出错的概率。但需平衡由此增加的互连延迟。 3. 安全机制的逻辑与物理加固：将安全比较器、错误校正码电路、看门狗定时器等安全机制本身进行加固设计（如使用更稳健的晶体管、增加时序余量），并将其布局在受保护的区域。对安全相关的布线进行屏蔽和加倍。	- 故障抑制时间（从故障发生到被屏蔽/纠正的时间）。 - 诊断覆盖率（目标 ≥ 99%）。 - 隔离带宽度与寄生参数。 - 锁步核之间的物理距离。
1962	芯片集成电路-物理设计 (特定应用-射频/模拟)	射频与毫米波电路的物理实现与协同仿真	设计工作频率在GHz至THz的电路，如LNA、混频器、VCO、PA。物理设计需精确控制寄生效应、阻抗匹配和电磁耦合。	1. 分布参数模型：在毫米波段，互连线的尺寸与波长可比拟，必须用传输线理论建模。特性阻抗Z0、传播常数γ由线的横截面几何形状和材料属性决定。 2. 电磁耦合与串扰：相邻线间通过电容耦合和电感耦合产生串扰。在射频下，这种耦合是分布式的，需通过电磁场求解器提取耦合参数。 3. 噪声模型：晶体管的闪烁噪声、热噪声，以及相位噪声是射频电路的关键指标。版图引入的寄生电阻和耦合会恶化噪声性能。	1. 共中心对称布局：对于差分对电路，采用严格的共中心对称和共质心布局，使两个晶体管尽可能匹配，以抑制工艺变异和共模噪声。连线也需对称，长度相等。 2. 传输线与无源器件合成：根据目标阻抗和频率，计算并绘制微带线、共面波导或变压器的精确几何形状。使用电磁仿真工具（如HFSS, ADS Momentum）对版图进行仿真和优化，迭代调整尺寸直至满足S参数要求。 3. 电磁-电路协同仿真：将整个射频模块（包括有源器件、无源器件、互连、封装）的版图进行三维全波电磁仿真，提取S参数或宽带Spice模型，然后与晶体管模型一起在电路仿真器中进行整体性能仿真，确保阻抗匹配、增益、噪声系数等指标达标。	- 工作频率与带宽。 - 功率增益（S21）与回波损耗（S11）。 - 噪声系数。 - 无源器件（电感、变压器）的品质因数Q。
1963	芯片集成电路-物理设计 (特定应用-存内计算)	基于非易失存储器的存算一体阵列物理设计	利用阻变存储器、相变存储器等非易失存储器的模拟电导特性，在存储器阵列中直接进行模拟乘累加运算。物理设计面临器件非理想性和阵列规模化的挑战。	1. 器件电导模型：RRAM或PCM器件的电导G是编程脉冲（电压、宽度）的函数，但具有非线性和随机性。需模型化其G−V曲线、SET/RESET 阈值变化。 2. 阵列寄生模型：在大型交叉杆阵列中，未被选中的单元存在潜通路，位线和字线存在IR压降和RC延迟，这会导致计算误差。需建立包含所有寄生参数的阵列等效电路模型。 3. 模数转换界面：从模拟电流/电压到数字输出的转换需要高精度、低功耗的ADC。其精度和能效直接影响整个系统的有效计算精度和能效。	1. 交叉杆阵列设计与布线：将存储单元排列在字线和位线的交叉点上。设计支持并行读取的阵列架构。优化字线/位线的宽度和间距以平衡电阻和密度。在阵列边缘集成行/列选择器和灵敏放大器。 2. 变异性与非线性补偿：1) 编程验证与写回：写入后读取电导，若偏离目标值则重新编程。2) 使用多位单元：每个单元存储多个比特，通过脉冲宽度调制或电压幅值调制精细调控电导。物理上需设计更精确的编程电路。 3. 外围电路协同优化：ADC的精度和功耗与阵列规模紧密相关。需在系统层面权衡：是采用一个高精度慢速ADC服务整个阵列，还是采用多个中精度ADC并行工作。在物理布局上，将ADC、DAC、缓冲器等模拟电路模块围绕存算阵列进行混合信号布图规划。	- 阵列规模（行数×列数）。 - 计算能效（TOPS/W，包括外围电路）。 - 计算精度（在基准数据集上的分类准确率）。 - 器件电导的变异系数。
1964	芯片集成电路-物理设计 (特定应用-量子计算)	超导量子比特的版图设计与耦合控制	设计用于超导量子计算的芯片，包含量子比特、谐振腔、控制线和读出线。目标是最大化量子比特的相干时间，并实现精确的量子门操作。	1. LC谐振电路模型：超导量子比特（如transmon）本质上是非线性LC谐振电路。其频率ω01由约瑟夫森结的约瑟夫森能量 EJ和电容的充电能量 EC决定：ℏω01≈8EJEC−EC。 2. 耦合模型：两个量子比特可通过电容或电感耦合，耦合强度g决定了实现两比特量子门的速度。耦合需要可调（如通过磁通控制）以执行不同的门操作。 3. 退相干源模型：量子比特的退相干源于与环境的耦合，包括能量弛豫（T1过程，与Purcell效应、准粒子相关）和退相位（T2过程，与电荷噪声、磁通噪声相关）。	1. 量子比特与谐振腔布局：将transmon量子比特（一个较大的叉指电容与一个约瑟夫森结）与共面波导谐振腔耦合。通过电磁仿真优化几何形状，以达成目标频率ω01和ωr，并最大化量子比特-谐振腔的耦合强度 g和品质因数 Q。 2. 抑制寄生耦合与串扰：量子比特之间、量子比特与控制系统之间不期望的寄生耦合会引入误差。通过频率分配（使相邻量子比特频率分离足够大）和物理隔离（增加距离、添加接地屏蔽）来抑制串扰。 3. 控制与读出线设计：设计磁通控制线（用于调频）和微波驱动线（用于执行单比特门）。这些线需与量子比特有适当的耦合，同时其带来的损耗和噪声需最小化。读出谐振腔的耦合强度需仔细设计以平衡读出速度和Purcell效应限制的T1。	- 量子比特的弛豫时间 T1和退相干时间 T2。 - 单比特门和两比特门的保真度（目标 > 99.9%）。 - 量子比特频率的可调范围。 - 芯片上可集成的高保真量子比特数量。
1965	芯片集成电路-物理设计 (设计流程-物理实现签核)	静态时序分析与签核收敛标准	在设计流程的最后阶段，使用最精确的模型和工具，在所有的工艺-电压-温度条件和时序模式下，验证设计是否满足时序要求。这是“签核”发布GDSII前的最终检查。	1. 时序弧与约束检查：检查所有时序路径的建立时间、保持时间、恢复时间、移除时间。验证所有时序约束的完整性和一致性，包括时钟定义、虚假路径、多周期路径。 2. 片上变异建模：在先进工艺下，同一芯片上不同位置的晶体管由于局部工艺变异存在性能差异。签核STA需使用先进片上变异模型，为每条路径的延迟计算一个变化范围，而非单一值。 3. 时序例外验证：严格审查所有标注的虚假路径和多周期路径，确保其正确性。错误的例外会导致芯片功能故障。	1. 多角多模分析：在数十甚至上百个PVT条件和操作模式的组合下运行STA。工具会报告每个端点的最坏情况裕量。通过情景模式合并相似的模式，以提高效率。 2. 噪声与串扰分析集成：将信号完整性分析得到的延迟增量（△Delay）和噪声脉冲（Glitch）反标回时序分析。检查串扰是否导致建立时间/保持时间违例，或产生可能被锁存的噪声脉冲。 3. 时序签核收敛：签核STA通常使用与实现阶段不同的、更保守的库和模型。当所有模式、所有角下的最坏建立时间裕量和最坏保持时间裕量均为正，且满足时钟门控时序、异步时序等要求时，认为时序签核通过。	- 最坏建立时间裕量（Worst Negative Slack, WNS）和总违例路径数（Total Negative Slack, TNS）。 - 最坏保持时间裕量（Worst Hold Slack）。 - 分析的PVT情景总数。 - 签核与实现阶段时序结果的相关性。
1966	芯片集成电路-物理设计 (设计流程-低功耗实现策略)	多电压域、动态电压频率缩放与功耗签核	在物理设计阶段实现并验证各种低功耗技术，确保功能正确、时序闭合，并满足功耗预算。	1. 电平转换模型：信号从低电压域到高电压域需要电平转换器。其延迟和功耗模型是电压差的函数。需正确插入并在时序分析中建模。 2. 电源开关模型：电源开关（PMOS Header）在关断时存在漏电流，在开启时存在导通电阻 Ron，导致电压降。电源网络需承受开关切换时的大电流浪涌。 3. 状态保持与隔离模型：电源关断的模块，其寄存器状态需要保持寄存器来保存。模块边界需插入隔离单元，防止关断模块的输出为不定态（X）传播。	1. 多电压域布图规划：将不同电压的模块在物理上分组放置，形成电压区域。为每个区域规划独立的电源网络。在区域边界规划电平转换器和隔离单元的摆放位置和电源连接。 2. 电源开关网络设计与布局：在电源关断域，将电源开关单元均匀分布在模块内部，形成网状或树状结构，以最小化IR压降。开关的控制信号需要缓冲器树来驱动。 3. 统一功耗格式流程：使用UPF 定义电源意图：电源域、电源开关、隔离、电平转换、状态保持策略。物理实现工具（综合、布局、布线、STA）读取UPF，自动插入相应的低功耗单元，并进行正确的连接和时序验证。功耗分析工具基于UPF和开关活动进行动态和静态功耗分析。	- 各电压域/电源模式的静态功耗和动态功耗。 - 电源开关的导通电阻和面积开销。 - 电源开启/关断的切换时间和能量。 - 保持寄存器的数据保持电压和功耗。
1967	芯片集成电路-物理设计 (可靠性-电迁移与自热签核)	电迁移寿命预测与自热分析	验证互连线和通孔在预期工作电流和温度下，其电迁移寿命是否超过产品寿命要求（通常10年）。同时分析局部自热效应。	1. Black电迁移方程：平均失效时间 MTTF=A(J−Jcrit)−nexp(Ea/(kT))，其中J是电流密度，Ea是激活能，T是导线温度，A和n是常数。Jcrit是临界电流密度。 2. 平均电流与均方根电流：对于时变电流，电迁移由平均电流（导致原子定向迁移）和均方根电流（导致焦耳加热）共同作用。签核需检查两者的约束。 3. 自热温升模型：导线由于电流焦耳热导致的温升 ΔT=Rth⋅Irms2⋅R，其中Rth是导线到衬底的热阻，与导线尺寸、周围介质有关。	1. 电流密度与温度分布提取：从版图中提取每段互连线和每个通孔的寄生电阻。基于仿真或矢量得到的电流波形，计算每个线段的Iavg和Irms。通过热分析或查找表得到导线温度T。 2. 电迁移规则检查：将计算得到的Javg, Jrms, T代入电迁移模型，计算每段线的寿命，或与工艺厂提供的电流密度规则（不同宽度、层、温度下的最大允许电流）进行比较，报告违例。 3. 电迁移修复：对于违例的线，修复措施包括：增加线宽、并联通孔、降低电流（通过优化电路或插入缓冲器）、改变金属层（使用更厚的上层金属）。	- 电迁移寿命（小时，在结温Tj下）。 - 最坏电流密度违例（超过规则的比例）。 - 局部导线自热温升（°C）。 - 由于电迁移修复导致的面积和电容增加。
1968	芯片集成电路-物理设计 (可靠性-软错误率分析)	中子、α粒子导致的软错误率评估与加固	评估存储单元和时序逻辑因高能粒子轰击发生单粒子翻转的概率，并通过物理设计技术降低软错误率。	1. 临界电荷模型：存储节点（如触发器、SRAM单元）的临界电荷 Qcrit是使其状态翻转所需的最小电荷量。Qcrit与节点电容、电源电压、晶体管驱动强度有关。SER ∝exp(−Qcrit/Qs)， Qs是粒子沉积电荷的特征量。 2. 粒子撞击与电荷收集模型：高能粒子在硅中产生电子-空穴对的径迹。电场使电荷漂移并被电路节点收集。收集的电荷量取决于粒子的线性能量转移、入射角度和电路结构。 3. 多细胞翻转：一个粒子可能影响多个相邻的存储单元，导致多位翻转。MCU概率与单元间距、版图排列、粒子入射角度有关。	1. SER仿真与分析：使用辐射传输工具模拟粒子在芯片中的穿透和能量沉积。结合电路的三维工艺信息和寄生提取，计算每个敏感节点收集的电荷，并通过电路仿真判断是否发生翻转。最终统计得到芯片级SER。 2. 版图级加固：1) 增加节点电容：在关键节点增加去耦电容以提高Qcrit。2) 增加晶体管尺寸：提高驱动强度，更快恢复被扰乱的节点。3) 使用互锁的单元拓扑：如DICE锁存器，单个节点收集的电荷不足以引起翻转。 3. ECC与冗余：在存储器阵列中使用错误校正码，可纠正单位错误，检测双位错误。ECC编解码逻辑本身也需进行加固。对关键触发器使用三重模块冗余和多数表决。	- 芯片级软错误率（FIT， 1 FIT = 每10^9小时一次失效）。 - 关键节点的临界电荷 Qcrit（fC）。 - 加固技术带来的面积、功耗、性能开销。 - 多细胞翻转的占比。
1969	芯片集成电路-物理设计 (可制造性-光刻热点检测与修复)	光刻工艺窗口优化与热点修复	在版图数据准备阶段，检测并修复可能导致光刻缺陷的图形（热点），如线条断裂、桥接、图案倒塌等。	1. 光刻成像模型：使用光学邻近校正后的模型，模拟光刻成像过程，预测硅片上的图形。计算每个点的光强或抗蚀剂轮廓。 2. 工艺窗口评估：在曝光剂量和离焦的变化范围内，评估关键尺寸的变化。工艺窗口是剂量-离焦空间中CD满足要求的区域。热点是工艺窗口极小的图形。 3. 图案分类与模式匹配：将版图分解为局部图形（片段），利用已知的热点库或机器学习模型，识别出与已知热点相似的高风险图形。	1. 基于模型的热点检测：在设计规则检查之后，使用更精确的光刻模型对全芯片或热点区域进行仿真。检查边缘放置误差是否超过阈值，或光强是否在门槛值附近（易发生断裂或桥接）。 2. 热点修复：1) 基于规则的修复：对特定类型的图形（如短线条、密集通孔）应用预设的修正（如增加端头、添加辅助图形）。2) 基于模型的修复：局部调整图形的边或顶点，以扩大工艺窗口。这通常是一个迭代的优化过程。 3. 设计-工艺协同优化：在物理设计阶段早期就考虑光刻友好性。例如，布线工具使用受限设计规则（如单向布线、固定间距），从源头上避免许多热点。布图规划和单元放置时考虑化学机械抛光密度均匀性。	- 检测到的热点数量。 - 热点的工艺窗口大小（曝光-离焦容忍度）。 - 热点修复的成功率（修复后通过模型检查）。 - 修复导致的版图面积或线长增加。
1970	芯片集成电路-物理设计 (先进封装-硅中介层设计)	硅中介层的布图规划、布线与TSV集成	设计用于连接多个芯粒的硅中介层，其上有高密度互连和硅通孔，但通常无有源器件。	1. 传输线模型：中介层上的互连线是微带线或带状线，需控制其特征阻抗Z0（通常50Ω）以减少反射。传输延迟 td=lLC。 2. 信号完整性模型：高速信号在中介层上传输，需考虑插入损耗、回波损耗、串扰和码间干扰。这些与线宽、间距、介质厚度、材料属性有关。 3. 热机械应力模型：由于中介层、芯粒、封装材料的热膨胀系数不同，在温度变化时产生应力，可能导致TSV或微凸点开裂。	1. 中介层布图规划：根据芯粒的尺寸和I/O排布，确定芯粒在中介层上的位置。为高速信号、时钟、电源分配规划布线通道。优化TSV和微凸点的布局，以最小化互连长度和串扰。 2. 高密度互连布线：中介层布线层数多（可达数十层），线宽/间距小（~1µm）。使用半导体工艺的布线工具，但需遵循高速设计规则（如差分对匹配、长度匹配、参考平面完整）。 3. 电源传输网络设计：为各芯粒提供低阻抗的电源路径。在中介层中设计电源/地平面和去耦电容。分析从封装基板通过TSV、中介层到芯粒电源焊盘的完整路径的IR压降。	- 中介层布线密度（线长/面积）。 - 高速通道的插入损耗（dB）和回波损耗（dB）。 - 电源传输网络的直流压降（mV）。 - 最大信号传输速率（Gbps）。
1971	芯片集成电路-物理设计 (硬件安全-防侧信道攻击)	通过物理设计抵御功耗分析和电磁分析	防止攻击者通过测量芯片的功耗、电磁辐射、时序等侧信道信息来提取密钥等敏感数据。	1. 信息论模型：侧信道攻击利用物理泄漏（如功耗P）与处理的数据D及密钥K之间的相关性。攻击者通过统计分析（如差分功耗分析）恢复密钥。目标是使泄漏I(P;D,K)最小化。 2. 噪声注入模型：通过引入随机噪声增加信噪比，使攻击所需的测量次数呈指数增加。噪声功率需远大于信号相关功耗。 3. 平衡电路模型：理想情况下，使电路在任何操作周期内的功耗与所处理的数据无关。即对任意两个不同的输入数据，其功耗轨迹在统计上不可区分。	1. 功耗均衡化布局布线：1) 差分逻辑：使用动态差分逻辑或Wave Dynamic Differential Logic，确保每个周期有恒定的充电/放电活动。物理上，需对差分对进行严格的对称布局和匹配布线。 2) 随机延迟插入：在关键路径上插入随机数量的缓冲器，使操作完成时间随机化，打乱功耗与数据的时序对齐。需确保不影响功能正确性。 2. 电源噪声生成与屏蔽：1) 片上噪声发生器：在电源网络上注入随机电流噪声。2) 电源网格滤波：在密码模块的电源入口处添加片上去耦电容和有源滤波器，平滑电流波形。3) 电磁屏蔽：在密码模块上方放置接地屏蔽层，阻挡电磁辐射。 3. 传感器与对抗电路：集成功耗传感器或电磁传感器，检测异常攻击行为（如多次重复加密），触发对抗措施（如清除密钥、注入错误）。	- 数据依赖功耗的方差（目标：最小化）。 - 差分功耗分析所需的迹线数量（目标：最大化）。 - 均衡化技术带来的面积、功耗、性能开销。 - 传感器检测攻击的成功率。
1972	芯片集成电路-物理设计 (硬件安全-防物理侵入)	防探测、防逆向工程的物理层防护	防止攻击者通过微探测、聚焦离子束、延迟层析等手段直接观察或操纵内部信号，或通过逆向工程获取电路网表。	1. 探测信号衰减模型：在金属线上方覆盖屏蔽层会增加探测电容，降低信号完整性。需在安全性和性能间权衡。 2. FIB修改检测模型：FIB加工会改变局部材料的二次电子发射率或电阻，可通过内置传感器检测。 3. 布线混淆模型：通过增加冗余逻辑和伪装布线，使提取出的网表功能难以理解，增加逆向工程难度。	1. 顶层金属网格与传感器：在芯片最顶层形成连续的主动屏蔽网格。一旦网格被切割（探测尝试），电阻或电容发生变化，触发篡改检测电路，立即擦除密钥。 2. 总线加扰与加密：在芯片内部，对关键总线（如数据总线、地址总线）进行动态加扰（每次传输使用不同的排列）或加密。即使被探测，得到的是乱码。 3. 防逆向工程布局：1) 单元级伪装：使用功能相同的多种版图实现，使攻击者无法通过模式识别确定单元功能。2) 虚拟布线：增加不与任何晶体管连接的假金属线，混淆真实连接。3) 多晶硅层覆盖：在金属线上方增加无功能的多晶硅线，阻挡光学成像。	- 主动屏蔽网格的覆盖率（%）。 - 篡改检测的响应时间（ns）。 - 逆向工程估计成本（人年）。 - 防护措施对性能的影响（如总线加密延迟）。
1973	芯片集成电路-物理设计 (机器学习应用-设计空间探索)	基于机器学习的PPA预测与架构优化	在物理实现之前，快速预测给定RTL或网表在不同实现策略下的PPA（性能、功耗、面积），以指导高层设计和实现策略选择。	1. 特征工程：从高层设计表示（RTL或门级网表）中提取特征，包括图特征（节点数、边数、平均度、聚类系数）、结构特征（流水线级数、运算器类型和数量）、时序特征（关键路径逻辑深度、平均扇出）。 2. 黑盒预测模型：将PPA预测建模为回归问题（预测具体数值）或分类问题（预测是否满足约束）。模型 y=f(x)，其中x是特征向量，y是目标PPA。 3. 主动学习与贝叶斯优化：在广阔的设计空间中，智能地选择最有希望的设计点进行耗时的实际实现，以迭代更新预测模型并找到最优解。	1. 监督学习流程：1) 数据收集：对大量设计（历史数据或自动生成）运行完整物理实现流程，获取（特征， PPA标签）对。2) 模型训练：使用梯度提升树、随机森林或深度神经网络进行训练。3) 预测：对新设计提取特征，输入模型得到PPA预测。 2. 图神经网络应用：将电路直接表示为异质图，节点是实例/端口，边是网/时序弧。GNN通过消息传递学习节点和图的嵌入，然后用于PPA预测。GNN能更好地捕捉电路的结构信息。 3. 强化学习探索：将设计空间探索（如选择综合策略、布局密度、时钟约束）建模为马尔可夫决策过程。智能体（RL算法）通过试错，学习到一个策略π，该策略能为给定设计选择实现参数，以最大化PPA收益。	- 预测模型的误差（平均绝对百分比误差）。 - 探索所需的设计点数量（vs. 穷举搜索）。 - 通过ML引导找到的设计点，其PPA与全局最优解的接近程度。 - 特征提取和预测的时间开销。
1974	芯片集成电路-物理设计 (机器学习应用-智能布局布线)	基于强化学习的布局引擎	将布局问题建模为序列决策过程，智能体学习放置单元的决策，以直接优化线长、拥塞、时序等目标。	1. 状态表示：将布局状态（部分放置的单元、可用空间、网表连接）编码为机器可读的形式，如图像、图、或特征向量。 2. 动作空间：智能体的动作是放置下一个单元的位置，或移动/交换已放置的单元。动作空间是离散的（网格位置）或连续的（坐标）。 3. 奖励函数：引导智能体向优化目标学习。奖励可以是负线长、负拥塞、负时序违例的加权和。也可以是稀疏奖励（仅在布局完成时给出基于最终结果的奖励）。	1. 策略梯度方法：使用神经网络（策略网络）参数化策略 $\pi_\theta(a	s)，输出在状态s下选择动作a的概率。通过与环境（布局模拟器）交互产生轨迹，计算奖励，然后通过∗∗梯度上升∗∗更新\theta以最大化期望累积奖励。<br>2.∗∗价值函数与演员−评论家∗∗：同时学习∗∗价值网络∗∗V_\phi(s)$ 评估状态的好坏，和策略网络。演员（策略网络）选择动作，评论家（价值网络）评估动作，提供更稳定的学习信号。 3. 与传统方法结合：1) 预训练：使用模仿学习，让智能体学习模仿传统布局工具（如Force-directed）产生的布局。2) 混合优化：RL用于宏观决策（模块相对位置），传统算法用于微观调整（合法化、详细布局）。
1975	芯片集成电路-物理设计 (新兴器件-环栅晶体管)	环栅晶体管的标准单元设计与建模	环栅晶体管因其优异的静电控制能力，是2nm及以下工艺节点的候选器件。其三维结构和制造工艺对标准单元设计和建模提出新要求。	1. 紧凑模型：与传统平面晶体管不同，GAA FET的电流-电压特性由纳米片的宽度、厚度、数量和栅极环绕程度决定。需要新的紧凑模型（如BSIM-CMG）来准确描述。 2. 寄生电容模型：GAA结构中的寄生电容（栅极-源漏、片间电容）与平面FET不同，且对性能影响显著。需基于三维电磁仿真提取。 3. 可变性模型：纳米片的宽度/厚度波动、表面粗糙度和栅极长度变异导致显著的Vth波动。需要统计模型。	1. 单元库设计：1) 驱动强度调整：通过改变纳米片数量和宽度来定义不同驱动强度的单元。2) 版图设计规则：GAA工艺有新的设计规则，如纳米片间距、源漏外延区域形状、栅极切口等。单元库必须遵守这些规则。 2. 标准单元高度与布线：GAA晶体管的接触栅极工艺可能需要单元内部有更多的局部互连。这会影响标准单元高度和内部布线轨道的设计，进而影响芯片密度。 3. 3D寄生参数提取：由于GAA是三维结构，传统的基于二维剖面的寄生提取工具精度不足。需要使用三维场求解器提取每个标准单元的寄生RC，并生成增强的寄生格式用于时序和功耗分析。	- 与FinFET相比的驱动电流提升（在相同功耗下）。 - 标准单元密度（每平方毫米的逻辑门数）。 - 寄生电容相对于FinFET的变化。 - 关键路径性能提升（在相同功耗下）。
1976	芯片集成电路-物理设计 (新兴器件-二维材料晶体管)	基于MoS2等二维材料的晶体管物理设计挑战	二维材料（如过渡金属硫族化合物）具有原子级厚度，有望用于超缩放晶体管。但其载流子迁移率、接触电阻、集成工艺对物理设计提出新问题。	1. 弹道输运模型：在极短沟道下，载流子传输可能处于弹道区，电流不再由迁移率决定，而是由注入速度和量子电容决定。Ids∝vinj⋅Cq。 2. 接触电阻模型：金属与二维材料的肖特基势垒是性能瓶颈。接触电阻 Rc与接触面积、功函数差有关。需要新的接触结构和材料。 3. 热传输模型：二维材料与衬底之间的声子散射较弱，导致自热效应显著。热导率低，热量不易散出，影响可靠性和性能。	1. 器件-电路协同设计：由于器件性能强烈依赖于材料和接触，需要在电路设计时共同优化。例如，设计更适合二维晶体管的电路拓扑（如传输门逻辑、差分逻辑）以弥补其驱动电流的不足。 2. 热感知布局：二维材料器件的局部温升可能很高。在布局时，需将高活动性的电路分散开，避免热点。可能需要集成局部热沉（如石墨烯散热通道）。 3. 异质集成：二维材料晶体管可能与硅CMOS、光子器件等进行三维异质集成。物理设计需处理不同材料、不同工艺器件的混合布局、互连和热管理。	- 接触电阻（Ω·µm）。 - 弹道率（弹道输运电流与总电流之比）。 - 局部结温升（°C/mW）。 - 与硅CMOS集成的可行性指标。
1977	芯片集成电路-物理设计 (生物启发计算-神经形态)	脉冲神经网络芯片的物理实现	模拟大脑的异步、事件驱动、稀疏连接特性，实现基于脉冲神经元和突触的神经形态计算芯片。	1. 泄漏积分放电模型：神经元膜电位 Vm(t)的动态：τmdtdVm=−(Vm−Vrest)+RmIsyn(t)。当Vm超过阈值Vth时，产生脉冲并复位。可用模拟或数字电路实现。 2. 突触可塑性模型：突触权重根据前后神经元脉冲的时间差（STDP）更新：Δw=A+exp(−Δt/τ+) if Δt>0； Δw=−A−exp(Δt/τ−) if Δt<0。 3. 事件驱动通信：神经元间通过地址事件表示协议通信，仅传输脉冲事件（神经元地址和时间戳），大幅降低通信带宽。	1. 交叉阵列实现突触：使用非易失存储器或电容阵列存储突触权重。行对应前神经元，列对应后神经元。脉冲输入转换为电压/电流，与权重相乘后在列线求和，实现向量-矩阵乘法。 2. 神经元电路布局：模拟神经元电路包含电容（膜电位）、比较器（阈值检测）、复位开关等。需精心设计以降低面积和功耗。数字神经元则用状态机和查找表实现。通常一个芯片包含大量（数千至百万）简单的神经元，需高度规整的布局。 3. 片上路由网络：为AER事件设计片上路由网络（如树状、网格状）。路由器需低延迟、低功耗。物理设计需优化路由器的布局和全局事件总线的布线，最小化事件传播延迟。	- 神经元集成密度（神经元数/mm²）。 - 突触集成密度（突触数/mm²）。 - 处理每个脉冲的能耗（pJ/脉冲）。 - 最大脉冲发放频率（Hz）。
1978	芯片集成电路-物理设计 (设计方法学-物理综合)	RTL综合与物理布局的协同优化	在逻辑综合阶段就考虑物理布局信息（如预估线长、拥塞），生成物理上更友好的网表，减少后续布局布线的迭代。	1. 线长与时序预估模型：在综合阶段，无准确布局信息，需用线负载模型或基于扇出的线延迟模型估算互连延迟。更先进的方法是虚拟布局：快速进行单元布局，基于此估算线长和延迟，反馈给综合引擎。 2. 拥塞感知综合：识别可能导致布线拥塞的逻辑结构，如高扇出网络、局部高密度逻辑。在综合阶段通过逻辑重构（如复制高扇出驱动器、展平逻辑层次）来缓解拥塞。 3. 物理约束传递：将初步的物理规划信息（如模块形状、端口位置、障碍区域）以约束形式（如物理约束）传递给综合工具，引导其优化。	1. 拓扑约束生成：从RTL或行为级描述中，自动生成模块级的布图规划和引脚分配约束。这可以通过分析模块间的通信流量和时序关键性来完成。 2. 增量式物理综合：在布局后，如果发现时序或拥塞问题，可以调用物理综合工具进行增量优化，包括：缓冲器插入/删除、门尺寸调整、逻辑重组。这些优化基于实际的布局和寄生参数。 3. 时钟门综合与布局：在综合阶段插入时钟门控逻辑以降低功耗。物理综合会考虑时钟门的布局位置，避免将其放在关键路径上或导致时钟树失衡。	- 综合后预估线长与最终布线线长的相关性。 - 物理综合减少的时序违例数量。 - 从RTL到布局后时序收敛的迭代次数减少。 - 物理综合运行时间占整个流程的比例。
1979	芯片集成电路-物理设计 (设计方法学-形式验证与等价性检查)	物理实现后的形式验证	验证经过布局、布线、优化后的网表，在功能上与原RTL或综合后网表等价。确保物理实现过程未引入功能错误。	1. 内部等价点识别：两个网表（参考网表和实现网表）在结构上差异很大（由于优化、缓冲、时钟树插入）。需要自动识别内部逻辑中的对应点作为潜在的等价点，缩小验证范围。 2. 组合等价性检查：对于两个组合电路（或已匹配寄存器的组合部分），检查其输出函数是否等价。可以转化为可满足性问题：构建一个Miter电路，比较两个输出，检查是否可满足。如果不可满足，则等价。 3. 时序等价性检查：考虑时间维度的等价，即对于所有输入序列，输出序列相同。通常基于有限状态机等价或归纳方法验证。	1. 关键点匹配：工具自动匹配两个网表中的主要输入/输出、寄存器。这通常基于名称、层次路径或拓扑相似性。匹配的寄存器将时序电路分解为组合部分。 2. SAT求解与优化：将组合等价性检查问题转换为合取范式提交给SAT求解器。利用内部等价点进行割集，将大问题分解为小问题。使用推理引擎和二元决策图等技术简化问题。 3. 假路径与约束处理：物理实现网表可能包含扫描链、测试逻辑、时钟门控等，在功能模式下不激活。形式验证工具需要读取约束文件，以排除这些假路径的影响，只验证功能逻辑。	- 等价性检查的运行时间。 - 自动匹配的寄存器/关键点比例。 - 发现的非等价点数量（通常应为0）。 - 对ECO（工程变更指令）后局部修改的增量验证效率。
1980	芯片集成电路-物理设计 (未来展望-全自动无人工设计)	从算法到GDSII的端到端自主设计系统	最终愿景：给定算法描述和约束，人工智能与自动化工具协同，无需人工干预，自动生成最优的GDSII版图。	1. 层次化强化学习：将芯片设计分解为多个层次（架构探索、RTL生成、逻辑综合、物理实现），每个层次是一个智能体，其行动空间是该层次的设计决策，奖励是最终PPA。高层智能体为低层智能体设定目标。 2. 生成模型：学习从设计规范（自然语言、高级描述）直接生成高质量RTL代码、网表甚至版图的生成模型（如Diffusion模型、GAN、Transformer）。 3. 多目标帕累托优化：在PPA（性能、功耗、面积）以及可制造性、可靠性等多个目标之间寻找帕累托最优解。目标空间是高维、非凸的。	1. 端到端设计流引擎：集成架构探索、高层次综合、逻辑综合、布局布线、签核等所有工具，并通过统一的成本函数驱动。使用贝叶斯优化或进化算法在超参数空间（如综合策略、布局密度、时钟约束）中搜索，自动评估每个点的PPA，迭代优化。 2. 数字孪生与仿真：为物理设计流程构建数字孪生，即一个快速、近似但可微分的模型，可以预测设计决策对最终PPA的影响。该模型可用于梯度下降优化。 3. 人机协同与解释性：系统并非完全取代人类，而是增强设计师。它能快速探索设计空间，提出多个候选方案，并提供可解释的决策依据（如“选择这个布图规划是因为它缩短了A模块和B模块之间的关键路径”）。设计师进行高层指导和最终裁决。	- 端到端自动化程度（需要人工干预的步骤比例）。 - 生成的芯片PPA与人工设计相比。 - 从规范到GDSII的总时间。 - 系统探索的设计空间大小与多样性。

好的，我们继续补充。这20个条目（1981-2000）将进一步深入物理设计的算法基础、与制造工艺的紧耦合、以及面向未来计算范式的设计挑战，最终形成一套从基础数学理论到前沿应用场景的完整知识图谱。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
1981	芯片集成电路-物理设计 (算法基础-计算几何)	版图几何运算与设计规则检查	在物理设计的各个阶段（如布局、布线、验证），需要对多边形集合（代表晶体管、互连线等）进行高效的几何运算，包括布尔运算、间距检查、包含性判断等。	1. 平面扫描算法：将几何对象投影到一维数轴（如x轴），用一条扫描线（sweep line）沿垂直方向扫描，只在扫描线位置发生变化的事件点（如多边形的起点、终点）处理对象间的相互关系，将二维问题降为一维处理。 2. 图论与区间树：将几何约束（如间距规则）转化为图论问题（如冲突图）。使用区间树、线段树等数据结构高效查询在一维或二维区域中重叠或相邻的几何对象。 3. 角与边描述：用顶点序列描述多边形，用有向边表示。几何运算（如合并、相交）可转化为对边的分类和连接操作。	1. 设计规则检查引擎：DRC工具将设计规则（如最小宽度、最小间距、最小包围）转化为一系列几何操作。例如，间距检查可先对图形进行内缩/外扩操作，再检查膨胀后的图形是否相交。这本质上是几何偏置和布尔与运算。 2. 布局压缩与光学邻近修正：OPC和分辨率增强技术涉及复杂的几何图形修改，如线条加粗、添加散射条、线条端部拉长。这需要精确的多边形切割、合并和尺寸调整算法。 3. 版图与原理图比对：LVS首先从版图中提取电气连接（网表），这需要识别器件（通过有源区、栅极多边形）和连接关系（通过接触孔、通孔、金属线）。这是一个图形模式识别和图同构问题。	- 几何运算的运行时间（与图形数量N的关系，如O(N log N)）。 - 多边形数量在处理（如布尔运算）前后的变化。 - DRC/LVS检查的覆盖率与误报率。
1982	芯片集成电路-物理设计 (算法基础-组合优化)	物理设计中的NP-hard问题与启发式求解	物理设计的许多核心问题（如布局、全局布线）是计算复杂性意义上的NP难问题。无法在多项式时间内求得精确最优解，必须依赖启发式和近似算法。	1. 二次布局：最小化线长的目标可近似为二次函数：Φ=21∑i,jcij[(xi−xj)2+(yi−yj)2]，其中cij是连接权重。这有解析解，但需满足单元不重叠等约束。 2. 线性规划与整数规划：许多问题可表述为线性规划（如布局合法化、时钟树缓冲器插入）。当变量需为整数（如单元位置、布线选择）时，变为整数线性规划或混合整数线性规划，求解更困难。 3. 图划分与网络流：将电路网表划分为多个模块，最小化模块间连线数，同时满足模块面积平衡约束，是一个图划分问题。全局布线中为线网分配布线通道，可建模为多商品流问题。	1. 迭代改进与模拟退火：从一个初始解开始，随机进行单元交换、单元移动等操作。如果新解更优则接受；否则以一定概率（随“温度”降低而减小）接受较差解，以跳出局部最优。这是解决布局等问题的经典方法。 2. 力导向算法：将线网视为弹簧，单元视为带电粒子（相互排斥），通过求解力学平衡来获得单元位置。这本质上是求解二次布局的近似，并通过引入排斥力防止重叠。 3. 基于代理模型的优化：当目标函数（如时序、功耗）计算成本高昂时，构建一个快速的代理模型（如多项式、Kriging模型、神经网络）来近似。使用贝叶斯优化等基于模型的方法在代理模型上寻找有希望的区域，再进行精确评估。	- 启发式算法解的质量与理论下界的差距。 - 求解时间与问题规模（如单元数、线网数）的关系。 - 迭代算法的收敛速度与稳定性。
1983	芯片集成电路-物理设计 (制造接口-可制造性设计)	设计规则与制程能力的匹配与优化	在设计阶段主动采用特定的设计风格、添加辅助图形或对版图进行微调，以扩大工艺窗口，提高芯片的良率和可靠性。	1. 工艺窗口建模：定义关键尺寸、边缘位置误差等指标在曝光剂量和离焦空间中的变化范围。可制造性设计的目的是最大化这个窗口。 2. 版图规则复杂化模型：随着工艺进步，简单的间距、宽度规则不足以保证良率。引入基于模型的设计规则，规则是图形环境（邻近图形形状、密度）的复杂函数。 3. 良率损失函数：将版图特征（如图形密度、线端间距、拐角曲率）与预测的良率损失（缺陷密度、参数漂移）关联起来。目标是最小化此损失函数。	1. 受限设计风格：在物理设计工具中强制实施单向布线（只允许一个方向的金属线）、固定间距、网格化布线。这极大简化了光刻和蚀刻，提高了可制造性，但牺牲了一定的布线灵活性。 2. 辅助特征插入：在稀疏的主图形之间插入亚分辨率辅助图形。这些SRAF在光刻后不会显影，但能改善主图形的成像质量。算法需确定SRAF的最佳位置、形状和尺寸。 3. 基于模型的DFM优化：在布线后，对版图进行局部微调，例如：线端延长以防止断线，拐角圆化以减少应力集中和蚀刻残留，添加虚设接触孔以改善化学机械抛光均匀性。	- 工艺窗口的面积或体积。 - 关键尺寸均匀性（跨芯片，跨晶圆）。 - 预测的随机缺陷密度（每平方厘米缺陷数）。 - DFM优化对原始PPA（性能、功耗、面积）的影响。
1984	芯片集成电路-物理设计 (制造接口-器件模型与PDK)	工艺设计工具包的数学内核与模型标定	工艺设计工具包是物理设计与制造工艺之间的桥梁。它包含设计规则、器件模型、寄生参数模型等，其准确性直接决定设计成败。	1. 紧凑模型方程：如BSIM系列模型，用数百个参数和复杂的方程组描述晶体管的电流-电压、电容-电压特性。参数通过测量大量测试结构并拟合得到。 2. 统计模型：描述工艺变异对器件参数（如Vth, L eff）的影响。通常用主成分分析或因子分析将相关参数降维成少数几个独立随机变量，用于蒙特卡洛仿真。 3. 设计规则检查语法：用特定的编程语言（如SVRF, Hercules）描述几何规则。规则引擎将这些语句编译成高效的几何运算序列。	1. 模型参数提取流程：1) 在测试芯片上制造大量测试结构（不同尺寸的晶体管、电阻、电容）。2) 测量其电学特性。3) 使用非线性最小二乘法等优化算法，调整模型参数，使模型曲线最佳拟合测量数据。 2. 互连工艺模型构建：通过电磁场仿真或测试结构测量，得到各金属层、通孔层的单位长度电阻、单位面积电容、耦合电容随宽度、间距变化的表格。寄生提取工具查表计算。 3. 角/模式文件生成：根据工艺变异（快、慢、典型）和操作条件（电压、温度），组合出不同的工艺角。为每个角生成对应的器件模型库和寄生参数缩放系数，用于时序和功耗分析。	- 器件模型拟合误差（RMS）。 - 统计模型覆盖的变异范围（如±6σ）。 - PDK中设计规则的数量和复杂性。 - 模型标定所需测试结构的数量。
1985	芯片集成电路-物理设计 (系统封装-硅光芯片集成)	硅基光电子芯片的物理设计与光电协同仿真	在硅衬底上集成激光器、调制器、波导、探测器等光子器件，并与CMOS电子电路单片或异质集成，实现高速光互连。	1. 光波导模式求解：求解麦克斯韦方程组在波导结构下的本征模，得到有效折射率、模场分布和传输损耗。常用有限差分或有限元方法。 2. 光电耦合模型：电光调制器的调制效率（VπLπ）取决于载流子浓度变化引起的折射率变化（等离子体色散效应）。光电探测器的响应度取决于材料吸收系数和载流子收集效率。 3. 热光效应与调谐：硅的折射率随温度变化，导致波导和微环谐振器的谐振波长漂移。需热调谐来补偿工艺偏差和环境温度变化，功耗模型为 Pheat=ΔT/Rth， Rth为热阻。	1. 光子集成电路布局：不同于电子布线，光波导布线需避免尖锐弯曲（导致辐射损耗），通常限制最小弯曲半径。波导交叉会引入串扰和损耗，需优化交叉角度或使用多模干涉耦合器。光子器件的布局需考虑与电子驱动/接收电路的接近性。 2. 光波导自动布线：给定光源、调制器、探测器的端口位置，自动规划光波导路径。目标是最小化总长度、弯曲损耗、交叉数量，同时满足最小弯曲半径和波导间距约束。可转化为避障Steiner树问题。 3. 光电协同仿真流程：使用电路仿真器模拟驱动器、接收器、跨阻放大器；用器件仿真器模拟调制器、探测器的物理特性；用光路仿真器模拟波导、分束器、滤波器。通过联合仿真或模型交换评估整个链路的性能（眼图、误码率）。	- 光链路插入损耗（dB）。 - 调制器带宽与功耗（fJ/bit）。 - 热调谐效率（mW/nm）。 - 光电集成密度（器件数/mm²）。
1986	芯片集成电路-物理设计 (系统封装-芯粒互连网络)	芯粒间高速并行接口的物理设计	在2.5D/3D封装中，芯粒通过数千条并行、极短距离的互连（如微凸点、硅桥）通信，物理设计需解决信号完整性、时序同步和功耗问题。	1. 并行链路建模：大量紧密排列的互连线之间存在严重的电容耦合和电感耦合，需用传输线矩阵进行建模。串扰和开关噪声是主要挑战。 2. 时序偏差模型：由于制造变异，各条互连的延迟存在偏差（skew）。同时，时钟在多个芯粒间的分布也产生时钟偏差。接收端需进行去偏差处理。 3. 功耗模型：并行接口的功耗包括驱动器功耗、互连功耗和接收器功耗。采用低摆幅信号、预加重、均衡等技术可以降低功耗，但增加设计复杂性。	1. 高密度IO阵列布局：在芯粒的面对面上，以阵列形式布置数千个微凸点。布局需优化凸点间距和排列，以最大化IO数量，同时满足封装布线和热膨胀应力的约束。电源、地、信号凸点的比例和分布需仔细规划，以提供低噪声的电源和回流通路。 2. 片上SerDes与均衡：为节省IO数量，常采用并串转换的SerDes。物理设计包括：高速串行器的时钟数据恢复电路布局、均衡器（连续时间线性均衡或判决反馈均衡）的模拟电路布局。需特别关注抖动和时钟-数据偏斜。 3. 跨芯粒时序闭合：由于芯粒可能来自不同工艺甚至不同厂商，其时钟域是独立的。需要在接口处进行源同步或弹性缓冲设计。物理上，需保证时钟和数据的匹配布线长度，并精确建模封装互连的延迟。	- 单线数据速率（Gbps）。 - 总带宽（线数 × 单线速率， GB/s）。 - 互连能效（pJ/bit）。 - 误码率（通常要求<1e-15）。
1987	芯片集成电路-物理设计 (特定应用-模拟/混合信号布局)	模拟模块的版图匹配、对称与隔离	模拟电路（如运算放大器、数据转换器、锁相环）的性能极度依赖版图，需精心控制器件匹配、寄生参数和噪声隔离。	1. 器件失配模型：两个本应相同的器件，其电学参数（如Vth, β）的差异称为失配。失配通常与器件面积成反比：σ2(ΔP)∝1/(WL)。失配也受梯度效应影响。 2. 热反馈与电热耦合：功率器件（如输出级）的发热会改变其周围器件的温度，进而影响其参数（如迁移率、阈值电压），可能引起热失控或系统性失真。 3. 衬底噪声耦合模型：数字电路的开关噪声通过公共衬底耦合到敏感的模拟节点。噪声电流在衬底中扩散，可用分布RC网络或有限元法建模。	1. 共质心与交织布局：对于需要高度匹配的晶体管对（如差分对），采用共质心或交织排列，使两个器件的质心重合，从而抵消工艺梯度（如氧化层厚度、离子注入浓度梯度）的一阶影响。 2. 保护环与隔离：在敏感模拟电路周围放置衬底接触环和深N阱，以吸收少数载流子并提供低阻抗的接地通路，隔离来自数字电路的衬底噪声。在混合信号芯片中，为模拟和数字部分使用独立的电源域和电源焊盘。 3. 寄生参数控制布线：对匹配的连线，使用相同层、相同走向、相同长度的金属线。对于高阻抗节点，使用上层厚金属以减少寄生电阻。避免敏感信号线在时钟线或数字信号线下方通过。使用屏蔽线（两侧加接地线）保护关键模拟线。	- 器件匹配精度（如失调电压σ(Vos)）。 - 电源抑制比/共模抑制比（由于布局不对称导致的恶化）。 - 衬底噪声在敏感节点的幅度。 - 模拟模块的面积效率。
1988	芯片集成电路-物理设计 (特定应用-存储器编译器)	SRAM/ROM/Register File编译器生成	根据用户指定的容量、位宽、性能要求，自动生成存储器实例的完整版图、电路网表、时序和功耗模型。	1. 阵列拓扑优化：存储器由存储单元阵列、译码器、灵敏放大器、写入驱动器等组成。给定总容量M x N，需优化子阵列的划分（行数m，列数n），以最小化总访问时间（行译码+位线放电+灵敏放大器）和功耗。 2. 存储单元稳定性分析：SRAM单元在读取和写入时的静态噪声容限。需通过电路仿真（蒙特卡洛）验证在工艺角下，单元的读稳定性和写能力满足要求。这决定了单元晶体管的最小尺寸。 3. 时序弧建模：存储器的时序路径复杂，包括：地址输入到数据输出（读访问）、时钟到数据输出（同步读）、写使能到写入完成。需为每条路径在不同工艺角、不同负载下建立精确的非线性延迟模型。	1. 参数化单元生成：编译器不是存储固定版图，而是存储参数化单元的生成规则。例如，存储单元阵列通过实例化和阵列连接生成。译码器根据地址宽度自动生成多级门结构。 2. 性能-面积-功耗折衷曲线生成：对于给定的容量，编译器可以生成多种配置（如不同的子阵列划分、不同的晶体管尺寸、不同的电源电压选项），并提取每种配置的面积、时序、功耗。为用户提供Pareto前沿曲线以供选择。 3. 验证视图生成：自动生成与版图对应的电路网表、抽象逻辑模型、时序库、功耗库和物理抽象（如LEF），供芯片集成流程使用。	- 存储器的访问时间（读/写）。 - 存储器的静态漏电功耗和动态操作功耗。 - 存储器的面积效率（位/平方微米）。 - 编译器生成一个实例所需的时间。
1989	芯片集成电路-物理设计 (可靠性-老化在线监测)	内置老化传感器的设计与布局	在芯片中嵌入传感器，实时监测晶体管老化（如负偏置温度不稳定性、热载流子注入）的程度，为自适应电压频率缩放提供反馈。	1. 老化敏感环形振荡器：环形振荡器的频率 fRO与反相器的平均延迟 τd成反比。老化导致 τd增加，从而使 fRO降低。监测频率变化可推断老化程度：Δf/f∝Δτd/τd。 2. 阈值电压监测电路：通过一个特殊结构的晶体管（如二极管连接）将其工作点设置在亚阈值区，其电流 Ids∝exp(Vgs/(nVT))对 Vth变化极其敏感。监测电流变化可推知 Vth漂移。 3. 参考信号生成：需要一个几乎不老化的“黄金”参考电路（如工作在极低电压/频率的环形振荡器），与老化传感器进行比较，以区分老化效应和环境（电压、温度）变化。	1. 传感器布局策略：将老化传感器分布式放置在芯片的关键区域（如高性能CPU核心附近、高开关活动区域），以捕获空间上的老化差异。传感器本身需足够小，以最小化面积开销。 2. 校准与测量：在芯片测试阶段，测量传感器的初始频率/电流作为基线。在芯片寿命期内，定期（或在特定事件后）重新测量。通过片上的时间数字转换器或模拟数字转换器将频率/电流变化转换为数字码。 3. 自适应系统接口：监测数据被送至系统控制器（如操作系统或电源管理单元）。控制器根据老化程度，决策是否提升受老化影响关键路径的供电电压，或降低工作频率，以维持时序正确性。	- 传感器对Vth漂移的灵敏度（mV^-1 或 %/mV）。 - 传感器的面积和功耗开销。 - 监测系统的响应精度和分辨率。 - 自适应调整后恢复的性能/功耗比。
1990	芯片集成电路-物理设计 (设计流程-物理验证签核)	设计规则检查、版图与原理图对比、天线检查	在交付制造前，确保版图数据符合制造工艺的所有几何、电气规则，并与原始电路设计一致。	1. 几何规则检查：验证多边形之间的空间关系满足最小宽度、最小间距、最小包围、最小延伸等规则。这涉及多边形之间的距离计算、包含性判断和布尔运算。 2. 图同构与等价：LVS从版图提取出的电气图与从原理图得到的电气图进行对比。这需要解决图同构问题（在忽略端口顺序和层次的情况下，判断两个图是否拓扑相同）。 3. 电荷收集与放电：天线效应发生在长金属线连接到薄栅氧晶体管栅极时，金属在制造过程中（如等离子刻蚀）会收集电荷。如果电荷在到达晶体管前无法通过跳线层或二极管泄放，可能击穿栅氧。天线比 = 金属面积 / 栅氧面积。	1. 层次化处理与平坦化：现代DRC/LVS工具支持层次化处理，即利用设计重复性，对相同单元只检查一次。但对于跨越层次边界的规则，或当层次被优化打乱时，需进行有选择性的平坦化。 2. 电气规则检查：检查天线规则、静电放电保护是否足够、电源/地是否短路、是否存在悬浮节点等。这些规则与电路的电气行为相关。 3. 增量验证：在物理设计的后期，设计只有微小改动。增量验证工具只重新检查受影响区域及其周边，而不是全芯片，极大提高验证效率。	- DRC违例数量与严重性。 - LVS比对结果：匹配的器件/网络数量，不匹配/多余的器件/网络。 - 验证运行时间与内存占用量。 - 增量验证的速度提升比。
1991	芯片集成电路-物理设计 (先进工艺-自对准多重成像)	多重成像技术的版图分解与冲突解决	在7nm及以下节点，使用自对准四重成像或自对准双重成像等技术来定义亚光刻分辨率的图形。这要求版图必须能够被“着色”分解到不同的掩模版上。	1. 图着色问题：将版图形状分解到多个掩模版，相当于给图形的每条边分配一种颜色（掩模），要求相邻且间距小于特定距离的边必须不同色。如果无法用给定颜色数（如SAQP为2色，SAQP为4色）完成着色，则存在着色冲突。 2. 线端切割与缝合：在SAQP中，一条长线实际上由侧墙工艺形成的间隔定义。线的端部需要另一个掩模（切割掩模）来切割。切割掩模的放置必须精确，且不能冲突。 3. 多重成像友好设计：在布线阶段就考虑分解约束，从源头避免冲突。这需要将分解规则转化为可被布线器理解的设计规则，如限制某些方向的布线、强制特定间距等。	1. 版图分解算法：将版图转化为冲突图，顶点代表待着色的目标（如多边形的边），边代表冲突关系。使用启发式算法（如DSATUR）或整数线性规划进行着色。对于无法着色的冲突，需要报告或自动修复。 2. 冲突修复：1) 图形拆分：将一条无法着色的长线在中间断开，引入一个“缝合”结构，允许两端使用不同颜色。2) 图形移动：轻微移动图形以改变其与相邻图形的间距，从而改变冲突关系。3) 添加辅助图形：在某些位置添加不影响功能的虚图形，以辅助分解。 3. 分解感知布线：布线器在进行全局布线和详细布线时，实时调用分解检查引擎，确保新布下的线不会引入不可分解的图形。这增加了布线复杂度，但避免了后期无法修复的冲突。	- 版图分解的成功率（可分解图形的比例）。 - 分解后掩模版的数量和图形复杂性。 - 为满足分解规则而增加的布线长度或通孔数量。 - 分解算法的运行时间。
1992	芯片集成电路-物理设计 (新兴范式-存内逻辑)	在存储器阵列内实现逻辑运算	打破冯·诺依曼架构的内存墙，直接在存储器阵列中利用模拟特性（如电阻分压、电流求和）或数字查找表方式执行逻辑运算。	1. 布尔逻辑的物理实现：在忆阻器交叉阵列中，利用欧姆定律和基尔霍夫定律，通过施加适当的输入电压，并在字线/位线上感知电流，实现如“与”、“或”、“非”等基本逻辑功能。逻辑状态由忆阻器的电阻（高阻态HRS/低阻态LRS）表示。 2. 状态逻辑：不同于传统的布尔逻辑（0/1），存内逻辑可能涉及多值逻辑（如利用多个电阻态）或概率逻辑（如利用随机开关特性）。 3. 运算-存储单元的统一模型：同一个物理单元（如忆阻器）既能存储数据（电阻态），又能通过外部激励参与运算（电阻值影响读出的电流/电压）。	1. 忆阻逻辑阵列设计：设计特殊的阵列外围电路，包括灵敏放大器、参考电流生成、多路选择器等，以支持逻辑运算模式。优化晶体管的尺寸和偏置，以区分逻辑运算产生的不同电流/电压水平。 2. 混合 CMOS-忆阻电路：将忆阻逻辑阵列与CMOS控制逻辑、ADC/DAC接口集成在同一芯片。物理设计挑战包括：两种器件工艺的兼容性、阵列与CMOS电路间的互连、以及混合信号噪声隔离。 3. 运算映射与调度：将高级算法（如向量矩阵乘法、搜索、加密）映射到存内逻辑阵列的具体操作序列。这涉及数据布局（将数据编程到哪个忆阻器）和操作调度（施加什么电压序列）。	- 逻辑运算的延迟（相对于存储器读取延迟）。 - 单次逻辑运算的能量。 - 逻辑功能的完备性（能实现多少种基本/复杂逻辑）。 - 与纯数字CMOS实现相比的面积/能效优势。
1993	芯片集成电路-物理设计 (新兴范式-随机计算)	利用随机比特流进行计算的物理实现	用比特流中“1”的概率来表示数值，通过简单的数字电路（如与门、或门、多路选择器）进行加、乘等运算，降低硬件复杂度，但需要更长的比特流和精度。	1. 概率表示：数值 x∈[0,1]用一个长度为N的比特流表示，其中“1”的出现次数约为 xN。其期望值为 x，方差为 x(1−x)/N。 2. 基本运算的随机电路：乘法：两个独立的概率流通过一个与门，输出为“1”的概率是 P(A=1∩B=1)=P(A=1)P(B=1)=xAxB。缩放加法：通过一个多路选择器，在概率为 p的选择流控制下，选择输入流A或B，则输出为“1”的概率是 pxA+(1−p)xB。 3. 相关性管理：随机计算要求输入流之间是不相关的。如果相关，运算结果会产生偏差。需要随机置换或独立随机数生成器来消除相关性。	1. 随机数生成器集成：片上集成高质量的随机数生成器或伪随机数生成器，为随机计算提供比特流。TRNG可以是基于亚稳态或热噪声的电路。PRNG如线性反馈移位寄存器面积小，但序列是确定的。 2. 随机计算单元：设计高效的随机计算单元，如随机乘法器（与门）、随机加法器（多路选择器树）、随机激活函数（如Sigmoid）。这些单元面积小，但计算精度与比特流长度N相关。 3. 混合精确计算架构：在神经网络等应用中，将随机计算用于大规模的、对精度要求较低的乘累加运算，而用传统的定点/浮点计算处理需要高精度的部分（如权重更新、非线性激活）。物理设计需混合两种计算单元。	- 计算精度（与比特流长度N的关系）。 - 计算一个运算所需的平均时钟周期。 - 随机数生成器的面积和功耗开销。 - 相对于定点乘法器的面积/能效比。
1994	芯片集成电路-物理设计 (安全-物理不可克隆功能)	利用制造工艺变异生成芯片唯一“指纹”	提取芯片制造过程中固有的、随机的微观物理差异（如晶体管阈值电压、互连线延迟、SRAM上电状态），产生不可克隆、不可预测的芯片唯一标识，用于防伪、密钥生成等。	1. 工艺变异统计模型：PUF响应源于工艺变异，其随机性可用熵来衡量。理想PUF响应位应是独立同分布的伯努利随机变量（概率0.5）。实际中存在系统性偏差和相关性。 2. PUF响应建模：给定一个挑战（输入），PUF产生一个响应（输出）。数学模型为 R=f(C,V)，其中 V是代表工艺变异参数的随机向量。函数f由电路结构决定。 3. 可靠性模型：PUF响应会随环境（温度、电压）和老化漂移。定义汉明距离衡量两次响应的差异。需纠错码来从噪声中恢复稳定的响应。	1. 仲裁器PUF：利用两条对称路径的延迟微小差异。挑战位控制路径的选择，响应是两条路径竞争先到的结果。物理实现需精心设计完全对称的布局，使差异仅来自随机工艺变异，而非系统偏差。 2. SRAM PUF：利用SRAM单元上电时的随机状态。一个SRAM单元由两个交叉耦合的反相器组成，上电时哪个反相器先导通是随机的，由晶体管Vth的微小差异决定。物理设计需确保单元对称，并可能禁用上电复位电路。 3. 环形振荡器PUF：比较两个环形振荡器的频率。挑战选择一对RO，响应为谁的频率更高。物理上需将大量RO成对地、紧密地布局在一起，以共模抑制环境变化。	- 唯一性（不同芯片之间响应位的平均汉明距离，理想为50%）。 - 可靠性（同一芯片在不同条件下响应位的平均汉明距离，理想为0%）。 - 随机性（响应位通过NIST等统计测试套件）。 - 面积和功耗开销。
1995	芯片集成电路-物理设计 (工具与方法学-云上EDA)	基于云平台的分布式物理设计与仿真	将计算密集的物理设计任务（如布局布线、寄生参数提取、时序分析）分发到云端大量计算节点上并行执行，以缩短设计周期。	1. 任务并行分解：将大任务分解为可独立或弱耦合执行的子任务。例如，将芯片布局区域划分为多个分区，每个分区可独立进行详细布线；将时序分析按时钟域或模块拆分。 2. 数据依赖与同步：子任务间存在数据依赖（如分区边界的布线、顶层时钟树）。需要定义清晰的接口和同步点。采用Map-Reduce 或BSP 等并行计算模型进行协调。 3. 容错与弹性计算：在成千上万个节点的云环境中，节点故障是常态。EDA流程需具备容错能力（检查点、任务重启）。同时，可根据任务负载动态伸缩计算资源（弹性计算）。	1. 分布式布局算法：将布局区域网格化，每个计算节点负责一个区域内的单元布局。节点间交换边界单元信息，迭代优化以减少线长和重叠。使用分布式力导向或分布式划分方法。 2. 并行静态时序分析：将时序图按层次或区域分割，分发到不同节点并行计算到达时间和所需时间。在分割边界交换时序信息，进行全局整合。挑战在于假路径和多周期路径的跨分区处理。 3. 云原生EDA架构：EDA工具被重构为微服务架构，每个核心算法（如全局布线、时钟树综合、DRC）作为一个独立服务。通过工作流引擎编排服务执行，数据存储在高性能并行文件系统中，实现资源共享和灵活调度。	- 并行加速比（相对于单机的运行时间比）。 - 资源利用率（CPU/内存使用率）。 - 数据传输开销（网络IO）。 - 云上EDA的总拥有成本（包括计算、存储、许可）。
1996	芯片集成电路-物理设计 (工具与方法学-开源EDA)	开源工具链构建与协同设计	构建从RTL到GDSII的完整或部分开源EDA工具链，降低设计门槛，促进创新、教育和定制化。	1. 工具互操作性标准：定义开放的数据交换格式（如Verilog, Liberty, LEF/DEF, SPEF, OASIS）和工具调用接口（如Tcl），使不同来源的工具能协同工作。 2. 算法开源与优化：将物理设计中的核心算法（如模拟退火布局、A布线、静态时序分析）以开源库形式提供。社区可以审查、改进和优化这些算法。 3. 可扩展的软件架构*：设计模块化、插件化的工具框架，允许研究人员和开发者轻松替换某个算法模块（如新的布局器），而不影响整个流程。	1. 开源工具链项目：如OpenROAD 项目，旨在提供从RTL到GDSII的“无人干预”开源工具链。它包括综合、布局、时钟树综合、布线、寄生参数提取、静态时序分析等模块。 2. 基准测试电路与数据：建立开源的基准测试套件（如ISPD竞赛电路、OpenCore），用于公平比较不同算法的性能。开源真实的工艺设计工具包数据（在知识产权允许范围内），用于工具开发和验证。 3. 社区驱动的开发与验证：全球开发者协作开发、测试、文档化工具。设计社区使用开源工具流完成真实芯片的流片，验证工具链的可用性和成熟度，并反馈改进。	- 开源工具链能达到的商业工具性能百分比（如频率、面积、功耗）。 - 从RTL到GDSII的自动化成功率。 - 开源工具支持的工艺节点。 - 社区活跃度（贡献者数量、提交频率）。
1997	芯片集成电路-物理设计 (生物集成-植入式与生物芯片)	用于生物医学的植入式芯片物理设计	设计可植入人体、与生物组织交互的芯片，要求超低功耗、微型化、生物相容性和无线能量/数据传输。	1. 生物组织-电极界面模型：电极与神经组织或体液接触，形成电极-电解质界面，通常用电化学中的双电层电容和电荷转移电阻的并联电路建模。这限制了刺激/记录信号的带宽和幅度。 2. 无线能量传输模型：通过体外线圈向体内线圈电感耦合传输能量。传输效率取决于线圈几何、相对位置、频率和组织电导率。可用互感模型分析。 3. 生物相容性与封装：芯片材料必须无毒、不引起炎症或排异反应。封装需在体液环境中长期稳定，防止离子渗透导致腐蚀。	1. 极低功耗模拟前端：用于生物电信号（如脑电、心电）放大的仪表放大器，需具有极高的输入阻抗、低噪声、低功耗。采用亚阈值或斩波稳定技术。物理设计关注器件匹配、噪声抑制和电源抑制。 2. 微型天线与线圈设计：在有限的芯片面积内集成平面螺旋电感作为接收天线。优化线圈形状、匝数、线宽以在目标频率（如13.56 MHz, 2.4 GHz）获得最大Q值和耦合系数。需电磁仿真。 3. 生物相容性封装集成：将芯片用生物相容性材料（如硅胶、聚对二甲苯）封装。在封装上集成微电极阵列用于信号采集或刺激。物理设计需考虑封装应力对芯片性能的影响，以及散热（功耗需极低，通常<1mW）。	- 系统总功耗（µW 或 nW 级）。 - 能量传输效率（%）。 - 生物信号记录的信噪比。 - 植入物的预期使用寿命（年）。
1998	芯片集成电路-物理设计 (可持续性-芯片碳足迹)	物理设计对芯片全生命周期碳排放的影响评估与优化	评估并优化从芯片制造、使用到报废整个生命周期的环境影响，特别是温室气体排放。	1. 制造过程排放模型：芯片制造（晶圆厂、封装测试）消耗大量电力、特种气体和化学品。其碳排放可基于生命周期评估数据库和投入产出分析进行估算。高级工艺节点（EUV光刻）能耗更高。 2. 使用阶段能耗模型：芯片运行能耗与动态功耗、静态功耗和冷却系统能耗相关。数据中心芯片的使用阶段能耗常远高于制造能耗。 3. 面积-性能-功耗-碳排放权衡：更小的芯片面积可以减少制造阶段的材料使用和能耗，但可能以性能或功耗为代价，影响使用阶段碳排放。需要全局优化。	1. 碳感知综合与布局：在逻辑综合和物理设计工具中，将碳足迹作为一个优化目标或约束。例如，优化时钟门控以降低动态功耗；使用高阈值电压单元降低漏电；优化布局以减少线长和电容，从而降低动态功耗。 2. 寿命感知设计：不盲目追求最高性能，而是为典型工作负载优化。例如，设计多电压/多频率域，使芯片在低负载时运行在低频低压状态，显著降低使用阶段能耗和碳排放。 3. 可重用性与模块化设计：采用芯粒和模块化设计，允许功能升级时只更换部分芯粒，而非整个芯片，减少电子废弃物和制造新芯片的碳排放。	- 单芯片制造碳排放（kg CO2eq）。 - 芯片在使用寿命期内的总能耗（kWh）。 - 碳感知优化带来的碳减排比例（%）。 - 芯片的能效（性能/总能耗）。
1999	芯片集成电路-物理设计 (前沿探索-量子EDA)	量子计算机控制系统的物理设计	设计控制大量量子比特的经典电子系统，其需要极低噪声、高密度、高带宽的互连，并通常在低温下工作。	1. 低温电子学模型：MOSFET在低温（如4K, mK）下特性剧变：载流子冻结导致阈值电压漂移，迁移率提高，但热噪声降低，1/f噪声可能更显著。无源器件（电阻、电容）值也可能变化。 2. 信号链噪声模型：从室温到量子芯片的多级低温环境（300K->4K->100mK）。信号链需抑制热噪声和干扰。读出链的噪声温度需极低，以分辨微弱的量子态信号。 3. 串扰与退相干：控制线之间的电容耦合和磁耦合会向量子比特注入噪声，导致退相干。需建模从控制电子设备到量子比特的完整耦合路径。	1. 低温CMOS集成：将部分控制电路（如多路复用器、驱动器、初始放大器）采用低温CMOS 工艺制造，并安装在低温级（如4K），以减少连接线数量和热负载，提高带宽和保真度。物理设计需使用低温器件模型。 2. 高密度互连与转接板：量子芯片可能有数百至上万个I/O。需要高密度互连转接板（硅或玻璃）将量子芯片的细间距焊盘扇出到更大间距，以便与低温控制电路连接。设计需考虑热膨胀匹配和低热导。 3. 滤波与屏蔽：在控制线的每一低温级入口处集成低通滤波器和屏蔽，滤除高频噪声。电源线需使用低噪声线性稳压器。物理布局上，模拟控制电路与数字电路、电源电路严格隔离。	- 控制系统的能量分辨率（与量子比特能级差相比）。 - 单控制通道的带宽和串扰。 - 低温电子电路的功耗（mW，影响制冷机负载）。 - 单芯片可集成的控制通道数量。
2000	芯片集成电路-物理设计 (终极挑战-分子尺度自组装)	基于DNA自组装或分子电子学的计算系统物理“设计”	探索超越光刻的制造范式，利用分子或纳米颗粒的自下而上自组装形成计算结构。这里的“设计”并非绘制版图，而是设计引导组装的“种子”或模板。	1. 自组装动力学模型：分子或纳米颗粒在溶液中的随机运动、识别与结合过程，可以用反应-扩散方程或分子动力学模拟。目标是预测最终组装结构的产率和缺陷率。 2. DNA折纸术：利用DNA链的碱基互补配对原则，设计DNA序列，使其自折叠成目标二维或三维形状（如纳米管、纳米盒子），作为电子元件的支架或模板。 3. 分子开关与导线：设计具有开关特性的分子（如轮烷、索烃），和导电分子链（如聚乙炔），作为未来分子计算机的器件和互连。其电学性质由分子轨道理论决定。	1. DNA序列设计与模拟：给定目标纳米结构，通过算法（如螺旋折叠算法）反推出组成它的DNA链的序列。使用热力学模拟预测这些链在给定温度、离子浓度下的折叠路径和最终结构稳定性。 2. 模板引导组装：使用扫描探针显微镜或电子束光刻制备的模板，在其上制造化学图案（如疏水/亲水区域、分子识别位点），引导纳米颗粒或分子在特定位置选择性组装。 3. 缺陷容忍架构：自组装过程固有地会产生缺陷。计算架构必须是缺陷容忍的，例如采用蜂窝自动机、神经形态或可重构架构，使得局部缺陷不影响全局功能。	- 自组装结构的尺寸均匀性和位置精度（nm）。 - 组装产率（无缺陷结构的百分比）。 - 分子器件的开关比、导通电流。 - 分子“电路”的功能复杂度（如可实现的逻辑门数量）。

从物理设计的数学基础（计算几何、优化）和制造接口出发，延伸至生物集成、可持续性、量子计算控制等高度跨学科的领域，并最终展望了分子尺度自组装的远期愿景。它勾勒出物理设计不再仅仅是“画版图”，而是一个融合了数学优化、物理原理、工艺知识、系统架构 和应用需求 的综合性、创造性学科，是连接抽象计算思想与物理现实世界的终极桥梁。

在芯片物理设计中，Layout（版图）是将电路网表转换为可用于制造的几何图形（多边形集合）的过程。这个过程的核心是将一系列复杂的电气、时序、制造和可靠性约束，转化为一系列可计算、可优化的几何与组合数学问题。

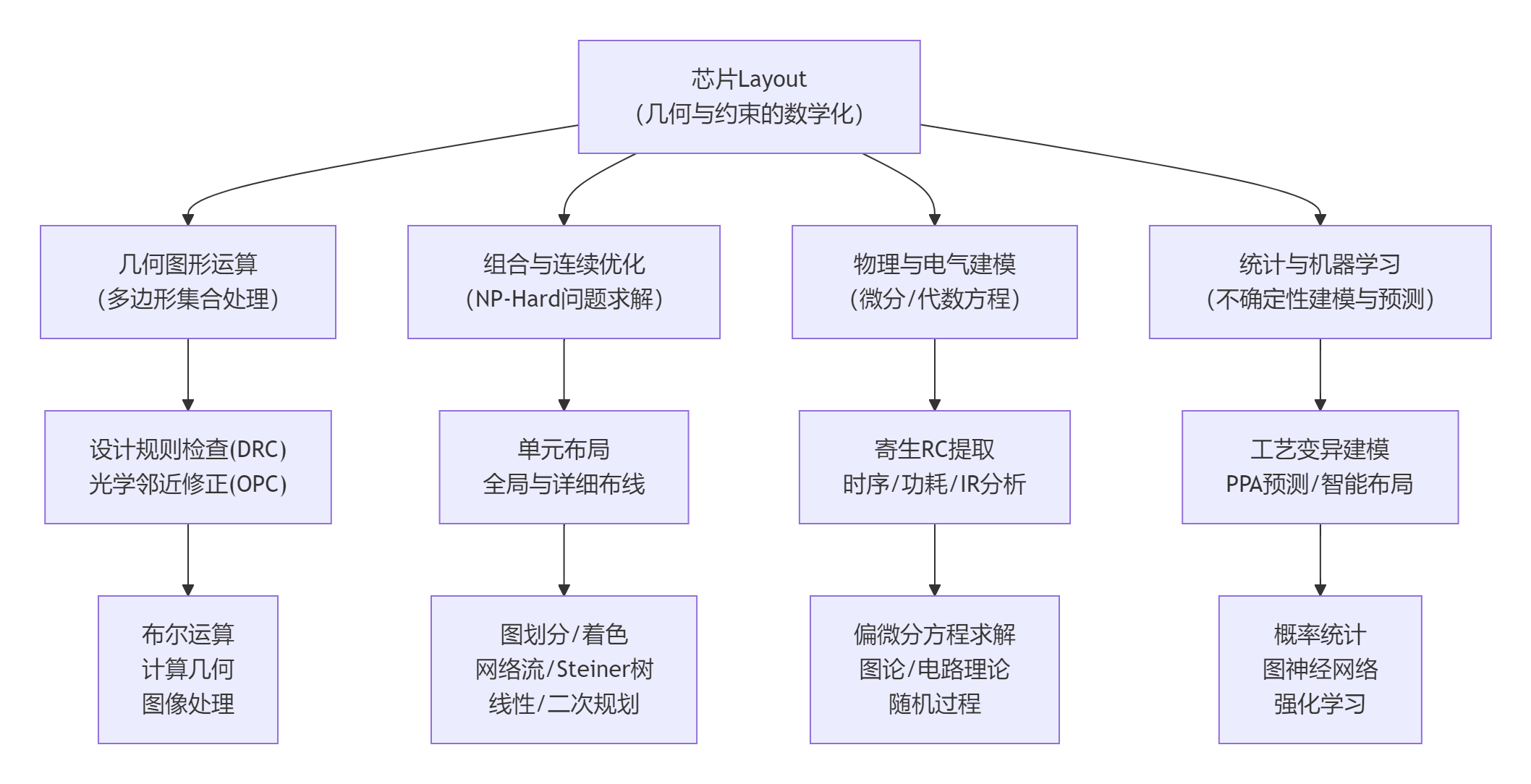

下图从宏观流程视角，展示了芯片Layout中涉及的核心数学领域、关键问题与模型：

以下是围绕Layout各阶段核心任务的数学问题详述，与上图流程形成映射：

1. 几何图形运算与规则检查

这是Layout的基石，将设计规则转化为几何对象的数学运算。

核心数学领域：计算几何、图论
关键问题：
- 设计规则检查：判断多边形集合是否满足间距、宽度、包含等约束。这等价于计算图形间的最小距离、执行多边形的膨胀/收缩（几何偏置）、求交/求并（布尔运算）。
- 版图与原理图比对：从版图中提取连接关系，生成图结构，并与网图表征的图进行图同构判定。
典型算法：
- 平面扫描算法：将二维几何问题降维处理，是DRC和寄生提取的核心。
- 区间树/线段树：高效查询一维区间或二维区域内的图形重叠情况。
关键指标：算法复杂度（O(N log N)）、多边形数量、检查覆盖率。

2. 布局

决定每个标准单元/宏模块在芯片上的精确位置。

核心数学领域：组合优化、图论、非线性规划
关键问题：
- 线长驱动布局：最小化所有线网（网络）的总线长。常用二次线长模型（最小化各连接点坐标差的平方和）近似，可解析求解，但需处理单元不重叠约束。
- 拥塞驱动布局：避免布线通道过度拥挤，可建模为多商品流问题 或全局布线拥塞估计。
典型算法：
- 划分法：递归地将电路和版图区域对半划分，最小化切割线网数（Fiduccia-Mattheyses算法）。
- 解析法：求解力导向布局的力学平衡点，将线网视为弹簧（吸引力），单元间有排斥力。
- 随机优化：模拟退火 在解空间中随机搜索，以一定概率接受较差解，避免陷入局部最优。
关键指标：总线长、最大/平均拥挤度、单元重叠率、运行时间。

3. 布线

在布局确定的单元间，寻找互连线的具体路径。

核心数学领域：图论、组合优化、网络流
关键问题：
- 全局布线：将线网分配到粗略的布线通道，最小化拥塞和线长。可建模为整数线性规划 或多商品流。
- 详细布线：在通道内为每条线网分配精确的走线轨道和通孔位置。通常分解为通道布线 和开关盒布线 问题，目标是100%连通且无设计规则违反。
典型算法：
- 迷宫布线：A*算法在布线网格中搜索两点间最短路径，可规避障碍。
- 模式布线：预先定义常见连接模式的走线方式，快速高效。
- Steiner树算法：为多端线网生成总长最短的树形连接（最小生成树 的推广）。
关键指标：布线完成率、通孔数量、串扰噪声、时序违例。

4. 时钟树综合

构建一个低偏斜、低功耗的时钟分布网络。

核心数学领域：图论（树结构）、线性规划
关键问题：
- 零偏斜/有用偏斜插入：构造一个树，使时钟信号到达所有寄存器的延迟满足约束。常用H-tree 或平衡递归匹配 算法。
- 缓冲器插入与尺寸优化：在合适节点插入缓冲器以驱动负载，减小延迟和偏斜，可建模为动态规划 或线性规划 问题。
典型算法：
- Deferred-Merge Embedding：自底向上递归地合并子树，并在合并点插入缓冲器以平衡延迟。
关键指标：时钟偏斜、时钟延迟、时钟功耗、对工艺变化的鲁棒性。

5. 电源/地网络设计与分析

为整个芯片提供稳定、低噪声的电源和地。

核心数学领域：电路理论、偏微分方程、线性代数
关键问题：
- IR压降分析：电源网络是一个巨大的电阻-电感-电容 网络。求解各节点的电压降，需解大型稀疏线性方程组 GV=I（G为电导矩阵）。
- 电迁移分析：计算每段金属线上的平均电流密度，预测其寿命。这涉及电流连续性方程 和Black方程。
典型算法：
- 有限元法/有限差分法：将连续的电源平面离散化求解。
- 随机游走算法：一种蒙特卡洛方法，高效求解大规模网络中的特定节点电压。
关键指标：最大IR压降、平均电流密度、电源网络金属占用率。

6. 寄生参数提取与时序/功耗分析

从几何版图反演出电气参数，并评估电路性能。

核心数学领域：电磁场理论、图论、随机过程
关键模型与问题：
- 寄生RC提取：将三维互连结构转化为电阻和电容的集总或分布网络。需要求解简化形式的拉普拉斯方程 或麦克斯韦方程。快速场求解器 和基于模型的查表法 是主流。
- 静态时序分析：在时序图上计算所有路径的最早到达时间 和最晚需要时间，检查建立时间和保持时间是否满足。本质是有向无环图 上的最长/最短路径问题。
- 功耗分析：动态功耗与 CV2f成正比，静态功耗与漏电电流有关。需要统计各节点的开关活动因子，涉及概率论 和随机过程。
关键指标：建立/保持时间裕量、总功耗、漏电功耗、关键路径延迟。

7. 可制造性设计与光学邻近修正

确保版图能在实际工艺中被高精度地制造出来。

核心数学领域：计算几何、图像处理、优化理论
关键问题：
- OPC/ILT：通过预先扭曲掩模图形，补偿光刻过程中的光学衍射和光刻胶效应。这是一个逆问题，通常用基于模型的光学仿真 和迭代优化 求解。
- 多重图形分解：将一个密集层分解到多个掩模上，是图着色问题 的推广，需满足复杂的间距约束。
典型算法：
- 基于模型的迭代微调：模拟光刻成像结果，计算图形边缘的误差，反向调整掩模边缘位置。
- 冲突图着色：用启发式算法（如DSatur）或整数规划解决分解冲突。
关键指标：边缘放置误差、工艺窗口面积、掩模复杂程度。

8. 统计与机器学习在物理设计中的应用

处理工艺变异性和提升设计自动化水平。

核心数学领域：统计学、概率论、机器学习
关键应用：
- 统计静态时序分析：将器件和互连参数视为随机变量，用蒙特卡洛模拟 或稀疏网格 技术估算时序分布和良率。
- 机器学习预测模型：用回归模型、图神经网络 在物理实现早期快速预测最终PPA，指导优化。
- 强化学习：将布局布线过程建模为马尔可夫决策过程，智能体学习优化策略。
关键指标：时序良率、预测模型准确率、学习算法的收敛速度和泛化能力。

总结：芯片Layout的数学内核

芯片Layout的本质是在由几何、电气、制造约束构成的高维、离散、非凸的解空间中，寻找一个满足所有约束并优化多个目标（PPA）的可行解。它几乎动用了应用数学的所有分支：

几何与图论 是描述问题的语言。
优化理论 是寻找解的核心工具。
物理建模与数值分析 是连接几何与电气性能的桥梁。
概率与统计 是应对不确定性的手段。
计算复杂性理论 定义了问题的内在难度，并引导我们使用启发式算法。

因此，物理设计的进步，很大程度上是相关数学建模和算法创新的进步。从二次规划到机器学习，数学始终是驱动摩尔定律继续向前的隐形引擎。

将聚焦于新兴存储技术、系统级测试、特定领域架构、可持续发展、硬件安全、EDA工具链智能化、极端环境适应以及光电与生物融合等更具前瞻性和交叉性的方向，力求展现物理设计从微观器件到宏观系统、从单一性能到多维度可持续性的演进脉络。

编号	领域	子领域	核心数学问题	关键数学/物理模型	典型算法与求解方法	关键参数与指标
2001	芯片集成电路-物理设计 (存储技术-新兴非易失存储器集成)	MRAM/ReRAM与CMOS的后道集成与协同设计	将磁性隧道结或忆阻器等非易失存储单元与CMOS逻辑在后道互连层中集成，实现存算一体或高速缓存。	1. MTJ开关模型：磁性隧道结的开关概率遵循热激活模型：Psw=1−exp[−t/τ0exp(Δ(1−I/Ic0))]，其中Δ是热稳定性因子，I是写入电流。需满足写入错误率和读干扰约束。 2. 忆阻器IV模型：ReRAM的高低阻态切换由导电细丝的形成/断裂引起，可用非线性离子漂移模型或阈值切换模型描述。其循环耐久性和阻值波动是关键模型。 3. 热串扰模型：高密度MRAM阵列中，对一个单元的写入电流产生的焦耳热可能干扰相邻单元的热稳定性，导致热串扰错误。需三维热仿真建模。	1. 1T1R/1T1M单元设计：一个晶体管选择一个电阻/磁隧道结单元。物理设计需优化选择管尺寸（提供足够写入电流，同时面积小）和存储单元在金属层中的集成位置（通常在接触孔与金属1之间）。 2. 写入电路布局：MRAM的自旋转移矩写入需要大电流（~100 µA）脉冲。需设计宽金属线的写入驱动器并靠近阵列放置，以减少IR压降和电感。采用差分写入方案以提高抗干扰性。 3. 热管理：在MRAM阵列中插入热扩散通道（如高导热材料柱）。对ReRAM，采用自限流材料或结构以减小发热。布局时考虑热耦合，避免对温度敏感的模拟/逻辑电路靠近存储阵列。	- 存储单元面积（F²）。 - 写入能量（pJ/bit）和延迟（ns）。 - 耐久性（读写循环次数）。 - 与CMOS工艺的兼容性（后端温度预算）。
2002	芯片集成电路-物理设计 (系统与测试-3D IC测试访问机制)	芯粒与3D堆叠芯片的测试架构与内建自测试	为3D集成中的每个芯粒/层设计独立的测试接口和内置测试逻辑，并通过硅通孔等垂直互连实现高效测试访问，以应对测试复杂度激增和物理探针访问限制。	1. 测试访问度模型：定义测试数据从芯片引脚到内部测试点（如扫描链、存储器BIST控制器）的路径。在3D IC中，TSV是稀缺的测试访问资源，需优化其共享与调度。 2. 测试 wrapper 与隔离：每个芯粒需要一个测试外壳，它包含：测试数据寄存器、指令解码器、旁路路径。在测试模式下隔离芯粒功能逻辑，并通过边界扫描或微凸点控制。 3. 测试时间与功耗模型：测试时间是测试向量数量和测试时钟频率的函数。3D堆叠的总测试功耗是各层功耗之和，可能导致过热。需测试调度以平衡测试时间与峰值功耗。	1. 基于IEEE 1687（IJTAG）的测试访问：采用可编程的测试访问端口和Segment Insertion Bits 技术，动态配置测试数据路径，高效访问堆叠中不同层的不同测试结构（扫描链、存储器BIST、传感器）。 2. TSV共享的测试架构：将有限的TSV用作测试数据的共享总线，通过时分复用方式测试不同芯粒。设计仲裁逻辑以防止冲突。对TSV缺陷（开路、短路、高阻）本身，需设计专用测试电路，如电压比较或环形振荡器检测法。 3. 测试调度优化：将各芯粒的测试任务建模为有向无环图，考虑测试依赖、TSV资源竞争、热约束。使用约束规划或启发式算法生成测试调度方案，最小化总测试时间，同时确保各层温度不超过限制。	- 测试覆盖率（故障覆盖率%）。 - 总测试时间（包括测试访问和实际测试应用）。 - 测试模式下峰值功耗。 - TSV用于测试的开销（数量、面积占比）。
2003	芯片集成电路-物理设计 (特定领域-图计算加速器)	面向图遍历与迭代算法的近存储处理架构物理实现	图计算（如BFS、PageRank）具有不规则的数据访问模式，传统计算架构能效低。通过将计算单元紧邻存储器（如3D堆叠的DRAM）放置，并优化数据流。	1. 图遍历通信模型：图算法在遍历边时，会随机访问相邻顶点的数据。这种访问模式导致缓存效率极低。通信量由图的平均度数和访问距离决定。 2. 近内存处理能量模型：将数据从DRAM拉到计算单元的能量远高于计算本身。能量与数据传输距离成正比：E∝C⋅V2⋅N，其中N是访问的存储单元数量。3D集成通过TSV 缩短距离，大幅降低该能量。 3. 任务图映射与调度：将图算法的计算任务（如顶点处理、边处理）映射到处理单元阵列，并调度其执行顺序和数据移动，以最小化处理时间和数据搬运。	1. 处理单元阵列布局：在逻辑层设计大量简单的处理单元（如精简RISC核、定制状态机），通过网络片上网络互连。这些PE紧邻TSV区域放置，以最小化与存储层通信的延迟和功耗。 2. 高带宽TSV阵列设计：在存储层（DRAM）与逻辑层之间设计密集的TSV阵列，提供高带宽（>1 TB/s）、低功耗的垂直通道。物理设计需优化TSV的间距、深度和信号完整性，并处理热机械应力。 3. 流式图数据布局：在DRAM中，将图数据（顶点、边）按照预期的访问模式进行排列（如压缩稀疏行格式），以利用内存的突发传输模式。在逻辑层设计专用DMA引擎高效地将数据流式传输到PE阵列。	- 图遍历性能（每秒遍历的边数， GTEPS）。 - 计算能效（每焦耳处理的边数）。 - 存储带宽利用率（%）。 - 加速器面积与存储容量的比率。
2004	芯片集成电路-物理设计 (可持续性-芯片级修复与循环)	可拆卸连接、芯片级修复与材料回收的物理设计	为了便于维修、升级和回收，在设计阶段考虑模块化连接、易于拆解的结构以及关键材料的可追溯性与可回收性。	1. 可逆连接可靠性模型：评估各向异性导电胶、低熔点焊料或机械卡扣等可逆连接在热循环、机械振动下的可靠性（接触电阻变化、断裂概率）。 2. 拆解能量与价值模型：评估从废旧设备中拆解、分离、回收芯片和贵金属（金、钯）所需能量与回收材料价值的权衡。影响经济可行性回收率。 3. 数字孪生与生命周期追踪：为每个芯片或模块建立唯一的数字标识，记录其制造信息、使用历史、维修记录，形成数字孪生，用于评估剩余价值、指导修复和回收。	1. 模块化与标准化接口：采用芯粒架构，通过通用总线接口（如UCIe）和标准化封装连接。物理设计上，接口区域布局坚固的焊盘和ESD保护，以适应多次插拔。 2. 内置自修复与冗余：集成内置自测试和冗余单元（如备用的处理器核、内存块、互连线路）。当BIST检测到故障，系统可自动切换到冗余单元。物理上，冗余单元需与主单元物理隔离但电气可切换。 3. 可追溯性标记与易拆解结构：在芯片划片槽或封装基板上激光刻印二维码或射频识别标签，包含芯片ID和材料成分。在封装层面，使用可降解的底部填充材料或模块化外壳，便于非破坏性拆解。	- 可逆连接的可重复插拔次数。 - 模块更换/修复的成功率与成本。 - 芯片/封装中关键材料的可回收比例（%）。 - 数字孪生记录的数据完整性与安全性。
2005	芯片集成电路-物理设计 (安全-硬件信任根与防篡改)	安全启动、密钥存储与物理不可克隆功能的系统集成	构建从芯片制造、启动到运行全周期的硬件信任链，确保系统从可信状态开始执行，并保护密钥等敏感信息。	1. 信任链模型：信任从硬件信任根开始，通过逐级验证（测量）下一阶段代码的密码学哈希值并与其存储的可信哈希比对，确保软件完整性。任何环节被篡改，验证失败。 2. 物理攻击模型：攻击者可能通过微探测、聚焦离子束修改、激光故障攻击、侧信道分析等手段提取密钥或改变电路行为。需评估每种攻击的可行性和成本。 3. 安全启动协议：定义CPU上电后，从ROM中读取第一级引导装载程序，使用片上公钥验证其数字签名，验证通过后才执行的流程。私钥在出厂时熔断或存储在安全非易失存储器中。	1. 安全隔离区域设计：在芯片上划分一个物理隔离的安全区域（如ARM TrustZone的安全岛），包含安全启动ROM、密码学加速器、安全存储（如eFuse或抗干扰SRAM）。该区域有独立的总线和存储器加密，与非安全区域严格隔离。 2. 抗物理攻击封装：采用主动屏蔽网格（顶层金属网格，一旦切割触发清零）、传感器网络（检测光、电压、频率异常）和篡改响应电路（检测到攻击立即擦除密钥）。布局上，安全模块应置于芯片中心，并用伪布线和空腔包围以增加探测难度。 3. PUF密钥派生集成：将物理不可克隆功能（PUF）的输出作为根密钥的种子。系统上电时，PUF产生响应，经纠错和密钥派生函数处理后生成密钥。密钥不静态存储，每次上电动态生成，降低泄露风险。PUF电路布局需对称以抵消环境变化。	- 安全启动时间（从复位到进入安全OS的时间）。 - 抗物理攻击等级（如通过CC EAL6+认证）。 - PUF密钥的随机性和唯一性。 - 安全区域占用的芯片面积比例。
2006	芯片集成电路-物理设计 (工具与方法学-AI增强的EDA工具开发)	机器学习在EDA算法内部的应用与优化	在物理设计工具的核心算法中嵌入机器学习模型，以替代传统启发式规则或昂贵计算，实现更智能、更快速的决策。	1. 监督学习用于预测：从历史设计数据中学习设计特征（如单元密度、线网分布）与优化结果（时序、拥塞、功耗）的映射关系。在流程早期预测后期结果，指导优化方向。 2. 强化学习用于决策：将设计步骤（如单元移动、缓冲器插入）建模为马尔可夫决策过程，智能体通过与设计环境交互学习最优策略，目标是长期PPA奖励。 3. 图神经网络用于表示：将网表、布局等自然表示为异质图，节点是实例/端口，边是网/时序弧。GNN通过学习图的嵌入，捕捉电路的拓扑和连接信息，用于下游任务。	1. 拥塞预测与预防：在布局早期，使用GNN或卷积神经网络分析单元分布的密度图，预测详细布线后的拥塞热点。布局器根据预测提前调整单元位置，预防拥塞。 2. 智能布线策略选择：对于不同的布线通道（密度、层数、障碍），训练一个分类器，预测使用模式布线、贪心布线还是迷宫布线能更快得到更优解。布线器动态选择策略。 3. 时序ECO的指导：在工程变更阶段，使用ML模型快速评估数百万个可能的单元尺寸调整或缓冲器插入候选位置对时序的改善，仅对最有希望的候选进行耗时的静态时序分析，加速收敛。	- ML模型预测的准确率（与签核结果的误差）。 - 采用ML后，设计流程的总体运行时间缩短比例。 - ML模型训练的数据需求和训练时间。 - 模型推断的计算开销。
2007	芯片集成电路-物理设计 (极端环境-宇航电子抗辐射加固)	抵抗空间单粒子效应和总剂量效应的电路与版图设计	太空中的高能粒子和电离辐射可能导致芯片逻辑翻转、门锁甚至永久损伤。需从工艺、电路、版图多层次进行加固。	1. 单粒子效应截面模型：粒子撞击导致的错误率与粒子线性能量转移、器件敏感面积、运行频率成正比。σ=∫F(LET)⋅A(LET)dLET，其中σ是截面，F是粒子通量，A是敏感面积。 2. 总剂量效应模型：长期辐射在氧化层中产生 trapped charge，导致MOSFET阈值电压漂移、漏电增加。损伤与累积剂量（单位：rad）相关，可能不可恢复。 3. 门锁触发模型：寄生晶闸管在电离辐射或噪声触发下导通，导致电源和地之间形成低阻通路，产生大电流，可能烧毁芯片。触发条件与阱电阻和寄生晶体管增益有关。	1. 加固工艺与设计规则：采用绝缘体上硅工艺消除门锁路径。使用环栅晶体管改善静电控制。制定特殊的加固设计规则，如增加N阱和P阱的接触孔密度以降低阱电阻，增加晶体管间距以减少寄生双极晶体管增益。 2. 加固单元与版图技术：1) DICE锁存器：单个节点翻转不会传播到输出。2) 三模冗余：三个相同模块并行运行，通过多数表决输出。物理上，三个模块需物理分离布局，避免单个粒子同时影响多个模块。3) 保护环：在敏感电路周围放置衬底接触环和保护带以吸收少数载流子。 3. 系统级加固：使用纠错码保护存储器和数据通路。配置看门狗定时器检测程序跑飞。采用定时刷新的DRAM，或使用抗辐射的SRAM/闪存。	- 单粒子翻转截面（cm²/器件）。 - 总剂量耐受能力（krad）。 - 门锁免疫的最小触发电流（mA）。 - 加固技术带来的面积、功耗、性能开销。
2008	芯片集成电路-物理设计 (生物集成-片上实验室与微流控)	集成微流通道、传感器与执行器的生物化学分析芯片	在芯片上实现“实验室”功能，用于细胞分析、DNA测序、疾病诊断等。将样品制备、反应、分离、检测等步骤微型化、自动化。	1. 微流体力学模型：在微米尺度通道中，流体为层流，可用Navier-Stokes方程简化后的斯托克斯方程描述。扩散是混合的主要机制，混合时间与扩散距离平方成正比。 2. 电渗流与电泳模型：在表面带电荷的通道中施加电场，驱动流体整体移动（电渗流）。带电粒子在电场中迁移，其速度与电泳迁移率和电场强度成正比，用于分离（毛细管电泳）。 3. 传感器响应模型：例如，离子敏感场效应晶体管的阈值电压随表面离子浓度变化：ΔVth=(RT/zF)ln(a)。安培传感器的电流与电活性物质浓度成正比。	1. 微流通道设计与制造：在芯片的后道互连层或附加的聚合物层中制造微米级通道。设计混合器（如之字形通道）、阀门（如热膨胀或静电驱动）、泵（如电渗泵）和反应室。需流体-结构耦合仿真优化设计。 2. 片上传感器集成：在流道关键位置集成电化学传感器、光学传感器（如波导集成荧光检测）或热传感器。物理设计需确保传感器活性区域与流道对齐，并做好流体隔离，防止液体渗入电子区域。 3. 多物理场协同仿真与封装：设计需进行流固耦合、热电耦合仿真。封装需提供流体接口（入口/出口）、光学窗口（如需）和电学接口。使用PDMS 等生物相容性材料键合形成密闭流道。	- 样品/试剂消耗体积（纳升， pL）。 - 检测限（最小可检测浓度）。 - 分析时间（从进样到结果）。 - 芯片的集成度（功能单元数量）。
2009	芯片集成电路-物理设计 (光子集成-片上光互连网络)	用于多核处理器或AI芯片内全局通信的光互连设计与路由	利用光波导、微环谐振器、光开关等构建片上光网络，替代长距离全局金属互连，以实现高带宽、低延迟、低功耗的核间通信。	1. 光网络拓扑与路由：设计光交叉开关、波分复用或光片上网络拓扑（如 torus, mesh, folded torus）。分析其带宽、延迟、阻塞概率和功耗。路由算法需避免波长冲突和链路竞争。 2. 微环谐振器模型：微环与直波导耦合，在谐振波长处光从直波导耦合进环。谐振波长 λres=neffL/m，其中L是环周长，m是整数。通过热光或载流子色散效应调谐谐振波长，实现波长选择开关。 3. 光链路的功率预算：从激光源，经过调制器、波导、分束器、开关、探测器，总插入损耗必须小于激光输出功率与探测器灵敏度之差。需为每条光路径进行链路预算分析。	1. 光路由器布局：设计包含微环谐振器开关、波导交叉、方向耦合器的光路由器单元。优化其布局以最小化尺寸和损耗。将多个路由器单元通过波导连接，形成全局光网络。 2. 热管理与波长分配：热调谐功耗是主要功耗源。布局时，将热调谐器远离热敏感电路，或采用局部热隔离。波长分配算法为不同通信对分配不同波长，避免冲突，并最小化所需波长数量。 3. 光电协同设计与接口：为每个处理器核或计算单元配备电光调制器和光电探测器，并通过跨阻放大器、驱动电路与数字电路接口。物理上，光电接口区域需噪声隔离。全局光波导网络在顶层金属层上方或专用的光子层制作。	- 光网络总带宽（Tbps）。 - 端到端光通信延迟（ps）。 - 光链路的能量效率（pJ/bit）。 - 光路由器与非阻塞交换机的面积开销。
2010	芯片集成电路-物理设计 (新兴器件-负电容晶体管)	利用铁电材料增强栅极控制的晶体管设计与建模	在MOSFET栅极叠层中插入铁电材料，利用其负电容效应，可在不降低电源电压的情况下获得更陡峭的亚阈值摆幅，从而降低功耗。	1. 铁电材料模型：铁电材料的极化-电场关系呈滞后回线。在特定偏置区，其微分电容 Cfe=dP/dE为负值。与MOS电容 Cmos串联，总栅电容 1/Cg=1/Cfe+1/Cmos。当$	C_{fe}	< C_{mos}时，C_g$ 被放大，从而放大表面电势。 2. NCFET动态模型：铁电材料的极化状态切换有延迟，影响瞬态特性。需建立包含铁电极化动力学的时域模型，以分析开关速度和迟滞。 3. 迟滞与可靠性：铁电材料固有的迟滞会导致晶体管转移特性出现回滞窗口，影响电路噪声容限。铁电材料在反复开关下可能疲劳，导致性能退化。
2011	芯片集成电路-物理设计 (新兴器件-自旋电子学)	基于自旋轨道矩的磁隧道结逻辑与互连	利用电子自旋而非电荷进行信息处理和传输，有望实现非易失、低功耗的逻辑和存储器。	1. 自旋输运模型：在重金属/铁磁体异质结中，通过自旋霍尔效应或Rashba-Edelstein效应，电荷流转换为自旋流，对相邻铁磁层的磁矩施加自旋轨道矩，从而翻转其磁化方向。 2. 磁隧道结模型：MTJ的电阻取决于自由层与固定层的磁化方向（平行-低阻，反平行-高阻）。电阻比 TMR=(RAP−RP)/RP。开关概率与电流脉冲幅度和宽度有关。 3. 自旋波与磁振子：磁矩的集体进动形成自旋波，其量子是磁振子。自旋波可在磁性材料中传播，能量耗散极低，可用于低功耗信息传递和计算。	1. SOT-MRAM单元与阵列设计：与STT-MRAM（1T1M）不同，SOT-MRAM读写路径分离，需要两晶体管一磁隧道结结构。物理设计需优化SOT通道（重金属）的尺寸和与MTJ的接触，以最大化自旋霍尔角。 2. 全自旋逻辑电路：利用MTJ作为非易失逻辑门。例如，用三个MTJ构建多数门，其输出状态是三个输入状态的多数值。通过级联多数门可实现任意布尔逻辑。版图设计需考虑磁耦合和热效应。 3. 自旋波互连与器件：设计磁各向异性波导引导自旋波。利用磁弹效应或微波天线激发和检测自旋波。构建基于自旋波干涉的逻辑门和神经元。物理设计需控制磁各向异性、阻尼系数和波导形状。	- 自旋轨道矩开关电流密度（A/cm²）。 - 磁隧道结的隧穿磁阻比（%）。 - 自旋波传播长度与衰减长度（µm）。 - 逻辑门的功能完备性和级联能力。
2012	芯片集成电路-物理设计 (系统与架构-近似计算)	利用算法容错性，在电路层面有选择地降低精度以换取能效	在图像、音频、机器学习等应用中，计算结果无需完全精确。通过有控制地引入误差，大幅降低功耗和延迟。	1. 误差模型与质量度量：定义计算结果与精确值之间的误差，如均方误差、峰值信噪比、错误率。建立电路参数（如电压、频率、晶体管尺寸）与输出误差的解析或统计模型。 2. 电压超缩放模型：降低供电电压Vdd至接近或低于阈值电压Vth，电路延迟指数增加，错误率上升。错误率与时序违例概率相关，可通过静态时序分析的统计扩展来估计。 3. 精度-能量-延迟权衡空间：对于给定的计算任务，存在一个帕累托前沿，表示在特定输出质量下，能量和延迟所能达到的最优组合。	1. 可变精度算术单元设计：设计可配置精度的加法器、乘法器。例如，在乘法器中，通过禁用部分部分积生成电路，以牺牲精度为代价，降低功耗和延迟。在物理设计时，这部分电路可门控时钟或电源关断。 2. 容错时序路径识别与优化：通过静态或动态分析，识别那些对最终输出质量影响小的时序路径（软路径）。对这些路径，可以降低供电电压、使用高阈值电压晶体管或移除时序裕度，允许其偶尔出错，从而节省功耗。 3. 近似存储与数据压缩：在存储器层次结构中，对不敏感的数据使用低功耗存储单元（稳定性较低，但漏电小）或有损压缩。在片上网络中，对数据包采用近似路由，允许一定的拥塞或延迟。	- 引入近似后的输出质量损失（如PSNR下降dB）。 - 节省的功耗/能量比例（%）。 - 性能提升或延迟降低比例（%）。 - 近似电路的面积开销。
2013	芯片集成电路-物理设计 (先进工艺-原子级精度制造)	面向埃米时代（~2Å）的器件与互连物理设计挑战	当晶体管栅长和互连线宽缩小到原子尺度（~10个原子宽），材料的界面、粗糙度、涨落成为主导因素，连续介质模型失效。	1. 第一性原理与量子输运：在原子尺度，电子输运需用非平衡格林函数或密度泛函理论计算。电流由弹道输运主导，电阻由接触电阻和量子电导决定。 2. 材料界面与缺陷模型：原子级粗糙度、界面态、缺陷（如空位、掺杂原子涨落）会显著改变器件特性。需要原子级TCAD仿真。 3. 波动性与可变性：由于原子数量有限，掺杂浓度、线边缘粗糙度等波动从统计涨落变为确定性偏差，导致器件参数呈离散分布，而非连续的高斯分布。	1. 新器件结构探索：探索纳米线、二维材料异质结、单电子晶体管等新结构。物理“设计”更接近于材料与结构设计，通过原子级仿真优化性能。 2. 原子级精度的建模与模型：发展基于第一性原理的紧凑模型，为电路设计提供工具。模型需能描述量子限域效应、弹道输运、界面散射等。 3. 设计-工艺协同优化到极致：DPCO从“图形-工艺”的协同，深入到“原子排列-工艺”的协同。例如，通过定向自组装或原子层刻蚀精确控制材料层的原子层数和界面质量。设计规则可能变为“允许的原子排列图案”。	- 弹道率（弹道电流与总电流之比）。 - 接触电阻（Ω·µm）。 - 器件参数的涨落（如Vth的标准差）。 - 新材料/新器件的集成可行性评估。
2014	芯片集成电路-物理设计 (工具与方法学-数字孪生与虚拟原型)	构建芯片制造与运行的虚拟映射，用于预测性维护与优化	创建一个与物理芯片完全对应的虚拟模型（数字孪生），实时接收芯片传感器数据，模拟其状态，预测性能退化、热点和寿命。	1. 多物理场降阶模型：将详细的热、电、机械仿真模型降阶为状态空间方程或传递函数，以便实时或近实时运行。使用本征正交分解或动态模态分解等方法。 2. 数据同化与状态估计：将稀疏的传感器测量数据（温度、电压、频率）与数字孪生的预测相结合，通过卡尔曼滤波或粒子滤波估计芯片内部无法直接测量的状态（如结温分布、老化程度）。 3. 剩余使用寿命预测：基于当前状态和应力模型（电迁移、负偏置温度不稳定性），预测芯片或关键部件的剩余使用寿命。常用物理经验模型或数据驱动的机器学习模型。	1. 高保真虚拟原型构建：基于芯片的GDSII版图、电路网表、材料属性，构建包含详细功率分布、三维热网络、应力分布的有限元模型。在流片前即可进行虚拟的电热机械协同仿真。 2. 传感器网络集成与校准：在芯片设计时，在关键位置（如热点、时钟分布网络、电源网格）嵌入温度传感器、电压降传感器、老化传感器。在数字孪生中建立这些传感器的精确模型，并与物理芯片的读数进行校准。 3. 预测性管理与控制：数字孪生实时运行，预测即将发生的热失控或时序违例。系统控制器据此采取预防措施，如动态电压频率调节、任务迁移或启用备用电路。	- 数字孪生预测精度（与实际测量值的误差）。 - 状态估计的更新频率和延迟。 - 剩余使用寿命预测的置信区间。 - 预防性措施避免故障或性能下降的有效性。
2015	芯片集成电路-物理设计 (新兴范式-振荡器神经网络)	利用耦合振荡器的同步与相位关系进行计算	利用非线性振荡器（如LC振荡器、弛豫振荡器）的动力学特性及其耦合，实现类脑的振荡神经计算，用于解决组合优化问题、模式识别等。	1. 耦合振荡器动力学：单个振荡器状态用相位 θ描述，其演化 dtdθi=ωi+∑jKijΓ(θj−θi)，其中 ωi是自然频率，Kij是耦合强度，Γ是耦合函数。耦合可导致同步或锁相。 2. 伊辛模型映射：将组合优化问题（如图分割、最大割）映射为伊辛模型，其基态对应问题最优解。耦合振荡器网络的稳态相位模式可以模拟伊辛自旋，通过退火过程寻找基态。 3. 相位编码与计算：用振荡器的相对相位（0或π）表示二进制状态。通过调节耦合，使网络演化到代表问题解的相位模式。计算在振荡器的动力学过程中自然完成。	1. 振荡器电路设计：设计面积小、功耗低的片上振荡器，如环形振荡器或LC振荡器。通过压控方式调节其自然频率。物理设计关注匹配性和相位噪声。 2. 可编程耦合网络：设计可编程的电阻、电容或晶体管电路，实现振荡器之间的耦合。耦合强度 Kij可电调，以编码不同问题。物理上，耦合网络可能很稠密，需高密度互连。 3. 退火与读出示：系统需要一个模拟退火的过程，例如缓慢改变全局参数（如耦合强度、自然频率分布），使网络逃离局部极小。在稳态，用鉴相器读取每个振荡器的相位（0或π），得到计算结果。	- 振荡器频率与功耗（GHz, µW）。 - 耦合网络的面积与可编程性。 - 求解组合优化问题的精度与速度（与经典算法比较）。 - 网络的规模（振荡器数量）。
2016	芯片集成电路-物理设计 (安全-逻辑混淆与硬件木马检测)	通过电路混淆防止逆向工程，并通过侧信道等检测恶意硬件修改	在设计中插入额外的逻辑门或状态，使逆向工程得到的网表功能难以理解；同时，通过测试、仿真和侧信道分析，检测可能植入的硬件木马。	1. 布尔可满足性：逻辑混淆将原始电路F(x)转换为混淆电路G(x,k)，其中k是密钥。只有输入正确密钥，G(x,k)=F(x)。攻击者不知道k时，理解G的功能是SAT困难问题。 2. 木马触发概率模型：硬件木马通常在极罕见的内部状态组合下激活，其触发概率极低，在功能测试中难以覆盖。木马一旦激活，可能改变功能、泄露信息或降低可靠性。 3. 侧信道指纹：芯片的功耗、电磁辐射、时序等侧信道信息构成其“指纹”。木马的插入可能轻微改变这一指纹。通过比较“黄金芯片”与待测芯片的侧信道特征，可检测异常。	1. 逻辑混淆技术：1) 密钥门插入：在电路中的选定位置插入XOR/XNOR/MUX等门，其一个输入来自密钥。2) 状态机混淆：修改控制状态机，插入非功能状态和转换，依赖密钥才能进入正确状态。物理上，混淆逻辑需均匀分布，不显眼。 2. 物理不可克隆功能辅助：将PUF的输出作为密钥的一部分，使混淆电路与芯片绑定，即使反向工程得到网表，没有这片特定芯片的PUF响应也无法工作。 3. 硬件木马检测方法：1) 形式验证：比较RTL与门级网表，查找多余逻辑。2) 侧信道分析：高精度测量功耗、时延等，使用机器学习分类正常与异常芯片。3) 破坏性分析：逐层去层，用扫描电子显微镜成像，与GDSII对比，但成本高且具破坏性。	- 逻辑混淆的面积/功耗/性能开销。 - 在不知道密钥的情况下，攻击者理解电路功能所需的时间（SAT求解时间）。 - 硬件木马检测率与误报率。 - 侧信道检测的分辨率与测量成本。
2017	芯片集成电路-物理设计 (系统与封装-芯粒通信协议与物理层)	定义芯粒间裸片互连的电气特性、时序和协议	标准化芯粒间高速、高带宽、低功耗的物理层接口，如UCIe、BoW、AIB，确保来自不同供应商的芯粒能可靠互操作。	1. 信道建模与均衡：封装内芯粒互连信道（硅桥、再布线层）的频域响应 H(f)具有低通特性。需在发送端使用前馈均衡，在接收端使用连续时间线性均衡或判决反馈均衡来补偿信道损耗，打开数据眼图。 2. 时序与时钟架构：采用源同步时序，即发送芯粒随数据一起发送时钟（或选通信号）。需管理时钟-数据偏斜、通道间偏斜。也可能采用 forwarded clock with gearbox 或嵌入式时钟方案。 3. 链路功耗模型：总功耗包括驱动器功耗、终端功耗和均衡器功耗。采用多电平调制或突发模式可降低功耗，但增加复杂性。	1. 物理层电路设计：设计串行器/解串器、时钟数据恢复电路、均衡器、阻抗匹配驱动器和敏感接收器。这些高速模拟/混合信号电路对噪声敏感，需隔离的电源域和精密的布局匹配。 2. 封装互连设计与优化：优化微凸点的间距和排列，以最大化I/O密度。设计再布线层或硅桥中的传输线，控制其特征阻抗、减小串扰。进行通道仿真，包括封装、ESD、焊盘的全路径仿真，确保信号完整性。 3. 测试与特性化：为物理层设计内置自测试电路，用于在封装后测试误码率、抖动、眼图。通过可调电阻、电容来补偿工艺变异。提供边带信道用于配置均衡器参数、驱动强度等。	- 单通道数据速率（GT/s）。 - 误码率（通常<1e-15）。 - 能效（pJ/bit）。 - 互连密度（凸点间距µm）。
2018	芯片集成电路-物理设计 (新兴器件-薄膜晶体管与柔性电子)	在柔性衬底上制造集成电路的设计与制造考虑	使用非晶硅、金属氧化物或有机半导体等材料在塑料、金属箔等柔性衬底上制造晶体管，用于可穿戴设备、柔性显示等。	1. 薄膜晶体管模型：TFT的载流子迁移率远低于单晶硅，且受栅极偏置应力影响，阈值电压会漂移。需要包含缺陷态密度和应力退化的紧凑模型。 2. 机械应力-电学特性耦合：柔性衬底弯曲时，TFT沟道区域产生应变，改变晶格结构，影响迁移率和阈值电压。需建模弯曲半径与电学参数变化的关系。 3. 柔性互连可靠性：金属互连线在反复弯曲下会发生疲劳，导致裂纹产生和电阻增加。需评估金属的杨氏模量、延展性和界面附着力。	1. 柔性衬底上的布局设计：所有组件（TFT、电容、互连）必须放置在中性应变面附近，以最小化弯曲时的应力。采用网格状或蛇形互连线设计，提高可拉伸性。避免尖锐拐角，防止应力集中。 2. 针对TFT特性的电路设计：由于迁移率低、匹配性差，电路设计倾向于使用数字电路和低复杂度模拟电路（如开关、反相器、简单的放大器）。广泛使用互补技术以降低静态功耗，尽管N型和P型TFT性能可能不对称。 3. 力学加固与封装：采用薄层封装防止湿气和氧气侵入。在电路上方涂覆弹性体作为应力缓冲层。对于可拉伸电路，使用预拉伸衬底或 island-bridge 结构，将刚性器件岛通过可拉伸的蛇形互连桥连接。	- TFT的场效应迁移率（cm²/Vs）。 - 电路可承受的最小弯曲半径（mm）。 - 在弯曲循环下的电学性能变化（如电流变化%）。 - 柔性电路的重量和厚度。
2019	芯片集成电路-物理设计 (可持续性-能量收集与自供电系统)	从环境采集能量为芯片供电的电源管理电路与系统设计	从光、热、振动、射频等环境能源收集微弱能量，为低功耗芯片（如物联网传感器节点）供电，实现“电池永续”或“无电池”运行。	1. 能量源模型：光伏：输出功率与光照强度、光谱、温度有关。热电：输出功率与温差平方成正比。压电：输出功率与振动加速度、频率有关。射频：输出功率与距离、频率、天线增益有关。能量通常是间歇性和不稳定的。 2. 最大功率点跟踪：能量收集器的输出阻抗与负载阻抗匹配时，输出功率最大。MPPT算法动态调整负载（如开关转换器的占空比），以跟踪最大功率点。 3. 负载功率管理模型：系统工作在burst mode：收集能量并存储到电容器中，当电压达到阈值，唤醒芯片执行任务，然后休眠。需根据任务计算量和能量预算，调度任务执行。	1. 高效电源管理电路：设计超低静态电流的降压/升压DC-DC转换器，以适应宽范围的输入电压（可能低至100mV）。集成MPPT电路，如扰动观察法或电导增量法。使用零阈值晶体管或自启动电路从极低电压开始工作。 2. 非易失处理器与状态保存：处理器核心在供电不足时，将状态保存到非易失存储器（如FRAM, ReRAM），然后完全断电。当能量足够时，从非易失存储器恢复状态继续执行。这需要处理器架构支持快速上下文保存与恢复。 3. 能量感知任务调度：操作系统或硬件任务调度器监控储能元件电压，预测可用能量。根据能量预算，动态调整任务执行的频率、电压和精度（近似计算），确保关键任务完成。	- 能量收集器的平均输出功率（µW 级）。 - 电源管理电路的启动电压和转换效率（%）。 - 系统在无光/无振动等能量匮乏期的续航时间。 - 从能量耗尽到恢复工作的时间（状态保存/恢复时间）。
2020	芯片集成电路-物理设计 (终极融合-生物-光电-智能计算系统)	集成了生物传感器、光互连与神经形态计算的多模态智能系统	在一个系统中融合多种信息感知（生物电、化学、光学）、处理（模拟、数字、神经形态）和通信（光、电）模式，实现高能效、实时、复杂的感知与决策。	1. 多模态信息融合模型：不同传感器（如图像、生物电位、化学）的数据在时间、空间、语义上对齐与融合。使用贝叶斯推理、深度学习或脉冲神经网络模型，从多模态数据中提取更鲁棒的特征。 2. 异构计算任务映射：将计算任务映射到最适合的计算单元：模拟前端处理原始传感器信号，神经形态核心处理时空模式，数字逻辑处理控制与决策，光互连处理大规模数据传输。需要异构编程模型和任务调度器。 3. 系统级能量优化：整个系统的能量预算包括传感、计算、通信和数据转换。需在精度、延迟和能量之间进行全局优化，可能涉及动态关闭不用的模块，或在模拟/光域进行早期信息处理以减少数字数据量。	1. 异质集成与封装：通过2.5D/3D集成将硅基CMOS（数字计算）、III-V族化合物（激光器、光电探测器）、生物传感器（电极阵列、纳米孔）、神经形态阵列集成在同一封装内。使用硅光中介层实现高速光互连，使用微流道传输生物样品。 2. 混合信号与光电协同设计：设计低噪声、高分辨率的模拟前端连接生物传感器。设计高速、低功耗的光电收发器连接光互连。设计模数转换器和脉冲编码器作为不同计算域之间的桥梁。布局上需严格隔离模拟、数字、光电、生物区域。 3. 可重构与自适应架构：系统能够根据输入数据的特性和计算任务，动态重构计算路径。例如，在简单模式下使用低功耗的模拟/神经形态通路，在复杂模式下启用高精度的数字通路。这需要可配置的互连和灵活的电源管理。	- 系统能效（处理每帧或每次推理的焦耳数）。 - 多模态感知的准确率提升（与单模态相比）。 - 系统延迟（从感知到决策的时间）。 - 异质集成的复杂性与成品率。

芯片集成电路-版图 这一核心领域。深入探讨先进工艺节点下版图设计所面临的物理效应、设计规则、可靠性挑战以及核心单元和模块的版图实现技术，是纯粹的版图设计知识深化。

编号	领域	子领域	核心数学/物理问题	关键模型与方法	典型版图技术与技巧	关键参数与指标
2021	芯片集成电路-版图 (基础规则-先进节点设计规则)	复杂间距、宽度与套刻规则的理解与实现	在7nm及以下节点，设计规则不再只是简单的宽度/间距。它们由光刻、CMP、刻蚀等多重工艺约束共同决定，形成复杂的条件规则。	1. 基于模型的规则：规则是工艺模型的简化。例如，端到端间距规则是防止光刻中线条端部变短或桥接的简化模型。不同颜色间距规则源于多重曝光技术。 2. 上下文相关规则：一条边的可制造性与其周围环境（邻近图形）有关。例如，线端间距可能与相邻线条的走向、长度有关。这催生了模式匹配规则。	1. 规则分解与分类：将复杂的DRC规则分解为可理解的几何约束。例如，区分相同NET间距和不同NET间距，理解并行运行长度相关的间距加成规则。 2. DRC Deck解读与实验：仔细阅读Foundry提供的DRC规则文件，对不理解或关键的规则，通过绘制简单测试图形并仿真（或咨询工艺工程师）来理解其物理根源。	- 最小栅极间距。 - 最小金属间距（同层/不同层）。 - 通孔覆盖/包围规则。 - 金属密度范围（min/max）。
2022	芯片集成电路-版图 (光刻与分辨率增强)	光学邻近修正与子分辨率辅助图形	在波长大于特征尺寸的情况下，通过修改掩模版图形来补偿光刻过程中的图形失真。	1. 光强分布模型：根据霍普金斯方程和部分相干成像理论，计算光刻胶表面的光强分布。OPC旨在使最终成像图形尽可能接近目标图形。 2. 阈值模型：假设光刻胶在特定光强阈值处显影。OPC通过调整掩模图形，使等阈值轮廓与目标图形一致。	1. 边缘偏移：将版图边缘向外或向内移动一定距离，以补偿线宽偏差。这是最基础的规则式OPC。 2. 锤头与衬线：在线条端部添加锤头以防止线端缩短；在角落添加衬线以锐化角点。 3. SRAF插入：在主图形附近插入亚分辨率的辅助图形，它们不会在晶圆上成像，但能通过光学干涉改善主图形的成像质量。版图工程师需预留SRAF空间。	- 边缘放置误差。 - 工艺窗口（聚焦-曝光矩阵）。 - OPC后掩模版复杂性（图形数量）。
2023	芯片集成电路-版图 (可制造性设计-金属密度与CMP)	金属填充与槽板平衡	化学机械抛光过程中，局部金属密度不均匀会导致碟形凹陷或侵蚀，影响平面度和线宽。	1. CMP模型：抛光速率与局部图案密度相关。密度高的区域抛光慢，密度低的区域抛光快，导致高度差异。埃里模型可用于描述此效应。 2. 密度计算：在规定窗口内（如50x50 µm²）计算金属面积占比。需满足Foundry给出的最小和最大密度规则。	1. 虚金属填充：在稀疏区域添加不与任何网络连接的虚金属图形，以提高局部密度。填充图形需满足最小间距、宽度规则，并通常有穿孔以防天线效应。 2. 槽板平衡：对于大面积的金属（如电源地），需在其中开“槽”以平衡密度，并遵循特定的槽板规则（如槽的间距、宽度、方向）。 3. 多层密度协同：CMP效应是累积的，需考虑多层金属密度的叠加影响，进行协同填充。	- 金属层密度（全局与局部）。 - 厚度变化（碟形凹陷深度）。 - 填充后寄生电容增量。
2024	芯片集成电路-版图 (可靠性-电迁移与电流密度)	电源/地网络与信号线电迁移验证	大电流导致金属离子沿电子风方向迁移，形成空洞或小丘，最终导致断路或短路。	1. 布莱克方程：平均失效时间与电流密度的n次方成反比，与活化能成指数关系。MTTF ∝ (J - Jcrit)^-n * exp(Ea/kT)。 2. 电流方向与温度：电流密度是矢量，需考虑方向。温度升高会指数级加速电迁移。	1. 加宽电源/地线：根据平均电流和允许的电流密度计算电源/地线最小宽度。全局电源网络通常需要极宽的金属（几十微米）。 2. 通孔阵列：大电流路径上使用通孔阵列而非单个通孔，以降低单个通孔的电流密度，并提供冗余。 3. 热敏感布局：将高电流线路远离热源（如功率器件），或加强其散热。避免在Joule热点附近布置易受电迁移影响的线。	- 平均/峰值电流密度（mA/µm）。 - 金属/通孔的电迁移寿命（小时）。 - 温度（结温）。
2025	芯片集成电路-版图 (可靠性-天线效应)	金属面积与栅氧面积之比约束	在制造过程中，暴露的金属连线会像天线一样收集离子刻蚀等工艺产生的电荷。如果连接的栅氧面积太小，电荷无法及时泄放，可能击穿栅氧。	1. 电荷收集模型：收集的电荷量与暴露的金属面积成正比。放电能力与连接的栅氧面积（或二极管面积）成正比。 2. 累计与实时天线效应：累计效应考虑整个制造过程中连接到栅的所有金属总面积。实时效应考虑单个工艺步骤中暴露的金属面积。	1. 跳线：在工艺允许的较低层金属上中断长连线，并通过通孔连接到较高层，然后再接回。这“重置”了天线比率。 2. 添加反偏二极管：在可能产生天线效应的节点到电源或地之间插入反偏二极管，为积累的电荷提供泄放路径。通常使用N+/P阱或P+/N阱二极管。 3. 设计规则遵守：严格遵守Foundry提供的天线规则，对每一层金属和每一个多晶硅/扩散区连接进行比率检查。	- 天线比率（金属面积/栅氧面积）。 - 跳线或二极管插入的数量。
2026	芯片集成电路-版图 (匹配-差分对与电流镜)	对称布局与共质心技术	消除工艺梯度（如氧化层厚度、注入浓度）和应力梯度对匹配关键器件（如差分对管、电流镜）的影响。	1. 系统性梯度模型：工艺参数（如阈值电压）在晶圆上呈线性或径向变化。不匹配可表示为 ΔP = Sx * Δx + Sy * Δy，其中S是梯度系数。 2. 随机失配模型：由随机掺杂波动等引起，与面积成反比：σ(ΔVth) ∝ 1/√(WL)。	1. 共质心布局：将需要匹配的器件拆分成多个单元，交叉排列，使得这些单元组合的质心重合。例如，ABBA或ABCCBA排列。这能抵消一阶梯度。 2. 叉指化：将大宽长比的晶体管拆分成多个并联的指状小晶体管，并交叉连接源漏。这提高匹配性并减小寄生电阻。 3. 虚拟器件：在匹配器件周围放置不连接的虚拟器件，确保所有关键器件处于完全相同的刻蚀和光刻环境中。 4. 相同取向：所有匹配器件必须严格同方向放置，因为载流子迁移率与晶体取向有关。	- 失调电压（输入对管）。 - 电流镜像精度（%）。 - 器件之间的质心距离。
2027	芯片集成电路-版图 (匹配-电阻与电容)	高精度无源器件布局	实现电阻、电容的精确比例和绝对值，并降低寄生效应和电压系数、温度系数的影响。	1. 方块电阻模型：R = R□ * (L/W)。匹配的关键在于宽度W 和长度L 的比例准确，而非绝对值。边缘变化是主要误差源。 2. 电容匹配模型：电容值由面积和边缘电容决定。匹配的关键在于单位电容的比例和周围环境一致。	1. 单位器件阵列：使用相同尺寸的单位电阻或电容通过串联/并联得到目标值。例如，匹配的电阻网络应由整数个相同的单位电阻串联而成。 2. 交叉耦合与共质心：与晶体管类似，高精度电阻/电容网络也采用共质心或交叉耦合布局，以抵消工艺梯度。 3. 虚拟单元：在阵列周围放置虚拟电阻/电容，保证边缘刻蚀条件一致。 4. 屏蔽与隔离：用保护环将敏感的无源网络与噪声 substrate 隔离。对高阻值电阻，注意用上层金属屏蔽，防止表面污染导致漏电。	- 电阻/电容比值误差（%）。 - 绝对值的温度系数（ppm/°C）。 - 电压系数（%/V）。
2028	芯片集成电路-版图 (隔离-闩锁与噪声隔离)	保护环与隔离结构设计	防止由寄生双极晶体管形成的可控硅（SCR）导通（闩锁效应），以及抑制衬底噪声耦合。	1. 寄生SCR模型：由PMOS的源/漏（P+）、N阱、P衬底、NMOS的源/漏（N+）形成PNPN四层结构。当阱电阻和衬底电阻上的压降使寄生NPN和PNP正偏时，SCR导通。 2. 衬底噪声耦合模型：数字电路的开关噪声通过衬底电阻耦合到敏感的模拟电路。耦合强度与距离、频率和衬底阻抗有关。	1. 双保护环：在易引发闩锁的I/O或功率器件周围，同时放置N阱接触环（接高电位）和P+衬底接触环（接低电位），以降低阱和衬底电阻，分流寄生电流。 2. 深N阱隔离：将敏感的模拟电路置于深N阱中，该阱与P衬底隔离，形成一个局部P衬底，可独立接自己的电位，有效隔离数字衬底噪声。 3. 隔离槽与隔离环：在SOI工艺中，器件被氧化层隔离。在体硅工艺中，可用高阻衬底和保护环（接安静的模拟地）来隔离噪声。	- 触发电流（引起闩锁的最小电流）。 - 保持电流（维持闩锁的最小电流）。 - 衬底噪声衰减（dB）。
2029	芯片集成电路-版图 (电源完整性-电源网络规划)	全局与局部电源网格设计与IR压降分析	为整个芯片提供稳定的电源和地，确保在最大电流负载下，任何一点的IR压降都在允许范围内。	1. 节点电压法：将电源网格离散化为电阻网络，结合电流源（标准单元、宏模块的功耗模型），求解每个节点的电压，找出压降最大的点。 2. 电迁移限制：电源网格的金属宽度需满足平均电流和电迁移规则。	1. 多层网格结构：高层金属（厚、低阻）用于全局电源环和网格，低层金属用于局部电源布线。通常采用网格状或鱼骨状结构。 2. 电源条与电源环：在单元行之间布线电源条，为单元行的VDD/VSS轨供电。芯片外围和宏模块周围布电源环。 3. 通孔阵列：在电源线交叉点、电源条与单元轨连接处大量使用通孔阵列，减小接触电阻。 4. 去耦电容放置：在电源网络上分布式放置去耦电容，在瞬态电流变化时提供局部电荷，平抑电压波动。	- 最差情况IR压降（占VDD的百分比）。 - 电源网络总金属电阻。 - 去耦电容总量（pF）。
2030	芯片集成电路-版图 (电源完整性-去耦电容集成)	片上与片上去耦电容的布局与连接	在瞬态电流变化时，为局部电路提供电荷，抑制电源噪声。	1. 目标阻抗模型：Z_target = (允许的电压纹波) / (瞬态电流变化)。去耦电容网络在关心的频率范围内（直到芯片的谐振频率）的阻抗需低于此值。 2. 电容的频响：去耦电容并非理想电容，具有等效串联电阻和等效串联电感，决定了其有效频率范围。	1. 标准单元去耦电容：在标准单元库中设计专门的去耦电容单元，在布局阶段填充到空白区域。 2. MOS电容：利用MOS管的栅氧电容。NMOS电容将源漏衬底接VSS，栅接VDD。PMOS电容反之。需注意电压系数和漏电。 3. 金属-绝缘体-金属电容：专门的高密度线性电容，寄生小，但需要额外工艺步骤。通常用于高性能模拟/RF模块。 4. 布局策略：去耦电容应靠近其要保护的电路（如时钟驱动器、输出缓冲器）。电源线和地线到电容的路径应短而宽，以减小寄生电感。	- 去耦电容总值（pF/mm²）。 - 去耦网络的谐振频率。 - 电容的等效串联电感。
2031	芯片集成电路-版图 (时钟树-时钟网络布局)	时钟树综合后的物理实现与优化	在满足偏斜、延迟、过渡时间约束下，实现时钟网络的物理版图，并管理其功耗和噪声。	1. Elmore延迟模型：用于估算RC树网络的延迟。时钟树综合工具以此模型为基础进行缓冲器插入和布线优化。 2. 全局与局部偏斜：全局偏斜是任意两个触发器时钟端之间的最大延迟差。局部偏斜是相关路径（如数据路径的起点和终点）之间的延迟差，对时序影响更直接。	1. H树与平衡树：顶层时钟采用H型或网格结构降低全局偏斜。下层采用缓冲时钟树，工具自动插入缓冲器并平衡各分支的RC延迟。 2. 屏蔽：在敏感的时钟线两旁布地线或电源线，以隔离与相邻信号线的电容耦合，减少时钟抖动。 3. 门控时钟单元布局：时钟门控单元应靠近其控制的寄存器放置，以最小化门控使能信号到时钟门的延迟，防止毛刺。 4. 时钟布线规则：通常对时钟线使用双倍宽度、双倍间距规则，以减少电阻和耦合电容。使用高层、低阻金属布线。	- 时钟偏斜（全局与局部）。 - 时钟插入延迟。 - 时钟网络总功耗。 - 时钟过渡时间。
2032	芯片集成电路-版图 (输入输出-ESD保护电路布局)	静电放电保护器件设计与布局	在芯片引脚和内部电路之间放置保护电路，泄放ESD大电流（>1A），将内部栅极电压钳位在安全范围内。	1. 人体模型/机器模型：ESD事件是极短时间（ns级）的大电流脉冲。HBM电压典型值为2kV。保护电路需在纳秒内响应。 2. snapback模型：ggNMOS等ESD器件在高压下会雪崩击穿并进入 snapback 状态，维持一个较低的钳位电压。	1. ggNMOS设计：栅极接地NMOS 是常用的ESD器件。其版图关键点：宽沟道（以承载大电流）、多指叉指结构（保证均匀开启）、衬底接触紧密环绕（降低衬底电阻，促进 snapback）。 2. 电源钳位：在VDD和VSS之间放置大尺寸的RC触发的MOS管或可控硅，用于电源引脚间的ESD放电。 3. 布局规则：ESD器件必须靠近焊盘，其到内部电路的金属连线要短而宽，以减小寄生电阻。ESD区域与内部核心电路之间要有隔离距离。	- 失效电流（HBM/CDM等级，如2kV HBM）。 - 钳位电压。 - 触发电压。 - 寄生电容（影响高速IO性能）。
2033	芯片集成电路-版图 (输入输出-焊盘与压焊块)	芯片与封装互连的接口物理设计	设计用于键合线或倒装芯片凸点的金属焊盘，并提供到内部电路的互连。	1. 电流承载能力：焊盘和其下的金属层需能承受键合或回流焊的机械应力，以及工作电流。电流密度规则通常比内部金属更宽松但仍有限制。 2. 应力缓冲：芯片与封装材料的热膨胀系数不同，在温度循环中产生应力。焊盘结构和其下的金属层需能缓解此应力，防止开裂。	1. 顶层金属开窗：焊盘区域通常需要钝化层开窗，露出顶层金属（通常是厚金属）。开窗尺寸需大于键合球或凸点直径。 2. 金属叠层与通孔阵列：焊盘下的金属应使用厚金属，并通过密集的通孔阵列连接到下层金属，以提供坚固的支撑和良好的电流通路。 3. 静电放电保护接入：ESD器件通过宽金属线直接连接到焊盘。从焊盘到内部电路的信号线应先经过ESD器件。 4. 电源/地焊盘阵列：电源和地焊盘应均匀分布在芯片四周，以降低供电电感。倒装芯片的C4凸点通常按阵列分布在整个芯片表面。	- 焊盘尺寸（µm x µm）。 - 焊盘间距（pitch）。 - 最大允许键合线电流。
2034	芯片集成电路-版图 (存储器-SRAM单元布局)	高密度6T SRAM单元版图设计与稳定性优化	在最小设计规则下，实现面积最小、稳定性最高的SRAM单元，并保证足够的读写裕度和访问速度。	1. 蝶形曲线：在读取操作下，将反相器的直流传输特性曲线画在一起，形成“蝶形”。两条曲线之间的开口大小代表了静态噪声容限，衡量读取稳定性。 2. 写裕度：写操作时，位线电压能够翻转存储节点状态的能力。与上拉管和存取管的比例有关。	1. 最小尺寸器件：SRAM单元中的6个晶体管通常都采用最小沟道长度，以最小化面积。上拉管（PL）最窄，下拉管（PD）稍宽，存取管（PG）居中。 2. 共享接触/通孔：大量使用共享接触（如连接栅极和扩散区的CA）和共享通孔，以减少单元面积。例如，两个存取管的栅极共享一个多晶硅条，并与下拉管的栅极通过一个共享接触连接。 3. 对称布局：单元版图必须完全对称，任何不对称都会导致稳定性偏差。通常单元以中心线镜像对称。 4. 周边电路配合：单元的高度和宽度需与位线/字线的布线方向、电源轨的宽度相匹配，以形成规整的阵列。	- 单元面积（µm² 或用于度量尺寸的F²）。 - 静态噪声容限（读取稳定性，mV）。 - 写裕度（mV）。 - 单元电流（决定访问速度）。
2035	芯片集成电路-版图 (模拟-运算放大器匹配布局)	高增益、高精度运放的对称与抗干扰版图实现	实现输入差分对、电流镜、负载等关键器件的精确匹配，并抑制衬底噪声、电源噪声、热梯度及寄生耦合。	1. 失调电压模型：运放输入失调电压主要来源于输入差分对的阈值电压和跨导失配。σ(Vos) ≈ √[ (σ²(Avt)/WL) + (4(Vgs-Vth)² σ²(β)/β²) ]。 2. 共模抑制比与电源抑制比：CMRR和PSR取决于对称性和电源/地的阻抗。不对称的布局或寄生参数会严重劣化CMRR/PSR。	1. 全差分对称布局：从输入到输出，整个信号通路完全对称。包括晶体管、电阻、电容、布线，甚至接触孔的数量和位置。 2. 叉指化与共质心：输入对管和负载电流镜必须采用共质心叉指化布局。例如，差分对采用ABBA交叉耦合，电流镜采用共质心。 3. guard ring隔离：整个运放模块用P+和N+双保护环包围，并连接到最安静的模拟地/电源，隔离衬底噪声。内部敏感节点（如高阻节点）也用保护环隔离。 4. 电源线与信号线分离：使用独立的、干净的电源和地线为运放供电。电源线宽，且从同一点接入芯片全局电源网络。信号线走在电源/地线之间或之下，以获得屏蔽。	- 输入失调电压（µV）。 - 共模抑制比/电源抑制比（dB）。 - 单位增益带宽/相位裕度。
2036	芯片集成电路-版图 (射频-电感、变压器与传输线)	片上无源元件的品质因数与自谐振频率优化	在硅衬底上实现高Q值、高自谐振频率的电感和变压器，用于振荡器、匹配网络等。	1. 电感模型：螺旋电感模型包含串联电感Ls、串联电阻Rs（由金属电阻和趋肤效应引起）、 oxide电容Cox、衬底损耗电阻Rsub 和电容Csub。Q = ωLs/Rs，自谐振频率 fr ≈ 1/(2π√(LsCox))。 2. 互感模型：变压器由两个耦合电感构成，耦合系数k = M/√(L1L2)。	1. 顶层厚金属：使用最厚的顶层金属（通常是最上层）绕制电感，以减小串联电阻。 2. 对称与中心抽头：采用对称的八角形或圆形结构，减小对工艺偏差的敏感度。变压器采用中心抽头结构以获得平衡输出。 3. patterned ground shield：在电感下方的低层金属上制作刻蚀了缝隙的接地屏蔽层。该层阻挡电场穿透到有损衬底，减少Csub和Rsub损耗，提高Q值，而不形成涡流回路。 4. 间距优化：线间距影响邻近效应和寄生电容。需折衷：减小间距可增大电感值，但增加寄生电容，降低fr。	- 电感值（nH）与Q值（在目标频率）。 - 自谐振频率。 - 占用面积。 - 耦合系数（变压器）。
2037	芯片集成电路-版图 (射频-噪声隔离与屏蔽)	防止衬底耦合与电磁串扰的物理隔离技术	在高度集成的射频SoC中，隔离大功率发射机、高灵敏度接收机、数字噪声和本振泄漏。	1. 衬底耦合模型：噪声源（如数字开关、VCO）通过衬底电阻和电容耦合到敏感节点。耦合强度与距离、频率和衬底掺杂浓度有关。 2. 电磁串扰模型：通过互连间的互感和互容产生串扰。高频下，辐射耦合也变得显著。	1. 保护环：用深N阱将敏感电路（如LNA, VCO）隔离。在深N阱内，再用P+ guard ring 接最安静的模拟地，将内部P型衬底与外部隔离。 2. 隔离槽：在SOI或RF-SOI工艺中，器件被氧化层隔离，天然具有出色的衬底隔离特性。可进一步使用深槽隔离环绕敏感模块。 3. 屏蔽：用接地金属覆盖或环绕敏感连线、器件，形成法拉第笼。电源线和地线平行走线，为信号线提供返回路径。 4. 物理分离：在版图规划阶段，就将噪声模块（数字、PA、时钟）与敏感模块（LNA, VCO, PLL滤波器）在空间上最大限度分离。	- 隔离度（dB，如接收机与发射机之间）。 - 相位噪声恶化（dBc/Hz）。 - 屏蔽有效性。
2038	芯片集成电路-版图 (可靠性-热分布与热点缓解)	功率器件的布局与散热设计	识别和缓解由局部高功耗密度引起的热点，防止热载流子效应、电迁移加速和性能退化。	1. 热传导方程：稳态下，热流密度与温度梯度成正比。芯片内部热传导主要靠硅衬底的导热。热阻Rth = ΔT / P。 2. 焦耳热：热源来自晶体管的开关功耗和短路功耗，以及互连线的电阻损耗。	1. 分散布局：将高功耗模块（如CPU核、功放）在芯片上分散布置，避免热源集中。如果必须集中，则增加它们之间的间距。 2. 热通孔阵列：在高功耗单元下方，从顶层金属到硅衬底制作密集的热通孔阵列。热通孔是填充金属的过孔，导热性远好于氧化层，能将热量快速传导到上方的金属层，并通过封装散热。 3. 顶层散热金属：在芯片顶部，高功耗区域上方，使用宽而厚的顶层金属作为“散热片”，将热量横向扩散，降低局部温度。 4. 温度传感器布置：在预期的热点附近放置片上温度传感器，用于动态热管理。	- 最高结温。 - 芯片表面温度分布均匀性。 - 从结到环境的热阻。
2039	芯片集成电路-版图 (先进工艺- FinFET与GAA布局)	三维晶体管结构下的新设计规则与版图风格	从平面MOSFET到FinFET（鳍式场效应晶体管）再到GAA（环绕栅极），器件结构发生根本变化，版图设计规则和单元结构随之改变。	1. FinFET电学与版图映射：FinFET的宽度由鳍的数量决定，是离散的。驱动强度通过并联多个鳍实现。栅极控制着多个鳍。 2. GAA（纳米片）模型：沟道是被栅极四面包围的纳米片。驱动强度由纳米片的数量、宽度和厚度共同决定。	1. 鳍的走向与布局：鳍是沿一个方向（如Y方向）连续生长的鳍条。标准单元的高度由鳍的条数决定。单元内的晶体管通过切割鳍和合并有源区来形成。 2. 栅极走向与切割：栅极沿垂直方向（如X方向）走线。一个栅极条可以穿过多个鳍，形成一个多指晶体管。栅极在单元边界处需要切割。 3. 单元边界与电源轨：FinFET工艺的标准单元通常具有固定高度，电源轨在单元的上下边界。内部布局必须遵守严格的网格化设计规则。 4. GAA初步考量：GAA的版图可能与FinFET类似，但纳米片的宽度和间距成为新的关键设计规则。单元库可能需要重新构建。	- 标准单元高度（轨道数）。 - 鳍间距（Fin Pitch）。 - 栅极间距（CPP）。 - 最小金属间距（MMP）。
2040	芯片集成电路-版图 (签核与验证-物理验证与LVS)	版图与原理图一致性检查与物理规则验证的深度执行	确保制造的版图与设计的电路在电气上完全一致，并符合所有制造规则。	1. 图同构算法：LVS工具从版图中提取出晶体管、电阻、电容等器件及其连接关系，构成一个电气图，与原理图的电气图进行图同构比较，考虑并联器件合并、器件参数（W/L）等。 2. 几何运算：DRC工具对版图多边形进行布尔运算（与、或、非）、尺寸检查（内缩、外扩）、间距测量等，验证复杂的条件规则。	1. 层次化处理与平坦化：利用设计的层次性加速验证，但对跨越层次边界的规则或需要比较的网，进行选择性平坦化。 2. LVS识别与连接：1) 器件识别：识别有源区、多晶硅、注入区等组合形成的器件类型（NMOS, PMOS, R, C）。2) 网络提取：通过金属连接，将器件端口连接成网络。3) 比较：与原理图比较连接关系和器件参数。 3. ERC与天线检查：电气规则检查验证电源/地短路、开路、悬浮节点等。天线检查计算每个多晶硅/扩散区上连接的金属总面积，与栅面积比较。 4. 寄生参数标注：从验证通过的版图中提取精确的电阻、电容参数，反标回原理图，进行后仿。	- DRC违例数量与类型。 - LVS匹配点与不匹配点（器件、网络）。 - 天线比率违例。 - 寄生参数提取的精度与运行时间。

编号	领域	子领域	核心数学/物理问题	关键模型与方法	典型版图技术与技巧	关键参数与指标
2041	芯片集成电路-版图 (先进工艺-原子级设计规则)	面向埃米节点的离散化、概率化设计规则	在特征尺寸逼近原子直径（~几个硅原子）时，图形的边缘由离散的原子位置决定，传统的连续性设计规则失效，波动成为确定性因素。	1. 离散几何与图案化约束：设计规则从连续的“最小间距”变为允许的离散原子图案集合。基于全芯片逆光刻技术和原子级工艺仿真来定义“可制造”的版图形状。	1. 受限设计与逆向设计：采用受限设计，强制使用一个有限的、经过工艺验证的图案库（如特定角度、特定宽度的线条组合）。或采用逆向设计，从期望的硅上图形反推掩模版图形。	- 允许的基础图案数量与复杂度。 - 图案密度与涨落（LER, LWR）的原子级标准差。 - 设计规则检查（DRC）从布尔运算向图案匹配的转变。
2042	芯片集成电路-版图 (光刻-多重曝光分解与缝合)	将单层版图分解到多个掩模版并进行光学缝合	利用多重曝光技术（如LELE， SADP， SAQP）实现高密度图案，需将设计图形分解到不同掩模，并处理分解冲突和缝合线。	1. 图着色与冲突检测：将版图相邻图形视为图节点，若其间距小于单次曝光分辨率，则连接边，分解问题转化为双着色或三着色问题，冲突表示需要光学邻近修正或设计修改。 2. 自对准多重图案化模型：SADP/SAQP通过侧墙间隔物形成图案，核心是曼德尔brot分形式的图形衍生，版图需符合其单向性等特定约束。	1. 切割与缝合：对于无法简单着色的复杂图形，采用切割技术，将一条连续图形在缝合点处切断，分到两个掩模，在硅上通过精确套刻“缝合”成一条线。需优化缝合点位置以隐藏于不敏感区域。 2. 颜色驱动布局：在布局阶段就考虑分解友好性，工具自动优化图形位置和走向，最小化分解冲突和缝合线数量。 3. SADP友好设计：遵循单向金属设计，大量使用线端和切口结构，并满足颜色平衡规则，确保芯轴和间隔物的均匀性。	- 分解冲突数量。 - 缝合线数量及其对性能的影响评估。 - 掩模版误差增强因子。 - 颜色平衡度。
2043	芯片集成电路-版图 (设计-工艺协同优化-工艺模型辅助布局)	在布局阶段集成可制造性模型进行实时预测与优化	将光刻、CMP、刻蚀等工艺仿真模型集成到布局工具中，在布线时实时预测并优化热点，而非事后修正。	1. 快速光学仿真模型：基于卷积核或机器学习代理模型，实现接近实时的光刻成像质量（如NILS， EPE）预测。 2. 布局模式分类：通过机器学习（如CNN）识别容易产生制造缺陷的版图图案（如窄颈、桥接、 pinching）。	1. 实时热点检测与修复：布局布线工具集成in-design DRC/LFD 引擎。当用户布线时，工具实时标记潜在的光刻热点、CMP凹陷区域，并自动或建议性进行微调整（如轻微移动边缘、添加SRAF）。 2. 模式禁止与推荐库：基于工艺模型，建立禁止模式库和推荐模式库。布局工具优先使用推荐模式，并禁止使用高风险模式。	- 流片前热点数量收敛速度。 - 布局后修复工作量（人工修改量）减少比例。 - 预测模型精度与签核仿真结果的吻合度。
2044	芯片集成电路-版图 (三维集成-硅通孔与微凸点阵列规划)	在三维堆叠芯片中，规划硅通孔和微凸点的位置、尺寸和密度	实现芯片间垂直互连的电气连接、信号完整性、热管理及机械应力平衡。	1. RC延迟与带宽模型：TSV的电阻、电容和电感参数模型，决定垂直互连的延迟和带宽。TSV阵列的密度影响串扰和电源完整性。 2. 热-机械应力模型：TSV（铜）与硅衬底的热膨胀系数不匹配，在温度变化时产生应力，影响周围器件的性能（应力迁移效应）。	1. 分区与阵列规划：根据模块间的通信需求，将TSV/微凸点规划为局部阵列和全局阵列。高带宽模块间采用密集的局部阵列；电源、时钟、测试信号采用全局阵列均匀分布。 2. Keep-away Zone：在TSV周围设置禁止放置区，防止有源器件因应力导致性能漂移。此区域大小与TSV直径、间距有关。 3. 冗余TSV设计：为提高良率，在关键信号或电源网络中使用冗余TSV，通过片上电路进行测试和切换。	- TSV直径、节距与深宽比。 - TSV阵列的面密度与信号带宽。 - 单个TSV的电阻、电容、电感值。 - 应力影响区的半径。
2045	芯片集成电路-版图 (三维集成-有源层堆叠规划)	在单片三维集成电路中，规划不同有源层（器件层）的器件布局与互连	在垂直方向堆叠多层有源硅层，通过层间通孔连接，极大提高集成密度，减少全局互连延迟。	1. 热累积模型：上层产生的热量需穿过下层才能散出，导致严重的垂直方向热梯度。需进行三维热分析。 2. 层间互连RC模型：ILV的尺寸、密度和电阻电容模型，决定了垂直层间连接的带宽和功耗。	1. 热敏感模块布局：将高功耗模块（如CPU核）置于靠近散热盖的顶层。将对温度敏感的记忆体（如SRAM）或模拟电路置于温度较低的底层。 2. 功能分区与垂直通孔规划：将紧密交互的模块（如CPU核与其L1缓存）布置在上下相邻层，并用密集的ILV 连接，以最小化垂直互连延迟。全局信号（时钟、电源）通过TSV 贯穿所有层。 3. 层专用化：不同层可采用不同工艺（如顶层用高性能逻辑工艺，底层用高密度存储器工艺）。版图设计需适应各层的设计规则。	- 各层之间的最大温差。 - 层间通孔的面密度。 - 关键路径的垂直互连延迟占比。 - 三维集成的面积节省比例。
2046	芯片集成电路-版图 (可靠性-时变介质击穿与偏压温度不稳定性)	在版图层面缓解栅氧退化与晶体管老化效应	晶体管在长期电热应力下，阈值电压漂移、跨导退化，最终导致电路失效。版图设计影响局部温度和电场。	1. TDDB寿命模型：栅氧寿命服从E模型或1/E模型，与栅极电场强度呈指数关系。TTF∝exp(γEox)。 2. NBTI/PBTI模型：负/正偏置温度不稳定性导致Vth漂移，与电场、温度、时间呈幂律关系。ΔVth∝tn。	1. 降低局部电场：对于高压或高频开关电路，避免使用最小沟道长度，适当增加沟长以降低电场强度。在栅极拐角处采用圆角设计，避免电场集中。 2. 热热点管理：将高活动因子的电路（如时钟树、高负载驱动器）在版图上分散布局，避免形成局部热点，从而降低局部温度，减缓NBTI/PBTI效应。 3. 冗余与老化感知设计：在关键路径上增加时序裕量以容忍老化带来的延迟增加。或在设计时采用老化传感器，监测性能退化并启动补偿机制。	- 栅氧电场强度（MV/cm）。 - 局部结温。 - 电路在目标寿命下的时序退化量（ps）。
2047	芯片集成电路-版图 (信号完整性-片上电磁干扰与串扰抑制)	在超高速（>10GHz）及毫米波频段，管理互连的电磁辐射与耦合	互连作为天线，会辐射和接收电磁波，产生串扰和电磁干扰，影响模拟/RF及高速数字电路性能。	1. 传输线模型与S参数：在高速下，互连需建模为分布参数传输线，用S参数描述其频域特性。串扰通过互容和互感耦合。 2. 电磁仿真：需要三维全波电磁仿真来精确提取高频下的寄生参数，分析辐射和腔体谐振效应。	1. 共面波导与接地屏蔽：对关键高速线（如时钟、RF信号）采用共面波导结构：信号线两侧和下方紧邻地线，提供封闭的返回路径，抑制辐射和外部干扰。 2. 差分布线：对敏感信号采用紧密耦合的差分对布线，两条线等长、等间距，并周围用地线包围。这能极大抑制共模噪声和电磁辐射。 3. 屏蔽与隔离：在强干扰源（如数字时钟驱动器）和敏感电路（如VCO， LNA）之间插入接地屏蔽栏或屏蔽罩（用顶层金属制作并接地）。 4. 端接匹配：在传输线末端使用片上端接电阻，匹配特征阻抗，防止信号反射。	- 插入损耗与回波损耗（S21， S11）。 - 近端与远端串扰系数。 - 总谐波失真恶化。 - 电磁辐射强度（dBµV/m）。
2048	芯片集成电路-版图 (模拟/混合信号-衬底噪声注入与隔离)	抑制数字开关噪声通过衬底耦合到敏感模拟电路	数字电路的地弹和电源噪声会通过公共衬底耦合，在模拟电路（如PLL， ADC）中产生抖动、毛刺，劣化信噪比。	1. 衬底阻抗网络模型：将衬底建模为分布式的电阻网络，噪声注入点与敏感点之间的阻抗决定了耦合强度。高频时衬底电容效应显著。 2. guard ring 模型：保护环的阻抗和接地质量决定了其隔离效果。理想的保护环是接纯净地的低阻抗环。	1. 物理隔离：模拟模块与数字模块在版图上最大程度分离。在它们之间设置隔离区（放置无源器件或空白）。 2. 深N阱与保护环组合：为整个模拟模块加深N阱，在深N阱内，用P+保护环接模拟地（AVSS）包围核心电路。在深N阱外，再用一圈P+保护环接芯片数字地（DVSS），形成双重隔离。 3. 独立的电源/地焊盘与布线：模拟和数字部分使用完全独立的电源和地焊盘。从焊盘到模块的电源/地线物理上分开，仅在芯片外的封装或PCB上单点连接。 4. 低噪声衬底接触：模拟模块内部的衬底接触应密集且直接连接到干净的模拟地，以降低局部衬底电位波动。	- 衬底噪声衰减（从数字地到模拟电路输入端的噪声衰减， dB）。 - 相位噪声恶化（对于PLL/VCO）。 - 信噪比/无杂散动态范围恶化（对于ADC/DAC）。
2049	芯片集成电路-版图 (存储器-非易失存储器单元布局)	如MRAM， RRAM， PCRAM等新兴存储器的单元与阵列版图设计	将磁性隧道结、阻变材料、相变材料等与CMOS选择管集成，实现高密度、非易失的存储。	1. 器件物理与集成约束：MTJ需要磁性材料堆叠，对刻蚀和热预算敏感。RRAM/PCRAM需要特殊材料，并与CMOS后端工艺兼容。 2. 读写电路与串扰：存储器单元的读写操作需要较大电流，可能对邻近单元产生写干扰或读干扰。	1. 1T1R/1T1M结构：一个晶体管（选择管）驱动一个电阻/磁性单元。版图核心是垂直堆叠的存储器元件与下层晶体管的通孔连接。需保证通孔对准和接触电阻。 2. 交叉点阵列：为实现更高密度，采用无晶体管的交叉点阵列，但存在严重的潜行路径问题。版图需与读写电路协同设计，抑制串扰。 3. 热隔离设计（针对PCRAM）：相变存储器的写操作依赖焦耳热。需在单元结构中设计热阻挡层和窄缩的加热电极，以集中热量并防止相邻单元被意外加热。	- 单元面积（F²）。 - 写电流/电压，读电流/电压。 - 写干扰/读干扰容限。 - 存储单元与CMOS逻辑的工艺兼容性评估。
2050	芯片集成电路-版图 (光电集成-片上光波导与器件布局)	在硅衬底上设计光波导、耦合器、探测器等的物理布局	实现光信号的传输、分合、调制和探测，与电子电路单片集成。	1. 波导模式与损耗：硅波导（如SOI上的条形波导）支持横电模和横磁模。传播损耗包括散射损耗、弯曲损耗和吸收损耗。 2. 器件耦合模型：光栅耦合器或端面耦合器的耦合效率模型。微环谐振器的谐振条件与耦合系数。	1. 波导布线：光波导相当于“光导线”，需遵循最小弯曲半径规则以防辐射损耗。波导交叉处需设计低串扰、低损耗的交叉结构（如多模干涉耦合器）。 2. 器件布局与隔离：有源器件（调制器、探测器）会产生载流子，可能通过衬底影响附近的光器件或电子器件，需用深槽隔离或保护环进行隔离。 3. 热光调谐集成：微环等谐振器件需要热光调谐来稳定波长。需在谐振器附近集成微型加热器（通常用钛或多晶硅），并在版图上考虑其供电和热隔离。	- 波导传输损耗（dB/cm）。 - 弯曲波导的最小半径（µm）。 - 光栅耦合器的耦合效率（%）与带宽（nm）。 - 热光调谐效率（nm/mW）。
2051	芯片集成电路-版图 (供电网络-片上去耦电容优化布局)	在标准单元行和宏模块之间高效填充去耦电容	在有限的空白区域，最大化去耦电容总量，并优化其频率响应，以抑制从低频到高频的电源噪声。	1. 目标阻抗谱：电源配送网络在从直流到GHz的频段内都需要满足目标阻抗要求。大电容抑制低频噪声，小电容抑制高频噪声。 2. 电容分布与谐振：分布式的去耦电容与电源网格的寄生电感会形成LC谐振网络，在谐振频率处阻抗最大。需通过优化电容值和布局位置来平抑阻抗峰。	1. 分层次去耦电容规划：固有电容（器件结电容、栅电容）-> intrinsic decap（标准单元内部电容）-> 填充电容（专用decap单元）-> 片上MIM电容（大容量，高密度）。 2. 填充单元智能插入：布局布线工具在布线完成后，自动在标准单元行之间、宏模块周围、电源网络空白处插入去耦电容填充单元。插入算法需考虑局部电流密度和可用空间。 3. 电容类型混合：混合使用栅氧电容（响应快，单位面积容值小）和MOS电容（响应稍慢，单位面积容值大），以获得宽频带的去耦效果。	- 总去耦电容密度（fF/µm²）。 - 电源配送网络阻抗 vs. 频率曲线。 - 插入去耦电容后的IR压降改善（%）。
2052	芯片集成电路-版图 (可测性设计-扫描链与测试结构布局)	插入扫描链、内建自测试、测试焊盘等可测性设计结构的物理实现	在不显著影响功能性能、面积和功耗的前提下，将测试结构集成到芯片中，并保证其可控制和可观测性。	1. 故障模型与测试生成：基于固定型故障、路径延迟故障等模型，自动测试生成工具产生测试向量。扫描链将内部触发器串接，提高可控性和可观性。 2. 测试功耗模型：扫描测试时，大量触发器同时翻转，导致瞬时电流远高于功能模式，可能引起IR压降故障。	1. 扫描链布线优化：扫描链的顺序应在布局后根据触发器的物理位置就近连接，而非按功能逻辑顺序，以最小化扫描链的布线长度和绕线拥塞。 2. 测试焊盘与复用：在芯片周边放置额外的测试焊盘，用于在晶圆测试阶段探测内部节点。功能焊盘可通过复用在测试模式下接入内部测试结构。 3. 功耗感知扫描：采用时钟分段、测试向量置位等技术降低测试功耗。在版图上，扫描链的供电网络应加强，以应对测试峰值电流。	- 扫描链总长度与布线拥塞增量。 - 测试覆盖率（%）。 - 测试模式下的峰值功耗与功能模式下的比值。 - 测试焊盘数量与面积开销。
2053	芯片集成电路-版图 (芯片-封装协同设计-凸点布局规划)	规划倒装芯片封装中C4凸点的位置、类型和电源/地分布	凸点布局影响芯片的供电、信号完整性、热耗散和机械应力分布，需与芯片内部布局和封装基板协同优化。	1. 供电网络电阻与电感模型：从封装通过凸点、再分布层到芯片内核的电阻和回路电感，决定了电源完整性。 2. 热阻模型：凸点是主要的热传导路径。凸点分布影响芯片到封装的热阻分布。 3. 机械应力模型：芯片与封装材料热膨胀系数不匹配，在凸点处产生剪切应力，影响可靠性。	1. 电源/地凸点阵列：电源和地凸点应成对、密集、均匀地分布在芯片有源区域上方，为核心逻辑提供低电感回路。通常使用凸点阵列而非外围框架。 2. 信号凸点规划：高速信号凸点应尽量靠近其驱动的I/O电路，并使用差分对形式，周围用地凸点屏蔽。低速信号凸点可放在外围或阵列空隙。 3. 热凸点：在芯片的高功耗区域（如CPU、GPU核心）下方，布置额外的、可能更大的热凸点或裸铜凸点，专门用于传导热量，不传输电信号。	- 电源传输网络的寄生电感（pH）。 - 最热凸点与最冷凸点的温差。 - 凸点处的最大剪切应力（MPa）。 - 信号凸点的引脚电感。
2054	芯片集成电路-版图 (可持续性-环保材料与可回收性标记)	在版图与封装层面考虑使用环保材料与便于拆解的标识	减少有害物质使用，并在物理设计上为芯片的维修、升级和材料回收提供便利。	1. 材料生命周期分析：评估从原材料提取、制造、使用到报废全过程的能耗与环境影响。 2. 可拆卸性设计：评估不同连接方式（焊接、胶粘、卡扣）的拆解能耗和组件分离难度。	1. 无铅焊料与无卤素封装：在焊盘和凸点材料选择上，采用符合RoHS 指令的无铅焊料。在封装基板和塑封料中避免使用卤素阻燃剂。 2. 模块化与可识别设计：在可能的情况下，将不同功能的芯粒在版图上物理分离，便于单独更换。在芯片划片槽或封装表面激光刻印材料成分二维码或RFID标签。 3. 易拆解互连结构：在封装层面，探索采用各向异性导电胶或低熔点焊料连接芯片与基板，在特定温度下可软化分离，便于芯片回收。	- 铅、汞、镉等有害物质含量（ppm）。 - 芯片/模块的可分离性评分。 - 回收过程能耗与原始制造能耗之比。
2055	芯片集成电路-版图 (安全-物理不可克隆功能与防篡改)	利用制造工艺的随机偏差生成唯一密钥，并设计抗物理攻击的版图结构	从芯片的物理差异中提取“指纹”，用于认证、密钥生成；并通过主动防护机制抵抗探测、修改等物理攻击。	1. 工艺偏差统计模型：晶体管的阈值电压、栅氧厚度，互连线的宽度、厚度等参数服从正态分布。PUF利用这些随机物理偏差产生唯一响应。 2. 物理攻击模型：包括微探针探测、聚焦离子束电路修改、激光故障注入、侧信道分析等。	1. 仲裁器PUF版图：由完全对称的两条路径组成，路径上的延迟单元严格匹配布局。工艺偏差导致两条路径延迟有微小随机差异，从而决定输出比特。版图对称性是关键，任何非对称都会引入系统性偏差，降低随机性。 2. 防探测网格：在芯片顶层金属之上或之下增加一层细密的金属网格，作为传感器。一旦被切割（探测），网格断裂，电阻变化触发报警或清零电路。 3. 篡改响应电路布局：将密钥存储于易失性存储器（如SRAM），周围布满光传感器、电压毛刺传感器。一旦检测到攻击，立即擦除密钥。传感器需均匀分布在关键电路周围。	- PUF的随机性（比特间独立性）。 - PUF的唯一性（不同芯片间的汉明距离）。 - 防探测网格的线宽与间距（探测针尖端尺寸量级）。 - 传感器覆盖范围与响应时间。
2056	芯片集成电路-版图 (设计自动化-机器学习驱动的版图合成)	使用机器学习模型预测、优化和生成版图	将机器学习应用于版图的评估、优化和生成，以超越传统基于规则和优化的方法，实现更优的PPA。	1. 图神经网络表示学习：将电路网表或版图表示为异质图，节点是器件/导线，边是连接关系。GNN学习节点和图的嵌入，用于下游任务。 2. 强化学习：将版图过程（如器件放置、布线）建模为马尔可夫决策过程，智能体（布局器）通过与环境交互学习最优策略，目标是长期的PPA奖励。	1. 性能预测模型：在布局早期，使用训练好的ML模型，根据布局特征（如单元密度、线网分布）快速预测最终时序、功耗和拥塞，指导布局引擎。 2. 热点预测与预防：使用卷积神经网络分析布局的密度图或布线图，预测制造热点（如CMP凹陷、光刻热点），并在布局阶段提前规避。 3. 模拟版图生成：对于常见的模拟模块（如运放、PLL），学习专家设计的版图，给定电路网表和约束，ML模型能够自动生成满足设计规则的、性能接近专家的版图。	- ML模型预测精度（与签核结果的误差）。 - 采用ML后，设计收敛时间缩短比例。 - 自动生成版图的性能（与参考设计相比）。 - 训练数据的规模与质量要求。
2057	芯片集成电路-版图 (新兴器件-碳纳米管/二维材料晶体管布局)	面向后硅时代新型沟道材料的器件结构与互连版图	碳纳米管和二维材料（如MoS₂）具有优异的电学特性，但其制造工艺和器件结构与硅基CMOS不同，需要新的版图设计规则和单元库。	1. 准一维/二维输运模型：CNT和二维材料沟道载流子输运是弹道或准弹道性的，电流与沟道长度关系弱，接触电阻成为主导。需优化接触界面。 2. 材料特定设计规则：例如，CNT晶体管可能需要定义CNT间距、CNT数量、对齐度等规则。二维材料器件需考虑层数、边缘效应等。	1. 接触工程：由于接触电阻是关键，版图上需优化接触孔形状、尺寸和覆盖。可能采用边缘接触或顶接触等不同结构。 2. 器件异构集成：CNT或二维材料器件可能作为后道集成层制作在硅电路之上。版图设计需考虑三维集成的互连和对准。 3. 新标准单元架构：基于新器件的特性（如双极性、可重构），重新设计标准单元库。例如，利用静电 doping 可在一个器件上实现N型或P型功能，可能简化电路和版图。	- 接触电阻（Ω·µm）。 - 开态电流与亚阈值摆幅。 - 新器件单元库的面积、延迟、功耗 benchmark。 - 与硅基CMOS工艺的兼容性。
2058	芯片集成电路-版图 (生物集成-微电极阵列与传感器界面)	用于神经记录/刺激、生物化学传感的电极与接口电路版图	将微米级电极与CMOS读出电路集成，实现高空间分辨率、高信噪比的生物电信号采集或化学物质检测。	1. 电极-电解液界面模型：电极与生物组织/溶液之间形成双电层，等效为电容与电荷转移电阻并联。阻抗与电极面积、材料、频率有关。 2. 噪声模型：生物电信号微弱（µV~mV级），主要噪声来源包括电极噪声、放大器输入噪声和环境干扰。需优化信噪比。	1. 微电极阵列设计：在芯片表面制作金、铂或铱氧化物微电极阵列。电极尺寸、形状和间距根据应用（如神经像素）优化。电极表面可进行粗糙化或纳米材料修饰以增加有效面积，降低阻抗。 2. 共模干扰抑制：生物体是良导体，是巨大的共模干扰源。采用紧密间距的差分电极对和右腿驱动电路，在版图上将差分对对称布局，并良好屏蔽。 3. 传感器-电路协同布局：每个电极下方或旁边直接集成低噪声放大器和模数转换器，实现像素级信号处理，减少长导线引入的噪声。模拟前端需严格屏蔽和隔离。	- 电极阻抗（kΩ @ 1kHz）。 - 输入参考噪声（µVrms）。 - 通道数量与电极密度（个/mm²）。 - 信号带宽与动态范围。
2059	芯片集成电路-版图 (极端环境-抗辐射加固版图技术)	针对空间等辐射环境的器件与互连特殊版图设计	防止单粒子效应引起的软错误和单粒子锁定引起的永久损伤。	1. 单粒子效应截面：粒子撞击导致电荷收集，可能翻转存储节点（单粒子翻转）或触发寄生SCR（单粒子锁定）。敏感面积与节点电容、收集效率有关。 2. 总剂量效应：长期辐射导致氧化层 trapped charge，使MOSFET阈值电压漂移。版图设计可部分缓解。	1. 加固存储单元：采用DICE 等抗SEU的锁存器结构。其版图需将关键节点物理上充分分离，确保单个粒子不能同时影响两个敏感节点。 2. 三模冗余布局：对关键逻辑进行三份复制，版图上三个副本应物理远离并交错排列，降低单个粒子同时影响多个副本的概率。 3. 保护环与接触密度：在所有NMOS和PMOS周围加双保护环（N阱接最高电位， P衬底接最低电位），并最大化衬底/阱接触孔密度，以降低阱和衬底电阻，抑制单粒子锁定。 4. 互连线屏蔽：对长线或关键信号线，在其上层或同层两侧布地线，以吸收二次电子，减少电荷收集。	- 单粒子翻转截面（cm²/bit）。 - 单粒子锁定阈值（LET值）。 - 总剂量耐受能力（krad）。 - 加固技术带来的面积开销（%）。
2060	芯片集成电路-版图 (签名与交付-版图数据格式与交付物)	版图数据（GDSII， OASIS）的生成、验证与交付流程	将最终版图数据转换为代工厂所需的格式，并确保数据完整、正确，满足制造要求。	1. 数据压缩与格式效率：OASIS相比GDSII采用更高效的数值和几何表示，文件尺寸可小10-100倍。理解其梯形、重复结构等表示法。 2. 分层与流片数据准备：将设计层次扁平化到适合掩模制造的级别，并为各层分配正确的层号和数据类型。	1. GDSII/OASIS流生成：从设计工具导出最终的、经过所有验证（DRC， LVS， ERC， ANT）的版图数据流。确保层映射文件正确，所有图形、文本、标记正确无误。 2. 填充与金属平衡：运行代工厂提供的金属填充脚本，满足密度规则。检查填充是否引入新的DRC违例或影响时序（寄生参数）。 3. 光刻数据准备：生成掩模数据准备所需的文件，如测试图形、对准标记、晶圆ID等。 4. 文档交付：提供完整的版图相关文档，如层截面图、器件参数提取结果、天线报告、密度报告等。	- 最终GDSII/OASIS文件大小。 - 流片数据准备的总周期时间。 - 交付物清单的完整性与准确性。 - 与代工厂工艺设计包的符合度。

以下是条目 2061 至 2080 的详细内容，聚焦于芯片版图设计、验证和优化中的核心数学分析主题。

编号	领域	核心数学分析主题	核心数学模型与方程	分析方法与算法	工具与实现	关键输出与验证指标
2061	版图数学分析 (光刻成像与OPC)	部分相干成像与光强分布计算	霍普金斯方程（部分相干成像理论）： I(x,y)=∬TCC(f,g;f’,g’)⋅O(f,g)⋅O∗(f’,g’)⋅ei2π[(f−f’)x+(g−g’)y]dfdgdf’dg’ 其中 TCC为传输交叉系数， O为掩模频谱。	1. 快速傅里叶变换与卷积核方法：将TCC分解为多个卷积核的加权和， $I(x,y) ≈ Σ_k λ_k	M(x,y) ⊗ h_k(x,y)	^2$，大幅加速计算。 2. 边界层模型：将掩模图形边缘作为源，利用基尔霍夫衍射公式或严格耦合波分析计算近场，再传播至像面。
2062	版图数学分析 (CMP与金属密度)	化学机械抛光的去除速率与厚度变化建模	普雷斯顿方程（经验模型）：RR=Kp⋅P⋅v 基于密度模型（埃里方程简化）：厚度变化与局部图案密度分布卷积相关。 ΔT(x,y)∝D(x,y)⊗G(x,y) 其中 D为密度， G为影响函数（常为高斯函数）。	1. 密度窗口计算：在版图上滑动固定尺寸窗口（如50x50µm），计算窗口内金属面积占比。 2. 卷积运算与快速傅里叶变换：将密度图与影响函数核进行卷积，预测整个芯片的厚度变化。通常用FFT加速。 3. 线性规划/最小二乘填充：在满足最小/最大密度约束下，求解需填充的虚金属图形面积和位置，使全局厚度变化最小。	DRC工具中的金属密度检查和金属填充引擎。专用CMP仿真工具。	厚度变化等高线图、金属密度分布图、填充后寄生电容增量预估。
2063	版图数学分析 (寄生参数提取)	三维静电场求解与RCLk网表生成	麦克斯韦方程组（准静态近似）： ∇⋅(ε∇φ)=−ρ（泊松方程，求电容） J=σE（欧姆定律，求电阻） ∇×H=J（安培定律，求电感）	1. 边界元法：将导体表面离散为 panels，求解积分方程。适用于多层介质中的电容提取，速度快，但难以处理非均匀介质。 2. 有限元法：将空间离散为体网格，求解偏微分方程。精度高，可处理复杂介质，但计算量大。 3. 快速多极子法/快速傅里叶变换：加速BEM的矩阵-向量乘法，用于大规模提取。	商用寄生参数提取工具（如Synopsys StarRC， Cadence Quantus， Mentor Calibre xACT）。	详细的寄生RCLk SPICE网表、耦合电容矩阵、特定网络的RC延迟。
2064	版图数学分析 (IR压降分析)	大型直流电阻网络求解	基尔霍夫电流定律：ΣInode=0 将电源网络离散为电阻网格，每个节点形成方程： (Σ(1/Rij))⋅Vi−Σ((1/Rij)⋅Vj)=Ii 其中 Ii为节点电流源（来自标准单元功耗）。	1. 稀疏矩阵技术：电源网络电阻矩阵是大型稀疏矩阵，使用Cholesky分解、预处理共轭梯度法等迭代法求解。 2. 层次化分析与局部细化：先分析简化网格，再对高压降区域进行局部网格加密和精细分析。 3. 随机行走法：一种统计方法，用于快速估算节点电压，特别适合早期、不完整的版图分析。	电源完整性分析工具（如Cadence Voltus， Synopsys PrimeTime PX， Ansys RedHawk）。	全芯片电压分布图、最坏情况IR压降值及其位置、电压敏感单元的电压轨迹。
2065	版图数学分析 (电迁移寿命评估)	原子流与平均失效时间建模	布莱克方程：MTTF=A(J−Jcrit)−nexp(Ea/(kT)) 其中 J为电流密度， Ea为活化能， n为常数（通常1-2）， k为玻尔兹曼常数， T为温度。	1. 电流密度计算：基于IR压降分析得到的静态电流，或瞬态仿真得到的电流波形，计算金属线的平均电流密度和RMS电流密度。 2. 温度场耦合：将焦耳热 I2R作为热源，求解热传导方程，得到金属线温度 T，再迭代计算MTTF。 3. 寿命分布：电迁移失效时间服从对数正态分布。基于MTTF和方差，计算在目标寿命下的失效率。	可靠性分析工具（如Synopsys PrimePower + 电迁移分析模块， Cadence Voltus-Fi）。	电流密度分布图、温度分布图、平均失效时间云图、违反电流密度规则的网络列表。
2066	版图数学分析 (热分析与热传导)	三维稳态/瞬态热传导方程求解	傅里叶热传导定律与能量守恒： ∇⋅(k∇T)+q˙=ρcp∂t∂T 其中 k为热导率， q˙为热源密度， ρ为密度， cp为比热容。稳态时右边为0。	1. 有限体积法/有限元法：将芯片、封装结构离散为体网格，在每个单元上应用能量守恒，形成大型线性方程组求解温度场。 2. 紧凑热模型：用电阻-电容网络模拟热传导，热阻对应热导，热容对应储热。适合系统级快速分析。 3. 热-电耦合迭代：电分析产生功耗分布（热源）-> 热分析得到温度场-> 温度影响器件电学参数（迁移率、阈值电压）-> 更新功耗，迭代至收敛。	专用热分析工具（如Ansys Icepak， Cadence Celsius）。部分芯片设计工具集成基础热分析。	三维温度场分布、最高结温、热通量矢量图、温度梯度。
2067	版图数学分析 (信号完整性-串扰噪声)	耦合RC/ RLC网络的瞬态分析	耦合传输线方程（电报方程简化）： CdtdV+GV=dxdI LdtdI+RI=−dxdV 其中 C, L, R, G包含自感和互感、自容和互容。	1. 模型降阶：将复杂的耦合互连网络通过渐进波形估计、Krylov子空间法等降阶为低阶系统，加速瞬态仿真。 2. worst-case 模式分析：分析攻击网络和受害网络的信号同步最坏情况，估算最大噪声峰值。 3. 统计静态时序分析：将串扰引起的延迟变化建模为随机变量，在时序分析中考虑其统计影响。	寄生参数提取工具提取耦合RCLk。STA工具（如Synopsys PrimeTime）进行串扰延迟分析。专用噪声分析工具。	噪声峰值电压、噪声宽度、串扰引起的延迟变化、噪声违规报告。
2068	版图数学分析 (衬底噪声耦合)	非均匀掺杂衬底的阻抗网络建模与求解	将衬底离散为三维电阻网格（高频时包含电容）。每个网格节点的电位满足： Σj((Vi−Vj)/Rij)=Ii Rij由网格单元的电导率和尺寸决定。	1. 有限差分法：直接在三维笛卡尔网格上离散泊松方程，求解电位分布。 2. 边界元法：适用于分层均匀衬底，将问题转化为表面积分方程，计算注入点与敏感点之间的点对点阻抗 Zsub(f)。 3. 宏模型：用少数RLC元件构建注入点和敏感点之间的等效电路，用于系统级仿真。	专用衬底噪声分析工具。部分寄生参数提取工具可提取衬底寄生网络。	点对点衬底阻抗 vs. 频率、噪声传递函数、敏感节点上的噪声电压波形。
2069	版图数学分析 (天线效应检查)	图形面积计算与电荷收集模型	实时天线比率：Rant=Ametal/Agate 其中 Ametal是单步工艺中暴露的某层金属总面积， Agate是与其连接的所有栅氧面积之和。累计天线比率考虑所有下层金属的面积累加。	1. 版图几何运算：对每层图形进行布尔运算（AND， OR， NOT）和尺寸调整，识别连接到同一栅节点的各层金属图形，分层计算面积。 2. 图遍历算法：从多晶硅或扩散区出发，遍历所有与之连接的金属图形，累加面积。需要考虑通孔连接关系。 3. 工艺模拟：更精确的模型会考虑工艺步骤顺序、刻蚀速率、电荷产生与复合机制，但计算复杂，较少用于全芯片检查。	DRC工具中的天线规则检查模块。	每个栅节点的天线比率报告、违例列表、跳线或二极管插入建议。
2070	版图数学分析 (统计静态时序分析)	考虑工艺波动的时序路径延迟分布计算	路径延迟 D=Σdi，其中单元延迟 di和线延迟是随机变量。 SSTA将延迟建模为高斯分布或非高斯分布（通过矩或随机多项式混沌展开表示）。需计算总延迟的分布，特别是尾部分布。	1. 矩传播：计算每个随机变量的矩（均值、方差、偏度、峰度），通过线性或非线性函数传播，得到路径延迟的矩。 2. 蒙特卡洛模拟：对工艺参数进行大量随机采样，进行多次时序分析，得到延迟分布。精度高但速度慢，用于验证或生成库。 3. 阻塞统计：将路径延迟分解为全局工艺变化和局部随机变化的影响，分别处理。	统计静态时序分析工具（如Synopsys PrimeTime VX）。	时序路径延迟的概率分布函数、给定频率下的良率、时序余量的统计分布。
2071	版图数学分析 (工艺角与蒙特卡洛分析)	基于工艺偏差的电路性能上下界与统计分布仿真	工艺角：在工艺、电压、温度参数的最坏组合下进行仿真。蒙特卡洛：对工艺参数（如 L, Vth, Tox）按统计分布（如高斯分布）进行随机抽样，进行多次仿真。	1. 响应面建模：通过少量设计点的仿真，构建电路性能（如延迟、增益）关于工艺参数的响应面模型（多项式或Kriging模型），用于快速预测。 2. 重要性抽样：在蒙特卡洛中，有偏地在失效区域附近增加采样点，以提高良率估计效率。 3. fast PVT 扫描：在多个工艺角下进行仿真，评估性能边界。	电路仿真器（如Spectre， HSPICE）的蒙特卡洛和工艺角仿真功能。	性能参数（增益、带宽、失调等）的直方图、均值和标准差、工艺角下的最差性能、良率估计值。
2072	版图数学分析 (版图与参数提取-器件匹配)	工艺梯度与随机失配对器件参数的影响建模	系统性失配：ΔP=SxΔx+SyΔy（一阶梯度模型）随机失配（Pelgrom模型）：σ2(ΔP)=WLAP2+SP2D2 其中 AP为面积相关系数， SP为间距相关系数， D为器件间距。	1. 质心计算：计算匹配器件组的几何中心（质心），评估其重合度。 2. 梯度敏感度分析：通过仿真或解析模型，确定器件参数对特定工艺步骤（如注入、刻蚀）梯度的敏感度 Sx, Sy。 3. 蒙特卡洛仿真：在版图提取后网表中，为每个器件实例赋予符合失配模型的随机失调，进行系统性能仿真（如运放失调）。	器件失配模型内建于PDK。版图后提取工具可添加失配注释。电路仿真器进行蒙特卡洛失配分析。	匹配器件对的失调电压/电流的统计分布、共质心布局的有效性评估（梯度抵消能力）、匹配设计的良率。
2073	版图数学分析 (电感与变压器建模)	片上螺旋电感的电磁场分析与等效电路提取	通过求解麦克斯韦方程或准静态近似，提取等效电路参数：串联电感 Ls、电阻 Rs、 oxide电容 Cox、衬底耦合网络（Csub, Rsub）、互感 M。 Q值：Q=RsωLs⋅Rp+[(ωLs/Rs)2+1]RsRp（考虑所有损耗）	1. PEEC法：将导体分割为细丝，计算部分电感和部分电阻，形成等效电路。适用于复杂三维结构。 2. 矩量法：求解导体表面的电流积分方程，精度高。 3. 解析公式与拟合模型：基于几何参数（圈数、线宽、间距、内径）的经验公式，速度快但精度有限。	三维电磁场仿真器（如Ansys HFSS， Keysight ADS Momentum， Sonnet）。专用电感/变压器建模工具。	S参数（或Y/Z参数）、等效电路模型（RLC值）、Q值 vs. 频率曲线、自谐振频率、耦合系数（变压器）。
2074	版图数学分析 (传输线与高速互连)	分布参数传输线的频域与时域响应分析	电报方程： ∂x∂V=−(R+jωL)I ∂x∂I=−(G+jωC)V 解为前行波和反射波的叠加。特征阻抗 Z0=(R+jωL)/(G+jωC)，传播常数 γ=(R+jωL)(G+jωC)。	1. 频域分析法：在频域求解电报方程，得到传输线的ABCD矩阵或S参数，再通过傅里叶反变换得到时域响应。 2. 模型降阶与宏模型：将长互连的频响数据拟合为有理函数，再转换为时域的状态空间模型或等效电路，用于快速瞬态仿真。 3. 眼图分析：通过叠加大量随机数据位的响应，得到统计眼图，评估信号完整性。	电磁场提取工具获取RLCG参数。通道仿真工具（如Synopsys HSPICE， Cadence Sigrity）进行S参数和时域分析。	特征阻抗、传播延迟、插入损耗、回波损耗、眼图（眼高、眼宽、抖动）。
2075	版图数学分析 (三维集成TSV建模)	硅通孔的电磁特性、热应力与寄生参数建模	电阻：RTSV=ρcuh/(πr2) 电容：CTSV=(2πϵoxh)/ln(rox/r)（圆柱电容模型）电感：解析公式复杂，与回流路径有关。热应力：σth=ΔαΔTE（简化模型）	1. 三维有限元分析：求解电磁场和热应力场的完整三维FEM模型，精度最高，计算量大。 2. 解析-数值混合模型：将TSV分解为柱体、氧化层、衬底等部分，分别用解析公式，再组合成等效电路或紧凑模型。 3. keep-away zone 建模：通过FEM仿真或测试数据，建立应力导致载流子迁移率变化的半径模型。	三维电磁/热/机械多物理场仿真器（如Ansys Multiphysics）。专用TSV建模工具。PDK提供TSV紧凑模型。	RLCG参数、热阻、热应力分布、应力影响区半径、与邻近器件的耦合系数。
2076	版图数学分析 (可制造性热点检测)	基于几何图形或工艺仿真的模式识别与分类	将版图片段表示为特征向量 X=[x1,x2,...,xn]（如边到边距离、图形面积、周长、曲率等）。通过机器学习模型 y=f(X)预测其成为热点（y=1）的概率。	1. 基于规则的检查：将设计规则和工程师经验编码为逻辑规则，快速筛查。 2. 机器学习分类：使用支持向量机、随机森林或卷积神经网络对历史数据（已知热点/非热点版图片段）进行训练，学习判别特征。 3. 无监督学习聚类：对未知版图片段进行聚类，发现新的可疑模式。	商用可制造性设计工具（如Mentor Calibre YieldEnhancer， Synopsys Proteus）中的机器学习热点检测模块。	热点检测的召回率与精确率、误报率、检测出的热点坐标与类型。
2077	版图数学分析 (布局优化-线长与拥塞)	基于图论的线长估算与布线拥塞预测	线长估算（半周长线长）：HPWL=(xmax−xmin)+(ymax−ymin) 更精确的线长用斯坦纳树模型估算。拥塞：将版图划分为全局布线单元，预测每个GRC的布线需求与可用通道资源的比率。	1. 最小割算法：用于划分和布局，最小化模块间的连线切割数。 2. 力导向布局：将连线建模为弹簧，模块间斥力，通过求解能量最小化问题来放置模块。 3. 整数线性规划/网络流：用于详细布线，将布线问题形式化为ILP或最小费用最大流问题，寻找最优布线路径。	布局布线工具（如Cadence Innovus， Synopsys IC Compiler II）的核心算法。全局布线器和详细布线器。	预估总布线长度、拥塞地图（颜色表示拥塞程度）、布线溢出数量。
2078	版图数学分析 (时钟树综合-延迟与偏斜优化)	RC树网络的延迟计算与平衡算法	Elmore延迟：tdi=Σk∈path(i→sink)RkCk（从源到接收端i路径上各段电阻乘以下游总电容之和）。更精确的延迟模型考虑电阻屏蔽效应。	1. 动态规划：用于缓冲器插入，求解在给定约束（电容、转换时间、延迟）下的最优缓冲器位置和尺寸。 2. 最小生成树/Steiner树：构建连接所有时钟 sinks 的树，最小化线长，然后通过缓冲和尺寸调整来平衡延迟。 3. DME算法：在给定拓扑下，通过合并线段和调整分支点位置，在零偏斜或给定偏斜约束下最小化线长。	时钟树综合工具（如Cadence Innovus CTS， Synopsys ICC2 CTS）的核心引擎。	时钟树偏斜、插入延迟、总缓冲器面积/功耗、转换时间违例。
2079	版图数学分析 (电源网络-电热耦合分析)	考虑焦耳热与温度相关电阻的耦合方程求解	电学方程：∇⋅(σ(T)∇V)=0，其中电导率 σ是温度 T的函数（σ(T)∝1/T）。热学方程：$∇·(k∇T) + σ(T)	∇V	^2 = 0。<br>源项σ(T)	∇V
2080	版图数学分析 (良率预测-关键面积分析)	随机缺陷导致电路故障的概率计算	对于给定缺陷（如颗粒、针孔），其导致电路故障的概率与关键面积成正比。关键面积 Acrit是版图上这样的区域：当缺陷中心落在此区域时会导致特定故障（如短路、开路）。随机缺陷良率：Y=exp(−D0∗Acrit)（泊松模型）， D0为缺陷密度。	1. 几何膨胀/收缩算法：通过将图形边界向外膨胀（短路）或向内收缩（开路）缺陷半径 r，新图形与原图形的差异区域即半径为 r的缺陷的关键面积。对 r积分得到总关键面积。 2. 蒙特卡洛法：随机在版图上“撒”缺陷，统计导致故障的比例。	良率预测工具（如Synopsys Yield Explorer， Mentor Calibre Yield Analyzer）。	关键面积 vs. 缺陷半径曲线、平均缺陷密度下的预估良率、对良率最敏感的层。

编号	领域	核心数学分析主题	核心数学模型与方程	分析方法与算法	工具与实现	关键输出与验证指标
2081	版图数学分析 (机器学习-图表示学习)	电路与版图的图结构表示与嵌入学习	将网表/版图表示为异质图 G=(V,E)， V为器件/线网节点， E为连接/邻近边。节点属性包含类型、尺寸、坐标等。目标：学习节点的低维嵌入向量 hv，保留图的结构和属性信息。	1. 图卷积网络：通过聚合邻居信息更新节点表示：hv(l+1)=σ(W(l)⋅AGGREGATE(hu(l),∀u∈N(v))。 2. 图注意力网络：在聚合时为不同邻居分配不同权重。 3. 消息传递神经网络：统一框架，通过定义消息函数、聚合函数和更新函数来学习。	研究框架（PyTorch Geometric, DGL）用于构建模型。部分商用EDA工具开始集成GNN引擎，用于布局预测、功耗预测等。	节点嵌入向量的质量（通过下游任务如分类精度、回归误差评估）、模型在泛化到新设计时的表现。
2082	版图数学分析 (机器学习-生成对抗网络)	用于版图生成与风格迁移的对抗性学习	生成器 G学习从随机噪声或网表到版图的映射，判别器 D试图区分真实版图与生成版图。目标函数：minGmaxDV(D,G)=Ex pdata[logD(x)]+Ez pz[log(1−D(G(z)))]。	1. 条件GAN：生成器同时接收条件信息（如网表约束、性能目标）以生成特定版图。 2. CycleGAN：用于版图风格迁移（如从模拟版图迁移到数字版图风格）或OPC，无需成对训练数据。 3. 强化学习 + GAN：RL智能体负责布局决策， GAN用于评估生成版图的真实性和质量。	研究领域热点。用于自动单元布局、模拟模块版图生成、OPC掩模优化等原型工具。	生成版图的设计规则检查通过率、与参考版图的相似度（如IoU）、电学性能达标率。
2083	版图数学分析 (机器学习-贝叶斯优化)	高成本仿真下的版图参数自动优化	寻找设计变量 x（如器件尺寸、间距）以最大化昂贵黑箱函数 f(x)（如增益、带宽）。构建代理模型（如高斯过程）来指导采样。	1. 高斯过程：为 f(x)提供后验概率分布。均值函数预测性能，方差函数表示不确定性。 2. 采集函数：平衡探索与利用。常用期望改善：EI(x)=E[max(f(x)−f(x+),0)]。 3. 迭代优化：在代理模型指导下，选择下一个评估点，更新模型，重复。	用于模拟电路和版图参数调优（如Cadence Virtuoso ADE with iSight，开源BayesianOptimization库）。	找到最优解所需的仿真次数、最终性能优化幅度、收敛曲线。
2084	版图数学分析 (量子计算-量子点阵列布局)	自旋量子比特阵列的静电势与耦合建模	电子被局域在量子点中，其能级由栅极电压控制的静电势决定。邻近量子点间的隧穿耦合 t和交换耦合 J决定双量子门操作速度。 J≈(4t2/U)∗...（Hubbard模型近似），其中 U为库仑排斥能。	1. 三维薛定谔-泊松自洽求解：计算量子点中的电子波函数和能级。 2. 电容矩阵模型：将量子点阵列建模为电容网络，点间电容决定耦合强度。 3. 紧凑模型：基于几何参数（栅极间距、尺寸）拟合出 t和 J的经验公式，用于快速设计。	半导体器件仿真器（如Nextnano， COMSOL）用于精确量子点建模。布局工具需集成紧凑模型进行阵列优化。	单个量子点的能级间距、相邻量子点间的交换耦合强度、栅极电压对能级的控制线性度。
2085	版图数学分析 (硅光器件-模式求解与耦合)	光波导模式的电磁场分布与耦合效率计算	求解麦克斯韦方程组本征值问题： ∇×(1/μ∇×E)−ω2εE=0 得到波导模式 E(x,y)及其有效折射率 neff。模式耦合由重叠积分计算。	1. 有限元法：在截面网格上求解矢量本征值问题，精度高，可处理任意形状和材料。 2. 束传播法：用于模拟光在波导中传播，分析弯曲、耦合器、干涉仪等。 3. 耦合模理论：分析两个或多个波导之间能量交换的解析/半解析方法。	光子器件仿真器（如Lumerical MODE/ FDTD， COMSOL Wave Optics）。	模式有效折射率、模式场分布、传播损耗、耦合器的耦合系数/分光比、自由光谱范围（谐振器）。
2086	版图数学分析 (神经形态计算-忆阻器交叉阵列)	交叉阵列的IR压降、写扰动与读串扰建模	交叉点阵列的电流电压关系受IR压降影响： Vapplied=Vcell+Icell∗(Rwordline+Rbitline) 潜行路径导致非目标单元被部分写入或误读。	1. 电阻网络分析：将阵列和外围选择管建模为大型非线性电阻网络，求解节点电压和支路电流。 2. 最坏情况模式分析：识别导致最大IR压降或最大潜行电流的读写模式（如全“1”写入，半选读）。 3. 统计模型：考虑忆阻器阻值的随机性，分析读出的统计分布和识别容限。	专用阵列仿真工具或通用电路仿真器（SPICE）配合忆阻器模型。	有效写入窗口（考虑IR压降后）、读噪声容限、阵列最大可规模、功耗。
2087	版图数学分析 (可靠性-热载流子注入)	高电场下载流子增益能量导致界面态生成的建模	HCI引起的器件退化量（如阈值电压漂移 ΔVth）与应力时间、电压、温度相关： ΔVth∝tn⋅exp(−Ea/kT)⋅(Vds−Vdssat)m Ea为活化能， n, m为常数。	1. 能量驱动模型：通过蒙特卡洛模拟载流子运动，计算获得足以产生损伤的能量分布。 2. 局域电场提取：从器件仿真中获取沟道中的横向电场峰值，作为HCI效应的驱动因子。 3. 寿命外推：在加速应力条件下测量退化，用上述模型外推到工作电压下的寿命。	器件可靠性仿真工具。电路级可靠性分析工具（如RelXpert）集成此模型。	热载流子注入寿命、关键路径的时序退化量、安全工作区域。
2088	版图数学分析 (电磁兼容-片上辐射发射)	高速数字电路作为小天线辐射电磁场的建模	根据天线理论，辐射功率与电流环的面积平方、电流频率的四次方成正比。片上环路可等效为磁偶极子。远场辐射公式：$	E	∝ (ω^2 I A sinθ) / r$。	1. 全波电磁仿真：对包含封装和PCB的完整系统进行3D全波仿真，计算远场辐射方向图。计算量极大。 2. 等效辐射源模型：从芯片/封装的电流分布中提取等效偶极子或多极子矩，再计算远场辐射。 3. 传输线-天线混合模型：将关键互连建模为传输线，不连续处（如过孔、封装引脚）作为辐射源。
2089	版图数学分析 (先进封装-信号与电源完整性协同)	2.5D/3D封装中通道的频域S参数与目标阻抗分析	将整个通道（驱动-片上互连-中介层/硅通孔-封装-接收）建模为多端口网络，用S参数矩阵描述： b=S⋅a 其中 a, b为入射波和反射波向量。目标阻抗：Ztarget=Vdd∗Ripplemax/Itransient。	1. S参数级联与去嵌入：将各子结构的S参数级联得到整个通道的响应。使用TRL 或AFR 校准法去嵌入测试夹具影响。 2. 矢量拟合：将频域S参数拟合为有理函数，转换为时域SPICE模型。 3. 时域有限差分法/有限元法：直接求解麦克斯韦方程得到S参数。	通道仿真平台（如Ansys HFSS + SIwave， Cadence Sigrity）。系统级SI/PI协同分析工具。	通道插损/回损、眼图质量、电源阻抗 vs. 频率曲线、同步开关噪声。
2090	版图数学分析 (工艺波动-空间相关性建模)	考虑距离相关性的工艺参数随机场建模	工艺参数 P(x,y)建模为高斯随机场： P(x,y)=μ+σ∗[ρ∗Wglobal+1−ρ∗Wlocal(x,y)] 其中 ρ为全局分量比例，协方差函数 Cov(Δx,Δy)=σ2exp(−Δr/Lc)， Lc为相关长度。	1. 主成分分析/ Karhunen-Loève展开：将随机场分解为不相关随机变量的加权和，用于高效的统计时序分析。 2. 随机偏微分方程：用于模拟具有空间连续性的波动场。 3. 蒙特卡洛采样：在考虑空间相关性的情况下生成工艺参数分布图，用于电路仿真。	统计时序分析工具（SSTA）的核心模型。工艺角/蒙特卡洛仿真中用于生成相关样本。	参数的空间相关函数、相关长度、对关键路径延迟变化的影响。
2091	版图数学分析 (布线-斯坦纳树与全局布线)	最小化线长的多点连接优化问题	最小直角斯坦纳树问题：给定平面上n个点，添加斯坦纳点，用水平和垂直线段连接所有点，使得总长度最小。是NP难问题。	1. 迭代1-斯坦纳算法：基于最小生成树，迭代地加入斯坦纳点（哈那网格的交点）以缩短长度。 2. FLUTE算法：快速、精确求解小规模（<=9）点集的RMST算法，被广泛用于线长估算和详细布线。 3. 整数线性规划/网络流：用于考虑拥塞和层分配的全局布线，在布线资源图上求解多商品流问题。	全局布线器（如NTHU-Route， FastRoute）和详细布线器。	线长（半周长线长 vs. 斯坦纳线长）、溢出数、通孔数。
2092	版图数学分析 (布局-力导向与解析布局)	将布局问题转化为数值优化问题求解	将模块间连接建模为弹簧（胡克定律：力与距离成正比），模块间重叠产生斥力。总势能： U=Σnetswij∗dij2+ΣblocksRepulsion(Overlap) 通过最小化 U来放置模块。	1. 非线性共轭梯度法：求解无约束非线性优化问题，用于力导向布局。 2. 解析布局：将线长和重叠约束转化为可微的密度函数，通过梯度下降和牛顿法等优化布局。例如， ePlace 将密度约束转化为电势，用电场力消除重叠。 3. 多级优化：先将电路聚类，在粗粒度层级优化布局，再逐步解聚和细化。	现代布局工具（如UCB ePlace， NTUplace）的核心算法。商用工具如Innovus， ICC2也集成解析布局引擎。	总线长、布局后模块重叠率、布局时间、可布线性预估。
2093	版图数学分析 (时钟树综合-有用偏斜与弹性时钟)	利用受控时钟偏斜优化时序的数学规划	对每个时序端点 i，设其时钟到达时间为 ai，数据到达时间为 di，要求时间为 ri。传统零偏斜要求 ai相等。有用偏斜则求解：最大化 mini(ri−di)或满足 di≤ai+Tclk，同时约束 $	a_i - a_j	≤ skew_{max}$。这是一个线性规划问题。	1. 线性规划/二次规划：以时钟到达时间为变量，时序约束为线性不等式，目标是最小化时钟树功耗或最坏负松弛，可用单纯形法或内点法求解。 2. 弹性时钟：允许每个触发器有自己的时钟延迟范围，将问题转化为最小成本流问题，优化时序裕量分配。
2094	版图数学分析 (电源网络-电热耦合分析)	考虑焦耳热与温度相关电阻的耦合方程求解	电学方程：∇⋅(σ(T)∇V)=0，其中电导率 σ是温度 T的函数（σ(T)∝1/T）。热学方程：$∇·(k∇T) + σ(T)	∇V	^2 = 0。<br>源项σ(T)	∇V
2095	版图数学分析 (良率预测-关键面积分析)	随机缺陷导致电路故障的概率计算	对于给定缺陷（如颗粒、针孔），其导致电路故障的概率与关键面积成正比。关键面积 Acrit是版图上这样的区域：当缺陷中心落在此区域时会导致特定故障（如短路、开路）。随机缺陷良率：Y=exp(−D0∗Acrit)（泊松模型）， D0为缺陷密度。	1. 几何膨胀/收缩算法：通过将图形边界向外膨胀（短路）或向内收缩（开路）缺陷半径 r，新图形与原图形的差异区域即半径为 r的缺陷的关键面积。对 r积分得到总关键面积。 2. 蒙特卡洛法：随机在版图上“撒”缺陷，统计导致故障的比例。	良率预测工具（如Synopsys Yield Explorer， Mentor Calibre Yield Analyzer）。	关键面积 vs. 缺陷半径曲线、平均缺陷密度下的预估良率、对良率最敏感的层。
2096	版图数学分析 (可制造性-光刻工艺窗口)	聚焦和曝光量变化下的图形保真度分析	定义工艺窗口为在聚焦-曝光平面上，所有边缘放置误差小于指定容差（如10% CD）的区域。工艺窗口面积越大，工艺鲁棒性越好。	1. 聚焦-曝光矩阵：在(Focus,Dose)网格上计算每个点的EPE或CD，找出满足规格的矩形区域。 2. 过程变异带：在PV-band分析中，将所有工艺条件下的图形边界叠加，形成一条带，其宽度表示工艺敏感性。 3. NILS（归一化图像对数斜率）：评估光强轮廓在图形边缘的陡峭度， NILS越大，工艺窗口通常越宽。	光刻仿真与OPC工具的核心功能。	工艺窗口面积/深度、共同工艺窗口（多个图形同时满足）、最佳聚焦和曝光量。
2097	版图数学分析 (寄生参数-频变效应与涡流)	高频下趋肤效应和邻近效应导致的电阻电感变化	趋肤深度：δ=ρ/(πfμ)，高频时电流被挤向导体表面。导体阻抗：Z=Rdcjωμ/ρ⋅coth(tjωμ/ρ)（平板模型）。涡流导致有效电感减小，电阻增加。	1. 部分元等效电路法：将导体截面离散为细丝，考虑丝间互感，通过求解频域阻抗矩阵得到频变RLC。 2. 矢量势公式：求解频域下的磁矢量势 A，进而得到阻抗。适用于任意截面形状。 3. 有理函数拟合：将频变阻抗数据拟合为有理函数，转换为时域的等效电路（如 Foster/ Cauer 网络）。	高频寄生参数提取工具（如Ansys Q3D， Keysight ADS）。	电阻和电感随频率变化的曲线（R(f)， L(f)）、品质因数Q(f)、截止频率（涡流显著影响）。
2098	版图数学分析 (模拟布局-对称约束与对称群)	形式化定义和验证版图的对称性	对称操作是保持图形不变的等距变换。对于差分对，要求关于轴对称（镜像）。定义对称对集合 S=(a,b)，要求对中器件匹配且对称放置。对称线/点定义为变换的不动点集。	1. 图同构检测：将对称约束转化为约束图，对称对的器件和连线在图中对称。在布局中检测是否存在满足约束的同构子图。 2. 约束驱动布局：在布局算法中，将对称约束作为硬约束或惩罚项加入目标函数，强制优化引擎满足对称性。 3. 对称性度量：计算版图在对称变换下的偏差（如质心距离、方向差异）作为不对称性指标。	模拟版图自动化工具（如Cadence Virtuoso Layout Suite， Synopsus Custom Compiler）中的对称约束检查与生成功能。	对称轴/点的位置、对称对器件间的失配度量（质心距、方向差）、对称约束违反报告。
2099	版图数学分析 (可靠性-静电放电脉冲建模)	人体模型/充电器件模型脉冲的电流波形建模	HBM电流脉冲近似为带峰值的双指数函数： I(t)=(VHBM/R)∗(e−t/τ1−e−t/τ2) 其中 R为放电电阻（如1.5kΩ）， τ1， τ2为时间常数（~10ns， 150ns）。 CDM脉冲更快更尖锐，峰值电流更高。	1. 传输线脉冲测试：用TLP测试得到器件的电流-电压特性，用于ESD电路设计验证。 2. 电路仿真：在SPICE中，用RLC电路网络模拟ESD脉冲发生器，对包含ESD保护电路的I/O端口进行瞬态仿真。 3. 热失效仿真：将大电流脉冲下ESD器件的自热效应与温度相关的电学特性耦合，模拟失效过程。	ESD仿真工具（如Synopsys Sentaurus Device， TCAD）。电路仿真器结合ESD模型。	TLP I-V特性曲线、ESD保护电路的钳位电压、二次击穿电流、失效能量。
2100	版图数学分析 (设计优化-多目标帕累托前沿)	在性能、功耗、面积等多个竞争目标间寻找最优折衷	多目标优化问题：minxF(x)=[f1(x)，f2(x)，...，fk(x)]， x为设计变量（如尺寸、拓扑、布局）。帕累托最优：不存在一个解在所有目标上都优于它。所有帕累托最优解构成帕累托前沿。	1. 加权和法：将多目标加权求和为单目标，改变权重生成前沿。缺点是无法找到非凸前沿的所有点。 2. 进化算法：如非支配排序遗传算法，通过选择、交叉、变异进化种群，利用非支配排序和拥挤度距离保持多样性，逼近帕累托前沿。 3. 贝叶斯优化：构建目标函数的代理模型，用基于改进期望等采集函数引导搜索，高效探索高维空间。	多目标优化框架（如pymoo， Platypus）。用于电路和版图协同优化的研究平台。	帕累托前沿（在目标空间中的曲面/曲线）、设计点的分布、超体积指标（衡量前沿的覆盖范围）。
