一.引言

这篇文章既适合没有学过图像识别相关知识的人看，也适合刚刚从事图像识别相关工作不久的人看。

对本公司地图团队图像识别相关工作的作用：打下理论基础，基于本文提出的原则、理念对道路相关目标进行图像识别。

对团队其他人员的作用、解决的问题：

1. 产品经理、销售人员能理解视觉产品能力边界。
2. 图像标注人员更能站在图像识别算法人员的角度来进行标注。
3. 同步团队对图像识别工作的认知。

二.什么是计算机视觉？

计算机视觉 = 让机器从图像或视频中提取“可用信息”的能力。

我们人眼看到的世界都是以图像的形式输入给计算机，然后让计算机反馈有用的信息。以下举几个例子：

场景	输入	输出
人脸识别	摄像头画面	这个人是谁
自动驾驶	前方道路图像	行人、车辆、车道线
工业检测	产品图像	是否有缺陷
道路病害	路面图像	裂缝、坑洞位置

图像只是“数据”，真正有价值的是从中提取的结构化信息。

三.图像vs视频vs流数据

计算机视觉的基础输入数据是图像，图像来源有很多，可以大致分为单张图像、视频文件、流数据三种。

3.1.图像

我们这里说的图像是日常的“照片图像”，也属于“数字图像”。在计算机内存或磁盘文件中，数字图像的底层组成就是基本数据类型（如uint8）构成的数组。

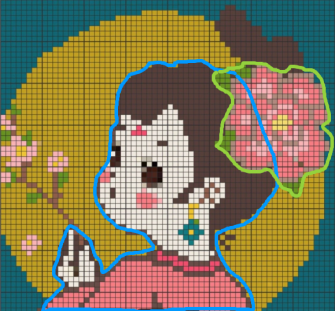

常见图像就是灰度图像与彩色图像。目前计算机视觉任务基本使用的是彩色图像。一张彩色图像由大量像素组成，每个像素包含三个分量（红、绿、蓝），分别表示该位置三种颜色的强度。如下图所示：

图3.1

每个小方格就可以代表一个像素，每个像素在计算机中是一个三维向量（R,G,B），R、G、B的数值取值范围为0到255,如（255,25,2），分别表示红绿蓝三个通道的强度。有这些数值，计算机才能对一张图进行视觉任务。

3.2.视频

视频本质上就是按时间排列组成的一系列彩色图像（帧）。视频可以看作在时间维度上扩展的像素数据，每一个时间点对应一帧图像，而每一帧图像由像素 (R, G, B) 组成。

3.3.流数据

流数据在生活中也很常见，比如你和别人发起视频聊天，通过网络传输到你设备上的就是流数据。本质上就是按时间连续产生、持续传输的数据序列。流数据是实时的，可以通过一系列操作获取到流数据中的每一帧图像。

四.计算机视觉的三大核心任务

4.1.图像分类

拿图3.1举例，该图输入视觉模型后需要给出该模型能够分类出的结果。如果该模型在训练时训练数据类别包含了“人”和“花”，那么模型在分类结果中就会给出“人”和“花”。

4.2.目标检测

依旧拿图3.1举例，目标检测任务不仅要能分类，还要定位出目标在图像中的位置，位置会以画框和数据的形式给出。大多数模型也会给出“置信度”，“置信度”代表模型对该检测出的目标分类把握有多大。如图4.1：

图4.1

4.3.图像分割

图像分割是像素级的任务，它会将模型检测出的目标在图像中占了哪些像素的结果给出。如图4.2所示。计算机中会输出“人所占全部像素的位置”和“花所占全部像素的位置”。

图4.2

五.计算机视觉的"不可解释性"

5.1.什么是“不可解释性”

在实际工程中，你很快会遇到一个非常“反直觉”的现象：模型给出了结果，但你不知道它“为什么这么判断”，这就是深度学习中的一个核心问题：不可解释性。

传统算法通常是“可解释”的，例如： （1）边缘检测 → 根据梯度变化（2）阈值分割 → 根据像素值大小 ，此时可以明确说出：“因为满足某个规则，所以结果是这样”。

但在深度学习（例如YOLO）中：

输入：一张图像；输出：一个检测框（人）

问题来了：

•  为什么是这个位置？
•  为什么置信度是0.8而不是0.6？
•  为什么有时候会误检？

没有明确规则可以解释。

5.2.本质原因

深度学习模型（CNN）本质是：通过大量数据学习“特征分布”，而不是规则。

也就是说：

1.  深度学习模型不是在“理解人、理解花” 。
2.  而是在匹配“像人的模式、像花的模式”。

5.3.带来的工程问题

5.3.1.难以debug

当结果错误时： 不是代码错了，也不是逻辑错了 ，而是“模型学歪了” ，无法像改代码一样Debug。

5.3.2.泛化不稳定

模型在训练集表现很好，但在新场景：光照变化、角度变化、材质变化，性能可能突然下降。

5.3.3.难以建立信任

在一些场景（如自动驾驶）：你不能接受“它大概率是对的”，必须知道：（1）为什么这样判断？（2）这次判断是否可靠？（3）是否一直可靠？。

六.工程上如何“对抗不可解释性”

虽然无法完全解决，但可以“工程化缓解”。

6.1.1.数据优先（最有效）

用数据约束模型行为，80%的问题，可以通过数据解决。

1.  清洗错误标注。
2.  数据增强（亮度、模糊）。
3.  增加困难样本（阴影、噪声）。

6.1.2.可视化分析

例如： 热力图（Grad-CAM）， 用来观察：模型到底在“看哪里”。如图6.1，偏红部位就是模型更关注的特征。

图6.1

6.1.3.结果约束（工程技巧）

在你的项目中可以这样做：

1.  限制检测区域。
2.  结合上帧信息过滤异常 。
3.  加规则（例如面积、形状）。

模型识别结果 + 工程规则 → 更稳定输出。

6.1.4.多传感器融合

图像中没有物体的三维信息，如果有激光雷达可排除部分错误识别。例如：相机检测到水泥墙上的裂缝 ，模型识别成路面裂缝，这时候就跟根据高度来排除。

七.一个重要认知转变

新手、外行思维：“模型应该是能做到100%正确的，或者无限接近100%”。

工程思维：模型一定会犯错，系统要能容错。

八.计算机视觉系统是如何工作的？

一个完整项目或系统通常不是“模型 = 全部”，而是一系列流程。且工程中80%的问题，发生在“模型之外”。

新手刚接触一个视觉模型通常是这样：

加载模型 → 输入图片 → 输出结果

如果工程不仅仅是纯图像工程，则工程中变成：

多数据采集 → 修正、融合 → 推理 → 计算业务数据等等 → 入库、输出
