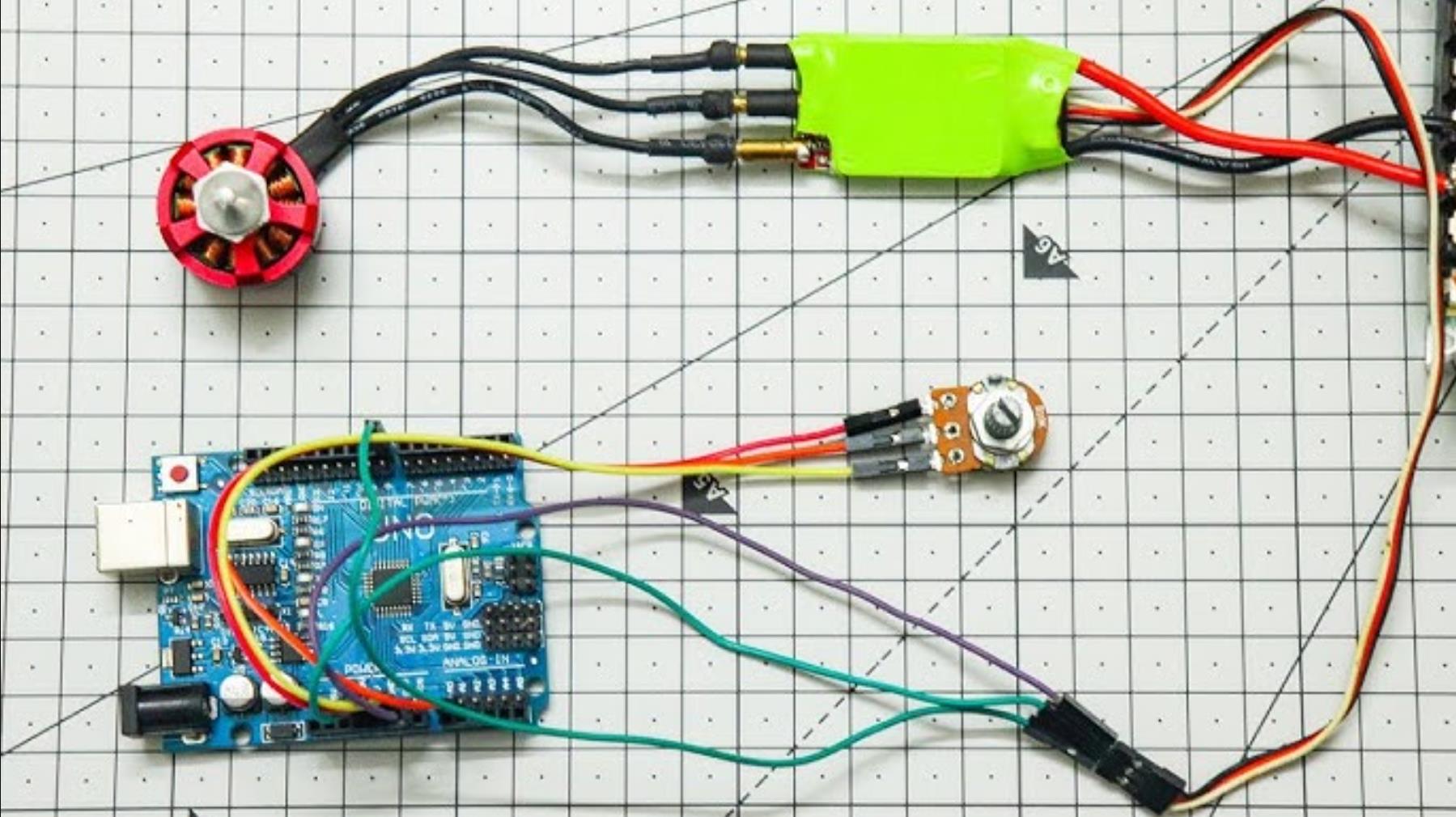

Arduino BLDC之防爆巡检机器人关节力控（阻抗控制），是面向易燃易爆高危环境，以Arduino为控制核心，结合BLDC电机驱动与阻抗控制算法，实现关节“柔顺力交互+本质安全”的关键技术。其核心通过构建“虚拟弹簧-阻尼”模型，让关节在接触环境时主动顺应，避免刚性冲击，同时依托防爆设计保障高危场景可靠运行。

一、主要特点
本质安全与力控深度融合
无火花驱动：BLDC电机无电刷机械换向，从源头消除火花风险；配合Arduino低功耗逻辑控制，易设计本安型（Ex i）或隔爆型（Ex d）结构，满足防爆环境对电路火花、热表面的严格限制，从硬件层面保障本质安全。
力控柔顺特性：采用阻抗控制算法，将关节建模为“虚拟弹簧-阻尼”系统，外力作用下产生顺应性位移，而非刚性抵抗。既避免刚性碰撞引发设备故障，又防止冲击产生点火源，实现安全与柔顺的统一。
分层混合控制架构
底层力矩闭环：基于FOC（磁场定向控制）算法，通过高精度采样相电流，实现BLDC电机电磁转矩的线性控制，为力控提供精准执行基础。
上层混合策略：自由空间采用高刚度位置模式保障轨迹精度；接触环境后自动切换至低刚度阻抗模式，模拟弹簧-阻尼特性吸收冲击，实现力/位混合控制，兼顾作业精度与交互安全。
无传感器力感知与成本优化
虚拟力控替代硬件：防爆场景下安装物理力传感器易增加接口风险、提升成本，系统通过电流环估算输出力矩，结合重力、摩擦补偿模型，无需额外硬件即可实现力感知，减少防爆薄弱点，降低成本。
高精度反馈支撑：搭配高分辨率绝对式磁编码器，避免增量式编码器掉电归零的冲击，且灌胶密封防尘防爆，确保位置反馈稳定，为力控提供可靠状态数据。
强抗扰动与自适应能力
多闭环抗扰架构：构建电流环、速度环、位置环多闭环控制，结合前馈补偿与陷波滤波器，有效抑制外部负载波动、机械共振及电磁干扰，保障力控稳定性。
自适应参数调节：可根据负载变化、环境阻力动态调整阻抗参数，如遇卡阻自动降低刚度、提升顺应性，适应巡检中管道、设备等复杂接触场景。
高动态响应与能效平衡
快速执行能力：BLDC电机具备高功率密度和快速响应特性，毫秒级响应阻抗控制指令，实现力矩的精准跟踪与动态调节，满足巡检中突发接触的快速响应需求。
能量回馈设计：制动或下放负载时，BLDC可切换至发电模式，通过再生制动回馈能量至电池，既延长续航，又实现制动过程的平滑控制，契合防爆场景对设备长续航的需求。

二、应用场景
危化品处置与巡检
场景：炼油厂、加油站、化工园区等易燃易爆区域，机器人需完成阀门拧紧、设备贴壁巡检、仪表读取等任务。
应用：拧紧阀门时，位置模式保障精准对准，接触阀门后切换为力控模式，感知阻力防止滑丝；贴壁巡检时，阻抗控制让机器人顺应墙面轮廓，避免硬碰撞损坏仪表或引发火花，同时保障巡检路径稳定。
易燃易爆环境装配与打磨
场景：火药生产线装配、易燃易爆复合材料切割打磨等场景，需兼顾轨迹精度与恒定接触力。
应用：装配时，力控模式保障装配力恒定，避免零件损坏；打磨时，阻抗控制维持恒定接触力，确保打磨质量均匀，同时防止因刚性接触产生火花，规避爆炸风险。
人机协作救援
场景：灾后易爆废墟救援，机器人需与救援人员协同，辅助搬运、支撑或开辟通道。
应用：人机拖拽时，柔顺力控模式顺应人体牵引，避免对抗性操作；支撑废墟结构时，自动切换至高刚度位置模式，保持稳定支撑姿态，既保障救援效率，又防止因刚性碰撞引发二次坍塌或爆炸。
防爆管道与容器内检测
场景：油气管道、化工储罐内部巡检，空间狭小且存在易燃易爆介质，机器人需避免与管壁剧烈碰撞。
应用：管道内行进时，阻抗控制让机器人自适应管壁不规则变形，维持稳定接触力，避免碰撞产生火花；遇到障碍物时，通过力控感知阻力，调整行进策略，保障检测作业安全推进。

三、注意事项
硬件选型与防爆合规
算力匹配：传统Arduino Uno/Nano算力不足，无法实时运行多轴FOC与阻抗算法，需选用ESP32、STM32等32位MCU，必要时引入RTOS保障1-10kHz控制环路实时性，避免算力瓶颈导致力控延迟。
防爆认证：电机、驱动器必须符合GB 3836、ATEX等防爆标准，根据气体组别（如IIC）、温度组别（如T4/T6）选型，确保设备表面温度低于可燃气体燃点，杜绝热表面点火风险。
反馈元件防护：编码器需选用高分辨率绝对式磁编码器，避免掉电归零冲击，同时做好灌胶密封，防尘、防潮、防腐蚀，适配防爆环境的恶劣工况。
电气设计与抗干扰防护
强弱电隔离：BLDC换相产生强电磁干扰，需采用独立隔离电源，逻辑侧与动力侧分开供电，搭配RC滤波、磁环、屏蔽双绞线，防止干扰导致Arduino复位或采样失真，避免控制失效引发安全事故。
电流采样同步：ADC采样需与PWM中心对齐，避开开关噪声边沿，否则力矩环震荡会导致电机发热，增加防爆区域的点火风险，需通过硬件同步设计保障采样精度。
控制策略与安全逻辑
力矩安全钳位：软件需设置严格的电流/力矩上限，如额定值的150%，防止卡死时持续大电流导致电机过热，触发阈值后立即切断输出或进入零力矩状态，避免电机成为点火源。
重力补偿：垂直或倾斜关节必须加入重力矩前馈补偿，否则柔顺模式下关节会因自重失控下落，导致设备损坏或引发安全事故，需通过动力学建模实现精准补偿。
硬件冗余：除软件限位，必须配备物理限位开关和独立硬件急停回路，直接切断驱动桥供电，作为软件失效的最后安全屏障，确保紧急情况可快速强制停机。
机械结构与动力学适配
传动间隙消除：减速器背隙会导致力控死区和非线性，需选用谐波减速器等低背隙传动机构，同时在控制算法中加入背隙补偿，避免传动间隙引发的控制震荡和精度下降。
结构刚性保障：机械结构需具备足够刚性，避免负载或外力导致柔性变形，变形会干扰力控模型的准确性，需通过结构优化设计，确保力传递稳定，保障力控精度。
调试与安全验证
参数标定：阻抗参数、PID参数需结合现场工况标定，不可直接套用通用参数，需通过实地测试调整刚度、阻尼系数，适配不同负载和环境阻力，确保力控响应精准。
安全测试：需严格验证碰撞急停、过载保护、掉电保护等安全功能，模拟卡阻、碰撞、断电等极端场景，确保系统进入安全态，无火花、无过热，符合防爆安全要求。
合规性验证：系统需通过防爆认证测试，验证电气防爆、机械防护、温度控制等指标，确保符合高危环境作业的安全标准，严禁未经认证直接投入使用。

1、阻抗控制+一阶低通滤波

#define FORCE_PIN A0    // 力传感器（V2I转换）
#define POS_PIN A1      // 编码器位置
#define MOTOR_PWM 9
#define FILTER_ALPHA 0.3

float last_filtered = 128.0;

void setup() {
  Serial.begin(9600);
  pinMode(MOTOR_PWM, OUTPUT);
}

void loop() {
  // 读取力（N）和位置（m）
  float F_meas = analogRead(FORCE_PIN) * 0.01;
  float x_curr = analogRead(POS_PIN) * 0.001;

  // 阻抗参数
  float K = 100.0; // 虚拟刚度 N/m
  float B = 10.0;  // 虚拟阻尼 Ns/m
  float x_des = 0.1; // 目标位置
  float v_des = 0.0; // 目标速度（简化）

  // 期望力计算
  float F_des = K*(x_des - x_curr) + B*(v_des - 0);
  float e_f = F_des - F_meas;

  // 比例控制输出
  float raw_output = e_f * 10.0;

  // 一阶低通滤波
  last_filtered = FILTER_ALPHA*raw_output + (1-FILTER_ALPHA)*last_filtered;
  last_filtered = constrain(last_filtered, 0, 255);

  analogWrite(MOTOR_PWM, (int)last_filtered);
  delay(1); // 1ms控制周期
}

2、阻抗控制+移动平均滤波

#define FORCE_PIN A0
#define POS_PIN A1
#define MOTOR_PWM 9
#define FILTER_SIZE 5

float buffer[FILTER_SIZE];
int idx = 0;

void setup() {
  Serial.begin(9600);
  pinMode(MOTOR_PWM, OUTPUT);
  for(int i=0; i<FILTER_SIZE; i++) buffer[i] = 128.0;
}

void loop() {
  float F_meas = analogRead(FORCE_PIN) * 0.01;
  float x_curr = analogRead(POS_PIN) * 0.001;

  float K = 100.0, B = 10.0;
  float F_des = K*(0.1 - x_curr) + B*(0.0);
  float e_f = F_des - F_meas;
  float raw = e_f * 10.0;

  // 移动平均滤波
  buffer[idx] = raw;
  idx = (idx + 1) % FILTER_SIZE;
  float filtered = 0;
  for(int i=0; i<FILTER_SIZE; i++) filtered += buffer[i];
  filtered /= FILTER_SIZE;

  filtered = constrain(filtered, 0, 255);
  analogWrite(MOTOR_PWM, (int)filtered);
  delay(1);
}

3、阻抗控制+卡尔曼滤波

#define FORCE_PIN A0
#define POS_PIN A1
#define MOTOR_PWM 9

// 简化卡尔曼滤波器
float x_hat = 0.0, P = 1.0, Q = 0.01, R = 0.1;

float kalman(float z) {
  float K = P/(P+R);
  x_hat = x_hat + K*(z - x_hat);
  P = (1-K)*P + Q;
  return x_hat;
}

void setup() {
  Serial.begin(9600);
  pinMode(MOTOR_PWM, OUTPUT);
}

void loop() {
  float F_meas = analogRead(FORCE_PIN) * 0.01;
  float x_curr = analogRead(POS_PIN) * 0.001;

  float K = 100.0, B = 10.0;
  float F_des = K*(0.1 - x_curr) + B*(0.0);
  float e_f = F_des - F_meas;
  float raw = e_f * 10.0;

  // 卡尔曼滤波
  float filtered = kalman(raw);

  filtered = constrain(filtered, 0, 255);
  analogWrite(MOTOR_PWM, (int)filtered);
  delay(1);
}

要点解读
阻抗参数需匹配系统特性：虚拟刚度K和阻尼B直接影响机器人对扰动的响应。K过大易导致振动，过小无法抵抗外力；B需平衡阻尼与快速响应，需通过实验调整。
滤波方法影响动态性能：一阶低通滤波响应快但可能超调；移动平均滤除噪声但延迟大；卡尔曼滤波最优但计算量需控制在1ms内，否则可能打断PWM更新。
BLDC换相需同步控制：代码中直接输出PWM，但实际BLDC需结合六步换相逻辑（如霍尔传感器或无感检测），阻抗输出应作用于电流环而非直接PWM，否则可能引起换相错误。
实时性约束严格：阻抗计算、滤波和PWM更新需在1ms内完成，避免打断电机控制周期，否则可能导致力控失效或电机抖动。
调试需分步验证：先验证力传感器和编码器精度，再单独测试阻抗模型输出范围（如检查力误差是否在预期内），最后联调滤波和电机响应，避免多因素耦合导致调试困难。

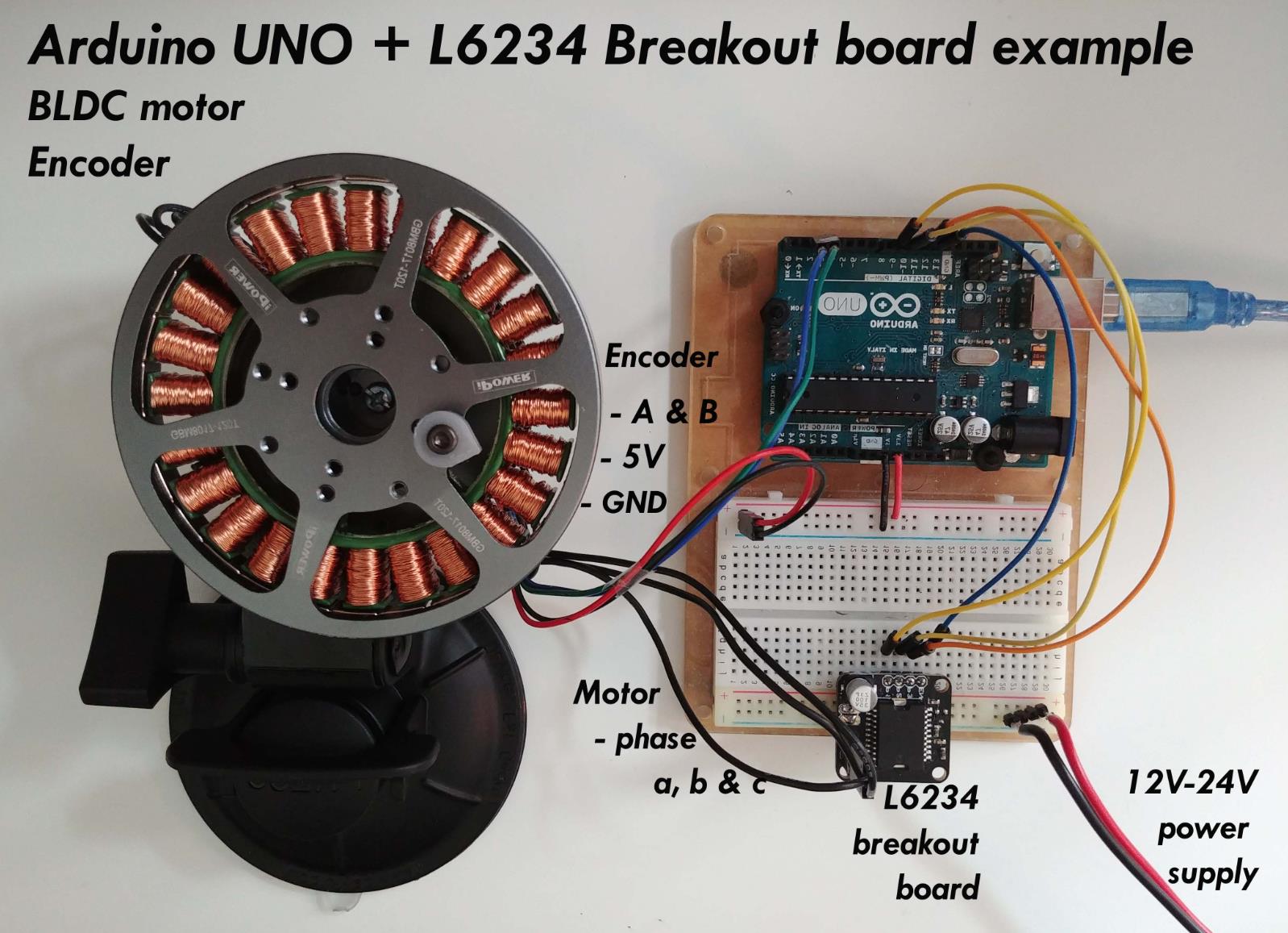

4、基于 SimpleFOC 的基础阻抗控制（虚拟弹簧-阻尼模型）
此案例利用 SimpleFOC 库，将关节模拟为一个虚拟的弹簧-阻尼系统。通过高分辨率编码器获取实时角度与速度，当外部施加力时，关节会产生顺应性位移，适用于防爆巡检机器人中需要与人或环境进行安全交互的柔性关节。

#include <SimpleFOC.h>

// 电机与编码器配置
BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 10, 11, 8);
Encoder encoder = Encoder(2, 3, 500);
void doA() { encoder.handleA(); }
void doB() { encoder.handleB(); }

// 阻抗控制参数
float K_virtual = 0.5;  // 虚拟刚度 (N·m/rad)
float B_virtual = 0.01; // 虚拟阻尼 (N·m·s/rad)
float target_angle = 0; // 期望角度

void setup() {
  encoder.init();
  encoder.enableInterrupts(doA, doB);
  driver.init();
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);
  motor.controller = MotionControlType::torque; // 力矩控制模式
  motor.init();
  motor.initFOC();
}

void loop() {
  motor.loopFOC();
  float angle = encoder.getAngle();
  float velocity = encoder.getVelocity();

  // 阻抗控制律: T = K*(θ_d - θ) + B*(ω_d - ω)
  float torque = K_virtual * (target_angle - angle) + B_virtual * (0 - velocity);
  motor.move(torque);
}

5、融合扭矩传感器的动态柔顺交互控制
此案例在基础阻抗控制上引入了外部扭矩传感器（如 HX711+应变片组合）。通过实时读取关节承受的瞬时力矩，结合虚拟质量、阻尼和刚度参数，动态计算加速度并更新目标位置，实现高度柔顺的动态交互。

#include <SimpleFOC.h>
#include <HX711.h>

BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 10, 11, 12);
Encoder encoder = Encoder(2, 3);
HX711 torqueSensor;

// 阻抗参数
float virtualMass = 0.1;    // 虚拟质量（kg·m²）
float virtualDamping = 0.5; // 虚拟阻尼（N·m·s/rad）
float virtualStiffness = 2.0; // 虚拟刚度（N·m/rad）
float targetPos = 1.0;      // 初始目标位置（弧度）

void setup() {
  Serial.begin(9600);
  torqueSensor.begin(A1, A0);
  motor.linkDriver(&driver);
  motor.linkEncoder(&encoder);
  motor.init();
  motor.initFOC();
}

void loop() {
  float currentPos = motor.shaftAngle;
  float currentVel = motor.shaftVelocity;
  float measuredTorque = torqueSensor.get_units(); // 读取外部交互扭矩

  // 阻抗控制计算
  float acceleration = (measuredTorque - virtualDamping * currentVel - virtualStiffness * (currentPos - targetPos)) / virtualMass;
  motor.target = currentPos + currentVel * 0.01 + 0.5 * acceleration * 0.01 * 0.01; // 欧拉积分

  motor.loopFOC();
  delay(10);
}

6、基于电流反馈的碰撞检测与力矩限制保护
在防爆巡检等复杂环境中，若发生突发碰撞，系统需立即做出反应。此案例通过电流传感器间接推测力矩，当检测到实际力矩超过安全阈值时，触发碰撞保护机制（立即停机或降低目标力矩），防止设备损坏。

#include <SimpleFOC.h>

BLDCMotor motor = BLDCMotor(7);
BLDCDriver3PWM driver = BLDCDriver3PWM(9, 10, 11, 8);
#define CURRENT_PIN A0
float currentThreshold = 3.0; // 碰撞电流阈值（A）
bool collisionDetected = false;

void setup() {
  Serial.begin(115200);
  driver.init();
  motor.linkDriver(&driver);
  motor.init();
  motor.initFOC();
}

void loop() {
  motor.move(2.0); // 正常速度控制

  // 实时电流检测
  float current = analogRead(CURRENT_PIN) * 5.0 / 1023 * 2.0;

  // 碰撞检测逻辑
  if (current > currentThreshold && !collisionDetected) {
    collisionDetected = true;
    motor.setPhaseVoltage(0, 0); // 立即停止电机
    Serial.println("COLLISION DETECTED! MOTOR STOPPED.");
  }

  // 恢复条件（如超时或手动复位）
  if (collisionDetected && millis() % 5000 == 0) {
    collisionDetected = false;
  }
}

要点解读
阻抗控制的核心原理：阻抗控制通过模拟“虚拟弹簧-阻尼系统”，使关节在受到外力时产生顺应性位移。其核心公式为 T = K*(θ_d - θ) + B*(ω_d - ω)，通过调节虚拟刚度（K）和虚拟阻尼（B），可以实现从刚性定位到柔性拖动的平滑过渡。
高精度传感器与数据反馈：阻抗控制对传感器的延迟和精度要求极高。需选用高分辨率编码器（如17位绝对式或磁编码器）实现低延迟的位置与速度反馈；若需极高精度的力控，应引入基于应变片原理的关节扭矩传感器，直接测量机械关节承受的瞬时力矩。
虚拟参数的动态整定：阻抗控制中的虚拟质量、刚度和阻尼参数需根据实际负载惯量进行严格调整。参数设置不当极易引发系统振荡；同时，必须加入最大输出力矩限制（Torque Limit），以防止电机在极端情况下输出过大扭矩导致失控。
多级安全保护与碰撞检测机制：在防爆巡检等高危场景中，安全是首要考量。除了软件层面的力矩限制，还应设置基于电流突变的碰撞检测逻辑。一旦检测到异常阻力，需通过强制断电（如 setPhaseVoltage(0,0)）实现毫秒级急停，并辅以硬件急停按钮作为冗余保护。
防爆环境的特殊硬件考量：由于应用场景为“防爆巡检”，除了控制算法的柔顺性，硬件选型必须满足防爆标准。电机与驱动器需具备过流保护功能以防止堵转引发高温，且整体系统应避免产生电火花，确保在易燃易爆气体环境中的绝对安全。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
