输入过压保护电路深度解析：从浪涌的“防火墙”到ZLinear采集卡的硬核防护实战
前言
大家好，我是ZLinear的硬件工程师。
在工业现场，数据采集卡的“生存环境”往往非常恶劣。除了温度、湿度、振动等物理挑战，最致命的威胁往往来自输入端的电气浪涌。雷电感应、电网波动、大功率设备启停、感性负载切换……这些事件都会在信号线上产生远高于正常工作电压的尖峰脉冲，直接冲击采集卡的模拟输入通道、数字输入通道和电源输入端。
很多工程师在调试或使用过程中，可能遇到过这些令人头疼的情况：
- 现场一个电磁阀动作，采集卡的一个模拟输入通道就“挂”了
- 电源线刚接上，板子上的某个芯片就冒烟了
- 明明设备经过了型式测试，在现场运行几个月后，总有几个通道的精度下降甚至失效
- 传感器线被误接到220V交流电上，瞬间整个采集卡报废
这些问题的根源，都在于输入端的过压保护电路没有设计好或根本没有设计。输入过压保护，是数据采集系统面向外部世界的第一道防线，也是最重要的一道防线。
今天，我们就从输入过压保护的常见场景与分类出发，深入剖析各种保护元件的工作原理，并结合 ZLinear系列数据采集卡（以 DABL_G511、DABM-D223、DABL7606/7689 为例）的硬件设计，从理论到实战，全面拆解输入过压保护电路的元件选型、电路架构、设计要点和工程实现。
一、为什么需要输入过压保护？
1.1 工业现场的“隐形杀手”
《零起点学开关电源设计：基础篇》第4章对浪涌的危害有精辟论述：
浪涌电流会造成电源电压波形塌陷，使得供电质量变差，甚至会影响其他用电设备的工作以及使保护电路动作。
对于数据采集卡来说，输入端的过压威胁主要有以下几种来源：
- 雷电感应浪涌：在雷雨天气，信号线（尤其是长距离传输的信号线）会感应出极高的瞬态电压（可达数千伏），虽然持续时间很短，但能量巨大。
- 电网波动与谐波：大功率设备启停、电网切换等操作，会在供电线路上产生毫秒级的电压骤升（甚至可达额定值的2~3倍）。
- 感性负载切换：继电器、接触器、电磁阀等感性负载关断时，会产生极高的反向电动势，通过电源线或信号线耦合到采集卡。
- 操作失误：现场人员误将高压信号（如220VAC）接到采集卡的低压信号输入端（如0-10V或±10V）。
《零起点学开关电源设计：应用篇》强调了保护的重要性：
开关电源工作在不间断状态时，使用环境温度应给予注意，超过规定温度时，应断电保护。在选择元器件时，应注意其温度极限，选用耐温高的器件。
1.2 保护的对象与目标
输入过压保护电路的核心目标非常明确：
- 限压：将施加到后级电路（ADC、运放、MCU、隔离器等）引脚上的电压钳位在安全范围内。
- 限流：将流过保护元件和后级电路的浪涌电流限制在元器件能够承受的水平。
- 能量泄放：为浪涌能量提供一条低阻抗的泄放路径，将其消耗在保护元件上，而不是让能量灌入后级脆弱电路。
- 不影响正常信号：在正常工作时，保护电路对信号的精度、带宽和延迟的影响应尽可能小。
二、输入过压保护的核心元件与工作原理
一个完整的输入过压保护电路，通常由气体放电管、压敏电阻、TVS/齐纳二极管、串联限流电阻、PTC自恢复保险丝等元件中的一种或多种组合而成。
2.1 气体放电管（GDT）
工作原理：内部充有惰性气体。当两端的电压超过其击穿电压（通常为几十伏到几百伏）时，管内气体电离形成导电通道，将电压钳位在很低的水平（约十几伏），泄放巨大的浪涌电流（可达数千安培）。
特点：
- 通流容量极大：能泄放最大的浪涌能量。
- 响应速度慢（μs级）：对于陡峭的瞬态脉冲（ns级），它来不及反应，常与TVS管配合使用。
- 存在续流问题：如果击穿后电源能维持足够的电流，电弧可能持续，直至外部电路切断。
在采集卡中的应用：通常用在电源输入端口（如AC 220V或DC 24V的入口）作为一级粗保护。
2.2 压敏电阻（MOV）
工作原理：利用半导体陶瓷材料的非线性特性。当加在其两端的电压低于标称电压时，呈高阻态（漏电流极小）；当电压超过标称电压时，其阻值急剧下降，瞬间导通大电流，将电压钳位。
《手绘图说：电子元器件》和《学习电路图的方法与技巧（第2版）》都对其特性有清晰描述：
压敏电阻器的特点是当外加电压达到其临界值时，其阻值会急剧变小。
压敏电阻器的作用是过压保护和抑制浪涌电流。
特点：
- 钳位电压低：可将过压钳位在标称值的1.8~2倍。
- 响应速度中等（ns级）：比TVS慢，但比GDT快。
- 通流容量大：仅次于GDT，可达数千安培。
- 有老化问题：每次承受浪涌后，性能都会略有下降。多次大浪涌冲击后可能失效（短路或开路）。
在采集卡中的应用：常用于AC输入或DC电源输入端的二级保护，或在雷电防护较弱的场景作为一级保护。
2.3 瞬态电压抑制二极管（TVS）
这是目前数据采集卡模拟输入和数字输入端口最常用的过压保护元件。
工作原理：本质上是一种特殊的齐纳二极管。当施加的反向电压超过其击穿电压时，会迅速发生雪崩击穿，将电压钳位在一个很低的水平，并泄放巨大的浪涌电流。
《门老师教你学电子：电子元器件选用与检查》和《电子元器件从入门到精通》都对TVS管有详细介绍：
瞬态电压抑制二极管是一种特殊的稳压二极管，它在遇到高能量瞬态浪涌电压时，能迅速反向击穿泄放浪涌电流，并将其电压钳位于规定值，起到过压保护作用。
瞬态电压抑制二极管具有钳位系数很小、体积小、响应快(不到1ns)、每次经受瞬态电压后性能不会下降、电压范围很宽等特点。
特点：
- 极快的响应速度（ps级）：这是它最突出的优点，能对纳秒级的ESD和浪涌脉冲做出响应。
- 精确的钳位电压：钳位电压稳定，且低于被保护芯片的绝对最大额定值。
- 无老化问题：在额定能量范围内，可以经受无数次浪涌冲击而不退化。

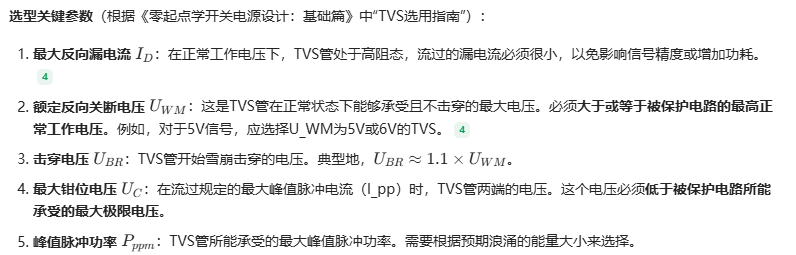

- 通流容量有限：单个TVS管能处理的峰值脉冲功率（Pppm）有限，常见的有400W、600W、1500W等。
单极型 vs. 双极型：
《门老师教你学电子：电子电路识图》和《门老师教你快速识别和检测电子元器件》指出：
单极型瞬态电压抑制二极管一般用于直流电路负载保护。双极型瞬态电压抑制二极管具有双向过压保护功能，可用于包括交流电路在内的各电路不同部位的保护。
2.4 齐纳二极管
工作原理：与TVS管类似，但通常用于过压保护，而非快速瞬态抑制。它通过工作在反向击穿区来稳定电压，当电压超过齐纳电压时，电流急剧增大。
《工业电路板芯片级维修从入门到精通》对比了齐纳二极管和TVS：
齐纳二极管，也叫稳压二极管，当电压高出其电压临界稳定点时，反向击穿，电流增大而电压保持稳定，从而保护了后级电路。
特点：
- 响应速度较TVS慢。
- 能吸收的能量（齐纳功率）相对较小。
- 常用于电压基准或慢速过压保护。
2.5 串联限流电阻（R_Limit）
这是所有保护电路中最基本、最可靠的元件。它不能“钳位”电压，但可以限制浪涌电流的大小，是保护后级电路的关键。
《DABL-G511.docx》原理图中明确指出：
10欧为限流电阻，防止电流过大影响电路板其他模块，允许电流小于100mA。
《零起点学开关电源设计：基础篇》也强调其在抑制浪涌中的作用：
为了限制上电时的浪涌电流……利用电阻在常温状态下具有较高阻值来限制上电时的浪涌电流。
2.6 PTC自恢复保险丝
《工业电路板芯片级维修从入门到精通》介绍了其特性：
它正常时电阻很小，而当它流过超出额定的电流时，就会呈现高阻态从而将电路断开，起到保护作用，当过流的情况消失以后，自恢复保险丝又可以恢复到低阻态。
特点：
- 可恢复：故障消除后自动恢复，无需更换。
- 响应慢：对浪涌脉冲的响应速度远慢于TVS管，因此不能用于ESD防护。
- 主要功能：用于过电流保护，防止长时间过流烧毁电路。
三、产品实战：ZLinear系列采集卡的输入过压保护设计
3.1 DABL_G511：全隔离架构下的多层防护体系
DABL_G511是为工业恶劣环境设计的高可靠性采集卡，其输入过压保护采用了多层次、多手段的周密设计。
架构概览：
[外部信号/电源] → [GDT/压敏电阻/共模扼流圈] → [TVS管] → [串联限流电阻] → [光耦/隔离DC-DC] → [内部电路]
3.1.1 模拟输入（AI）通道保护
《DABL-G511.docx》明确描述了：
每路模拟输入都配套TVS管防护、RC低通抗混叠滤波电路，抑制高频噪声，防止混叠失真。
具体电路拓扑：
信号输入端子 → 串联限流电阻(10Ω) → TVS管(到AGND) → 一阶RC低通滤波器 → 二阶低通滤波器 → ADC输入端
关键设计：
- TVS管：跨接在信号线与模拟地（AGND）之间。《ZLinear-通讯口静电防护电路》指出，TVS管将危险的高压尖峰瞬间钳位到安全电压。
- 串联限流电阻(10Ω)：根据《DABL-G511.docx》，该电阻用于在没有TVS管时限制浪涌电流，或在TVS导通时消耗TVS未能完全吸收的能量。
- RC低通滤波器：除了抗混叠功能，也作为一个高频能量吸收器。
3.1.2 数字输入（DI）通道保护
保护策略：光耦隔离 + 限流电阻 + TVS管。
《DABL-G511.docx》描述了光耦隔离的作用：
核心架构为10Ω防浪涌电阻+1K限流电阻+……高速光耦隔离，实现主控与现场负载的完全电气隔离。
工作原理：
- 外部高压脉冲先通过限流电阻。
- 如果电压仍然很高，TVS管将其钳位到安全水平（如30V）。
- 即使TVS未能完全吸收，后级还有光耦作为最后屏障。光耦输入侧的LED能承受一定的过压和过流，而输出侧与主控完全电气隔离，保证了主控MCU的绝对安全。
- 《DABL-G511.docx》说得很清楚：
光耦隔离的原理是将输入和输出完全隔离开，只有光信号传递，没有电气联系，因此能有效保护主控。
3.1.3 电源输入通道保护
保护策略：压敏电阻 + TVS管 + PTC自恢复保险丝 + 极性反接保护。
《DABL-G511.docx》描述其电源入口保护：
电源反接保护电路D2采用SS34，串联保险丝PTC和并联TVS管SMAJ28A，实现对电源输入端的过流、过压和反接保护。
- PTC自恢复保险丝：防止电源超长时间过流或短路。
- TVS管(SMAJ28A)：抑制电源线上的瞬态过压尖峰。《ZLinear-通讯口静电防护电路》中建议：
电源/USB接口首先应该加入TVS，后备最好加入一个PTC，以保证足够保护可靠性。
3.1.4 通信接口保护
对于485/422/232等通信端口，《DABL_G511原理图》中展示了全面保护：
RS485通信接口配套ESD防护管、拖流共模电感、限流电阻，防止共模/差模浪涌损坏芯片。从原理图可见，RS485的A/B线上均对地各接一个TVS管，在A/B线之间也跨接一个TVS管，同时串联共模扼流圈抑制共模噪声。
3.2 DABL7606 / DABL7689：基于AD7606集成保护的简化设计
场景：以AD7606为核心的高性价比采集方案。
保护策略：充分利用AD7606内部的钳位保护 + 外部串联限流电阻。
根据《C16725_ADC-DAC-专用型_AD7606BSTZ-RL_规格书》：
其各路模拟输入均含有钳位保护电路。虽然采用5V单电源供电，但此模拟输入钳位保护允许输入过压达到±16.5V。
当输入电压不超过±16.5V时，钳位电路中无电流。当输入电压超过±16.5V时，AD7606/AD7606-6/AD7606-4钳位电路开启。
模拟输入通道上应放置一个串联电阻，以将输入电压超过±16.5V时的电流限制在±10mA以下。
DABL7606的具体实现：
在每个模拟输入通道上，串联一个 1kΩ 的高精度电阻。计算如下：
假设最坏情况，输入误接24V电源，则流过电阻的电流 = (24V - 16.5V) / 1kΩ = 7.5mA，小于AD7606规定的±10mA，安全。同时，该电阻与AD7606内置的1MΩ输入阻抗构成分压，其引起的增益误差（<0.1%）可通过软件标定来补偿。
对于DABL7689（使用AD7689），由于AD7689内部没有输入缓冲器和钳位保护，因此通常需要外置运放驱动和更强的外部TVS保护。
3.3 DABM-D223：高速、高可靠性要求下的差模与共模防护
场景：500kSPS高速同步采集卡，用于电力监控、振动分析等。
保护策略：TVS管 + 共模扼流圈 + 限流电阻。
《DABL-G511.docx》对编码器输入（差分信号）的保护描述同样适用于DABM-D223：
编码器差分信号输入端配套ESD二极管静电防护、限流电阻，防止现场浪涌损坏芯片。
对于VCD电平的编码器输入，其保护电路如下：
- 差模保护：在A+和A-两根线之间跨接一个TVS管（如PESD5V0S1UB）。
- 共模保护：每根信号线分别对地接一个TVS管（如PESD5V0S1UB）。
- 串联限流：每根信号线串入一个小电阻（如10Ω或22Ω），限制共模和差模浪涌电流。
对于模拟输入通道（AD7606前端），其保护与DABL7606相似，但可能增加额外的TVS管，以应对电力线监控中可能出现的更高能量浪涌。
四、输入过压保护电路设计的“黄金法则”
4.1 分级保护：从粗到细
一个完整的保护方案，通常采用三级保护架构：
| 等级 | 优先作用 | 典型元件 | 作用 | 响应时间 |
|---|---|---|---|---|
| 一级 | 泄放巨大能量 | 气体放电管(GDT)、压敏电阻(MOV) | 泄放大部分浪涌能量（数千焦耳级别），将电压降低到可接受水平 | 慢 (μs级) |
| 二级 | 精确钳位 | TVS管（大功率） | 将一级保护后剩余的电压精确钳位到后级电路能承受的水平 | 中等 (ns级) |
| 三级 | 精细限流/滤波 | 串联电阻、PTC、共模扼流圈、小电容 | 限制残余电流，滤除高频噪声，防止最后瞬间的尖峰冲击 | 快 (ps级或更慢) |
ZLinear设计实践：对于成本敏感或空间受限的场景（如单通道模拟输入），会省略一级保护，直接使用TVS + 限流电阻的组合。
4.2 元件靠近端口
所有保护元件（GDT、MOV、TVS、限流电阻、PTC）必须紧靠输入连接器放置。这是为了在浪涌进入PCB的第一时间就将其能量限制和泄放，避免其在长走线上传播、耦合到其他敏感区域。
4.3 地线要独立、短粗
保护电路的地（如TVS接地端）应直接连接到机壳地（PGND）或保护地，而不是模拟地（AGND）。浪涌大电流会瞬间产生很大的地电位差，将其接入信号地会严重污染信号。同时，接地走线必须短而宽，以降低阻抗。
4.4 考虑工作电压的裕量
在选择TVS管或压敏电阻的工作电压时，必须留有充足的裕量。通常，其关断电压（U_WM）应比电路最高正常工作电压高10%~20%，以避免在正常的电压波动范围内触发误保护。
4.5 与系统设计方案结合
《零起点学开关电源设计：应用篇》中提到了开关电源的EMC设计思路，此思路同样适用于采集卡的整体防护：
输入电路滤波电路……瞬态电压抑制二极管，压敏电阻，都具有很强的瞬变浪涌吸收能力，能很好地保护后级元器件或电路免遭浪涌电压的破坏。
保护电路不是孤立的，它是整个EMC设计的一部分，需要与滤波、隔离、接地等系统设计协同工作。例如，AD7606集成的±16.5V钳位保护，就是我们选择外部串联电阻的依据，这种“系统化”的设计思维在ZLinear产品中随处可见。
五、常见问题与排查指南
| 问题现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 设备一上电或一接入信号，TVS立即烧毁 | 1. TVS耐压选择过低。 2. TVS功率选择过小。 3. 存在持续过压或长时间大浪涌。 |
1. 测量输入端实际电压，确认TVS的U_WM是否确实大于正常工作电压。 2. 检查TVS的Pppm是否满足最坏浪涌能量的要求。 3. 输入端是否有长线缆感应的持续高压？ |
| 保护后仍烧毁后级芯片 | 1. 钳位电压选择过高。 2. 保护元件布局靠后，浪涌已进入芯片。 3. 地线设计不良，浪涌电流通过地污染了芯片。 |
1. 确认TVS的最大钳位电压U_C < 芯片的绝对最大额定值。 2. 检查保护元件是否紧靠输入连接器。 3. 检查保护地线是否独立，走线是否足够宽。 |
| 正常工作时，信号存在固定偏移或不稳定 | 1. 保护元件漏电流过大。 2. 串联限流电阻过大。 3. TVS电容过大，影响信号带宽。 |
1. 断开输入，短接信号端，测量输出是否为0。检查TVS的漏电流I_D。 2. 对于高频率信号，检查TVS管的结电容，选择低电容TVS。 |
| 设备工作一段时间后，保护功能失效 | 1. 压敏电阻老化，漏电流过大导致发热损坏。 2. PTC保险丝反复动作后性能下降。 |
1. 检查压敏电阻外观有无裂纹或烧焦痕迹。 2. 检查PTC的冷态电阻是否明显增大。 |
六、总结
输入过压保护电路，是工业数据采集卡面向世界的“安全第一哨”。它必须在纳秒或微秒级的瞬间做出反应，把可能摧毁整个系统的巨大能量引导至安全路径，确保后级精密电路的安然无恙。
通过拆解 ZLinear系列数据采集卡 的输入保护设计，我们可以看到：
- 多层次，协同作战：从GDT/MOV到TVS，再到串联电阻和光耦，构成了一个从粗到细、反应时间从慢到快的协同防护体系。DABL_G511的电源和数字输入保护是这种体系的典范。
- 利用芯片内置保护：对于AD7606这样的贴心芯片，应充分利用其内置钳位保护，可以精简外部设计，但要严格遵守其对外部串联电阻的要求。
- 差模与共模区别对待：对于差分信号输入（如RS485、编码器），必须同时考虑线-线间的差模保护，以及线-地间的共模保护。
- 系统化设计思维：保护电路的设计离不开与接地、隔离、滤波等系统方案的整体协同。一个良好的系统设计可以为保护电路创造最有利的工作环境。
希望这篇文章能帮你建立起对输入过压保护电路的全局认知，让你的数据采集系统在工业现场拥有最坚硬的头盔和铠甲！
