本案例介绍在Abaqus CAE内建立多级结构分布的Voronoi泰森多边形晶体模型。

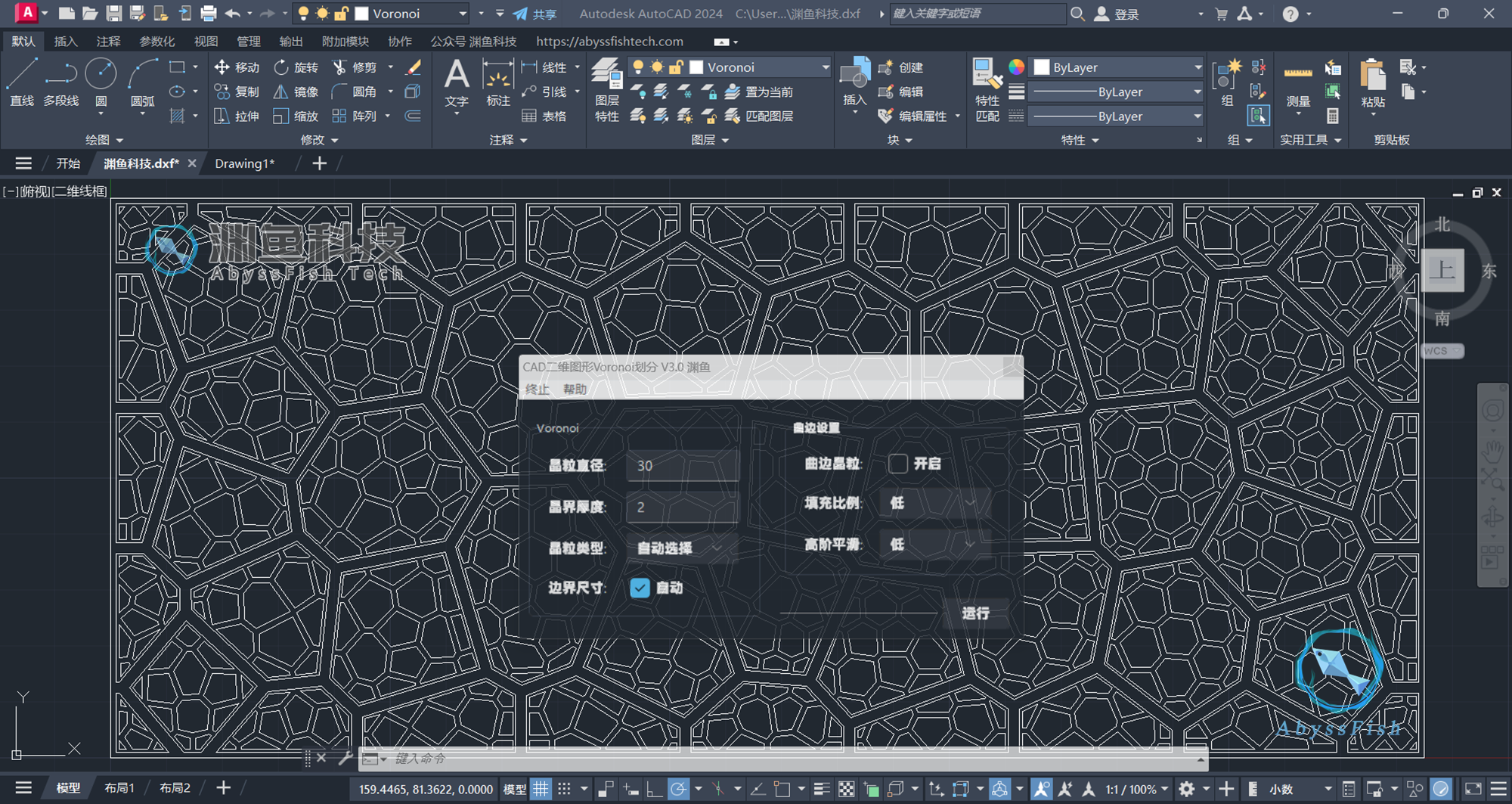

模型通过AutoCAD软件建立，采用CAD二维图形Voronoi划分 V3.0版本，先建立大层次Voronoi晶格，将建立的晶格调整到“0”图层后，再次使用插件调整参数，建立小层次的晶格。

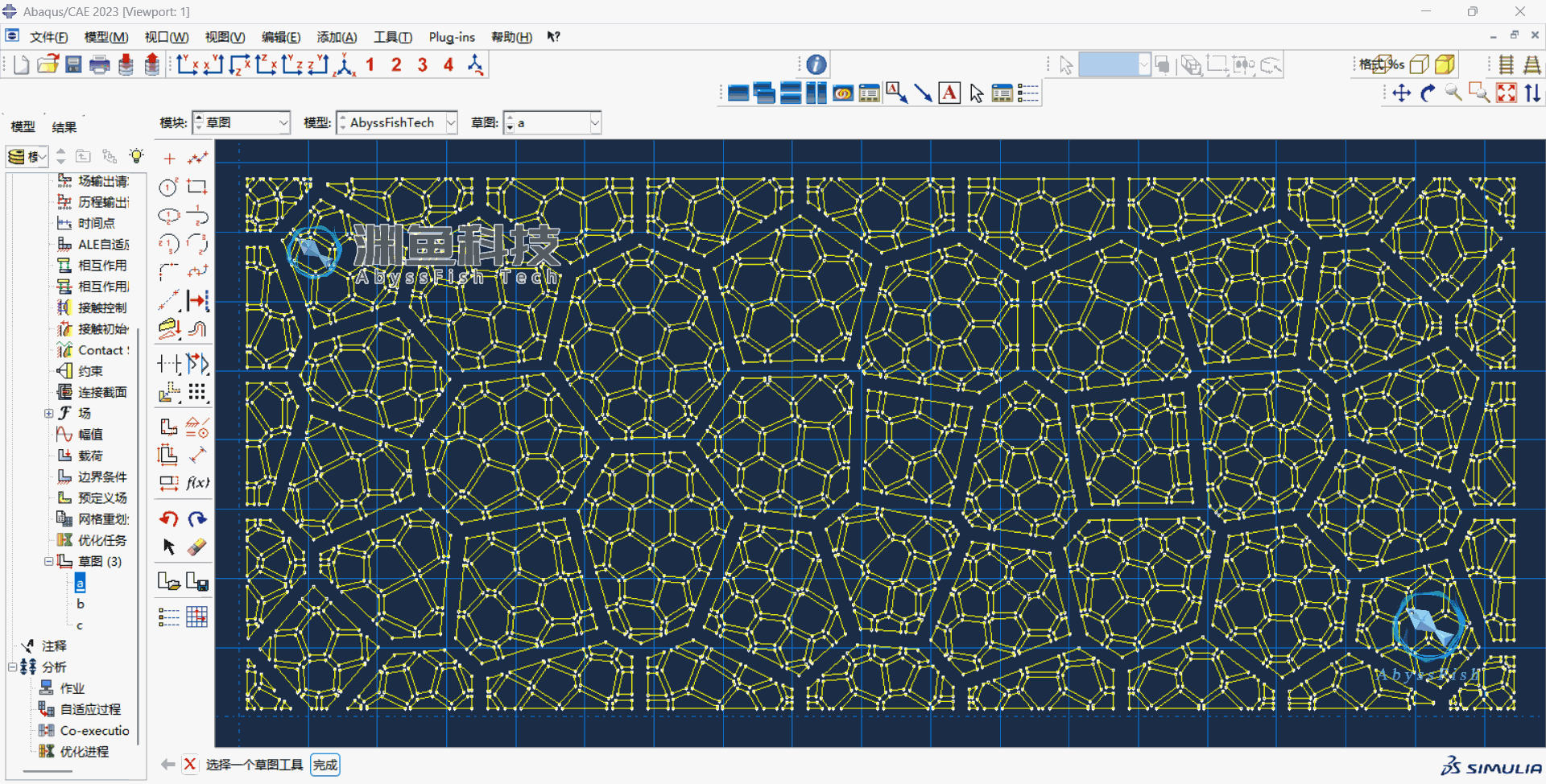

在CAD中将多级晶体结构导出为dxf格式文件后，分别以草图的形式导入到Abaqus内，并通过导入的草图建立部件。

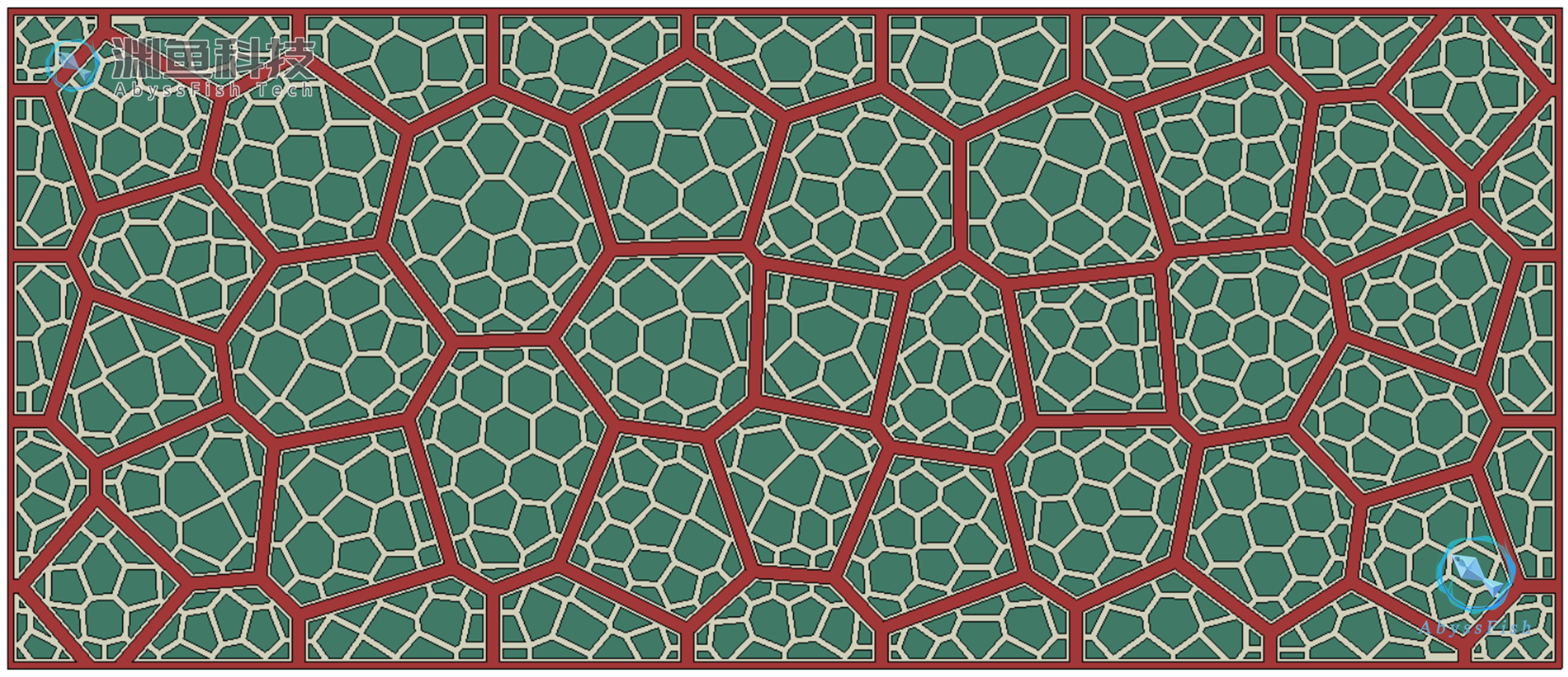

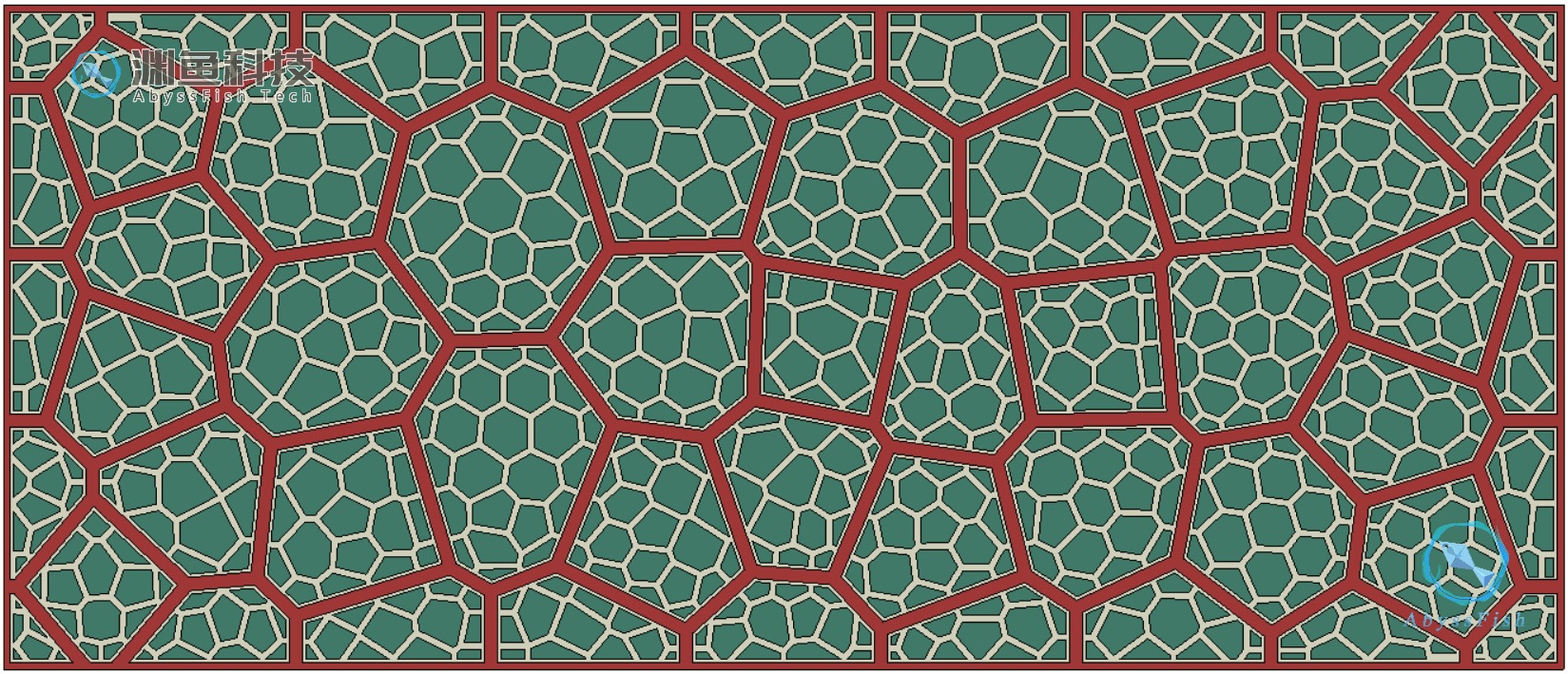

将三部分模型装配为整体。

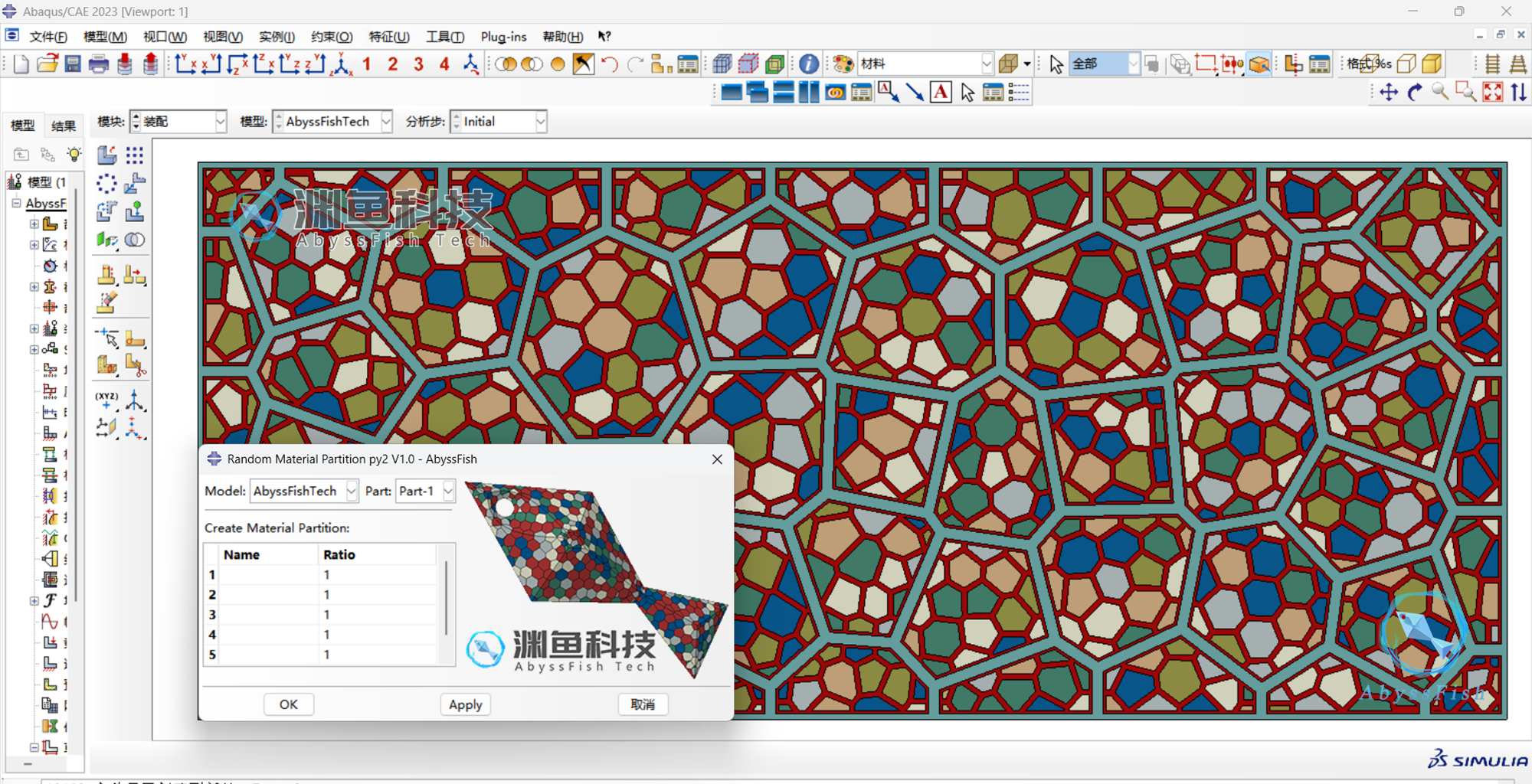

也可采用随机材料插件设置不同的材料占比，实现多晶体结构。

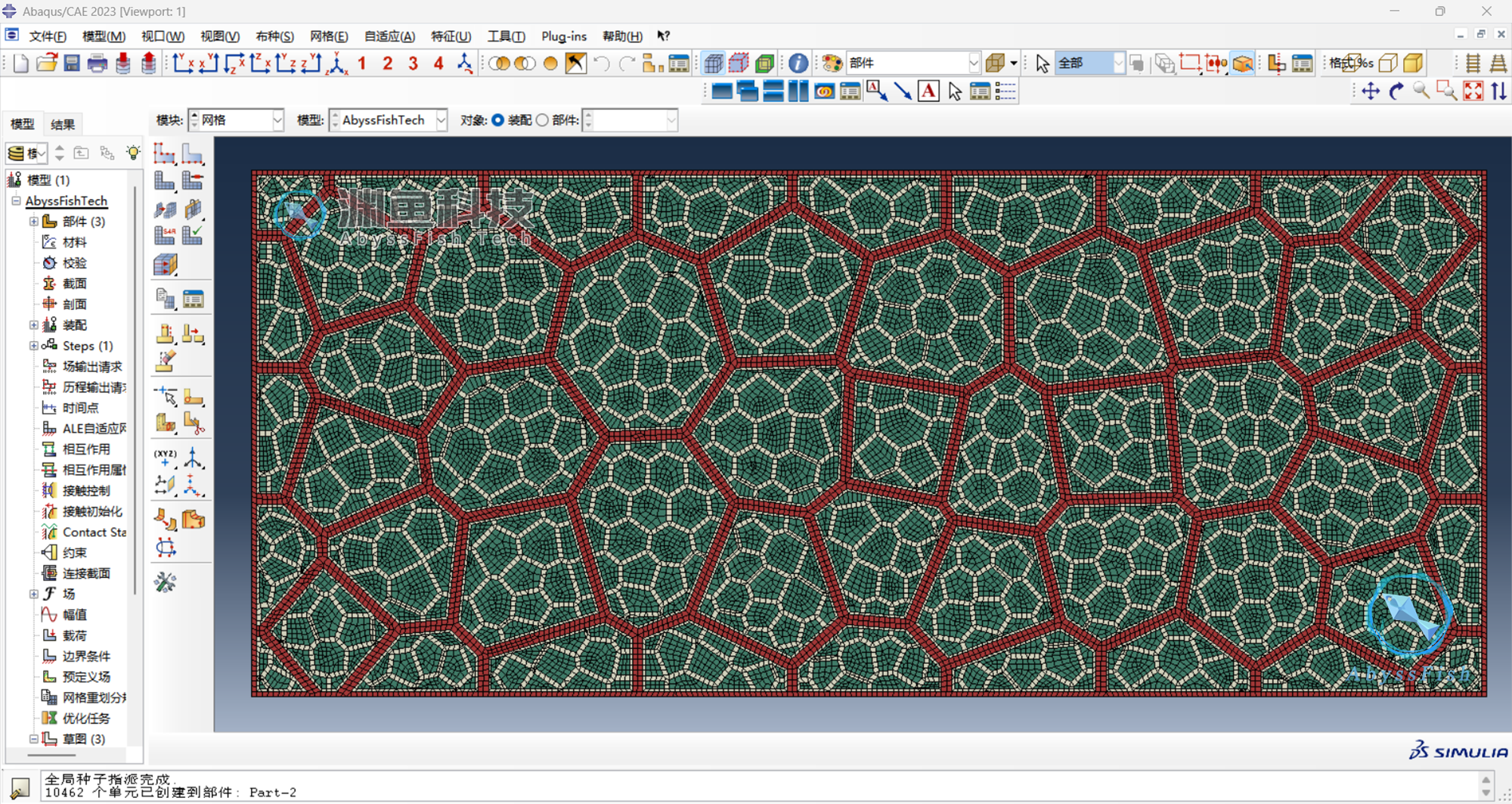

可对多级结构模型划分网格，及完成后续的有限元模拟分析。
