一、环境准备与工具链解析

1.1 核心组件

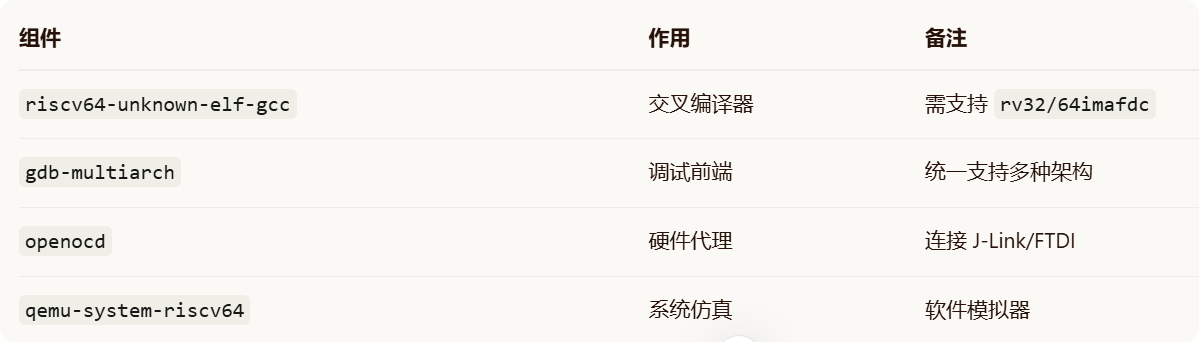

一个标准的 RISC-V GDB 调试环境包含以下组件：

     注意硬件代理可根据目标架构灵活调整，比如RV架构，基本组网拓扑为：GDB+debugserver+CklinkLite.

二、GDB 基础与 RISC-V 架构适配

2.1 启动与连接

针对 RISC-V，GDB 启动时通常需要显式指定架构，避免因识别错误导致的 Remote 'g' packet reply is too long错误。

# 启动 GDB
$ gdb-multiarch firmware.elf

# 进入 GDB Shell 后
(gdb) set architecture riscv:rv64

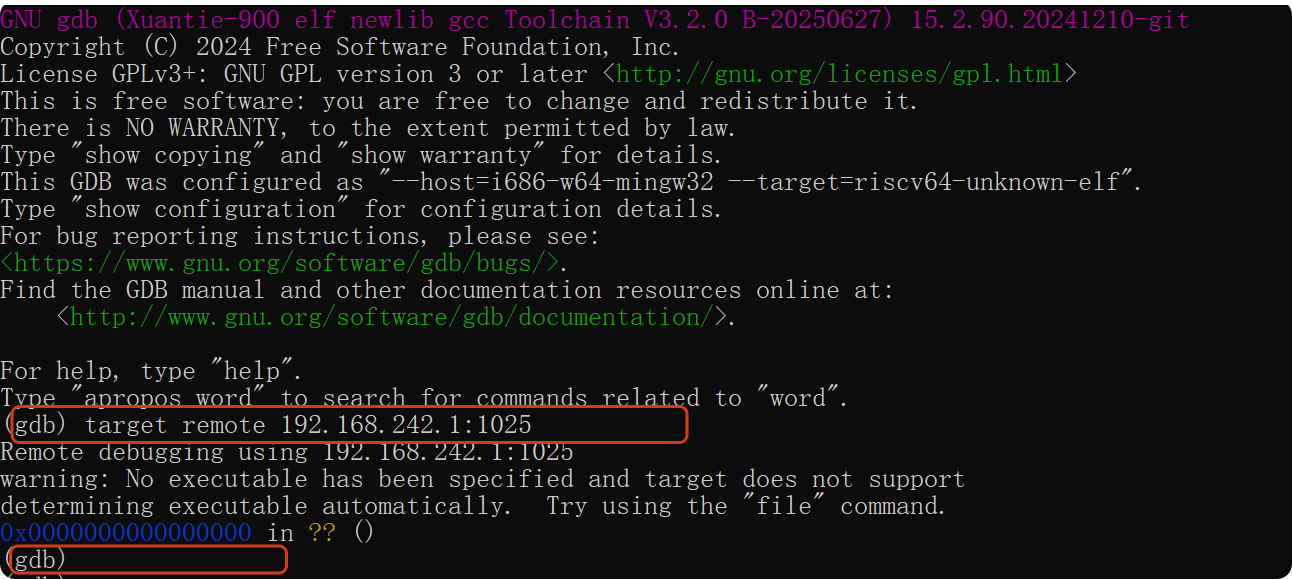

(gdb) target remote :1234  //启动degserver 获取IP地址

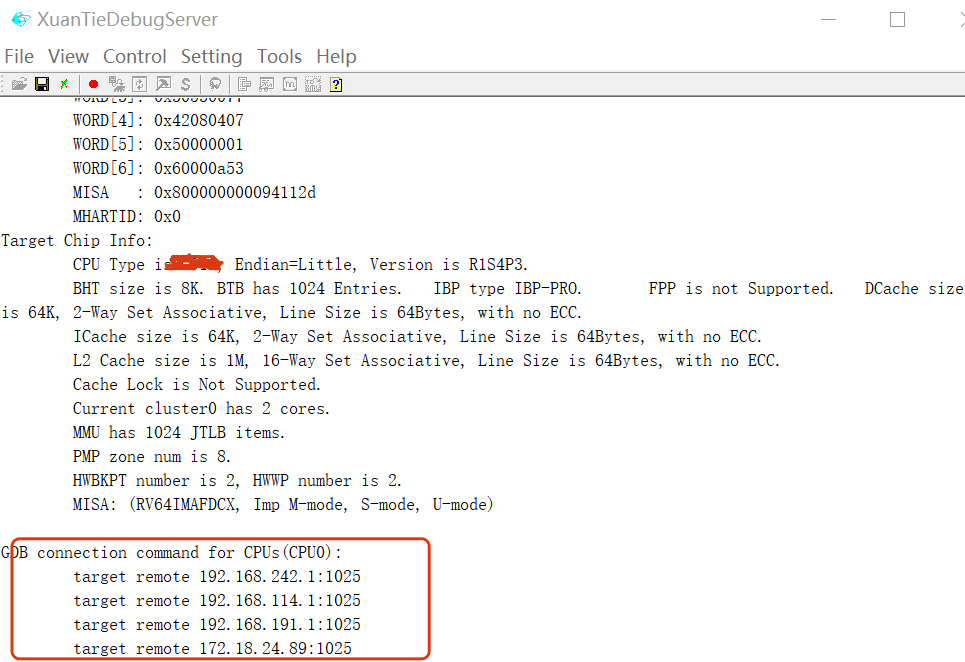

注意 debugserver获取IP时必须处于上电状态,已获取CLink枚举到的硬件IP和端口号：如下图所示

2.2 RISC -V寄存器视角

不同于通用寄存器，RISC-V 拥有丰富的 CSR (Control and Status Registers)。

# 查看通用寄存器
(gdb) info registers

# 查看 CSR (RISC-V 调试的重点)

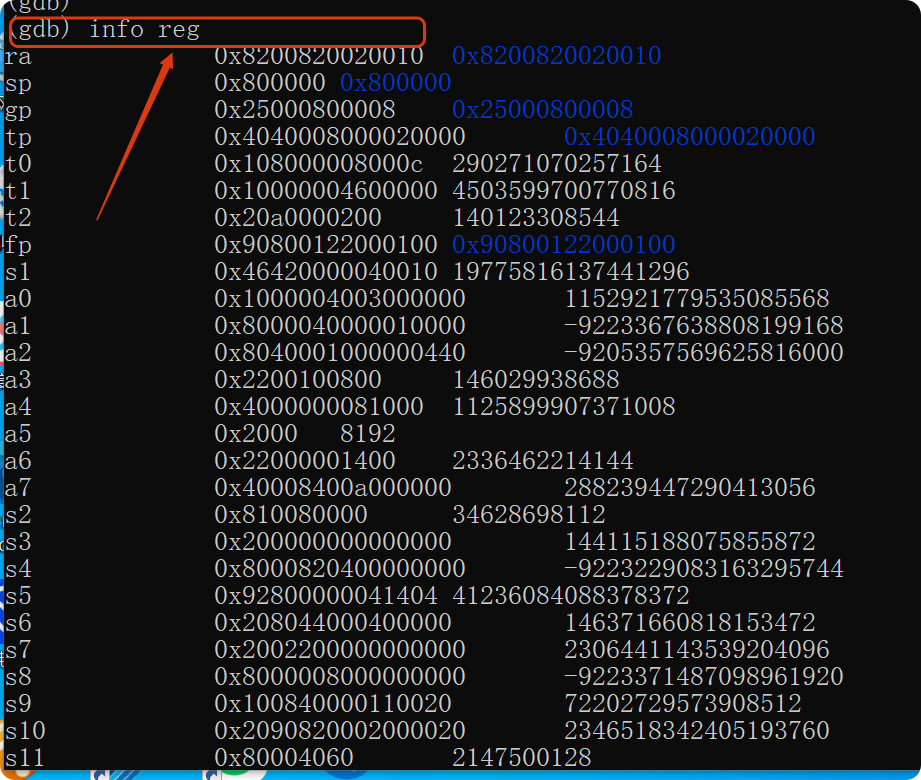

(gdb) info registers csr
(gdb) p $mstatus
(gdb) p $mie
(gdb) p $mcause

2.3 调试环境导入

在上面的bash环境中继续操作一下指令：

1. 导入需要的符号文件（不触碰硬件）
(gdb) file firmware.elf
2. 【关键】将代码加载到目标板内存中
(gdb) load

注意如果是 QEMU 使用 -kernel 启动了，通常不需要这步；
                  如果是 OpenOCD/JTAG，必须执行；

三、硬件调试架构里两类（Trigger）

注意：常规指令不在列举  自学参考官网：Top (Debugging with GDB)

3.1   I-trigger（Instruction Trigger）工作原理

3.1.1  软件 I‑trigger —— 软件断点（最常见的 break）

以 RISC-V 为例：

• GDB 把你要断下来的那条指令暂存，写入一个 ebreak（或等价编码）

• CPU 正常取指执行到那里 → 执行 ebreak→ 进入调试异常 / Debug Mode

• 调试器接管：

  • 把 ebreak还原为原指令（才能继续单步/继续执行）

  • 停住并报告给用户

• 当c时，调试器通常会做一次 re‑insert（再设断点）：要么单步一条再重新写 ebreak，要么利用硬件能力跳过

关键特征

• 不占用硬件寄存器（数量几乎不受限，取决于内存可写性）

• 代价：修改代码区（在某些 ROM/XIP Flash 上不可用）；多线程/多核时需要小心 race（写指令的同时别的核可能在取指）

3.1.2  硬件 I‑trigger —— 硬件指令断点（PC 比较器）

     很多芯片的 Debug Module 内置了少量 PC‑match 寄存器：

• RISC-V Debug Spec 里体现为 trigger（tdata1/tdata2），其中 type=execute

• 匹配地址 + enable → 当 PC == 该地址​ 时硬件直接把 CPU 拉进 Debug Mode

• GDB 层面对应 hb <addr>（hardware break）

关键特征

特征：精准、开销低；数量极少（常见 1～4 个）

    b. MMU/MPU 辅助（访问权限 trick）

特征：更通用（尤其当芯片没那么多硬件 watch 寄存器时），但实现更复杂、可能更慢、对 MMU 状态强依赖。

3.2.2  软件 D‑trigger（GDB 的纯软件 watch）

当 没有任何硬件 watch 可用​ 时，GDB 会退化为：

特征：慢；只能用于非常简单/可控场景。

3.2.3 小结

I‑trigger 的分类:

Software I‑trigger（软件断点）

• 不改代码，适合 ROM / XIP / 不可写代码区

• 数量极少（常见 2～6 个）

• 对 debug module 的实现质量依赖大；

• 3.2  D‑trigger（Data Trigger / Watchpoint）工作原理

• D‑trigger比 I‑trigger"脏"得多，因为 CPU 没有一条固定 PC 能直接告诉你下次会访问哪个数据地址——访问分散在各处

• 3..2.1 硬件 D‑trigger（地址匹配 / 访问类型匹配）

  两种主流硬件实现路子：

  a.专用地址匹配寄存器（更"正统"的 D‑trigger）

• Debug Module 里有少量 地址比较器 + 掩码 + 访问类型选择

• RISC-V：trigger 的 type=load/ type=store（或 load-store），你把监视地址写入 tdata2，配置 tdata1里 match/action 字段

• 当 LSU（Load-Store Unit）发出访问且 地址命中​ 时 → Debug Mode / watchpoint exception

• 调试器把目标页/区域的访问权限改成"不可读/不可写"

• CPU 一旦访问 → Access Fault / Page Fault / Bus Error

• 异常处理路径里调试 stub 判断：是不是"我设的 watch"？是 → 停下来；否 → 恢复

• 单步每条指令（或每个跳转区间），然后检查是否有访问落在你 watch 的地址范围内

• 所以你会看到 GDB 提示类似：Watchpoint 1 (var) deleted because it's a software watchpoint that can't be evaluated

• 原理：代码区指令 ⇒ trap 指令（RISC-V ebreak）

• GDB：break/ b

Hardware I‑trigger（硬件 PC‑match）

• 原理：Debug Module 的比较器匹配 PC

• GDB：hbreak/ hb

D‑trigger 的分类

• Hardware D‑trigger（Addr‑Match）

  • 原理：LSU 访问地址匹配（可选 mask）+ 方向过滤（R/W/RW）

  • GDB：watch/ rwatch/ awatch（走硬件寄存器）

• MMU/MPU fault‑based D‑trigger

  • 原理：改权限 ⇒ fault ⇒ 调试器判定

• Software D‑trigger（纯单步模拟）

  • 原理：GDB 自己模拟"有没有访问那段地址"

  • 特征：慢，且不总是成立（尤其优化/OOO/DMA）

  • Hybrid（常见）：GDB 优先用硬件，不够再 fallback 到软件（不同端口行为不完全一致）

  • 注意：

  • I‑trigger 锚定的是 PC：执行管道里 PC 天然就是一级一级出来的，拦它就一个匹配点。

  • D‑trigger 锚定的是"数据地址"：Load/Store 散布在指令流里，地址可能来自寄存器间接寻址、变址、跨函数别名……

  • 四 GDB映射

  • # ===== I-trigger（指令触发）=====
    break main
    hbreak *_start   // 强制走硬件 PC-match（ target 必须实现）

    # ===== D-trigger（数据触发）=====
    watch  foo          # 写触发（最常见）
    rwatch foo          # 读触发（硬件支持时才真硬件）
    awatch foo          # 读写都触发
    watch *(int *)0x80001000

    查看：

  • info  +指令

  • info breakpoints   # 可看到哪些是 hw 哪些是 sw
