实验目的

1. 深入掌握FOC矢量控制中反Park（逆Park）变换的基本原理与物理意义，明确两相旋转dq坐标系还原为两相静止αβ坐标系的变换逻辑。

2. 基于正交矩阵特性完成反Park变换完整、详细的数学公式推导，厘清正Park变换与反Park变换的矩阵逆运算关系。

3. 搭建MATLAB/Simulink反Park变换仿真模型，熟悉反Park变换的建模实现方法，掌握FOC后级坐标重构流程。

4. 通过观测反Park变换输入、输出波形，验证变换的可逆性、准确性与无失真特性，深刻理解FOC系统“直流解耦控制、交流矢量重构”的核心思想，为SVPWM调制学习奠定基础。

2 实验原理

2.1 FOC系统反Park变换工程作用

在永磁同步电机磁场定向控制（FOC）系统中，为实现电流解耦控制，需通过正Park变换将两相静止α-β坐标系下的交流电流转换为dq旋转坐标系下的直流电流。直流形式的励磁电流、转矩电流可通过PI控制器实现独立调节。

控制器输出的控制量为dq坐标系下的直流电压指令，无法直接用于三相逆变调制，必须通过反Park变换（逆Park变换）将旋转坐标系下的直流控制量还原为静止α-β坐标系下的正交交流矢量，再送入SVPWM模块生成三相PWM驱动信号。因此，反Park变换是FOC控制系统后半段必不可少的核心环节，是连接电流闭环控制与PWM调制的关键桥梁。

2.2 正Park变换基础回顾

正Park变换实现两相静止αβ坐标系向两相旋转dq坐标系的转换，以电机转子电角度 θ 为旋转基准，其标准矩阵公式为：

定义旋转变换矩阵：

该矩阵为正交矩阵，正交矩阵具备核心数学性质：矩阵的逆矩阵等于矩阵的转置矩阵，即 R-1(θ)=RT(θ)，该性质是反Park变换公式推导的核心依据。

2.3 反Park变换详细公式推导

反Park变换的核心目标：已知旋转坐标系直流分量 id、iq 与转子电角度 θ，逆向求解静止坐标系交流分量 iα、iβ。

由正Park变换公式可得：

为求解 iα、iβ，等式左右同时左乘逆矩阵 ：

根据矩阵运算性质，R-1(θ)R(θ)=E（单位矩阵），单位矩阵与矢量相乘不改变矢量大小，化简得：

结合正交矩阵转置特性，求得逆矩阵：

代入得到反Park变换标准矩阵公式：

展开矩阵乘法运算，拆分得到工程仿真与程序编程使用的标量公式：

2.4 反Park变换物理意义与变换特性

1. 坐标逆向重构：反Park变换将旋转同步坐标系下的直流控制量，重新还原为静止坐标系下的空间正交交流矢量，实现控制信号从“旋转域”到“静止域”的逆向映射。

2. 控制系统衔接作用：PI调节器输出的直流电压量无法直接调制，必须通过反Park变换重构为α、β交流矢量，为SVPWM算法提供合法输入信号。

3. 无损可逆特性：正Park变换与反Park变换互为严格逆运算，理想仿真条件下，信号经过“正变换+逆变换”后无幅值、相位、频率损耗，坐标变换体系具备完整性与可逆性。

3 Simulink仿真模型搭建

3.1 整体仿真模型结构

本次仿真搭建完整的坐标变换闭环仿真模型，整体包含三相正弦信号源、Clark变换模块、正Park变换模块、反Park变换模块、转子角度发生模块以及多路波形观测模块。信号流程为：三相电流→Clark变换→正Park变换（交流转直流）→反Park变换（直流还原交流），完整复现FOC前后级坐标变换流程。

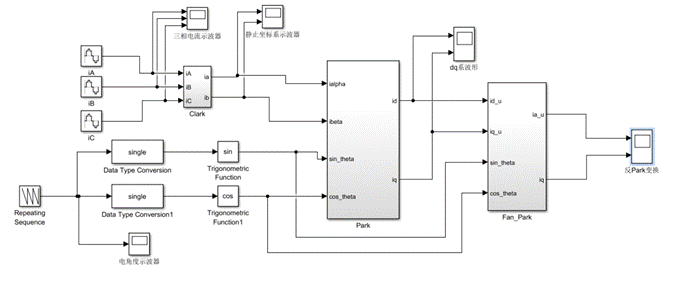

图1 整体Simulink反Park变换仿真模型

3.2 反Park变换子系统搭建

严格依据推导的反Park变换标量公式搭建仿真电路，调用三角函数模块生成 cos⁡θ、sin⁡θ，搭配乘法模块、加法模块、减法模块完成运算组合，精准实现 iα、iβ 的重构计算，子系统运算逻辑与理论公式完全对应。

4 仿真参数设置

本次仿真参数配置简洁常规，以稳定复现变换效果为目标，具体设置如下：

1. 三相电流信号源：幅值18A，频率50Hz，三相相位互差120°，采样时间10μs，输出标准三相对称正弦电流。

2. 转子角度模块：输出0~2π周期锯齿波信号，模拟电机匀速旋转电角度信号。

3. 仿真求解器：固定步长ode4算法，仿真时长1.2s，步长10μs，保证波形平滑稳定。

4. 变换子系统：所有运算模块系数严格匹配理论推导公式，无额外修正参数。

5 实验结果与分析

5.1 反Park变换输入信号波形

反Park变换的输入信号为正Park变换输出的dq轴电流信号，稳态下波形平直、幅值恒定，为标准直流信号，无交流波动与畸变，满足反Park变换的输入要求。该直流信号是三相交流电流经解耦后的控制基准量。

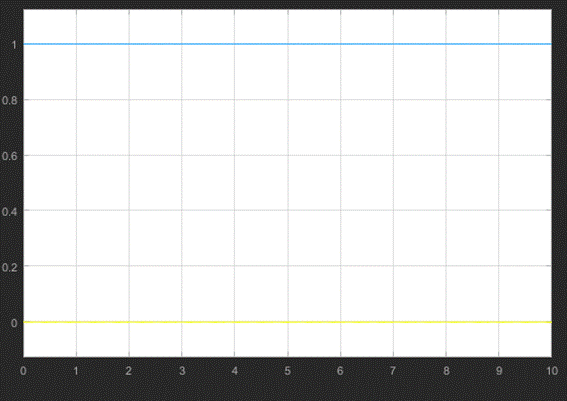

图2 反Park变换输入直流信号波形图

5.2 反Park变换输出信号波形

经过反Park变换运算后，恒定的dq直流信号成功重构为α、β两相交流正弦信号。两路波形相位严格相差90°，空间正交特性良好，幅值、频率与前级Clark变换输出波形完全一致，无衰减、无偏移、无畸变。

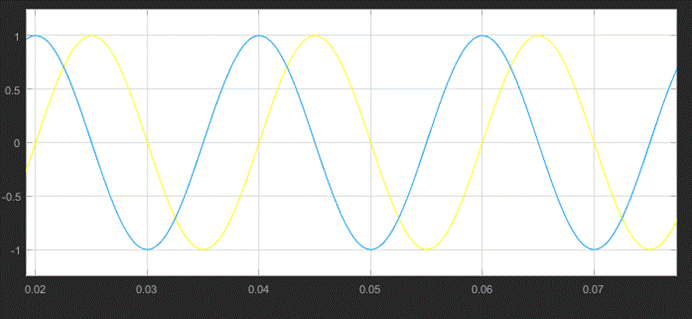

图3 反Park变换输出交流信号波形图

5.3 综合结果分析

1. 仿真结果完全契合理论推导，反Park变换可精准实现直流dq分量到正交αβ交流分量的逆向转换，算法功能可靠。

2. 变换前后信号无能量损耗、无相位失真，验证了正、反Park变换的严格可逆性与正交矩阵变换的无损特性。

3. 波形变化直观体现了FOC控制核心逻辑：交流电流解耦为直流便于控制，控制完成后再重构为交流矢量用于调制，完整实现了电机矢量控制的信号闭环流程。

6 实验结论

1. 本次实验完整推导了反Park变换的数学公式，从矩阵正交性、逆运算原理层面透彻掌握了旋转变坐标系向静止坐标系转换的理论基础，厘清了正、反Park变换的内在关联。

2. 成功搭建Simulink反Park变换仿真模型，模型结构合理、运算逻辑准确，能够稳定实现交流矢量的逆向重构功能。

3. 仿真波形验证了反Park变换的准确性与无损可逆性，证明其可以完美还原静止坐标系下的正交交流矢量，满足FOC控制系统工程应用要求。

4. 本次实验完善了FOC坐标变换知识体系，完整掌握了Clark、正Park、反Park三级坐标变换的原理与仿真实现，为后续SVPWM调制、双闭环矢量控制系统的学习与搭建提供了坚实的理论与仿真基础。
