工业 Modbus 通信开发利器 exmodbus
作为工业通信的标准协议，Modbus 大量应用于温湿度传感器、PLC、变频器等设备。传统开发方式要处理大量底层通信细节，增加了开发工作量与出错概率。
针对这一行业痛点，LuatOS 上线exmodbus扩展库，一站式封装协议底层能力，完美兼容合宙 LuatOS 模组及工业引擎产品，依托配套硬件与开源案例，助力开发者快速完成 Modbus 通信功能开发。
一、必看的Modbus基础知识
Modbus最初由Modicon（现为施耐德电气旗下品牌）于1979年开发，是一种用于可编程逻辑控制器（PLC）之间通信的工业通信协议。
由于其简单、开放、免费且易于实现，Modbus已成为工业自动化领域最广泛使用的通信协议之一，被广泛应用于工业控制、楼宇自动化、能源管理、智能仪表等场景。
1.1 Modbus三种常见通信模式
Modbus协议采用主从架构，最初基于串行通信（Modbus RTU和Modbus ASCII），后扩展支持以太网传输（Modbus TCP）。
1）Modbus RTU
-
传输介质：RS485/RS232串行通信；
-
编码格式：二进制，报文紧凑；
-
校验方式：CRC16；
-
报文结构：[从站地址][功能码][数据][CRC16校验]
-
典型示例：
请求:01 03 00 00 00 02C40B
响应:01 03 04 00 01 00 05 6B F0
2）Modbus ASCII
-
传输介质：RS485/RS232串行通信；
-
编码格式：ASCII字符，报文可读性强；
-
校验方式：LRC；
-
报文结构：[:][从站地址][功能码][数据][LRC校验][\r\n]
-
典型示例：
:010300000002BA\r\n
3）Modbus TCP
-
传输介质：以太网等；
-
编码格式：二进制，在RTU基础上增加了MBAP头；
-
校验方式：无需校验位，直接通过TCP/IP传输；
-
报文结构：[MBAP头][功能码][数据]
-
典型示例：
请求:00 01 00 00 00 06 01 03 00 00 00 02
p应:00 01 00 00 00 07 01 03 04 00 01 00 05
1.2 Modbus四种基本数据类型

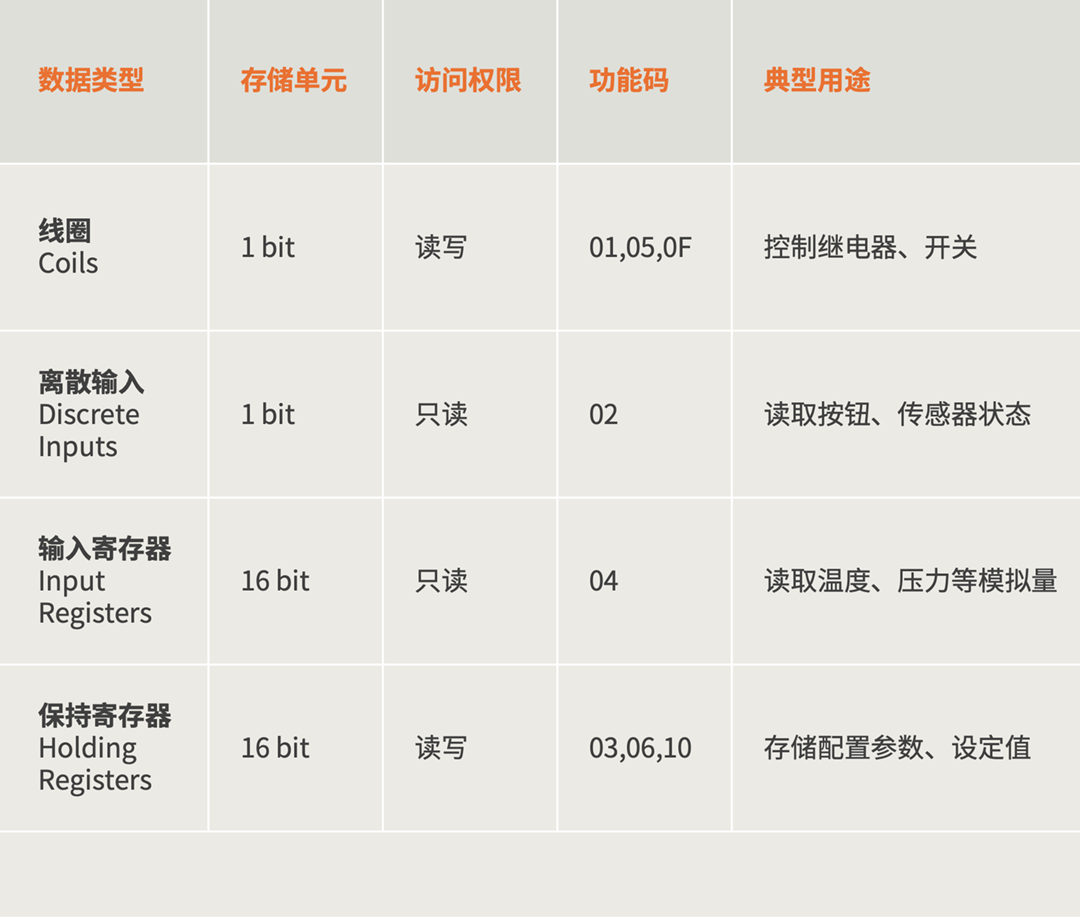

Modbus定义了四种数据对象：线圈、离散输入、输入寄存器和保持寄存器，并通过功能码实现设备间的数据交换。
二 exmodbus库核心API函数速览
LuatOS的exmodbus库从工业应用实际需求出发，将复杂的协议细节封装为简洁易用的API，使开发者能够专注于业务逻辑，从而有效缩短项目周期、降低维护成本。
最新API文档详见： https://docs.openluat.com/osapi/ext/exmodbus/
2.1 exmodbus.create(config)
函数功能： 创建并返回一个新的modbus主/从站实例。
简要示例：
含义说明：modbus 实例对象；
数据类型：table；
取值范围：暂无；
返回值示例：-- 创建 modbus RTU 主站
local create_config = {
-- 串口配置参数；
mode = exmodbus.RTU_MASTER, -- 通信模式：RTU 主站
uart_id = 1, -- 串口 ID：uart1
baud_rate = 115200, -- 波特率：115200
data_bits = 8, -- 数据位：8
stop_bits = 1, -- 停止位：1
parity_bits = uart.None, -- 校验位：无校验
byte_order = uart.LSB, -- 字节顺序：小端序
rs485_dir_gpio = 23, -- RS485 方向转换 GPIO 引脚
rs485_dir_rx_level = 0 -- RS485 接收方向电平：0 为低电平，1 为高电平
}
local rtu_master = exmodbus.create(config)
2.2 modbus:read(config)
函数功能： 主站向从站发送读取操作请求（阻塞接口）；支持通过“字段参数方式”或“原始帧方式”传入config配置参数。
简要示例：
-- 1. 创建主站
-- 2. 执行读取请求
local result = modbus:read(read_config)
-- 3. 判断从站响应状态
if result.status == exmodbus.STATUS_SUCCESS then
log.info("收到响应数据且数据有效")
elseif result.status == exmodbus.STATUS_DATA_INVALID then
log.info("收到响应数据但数据损坏/校验失败")
elseif result.status == exmodbus.STATUS_EXCEPTION then
log.info("收到 modbus 标准异常响应")
elseif result.status == exmodbus.STATUS_TIMEROUT then
log.info("无任何响应（超时）")
end
2.3 modbus:write(config)
函数功能： 主站向从站发送写入操作请求（阻塞接口）；支持通过“字段参数方式”或“原始帧方式”传入config配置参数。
简要示例：
-- 1. 创建主站
-- 2. 执行写入请求
local result = modbus:write(write_config)
-- 3. 判断从站响应状态
if result.status == exmodbus.STATUS_SUCCESS then
log.info("收到响应数据且数据有效")
elseif result.status == exmodbus.STATUS_DATA_INVALID then
log.info("收到响应数据但数据损坏/校验失败")
elseif result.status == exmodbus.STATUS_EXCEPTION then
log.info("收到 modbus 标准异常响应")
elseif result.status == exmodbus.STATUS_TIMEROUT then
log.info("无任何响应（超时）")
end
2.4 modbus:destroy()
函数功能： 销毁已创建的主/从站示例对象。
简要示例：
1 modbus:destroy()
2.5 modbus:on(callback)
函数功能： 此接口仅限设备做从站时使用；当收到主站请求数据时，通过callback通知应用脚本处理；应用脚本处理完之后，在callback中通知返回值，告知exmodbus扩展库返回给主站。
简要示例：
-- 0. 初始化一些参数
-- 当前从站地址（ID 号）
local SLAVE_ID = 1
-- 寄存器映射表（按类型组织）
local modbus_data = {
coils = {}, -- 线圈，可读可写，布尔值 (0/1)
inputs = {}, -- 输入状态，只读，布尔值 (0/1)
input_registers = {}, -- 输入寄存器，只读，16 位无符号整数
holding_registers = {} -- 保持寄存器，可读可写，16 位无符号整数
}
-- 初始化一些默认值，便于测试
for i = 0, 3 do
modbus_data.coils[i] = 0
modbus_data.inputs[i] = 1
modbus_data.input_registers[i] = 100 + i
modbus_data.holding_registers[i] = 200 + i
end
-- 1. 创建从站
-- 2. 注册主站请求处理回调函数
local function callback(request)
log.info("exmodbus_test", "收到主站请求")
-- 检查从站 ID 是否匹配
if request.slave_id ~= SLAVE_ID then
log.info("exmodbus_test", "从站 ID 不匹配，请求从站 ID 为", request.slave_id, "，当前从站 ID 为", SLAVE_ID)
return nil
end
-- 根据功能码和寄存器类型，匹配对应的数据表
local data_table = nil
local is_write = false -- 标记是否为写操作
-- 检查请求的功能码是否支持
if request.func_code == exmodbus.READ_COILS then -- 读线圈
data_table = modbus_data.coils
elseif request.func_code == exmodbus.READ_DISCRETE_INPUTS then -- 读离散输入
data_table = modbus_data.inputs
elseif request.func_code == exmodbus.READ_HOLDING_REGISTERS then -- 读保持寄存器
data_table = modbus_data.holding_registers
elseif request.func_code == exmodbus.READ_INPUT_REGISTERS then -- 读输入寄存器
data_table = modbus_data.input_registers
elseif request.func_code == exmodbus.WRITE_SINGLE_COIL or request.func_code == exmodbus.WRITE_MULTIPLE_COILS then -- 写单个/多个线圈
is_write = true
data_table = modbus_data.coils
elseif request.func_code == exmodbus.WRITE_SINGLE_HOLDING_REGISTER or request.func_code == exmodbus.WRITE_MULTIPLE_HOLDING_REGISTERS then -- 写单个/多个保持寄存器
is_write = true
data_table = modbus_data.holding_registers
else
-- 不支持的功能码
log.info("exmodbus_test", "不支持的功能码: ", request.func_code)
return exmodbus.ILLEGAL_FUNCTION
end
-- 检查数据地址是否有效
local end_addr = request.start_addr + request.reg_count - 1
-- 假设每种寄存器的最大地址是 3 (即 0 - 3)
if request.start_addr < 0 or end_addr > 3 then
log.info("exmodbus_test", "数据地址超出范围，起始地址为", request.start_addr, "结束地址为", end_addr)
return exmodbus.ILLEGAL_DATA_ADDRESS
end
-- 处理读取操作
if not is_write then
-- 构造响应数据表
local response = {}
for i = 0, request.reg_count - 1 do
local addr = request.start_addr + i
response[addr] = data_table[addr]
end
log.info("exmodbus_test", "读取成功，返回数据: ", table.concat(response, ", "))
return response
end
-- 处理写入操作
if is_write then
-- 执行写入操作
for i = 0, request.reg_count - 1 do
local addr = request.start_addr + i
data_table[addr] = request.data[addr]
log.info("exmodbus_test", "写入成功，写入地址: ", addr, "写入数据: ", request.data[addr])
end
return {} -- 返回空表表示成功
end
end
-- 3. 注册主站请求处理回调函数
modbus:on(callback)
2.6 exmodbus.debug(enable)
函数功能： 设置debug开关，开启后会打印接收和发送的原始数据。
简要示例：
1-- 开启 debug模式;
2 exmodbus.debug(true)
3
4-- 关闭debug模式;
5 exmodbus.debug(false)
6
三 开源示例快速上手
为帮助行业客户快速评估和落地，在LuatOS官方仓库的demo/modbus目录下提供了完整的开源示例代码，涵盖TCP主站/从站应用、RTU主站/从站应用、485温湿度传感器读取等功能模块。
以Air8000系列开发板为例：
-
**Modbus最新示例源码：**https://gitee.com/openLuat/LuatOS/tree/master/module/Air8000/demo/modbus
-
Modbus实操教程详见：https://docs.openluat.com/air8000/luatos/app/modbus/
