二自由度1/4汽车半主动悬架系统建模及振动特性分析

摘要

汽车悬架系统是隔离路面振动、保障行驶平顺性与操纵稳定性的核心部件，半主动悬架凭借能耗低、结构简单、减振性能优异的优势，成为当前汽车悬架领域的研究热点。本文以二自由度1/4汽车半主动悬架为研究对象，基于线性系统特性完成悬架物理模型构建，通过力学原理完成系统阻尼振动微分方程的理论推导，依托Simulink平台搭建对应的仿真模型。在此基础上，分别从悬架刚度、悬架阻尼、轮胎刚度三个核心结构参数维度，探究各参数变化对车身垂直加速度、车身位移两大关键振动响应指标的影响规律，系统剖析半主动悬架的振动特性。研究结果可为半主动悬架的参数匹配、结构优化及性能提升提供理论依据与仿真支撑，对改善汽车行驶平顺性具有实际工程意义。

关键词：二自由度悬架；1/4汽车模型；半主动悬架；建模；振动特性；Simulink仿真

1 绪论

1.1 研究背景与意义

随着汽车工业的快速发展，消费者对汽车行驶舒适性、操控稳定性的要求持续提升。汽车行驶过程中，路面凹凸不平产生的激励会通过轮胎、悬架传递至车身，引发车身振动，不仅影响驾乘体验，还会加剧车身零部件磨损、降低车辆使用寿命。悬架系统作为车身与车轮之间的弹性连接装置，承担着缓冲路面冲击、衰减车身振动的核心作用，其动态性能直接决定车辆的行驶品质。

目前汽车悬架主要分为被动悬架、主动悬架与半主动悬架三类。被动悬架参数固定，无法适配复杂多变的路面工况，减振性能存在明显局限；主动悬架减振效果优异，但结构复杂、能耗高、成本昂贵，难以大规模普及；半主动悬架可根据行驶工况实时调节阻尼参数，兼顾了被动悬架的经济性、可靠性与主动悬架的可调性、优减振性，综合性能优势显著，广泛应用于乘用车、商用车等各类车型。

1/4汽车悬架模型可精准反映车辆单轮垂直振动特性，忽略车身俯仰、侧倾等复杂运动，模型简洁且针对性强，是悬架振动特性研究的经典简化模型。二自由度结构能够完整表征车身簧载质量与车轮簧下质量的垂直振动规律，可有效覆盖悬架系统的核心振动模态。因此，开展二自由度1/4汽车半主动悬架建模与振动特性分析，明确结构参数对悬架振动响应的影响机制，对优化悬架设计、提升车辆行驶平顺性具有重要的理论与工程价值。

1.2 国内外研究现状

国外针对半主动悬架的研究起步较早，诸多学者围绕悬架建模、参数优化、振动控制等方面开展了大量研究。早期研究多基于线性简化模型完成悬架动力学分析，验证了阻尼可调式半主动悬架的减振优势；后续研究逐步结合仿真技术与试验测试，探究刚度、阻尼参数的匹配规律，提出了多种悬架参数自适应控制策略，大幅提升了复杂路面下的悬架适配性能。

国内相关研究近年来发展迅速，众多高校与科研机构聚焦半主动悬架的建模优化与振动特性分析。多数研究依托1/4简化模型开展动力学仿真，验证了结构参数对悬架振动响应的影响，但部分研究参数分析维度单一，未系统对比悬架刚度、阻尼及轮胎刚度的差异化影响机制。同时，部分研究过度依赖公式推导，缺乏与仿真模型的深度结合，工程指导性有限。本文基于线性特性构建精准的二自由度半主动悬架物理模型，完整完成动力学机理推导，并结合仿真手段系统分析三大核心参数的振动影响规律，弥补现有研究的不足。

1.3 主要研究内容

本文以二自由度1/4汽车半主动悬架为研究对象，核心研究内容如下：一是基于线性系统基本特性，简化车辆结构，构建二自由度1/4汽车半主动悬架物理模型，明确模型核心组成与力学关系；二是基于牛顿力学定律，完成悬架系统阻尼振动微分方程的理论推导，厘清系统振动动力学机理；三是依托Simulink平台搭建与理论模型对应的仿真模型，完成仿真模块选型、参数设置与模型校验；四是控制单一变量，分别分析悬架刚度、悬架阻尼、轮胎刚度变化对车身加速度、车身位移的影响规律，系统剖析悬架系统振动特性；最后总结各参数的最优匹配规律，为半主动悬架优化设计提供参考。

2 二自由度1/4半主动悬架物理模型构建

2.1 模型简化依据与假设

汽车整车悬架系统为多自由度复杂振动系统，包含车身俯仰、侧倾、垂直振动及车轮跳动等多种运动模态，直接建模分析难度大、冗余度高。为聚焦悬架垂直振动核心特性，本文采用1/4汽车简化模型，仅研究单轮对应的车身与车轮垂直振动规律，同时结合线性系统特性完成模型简化，为后续动力学推导与仿真分析奠定基础。

为保证模型科学性与计算可行性，结合悬架线性工作特性，提出如下建模假设：忽略车身横向、纵向运动及俯仰、侧倾运动，仅考虑垂直方向振动；将车身对应单轮承载部分简化为集中簧载质量，车轮简化为集中簧下质量；悬架弹性元件、轮胎均满足线性弹性特性，阻尼元件满足线性阻尼特性；忽略车架、车轮的结构形变，视为刚性体；忽略摩擦、空气阻力等次要干扰因素；路面激励为垂直方向输入，无水平分量。

2.2 二自由度半主动悬架物理模型搭建

基于上述简化假设，构建二自由度1/4汽车半主动悬架物理模型，模型包含两大核心振动单元，对应两个系统自由度，分别为车身簧载质量垂直振动自由度、车轮簧下质量垂直振动自由度。模型核心组成包括簧载质量、簧下质量、半主动阻尼可调减振器、悬架弹性元件、轮胎弹性元件。

其中，簧载质量代表车身及车架的单轮承载质量，是悬架系统主要的振动载体；簧下质量代表车轮、轮毂等随车轮跳动的零部件质量；悬架刚度元件与半主动阻尼减振器并联布置，连接簧载质量与簧下质量，负责缓冲振动、衰减振动能量，且半主动减振器可实现阻尼参数的动态调节；轮胎刚度元件布置于簧下质量与路面之间，模拟轮胎的弹性缓冲作用，承担路面激励传递的功能。该模型完全贴合线性振动系统特性，各元件力学响应与形变量呈线性关联，能够精准反映半主动悬架的基础振动特性。

3 悬架系统动力学机理推导

3.1 力学关系分析

基于构建的二自由度半主动悬架物理模型，系统振动过程中主要承受弹性力、阻尼力与路面激励力的共同作用。当路面产生凹凸激励时，路面位移激励通过轮胎传递至簧下质量，引发簧下质量垂直振动；振动通过悬架刚度元件与阻尼元件传递至簧载质量，进而产生车身振动。

振动过程中，悬架弹性元件的弹性力由车身与车轮的相对位移决定，阻尼元件的阻尼力由车身与车轮的相对振动速度决定，轮胎弹性力由车轮与路面的相对位移决定。半主动悬架的核心特性为阻尼力可实时调节，相较于被动悬架，可根据振动状态改变阻尼参数，实现振动的自适应衰减，这也是半主动悬架减振性能更优的核心机理。

3.2 阻尼振动微分方程推导

依托牛顿第二定律，结合系统受力平衡关系，分别对簧载质量、簧下质量进行受力分析，推导系统阻尼振动微分方程。针对簧载质量，其振动受力由悬架弹性回复力、阻尼减振器阻尼力平衡，外力仅为悬架系统内部作用力，无直接路面外力输入；针对簧下质量，其振动受力包含悬架弹性力、阻尼力与轮胎弹性力，同时承受路面位移激励带来的外部载荷。

通过对两个质量单元分别建立垂直方向受力平衡关系，结合线性弹性与线性阻尼特性，消去中间力学变量后，最终得到二自由度1/4半主动悬架系统的耦合型阻尼振动微分方程组。该方程组完整描述了车身位移、车轮位移随时间的变化规律，明确了悬架刚度、阻尼、轮胎刚度、簧载质量、簧下质量等参数与系统振动响应的内在关联，为后续仿真建模与振动特性分析提供了核心理论支撑，精准揭示了半主动悬架的动力学振动机理。

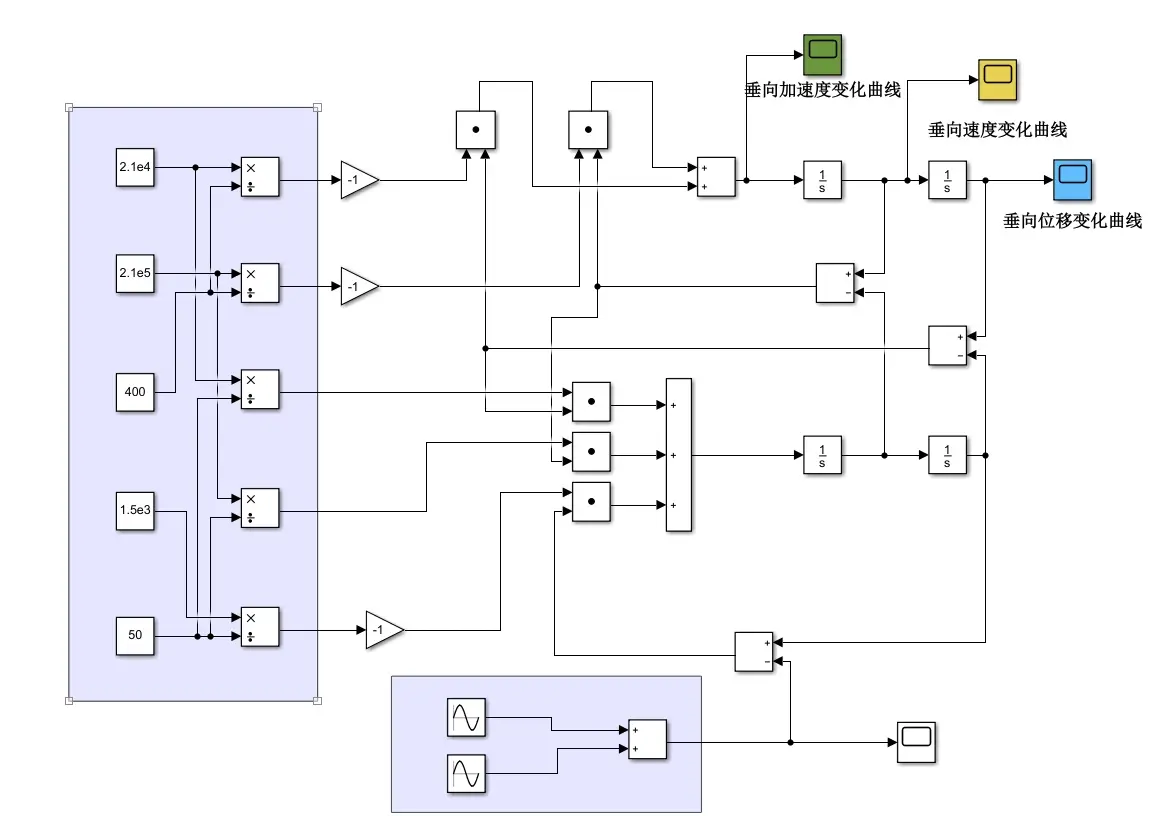

4 基于Simulink的悬架系统仿真模型搭建

4.1 仿真平台与建模思路

本文采用Matlab/Simulink仿真平台完成二自由度半主动悬架模型搭建，该平台具备可视化建模、动态仿真、数据采集分析的优势，可精准复现悬架系统的动态振动过程。基于前文推导的动力学微分方程，采用模块化建模思路，将复杂悬架系统拆解为路面激励模块、质量振动模块、弹性力计算模块、阻尼力计算模块、信号检测与输出模块，各模块独立运行且相互耦合，贴合实际悬架力学工作机制。

4.2 仿真模块搭建与参数设置

路面激励模块选用标准随机路面激励模型，模拟常规铺装路面的凹凸激励特性，保证仿真工况贴合实际行车场景；振动主体模块通过积分模块构建位移、速度、加速度的动态求解关系，分别对应簧载质量与簧下质量的双自由度振动响应；弹性力与阻尼力模块基于线性力学特性搭建，根据相对位移、相对速度实时计算悬架弹性力、轮胎弹性力与半主动阻尼力，可灵活调整刚度、阻尼参数，满足变量分析需求。

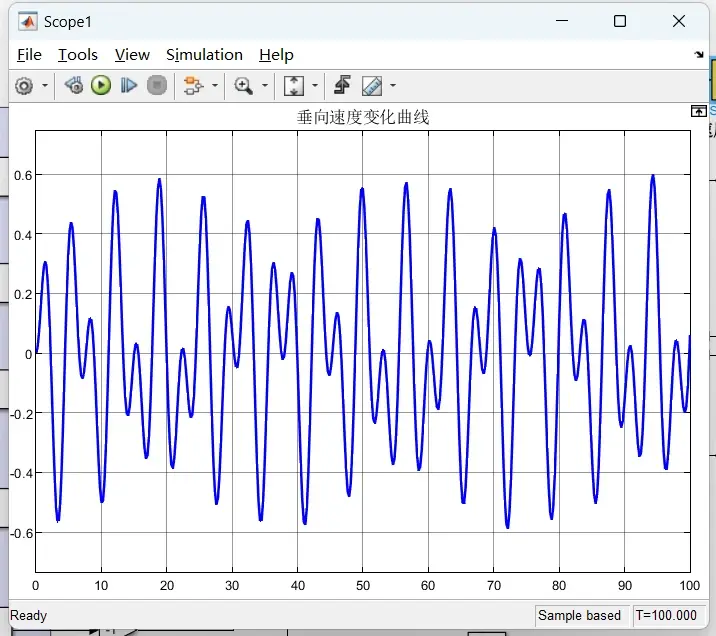

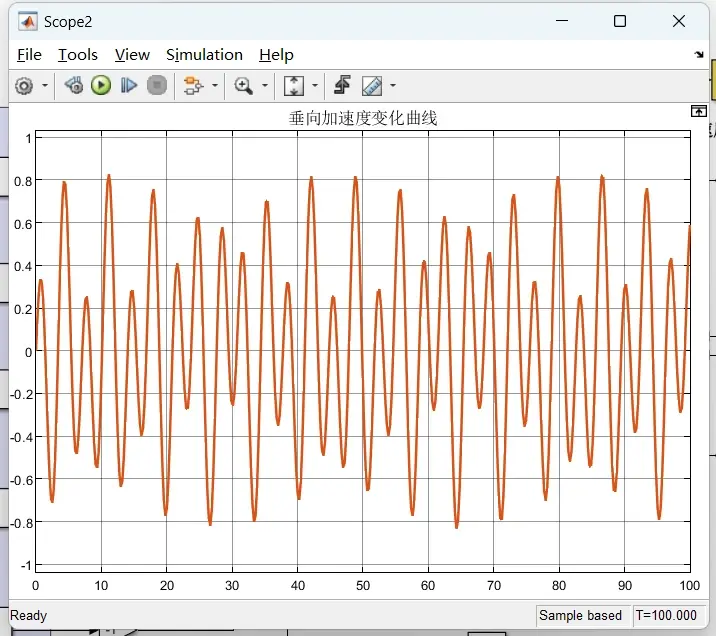

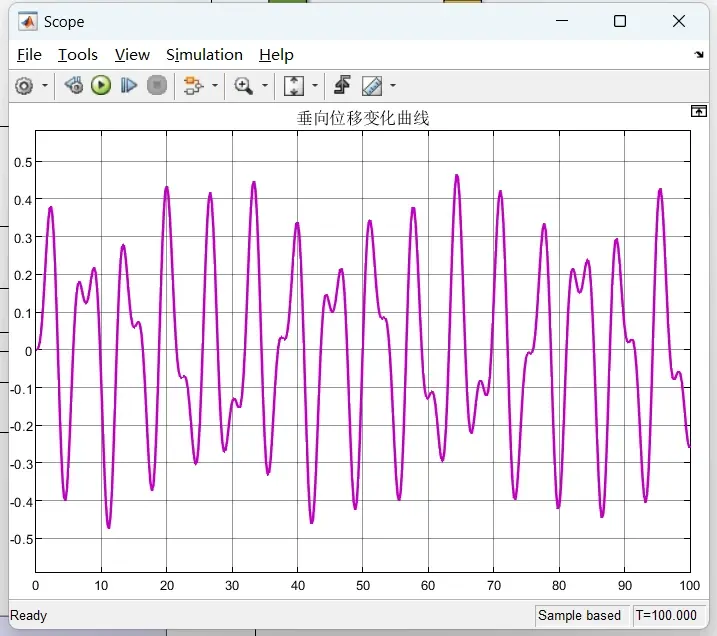

信号输出模块配置位移检测、加速度检测单元，可实时采集车身垂直位移、车身垂直加速度数据，通过示波器模块完成振动响应曲线可视化，同时支持数据导出与后续分析。仿真模型严格对应理论物理模型与动力学方程，无结构简化与机理偏差，保证仿真结果的真实性与可靠性。

4.3 仿真模型校验

完成模型搭建后，通过标准工况仿真校验模型有效性。设置常规车辆悬架基础参数，运行仿真得到车身位移、加速度时域响应曲线，对比现有同类研究的仿真结果，振动曲线变化趋势、幅值范围均保持一致，无异常振荡、数值突变等问题，验证了本文Simulink仿真模型的准确性与有效性，可用于后续参数分析试验。

5 半主动悬架系统振动特性仿真分析

为探究核心结构参数对悬架振动特性的影响规律，本文采用单一变量控制法，固定其余参数不变，分别调整悬架刚度、悬架阻尼、轮胎刚度三大核心参数，分析各参数变化对车身垂直加速度、车身垂直位移两大关键评价指标的影响，全面剖析悬架系统振动响应特性。车身位移直接反映车身振动幅度，决定驾乘平稳性；车身加速度是评价车辆行驶平顺性的核心指标，加速度幅值越小、振荡衰减越快，悬架减振性能越优。

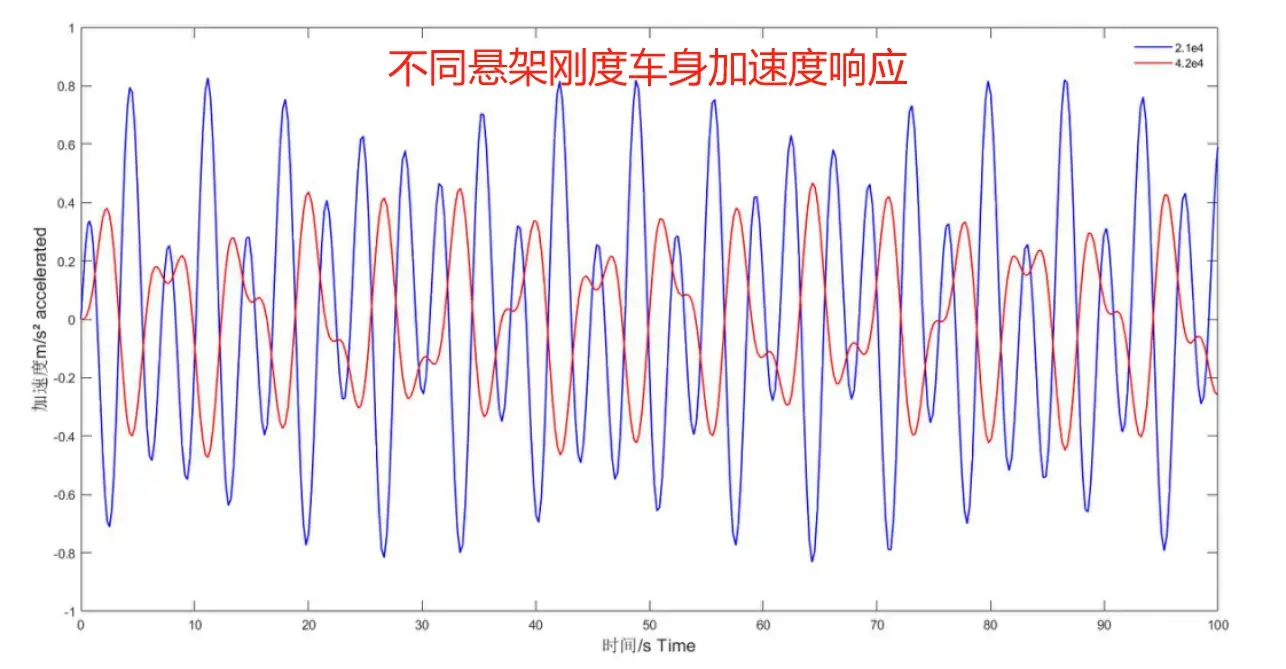

5.1 悬架刚度对振动特性的影响分析

保持悬架阻尼、轮胎刚度及其他基础参数不变，设置多组梯度化悬架刚度参数开展仿真试验，对比不同刚度下车身加速度与车身位移的响应规律。仿真结果表明，悬架刚度是影响车身振动幅度的核心参数。当悬架刚度数值较小时，悬架弹性形变能力强，能够有效缓冲路面冲击，车身垂直位移幅值较小，振动平缓，但系统固有频率偏低，振动衰减速度较慢，车身加速度存在小幅低频振荡现象。

随着悬架刚度逐步增大，悬架弹性缓冲能力减弱，车身可压缩形变空间减小，路面冲击传递效率提升，直接导致车身垂直位移幅值显著增大，车身振动幅度明显加剧；同时系统固有频率随刚度提升不断升高，振动响应速度加快，车身加速度峰值持续增大，高频振动成分增多，车身颠簸感增强，行驶平顺性大幅下降。当刚度超过临界数值后，悬架趋近于刚性连接，基本丧失缓冲减振能力，车身位移与加速度响应出现剧烈振荡，减振性能完全失效。

综合分析可知，过小的悬架刚度会导致系统振动衰减滞后，过大的刚度会加剧车身振动幅度，实际设计中需匹配适中的悬架刚度，平衡振动缓冲能力与振动衰减速度，保障基础行驶平顺性。

5.2 悬架阻尼对振动特性的影响分析

固定悬架刚度、轮胎刚度等参数不变，调整半主动悬架阻尼系数，探究阻尼参数对悬架振动特性的调控规律。阻尼是半主动悬架的核心可调参数，主要作用是消耗振动能量、抑制振动振荡、加快振动衰减，是改善悬架动态性能的关键。

当悬架阻尼较小时，系统振动能量消耗速率慢，车身振动衰减周期长，车身位移振荡次数多、衰减缓慢，残余振动明显；同时车身加速度振荡持续时间久，高频小幅振动无法快速消除，驾乘过程中存在持续颠簸感。随着阻尼系数逐步增大，振动能量消耗效率显著提升，车身位移的振荡次数大幅减少，振动快速趋于平稳，位移峰值得到有效抑制；车身加速度的振荡幅值与持续时间同步降低，减振效果显著提升。

但阻尼参数存在最优匹配区间，并非越大越好。当阻尼超过最优阈值后，过大的阻尼力会限制悬架的弹性形变，导致悬架无法有效缓冲路面瞬时冲击，路面激励直接刚性传递至车身，反而造成车身加速度峰值回升，车身瞬时位移突变，悬架柔顺性下降，行驶舒适性变差。这也体现了半主动悬架的工作优势，可根据路面工况动态调节阻尼，低速轻冲击工况下调小阻尼保证柔顺性，高速大冲击工况下调大阻尼快速减振，实现全工况性能优化。

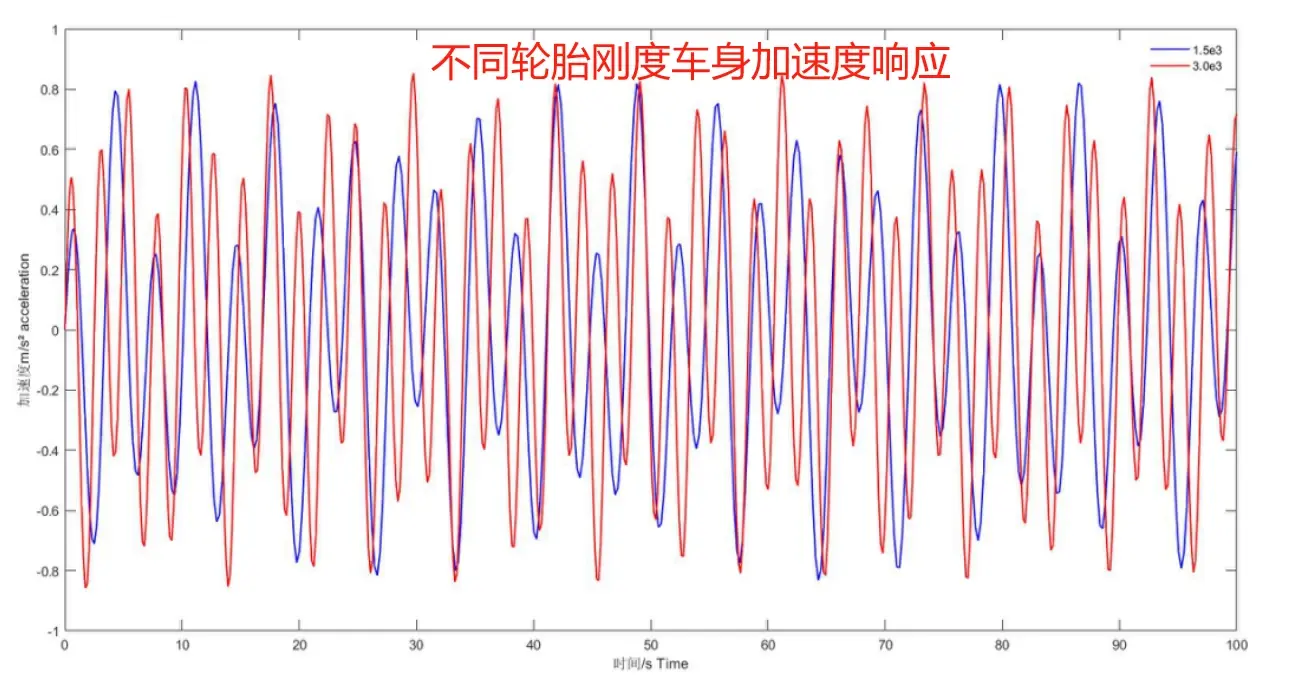

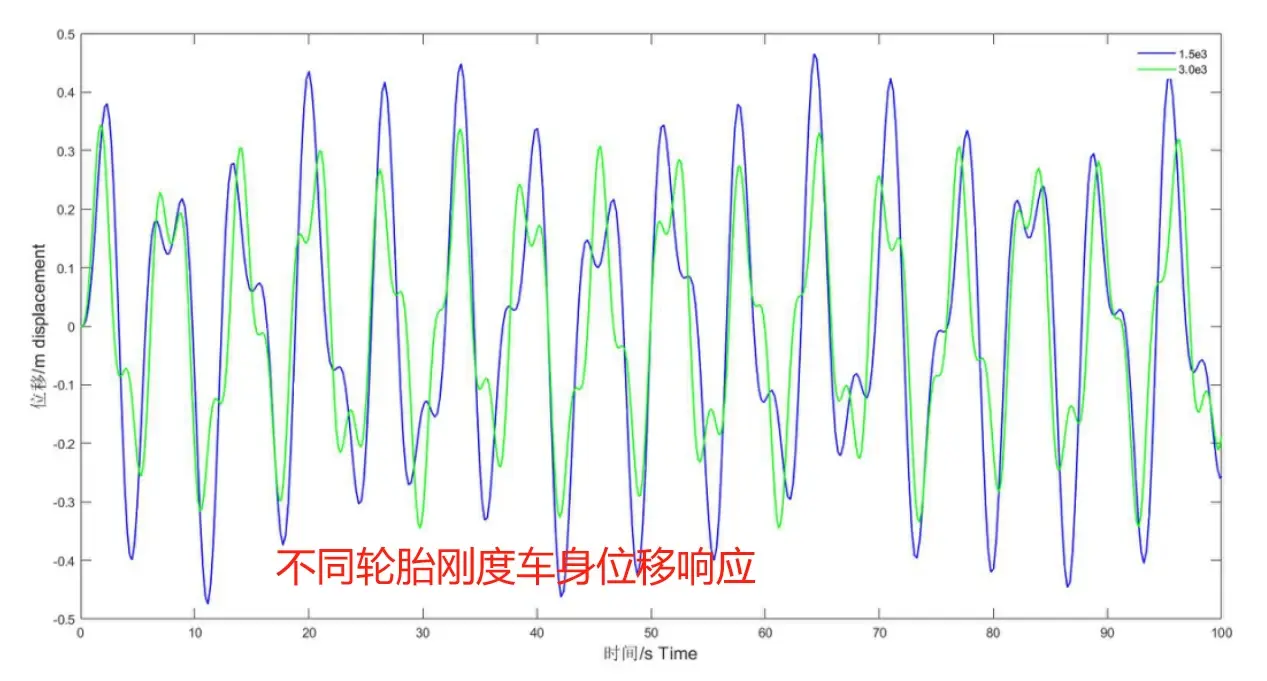

5.3 轮胎刚度对振动特性的影响分析

轮胎作为悬架系统与路面的直接连接部件，其刚度参数直接决定路面激励的传递效率。保持悬架刚度、阻尼参数恒定，通过多组轮胎刚度参数仿真，分析其对车身振动响应的影响规律。

仿真结果显示，轮胎刚度对车身高频振动响应影响尤为显著。当轮胎刚度较小的时候，轮胎弹性缓冲性能优异，能够提前吸收路面大部分小幅冲击，大幅削弱传递至悬架与车身的振动能量，此时车身位移幅值小、波动平缓，车身加速度高频分量少，整体平顺性较好。随着轮胎刚度不断增大，轮胎弹性形变能力大幅下降，路面凹凸冲击无法被有效缓冲，绝大部分激励能量直接传递至悬架系统，进而引发车身剧烈振动。

轮胎刚度增大后，车身垂直位移的峰值与振荡幅度明显提升，同时车身加速度高频峰值显著增大，车辆行驶过程中细碎颠簸感加剧。相较于悬架参数，轮胎刚度对车身高频振动的调控作用更突出，对低频振动影响相对有限。同时可发现，轮胎刚度过大时，即便悬架参数匹配合理，整体减振性能也会大幅下降，说明轮胎刚度是悬架系统振动特性的基础影响参数，需与悬架刚度、阻尼协同匹配。

5.4 参数综合影响规律总结

综合三类参数仿真分析结果可知：悬架刚度主要决定车身振动的基础幅度与系统固有频率，刚度偏大易引发低频大幅振动；悬架阻尼主要调控振动衰减速度与振荡特性，是抑制振动残余振荡的核心参数，存在最优匹配区间；轮胎刚度主要影响车身高频振动响应，决定路面激励的初始缓冲效果。三者相互耦合、共同影响悬架整体减振性能，只有实现三者的协同优化匹配，才能最大限度降低车身位移与加速度幅值，提升车辆行驶平顺性。

6 结论与展望

6.1 研究结论

本文以二自由度1/4汽车半主动悬架为研究对象，完成物理模型构建、动力学机理推导、Simulink仿真建模及多参数振动特性分析，主要得出以下结论：

（1）基于线性特性构建的二自由度1/4半主动悬架物理模型，能够精准反映悬架垂直振动核心特性，通过力学平衡推导的阻尼振动微分方程，完整揭示了系统振动动力学机理，模型结构简洁、机理清晰，适用于悬架振动特性的基础研究。

（2）搭建的Simulink仿真模型与理论模型高度契合，可精准复现悬架动态振动过程，能够有效完成不同参数工况下的振动响应仿真测试，为悬架参数分析提供可靠的仿真平台。

（3）悬架刚度、阻尼及轮胎刚度对悬架振动特性存在差异化影响：悬架刚度增大将加剧车身振动幅度，降低行驶平顺性；悬架阻尼可有效衰减振动能量，但仅在最优区间内可发挥最佳减振效果；轮胎刚度越小，路面缓冲效果越好，可显著抑制车身高频振动。三大参数需协同匹配，方可实现最优减振性能。

6.2 研究展望

本文仅针对固定工况下的悬架结构参数开展振动特性分析，未结合智能控制算法开展参数自适应优化研究。后续可基于本文仿真模型与参数分析结论，引入PID控制、模糊控制等智能控制策略，实现半主动悬架阻尼参数的实时自适应调节，进一步提升复杂路面工况下的悬架减振性能。同时，可逐步优化模型，考虑非线性阻尼、路面随机激励突变等实际工况，让研究结果更贴合工程应用场景。

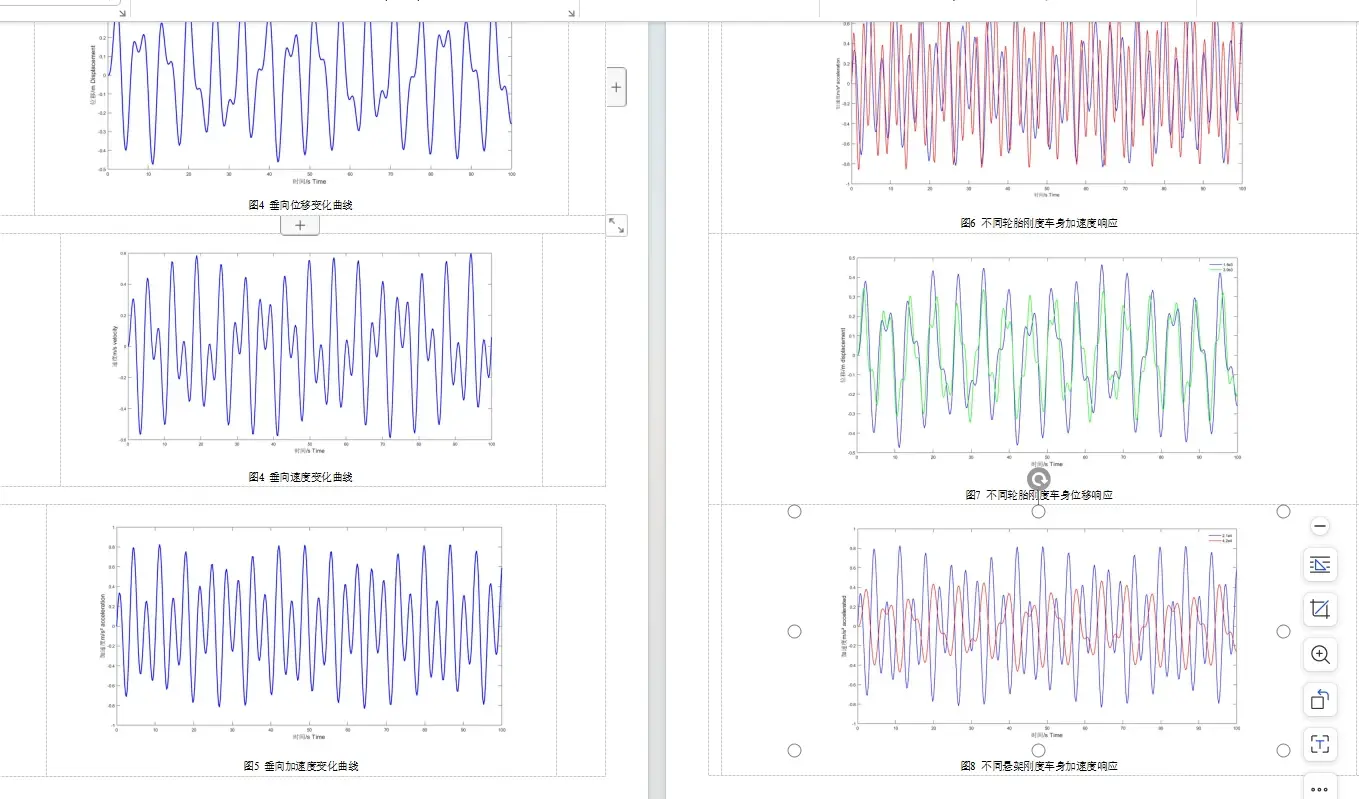

📚第二部分——运行结果
