移动机器人底盘运动学模型全解析
目录
前言
在上一篇文章 《一文搞懂移动机器人底盘结构模型》 中，我们已经对常见移动机器人底盘进行了整体梳理，包括两轮差速、四轮差速、履带式、阿克曼、麦克纳姆轮、全向轮以及舵轮 AGV 等典型结构。链接如下：
一文搞懂移动机器人底盘结构模型-CSDN博客
https://blog.csdn.net/m0_58954356/article/details/161477629通过上一章的学习，我们主要解决的是一个问题：
不同移动机器人底盘在结构上有什么区别？
但是，仅仅知道底盘结构还不够。真正进行机器人控制时，我们还需要进一步回答：
机器人想要以某个速度运动时，每个轮子到底应该怎么转？
也就是说，移动机器人底盘控制的核心并不是直接控制机器人“往前走”或“向左转”，而是要通过运动学模型，将机器人整体速度指令转换为每个轮子的速度、角速度、转向角或电机 RPM。
本文将围绕常见底盘的运动学建模方法展开，重点介绍差速底盘、四轮差速、履带底盘、阿克曼底盘、麦克纳姆轮底盘等模型的速度分解关系、公式推导思路、C++ 代码实现以及工程调试注意事项。
通过本章内容，可以帮助读者从“认识底盘结构”进一步过渡到“理解底盘如何运动、如何控制、如何把速度指令转换成电机指令”，为后续学习机器人里程计、路径跟踪、导航控制和 ROS 底盘驱动开发打下基础。
阿克曼底盘基本模型简化为自行车模型相关推导见之前博客链接：
一、移动机器人底盘控制的核心逻辑
1.1 上位机给底盘发送什么？
在移动机器人系统中，上位机一般不会直接控制每个电机，而是发送机器人整体速度指令。
常见速度指令为：
vx // x 方向线速度
vy // y 方向线速度
wz // 绕 z 轴角速度不同底盘使用的速度量不同。
两轮差速底盘通常只需要：
vx
wz麦克纳姆轮底盘通常需要：
vx
vy
wz阿克曼底盘通常需要：
v
delta其中：
v表示车辆前进速度；delta表示前轮转角。
1.2 底盘控制器做什么？
底盘控制器通常负责以下工作：
（1）接收上位机速度指令；
（2）解析通信协议；
（3）根据底盘模型进行运动学逆解；
（4）计算每个轮子的目标速度；
（5）将轮速转换为电机转速；
（6）发送控制指令给电机驱动器；
（7）读取编码器反馈；
（8）计算里程计；
（9）上传电池、电机、故障和传感器状态。
二、两轮差速底盘运动学模型
2.1 两轮差速基本原理
两轮差速底盘由左右两个主动轮控制运动。
当左右轮速度相同，机器人直行；
当左右轮速度不同，机器人转弯；
当左右轮速度大小相等、方向相反，机器人原地旋转。
设：
V // 机器人中心线速度
W // 机器人角速度
VL // 左轮线速度
VR // 右轮线速度
L // 左右轮间距则：
V = (VR + VL) / 2
W = (VR - VL) / L反过来：
VR = V + W * L / 2
VL = V - W * L / 22.2 差速底盘速度分解代码
#include <iostream>
using namespace std;
struct DiffWheelSpeed
{
double left;
double right;
};
DiffWheelSpeed diff_inverse_kinematics(double v, double w, double wheel_base)
{
DiffWheelSpeed speed;
speed.right = v + w * wheel_base / 2.0;
speed.left = v - w * wheel_base / 2.0;
return speed;
}
int main()
{
double v = 0.5; // 机器人线速度 m/s
double w = 0.3; // 机器人角速度 rad/s
double wheel_base = 0.6; // 左右轮间距 m
DiffWheelSpeed speed = diff_inverse_kinematics(v, w, wheel_base);
cout << "left wheel speed = " << speed.left << " m/s" << endl;
cout << "right wheel speed = " << speed.right << " m/s" << endl;
return 0;
}2.3 轮子线速度转电机 RPM
在移动机器人底盘控制中，我们通常会先根据底盘运动学模型计算出左右轮的线速度，例如：
但是在实际电机控制时，电机驱动器往往不能直接接收“线速度”，而是需要接收电机的转速指令，例如：
也就是每分钟转多少圈。
因此，需要将轮子的线速度换算成电机转速。

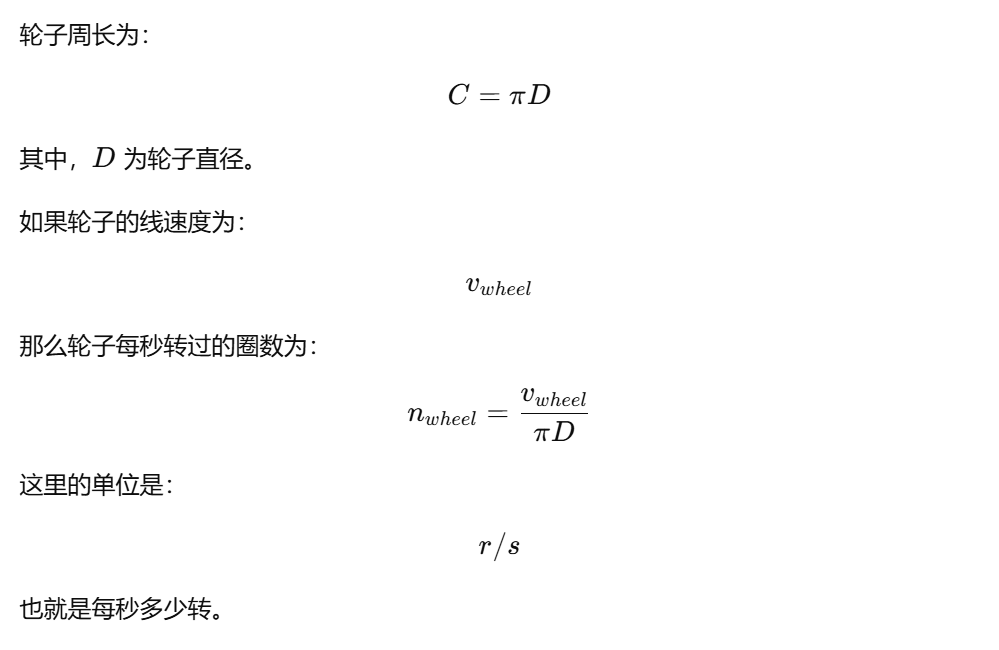

2.3.1 轮子线速度与轮子转速的关系
设：
v_wheel // 轮子线速度，单位 m/s
D // 轮子直径，单位 m
gear_ratio // 减速比
rpm // 电机转速，单位 r/min轮子转动一圈，机器人前进的距离等于轮子的周长。

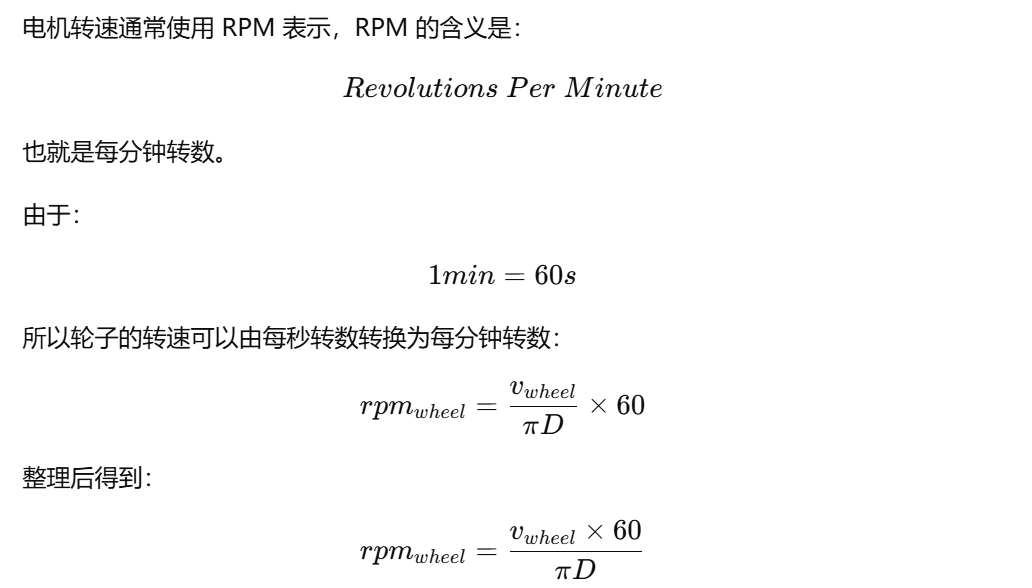

2.3.2 每秒转速转换为每分钟转速
这个结果表示的是轮子本身的转速，还不是电机转速。

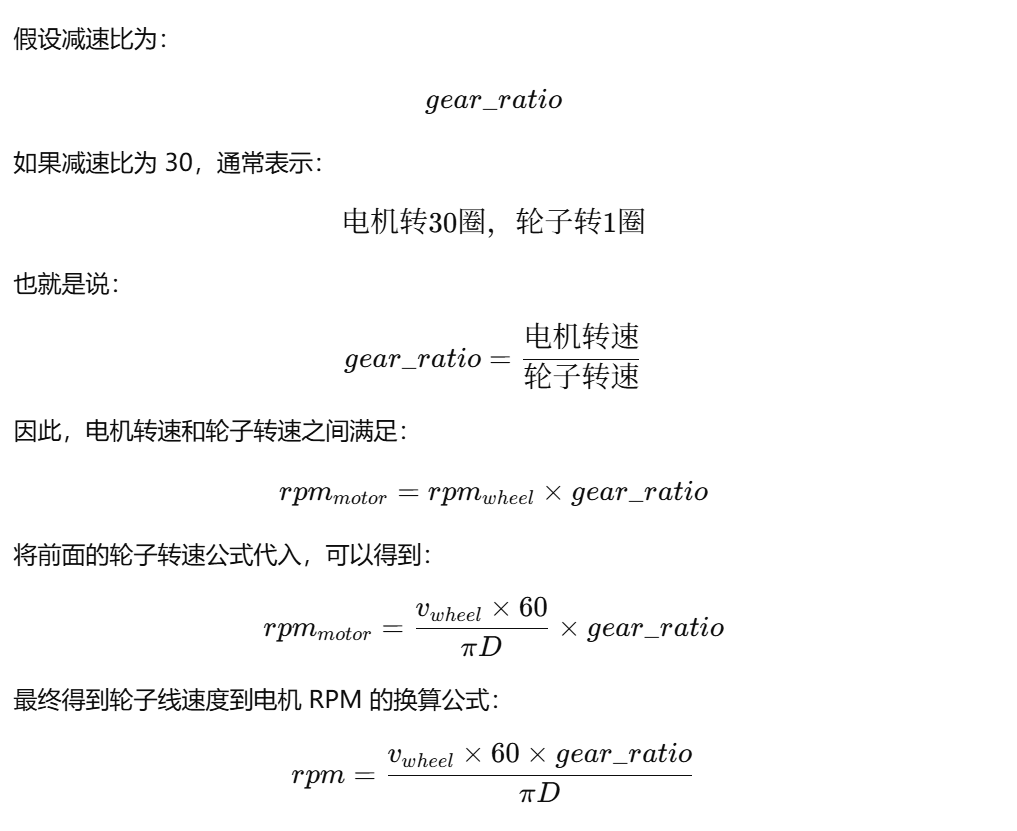

2.3.3 考虑减速比后的电机 RPM
实际机器人底盘中，电机通常不会直接驱动车轮，而是通过减速器带动车轮运动。
也可以写成代码形式：

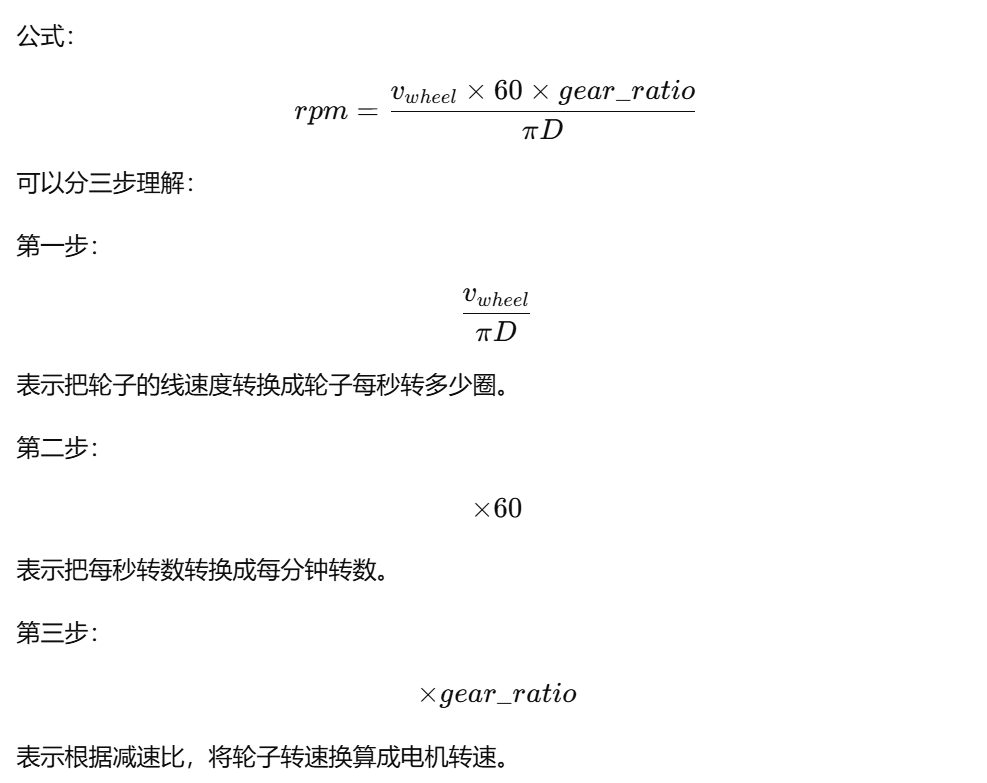

rpm = v_wheel * 60 * gear_ratio / (PI * D);2.3.4 公式含义总结
因此，这个公式的本质就是：
轮子线速度 -> 轮子转速 -> 电机转速2.3.5 C++ 代码实现
下面给出一个简单的 C++ 示例，用于将轮子线速度转换为电机 RPM。
#include <iostream>
#include <cmath>
using namespace std;
double wheel_speed_to_rpm(double v_wheel, double wheel_diameter, double gear_ratio)
{
const double PI = 3.1415926;
double rpm = v_wheel * 60.0 * gear_ratio / (PI * wheel_diameter);
return rpm;
}
int main()
{
// 轮子线速度，单位 m/s
double v_wheel = 0.5;
// 轮子直径，单位 m
double wheel_diameter = 0.15;
// 减速比，例如 30:1
double gear_ratio = 30.0;
double rpm = wheel_speed_to_rpm(v_wheel, wheel_diameter, gear_ratio);
cout << "motor rpm = " << rpm << endl;
return 0;
}程序运行后，输出结果大约为：
motor rpm = 1909.86这表示：
当轮子线速度为 0.5m/s、轮子直径为 0.15m、减速比为 30:1 时，电机大约需要输出：
1909.86rpm

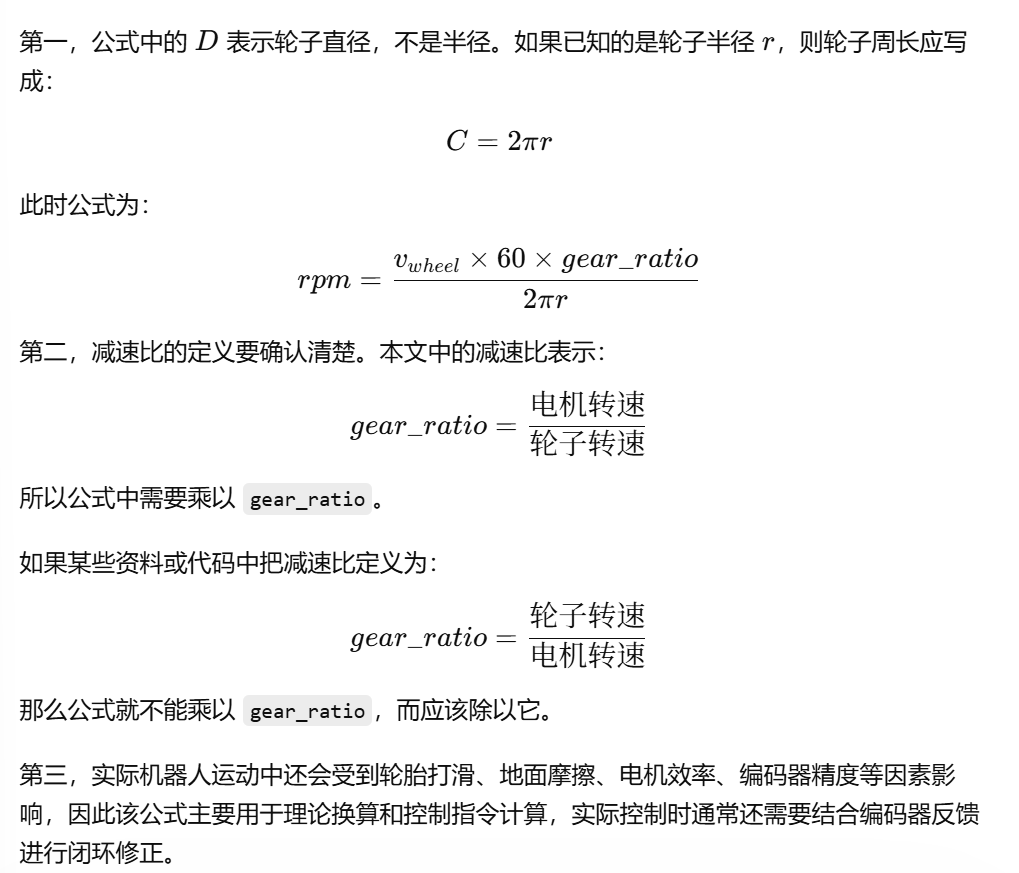

2.3.6 注意事项
三、四轮差速与履带底盘模型
3.1 四轮差速底盘简化模型
四轮差速可以简化成左右两侧差速模型。
设：
V_left // 左侧轮组平均速度
V_right // 右侧轮组平均速度
L // 左右轮距则：
V = (V_right + V_left) / 2
W = (V_right - V_left) / L反解为：
V_right = V + W * L / 2
V_left = V - W * L / 2如果四个轮子独立驱动，则可以简单分配为：
front_left = V_left
rear_left = V_left
front_right = V_right
rear_right = V_right3.2 四轮差速控制注意点
四轮差速和两轮差速公式看起来很像，但工程效果不完全一样。
原因是四轮差速转弯时，四个轮子的理论运动轨迹并不完全一致。特别是原地旋转时，轮胎必须发生一定滑移。
所以四轮差速调试时要注意：
（1）电机功率要足够；
（2）轮胎不能太软；
（3）地面摩擦不能过大；
（4）速度不要突然变化；
（5）原地旋转不要频繁长时间执行；
（6）编码器里程计需要结合 IMU 修正。
3.3 履带底盘控制模型
履带底盘本质上也是左右差速控制。
设：
V_left = 左履带速度
V_right = 右履带速度则：
V = (V_right + V_left) / 2
W = (V_right - V_left) / L履带底盘的问题是滑移更严重，所以编码器里程计误差通常更大。
四、阿克曼底盘运动学模型
4.1 阿克曼底盘基本模型
阿克曼底盘类似汽车结构，一般由前轮转向，后轮驱动。
设：
x // 车辆 x 坐标
y // 车辆 y 坐标
theta // 车辆航向角
v // 车辆速度
delta // 前轮转角
L // 轴距简化自行车模型为：
x_dot = v * cos(theta)
y_dot = v * sin(theta)
theta_dot = v / L * tan(delta)转弯半径为：
R = L / tan(delta)角速度为：
w = v / L * tan(delta)如果已知期望角速度 w 和速度 v，可以反求前轮转角：
delta = atan(w * L / v)4.2 阿克曼底盘控制代码
#include <iostream>
#include <cmath>
using namespace std;
double calculate_steering_angle(double v, double w, double wheel_base)
{
if (fabs(v) < 1e-6)
{
return 0.0;
}
return atan(w * wheel_base / v);
}
int main()
{
double v = 1.0; // 车辆速度 m/s
double w = 0.3; // 期望角速度 rad/s
double wheel_base = 1.2; // 轴距 m
double delta = calculate_steering_angle(v, w, wheel_base);
cout << "steering angle = " << delta << " rad" << endl;
cout << "steering angle = " << delta * 180.0 / 3.1415926 << " deg" << endl;
return 0;
}4.3 阿克曼底盘工程注意点
阿克曼底盘不能像差速底盘一样直接原地旋转。
当速度 v 很小时，不能简单用 delta = atan(wL/v)，否则会出现除零或者转角过大的问题。
所以工程中一般要限制：
- 最大前轮转角；
- 最大角速度；
- 最大横向加速度；
- 最小转弯半径；
- 最大转向角速度。
五、麦克纳姆轮底盘运动学模型
5.1 麦克纳姆轮速度分解
麦克纳姆轮底盘可以实现平面三自由度运动。
设：
vx // 车体 x 方向速度
vy // 车体 y 方向速度
wz // 车体绕 z 轴角速度
r // 轮子半径
lx // 左右半轮距
ly // 前后半轮距设四个轮子编号为：
w1：左前轮
w2：右前轮
w3：左后轮
w4：右后轮一种常见模型为：
w1 = (vx - vy - (lx + ly) * wz) / r
w2 = (vx + vy + (lx + ly) * wz) / r
w3 = (vx + vy - (lx + ly) * wz) / r
w4 = (vx - vy + (lx + ly) * wz) / r注意：
不同资料中轮子编号、坐标系方向和滚子安装方向可能不同，所以公式正负号也可能不同。
5.2 麦克纳姆轮代码示例
#include <iostream>
using namespace std;
struct MecanumWheelSpeed
{
double w1;
double w2;
double w3;
double w4;
};
MecanumWheelSpeed mecanum_inverse_kinematics(
double vx, double vy, double wz,
double r, double lx, double ly)
{
double k = lx + ly;
MecanumWheelSpeed speed;
speed.w1 = (vx - vy - k * wz) / r;
speed.w2 = (vx + vy + k * wz) / r;
speed.w3 = (vx + vy - k * wz) / r;
speed.w4 = (vx - vy + k * wz) / r;
return speed;
}
int main()
{
double vx = 0.5;
double vy = 0.2;
double wz = 0.3;
double r = 0.075;
double lx = 0.25;
double ly = 0.20;
MecanumWheelSpeed speed = mecanum_inverse_kinematics(vx, vy, wz, r, lx, ly);
cout << "w1 = " << speed.w1 << endl;
cout << "w2 = " << speed.w2 << endl;
cout << "w3 = " << speed.w3 << endl;
cout << "w4 = " << speed.w4 << endl;
return 0;
}5.3 麦克纳姆轮调试顺序
麦轮底盘调试时，建议不要一开始就测试复杂运动，而是按照以下顺序：
（1）单独测试每个电机方向；
（2）测试四轮同时前进；
（3）测试四轮同时后退；
（4）测试左右横移；
（5）测试原地旋转；
（6）测试斜向移动；
（7）测试复合运动。
最常见问题有：
- 轮子编号错；
- 电机方向反；
- 滚子安装方向错；
- 坐标系定义不一致；
- 左右轮距或前后轮距参数填错。
六、里程计计算与工程总结
6.1 差速底盘里程计
机器人位姿通常表示为：
pose = (x, y, theta)其中：
x表示世界坐标系 x 方向位置；y表示世界坐标系 y 方向位置；theta表示航向角。
如果机器人线速度为 v，角速度为 w，控制周期为 dt，则：
delta_s = v * dt
delta_theta = w * dt位姿更新：
x = x + delta_s * cos(theta)
y = y + delta_s * sin(theta)
theta = theta + delta_theta代码示例：
#include <iostream>
#include <cmath>
using namespace std;
struct Pose2D
{
double x;
double y;
double theta;
};
void update_odometry(Pose2D& pose, double v, double w, double dt)
{
pose.x += v * dt * cos(pose.theta);
pose.y += v * dt * sin(pose.theta);
pose.theta += w * dt;
}
int main()
{
Pose2D pose{0.0, 0.0, 0.0};
double v = 0.5;
double w = 0.2;
double dt = 0.02;
for (int i = 0; i < 100; i++)
{
update_odometry(pose, v, w, dt);
}
cout << "x = " << pose.x << endl;
cout << "y = " << pose.y << endl;
cout << "theta = " << pose.theta << endl;
return 0;
}6.2 编码器距离计算
如果使用编码器，需要先把编码器脉冲转换成轮子移动距离。
设：
N // 编码器每圈脉冲数
r // 轮子半径
delta_n // 当前周期编码器增量则单个脉冲对应的距离为：
distance_per_pulse = 2πr / N当前周期轮子运动距离为：
delta_s = delta_n * distance_per_pulse如果考虑减速比：
distance_per_pulse = 2πr / (N * gear_ratio)6.3 编码器 + IMU 融合思路
- 仅靠编码器会受到轮子打滑影响。
- 仅靠 IMU 会受到漂移影响。
所以工程中常用：
- 编码器计算位移；
- IMU 修正航向角；
- 激光 SLAM 或视觉定位修正全局位置。
常见组合方式：
轮式里程计 + IMU
轮式里程计 + 激光 SLAM
轮式里程计 + IMU + EKF
轮式里程计 + IMU + UWB
轮式里程计 + IMU + 视觉定位6.4 不同底盘控制难点总结
| 底盘类型 | 控制难点 | 里程计难点 |
|---|---|---|
| 两轮差速 | 左右轮速度同步 | 打滑和轮距误差 |
| 四轮差速 | 转弯滑移控制 | 原地旋转误差大 |
| 履带底盘 | 滑移严重 | 编码器误差大 |
| 阿克曼底盘 | 转角限制和最小转弯半径 | 低速转向模型不稳定 |
| 麦克纳姆轮 | 四轮速度解算和安装方向 | 横移误差大 |
| 全向轮底盘 | 坐标变换和轮速分配 | 地面摩擦影响大 |
| 舵轮底盘 | 舵角和轮速同步 | 标定复杂 |
七、总结
移动机器人底盘控制的本质是：
把机器人整体速度指令，转换成每个轮子的速度、角度或电机转速。
- 对于差速底盘，核心是左右轮速度差；
- 对于四轮差速和履带底盘，核心是左右两侧速度差；
- 对于阿克曼底盘，核心是车辆速度和前轮转角；
- 对于麦克纳姆轮底盘，核心是将
vx、vy、wz分解到四个轮子；- 对于舵轮底盘，核心是同时控制每个轮子的转向角和驱动速度。
