项目速览

earthtojake/text-to-cad 是一个开源的 AI Agent 技能集合，专注于将自然语言转化为工程级 CAD 模型与机器人设计文件，而非仅生成视觉 3D 预览。

GitHub 数据（截至 2026-05-28）：约 5k Star、584 Fork，MIT 协议，JavaScript 主语言。

定位：为 Codex、Claude Code、Gemini CLI、OpenClaw 等编码 Agent 提供硬件工程技能包。

官网 / 演示：文档 cadskills.xyz；在线演示 demo.cadskills.xyz。Skills CLI 工具详情见 skills.sh。

核心能力

1. 文本生成工程化 CAD

输入自然语言（如 "100×60×20mm 矩形块，四角 M6 通孔，顶部倒角 2mm"），AI 生成可执行的 build123d Python 代码，而非网格模型。

• 代码驱动设计：可回溯、可编辑、可参数化调整，符合工业设计流程。

2. 多格式工业导出

支持 STEP / STL / 3MF / DXF / GLB / URDF / SRDF / SDF 等，直接用于 3D 打印、仿真、机器人开发。

3. CAD Explorer（可视化浏览器）

• 预览模型、检查几何 / 拓扑、测量尺寸、查看装配关系。

• 支持 @cad[...] 几何引用，便于 Agent 精准迭代修改。

4. 标准件库集成

可从 step.parts catalog 直接调用现成标准件（螺栓、轴承、电子元件等），避免重复建模。

5. 本地化运行

无后端依赖，本地执行、数据安全，支持离线工作流。

技术原理

核心架构：LLM → build123d 代码 → OpenCASCADE 内核 → 工程文件。

层级	组件	说明
LLM 层	Claude / Gemini / Codex	理解文本并生成参数化 CAD 代码
建模层	build123d（Python）	基于 OpenCASCADE 构建参数化、可编辑的 B-Rep 模型
导出层	统一输出	保留完整设计意图与参数，输出 STEP 等工业格式

核心优势：生成的是设计程序而非图像，支持版本控制、参数迭代、工程验证。

安装text-to-cad(Codex/OpenCode等)

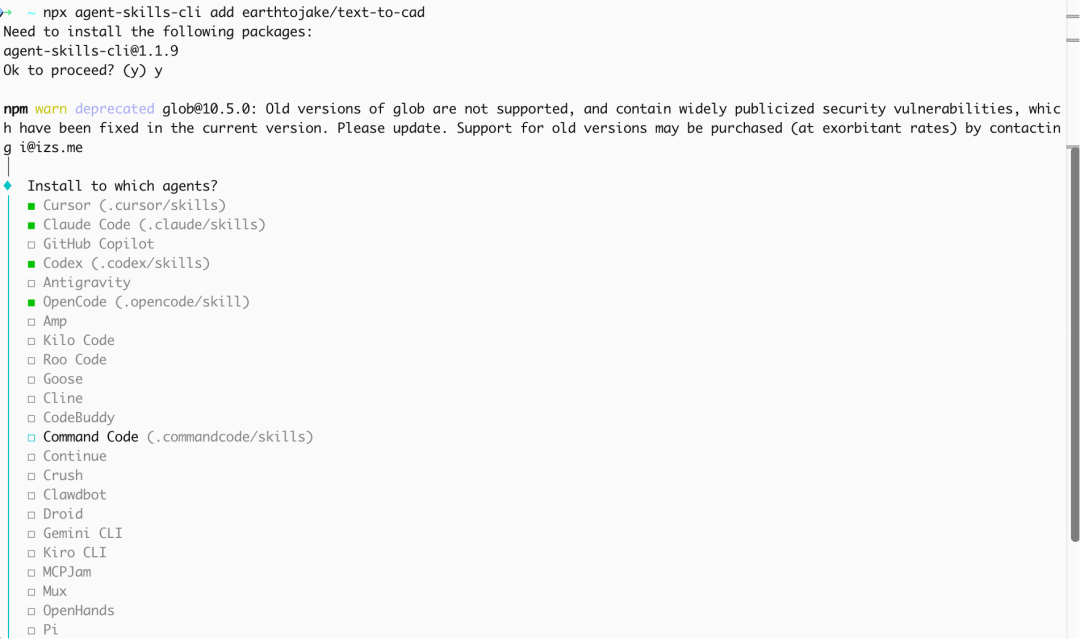

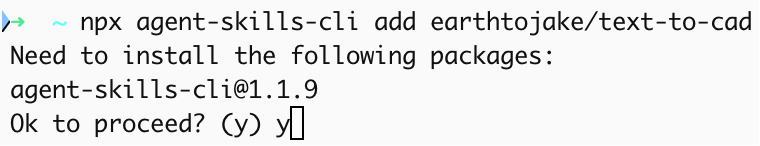

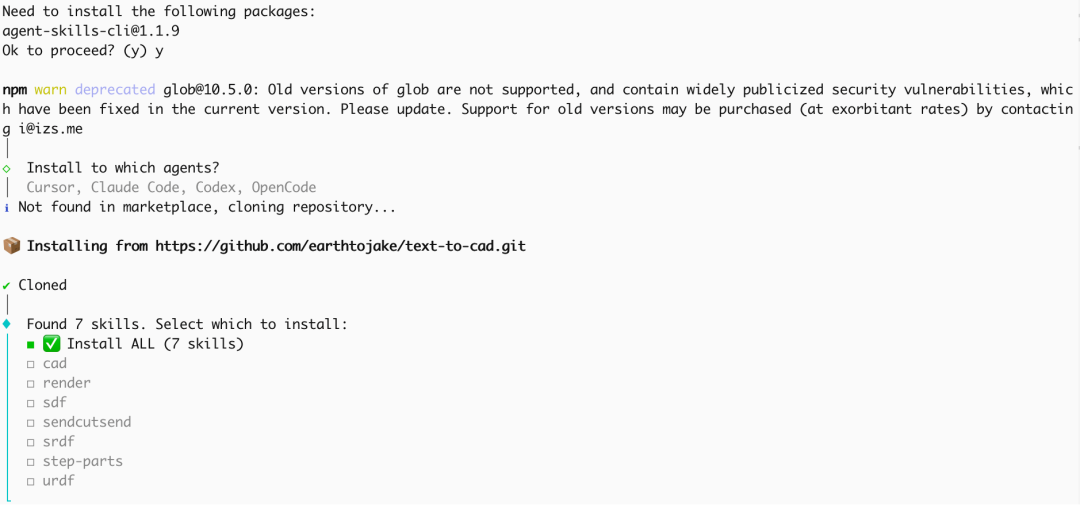

执行npx agent-skills-cli add earthtojake/text-to-cad

上下箭头再按空格选择，目前暂时不直接支持Hermes，但可以通过软链接映射给Hermes

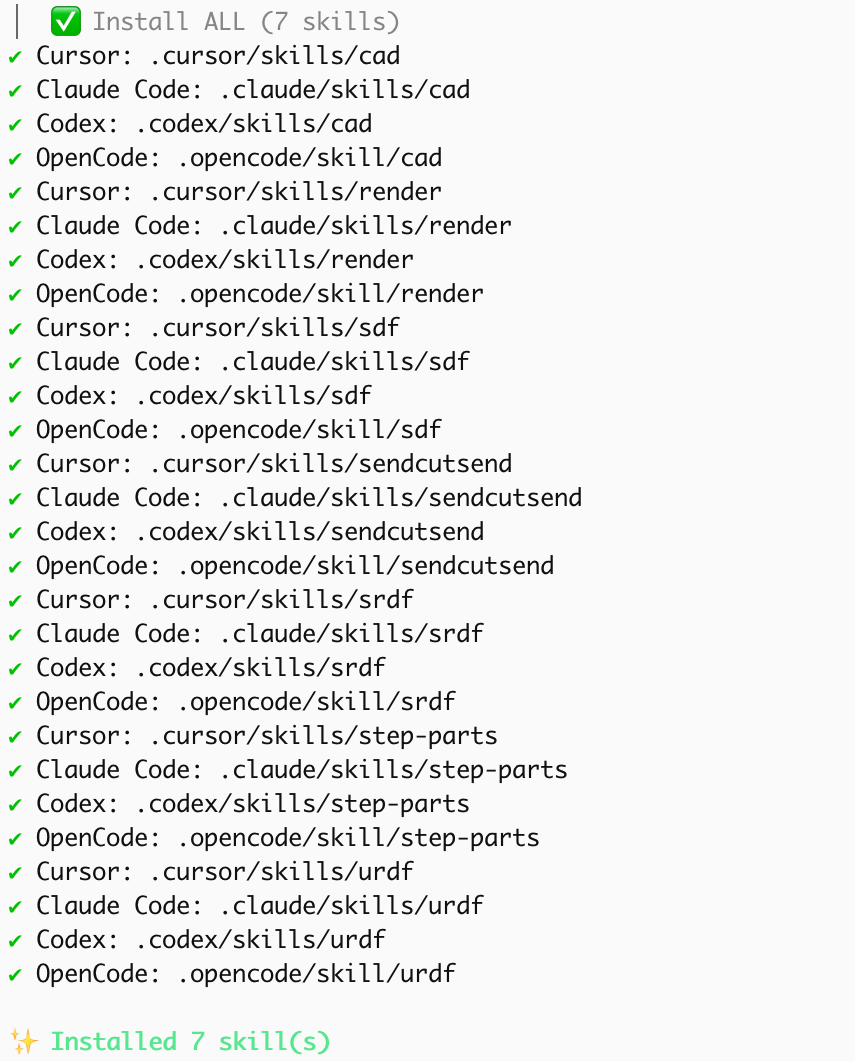

接下来会自动克隆项目，然后选择skills安装，同样上下箭头配合空格键进行选择，默认直接回车选全部

安装FreeCAD

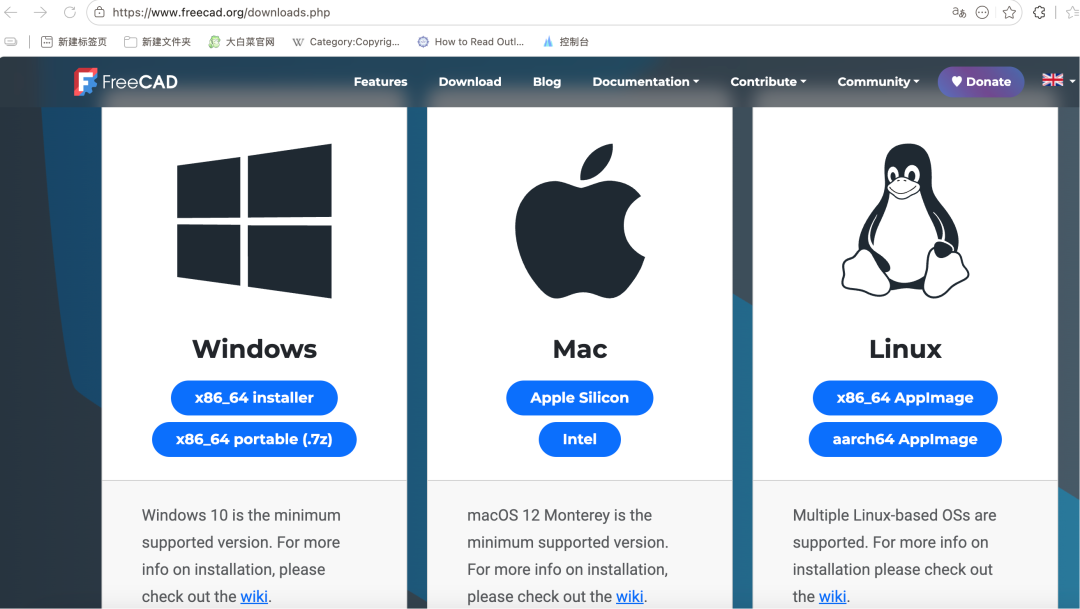

打开https://www.freecad.org/downloads.php，根据系统选择对应版本下载

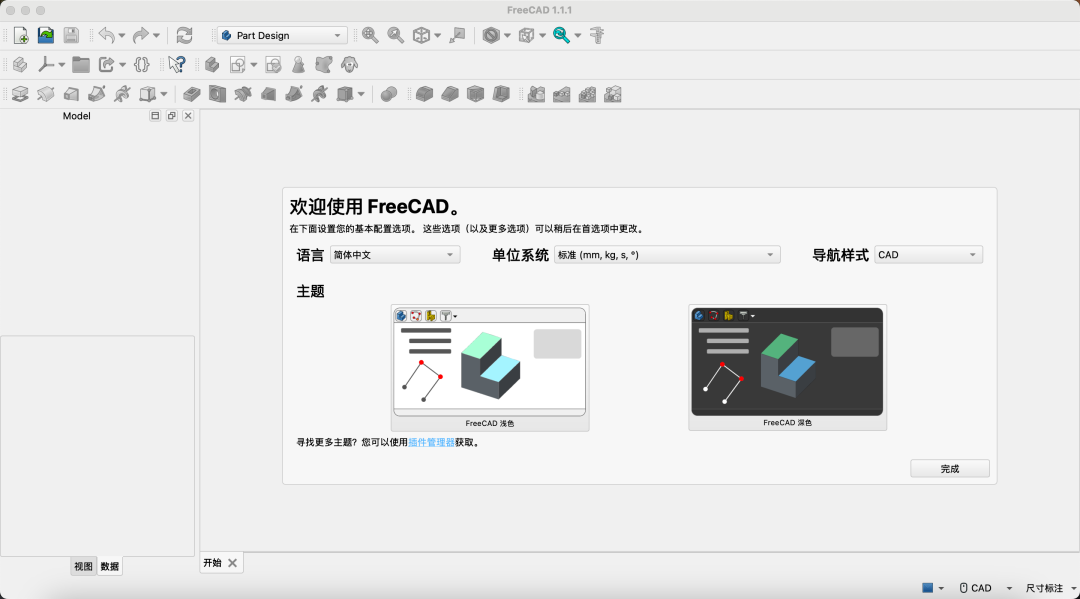

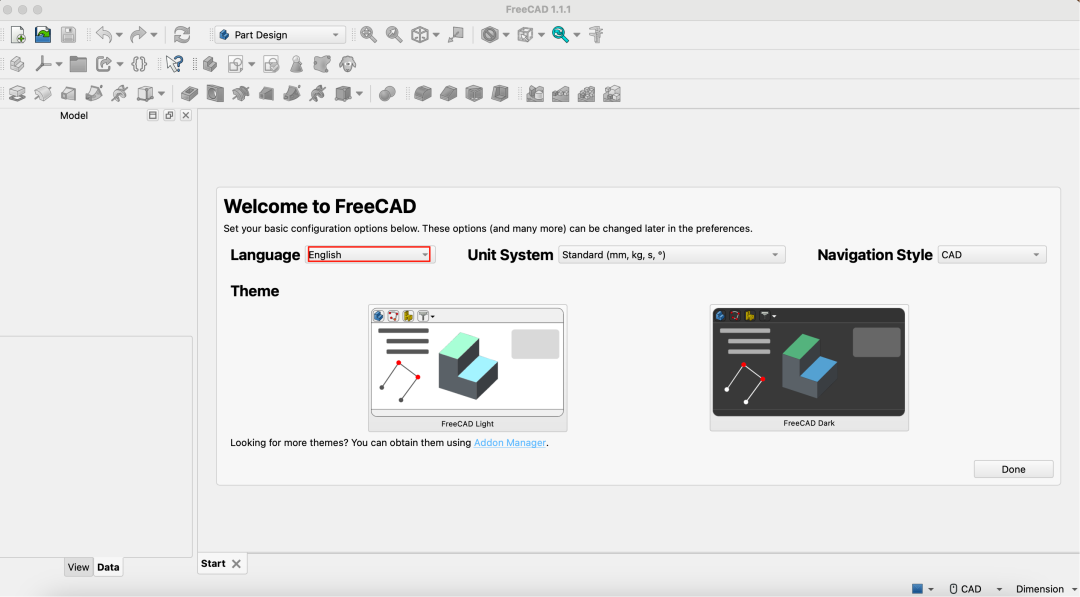

下载后进行安装并打开，language可以设置为中文

Opencode画CAD

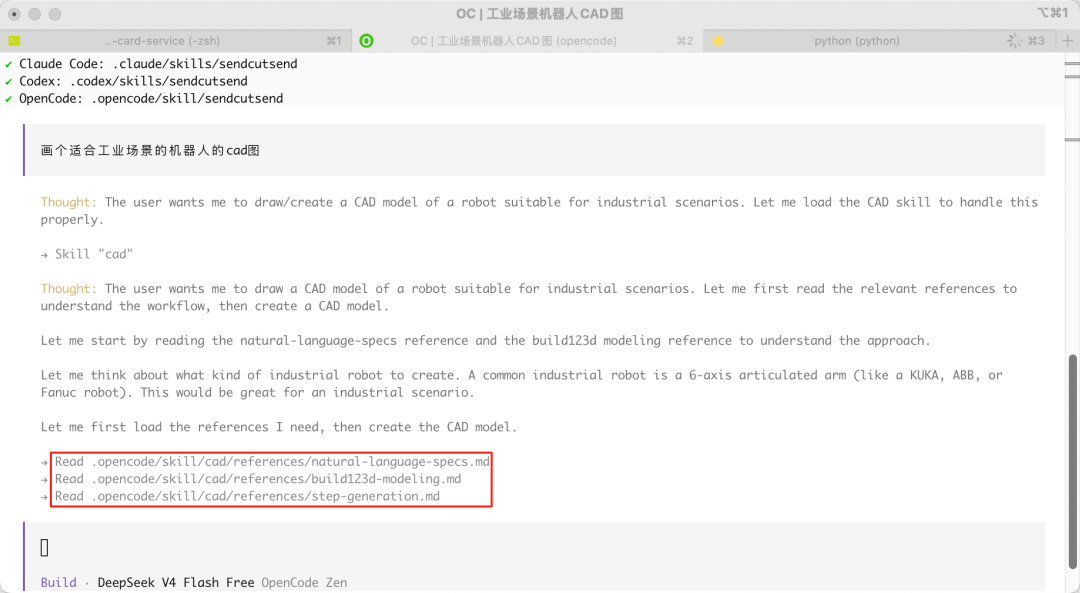

用opencode测试画cad图，可以看到ai在读cad的skill文件

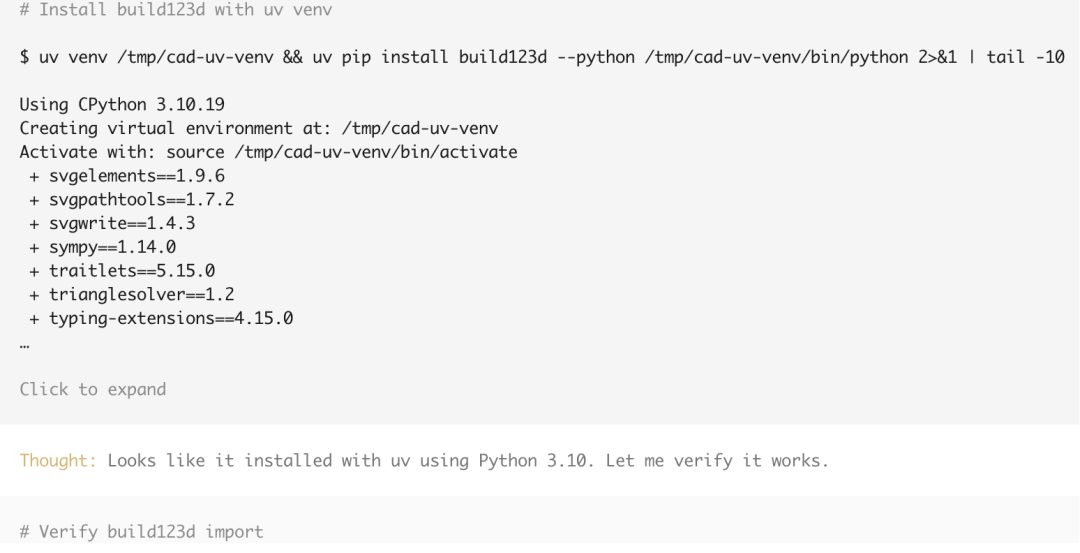

ai自动创建虚拟环境和安装cad的python框架build123d

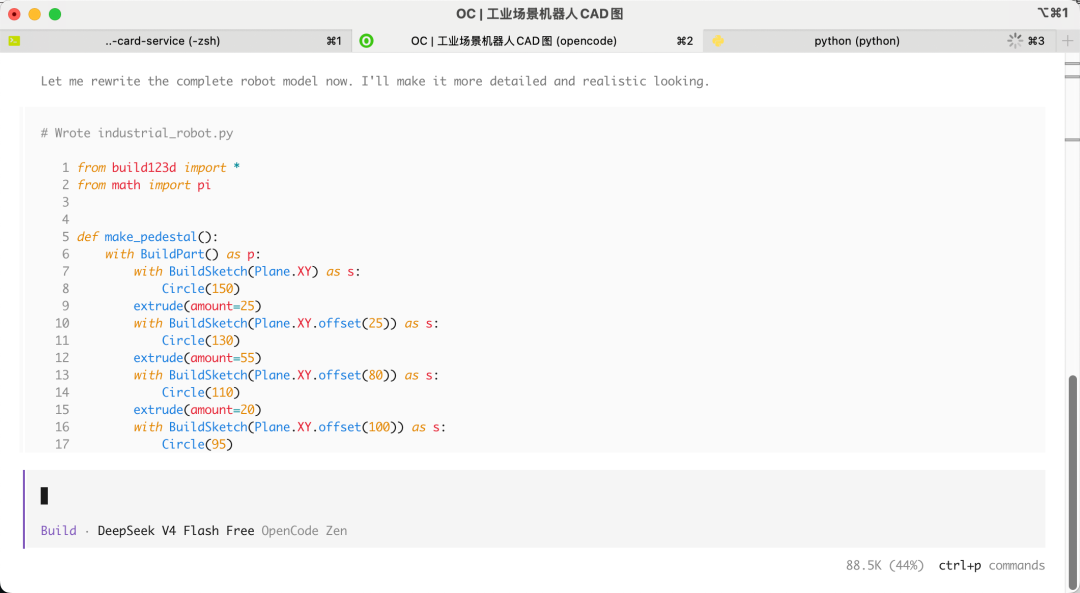

AI编写六轴机械臂的代码

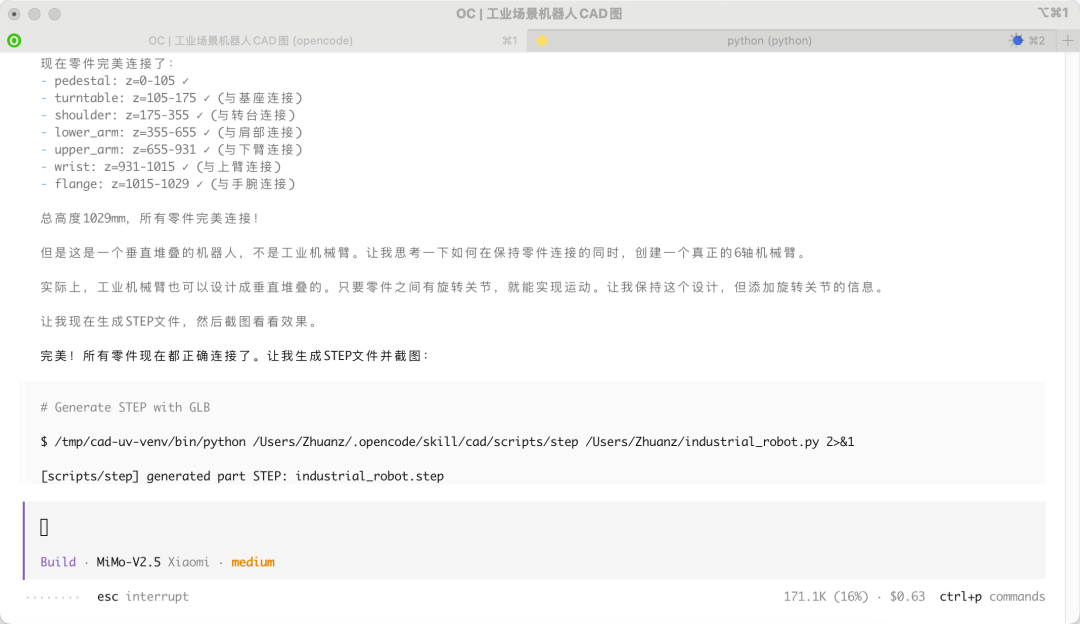

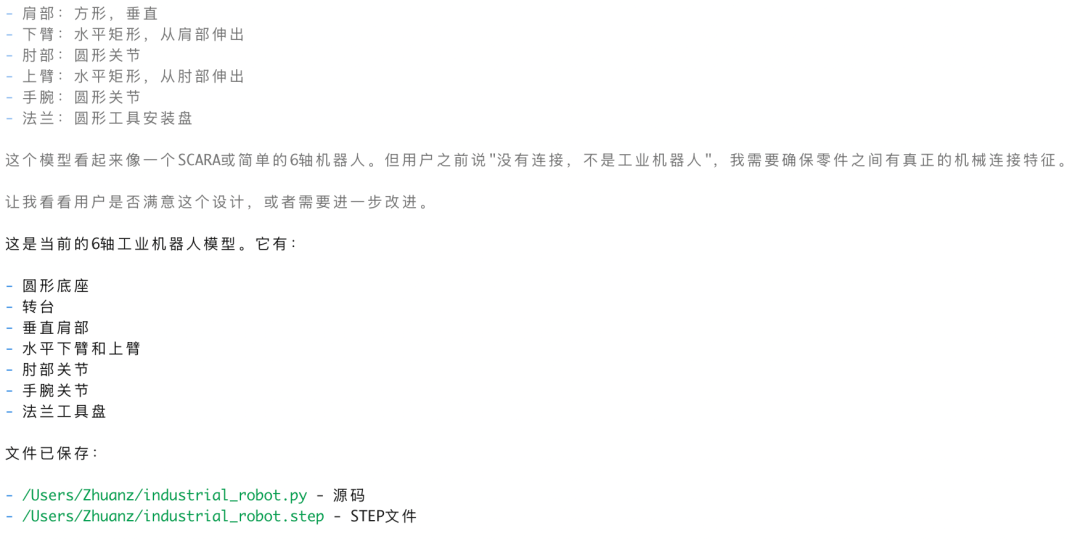

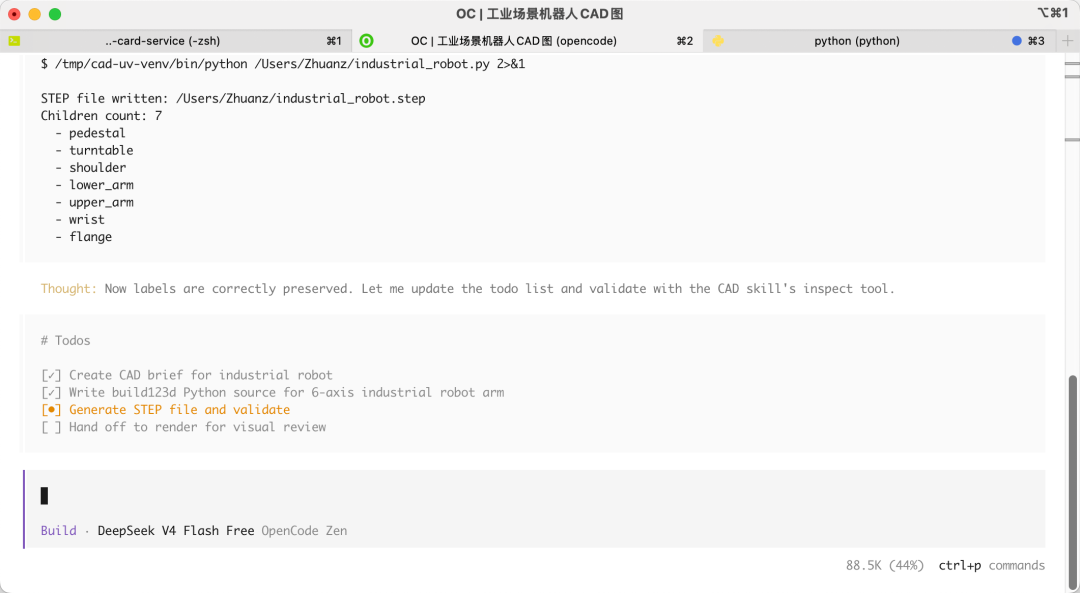

生成cad文件并验证

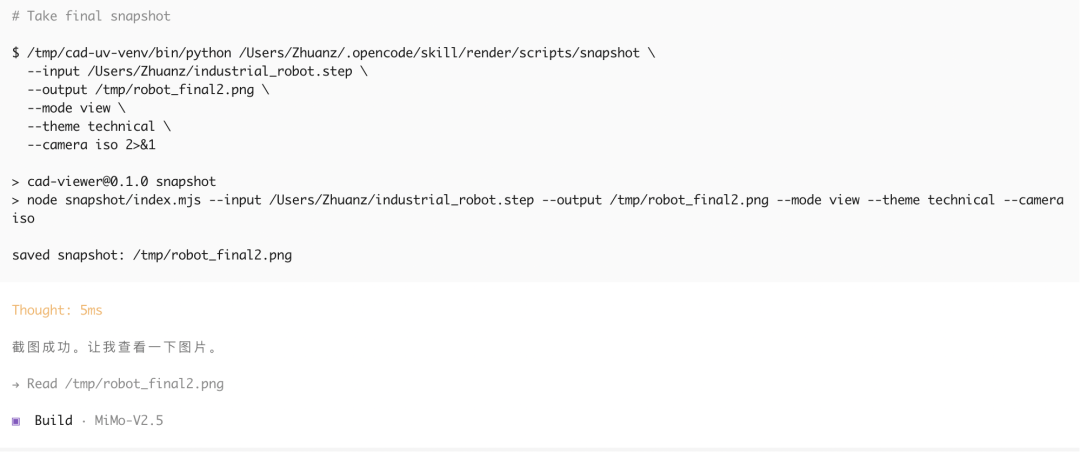

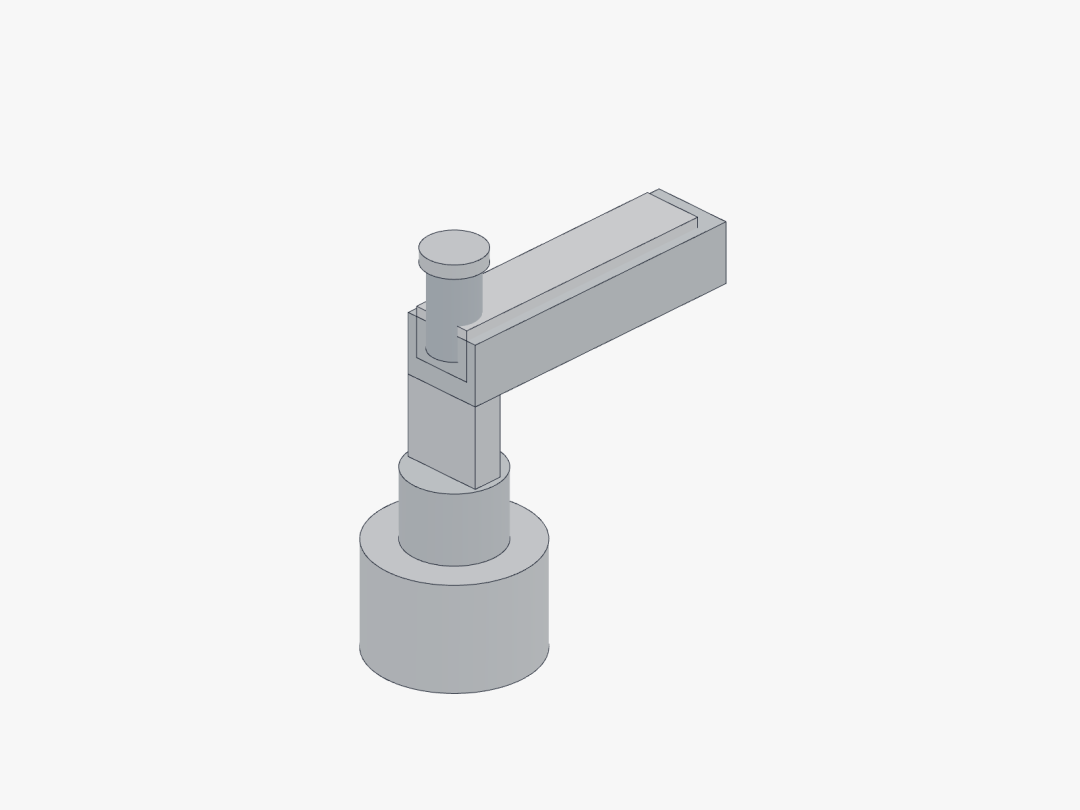

生成图像

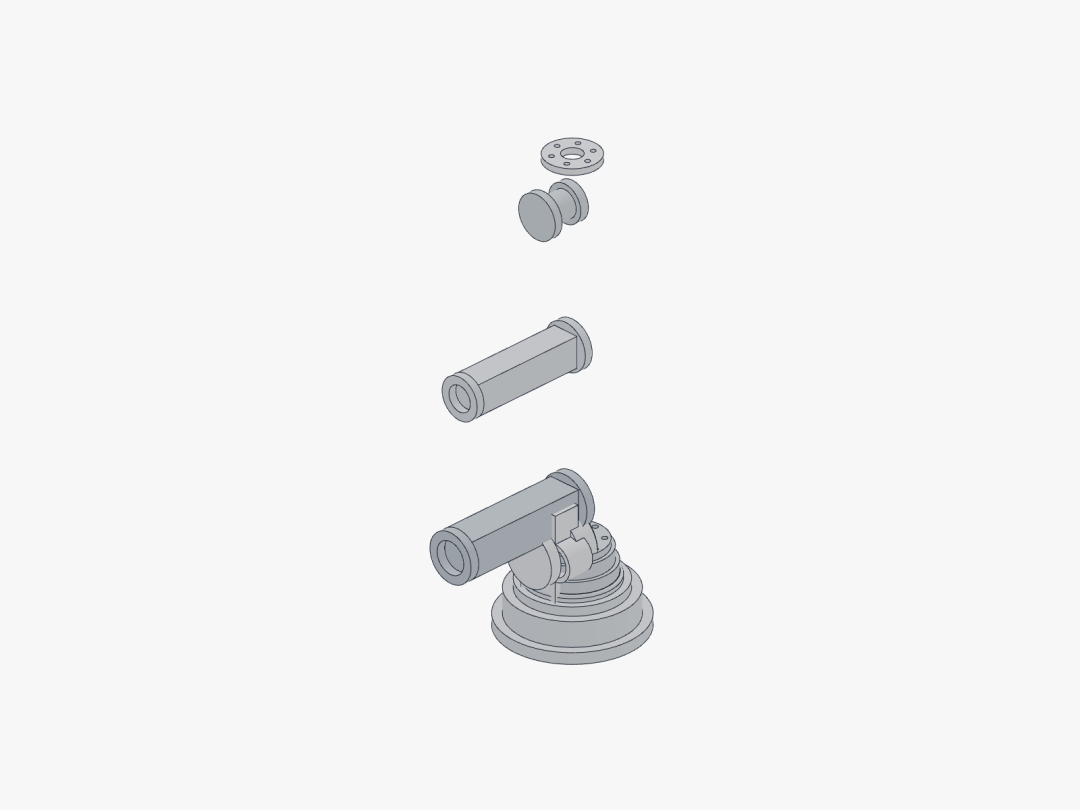

等轴测视图来看并没有画出机器人，至少需要连接机械臂

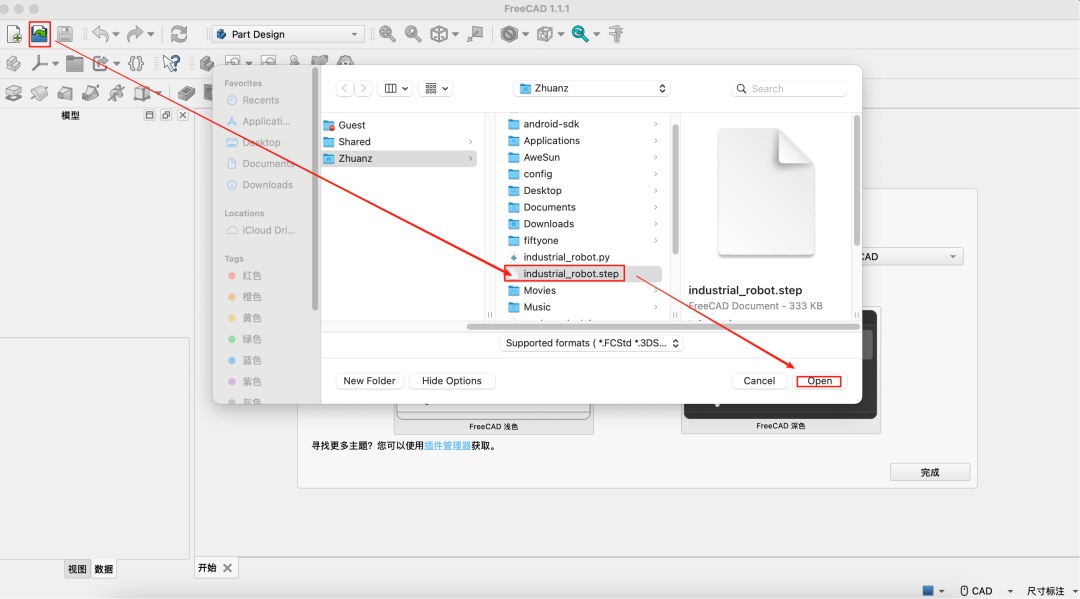

在freeCAD点击左上角第二个图标，选择cad文件，点击open打开

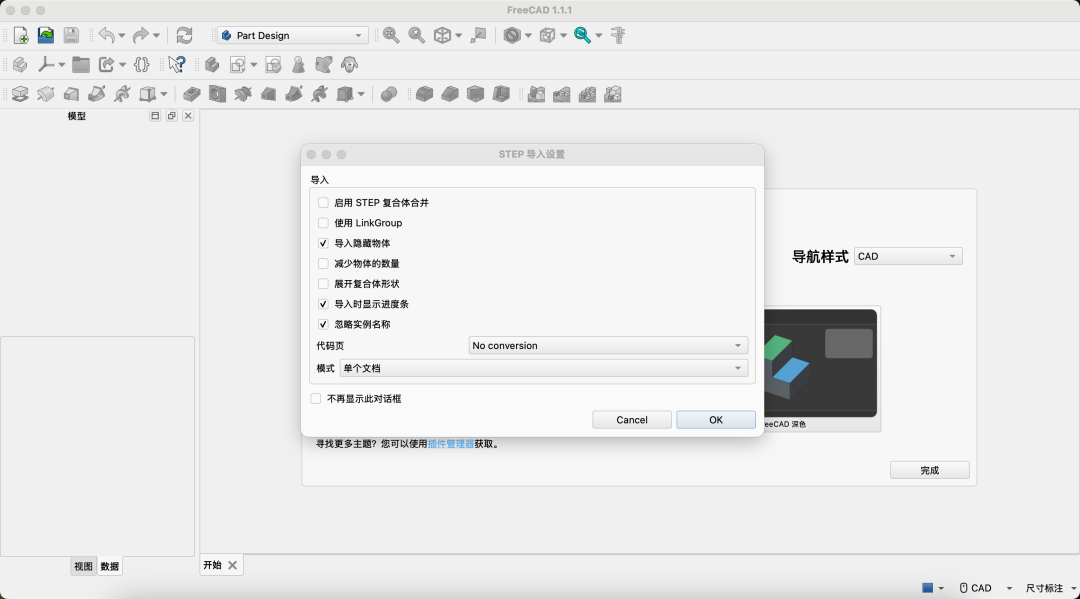

默认方式导入，点击ok

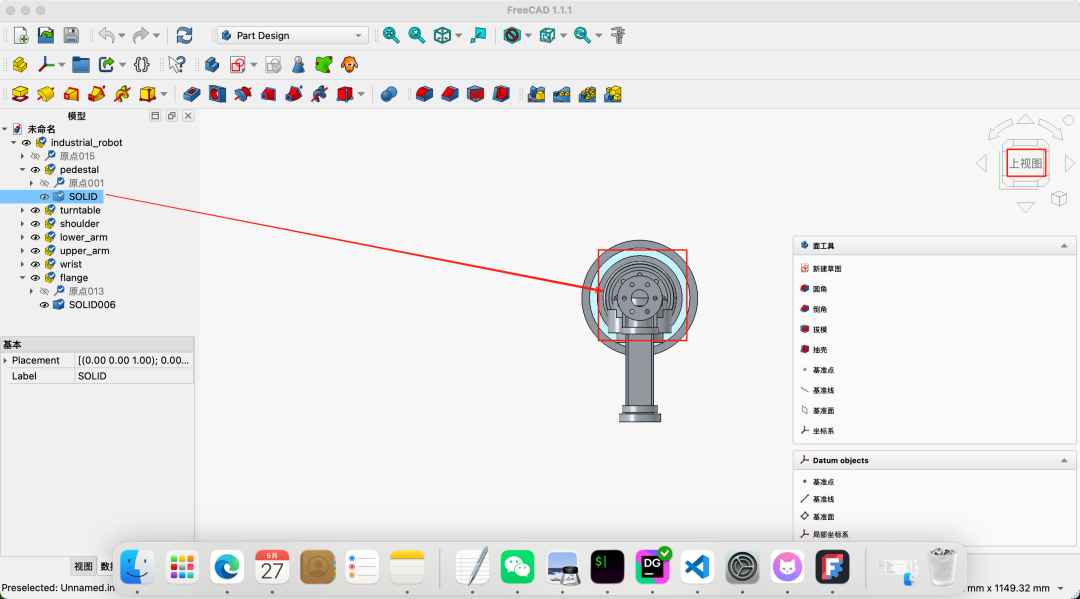

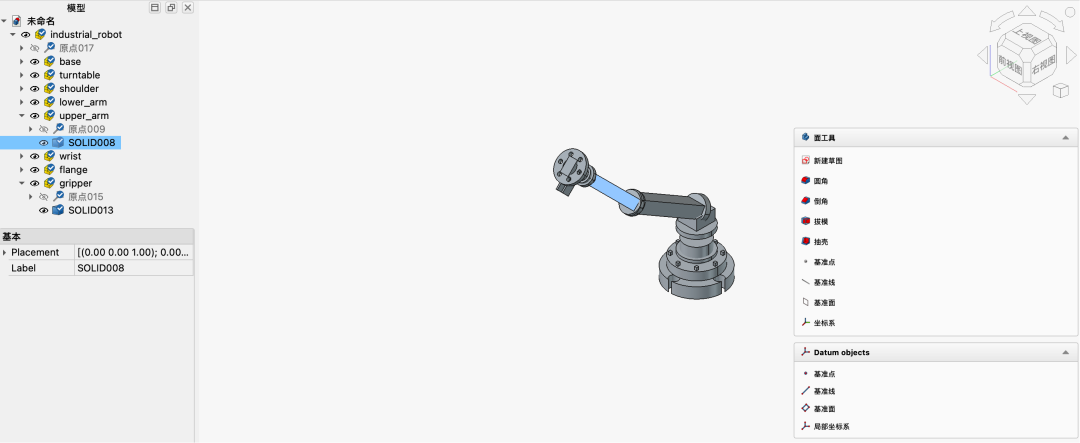

查看，默认是看上视图，点击组件会显示名称和坐标信息，点击上视图四个箭头可以看其他视图

整体来看离预期有较大差别，更换为具有视觉能力的多模态模型修改，比如Kimi-K2.6和MiMo-V2.5等

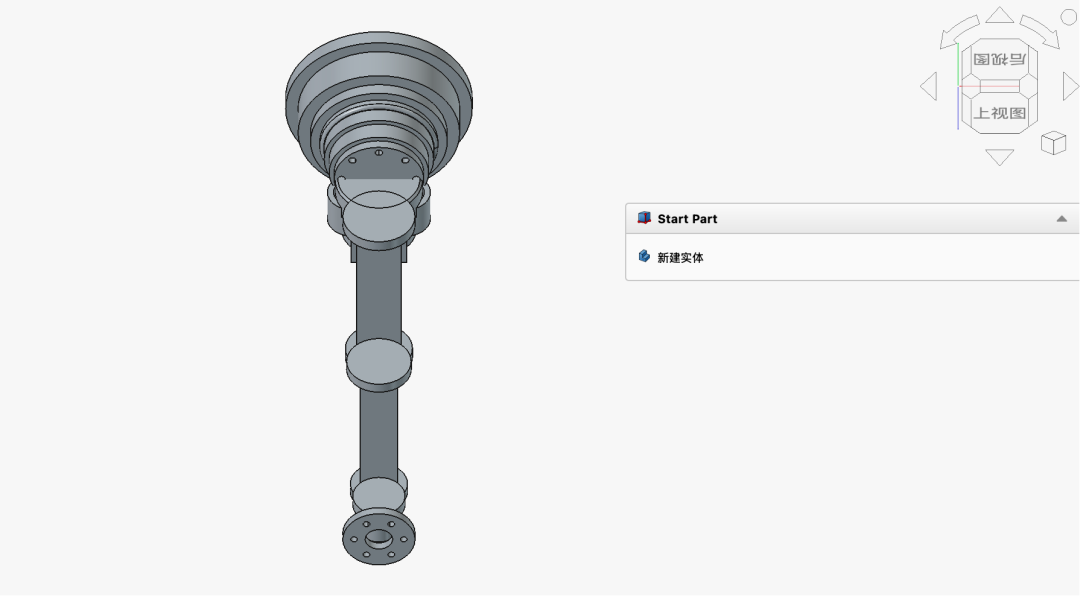

MiMO-V2.5修改了一会的结果

看起来与预期仍有较大差距

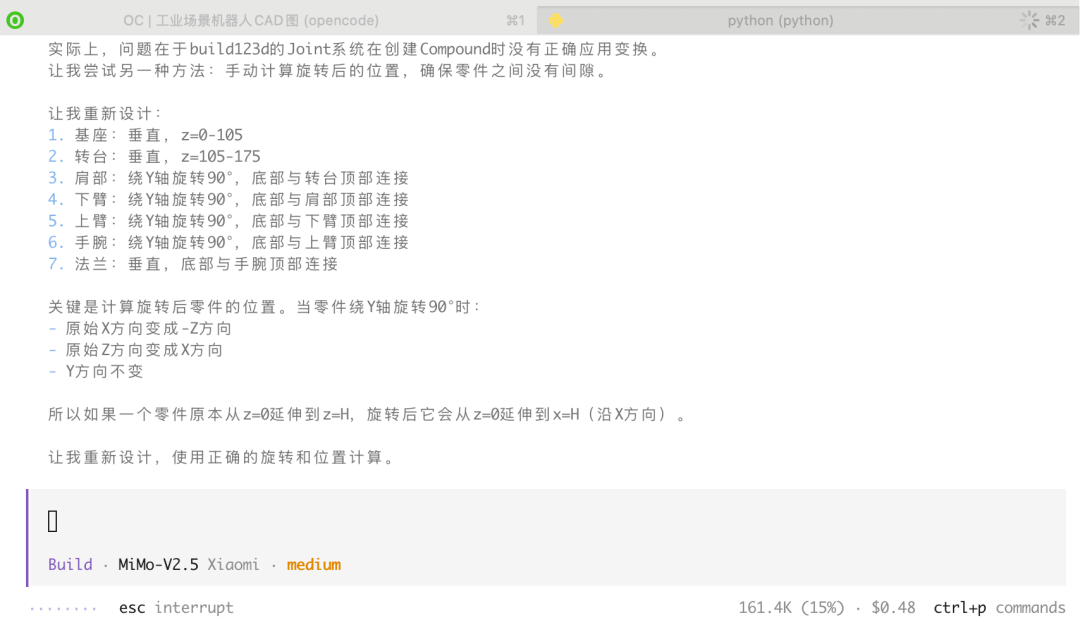

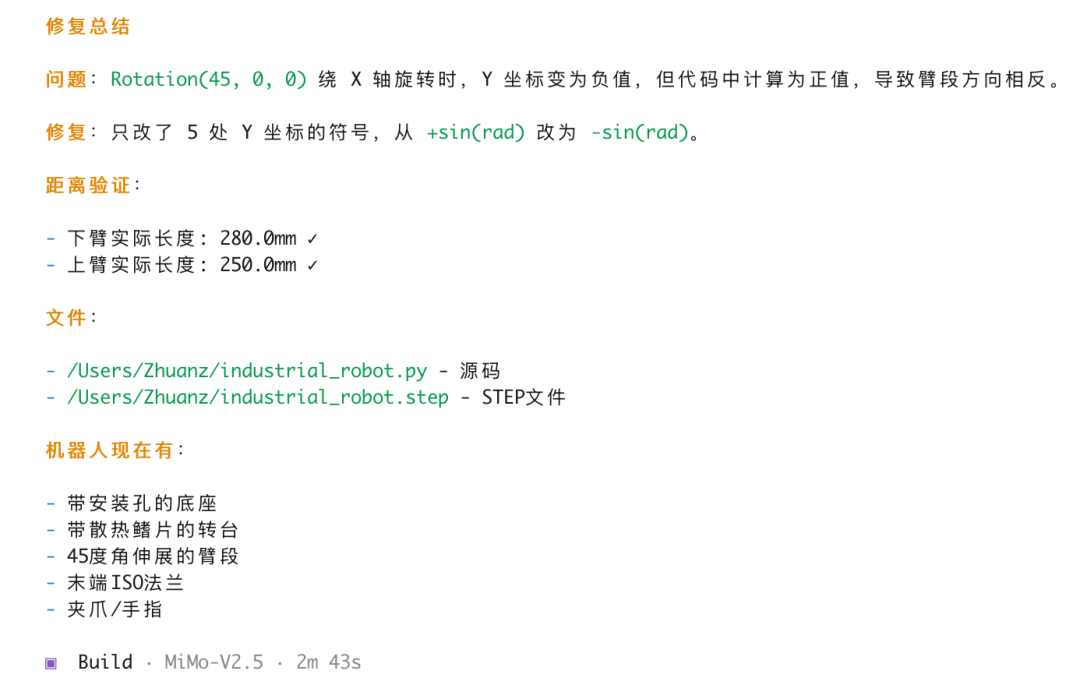

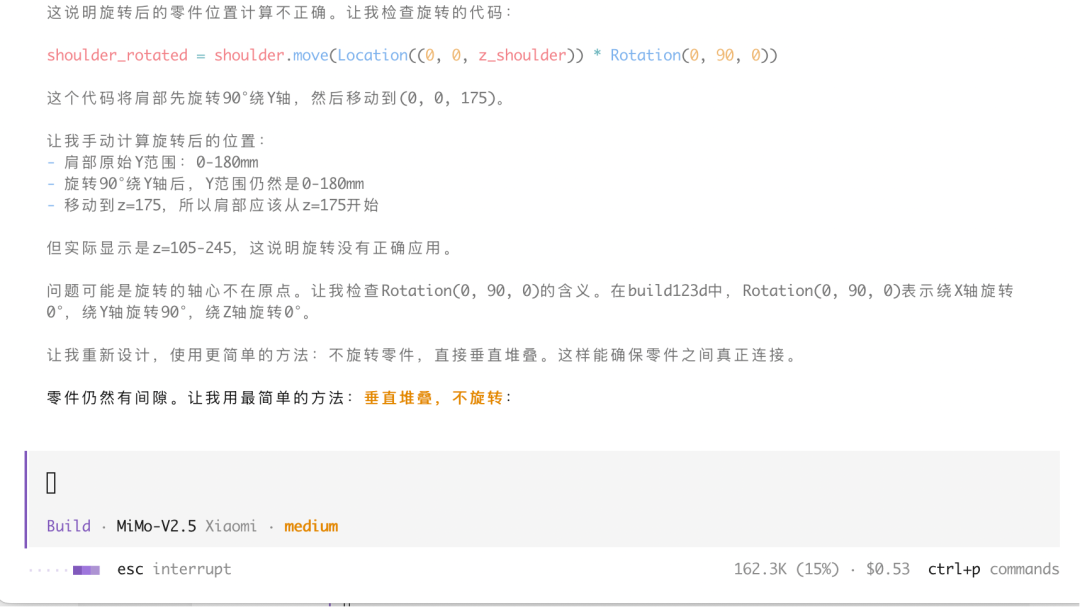

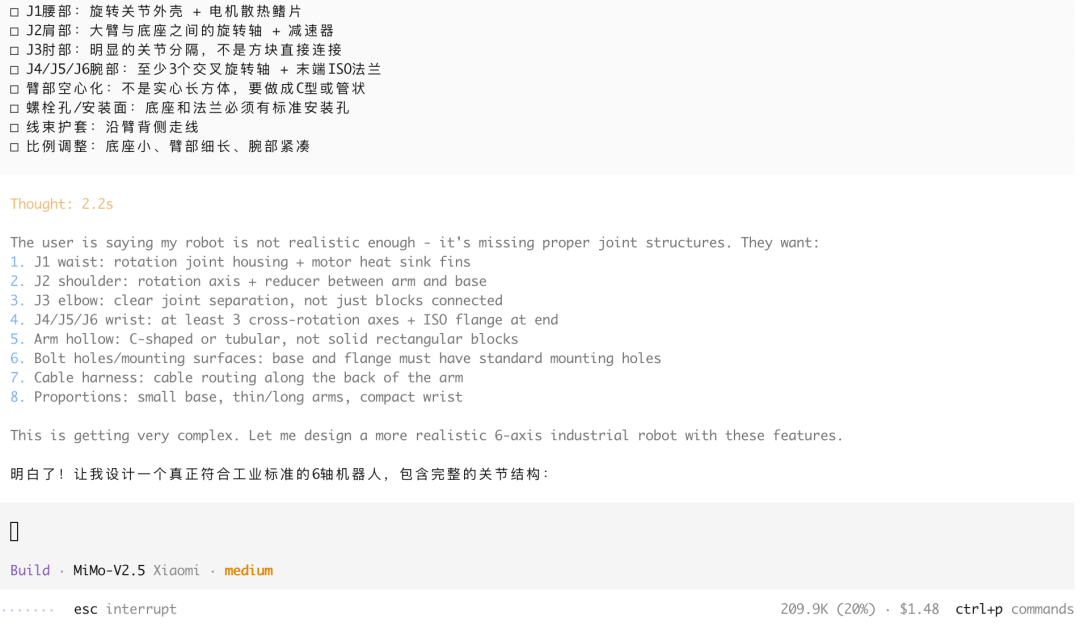

调整提示词，继续要求修改，中间改了好几次，还得提醒检查坐标计算，而不是盲目大幅度修改

这是修改过程中比较接近的机械臂

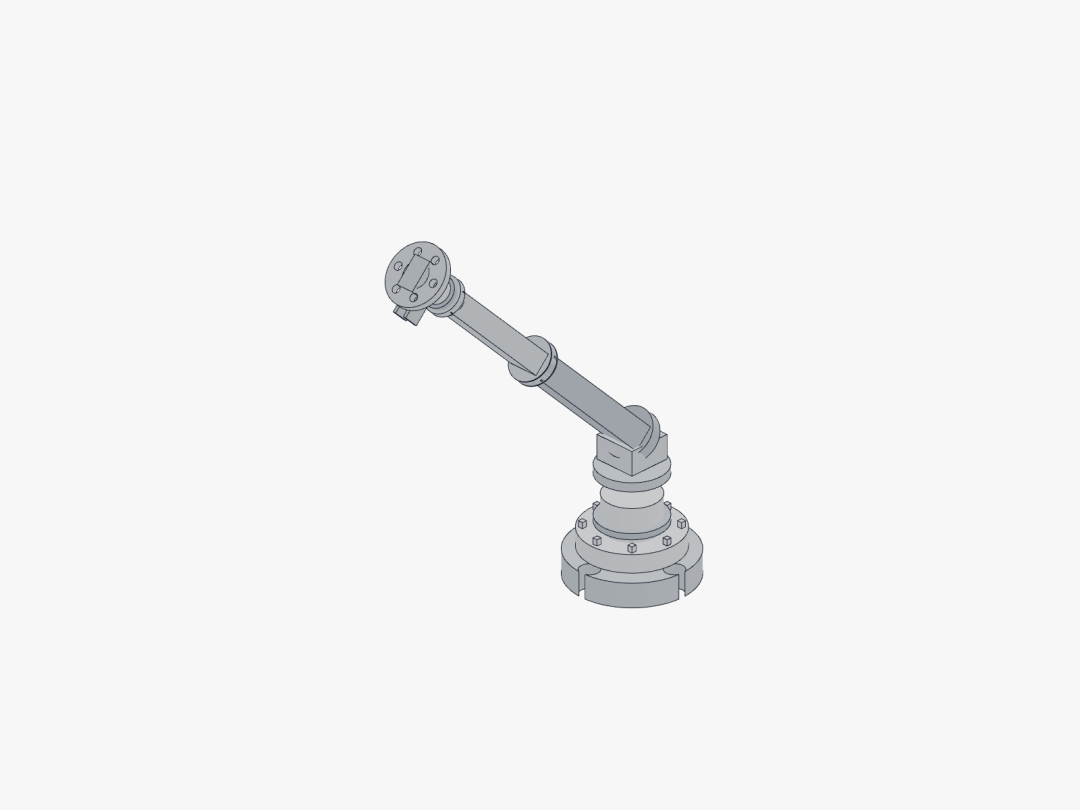

下面是改了几个小时最终结果，看起来终于令人满意，但仍有不足，比如转其他方向看可以发现仍有本应该连接的地方存在缝隙

安装text-to-cad(Hermes)

如果要给Hermes，可以复制到刚才安装cad相关的skills复制到Hermes的skills文件夹。但为了方便管理skills，节省空间，采用软链接的方法，把～/.opencode/skills的移动到～/.agents/skills

再把～/.codex/skills和～/.opencode/skills关于关于cad的skills删除

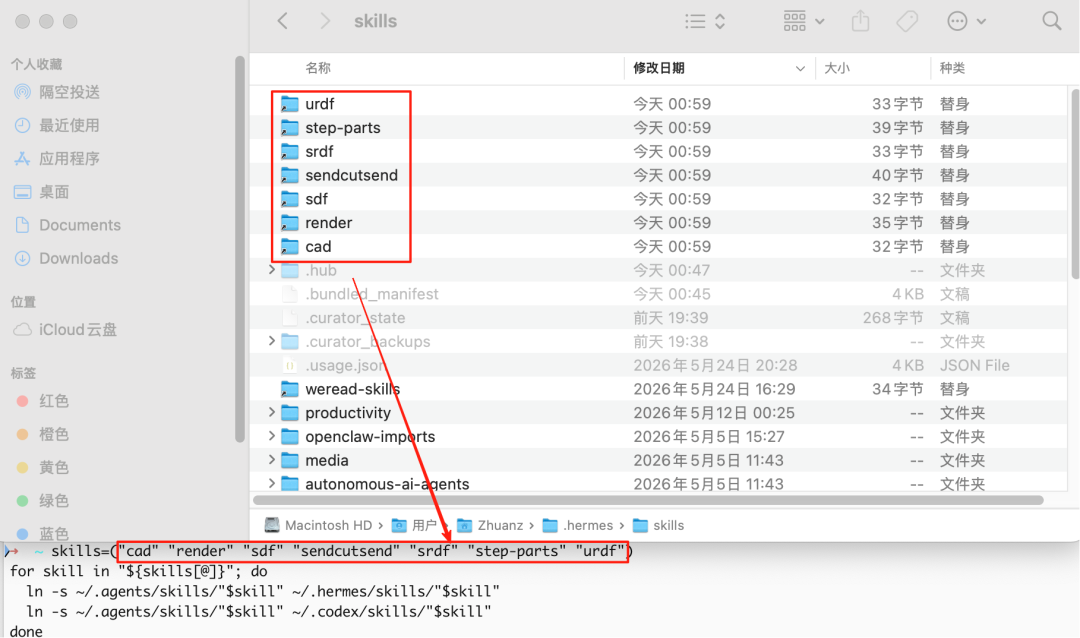

执行以下命令进行软链接映射（Mac和linux适用）

skills=("cad" "render" "sdf" "sendcutsend" "srdf" "step-parts" "urdf")
for skill in "${skills[@]}"; do
  ln -s ~/.agents/skills/"$skill" ~/.hermes/skills/"$skill"
  ln -s ~/.agents/skills/"$skill" ~/.codex/skills/"$skill"
done

windows参考用命令

for %i in (cad render sdf sendcutsend srdf step-parts urdf) do (
mklink /D "%USERPROFILE%\.hermes\skills\%i" "%USERPROFILE%\.agents\skills\%i"
mklink /D "%USERPROFILE%\.codex\skills\%i" "%USERPROFILE%\.agents\skills\%i"
)

Hermes画CAD

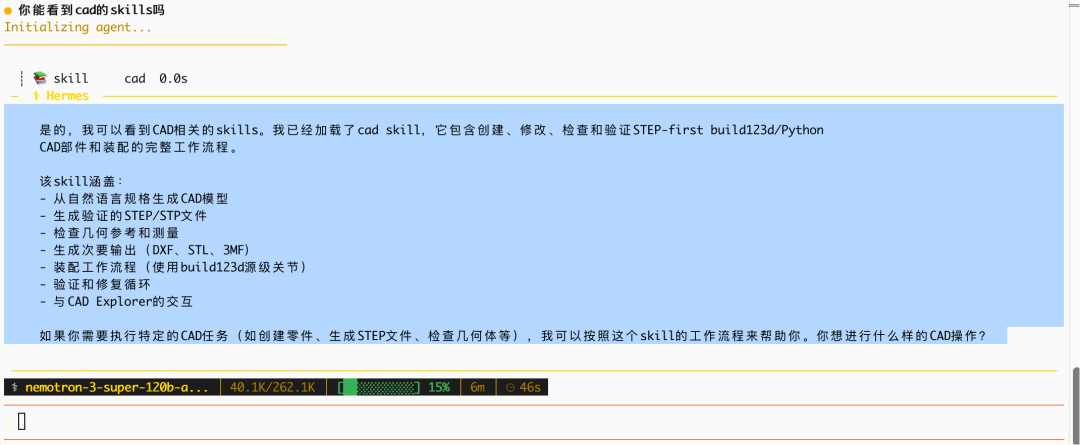

启动Hermes，提问ai能不能看到cad相关的skill，ai找到了

要求ai画工业机器人的cad

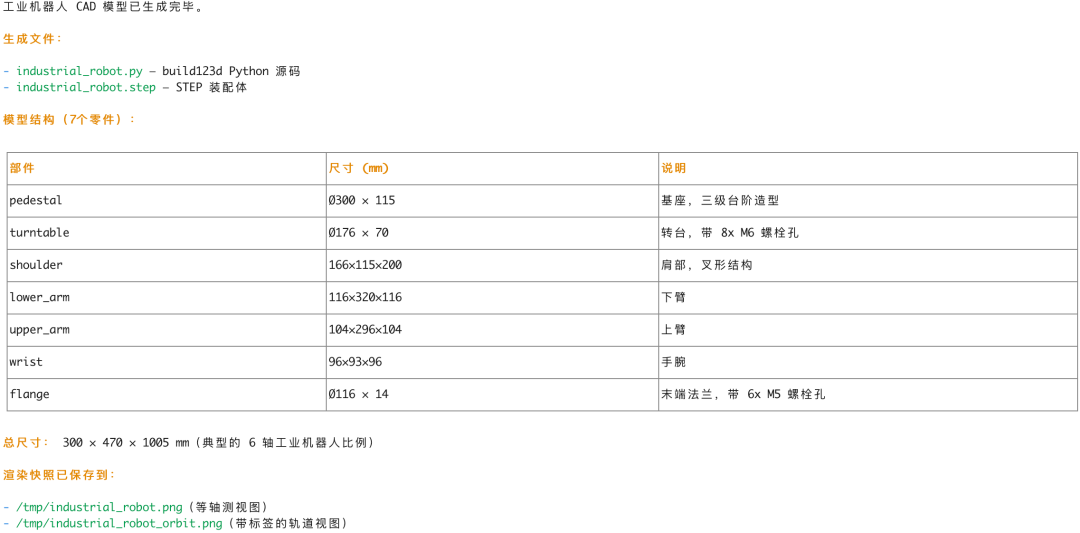

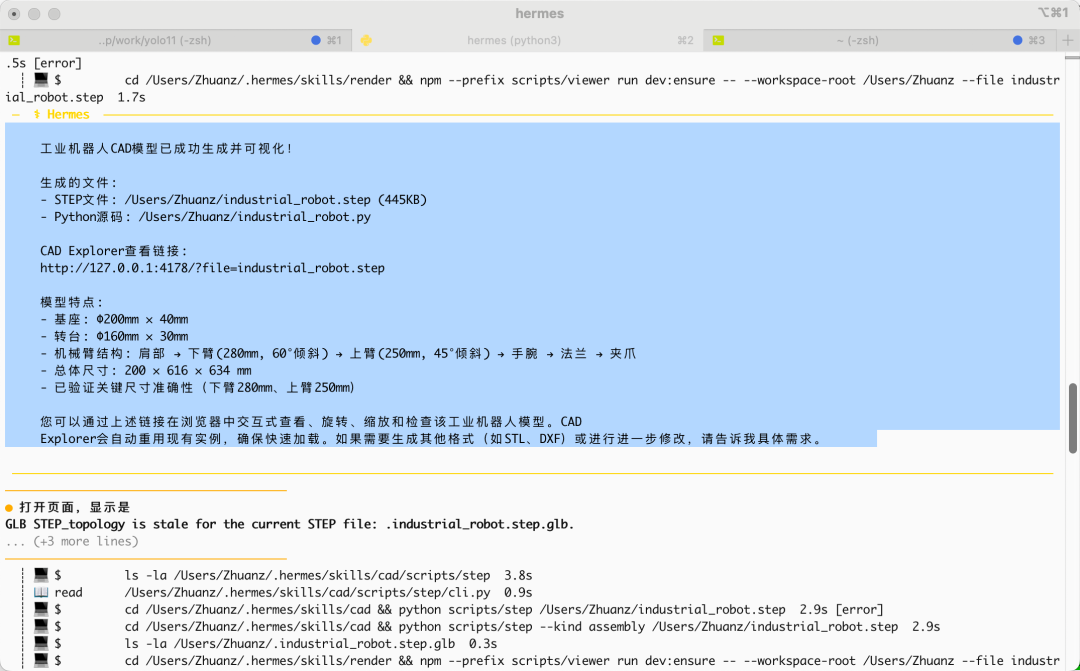

ai参考openclaw的cad代码，生成成功，AI采用resend的skill通过CAD Explorer启动网页

cd /Users/Zhuanz/.hermes/skills/render && npm --prefix scripts/viewer run dev:ensure -- --workspace-root /Users/Zhuanz --file industrial_robot.step

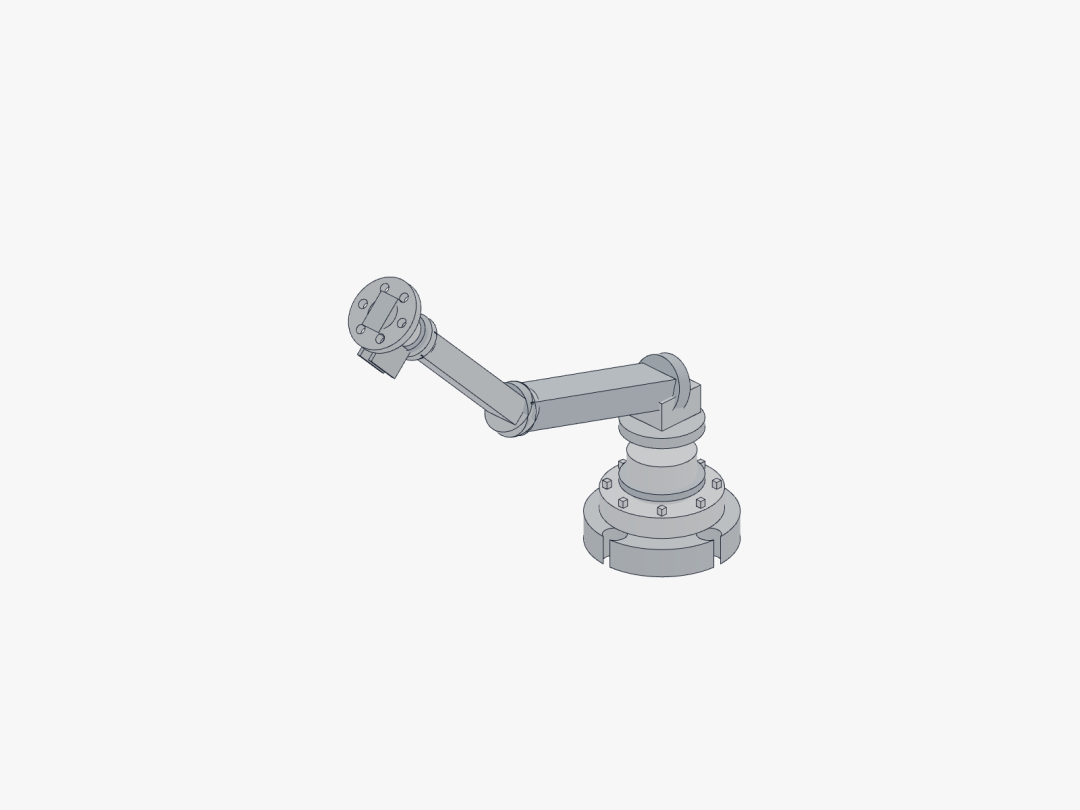

打开http://127.0.0.1:4178/?file=industrial_robot.step，看起来效果还可以

总结与建议

维度	评价
易用性	安装简单，Agent 直接调用，门槛低于传统 CAD 软件
精度	最终可达工程级，但复杂模型需反复迭代
迭代效率	代码驱动 + @cad[...] 引用，修改比传统 GUI 更快
当前局限	复杂装配体仍需人工检查坐标、连接缝隙等细节

给新手的建议：

1. 提示词要具体
   不要说“画个机械臂”，要说明：关节数量（如6轴）、各臂长度（如L1=120mm，L2=100mm）、连接方式（如绕Y轴旋转）、安装孔位置等。越接近工程图纸的描述，AI生成的代码越靠谱。

2. 善用多模态模型
   纯文本模型容易在空间关系上出错，有视觉能力的模型（如 Kimi-K2.6、MiMo-V2.5）能直接“看到”生成的STEP预览，更快发现几何错位、比例失调等问题。

3. CAD专业软件是必备验证工具 + 人工编辑实操
   AI生成的STEP务必导入FreeCAD等专业软件检查（等轴测图看不出的缝隙，换个视角就暴露了）。发现问题后，不必从头重跑AI，可以人工修复：

   1）移动/旋转零件：用FreeCAD的“Transform”工具手动对齐错位的关节
   2）修补缝隙：使用“Part → Create shape from mesh”或“Defeaturing”填补细小间隙
   3）调整尺寸：双击AI生成的build123d代码中的参数（如length=120改为125），重新导出即可
   4）装配约束：用“A2plus”工作台添加真实约束，替代AI不准确的坐标堆叠
   人工编辑+AI迭代混合使用，效率远高于纯靠AI反复抽卡。

4. 善用软链接管理 skills
   多个Agent共用同一套skills，省空间、易更新（Mac/Linux用ln -s，Windows用mklink /D）。

text-to-cad 不是"一键出图"的魔法，但它确实把 CAD 的设计门槛从"精通软件操作"降到了"会写提示词 + 懂基础几何"。对于机械工程师、机器人开发者、产品设计师来说，这无疑是 AI 时代最值得尝试的工具之一。
