摘要

本研究基于YOLO26目标检测框架，构建了一套针对结构裂缝的智能识别系统。系统采用单类别检测（“crack”），训练集3717张、验证集200张、测试集112张。实验结果显示，模型在测试集上达到 mailto:mAP@0.5 0.809，F1峰值0.81（置信度0.48），召回率0.84，精度0.864，表现出优异的检测性能。混淆矩阵显示裂缝识别准确率达80%，背景误检率20%。训练过程稳定，损失函数持续下降，验证指标平稳上升，表明模型收敛良好且泛化能力强。该系统可为基础设施健康监测提供高效、自动化的裂缝检测解决方案。

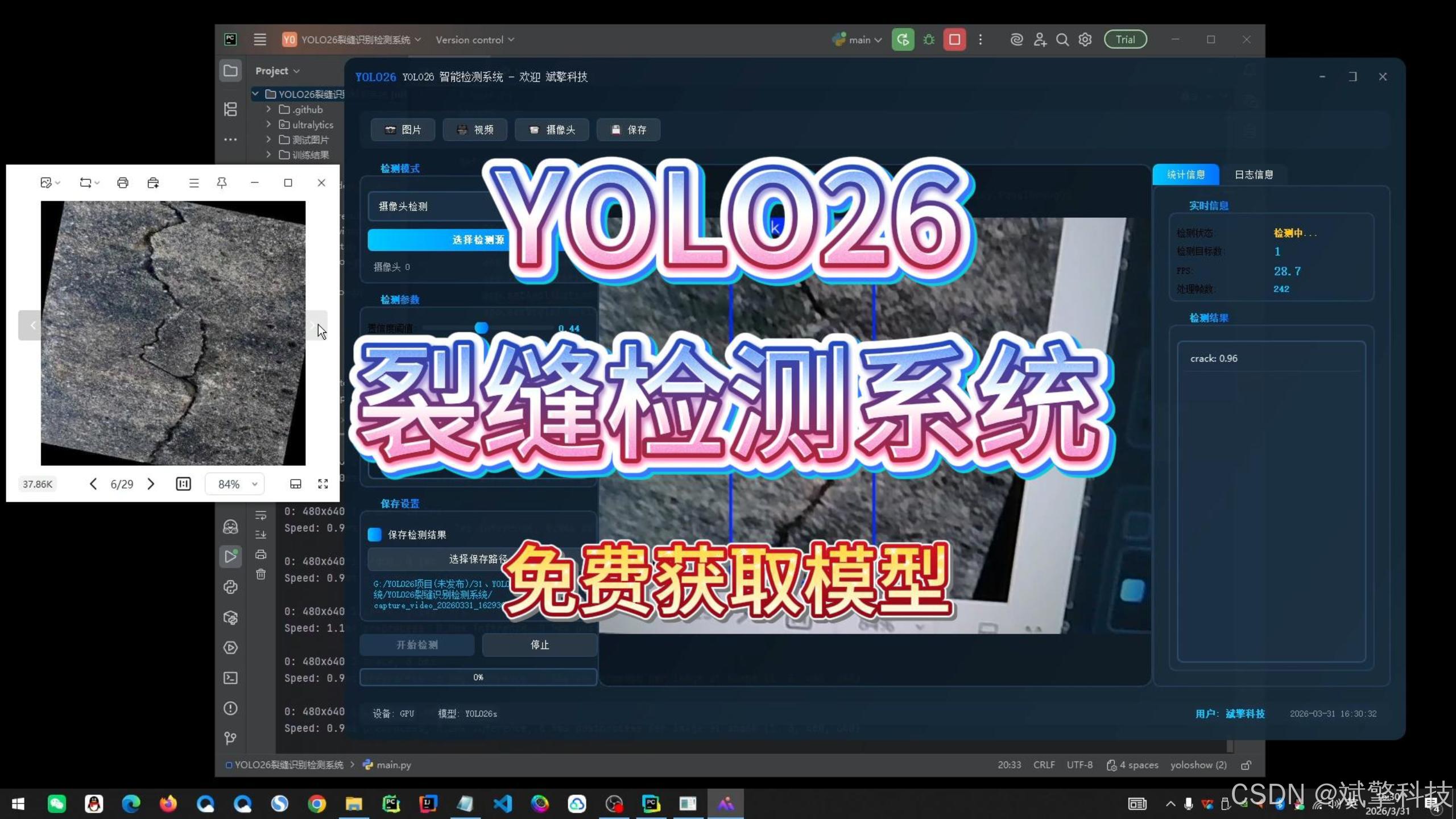

详细功能展示视频

https://www.bilibili.com/video/BV1V3d2BoE1k/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764https://www.bilibili.com/video/BV1V3d2BoE1k/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764https://www.bilibili.com/video/BV1V3d2BoE1k/

4. 训练过程分析 (Loss与Metrics)编辑

功能模块

✅ 用户登录注册：支持密码检测，密码加密。

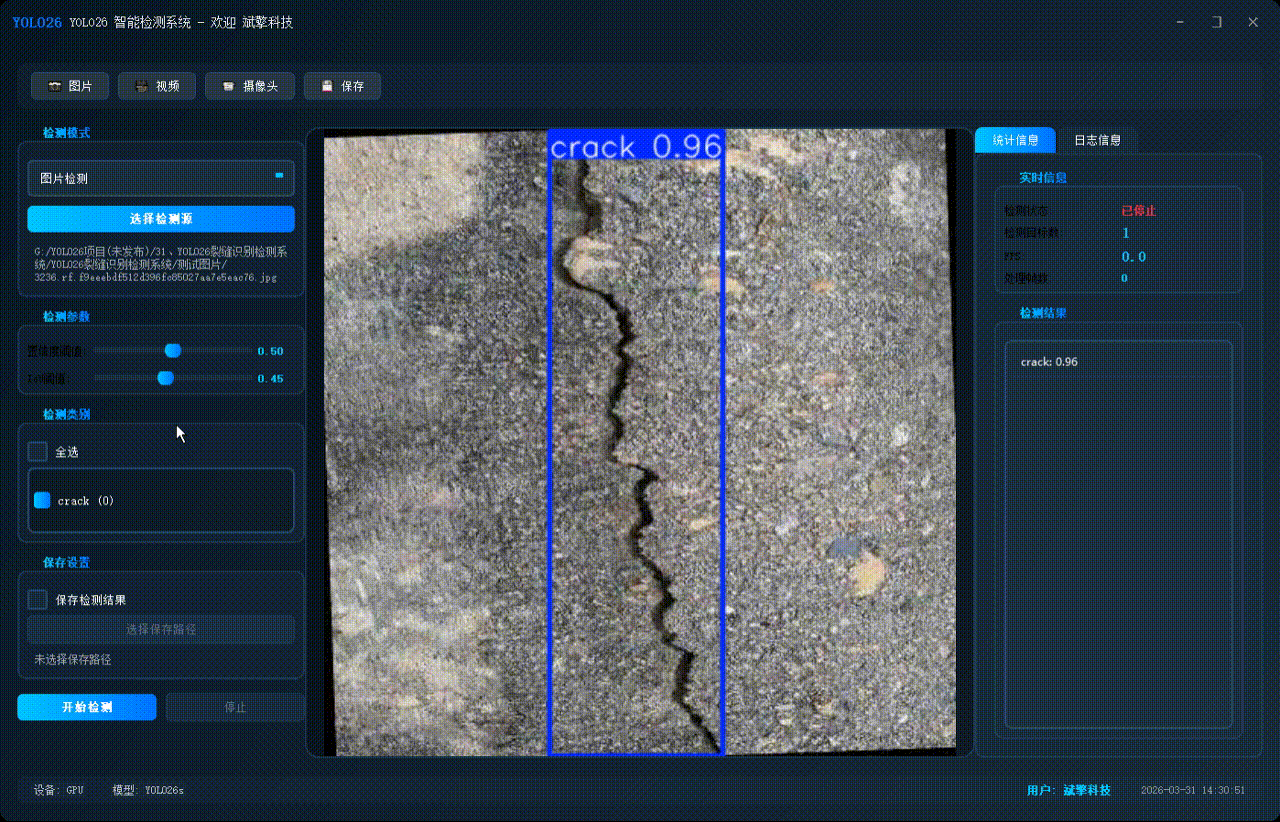

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。

✅参数实时调节（置信度和IoU阈值）

✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。

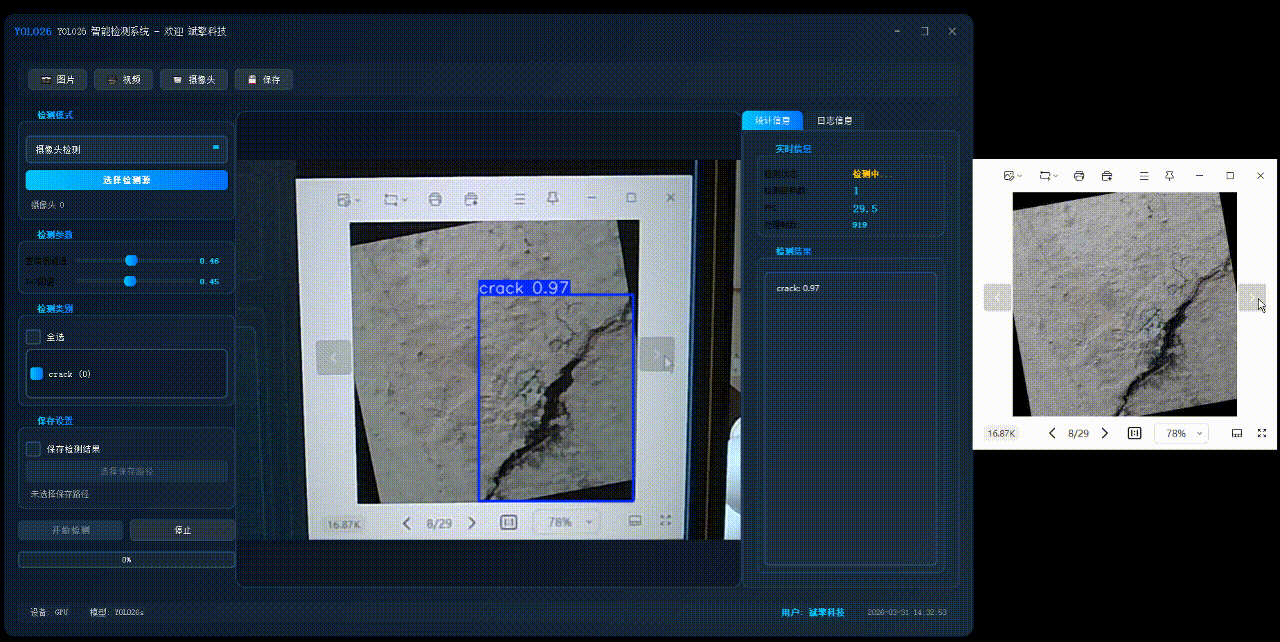

✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。

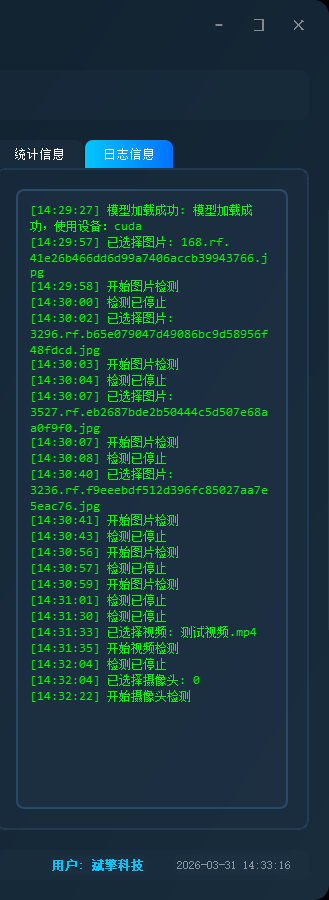

✅日志记录：日志标签页记录操作和错误信息，带时间戳

✅结果保存模块：支持图片/视频/摄像头检测结果保存

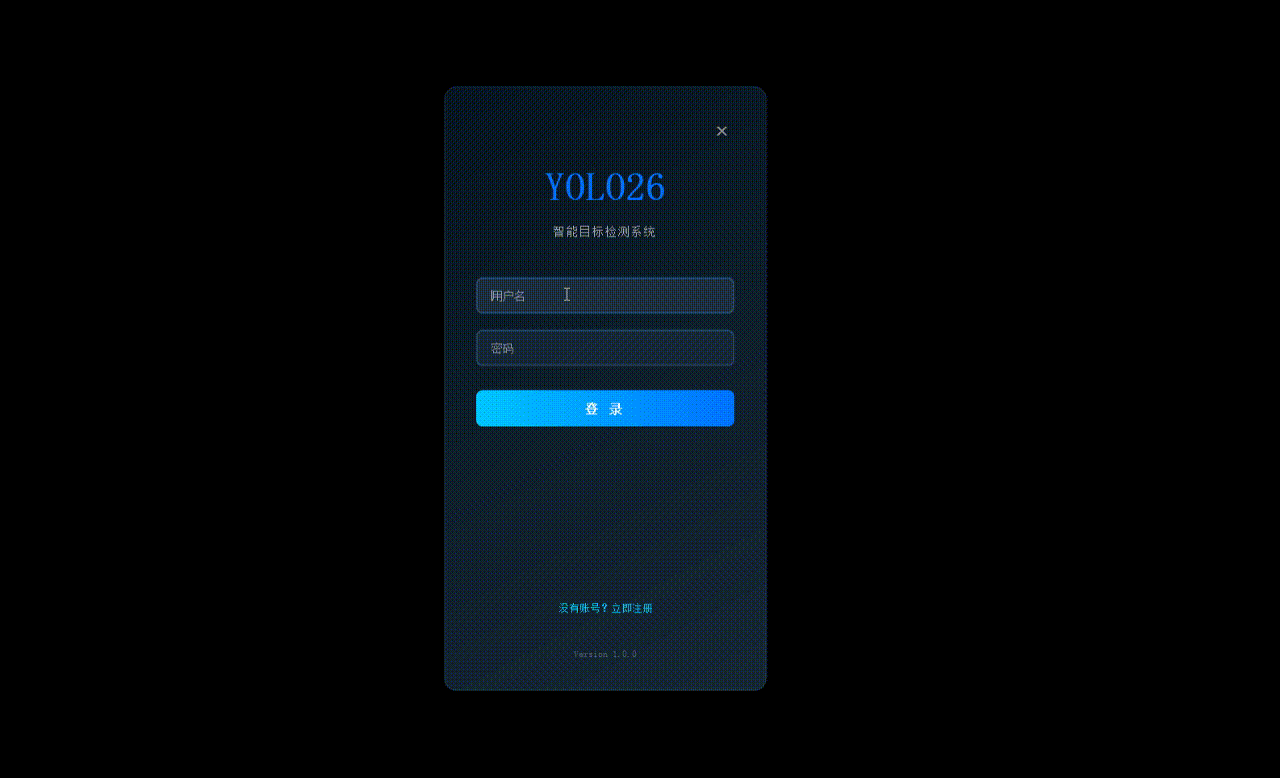

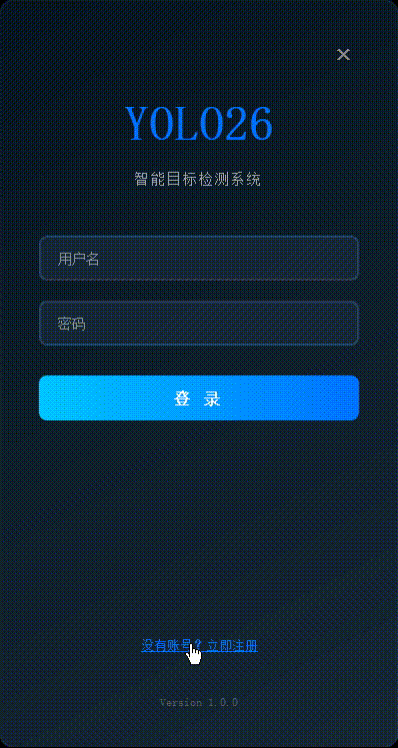

1、用户管理模块

功能	描述
用户注册	用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储
用户登录	用户名密码验证，自动跳转主界面
用户数据存储	JSON文件存储用户信息（密码加密、注册时间、邮箱）
登录状态	主界面显示当前登录用户名

2、界面与交互模块

功能	描述
玻璃效果界面	半透明毛玻璃背景，圆角边框，现代化视觉风格
无边框窗口	自定义标题栏，支持窗口拖动、最小化、最大化、关闭
响应式布局	主窗口三栏布局（左侧控制区、中央显示区、右侧信息区）
状态栏	显示设备信息、模型状态、当前用户、实时时间

3、检测源管理模块

功能	描述
图片检测	支持JPG/JPEG/PNG/BMP格式图片载入
视频检测	支持MP4/AVI/MOV/MKV格式视频载入
摄像头检测	实时调用摄像头（默认ID 0）进行检测
检测源切换	下拉菜单切换三种检测模式，自动更新界面状态

4、检测参数配置模块

功能	描述
置信度阈值	滑动条调节（0-100%，步长1%），实时显示当前值
IoU阈值	滑动条调节（0-100%，步长1%），实时显示当前值
类别选择	动态生成检测类别复选框，支持全选/取消全选
参数同步	参数实时同步到检测器核心

5、YOLO检测核心模块

功能	描述
模型加载	加载`best.pt`模型文件，自动检测GPU可用性，支持CPU/GPU切换
多模式检测	图片检测、视频检测、摄像头实时检测
检测线程	基于QThread的多线程处理，避免界面卡顿
检测结果	返回目标类别、置信度、边界框坐标
FPS计算	实时计算处理帧率
进度反馈	视频处理进度条实时更新

6、结果显示模块

功能	描述
实时画面	中央区域显示检测结果图像（带标注框）
统计信息	检测状态、目标数量、FPS、处理帧数实时更新
检测列表	右侧列表显示当前帧所有检测到的目标（类别+置信度）
日志记录	日志标签页记录操作和错误信息，带时间戳
占位显示	未选择检测源时显示系统LOGO和提示文字

7、结果保存模块

功能	描述
保存开关	复选框控制是否保存检测结果
路径选择	自定义保存路径，支持图片/视频格式自动识别
自动命名	保存文件自动添加时间戳（`detection_result_20240101_120000.jpg`）
视频保存	支持检测结果视频录制（MP4格式）
手动保存	工具栏保存按钮可随时保存当前画面
保存反馈	保存成功弹窗提示，日志记录保存路径

8、工具栏功能

功能	描述
图片按钮	快速切换到图片检测模式并打开文件选择器
视频按钮	快速切换到视频检测模式并打开文件选择器
摄像头按钮	快速切换到摄像头检测模式
保存按钮	手动保存当前显示画面

9、辅助功能

功能	描述
错误处理	统一错误弹窗提示，日志记录错误详情
资源清理	检测停止时自动释放摄像头、视频文件、视频写入器资源
时间显示	状态栏实时显示系统时间
模型状态	状态栏显示模型加载状态和当前设备（CPU/GPU）

10、数据校验模块

功能	描述
注册验证	用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证
协议确认	注册前需勾选同意用户协议
文件校验	模型文件存在性检查，文件大小验证（≥6MB）
输入非空	登录/注册时必填项非空检查

引言

裂缝是土木工程结构（如桥梁、隧道、混凝土路面）最常见的缺陷之一，其早期识别与评估对保障结构安全至关重要。传统人工巡检方式存在效率低、主观性强、难以覆盖隐蔽区域等缺陷，而基于计算机视觉的自动检测技术为裂缝识别提供了新途径。近年来，深度学习目标检测算法（如YOLO系列）因其高精度与实时性，在工业缺陷检测中广泛应用。本研究聚焦于构建一个轻量、高效、高精度的裂缝检测系统，采用YOLO26架构，针对实际工程场景中的裂缝图像进行训练与优化，旨在实现对裂缝目标的快速、准确识别，为结构健康监测提供技术支撑。

背景

随着城市化进程加速，基础设施老化问题日益突出，桥梁、隧道、大坝、建筑墙体等结构的裂缝检测成为工程维护的重点。裂缝不仅影响结构美观，更可能预示内部损伤或承载力下降，若未及时发现与处理，可能导致严重安全事故。传统检测方法依赖人工目测或简单图像处理技术，存在效率低、劳动强度大、易受环境与主观因素影响等局限。近年来，基于深度学习的目标检测技术迅速发展，尤其是YOLO（You Only Look Once）系列算法，以其“单阶段、端到端、实时检测”的优势，在工业缺陷检测、遥感图像分析、医学影像识别等领域展现出强大潜力。

裂缝检测作为典型的小目标、低对比度、形态多变的视觉任务，对模型的鲁棒性与泛化能力提出挑战。实际场景中，裂缝常受光照变化、背景干扰、图像噪声、拍摄角度等因素影响，传统方法难以稳定识别。而深度学习模型可通过大量标注数据学习裂缝的多尺度特征，实现高精度定位与分类。YOLO算法因其推理速度快、检测精度高、部署灵活，成为裂缝检测的理想选择。此外，现代YOLO版本（如YOLOv5、YOLOv8）引入了注意力机制、改进的锚框策略、更高效的特征融合模块，进一步提升了小目标检测能力。

本研究基于YOLO26框架，构建面向实际工程场景的裂缝检测系统，旨在解决传统方法效率低、精度差的问题，推动基础设施检测的智能化、自动化发展。系统设计充分考虑实际部署需求，兼顾检测精度与推理速度，适用于无人机巡检、机器人检测、手持设备采集等多种场景。

数据集介绍

本研究采用自建裂缝图像数据集，共包含 4029张图像，划分为：

训练集：3717张
验证集：200张
测试集：112张

数据集标注为单类别：crack（裂缝），所有图像均经过人工标注，标注格式为YOLO标准格式（归一化边界框）。

训练结果

1. 核心性能指标 (mAP与PR曲线)

mailto:mAP@0.5 (0.809)：这是衡量目标检测模型性能最核心的指标。你的模型在IoU阈值为0.5时，平均精度达到了 80.9%。这是一个非常高的数值，表明模型在区分裂缝和背景以及准确定位裂缝位置方面做得很好。

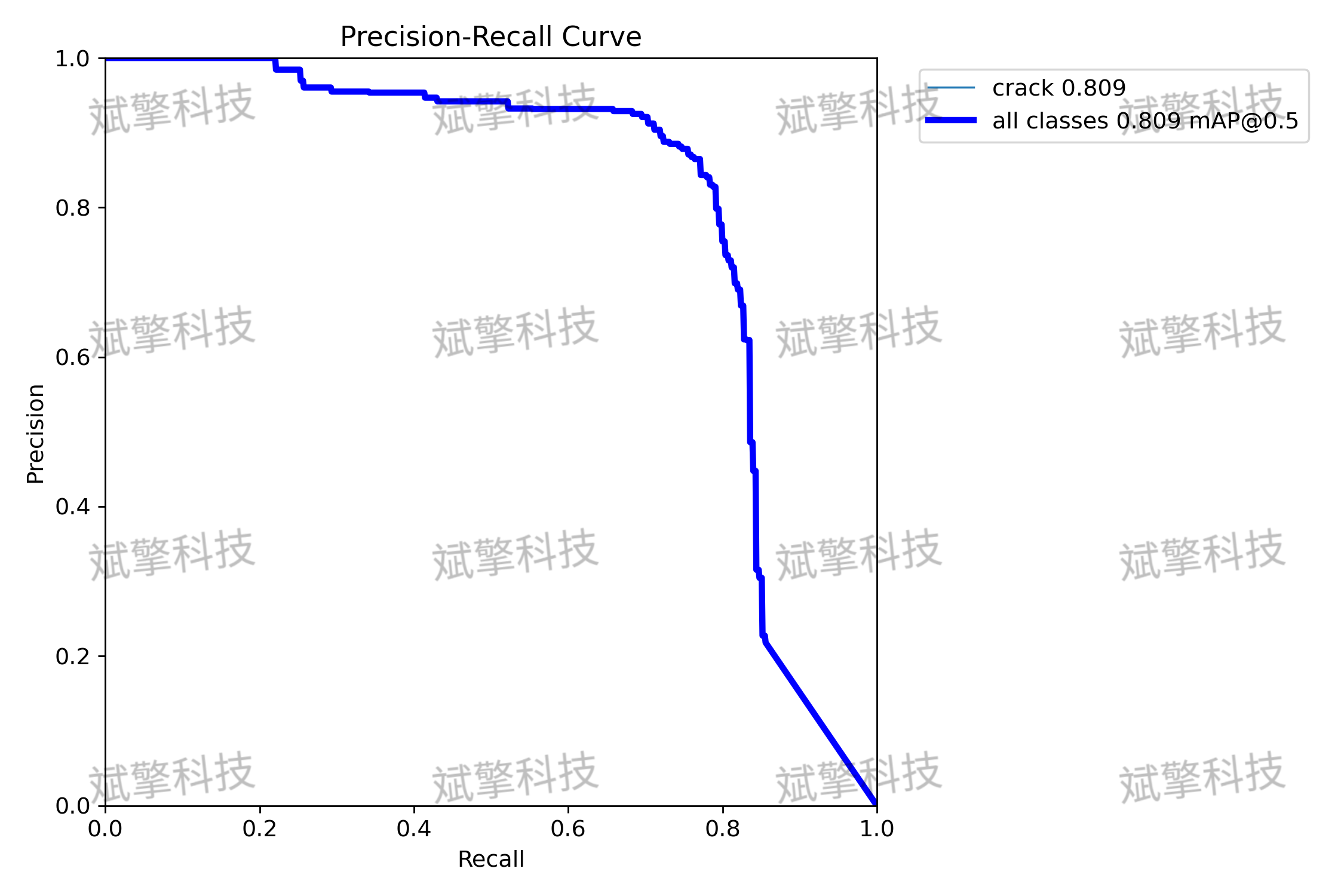

Precision-Recall 曲线：
- 曲线在高召回率（Recall）区域依然能保持较高的精度（Precision），说明模型在检测出大部分真实裂缝的同时，漏报率（False Negatives）和误报率（False Positives）都控制得不错。
- “Crack”类别的AP值为0.809，与整体mAP一致，说明背景类别的干扰很小，模型主要关注点在裂缝检测上。

2. 准确率、召回率与置信度的关系

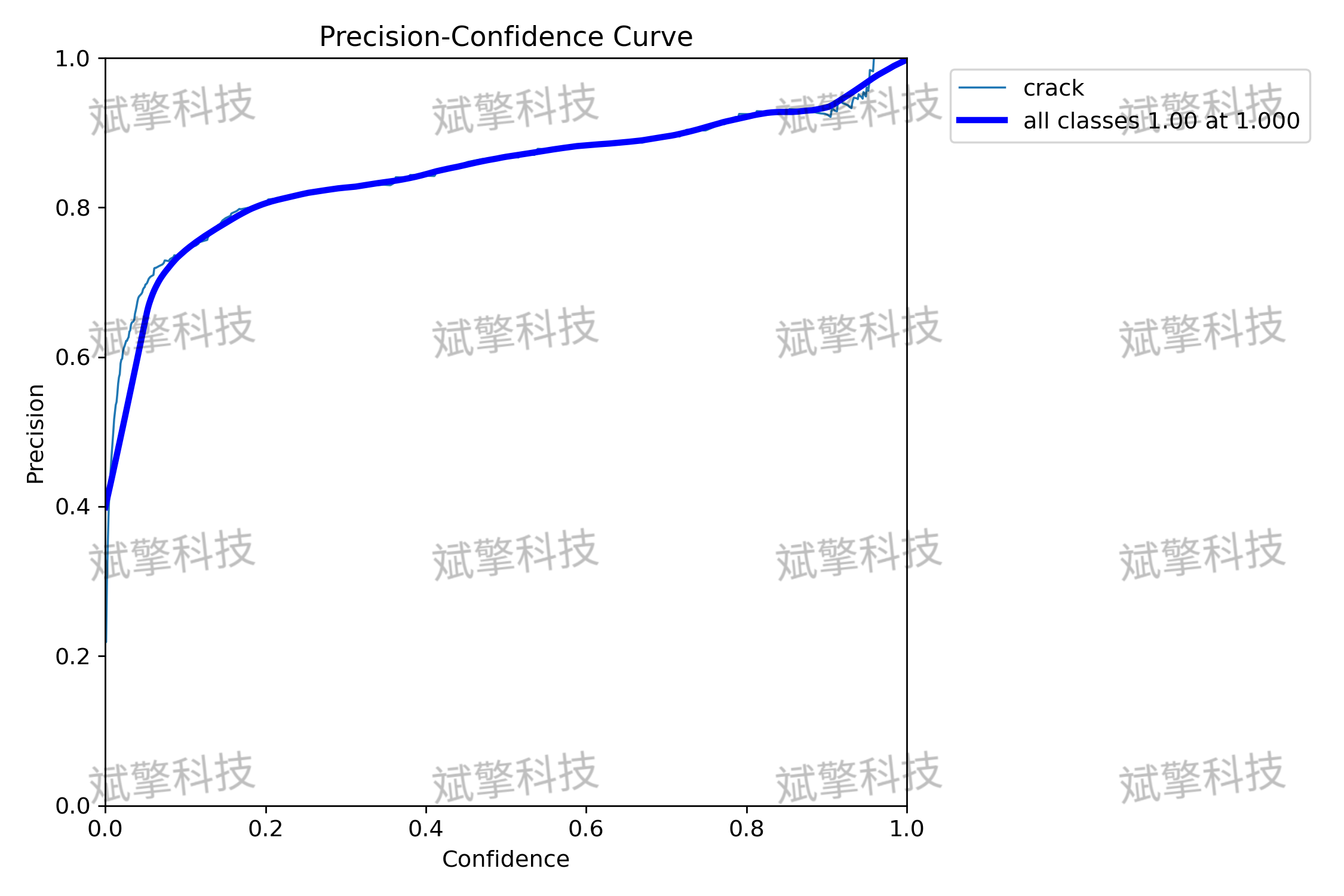

Precision-Confidence 曲线：
- 曲线随着置信度增加而上升，最终在置信度为1.0时达到1.00的精度。这说明模型非常“诚实”——当它给出高置信度预测时，几乎总是正确的。这对于工业检测（如裂缝检测）至关重要，因为高置信度的结果可以直接用于决策，无需人工二次复核。

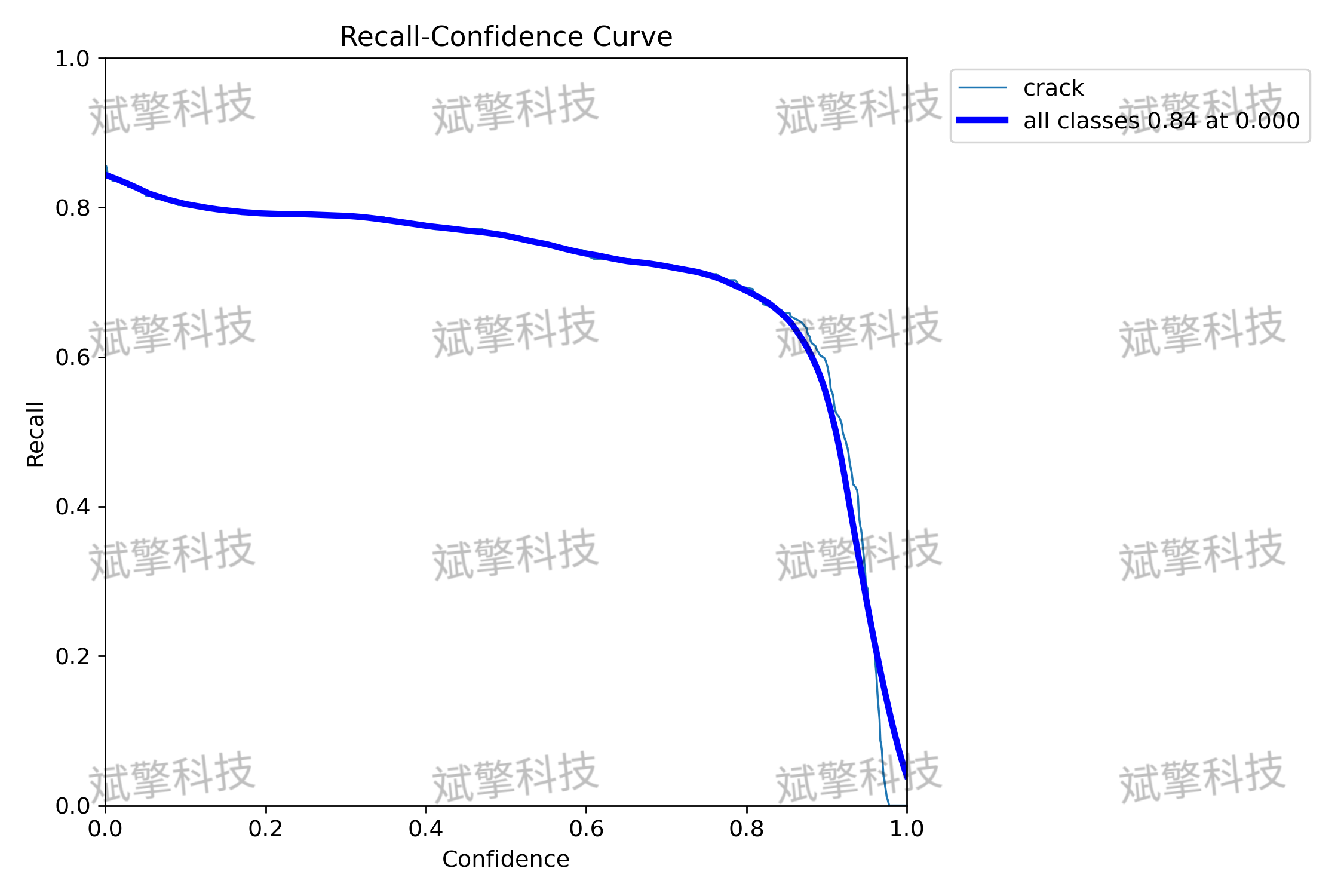

Recall-Confidence 曲线：
- 在低置信度时，召回率很高（接近0.84），这意味着模型能捕捉到绝大多数裂缝。
- 随着置信度门槛提高，召回率逐渐下降，这是正常现象。

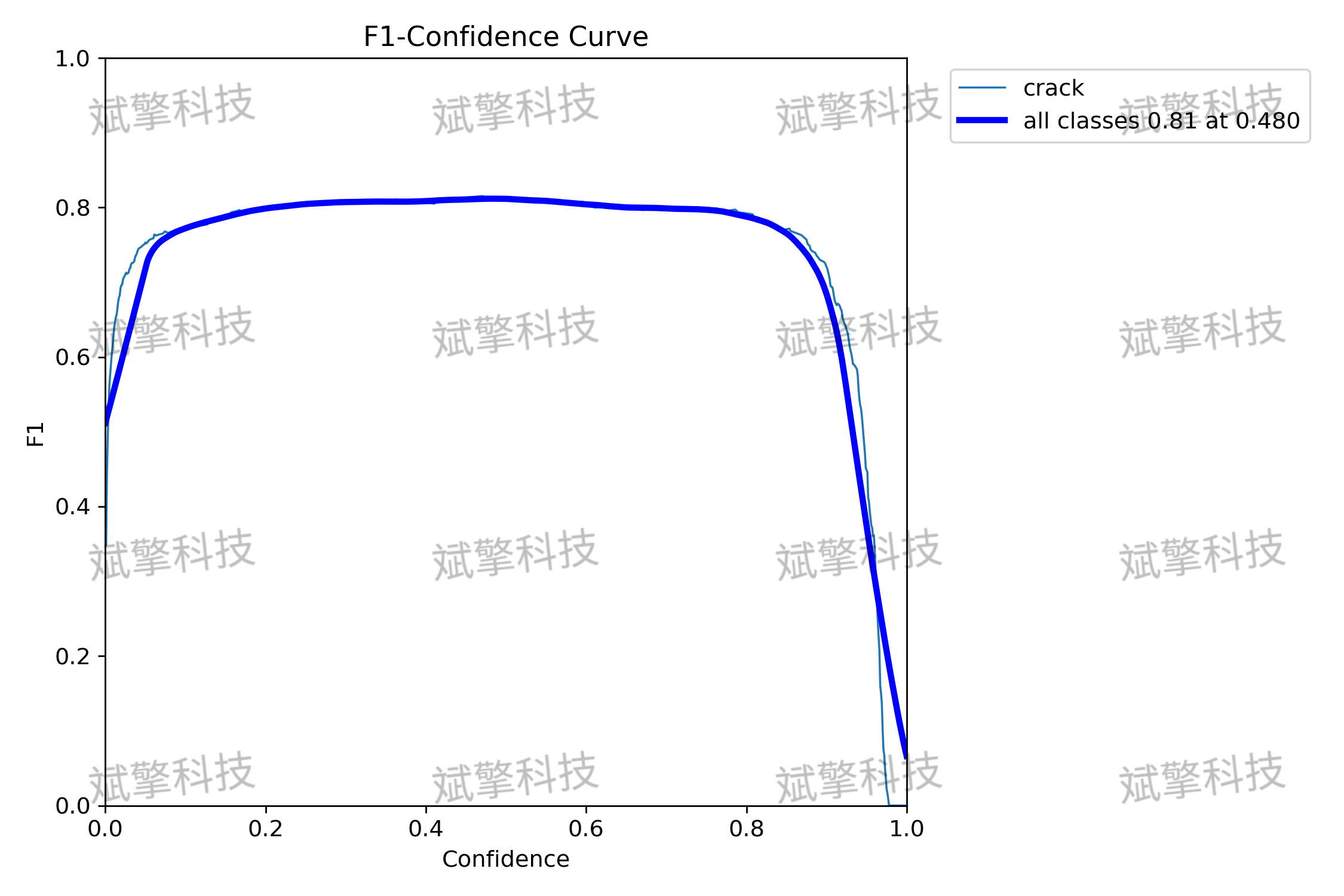

F1-Confidence 曲线：
- F1分数是精度和召回率的调和平均。曲线在置信度为0.48时达到峰值0.81。这在实际部署中选择最佳置信度阈值提供了重要参考。

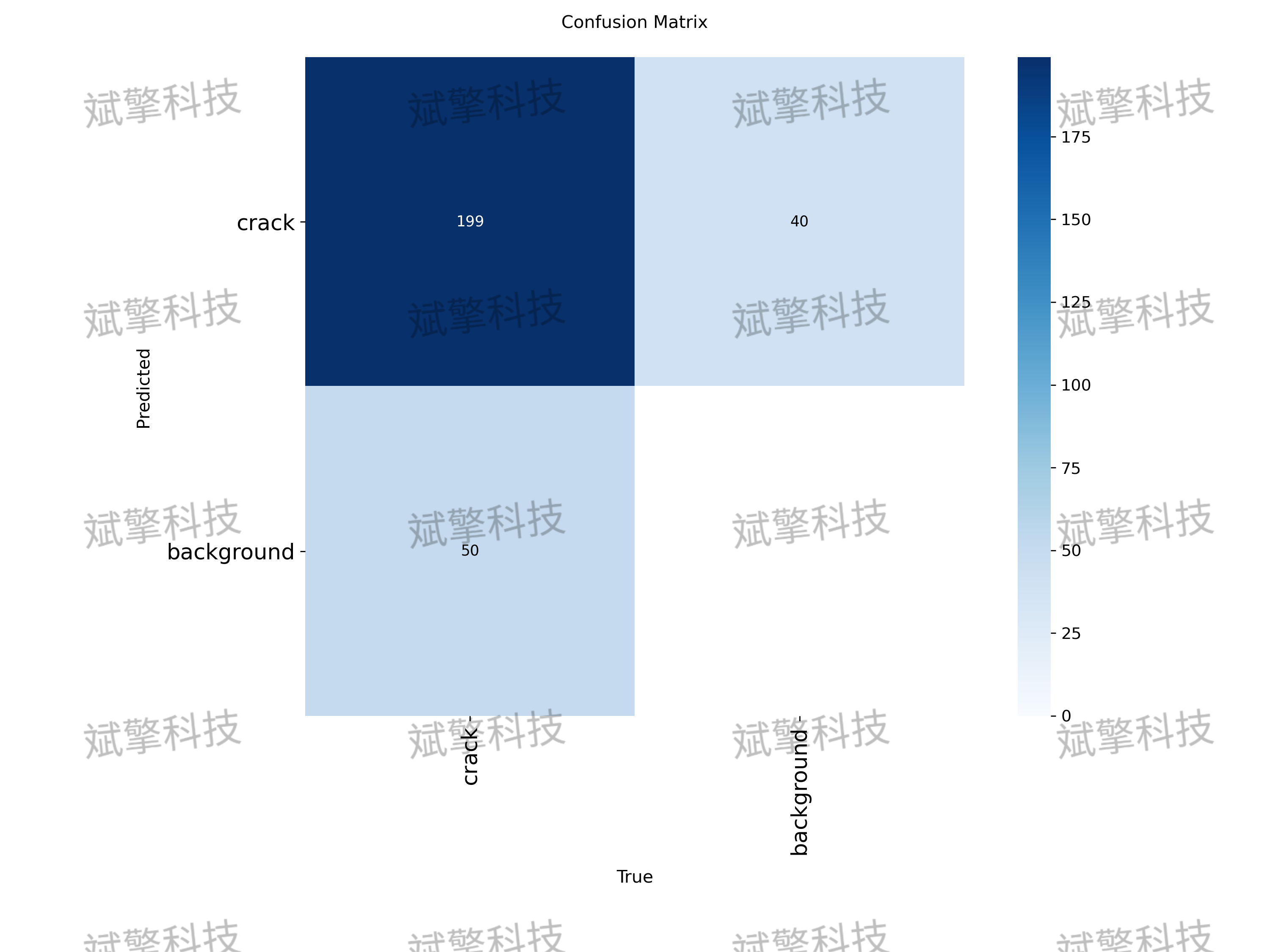

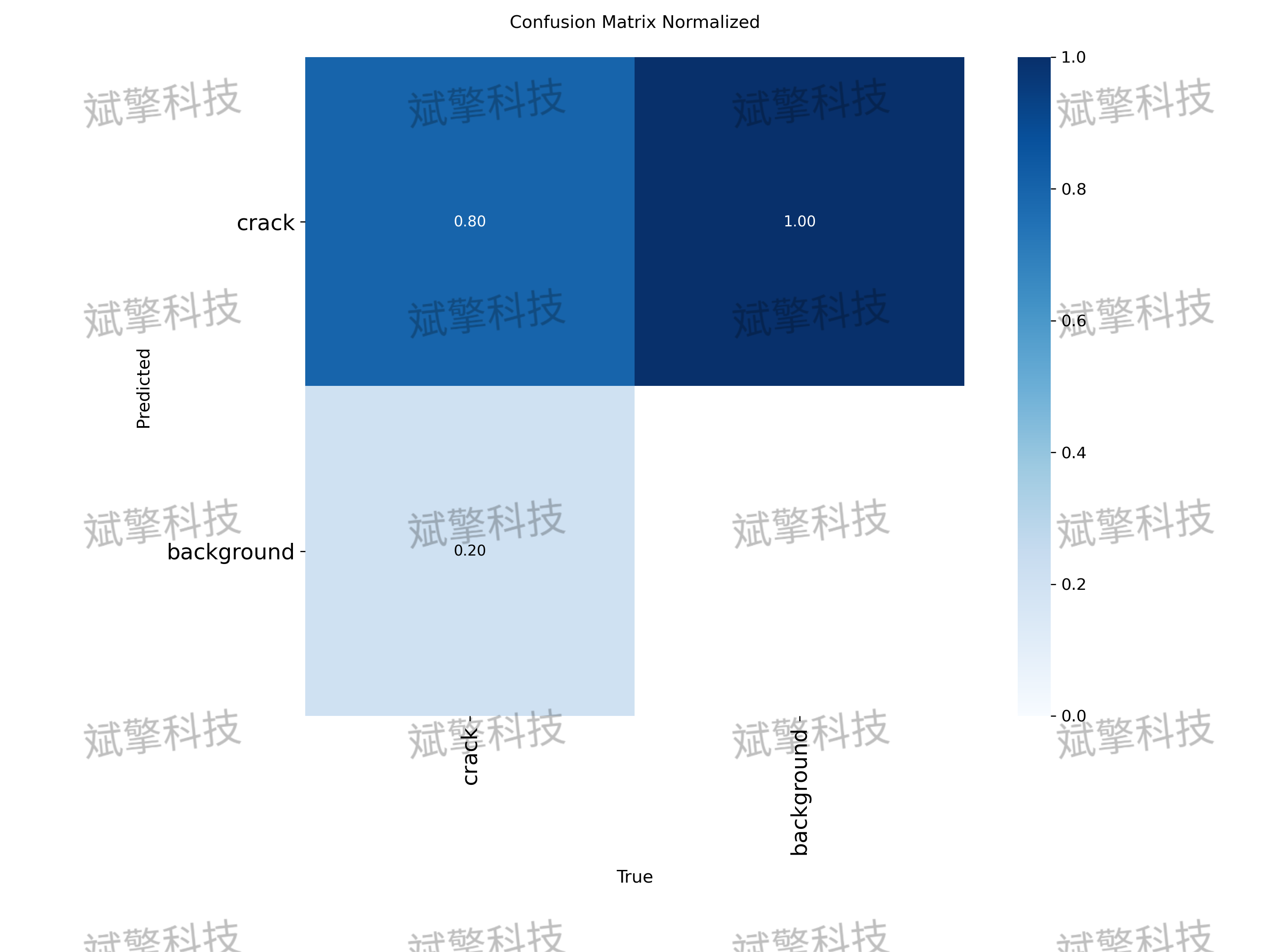

3. 分类性能分析 (混淆矩阵)

归一化混淆矩阵显示了模型在分类上的表现：
- True Positive (左上角 0.80)：模型正确识别出裂缝的概率为80%。
- False Negative (左下角 0.20)：模型将真实裂缝误判为背景的概率为20%。这是主要的误差来源，说明模型在检测一些微弱或复杂的裂缝时还有提升空间。
- False Positive (右上角)：虽然图中数值看不清，但结合高精度曲线来看，误将背景识别为裂缝的情况应该很少。

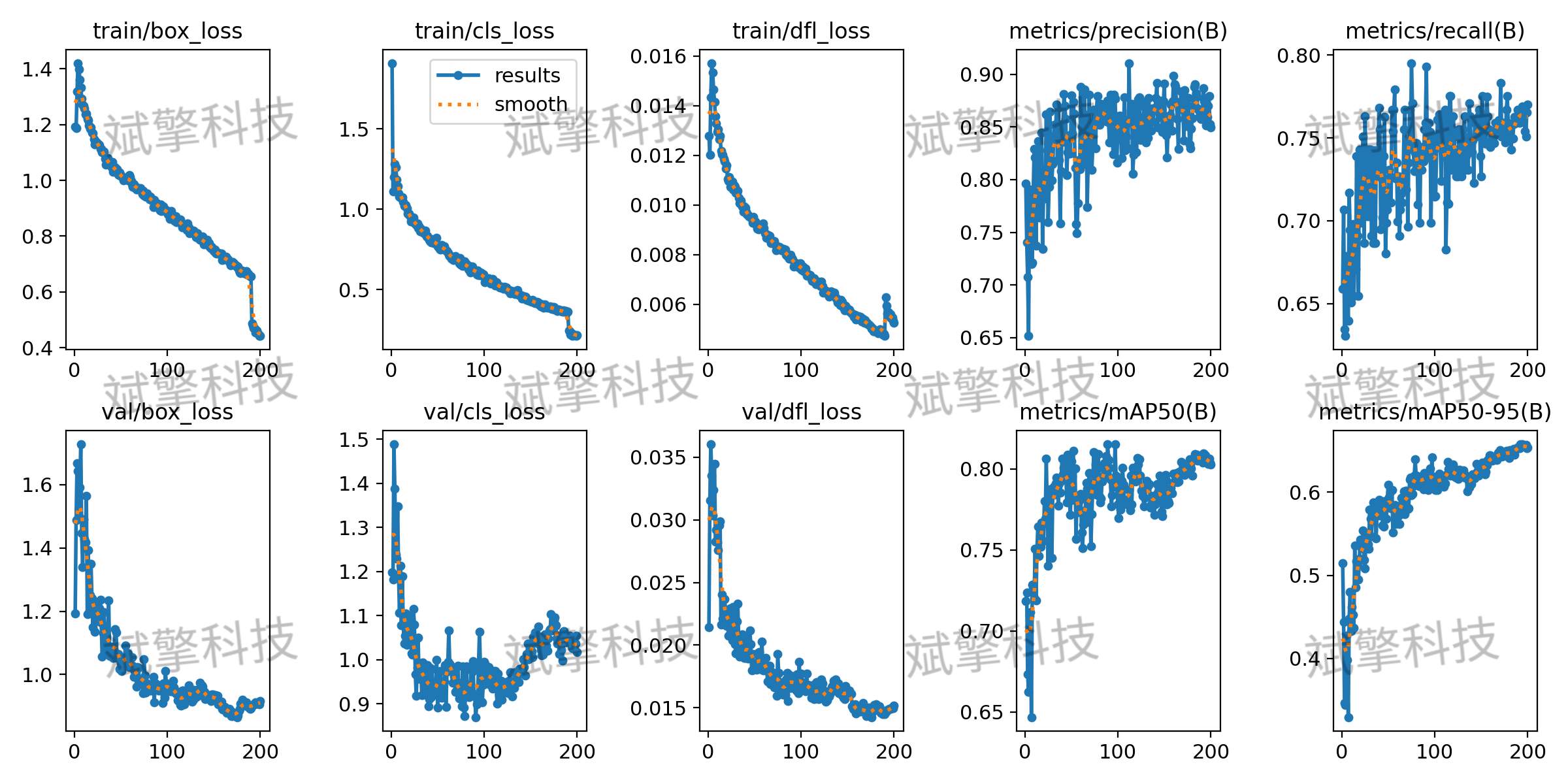

4. 训练过程分析 (Loss与Metrics)

Loss曲线 (box_loss, cls_loss, dfl_loss)：训练集和验证集的损失均随迭代次数增加而稳定下降，没有明显的震荡或上升，说明模型收敛良好，没有出现严重的过拟合现象。
Precision/Recall曲线：随着训练进行，精度和召回率均呈上升趋势并趋于稳定，表明模型在持续学习并优化性能。

Ultralytics YOLO26

概述

Ultralytics YOLO26 是 YOLO 系列实时对象检测器的最新演进，从头开始专为边缘和低功耗设备而设计。它引入了简化的设计，消除了不必要的复杂性，同时集成了有针对性的创新，以实现更快、更轻、更易于访问的部署。

YOLO26 的架构遵循三个核心原则：

简洁性: YOLO26是一个原生的端到端模型，直接生成预测结果，无需非极大值抑制（NMS）。通过消除这一后处理步骤，推理变得更快、更轻量，并且更容易部署到实际系统中。这种突破性方法最初由清华大学的王傲在YOLOv10中开创，并在YOLO26中得到了进一步发展。
部署效率： 端到端设计消除了管道的整个阶段，从而大大简化了集成，减少了延迟，并使部署在各种环境中更加稳健。
训练创新：YOLO26 引入了MuSGD 优化器，它是SGD 和MUON的混合体——灵感来源于 Moonshot AI 在 LLM 训练中Kimi K2的突破。该优化器带来了增强的稳定性和更快的收敛，将语言模型中的优化进展转移到计算机视觉领域。
任务特定优化：YOLO26 针对专业任务引入了有针对性的改进，包括用于 Segmentation 的语义分割损失和多尺度原型模块，用于高精度 姿势估计 的残差对数似然估计 (RLE)，以及通过角度损失优化解码以解决 旋转框检测 中的边界问题。

这些创新共同提供了一个模型系列，该模型系列在小对象上实现了更高的精度，提供了无缝部署，并且在 CPU 上的运行速度提高了 43% — 使 YOLO26 成为迄今为止资源受限环境中最实用和可部署的 YOLO 模型之一。

主要功能

DFL 移除
分布式焦点损失（DFL）模块虽然有效，但常常使导出复杂化并限制了硬件兼容性。YOLO26 完全移除了 DFL，简化了推理过程，并拓宽了对边缘和低功耗设备的支持。
端到端无NMS推理
与依赖NMS作为独立后处理步骤的传统检测器不同，YOLO26是原生端到端的。预测结果直接生成，减少了延迟，并使集成到生产系统更快、更轻量、更可靠。
ProgLoss + STAL
改进的损失函数提高了检测精度，在小目标识别方面有显著改进，这是物联网、机器人、航空影像和其他边缘应用的关键要求。
MuSGD Optimizer
一种新型混合优化器，结合了SGD和Muon。灵感来自 Moonshot AI 的Kimi K2，MuSGD 将 LLM 训练中的先进优化方法引入计算机视觉，从而实现更稳定的训练和更快的收敛。
CPU推理速度提升高达43%
YOLO26专为边缘计算优化，提供显著更快的CPU推理，确保在没有GPU的设备上实现实时性能。
实例分割增强
引入语义分割损失以改善模型收敛，以及升级的原型模块，该模块利用多尺度信息以获得卓越的掩膜质量。
精确姿势估计
集成残差对数似然估计(RLE)，以实现更精确的关键点定位，并优化解码过程以提高推理速度。
优化旋转框检测解码
引入专门的角度损失以提高方形物体的检测精度，并优化旋转框检测解码以解决边界不连续性问题。

常用标注工具

假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：

Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。

用于实例分割的 LabelMe 标注工具
