1、前言

作为UG NX软件体系中的核心组成部分之一，CAM模块凭借其突出优势成为整个系统的重要功能单元。该模块能够支持车削、铣削、磨削及钻孔等多种加工工艺的程序编制工作。然而由于该平台具备广泛的适用性，在特定专业领域可能存在功能局限性。因此有必要基于CAM模块开展针对性的二次开发工作。本文将依据UG NX平台提供的编程接口框架，以多篇文章形式系统阐述基于NXOpen.net（C#）技术对CAM模块实施二次开发的方法。本篇文章重点介绍通过自动化方式实现对CAM模块访问的具体操作流程



2、调用CAM模块错误

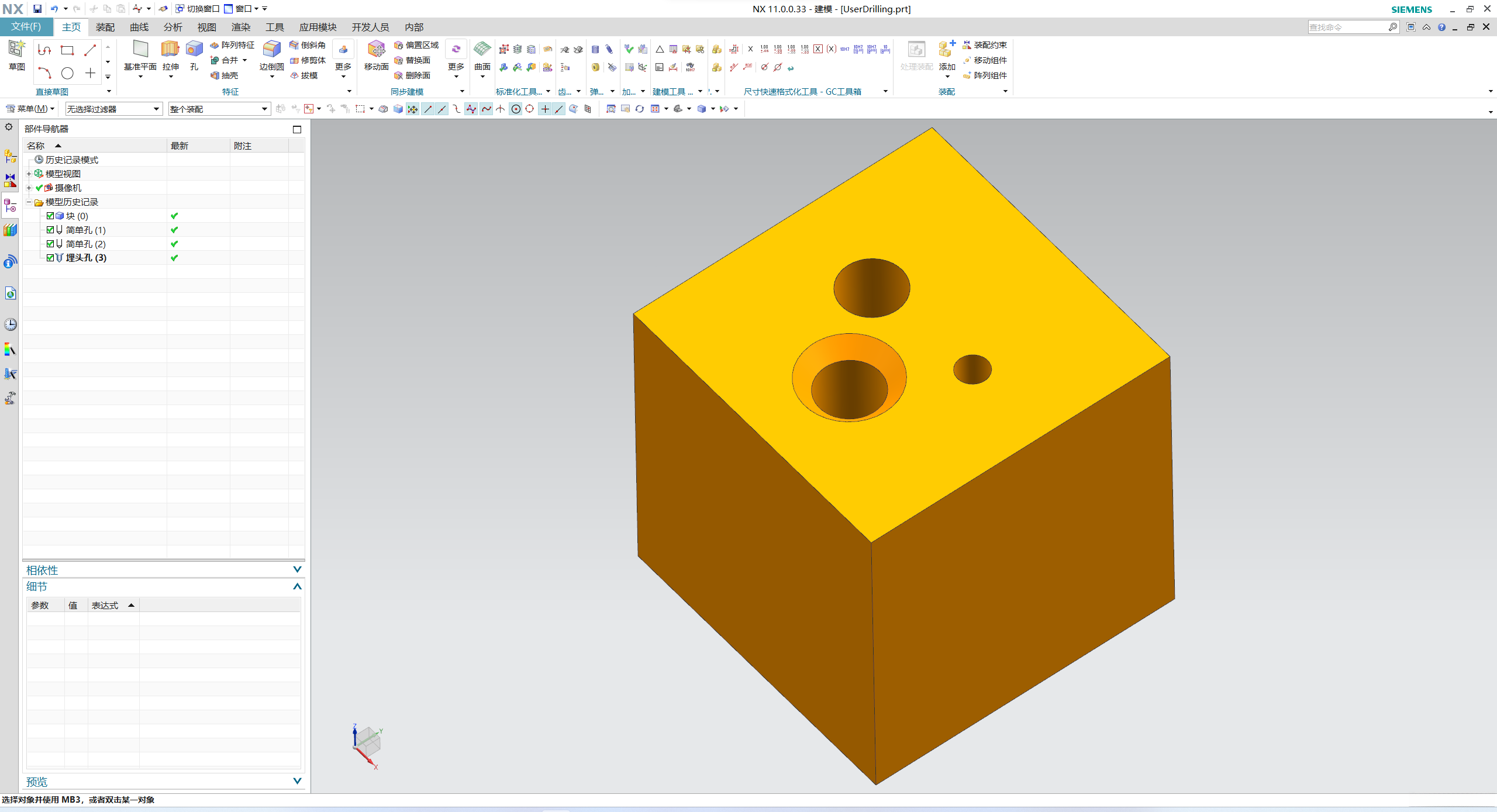

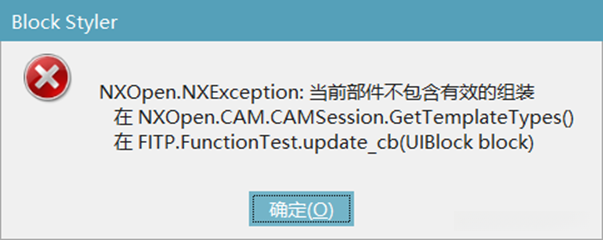

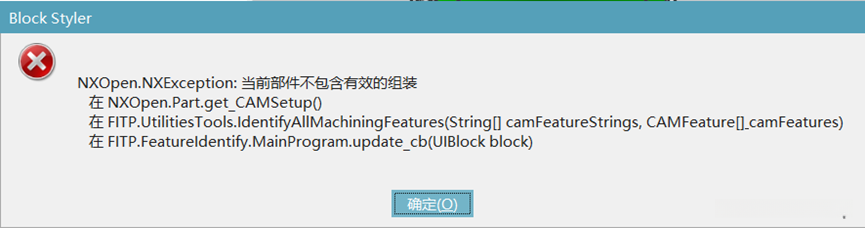

在进行二次开发过程中所编写的程序组件（包括内部模式下的dll文件或外部模式下的exe文件），若UG NX未切换至CAM功能模块，则可能触发异常机制并弹出警告信息。例如当系统当前运行于建模功能界面时，将显示特定错误提示窗口——此现象源于两个关键因素：一方面系统未识别到CAM环境激活状态；另一方面待处理模型本身缺乏对应的加工工艺数据特征值，在双重条件作用下导致异常报警的发生过程





 为规避潜在错误，在操作流程中首要步骤即为将UG NX系统切换至CAM模块，此举可确保后续加工流程能够获取关键的初始参数配置



2、系统切换至加工商户处理

实施基于UG NXOpen的工艺流程二次开发过程中，首要步骤是切换至制造应用模块。用户既可通过图形界面手动操作切换至该模块，亦可借助编程方式自动完成这一过程。于插件初始化函数main()内嵌入以下指令：

theSession.ApplicationSwitchImmediate(“UG_APP_MANUFACTURING”);

以此实现制造环境激活功能。需注意的是，在执行此操作前应先验证当前加载模型是否已处于CAM应用环境——若系统已激活CAM工作模式，则执行上述命令将触发异常提示。因此建议增加状态检测逻辑以规避此类错误风险

if (theSession.ApplicationName != "UG_APP_MANUFACTURING") { theSession.ApplicationSwitchImmediate("UG_APP_MANUFACTURING"); } 代码解读

显然，运用该类代码无法直接接入CAM模块，需结合特定加工模板方可实现有效接入。以孔类加工工艺为例，具体实现代码示例如下：

     public static void EnterCAMModule()

        {

            NXOpen.Session theSession = NXOpen.Session.GetSession();

            NXOpen.Part workPart = theSession.Parts.Work;

            NXOpen.Part displayPart = theSession.Parts.Display;

            // ----------------------------------------------

            // 菜单：应用模块(N)->加工(R)

            // ----------------------------------------------

            if (theSession.ApplicationName == "UG_APP_MANUFACTURING")

            {

                return;

            }

            theSession.ApplicationSwitchImmediate("UG_APP_MANUFACTURING");



            bool result1;

            result1 = theSession.IsCamSessionInitialized();



            theSession.CreateCamSession();



            NXOpen.CAM.CAMSetup cAMSetup1;

            cAMSetup1 = workPart.CreateCamSetup("hole_making");



            NXOpen.SIM.KinematicConfigurator kinematicConfigurator1;

            kinematicConfigurator1 = workPart.CreateKinematicConfigurator();

        }

























































    代码解读
