功能模块图是软件工程毕设核心配图，用于清晰展示系统功能层级、模块划分与逻辑关系，是论文 “系统设计” 章节的必备图表，也是答辩时讲解系统架构的关键素材。新手常因层级混乱、划分不清、命名不规范导致图纸被打回，本文从核心定义、绘制原则、分步教程、高频避坑与高效工具入手，手把手教你画出符合高校规范的标准模块图，新手也能快速上手！

一、功能模块图核心定义与作用

功能模块图（又称功能结构图），是一种自顶向下的树状逻辑图，通过矩形框和连接线，逐层拆解系统功能，清晰呈现 “系统→主模块→子模块→具体功能” 的层级关系。

核心作用

✅梳理系统架构：明确系统功能边界，避免需求冗余或遗漏；

✅指导开发实现：为编码、测试提供清晰的功能拆分依据；

✅适配论文答辩：规范图纸直接放入论文，答辩时快速讲解系统整体结构；

✅统一认知标准：让老师、评审快速理解系统功能逻辑。

二、绘制黄金 3 原则（必守，不踩坑）

1. 自顶向下，层级清晰

严格遵循 “系统→一级主模块→二级子模块→三级功能点” 的拆解逻辑，层级控制在3-4 层最佳，过深易杂乱、过浅无细节。

2. 高内聚、低耦合

同一模块内功能高度相关（内聚），不同模块间尽量独立、减少交叉依赖（耦合），避免模块职责混乱。

3. MECE 法则（相互独立、完全穷尽）

相互独立：同层级模块无重叠、无交叉（如 “用户管理” 和 “订单管理” 分开）；

完全穷尽：所有子模块覆盖父模块全部功能，无遗漏。

4. 命名规范（论文加分项）

统一用动词 + 名词的动宾结构，简洁精准，避免口语化、模糊词：

✅ 正确：用户登录、图书借阅、订单管理、权限分配

❌ 错误：登录、管理、设置、功能 1（太笼统）

三、零基础分步绘制教程（以校园图书管理系统为例）

第一步：确定系统顶层（最核心）

画大矩形框，标注系统全称（如 “校园图书管理系统”），作为模块图唯一顶层节点。

第二步：拆分一级主模块（4-6 个最佳）

从用户角色 + 核心业务拆分，避免过细或过粗：

校园图书管理系统

第三步：拆解二级子模块（细化主模块）

每个一级模块向下拆分独立子功能，保证职责单一：

用户管理模块

• 用户注册

• 用户登录

• 个人信息修改

• 权限分配

图书管理模块

• 图书新增

• 图书编辑

• 图书删除

• 图书查询

借阅管理模块

• 图书借阅

• 图书归还

• 借阅记录查询

系统管理模块

• 公告发布

• 日志查看

• 系统设置

第四步：补充三级功能点（按需，不强制）

二级模块继续细化具体操作，作为末级节点，无需再拆分：

图书查询

第五步：绘制图形 + 连接关系

符号规范：所有模块用矩形框，连接线用实线（无箭头，表包含关系）；

布局技巧：

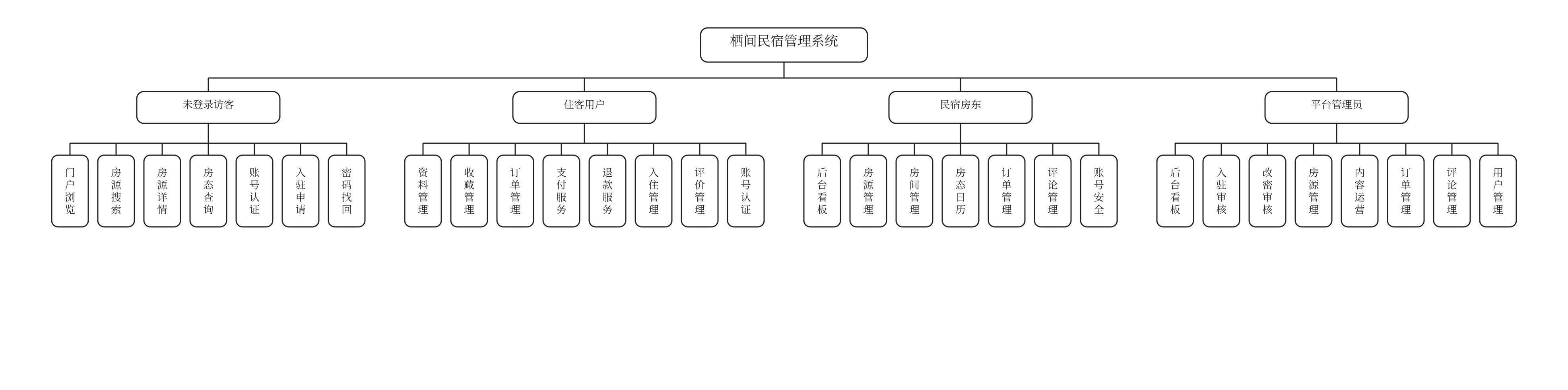

横向布局：适合模块少（≤5 个），简洁直观；

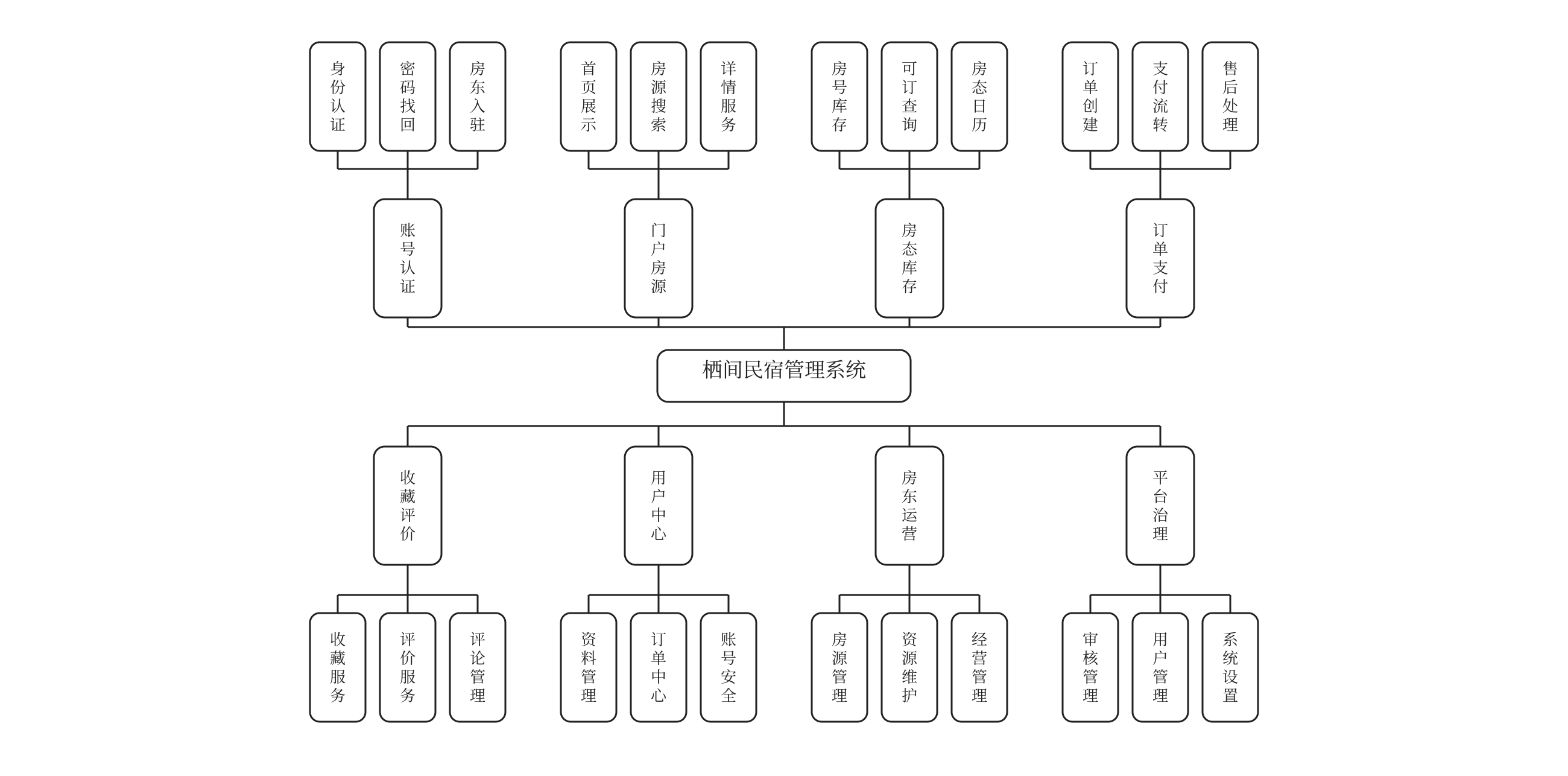

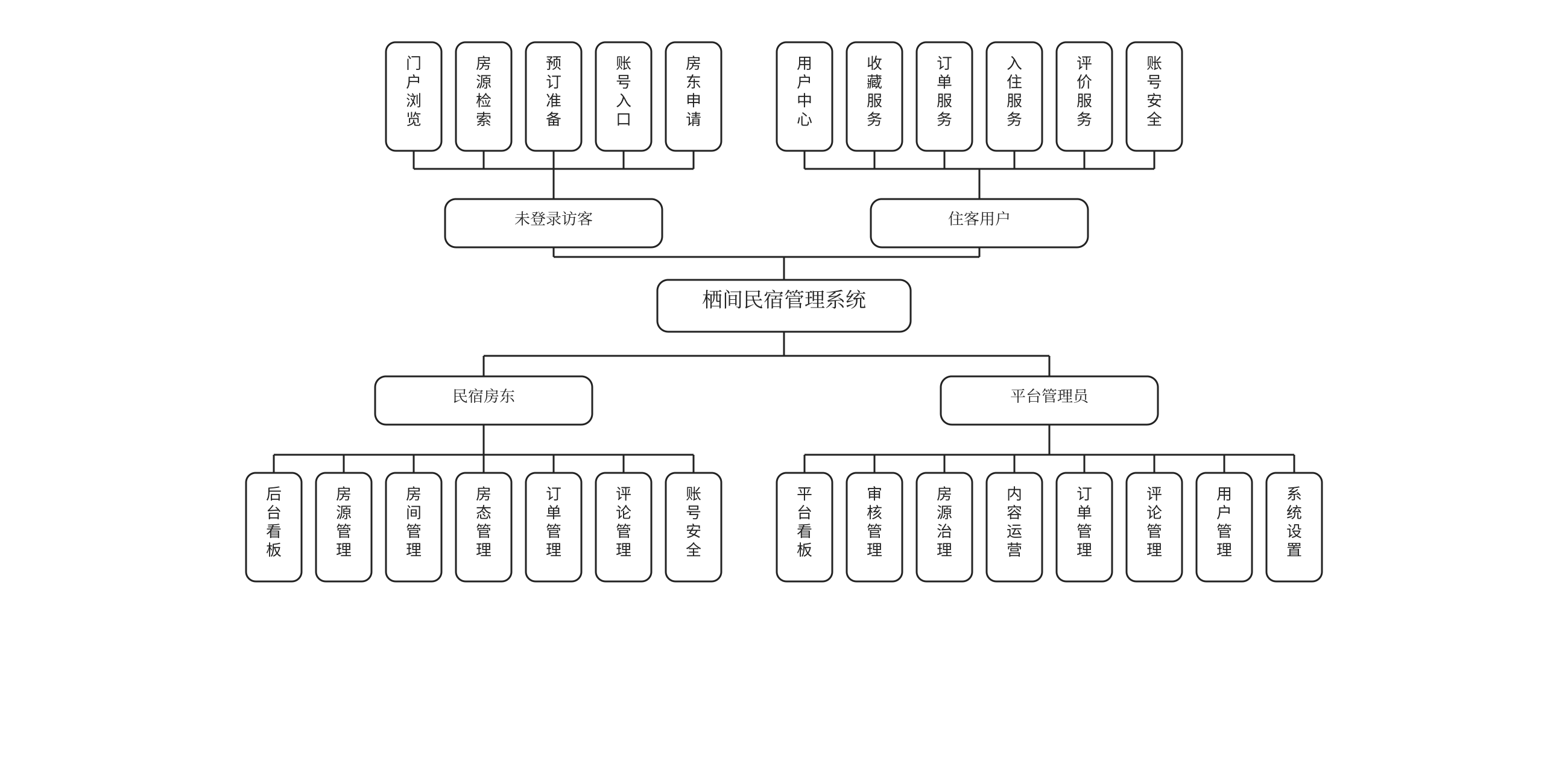

纵向 / 上下布局：适合模块多（≥5 个），避免拥挤、线条交叉；

样式优化：同级矩形大小一致、对齐整齐，线条平直无交叉，整体干净整洁。

第六步：检查优化（定稿必做）

层级检查：是否 3-4 层，逻辑是否连贯；

命名检查：是否动宾结构，无模糊词；

完整性检查：无功能遗漏、无冗余模块；

排版检查：对齐整齐、线条清晰、无交叉重叠。

四、毕设高频避坑指南（新手必看，不被打回）

❌ 层级混乱：主模块与子模块混放，跳过层级直接连功能点；

❌ 命名不规范：用 “管理”“设置” 等模糊词，或口语化表述；

❌ 模块重叠：同一功能分属两个模块（如 “用户登录” 同时放 “用户管理” 和 “系统管理”）；

❌ 层级过深：超过 4 层，图纸杂乱难读；

❌ 布局拥挤：模块多仍用横向布局，导致线条交叉、文字重叠；

❌ 包含技术细节：写 “代码编写”“数据库连接” 等技术词，模块图只体现 “功能”，不体现 “实现”。

五、高效出图神器：毕设论文智能 AI 画图助手

手动画模块图耗时久、易出错、排版难，推荐免费在线绘图工具 —— 毕设论文智能 AI 画图助手，专为毕设定制，一键生成标准模块图，无需手动拖拽，新手零门槛。

核心优势

✅16 种专业图表全覆盖：支持功能模块图、用例图、ER 图、时序图等毕设必备图表；

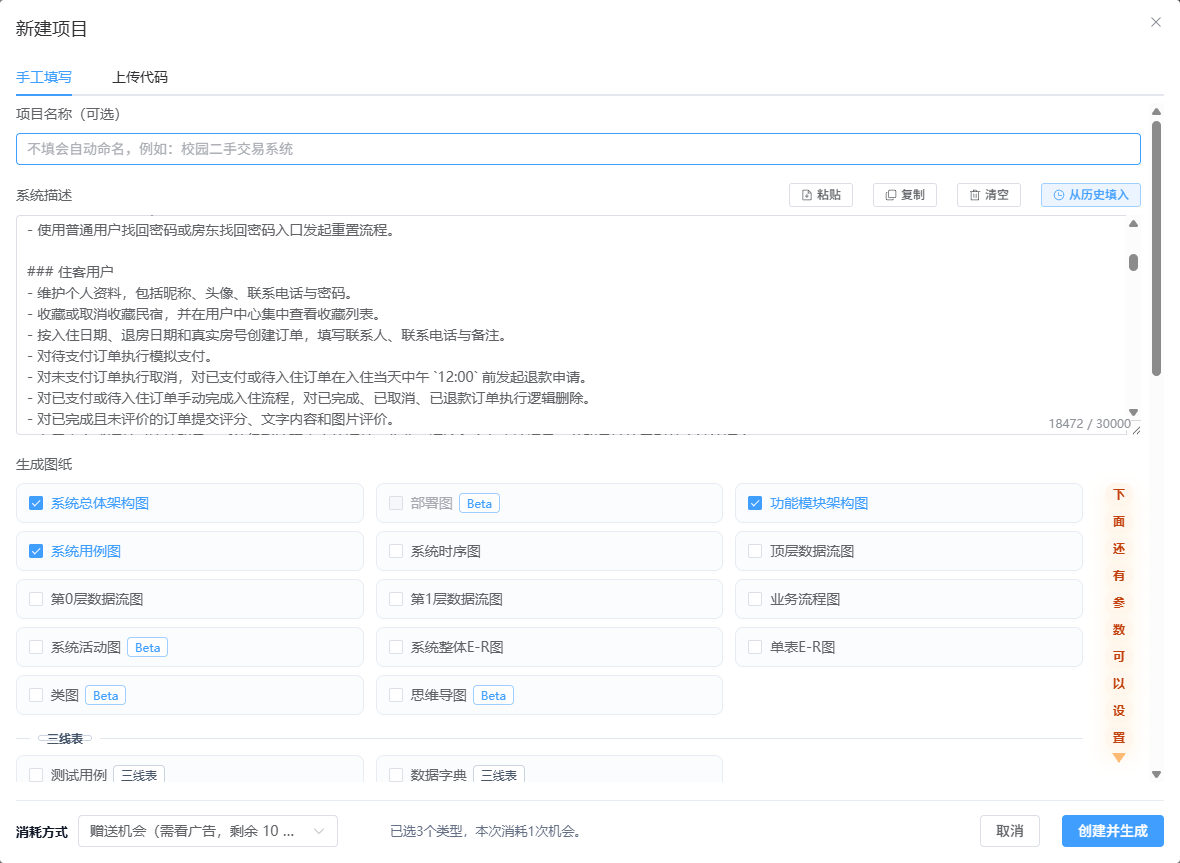

✅AI 自动解析生成：粘贴系统描述、SQL、README 或上传代码包，AI 自动拆分层级、划分模块、规范命名，一键生成标准模块图；

✅参数自定义：支持三级层级、横向 / 上下布局切换，模块多自动适配上下布局，杜绝拥挤；

✅简洁论文模式：默认适配高校规范，去除冗余元素，直接用于论文；

✅双端协同编辑：手机端快速生成预览，电脑端精细调整大小、文字、对齐，导出高清 PNG/SVG，直接插入论文。

快速生成步骤

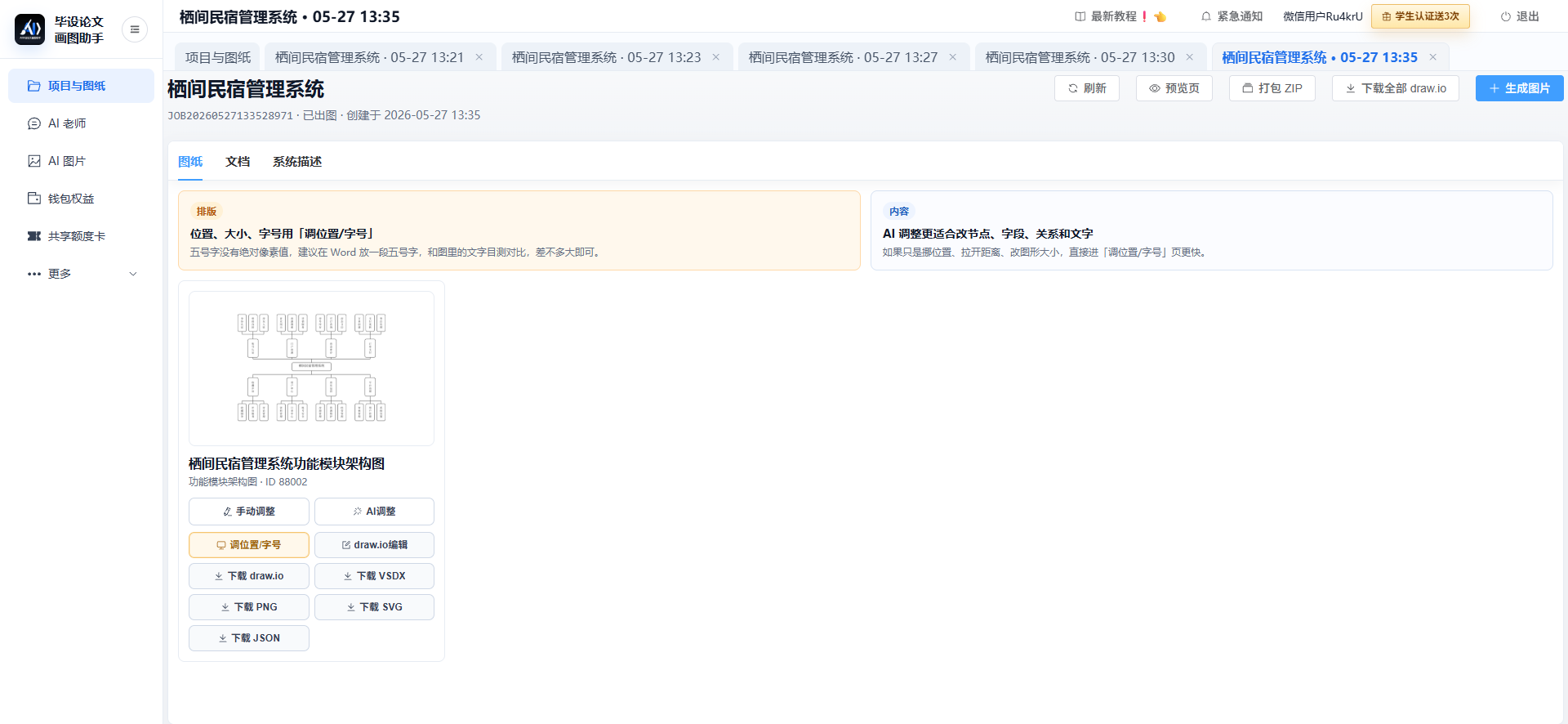

打开官网（毕设论文智能AI画图助手）或微信扫码进入小程序；

粘贴系统描述（替换项目名称即可）；

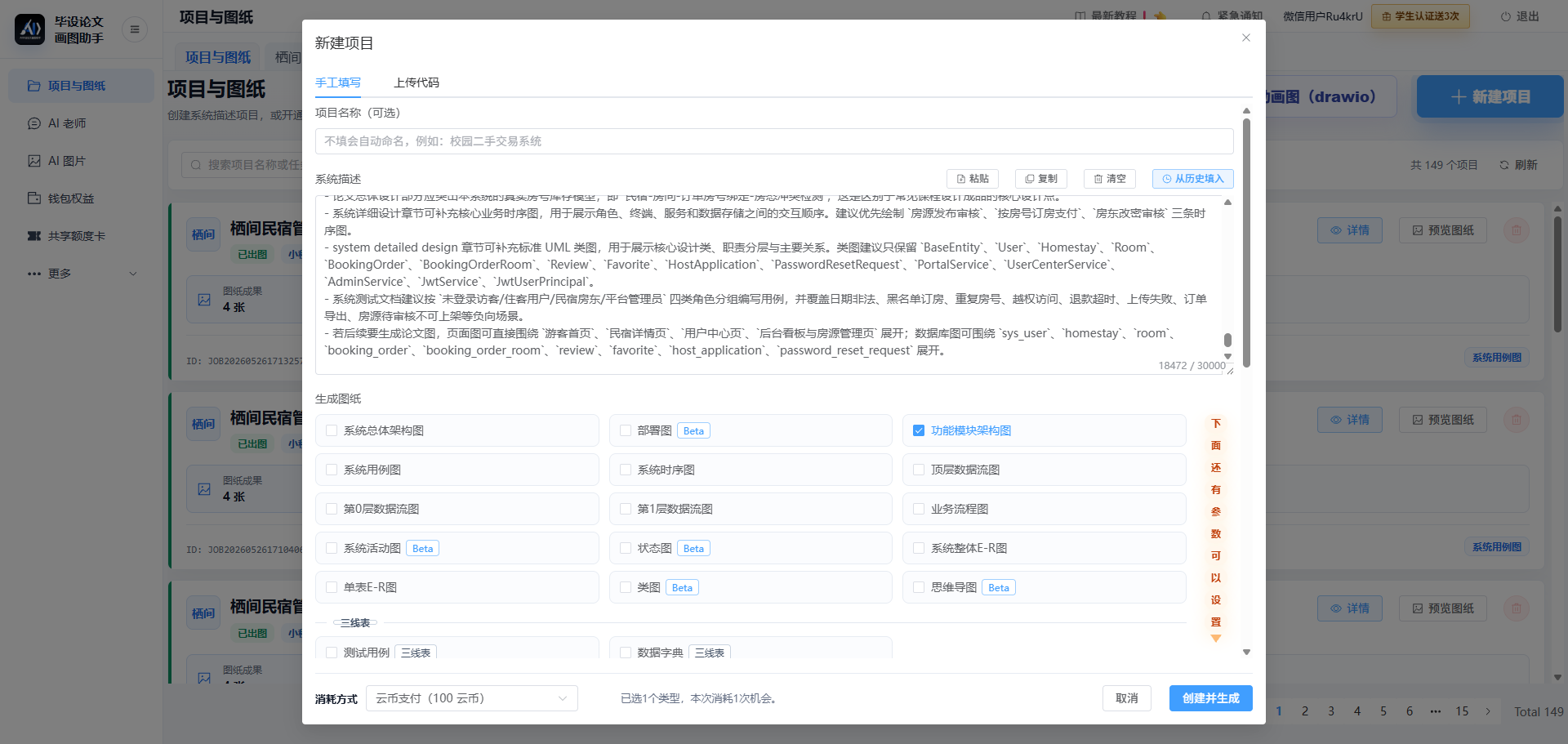

勾选 “功能模块架构图”，设置参数（三级层级、模块多选上下布局）；

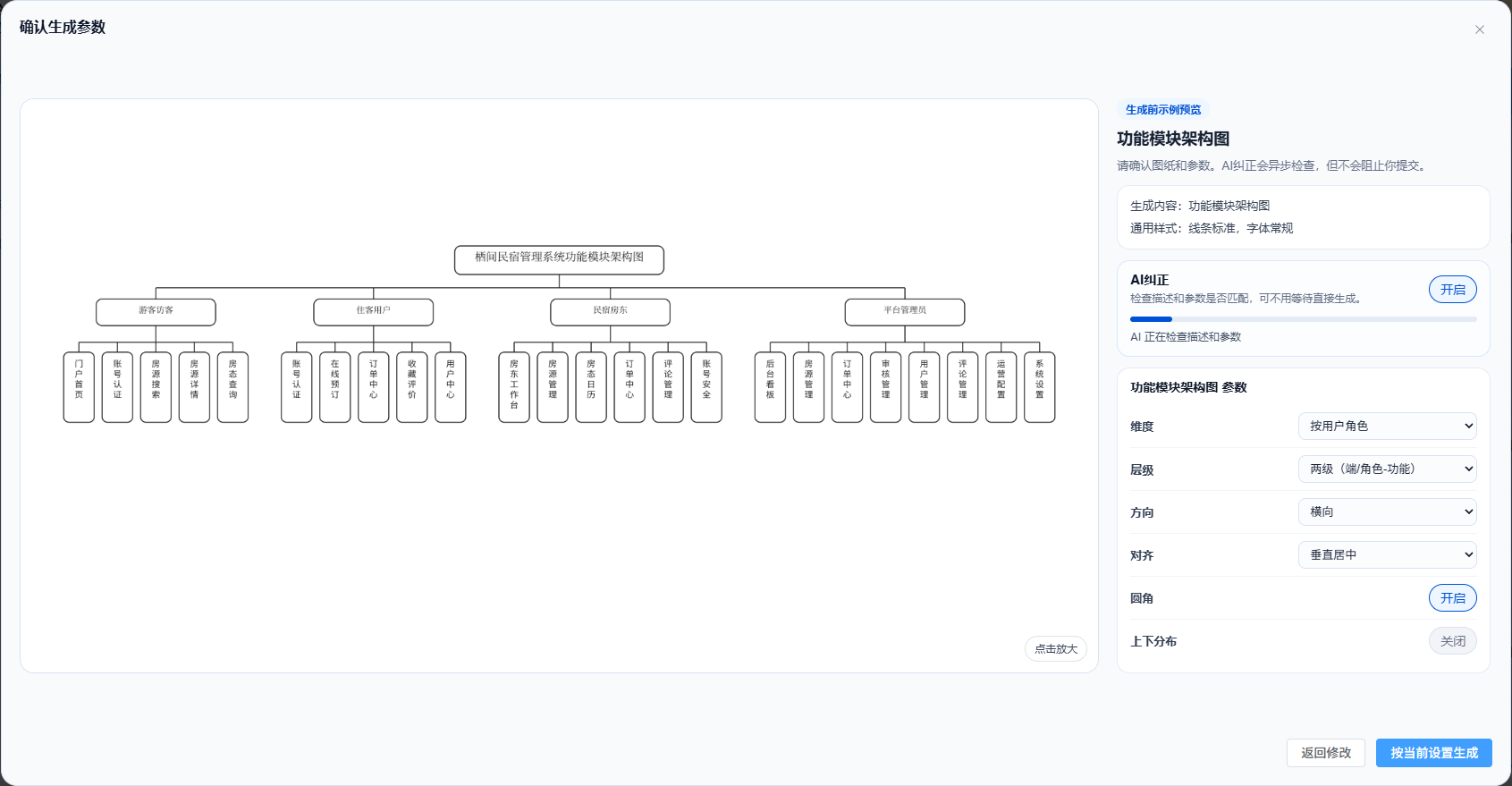

生成前预览，确认无误后一键生成；

电脑端微调对齐、字号，导出高清图，直接用于论文和答辩 PPT。

六、总结

功能模块图核心是理清系统功能层级，做到划分清晰、命名规范、逻辑连贯，掌握 4 大原则、6 步绘制流程和避坑技巧，新手也能画出规范图纸。简单系统可手动绘制，复杂毕设项目直接用毕设论文智能 AI 画图助手，一键生成、规范适配、省时高效，把精力放在论文核心内容上，轻松搞定毕设配图！
