传感器没反应？LED点不亮？电平不对？

硬件开发的第一个坑，90%跟GPIO有关。

你拿到一块开发板，做人脸识别门禁。

模型跑通了，摄像头调好了，最后一步：用LED指示“识别成功”。

找到原理图，找到标注着 GPIOXX 的引脚，写代码，下载，运行——

灯不亮。

问题出在哪？

大概率是：你还不了解GPIO。

本期是Comake硬件科普第一期，带你讲透GPIO：

1️⃣ GPIO是什么

2️⃣ 8种工作模式怎么用

3️⃣ 推挽输出 vs 开漏输出

一、GPIO是什么

GPIO = General Purpose Input/Output = 通用输入/输出端口

也就是：芯片上你可以控制的引脚。

• 输出高电平（3.3V/1.8V）→ 点亮LED

• 输出低电平（0V）→ 熄灭LED

• 读取电平 → 判断按键是否按下

一句话：GPIO是芯片和外部世界握手的“手”。

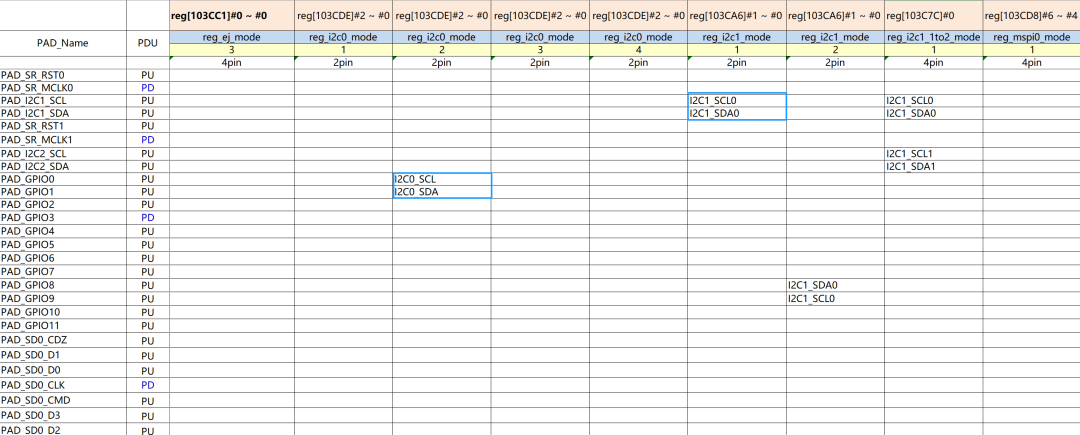

Tips:引脚复用

芯片引脚有限，大部分引脚除了当GPIO，还能“变身”成UART、I2C、PWM等功能——这叫引脚复用。

二、GPIO内部结构

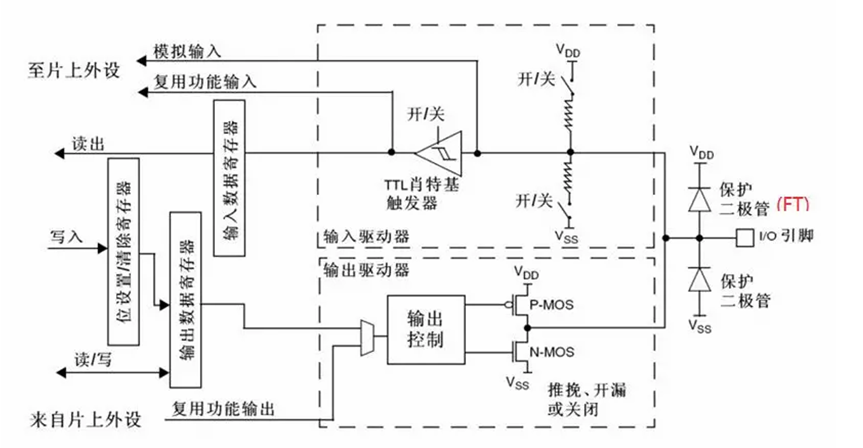

每个GPIO引脚内部有类似这样一个电路：

三个关键部件：

1. 保护二极管

• 电压高于VDD → 上方二极管导通泄放

• 电压低于VSS → 下方二极管导通保护

⚠️ 只能防静电和小波动，不能直接接电机等大功率器件

2.P-MOS和N-MOS

一对“开关兄弟”，决定输出模式（推挽/开漏）

3.TTL肖特基触发器

把模拟信号转成0/1数字信号。

做ADC模拟采集时（一般是名字带有SAR的IO），需切换  到模拟输入模式，信号绕过触发器直接进ADC。

三、8种工作模式

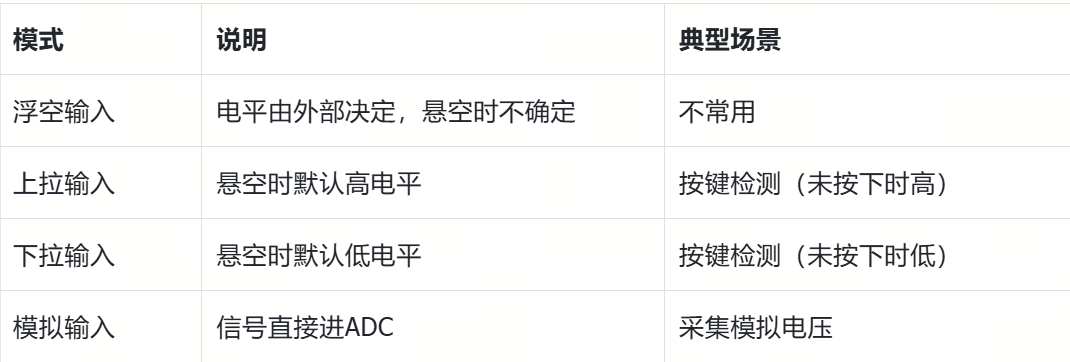

输入模式（4种）

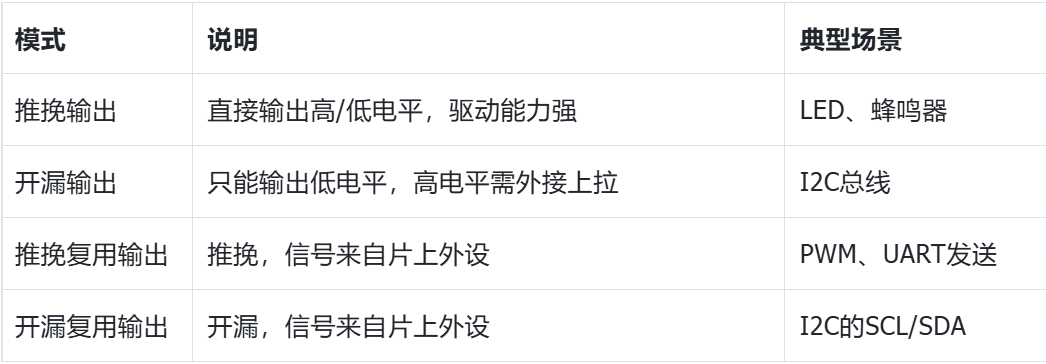

输出模式（4种）

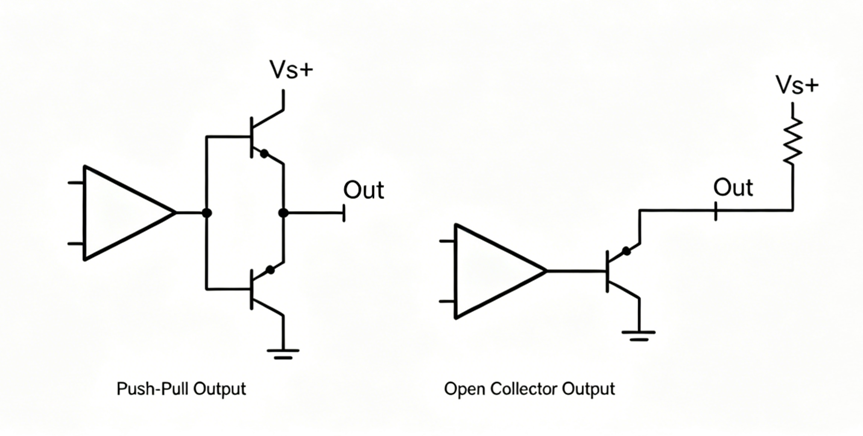

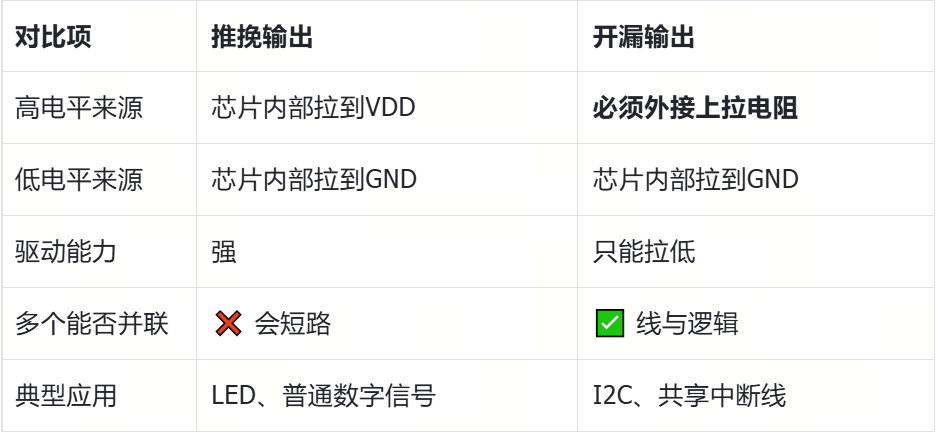

四、推挽输出 vs 开漏输出

一句话：

• 推挽 = 主动输出，力气大（上升下降沿更陡），控制单个设备

• 开漏 = 只能拉低，靠外部上拉（驱动能力大小取决于外部上拉电阻大小），适合多设备共用一根线

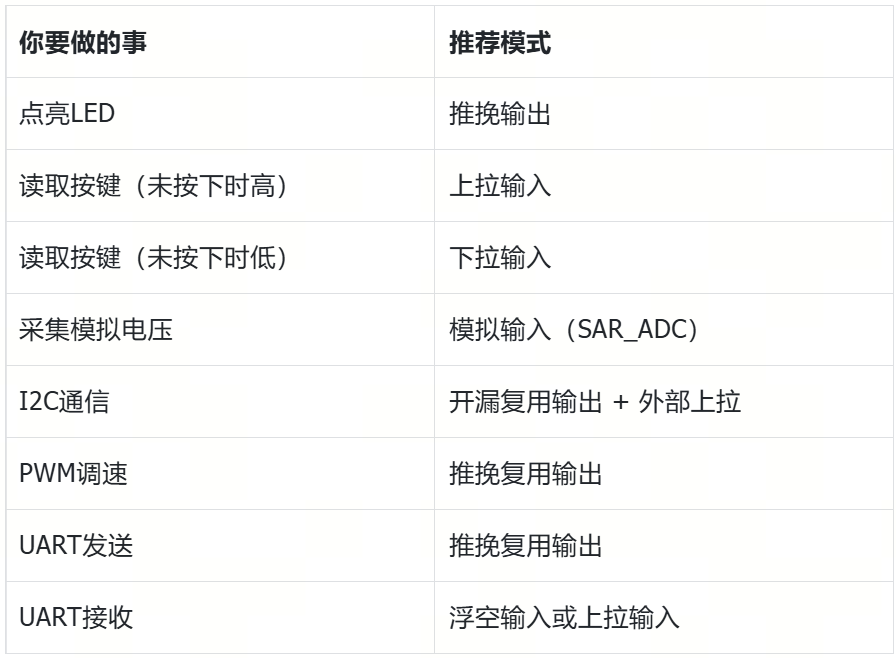

五、工作模式速查表

六、Comake Pi 开发板的优势

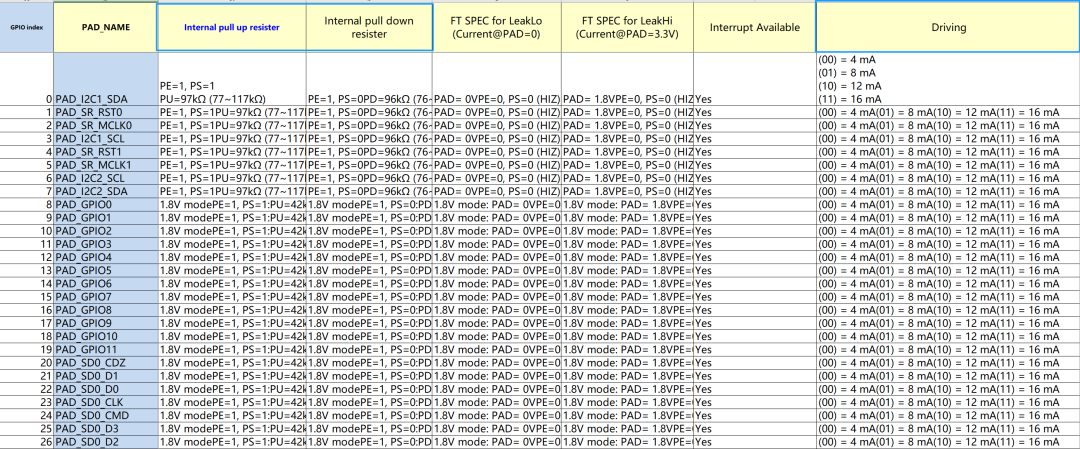

✅ 文档清晰：每个GPIO的上下拉、复位值、驱动能力一目了然

✅ 复用表公开：哪些引脚能当I2C/UART，一张表查清

✅ Linux原生支持：标准GPIO接口，代码可移植

✅ AI场景优化：预留摄像头、麦克风阵列、传感器Hub直连GPIO

GPIO是硬件开发的"Hello World"。

学会它，你就拿到了控制物理世界的第一把钥匙。

你的开发板不只是跑算法的，它是用来创造真实产品的。
