一、 模块提取 (Block Selection)

打开 Simulink，新建一个空白模型 (Blank Model)。你需要从 Library Browser 中精确找到并拖入以下 10 个模块：

1. 电气基础元件 (构建主回路):

• DC Voltage Source (直流电源):

• 路径: Simscape > Foundation Library > Electrical > Electrical Sources

• Resistor (电阻/代表基础负载):

• 路径: Simscape > Foundation Library > Electrical > Electrical Elements

• Capacitor (电容/用于稳压):

• 路径: Simscape > Foundation Library > Electrical > Electrical Elements

• Electrical Reference (电气接地/必须有此模块才能仿真):

• 路径: Simscape > Foundation Library > Electrical > Electrical Elements

2. 传感器 (用于采集数据):

• Voltage Sensor (电压传感器):

• 路径: Simscape > Foundation Library > Electrical > Electrical Sensors

• Current Sensor (电流传感器):

• 路径: Simscape > Foundation Library > Electrical > Electrical Sensors

3. 信号转换与环境配置 (物理仿真必备):

• Solver Configuration (求解器配置):

• 路径: Simscape > Utilities

• PS-Simulink Converter (物理信号转数学信号): 需要拖入 2 个

• 路径: Simscape > Utilities

• Scope (示波器):

• 路径: Simulink > Sinks (注意这个在基础 Simulink 库里)

---

二、 参数配置 (Parameter Configuration)

双击模型中的各个模块，严格按照以下数值进行修改，确保仿真能跑出清晰的波形：

• Capacitor (核心任务):

• Capacitance: 填写 0.1

• 单位 (下拉菜单): 选择 F (法拉)

• DC Voltage Source:

• Constant voltage: 填写 12，单位 V (提供 12V 基础母线电压)

• Resistor:

• Resistance: 填写 10，单位 Ohm (限制回路电流，防止短路)

• (其余模块如传感器、求解器等，保持默认参数即可)

---

三、 详细连接方式 (Connection Routing)

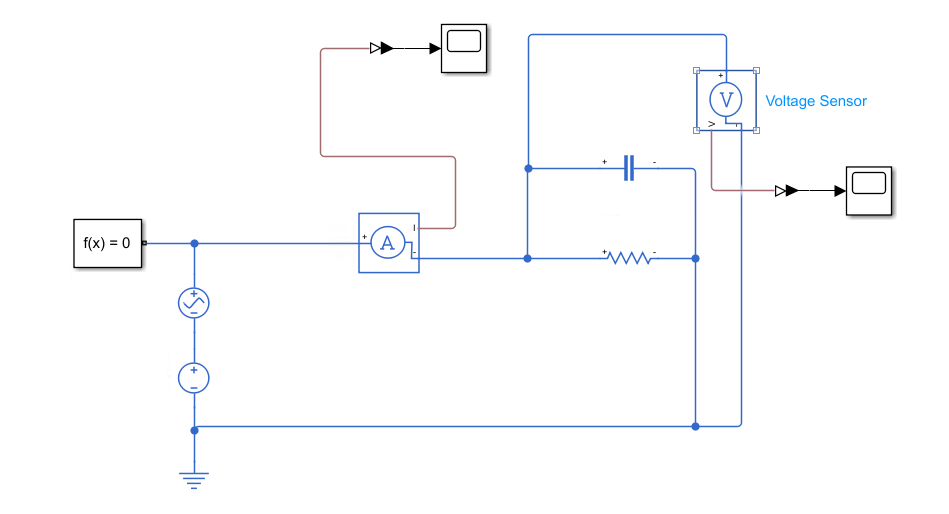

物理连线是 Simscape 的核心。物理连接线（蓝色线）没有方向，但分正负极；信号线（黑色带箭头）有明确的传递方向。请严格按步骤连线：

第一步：串联主干母线 (包含电源、电流传感器、负载)

1. 将 DC Voltage Source 的 + 端口引出一条线，这根线就是你的正极母线 (Bus)。
2. 将正极母线连接到 Current Sensor 的 + 端口。
3. 从 Current Sensor 的 - 端口引出线，继续向后连接到 Resistor 的 + 端口。(这就是串联电流表的接法)
4. 从 Resistor 的 - 端口引出线，连接回 DC Voltage Source 的 - 端口。这就形成了一个完整的负极回路线。
5. 将 Electrical Reference 模块连接到负极回路线的任意一点上，完成接地。

第二步：并联电容稳压模块

1. 找到 Current Sensor 和 Resistor 之间的正极母线部分。
2. 将 Capacitor 的 + 端口连接到这根正极母线上。
3. 将 Capacitor 的 - 端口连接到底部的负极回路线上。(这就是并联电容的接法)

第三步：并联电压传感器

1. 将 Voltage Sensor 的 + 端口连接到正极母线（可以接在电容 + 端的节点上）。
2. 将 Voltage Sensor 的 - 端口连接到负极回路线（可以接在电容 - 端的节点上）。(这就是并联电压表的接法)

第四步：配置仿真环境节点

1. 将 Solver Configuration 模块的唯一端口，随意连接到电路上任意一根物理连接线（蓝色线）上即可。

第五步：导出数据到示波器

1. Current Sensor 有一个向外的箭头端口 I (代表电流信号)。将端口 I 连接到第一个 PS-Simulink Converter 的输入端。
2. Voltage Sensor 有一个向外的箭头端口 V (代表电压信号)。将端口 V 连接到第二个 PS-Simulink Converter 的输入端。
3. 双击 Scope 模块打开设置，将其输入端口数改为 2。
4. 将两个 PS-Simulink Converter 的输出端（>）分别连接到 Scope 的两个输入端。

---

四、 运行与验证

1. 在 Simulink 顶部的工具栏中，将 Stop Time (停止时间) 设置为 2.0。
2. 点击绿色的 Run (运行) 按钮。

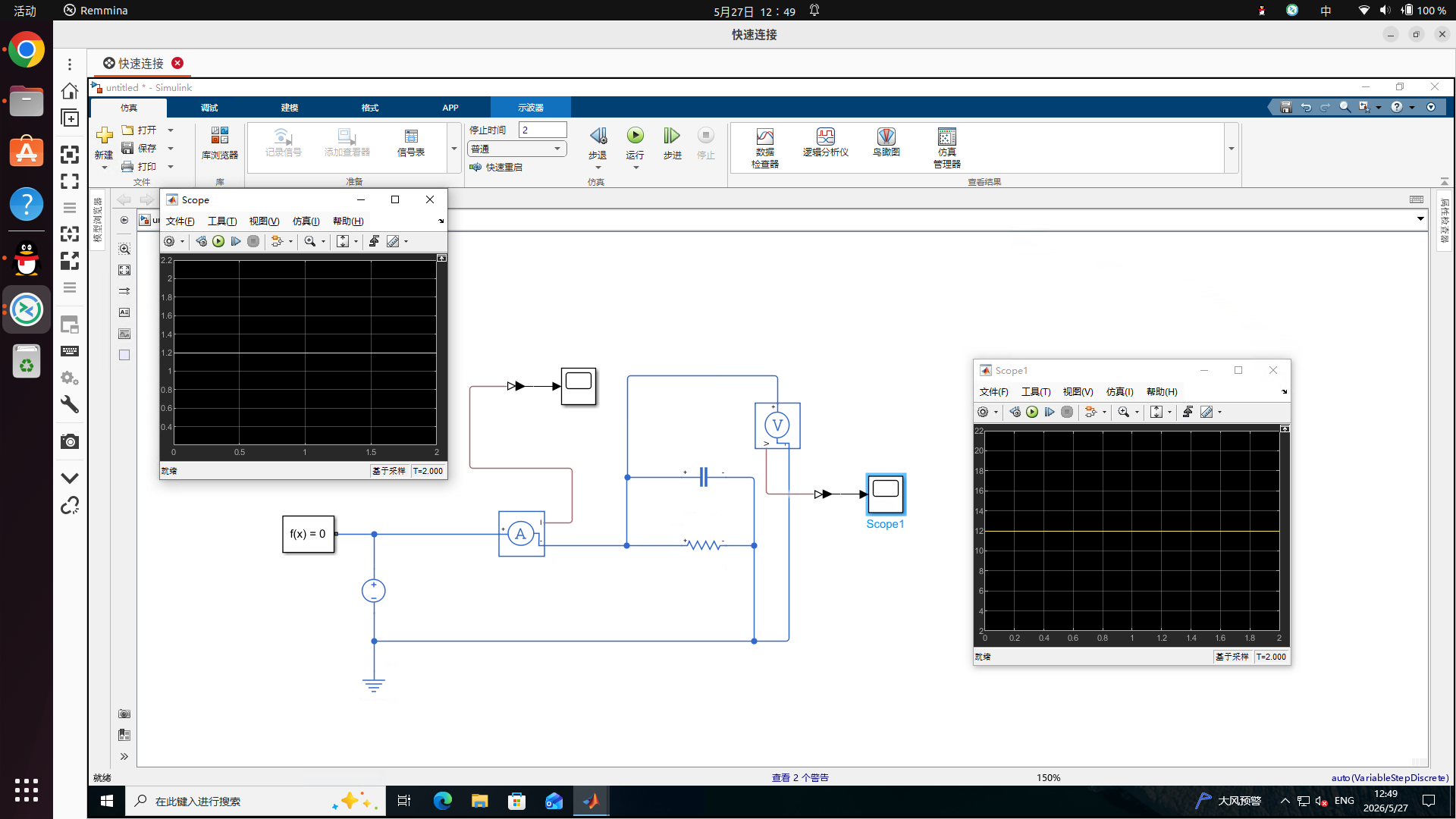

3. 双击打开 Scope (示波器)，点击上方的 Auto Scale (自适应缩放) 按钮。你将看到两根线：一根是稳定的母线电压 (12V 左右)，另一根是通过主回路的电流波形。因为加入了 0.1F 的电容，在电源启动的瞬间，你会看到电容充电产生的暂态波形，随后进入平稳状态。

💡 核心原理解析：电容是如何“稳压”的？

你可能注意到示波器上的线是一条平直的直线。这是因为电路已经进入了直流稳态 (Steady State)。要理解电容的“稳压”作用，我们需要从它面对“变化”时的反应说起。

1. 电容的物理天性：电压不能突变

电容稳压的核心在于它的电流电压关系式：
$I=C\frac{dV}{dt}$

在这个公式中，$C$ 是电容值，$\frac{dV}{dt}$ 是电压随时间的变化率。这意味着：如果电容两端的电压想要发生瞬间的突变（$\frac{dV}{dt}\to \infty$），就需要无穷大的电流，这在物理上是不可能的。 因此，并联在母线上的电容就像是一个“水库”：

• 当母线电压突然想要升高（比如电源出现尖峰波动），电容就会像水库蓄水一样开始充电，吸收多余的电能，把电压“拉”下来。
• 当母线电压突然想要下降（比如突然接入了一个大功率负载），电容就会像水库放水一样开始放电，补充电能，把电压“顶”上去。

2. 直流稳态下的“隐形人”

在你的截图中，仿真时间到达 2 秒时，一切都很平稳。在纯直流稳态下，电压不再随时间变化，即 $\frac{dV}{dt}=0$。
代入公式可知，流过电容的电流 $I=0$。此时，电容相当于开路 (断路)。所有的电流 (1.2A) 都乖乖地流过了后面的电阻。它平时“隐形”，只有在电压波动时才出手相助。

3. 为什么你的仿真里看不到“充电爬坡”？

因为你在 Simulink 中使用的是理想直流电源 (Ideal DC Voltage Source)，它没有内阻，导线也没有电阻，所以它能在一瞬间提供无限大的电流把电容充满，电压瞬间达到 12V。
如果在真实世界中（或者你在电源后串联一个小电阻代表导线内阻），你会看到电压不是瞬间变成 12V，而是有一条平滑上升的曲线。电容 $C$ 越大，这条曲线上升得就越慢，系统抵抗电压波动的能力就越强。

既然你已经完美掌握了基础的母线搭建和数据采集，为了让这个模型更贴近真实的工程应用，我强烈建议你做一个进阶扩展。

在真实的物理世界中，电源提供的电压往往不是完美的直线，而是带有纹波或由于负载突变引起的波动。此时，电容的“滤波”和“稳压”特性才会真正展现出来。

我们可以通过对现有模型进行微调，来验证它抵抗波动的能力。以下是完整的升级方案：

进阶挑战：模拟母线电压波动与电容滤波

我们将向原本纯净的直流母线中注入一些“交流噪声”，看看你的 0.1F 电容能否把这些噪声“吃掉”。

1. 新增与替换模块 (Blocks)

在 Simulink Library Browser 中提取以下模块：

• AC Voltage Source (交流电压源): * 路径: Simscape > Foundation Library > Electrical > Electrical Sources

2. 参数配置 (Parameters)

双击打开模块进行设置：

• AC Voltage Source:
• Peak amplitude (峰值振幅): 设置为 2，单位 V。（模拟 2V 的电压波动）。
• Frequency (频率): 设置为 50，单位 Hz。

3. 详细连接方式 (Connections)

我们需要将这个交流源串联到原本的直流源中，叠加成一个“不稳定的电源”。

1. 断开现有连接： 删除原本 DC Voltage Source 正极与主母线之间的连线。
2. 串联交流源：

• 将 DC Voltage Source 的 + 端口连接到 AC Voltage Source 的 - 端口。
• 将 AC Voltage Source 的 + 端口连接到主干母线上（即原来直流源正极连接的地方）。

3. 对比测试： * 第一次运行： 保持 Capacitor 连接在电路中，将运行时间设为 0.2 秒，观察示波器中的电压波形（你会看到波动被大幅削弱）。

• 第二次运行： 删掉连接 Capacitor 的两根线（相当于断开电容），再次运行并观察示波器。你会看到电压呈现出明显的正弦波剧烈震荡。

---

通过这种对比，你能非常直观地通过波形数据感受到并联电容在硬件电路中吸收高频噪声、平滑电压的巨大威力。从理论上来讲，这就构成了一个最基础的 RC 低通滤波器，其截止频率公式为：

$$f_c=\frac{1}{2\pi RC}$$
