一、 核心模块调取清单与精确路径

打开 MATLAB，在命令行输入 slLibraryBrowser 打开库浏览器，按以下路径将模块拖入新建的空白 Model 中：

1. 纯数学信号模块 (Simulink 库)

• Step (阶跃信号源)：Simulink -> Sources。用于模拟驾驶员或整车控制器下发的“目标发电功率”突变指令。
• Rate Limiter (变化率限制器)：Simulink -> Discontinuities。实现你图中要求的 15kW/s 响应限制。
• 1-D Lookup Table (一维查表)：Simulink -> Math Operations。用于模拟发动机油耗 MAP 图。
• Divide (除法器)：Simulink -> Math Operations。用于计算电流 ($I=P/U$)。
• Constant (常数)：Simulink -> Sources。提供固定的电池母线电压估算值（作为除法器的分母）。

2. 物理网络与接口模块 (Simscape 库)

• Simulink-PS Converter (数学转物理接口)：Simscape -> Utilities。必不可少！ 负责把 Simulink 计算出的电流数值，转化为 Simscape 物理环境能识别的控制信号。
• Controlled Current Source (受控电流源)：Simscape -> Foundation Library -> Electrical -> Electrical Sources。代表增程器发电机最终输出的物理电流。
• Battery (简单电池模型)：Simscape -> Electrical -> Sources。（注：如果你使用的是老版本，路径可能是 Simscape -> Driveline 或直接搜索）。
• Electrical Reference (电气接地)：Simscape -> Foundation Library -> Electrical -> Electrical Elements。物理电路必须要有参考地。
• Solver Configuration (求解器配置)：Simscape -> Utilities。这是运行任何物理网络仿真必须包含的模块。

---

二、 参数详细配置指南

双击对应的模块进入属性设置：

1. Step (阶跃指令)

• Step time: 设为 1 (表示在第 1 秒时下发启动指令)。
• Initial value: 设为 0。
• Final value: 设为你的目标功率，例如 30000 (单位统一用瓦特 W)。

2. Rate Limiter (15kW/s 限制)

• Rising slew rate: 输入 15000 (上升速率 15kW/s)。
• Falling slew rate: 输入 -15000 (下降速率，必须带负号)。

3. 1-D Lookup Table (油耗模拟)

• Table data (Y轴，油耗数据)：输入一个数组，例如 [0, 1.2, 2.5, 3.8, 5.5]（单位如 g/s，具体根据你的课题数据来）。
• Breakpoints 1 (X轴，功率断点)：输入对应的功率数组，必须递增，例如 [0, 10000, 20000, 30000, 40000]。
• (注：这两个数组的元素个数必须完全一致，否则软件会报错。)

4. Constant (系统母线电压)

• Constant value: 输入电池的额定电压，例如 350。

5. Battery (电池)

• 保持默认，或根据任务书修改 Nominal Voltage (额定电压) 和 Ampere-hour rating (容量Ah)。

---

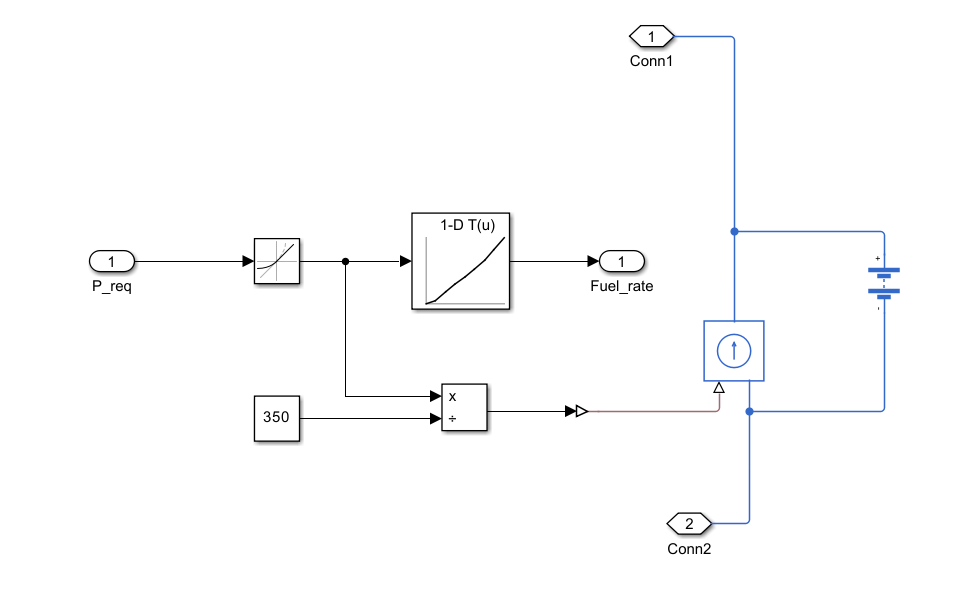

三、 连线方式（防报错指南）

这里分为“数学逻辑控制回路”和“电气物理主回路”。

步骤 1：搭建数学逻辑（带箭头的细线）

1. 将 Step 模块的输出端 > 连向 Rate Limiter 的输入端 >。
2. 分出一路算油耗：从 Rate Limiter 的输出线上引出一根分支（在连线上按住鼠标右键拖动即可引出分支），连接到 1-D Lookup Table 的输入端。可以在查表模块后接一个 Scope（示波器）来观察油耗。
3. 计算电流指令：将 Rate Limiter 的主输出线连到 Divide 模块的乘/除分子端口（通常是上面那个口）；将代表电压的 Constant 模块连到 Divide 的分母端口（下面那个口）。此时你得到了电流 $I$ 的纯数字信号。

步骤 2：跨越数学与物理的边界

1. 将 Divide 输出的电流数字信号，连接到 Simulink-PS Converter 的输入端 >。
2. 将 Simulink-PS Converter 的输出端，连接到 Controlled Current Source 的控制端口（模块侧面标有 s 且带小箭头的那个口）。

步骤 3：搭建电气并联回路（无箭头的粗黑/蓝色线）

1. 将 Controlled Current Source 的正极端 + 直接连接到 Battery 的正极端 +。
2. 将 Controlled Current Source 的负极端 - 直接连接到 Battery 的负极端 -。（此时完成了任务书中的“与电池并联”）
3. 在连接负极与负极的那根线上，接上一个 Electrical Reference（地线）。
4. 将 Solver Configuration 模块连接到这个由发电机和电池组成的闭环物理电路的任意一处连线上即可。

全部连完后，点击运行（Run）。你可以通过在关键节点（如 Rate Limiter 之后、电流输出处）添加 Scope 来截图保存你的仿真波形，这将是完成第一周任务的重要交付物。

下面我为你详细拆解这个模型的运行原理以及每一个模块的具体作用：

整体运行原理

这个模型模拟了一个“指令下发 $\to$ 物理限制 $\to$ 状态换算 $\to$ 电气执行”的完整闭环。
简单来说：整车给增程器下达了一个“要多少功率”的命令，但受限于发动机的物理特性，功率只能慢慢爬升。系统实时计算出这个缓慢爬升的功率对应的实时油耗和实时充电电流，最终由发电机（电流源）将电流注入电池。

---

模块详细解析

按照信号的流向，你的模型分为以下四个逻辑层：

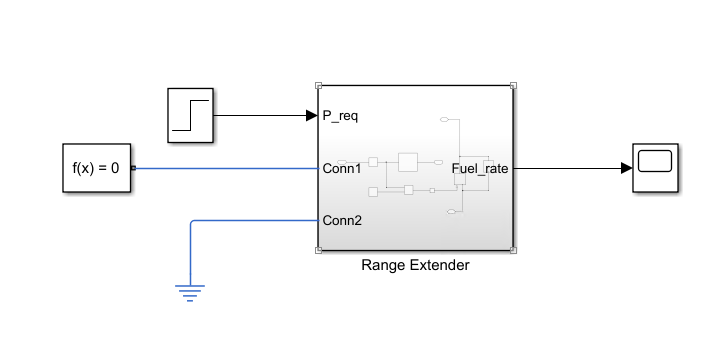

1. 指令与物理限制层（左侧输入端）

• Step (阶跃源 - 最左侧矩形波图标)

• 作用： 模拟整车控制器下发的“目标发电功率”指令突变。比如在第 1 秒时，功率指令突然从 0 跳变到 30kW。

• Rate Limiter (速率限制器 - 斜线图标)

• 作用： 模拟发动机真实的物理惯性。发动机不可能瞬间从 0 达到 30kW 的输出，它将 Step 发出的“垂直跳变”信号，限制成了斜率固定的“平滑爬坡”信号（即你之前设置的 15kW/s 的限制）。

2. 油耗计算旁路（上方分支）

• 1-D Lookup Table (一维查表 - $1-DT(u)$ 图标)

• 作用： 相当于发动机的“万有特性 MAP 图”。它的输入是受限后的“实时功率”，输出是对应的“实时油耗（g/s）”。它会根据你输入的数组进行查表匹配。

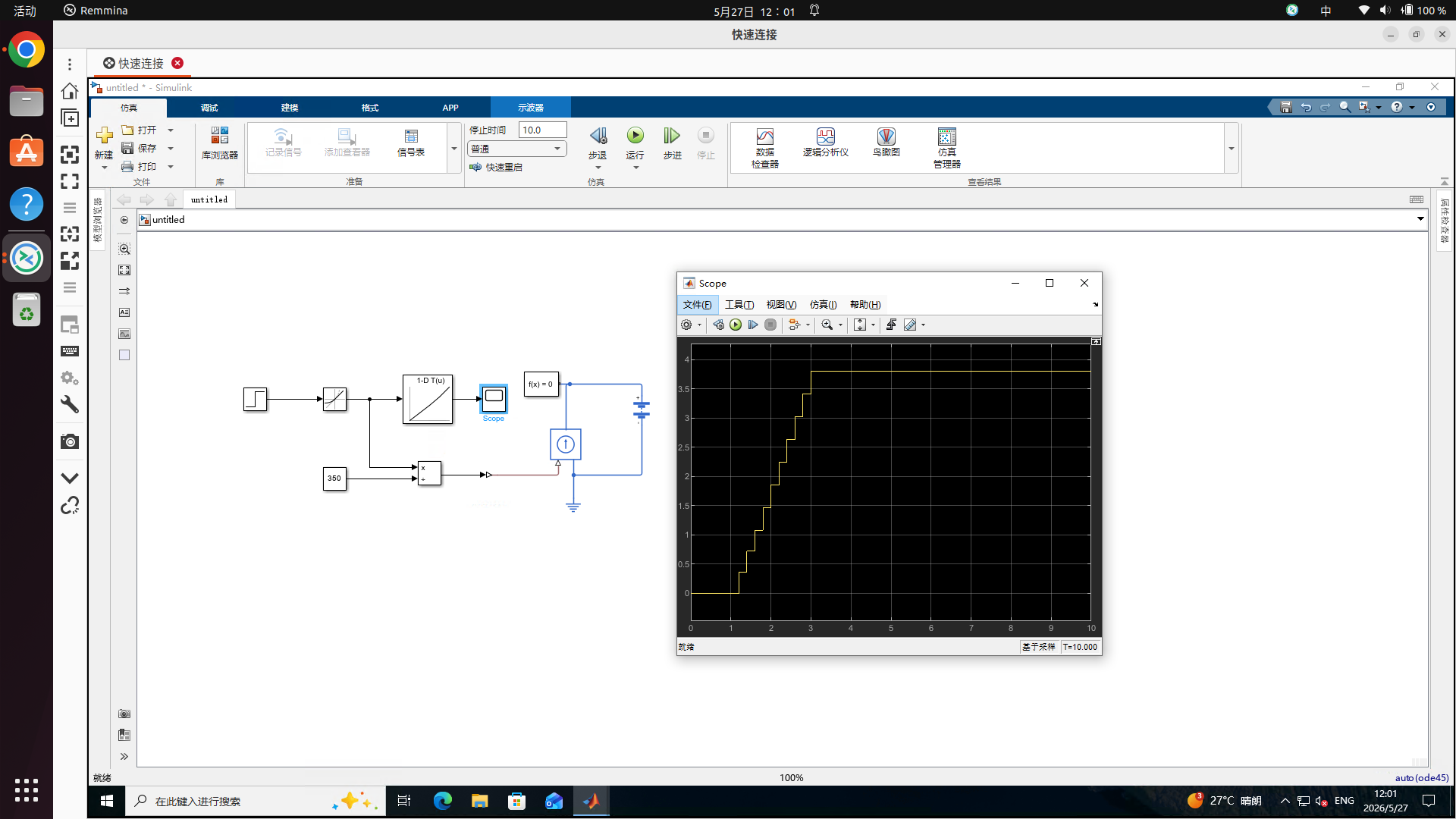

• Scope (示波器)

• 作用： 实时观测数据。注意你的截图细节：示波器里显示的是一个“阶梯状”的爬升曲线。这是因为你的 Lookup Table 内部的插值方法（Interpolation method）可能默认选了“Flat”或“Nearest”（就近取值），导致只有当功率达到下一个断点时，油耗才会突变。如果要平滑曲线，需要在模块里改为“Linear”（线性插值）。

3. 电流换算层（下方分支）

• Constant (常数模块 - 数值 350)

• 作用： 设定一个固定的系统母线电压，这里代表 350V。

• Divide (除法器 - 乘除运算图标)

• 作用： 执行基础电学公式 $I=\frac{P}{U}$。将 Rate Limiter 输出的实际功率（P）除以恒定电压（U = 350），实时计算出发电机应该输出的电流大小（I）。

4. 物理电气执行层（右侧蓝色线部分）

• Simulink-PS Converter (黑三角到白三角的转换器)

• 作用： 跨界桥梁。左边连着的黑线是纯粹的数学数字（没有物理单位），右边连着的物理线（棕色/蓝色）是 Simscape 专用的物理信号。它负责把数学信号翻译给物理元件听。

• Controlled Current Source (受控电流源 - 圆圈带向上箭头)

• 作用： 代表增程器的发电机。它本身不产生特定的电流，而是完全听从左侧 Converter 传来的信号指令，强行在物理电路中抽出或注入指定大小的电流。

• Battery (电池模块 - 右侧电池图标)

• 作用： 储能元件，接收发电机发出的电流进行充电。它与电流源首尾相连，构成并联关系。

• Electrical Reference (接地 - 下方地线图标)

• 作用： 为整个物理电路提供零电位（0V）参考点。如果不加这个接地模块，仿真器无法计算电路中各点的绝对电压，软件会报错。

• Solver Configuration (求解器配置 - $f(x)=0$ 图标)

• 作用： Simscape 物理网络的“后台引擎”。它负责在仿真运行时，建立并求解右侧物理电路的所有微分方程。
