Hi3516CV610 sdk 源码学习
参考文章:海思 3403 MPP 全链路解析: VI、VPSS、VENC 的运行逻辑与实践_vi 4k switch to fhd -> vpss -> venc && vo-CSDN博客

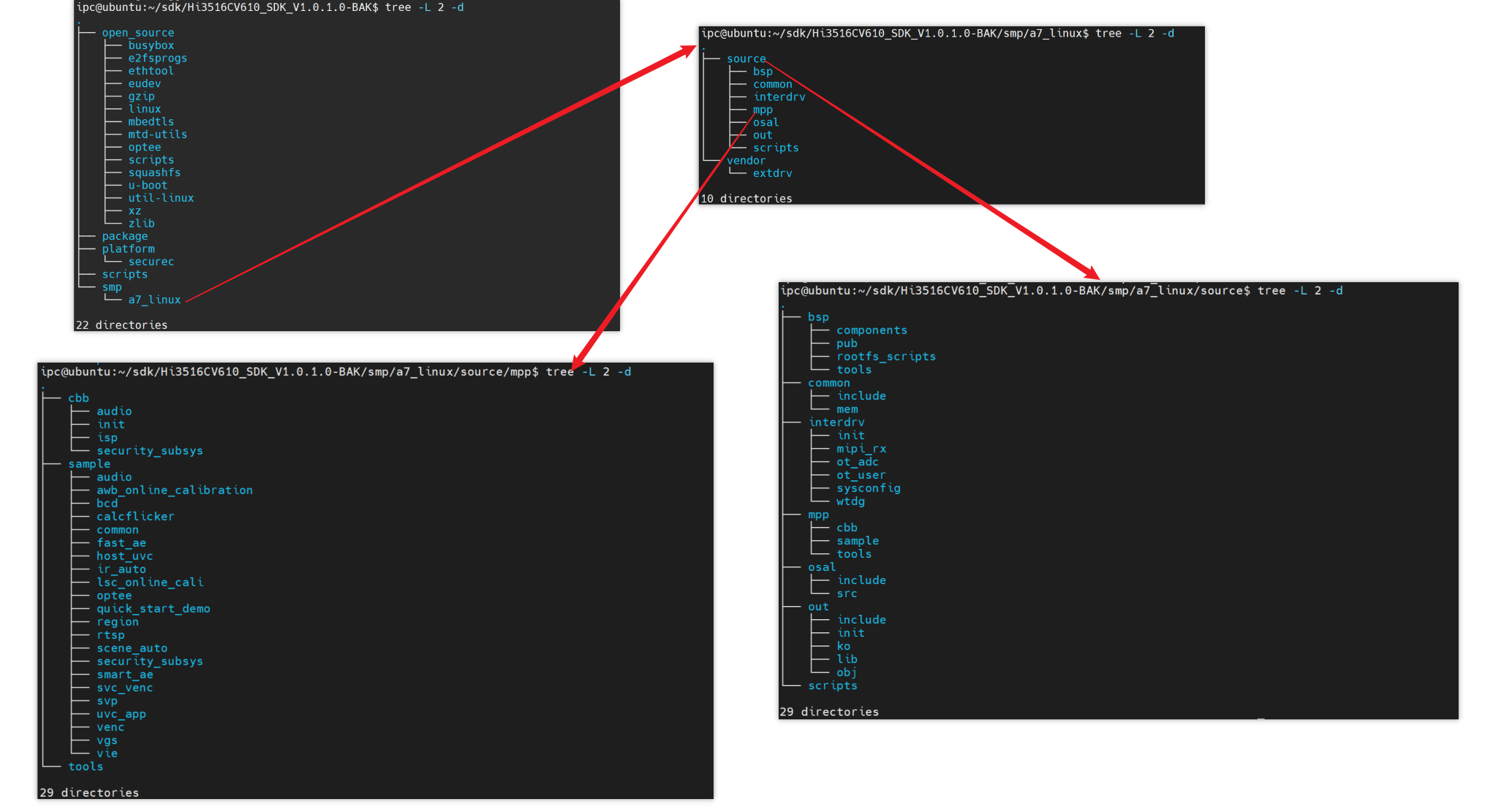

一、Hi3516CV610 sdk目录层级:
sudo apt-get install tree # 预装tree命令。
tree -L 2 -d # -L 2:只显示目录的两层深度, -d:只显示目录不显示文件。

sdk根目录:
open_source/:所有第三方开源软件的完整源代码,busybox/、linux/、u-boot/、optee/、mtd-utils/、ethtool/、squashfs/、zlib/、mbedtls/ 等。提供操作系统基础组件,你可以在这些目录里修改配置、进行交叉编译。内核和 U-Boot 的源码都在这里,驱动开发和设备树修改需要。
package/:存放open_source/、platform/、smp/ 三个目录的 .tgz 压缩包备份。
platform/:存放secure/ 安全子系统。
scripts/:存放SDK 环境配置和依赖检查的Shell 脚本,快速配置编译环境、检查系统依赖是否完整,首次搭建编译环境使用。
sdk.unpack |
解压 SDK。将 package/ 目录下的 .tgz 压缩包(open_source.tgz、platform.tgz、smp.tgz)解压到对应目录,构建完整的可编译环境 |
sdk.cleanup |
清理 SDK。删除解压出来的目录(如 open_source/、platform/、smp/),恢复到刚拿到 SDK 时的纯净状态 |
~/sdk/Hi3516CV610_SDK_V1.0.1.0-BAK/smp/a7_linux/vendor/extdrv目录:
extdrv/:存放外部设备的驱动源码和编译脚本,ES8388 音频 Codec 驱动源码。
Hi3516CV610_SDK_V1.0.1.0-BAK/smp/a7_linux/source目录:
bsp/components/:gsl(Generic System Library)和 secure_c安全世界的客户端库。运行在 CPU 安全世界 中的一个小型 RTOS 系统的源码。
cfg.mak:顶层 Makefile 配置文件,定义编译选项和路径。
common/:内存管理子系统,负责整个系统的内存分配、管理和多媒体大块内存(MMZ)的分配与回收。
interdrv/:内部驱动,1.mipi_rx/,MIPI CSI-2 接收驱动,负责接收 IMX586 摄像头的图像数据。2.ot_adc,ADC 驱动,用于采集模拟信号(如电池电压、光照强度等)3.ot_usr,用户空间接口,提供驱动与用户程序交互的通道。4.sysconfig,系统配置驱动,管理硬件模块的使能/禁用、引脚复用等。5.wtdg,看门狗驱动,防止系统死机时无法自动恢复。6.init,驱动初始化脚本或代码。

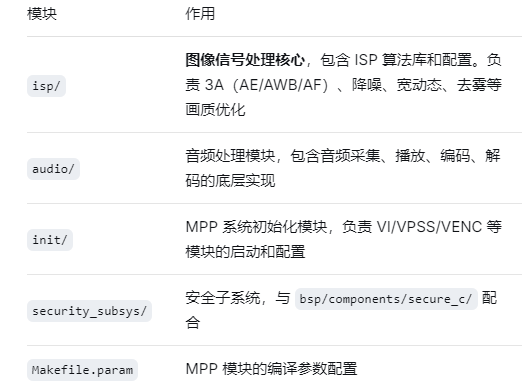

mpp/:媒体处理平台。
osal/:操作系统抽象层,屏蔽不同操作系统(Linux/RTOS)的差异,提供统一的 API 接口(如线程创建、互斥锁、信号量、内存分配等)。
out/:编译产出(头文件、库、驱动模块)。

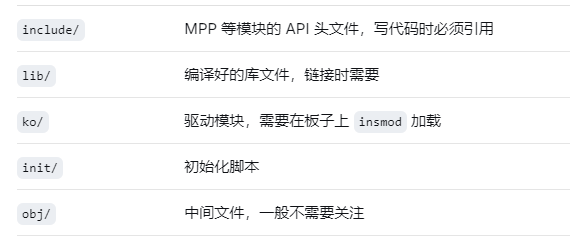

out下的目录层级:

scripts/:编译脚本。

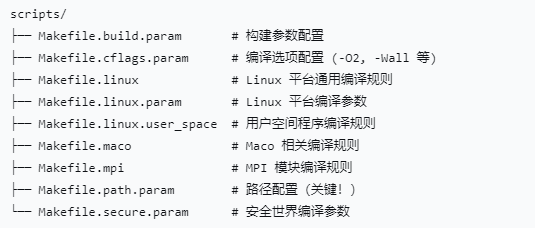

scripts下目录层级:

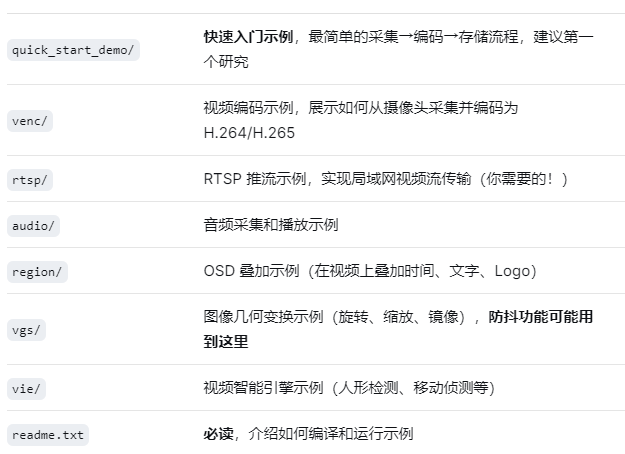

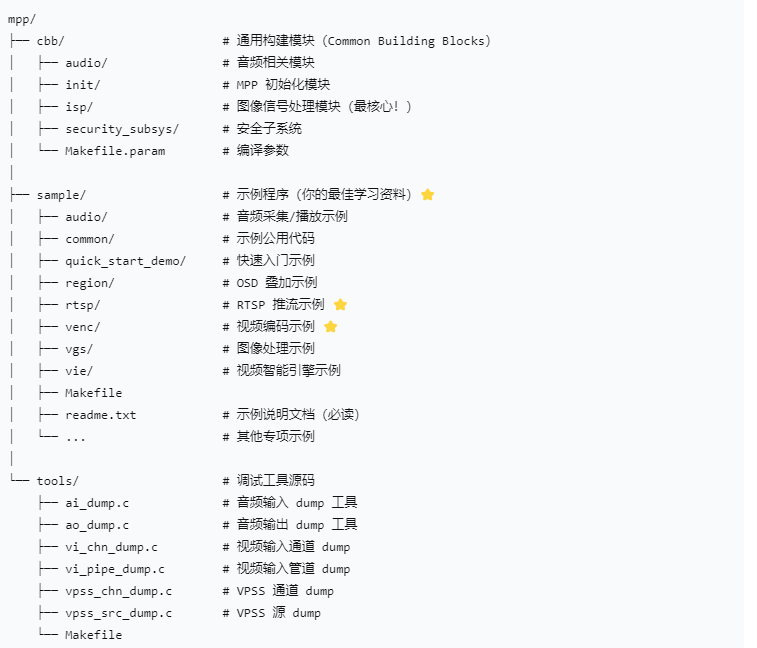

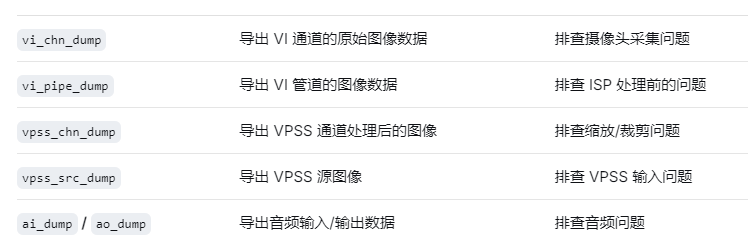

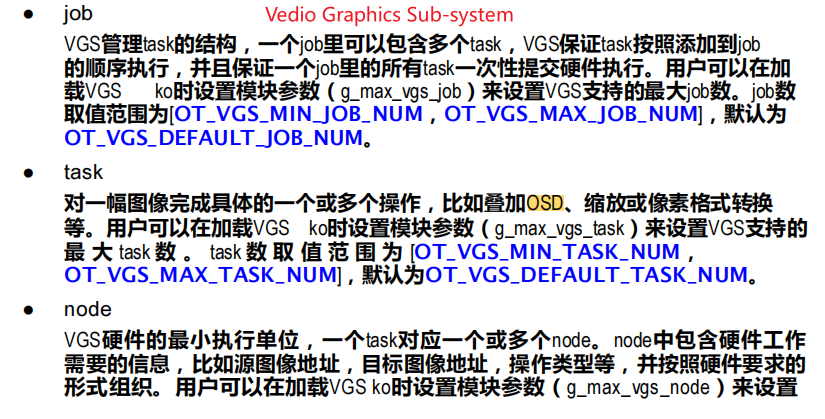

sdk/Hi3516CV610_SDK_V1.0.1.0-BAK/smp/a7_linux/source/mpp目录:

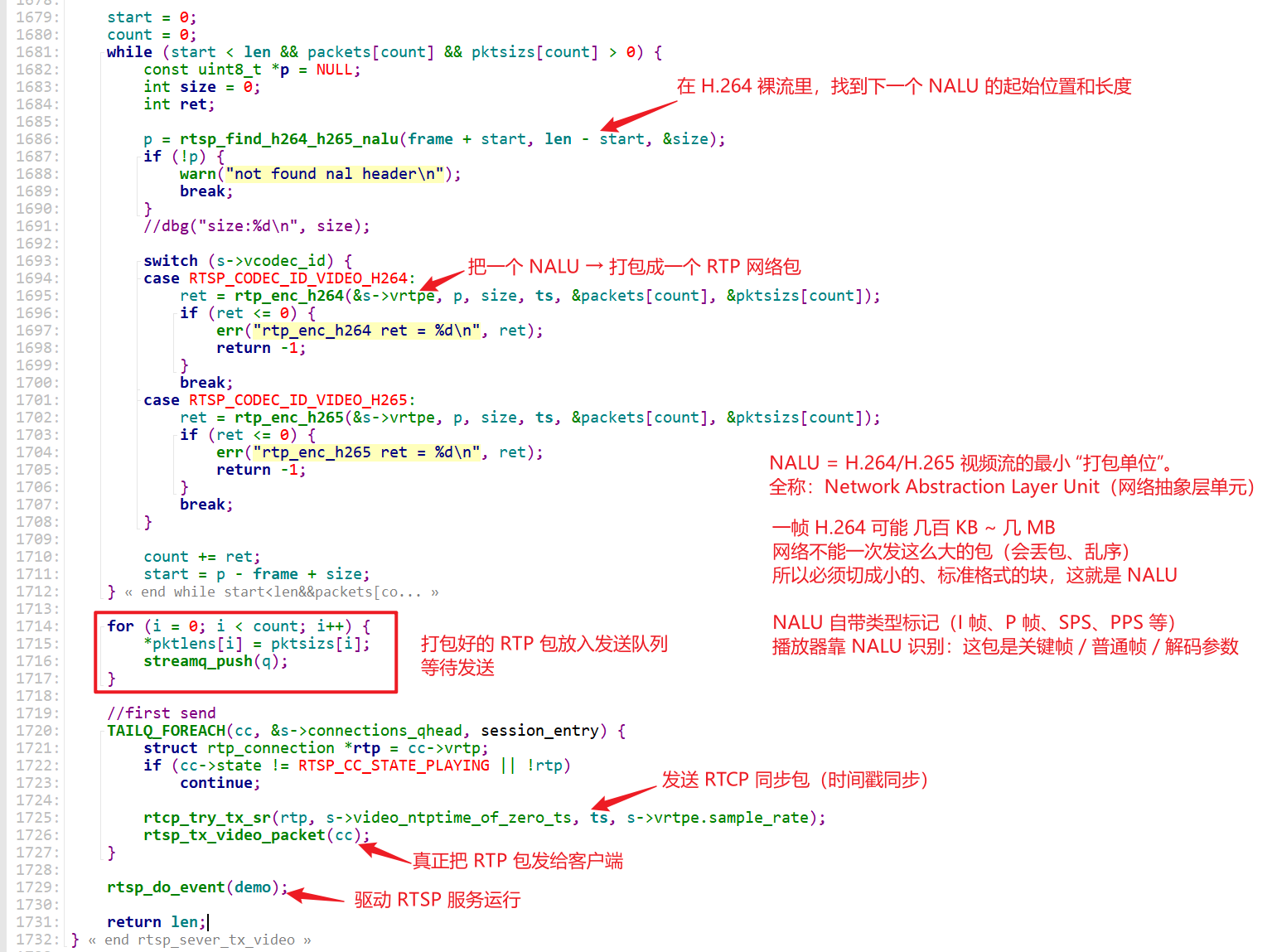

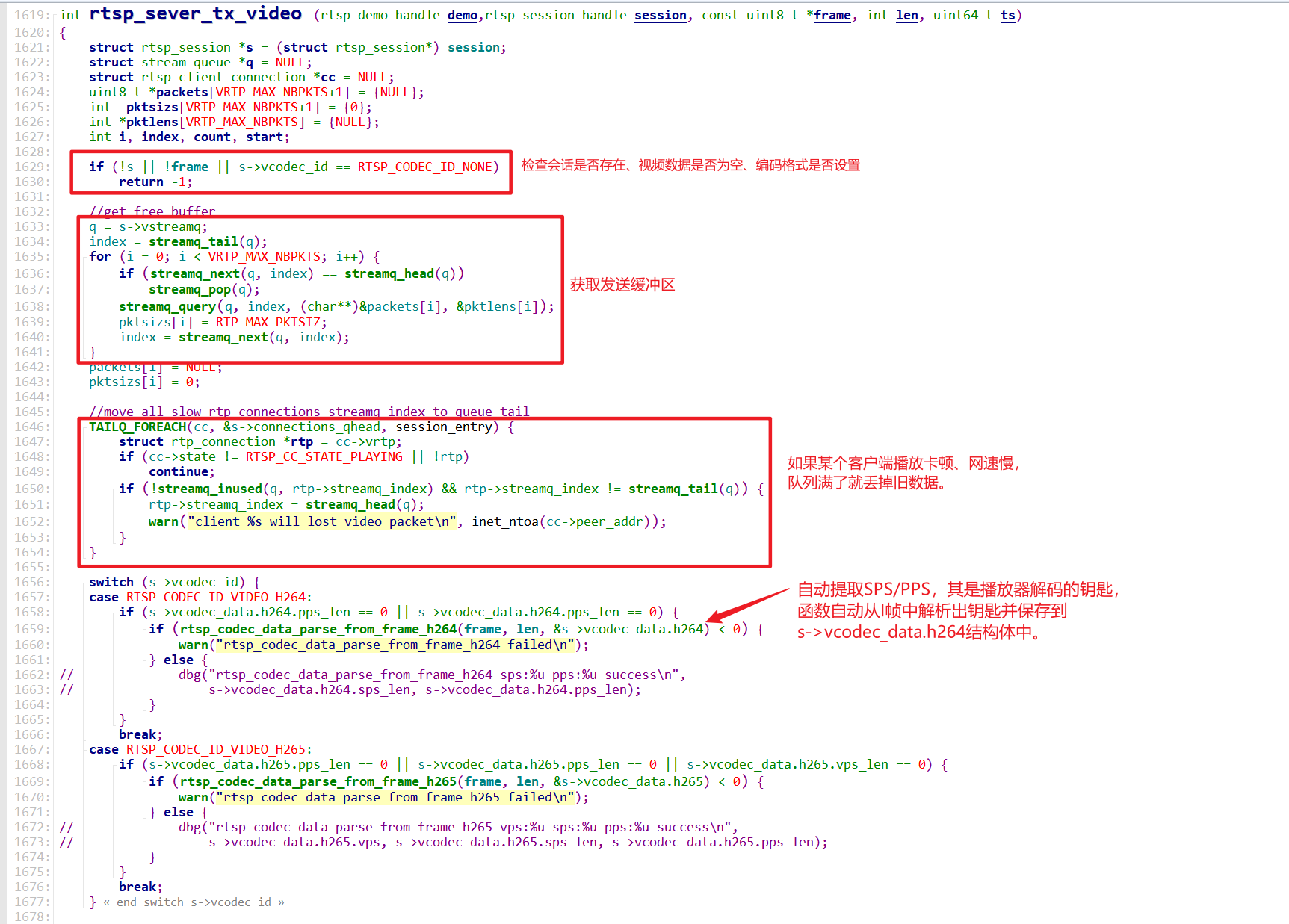

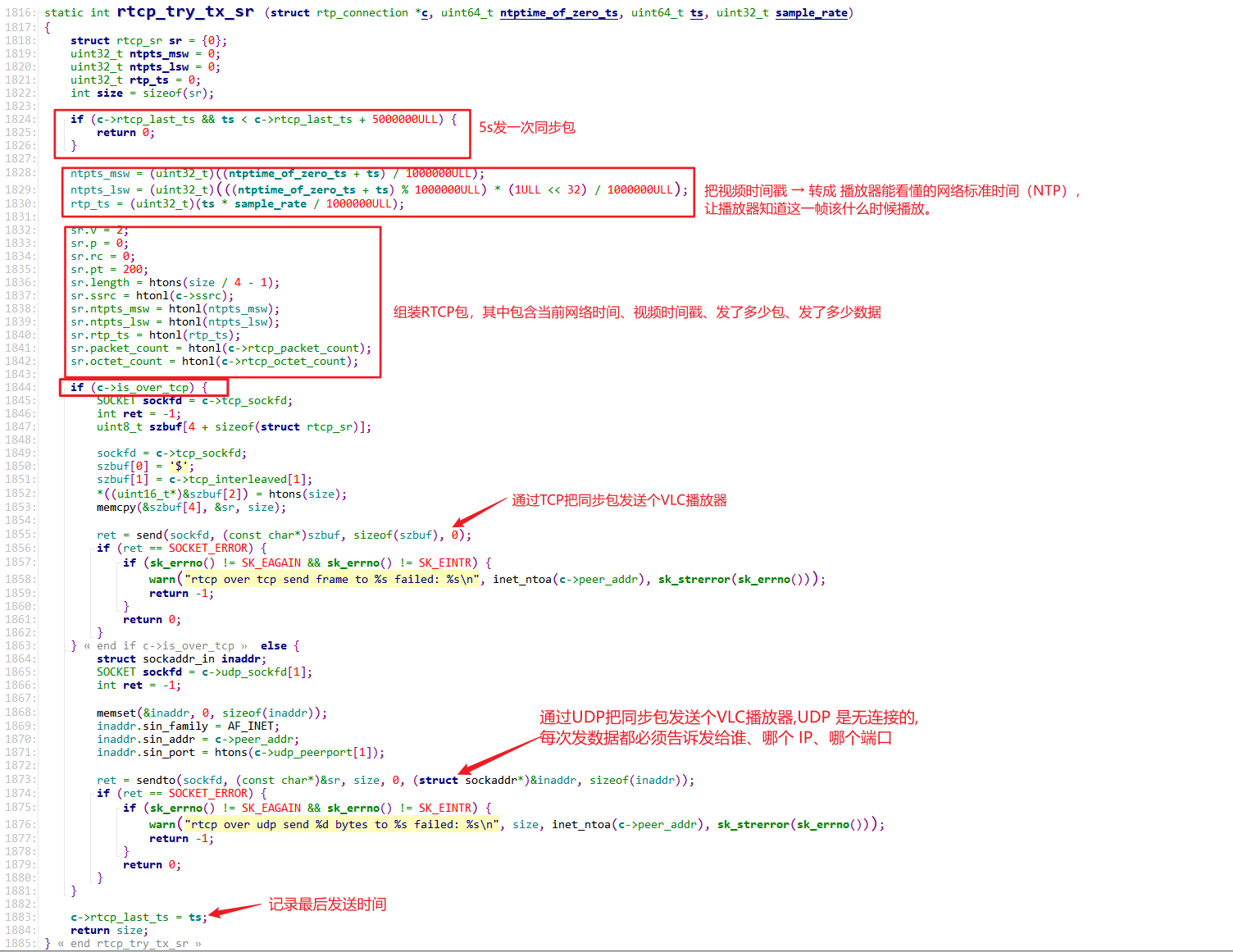

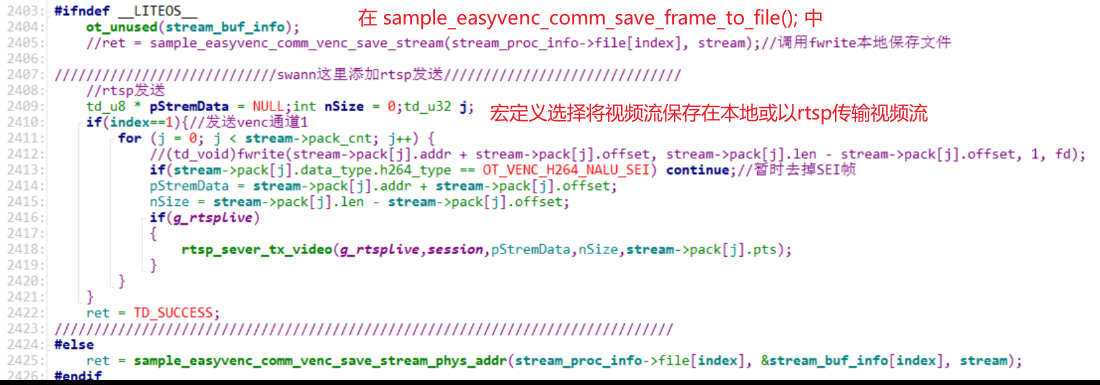

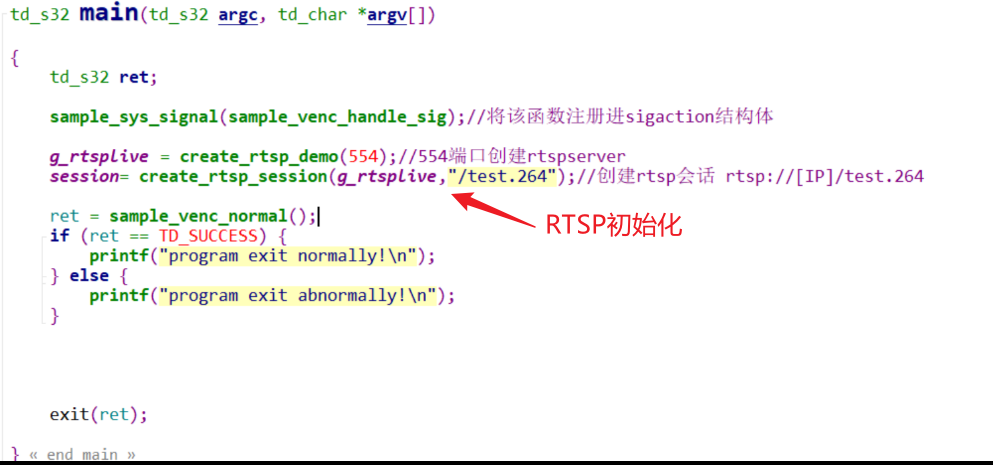

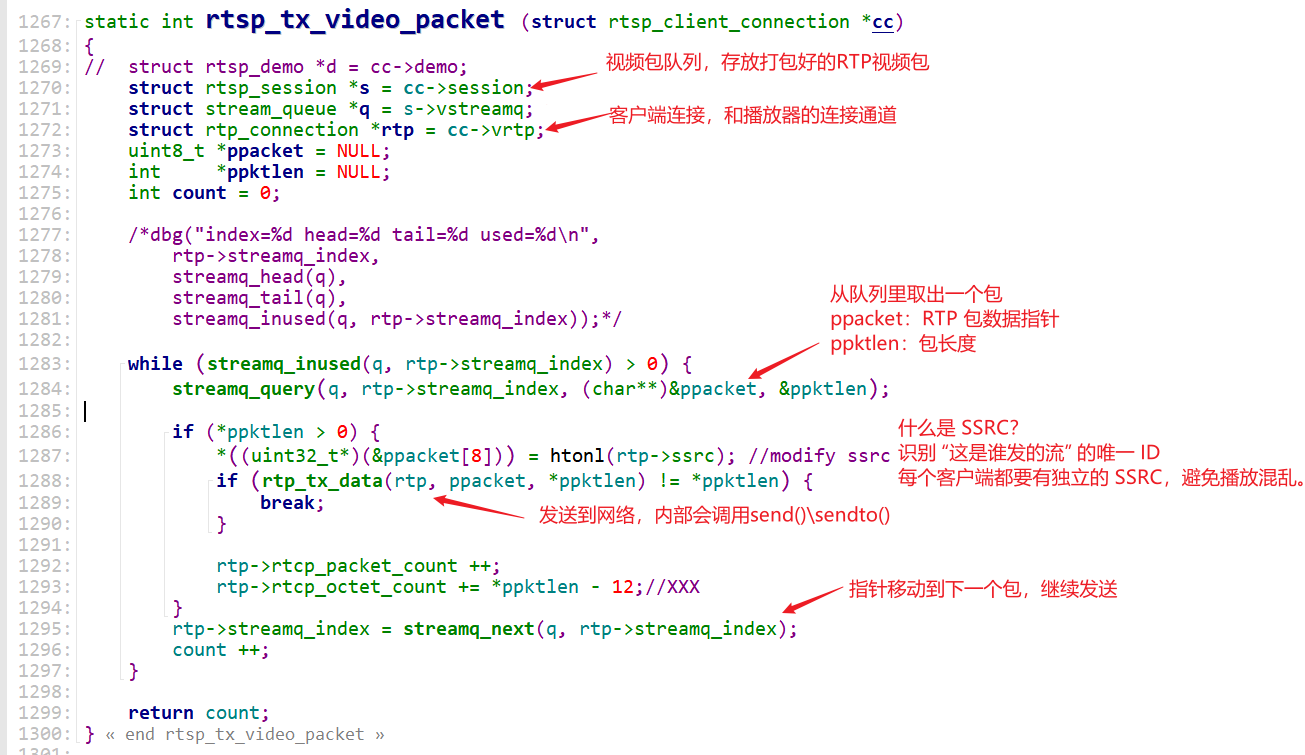

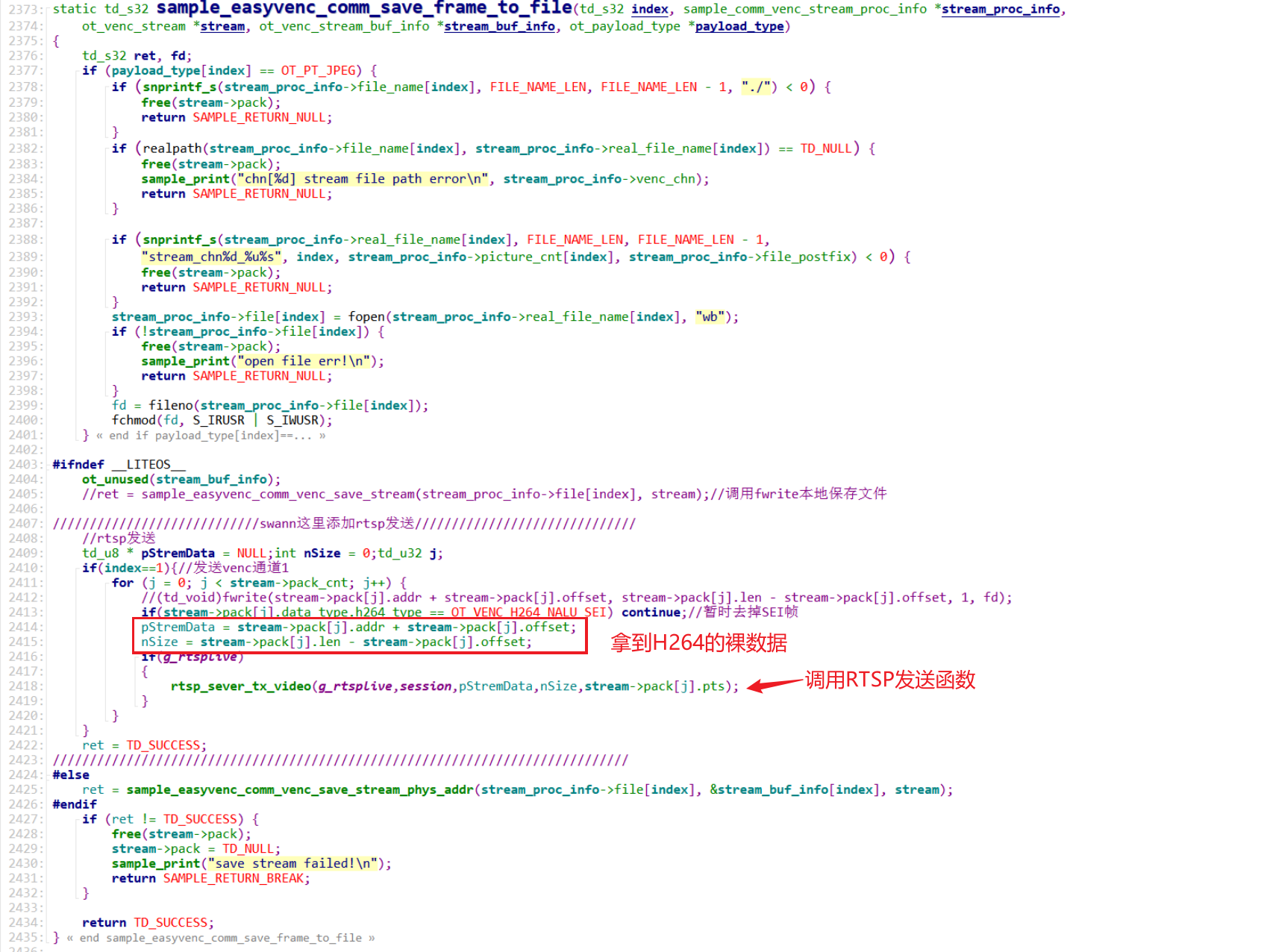

RTSP推流示例程序:
Hi3516CV610_SDK_V1.0.1.0-BAK\smp\a7_linux\source\mpp\sample\rtsp\sample_rtsp.c

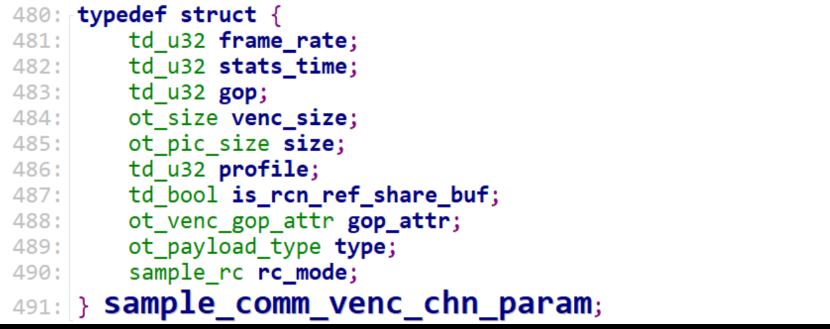

struct sample_comm_venc_chn_param 单个编码通道的参数配置结构体。

frame_rate; // 帧率
stats_time; // 码率统计时间
gop; // GOP大小(关键帧间隔)
venc_size; // 编码尺寸(宽高),实际存储宽和高。
size; // 存储分辨率枚举,ot_pic_size 是一个枚举类型,会有单独的函数将枚举类型转换成实际的宽和高。
profile; // 编码档次(baseline/main/high等)
is_rcn_ref_share_buf; // 参考帧共享缓冲
gop_attr; // GOP属性
type; // 编码类型(H.264/H.265/JPEG等)
rc_mode; // 码率控制模式(CBR/VBR/ABR等)

index只判断了通道1所以在推流时只推通道1。
二、VI部分
参考文档:
HI3516CV610-SIM-开发板资料\原厂sdk\ReleaseDoc\zh\01.software\board\MPP\MPP 媒体处理软件 V6.0 开发参考.pdf"
VI模块api位置:
Hi3516CV610_SDK_V1.0.1.0-BAK\smp\a7_linux\source\mpp\sample\vie\sample_vie.c
Hi3516CV610_SDK_V1.0.1.0BAK\smp\a7_linux\source\mpp\sample\common\sample_comm_sys.c
Hi3516CV610_SDK_V1.0.1.0BAK\smp\a7_linux\source\mpp\sample\common\sample_comm_vi.c
Hi3516CV610_SDK_V1.0.1.0BAK\smp\a7_linux\source\mpp\sample\common\sample_comm_vpss.c
下面学习内容以 sample_vie.c 为出发点。
阶段一:系统初始化
sample_vie_sys_init()
→ sample_comm_sys_init_with_vb_supplement() // 初始化VB视频缓冲池
→ ss_mpi_vi_set_vi_vpss_mode() // 设置VI/VPSS工作模式
阶段二:VI设备配置与启动
sample_comm_vi_get_default_vi_cfg() //获取VI默认配置(sensor\mipi\dev\bind\gpr\pipe info).
sample_vie_get_pipe_wrap_line()
→ss_mpi_sys_get_vi_wrap_buffer_line() //获取VICAP-VPPROC离线卷绕模式下的buffer卷绕行数。buf_line行数与sensor时序、sensor路数及主从模式、VIPROC性能、VPSS性能、 VENC性能等多方面因素有关,实际业务场景中如果CPU不能每帧都立即响应VI/VPSS/VENC中断,存在中断延迟等情况,客户需要以实际测试场景为准适当增大buf_line。
sample_comm_vi_start_vi()
→sample_comm_vi_start_mipi_rx() //MIPI RX 接口的初始化启动函数,负责配置和启用 MIPI CSI 接收器。
→sample_comm_vi_start_dev() //设备级初始化函数,负责配置 VI 设备的硬件时序参数并启用设备。
→sample_comm_vi_dev_bind_pipe() //设备与管道绑定函数,负责建立 VI 设备(VI DEV)与 VI 管道(VI PIPE)之间的数据关联关系,实现多路数据流的分发与汇聚。
→sample_comm_vi_set_grp_info() //WDR(宽动态)融合组配置函数,负责设置多帧曝光数据的融合策略,实现高动态范围图像的合成。
→sample_comm_vi_start_pipe() //遍历启动所有绑定的pipe。
→sample_comm_vi_start_isp() //法的启动函数,负责为每个 VI PIPE 加载并运行 ISP 固件,实现图像信号处理的核心算法。
PIPE 是 VI 模块的 ISP 处理管道,承担以下关键职责:
VI PIPE 是 VI 模块的 ISP 处理管道,由硬件电路(数据通路、ISP 硬核、行缓冲 FIFO)和软件线程(AE/AWB/AF/3DNR 算法)共同组成。
核心职责:
-
接收数据 — 从 VI DEV 获取 Bayer RAW 数据
-
ISP 处理 — 硬件执行去马赛克、颜色校正、WDR 融合;软件线程实时计算 3A 参数并反馈调节 Sensor
-
时序控制 — 帧率控制、帧同步、WDR 多帧时序对齐
-
输出推送 — 将处理后的 YUV 数据推送到 VI CHN
-
后续流转 — CHN 输出至 VPSS(视频前处理)或 VENC(编码)
阶段三:VI与VPSS绑定(数据流转关键)
sample_comm_vi_bind_vpss() //配置vi端与vpss端通道结构体
→ss_mpi_sys_bind() //VI 模块与 VPSS 模块的系统级绑定函数,通过 MPP(Media Process Platform)框架的标准绑定机制,建立从 VI 通道到 VPSS 通道的数据流转通路。
阶段四、VPSS图像处理启动
sample_vie_start_vpss
→sample_common_vpss_start() //创建并启动 VPSS 处理组及其下属通道,实现图像的缩放、裁剪、格式转换等前处理功能。
组(GRP)与通道(CHN)的层级关系:
组是资源管理单元,每个grp对应一个dev即一个sensor。通道是物理通道单独处理输出。grp可以接收一个sensor,在一个grp下存在多个chn,每个chn可按要求输出不同规格的数据流。
阶段五、VPSS与VENC绑定+编码启动
sample_vie_start_and_bind_venc
→sample_vie_start_venc()//逐个创建编码通道并配置参数
→sample_comm_venc_start() //逐个创建编码通道并配置参数
→sample_comm_venc_start_get_stream() //创建线程,轮询/阻塞获取编码后的H.264/H.265码流,接着回调或写入文件/网络推流。
→sample_comm_vpss_bind_venc() // vpss通道0/1绑定venc通道0/1。
阶段六、业务功能运行(代码支持的 VI 扩展能力)
VI 模块启动后,可执行硬件级图像功能:
1.FPN 校准与矫正:sample_vie_fpn() → 消除传感器固定模式噪声。
2.LDC 畸变矫正 + 旋转:sample_vie_ldc_rotation() → 90° 旋转、镜头畸变校正。
3.低延迟模式:sample_vie_lowdelay() → VI+VPSS 双低延迟,降低传输时延。
4.用户自定义图像:sample_vie_user_pic() → 加载自定义图片替代摄像头输入。
5.双摄像头采集:sample_vie_two_sensor() → 两路 VI 同时采集。
6.模式切换:线性模式 ↔ WDR 宽动态模式、分辨率切换(4M→1080P)。
通过接口 sample_vie_execute_case(td_u32 case_index) 选择功能。
阶段七、退出流程(逆序释放资源)
sample_vie_stop_route()
→sample_vie_stop_and_unbind_venc()
→sample_comm_vpss_un_bind_venc() //解绑所有模块链路
→ sample_vie_stop_venc() //停止编码
→sample_vie_stop_vpss()
→sample_common_vpss_stop()
→ss_mpi_vpss_disable_chn() //关闭通道
→ ss_mpi_vpss_stop_grp() //关闭通道
→ss_mpi_vpss_destroy_grp()//释放GRP资源
→sample_comm_vi_un_bind_vpss() //逆阶段五中 sample_comm_vpss_bind_venc()
→sample_comm_vi_stop_vi()
→sample_comm_vi_stop_isp() //停止ISP算法线程,注销3A库
→sample_comm_vi_stop_pipe() //销毁VI PIPE硬件资源
→sample_comm_vi_dev_unbind_pipe() //解除DEV与PIPE的绑定关系
→sample_comm_vi_stop_dev() //禁用VI DEV,停止时序解析
→sample_comm_vi_stop_mipi_rx() //关闭MIPI接收器,复位Sensor→sample_comm_sys_exit() //系统退出
→ss_mpi_sys_exit() //去初始化MPP系统。包括视频输入输出、视频编解码、视频叠加区域、视频处理、图形处理等模块都会被销毁或者禁用。
→ss_mpi_vb_exit() //去初始化MPP视频缓存池。
VI 模块的数据流向总结:
sensor(MIPI) → VI硬件采集(ISP处理、FPN/LDC矫正)→ VB Pool(RAW/YUV数据)→ VI通道输出→ VPSS(缩放、双码流、包装)→ VENC(H265编码)→ 最终码流输出
三、VPSS部分
阶段一、VPSS默认配置
sample_comm_vpss_get_default_vpss_cfg()
遍历物理通道,初始化3DNR,主码流使能。子码流是否使能、配置可选(配置了grp、chn、wrap)。
阶段二、VPSS帧包装配置(wrap)
sample_vie_vpss_get_wrap_cfg()
1.根据sensor确定 full_lines_std 。
full_lines_std 用于表示sensor 一帧图像的有效行数 + VBlank 行数,用于计算wrap缓冲区的大小和跳转地址。不同 sensor 的垂直同步时序不同,导致此值差异。
2.配置wrap参数。

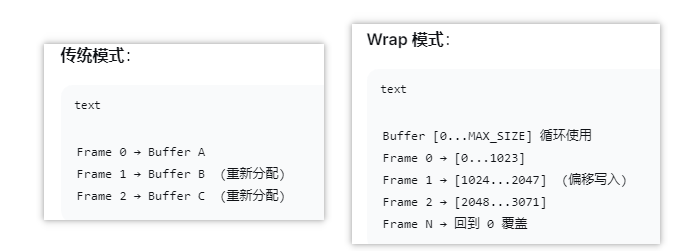

VPSS Wrap 模式 是一种内存优化机制:图像数据在 DDR 中循环存储,而非每次重新分配。通过复用缓冲区,减少内存分配/释放开销。配合 VDEC(解码)或 VENC(编码)进行数据流转。

3.记录所需缓冲区大小。
阶段三、启动VPSS
sample_vie_start_vpss()
→sample_vie_vpss_set_wrap_grp_int_attr() //配置组属性
→ sample_common_vpss_start() //创建组,启动组,启动通道
→ss_mpi_vpss_set_chn_low_delay() //对通道1开启低延迟
阶段四、VPSS与VI绑定
参考VI部分阶段三。
阶段五、VPSS与VENC绑定
参考VI部分阶段五。
阶段六、停止VPSS
参考VI部分阶段七。
四、OSD图层叠加(hi3516 sdk)

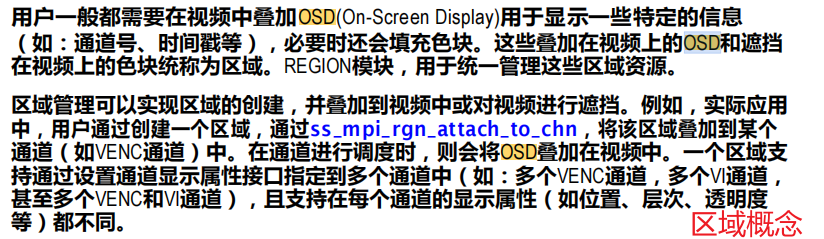

区域管理

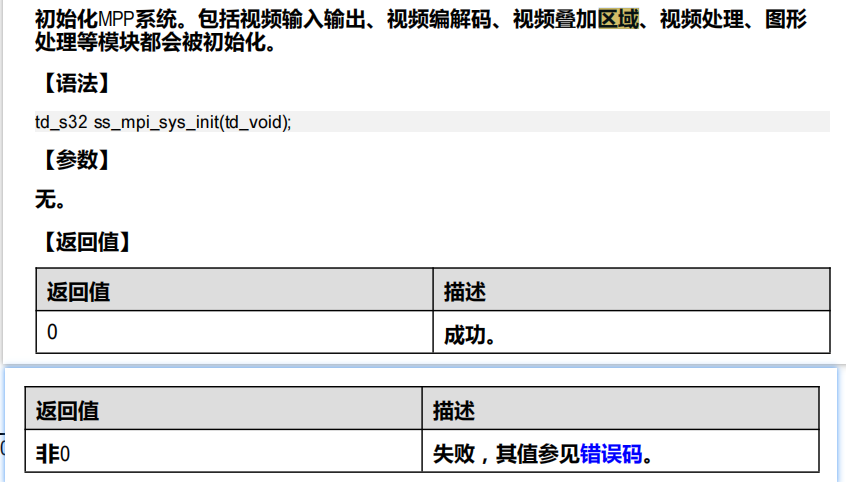

初始化MPP系统

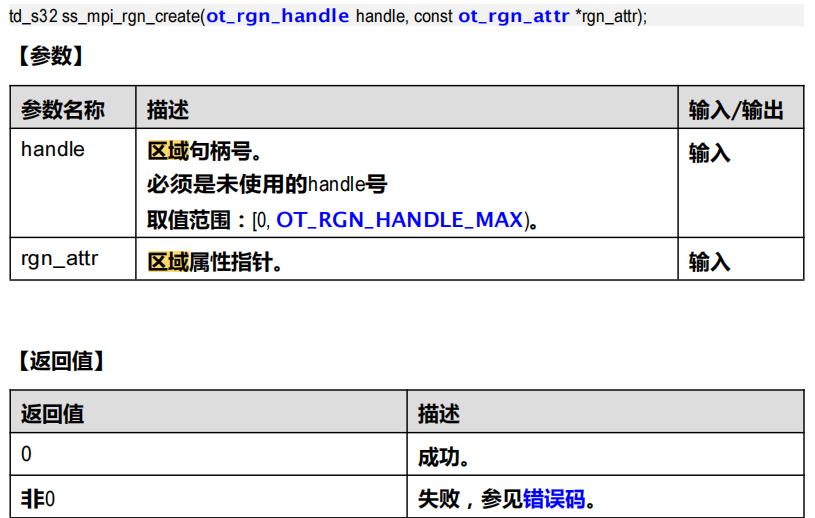

区域创建

区域叠加

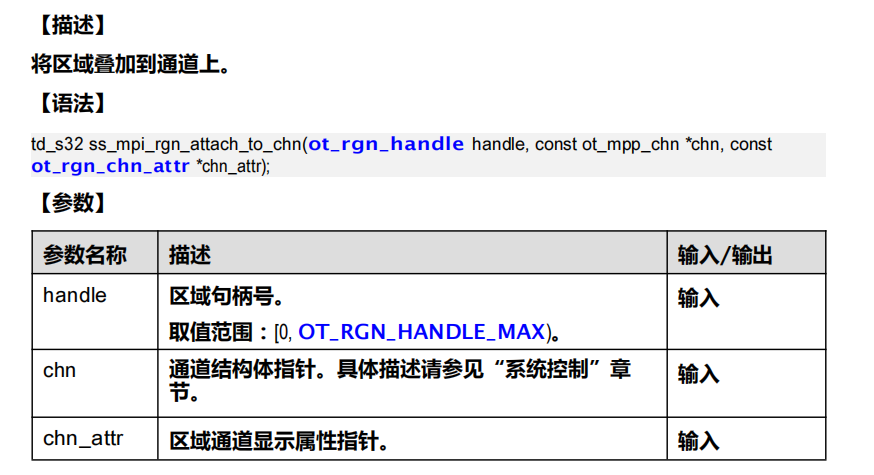

区域叠加到chn

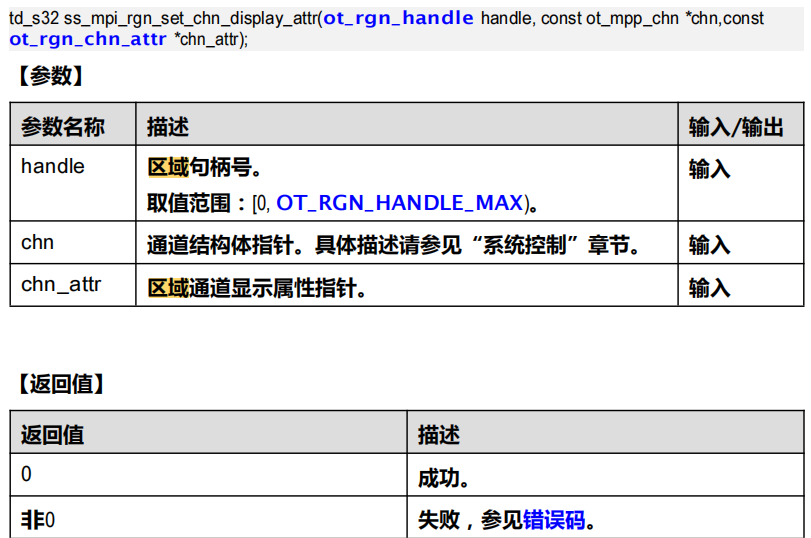

设置通道的显示属性

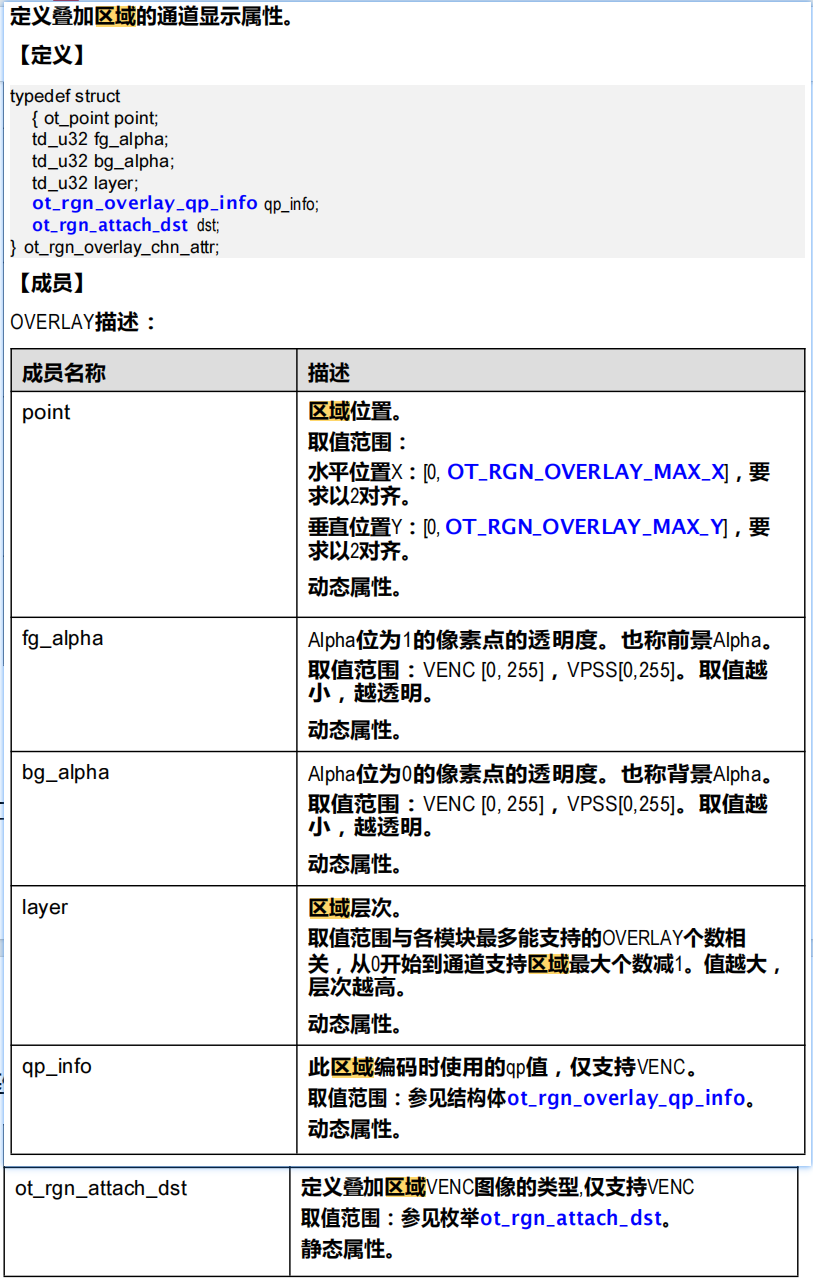

数据结构
ot_rgn_chn_attr → ot_rgn_type_chn_att → ot_rgn_overlay_chn_attr(叠加区域通道显示属性)

ot_rgn_attach_dts 指定叠加到哪个通道/设备(如VENC通道、VO输出设备)

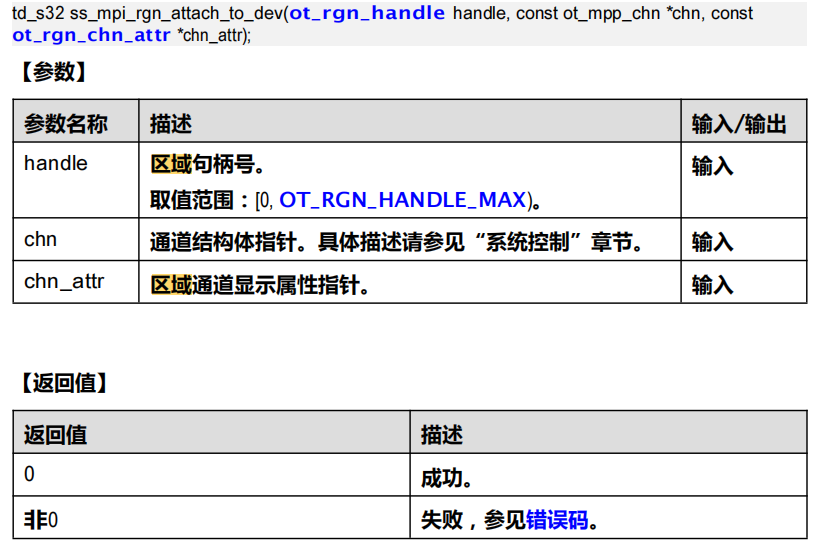

区域叠加到device
将区域叠加到设备(组)上

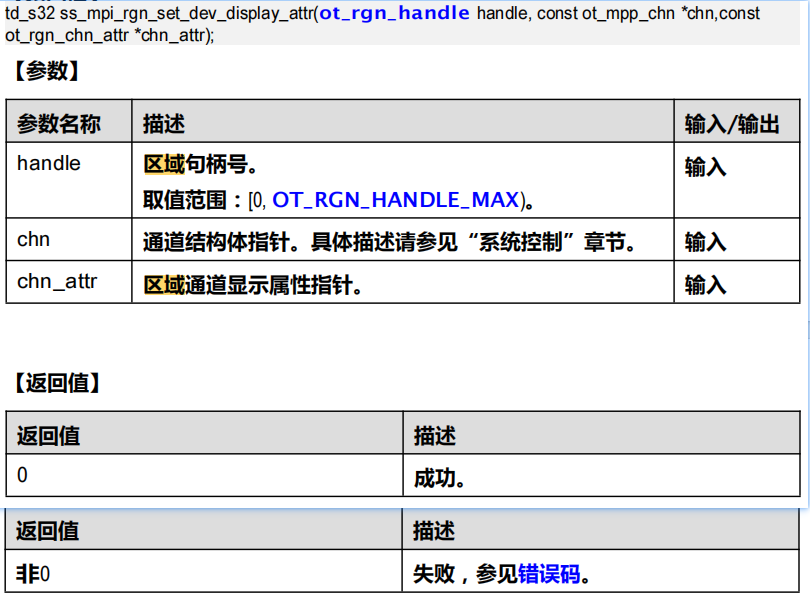

设置区域的显示属性

数据结构与在通道中叠加区域相同。
对于叠加到device与chn的区别:
1.生效范围不同
- 通道属性:仅对指定的那一个通道生效,多通道可独立配置,灵活性强,适合不同业务链路(编码 / 预览 / 回放)差异化 OSD 布局。
- 设备属性:对该显示设备下所有输出通道统一生效,适合整屏统一的叠加规则调整,改动会波及设备下所有通道的 RGN 表现。
2.应用场景
- 用通道属性:想让编码录像 OSD 和屏幕预览 OSD 位置不一样、透明度不一样,只改单路业务的叠加效果。
- 用设备属性:要调整整块屏幕上所有 OSD 整体缩放、全局透明度、硬件层优先级,统一管控屏幕输出效果。

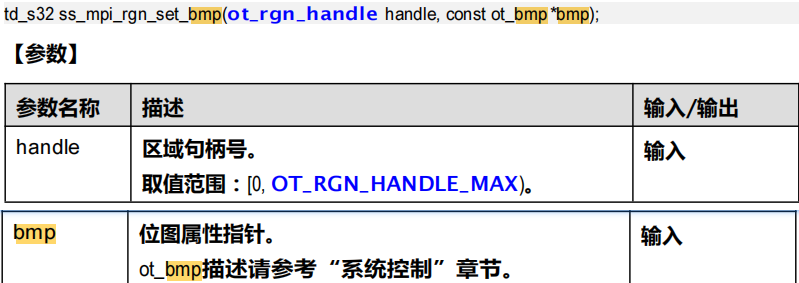

设置区域位图,即对区域位图进行填充

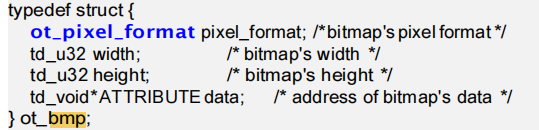

数据结构

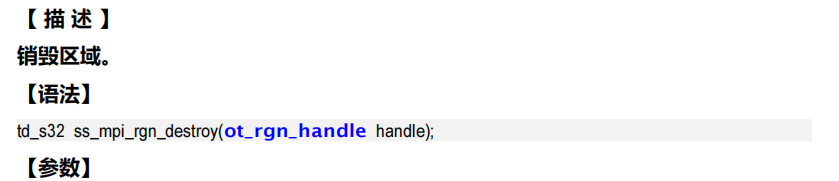

区域销毁

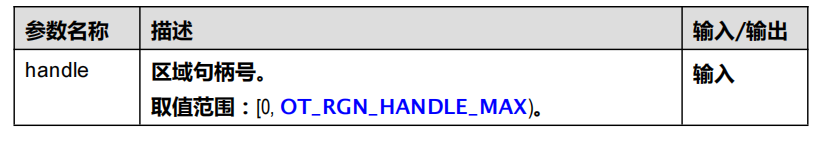

ss_mpi_rng_destory

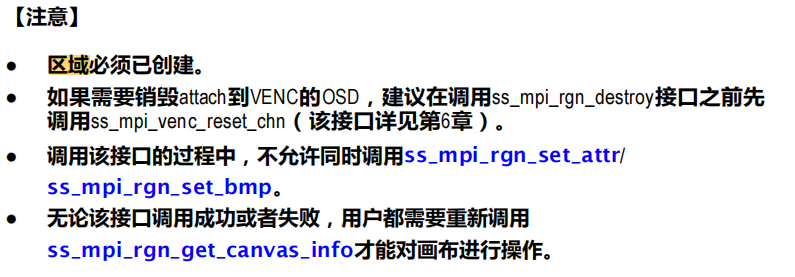

注意
销毁编码通道

五、VENC部分
Hi3516CV610_SDK_V1.0.1.0-BAK\smp\a7_linux\source\mpp\sample\venc\sample_venc.c
Hi3516CV610_SDK_V1.0.1.0BAK\smp\a7_linux\source\mpp\sample\common\sample_comm_venc.c
| 编号 | 示例函数 | 关键额外步骤 | 说明 |
|---|---|---|---|
| 0 | sample_venc_normal |
无 | 基础流程(章节 3) |
| 1 | sample_venc_intra_refresh |
sample_venc_set_intra_refresh → ss_mpi_venc_set_intra_refresh |
设置 行/列内部刷新(IR),让编码器在特定位置强制 I 帧 |
| 2 | sample_venc_roi_bg |
sample_venc_set_roi_attr + ss_mpi_venc_set_roi_bg_frame_rate |
ROI(Region‑of‑Interest)+ 背景帧率调低,节省码率 |
| 3 | sample_venc_mjpeg_roi_set |
sample_venc_set_mjpeg_roi → ss_mpi_venc_set_jpeg_roi_attr |
MJPEG 自定义 ROI(仅对 JPEG 有效) |
| 4 | sample_venc_svac3 |
编码类型切换(payload = OT_PT_SVAC3)+ sample_venc_set_svac3_video_param |
SVAC3(特定行业编码) |
| 5 | sample_venc_inner_scale |
sample_venc_chn_bind_venc_chn → 系统层 sys_bind 把 VENC0 输出直接绑定到 VENC1 输入,实现 内部缩放(不经过 VPSS) |
需要 Mini‑Buf 启用,保证两路 VENC 能共享同一块内部缓冲区 |
| 6 | sample_venc_qpmap |
sample_comm_venc_qpmap_send_frame → 业务层把 QP‑map(每宏块的QP)随帧送进 VENC |
需先把 GOP 参数取出来再创建通道 |
| 7 | sample_venc_debreath_effect |
sample_venc_set_debreath_effect → ss_mpi_venc_set_debreath_effect |
呼吸光抑制 参数配置 |
| 8 | sample_venc_mjpeg_roimap |
sample_comm_venc_send_roimap_frame → 按 自定义 ROI Map 发送帧 |
业务层自行准备 ot_venc_jpeg_roi_attr 数组 |
| 9 | sample_venc_mosaic_map |
sample_comm_venc_mosaic_map_send_frame → 马赛克(Mosaic)示例 |
业务层会把马赛克块信息交给 VENC |
| 10 | sample_venc_composite |
Composite(复合) · sample_composite_venc_start_venc(打开 composite_enc_en、mosaic_en)· sample_composite_vpss_init(VPSS 深度 2)· 多线程 composite_send_multi_frame_proc 把 两路(马赛克 + 原图)帧合成后送 VENC(ss_mpi_venc_send_multi_frame) |
演示 一帧内多路(Mosaic + 原图)合成编码,使用 系统 bind(sys_bind)实现 VENC‑VENC 直接链路,适合 复合 场景 |

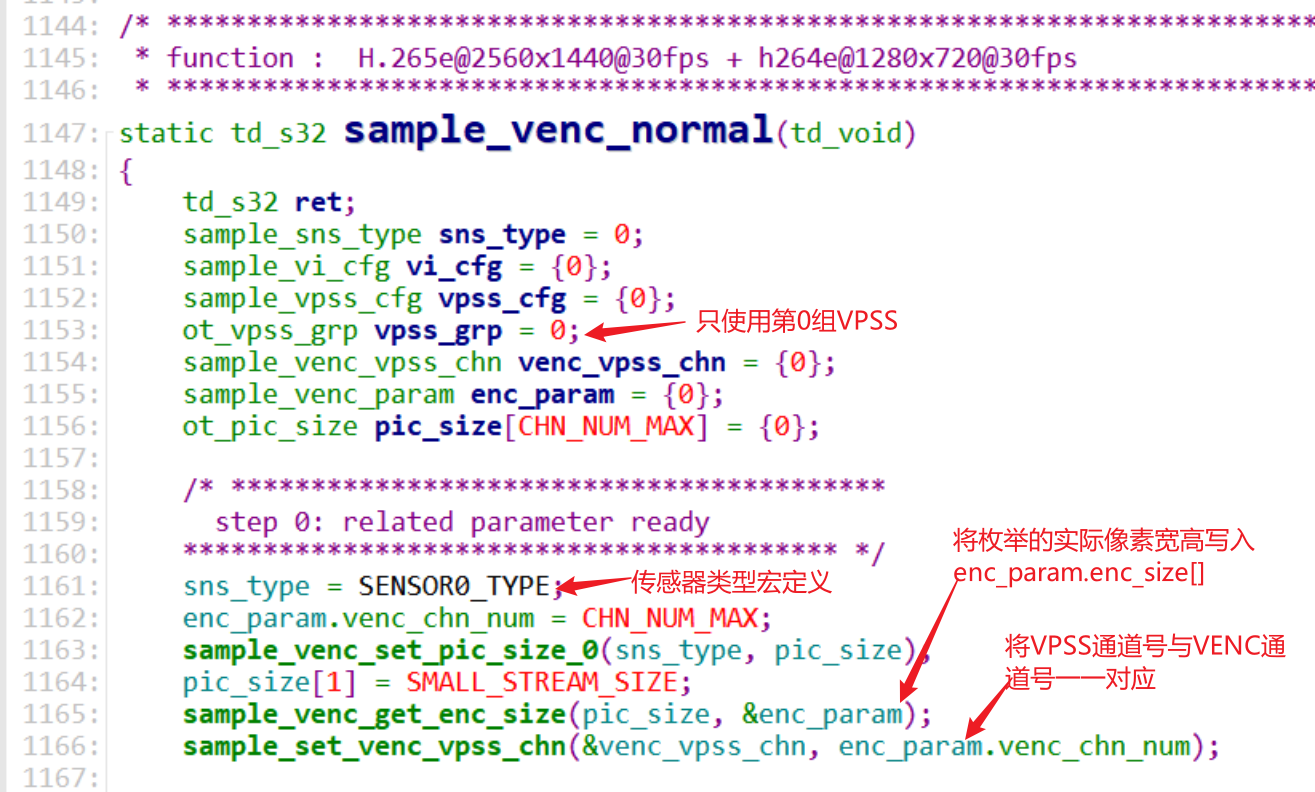

下面以模式0举例。
阶段一、参数准备

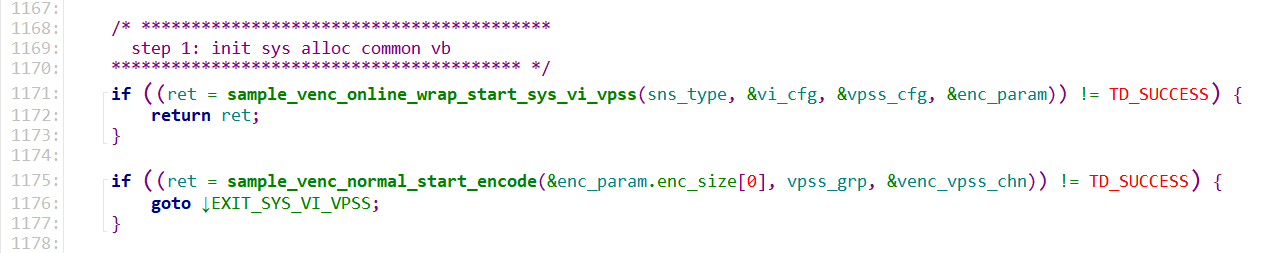

阶段二、系统初始化

sample_venc_online_wrap_start_sys_vi_vpss() 内部追踪如下

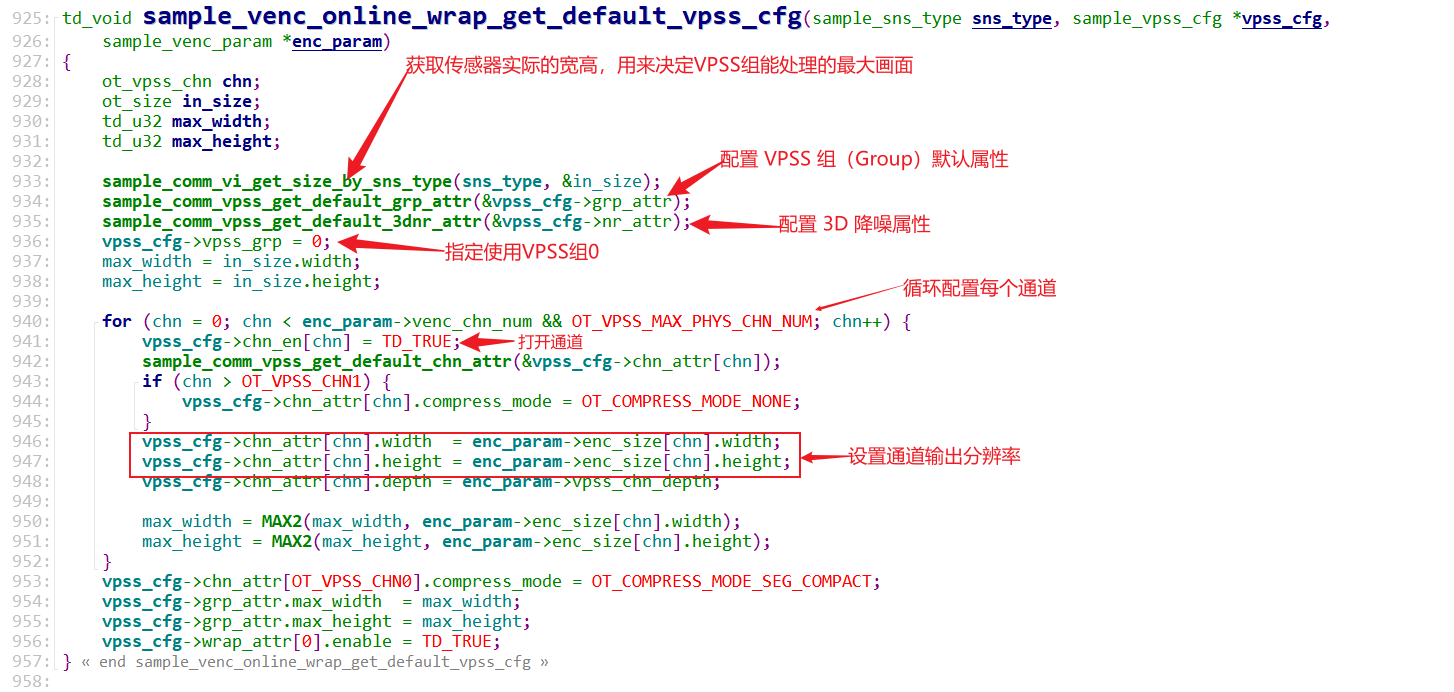

sample_venc_online_wrap_get_default_vpss_cfg()
sample_venc_online_wrap_get_default_sys_cfg()
→sample_venc_online_wrap_sys_init()
→sample_venc_online_wrap_sys_init()
→sample_venc_online_wrap_get_default_vb_cfg()
sample_venc_vi_init()
→sample_comm_vi_start_vi(vi_cfg);
sample_venc_online_wrap_start_vpss()
sample_comm_vi_bind_vpss()
主要分为三个子步骤:
1.VB初始化 (sample_venc_online_wrap_sys_init)
sample_venc_online_wrap_get_default_vb_cfg 计算输入(VI-YUV)与输出(VPSS-YUV)各自所需的块大小以及块数。填入 ot_vb_cfg 结构体的 common_pool[i] 中,随后调用sample_comm_sys_vb_init 把VB资源加入系统。
为什么要手动算块大小?
- 不同分辨率、像素格式、压缩模式会导致实际占用的显存不同。
- 对每一路流都算一次,防止 VB 不够导致帧丢。
2.VI初始化(sample_venc_vi_init)
sample_comm_vi_start_vi 会自动把 vi_cfg(分辨率、帧率、工作模式)写入硬件寄存器,开启传感器采流。
3.VPSS初始化(sample_venc_online_wrap_start_vpss)
外部传入配置好的vpss_cfg,

再调用 sample_common_vpss_start 完成 VPSS 的创建,把 组号、属性交给底层驱动。
4.VI → VPSS 绑定 (sample_comm_vi_bind_vpss)
把 VI 的 Pipe 0 / Channel 0 的输出直接送给 VPSS 组 0 / 通道 0。
这里 不需要再手动创建通路,系统内部会自动在硬件上建立相应的 DMA 路径。
阶段三、创建编码通道
核心函数:sample_venc_normal_start_encode

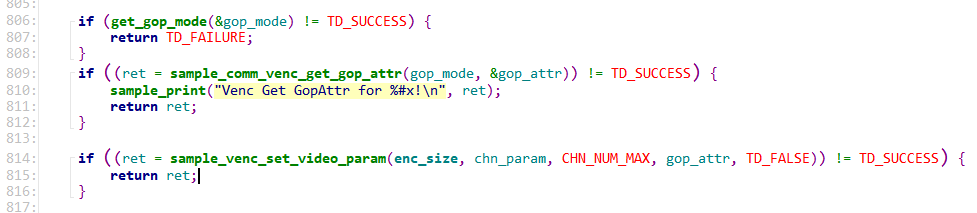

1.码流配置

- GOP(Group Of Pictures)(两个关键帧即 I 帧间的一组画面)模式决定关键帧、P‑帧的切换方式。GOP模式=I帧、P帧、B帧的排列规则。

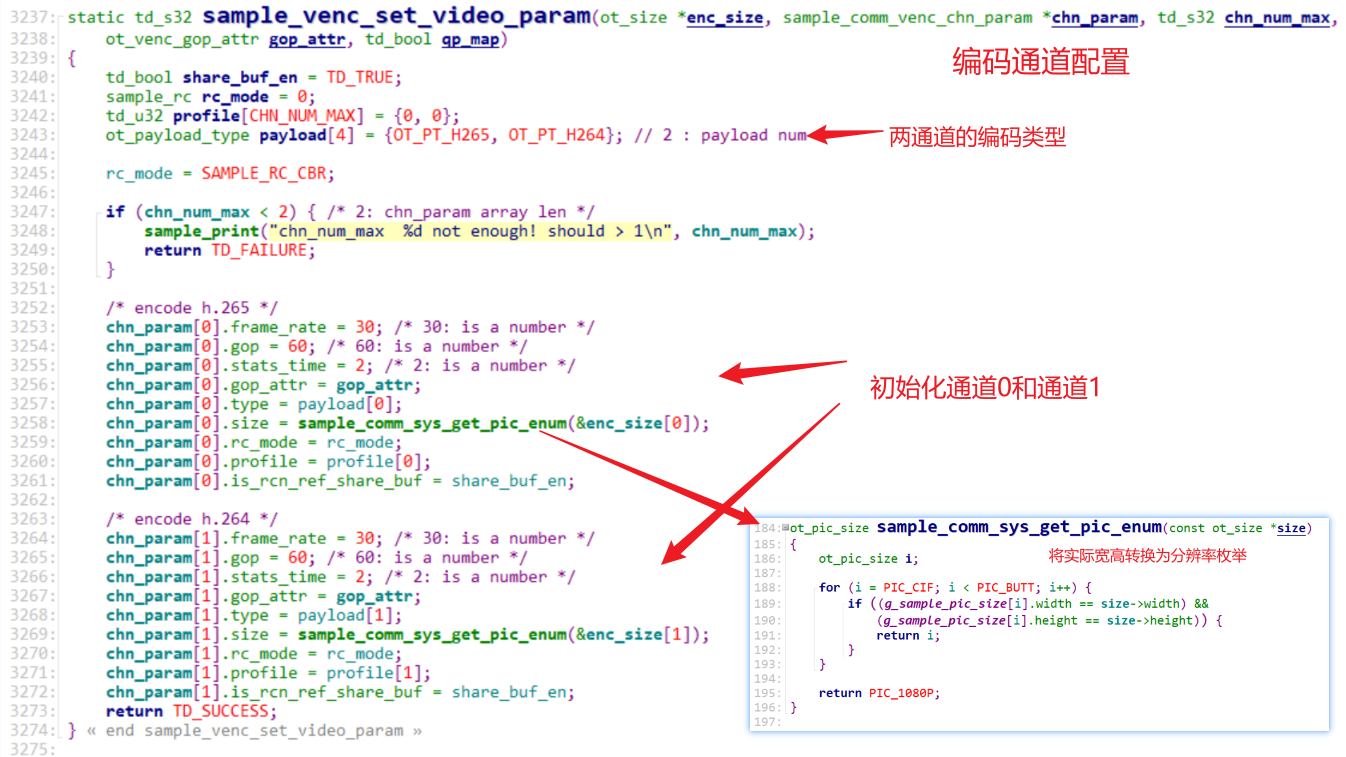

sample_venc_set_video_param为每条通道(这里是两条)填好sample_comm_venc_chn_param:- 帧率、GOP 长度、统计时间
- payload type(H.265、H.264)
- 码率控制模式(CBR/VBR/ABR/…)
- 码流尺寸(从
enc_size取) - profile / mini‑buf(内部缓冲区)
- 通过
sample_comm_venc_mini_buf_en开启 Mini‑Buf 功能,提升 硬件复用率(适合多路复用时)。
2.启动VENC
sample_comm_venc_start();
→ sample_comm_venc_create() //创建编码通道
→ ss_mpi_venc_start_chn() //开启编码通道接收输入图像,允许指定接收帧数,超出指定的帧数后自动停止接收图像。
3.VPSS与VENC绑定
sample_comm_vpss_bind_venc(vpss_grp, vpss_chn[i], venc_chn[i]);
- 把 VPSS 物理通道(0/1)映射到 VENC 逻辑通道(0/1)。
- 这样 VPSS 输出的 YUV 帧 会直接送进对应的 VENC 编码器。
- 注意:绑定成功后,如果不再使用某路 VENC,一定要
sample_comm_vpss_un_bind_venc解绑,否则 VPSS 会一直往这个通道发送数据,引起 帧丢或卡死。
向VENC发送VPSS输出的YUV帧

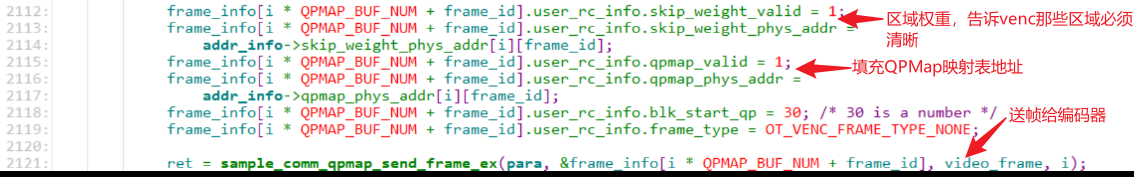

sample_comm_qpmap_send_frame_proc()//线程处理函数
#申请QP Map + SkipWeight 硬件内存(MMZ)给编码算法用的专用内存
→sample_comm_alloc_qpmap_skipweight_memory()//申请一块硬件内存,用来存放 “每个区域用什么 QP” 的映射表。VENC 编码时会读这张表。
#配置PSS通道缓冲区深度(depth=3)防止送帧卡顿、丢帧
→ss_mpi_vpss_get_chn_attr()// 获取当前VPSS通道属性
→ss_mpi_vpss_set_chn_attr() // 把新配置写回硬件
#正式启动:把VPSS图像帧 → 送给VENC编码
→sample_comm_qpmap_send_frame_start()
→ss_mpi_vpss_get_chn_frame()//从 VPSS 通道**获取一帧图像**配置 QP Map 编码参数告诉编码器:这块区域用什么QP、权重、映射表
→sample_comm_qpmap_send_frame_ex()//把 **带QP映射的图像帧** 发送给VENC 编码
→ss_mpi_vpss_release_chn_frame()//释放VPSS获取的帧(必须释放,否则硬件卡死)
出错会释放QP Map和SkipWeight内存

QPMap(Quantization Parameter)的核心价值在于区域化码率控制:
普通模式:整帧使用相同QP,无法区分重要性。
QPMap模式:每个宏块独立QP,重要区域高质量,其他区域低质量。
阶段四、码流的获取&保存
sample_comm_venc_start_get_stream()//创建线程,注册下面的线程处理函数。
sample_comm_venc_get_venc_stream_proc()//从每个通道中获取码流并保存
→sample_comm_set_name_save_stream()
1.决定码流文件名称,打开文件保存码流
→ss_mpi_venc_get_chn_attr()
→sample_comm_venc_get_file_postfix()//获取文件后缀根据有效载荷即编码方式(payload)
→sample_comm_set_file_name()
2. 获取 VENC 通道文件描述符与码流缓冲区基础信息
→ss_mpi_venc_get_fd()//获取VENC通道的文件描述符
→ss_mpi_venc_get_stream_buf_info()//获取码流缓冲区信息,视频数据的大小、位置....
这里将码流保存到了文件中。
阶段五、退出路径
资源释放顺序非常重要:
- 先 停止码流获取线程(防止线程仍在读取已销毁的硬件)。
- 再 解绑 VPSS–VENC,确保 VPSS 不再往已经停止的 VENC 推帧。
- 停止 VENC、VPSS、VI。
- 最后 释放 VB,防止还有块在使用时被系统收回。
VENC 在这套 Demo 中的核心是:先准备好统一的内存(VB) → 把原始 YUV 通过 VI → VPSS 流向 VENC → (可选)在 VENC 前做 ROI / QP‑map / DE‑Breath 等高级配置 → 把压好的码流取出来保存。
所有业务的底层链路都是 “VI → VPSS → VENC → Get‑Stream”。
不同模式的唯一区别 就是 在 VENC 创建后向 VENC 注入的额外属性(payload、GOP、RC、ROI、QP‑map、Mosaic、Debreath、Composite)以及 发送帧时是否使用了带‑aux‑buffer 的专用 API(qpmap、roimap、mosaic、multi‑frame)。
六、MP4封装(Container)
MP4文件结构解析-CSDN博客
https://blog.csdn.net/guoyunfei123/article/details/106315564
1.封装(Container):把视频流、音频流、字幕、元数据打包进一个文件容器,规定怎么存放、怎么同步、怎么播放。MP4 就是容器格式,后缀 .mp4。
2.box = atom:同物异名,源于 QuickTime 与 ISO 标准的历史差异。
3.由于moov这个box中保存了视频数据的索引,对于在线播放的场景(边播边下),需要moov在mdat之前,才能流式读取视频数据。
方式1:FFmpeg(跨平台,最通用)
FFmpeg 是行业标准,一行命令即可完成 moov 前置:
bash:
# 基础命令:输入源.mp4,输出流式mp4,moov前置 ffmpeg -i input.mp4 -c copy -movflags +faststart output_faststart.mp4参数说明:
-c copy:音视频流直接拷贝,不重新编码,速度极快、无画质损失-movflags +faststart:自动把末尾的 moov 移动到文件头部方式2:命令行纯mp4修复(只移位不转码)
Bento4 是专门处理 MP4 封装的开源工具:
- 下载 Bento4 工具包
- 执行移位命令(bash):
mp4fragment input.mp4 output_faststart.mp4直接重组 MP4 盒子结构,将 moov 前置。
方式3:
Python调用FFmpeg。
4.FastStart MP4(moov前置)与Smooth Streaming对比:
FastStart MP4(moov 前置) 属于完整单文件 MP4,只是调整了内部 Box 顺序,不分片,是传统 MP4 的优化版封装。
Smooth Streaming 用的 fMP4(分片 MP4) 属于碎片化 MP4,把视频切成无数独立小片段,是专门为流媒体设计的分片封装格式。
二者同源(都是 MP4 标准),但封装结构、使用逻辑完全不同。
普通 MP4 / FastStart MP4(整文件)
- 整体:一个完整文件,不分片
- Box 结构:
- 标准:
ftyp→mdat(音视频裸数据)→moov(全局索引)- FastStart:
ftyp→moov(全局索引)→mdat- 特点:
- 只有一份全局 moov,管理整个文件所有帧
- 必须按顺序读取,不支持随机抽片段、动态切码率
- 适用:网页简单边播边下、本地播放
fMP4(Fragmented MP4,分片 MP4,Smooth/DASH 主力)
- 整体:多个独立小片段(每段 2~4 秒),没有完整大文件
- Box 结构(每一个分片独立完整):
ftyp+moov(片段级索引) +mdat(当前片段数据)- 特点:
- 每个分片都自带独立 moov + mdat,任意片段可单独解码
- 依赖外部索引清单 (Manifest) 管理所有分片、多码率
- 支持随机点播、自适应码率切换、直播流拼接
- 适用:自适应流媒体(Smooth、DASH、新版 HLS)

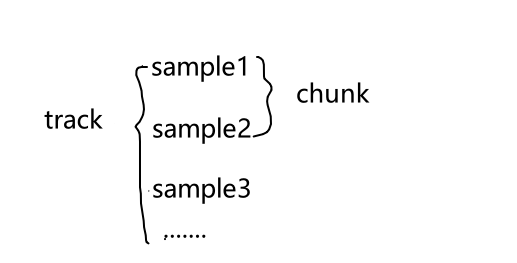

5.sample、track、chunk
video sample即为一帧或者一组连续视频帧,audio sample即为一段连续的音频。
七、加入RTSP推流
位置:
Hi3516CV610_SDK_V1.0.1.0-BAK\smp\a7_linux\source\mpp\sample\rtsp\sample_rtsp.c
1.拿到 H264 裸流,交给 RTSP(你加的推流入口)

2.RTSP 核心调度:打包 RTP、管理队列
第一部分

第二部分

3.同步心跳(发送 SR 包(Sender Report))

4.真正发送到网络

5.rtsp_do_eventRTSP 服务的主循环(大脑)
负责:接收连接、处理请求、发送音视频、处理网络事件
AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念,把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起,为开发者提供从开发、训练到部署的一站式体验。
更多推荐




所有评论(0)
