一、使用举例场景说明：为什么非融合不可？

先来看一个真实场景：在深圳繁华的商业区，无人配送车需要在复杂的街道穿梭配送。

深圳的高楼林立形成了“都市峡谷”，是全球卫星导航系统信号遮挡和多路径反射最严重的场景之一。

如果只依赖单一的GPS定位，车辆一进入高楼林立的区域，信号就会被遮挡，定位瞬间失锁，配送作业也就中断了。

再考虑室内场景。当你在大型地下停车场兜兜转转找不到车时

问题根源也很简单：进了停车场，GPS信号就完全没了，车机导航的指向箭头变成一团乱转的灰点。

这就是“多源融合定位”要解决的核心问题：没有任何单一传感器能够在所有环境下都表现完美。

GPS在开阔地带精度很高，但进了隧道或高楼区就“失明”；惯性导航（IMU）在任何时候都能输出位姿，但误差会随使用时间不断累积；激光雷达能获取厘米级精度的三维点云，但成本高昂且在大雾大雨时性能显著下降；摄像头信息丰富但缺少直接的深度信息，受光照影响极大。

所谓多源融合定位，就是把以上多种传感器的数据放在一起，通过算法进行最优估计和融合，取长补短，最终得到一个比任何单一传感器都更精确、更可靠的定位结果。这种技术在深圳这样的高楼林立的复杂环境中，已经成为无人车能够安全稳定运行的关键支撑。

融合与不融合的对比

场景	单传感器做法	后果	多源融合做法	效果
GPS信号良好的开阔道路	只用GPS	精度2-5米，可用	GPS为主，IMU辅助平滑	精度10厘米，平滑连续
高楼峡谷/隧道	只用GPS	信号失锁，定位“断开”	融合视觉SLAM+IMU，视觉辅助估计位姿	保持连续厘米级定位
暴雨/大雾天气	只用激光雷达	点云稀疏，定位质量急剧下降	融合毫米波雷达+视觉+IMU	抗恶劣天气，保持稳定
室内无GPS环境	只用IMU	几分钟误差扩散到数十米	融合超宽带+视觉特征+WiFi指纹	室内厘米级定位

（注：表格为示意性质，实际效果因方案和场景条件差异而异。）

这样一来，融合系统的优势就很明显了：定位精度更高、鲁棒性更强、覆盖场景更全，而且当某个传感器失效时，其他传感器可以即时接替，提升整体可靠性。

二、官方定义 + 大白话解释

📚 官方定义

多源融合定位是一种将来自多个异构传感器（如GNSS、IMU、相机、激光雷达、毫米波雷达、UWB等）的量测数据，通过滤波或优化等算法手段在统一的时空基准下进行整合，以提升定位系统的精度、连续性、可靠性和可用性的一种信息处理技术。

在多源融合定位框架中，核心任务是处理不同传感器输出频率不匹配、噪声特性各异以及测量有效性动态变化的问题，通过构建合理的数学模型（如因子图、卡尔曼滤波等），最终实时输出高可靠性的载体位置、速度和姿态信息。

💬 大白话解释

如果你把一人的定位能力比作单传感器，那么：

• GPS：像是在大晴天里睁大眼睛在广场上看路标——很清楚，但你一进房间闭眼就没用了。
• IMU惯性测量单元：像是在闭上眼睛走路，完全靠感觉迈步——短时间内能走对方向，但走久了误差会越来越大，几百米后可能已经偏了很多。
• 激光雷达：像是拿着一根长棍到处戳，能知道你周围有什么——代价是这根棍子很贵，而且下雨天容易失灵。
• 摄像头：像是在拍视频，画面很丰富——但光知道拍到了什么是不够的，还需要知道距离自己有多远。

**“多源融合定位”**相当于给这位“行人”配备了一整套感觉系统：

晴天的白天看路标看地图，进了隧道闭上眼睛数步数，同时用手摸摸周围墙壁，遇到危险路口再问问旁边的引导员。所有这些信息送到“大脑”里综合判断，得出的结论远比依赖其中任何一种方式要可靠得多。

三、如何实现

多源融合定位在技术层面的实现涉及多个环节，从最底层的传感器数据采集，到前端的可视化呈现，下面来系统拆解实现路径。

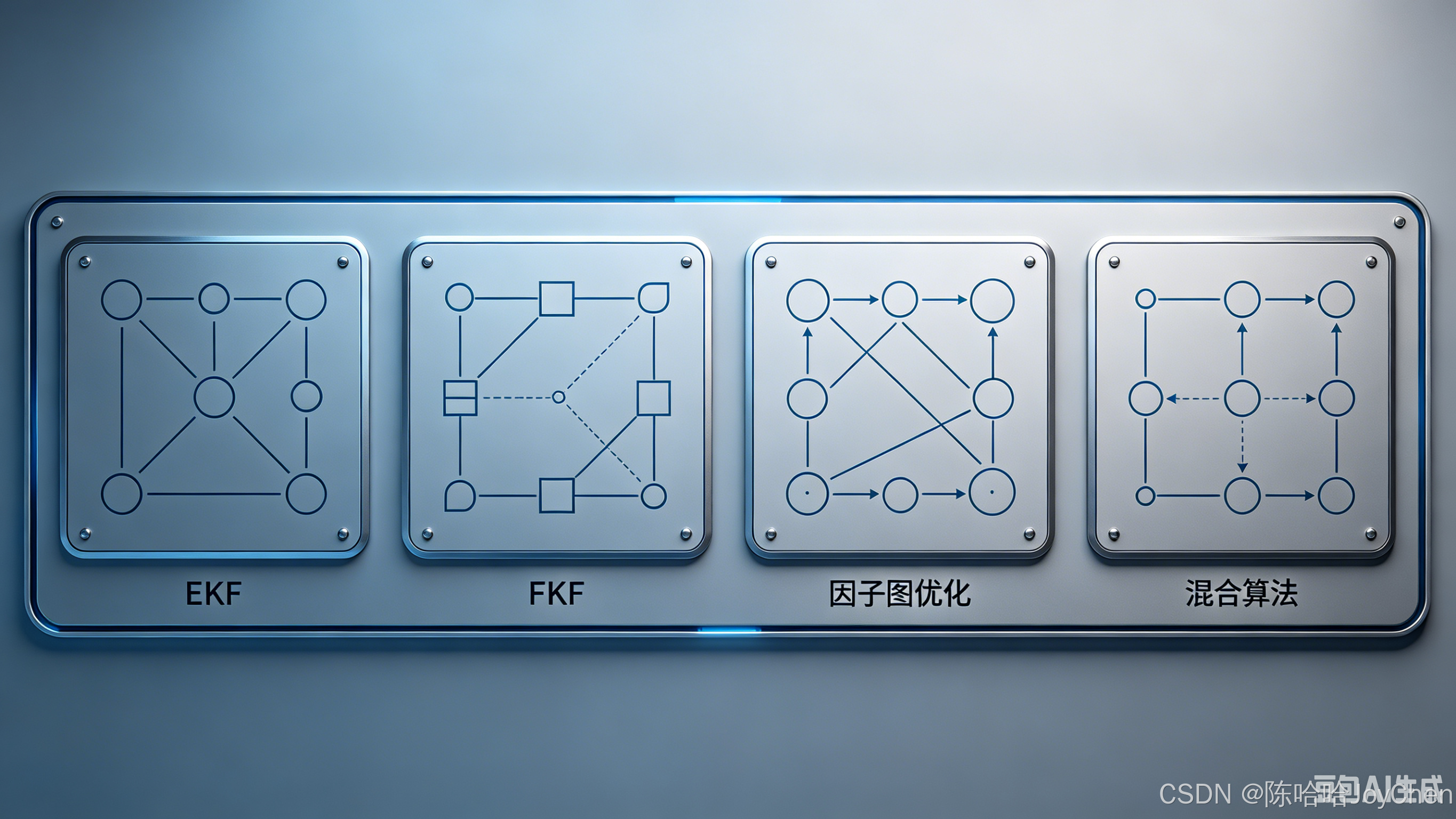

🧠 3.1 核心算法框架

（1）基于滤波的方法：扩展卡尔曼滤波（EKF）

EKF是多源融合定位领域最经典的算法之一，原理是将卡尔曼滤波推广至非线性系统，通过泰勒展开将非线性函数线性化，然后递推进行状态估计。

优缺点：实现相对成熟、计算效率高、适合实时处理，但对噪声要求较高，处理复杂的异步异质非周期信号时力不从心。

（2）基于滤波的增强：联邦卡尔曼滤波（FKF）

联邦卡尔曼滤波将整体系统拆分为多个子滤波器并行处理各传感器信息，再将子滤波器的结果融合到主滤波器。这种结构增强了系统的容错能力，但同样存在线性近似的局限。

（3）基于优化的方法：因子图优化（FGO）

因子图优化（Factor Graph Optimization）是目前学术界和工业界共同认可的重要发展方向。与卡尔曼滤波不同，因子图优化通过构建图结构，将所有传感器测量值作为因子，将定位问题转化为非线性最小二乘优化问题，实现多个时刻的状态联合估计。

因子图优化的核心技术优势在于：它保留了历史信息，通过迭代计算多个时刻状态的联合估计，从而显著提升状态估计的精度与一致性，能够有效降低非线性误差对估计结果的影响。

更重要的是，因子图具有**“即插即用”**的能力——当新的传感器接入系统时，只需添加新的因子类型，无需重新设计整个融合架构，大大提高了系统的灵活性与扩展性。

（4）混合方法：FGO + EKF 结合

在实际工程中，近年出现了一种将因子图优化与扩展卡尔曼滤波混合使用的新架构。例如在紧密耦合的GNSS/UWB融合系统中，利用因子图精确估计时间偏移，同时利用EKF为新因子提供初始化和时间偏移补偿。这种混合架构兼顾了长期全局优化的精度和短期实时响应的效率。

（5）深度学习与神经网络方法

深度学习的引入为多源融合带来了新的方向。例如RBF神经网络和BP神经网络通过自动学习传感器数据之间的非线性映射关系，可以实现更灵活的数据融合。目前这方面的应用尚未形成成熟经典体系，但随着AI技术持续演进，正在成为值得关注的发展方向。

📦 3.2 前后端实现与团队协作

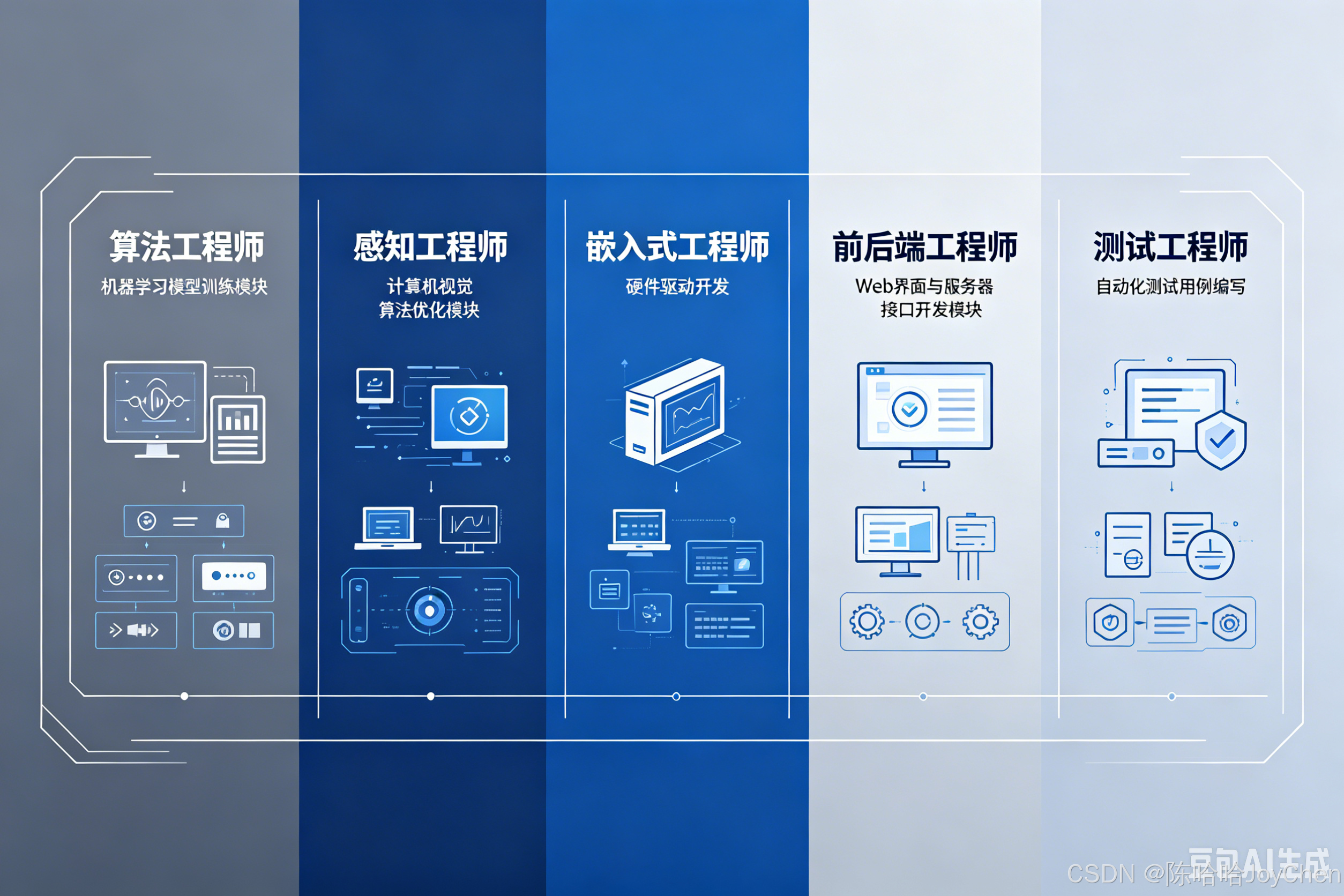

算法端（核心定位算法层） ：

• 算法工程师（组合导航方向） ：负责GNSS/INS/视觉/LiDAR等多源传感器融合定位算法的设计、实现和优化，包括EKF/UKF、因子图优化等。是系统的“大脑”设计师。
• 感知工程师：负责视觉、雷达等感知数据处理（目标检测、特征提取等），为定位算法提供环境特征输入。在SLAM和VIO等系统中与融合算法紧密配合。
• 嵌入式/系统工程师：负责算法在嵌入式平台上的移植优化（如ARM、DSP、FPGA等），确保满足实时性要求。
• 数据工程师：负责数据采集、标定、预处理和验证系统搭建。

通常以C++为主要开发语言完成核心算法模块，使用ROS/ROS2（机器人操作系统）作为通信中间件来组织系统各模块的数据流转。

前端层（可视化与应用层） ：

前端主要负责将多源融合定位的结果（位置、姿态、轨迹、点云等）以可视化形式直观呈现出来。随着Web端三维渲染技术成熟，前端可视化已从传统的二维地图扩展到三维实景：

• 基础地图可视化：使用ECharts、高德/百度地图JS API等显示定位点与轨迹，适配手机端和网页端地图应用。
• 三维Web地图构建：使用Three.js、Mapbox GL JS等库加载实景三维模型（glTF/GLB/OBJ格式），支持点云渲染、轨迹动画和视角漫游，增强沉浸式体验。
• 实时数据渲染：通过WebSocket、MQTT等实时通信协议将后端解算的定位数据推送到前端，完成实时更新。

后端/系统层：

• 后端开发工程师：负责部署定位服务，设计高精度地图存储与索引、历史轨迹管理、大数据分析等接口。
• 系统集成工程师：负责传感器选型、硬件布置、内外参标定，把算法模块“装上车/机器人”，参与车辆/机器人系统联调。
• 测试工程师：构建自动化测试环境，在不同场景下验证融合定位系统的精度、鲁棒性和可靠性。

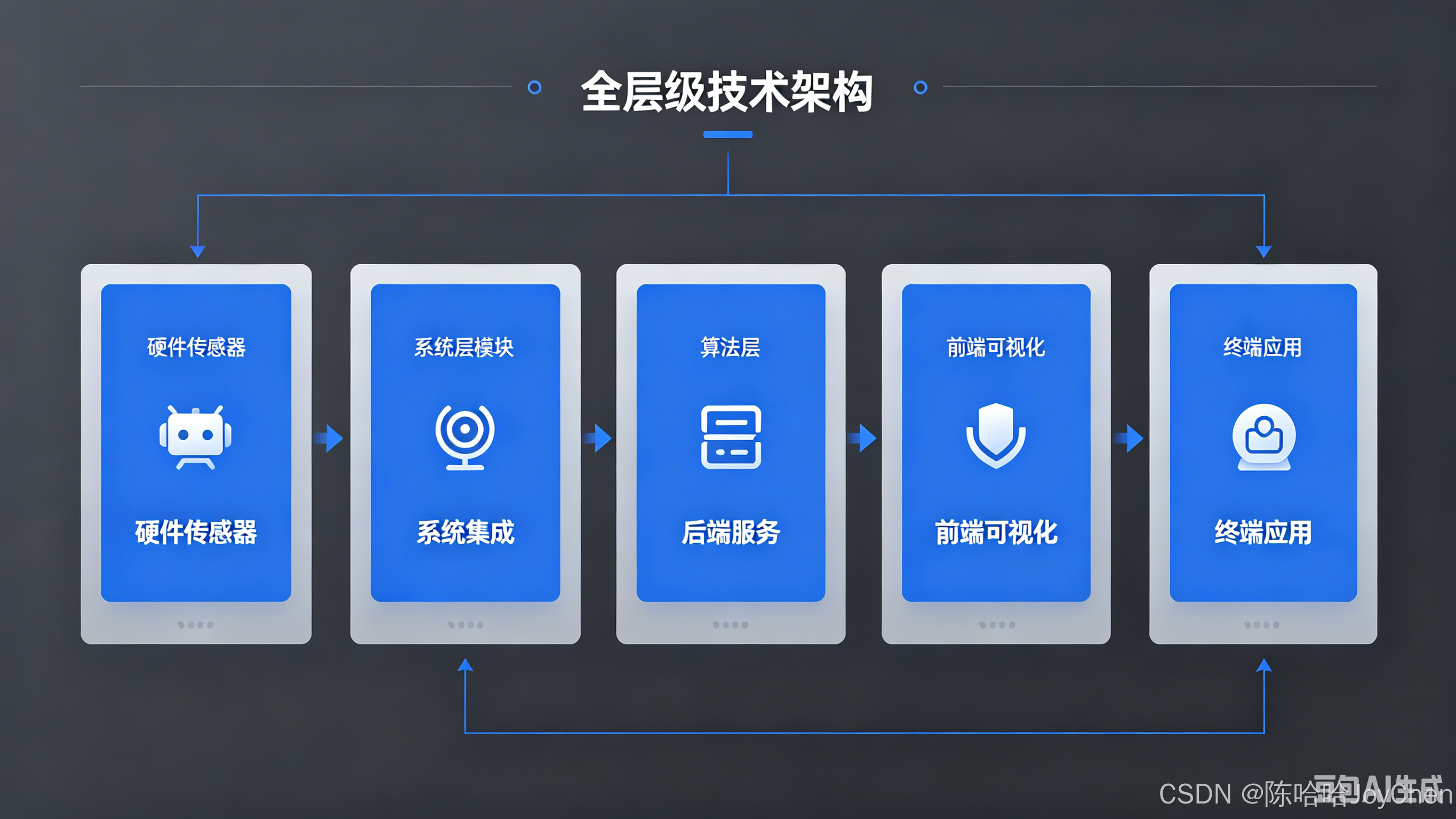

协作简图：

传感器硬件（GPS/IMU/相机/LiDAR/雷达）
↓
系统集成层（布置、驱动、标定、数据采集）
↓
算法层（C++/Python + ROS/ROS2 + 滤波/优化算法） ← 数据标注与标定支撑
↓
后端服务层（位置信息分发/高精度地图/历史数据存储）
↓
前端可视化层（Web端/移动端；Three.js/Cesium/Map API展示）
↓
终端用户应用（导航/调度/数据分析等）

🧰 3.3 实现所需的基础条件

• 硬件：一个或多个传感器（GPS/GNSS接收机、6轴/9轴IMU、摄像头、激光雷达、毫米波雷达等），以及匹配的算力平台（ARM嵌入式设备、工控机、GPU等）。
• 软件与算法库：
  • 核心滤波和优化库（Ceres Solver、g2o、GTSAM等）
  • 视觉/激光SLAM库（ORB-SLAM3、LOAM系列、LIO-SAM、VINS-Fusion等）
  • GNSS处理库（RTKLIB、GPSTK、GINav等）
  • 通信中间件（ROS1/ROS2，用于各模块协同数据传输）
• 数据：采集的各传感器原始数据和标定数据（内外参、时间同步参数等），以及高精度参考真值数据用于算法验证评估。
• 工具与环境：Linux/Ubuntu操作系统（ROS推荐环境）、C++/Python开发工具链（CMake、GCC/Clang、GDB等）。

四、已有案例与开源项目

🔓 4.1 开源项目（GitHub / Gitee）

项目名称	简介	技术特点	链接位置	推荐语言
GREAT-FGO	武汉大学测绘学院设计开发的多源融合导航综合性软件平台，专注因子图优化导航解算。	支持RTK、RTK/INS紧耦合、GPS/GLONASS/Galileo/BDS等多系统；LibGREAT和LibGnut两个库；支持自定义IMU和Google地图结果展示。	GitHub: GREAT-WHU/GREAT-FGO	C++ / Python
GICI-LIB	GNSS/INS/相机集成导航库。	基于因子图优化的多源融合框架，涵盖几乎所有GNSS公式，松/紧耦合因子、INS因子、视觉因子和运动约束。	GitHub: chichengcn/gici-open	C++
Multi-Sensor Fusion（ReburnTao）	学习型开源项目，GPS+IMU+Camera多源传感器融合定位。	基于松组合架构，支持视觉前端特征提取、Ceres求解器。	Gitee: ReburnTao/Multi_Sensor_Fusion	C++
MSF_developed	基于ETH MSF库的增强版多源传感器融合框架。	支持VSLAM/IMU/GNSS融合。	Gitee: xaaoyongping/MSF_developed	C++
UrbanNavDataset	亚洲城市场景（东京、香港）定位公开数据集。	用于算法开发和测试。	Gitee: xaaoyongping/UrbanNavDataset	——

以上项目以C++实现为主，核心基于ROS/ROS2框架，算法模块通常涉及EKF/UKF、因子图优化（Ceres/g2o）等。GREAT-FGO是目前国内在因子图优化方向最有代表性的开源项目之一，其核心计算模块以C++书写，辅助脚本模块使用Python实现结果绘图。

🎨 4.2 前端可视化实现

前端负责将融合定位的结果以直观、交互性强的形式呈现给用户，常见方案：

方案类型	实现工具	适用场景	优点
3D Web地理可视化	Three.js + Vue3/React + WebGL	政务大屏/三维GIS/行业展示	高自定义程度，无需插件，跨平台
地图引擎	百度/高德 JSAPI、Mapbox GL JS、Globe.gl	Web端/移动端导航地图	成熟稳定，开发门槛低，支持位置标记、轨迹回放
专业三维渲染	Cesium.js	全球级实景三维可视化、数字孪生	专业GIS功能、大场景渲染能力强
轻量级3D地球	Globe.gl	单人/教学/轻量展示	代码量少，可快速落地，支持实时定位展示

具体实现步骤（以Three.js + Vue3为例）：

1. 在Vue组件中初始化Three.js场景、摄像机、光照。
2. 加载地理数据（GeoJSON/TopoJSON/glTF模型等）构建地图基底。
3. 通过WebSocket或轮询实时获取后端解算的车辆/机器人位姿数据（经纬度+航向角+高度）。
4. 在Three.js中更新定位模型的位置与朝向（支持轨迹平滑和视角跟随）。
5. 添加交互控制（缩放、旋转、点击拾取定位点等），增强用户体验。

🧩 4.3 已有落地案例

以下案例涵盖不同技术路线，供借鉴参考：

• 武汉大学GREAT-FGO：基于因子图优化的RTK与RTK/INS融合导航，支持GPS/GLONASS/Galileo/BDS多系统，厘米级动态定位精度，在无人机和车载场景已验证。

• 代数学律动：一套技术80%重叠覆盖“高精度组合导航系统”（无人车/机器人）和“物理属性建模SLAM三维生成设备”（数字孪生）两条产品线，深度融合RTK、视觉、IMU、激光雷达（可选），在隧道和室内外过渡区等复杂环境下实现连续厘米级全局定位。

• 行深智能无人物流车：以视觉为主，融合激光雷达、摄像头、毫米波雷达等多源传感器，不依赖GNSS实现厘米级定位，在全国300余城市落地运营（末端配送、园区运输、校园物流等）。

• 非普导航科技xFusion-A1模组：业内首次将原始GNSS数据与视觉、惯导深度融合做到模组级别，支持定制融合激光里程计或激光/视觉SLAM后端重定位数据，已在割草机器人、无人清扫车、无人机等大规模部署。

• 百度地图室内外一体化车位导航：融合北斗系统信号、强化学习机制，实现室内外车位级无缝导航，已在重庆东站等地落地，支持厘米级精度、低延迟、强鲁棒性。

• 雄安新区“北斗+5G室分”技术：全球首创将北斗信号引入地下，实现地上地下平滑顺畅切换的车位级定位导航，已形成年产30万套模组产线。

• 上海交大视觉-LiDAR混合建图框架：融合四目相机图像与LiDAR数据，构建全向关键帧地图，精确关联图像特征与LiDAR点云深度，解决传统视觉建图的尺度模糊问题，适用于计算资源受限的无人机平台。

• 深圳功能型无人车规模化运营：月行程24万公里，零主责事故，依赖AI视觉感知和GNSS/INS/视觉/LiDAR深度融合方案，在深圳都市峡谷等苛刻环境下验证了高可靠性。

在应用维度上，北京、深圳、上海等地已在公共交通、物流、制造和数字孪生等领域推进多源融合定位方案的大规模部署。

五、应用场景

1. 自动驾驶与低速无人车

这是多源融合定位最核心的应用领域。

自动驾驶汽车需要在城市峡谷、隧道、地下停车场、天气骤变等多种场景下保持稳定定位。

行深智能的无人物流车以多源融合方法实现了全国300余城落地运营。

深圳功能型无人车在高楼林立的“都市峡谷”环境下完成月行程24万公里、零主责事故的成绩，充分说明了多源融合定位对自动驾驶商业化落地的关键支撑作用。

2. 无人机与飞行汽车

随着低空经济蓬勃发展，飞行汽车和物流无人机对定位系统提出了更高维度的要求——不仅需要精确感知地面GPS坐标，还要精确感知高度和三维空间姿态。

北斗智联的AI边缘计算中心将北斗高精度定位、低轨卫星宽带通信与地面5G深度融合，在模拟暴雨、断网、信号遮挡等极端条件下，帮助飞行器保持稳定可靠的定位与通信能力。

3. 工业机器人、割草机与智慧农业

在农业领域，多源融合定位技术已应用于无人拖拉机播种、喷洒、收割等场景。

相比传统农机作业，采用北斗定位与多源融合方案的智能拖拉机成本仅为原来的22.8%，大幅降低了人力和作业成本。

4. 室内外一体化导航

百度地图基于室内外一体化车位定位技术，在重庆东站实现从室外道路到室内车位全链路的厘米级精准导航，攻克了伪卫星与北斗信号融合算法等技术瓶颈，实现首个大型交通枢纽室内外车位级导航大规模应用。

雄安新区“北斗+5G室分”技术则将北斗信号引入地下停车场，实现地上地下无缝顺畅切换。

5. 数字孪生、实景三维与智慧城市

通过多源融合定位技术，可构建全域全信创数字孪生平台，赋能城市治理、消防管控、生态监测等场景。

深圳龙华区以城市级实景三维为基底，集成融合多源异构城市运行全要素数据，实现数字经济的精准治理。类似的“天空地水”一体化立体感知系统结合无人机、实景三维建模和AI识别，赋能智慧城市治理与低空经济协同发展。

6. 特种机器人、物流配送与极端环境应用

在GPS信号衰弱或拒止的复杂场景（如隧道、地下空间、工厂内部等），多源融合定位技术通过融合视觉SLAM、IMU和激光数据，帮助自主移动设备获得实时稳定的全局定位与姿态信息，应用于割草机器人、无人清扫车、港口物流等场景。

此外，以北斗高精度定位+低轨卫星宽带通信+融合地面网络为核心的方案，还可应用于极端工作环境下的具身智能机器人，满足全天候、全场景需求。

六、未来发展

1. 从“规则驱动”到“数据驱动”：AI的全面介入

传统的多源融合定位方法建立在手工建模的数学框架（如卡尔曼滤波、因子图）基础上，依赖精确的噪声模型和运动模型。未来随着AI算法，特别是深度学习的成熟，多源融合正从“规则驱动”向“数据驱动”演进——算法可以通过大量真实场景的“坑点”数据自动学习自适应融合权重和预测模型，从而进一步提升在极端环境和长尾场景下的鲁棒性。

2. 大模型赋能多模态定位

以多模态大模型为核心的端到端融合架构正在兴起。“全模态智能体”等方案通过构建统一的神经网络空间，实现文本、图像、视频、3D点云等多种模态的原生融合处理，突破传统“拼接式”设计的局限。在遥感大模型领域，“悟瞳”等体系采用“基础模型层-任务适配层-数据支撑层”的分层架构，覆盖从底层模型构建到上层应用的全流程闭环。大模型可以作为数据源为跨视角地理定位任务提供新的数据增强方法，学习更加泛化的特征表示，提高在不同环境下的迁移适应能力。

3. 多传感器融合的“即插即用”

因子图优化的“即插即用”特性在未来将被进一步发挥。随着传感器种类不断增加（如毫米波雷达、超声波、超宽带UWB、WiFi RTT等），系统需要具备自然扩展、动态增删传感器模块的能力，而不需要重新设计复杂的融合架构。

4. 定位系统的大规模低成本部署

随着芯片算力提升和传感器成本下降，多源融合定位正在从“专业/科研级”走向“消费/大众级”。具备多模态融合能力的定位模组（如非普xFusion-A1）已经开始大规模部署在割草机器人、无人清扫车、无人机等消费级设备上。未来这一趋势将进一步扩展到智能手机等消费电子产品，实现实时高精度三维定位与姿态识别。

5. 通信-导航-感知一体化（空天地海协同）

面向6G、低轨卫星互联网等新一代通信架构，未来的多源融合定位不再局限于单一载体上的多传感器融合，还将走向“通信+定位+感知”一体化。北斗智联AI边缘计算中心的“北斗高精度定位+低轨卫星宽带通信+融合地面网络+AI算法”技术方案，解决了高隔离度天线等物理难题，为飞行汽车、极端环境下的具身智能机器人等未来多类载体提供高精度统一的时空基准。通信、导航、感知在统一框架下的协同演进，将成为下一代智能系统的重要技术趋势。

6. 数据生态与标准的持续完善

技术的成熟离不开高质量数据的支撑。随着像UrbanNavDataset这样覆盖亚洲城市峡谷等复杂场景的公开数据集不断增多，多源融合定位算法的开发和测评将变得更加系统和便捷。同时，对应的行业标准和评估体系（包括定位精度、连续性、可用性、置信度等）也将逐步完善，为规模化商用奠定基础。

七、总结

多源融合定位是一种通过整合GPS、IMU、视觉、激光雷达等多类传感器信息，借助滤波或优化算法实现高精度、高可靠性全局位姿感知的核心技术。它从根源上突破了单一传感器在各类复杂场景（如城市峡谷、隧道、恶劣天气等）下的定位瓶颈，为自动驾驶、无人机、智慧城市、低空经济等前沿领域奠定了坚实的位置与姿态感知基础。

随着AI、大模型与多模态融合技术的持续演进，多源融合定位正在从“模型驱动”走向“数据驱动”，从“算法融合”走向“认知融合”，从“专业应用”走向“消费普及”。它既是自主智能体“行走的自由”的基础保障，也是打通物理世界与数字世界之间高精度时空映射的核心桥梁，将在未来智能时代发挥日益关键的基础性作用。
