第一步：准备核心模块 (Block Library)

打开 Simulink，新建一个空白模型，从库浏览器（Library Browser）中找到并拖入以下模块：

1. Battery (Table-Based)：核心电池模型（路径：Simscape > Battery）。
2. Controlled Current Source：受控电流源，作为负载（路径：Simscape > Foundation Library > Electrical > Electrical Sources）。
3. Solver Configuration：物理网络求解器，必选（路径：Simscape > Utilities）。
4. Electrical Reference：电学参考地，必选（路径：Simscape > Foundation Library > Electrical > Electrical Elements）。
5. PS-Simulink Converter：物理信号转 Simulink 信号（路径：Simscape > Utilities）。
6. Simulink-PS Converter：Simulink 信号转物理信号（路径：Simscape > Utilities）。
7. Constant & Scope：常规数字源和示波器（路径：Simulink > Sources/Sinks）。

---

第二步：关键参数设置 (Parameters)

双击模块进入设置界面，按照任务要求修改：

1. 电池设置 (Battery)：

• Nominal voltage, Vnom: 输入 800 (单位 V)。
• Battery charge capacity: 从 Infinite 改为 Finite。
• Ampere-hour rating: 输入 100 (单位 A*hr)。
• Expose charge measurement port: 改为 Yes（这会在图标上生成测量 SOC 的小三角端口）。

2. 负载输入 (Constant)：

• Constant value: 输入 50（表示放电电流为 50A，用于测试）。

---

第三步：物理电路连接 (Power Circuit)

这是电池和负载的“真实”接线，线缆通常在 Simulink 里显示为蓝色/黑色深色线：

1. 正极连接：将 Battery 的 + 端连接到 Controlled Current Source 的 + 端。
2. 负极连接：将 Battery 的 - 端连接到 Controlled Current Source 的 - 端。
3. 接地：将 Electrical Reference 连接到负极这条回路上。
4. 求解器配置：将 Solver Configuration 连接到电路中的任意位置（它只需要挂在电路网络上即可）。

---

第四步：控制与测量连接 (Signal Circuit)

这是信号流，负责控制放电大小和读出 SOC，这里是之前遇到困难的地方：

1. 控制负载放电：

• 连接路径：Constant $\to$ Simulink-PS Converter $\to$ Controlled Current Source 的控制端口（通常在侧面）。

2. 提取 SOC 数据（核心修正步）：

• 任务书要求提取 SOC，但你选用的 Table-Based Battery 导出的是物理信号，不是数字总线。
• 正确连线：将 Battery 上的测量端口（那个带小三角的输出口）直接连到 PS-Simulink Converter。
• 然后再将 PS-Simulink Converter 的输出端连到 Scope。
• 注：这种接法直接输出的就是 SOC 的百分比数值（0 到 1 之间），不需要用 Bus Selector。

---

第五步：仿真与验证 (Run & Verify)

1. 设置仿真时间：在 Simulink 顶部的运行时间框中，将 10.0 改为 3600（模拟放电一小时）。
2. 开始仿真：点击绿色的 Run 按钮。
3. 观察波形：

• 双击打开 Scope。
• 预期结果：你应该能看到一条从 1（代表 100% 电量）开始往下降的斜线。
• 如果一小时（3600秒）放电 50A，对于 100Ah 的电池，电量应该刚好掉到 0.5（50%）。

---

学习要点总结（应付检查/考试）：

• 物理域 vs 信号域：Battery 到电流源的线是物理线（Simscape），Constant 到转换器的线是信号线（Simulink）。
• 为什么不用 Bus Selector？ 因为现代 Simscape 电池模块的测量端口直接输出 SOC 物理信号，而 Bus Selector 只能处理传统的打包总线信号。
• 求解器（Solver）的作用：它是所有物理建模的“心脏”，不接它模型就无法进行数学计算。

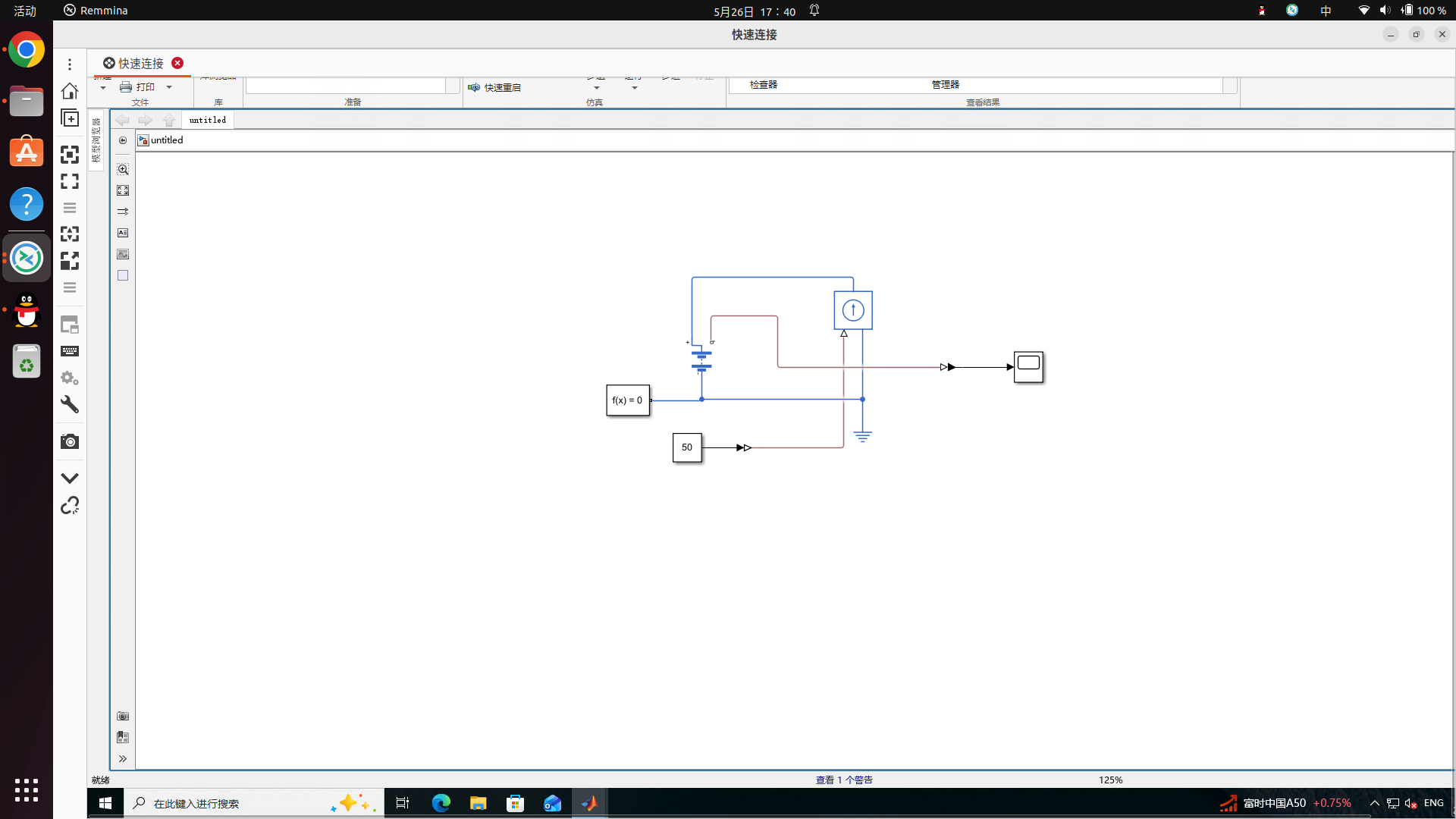

1. 转换器使用精准：

• 你成功在 Constant (50) 后面加了 Simulink-PS Converter（黑线转棕线），把数字信号变成了控制电流源的物理信号。
• 你成功在电池 m 端口后面加了 PS-Simulink Converter（棕线转黑线），把物理测量的 SOC 信号成功翻译并接入了 Scope（示波器）。

2. 物理网络闭环：蓝色的物理线连接正确，且 f(x)=0（Solver 求解器）和接地模块（Electrical Reference）都已经正确挂载到了回路上。

---

💡 唯一需要调整的物理小细节：充放电方向

如果你现在直接点击运行，你会发现 Scope 里的 SOC 可能不会下降，反而会上升（或者报错），原因是电流方向反了，目前是在充电。

原因分析：
你看一下中间那个 Controlled Current Source（受控电流源）模块，它里面的箭头是向上的。在当前的接线图下（上方是正极），给它输入正数 50，意味着电流会顺着箭头从下往上流——也就是把电流强行灌入电池的正极。

如何调整为“放电”状态（二选一即可）：

• 方法一（最简单）： 双击最左边的 Constant 模块，把里面的 50 改成 -50。输入负电流代表反向流动，也就是从电池往外抽电。
• 方法二（改模型）： 选中 Controlled Current Source 模块，按下快捷键 Ctrl + I（或者在顶部菜单 Format 中选择 Flip 上下翻转），让它里面的箭头朝下指，这样正数 50 就是放电了。

调整完这个小细节后，记得把顶部菜单栏里的仿真时间（目前没截全，通常默认是 10.0）改成 3600，然后点击绿色的运行按钮（Run）。双击打开右侧的 Scope，你就能看到一条完美的 SOC 下降曲线了！恭喜你完成了这项任务！

---

在 Simulink/Simscape 中搭建物理模型，本质上是在跨越两个截然不同的“世界”。理解了这两个世界，以后无论搭电机、液压还是热力学模型，你都不会再连错线。

1. 核心大前提：Simulink 的“两个世界”

在你的模型中，存在两种完全不同的运行机制：

• 物理世界 (Simscape 物理域)

• 特征：代表真实的物理组件（如电池、导线、电阻）。连线通常是蓝色或深色的双向线。

• 原理：它遵循能量守恒和基尔霍夫定律（KCL/KVL）。在物理连线中，没有绝对的“输入”或“输出”方向，电流和电压是相互影响的。你把电池和电流源连在一起，软件会在底层自动列出这个闭合电路的微分代数方程组 (DAE)。

• 数学世界 (Simulink 信号域)

• 特征：代表纯粹的数学计算、逻辑控制和数据监测。连线带有明显的箭头，通常是黑色或红色的单向线。

• 原理：它传递的是纯粹的数值数组（例如数字 50）。信号具有明确的方向性，从源头（如 Constant）单向流向目标（如 Scope），不存在反向影响。

2. 电池模块 (Table-Based) 的内部数学原理

你选用的 Battery (Table-Based) 并不是一个简单的电源，而是一个基于实验数据查表的动态模型。它的核心输出——SOC（State of Charge，荷电状态）——是如何算出来的呢？

原理是安时积分法 (Coulomb Counting)。模型内部会实时监测流经电池的电流大小和方向，并通过对时间进行积分来更新当前的电量：

$$SOC(t)=SOC(t_0)-\frac{1}{3600\cdot C_{nom}}{\int }_{t_0}^{t}i(\tau )d\tau$$

• $SOC(t_0)$ 是电池的初始电量（默认通常为 1，即 100%）。
• $C_{nom}$ 就是你设置的 100 Ah 额定容量。
• $i(\tau )$ 是实时电流（放电为正，充电为负）。
• 分母乘以 $3600$ 是因为电流单位是安培 (A=C/s)，而容量单位是安时 (Ah)，需要进行秒到小时的时间单位换算。

当你勾选了 Expose charge measurement port，模型就会把这个实时计算出的 $SOC(t)$ 作为一种物理状态量（就像真实世界里的温度、压力一样）通过那个小三角端口输出。

3. 为什么必须用 Converter（翻译官）？

这是很多初学者最困惑的地方。为什么不能把代表数字 50 的 Constant 直接连到电流源？为什么电池的 SOC 不能直接连到 Scope？

• Simulink-PS Converter (数字 $\to$ 物理)：
  你的 Constant 输出了一个纯数学概念 50。但是，物理世界里的“受控电流源”听不懂什么是纯数学的 50。它需要一个物理控制指令（比如某种模拟控制电压）。这个转换器的作用，就是把数学维度的数字 50，强制赋给一个物理信号，告诉电流源：“请在物理网络中强行抽取 50A 的电流”。
• PS-Simulink Converter (物理 $\to$ 数字)：
  同样，电池的 m 端口输出的 SOC，是一个附带着物理属性的“状态量”。而 Scope（示波器）是一个纯数字软件，只能绘制数学数组。这个转换器的作用相当于一个传感器（A/D 转换），它读取物理域的真实状态，剥离掉它的物理属性，变成一个纯数字（如 0.85），然后丢给示波器去画图。

4. 求解器 (Solver Configuration) 与接地的作用

• Solver Configuration：因为蓝色的物理网络需要联合求解基尔霍夫方程组，而普通的 Simulink 步长求解器无法处理这种复杂的代数环。这个模块就是为这段物理电路专门配备的“数学引擎”，没有它，电路就无法进行运算。
• Electrical Reference (接地)：任何电压都是相对的。接地模块为整个物理电路定义了 0V 的参考电位，使得网络中的所有节点电压都可以被唯一计算出来。
