用例图是软件工程需求分析核心图表，也是计算机毕设论文、答辩 PPT 的必备配图，用于清晰展示系统参与者、核心功能及交互关系，帮你快速梳理系统逻辑、明确功能边界。新手常因不懂规范、逻辑混乱画错，本文从核心元素、绘制步骤、规范技巧到工具推荐，手把手教你画出符合毕设要求的标准用例图，还能借助工具一键生成，省时又规范。

一、用例图核心元素（4 大基础，缺一不可）

用例图由参与者、用例、系统边界、关系4 类核心元素组成，先理清定义和画法，避免基础错误。

1.参与者（Actor）

• 定义：与系统交互的外部实体（人、外部系统、设备），是功能的发起者或接收者。

• 画法：小人形状，放在系统边界外侧。

• 示例：电商系统的普通用户、管理员；图书馆系统的读者、图书管理员。

• 注意：避免笼统写“用户”，按职责细分（如 “普通用户”“VIP 用户”“超级管理员”）。

2.用例

• 定义：系统提供的核心功能 / 服务，是参与者能实现的目标，体现系统价值。

• 画法：椭圆形，放在系统边界内侧，用简洁动词短语命名。

• 示例：用户登录、提交订单、审核房源、管理用户。

• 注意：粒度适中，不写“管理系统”（太粗），也不写 “点击按钮”（太细），聚焦完整功能。

3.系统边界

• 定义：矩形框，区分系统内部功能和外部环境，明确系统范围，框内是系统功能，框外是参与者。

• 画法：大矩形，顶部标注系统名称（如“校园图书管理系统”）。

4.关系（Relationship）

连接元素的线条，表达交互或依赖，4 种常用关系：

• 关联关系：实线，连接参与者和用例，表“谁能操作什么功能”（如普通用户→提交订单）。

• 包含关系：虚线 + 箭头（标注 «include»），表一个用例必须包含另一个用例（如“下单” 必须包含 “登录”）。

• 扩展关系：虚线 + 箭头（标注 «extend»），表一个用例可选扩展另一个用例（如“下单” 可扩展 “使用优惠券”）。

• 泛化关系：实线 + 空心三角箭头，表父子关系（如 “VIP 用户” 泛化自 “普通用户”，继承基础功能）。

二、零基础绘制用例图（6 步走，逻辑零出错）

以校园图书管理系统为例，从需求梳理到成图，一步步规范绘制。

第一步：确定系统边界，明确范围

先画矩形框，标注系统名称 “校园图书管理系统”，明确哪些功能属于系统（图书借阅、读者管理、图书库存管理），哪些属于外部（读者、管理员、图书馆硬件）。

第二步：识别所有参与者

梳理与系统交互的角色，避免遗漏或冗余：

普通读者：借阅图书、归还图书、查询图书

图书管理员：管理图书、审核读者、处理借阅 / 归还

系统管理员：维护系统、管理账号、查看日志

第三步：梳理核心用例（功能清单）

按参与者拆分功能，每个用例对应一个完整目标，不重复、不遗漏：

普通读者：注册账号、登录系统、查询图书、借阅图书、归还图书、查看借阅记录

图书管理员：登录系统、新增图书、编辑图书、删除图书、审核读者、处理借阅、处理归还

系统管理员：登录系统、管理用户账号、分配权限、查看系统日志、系统维护

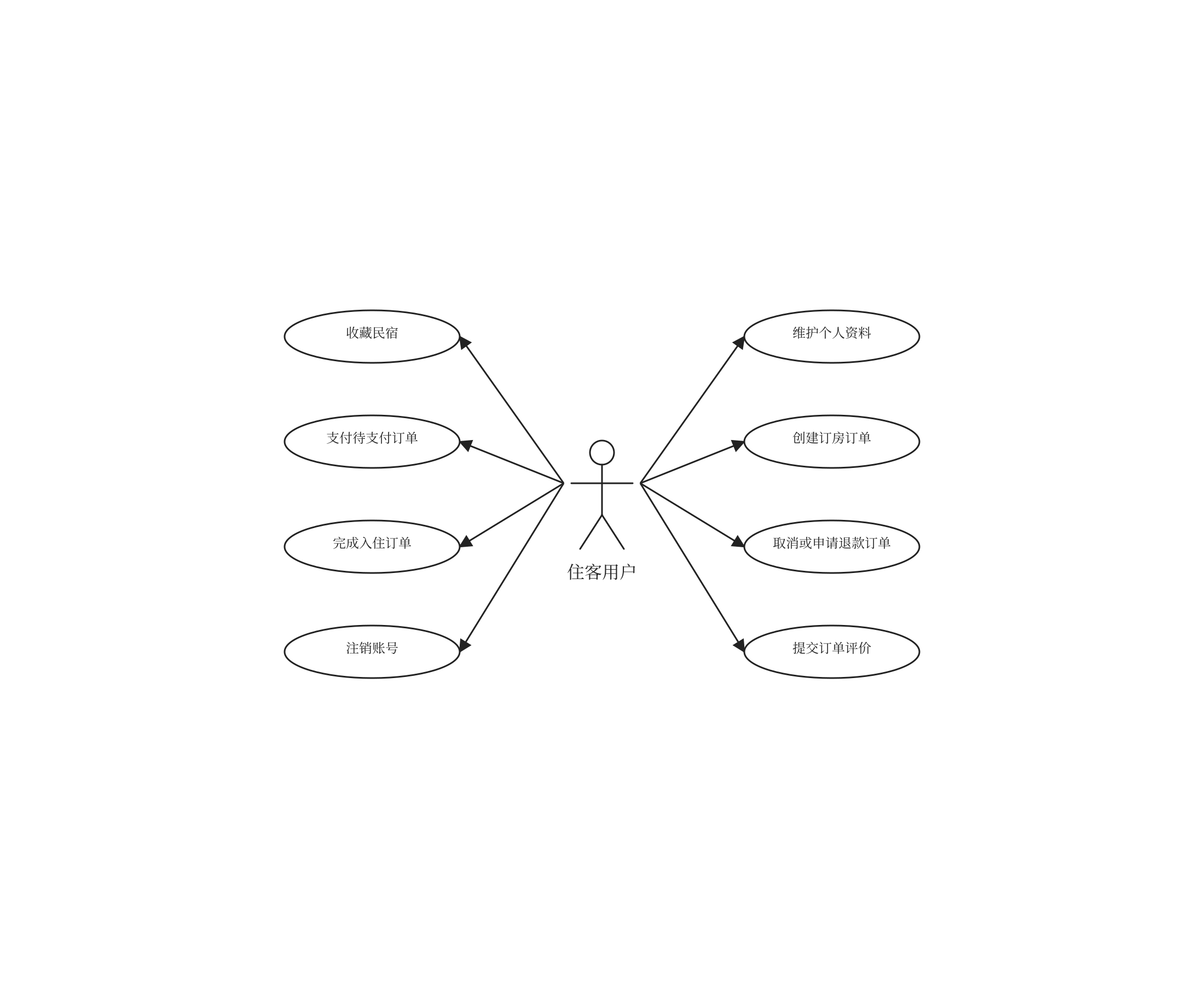

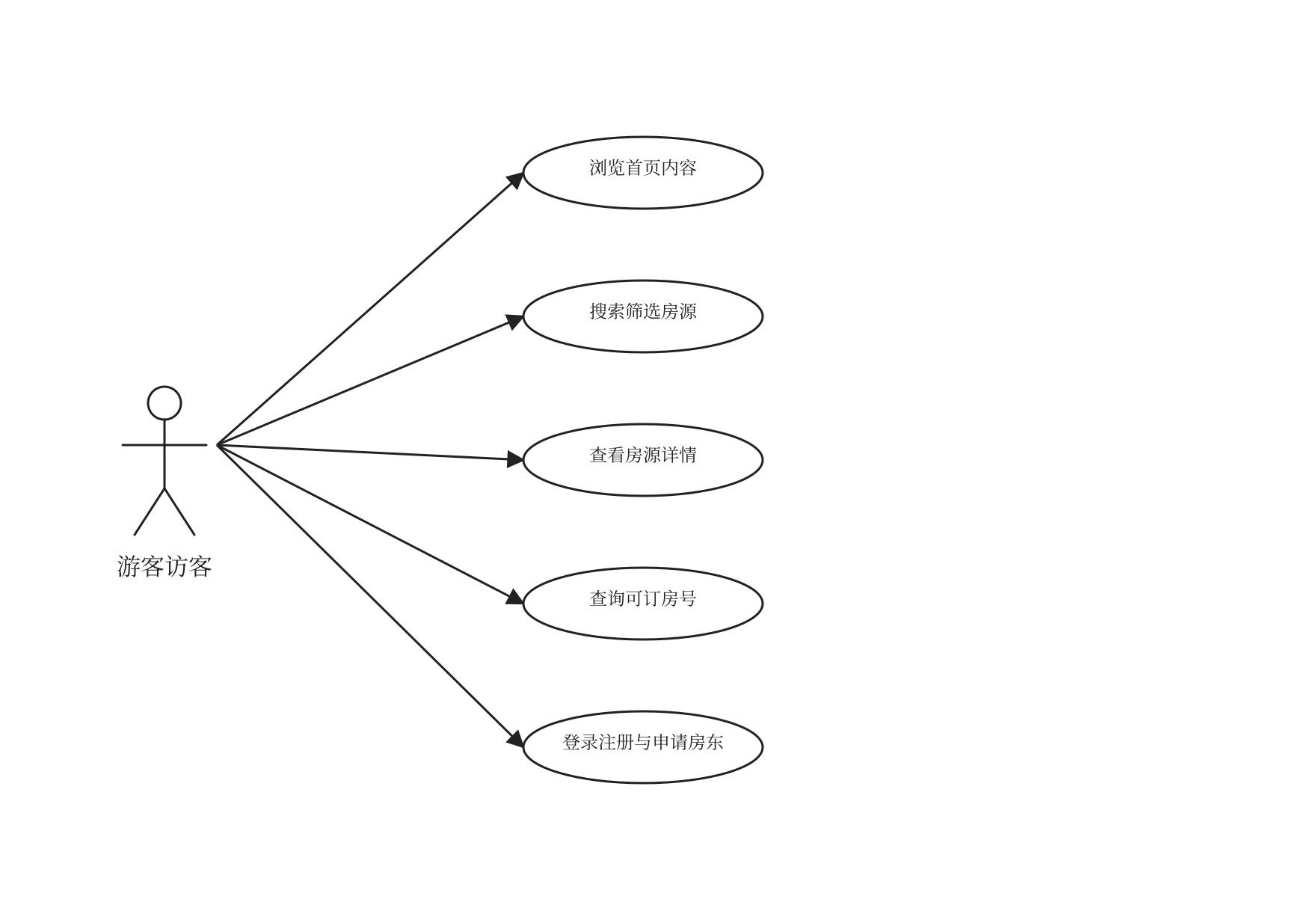

第四步：绘制基础元素，布局排版

画系统边界矩形，标注名称；

外侧画参与者（小人），按角色分组摆放（读者放左侧、管理员放右侧）；

内侧画用例（椭圆），按功能模块排列（用户相关、图书相关、管理相关）；

布局技巧：避免元素重叠、线条交叉，复杂系统分模块画多张用例图，单张用例控制在 10-15 个内。

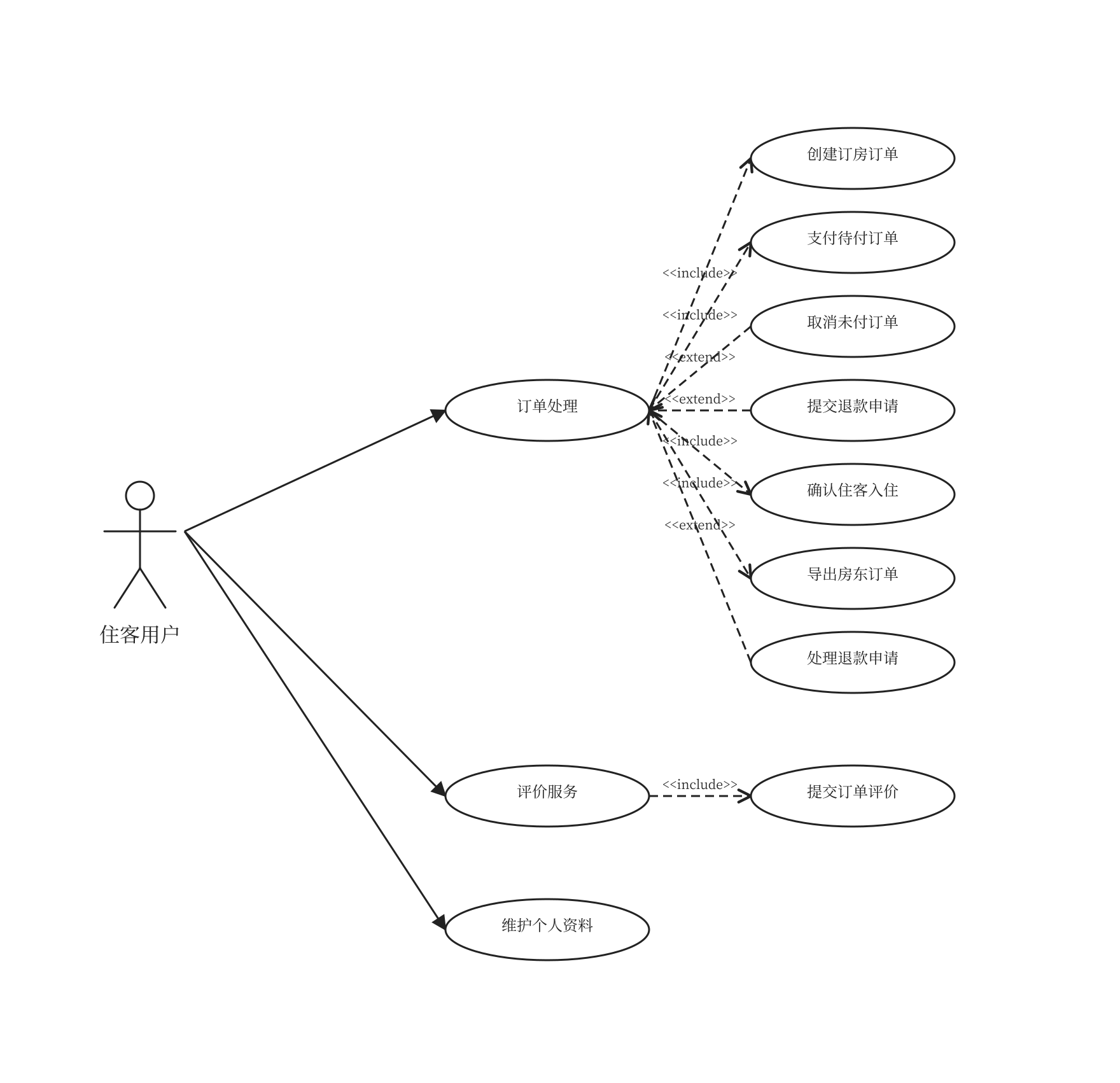

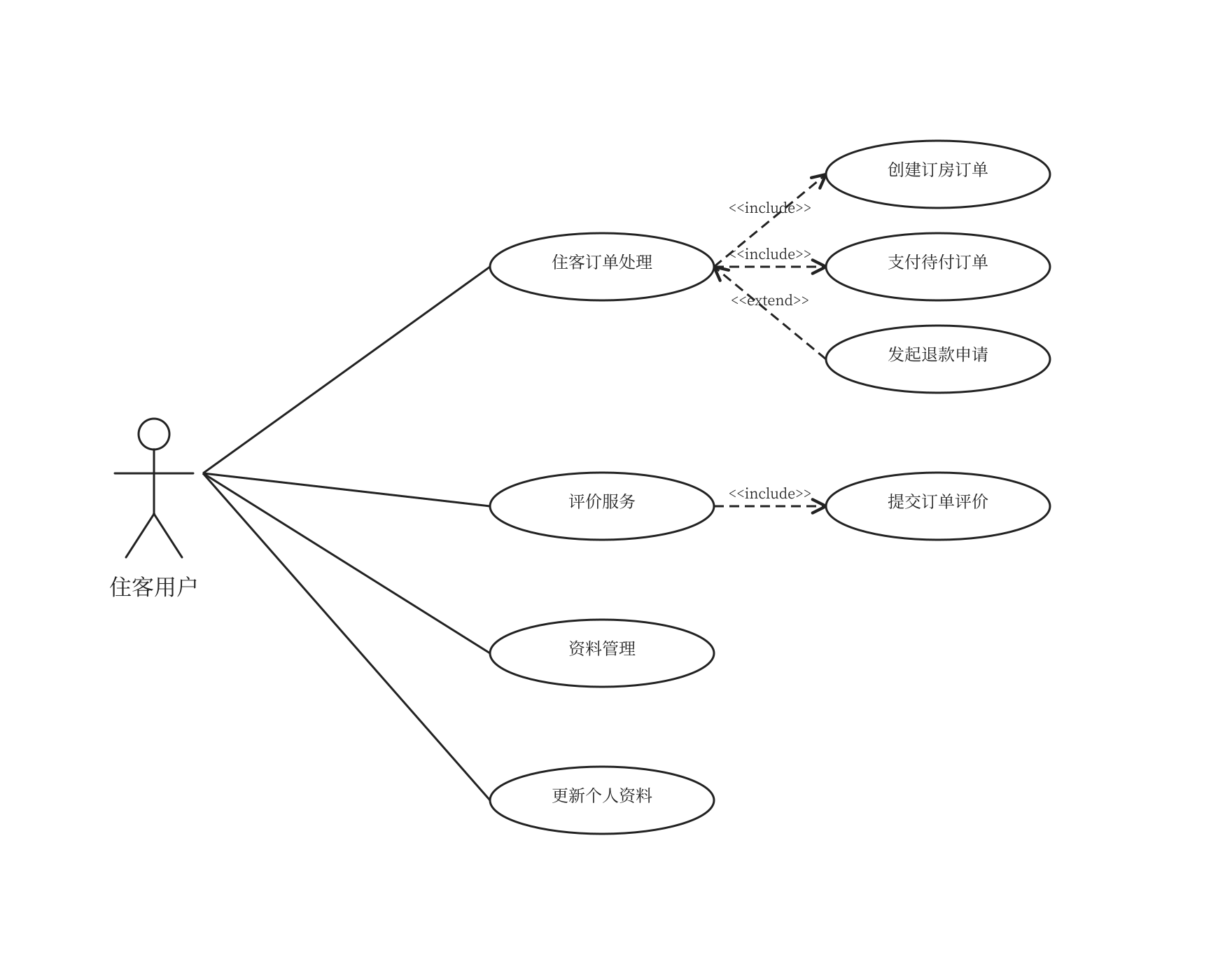

第五步：连接关系，完善交互

关联关系：实线连接参与者和对应用例（如普通读者→借阅图书）；

包含关系：“借阅图书”«include»“登录系统”（必须登录才能借阅）；

扩展关系：“查询图书”«extend»“高级检索”（可选高级检索）；

泛化关系：“图书管理员” 泛化自 “普通读者”（继承查询、借阅功能）。

第六步：检查优化，符合毕设规范

逻辑检查：无功能遗漏、无多余关系、参与者与用例匹配；

规范检查：命名简洁（动词开头）、元素位置正确、线条清晰无交叉；

精简优化：删除冗余用例、合并重复功能，确保图纸简洁易懂。

三、毕设用例图高频避坑指南（新手必看，不被打回）

参与者别乱加：只加直接交互的角色，不添加系统内部角色（如 “数据库”“服务器”）。

用例别写技术细节：不用 “点击登录按钮”“输入密码”，写 “用户登录”“密码重置” 等业务目标。

关系别画错：包含、扩展用虚线 + 箭头，泛化用空心三角箭头，别混淆线条样式。

别画太复杂：单张图聚焦一个模块，复杂系统拆分 “用户模块用例图”“管理模块用例图”，答辩讲解更清晰。

命名别口语化：用 “审核图书” 不用 “审一下书”，用 “分配权限” 不用 “给权限”，符合学术规范。

四、高效出图推荐：AI 工具一键生成（bishe.jf3q.com）

手动画用例图耗时久、易出错，推荐毕设论文智能 AI 画图助手，专为毕设定制，一键生成标准用例图，无需手动拖拽，新手零门槛。

工具优势

免费在线绘图

：支持用例图、ER 图、时序图、流程图等16 种专业图表，全覆盖毕设配图需求。

AI 自动解析

：粘贴系统描述、SQL、README 或上传代码包，AI 自动识别参与者、用例、关系，生成规范用例图。

参数自定义

：支持开启 / 关闭系统边界、调整布局方向、精简冗余元素，适配论文简洁模式。

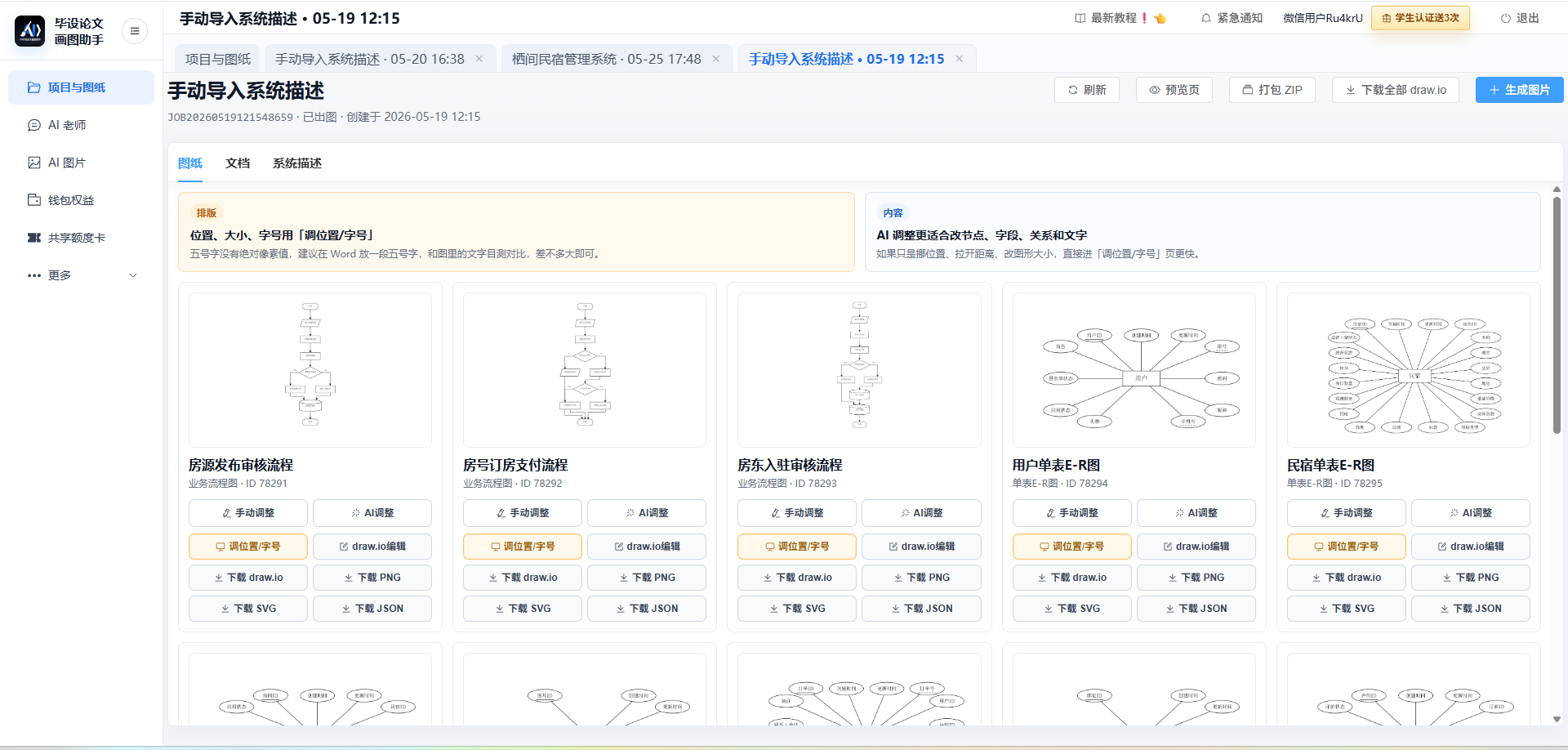

双端协同编辑

：手机端快速生成预览，电脑端精细调整位置、文字、线条，导出高清 PNG/SVG，直接插入论文。

快速生成步骤

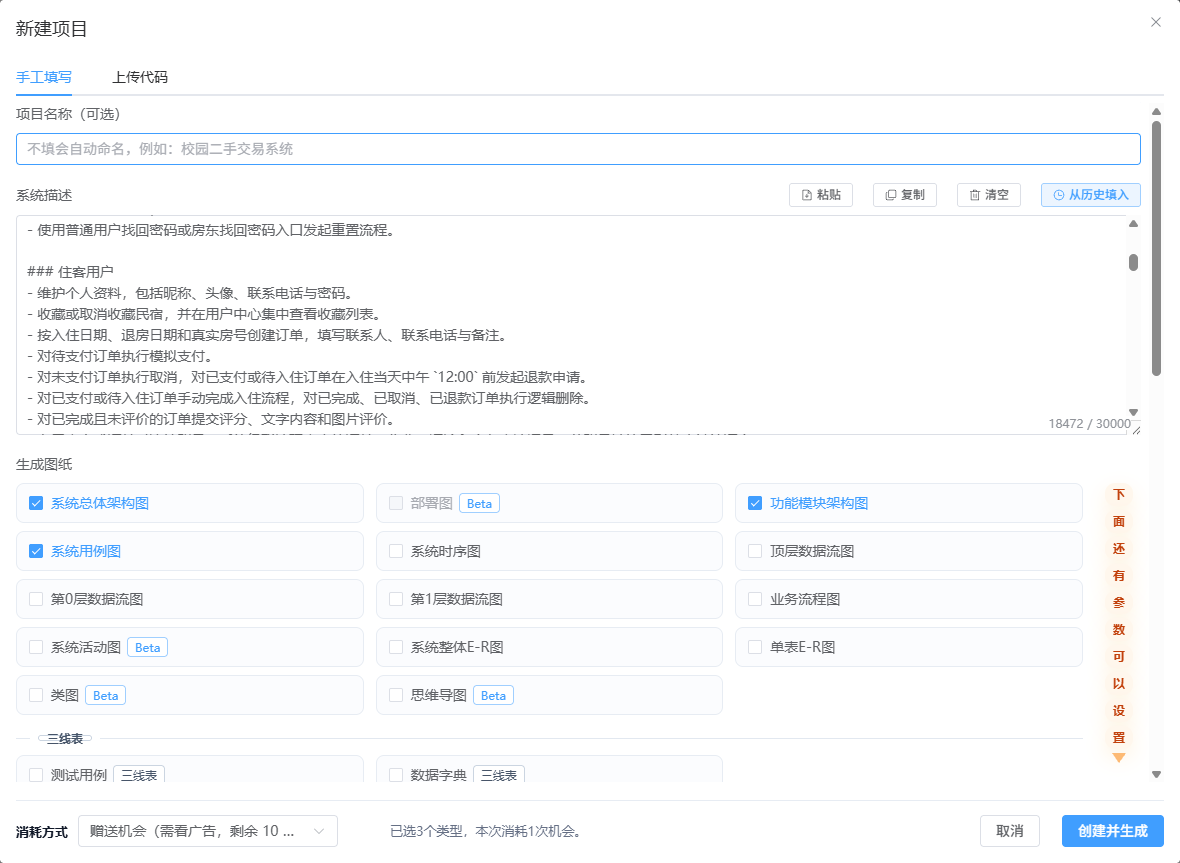

打开官网（毕设论文智能AI画图助手）或微信扫码进入小程序；

粘贴系统描述（直接复制前文模板，替换项目名称）；

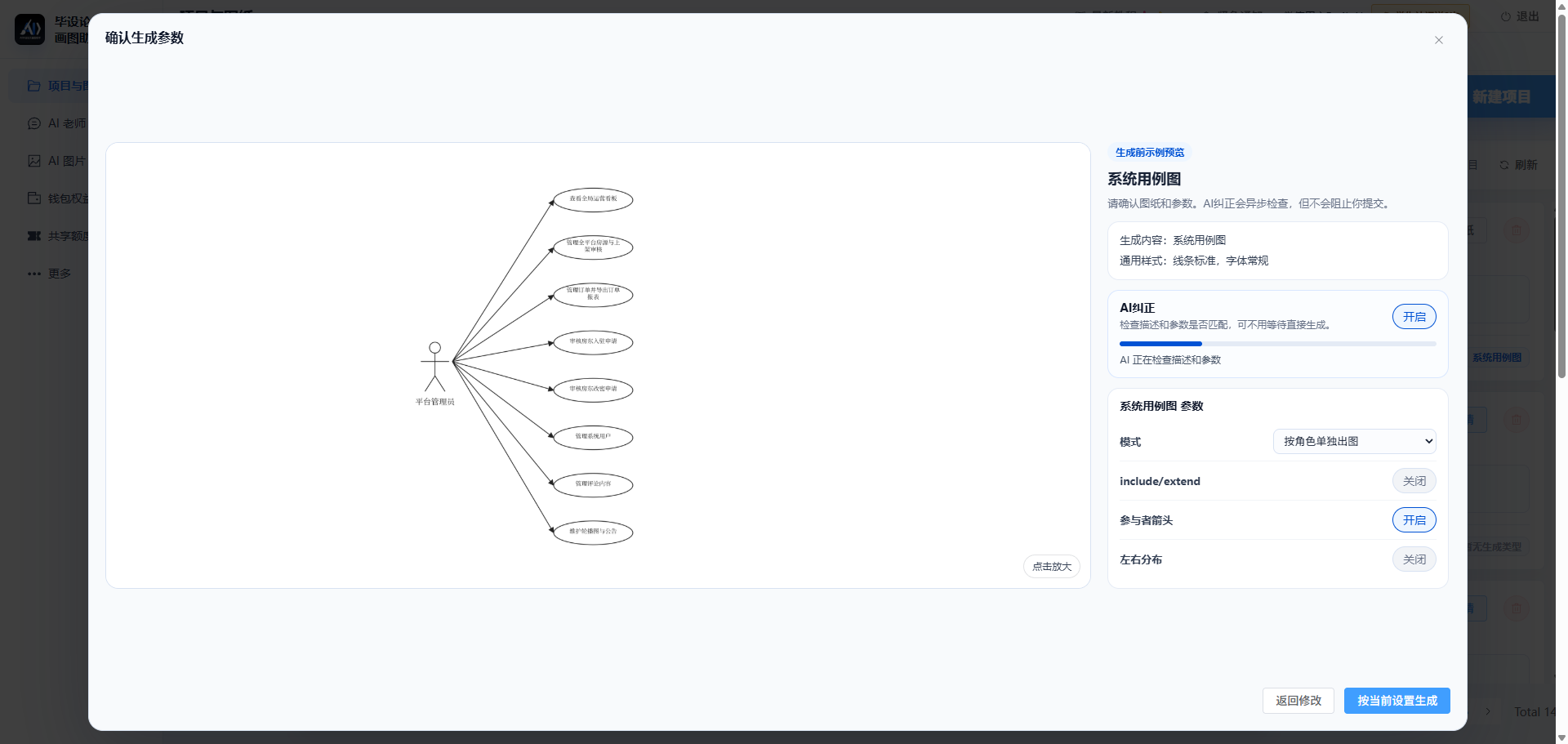

勾选 “系统用例图”，调整参数（开启系统边界、关闭多余扩展）；

生成前预览，确认无误后一键生成；

电脑端微调布局，导出高清图，直接用于论文和答辩 PPT。

五、总结

用例图核心是理清 “谁（参与者）能做什么（用例）”，掌握 4 大核心元素、6 步绘制流程和避坑技巧，就能画出规范图纸。手动绘制适合简单系统，复杂毕设项目直接用毕设论文智能 AI 画图助手，一键生成、规范适配、省时高效，把精力放在论文核心内容上，轻松搞定毕设配图。
