根据您图片中的任务描述（第1周：Simulink 物理建模），您需要在 MATLAB 中编写一个名为 flight_profile.m 的脚本，生成 0-1200s 的时间序列，并构建包含 220kW 起飞和 110kW 巡航的功率需求矩阵 P_dem，最后将其保存为 .mat 文件。

以下是为您编写的完整 MATLAB 脚本。为了让工况更加贴合实际，脚本中对起飞、巡航和降落阶段的时间段进行了合理的假设，您可以根据具体需求直接修改时间节点。

MATLAB 脚本 (flight_profile.m)

% flight_profile.m
% 任务：构造飞行工况序列，供 Simulink 物理建模调用

% 1. 生成时间向量 t (0 到 1200s，步长为 1s)
% 使用列向量以便于直接输入到 Simulink 的 From Workspace 模块
t = (0:1:1200)';

% 2. 初始化功率需求数组 (单位: kW)
P_dem_kW = zeros(length(t), 1);

% 3. 定义飞行阶段与功率需求
% 时间节点假设（可按需修改）：
% - 0~150s: 起飞/爬升阶段 (220kW)
% - 150~1000s: 巡航阶段 (110kW)
% - 1000~1200s: 降落/滑行阶段 (假设为 50kW)

for i = 1:length(t)
    if t(i) <= 150
        P_dem_kW(i) = 220;     % 起飞阶段功率需求
    elseif t(i) > 150 && t(i) <= 1000
        P_dem_kW(i) = 110;     % 巡航阶段功率需求
    else
        P_dem_kW(i) = 50;      % 降落阶段功率需求
    end
end

% 4. 构造功率需求矩阵 P_dem
% Simulink 标准数据格式：第一列为时间，第二列为数据
P_dem = [t, P_dem_kW];

% 5. 保存为 .mat 文件
% 将变量 t 和 P_dem 保存到当前工作区的 .mat 文件中
save('flight_profile.mat', 't', 'P_dem');

% 6. 可视化工况 (可选：运行脚本时弹窗显示功率曲线，方便检查)
figure;
plot(t, P_dem_kW, 'LineWidth', 2);
xlabel('时间 t (s)');
ylabel('功率需求 P_{dem} (kW)');
title('飞行工况功率需求序列');
grid on;
ylim([0 250]);

脚本说明

• 数据格式兼容性： 在 Simulink 中使用 From Workspace 模块时，最常用的数据格式是一个二维矩阵，其中第一列是时间，后面的列是对应的值。代码中的 P_dem = [t, P_dem_kW]; 正是符合这一标准的矩阵结构。
• 阶段划分： 图片中只明确了起飞 (220kW) 和巡航 (110kW)。由于总时长为 1200 秒，我在代码中加入了末段（1000s - 1200s）的降落模拟（设定为 50kW），以保证曲线逻辑的完整性。
• 如何使用： 将此代码复制并保存为 flight_profile.m，在 MATLAB 中运行后，当前文件夹会生成 flight_profile.mat 文件，同时会弹出一个图表供您直观确认功率曲线的阶跃变化。在 Simulink 模型中，您只需通过 Model Properties 加载此 .mat 文件或直接在 Base Workspace 中读取即可。

脚本运行完毕并且 flight_profile.mat 生成后，您的 MATLAB 工作区（Workspace）中就已经有了时间序列 t 和功率需求 P_dem。

我们需要在 Simulink 中搭建一个基础的电力系统物理模型，将刚才生成的 P_dem 作为负载需求输入，观察系统的响应。

为了建立一个稳定且符合航空电气基础的物理模型（包含电源和动态负载），以下是完整的 Simulink 模型搭建指南，包含详细的模块选择、参数设置和连接布线方式。

---

一、 所需模块清单 (Blocks)

请在 Simulink Library Browser 中拖入以下模块：

1. 信号与控制模块 (Simulink 原生模块)

• From Workspace (路径: Simulink / Sources) - 用于读取工况数据。
• Gain (路径: Simulink / Math Operations) - 用于单位换算。
• Constant (路径: Simulink / Sources) - 用于设定系统参考电压。
• Divide (路径: Simulink / Math Operations) - 用于计算电流 ($I=P/V$)。
• Scope (路径: Simulink / Sinks) - 用于可视化结果。

2. 物理信号转换模块 (Simscape Utilities)

• Simulink-PS Converter (路径: Simscape / Utilities) - 数量: 1 个。
• PS-Simulink Converter (路径: Simscape / Utilities) - 数量: 2 个。
• Solver Configuration (路径: Simscape / Utilities) - 必选，物理网络求解器。

3. 物理电气模块 (Simscape Electrical)

• DC Voltage Source (路径: Simscape / Foundation Library / Electrical / Electrical Sources) - 模拟飞机的直流母线电源或电池。
• Controlled Current Source (路径: Simscape / Foundation Library / Electrical / Electrical Sources) - 模拟受功率需求控制的动态负载。
• Electrical Reference (路径: Simscape / Foundation Library / Electrical / Electrical Elements) - 物理系统的接地参考点。
• Current Sensor (路径: Simscape / Foundation Library / Electrical / Electrical Sensors) - 测量回路电流。
• Voltage Sensor (路径: Simscape / Foundation Library / Electrical / Electrical Sensors) - 测量负载两端电压。

---

二、 模块参数设置 (Parameters)

双击以下模块，按照表格修改参数（未提及的保持默认）：

模块名称	需要修改的参数项	设定值	说明
From Workspace	Data	P_dem	读取刚才生成的矩阵。
From Workspace	Sample time	1	采样时间设为 1 秒。
Gain	Gain	1000	将 kW 转换为 W。
Constant	Constant value	540	假设飞机高压直流母线电压为 540V（可按需修改）。
DC Voltage Source	Constant voltage	540	必须与上方 Constant 模块的值保持一致。
Scope	Number of input ports	3	设置为 3 个输入口，分别看功率、电压、电流。

---

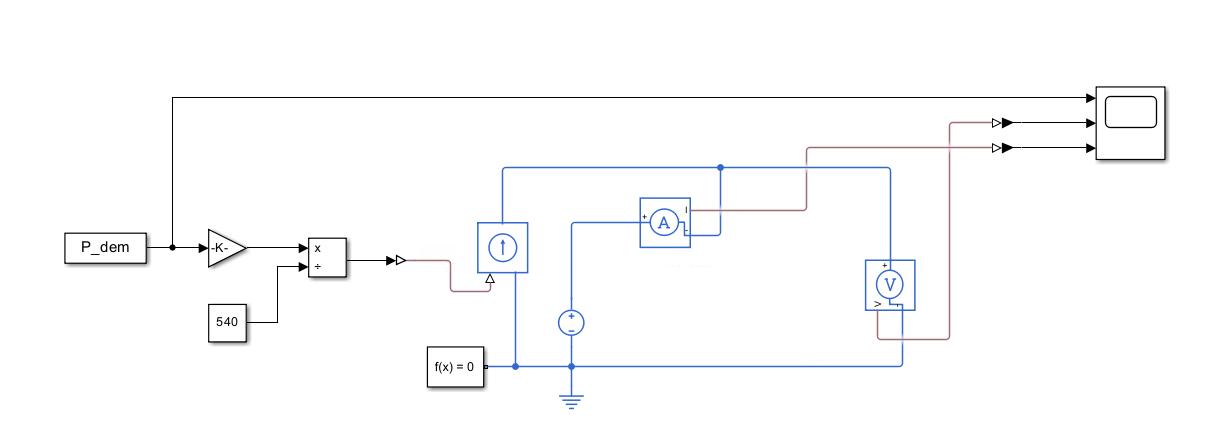

三、 连线方式 (Connections)

请按照以下三个逻辑回路进行严格连线：

1. 控制信号计算回路 (蓝色连线)

我们将需求功率转换为需求电流以控制物理负载。

1. 将 From Workspace 的输出端连接到 Gain 的输入端。
2. 将 Gain 的输出端连接到 Divide 的 * (乘/分子) 输入端（上方端口）。
3. 将 Constant 的输出端连接到 Divide 的 / (除/分母) 输入端（下方端口）。
4. 将 Divide 的输出端连接到 Simulink-PS Converter 的输入端。
5. 将 Simulink-PS Converter 的物理输出端连接到 Controlled Current Source 的控制端口 S。

2. 电气物理网络回路 (黑色/蓝色粗线)

搭建完整的闭环供电网络。

1. 将 DC Voltage Source 的正极 + 连接到 Current Sensor 的正极 +。
2. 将 Current Sensor 的负极 - 连接到 Controlled Current Source 的正极 +。
3. 将 Controlled Current Source 的负极 - 连接回 DC Voltage Source 的负极 -。
4. 将 Electrical Reference (接地) 连接到 DC Voltage Source 的负极 - 线路上。
5. 将 Solver Configuration 连接到物理网络的任意一处（例如连在 DC Voltage Source 的正极线路上）。
6. 将 Voltage Sensor 并联在负载两端：正极 + 连到 Controlled Current Source 的正极 +，负极 - 连到其负极 -。

3. 测量与示波器回路

1. 将 From Workspace 的输出信号（即原始的 kW 需求）引出一条分支，连接到 Scope 的第 1 个输入端口。
2. 将 Voltage Sensor 的信号端口 V 连接到 PS-Simulink Converter (第一个)，其输出连接到 Scope 的第 2 个输入端口。
3. 将 Current Sensor 的信号端口 I 连接到 PS-Simulink Converter (第二个)，其输出连接到 Scope 的第 3 个输入端口。

---

四、 运行仿真

1. 在 Simulink 顶部工具栏，将仿真停止时间 (Stop Time) 设置为 1200。
2. 点击 Run (运行) 按钮。
3. 双击打开 Scope，您将看到三条曲线：

• 图1： 阶跃变化的飞行功率需求 (220kW -> 110kW -> 50kW)。
• 图2： 恒定的母线电压 (540V)。
• 图3： 随功率需求动态变化的电流输出。

Q&A

在您截图的这个模块上，左下角那个空心小三角 (△) 端口，就是我所说的控制端口 S。

为什么没看到字母 “S”？

在较新版本的 MATLAB/Simulink 中，Simscape 库的模块经常默认隐藏端口的字母标签，而是通过几何形状来区分端口的性质。为了方便您后续构建更复杂的物理模型，这里总结一个非常有用的连线规则：

• 正方形端口 (▢)： 代表物理/电气连接（例如模块上方和下方的端口，它们代表正极和负极，是真正有实际电流和能量流过的物理线路）。
• 三角形端口 (△ 或 ▷)： 代表物理信号连接（Physical Signal，即控制端口。它只传递纯粹的数值信号，不走实际电能）。

接下来的连线动作：

您只需要将 Simulink-PS Converter（信号转换模块）的输出端，直接用鼠标拖拽连接到这个空心小三角 (△) 端口上即可。

Controlled Current Source 的正极 +

正极 (+) 是最顶部的那个正方形端口。

新版 Simulink 为了让图面更简洁，隐藏了加减号符号，但您可以依靠以下通用的“读图规则”来快速判断：

• 看箭头找极性： 模块中间圆圈里的箭头代表内部电流的流向。对于电流源模块，电流从箭头尖端“流出”的方向被定义为正极 (+)，而箭头尾部流入的方向则是负极 (-)。
• 因为箭头朝上： 所以它指向的顶部端口就是正极，底部的端口就是负极。

帮您把截图里这 3 个端口的具体功能完整梳理一下：

1. 顶部端口（正方形）： 正极 (+) —— 按照之前的步骤，请将它连接到 Current Sensor 的负极。
2. 底部中间端口（正方形）： 负极 (-) —— 请将它连接回 DC Voltage Source 的负极回路上。
3. 左下角端口（空心三角）： 控制端 (S) —— 即您刚才找到的信号输入口，用来接 Simulink-PS Converter 传来的电流数值。

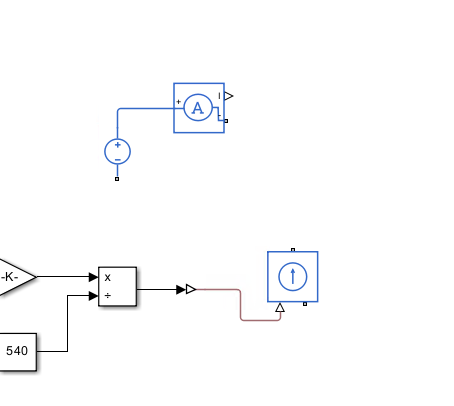

将 Current Sensor 的负极 - 连接到 Controlled Current Source 的正极 +

1. 找到 Current Sensor 的负极 (-)
在截图上方，那个中间带有字母 “A” 的蓝色模块就是电流传感器（Current Sensor）。

• 它的右侧边缘有两个端口。
• 右侧偏下的那个正方形端口，就是它的负极 (-)。

2. 找到 Controlled Current Source 的正极 (+)
在截图右下角，那个中间带有向上箭头 “↑” 的模块就是受控电流源。

• 如我们上一步所确认的，最顶部的那个正方形端口，就是它的正极 (+)。

连线操作：
用鼠标左键按住 Current Sensor 右侧偏下的正方形端口，直接往下拖拽，将线连接到 Controlled Current Source 最顶部的正方形端口上就可以了。这是一条传递实际电流的物理线路（连好后应该是黑色的粗实线）。

Tips

原理

下面我为您详细拆解这个模型背后的物理与数学原理：

1. “大脑”：控制指令的计算逻辑 (黑色连线部分)

飞机在不同飞行阶段（起飞、巡航、降落），飞行控制系统下达的是功率需求（要飞多快、推力多大），而不是直接下达电流需求。但这在物理电路上，我们需要具体的电流值来控制。

这部分模型的原理就是利用基本的电功率公式 $P=U\times I$ 的变形公式进行计算：

$$I=\frac{P}{U}$$

• P_dem (输入)： 您输入的飞行工况（220kW、110kW、50kW）。
• Gain (-K-)： 因为输入的单位是千瓦 (kW)，而物理计算需要国际标准单位瓦特 (W)，所以乘以 1000。
• Divide (除法器)： 将算出来的真实功率 (W)，除以母线设定的参考电压 540V。这样，系统就实时计算出了当前为了满足飞行推力，电机需要从电网里抽走多少安培（A）的电流。

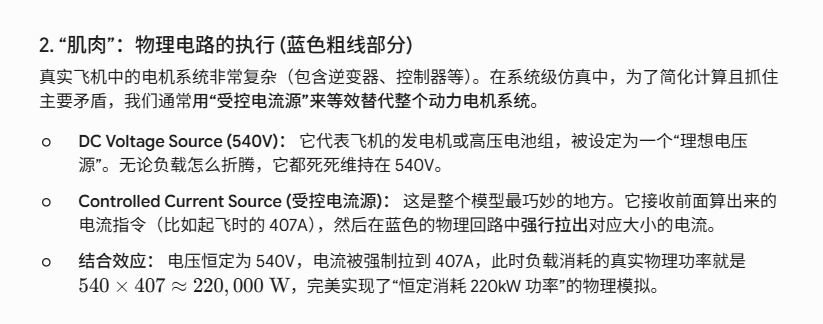

2. “肌肉”：物理电路的执行 (蓝色粗线部分)

真实飞机中的电机系统非常复杂（包含逆变器、控制器等）。在系统级仿真中，为了简化计算且抓住主要矛盾，我们通常用“受控电流源”来等效替代整个动力电机系统。

• DC Voltage Source (540V)： 它代表飞机的发电机或高压电池组，被设定为一个“理想电压源”。无论负载怎么折腾，它都死死维持在 540V。
• Controlled Current Source (受控电流源)： 这是整个模型最巧妙的地方。它接收前面算出来的电流指令（比如起飞时的 407A），然后在蓝色的物理回路中强行拉出对应大小的电流。
• 结合效应： 电压恒定为 540V，电流被强制拉到 407A，此时负载消耗的真实物理功率就是 $540\times 407\approx 220,000\text{ W}$，完美实现了“恒定消耗 220kW 功率”的物理模拟。

3. 波形解读：为什么电流是负的？

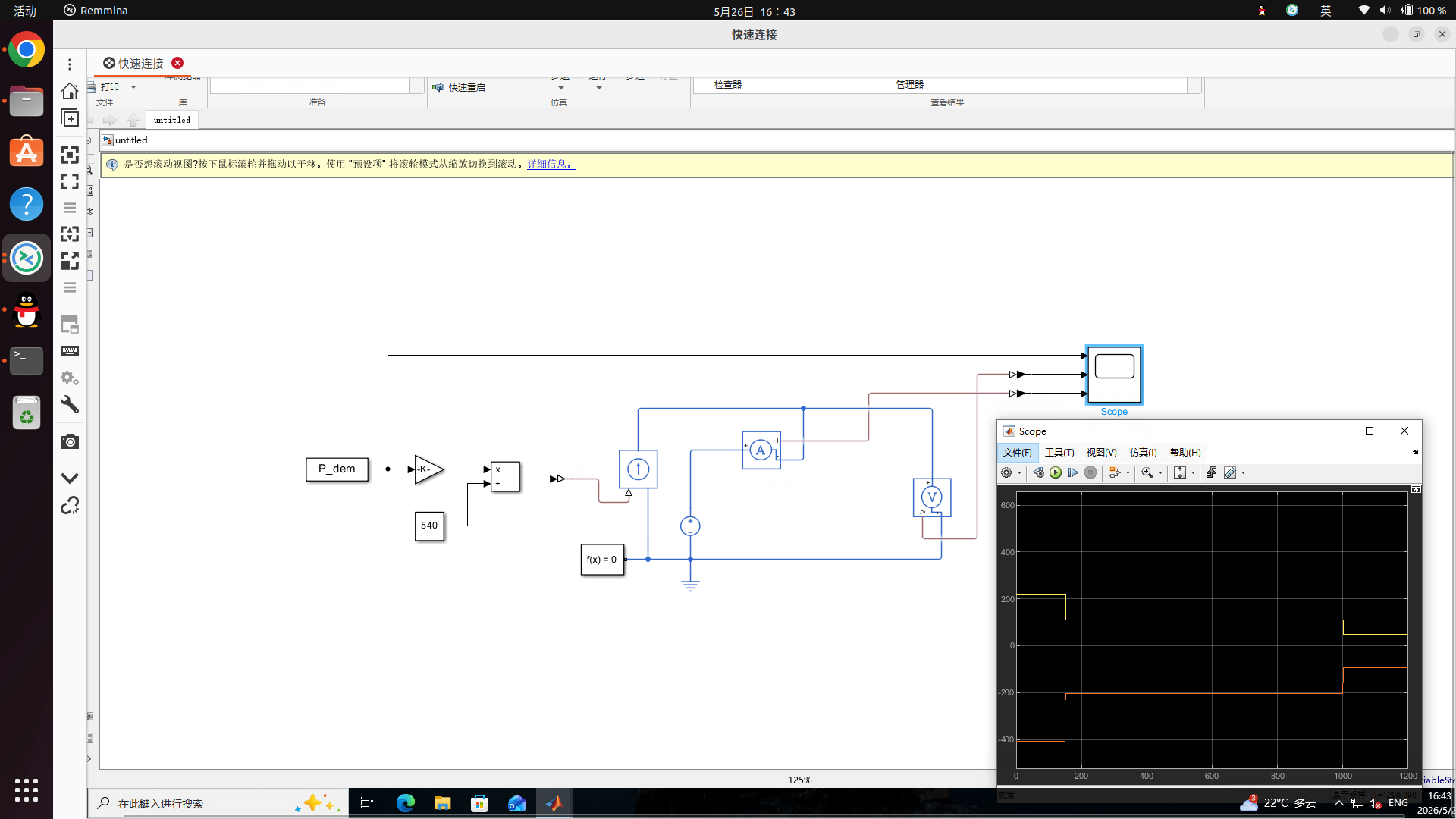

看您的 Scope 截图，三根线的逻辑非常清晰，但也藏着一个有趣的细节：

• 蓝线 (最上面)： 测量出的负载两端电压。一条死死钉在 540 的直线，说明电源很稳定。
• 黄线 (中间)： 原始的功率需求曲线。精确呈现了 220 $\to$ 110 $\to$ 50 的阶跃下降。
• 橙线 (最下面)： 测量出的物理回路真实电流。它的形状和功率曲线一模一样（同步阶跃），但是数值却在零线以下（大约是 -407, -203, -92）。

为什么电流是负数？
这完全不是您的错误，而是基尔霍夫定律与传感器极性的正常现象。
在您的电路图中，电流源的箭头是向上的（代表电流从它的下端流向上端）。而电流传感器 (Current Sensor) 的正极 (+) 接在了回路左侧。当电流顺着电流源的方向流动，并从电流传感器的负极 (-) 穿入、正极 (+) 穿出时，传感器就会读出一个负值。

在工程仿真中，只要数值大小是对的（$407\text{ A}\times 540\text{ V}\approx 220\text{ kW}$），正负号仅仅代表电流流过的方向，不影响模型本身能量传递的正确性。

核心逻辑：飞机需要的是“功率”，而不是“电流”

在物理学中，功率 (Power) 代表了真正做功的快慢。飞机起飞需要极大的推力，这就需要电机输出极大的功率（比如 220kW）。
而在电路中，功率是由电压和电流共同决定的，公式为：

$$P=U\times I$$

为了满足这个 $P$（功率），系统需要电压 $U$ 和电流 $I$ 相互配合。在您的 Simulink 模型里，这两个任务分别交给了两个模块：

1. DC Voltage Source 540V = 楼顶的“恒压水塔”

在真实的飞机上，主发电机的控制系统会拼命维持母线电压稳定。在模型中，我们用一个“理想直流电压源”来代替它。

• 它的特点是死心眼： 就像一个水压永远不变的水塔，不管你楼下是一万个人在用水，还是一个人在用水，管道里的水压（电压）永远死死地钉在 540V。

2. Controlled Current Source = 听懂指令的“智能水龙头”

既然电压 ($U$) 被限制死了是 540V，那么系统想要改变总功率 ($P$)，唯一能改变的就只有电流 ($I$) 了，因为 $I=\frac{P}{U}$。

• 这里的“受控电流源”就相当于一个智能水龙头。
• 它接收到一个指令：“现在飞机要起飞，我需要 220,000 W 的能量！”
• 它非常聪明，自己算了一笔账：既然水塔只给我 540V 的压力，那我必须把阀门开得很大，强行从水塔里抽出 407 安培的水流（电流），才能凑够 $540\times 407\approx 220,000\text{ W}$ 的总能量。
• 当飞机进入巡航，指令变成“我只需要 110,000 W”。智能水龙头立刻把阀门关小，只抽出 203 安培的电流。

总结您的模型做了什么

这个模型的巧妙之处在于，它没有去精细地搭建电机内部复杂的线圈和磁场，而是抓住了一个宏观事实：电机就是一个想要多少功率，就强行从电网里抽多少电流的“吸血鬼”。

“受控电流源”模块就是用来扮演这个“吸血鬼”的，它确保了在 540V 的恒定电压下，物理电路中真实流淌的电流，永远刚好等于飞行工况所需要的能量。

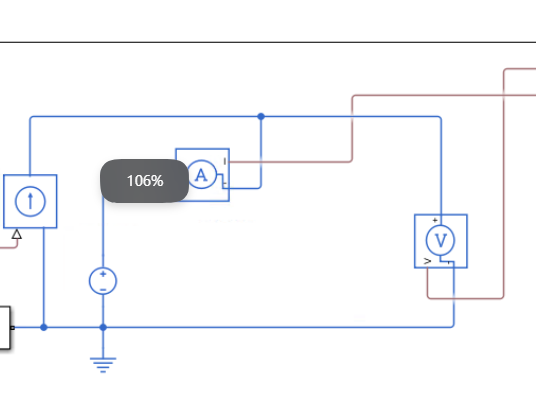

这 5 个模块共同构成了一个基础的电气“供电 - 消耗 - 测量”闭环网络。

1. 直流电压源 (DC Voltage Source)

• 外观识别： 图中左下方带 + 和 - 号的圆圈。
• 起到的作用： 它是整个电路的“能量源”。在您的飞机模型中，它用来等效替代主发电机或高压电池组。它的特性是提供恒定的直流电压（比如您之前设定的 540V），相当于一个水压永远不变的“恒压水塔”。

2. 受控电流源 (Controlled Current Source)

• 外观识别： 图中左侧带向上箭头 ↑ 的蓝色方块。
• 起到的作用： 它是电路的“执行器”，也就是负载。与普通的固定电阻不同，它不会根据欧姆定律被动消耗电流，而是主动听从指令。它左下角的端口接收您计算好的电流指令，然后在物理回路中强行拉出对应大小的电流。在这里，它完美模拟了需要多少功率就抽多少电流的飞机电机。

3. 电流传感器 (Current Sensor)

• 外观识别： 图中上方带字母 A (代表 Ampere，安培) 的方块。
• 起到的作用： 顾名思义，这就是一个串联在电路中的电流表。电流必须从它的 + 端流入，从 - 端流出。它的任务是实时“监视”物理线路中到底流过了多少安培的电流，并通过右侧的小三角端口，把测量到的纯数据信号传递给示波器（Scope）显示。

4. 电压传感器 (Voltage Sensor)

• 外观识别： 图中右侧带字母 V (代表 Voltage，电压) 的方块。
• 起到的作用： 这是一个并联在电路中的电压表。它的一端连着负载的正极，另一端连着负极。它负责实时测量这两点之间的电势差（即真实电压），同样将测量结果作为数据信号传递给示波器。

5. 电气参考地 (Electrical Reference)

• 外观识别： 图中最底部由几条水平线组成的接地符号。
• 起到的作用： 提供全电路的零电位参考点 (0V)。在 Simscape 物理建模中，这是强制要求的模块。就像测量身高必须以地面为基准一样，如果没有这个接地符号，Simulink 的底层求解器就不知道该以哪里为 0V 来计算整个网络中其他节点的电压，模型直接会报错无法运行。

一句话总结这部分回路的运作：
电源（圆圈）负责供电，受控负载（箭头）根据飞行需求负责抽电，而两个传感器（A 和 V）像监控探头一样，把管路里的“水流大小”和“水压高低”记录下来，接地符号则保证了整个物理计算有一个基准点。

PS-Simulink Converter，Simulink-PS Converter分别是啥干啥的

这是一个非常触及 Simulink 核心底层逻辑的好问题！

您在连线时肯定发现了，连这些转换器的时候，线上会出现一个小三角形（▷）。其实，这两个模块就是 Simulink 里的“跨界翻译官”。

要把它们的作用讲清楚，我们需要先明白一个大前提：在您的模型里，其实存在着两个完全不同的世界。

• 常规 Simulink 世界（信号世界）： 这里只有纯粹的数学和逻辑（比如您的乘法、除法、常数模块）。这里的连线传递的是纯粹的数值（就像软件里的变量，没有真实的能量）。
• Simscape 世界（物理世界）： 这里模拟的是真实的物理法则（比如电源、电线、传感器）。这里的连线代表真实的物理连接（比如电线），里面流淌着必须遵守能量守恒的电流和电压。

既然这是两个世界，它们“语言”就不通，不能直接连在一起。这时候就需要这两个转换器出马了（PS 代表 Physical Signal，即物理信号）：

1. Simulink-PS Converter（将信号转换为物理量）

• 它的角色：执行器（下达指令）
• 作用： 把 Simulink 世界算出来的纯粹的“数字”，翻译成 Simscape 物理世界能听懂的“物理控制指令”。
• 在您模型里的体现：
  前面的数学除法器算出了一个数字 407。如果直接把 407 塞给物理电路，电路会报错：“你给我个纯数字干嘛？我要的是电流指令！”
  所以，Simulink-PS Converter 就接过了纯数字 407，把它打上了一个物理标签，翻译成：“嘿，电流源，请你从管子里抽出 $407\text{ A}$ 的电流”。这样受控电流源就听懂并执行了。

2. PS-Simulink Converter（将物理量转换为信号）

• 它的角色：传感器读数器（提取数据）
• 作用： 把 Simscape 物理世界里真实存在的状态（比如电压有多高、电流有多大），提取成纯粹的“数字”，送回 Simulink 世界去进行计算或显示。
• 在您模型里的体现：
  您的 Voltage Sensor（电压传感器）并联在电路上，感受到了实实在在的 $540\text{V}$ 物理电压。但是，右边的 Scope（示波器）是一个纯数学绘图工具，你不能把一根带 $540\text{V}$ 高压的“真电线”直接插进电脑屏幕里去画图。
  所以，PS-Simulink Converter 就接在传感器后面，把物理的 $540\text{V}$ 剥离掉物理属性，翻译成一个纯粹的数字 540，扔给示波器：“喏，画一条在 540 位置的直线吧。”

---

一句话总结

• 算好了数学公式，要去控制真实的物理元件时 $\to$ 用 Simulink-PS。
• 测量了真实的物理现象，要拿到屏幕上显示或做数学运算时 $\to$ 用 PS-Simulink。

在较新版本的 MATLAB 中，为了帮用户省事，如果您直接把信号线连到物理端口上，软件会自动帮您生成这两个转换器（也就是线上自动出现的那些带三角形的小方块），这也是为什么您之前连线时感觉特别顺畅的原因！
