在进行嵌入式系统开发或板级 Bring-up 时，系统级芯片（SoC）或内存颗粒的 DDR 原理图往往是让人最头疼的部分。动辄上百个引脚、密密麻麻的连线，很容易让人看晕。

其实，DDR 的引脚设计有着极强的规律性。如果我们把 DDR 比作一个庞大的物流系统，那么它主要由两部分组成：负责运货的“数据卡车”（Data Lane），以及发号施令的“调度中心”（Control/Address/Clock）。今天我们就把这两张原理图合二为一，彻底拆解这些引脚背后的工程逻辑。

一、 DDR 核心引脚全景速查表

在深入原理之前，我们先对照原理图，将所有高频出现的引脚按功能进行归类：

引脚网络标签示例	信号类型	完整名称	核心作用（通俗解释）
F2, E1, B10, B6...	物理引脚	BGA Ball Coordinates	芯片底部的焊球物理坐标（行与列）。

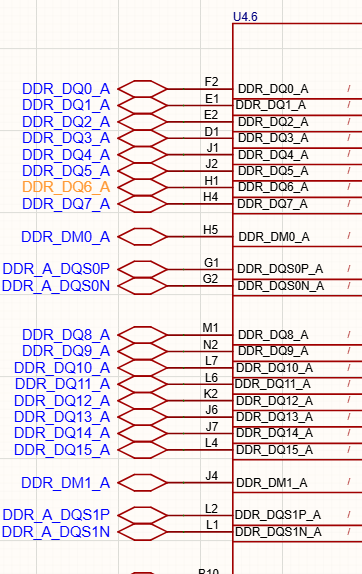

DDR_DQ0_A ~ DQ15_A   DDR_DQ0_B ~ DQ7_B	数据总线	Data Query / Data Line	真正用来搬运数据（0和1）的“高速路”，图中展现了A/B两个通道。
DDR_A/B_DQS0P / N   DDR_A/B_DQS1P / N	数据选通	Data Strobe (Differential)	伴随数据一起发送的“局部时钟”，负责告诉接收端什么时候该收数据。
DDR_DM0_A / DM1_A	数据掩码	Data Mask	数据屏蔽开关。当只想改写半个字节时，用来“遮挡”不需要写入的数据。
DDR_A/B_CLKP / N	主时钟线	Differential Clock	DDR 的主时钟，决定了整块内存的运行节拍，命令和地址以此为准。

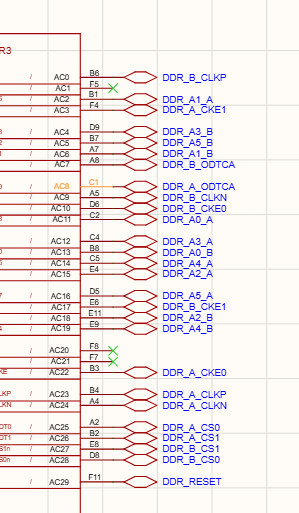

DDR_A0_A ~ A5_A   DDR_A0_B ~ A5_B	地址/命令	Address / Command Bus	内存的“导航仪”与“传话筒”。内部标为 AC0~AC29，用来传输地址和操作指令。
DDR_A/B_CKE0 / 1	控制线	Clock Enable	时钟使能开关。进入低功耗待机模式（Suspend/Sleep）时，靠它关闭内部时钟树。
DDR_A/B_CS0 / 1	控制线	Chip Select	片选信号，决定当前和哪一个内存颗粒（Rank）通话。
DDR_A/B_ODTCA	控制线	On-Die Termination (CA)	命令/地址总线的片内终结电阻控制，用来吸收高频信号反射，稳定波形。
DDR_RESET	全局控制	Master Reset	内存硬件复位引脚。初始化时必须“拉低再拉高”完成硬件复位。
NET2	临时网络	Default Net Name	EDA 软件自动生成的临时未命名标签，代表该部分电路还在连线设计中。
打叉引脚 (如 F5, F8)	悬空	Not Connected (NC)	未连接引脚。根据当前方案不需要引出，直接留空。

二、 深度解析：引脚背后的底层硬件逻辑

把这些引脚分类后，我们会发现硬件工程师在处理高频信号时，采用了非常精妙的设计：

1. 为什么引脚编号全是“字母+数字”？

观察原理图最右侧的 F2、E1、B10 等编号，这说明该芯片采用了 BGA（Ball Grid Array，球栅阵列） 封装。

随着 DDR 速率飙升到数 Gbps，传统的引脚封装（如四边伸出引脚的 QFP）由于引脚过长，会引入极大的寄生电感和干扰。BGA 封装直接把引脚做成微小的锡球，密密麻麻地排列在芯片底部。我们通过“行（字母）+ 列（数字）”的坐标系来精确定位每一个焊点。这不仅节省了 PCB 空间，更极大地缩短了信号传输路径。

2. 数据纵队（DQ/DQS/DM）：解决“时钟偏斜”的双子星

在极高频率下，如果全板只用一个主时钟去同步所有数据线，走线长度哪怕只有 0.5 毫米的微小差异，都会导致数据到达的时间不同步（即时钟偏斜 Clock Skew），从而采样到错误的数据。

为了解决这个问题，DDR 引入了源同步（Source Synchronous）时钟机制：

• DQ（数据线） 负责传数据。

• DQS（数据选通线） 则是跟着数据一起出发的“贴身警卫”。

  每 8 根 DQ 线（1 个 Byte）就配备一对差分 DQS 信号（如 DQS0P/N 负责 DQ0~DQ7）。接收端芯片不看主时钟，专门盯着 DQS 的跳变沿来锁存身边的 DQ 数据，彻底解决了传输走线延迟不一致的问题。

3. 命令与时钟中枢（CLK/AC/CS）：精确的指挥官

看懂了数据线，我们再看那组被芯片内部命名为 AC0 ~ AC29 的引脚。它们是内存的指挥中枢：

• 主时钟（CLKP/CLKN）与 DQS 的区别： DQS 是“临时工”，只有在读写数据的那一瞬间才会高频跳变。而 CLK 是“常驻指挥官”，从上电开始就按固定频率奔跑。内存颗粒去接收 CPU 发出的命令（如读、写、预充电）和地址时，完全依赖主时钟 CLK 的上升沿。

• 分时复用的地址线（A0 ~ A5）： 为什么现代高密度内存（如 LPDDR4/5）的地址线只有这么几根？为了缩减芯片面积，现代 DDR 引入了 CA Bus（命令/地址多路复用）技术。它把操作命令和内存地址打包成多个周期，通过像 A0 ~ A5 这几根窄总线分时传送。

4. 驱动与电源管理（CKE/CS/ODT）

作为底层软件或驱动工程师，这几个引脚直接对应着我们在内核里的电源管理和内存拓扑配置：

• CKE (Clock Enable)： 当系统进入低功耗模式（如挂起到内存 Suspend to RAM）时，内核会下发指令将 CKE 拉低，让 DDR 颗粒关闭内部时钟，进入自刷新（Self-Refresh）状态以省电。

• CS (Chip Select)： 如果你的板子贴了双层内存颗粒（双 Rank），在配置寄存器时就需要分别指定 CS0 和 CS1 的寻址范围。

• ODT (On-Die Termination)： 高频信号在线路末端容易发生反射，导致波形变形。ODT 可以在芯片内部配置终结电阻，像海绵一样吸收反射波，保证信号完整性。

三、 工程细节：原理图里的“研发进行时”

在原理图中，有两个非常真实的工程细节：

1. 大量的 NET2 标签： 在通道 B 的数据线下方，出现了很多 NET2。在 EDA 软件（如 Altium Designer）中，这意味着硬件工程师在画图时，这部分的线路虽然连上了，但还没来得及为它们分配正式的网络标签。这是一个典型的“正在开发中”的电路草稿状态。

2. 引脚上的“打叉”（NC）： 比如 F5、F8 引脚被打了叉，代表 Not Connected。因为同一个 SoC 芯片可能兼容多种不同规格的 DDR 颗粒（例如同时兼容 LPDDR4 和 LPDDR4X），在特定方案下不需要的引脚就会被悬空。

四、DDR 引脚的“协同战役”——从上电到读写的黄金时序

如果说前面的引脚速查表是“静态的演员表”，那么接下来我们就要看看，当系统发起一次内存访问时，这些引脚是如何在纳秒级的时间里进行动态“大合唱”的。

我们可以按照时间顺序，把这个过程分为四个阶段：

阶段一：唤醒与准备（初始化阶段）

当板子上电，SoC 内部的 BootROM 开始运行，准备拉起内存时，引脚们是这样配合的：

1. 全局复位（RESET）： 首先，主控会把 DDR_RESET 拉低并保持一段时间，让 DDR 颗粒内部的逻辑电路全部清零，然后再拉高。此时内存睁开了眼睛。

2. 时钟起振（CLK_P/N）： 紧接着，差分主时钟 CLK 开始稳定输出波形，为整个 DDR 提供统一的全局节拍。

3. 时钟使能（CKE）： 主控将 CKE 拉高。这相当于告诉 DDR：“不要睡了，全员打起精神，准备接客。”

底层开发视角： 此时，我们在驱动里跑的通常是 DDR Training（内存训练）的第一步，主控正在疯狂试探并锁定一个最稳定的基础时钟。

阶段二：发号施令（寻址与命令阶段）

当 CPU 想要去内存的某个具体位置拿数据时，指挥中枢开始运作：

1. 点名出列（CS）： 主控首先拉低 CS0 或 CS1（片选信号）。这相当于在几十号人里喊了一声：“一号芯片（Rank 0），听令！”

2. 下达行命令（ACTIVATE）： 借着 CLK 主时钟的上升沿，主控通过 A0~A5 等命令/地址总线，发送“激活（ACT）”指令和“行地址（Row Address）”。这相当于告诉物流仓库：“去第 5 排货架！”

3. 下达列命令（READ/WRITE）： 等待一个极短的时间（tRCD 时序）后，主控再次通过 A0~A5 总线，发送读/写指令和“列地址（Column Address）”。这相当于补充命令：“把第 5 排货架上的第 3 个箱子搬出来！” 在这个阶段，所有的动作都绝对服从于 CLK 这个主时钟。

阶段三：核心交锋（数据传输阶段）

命令下达完毕，真正的“搬砖”开始了。这时候主时钟 CLK 隐退，舞台交给了双子星 DQS 和 DQ：

• 如果是写数据（Write）： 主控把数据放到 DQ 线上，同时主动发送高频跳变的 DQS（数据选通信号）。如果有不需要改写的半个字节，主控还会拉高对应的 DM（数据掩码）引脚。DDR 颗粒盯着 DQS 的边沿，精准地把 DQ 上的数据吞进肚子里。

• 如果是读数据（Read）： DDR 颗粒接到读取命令后，经过一定的潜伏期（CAS Latency），它会主动把数据推到 DQ 线上，同时由它自己产生并输出 DQS 信号。主控这边则盯着 DQS 的跳变沿，把数据抓取进 CPU。

底层开发视角： 这就是为什么我们在调底层驱动时，必须做“读写平衡（Read/Write Leveling）”和“DQS 门控校准（DQS Gate Training）”。因为高速信号走线哪怕差几皮秒，DQS 就会错过 DQ 最稳定的中间窗口，导致抓出来的数据全是乱码（Kernel Panic）。

阶段四：打扫战场与防冲击（总线维护阶段）

在数据高速传输的同时，还有一个默默无闻的引脚在起作用：

• 防冲击保护（ODT）： 几千兆的信号在导线里来回冲撞，到了终点会产生反弹（信号反射）。主控会在恰当的时机拉高 ODT 引脚，让 DDR 内部接入终结电阻，像防撞海绵一样把多余的能量吸收掉，保证下一波数据波形的干净纯粹。

• 休眠（CKE 拉低）： 当 CPU 闲下来，系统决定进入深度休眠时，主控会再次介入，把 CKE 拉低。DDR 颗粒随即切断内部的高速时钟树，进入极低功耗的自刷新模式（Self-Refresh），死死保住里面数据的同时，把功耗降到最低。

逻辑梳理总结

通过上面的四个阶段，我们可以看出这三组引脚的完美分工： 控制与地址线（CLK/CS/A0-A5）构成了单向的指挥系统，负责在慢车道上精确制导； 数据线（DQS/DQ）构成了双向的物流系统，在收到指令后，于快车道上脱离主时钟的束缚，通过源同步机制疯狂搬运数据。

理清了这个配合顺序，当你拿着万用表或示波器去测板子时，就不会再像无头苍蝇一样盲测，而是知道“系统卡在第一步唤醒，还是卡在第三步读取”了。

五、 总结

把“数据总线”与“控制/地址总线”拼在一起，才是一幅完整的 DDR 拓扑全景图。

硬件上通过差分线（CLK、DQS）和精准的等长走线来对抗高频干扰；软件上，我们在系统 Bring-up 阶段，则需要通过固件（SPL/U-Boot）配置内存控制器寄存器，给这些引脚注入正确的驱动强度（Drive Strength）并进行读写延迟校准（DDR Training）。只有软硬件完美配合，这辆高速跑车才能稳稳地开起来。
