一、AI算力爆发引发的供电系统革命

技术选择题：当前主流数据中心UPS的开关频率范围是？

A. 5-10kHz  B. 20-50kHz  C. 100-200kHz  D. 500kHz以上

（答案在文末揭晓）

单颗GPU功耗突破1000W，大型智算中心电力需求达500MW以上——2026年，AI算力竞赛白热化带来的不仅是算力爆发，更是供电系统正在改写数据中心行业的底层逻辑。联发科近期警告半导体产业正面临"能源墙"危机，要求"每瓦效能提升1000倍"。

这道能源效率的极限要求，正倒逼数据中心供电架构从传统12V向48V甚至800V高压直流演进，而电流传感器作为电力系统的"神经末梢"，正面临前所未有的性能挑战。

GPU集群的工作负载具有显著特点——算力需求不是稳定的线性增长，而是潮汐式的剧烈波动：

• 训练任务启动时，整排机柜的电流峰值可能达到稳态的3倍以上

• 推理任务的快速切换带来微秒级的电流瞬变

这种"既要抓得住1000A以上的大电流，又不能放过mA级的纹波变化"，对电流传感器提出了带宽、精度、隔离的三重考验。

二、带宽升级：从kHz级到100kHz+的性能跃迁

2.1 SiC高频开关带来的纹波抑制难题

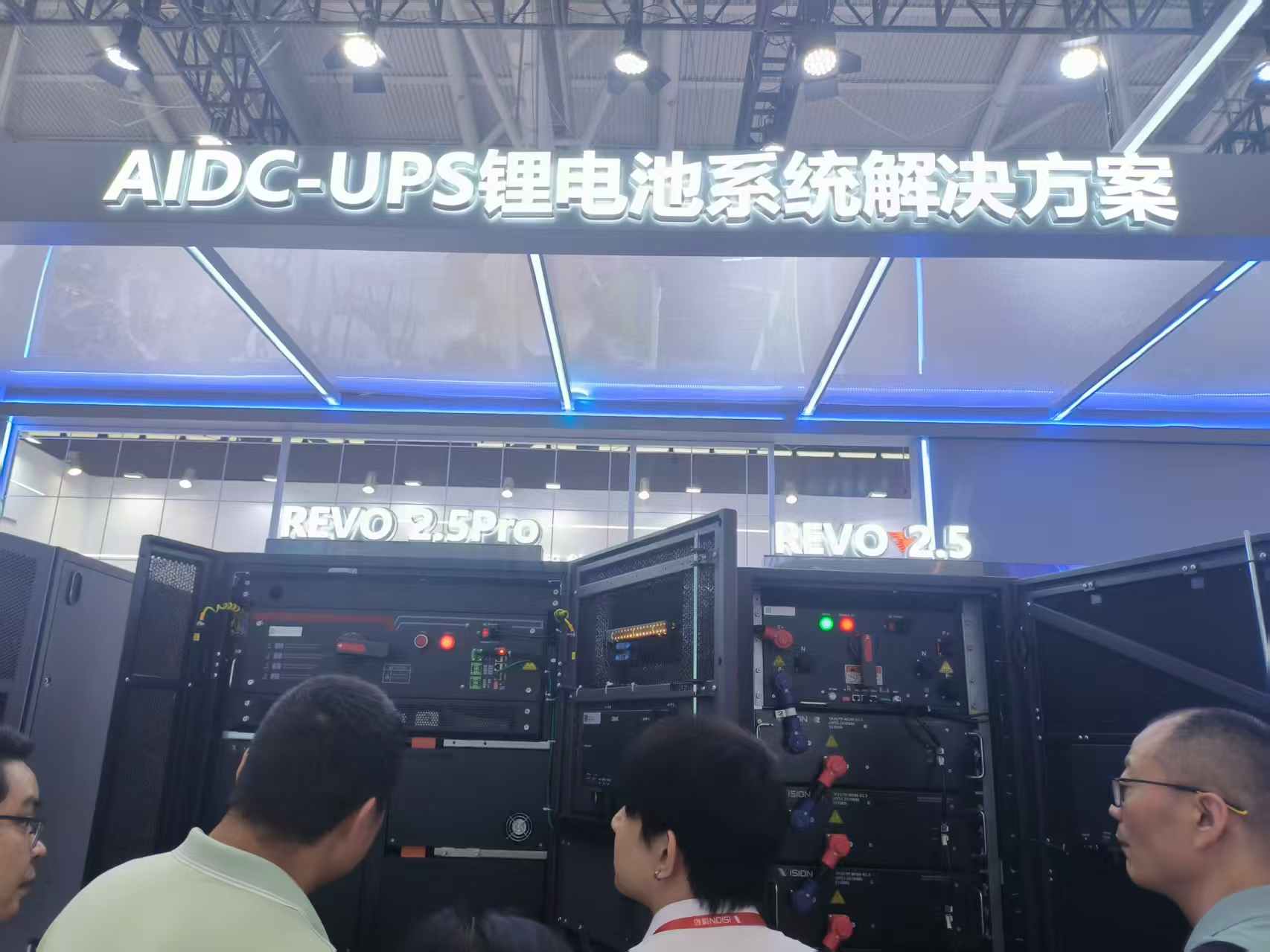

打开数据中心UPS的内部，你会看到一个微妙变化——越来越多的UPS正在被替换。

功率器件类型	典型开关频率
传统IGBT	20-50kHz
新一代SiC	100kHz+

SiC器件的开关速度快，di/dt斜率陡，电流波形不再是光滑的正弦波，而是充满了高频谐波的叠加。传统电流传感器如果带宽不够，就会像一个慢镜头的摄像机，捕捉不到这些快速变化的细节。

2.2 带宽不足的实际后果

为什么带宽这个参数，在数据中心场景下，已经不再是一个冷冰冰的数字，而是直接关系到供电系统的效率和可靠性。

后果一：SOC估算偏差

一个100kHz的开关频率下，电流纹波的频率成分可能达到500kHz甚至更高。如果传感器的带宽只有100kHz，那么高于100kHz的谐波成分就会被滤掉，测量结果就会偏小。

这样，BMS系统根据这个偏小的电流值来计算SOC，就会导致SOC估算偏高，最终导致电池过充或者过放，影响电池寿命和安全。

后果二：过流保护响应延迟

带宽不够还会影响过流保护的响应速度。当出现短路或者过流时，电流上升速度非常快，如果传感器响应慢，就会错过最佳保护动作延迟，导致功率器件损坏。

2.3 真实案例分享

某数据中心采用了某品牌的霍尔电流传感器，带宽只有50kHz，结果在SiC UPS投入运行后：

• SOC估算误差达到了5%以上

• 电池组的实际放电量比BMS显示的少了5%

• 直接影响了数据中心的备用时间

更换方案后：

• 带宽达到了250kHz

• 响应时间不到1μs

• SOC估算误差降到了1%以下

• 过流保护的响应速度提高了3倍以上

三、精度升级：从1%到0.5%以下的经济账

3.1 库仑计量的SOC估算基石

打开BMS系统的内部，你会发现一个核心算法——SOC估算。SOC估算的准确性直接关系到电池的使用寿命和安全。

SOC估算的核心公式是：

SOC(t) = SOC(0) + ∫(I(t)dt)/Cn

其中：

• I(t)是电流测量值

• Cn是电池的额定容量

从这个公式可以看出，电流测量的误差会被积分累积，最终导致SOC估算误差越来越大。

3.2 精度提升的经济价值

为什么电流测量的精度要求，在数据中心场景下，已经从传统的1%提升到了0.5%以下？这个提升，不是为了追求极致的精度，而是为了应对数据中心的经济账。

电流测量误差	100MWh储能电站年计量误差	年经济损失（0.5元/kWh）
1%	1GWh	500万元
0.5%	0.5GWh	250万元

数据中心的UPS电池组，容量一般在几MWh到几十MWh之间，虽然比储能电站小，但是数量多，累计起来的经济损失也是非常可观的。

3.3 温漂的影响不容忽视

精度提升的同时，还需要考虑温漂的影响。数据中心的环境温度变化范围虽然不大，但是传感器的温漂系数如果太大，就会导致电流测量误差随温度变化而变化，最终影响SOC估算的准确性。

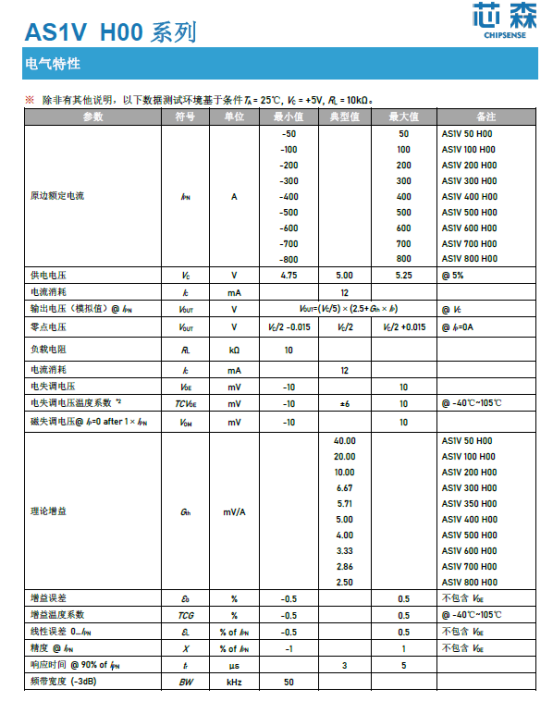

某数据中心采用了某系列的霍尔电流传感器：

• 精度达到了±0.5%

• 温漂系数达到了±0.05%/K

• SOC估算误差降到了1%以下

• 电池组的实际备用时间提高了10%以上

四、隔离升级：从2.5kV到4kV以上的安全屏障

4.1 高压直流架构的电气安全挑战

数据中心的供电架构，正在从传统的交流向高压直流演进：

• 48V高压直流架构已经在一些大型数据中心得到应用

• 800V高压直流架构也在研究和试点中

高压直流架构的好处是，可以减少了中间的逆变和整流环节，提高供电效率，但是也对电流传感器的隔离性能提出了更高的要求。

4.2 隔离性能的两个关键参数

参数	定义	重要性
隔离耐压	传感器一次侧和二次侧之间能够承受的最大电压	直接关系到电气安全
共模抑制比	传感器对共模电压的抑制能力	直接关系到测量精度

架构	隔离耐压要求
48V高压直流	2.5kV以上
800V高压直流	4kV以上

4.3 封装和安装的注意事项

隔离性能提升的同时，还需要考虑传感器的封装和安装方式：

• 符合相关的安全标准

• 确保电气间隙和爬电距离足够大

• 避免发生电气击穿

• 考虑瞬态电压的影响

某数据中心在采用了某系列的霍尔电流传感器：

• 隔离耐压达到了3.75kV

• 共模抑制比达到了120dB以上

• 在48V高压直流架构下运行稳定

• 没有出现任何电气安全问题

五、技术路线选型实战指南

5.1 三种技术路线对比

技术路线	优点	缺点	适用场景
开环霍尔传感器	成本低、体积小、响应速度快	精度低、温漂大、抗干扰能力差	机架级配电、母线电压监测
闭环霍尔传感器	精度高、温漂小、抗干扰能力强	成本高、体积大、响应速度相对较慢	电池管理系统、PCS直流侧监测
磁通门传感器	精度非常高、温漂非常小、抗干扰能力强	成本非常高、体积非常大、响应速度慢	绝缘监测、漏电检测

5.2 数据中心UPS场景选型建议

在数据中心UPS的电流检测场景下，应该根据具体的应用场景和性能要求，选择合适的技术路线：

1. 机架级配电和母线电压监测：开环霍尔传感器，成本比闭环低30%以上

2. 电池管理系统和PCS直流侧监测：闭环霍尔传感器，精度达到±0.5%

3. 绝缘监测和漏电检测：磁通门传感器，分辨率达到mA级别

5.3 核心选型参数清单

参数类别	关键指标	推荐值
带宽性能	带宽、响应时间	带宽≥100kHz，响应时间≤1μs
精度性能	测量精度、温漂系数	精度≤±0.5%，温漂≤±0.05%/K
隔离性能	隔离耐压、共模抑制比	隔离耐压≥3.75kV，CMRR≥120dB

六、总结与展望

AI算力爆发带来的能源效率挑战，正在倒逼数据中心供电架构的升级，而电流传感器作为电力系统的"神经末梢"，正面临带宽、精度、隔离的三重考验。

• 带宽：从kHz级提升到100kHz+，应对SiC高频开关带来的纹波问题

• 精度：从1%提升到0.5%以下，夯实库仑计量的SOC估算基石

• 隔离：从2.5kV提升到4kV以上，构建高压直流架构的电气安全屏障

这三大升级，不是为了追求极致的性能，而是为了应对数据中心的经济账和可靠性账。

未来，随着AI算力的持续爆发，数据中心的电力需求还会继续增长，供电架构还会继续升级，电流传感器的性能要求还会继续提高。

��� 技术选择题答案：B（20-50kHz）。你答对了吗？新一代SiC已经提升到100kHz+，这就是为什么我们需要进行带宽升级的原因！

��� 踩坑经验征集

1. 你的数据中心在UPS电流传感器选型过程中，遇到过哪些坑？

2. 是否遇到过因带宽不足导致的SOC估算偏差问题？是如何解决的？

3. 在高压直流架构下，隔离性能方面有哪些经验可以分享？

4. 对于成本和性能的平衡，你有哪些选型技巧？

欢迎在评论区分享你的踩坑经验和解决方案，让更多工程师少走弯路！
