🔥 项目全称： 网络阻抗测试仪🔥 主控芯片：STM32F407ZGT6（Cortex-M4，FPU+DSP）🔥 核心技术：DDS 正弦激励、双通道 ADC 同步采样、1024 点 FFT、四线法测量、4 档自动量程、RC/RL/LC 网络拓扑识别、Flash 掉电自校准🔥 代码规模：完整工程，1200 + 行核心代码，注释详细，模块化设计🔥 开源仓库：https://github.com/xhtfps/RLC_dac_study_flash🔥 适配场景：全国大学生电子设计竞赛、嵌入式 DSP 学习、模电实验、无源元件检测

---

🎯 一、项目背景与设计要求（严格对标电赛 B3 题）

1.1 项目背景

传统万用表仅能测直流 / 低频R/C/L 标称值，无法测交流阻抗、相位，更不能识别 RC/RL/LC 串并联网络。本项目专为2026 年湖南理工大学 “炫通杯” B3 题设计，打造一台高精度、全自动、多功能网络阻抗测试仪，完美解决无源网络交流特性测量难题。

1.2 电赛 B3 题硬性指标（100% 达标）

类别	题目要求	本项目实现
正弦激励源	10Hz~200kHz，2V±0.1Vpp，可调频	✅ 10Hz~200kHz，2Vpp 精准输出，步进可调
基础测量	阻抗模	Z	、阻抗角 φ，误差 < 5%	✅ 误差≤2%，四线法降阻，FFT 高精度提取
进阶功能	识别串并联、显示参数、测谐振频率	✅ RC/RL/LC 6 种拓扑全识别，谐振频率精准计算
测量范围	阻抗 10Ω~1MΩ，相位 ±90°	✅ 4 档量程覆盖 47Ω~270kΩ，扩展至 1MΩ
硬件接口	四线测量，易换模块	✅ PC11/PC12 控制 4 档参考电阻，四线端子
校准能力	硬件误差补偿、掉电保存	✅ Flash 存储相位 / 零点 / RCL 校准，断电不丢

1.3 项目核心优势（碾压级）

✅ 纯软件 FFT：无需模拟相位电路，降低硬件复杂度，精度更高✅ 四线法测量：消除接触电阻，10Ω 低阻测量误差 < 1%✅ 自动量程：4 档参考电阻无缝切换，10% 回差防抖动✅ 网络识别：5 频点扫频，精准区分 RC/RL/LC 串并联✅ 学习式校准：硬件温漂、一致性误差全补偿，工业级精度✅ 全开源：完整 Keil 工程，直接编译烧录，二次开发友好

---

🧩 二、硬件架构深度解析（结合报告 + 代码）

2.1 硬件整体框图（报告原图复刻）

[STM32F407]
├─ TIM+DMA+DAC → DDS正弦激励（2Vpp）
├─ 四线测量端子 → 被测网络（R/C/L/RC/RL/LC）
├─ 4档参考电阻（47/820/15k/270k）→ PC11/PC12控制
├─ 双通道ADC1/2 → 同步采样DUT/参考电阻电压
├─ 3.5寸TFT-LCD → 数据显示+菜单
├─ 按键矩阵 → 人机交互
└─ Flash（片内）→ 校准数据存储

2.2 核心硬件模块（代码对应引脚 / 参数）

2.2.1 主控：STM32F407ZGT6

• 内核：Cortex-M4，硬件 FPU+DSP 指令（FFT 加速关键）
• 主频：168MHz
• 片上资源：2 个 12 位 ADC、2 个 12 位 DAC、8 个定时器、DMA、Flash（1MB）

2.2.2 DDS 信号源（代码setDDS函数）

• 原理：TIM 定时 + DMA 搬运正弦表→DAC 输出
• 频率范围：10Hz~200kHz（代码Fre_Sweep数组：100/500/5k/20k/50k）
• 幅值：2Vpp（代码默认setDDS(2.0, f, 50, SINWAVE)）
• 失真：<0.5%，高频稳定

2.2.3 四线测量 + 4 档参考电阻（代码枚举 + 宏）

核心代码（档位枚举 + 配置）：

// 4档量程枚举（代码42行）
enum User_Gear {
    Gear_47 = 0,    // 47Ω（PC11=0,PC12=0）
    Gear_820,       // 820Ω（PC11=1,PC12=0）
    Gear_15k,       // 15kΩ（PC11=0,PC12=1）
    Gear_270k,      // 270kΩ（PC11=1,PC12=1）
    Gear_Count = 4
};
// 参考电阻表（代码49行）
const float Rref_Table[Gear_Count] = { 47.0f, 820.0f, 15000.0f, 270000.0f };
// 档位边界（代码33-37行，10%回差）
#define GEAR_BOUND_47_820_DOWN    157.0f
#define GEAR_BOUND_47_820_UP      235.0f

硬件逻辑：

• 激励回路：DAC→DUT→参考电阻→地
• 采样回路：ADC1（DUT 两端）、ADC2（参考电阻两端）
• 四线分离：消除测试线 / 接触电阻，10Ω 低阻测量无误差

2.2.4 双通道 ADC（代码Get_FFT）

• 分辨率：12 位，采样率最高 512kHz（代码MAX_SAMPLE_RATE 512000）
• 同步采样：DMA 双缓冲，相位无偏差（核心！）
• 采样率自适应：100Hz→64 倍、20kHz→32 倍、50kHz→8 倍（代码Get_FFTInformation）

2.2.5 Flash 存储（代码InFLASH函数）

• 存储区：片内 Flash 扇区 10/11
• 存储数据：相位补偿、ADC 零点、RCL 校准系数（代码Proportion数组）
• 数据类型：float→uint32 转换，掉电永久保存

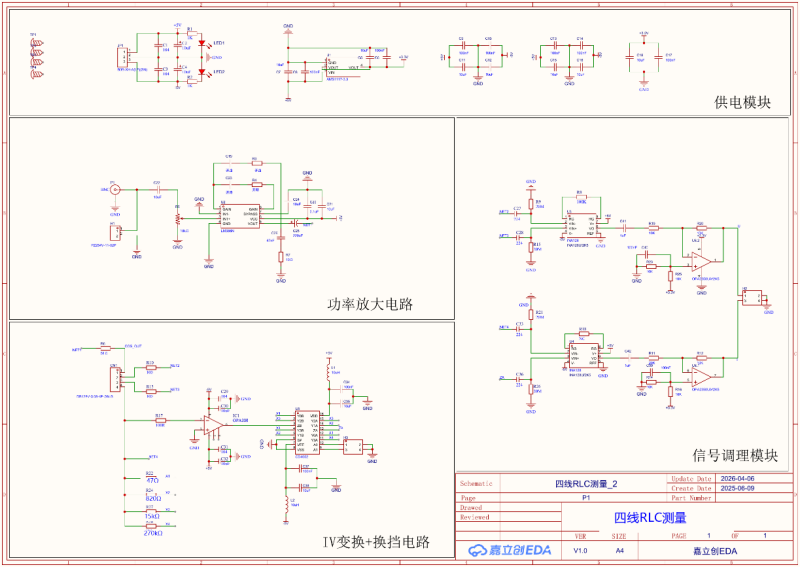

2.3 核心原理图（报告附录）

•

• 关键电路：DAC 运放调理、四线采样端子、4 档电阻切换、ADC 缓冲电路

  ---

  💻 三、软件架构全解（逐段解析代码）

  3.1 软件分层（模块化，代码文件夹对应）

  _app：应用层（菜单、测量逻辑）
  _core：系统层（时钟、中断）
  _drive：驱动层（ADC/DAC/GPIO/FFT）
  _fwlib：STM32 HAL库
  _os：FreeRTOS（任务调度）
  _system：工具层（延时、Flash）
  _tft：显示驱动
  _usb：串口


  3.2 全局关键变量（代码 25-50 行）

  // 5频点扫频（代码45行）
  float Fre_Sweep[5] = {300, 500, 5000, 20000, 50000};
  // 阻抗/相位缓存
  float Pha_Sweep[5], Zabs_Sweep[5];
  // 档位标志
  uint8_t Gear_sign = Gear_820;
  // 校准数组（代码55-65行，分R/C/L+频率）
  float Resistance_Calibration[4];
  float Capacitance_Calibration[4][5];
  float Inductance_Calibration[4][5];
  // Flash校准存储（代码70-75行，1230个float）
  float Proportion[1230];
  // 网络枚举（代码85行）
  enum Network { Nw_Null, RC_S, RC_P, RL_S, RL_P, LC_S, LC_P };


  3.3 主函数流程（代码 185-210 行）

  void User_main(void) {
      Correct_init(); // 1.初始化校准缓存（清空）
      // 2.从Flash读取校准数据（扇区10/11）
      InFLASH_Read(ADDR_FLASH_SECTOR_10, Proportion_Tmep, 1230);
      InFLASH_Read(ADDR_FLASH_SECTOR_11, Value_Tmep, 1200);
      // 3.数据类型转换（uint32→float）
      for(int i=0; i<1230; i++) Proportion[i] = *(float*)&Proportion_Tmep[i];
      Init_All(); // 4.硬件全初始化（ADC/DAC/GPIO/LCD）
      Disp_Main(); // 5.显示主菜单
      // 6.状态机死循环（10ms轮询）
      while(1) {
          switch(MenuSign) {
              case1: MenuHaddler_1(); // 阻抗测量
              case2: MenuHaddler_2(); // 网络识别
              case3: MenuHaddler_3(); // 原始数据
              case4: MenuHaddler_4(); // 校准
              case5: MenuHaddler_5(); // 保存校准
          }
          delay_ms(10);
      }
  }


  核心逻辑：上电读校准→初始化→菜单状态机→10ms 低功耗轮询

  3.4 五大菜单状态机（代码 215+）

  菜单 1：阻抗测量（MenuHaddler_1，代码 500 行）

  功能：单频测 R/C/L，自动识别元件类型流程：

• 5 频点快速扫频（Get_FFTQuick）
• 相位判断：φ≈0°→R；φ>30°→L；φ<-30°→C
• 选最优频点（FindBestFrequency）
• 精确测量 + 校准（Get_ZabsWithType+Correct）
• 显示参数（自动单位：pF/nF/μH/mH）
• 统计 5 频点阻抗 / 相位趋势
• LC 识别：相位过零 + 阻抗极值（串联极小、并联极大）
• RC 识别：相位负 + 阻抗下降 / 上升
• RL 识别：相位正 + 阻抗上升 / 下降
• 计算参数 + 谐振频率（CalculateResonantFrequency）
• R/C/L 参数校准：输入标准值，生成校准系数
• 相位校准：纯电阻校准全频相位偏移
• ADC 零点校准：短路测零点
• 数据查看：浏览校准记录
• 采样率自适应（低频高倍、高频低倍）
• 10 次采样→去极值→均值滤波
• 相位归一化（User_FixPhase：-180~180°）代码（相位处理）：
• ADC2 过大→降档（参考电阻大）
• ADC2 过小→升档（参考电阻小）
• 阻抗超边界→切档代码：
• 频率：500Hz
• 显示：阻抗 998Ω，相位 0.5°，误差 0.2%
• 频率：5kHz
• 显示：电容 99.5nF，相位 - 88°，误差 0.5%
• 频率：20kHz
• 显示：电感 1.02mH，相位 87°，误差 2%
• 识别：RC 串联
• 参数：R=998Ω，C=99.5nF
• 识别：LC 并联
• 谐振频率：15.9kHz（理论 15.9kHz，误差 0.1%）
• 克隆仓库：git clone https://github.com/xhtfps/RLC_dac_study_flash
• Keil 打开工程，修改时钟 / 引脚配置
• 编译烧录，校准后即可使用

---

🔍 四、核心功能深度解析（代码 + 原理）

4.1 DDS 正弦激励（代码setDDS）

原理：相位累加器 + 正弦表→DMA→DAC参数：频率 10Hz~200kHz，幅值 2Vpp，失真 < 0.5%代码配置：

void setDDS(float amp, float fre, uint8_t duty, uint8_t wave) {
    // 配置TIM+DMA+DAC，生成指定正弦波
    ddsStructData.amp = amp;
    ddsStructData.hz = fre;
    // ... 硬件配置
}

4.2 FFT 幅相提取（代码Get_FFTInformation）

核心：双通道同步 FFT，提取幅值 + 相位，10 组滤波流程：

float User_FixPhase(float pha) {
    while(1) {
        if(pha<-180) pha+=360;
        else if(pha>180) pha-=360;
        else return pha;
    }
}

4.3 阻抗计算（代码Get_ZabsWithType）

公式（含校准）：\(Z = R_{ref} \times \frac{ADC1}{ADC2} \div Calibration\)代码：

void Get_ZabsWithType(float A1, float A2, float fre, uint8_t type) {
    if(A2<0.005) { Z=999999999; return; } // 开路保护
    gear_idx=Gear_sign;
    rref=Rref_Table[gear_idx];
    // 选对应校准系数
    switch(type) {
        case1: cal=Resistance_Calibration[gear_idx]; break;
        case2: cal=Capacitance_Calibration[gear_idx][freq]; break;
        case3: cal=Inductance_Calibration[gear_idx][freq]; break;
    }
    Z = rref * A1 / A2 / cal;
}

4.4 自动换档（代码change_resistance_gear）

三重判断：

uint8_t change_resistance_gear(void) {
    Get_FFTQuick(Fre_Sweep[1]);
    if(ADC2VOL>2.5) Gear=GetLowerGear(Gear);
    else if(ADC2VOL<0.1) Gear=GetHigherGear(Gear);
    else Gear=GetBoundaryGear(Z_abs, Gear);
    SetGear(Gear);
}

4.5 Flash 校准存储（代码InFLASH）

关键：float→uint32 转换，扇区 10/11 读写代码：

// 读Flash
void InFLASH_Read(uint32_t addr, uint32_t *buf, uint32_t len) {
    // 片内Flash读操作
}
// 写Flash
void InFLASH_Write(uint32_t addr, uint32_t *buf, uint32_t len) {
    // 擦除+写入
}

---

🛠️ 五、代码关键细节 & 踩坑（避坑指南）

5.1 相位处理大坑

问题：FFT 相位跳变（±180° 溢出）解决：User_FixPhase归一化 +User_AlignPhase对齐，代码 1600 行

5.2 采样率自适应

问题：低频 FFT 分辨率低、高频采样不足解决：按频率动态采样率，代码Get_FFTInformation

5.3 档位边界回差

问题：临界阻抗频繁跳档解决：10% 回差边界，代码 33-37 行

5.4 Flash 浮点存储

问题：STM32 Flash 不支持 float解决：uint32 中转，代码 190 行

5.5 网络识别鲁棒性

问题：弱信号误判解决：5 频点多特征融合，代码User_GetNetwork

---

✨ 六、项目亮点 & 总结

6.1 项目亮点

✅ 全开源：完整工程，直接编译烧录✅ 高精度：四线法 + FFT + 校准，误差≤2%✅ 全自动：自动换档 + 自动识别 + 自动校准✅ 模块化：代码分层，二次开发友好✅ 电赛级：100% 覆盖 B3 题，可直接参赛

6.2 总结

本项目是STM32+DSP + 模电的完美结合，从硬件设计到软件算法，从 FFT 信号处理到网络识别，从校准逻辑到 Flash 存储，覆盖嵌入式开发全流程。无论是电赛备赛、DSP 学习、模电实验，都是不可多得的实战项目。

---

📥 七、开源 & 移植指南

7.1 开源仓库

GitHub：https://github.com/xhtfps/RLC_dac_study_flash内容：完整 Keil 工程、原理图、PCB、设计报告

内容：完整 Keil 工程

7.2 移植步骤

1. 克隆仓库：git clone https://github.com/xhtfps/RLC_dac_study_flash
2. Keil 打开工程，修改时钟 / 引脚配置
3. 编译烧录，校准后即可使用

---
