主题11：分层思想——OSI模型的现实映射

• 核心问题：每个协议栈如何分层？软硬件边界在哪？
• 串联领域：蓝牙（HCI层分割主机/控制器）→ Wi-Fi（MAC/PHY分离）→ USB（功能层、设备层、总线接口层）→ CAN（物理层、数据链路层）

---

OSI模型的基本逻辑

从一个根本矛盾开始

不妨琢磨一件事：为什么我们能在嘈杂的咖啡厅里用Wi-Fi上网，而数据却不会乱成一锅粥？为什么手机蓝牙连接耳机时，即使旁边也有其他蓝牙设备，你的音乐依然流畅？答案藏在通信系统的“分层”思想里。

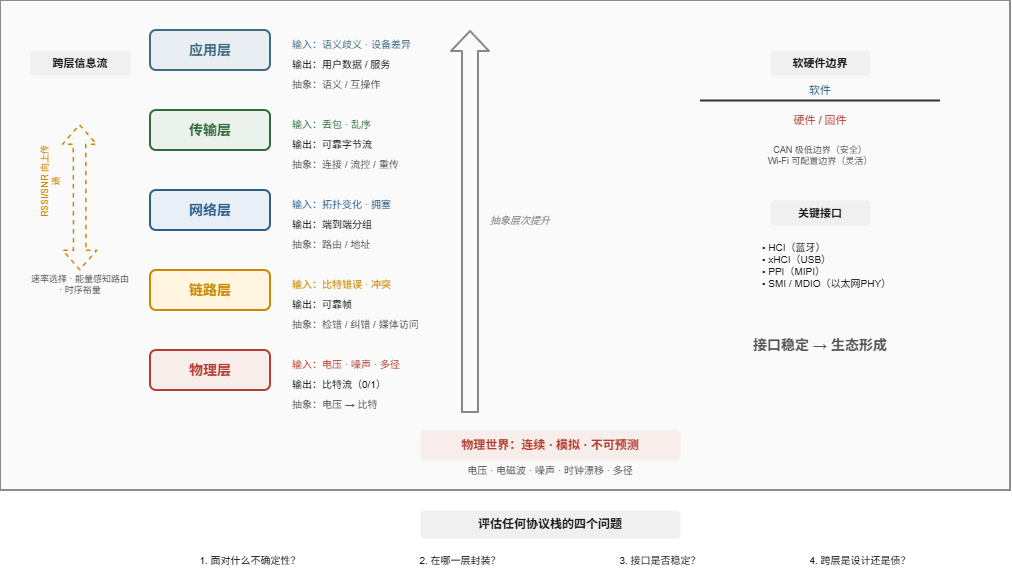

任何一个通信系统都面临一个根本矛盾：物理世界是连续的、模拟的、不可预测的，而我们需要的是离散的、数字的、确定的结果。 电磁波会衰减、反射、干扰；导线有电阻、电容、电感；时钟有漂移；信号有噪声。这些物理现象无法被消除，只能被“封装”——让上层逻辑永远不必面对它们。

分层的本质，就是建立一道又一道的抽象边界，每一层都在下一层的不确定性之上，构建一个更确定的虚拟世界。

物理层面对的是“电压是多少？”——那是模拟的、模糊的；链路层面对的是“这个比特是否正确？”——已经是数字的、可校验的；网络层面对的是“数据如何到达目的地？”——关心的是路径而非信号；应用层面对的是“这个数据是什么意思？”——关心的是语义而非传输。每一层都在屏蔽下层的混乱，向上层呈现一个更规整的界面。

从这个视角看，理解一个协议栈的分层，就是理解它在哪个层次、用何种方式、将何种不确定性封装了起来。这是我们今天要一起探讨的核心。

一、分层的核心矛盾：确定性与灵活性的取舍

所有协议栈的设计都在回答同一个问题：哪些东西必须固化，哪些东西可以灵活？

固化的部分，是“确定性需求”——它要求时间上可预测、行为上可验证、失败时可追溯。这通常意味着硬件化、状态机固化、时序精确到微秒级。灵活的部分，是“策略性需求”——它需要适应不同应用、不同环境、不同厂商的差异化。这通常意味着软件化、可配置、可升级。

一个协议栈的软硬件边界，本质上就是“确定性”与“灵活性”之间的分割线。

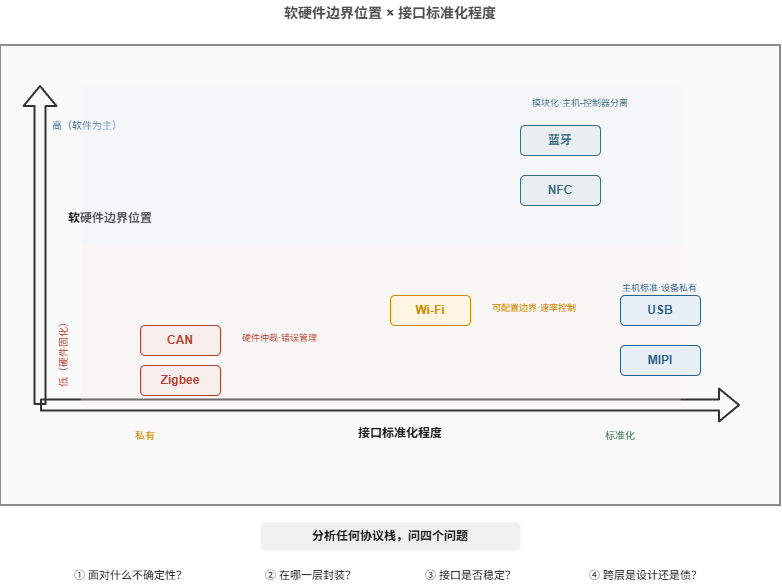

把这套框架应用到各个协议栈，就能看出它们的分层逻辑。我们整理了一个表格，你可以清晰地看到不同协议栈在这条线上各自的选择：

协议栈	固化在硬件/固件的确定性	保留在软件的灵活性	边界的本质
CAN	位时序、仲裁、错误重传、CRC校验	应用层协议（CANopen/J1939）	确定性压倒一切——汽车的安全要求将时间关键功能全部硬件化
蓝牙	跳频、连接事件调度、加密引擎	服务发现、应用框架（GATT）、策略配置	模块化优先——通过HCI分割，让主机和控制器可以独立演进
Wi-Fi	CSMA/CA退避、ACK响应、帧聚合调度	速率选择、漫游决策、节能策略	灵活性与效率的权衡——Soft MAC允许驱动升级，Full MAC追求极致能效
USB 3.0	链路训练、8b/10b编码、流量控制	传输调度、设备枚举、类驱动	高速串行的代价——物理层复杂状态机必须硬件化，上层保持设备类兼容
MIPI	HS/LP模式切换、差分驱动、时钟恢复	像素格式转换、虚拟通道管理	统一物理层+专用应用层——PPI边界使物理层IP可以复用给不同应用
Zigbee	CSMA-CA、信标管理、帧确认	Mesh路由、地址分配、应用集群（ZCL）	底层复用+上层扩展——复用IEEE 802.15.4，聚焦网络层和应用层

这里有一个关键的洞察：边界的位置不是由技术本身决定的，而是由**应用场景的“容忍度”**决定的。

• CAN的场景是汽车——如果通信失败，后果可能是安全风险。因此它的边界极低（只有两层），几乎所有关键功能都固化。
• Wi-Fi的场景是消费电子——连接失败最多是缓冲一下，因此它允许Soft MAC，让厂商可以通过驱动升级来修复问题。
• USB的场景是外设——用户能接受插拔重试，因此它的边界在主机端标准化，设备端留给了厂商自由度。

这意味着：当你在设计或选择一个协议时，真正的问题是——你能容忍多大的不确定性？

二、接口的本质：生态的分界点

如果说分层是“纵向切割”，那么接口就是“切割的刀痕”。一个接口的稳定与否，决定了生态能否形成。

接口不仅是技术边界，更是经济边界。 当接口被标准化后，产业链就沿着这条边界分裂为两个独立的市场：边界之上，是软件、应用、服务；边界之下，是硬件、芯片、模组。

• 蓝牙的HCI接口之上，是Android/iOS的蓝牙协议栈和无数应用开发者；HCI之下，是Nordic、TI、Dialog等芯片厂商的竞争。
• USB的xHCI之上，是操作系统和设备类驱动；xHCI之下，是Intel、AMD、ASMedia等主机控制器厂商。
• MIPI的PPI之上，是摄像头和显示屏的协议层实现；PPI之下，是D-PHY、C-PHY、A-PHY等物理层IP供应商。

接口的稳定，决定了产业分工的可能。 当接口频繁变动，上下游无法独立演进；当接口完全私有，生态就被锁定在单一厂商。这也是为什么USB 3.0要统一为xHCI——在USB 2.0时代，UHCI、OHCI、EHCI三种主机控制器接口并存，操作系统要为每种写驱动，芯片厂商也要为每种做兼容测试。xHCI的出现，本质上是用接口的统一，换取生态的效率。

但接口的稳定不是免费的。越稳定的接口，意味着越多的妥协——它必须足够抽象，以屏蔽下层的变化；它必须足够通用，以支持上层的多样性。HCI接口从蓝牙1.0到5.3基本保持稳定，但这也意味着它无法针对BLE做极致优化（比如BLE的连接事件间隔是后来通过HCI扩展命令添加的）。这种“稳定与演进”的张力，是接口设计的永恒主题。

三、跨层：为性能而局部违反分层

如果分层是“理想”，那么跨层就是“现实”。没有任何一个实际系统是严格遵循分层的——为了性能、为了功耗、为了实时性，信息必须在层间以受控的方式流动。

跨层的本质，是用架构的“局部违规”换取系统的“全局优化”。

• Wi-Fi的速率控制：严格分层下，MAC层不应该知道PHY层的信号质量；但如果不让MAC层知道RSSI，速率选择就只能靠丢包率推测，既慢又不准。因此，所有Wi-Fi驱动都会将PHY层的RSSI、SNR、误码率等信息向上传递，让速率控制算法做更优的决策。
• Zigbee的能量感知路由：严格分层下，NWK层不应该知道MAC层的剩余电量；但如果不让NWK层知道，路由就可能频繁经过低电量节点，导致网络快速分裂。因此，能量信息被允许跨层传递，以延长网络寿命。
• MIPI的HS/LP切换时序：规范定义的时序最小值（如THS-PREPARE≥145ns）在工程中往往不够用，因为不同SoC的PLL锁定时间、不同PCB的走线长度都会引入偏差。实际设计中，协议层需要为物理层预留额外裕量（如提升到215ns），以保证跨平台兼容。

值得思考的是：这些跨层设计并没有破坏分层架构，而是成为分层架构的“必要补丁”。它们被规范化、被文档化、被封装成标准接口的一部分——跨层不是漏洞，而是设计。

这表明：分层架构的生命力，不在于它能否杜绝跨层，而在于它能否将跨层行为规范化，使其成为可管理、可预测的“例外”。

四、演进：分层架构的适应能力

一个分层设计是否成功，最终要看它能否在保持接口稳定的前提下，支撑底层技术和上层应用的双向演进。

• CAN的演进是经典案例。传统CAN（1Mbps，8字节数据）到CAN FD（数据段8Mbps，64字节），再到CAN XL（10+Mbps，2048字节），物理层基本保持稳定（仍是差分信号、显性/隐性位），数据链路层做了扩展（增加FD标志、扩展数据场），但上层协议（CANopen、J1939）完全无需修改。这种“下层渐变、上层不变”的能力，正是分层架构的价值。
• USB的演进同样体现了这一点。USB 2.0到USB 3.0，物理层从单端+差分变为全双工差分，链路层从轮询变为异步，协议层从半双工变为全双工——但设备类驱动（MSC、HID、Audio）基本保持不变。用户插入USB 3.0 U盘，看到的仍然是/dev/sda。这是抽象的力量——底层革命性地变化，上层毫无感知。
• 蓝牙的演进则是另一种模式：BR/EDR和BLE在物理层和链路层差异巨大，但HCI接口同时支持两者，主机协议栈可以根据需要选择使用哪种模式。这种“共存”而非“替换”的演进方式，让蓝牙生态能够平滑地引入低功耗场景，同时保持对传统音频设备的兼容。

演进的能力，归根结底取决于接口的抽象层次。接口抽象得越高（越靠近应用），底层越自由，但上层越笨重；抽象得越低（越靠近物理），上层越精细，但底层越受限。找到合适的抽象层次，是分层设计的核心艺术。

写在最后：一个统一的思维框架

现在，我们可以尝试将所有讨论整合为一个统一的框架——用于理解和评估任何协议栈的分层设计。

这个框架包含四个层次的问题：

第一层：场景定性

• 这个系统要处理什么类型的不确定性？（电磁干扰？介质竞争？设备多样性？用户行为？）
• 对确定性的要求有多高？（安全关键？实时必须？还是尽力而为？）

第二层：边界定位

• 确定性要求最高的功能是什么？（时序？仲裁？错误恢复？）——这些应该固化在硬件/固件。
• 策略性要求最高的功能是什么？（配置？发现？适配？）——这些应该保留在软件。
• 边界划在哪里？接口是否标准化？

第三层：跨层设计

• 哪些信息需要在层间“违规”传递？（信号质量？电量？应用意图？）
• 这些跨层行为是否被规范化？还是成为隐性的技术债？

第四层：演进潜力

• 接口的抽象层次是否合适？（太高层会锁死创新，太低层会破坏兼容。）
• 当底层技术革命时，上层需要改变吗？
• 当上层应用进化时，底层需要感知吗？

用这个框架重新审视我们讨论过的协议，你会发现它们的选择背后都有逻辑：

• CAN选择了“极低边界”——因为它面对的是汽车这个“高确定性需求”的场景，安全压倒一切。
• Wi-Fi选择了“可配置边界”——因为它面对的是消费电子这个“高灵活性需求”的场景，产品迭代速度压倒一切。
• USB选择了“主机端标准、设备端私有”的边界——因为它面对的是“生态统一但设备多样”的场景，即插即用压倒一切。
• MIPI选择了“统一物理层、专用应用层”的边界——因为它面对的是移动设备内部“高带宽、低功耗、多外设”的场景，复用压倒一切。

---

回到最初的问题：分层思想到底是什么？

它不只是OSI模型的七层划分，不只是TCP/IP的协议栈结构。它是一种处理复杂系统的通用方法论：

承认不确定性，但通过抽象将其隔离；承认跨层的必要，但通过规范将其管理；承认演进的必然，但通过接口将其支撑。

理解一个协议栈的分层，关键是回答四个问题：它面对什么不确定性？在哪一层封装这种不确定性？用什么接口保证封装不泄露？当不确定性变化时，分层结构能否保持稳定？

这些问题没有标准答案——CAN的答案和Wi-Fi的答案不同，USB的答案和MIPI的答案也不同。但它们背后的问题框架是相同的。

当你掌握了这个框架，再看任何新的通信协议，你都会本能地问：它的边界在哪？它封装了什么不确定性？它的接口稳定吗？它的跨层设计是智慧还是债？

---

协议栈设计的分析框架

每个协议栈如何分层？软硬件边界在哪？

一个值得关注的系统设计差异在于：同样是通信协议，为什么CAN总线的软硬件边界那么“低”——几乎把链路层都塞进了硬件，而Wi-Fi却可以在“Full MAC”和“Soft MAC”之间灵活切换？为什么蓝牙一定要用HCI把主机和控制器切开，而Zigbee却允许厂商私有接口？这些选择背后，其实有一套统一的逻辑。

所有通信协议栈的设计，都在回答同一个核心问题：如何将物理世界的不确定性，逐层封装为上层逻辑的确定性？

这个问题的答案，可以分解为四个子问题。它们构成了我们分析任何协议栈的统一框架：

1. 确定性与灵活性的分割：哪些功能必须固化在硬件/固件中以保证确定性？哪些功能保留在软件中以支持灵活性？
2. 接口的生态边界：软硬件边界在哪里？这个边界是否被标准化？它如何影响产业分工？
3. 跨层的必要妥协：严格分层在哪些地方被“违规”？这些跨层行为如何被规范化？
4. 演进的能力：分层架构能否支撑底层技术和上层应用的双向演进？

这篇文章，我们就用这个框架来“解剖”七种常见的协议栈：蓝牙、Wi-Fi、USB、NFC、Zigbee、MIPI、CAN。你会发现，分层不是固定规则，而是不同场景下的工程取舍——理解了这些取舍，你就能看懂任何一个新协议栈的“骨架”。

第一部分：确定性与灵活性的分割——软硬件边界的位置

核心要点

软硬件边界的位置，由场景对“确定性”的要求强度决定。

• 确定性要求越高（安全关键、实时必须），边界就越低，更多功能固化在硬件里。
• 灵活性要求越高（产品迭代快、需要适配多种场景），边界就越高，更多功能保留在软件里。

CAN：确定性压倒一切

CAN的场景是汽车——制动、转向、引擎控制。通信失败可能意味着安全风险。所以CAN的软硬件边界极低：

层次	实现	功能
物理层	收发器芯片	差分信号转换（CAN_H/CAN_L）、共模抑制、总线保护
数据链路层	控制器硬件（集成在MCU）	位时序管理（采样点精度）、非破坏性仲裁、CRC校验、错误计数、自动重传

边界位置：CAN控制器与收发器之间，通过TXD/RXD两根信号线连接。

为什么这样划分？ 仲裁必须在位级别完成——每个节点在发送ID的同时监听总线，如果监听到更高的优先级，立即退出。这个时间窗口是微秒级的，任何软件介入都会破坏实时性。错误处理（TEC/REC计数器、总线关闭状态）完全由硬件状态机维护，不依赖CPU。自动重传机制保证在总线空闲时立即重发，延迟可预测。

代价：上层协议（CANopen、J1939）必须由软件实现，且各行业标准不互通。

Wi-Fi：灵活性与效率的权衡

Wi-Fi的场景是消费电子——连接失败最多导致视频缓冲一会儿，用户能接受。所以Wi-Fi提供了可配置的软硬件边界：

模式	硬件/固件实现	软件（驱动）实现	适用场景
Full MAC	CSMA/CA退避、ACK响应、帧聚合调度、加密引擎	管理帧处理、漫游决策、上层协议栈	手机、IoT设备（功耗敏感）
Soft MAC	PHY调制解调、CCA空闲信道评估	退避算法、重传队列管理、速率选择	实验性驱动、USB网卡（灵活性优先）

边界位置：MAC与PHY之间，但具体分割点可调。

为什么有两种模式？ Full MAC把时间关键的退避和ACK处理固化在硬件/固件中，主机CPU可以深度休眠，适合电池供电设备。Soft MAC允许驱动通过升级来修复bug、支持新标准（比如从802.11n到802.11ac的速率控制），适合需要快速迭代的USB网卡。

代价：Soft MAC模式下，主机CPU需要处理退避计时（微秒级），可能导致实时任务被抢占。

USB：主机端标准 vs 设备端私有

USB的场景是外设连接——即插即用是核心需求。因此主机端边界高度标准化，设备端留有余地。

USB 2.0：

侧	实现	功能
主机侧	EHCI/UHCI/OHCI控制器（硬件）+ 驱动	事务调度、帧生成、根集线器管理
设备侧	设备控制器（硬件）+ 固件	响应标准请求（GET_DESCRIPTOR）、端点管理、功能逻辑

边界位置：主机侧通过HCI（UHCI/OHCI/EHCI）标准化；设备侧厂商私有。

USB 3.0的演进：USB 3.0将主机侧统一为xHCI，并将总线接口层细化为三层：

层	实现	功能
物理层	硬件	8b/10b编码、串行解串、时钟恢复、信号均衡
链路层	硬件	链路训练状态机（LTSSM）、流量控制、U0/U1/U2/U3电源状态管理
协议层	硬件+固件	包格式、ACK/NAK、端点管道管理
设备层/功能层	驱动+固件	设备枚举、类驱动（MSC/HID/Video）

为什么这样细化？ 5Gbps全双工链路的链路训练和电源状态切换（U1恢复<1μs）必须硬件化。xHCI统一了主机端接口，结束了UHCI/OHCI/EHCI并存的碎片化。

MIPI：统一物理层 vs 专用应用层

MIPI的场景是移动设备内部——摄像头、显示屏、传感器需要共享物理层IP，但各自应用逻辑不同。

层	实现	功能
物理层	D-PHY/C-PHY/A-PHY硬件	HS/LP双模式、差分驱动、时钟恢复、状态机
协议层	CSI-2/DSI硬件+固件	封包格式（长/短包）、虚拟通道、ECC/CRC
应用层	驱动+固件	像素格式转换、DCS命令集

边界位置：通过**PPI（PHY Protocol Interface）**标准化，使同一物理层IP可以复用在CSI和DSI上。

D-PHY的双模式设计体现了确定性与灵活性的分割：

模式	用途	电气特性	实现
HS（High-Speed）	大数据量传输	差分信号，200mV摆幅，80Mbps-4.5Gbps	硬件
LP（Low Power）	控制命令传输	单端信号，1.2V摆幅，<10Mbps	硬件+固件

状态切换时序（LP-11 → LP-01 → LP-00 → HS）由硬件状态机管理，但切换裕量（THS-PREPARE从145ns提升到215ns）需要协议层与物理层协同。

蓝牙：模块化的典范

蓝牙的场景是个人局域网——主机（手机）和控制器（蓝牙芯片）可能来自不同厂商，因此需要标准化的分割。

侧	实现	功能
控制器	硬件+固件	跳频、连接事件调度、链路层状态机、加密引擎
主机	软件（驱动+协议栈）	L2CAP（协议复用）、ATT/GATT（BLE应用框架）、RFCOMM（串口模拟）、SMP（安全管理）

边界位置：HCI（主机控制器接口），可通过UART、USB、SDIO承载。

为什么这样划分？ 控制器处理所有时间敏感操作：跳频（每625μs一次）、连接事件调度、加密引擎。主机处理策略性操作：服务发现、连接参数协商、应用逻辑。HCI标准化使手机厂商可以采购不同供应商的蓝牙芯片，只需保证HCI兼容。

BLE的低功耗设计依赖于这种分割：控制器可在主机深度休眠时维持广播/扫描，仅在必要时（如收到数据）通过HCI唤醒主机。

NFC：近场通信的边界

NFC的场景是极短距离（<10cm）通信，支持三种模式（读卡器、卡模拟、点对点），需要统一的主机-控制器接口。

侧	实现	功能
控制器（NFCC）	硬件+固件	13.56MHz调制解调、防冲突机制、帧生成/校验、低功耗轮询
主机	软件	LLCP（逻辑链路控制）、NDEF（数据格式）、安全单元路由管理

边界位置：NCI（NFC控制器接口），通常通过UART、I2C、SPI承载。

与蓝牙HCI对比：两者都是标准化主机-控制器接口，但NCI更简化（NFC只有三种工作模式，蓝牙有数十种状态）。

Zigbee：底层复用与上层扩展

Zigbee的场景是低功耗Mesh网络，其分层策略是“站在巨人肩膀上”——复用IEEE 802.15.4作为底层，聚焦上层网络和应用。

层	实现	功能
PHY/MAC	IEEE 802.15.4硬件/固件	CSMA-CA、信标管理、帧确认、16位地址
网络层（NWK）	软件	AODVjr路由、网络形成、地址分配、邻居表管理
应用层（APL）	软件	APS（数据分段重组）、ZDO（设备发现）、ZCL（集群库）

边界位置：PHY/MAC与NWK之间，但接口由芯片厂商私有定义（如TI的Z-Stack API、Silicon Labs的EZSP）。

为什么没有标准化接口？ Zigbee节点通常是单芯片方案（MCU+射频），不像蓝牙那样需要主机与控制器分离。厂商私有接口允许芯片厂商优化功耗和内存占用（Zigbee节点通常只有几KB RAM）。

跨层优化：能量感知路由允许MAC层的剩余电量信息向上传递到NWK层，避免经过低电量节点，延长网络寿命。

第二部分：接口作为生态边界

核心要点

接口不仅是技术边界，更是经济边界。 当接口被标准化，产业链就沿着这条边界分裂为两个独立的市场。

接口	协议	边界以上	边界以下	生态效果
HCI	蓝牙	主机协议栈（L2CAP/GATT）、应用	蓝牙控制器（链路层/PHY）	手机厂商可采购不同供应商的蓝牙芯片
xHCI	USB 3.0	USB核心驱动、设备类驱动	USB主机控制器硬件	操作系统统一驱动，芯片厂商竞争
PPI	MIPI	CSI-2/DSI协议层	D-PHY/C-PHY物理层	物理层IP可复用给不同应用
NCI	NFC	LLCP、NDEF、安全单元管理	NFC控制器（NFCC）	主机与控制器可来自不同厂商
TXD/RXD	CAN	应用层协议（CANopen/J1939）	CAN控制器+收发器	控制器和收发器可独立选型

接口不标准化的代价

Zigbee的厂商私有接口（如EZSP、Z-Stack API）导致：应用代码移植困难（从TI换到Silicon Labs需要重写底层）；芯片厂商形成生态锁定。但换来的是功耗和内存的极致优化（Zigbee节点可低至0.5μA休眠电流）。

Wi-Fi的Soft MAC模式下，主机-芯片接口由厂商私有定义（如Broadcom的BDC、Qualcomm的QMI），但操作系统通过驱动框架（如Linux的mac80211）提供统一抽象，部分缓解了碎片化。

接口的稳定与演进

HCI从蓝牙1.0到5.3基本保持稳定，但BLE的引入需要扩展命令（如LE连接参数设置），体现了“稳定接口+扩展命令”的设计模式。xHCI从USB 3.0到USB 3.1/3.2再到USB4保持兼容，新特性（如USB 3.2的双通道）通过扩展传输描述符实现。PPI使D-PHY可以升级到C-PHY（三相编码，更高带宽），而CSI-2协议层无需修改。

第三部分：跨层——对严格分层的必要调整

核心要点

所有实际系统都存在跨层交互——这不是对分层思想的否定，而是对其的务实补充。关键在于将这些跨层行为规范化，使其成为可管理的“例外”。

跨层的典型模式

协议	跨层行为	信息流向	为何必要
Wi-Fi	速率控制依赖PHY的RSSI/SNR	PHY → MAC	仅靠丢包率推测速率，慢且不准
Zigbee	能量感知路由	MAC → NWK	避免经过低电量节点，延长网络寿命
USB 3.0	等时传输的微帧调度	设备类驱动 ↔ xHCI	保证音频/视频流不出现欠载或溢出
MIPI	HS/LP切换时序裕量	协议层 → 物理层	不同SoC的PLL锁定时间差异需要补偿
CAN	位时序配置	软件 → 控制器	根据总线长度、振荡器容差计算采样点
蓝牙	连接参数协商	主机 → 控制器	在功耗与响应速度之间权衡

跨层的规范化

Wi-Fi的速率控制算法被封装在驱动中，通过标准API（如cfg80211的sta_set_rates）向上层提供接口。Zigbee的能量感知路由被纳入Zigbee Pro规范，成为标准特性而非厂商私有扩展。MIPI的时序裕量在PPI规范中明确定义，允许设计者根据系统需求调整。USB 3.0的等时传输时间戳信息由xHCI硬件附加到传输描述符，供上层使用。

第四部分：演进——分层架构的适应能力

核心要点

一个分层设计的成败，最终取决于它能否在保持接口稳定的前提下，支撑底层技术和上层应用的双向演进。

演进案例汇总

协议	底层演进	上层稳定性	接口支撑
CAN	CAN FD（8Mbps数据段）→ CAN XL（10+Mbps）	CANopen/J1939无需修改	数据链路层扩展，物理层基本稳定
蓝牙	BR/EDR → BLE → 5.0（LE Audio）	GATT应用框架保持兼容	HCI扩展命令，控制器可同时支持两种模式
Wi-Fi	802.11b → g → n → ac → ax → be	MAC层CSMA/CA核心框架保持	PHY层革命性演进DSSS→OFDM→MIMO→OFDMA，上层网络栈无感知
USB	USB 2.0 → 3.0 → 3.1 → 3.2 → USB4	设备类驱动（MSC/HID）保持兼容	xHCI统一主机接口，双总线架构保证向后兼容
MIPI	D-PHY → C-PHY → A-PHY	CSI-2/DSI协议层保持稳定	PPI标准化，物理层IP可独立升级
NFC	速率提升（106→212→424 kbps）	NDEF格式保持兼容	NCI扩展命令支持新特性
Zigbee	Zigbee Pro → 3.0 → 4.0	ZCL集群库统一（Zigbee 3.0）	PHY/MAC层稳定（IEEE 802.15.4），上层演进

演进的两种模式

模式一：底层革命，上层无感（Wi-Fi、USB）。物理层技术发生根本性变化，但MAC层或设备类驱动保持兼容。用户插入新设备，体验不变。

模式二：共存演进，平滑迁移（蓝牙、CAN）。新旧技术在同一框架下共存（BR/EDR与BLE；CAN与CAN FD）。设备可根据需要选择使用哪种模式。

写在最后：一个统一的知识索引表

下面的表格汇总了七种协议栈的关键特征，作为你日后串联知识体系的索引：

协议	分层数量	软硬件边界	边界接口	确定性vs灵活性的权衡	跨层典型	演进模式
CAN	2层	控制器↔收发器	TXD/RXD	确定性压倒一切，硬件仲裁	位时序配置	共存演进（CAN FD）
蓝牙	2层（主机-控制器）	主机↔控制器	HCI（UART/USB/SDIO）	模块化优先，策略在主机	连接参数协商	共存演进（BR/EDR+BLE）
Wi-Fi	2-3层（MAC可拆分）	MAC↔PHY（可调）	厂商私有+驱动框架	Full MAC（效率）vs Soft MAC（灵活）	速率控制（RSSI→MAC）	底层革命（PHY持续演进）
USB 2.0	3层	主机端HCI标准，设备端私有	EHCI/OHCI/UHCI	即插即用优先	批量传输流控	双总线（USB 3.0兼容）
USB 3.0	5层	xHCI（主机侧统一）	xHCI（内存映射）	高速串行链路硬件化	等时传输微帧调度	底层革命+兼容层
MIPI	3层	物理层↔协议层	PPI	统一物理层，专用应用层	HS/LP切换时序裕量	物理层独立升级
NFC	3-4层	主机↔控制器	NCI（UART/I2C/SPI）	多模式支持	安全单元路由	速率提升
Zigbee	3-4层	PHY/MAC↔NWK	厂商私有	底层复用，上层扩展	能量感知路由	上层统一（Zigbee 3.0）

当你以后再遇到一个新的通信协议，不妨用这个框架去“解剖”它：它面对什么不确定性？在哪一层封装？软硬件边界划在哪？接口是否标准化？有没有跨层的“特例”？它的演进能力如何？这些问题问下来，你就能快速抓住它的设计灵魂。

---

回到最初的问题：分层思想到底是什么？

它不只是OSI模型的七层划分，不只是TCP/IP的协议栈结构。它是一种处理复杂系统的通用方法论：

承认不确定性，但通过抽象将其隔离；承认跨层的必要，但通过规范将其管理；承认演进的必然，但通过接口将其支撑。

理解一个协议栈的分层，关键是回答四个问题：它面对什么不确定性？在哪一层封装这种不确定性？用什么接口保证封装不泄露？当不确定性变化时，分层结构能否保持稳定？

这些问题没有标准答案——CAN的答案和Wi-Fi的答案不同，USB的答案和MIPI的答案也不同。但它们背后的问题框架是相同的。

当你掌握了这个框架，再看任何新的通信协议，你都会本能地问：它的边界在哪？它封装了什么不确定性？它的接口稳定吗？它的跨层设计是智慧还是债？

---

预习·自测清单

1. OSI七层模型中，物理层、数据链路层、网络层、传输层、应用层的核心职责分别是什么？
   提示：物理层（比特→信号）、链路层（帧、介质访问、差错）、网络层（路由、寻址）、传输层（端到端可靠/有序）、应用层（用户数据语义）。

2. 什么是“软硬件边界”？为什么CAN协议将边界放在控制器与收发器之间，而蓝牙放在HCI处？
   提示：确定性要求高的功能（仲裁、位时序）下沉到硬件；策略性功能（服务发现、配置）留在软件。CAN强调实时可靠，蓝牙强调模块化。

3. HCI、xHCI、NCI、PPI分别是什么接口？它们各自属于哪个协议栈？
   提示：HCI（蓝牙主机-控制器）、xHCI（USB 3.0主机控制器）、NCI（NFC控制器）、PPI（MIPI物理层-协议层）。

4. 什么是“Full MAC”和“Soft MAC”？它们分别适用于哪些Wi-Fi场景？
   提示：Full MAC将CSMA/CA、ACK等固化在硬件，功耗低；Soft MAC由驱动实现退避和重传，灵活性高，适合快速迭代。

5. 举例说明至少两种跨层交互（信息在非相邻层之间传递）及其必要性。
   提示：Wi-Fi速率控制利用PHY的RSSI；Zigbee能量感知路由让MAC电量影响NWK路径选择；USB等时传输中驱动与xHCI协同安排微帧。

6. CAN总线的“非破坏性仲裁”是如何工作的？它为什么必须由硬件实现？
   提示：节点同时发送时，逐位比较ID，显性位（0）覆盖隐性位（1），获胜者继续。时间窗口为微秒级，软件无法保证。

7. USB 3.0相比USB 2.0增加了哪几层？这些细化层解决了什么问题？
   提示：增加独立的物理层、链路层、协议层，支持全双工、链路电源管理（U0/U1/U2/U3）、流量控制。

8. 请列举本文中提到的至少三种标准化接口，并说明它们各自带来的生态分工效果。
   提示：HCI（手机SoC与蓝牙芯片分离）、xHCI（操作系统与USB主控分离）、PPI（物理层IP复用）。
