🔷从光子进入Pixel，到最终生成数字图像
🔷CMOS图像传感器首次完整拆解“人眼电子化”过程

去这些年，大家聊手机影像，最爱讨论的往往是：1英寸大底、2亿像素、AI摄影、潜望长焦。

但我最近认真看完这份资料后，最大的感受其实是：今天所有“影像革命”的背后，本质上都是：CMOS Image Sensor（CIS）的革命。

因为无论AI算法再强、ISP再先进，真正决定一张照片底子的，依然是：那个把“光”变成“电子信号”的东西。

而这篇文章最有意思的地方就在于，它并不是单纯讲“摄像头参数”，而是第一次非常系统地把：从Photon（光子）到Image（图像）整个过程彻底拆开了。

包括：

• 光子如何在硅中产生电子

• Pixel为什么是CIS灵魂

• 4T APS为何统治整个行业

• BSI为什么改变手机摄影

• HDR、Global Shutter、SPAD为何对自动驾驶和AR/VR越来越重要

看完之后你会发现：现代图像传感器，本质上已经不是一个简单“拍照芯片”。

而是在用半导体，重新模拟“人眼”。

一、这份材料真正想说明什么？

CMOS图像传感器（CIS）是如何把“光子”一步步转换成最终数字图像的，以及未来移动影像、汽车、AR/VR与AI视觉系统，为什么越来越依赖先进图像传感器架构。

手机摄像头、自动驾驶摄像头，到底是怎么“看见世界”的？

而三星给出的答案是：图像传感器本质上是“人眼的半导体化”。

它通过：光学，半导体物理，像素架构，ADC，ISP，AI图像处理

共同完成：从Photon（光子）到Image（图像）的完整转换链路。

二、全文核心逻辑：图像传感器就是“电子化人眼”

文章一开始就把：Human Eye vs Image Sensor做了完整类比。

例如：人眼结构

• Lens（晶状体）

• Retina（视网膜）

• Cone/Rod（视锥/视杆细胞）

对应到图像传感器：

• Microlens

• Color Filter

• Pixel/Photodiode

本质上：CIS正在用硅芯片模拟人类视觉系统。

三、图像传感器最核心的四个步骤

三星把Image Sensor拆解成：四大基础能力

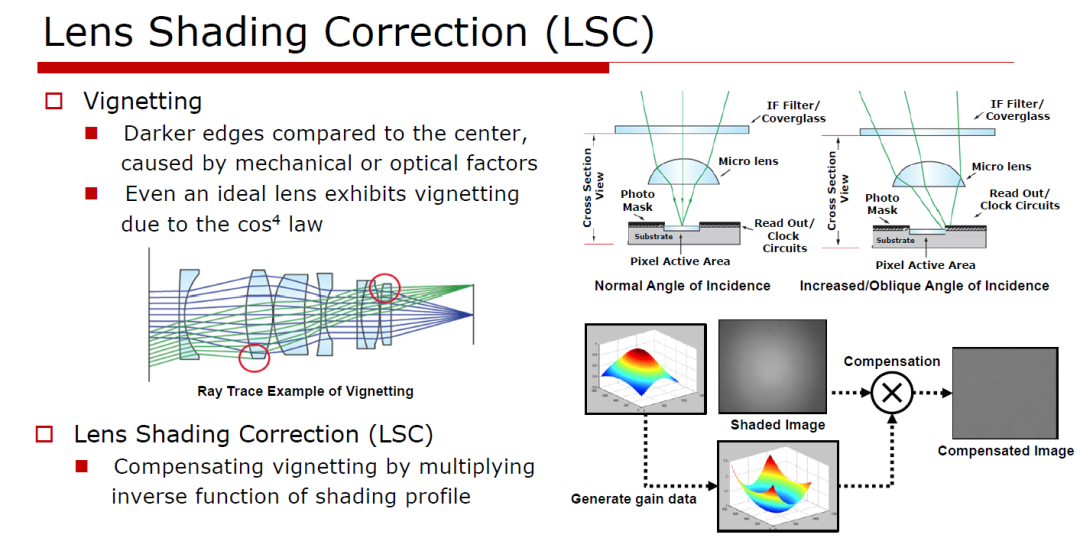

1. 光收集（Collection）

通过：Microlens（微透镜）

把光尽可能聚焦到Pixel里。

这里本质是在解决：

小像素下的进光量问题。

因为：手机摄像头像素越来越小

• 1.12μm

• 0.8μm

• 0.64μm

但必须继续提升感光能力。

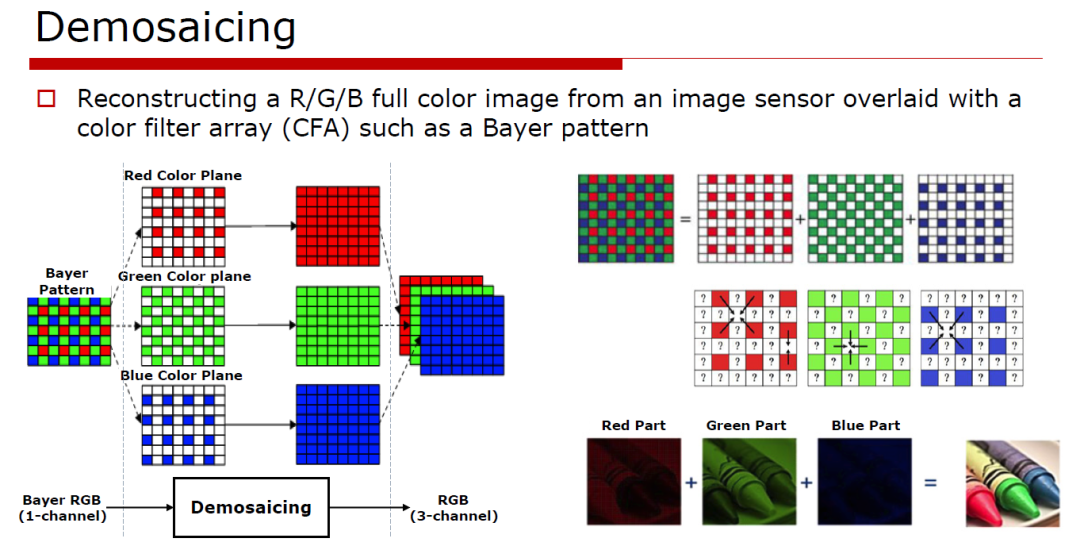

2. 颜色分离（Separation）

通过：RGB Color Filter Array实现颜色识别。

因为硅本身并不能直接识别颜色。

所以：必须靠

• Bayer Filter

• RGB CFA

完成颜色分离。

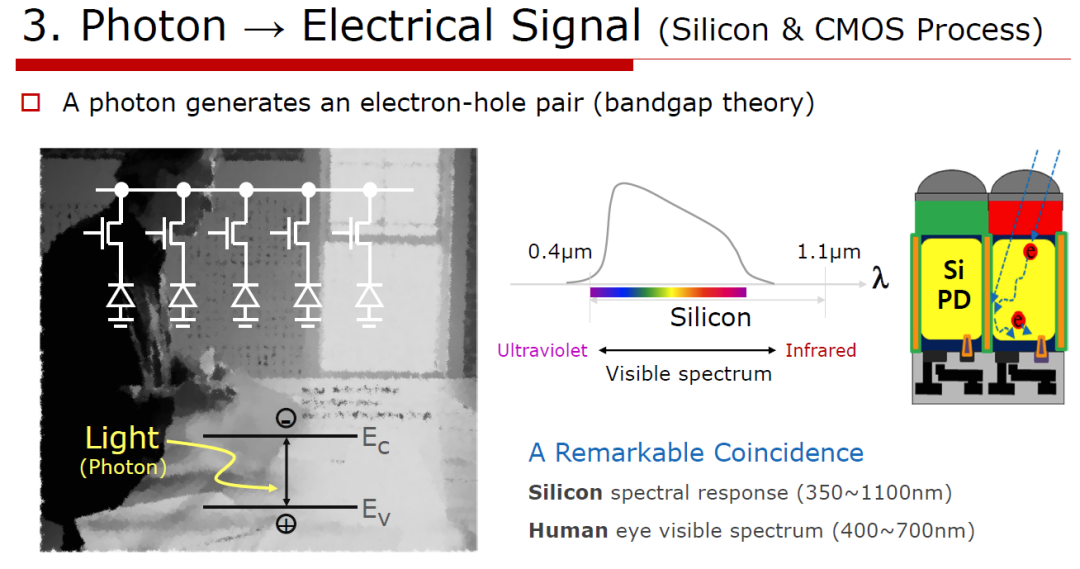

3. 光电转换（Photon → Electron）

这是全文最核心的半导体物理部分。

三星详细解释：光子如何在硅中生成电子-空穴对。

核心逻辑：当：Ep=hν≥EgE_p=h\nu \ge E_gEp=hν≥Eg时

光子能量超过硅带隙，就会产生电子。

而硅的带隙：Eg≈1.12 eVE_g\approx1.12\text{ eV}Eg≈1.12 eV

因此：硅天然适合400nm~1100nm 可见光/NIR成像。

这也是：CMOS Image Sensor能够成为行业主流的根本原因。

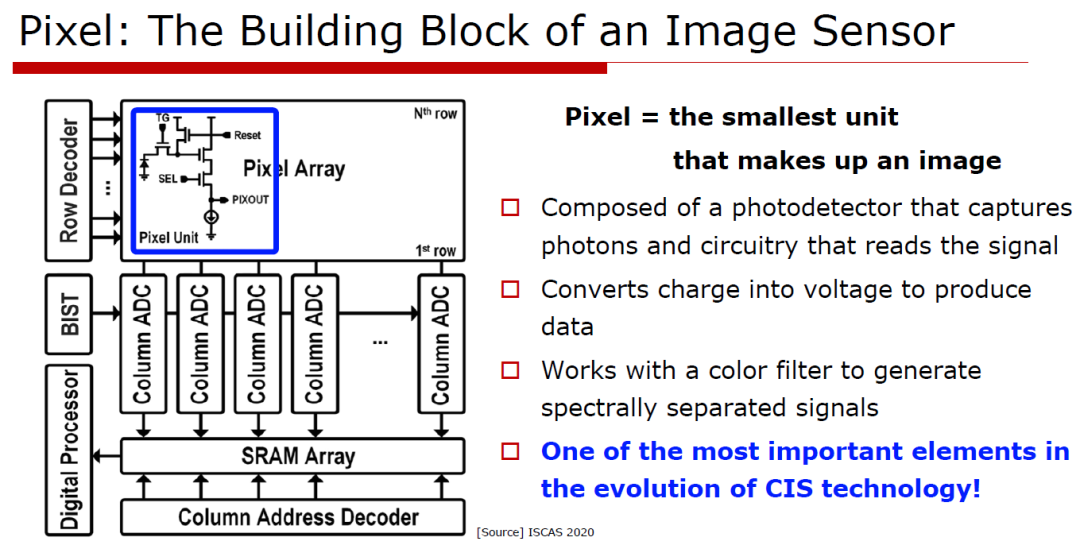

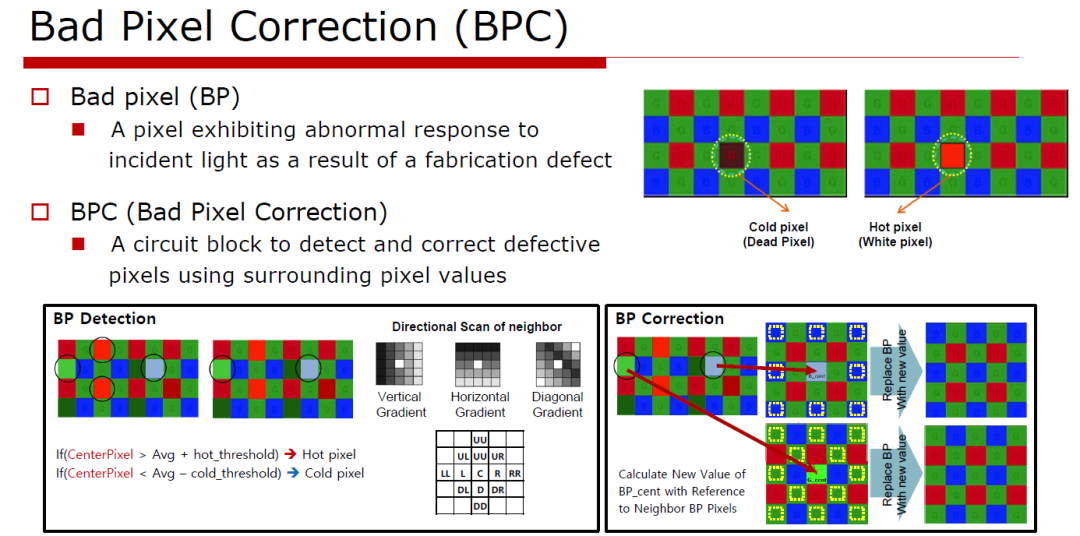

四、真正核心：Pixel（像素）才是CIS灵魂

文章反复强调：Pixel是图像传感器最关键的单元。

因为：像素决定

• 感光能力

• 噪声

• 动态范围

• 色彩

• 分辨率

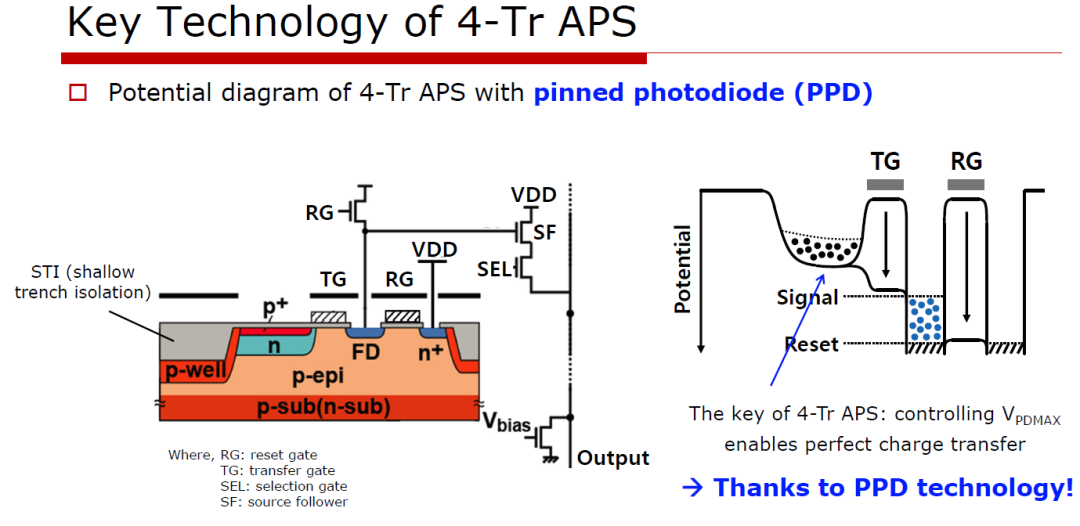

五、4T APS是现代CIS真正基础

这是全文最重要技术主线之一。

三星详细分析：

• PPS

• APS

• 3T APS

• 4T APS

演进。

最后结论非常明确：4-Transistor APS + Pinned Photodiode（PPD）成为现代CMOS图像传感器核心架构。

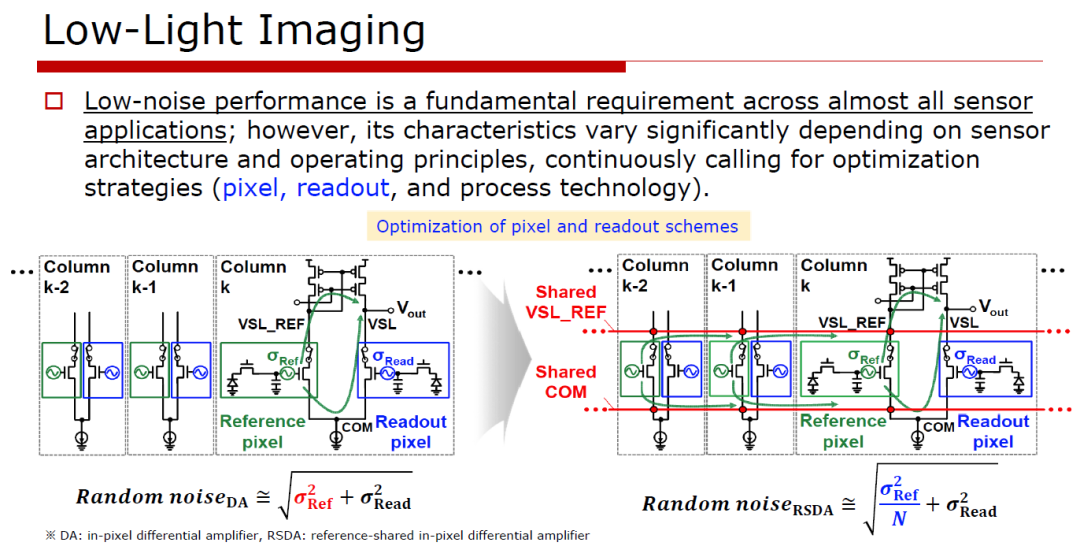

1. 更低噪声

4T APS 可以通过CDS 消除kTC Noise

这是手机夜景拍摄的关键。

2. 更高转换增益（CG）

核心关系：Gc=qCFDG_c=\frac{q}{C_{FD}}Gc=CFDq

FD电容越小 转换增益越高。

因此：小Floating Diffusion

意味着：

• 更低读噪

• 更好暗光性能

3. 更低Dark Current

PPD结构：能显著降低暗电流。

这是：现代高端手机CIS的关键技术基础。

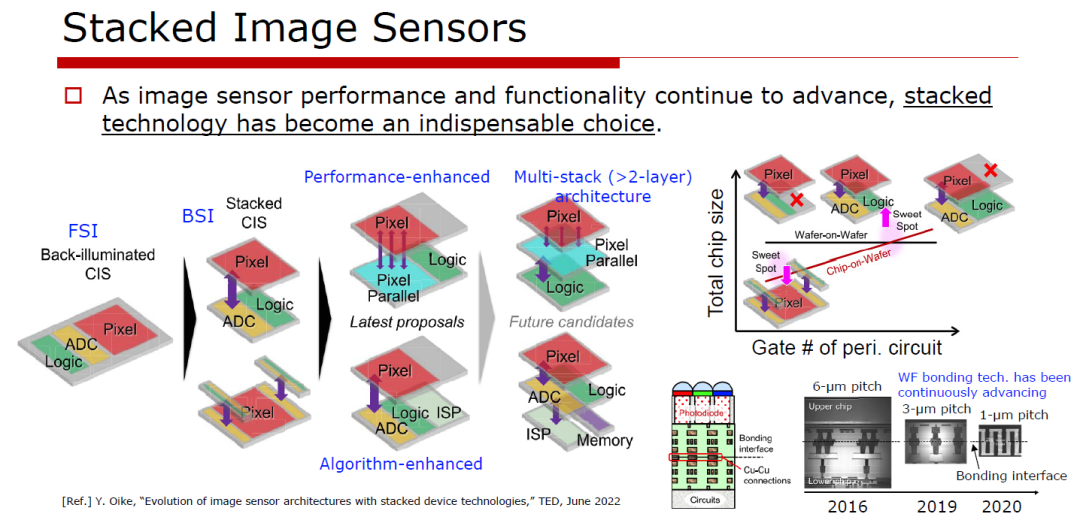

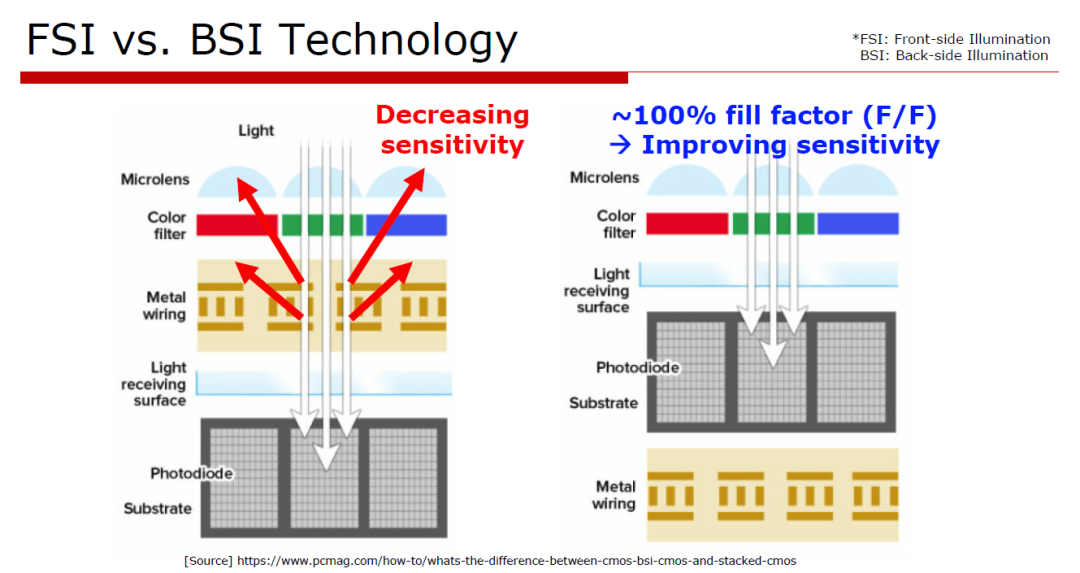

六、BSI是移动影像革命关键

文章进一步指出：BSI（Back-Side Illumination）是过去十年CIS最大的技术革命之一。

因为：传统FSI金属互连会挡光。

而BSI把感光面翻转，实现接近100% Fill Factor

因此：

• 灵敏度更高

• 暗光更强

• 小像素可继续缩放

这也是：手机摄像头像素能持续缩小的核心原因。

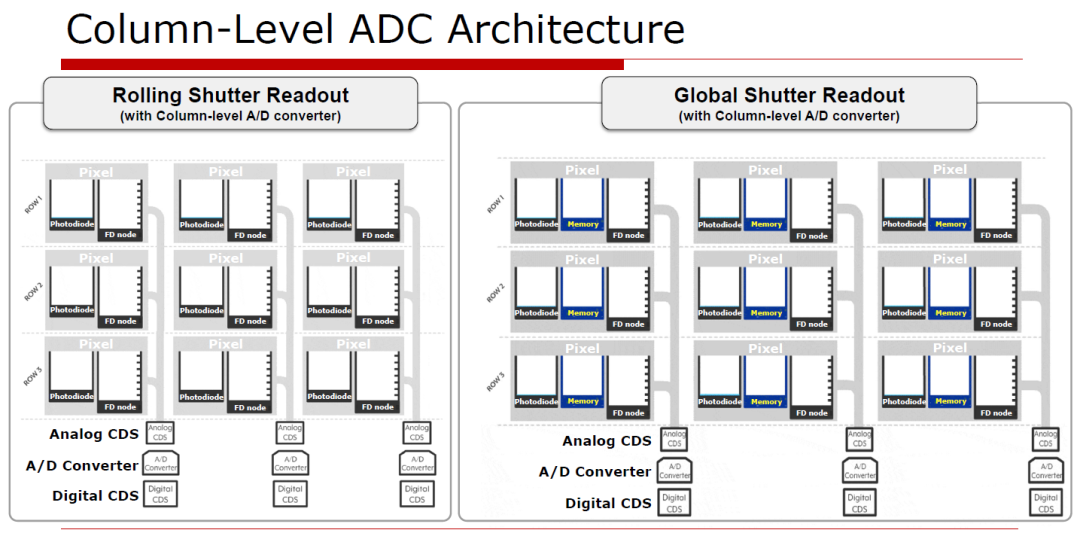

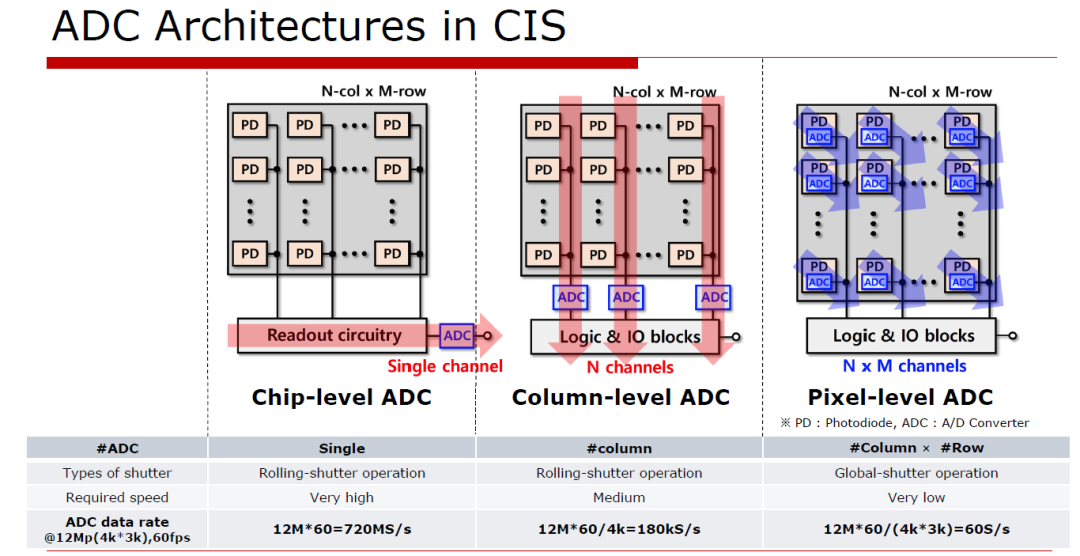

七、ADC是“光变数字”的关键桥梁

三星专门用大量篇幅讲：ADC（模数转换器）

因为：图像本质上是模拟信号。

而：AI、ISP、SoC处理的是数字信号。

因此：ADC决定

• 动态范围

• 读噪

• 功耗

• 帧率

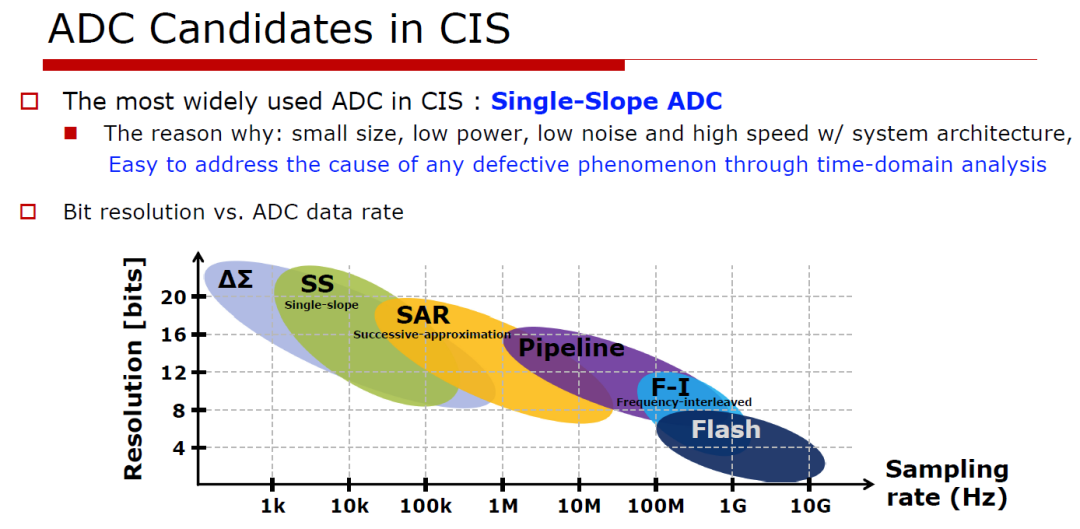

八、Single-Slope ADC成为行业主流

这是一个重要产业结论。

虽然：

• SAR

• Pipeline

• Delta-Sigma

都存在。

但：三星指出Single-Slope ADC依然是CIS最主流架构。

原因：

• 面积小

• 功耗低

• 一致性高

• 易于阵列化

非常适合超大像素阵列。

九、AI时代下，CIS开始全面升级

文章后半部分重点讨论：未来CIS趋势。

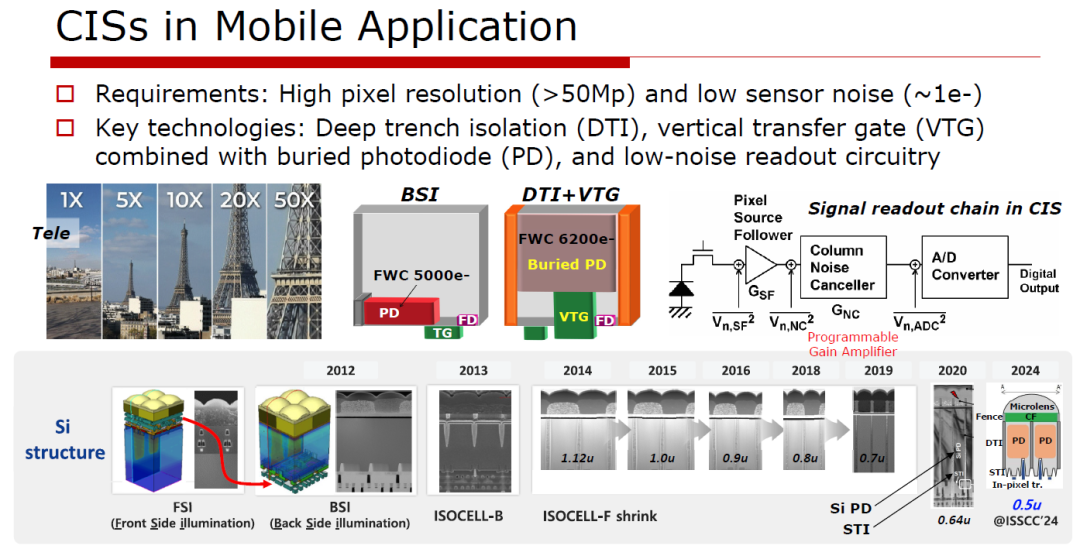

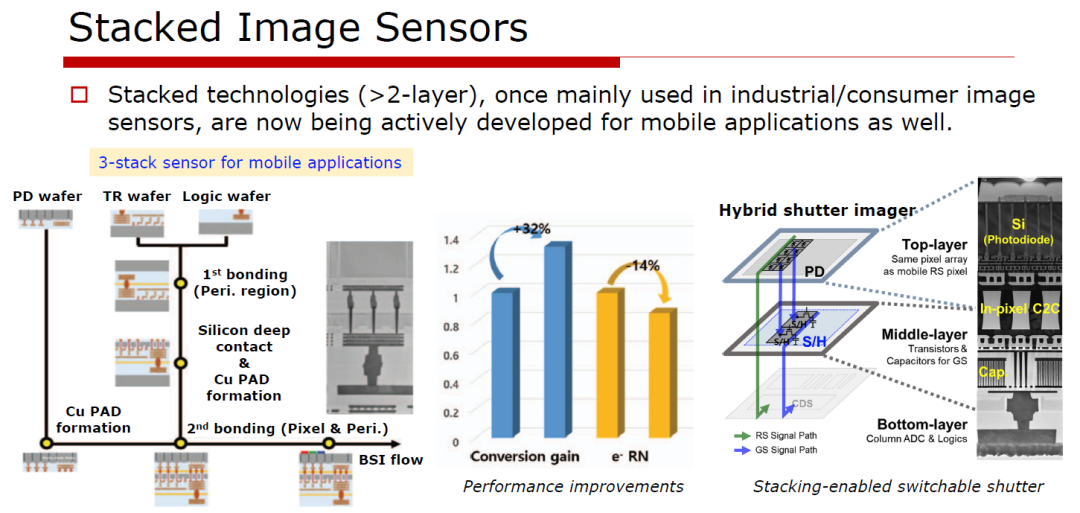

1. 手机影像

重点：

• 50MP

• 超小像素

• 超低噪声

核心技术：

• DTI

• VTG

• Buried PD

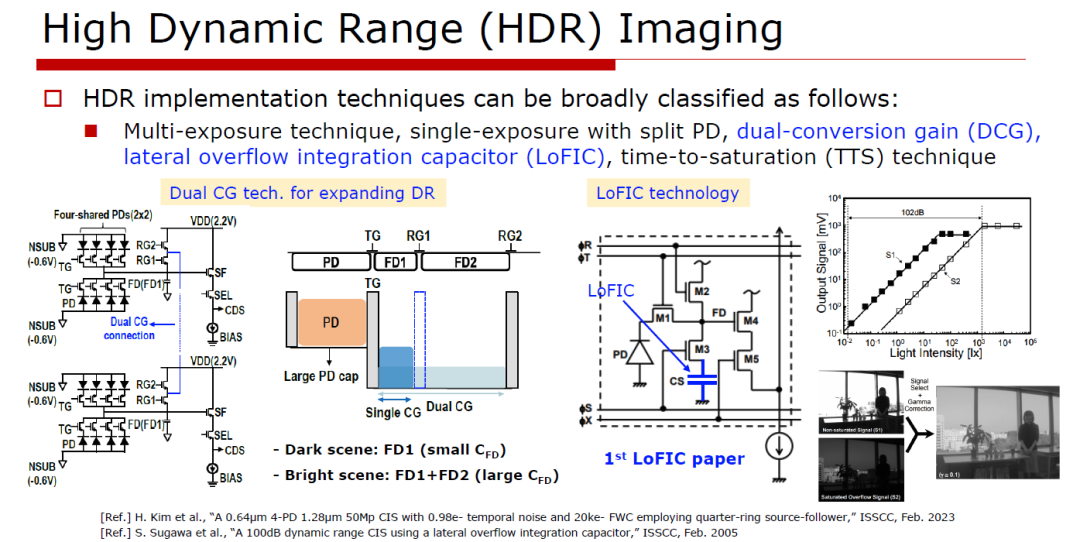

2. 汽车CIS

重点：

HDR + LFM

因为：

自动驾驶：

必须：

• 同时看清黑夜与强光

• 解决LED Flicker

• 保证高可靠性

因此：

LoFIC、Split-PD开始成为关键。

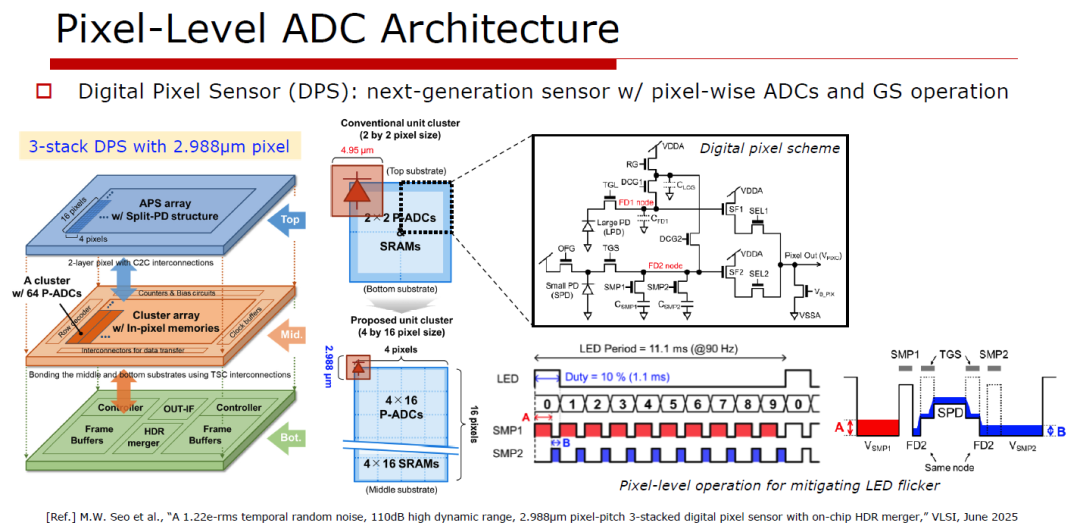

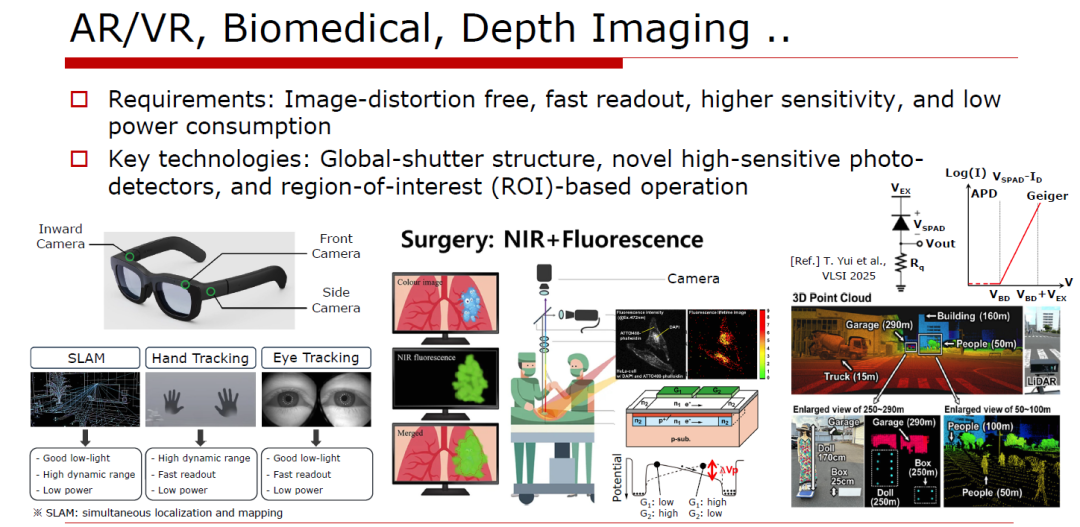

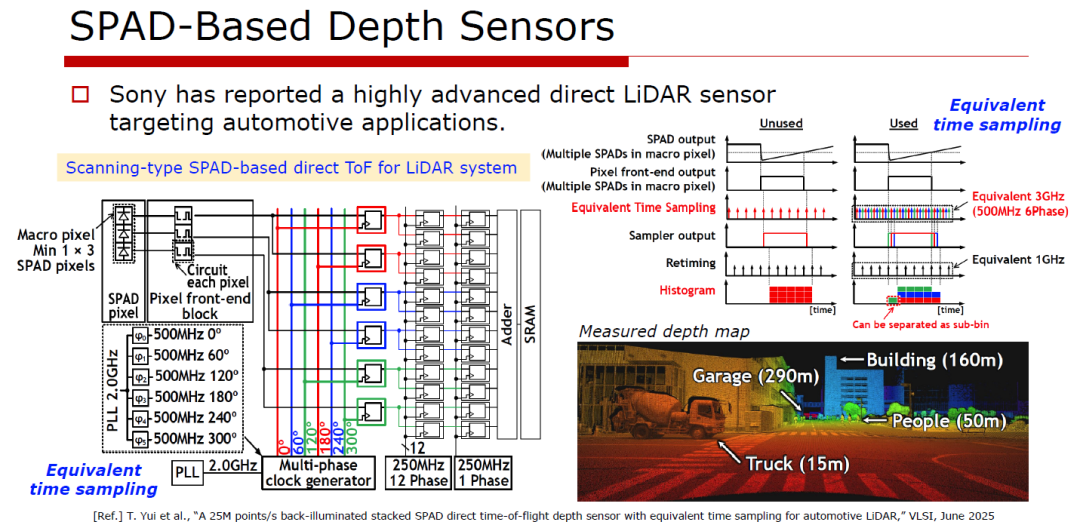

3. AR/VR与Depth Sensing

重点：

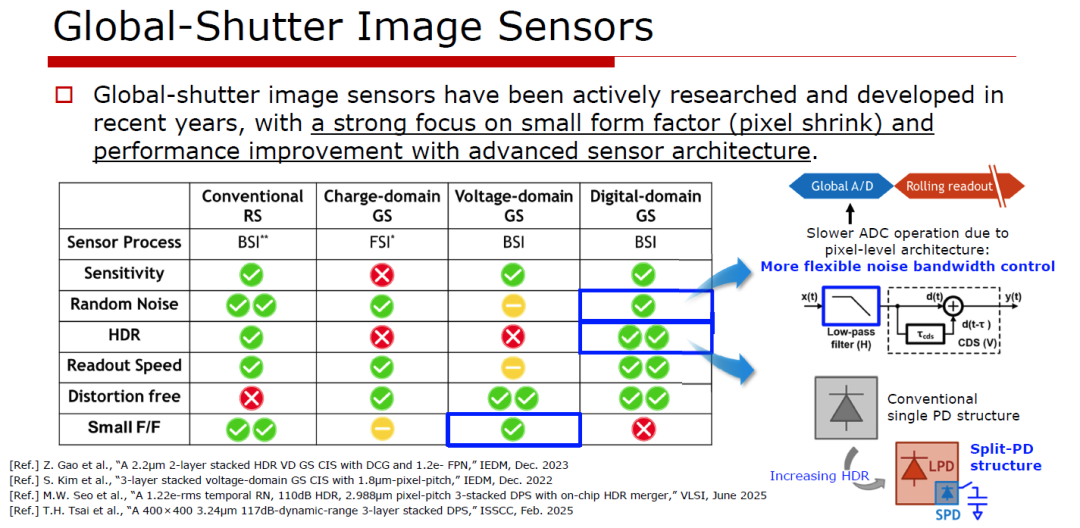

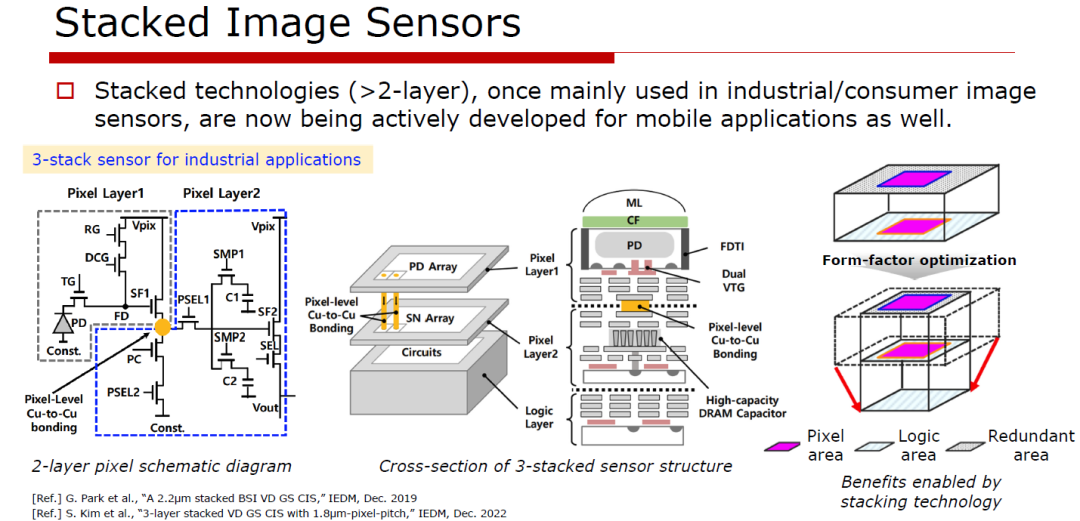

• Global Shutter

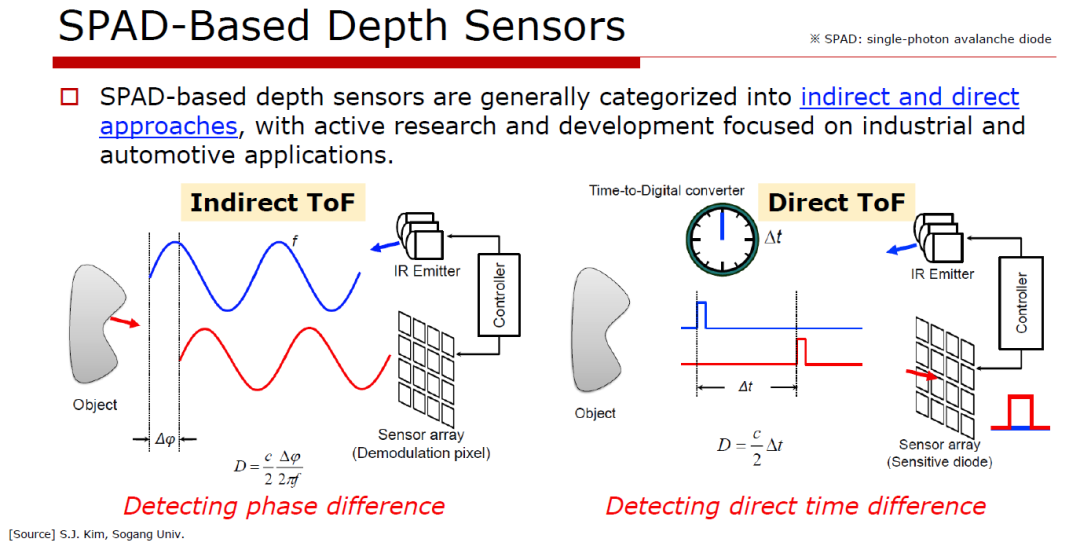

• SPAD

• ROI

• 超高速读出

本质上：

未来CIS 正在从“拍照器件”变成AI视觉感知平台。

十、全文真正的产业信号

这篇文章真正想表达的是：CMOS Image Sensor已经不再只是摄像头组件

而是：

• AI视觉

• 自动驾驶

• XR

• 机器人

• 医疗影像

的核心基础设施。

未来竞争：不只是像素数量。

而是：

• 感知能力

• 动态范围

• 低噪声

• HDR

• AI ISP

• 3D感知

的系统竞争。

小编总结

CMOS图像传感器通过像素、光电转换、ADC与ISP协同，实现从光子到数字图像的完整转换，而4T APS、BSI、HDR、Global Shutter与先进读出架构，正在推动CIS从传统拍照器件演进为AI时代核心视觉感知平台。
