区别于传统通用芯片，AI算力芯片细分品类繁多，涵盖通用算力、专用推理、加速运算、数据转发、实时控制等不同定位，常见品类包含CPU、GPU、TPU、NPU、LPU、FPGA、RPU、BPU、DPU、GP芯片。

不同算力芯片的架构、工作机制、应用场景差异极大，对应的封装引脚形式、电气测试条件、信号完整性标准、老化可靠性要求完全不同，对测试治具与测试座的精度、高频性能、散热能力、稳定性要求极高。

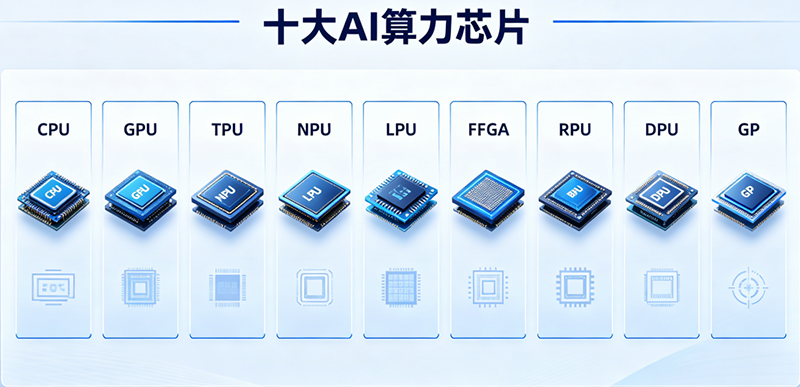

二、十大AI算力芯片核心定位与适用场景

十大算力芯片各司其职，分别对应通用计算、并行训练、AI推理、光计算、可编程加速、数据预处理、基带算力、字节运算、网络卸载、通用加速等场景，形成完整的云端+边缘算力矩阵。

1. CPU 通用中央处理器

核心定位：通用主控算力，负责调度、逻辑运算、系统控制，是所有算力平台的基础核心。

适用场景：服务器主控、PC终端、工控主机、智算中心主控节点、AI服务器管理调度、操作系统运行、多任务并发处理，不擅长大规模并行AI运算，主要承担算力调度与逻辑控制。

2. GPU 图形/并行加速处理器

核心定位：大规模并行浮点算力，AI训练主力芯片，具备海量CUDA核心，浮点运算能力极强。

适用场景：大模型训练、深度学习训练、超算中心、AI服务器、图形渲染、三维建模、自动驾驶全域算力、科学计算仿真，是目前云端AI训练的主流算力载体。

3. TPU 张量处理器

核心定位：谷歌专属AI张量运算芯片，专为矩阵运算、张量计算优化，深度学习算力密度高于通用GPU。

适用场景：TensorFlow框架模型训练与推理、云端AI集群、大规模矩阵运算、机器学习算法加速、谷歌云智算节点。

4. NPU 神经网络处理器

核心定位：专用AI推理芯片，针对卷积、池化、矩阵乘加等神经网络运算硬固化，低功耗、高推理效率。

适用场景：边缘AI设备、手机端AI、安防摄像头、车载智能感知、工业视觉、轻量化模型实时推理、低功耗终端AI场景。

5. LPU 光算力处理器

核心定位：新型光电融合算力芯片，以光运算替代部分电运算，突破传统芯片算力与功耗瓶颈，低延迟、超高带宽。

适用场景：高速AI推理、超高速数据中心、下一代智算集群、实时大模型交互、高端光电融合计算设备。

6. FPGA 现场可编程门阵列

核心定位：可编程硬件加速芯片，可自定义逻辑电路，灵活度高、低延迟、高实时性，可重构算力架构。

适用场景：AI预处理、实时信号处理、通信加速、工业控制、军工航天、定制化AI加速、高频数据采集、算法快速迭代验证。

7. RPU 推理处理器

核心定位：轻量化专用推理算力芯片，聚焦低功耗、高吞吐AI推理，架构精简，成本可控。

适用场景：海量边缘终端、智能家居AI、物联网感知设备、轻量化边缘计算、嵌入式AI系统。

8. BPU 字节运算处理器

核心定位：面向字节、整型运算的专用AI芯片，针对大模型量化推理优化，擅长低位宽数据运算。

适用场景：大模型量化部署、云端推理集群、AI字节级数据处理、算力中心轻量化推理节点。

9. DPU 数据处理器

核心定位：数据卸载与网络算力芯片，分担CPU网络处理、存储转发、数据预处理压力，释放主机算力。

适用场景：数据中心服务器、智算中心、高速网络转发、存储虚拟化、算力池虚拟化、云端数据预处理加速。

10. GP 通用加速芯片

核心定位：通用型AI加速芯片，兼顾通用计算与AI加速，平衡算力、功耗、成本，适配多场景兼容部署。

适用场景：中小型AI服务器、边缘算力网关、通用嵌入式加速设备、多场景兼容型AI硬件。

三、十大AI算力芯片主流封装与Pin脚类型

AI算力芯片普遍具备高密度引脚、高速差分信号、大电流供电、多分区引脚布局特点，不同品类封装差异明显，主流封装以FC-BGA、BGA、PGA、QFN为主，引脚分为电源域、高速信号域、控制信号域、接地域四大类。

1. CPU芯片封装与Pin脚

主流封装：服务器级CPU采用LGA/PGA封装，消费级CPU采用FC-BGA封装，引脚密度极高。

Pin脚类型：多电压域电源Pin、DDR5高速差分Pin、PCIe5.0高速信号Pin、GPIO控制Pin、大面积GND接地Pin。

引脚特点：大电流供电引脚密集，高速信号引脚阻抗严格管控，引脚分区布局规整，抗干扰要求高。

2. GPU芯片封装与Pin脚

主流封装：高端算力GPU（H100/H200/4090）采用超大尺寸FC-BGA封装，引脚数量超万级，间距0.75mm/0.8mm。

Pin脚类型：多相大电流电源Pin、HBM3/HBM3E高速显存差分Pin、PCIe5.0/6.0高速接口Pin、高频时钟Pin、全域接地Pin。

引脚特点：高速信号占比高，寄生参数要求极低，电源引脚集中分布，需大面积散热匹配。

3. TPU/NPU/RPU/BPU芯片封装与Pin脚

主流封装：中端算力采用BGA封装，边缘端采用QFN、BGA小型化封装，高端型号采用FC-BGA封装。

Pin脚类型：AI核心电源Pin、低速控制Pin、DDR4/DDR5内存Pin、普通IO Pin、复位与时钟Pin。

引脚特点：推理类芯片引脚分区清晰，高速信号少于GPU，兼顾小型化与散热，引脚容错率更高。

4. LPU光算力芯片封装与Pin脚

主流封装：高精度FC-BGA封装，集成光电耦合引脚，封装气密性要求极高。

Pin脚类型：高速光信号差分Pin、超低噪声电源Pin、光电控制Pin、高速数据传输Pin。

引脚特点：对寄生电感、串扰、接触稳定性要求极致严苛，杜绝信号失真。

5. FPGA芯片封装与Pin脚

主流封装：FC-BGA主流封装，涵盖中小密度到超大规模工业级、军工级型号。

Pin脚类型：可编程IO引脚、高速SerDes差分Pin、多电压域电源Pin、时钟Pin、配置启动Pin。

引脚特点：IO引脚复用性强，高速串行信号多，引脚适配高频动态逻辑切换。

6. DPU芯片封装与Pin脚

主流封装：高密度FC-BGA封装，适配数据中心高速传输场景。

Pin脚类型：25G/100G高速网口差分Pin、PCIe高速转发Pin、存储接口Pin、电源与接地Pin。

引脚特点：高速网络信号引脚占比高，需严格隔离抗串扰，保障数据转发零丢包。

7. GP通用加速芯片封装与Pin脚

主流封装：BGA、FC-BGA通用封装，兼容性强。

Pin脚类型：通用IO Pin、AI加速运算Pin、常规电源Pin、高速内存Pin。

引脚特点：引脚布局均衡，兼顾通用计算与AI加速，适配多场景测试需求。

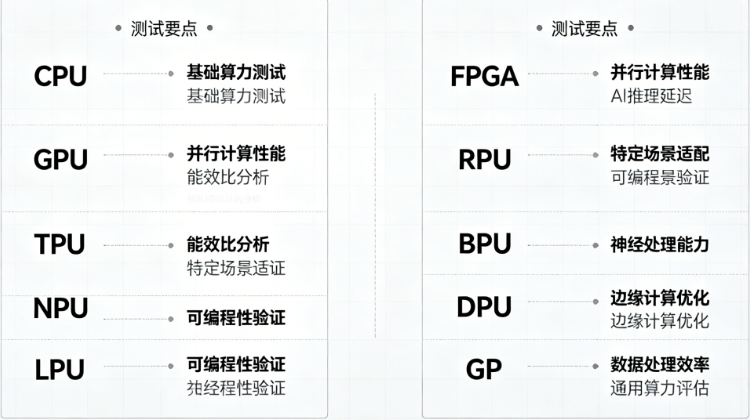

四、十大AI算力芯片标准化测试条件要求

AI算力芯片属于超高速、大功耗、数模混合、高密度芯片，测试必须覆盖电气性能、高速信号完整性、功耗热性能、高低温可靠性、老化稳定性五大维度，不同品类测试侧重点不同。

1. 通用基础测试条件（全品类通用）

常温测试：25℃±5℃，标准大气压，测试电气参数、功能完整性、引脚导通性。

宽温测试：-55℃～155℃高低温循环，验证极端温度下算力稳定性、信号完整性、功耗波动。

可靠性老化：HTOL高温长期老化、HAST高湿高压老化，持续1000小时以上，筛选隐性失效芯片。

电气耐压/绝缘：电源引脚耐压测试、IO口ESD静电测试、引脚绝缘阻抗测试。

2. 高端高速芯片专项测试（GPU/CPU/LPU/DPU/FPGA）

高速信号测试：PCIe5.0/6.0、DDR5、HBM、25G/100G网口眼图测试、误码率BER测试、阻抗匹配测试、串扰与回波损耗测试。

低寄生要求：测试夹具寄生电感、寄生电容极低，杜绝高频信号衰减、抖动、失真。

大电流功耗测试：满负载峰值功耗测试、多电压域稳压精度、纹波、动态负载响应测试。

散热温控测试：满负载长时间温升测试，模拟算力满载工况，监控芯片结温与壳温。

3. AI推理芯片专项测试（NPU/TPU/RPU/BPU/GP）

算力精度测试：模型推理精度、量化误差、吞吐率、延迟、算力利用率测试。

低功耗测试：静态休眠功耗、动态推理功耗、高低温功耗漂移测试。

稳定性测试：长时间循环推理压力测试，验证算力无漂移、无闪退、无精度丢失。

五、德诺嘉电子AI算力芯片测试座核心技术与优势

针对十大AI算力芯片高密度、高频、大电流、宽温、高可靠的测试痛点，德诺嘉电子自主研发AI算力芯片专用测试座、老化座、量产测试治具，依托自研X-pin探针、高精度结构设计、一体化散热、宽温适配技术，完美适配全品类算力芯片测试需求，已实现高端进口替代。

1. 核心探针技术优势

自研X-pin钨钢探针，基材硬度HRC58，搭配纳米钯镍合金镀层，接触电阻波动＜5mΩ，远优于行业普通探针。

超高寿命：常规工况寿命达50万次插拔，车规级、高负荷测试场景稳定性远超日系进口产品，寿命为进口产品3倍。

极低寄生参数：专为高频算力芯片优化，寄生电感极小，保障DDR5、PCIe5.0、HBM高速信号测试精准度。

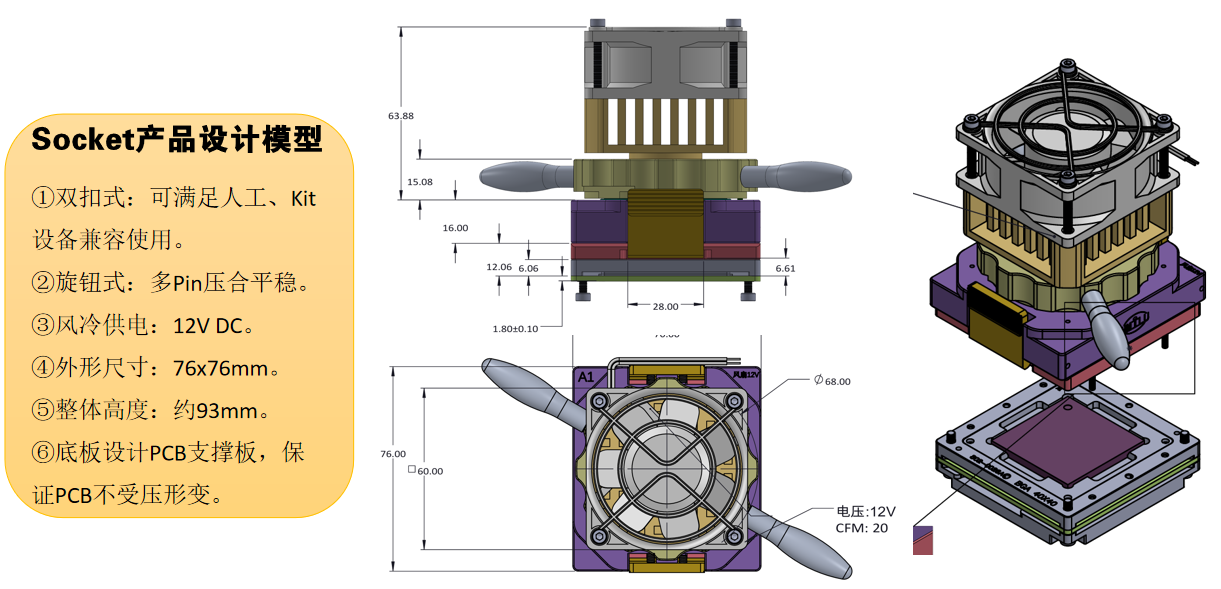

2. 结构与性能优势

超高定位精度：±0.02mm精准对位，适配FC-BGA高密度小间距引脚，杜绝虚接、偏位、接触不良。

宽温稳定适配：支持-55℃～155℃全温区稳定工作，可长期耐受HTOL、HAST老化测试环境，不变形、不氧化、接触稳定。

一体化散热设计：内置高导热铜质散热模块+TEC精准控温结构，可快速导出GPU、CPU等高功耗芯片热量，避免高温导致测试数据漂移。

分区屏蔽隔离：电源区、高速信号区、控制区独立屏蔽，通道隔离度高，杜绝数模串扰，保障高频测试准确性。

大电流承载：单针可稳定承载大电流，满足高端算力芯片满负载功耗测试需求。

六、德诺嘉电子AI算力芯片测试座典型落地案例

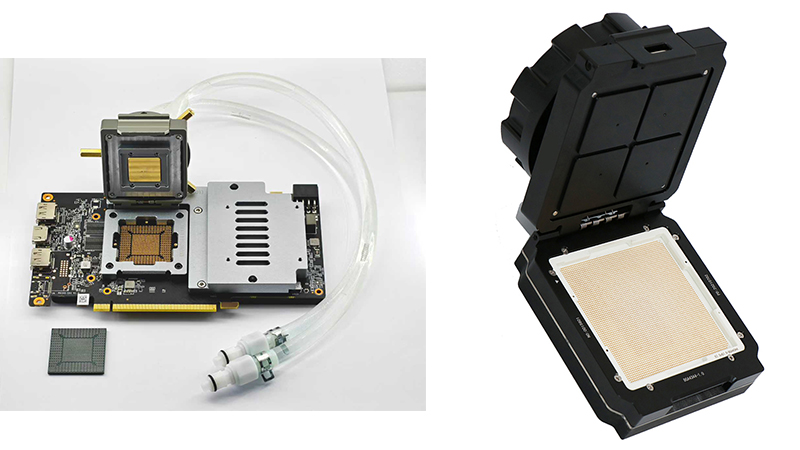

案例1：高端GPU算力芯片测试座案例（H100/H200/4090 FC-BGA）

针对英伟达高端AI训练GPU超大FC-BGA封装、万级引脚、HBM高速显存、超高功耗的测试难点，德诺嘉电子定制专用GPU测试座。

采用低寄生高频探针阵列，完美适配PCIe5.0、HBM3E高速信号测试，眼图测试通过率≥98%，信号测试误差＜2%。

搭载一体化均热散热模组，满负载长时间测试无积热，解决高端GPU高温漂移、测试良率低的行业痛点。

客户实测：DDR5高速测试良率从82%提升至97%，量产测试稳定性大幅提升。

案例2：边缘AI NPU/RPU/BPU推理芯片测试座案例

适配各类边缘AI推理芯片BGA/QFN小型封装，用于研发验证与量产老化筛选。

探针低阻高稳，适配低功耗算力芯片微电流、微功耗精准测试，功耗测试误差控制在±3%以内。

支持-55℃~155℃宽温循环测试，可满足车规AEC-Q100可靠性认证测试标准。

结构小巧耐用，适配批量老化测试，10万次插拔后接触电阻无明显波动，大幅降低测试治具更换成本。

案例3：FPGA/DPU高速数据加速芯片测试座案例

针对FPGA可编程加速、DPU高速网络转发芯片的高频、高隔离测试需求定制开发。

采用分区屏蔽、独立接地设计，高速SerDes、千兆/万兆网口信号无串扰，误码率测试精准。

适配动态逻辑切换测试，可满足FPGA反复烧录、逻辑重构测试场景，适配研发迭代与量产筛选。

案例4：AI芯片HTOL/HAST可靠性老化测试座案例

专为算力芯片长期可靠性认证打造，适配云端、车规、工业级AI芯片老化测试。

可长期耐受120℃、90%RH高湿高温老化环境，测试座无受潮变形、无氧化接触不良问题。

帮助客户将测试数据失真率降至0.5%以下，测试效率提升60%，快速助力芯片通过各类高可靠认证。

150℃高温连续1000小时老化测试，设备性能稳定，芯片测试良率高达99.5%。

十大AI算力芯片分工明确：CPU负责通用调度、GPU专注AI训练、TPU/NPU/RPU/BPU聚焦各类AI推理、FPGA实现可编程加速、DPU负责数据转发卸载、LPU主打光电超算、GP芯片实现通用加速，共同构建完整的云端+边缘AI算力体系。

各类芯片封装引脚、工作频率、功耗特性、测试标准差异极大，高端高速芯片侧重信号完整性、低寄生、散热、高速误码测试，边缘推理芯片侧重低功耗、高精度、宽温可靠性、长期老化稳定性。

德诺嘉电子依托自研X-pin探针、高精度结构、宽温适配、高效散热、分区隔离核心技术，打造的全品类AI算力芯片测试座，可一站式覆盖CPU/GPU/TPU/NPU/LPU/FPGA/RPU/BPU/DPU/GP芯片的研发验证、性能测试、量产筛选、可靠性老化全流程需求，凭借高稳定性、高寿命、高性价比优势，实现高端测试治具国产替代，为AI算力产业封测提质降本提供强力支撑。
