🔥 内容介绍

一、引言

在三相逆变器系统中，输出滤波器对于提高电能质量起着关键作用。LC 滤波器因其结构简单、成本低等优点被广泛应用。然而，传统的 LC 滤波器设计方法往往基于固定的系统参数和工况，在实际运行中，系统参数的变化以及负载的不确定性会影响滤波器的性能。模型预测控制（MPC）作为一种先进的控制策略，能够考虑系统的未来动态行为，实现对逆变器的有效控制。将神经网络与模型预测控制相结合，应用于带输出 LC 滤波器的三相逆变器，有望进一步提升系统性能，更好地应对各种复杂工况。

二、三相逆变器与 LC 滤波器基础

三相逆变器工作原理

三相逆变器将直流电转换为三相交流电，常见的拓扑结构为三相全桥逆变器。通过控制六个功率开关管的导通与关断，按照特定的调制策略（如正弦脉宽调制 SPWM），可以在输出端得到期望的三相交流电压。例如，在一个周期内，不同的开关组合能够产生正半周和负半周的电压波形，通过合理调整开关导通时间，可使输出电压的基波成分满足负载需求。

LC 滤波器原理

LC 滤波器由电感（L）和电容（C）组成，连接在三相逆变器的输出端与负载之间。其工作原理基于电感对高频电流的阻碍作用以及电容对高频电压的旁路作用。对于逆变器输出的包含高次谐波的电压信号，电感可以抑制高频电流分量，而电容则将高频电压旁路到地，从而使输出到负载的电压更加接近正弦波。理想情况下，通过合理选择电感和电容的值，可以有效衰减特定频率的谐波，提高输出电能质量。

三、模型预测控制（MPC）

MPC 基本原理

模型预测控制基于系统的预测模型，通过预测系统未来的输出，并根据设定的控制目标（如最小化输出电压与参考电压的误差），在每个控制周期内求解一个优化问题，得到最优的控制输入序列。但实际应用中，通常只执行该序列的第一个控制输入，在下一个控制周期重复上述过程，实现滚动优化。

应用于三相逆变器

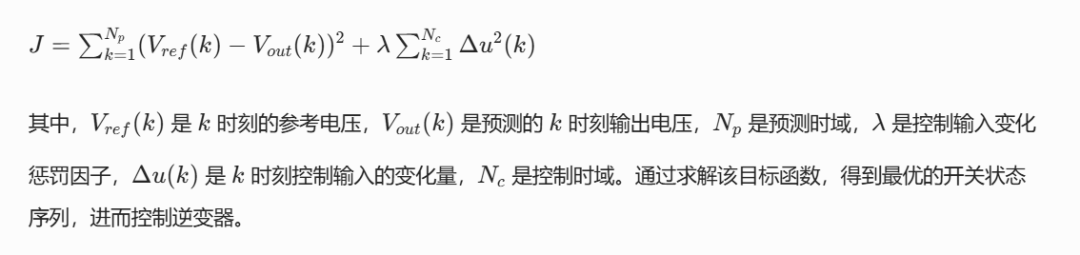

对于带 LC 滤波器的三相逆变器，首先建立其离散化的预测模型。以状态空间模型为例，将逆变器输出电压、电感电流等作为状态变量，控制输入为逆变器的开关状态。通过对状态方程进行离散化处理，得到预测模型。在每个控制周期，预测未来几个时刻的输出电压，然后构建目标函数，例如：

四、神经网络辅助的模型预测控制

神经网络的作用

1. 系统参数估计：实际运行中，三相逆变器和 LC 滤波器的参数可能会发生变化，如电感的内阻、电容的容值漂移等，这些变化会影响预测模型的准确性。利用神经网络强大的非线性映射能力，对系统参数进行实时估计。例如，以逆变器的输入电压、输出电流以及负载变化等可测量信号作为神经网络的输入，将估计的电感、电容等参数作为输出，通过训练神经网络，使其能够准确估计系统参数，为模型预测控制提供更精确的模型。

2. 补偿模型误差：即使考虑了参数变化，预测模型与实际系统之间仍可能存在误差。神经网络可以学习这些误差，并对模型预测控制的输出进行补偿。具体来说，将预测模型的输出与实际测量的输出之间的误差作为神经网络的输入，经过神经网络处理后得到一个补偿量，将该补偿量加到模型预测控制的输出上，从而提高控制精度。

神经网络结构与训练

1. 结构选择：通常采用多层前馈神经网络（MLP），由输入层、若干隐藏层和输出层组成。输入层节点数量根据所需输入的信号数量确定，如上述用于参数估计的神经网络，输入层节点可能包括逆变器输入电压、输出电流等信号数量。隐藏层的层数和节点数根据具体问题进行调整，一般通过实验确定，以平衡计算复杂度和模型性能。输出层节点数量与需要估计的参数或补偿量的数量相对应。

2. 训练方法：使用反向传播算法（BP 算法）对神经网络进行训练。训练数据来自于实际系统的运行数据或仿真数据。在训练过程中，将输入数据送入神经网络，计算输出与期望输出之间的误差，然后通过反向传播算法将误差从输出层反向传播到输入层，调整神经网络的权重和阈值，使误差逐渐减小。训练过程通常需要多次迭代，直到达到预设的训练精度或迭代次数。

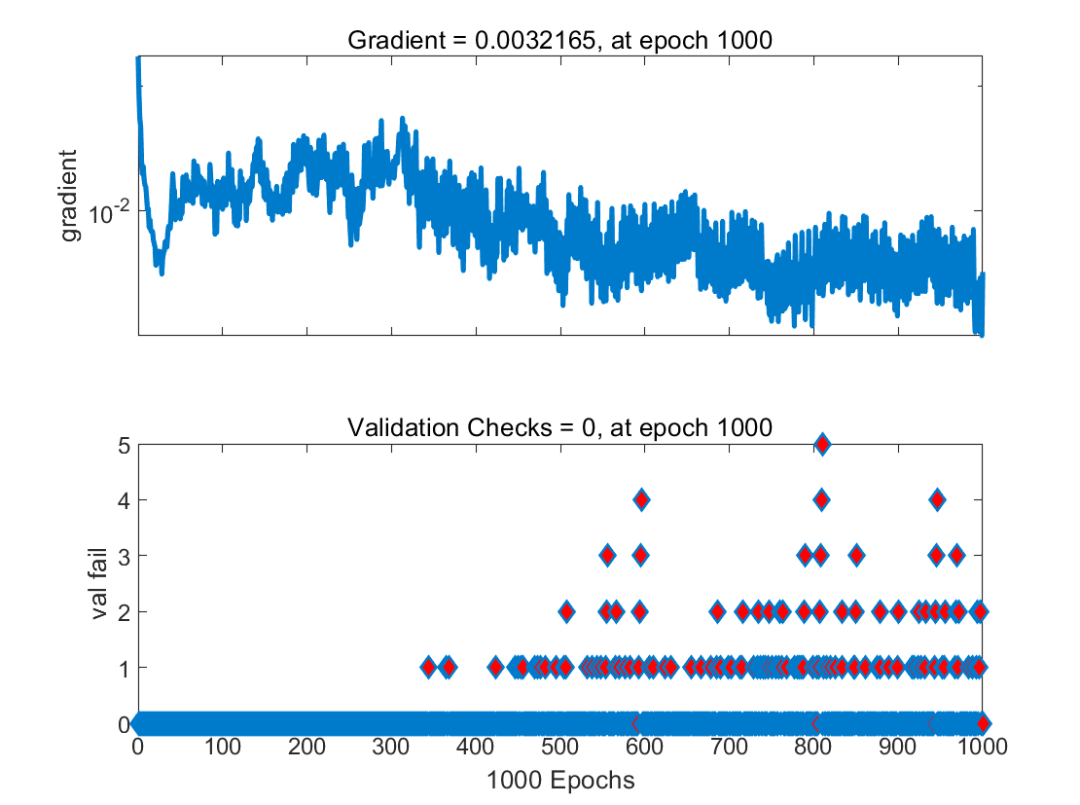

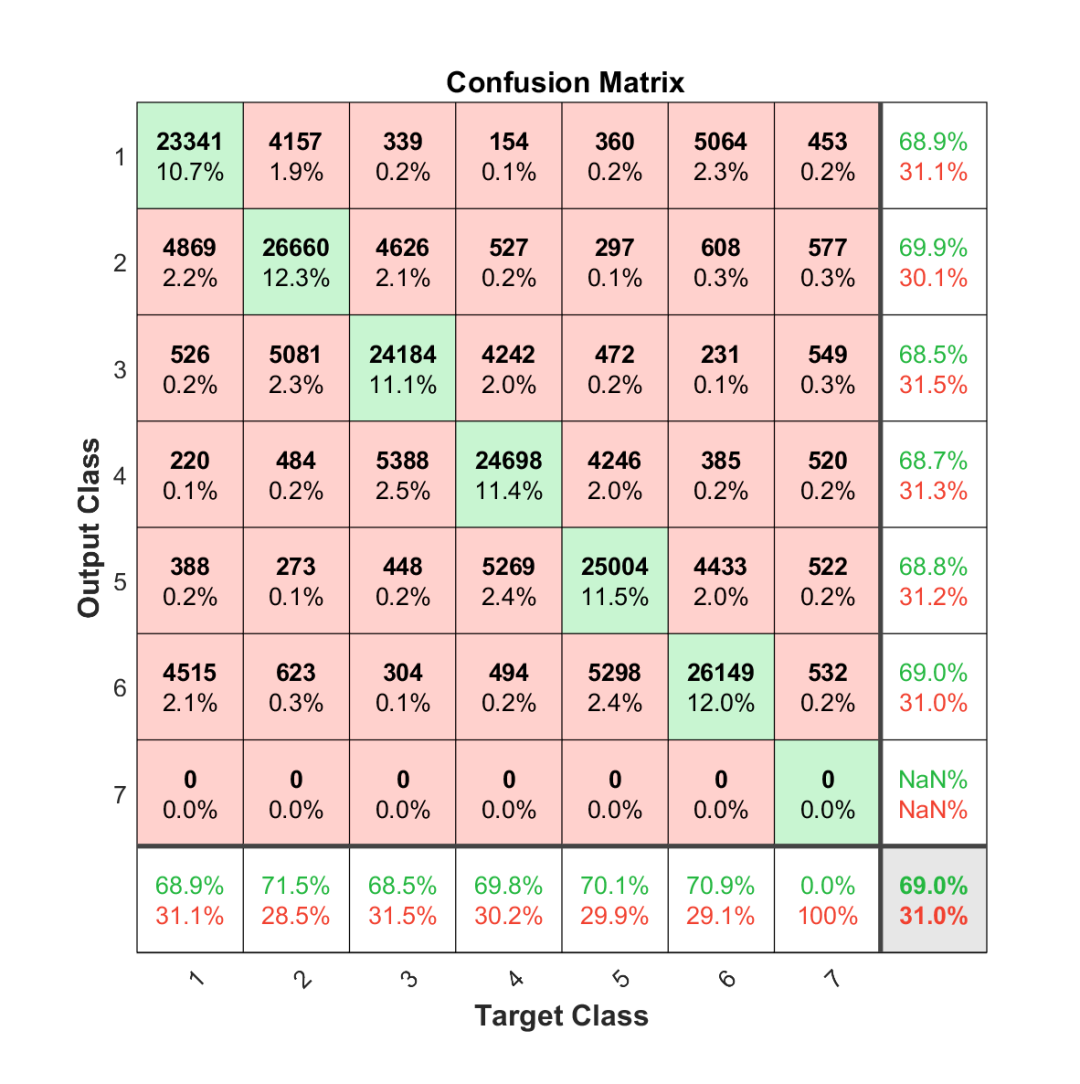

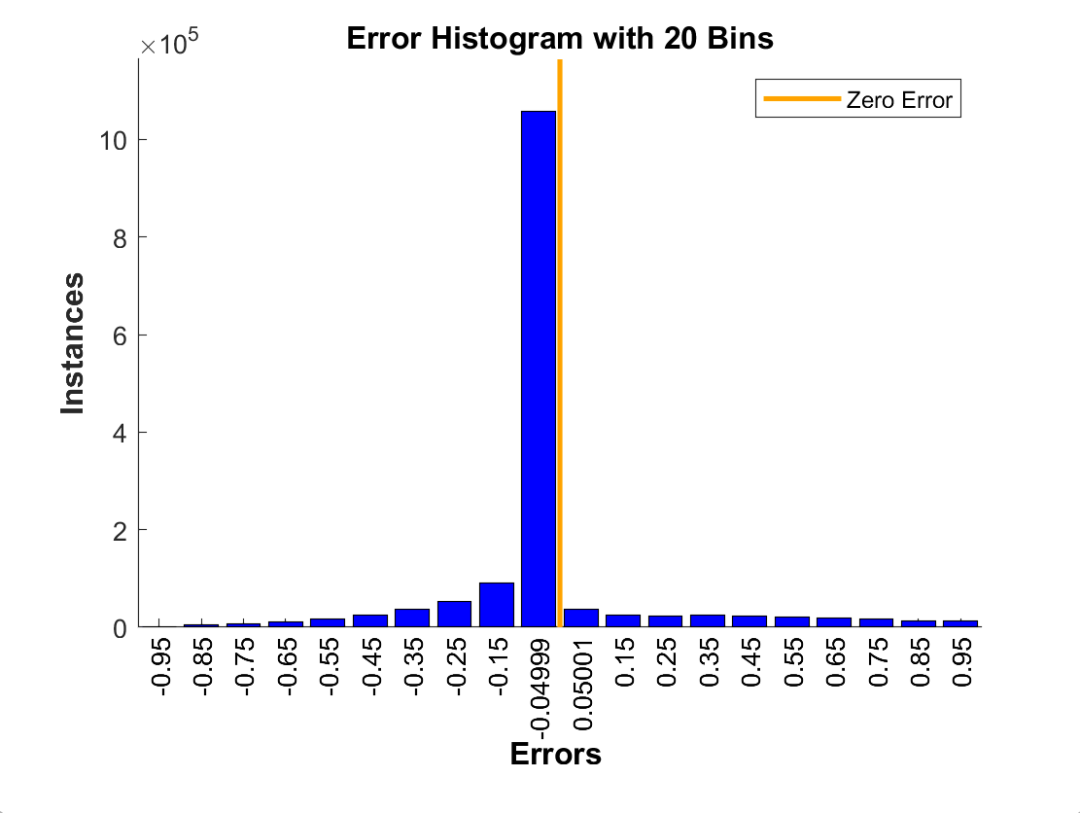

⛳️ 运行结果
