基于ThreeJS+DEM数据的三维水体建模与污染源扩散可视化实现

1. 前言与技术背景

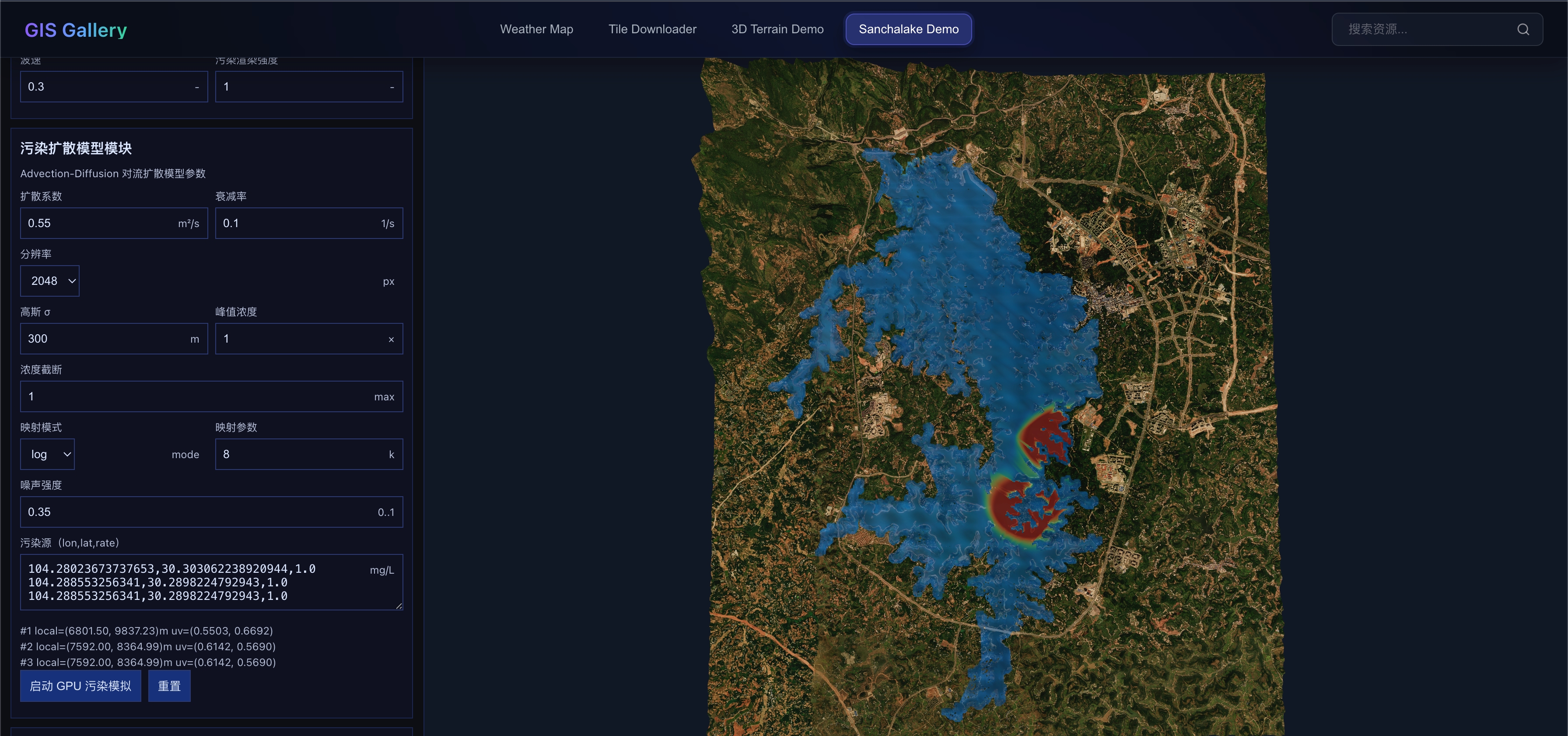

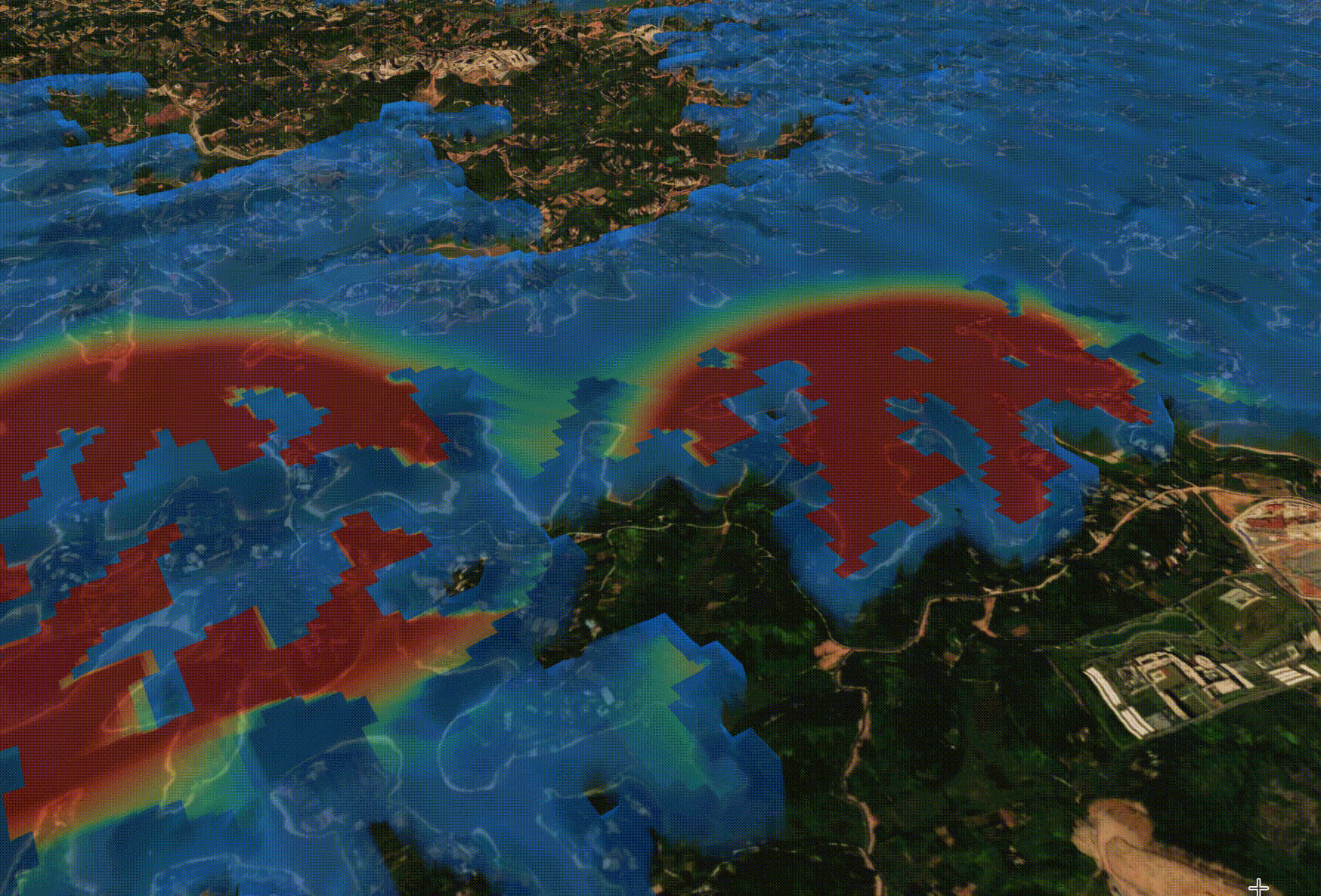

最终效果图

在这里插入图片描述
在这里插入图片描述

配套仓库

在典型湖泊（水库）场景中，三维可视化往往同时需要满足三类目标：

  • 地形真实：需要从 DEM（GeoTIFF）还原真实地形起伏，并保证高程最值可信。
  • 影像真实：需要获取可用的卫星/航片影像作为地形贴图，并保证与 DEM 网格严格对齐（避免“看起来像贴上去但对不上”的错位）。
  • 水体可信与好看：水面不仅是一个平面；需要考虑岸线过渡、深浅变化、流动视觉、反射高光与法线扰动等。
  • 污染扩散可解释：污染源（点源/面源）在流场作用下的对流-扩散过程，需要可视化呈现，且参数可调、结果可解释。

本项目以 “三岔湖典型湖泊 Demo” 为例，构建了一条从 DEM/STAC 数据获取 → 预处理 → 端侧 Three.js 三维渲染 → GPU 实时污染对流扩散仿真 的完整链路。

1.1 影像获取：为什么要做成“后端合成 + 前端裁剪对齐”

地形的视觉真实感主要来自影像贴图，因此影像获取需要满足工程上的两个约束：

  • 可缓存：影像瓦片请求数量大、受服务端限流影响明显，且直接在前端请求容易遇到 CORS 与不稳定。工程上更合理的是由后端一次性合并瓦片为单张影像，落盘缓存并复用。
  • 可对齐：瓦片合并结果通常对应“整瓦片范围”，实际覆盖 bbox 往往比请求 bbox 更大。如果直接把整张合成影像贴到 DEM 平面，会产生错位（岸线、道路等特征对不齐）。

因此本项目采用“分工明确”的方案：

  1. 后端负责拉瓦片并合成大图（同时写出 imagery_meta.json 记录 tileRange、matrixSet、bboxRequested/bboxActual 等对齐所需信息）
  2. 前端负责按瓦片矩阵全局像素坐标做裁剪，从合成大图中抠出严格对应 bboxRequested 的贴图，确保与 DEM 几何一致。

1.2 影像来源与可替换性

默认影像源由后端配置 dem.sanchalake.imageryTileUrl 指定（默认是 ArcGIS World_Imagery），并支持前端在 UI 中临时覆盖（“瓦片 URL（可选）”输入框）。无论替换为哪类 XYZ/WMTS 服务，只要满足瓦片模板 {z}/{y}/{x}，后端均可按相同逻辑进行合并与缓存。

1.3 贴图效果：为什么“有影像就像真的”

在工程演示与验收中，影像贴图通常是最直观的“真实感增强”手段：

  • 地形信息更可辨：道路、水系、耕地/林地边界等纹理特征能直接帮助用户建立空间认知。
  • 水陆边界更可信：水域 mask 决定“哪里有水”，影像贴图决定“哪里像水/岸线”，两者叠加能显著提升观感与可信度。
  • 调参更高效：水位、岸线 feather、深浅色谱、污染浓度叠加等参数是否合理，往往需要在真实纹理背景下才看得出来。

项目内已集成 “影像（z16）” 一键准备与贴图开关（z≥16 才启用），你可以在 Demo 面板中直接体验地形贴图效果（见“数据准备”与“水体渲染参数”区域）：

  • 影像准备入口：/api/dem/sanchalake/imagery/prepare（前端按钮 “影像（z16）”）
  • 贴图加载与严格对齐：loadAlignedImageryTexture()

2. 整体系统设计与实现思路

2.1 系统分层与职责划分

  • 后端（Spring Boot + GeoTools/JTS）
    • Step1：从 STAC 获取 DEM GeoTIFF，按目标网格重采样，输出二进制与可视化产物。
    • Step2：加载 OSM 湖泊面（relation multipolygon），栅格化为水域 mask（PNG）。
    • Step3/Step4（不在本文展开）：生成/增强流场 flowmap，供水体波浪与污染对流使用。
  • 前端（Vue3 + Three.js）
    • 以 DEM heightmap 构建三维地形网格（PlaneGeometry 顶点抬升）。
    • 以 mask/flowmap/height-field 构建水面 ShaderMaterial，并做岸线平滑与高亮。
    • 以 WebGL RenderTarget ping-pong 在 GPU 上做污染对流-扩散仿真，结果直接注入水面 shader。

2.2 数据产物与文件契约

项目采用 “预处理产物文件 + 元数据 JSON” 的契约方式，使处理具备幂等性与可追踪性：

  • dem.f32：float32 little-endian，高程采样结果（按 grid 的 row-major）。
  • heightmap.png：将 dem.f32 按 min/max 归一化编码到 PNG（用于前端快速加载）。
  • dem_meta.json：包含 grid 与 min/max 等关键元数据，前端用于还原真实高程。
  • mask.png：水域掩膜，alpha=255 表示水域，alpha=0 表示非水域。

其中 Step1/Step2 的后端幂等逻辑集中在 [SanchalakePreprocessService]

  • Step1 缓存命中条件：dem_meta.json + dem.f32 + heightmap.png 均存在且元数据可信（elevationMin!=0 || elevationMax!=1 等判定）。
  • Step2 缓存命中条件：mask.png 存在。

2.3 总体流程图

STEP1_HEIGHTMAP

STEP2_WATER_MASK

前端刷新元信息 /api/dem/sanchalake/meta

actions: 是否需要 Step1/2/3/4

后端 Step1: STAC 下载 DEM GeoTIFF

GeoTools 读取 + CRS 变换 + 按 GridSpec 重采样

输出 dem.f32 / heightmap.png / dem_meta.json

后端 Step2: 读取 OSM relation multipolygon

EPSG:4326 -> target CRS 变换

按 GridSpec 栅格化输出 mask.png

前端加载 dem_meta + heightmap 生成地形

前端加载 mask/flowmap 构建水面

前端启动污染对流扩散 GPU ping-pong

污染浓度纹理注入水面 shader

2.4 快速开始（本地跑通）

克隆仓库

git clone https://github.com/clpz299/gis-gallery.git

后端启动（Spring Boot）

cd /gis-gallery
mvn -q -DskipTests spring-boot:run

前端启动（Vite + Vue3）

cd /gis-gallery/frontend
npm i
npm run dev

页面操作顺序（保证 5 分钟内出效果）

  1. 打开 Demo 页面，点击“刷新元信息”
  2. 点 “DEM 高度图（Step1）”
  3. 点 “水域掩码（Step2）”
  4. 点 “生成 flowmap（Step3）”（可选再做 “手工增强（Step4）”）
  5. 点 “启动 GPU 污染模拟”

2.5 后端配置项（dem.sanchalake）

后端参数由 SanchalakeProperties.java定义，推荐在 application.yml 覆盖（下例是工程常用配置，而非强制）：

dem:
  sanchalake:
    minLon: 104.1833
    minLat: 30.0667
    maxLon: 104.8833
    maxLat: 30.6500
    resolutionMeters: 30.0
    targetCrs: EPSG:32648
    workDir: data/dem/sanchalake
    osmPath: src/main/resources/data/osm/sanchalake.osm
    osmRelationId: 13432
    demStacBaseUrl: https://earth-search.aws.element84.com/v1
    demStacCollection: cop-dem-glo-30
    imageryTileUrl: https://services.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}
    imageryZoom: 16
    imageryFormat: png
    autoPrepareOnStartup: false
    autoPrepareFailFast: false
    localGeoTiffPath:

关键建议：

  • targetCrs 与 resolutionMeters 决定 grid 的尺度与投影，会直接影响前端的地形尺寸、污染 UV 映射与数值稳定性。
  • workDir 作为场景产物的根目录，建议放到可持久化的位置（便于缓存复用与排障）。

2.6 接口清单（后端编排与资产输出）

后端入口集中在 SanchalakeDemoController.java，遵循统一响应包装：

{
  "code": 200,
  "message": "ok",
  "actions": ["STEP1_HEIGHTMAP", "STEP2_WATER_MASK"],
  "data": {}
}

工程落地时最重要的是 actions 驱动的“分步骤状态机”：前端先调用 /meta 拿到当前 scenario 的产物状态，再决定按钮可用性与下一步执行。

Step 编排接口

接口 方法 作用 关键入参
/api/dem/sanchalake/meta GET/POST 获取 scenario + assets + actions POST 可带 bbox（double[4]）
/api/dem/sanchalake/step1 POST 生成 heightmap + dem_meta + dem_f32 localGeoTiffPath、bbox
/api/dem/sanchalake/step2 POST 生成水域 mask bbox
/api/dem/sanchalake/step3 POST 生成 flowmap（D8 / D∞） flowModel、bbox
/api/dem/sanchalake/step4 POST 入/出水口手工增强 flowmap inlets/outlets 等
/api/dem/sanchalake/imagery/prepare POST 下载并拼接影像纹理 imageryZoom/imageryFormat/imageryUrl

资产输出接口（前端直接拉取）

资产 URL 类型
DEM 元数据 /assets/dem-meta?scenarioId=... JSON
高度图 /assets/heightmap?scenarioId=... PNG
水域掩膜 /assets/mask?scenarioId=... PNG
D8 flowmap /assets/flowmap?scenarioId=... PNG
D∞ flowmap /assets/flowmap-dinf?scenarioId=... PNG
增强 flowmap /assets/flowmap-enhanced?scenarioId=... PNG
flow dir（二进制） /assets/flow-dir?scenarioId=... octet-stream
影像纹理 /assets/imagery?scenarioId=...&zoom=...&format=... png/jpg/tif
影像元信息 /assets/imagery-meta?scenarioId=...&zoom=... JSON

2.7 工作目录与产物结构（排障必备）

所有处理结果落在 dem.sanchalake.workDir/scenarios/{scenarioId} 下（scenarioId 由 bbox 归一化生成）。建议工程排障时优先打开 meta 返回的 paths.workDir。

典型目录结构（示意）：

data/dem/sanchalake/
  scenarios/
    bbox_104p..._30p..._104p..._30p.../
      raw/
        dem_cop-dem-glo-30.tif
      processed/
        dem.f32
        dem_meta.json
        flow_dir.u8
        imagery_meta_z16.json
      sim/
        {simId}/
          sim_meta.json
          ...

2.8 影像贴图地形：设计思路与对齐策略

地形的“真实感”很大程度来自影像（卫星/航片）而不是纯色材质。工程落地时，影像贴图要解决两个问题：

  • 来源稳定：直接按 XYZ/WMTS 拉瓦片，在后端合成一张可缓存的大图，避免前端并发瓦片请求导致的 CORS、限流与不确定性。
  • 几何对齐：瓦片合成图的边界往往是“整瓦片范围”，与真实请求 bbox 存在 bboxActual ≠ bboxRequested，如果直接把整张合成图贴到 DEM 平面，会出现明显错位。

本项目的做法是：后端负责“下载与合成（可缓存）”，前端负责“按瓦片矩阵全局像素坐标精确裁剪（强对齐）”。

2.8.1 数据流（后端合成 + 前端对齐裁剪）
  1. 前端触发影像准备：POST /api/dem/sanchalake/imagery/prepare（支持指定 zoom/format/url），逻辑见SanchalakeImageryService.java
  2. 后端使用 TileUtils：
    • 自动识别 TileMatrixSet（WebMercator / EPSG:4326 等）
    • 按 bbox 合并瓦片为单张影像并落地（PNG/JPG/TIF）
    • 同步写入 imagery_meta.json，字段包含 bboxRequested/bboxActual/tileRange/matrixSet/zoom/pixelWidth/pixelHeight
  3. 前端加载 imagery 与 imagery-meta：
    • 若 meta 获取失败，退化为直接加载整张合成图（可能略有错位，但保证有图可看）
    • 若 meta 存在，则按 bboxRequested 在瓦片矩阵中计算全局像素范围，再在 canvas 中裁剪出严格对齐 DEM 的贴图

前端实现集中在：

  • 资源 URL：imageryAssetUrl / imageryMetaUrl SanchalakeWaterDemo.vue]
2.8.2 对齐关键：用“瓦片矩阵全局像素坐标”裁剪

后端合成影像时不可避免会扩到整瓦片范围，因此必须把“请求 bbox”映射到 tileRange 对应的大图坐标系中再裁剪。

核心思路（前端）：

  • 将 bboxRequested 的四个角转换为当前 matrixSet + zoom 下的 全局像素坐标 (pxMin, pxMax)
  • 再减去合成大图的像素原点 origin = tileRange.minX/minY * 256，得到裁剪窗口 sx/sy/sw/sh
  • 使用 canvas 把大图裁剪成严格的 bboxRequested 范围，并生成 CanvasTexture

对应函数：

  • lonLatToGlobalPixel()：支持 WebMercator 与 EPSG:4326 等矩阵集 SanchalakeWaterDemo.vue

工程要点：

  • 贴图只有在 zoom >= 16 时启用（降低合成图体积与加载压力），逻辑见 imageryZoomEnabled SanchalakeWaterDemo.vue
  • 裁剪窗口必须是有限且正尺寸，否则 fallback 为整图加载
2.8.3 前端贴图策略：可控开关 + 生命周期管理
  • 贴图开关：UI 通过 simulationState.render.showImagery 控制，统一在 applyImageryOverlay() 中应用到 terrainMaterial.map SanchalakeWaterDemo.vue
  • 色彩空间与各向异性：
    • 影像贴图设置为 SRGBColorSpace，并尽可能开启 anisotropy 提升倾斜视角清晰度（见 loadTexture(kind='color')）
  • 缓存键：scenarioId|zoom|format，避免重复加载/重复贴图（见 currentImageryKey 与 loadedImageryKey）
  • 资源释放：重建地形或切换贴图时主动 dispose() 旧纹理，避免显存持续增长（见 buildTerrain() 对 imageryTexture 的处理）
2.8.4 影像贴图最常见问题与排查
  • 贴图错位：优先检查 imagery_meta.json 是否存在且 bboxRequested/tileRange/matrixSet/zoom 正确；若 meta 获取失败或内容不全，会 fallback 为整图贴图导致错位。
  • 贴图模糊：检查 zoom 是否足够（建议 ≥16），以及纹理是否开启 mipmap/anisotropy（倾斜视角尤其明显）。
  • 贴图上下颠倒：检查 flipY 设置是否一致（本项目约定：大部分 Texture flipY=true，RT flipY=false），并确保 PlaneGeometry 的 UV 与贴图一致。

3. DEM 地形数据处理与三维地形搭建

3.0 Step1 调用方式（curl 级可复现）

工程落地建议先用 curl 跑通（便于判断是后端链路问题还是前端渲染问题）：

curl -X POST 'http://localhost:8080/api/dem/sanchalake/step1' \
  -H 'Content-Type: application/json' \
  -d '{
    "bbox":[104.1833,30.0667,104.8833,30.6500],
    "localGeoTiffPath": null
  }'

成功返回中会给出 heightmapPng/demF32/metaJson 的绝对路径（便于定位文件落地情况），并同步返回新一轮 actions[]。

3.1 Step1：DEM 获取（STAC → GeoTIFF）

Step1 的核心是：按给定 bbox（WGS84）在 STAC 中检索 DEM，选择最新（或最合适）条目，并下载其资产为 GeoTIFF。

关键点：

  • 请求包含 collection + bbox + limit。
  • 选择策略：按 item properties 的 datetime 取最新。
  • 资产 href 归一化：支持 s3://bucket/key 转 https://bucket.s3.amazonaws.com/key。

3.2 Step1：按目标网格重采样（GeoTIFF → GridSpec）

为了前后端一致的 “渲染坐标系/像元布局”，后端会按 GridSpec（crs、extent、cellSize、width、height）做一次采样：

  • 用 GeoTools 读取 GeoTIFF 成 GridCoverage2D，并拿到 srcCrs。
  • 构造 dstCrs = grid.crs，计算 toSrc = CRS.findMathTransform(dstCrs, srcCrs, true)。
  • 遍历目标网格每个像元中心点 (px, py)：
    • dst -> src 变换到 GeoTIFF 的坐标系
    • worldToGrid 得到 gc.x/gc.y
    • 越界或非有限值写 NaN

3.3 Step1：产物编码（F32 + 高度图 PNG + 元数据）

后端输出三类产物：

  • dem.f32：便于后续数值计算（如水文/流场）使用。
  • heightmap.png：便于前端用 TextureLoader 快速加载（避免前端解析 GeoTIFF 的复杂性）。
  • dem_meta.json：保证前端可将 PNG 的 0…1 还原成真实高程，并能做投影与 UV 映射。

3.4 前端：用高度图构建三维地形网格

前端在 SanchalakeWaterDemo中完成：

  1. 拉取 dem_meta.json，读取 width/height/cellSize/min/max/crs/minX/minY/...。
  2. 读取 heightmap.png 像素（RG 16bit），再反解为真实高程：
const v16 = r * 256 + g
const t = v16 / 65535.0
const z = min + t * (max - min)
  1. 用 PlaneGeometry(sizeX, sizeY, w - 1, h - 1) 创建规则网格，将每个顶点的 y（或 z）写为高程，并 computeVertexNormals()。
  2. 渲染材质使用 MeshStandardMaterial，并配合 DirectionalLight / HemisphereLight 提升地形立体感。

3.5 工程要点：heightmap 的编码契约（RG16 → 实数高程）

项目为了兼顾 “加载速度” 与 “高程可还原性”，选择将高程编码到 PNG 的 RG 两通道（16-bit）：

  • 后端：根据 elevationMin/elevationMax 把 dem.f32 归一化为 0…1，并写入 RG（示意）。
  • 前端：用 r*256+g 还原 0…65535，再线性映射回真实高程范围。

工程注意事项：

  • elevationMin/elevationMax 必须是可信的真实最值，否则整个渲染与污染映射都会偏。
  • 对 NaN 与 NoData 的处理要一致：后端写 NaN，前端在构建地形时最好已有兜底策略（当前实现以编码结果为准）。

4. 基于 ThreeJS 的真实水体效果渲染

水体渲染的工程目标不是 “水面像玻璃一样平”，而是：

  • 几何层：岸线与地形自然贴合（避免穿插/硬边），并在视距变化时保持性能可控。
  • 着色层：深度色谱（浅→深）、Fresnel 反射、高光、法线扰动、流动条纹/泡沫。
  • 数据层：mask/flowmap/height-field 与污染浓度纹理可以统一注入同一水面 shader。

4.1 水域 mask：从 OSM multipolygon 到 PNG

后端 Step2 中完成：

  • 从本地 OSM PBF/OSM 文件读取 relationId 对应的 multipolygon 几何。
  • EPSG:4326 -> targetCrs 做一次几何变换（JTS.transform）。
  • 对目标网格每个像元中心点做 prep.contains(point) 判定，写入 alpha 值：
    • inside → 255
    • outside → 0

这类实现虽然是 O(w*h) 的纯 CPU 栅格化，但胜在简单稳定，且能缓存。

4.2 水面静态 height-field：让水域“有形状”

仅有 mask 会导致水面内部缺乏层次。项目中额外构建了 uHeightFieldTex（水域权重/伪深度场），核心思路是：

  • 在水域内部，结合地形高程的相对低洼程度构造一个 0…1 的“盆地权重”；
  • 再做轻量平滑，使岸线过渡更自然；
  • 在顶点阶段让 terrainH + field * amplitude 参与水面高度计算，使岸线附近水面更贴地形、更自然。

4.3 岸线平滑与描边：Bezier + SDF mask

为了避免像元级 mask 的锯齿，项目中做了两类纹理：

  • uSmoothMaskTex：基于 Signed Distance 的 feather，控制岸线平滑过渡（决定 shorelineBlend）。
  • uShorelineTex：岸线描边纹理，用于高亮和增强轮廓。

核心步骤：

  1. 从 mask 像素抽取边界点集合；
  2. 构造边界环（loop），适当抽稀；
  3. 用二次贝塞尔在 canvas 上绘制平滑曲线，并合成；
  4. 从合成 mask 构造 signed-distance 并 smoothstep 得到 feather alpha。

4.4 水面动态：WebGL ping-pong 高度场

为增加动态水面起伏，项目在 GPU 上运行了一个简单的高度场传播（非严格物理），用两个 WebGLRenderTarget ping-pong：

  • 输入：uBaseFieldTex（静态水域权重）+ uFlowTex（流向）+ 上一帧 uCurrTex。
  • 输出：下一帧的动态波面 uDynamicHeightTex。
  • 每帧可做多次传播迭代（simPasses），并根据 FPS 自适应降级。

4.5 反射与高光：场景颜色抓取 + Fresnel

水面反射采用 “隐藏水面 → 渲染场景到 RT → 在水面 shader 中采样” 的方式：

  • 双缓冲：uSceneColorTex + uPrevSceneColorTex 做简单的时间混合，减轻闪烁。
  • 自适应：根据 FPS 自动调整反射 RT 分辨率与更新间隔。

4.6 工程落地参数表（水面 shader / 仿真）

水面相关的核心参数集中在 SanchalakeWaterDemo.vue顶部常量与 waterUniforms：

参数 默认值 说明
TERRAIN_EXAGGERATION 3.2 地形垂向夸张系数
WATER_ALPHA 0.6 水面透明度基准
WATER_DEPTH_MAX 48.0 深度归一化上限（决定深浅配色）
WATER_HEIGHT_FIELD_RESOLUTION 512 静态 height-field 分辨率
WATER_SIM_RESOLUTION 256 动态高度场分辨率（RT）
WATER_SIM_PASSES 2 每帧传播迭代次数（会自适应降级）
uFlowSpeed 来自 UI 水流尺度（m/s），同时影响对流与水面流动效果
uWaveAmp/uWaveLen/uWaveSpeed 来自 UI 波浪幅度/波长/波速

纹理约定（工程最容易出错的部分）：

  • maskTex：PNG alpha 表示水域，采样使用 NearestFilter，flipY=true。
  • flowTex：PNG RG 编码 flow 向量，取值区间映射到 [-1,1]，flipY=true。
  • uDynamicHeightTex（RT 输出）：flipY=false（RT 默认约定），shader 侧按当前坐标系处理。

5. 污染源动态扩散可视化核心实现

污染扩散的核心是经典的 对流-扩散方程（Advection-Diffusion）：

∂C/∂t + u·∇C = D∇²C + S - λC
  • C：浓度
  • u：流速（由 flowmap 给出方向，再由 flowSpeed 给出尺度）
  • D：扩散系数
  • S：源项（污染源注入）
  • λ：衰减（decay）

本项目以 GPU 纹理计算实现实时模拟，并将结果作为 uPollutionTex 注入水面 shader 叠加显示。

5.1 污染源纹理初始化：多源高斯注入

前端支持多点源输入，每个点源生成一张高斯纹理，最后做叠加合成：

  • 每个 source：createGaussianTextureForSource(res, worldW, worldH, source, sigmaMeters, peak)
  • 合成：createAdditiveCompositeTexture(res, sources, clampMax)

5.2 坐标映射：lon/lat → 投影坐标 → 局部坐标 → UV

污染源输入是经纬度，但仿真是在水面 UV（0…1）上进行，因此必须完成映射：

  1. lon/lat 投影到 demMeta.crs（关键：不能假设统一是 WebMercator）
  2. 用 localX = projX - originX、localY = projY - originY
  3. 用 u = localX / worldW、v = localY / worldH

项目中实现了 EPSG:3857 与 EPSG:326xx(UTM) 的投影，按 demMeta.crs 自动选择。

这是一个典型踩坑点：如果 DEM 是 UTM，但仍用 WebMercator 投影，localX/localY 量级不匹配会导致 UV 越界 clamp，进而污染纹理采样为 0，画面看起来 “污染无效”。

5.3 GPU 对流（Advection）：反向追踪 + 双线性采样

对流使用反向追踪（semi-Lagrangian）思想：

  • 当前像元 vUv 对应的上一时刻采样位置为 prevUv = vUv - duv；
  • duv = (flow * flowSpeed * dt) / worldSize；
  • 用双线性采样从上一帧浓度纹理取值，提升稳定性并减轻网格效应。

5.4 GPU 扩散（Diffusion）：5 点拉普拉斯差分

扩散采用 5 点格式：

C' = C + αx(CE + CW - 2C) + αy(CN + CS - 2C)
αx = D·dt/dx²
αy = D·dt/dy²

为了稳定性，项目做了 CFL 约束与 alpha clamp：

  • 依据 dx = worldW / res、dy = worldH / res 计算 dt 上限；
  • 若 dt 过大则 clamp 并输出提示（ui.pollution.lastStability）。

5.5 渲染集成：Turbo 色谱 + log/pow 非线性映射 + 透明度策略

污染结果直接叠加在水面 shader 中（片元阶段）：

  • mapPollution() 支持 log 与 pow 两种映射，提升低浓度可见性。
  • 色谱使用 turbo()（感知均匀、适合浓度表达）。
  • alpha 随浓度增加而增强，并且受水域 mask 与岸线 feather 约束，避免溢出到陆地。

5.6 工程落地参数表（污染对流-扩散）

污染仿真参数全部前端可调（便于对比与验收），推荐先按保守参数跑通再逐步增大：

参数 UI 字段 推荐起步 说明
分辨率 pollution.resolution 1024 2048 对显存/带宽要求更高
扩散系数 pollution.diffusion 0.10 m²/s；越大扩散越快，越容易要求 dt 更小
衰减率 pollution.decay 0.00 1/s；可模拟自然衰减/降解
源项 sigma pollution.sigmaMeters 650 m；控制初始污染团尺度
峰值浓度 pollution.peak 1.0 初始强度（相对值），会受 clamp 限制
浓度截断 pollution.clampMax 3.0 防止数值爆炸；也影响可视化映射
流速 hydro.flowSpeedMS 0.35 m/s；过大时需要更小 dt 才稳定
时间步长 hydro.dtSeconds 1 s；作为 dt 的尺度因子

稳定性策略（工程必须具备）：

  • dt clamp：根据 dx/dy/D 做上限约束（CFL），否则扩散会出现发散或纹理“花屏”。
  • mask 裁剪：陆地区域直接置零，避免污染越界扩散到陆地。

6. 场景交互与功能拓展

6.1 “分步骤”交互与幂等式数据准备

前端面板将预处理拆成 Step1/2/3/4，配合后端 actions[] 控制按钮可用性：

  • 优点：链路可观测、可回溯；失败时不会污染后续步骤；结果可缓存复用。
  • UI 侧统一使用全局排他 Loading（withLoading()），避免多操作并发导致资源状态不一致。

6.1.1 actions 的工程含义（前后端协同约定）

  • STEP1_HEIGHTMAP：缺 DEM 产物（dem_meta/dem_f32/heightmap）
  • STEP2_WATER_MASK：缺水域 mask
  • STEP3_FLOW_D8 / STEP3_FLOW_DINF：缺 flowmap（允许选择模型）
  • STEP4_FLOW_ENHANCE：允许进行入/出水口增强
  • IMAGERY_DOWNLOAD：缺影像拼接产物

前端不直接判断文件是否存在，而是信任 actions，这样能避免 “前端逻辑与后端真实状态不一致”。

6.2 视角交互：OrbitControls + 水面 LOD 自适应

水面网格分段（segX/segY）会显著影响性能。项目中做了 “按相机距离自适应 profile”：

  • near/mid/far 分档，动态选择网格分段数；
  • 在 controls 结束交互时尝试重建水面网格，减少频繁重建带来的卡顿；

6.3 可扩展方向

  • 更多源项：面源/线源（沿岸排污口）、时间变化排放率（工况曲线）。
  • 更真实水动力：将流场从 “静态 flowmap + 速度尺度” 扩展为时变速度场，或接入外部水动力模型结果。
  • 多图层耦合：叠加风场、降雨径流、温盐场，形成多物理量协同展示。

7. 项目性能优化与踩坑总结

7.1 性能优化要点（工程可落地）

  • 渲染自适应降级
    • 水面高度场传播迭代次数按 FPS 降级（getAdaptiveWaterSimulationPasses()）。
    • 反射 RT 分辨率与更新频率按 FPS 动态调整（getAdaptiveWaterReflectionScale/Interval()）。
  • 纹理/几何生命周期管理
    • 任何重建都严格 dispose 旧的 geometry/material/texture/renderTarget，避免显存泄漏。
    • 污染仿真与水面仿真都是 ping-pong，重置时必须统一清理。
  • 分辨率权衡
    • 水面动态高度场使用 256^2（WATER_SIM_RESOLUTION），确保实时性。
    • 污染模拟支持 1024/2048 两档，通过 UI 切换以满足精度需求。

7.2 典型踩坑总结（可直接复用的经验）

  • DEM 全黑 / 高程范围异常

    • 现象：elevationMin=0 & elevationMax=1，高度图看似正常但实际高程全丢失。
    • 解决：后端采样必须读取原始像元值并计算真实 min/max，同时做坏缓存失效（Step1 meta suspicious 判定）。

  • 污染扩散无响应（最常见）

    • 现象：点击启动后无变化，浓度纹理全 0。
    • 根因：DEM 的 CRS 是 EPSG:326xx（UTM）却按 EPSG:3857 投影，导致 UV 越界。
    • 解决：按 demMeta.crs 自动选择投影（UTM/WebMercator），并输出 source 的 uvError 便于诊断。

  • 水面黢黑

    • 原因：ShaderMaterial 不会自动吃场景灯光。
    • 解决：在水面 shader 内显式引入 uSunDir/uSunIntensity/uAmbientIntensity 并实现光照项。

  • 纹理上下颠倒 / UV 不一致

    • 原因：不同 Texture 类型、RenderTarget、CanvasTexture 的 flipY 默认行为不同。
    • 解决：对所有纹理加载与创建明确设置 flipY（项目约定：大多数贴图 flipY=true，RT 输出通常 flipY=false）。

7.3 性能验收指标（落地可量化）

工程验收建议先给出 “最小可用指标”，避免只讨论观感：

  • 首屏时间：Step1 完成后从加载 heightmap 到地形首帧可交互 ≤ 3s（本机/局域网）
  • 稳定帧率：水面 + 反射 + 污染叠加开启，FPS ≥ 30（常见独显/苹果 M 系列）
  • 显存/内存：切换参数与重建水面/污染后显存不持续增长（纹理/RT 必须可回收）

7.4 排障清单（按优先级）

  1. /api/dem/sanchalake/meta 的 actions[] 是否符合预期（决定流程是否正确）
  2. dem_meta.json 的 crs/min/max/width/height/cellSize 是否合理（决定渲染与投影）
  3. mask.png alpha 是否正确（决定水面是否渲染、污染是否裁剪）
  4. flowmap*.png 是否存在且数值不全为中性（决定对流是否发生）
  5. 前端 debug log 是否输出 source 的 uvError（快速判断投影是否选对）

8. 项目总结与展望

本项目在工程上打通了 “真实地形 + 真实水体观感 + 实时污染扩散可视化” 的闭环，核心优势体现在：

  • 链路清晰且可复用：后端负责数据契约与预处理，前端负责渲染与实时仿真，二者通过 dem_meta + png + mask 解耦。
  • 强交互与强解释：污染源参数可控、仿真稳定性可观测（dt clamp/误差输出），效果不再是“黑箱动画”。
  • 质量与性能兼顾：采用自适应 LOD、反射降级、分辨率分档等策略，在普通设备上也能保持可用帧率。

下一阶段可重点推进：

  • WebGPU 计算管线：将污染仿真从 WebGL RenderTarget 迁移到 WebGPU compute，以获得更高分辨率与更低成本的迭代次数。
  • 更严谨的水动力数据：引入外部水动力模型结果（时间维度、分层流速），并支持与污染物模型参数联动。
  • 工程化压测与回归：建立场景基准数据与自动化回归（帧率/显存/一致性），让“效果”与“性能”可持续迭代。
# vue.js # spring boot
Logo
AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

cover

Re：Linux系统篇（二十二）进程篇·七：环境变量的底层溯源、核心获取机制与安全应用

avatar AtomGit开源社区
cover

第7节课：LangGraph｜可视化流程图生成与调试技巧

avatar AtomGit开源社区
cover

Amphenol ICC DRPC21A005540线束解析

avatar AtomGit开源社区
