2026山东大学软件学院项目实训（九）——AI工作流

为了实现 AI 工作流，我们可以考虑市面上很多现成的平台，像 Dify、Coze、阿里云百炼，通过拖拽式的界面就能快速搭建工作流，上手简单、能够快速看到效果，非常适合快速验证想法或者让非技术人员参与构建流程。但是，当涉及到复杂的业务逻辑时，“低代码平台” 可能无法满足我们的定制化需求，尤其是当系统需要与现有的业务逻辑深度集成时。

方案二：

LangGraph4j这样的工作流编程框架虽然需要一定的学习成本，但它提供了完全的控制能力。对于我们这个项目来说，既要与现有的 Spring Boot 系统深度集成，又要处理图片收集、AI 代码生成、质量检查等复杂的业务逻辑，选择 LangGraph4j 会更加合适。

更重要的是，LangGraph4j 作为一个专门为 Java 生态设计的工作流框架，和 LangChain4j 兼容性很好，能够无缝融入我们现有的技术栈，可以直接复用项目中已有的 Service、配置和工具类，不需要从 0 进行开发。同时，它还提供了丰富的高级特性，比如条件边、循环执行、并发处理等，让我们能够构建出智能化的工作流程。

还有一点就是编程框架的可维护性和可扩展性，随着业务的发展，我们的工作流可能会变得越来越复杂，编程框架能够更好地支持这种迭代。

最后，我们选择LangGraph4j编程框架。

四、LangGraph4j入门

https://langgraph4j.github.io/langgraph4j/features/

这是langgraph4j的官方特性文档，大家也可以学习一下。

讲解了：StateGraph、AgentState、Nodes工作节点、Edges边、Checkpoints检查点

此外大家可以了解一些高级特性，如：

Streaming异步和流式处理、可视化、Parallel Branch并发、Sungraphs子图（直接添加，编译添加，操作节点）、Breakpoints断点

五、核心工作流开发

（一）、开发步骤

工作流开发的核心是：节点 + 边 + 状态 + 其他特性具体步骤：

定义工作流结构（所有工作节点先只是临时输出、也无需记录状态）
定义状态
定义工作节点，先通过假数据模拟状态流转
开发真实的工作节点
工作流中使用节点，提供完整的工作流服务

（二）、定义工作流结构

根据我们的需求梳理出工作流程：

输入原始 Prompt
获取图片素材 Agent：通过工具调用从不同的渠道获取图片
内容图片：pexels 网页搜索
插画图片：undraw 抓取
画架构图：文本绘图 + 上传到 COS
Logo 等设计图片：AI 生成或者 MCP
提示词增强：关联图片内容到原始提示词
智能路由 Agent：选用哪种模式生成网站？
原生 HTML
原生多文件
Vue 工程
网站生成 Agent：利用搜集到的图片，根据上一步确认的生成模式来生成网站
项目构建器：文件保存 / 打包构建

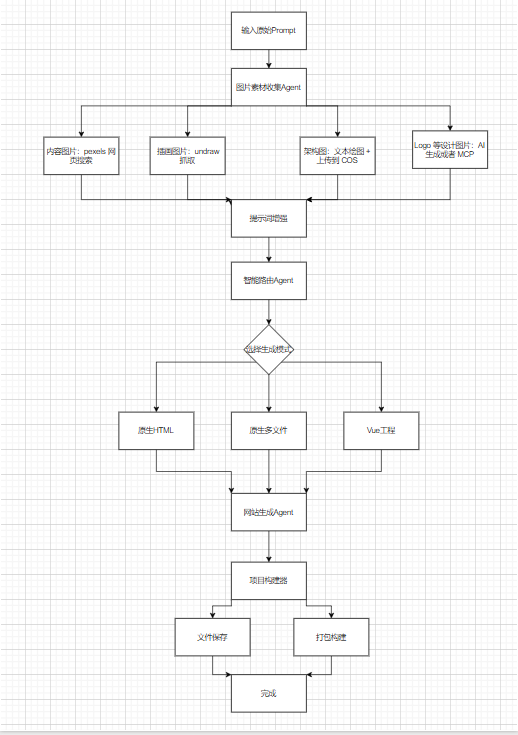

图示：

有了详细的工作流程描述后，可以利用 AI，根据 LangGraph4j 的官方文档和示例，快速生成基础的工作流结构代码，比如下列提示词：

帮我生成 LangGraph4j 工作流的代码
工作流的流程描述
// ... 补充具体的流程
1. 输入原始 Prompt
2. 获取图片素材 Agent：通过工具调用从不同的渠道获取图片
3. 内容图片：pexels 网页搜索
4. 插画图片：undraw 抓取
5. 画架构图：文本绘图 + 上传到 COS
6. Logo 等设计图片：AI 生成或者 MCP
7. 提示词增强：关联图片内容到原始提示词
8. 智能路由 Agent：选用哪种模式生成网站？
9. 原生 HTML
10. 原生多文件
11. Vue 工程
12. 网站生成 Agent：利用搜集到的图片，根据上一步确认的生成模式来生成网站
13. 项目构建器：文件保存 / 打包构建
要求
先生成基础的工作流结构代码，每个工作节点中只输出一句信息就够了，不用真正实现具体的业务逻辑。
参考信息
官方文档: @https://langgraph4j.github.io/langgraph4j/core/low_level/
示例工作流实现: @https://github.com/langgraph4j/Langgraph4j-examples/blob/main/langchain4j/adaptive-rag/src/main/java/dev/langchain4j/adaptiverag/AdaptiveRag.java

得到简化版的工作流结构代码如下，存放到 langgraph4j 包下：

@Slf4j
public class SimpleWorkflowApp {
    // 创建通用节点：仅打印日志
    static AsyncNodeAction<MessageState, String> node(String message) {
        return node_async(state -> {
            log.info("执行节点：{}", message);
            return Map.of();
        });
    }

    public static void main(String[] args) throws GraphStateException {
        // 1. 创建状态图
        StateGraph<MessageState> workflow = new StateGraph<>(MessageState::new);

        // 2. 添加节点
        workflow.addNode("image_collector", node("获取图片素材"))
                .addNode("prompt_enhancer", node("提示词增强"))
                .addNode("router", node("智能路由选择"))
                .addNode("code_generator", node("网站代码生成"))
                .addNode("project_builder", node("项目构建"));

        // 3. 连接边（顺序流程）
        workflow.addEdge(START, "image_collector")
                .addEdge("image_collector", "prompt_enhancer")
                .addEdge("prompt_enhancer", "router")
                .addEdge("router", "code_generator")
                .addEdge("code_generator", "project_builder")
                .addEdge("project_builder", END);

        // 4. 编译工作流
        CompiledGraph<MessageState> compiled = workflow.compile();

        // 5. 可视化输出（Mermaid）
        GraphRepresentation graph = workflow.getGraphRepresentation(GraphRepresentation.Type.MERMAID);
        log.info("工作流图：\n{}", graph.content());

        // 6. 执行流程
        log.info("开始执行工作流");
        int stepCounter = 1;
        for (NodeOutput<MessageState> step : compiled.stream(Map.of())) {
            log.info("--- 第{}步完成 ---", stepCounter++);
        }
        log.info("工作流执行完成！");
    }
}

（三）、定义状态

需要将各个工作节点中共享的数据定义为状态。

（1）、梳理状态

工作步骤	输入状态	输出状态
图片收集	originalPrompt 原始提示词	images 图片资源列表每一个图片都应该是对象结构（图片类别、描述、地址）图片类别：content 内容图片URLsillustration 插画图片URLsarchitecture 架构图URLlogo Logo图片URL
提示词增强	originalPrompt 原始提示词 images 图片资源	enhancedPrompt 增强后的提示词，包含图片描述和引用
智能路由	originalPromptenhancedPrompt 增强后的提示词	generationType 生成类型
代码生成	enhancedPromptgenerationType 生成类型images	generatedCodeDir 生成的代码目录
项目构建	generatedCodeDir生成的代码目录	buildResultDir 构建成功的目录

（2）、定义状态类

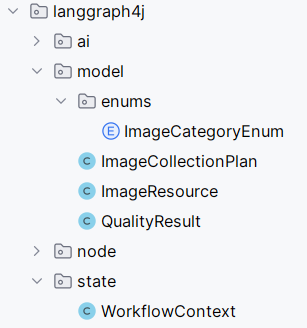

首先定义一个自己的WorkflowContext上下文类，统一维护所有需要的字段。

还有ImageResource类，ImageCategoryEnum图片枚举类

结构如下：

（四）、定义工作节点-模拟状态流转

（1）、定义工作节点

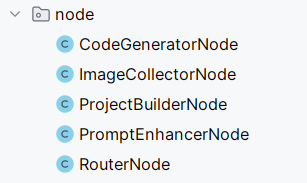

在 langgraph4j.node 包下新建每一个步骤对应的工作节点，每个节点中只需要 Mock 一些假数据来模拟状态流转，不用真正实现业务逻辑。

包括：图片收集节点ImageCollectorNode，提示词增强节点PromptEnhancerNode，智能路由节点RouterNode，代码生成节点CodeGeneratorNode，项目构建节点ProjectBuilderNode。

（2）、工作流图应用工作节点

langgraph4j 包下新建一个 WorkflowApp，应用各个工作节点类，代码如下：

@Slf4j
public class WorkflowApp {
    public static void main(String[] args) throws GraphStateException {
        // 创建工作流图
        CompiledGraph<MessagesState<String>> workflow = new MessagesStateGraph<String>()
        // 添加节点 - 使用真实的工作节点
        .addNode("image_collector", ImageCollectorNode.create())
        .addNode("prompt_enhancer", PromptEnhancerNode.create())
        .addNode("router", RouterNode.create())
        .addNode("code_generator", CodeGeneratorNode.create())
        .addNode("project_builder", ProjectBuilderNode.create())
        // 添加边
        .addEdge(START, "image_collector")
        .addEdge("image_collector", "prompt_enhancer")
        .addEdge("prompt_enhancer", "router")
        .addEdge("router", "code_generator")
        .addEdge("code_generator", "project_builder")
        .addEdge("project_builder", END)
        // 编译工作流
        .compile();
        // 初始化 WorkflowContext - 只设置基本信息
        WorkflowContext initialContext = WorkflowContext.builder()
        .originalPrompt("创建一个鱼皮的个人博客网站")
        .currentStep("初始化")
        .build();
        log.info("初始输入: {}", initialContext.getOriginalPrompt());
        log.info("开始执行工作流");
        // 显示工作流图
        GraphRepresentation graph = workflow.getGraph(GraphRepresentation.Type.MERMAID);
        log.info("工作流图:\n{}", graph.content());
        // 执行工作流
        int stepCounter = 1;
        for (NodeOutput<MessagesState<String>> step :
             workflow.stream(Map.of(WorkflowContext.WORKFLOW_CONTEXT_KEY, initialContext))) {
            log.info("--- 第 {} 步完成 ---", stepCounter);
            // 显示当前状态
            WorkflowContext currentContext = WorkflowContext.getContext(step.state());
            if (currentContext != null) {
                log.info("当前步骤上下文: {}", currentContext);
            }
            stepCounter++;
        }
        log.info("工作流执行完成！");
    }
}

（3）、工作节点实现

1、图片收集节点

该节点的作用是根据用户提示词获取到网站所需的图片。通过给 AI 提供各种不同类型的图片收集工具，来 AI 调用工具来获取网站所需的不同类型的图片，并且直接利用结构化输出特性获取到最终的图片列表。

编写内容图片收集工具，插画图片收集工具，架构图绘制工具，logo图片生成工具

AI 收集图片的提示词单独保存在资源文件image-collection-system-prompt.txt 中：

你是一个专业的图片收集助手。根据用户的网站需求，智能选择并调用相应的工具收集不同类型的图片资源。
你可以根据需要调用下面多个工具，收集全面的图片资源：
1. searchContentImages - 搜索内容相关图片，用于网站内容展示
2. searchIllustrations - 搜索插画图片，用于网站美化和装饰
3. generateArchitectureDiagram - 根据技术主题生成架构图，用于展示系统结构和技术关系
4. generateLogos - 根据描述生成Logo设计图片，用于网站品牌标识
请根据用户的需求分析，优先选择与用户需求最相关的图片类型：
- 如果涉及技术、系统、架构等内容，调用 generateArchitectureDiagram 生成架构图
- 如果需要品牌标识、Logo设计，调用 generateLogos 生成Logo
- 如果需要内容相关图片，调用 searchContentImages 搜索图片
- 如果需要装饰性插画，调用 searchIllustrations 搜索插画
你必须按照 JSON 格式输出！

然后在langgraph4j.ai包下创建图片收集AI服务ImageCollectionService，创建AI服务创建工厂ImageCollectionServiceFactory，注入指定的chatModel和各种图片收集工具；给WorkflowContext状态新增图片资源字符串字段，用于接受AI输出的图片信息。

紧接着，工作节点需要调用 AI 服务收集图片，并更新状态的 imageListStr 字段。由于目前我们的工作节点类都是通过静态方法提供工作节点的，可以写一个获取 Spring Bean 的静态工具类，就可以在静态方法中获取到 ImageCollectionService 了，这样就不用修改原本的代码。

在静态方法中获取指定 Bean：

// 获取AI图片收集服务
ImageCollectionService imageCollectionService =
SpringContextUtil.getBean(ImageCollectionService.class);

2、提示词增强节点

将获取到的图片信息拼接到原始提示词下，并在拼接提示词时引导 AI 利用这些图片信息作为网站素材。示例：

## 可用素材资源
请在生成网站使用以下图片资源，将这些图片合理地嵌入到网站的相应位置中。
- 架构图：编程学习网站架构（https://www.codefather.cn/logo.png）
- Logo图片：编程导航学习圈的 Logo（https://www.codefather.cn/logo.png）

3、智能路由节点

根据用户的原始提示词选择对应的网站生成方式，利用项目已有的AiCodeGenTypeRoutingService 实现即可，逻辑参考 createApp 方法的实现。

4、代码生成节点

首先根据代码生成类型，调用 AiCodeGeneratorFacade 生成代码，获得流式输出。然后还需要同步等待流式输出完成，将代码生成目录保存到状态中，交给下一个工作节点去处理。

5、项目构建节点

如果是 Vue 工程项目类型，调用项目已有的 VueProjectBuilder 打包构建；如果是其他类型，直接忽略（因为上一步文件已经通过 AI 工具调用保存）。

6、工作流使用工作节点

最后，将原本的 WorkflowApp 改造为一个新的工作流 CodeGenWorkflow，作为正式可用的类。不再是通过 main方法运行，而是提供执行工作流的方法。

@Slf4j
public class CodeGenWorkflow {

    /**
     * 创建完整的工作流
     */
    public CompiledGraph<MessagesState<String>> createWorkflow() {
        try {
            return new MessagesStateGraph<String>()
                    // 添加节点 - 使用完整实现的节点
                    .addNode("image_collector", ImageCollectorNode.create())
                    .addNode("prompt_enhancer", PromptEnhancerNode.create())
                    .addNode("router", RouterNode.create())
                    .addNode("code_generator", CodeGeneratorNode.create())
                    //.addNode("code_quality_check", CodeQualityCheckNode.create())
                    .addNode("project_builder", ProjectBuilderNode.create())

                    // 添加边
                    .addEdge(START, "image_collector")
                    .addEdge("image_collector", "prompt_enhancer")
                    .addEdge("prompt_enhancer", "router")
                    .addEdge("router", "code_generator")
                    .addEdge("code_generator", "project_builder")
                    // .addEdge("code_generator", "code_quality_check")
                    // 新增质检条件边：根据质检结果决定下一步
//                    .addConditionalEdges("code_quality_check",
//                            edge_async(this::routeAfterQualityCheck),
//                            Map.of(
//                                    "build", "project_builder",   // 质检通过且需要构建
//                                    "skip_build", END,            // 质检通过但跳过构建
//                                    "fail", "code_generator"      // 质检失败，重新生成
//                            ))
                    .addEdge("project_builder", END)

                    // 编译工作流
                    .compile();
        } catch (GraphStateException e) {
            throw new BusinessException(ErrorCode.OPERATION_ERROR, "工作流创建失败");
        }
    }

    /**
     * 执行工作流
     */
    public WorkflowContext executeWorkflow(String originalPrompt) {
        CompiledGraph<MessagesState<String>> workflow = createWorkflow();

        // 初始化 WorkflowContext
        WorkflowContext initialContext = WorkflowContext.builder()
                .originalPrompt(originalPrompt)
                .currentStep("初始化")
                .build();

        GraphRepresentation graph = workflow.getGraph(GraphRepresentation.Type.MERMAID);
        log.info("工作流图:\n{}", graph.content());
        log.info("开始执行代码生成工作流");

        WorkflowContext finalContext = null;
        int stepCounter = 1;
        for (NodeOutput<MessagesState<String>> step : workflow.stream(
                Map.of(WorkflowContext.WORKFLOW_CONTEXT_KEY, initialContext))) {
            log.info("--- 第 {} 步完成 ---", stepCounter);
            // 显示当前状态
            WorkflowContext currentContext = WorkflowContext.getContext(step.state());
            if (currentContext != null) {
                finalContext = currentContext;
                log.info("当前步骤上下文: {}", currentContext);
            }
            stepCounter++;
        }
        log.info("代码生成工作流执行完成！");
        return finalContext;
    }
}

六、LangGraph4j工作流特性

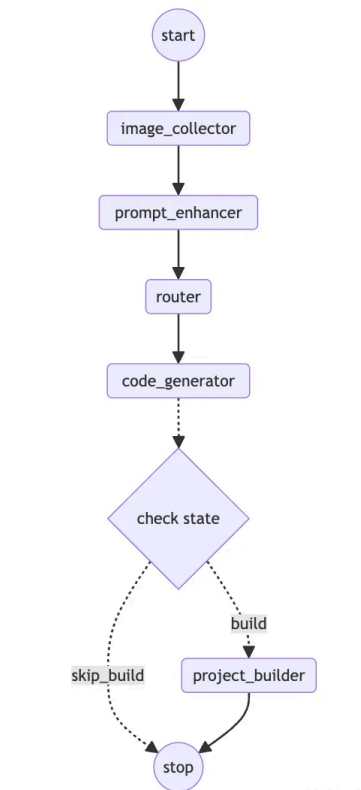

（一）、跳过构建-条件边

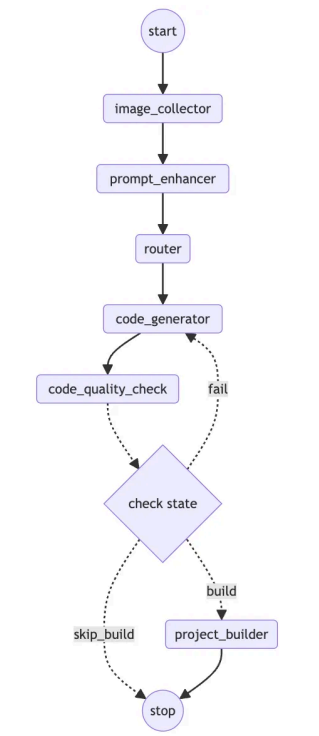

（二）、质量检查-循环边

新增代码质检 Agent 工作节点，在生成代码后，检验代码是否有异常、能否正常打包，如果有异常则返回到网站生成 Agent 重新生成。该节点所需的状态： generatedCodeDir + generationType 该节点返回的状态： qualityResult 质检结果

isValid 是否通过
errors 错误列表
suggestions 改进建议

开发步骤

定义数据模型

编写质量检查 AI 提示词 code-quality-check-system-prompt.txt ，提示词重点突出检查语法错误，并且强调结构化输出的 JSON 格式。

你是一个专业的代码质量检查专家。你的任务是分析用户提供的网站代码，检查语法错误等方面的问题，确保项目可以正常
运行和打包。
## 检查重点
### 1. 语法和结构错误
- HTML 标签是否正确闭合
- CSS 语法是否正确
- JavaScript 语法错误
- 文件引用路径是否正确
- 缺失的依赖或资源
### 2. 代码质量
- 代码结构是否合理
- 命名规范是否一致
- 代码重复性检查
### 3. 功能完整性
- 页面功能是否完整
- 交互逻辑是否正确
- 响应式设计检查
## 输出格式
请严格按照以下 JSON 格式返回检查结果：
json
{
"isValid": true/false,
"errors": [
"具体的错误描述1",
"具体的错误描述2"
],
"suggestions": [
"改进建议1",
"改进建议2"
]
}
## 判断标准
- isValid = true: 代码无严重语法错误，能够正常运行和打包
- isValid = false: 存在语法错误、结构问题或其他会导致无法正常运行的问题
- errors: 必须修复的问题，如语法错误、缺失文件等
- suggestions: 关于如何修复错误和改进代码的建议
请仔细分析代码，提供专业的质量检查结果。

开发质量检查工作节点

修改代码生成节点

修改工作流

（三)、图片收集优化-并发

方案一：工作节点内部实现并发

在图片收集节点内部通过 CompletableFuture 并发调用工具进行收集，并更新结果。

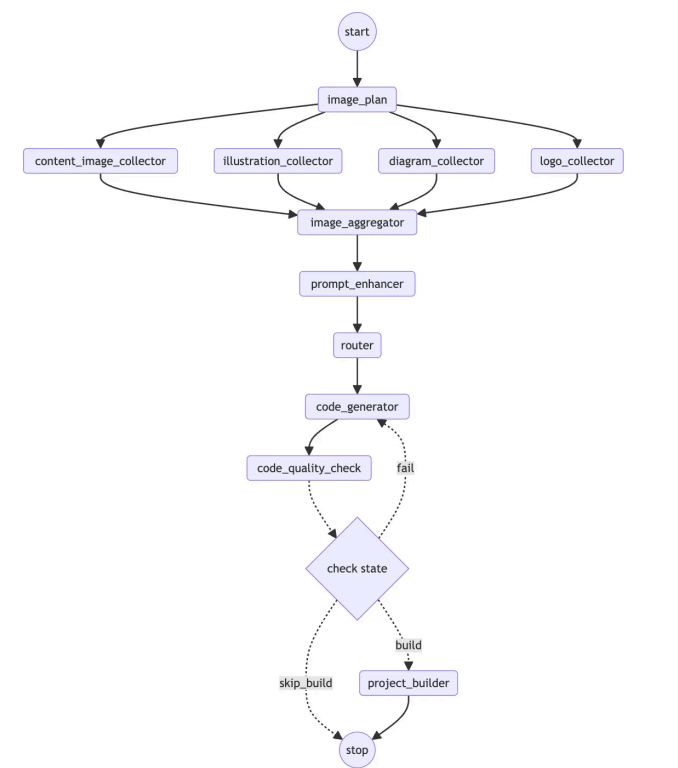

方案二：利用 LangGraph4j 的并发能力

把每个图片收集工具定义成工作节点，并发执行这些工具，最后再统一汇总结果。

方案三：利用 LangGraph4j 的子图能力

把每个图片收集工具定义成子图，并发执行这些工具，最后再统一汇总结果。

图片收集规划实现

编写 AI 收集图片的提示词 image-collection-plan-system-prompt.txt ：

你是一个专业的图片收集规划师。你的任务是分析用户的网站需求，制定合理的图片收集计划。
## 图片类型说明
### 1. 内容图片 (contentImageTasks)
- 用途：网站的主要内容配图
- 来源：通过关键词搜索获取
- 示例：产品图片、场景图片、人物图片等
### 2. 插画图片 (illustrationTasks)
- 用途：装饰性插画，提升页面美观度
- 来源：Undraw 插画库
- 示例：抽象插画、概念图解等
### 3. 架构图 (diagramTasks)
- 用途：展示系统架构、流程图等技术图表
- 来源：通过 Mermaid 代码生成
- 示例：系统架构图、流程图、组织结构图等
### 4. Logo图片 (logoTasks)
- 用途：品牌标识、图标等
- 来源：AI 生成
- 示例：公司Logo、产品图标等
## 规划原则
1. 需求导向：根据用户描述的网站类型和用途来规划图片
2. 适量原则：每种类型的图片数量要合理，避免过多或过少
3. 关键词精准：选择最能体现需求的关键词
4. 描述清晰：为任务提供清晰的描述说明
## 输出要求
请严格按照以下 JSON 格式返回图片收集计划：
json
{
"contentImageTasks": [
{
"query": "搜索关键词"
}
],
"illustrationTasks": [
{
"query": "插画关键词"
}
],
"diagramTasks": [
{
"mermaidCode": "mermaid图表代码",
"description": "图表用途描述"
}
],
"logoTasks": [
{
"description": "Logo设计描述，如名称、行业、风格等"
}
]
}
注意：
- 如果某种类型的图片不需要，对应数组可以为空
- 每个任务的 description 要说明图片的具体用途和位置
- mermaidCode 要是有效的 Mermaid 语法代码
- 关键词要使用中文或英文，选择搜索效果最好的语言

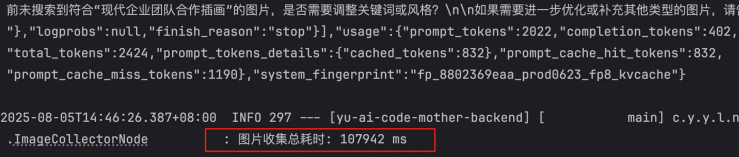

CompletableFuture并发实现后在图片收集节点内增加 Spring 的 StopWatch 来对比性能：

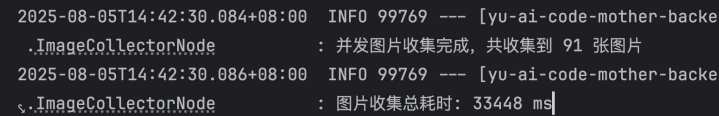

使用并发后，性能提升了几倍，缩短了 70 多秒。

Langgraph4j并发实现（未使用）

（四）、SSE流式输出

使用 SseEmitter 或者自己构造 Flux 响应式数据流，比如每次执行工作流时新建 SseEmitter，通过它来灵活控制要输出什么内容。

Flux实现

CodeGenWorkflow 工作流新增 SSE 输出版本的执行工作流方法，自己构造 Flux 响应流：

/**
     * 执行工作流（Flux 流式输出版本）
     */
    public Flux<String> executeWorkflowWithFlux(String originalPrompt) {
        return Flux.create(sink -> {
            Thread.startVirtualThread(() -> {
                try {
                    CompiledGraph<MessagesState<String>> workflow = createWorkflow();
                    WorkflowContext initialContext = WorkflowContext.builder()
                            .originalPrompt(originalPrompt)
                            .currentStep("初始化")
                            .build();
                    sink.next(formatSseEvent("workflow_start", Map.of(
                            "message", "开始执行代码生成工作流",
                            "originalPrompt", originalPrompt
                    )));
                    GraphRepresentation graph = workflow.getGraph(GraphRepresentation.Type.MERMAID);
                    log.info("工作流图:\n{}", graph.content());

                    int stepCounter = 1;
                    for (NodeOutput<MessagesState<String>> step : workflow.stream(
                            Map.of(WorkflowContext.WORKFLOW_CONTEXT_KEY, initialContext))) {
                        log.info("--- 第 {} 步完成 ---", stepCounter);
                        WorkflowContext currentContext = WorkflowContext.getContext(step.state());
                        if (currentContext != null) {
                            sink.next(formatSseEvent("step_completed", Map.of(
                                    "stepNumber", stepCounter,
                                    "currentStep", currentContext.getCurrentStep()
                            )));
                            log.info("当前步骤上下文: {}", currentContext);
                        }
                        stepCounter++;
                    }
                    sink.next(formatSseEvent("workflow_completed", Map.of(
                            "message", "代码生成工作流执行完成！"
                    )));
                    log.info("代码生成工作流执行完成！");
                    sink.complete();
                } catch (Exception e) {
                    log.error("工作流执行失败: {}", e.getMessage(), e);
                    sink.next(formatSseEvent("workflow_error", Map.of(
                            "error", e.getMessage(),
                            "message", "工作流执行失败"
                    )));
                    sink.error(e);
                }
            });
        });
    }

    /**
     * 格式化 SSE 事件的辅助方法
     */
    private String formatSseEvent(String eventType, Object data) {
        try {
            String jsonData = JSONUtil.toJsonStr(data);
            return "event: " + eventType + "\ndata: " + jsonData + "\n\n";
        } catch (Exception e) {
            log.error("格式化 SSE 事件失败: {}", e.getMessage(), e);
            return "event: error\ndata: {\"error\":\"格式化失败\"}\n\n";
        }
    }

编写工作流执行接口后，编写一个前端网站进行测试
