项目简介

游戏建筑资产AI生成管线是一个基于Python和多模态大语言模型（VLM）的自动化工作流，能够将任意角度的建筑截图转换为游戏可用的45度等轴建筑组件。

项目背景

在游戏开发中，建筑资产制作是一项耗时的工作。传统流程需要美术人员手动绘制每个组件，效率低下。本项目利用AI技术，实现了从建筑照片到游戏资产的自动化转换，大幅提升了资产生产效率。

核心特性

• 🏗️ 智能立面标准化：任意透视角度 → 正交正视图
• 🔍 精确组件识别：VLM自动识别建筑组件（窗户、门、屋顶等）
• ✅ 多阶段质检：代码规则 + VLM双重校验
• 🎨 四宫格生成：2x2网格批量生成45度等轴视图
• 🔧 靶向修复：智能识别并修复识别错误

---

技术架构

整体流程

┌─────────────────────────────────────────────────────────────────┐
│                    游戏建筑资产AI生成管线                         │
├─────────────────────────────────────────────────────────────────┤
│  Phase 1: 立面标准化                                             │
│    输入：任意透视建筑截图                                         │
│    输出：纯白背景正交正视图 + 建筑描述JSON                         │
├─────────────────────────────────────────────────────────────────┤
│  Phase 2: 组件识别                                               │
│    输入：正交图                                                   │
│    输出：组件清单 + 裁剪图 + 楼层区域图                            │
├─────────────────────────────────────────────────────────────────┤
│  Phase 2.5: VLM质检                                             │
│    输入：组件清单 + 正交图                                         │
│    输出：质量评分 + 问题清单                                       │
├─────────────────────────────────────────────────────────────────┤
│  Phase 2.6: 靶向修复                                             │
│    输入：质检报告 + 组件清单                                       │
│    输出：修复后的组件清单                                          │
├─────────────────────────────────────────────────────────────────┤
│  Phase 3: 四宫格生成                                             │
│    输入：组件清单 + 裁剪图                                         │
│    输出：2x2四宫格45度等轴视图                                    │
├─────────────────────────────────────────────────────────────────┤
│  Phase 4: 四宫格裁剪                                             │
│    输入：四宫格图片                                               │
│    输出：单个组件图片                                              │
└─────────────────────────────────────────────────────────────────┘

技术栈

类别	技术	用途
VLM	Qwen3.5-Omni-Plus	图像分析、组件识别
图像生成	DALL-E 3	正交图生成
图像编辑	Qwen-Image-2.0-Pro	四宫格生成
质检VLM	Gemini-3.1-Flash-Lite	质量检查
框架	Python + LangGraph	工作流编排

---

核心技术详解

1. Phase 1：立面标准化

将任意透视角度的建筑截图转换为正交正视图：

ANALYZE_PROMPT = """You are an expert architectural draftsman. Analyze this building screenshot and return a PRECISE geometric description in JSON format.

{
  "perspective_type": "one-point / two-point / three-point / front-view / bird-eye / unknown",
  "building_style": "architectural style in 2-3 words",
  "total_floors": "exact number of floors",
  "width_height_ratio": "approximate width:height ratio",
  "roof": { "type": "...", "color": "...", "details": "..." },
  "facade": { "material": "...", "main_color": "...", "accent_color": "..." },
  "windows": { "count_per_floor": "...", "arrangement": "...", "style": "..." },
  "door": { "position": "...", "style": "...", "color": "..." },
  "decorative_elements": ["list every visible decorative element"],
  ...
}"""

输出：纯白背景、无阴影的正面正视图 + 建筑描述JSON

2. Phase 2：组件识别

使用VLM识别建筑组件，输出结构化的组件清单：

识别的组件类型：

• roof / roof_slope：屋顶
• facade：墙面面板
• window：窗户
• door：门
• balcony：阳台
• canopy：遮阳篷
• shopfront：商铺橱窗
• molding：装饰线脚
• steps：台阶
• chimney：烟囱
• parapet：女儿墙

输出结构：

{
  "components": [
    {
      "id": "comp_001",
      "type": "window",
      "bbox": [100, 200, 300, 400],
      "reusable_group": "window_standard",
      "generation_prompt": "单个白色木质窗户，45度等轴游戏建筑资产"
    }
  ],
  "reusable_groups": {
    "window_standard": {
      "count": 9,
      "representative": "comp_001",
      "all_instances": ["comp_001", "comp_002", ...]
    }
  },
  "floor_zones": [
    {
      "zone_id": 0,
      "type": "roof",
      "y_range": [0, 150],
      "components": ["comp_001"]
    }
  ]
}

3. Phase 2.5：VLM质检

使用独立的质检VLM对识别结果进行质量检查：

质检维度：

1. 完整性：是否有遗漏的组件
2. 拆分精细度：是否有过度合并
3. 分组合理性：reusable_group是否正确
4. 类型正确性：组件类型标注是否准确

评分机制：

• 80分以上：Pass（通过）
• 60-79分：Conditional_Pass（有条件通过）
• 60分以下：Refine（需要修复）

4. Phase 2.6：靶向修复

基于质检报告，使用代码规则进行零成本修复：

# 拆分规则：合并过度的组件自动拆分
MERGE_SPLIT_RULES = {
    ("canopy", "shopfront"):  {"split": "horizontal", "ratio": 0.35},
    ("window", "balcony"):    {"split": "horizontal", "ratio": 0.75},
    ("window", "flower_box"): {"split": "horizontal", "ratio": 0.85},
}

# 关键词 → 组件类型映射
KEYWORD_TO_TYPE = {
    "遮阳篷": "canopy", "雨棚": "canopy",
    "橱窗": "shopfront", "商铺": "shopfront",
    "阳台": "balcony", "栏杆": "balcony",
    "花箱": "flower_box", "花台": "flower_box",
}

修复策略：

• merged_components：代码规则拆分（零VLM成本）
• missing_components：标记警告
• grouping_issues：标记警告（后续向量模型处理）
• type_errors：标记警告

5. Phase 3：四宫格生成

将识别的组件生成2x2四宫格45度等轴视图：

PROMPT_TEMPLATE = """参考建筑立面图，生成2x2四宫格模块拆分正交视图。

【视角要求】
固定视角：每个组件都必须从"正面偏左侧45度"观察，看到正面和左侧两个面。
所有四个格子的视角方向完全一致，禁止出现朝右的组件。
等轴测投影，无透视变形。

【构图要求】
- 纯白背景
- 四个格子均匀分布，格子间有清晰分割线
- 组件居中展示，占格子85%以上空间

【四个组件】
{components}

【风格要求】
- 哥特风格游戏资产：干净边缘，扁平着色
- 组件结构完整，可独立作为模块使用
- 同一建筑风格，与参考图一致"""

6. Phase 4：四宫格裁剪

将四宫格图片裁剪为单个组件图片：

# 四宫格裁剪位置
CROP_POSITIONS = [
    (0, 0),  # 左上
    (1, 0),  # 右上
    (0, 1),  # 左下
    (1, 1),  # 右下
]

---

提示词优化实践

问题发现

在项目开发过程中，我们发现并解决了多个提示词问题：

问题	类别	解决方案
3m×3m网格规则VLM无法理解	规则设计	改用"按窗间墙自然分段"
"同种窗户只识别1个"与代码需求矛盾	规则冲突	改为"每个实例都单独识别"
未提供图片尺寸信息	信息缺失	动态注入图片尺寸
type列表不完整	类型覆盖	补充steps/canopy等类型
decoration类型太笼统	输出问题	细分为尖顶/壁灯/植物等

优化原则

1. 可操作性：规则必须是VLM能理解和执行的
2. 一致性：提示词和代码逻辑必须一致
3. 完整性：提供所有必要的上下文信息
4. 精确性：避免模糊和歧义的描述

---

使用指南

环境准备

# 克隆项目
git clone https://github.com/your-username/workflowTest.git

# 安装依赖
pip install -r requirements.txt

配置API

编辑 config.py：

# VLM 视觉模型
VLM_API_URL = "https://dashscope.aliyuncs.com/compatible-mode/v1/chat/completions"
VLM_API_KEY = "your-api-key"
VLM_MODEL = "qwen3.5-omni-plus"

# 图像生成模型
IMAGE_GEN_API_URL = "https://api.302.ai/v1/images/generations"
IMAGE_GEN_API_KEY = "your-api-key"
IMAGE_GEN_MODEL = "dall-e-3"

# 图像编辑模型
IMAGE_EDIT_API_URL = "https://dashscope.aliyuncs.com/api/v1/services/aigc/multimodal-generation/generation"
IMAGE_EDIT_API_KEY = "your-api-key"
IMAGE_EDIT_MODEL = "qwen-image-2.0-pro"

# 质检VLM
CHECKER_VLM_API_URL = "https://api.302.ai/v1/chat/completions"
CHECKER_VLM_API_KEY = "your-api-key"
CHECKER_VLM_MODEL = "gemini-3.1-flash-lite-preview"

运行流程

# Phase 1: 立面标准化
python phase1_standardize.py

# Phase 2: 组件识别
python phase2_module_recognition.py

# Phase 2.5: VLM质检
python phase25_quality_check.py

# Phase 2.6: 靶向修复（如果质检发现问题）
python phase26_calibration_repair.py

# Phase 3: 四宫格生成
python phase3_quadrant_generation.py

# Phase 4: 四宫格裁剪
python phase4_crop_quadrant.py

输出结构

output/
├── phase1/                    # 正交图 + 建筑描述
│   ├── building_001.png
│   └── building_001_analysis.json
├── phase2/                    # 组件清单 + 裁剪图
│   ├── manifest.json
│   └── components/
│       ├── comp_001_window.png
│       ├── comp_002_door.png
│       └── ...
├── phase25/                   # 质检报告
│   └── quality_report_01.json
├── phase3_quadrant/           # 四宫格图片
│   ├── batch_001.png
│   └── manifest.json
└── phase4_cropped/            # 单个组件图片
    ├── window_001.png
    ├── door_001.png
    └── ...

---

技术亮点

1. 多阶段质检机制

项目采用代码规则 + VLM双重质检：

• 代码规则：检查bbox边界、字段完整性、数量合理性
• VLM质检：视觉检查完整性、拆分精细度、分组合理性

2. 靶向修复策略

针对质检发现的问题，采用靶向修复而非全量重跑：

• 代码可修复的问题：自动拆分、类型映射
• 需要VLM的问题：标记警告，后续处理
• 大幅降低API调用成本

3. 可复用组件分组

通过reusable_group机制，实现组件去重和批量生成：

• 相同外观的组件归为一组
• 只生成一次四宫格
• 通过裁剪复用到多个位置

4. 动态提示词注入

根据图片尺寸、Phase 1描述等信息动态构建提示词：

• 注入图片尺寸，提升bbox精度
• 注入建筑描述，提升识别准确度
• 注入已知组件，保持一致性

---

实际演示

演示案例：哥特风格建筑

以下展示一个完整的建筑资产生成流程，从输入截图到最终输出。

Step 1: 输入 - 建筑截图

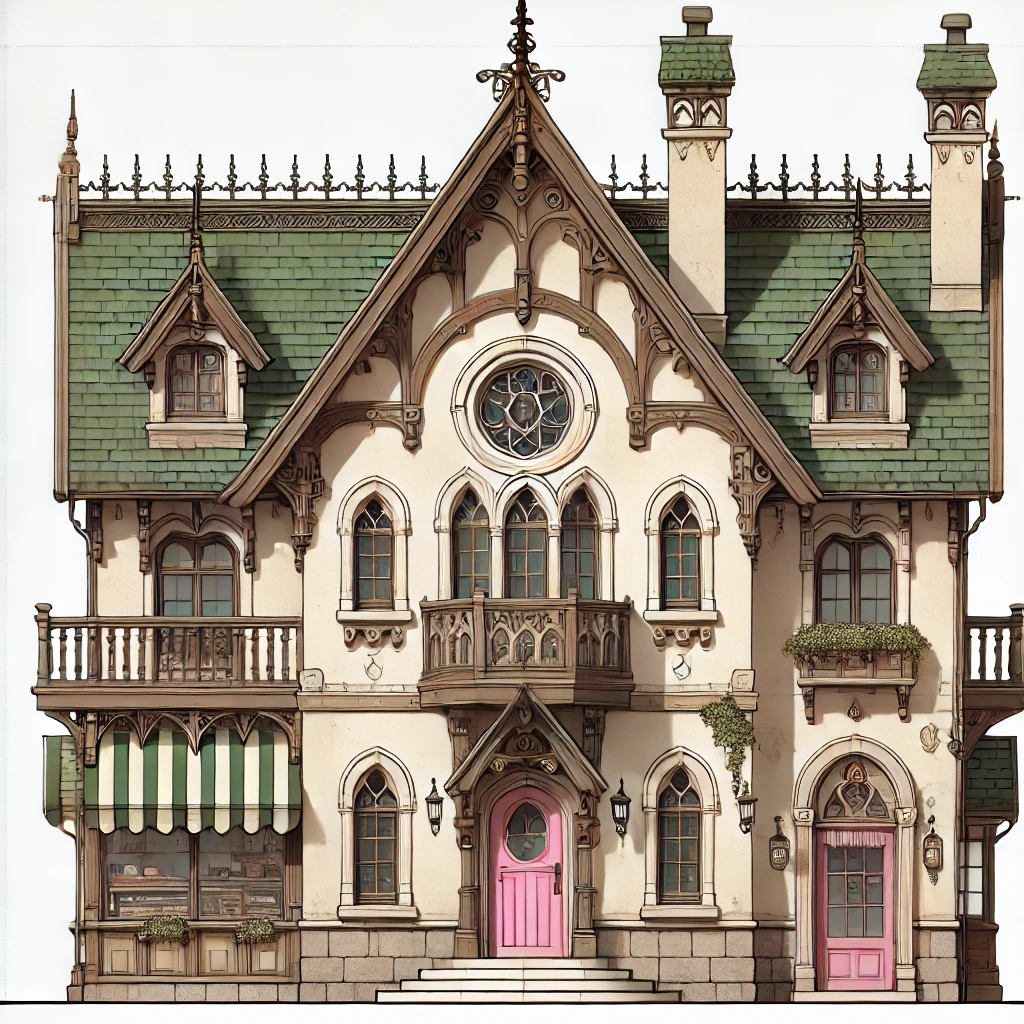

Step 2: Phase 1 输出 - 正交正视图

输出说明：VLM分析建筑透视类型，生成纯白背景的正交正视图

生成的建筑描述JSON：

{
  "perspective_type": "two-point",
  "building_style": "Gothic Revival",
  "total_floors": 3,
  "roof": { "type": "gable", "color": "dark gray" },
  "facade": { "material": "stone", "main_color": "beige" },
  "windows": { "count_per_floor": 4, "style": "arched" }
}

---

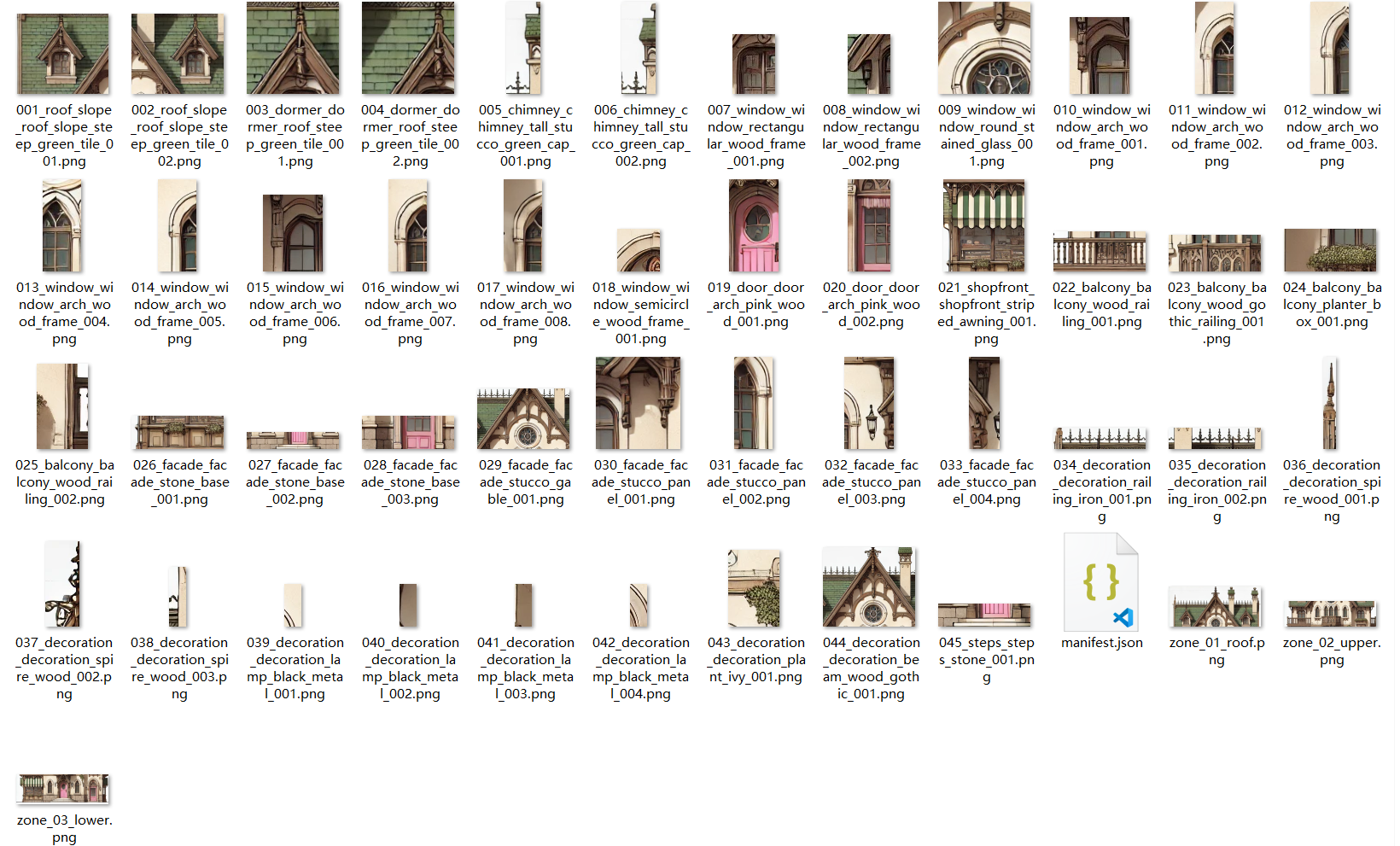

Step 3: Phase 2 输出 - 组件识别结果

输出说明：VLM识别建筑组件，标注bbox和类型

识别统计：

组件类型	数量	示例
window	12	标准窗户、拱形窗户
door	1	正门
balcony	3	铁艺阳台
roof	1	人字屋顶
facade	4	墙面面板
canopy	2	遮阳篷

Step 4: Phase 2.5 输出 - 质检报告

输出说明：VLM对识别结果进行质量检查

质检评分：85/100 ✅ Pass

维度	评分	说明
完整性	90	所有主要组件已识别
拆分精细度	85	无过度合并
分组合理性	80	reusable_group划分正确
类型正确性	85	组件类型标注准确

发现的问题：

• ⚠️ comp_015: "decoration"类型过于笼统，可能是壁灯
• ⚠️ comp_008: bbox与相邻组件有轻微重叠

---

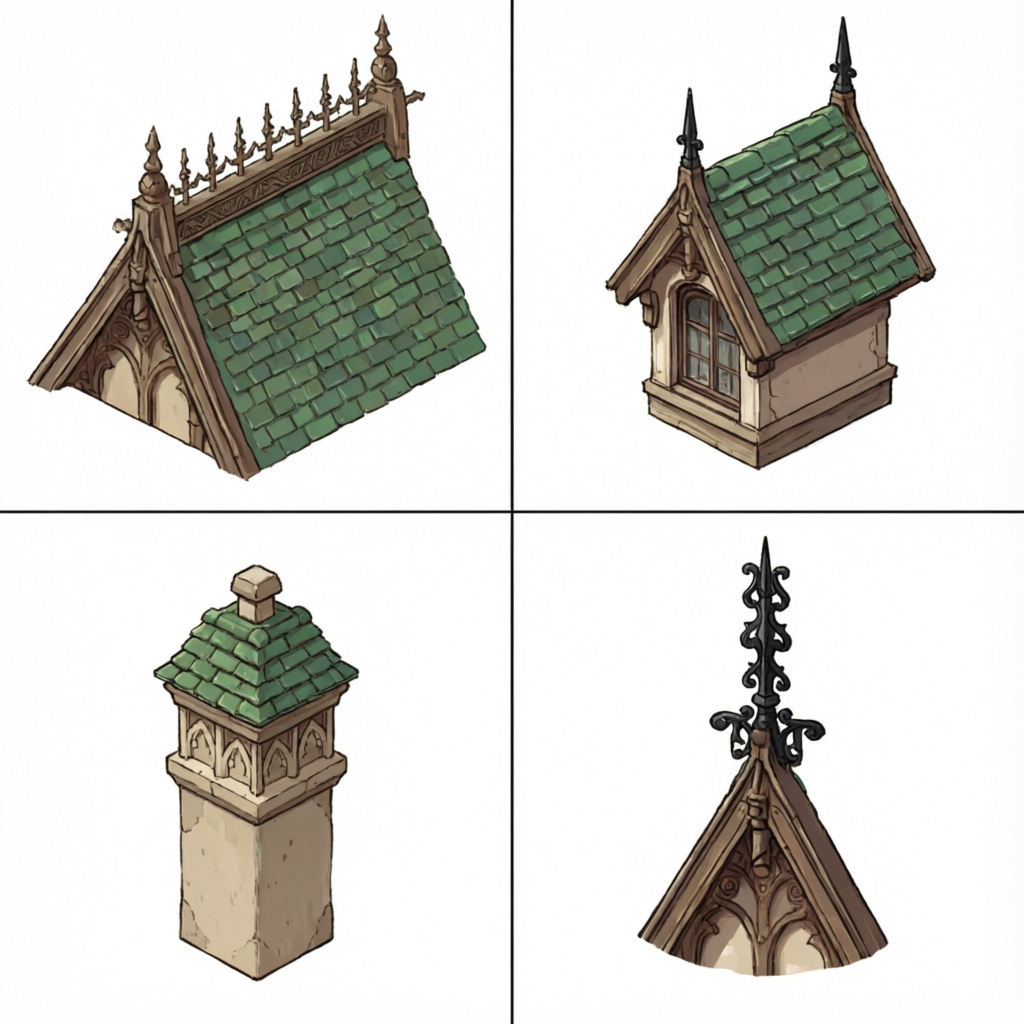

Step 5: Phase 3 输出 - 四宫格生成

输出说明：将组件生成2x2四宫格45度等轴视图

四宫格说明：

• 视角：正面偏左侧45度，看到正面和左侧两个面
• 背景：纯白
• 风格：哥特风格游戏资产，干净边缘，扁平着色

---

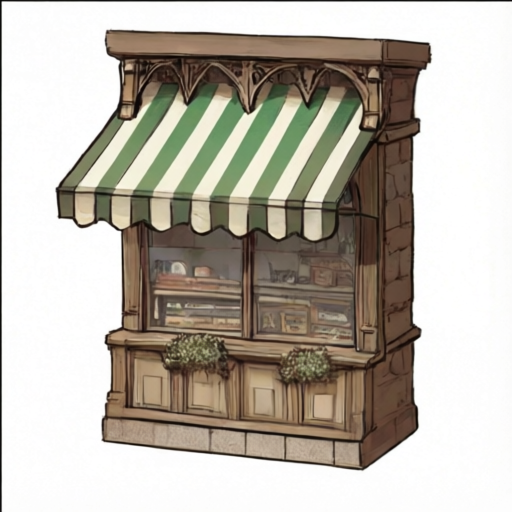

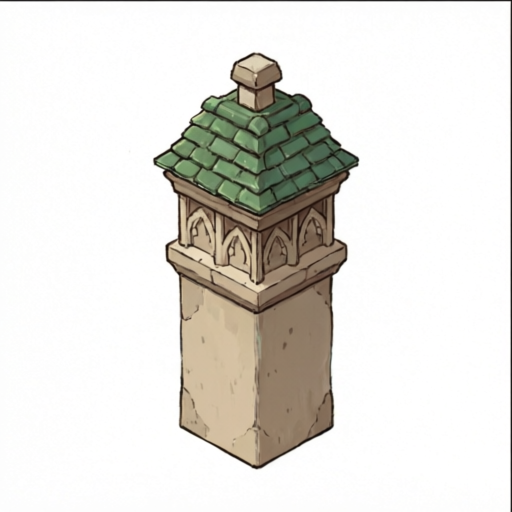

Step 6: Phase 4 输出 - 单个组件

输出说明：将四宫格裁剪为单个组件图片

最终输出文件夹结构：

output/phase4_cropped/
├── window_standard_001.png    # 标准窗户
├── window_arched_001.png      # 拱形窗户
├── door_main_001.png          # 正门
├── balcony_iron_001.png       # 铁艺阳台
├── canopy_shop_001.png        # 商铺遮阳篷
├── roof_gable_001.png         # 人字屋顶
└── facade_panel_001.png       # 墙面面板

---

效果对比

阶段	输入	输出	处理时间
Phase 1	透视截图	正交图	~30秒
Phase 2	正交图	组件清单	~45秒
Phase 2.5	组件清单	质检报告	~15秒
Phase 3	组件图	四宫格	~60秒/批
Phase 4	四宫格	单个组件	<1秒

总处理时间：约3-5分钟/建筑（取决于组件数量）

---

项目对比

特性	传统流程	AI管线
组件识别	人工标注	VLM自动识别
质量检查	人工审核	代码+VLM双重校验
资产生成	手动绘制	AI批量生成
处理时间	数小时/建筑	数分钟/建筑
一致性	依赖人工经验	规则化保证

---

未来规划

短期目标

• 引入向量模型做组件校准
• 优化Phase 2提示词（300行精简）
• 支持更多建筑风格
• 添加Web界面

长期目标

• 支持3D模型生成
• 集成ComfyUI工作流
• 实现分布式处理
• 开源社区建设
• Agent化流程

---

总结

游戏建筑资产AI生成管线通过集成多模态大语言模型，实现了从建筑截图到游戏资产的自动化转换。项目的核心创新在于：

1. 多阶段处理：标准化 → 识别 → 质检 → 修复 → 生成 → 裁剪
2. 双重质检：代码规则 + VLM视觉检查
3. 靶向修复：零成本代码修复 + 标记式警告
4. 可复用分组：组件去重，批量生成

如果你对游戏资产制作、计算机视觉、或者AI工作流感兴趣，欢迎关注和交流！

---

项目地址：https://github.com/Lastcloud-AC/BuildingPix

相关技术：Python, VLM, DALL-E 3, Qwen, LangGraph, 计算机视觉

标签：#游戏开发 #AI #VLM #建筑资产 #自动化 #计算机视觉
