讲透：

• Target Z
• 为什么100MHz FAIL危险
• 电容为什么越加越差
• 反谐振
• 为什么高温更容易爆 PI 问题
• 怎么回答领导：**

🚗《硬件工程师，每天5分钟》第7篇

🔥《为什么 DDR5 最怕电源噪声？很多板子不是 SI 翻车，而是 PI 在偷偷害你》

能开机，不代表供电稳。很多随机死机，根本不是软件问题。

---

很多工程师第一次做 DDR5。

最容易犯一个错：

天天盯：

SI
眼图
串扰
等长
阻抗

结果：

板子：

还是挂。

现象特别离谱：

高温死机
随机报错
偶发重启
Training不过
压力测试挂

于是：

开始：

怀疑：

颗粒坏？
软件问题？
DDR兼容？
PMIC不行？

结果：

查半个月。

最后发现：

真凶：

PI（Power Integrity）

也就是：

电源完整性。

说句特别真实的话：

很多 DDR5 项目。

真正死的地方：

不是：

信号。

而是：

电源。

因为：

高速世界。

一句特别值钱的话：

信号跑得再漂亮。

电源不稳。

一样死。

---

🎯 第一层：为什么 DDR5 特别怕电源噪声？

先讲一个很多人没意识到的事。

DDR5：

不是：

一直耗电。

而是：

瞬间耗电。

什么意思？

举个简单例子。

某一瞬间：

大量 bit：

同时翻转。

比如：

0 → 1
1 → 0

结果：

电流：

瞬间暴涨。

一句话：

瞬态电流特别猛。

问题来了。

如果：

PDN（电源网络）

反应不过来。

会发生什么？

举个特别好理解例子。

你家：

平时：

一个人洗澡。

水压正常。

突然：

十个人同时洗。

结果：

水压掉了

DDR5：

也一样。

如果：

供电：

瞬间跟不上。

结果：

电压跌落（Droop）

然后：

Timing 开始漂。

Jitter 开始增。

Training 开始不稳。

最终：

系统：

挂。

所以：

PI 真正关注的：

不是：

有没有电。

而是：

电能不能瞬间跟上变化。

---

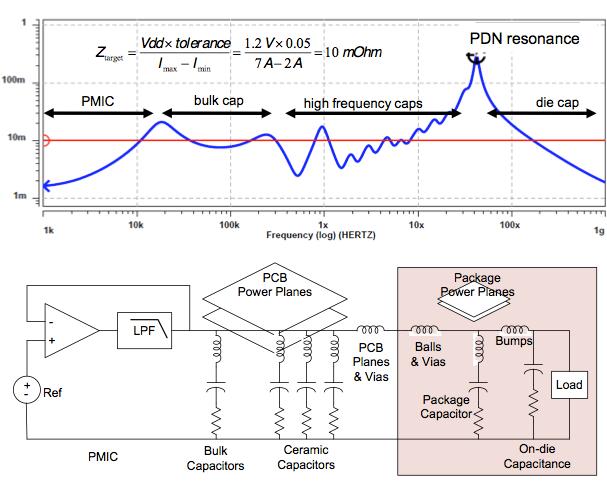

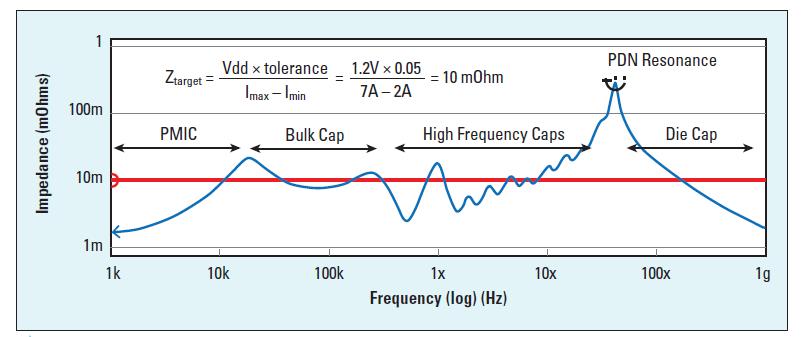

🎯 第二层：Target Z 到底是什么？——为什么 PI 仿真天天盯着它？

你应该经常看到：

Target Z

很多人：

第一次：

一脸懵。

说句人话：

它就是：

电源允许的最大脾气。

什么意思？

比如：

DDR：

允许：

50mV 波动。

瞬态电流：

500mA。

那：

Target：

大概：

100mΩ。

什么意思？

整个 PDN。

在各个频率。

尽量：

都别超过：

100mΩ。

否则：

供电：

容易：

跟不上。

重点来了。

很多人：

只看：

DC。

错。

真正危险：

是：

高频。

因为：

DDR5：

边沿太快。

变化：

太猛。

---

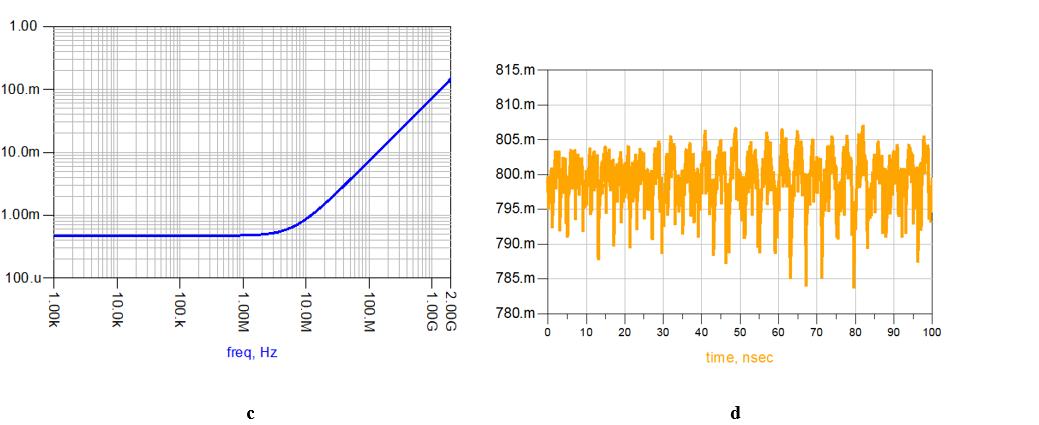

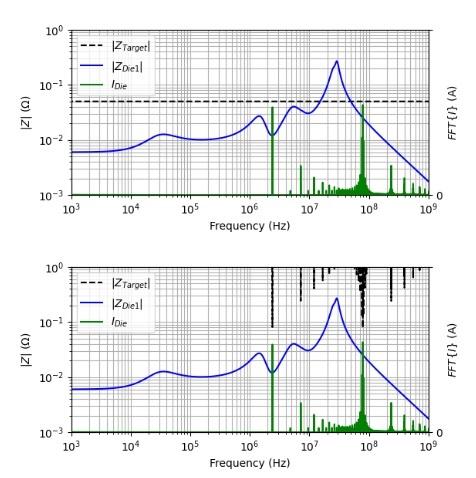

🎯 第三层：为什么 100MHz FAIL 特别容易让人误判？

这个问题。

特别真实。

你应该经常见：

仿真：

DC PASS

100MHz FAIL

然后：

项目群：

开始慌。

有人说：

完了。

有人说：

能赌。

到底：

怎么看？

先讲透。

很多人误会：

100MHz

是：

DDR频率。

其实：

不是。

它：

只是：

检查点。

什么意思？

看：

你的 PDN。

在：

100MHz。

供电能力：

够不够。

因为：

DDR 高频瞬态。

特别依赖：

几十 MHz 到几百 MHz。

这一段。

如果：

阻抗：

突然：

爆高。

结果：

电流：

冲不上去。

然后：

发生：

电压跌
噪声变大
Jitter增加
Margin变小

所以：

高频 FAIL

往往：

比 DC FAIL 更危险。

特别：

DDR5。

---

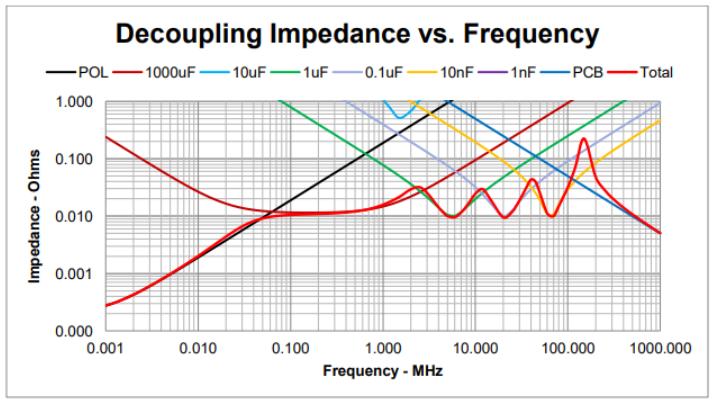

🎯 第四层：为什么电容越加越差？

这个。

特别多人踩坑。

PI FAIL。

第一反应：

加电容。

结果：

反而：

更差。

为什么？

因为：

电容：

不是：

越多越好。

每个电容：

都有：

ESR
ESL
SRF（自谐振频率）

什么意思？

不同频段。

不同电容：

负责。

比如：

100nF

偏高频。

---

10uF

偏低频。

---

大电容

更低频。

如果：

乱堆。

容易：

发生：

Anti-Resonance（反谐振）

什么意思？

某个频率。

阻抗：

突然：

冲天。

结果：

比不加：

还差。

所以：

真正高手：

不是：

拼命堆。

而是：

搭频谱。

让：

整个频段。

都有人负责。

---

🎯 第五层：为什么高温最容易暴露 PI 问题？

这个特别真实。

很多板：

25℃
正常

一进：

85℃：

随机死

为什么？

一句话：

电阻变大了。

温度高。

铜阻值：

增加。

供电：

能力下降。

而：

DDR5：

最怕：

高频供电差。

于是：

本来：

刚好够。

现在：

直接：

不够。

所以：

很多项目：

高温翻车。

最后：

根因：

其实：

是：

PI。

不是：

颗粒。

---

🚗 明天预告（第8篇）

《为什么 DDR5 最怕电容摆错位置？差1厘米，效果可能差10倍》

讲透：

• 去耦电容到底怎么摆
• 为什么离芯片越近越好
• 回流环路
• 电容 Placement 真相
• 为什么有时候加电容没用
• Layout 工程师最容易踩的坑
