之前写了一篇LAN9252移植的文档，是基于SPI接口的，但是在电机端的代码开发差不多的时，上了EtherCAT通信发现使用SPI与LAN9252进行通信带来的结果就是SPI的通信速率太慢了，MainLoop()函数在主循环中执行的时间在340us，即使后续进行了优化，时间仍然有150us。

        原因是MCU与LAN9252进行一次通信时候会涉及到8~9个字节通信，即使SPI的速率很高，有几十M，但是一次通信仍然花费了10us左右，而且MainLoop中会涉及到十几次读写操作，而且必须是阻塞读取。

        而且LAN9252与MCU在进行通信的时候会进行关中断和开中断操作，导致电机控制这边严重影响了。后面从淘宝上面买了一块FSMC接口的LAN9252开发板进行测试，MainLoop的执行时间在15us左右，二者的通信时间上面差了10倍左右。

        目前使用FSMC还是满足电机进行开发下去，记录一下LAN9252的FSMC接口移植过程，提供后续同学们的参考。

(1)STM32CubeMx配置：

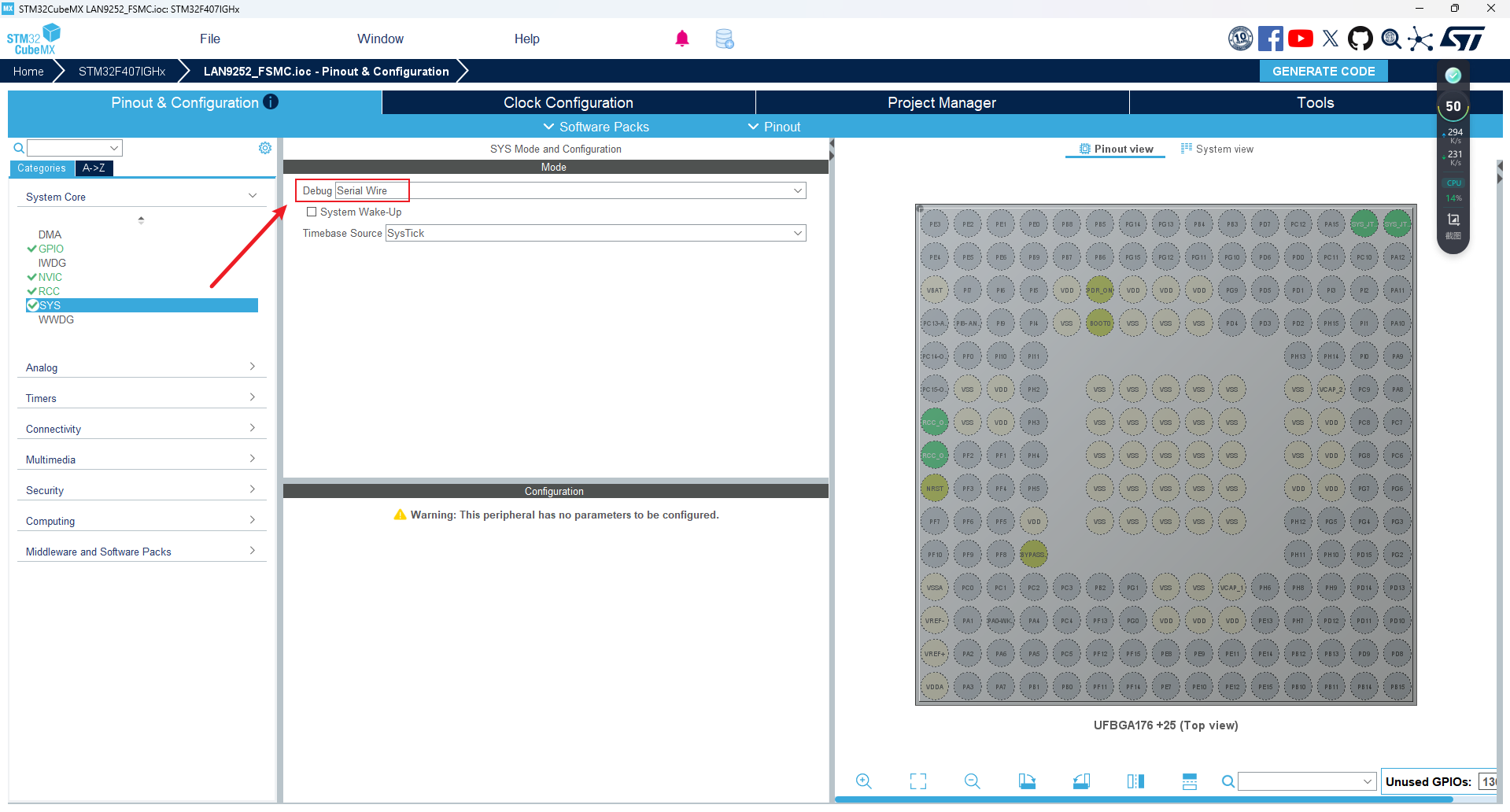

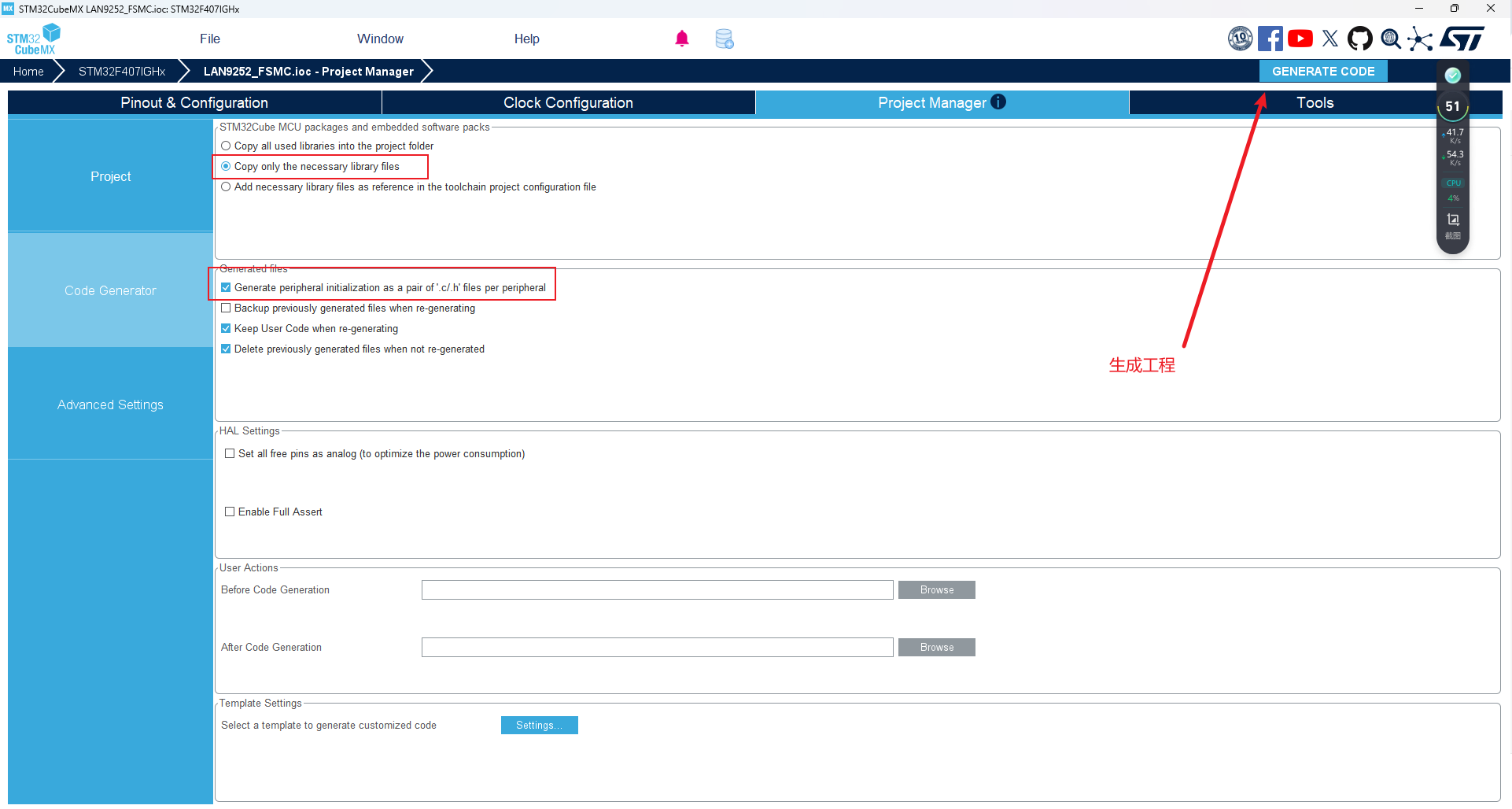

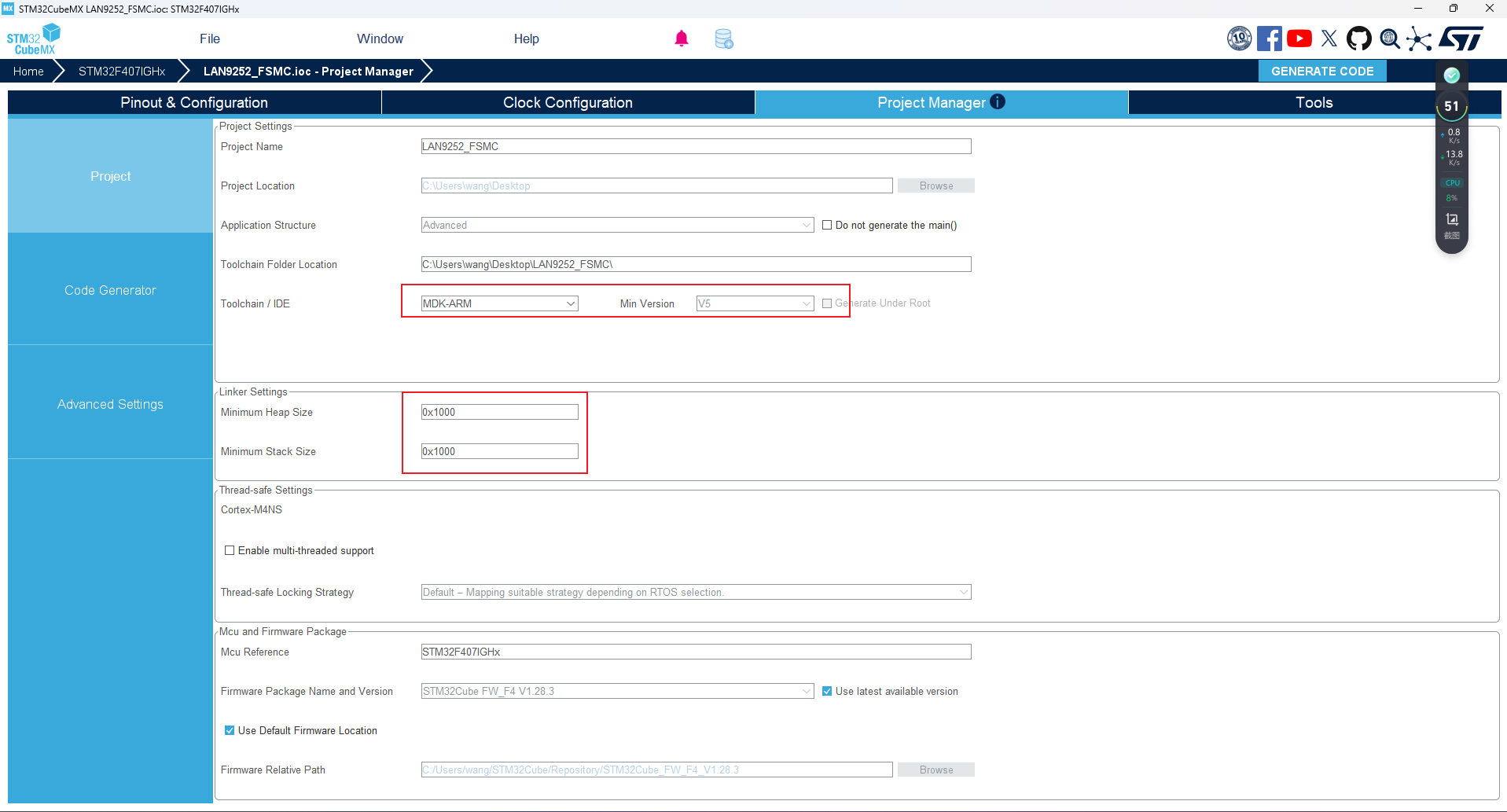

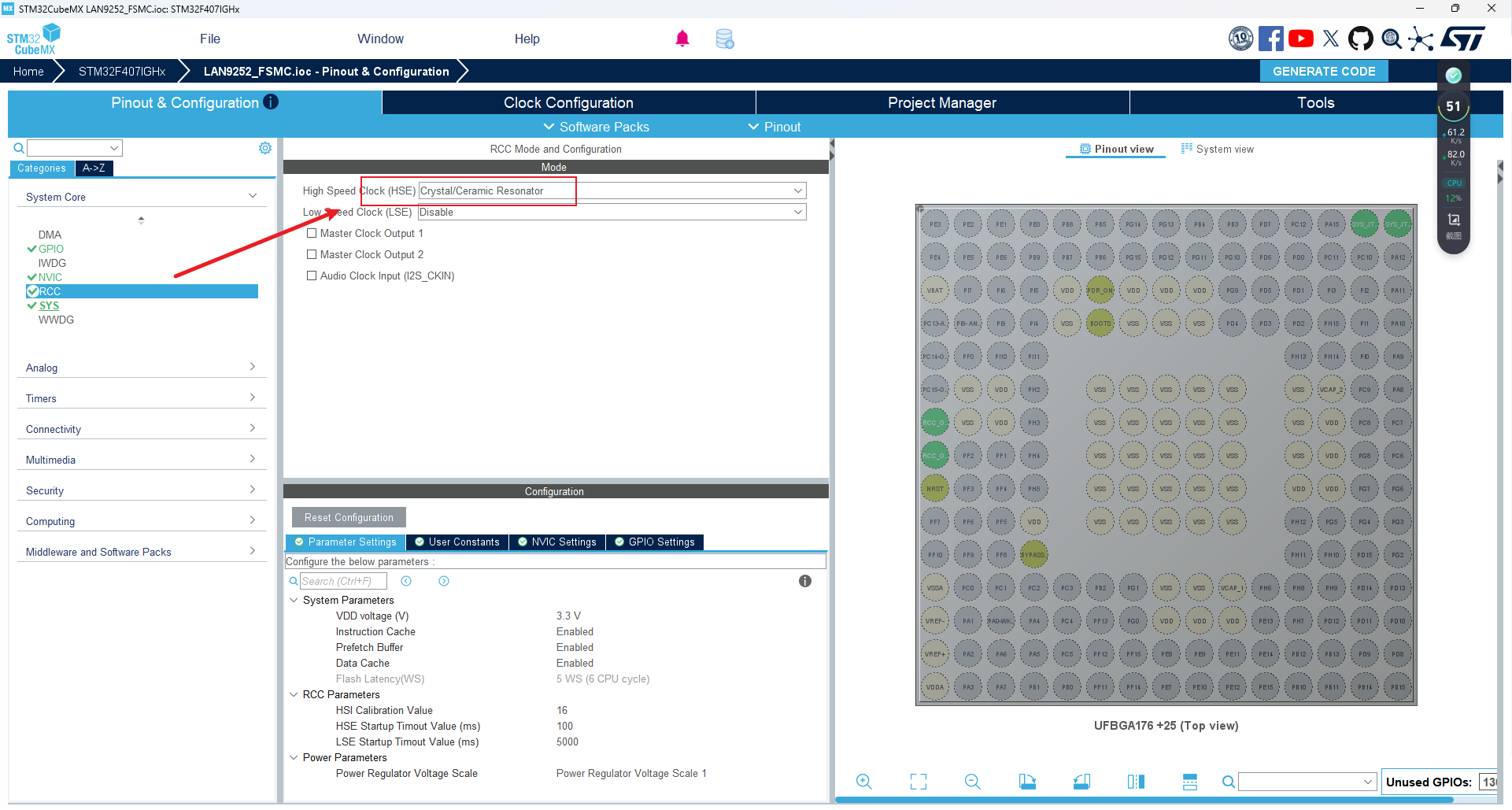

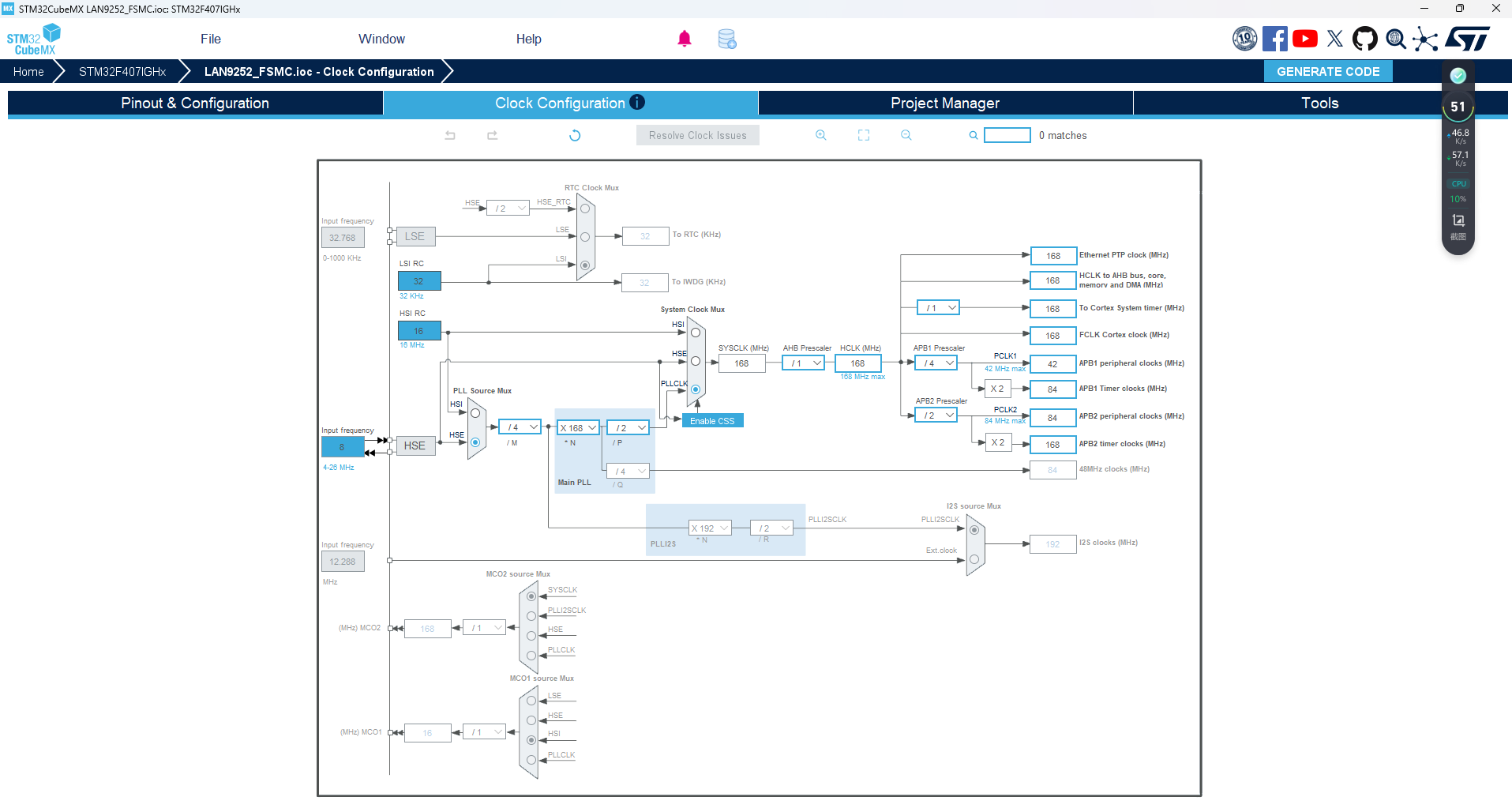

        创建工程：

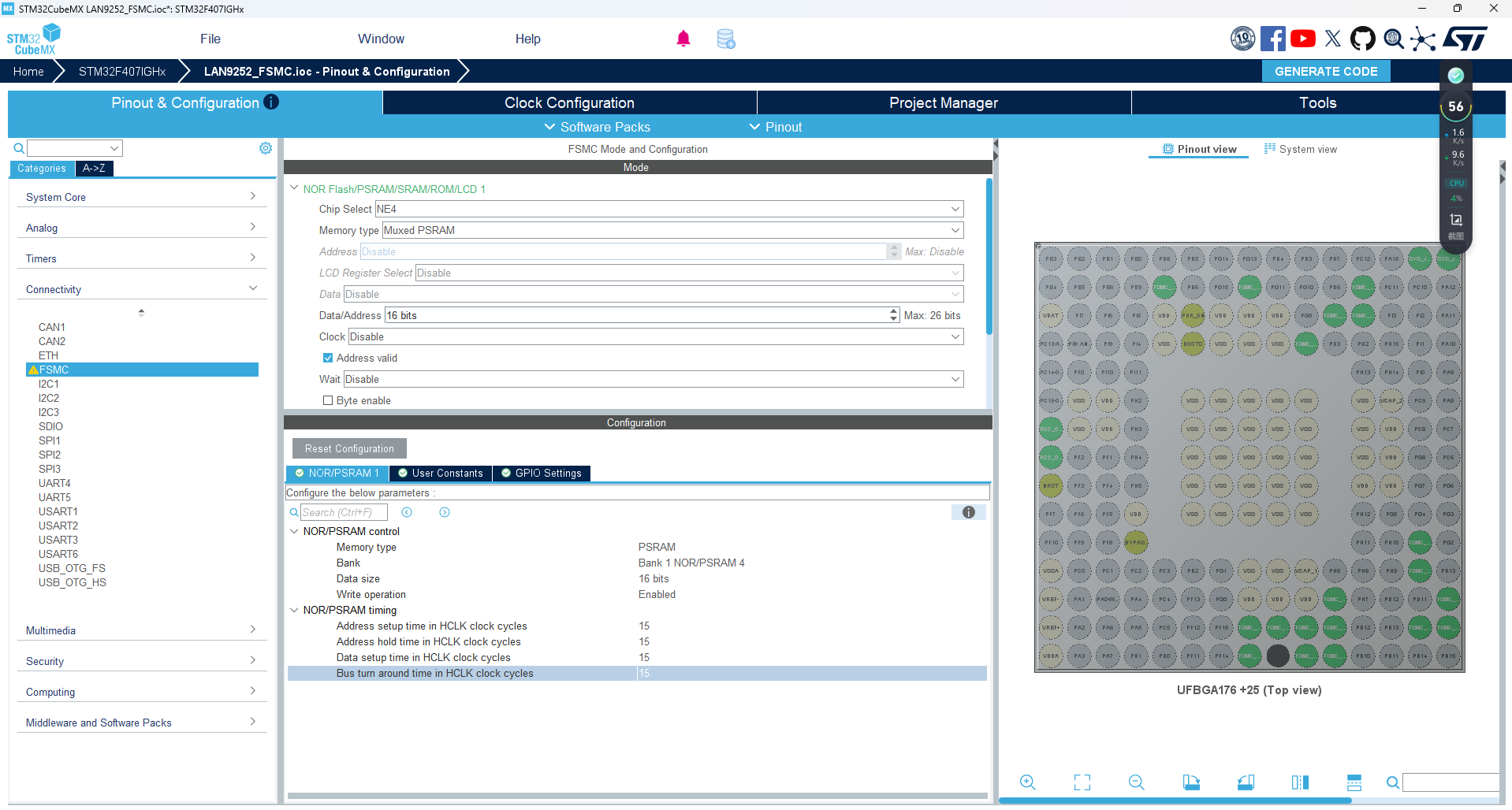

        FSMC配置：

  /** FSMC GPIO Configuration
  PE7   ------> FSMC_DA4
  PE8   ------> FSMC_DA5
  PE9   ------> FSMC_DA6
  PE10  ------> FSMC_DA7
  PE11  ------> FSMC_DA8
  PE12  ------> FSMC_DA9
  PE13  ------> FSMC_DA10
  PE14  ------> FSMC_DA11
  PE15  ------> FSMC_DA12
  PD8   ------> FSMC_DA13
  PD9   ------> FSMC_DA14
  PD10  ------> FSMC_DA15
  PD14  ------> FSMC_DA0
  PD15  ------> FSMC_DA1
  PD0   ------> FSMC_DA2
  PD1   ------> FSMC_DA3
  PD4   ------> FSMC_NOE
  PD5   ------> FSMC_NWE
  PG12  ------> FSMC_NE4
  PB7   ------> FSMC_NL

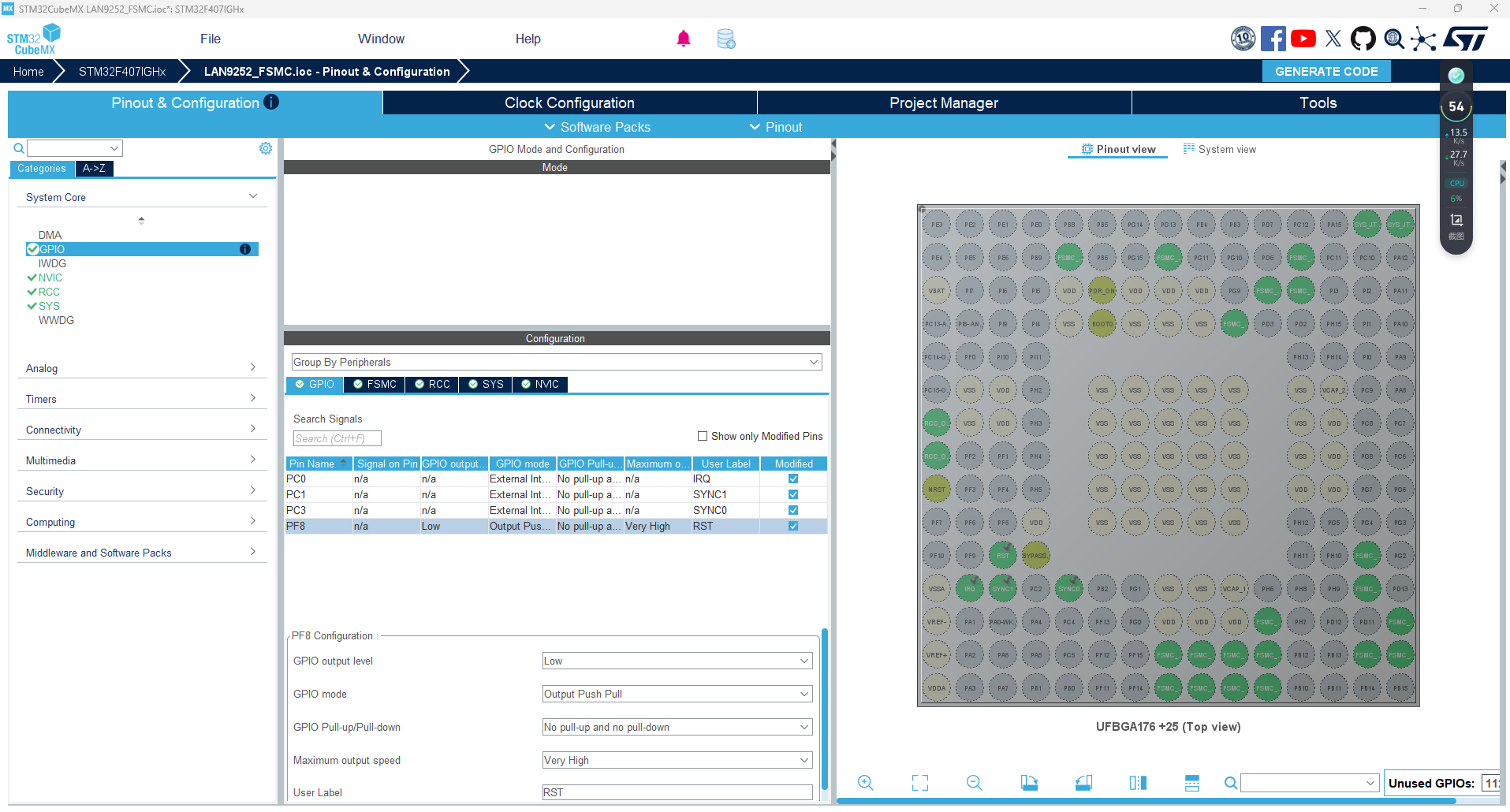

  PC0   ------> IRQ
  PC1   ------> SYNC1
  PC3   ------> SYNC0
  PE8   ------> RST
  */

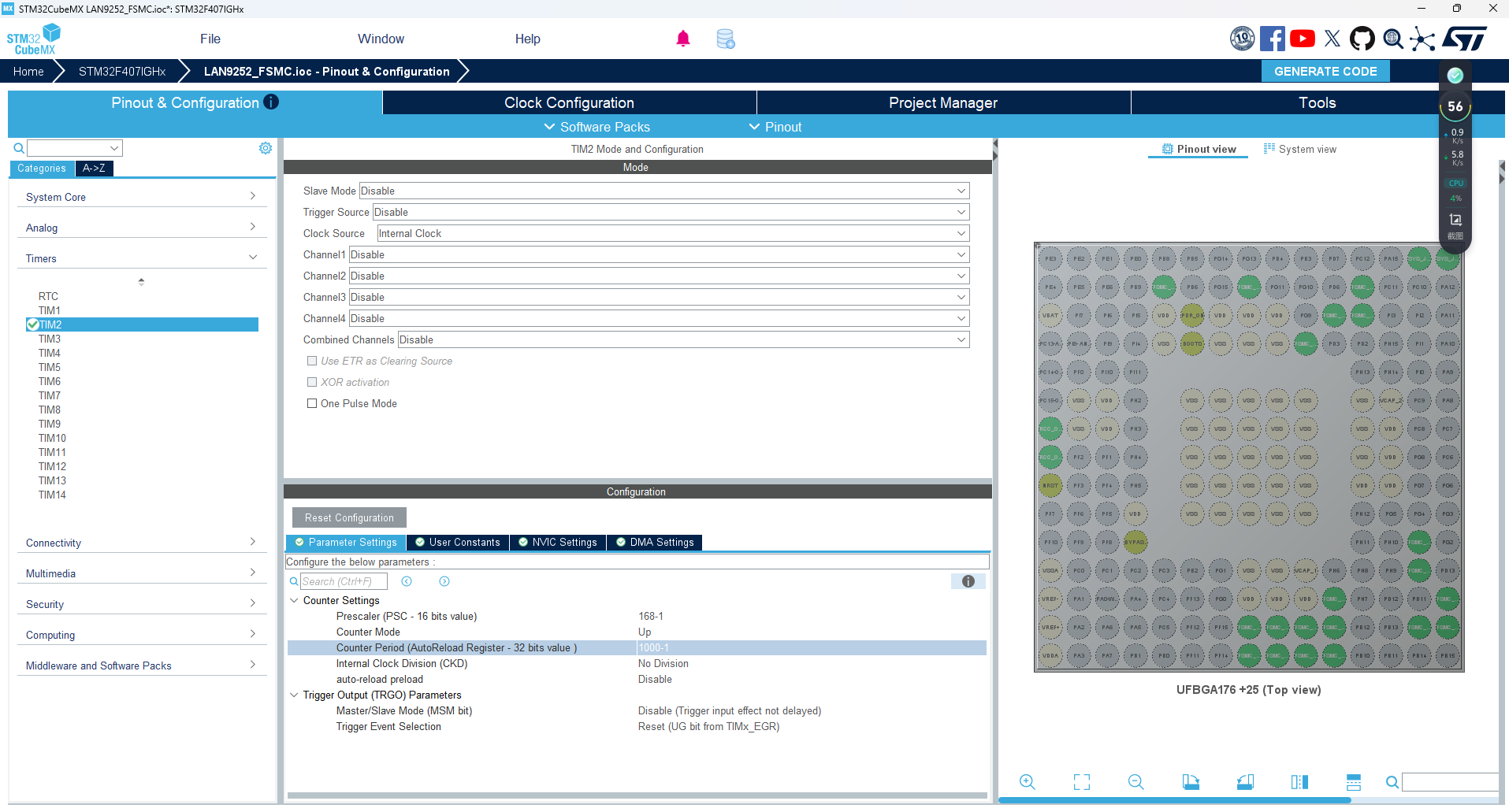

        EtherCAT看门狗定时器的配置：

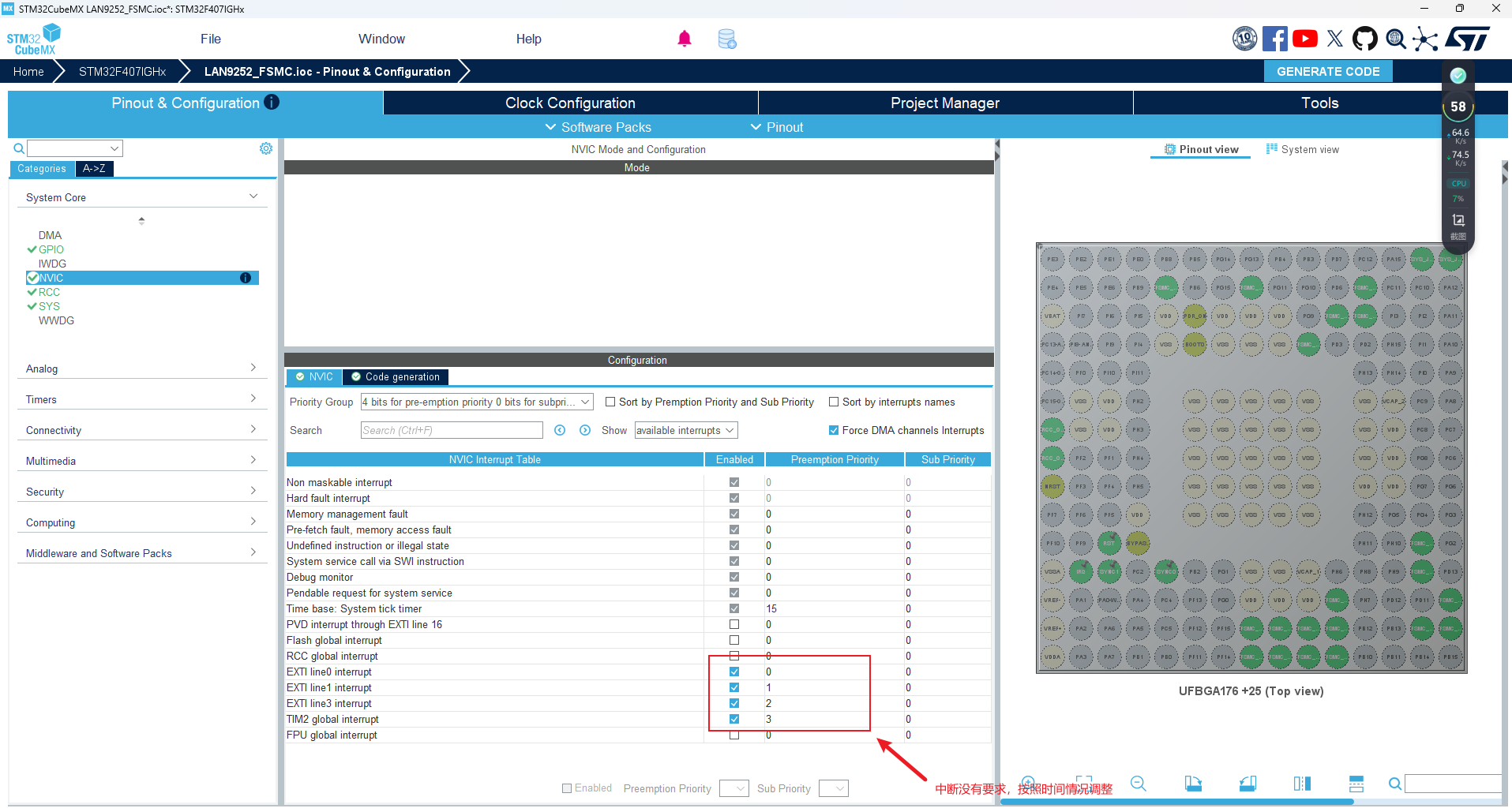

        中断配置：

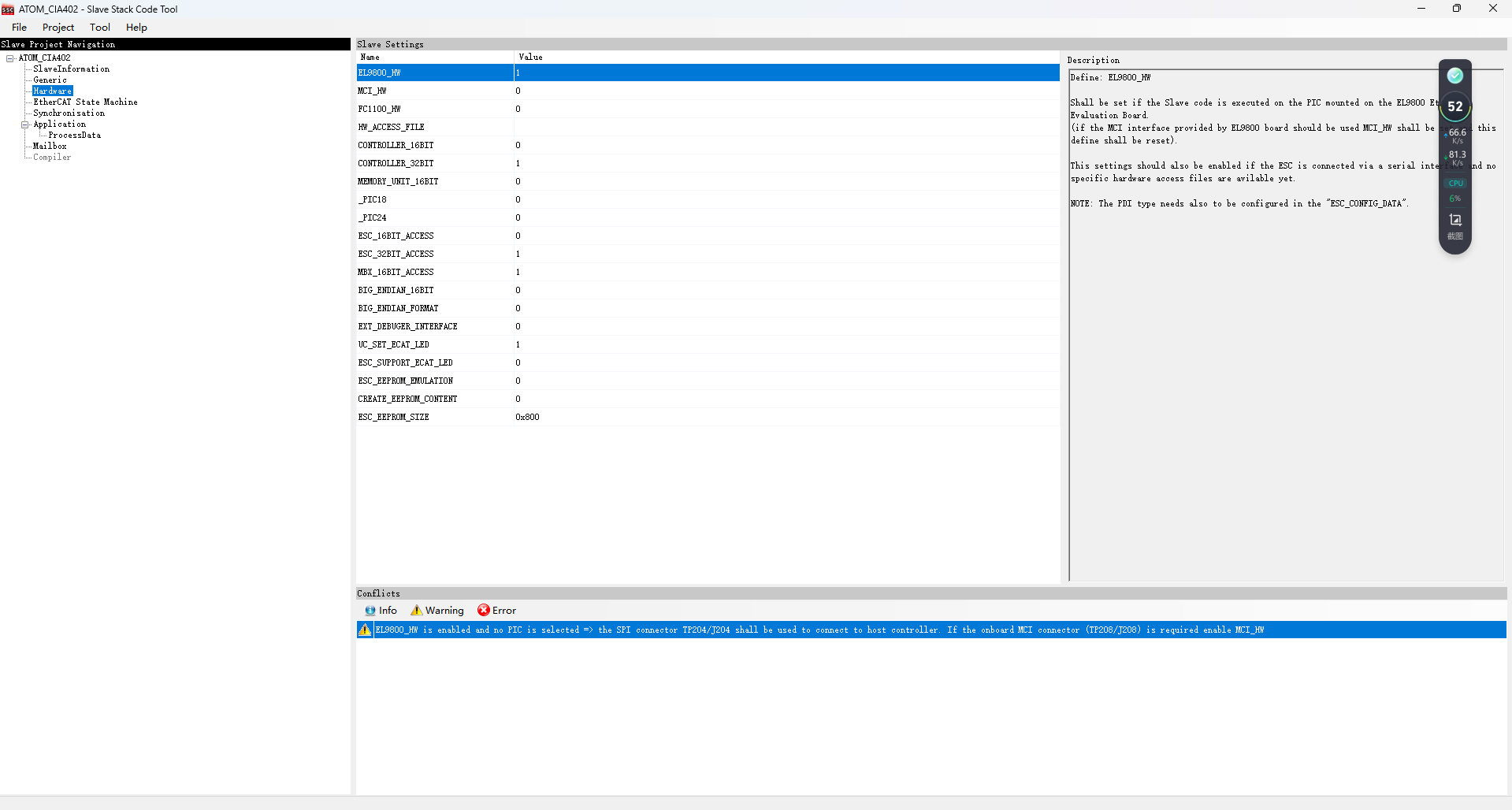

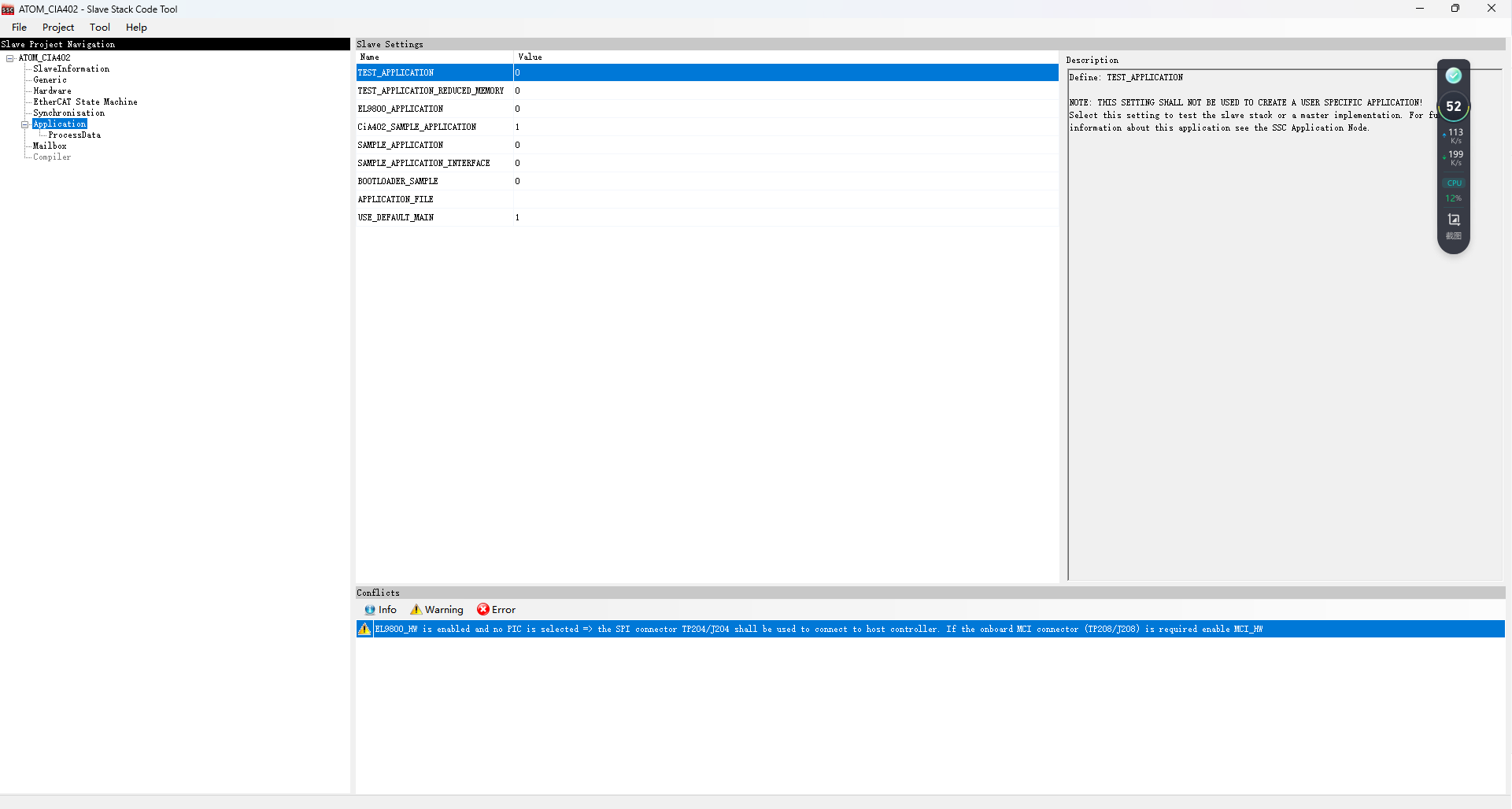

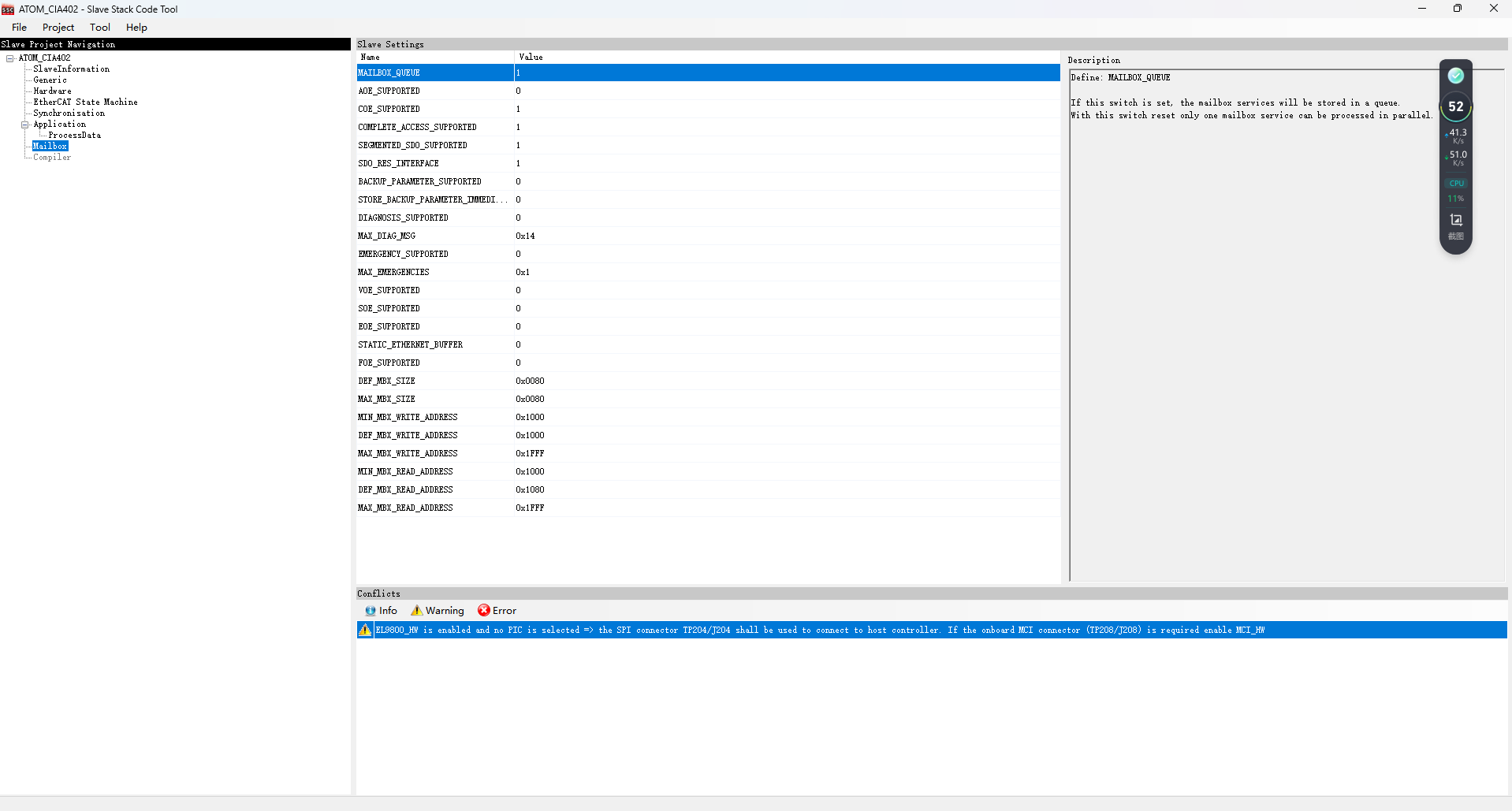

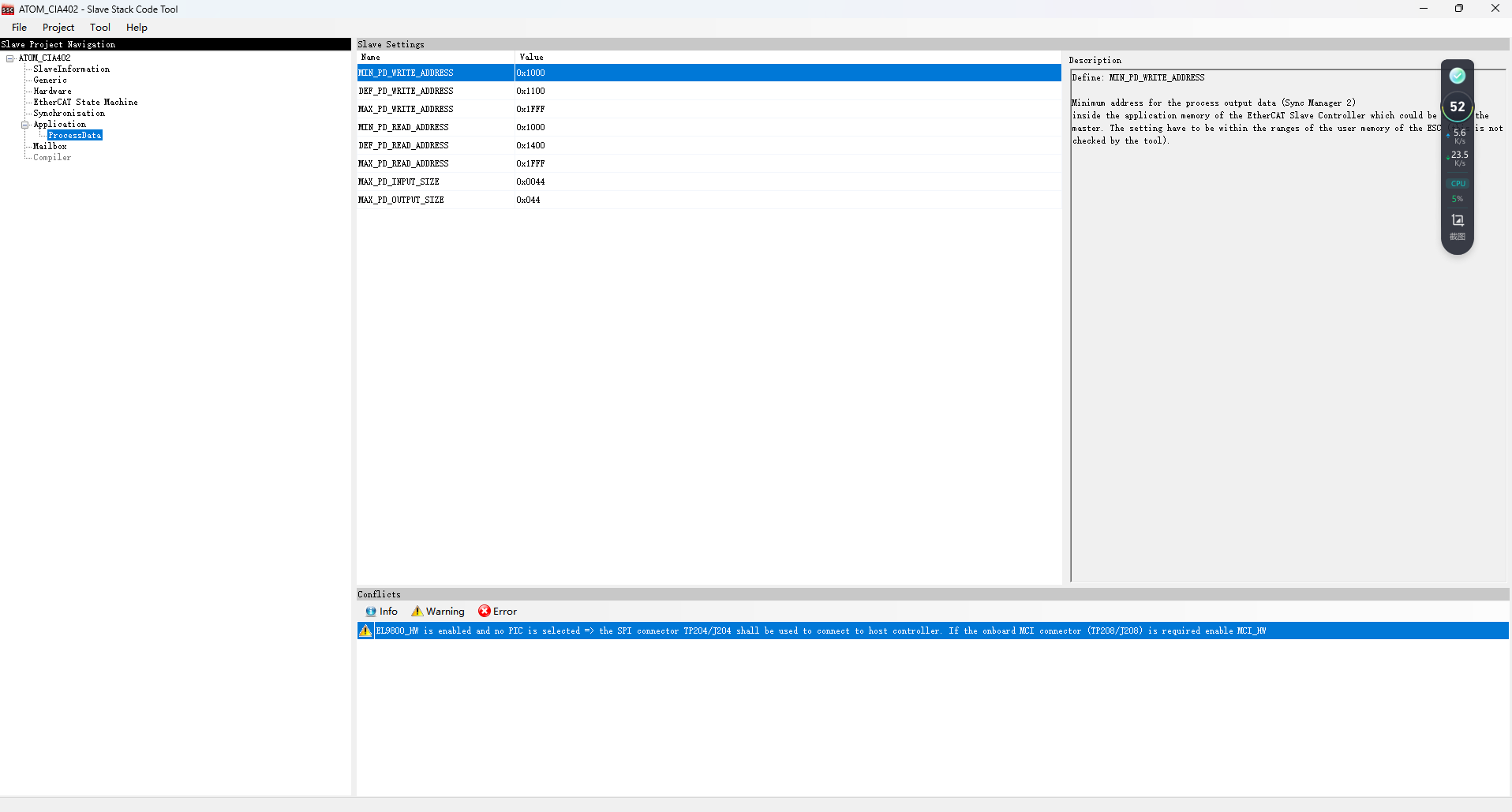

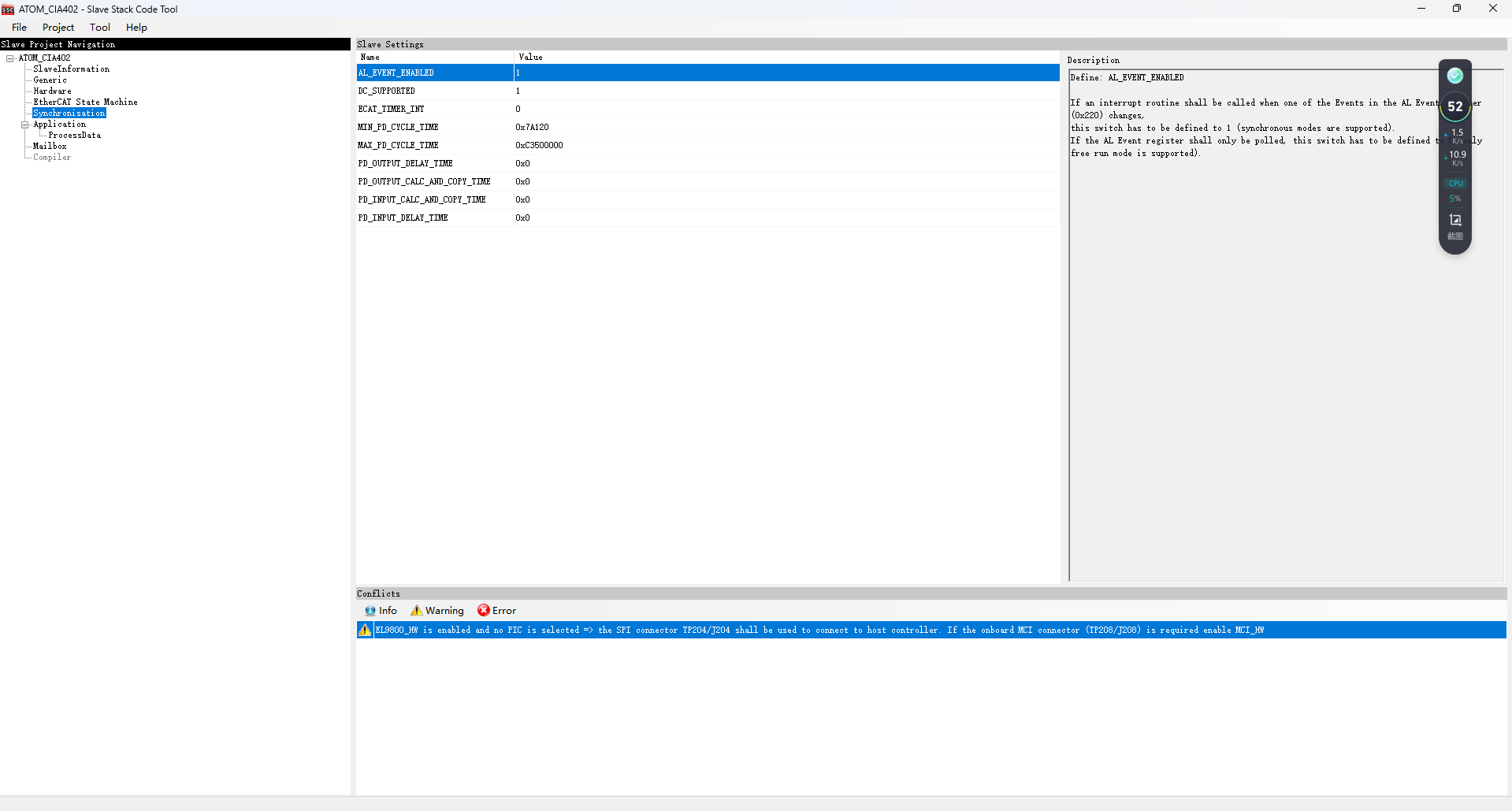

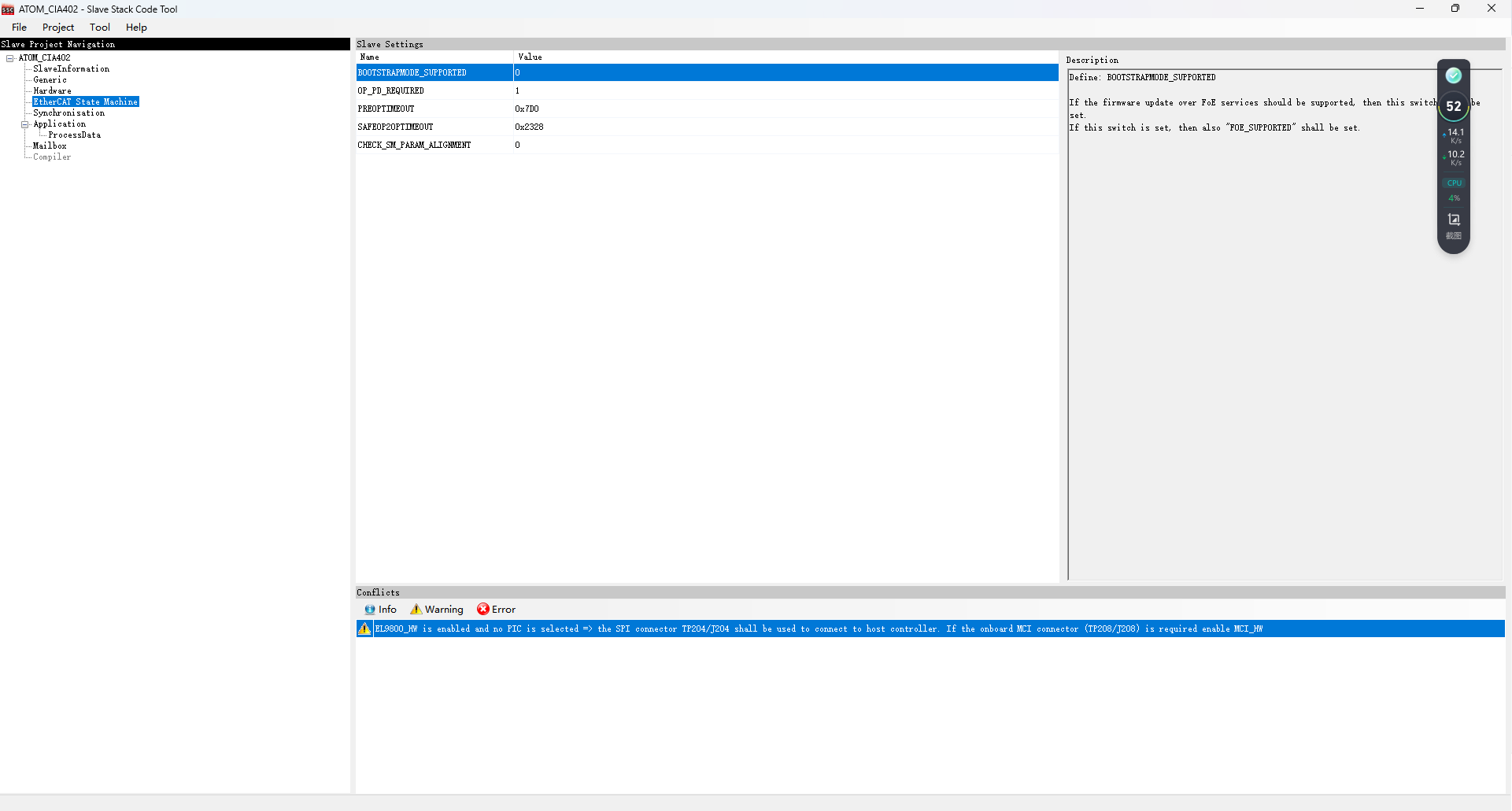

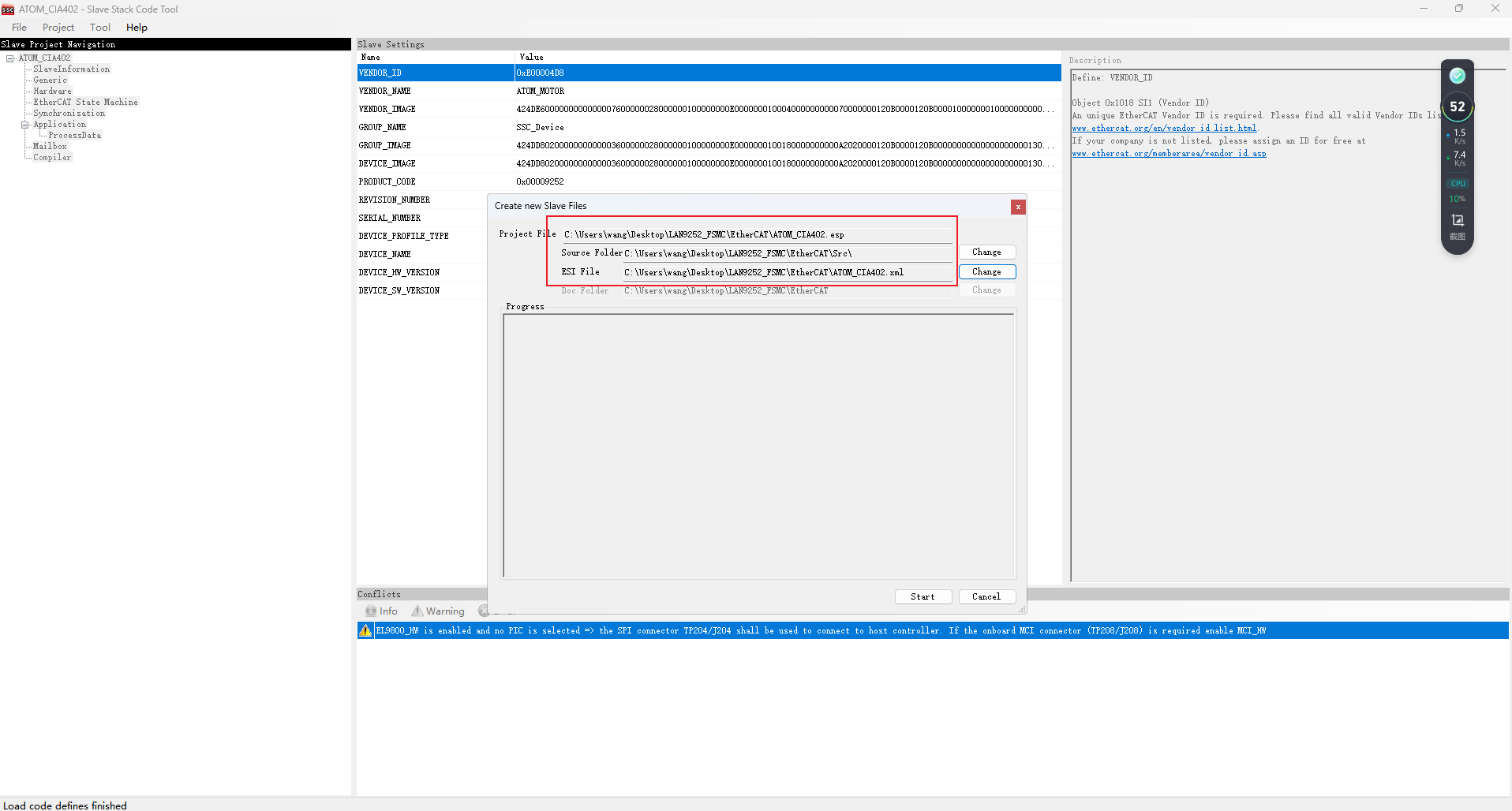

(2)SSC Tool生成协议栈：

        SSC这边基本上和上篇文章差不多：LAN9252移植保姆级教程+CiA402协议



(3)LAN9252官方驱动下载：

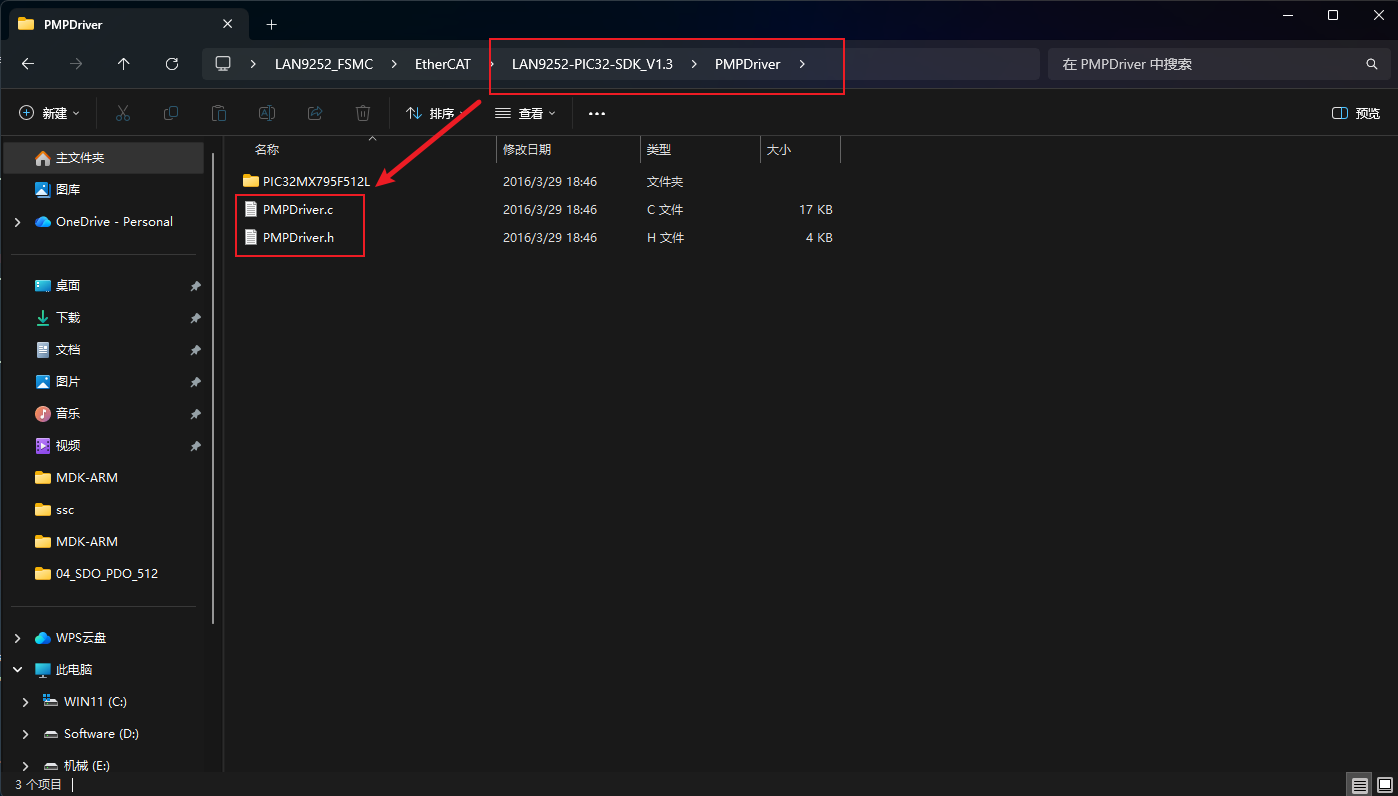

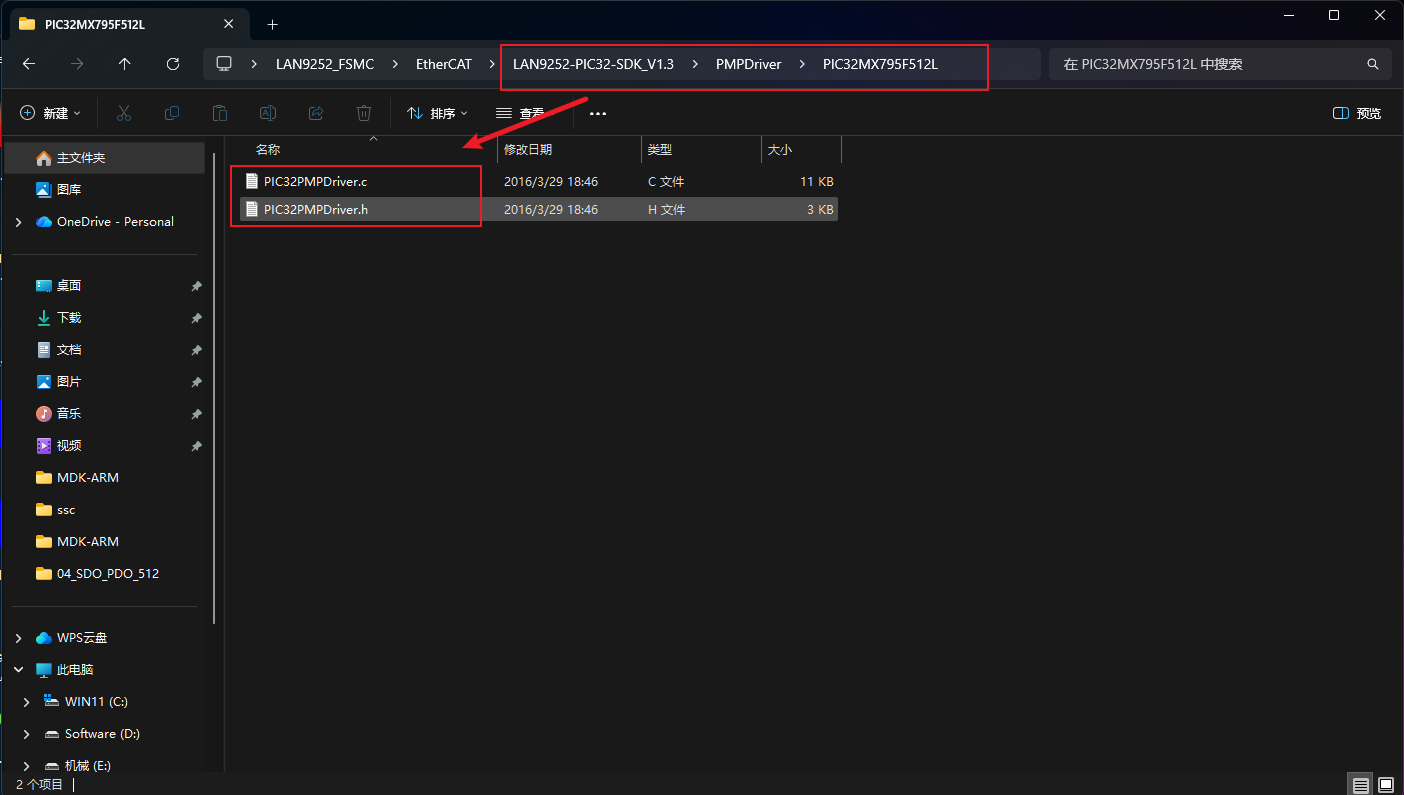

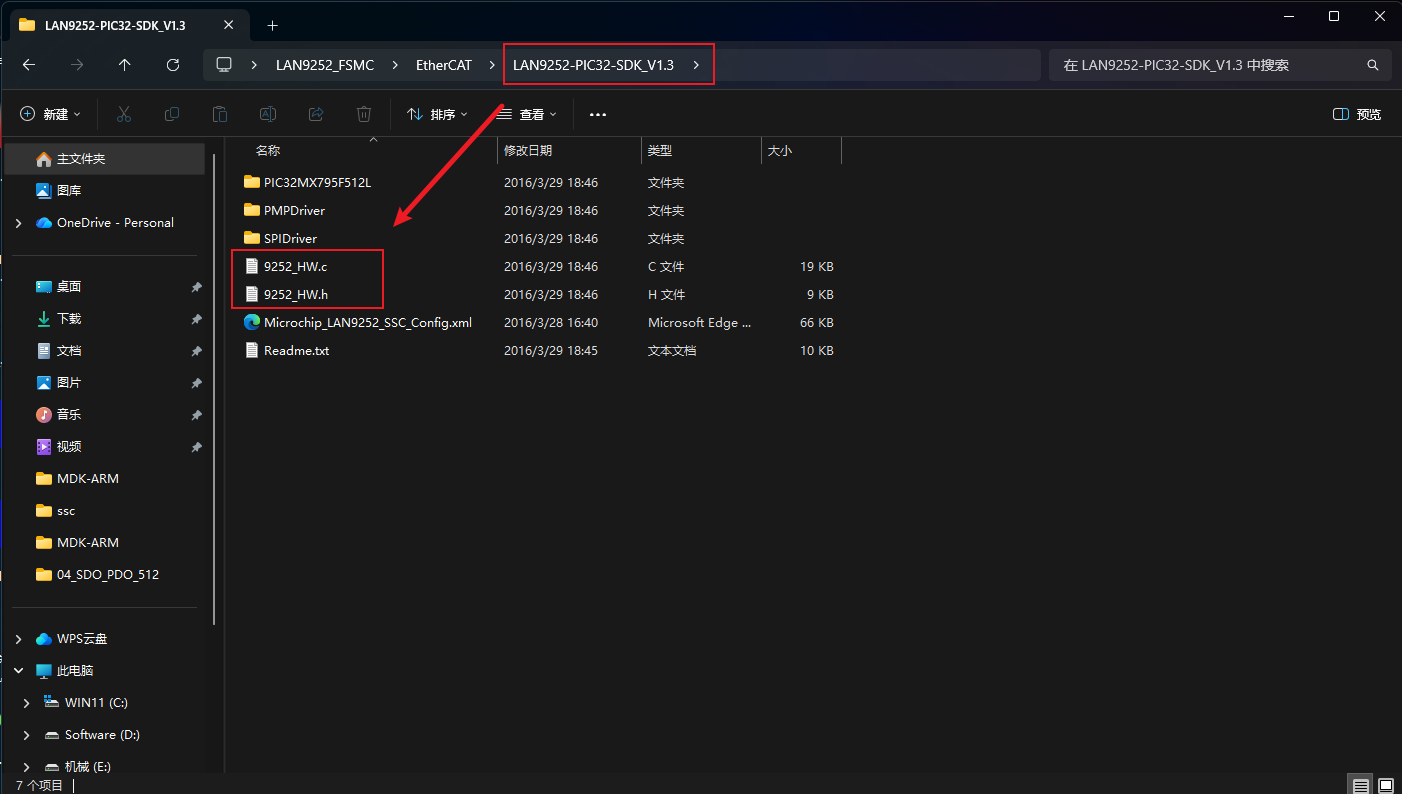

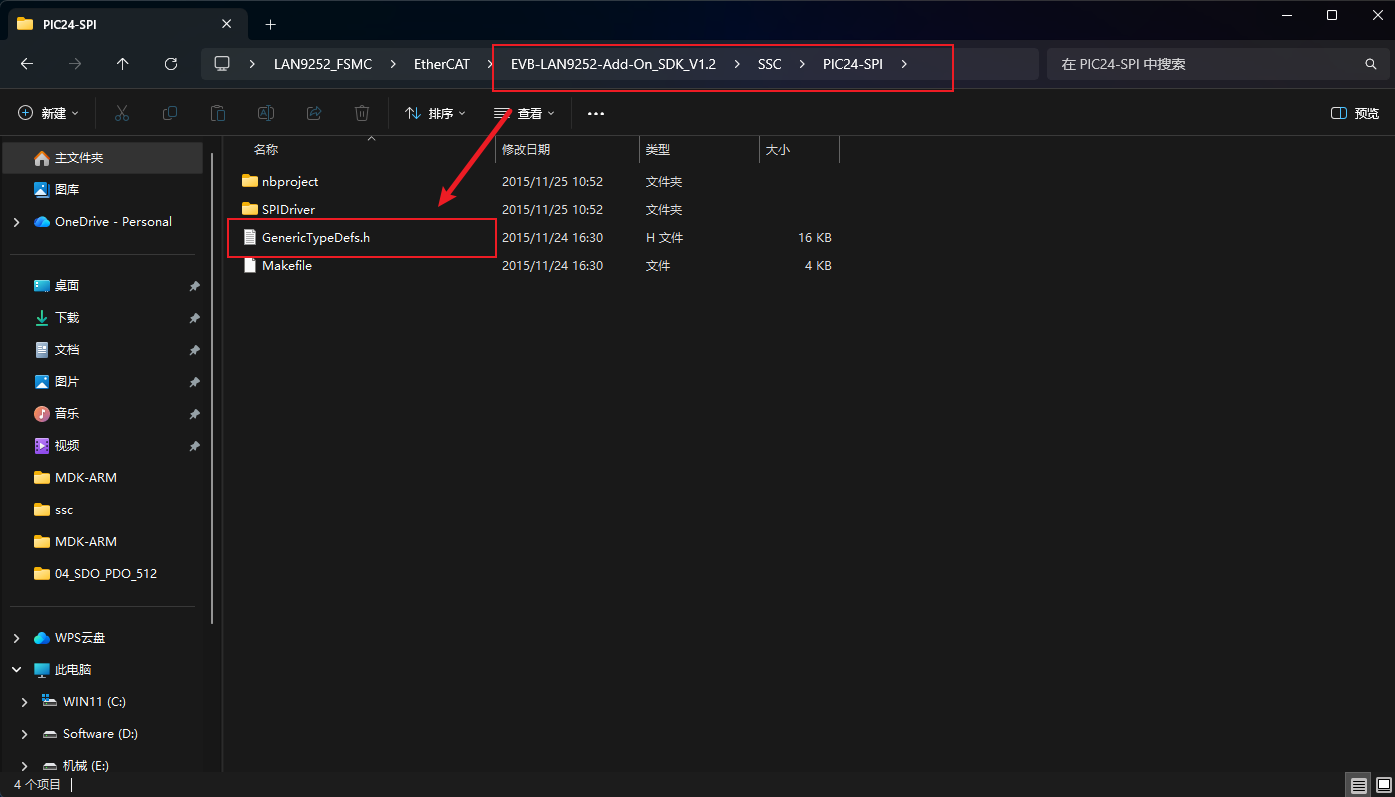

         官网下载LAN9252驱动文件，官网驱动文件和配置文件在下载链接的LAN9252_PIC_SDK_V1.3(Driver only)中 ，驱动文件用到的头文件generictypedef.h在下载链接的EVB-LAN9252-Add-On_SDK_V1.2中。

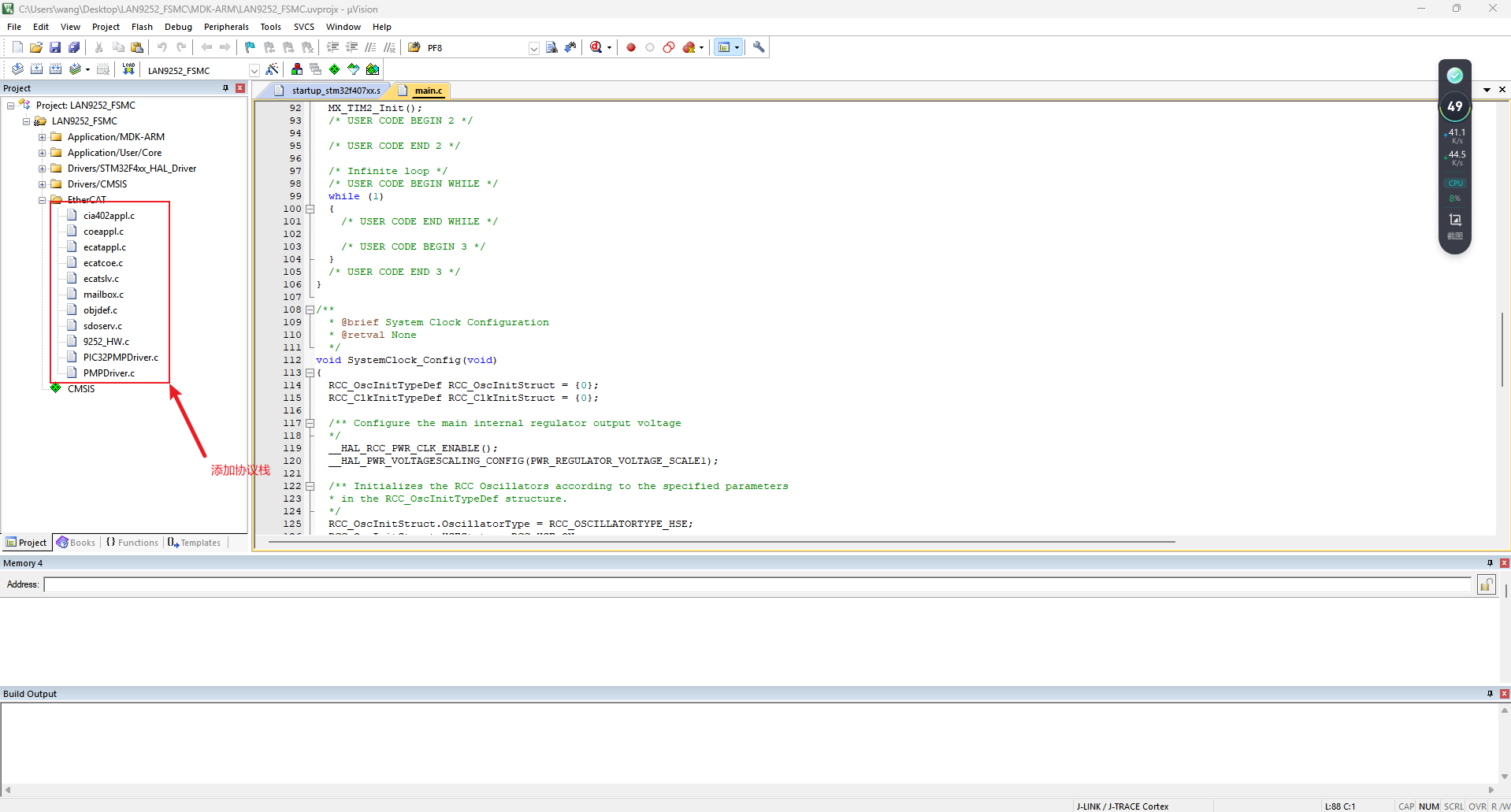

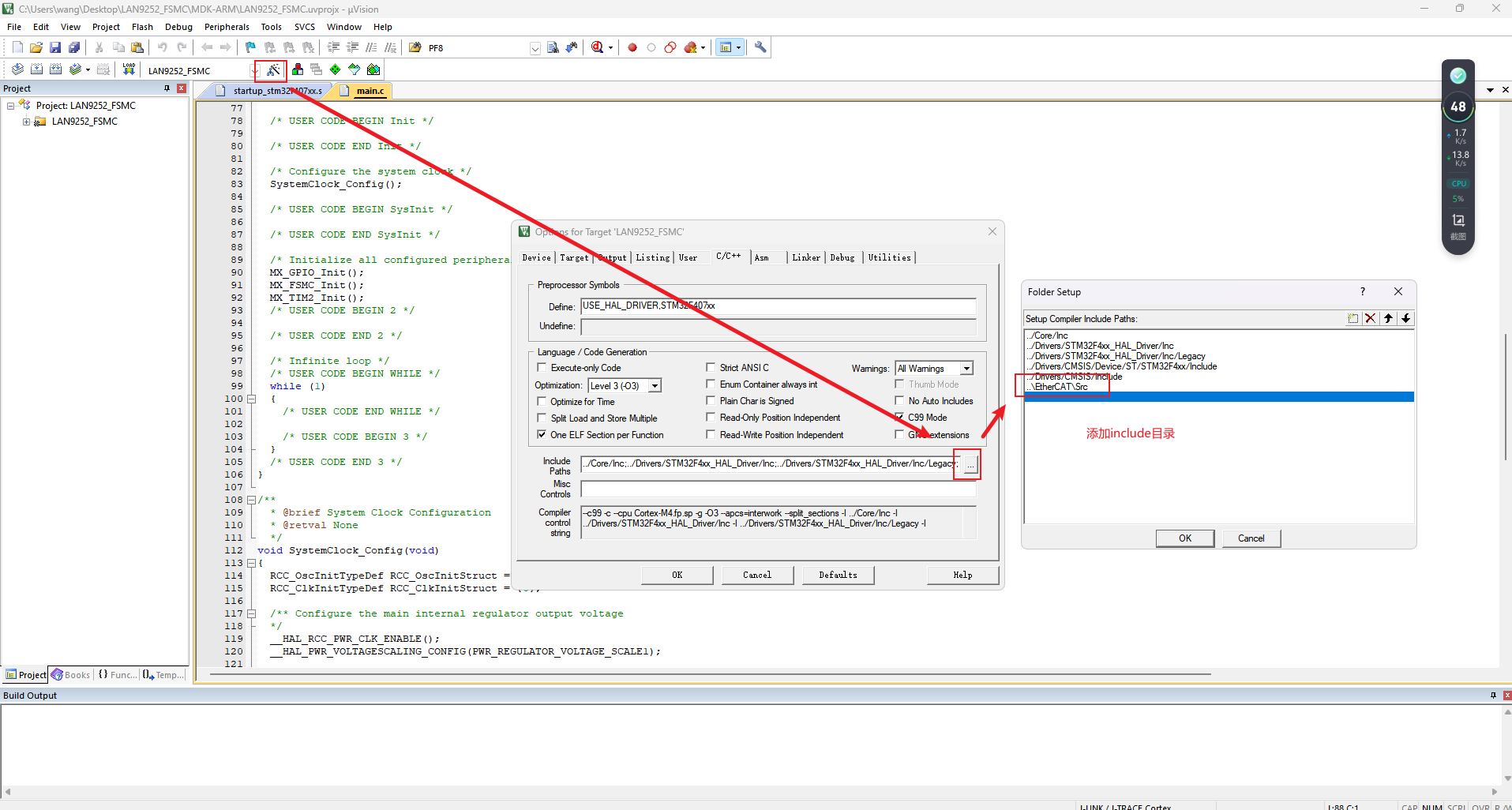

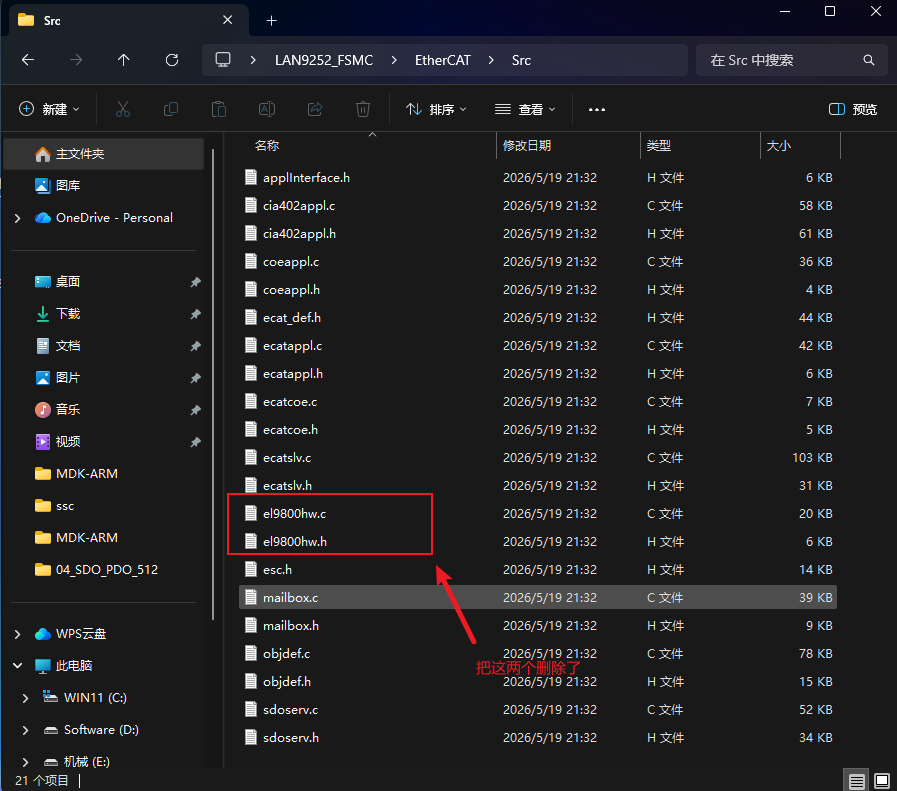

        将这几个文件全部拷贝到EtherCAT目录下。

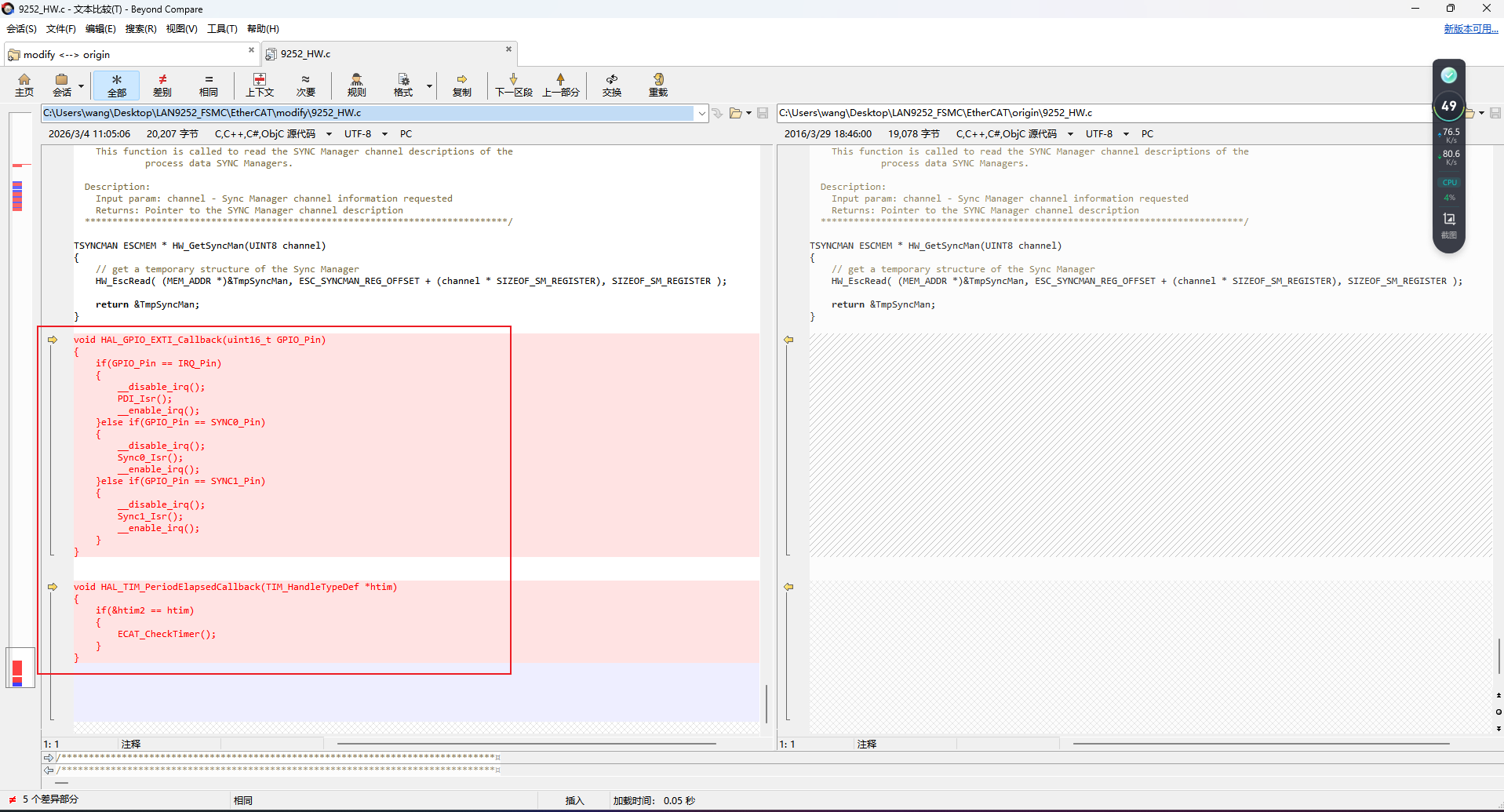

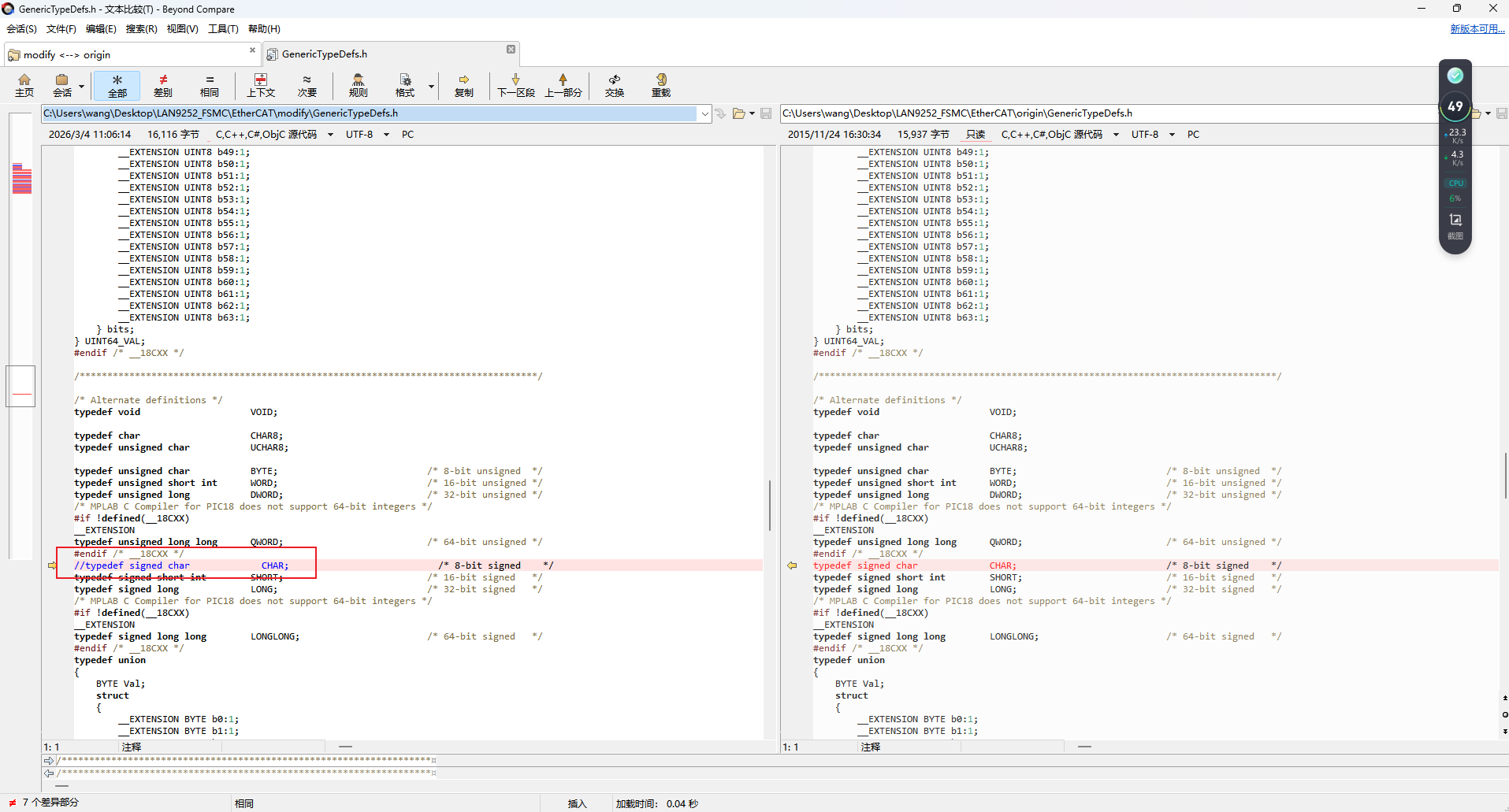

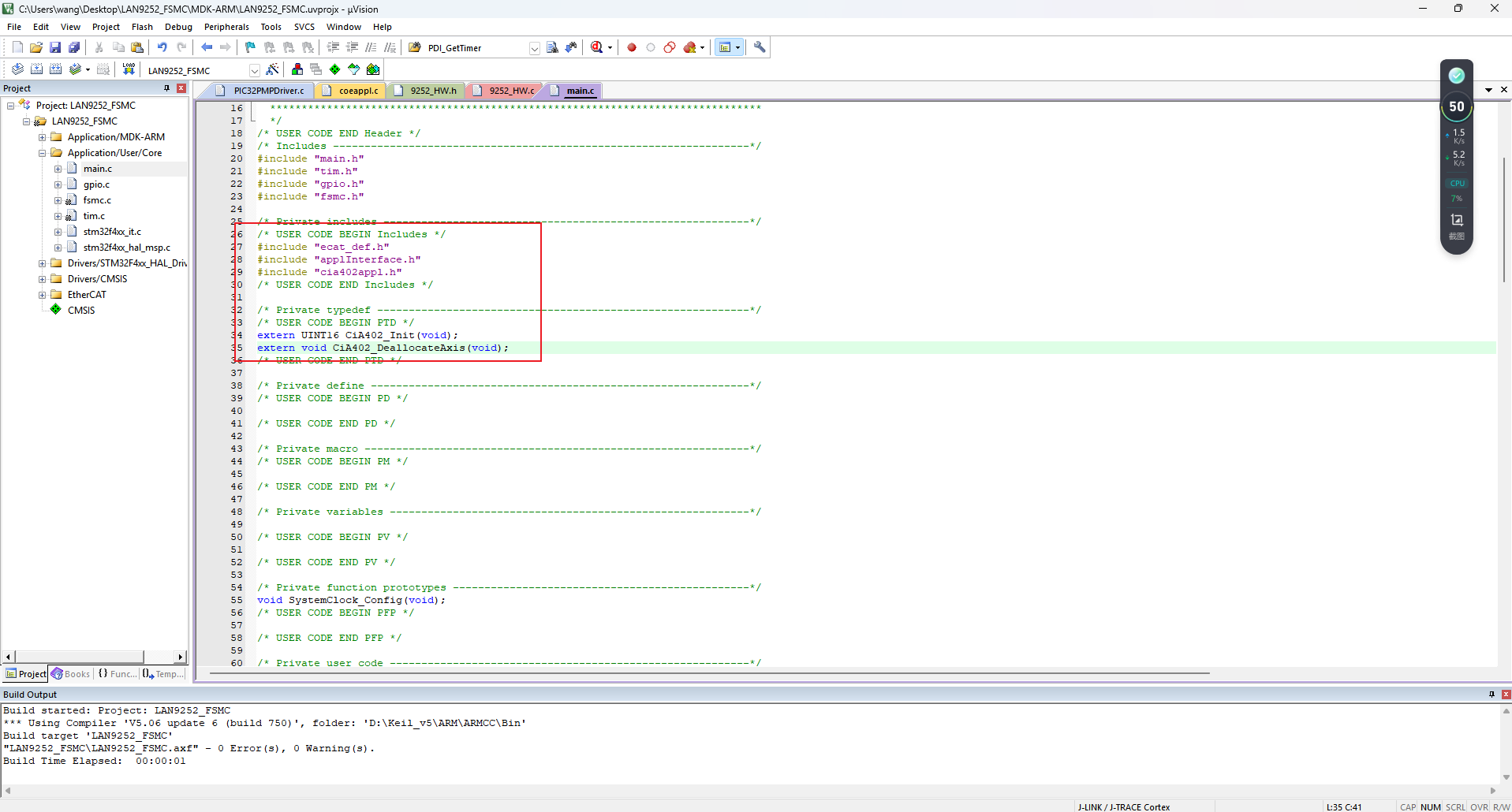

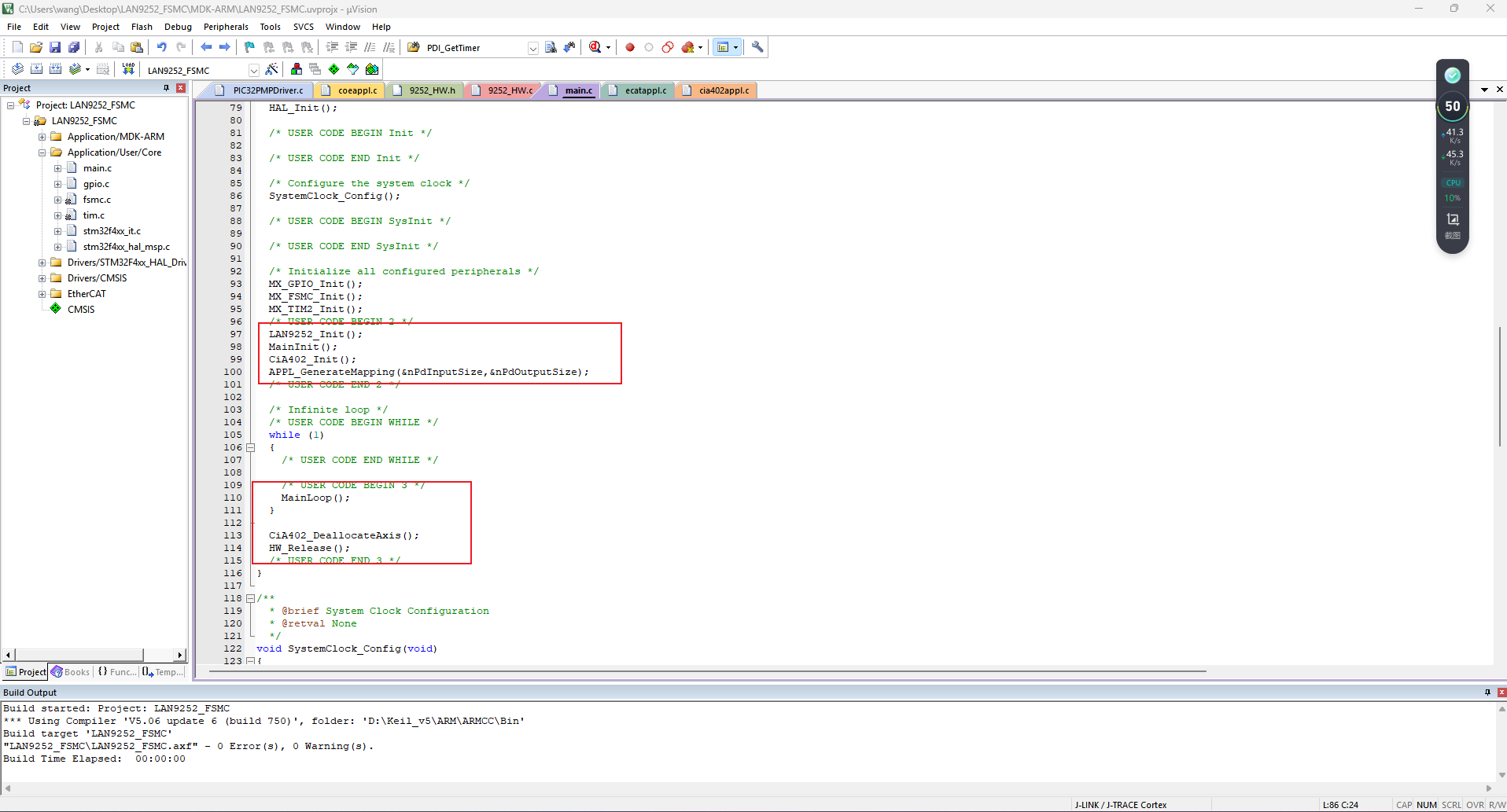

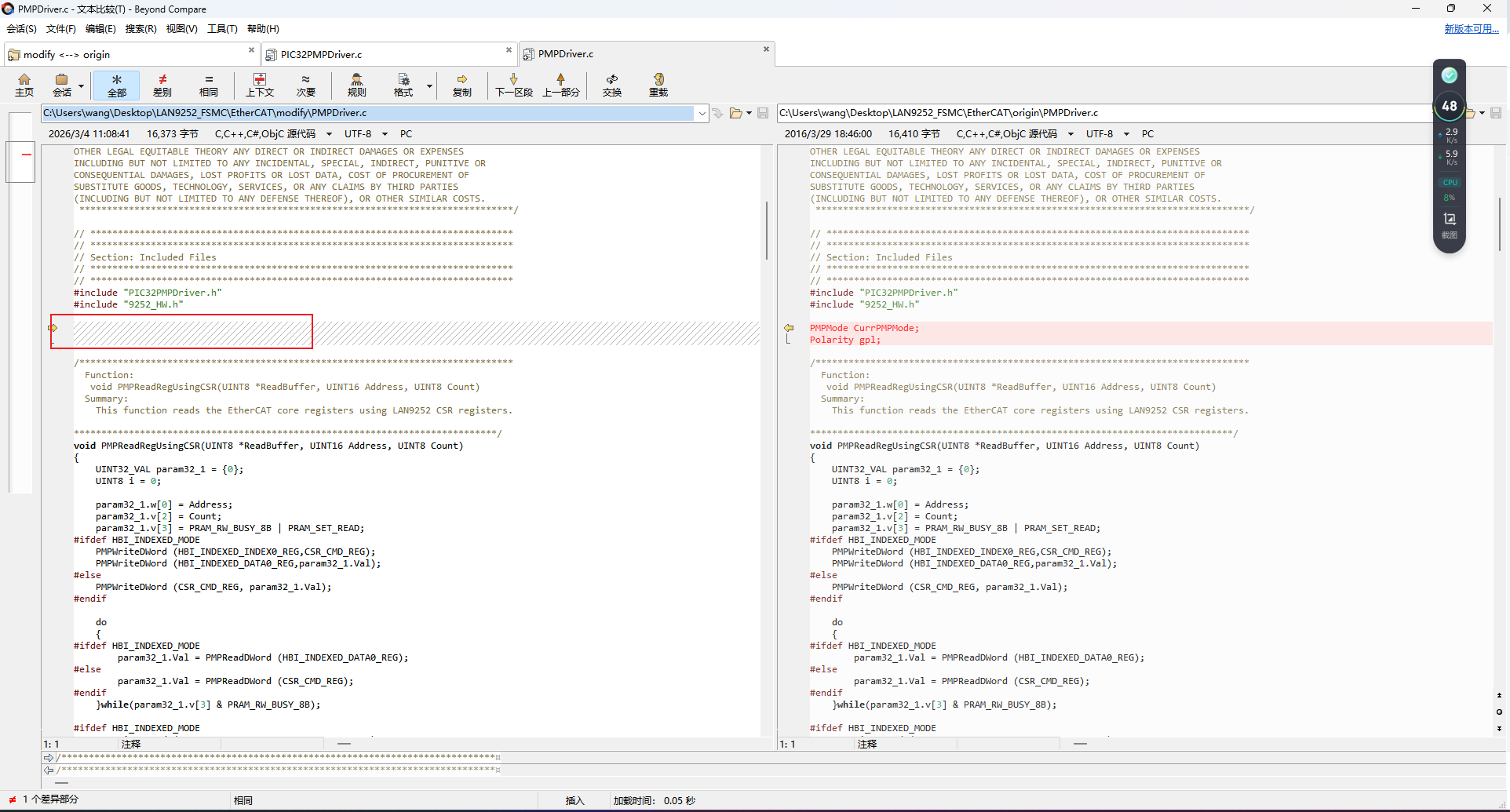

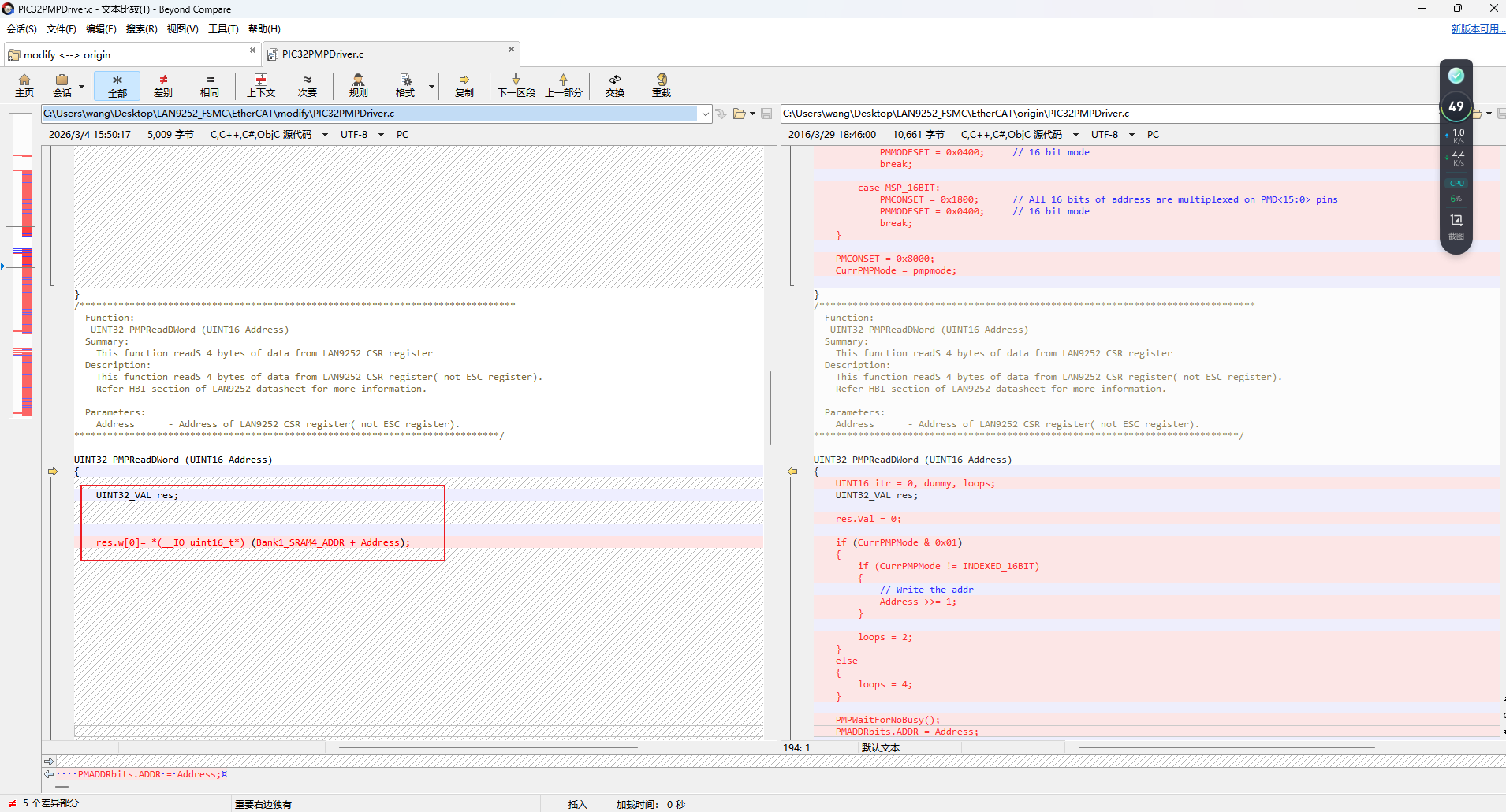

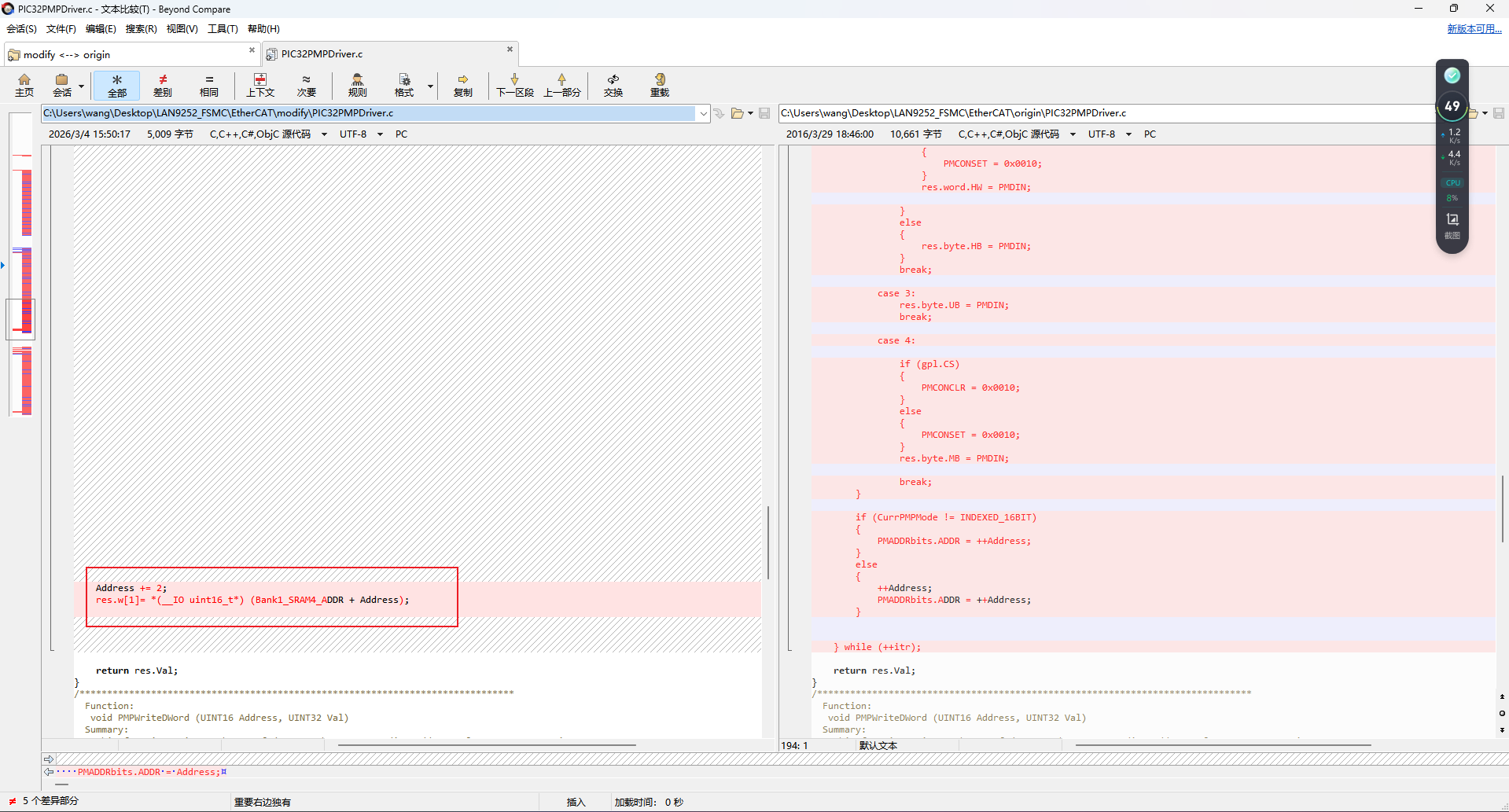

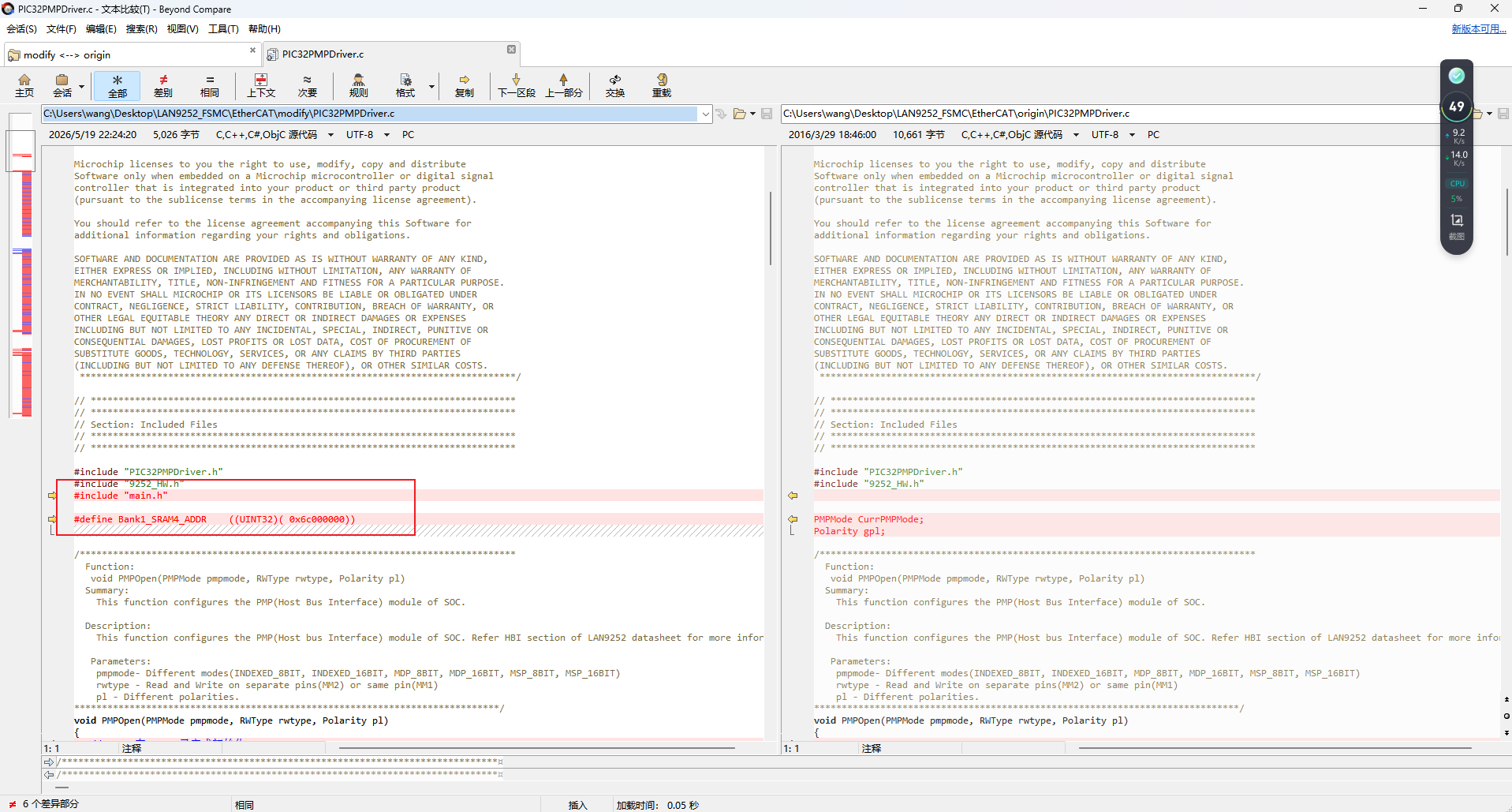

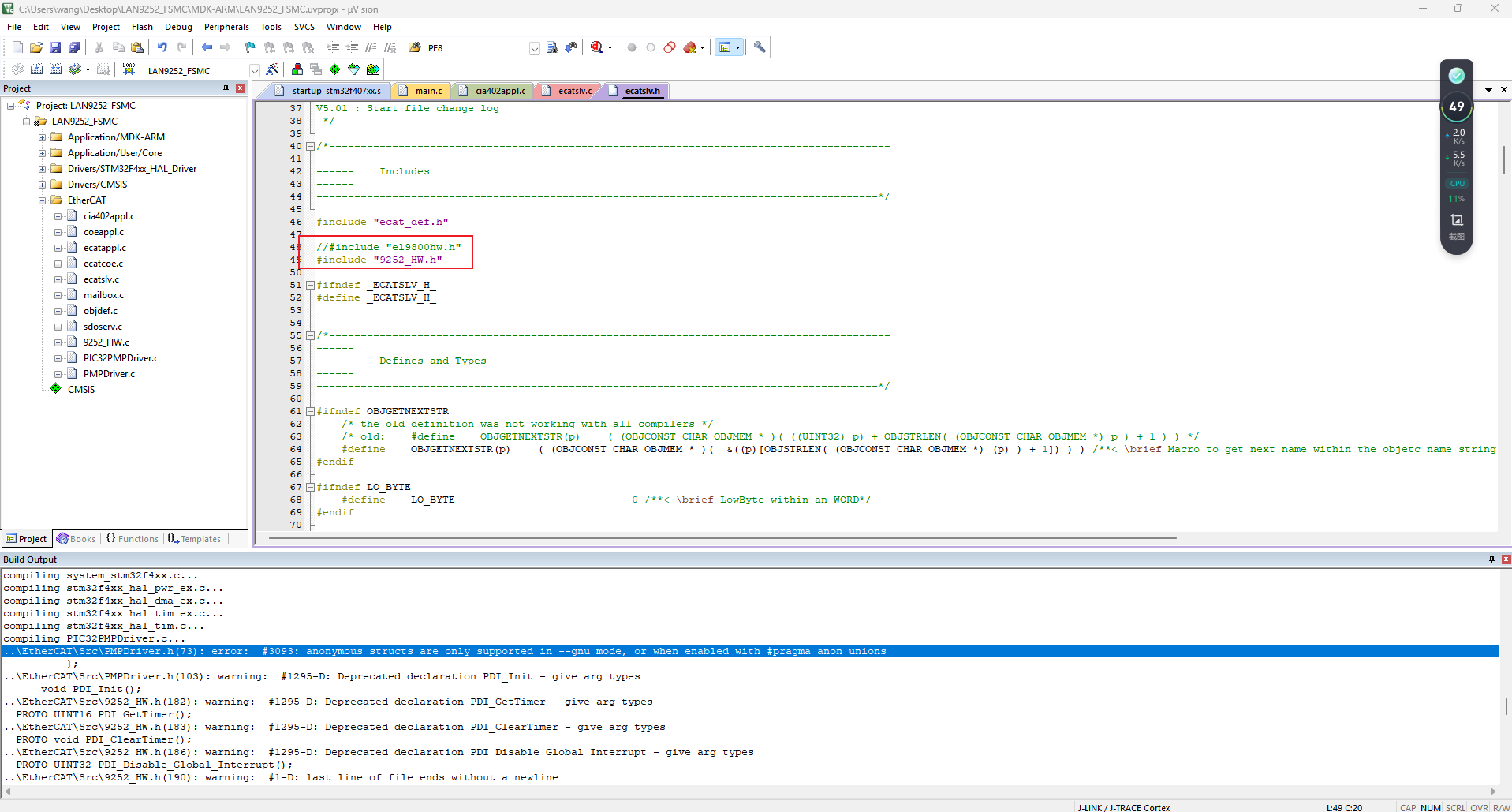

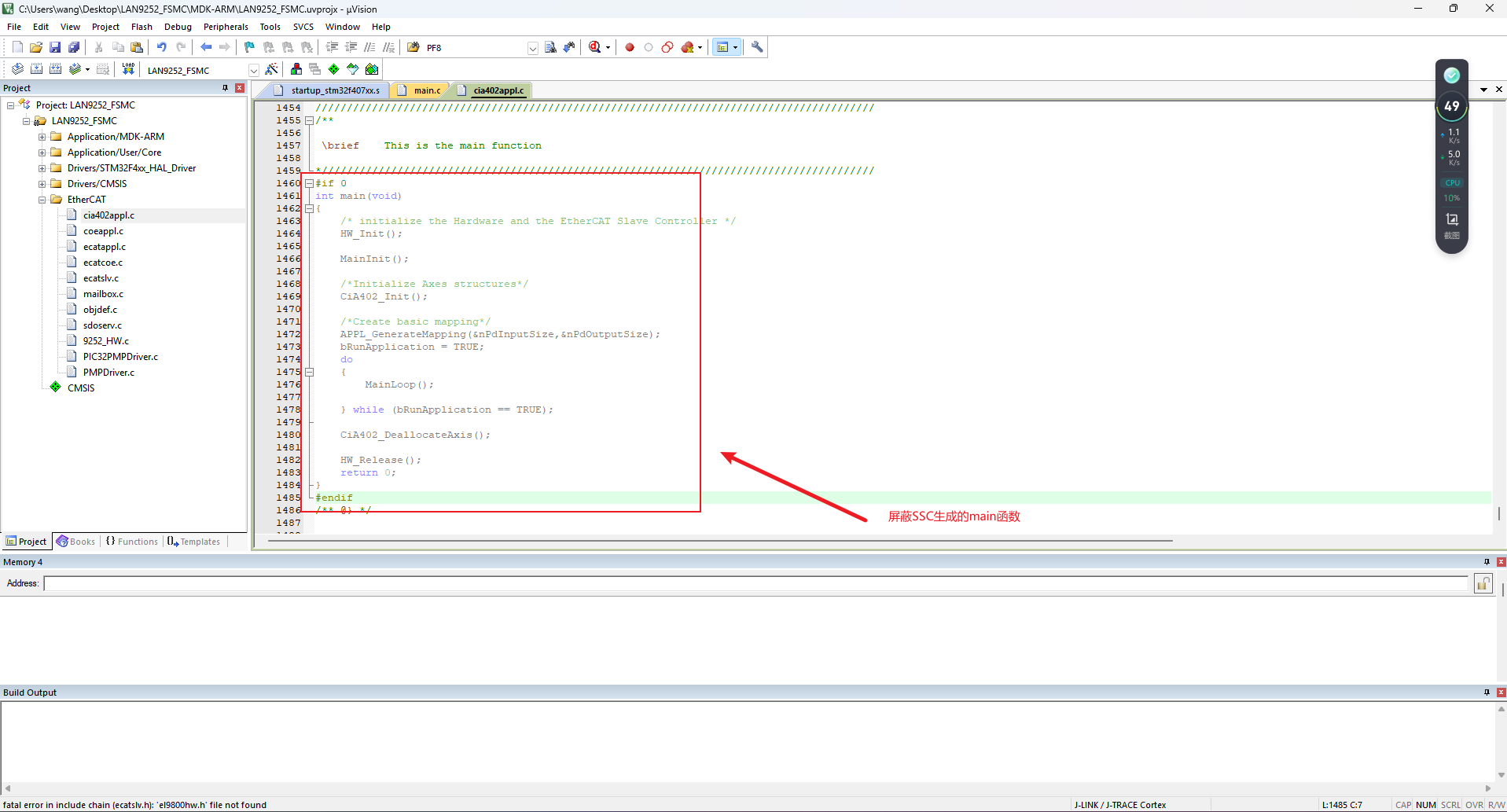

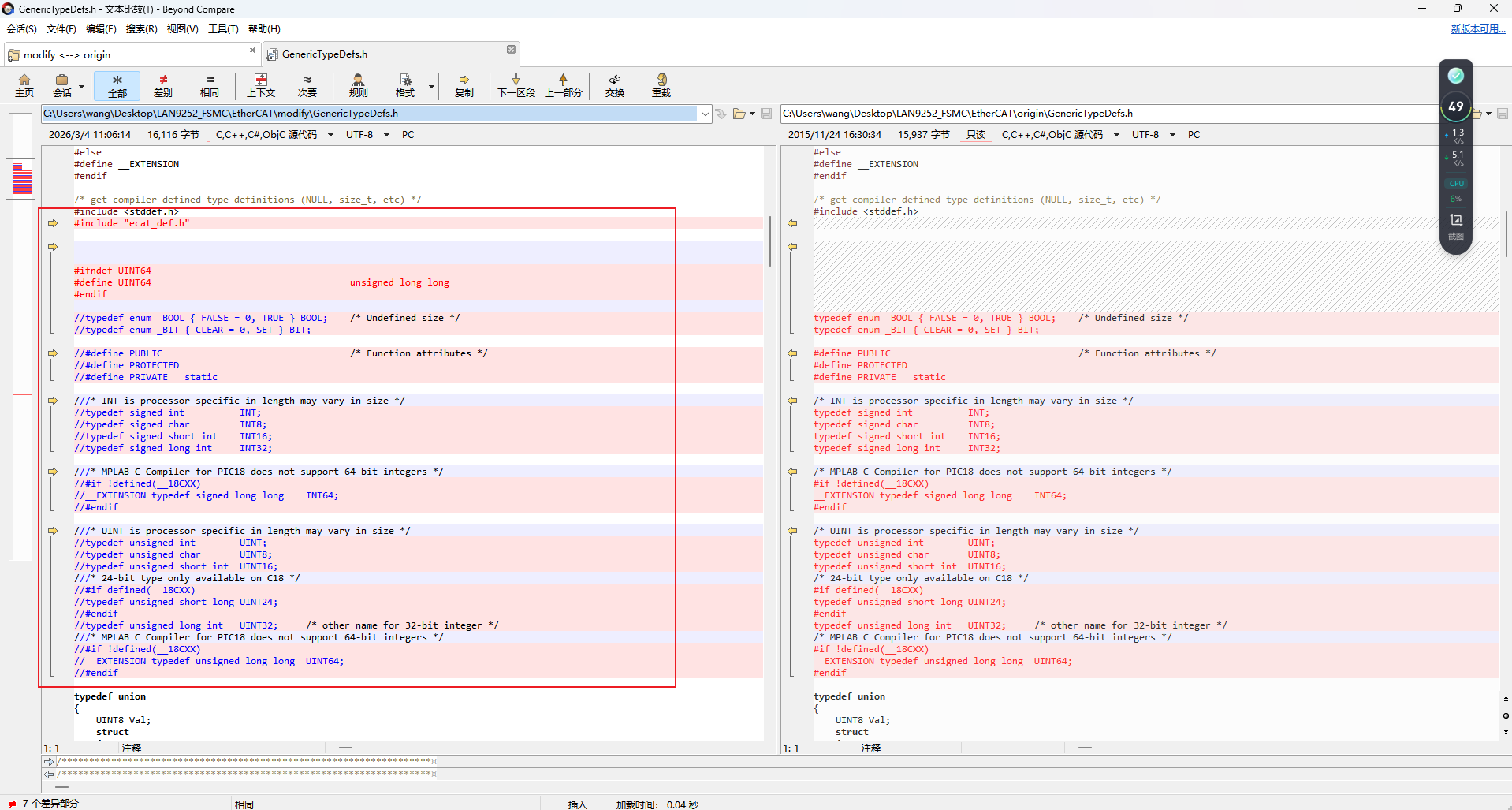

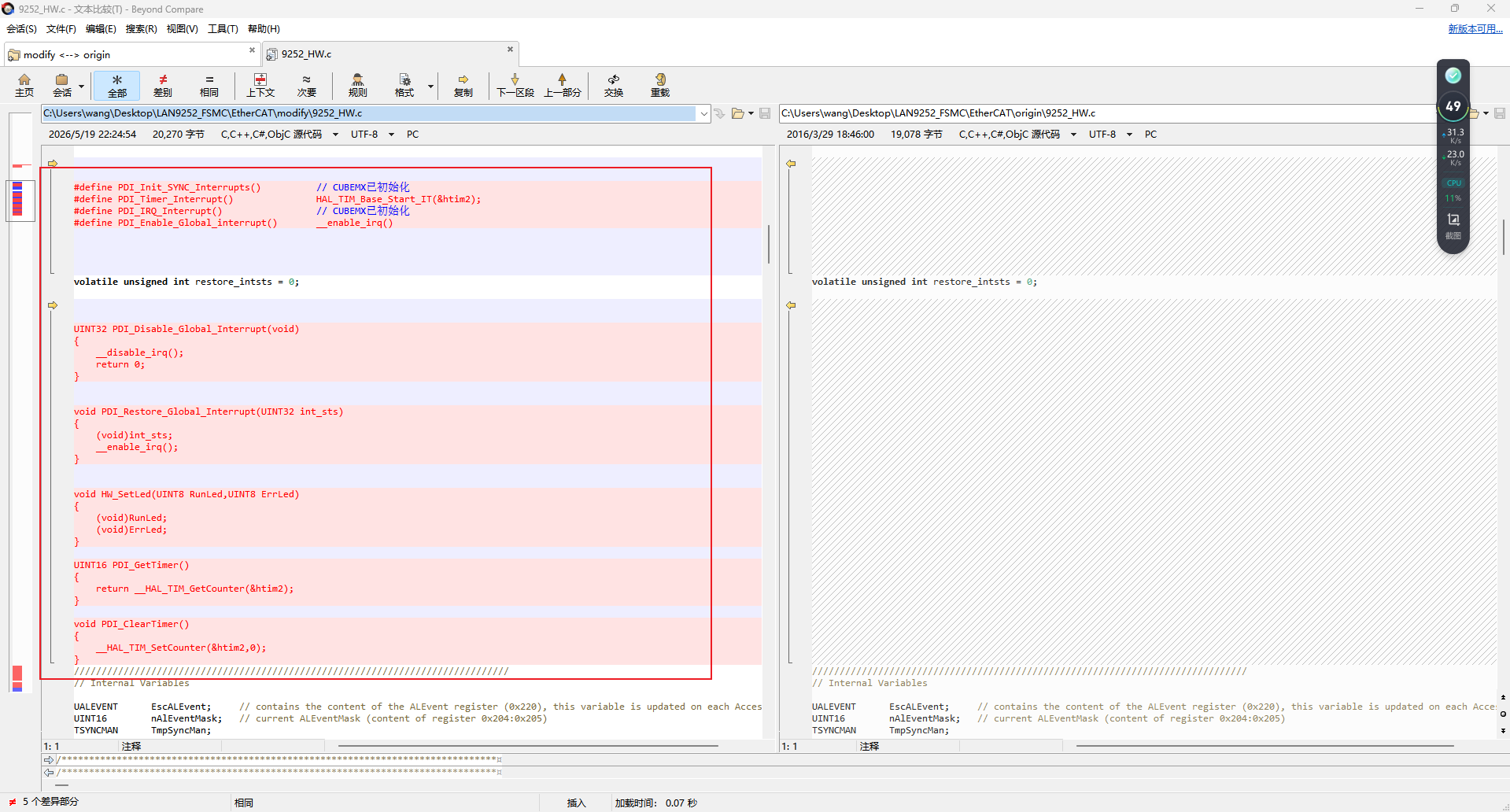

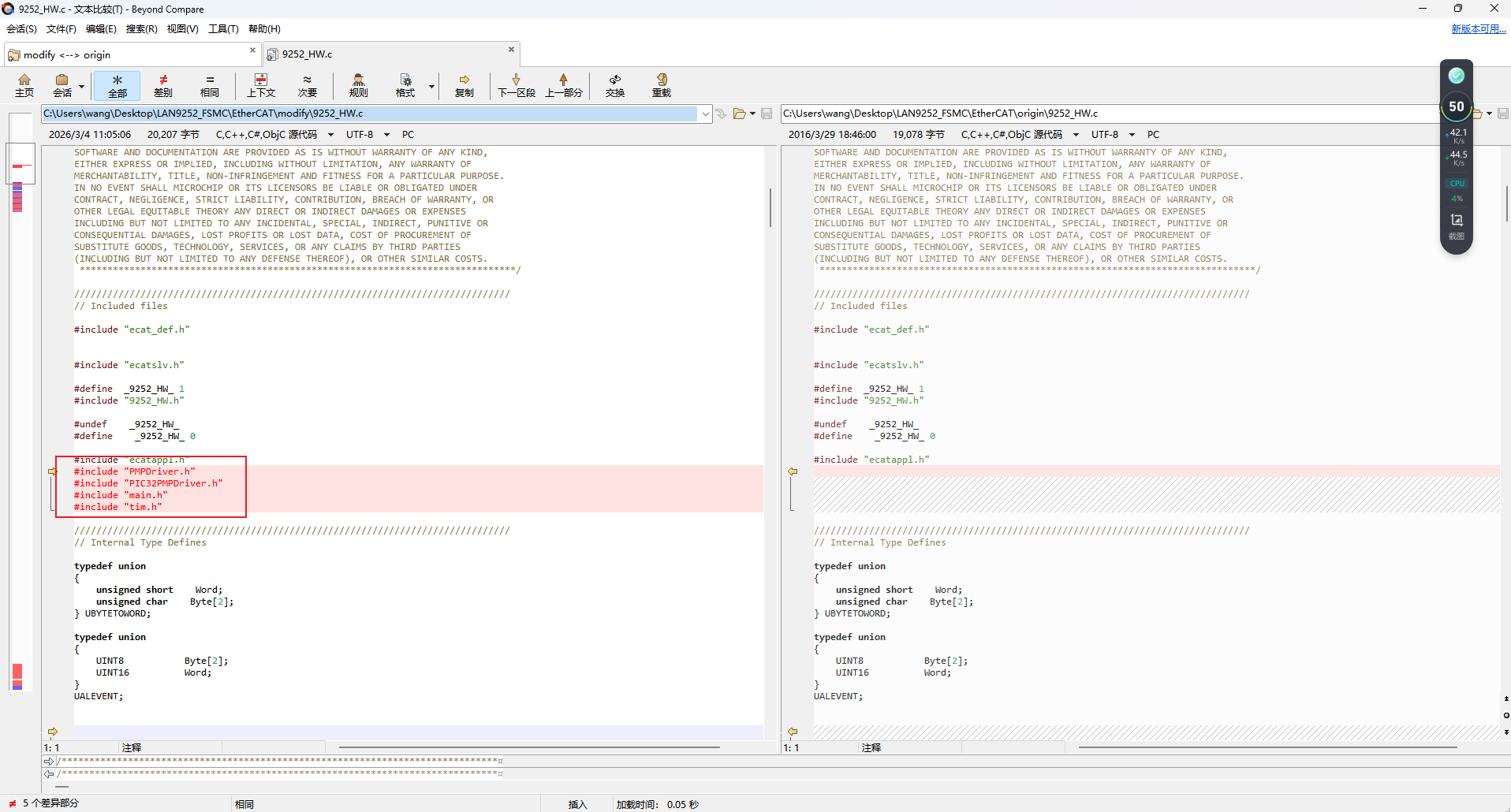

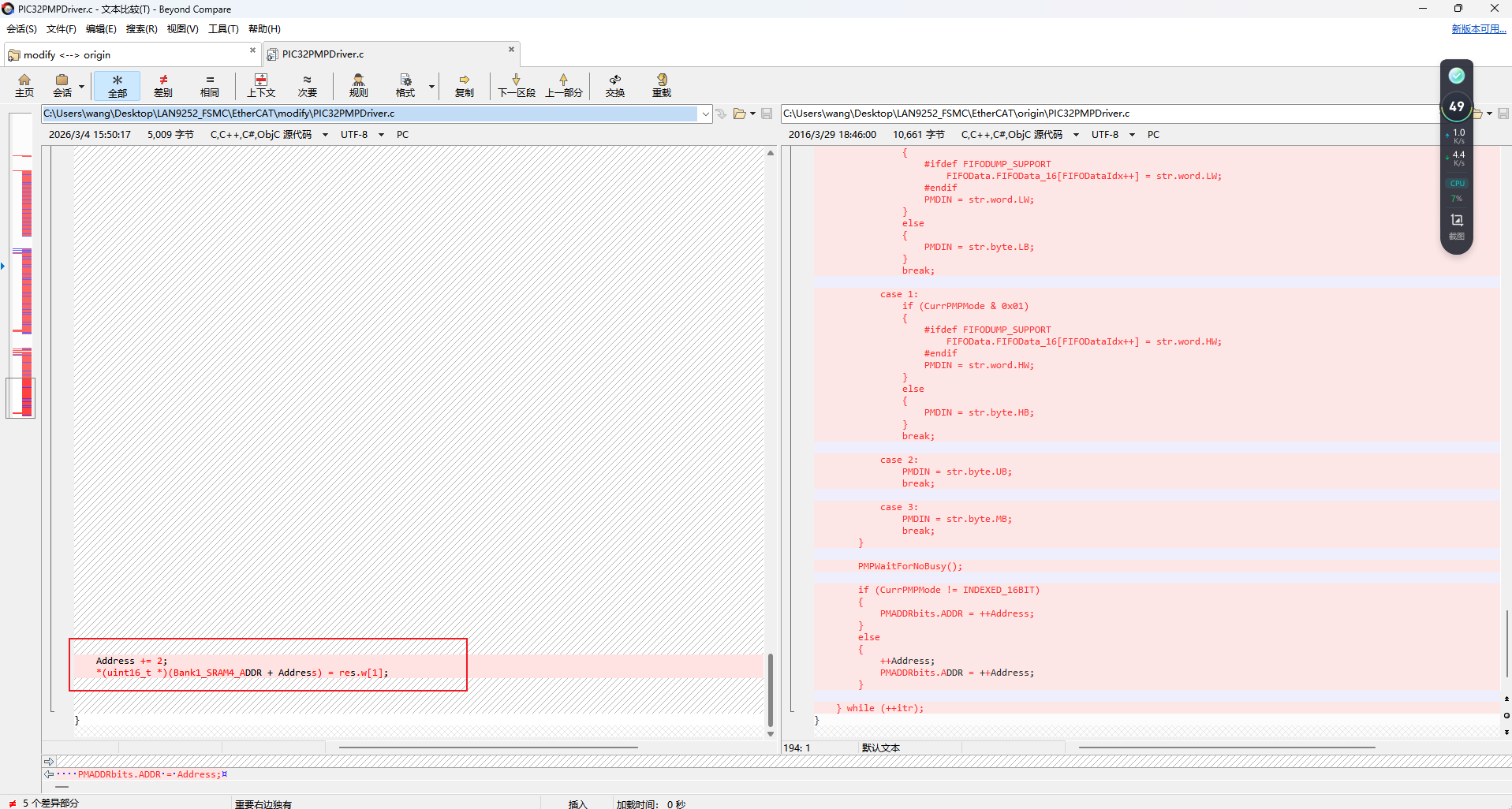

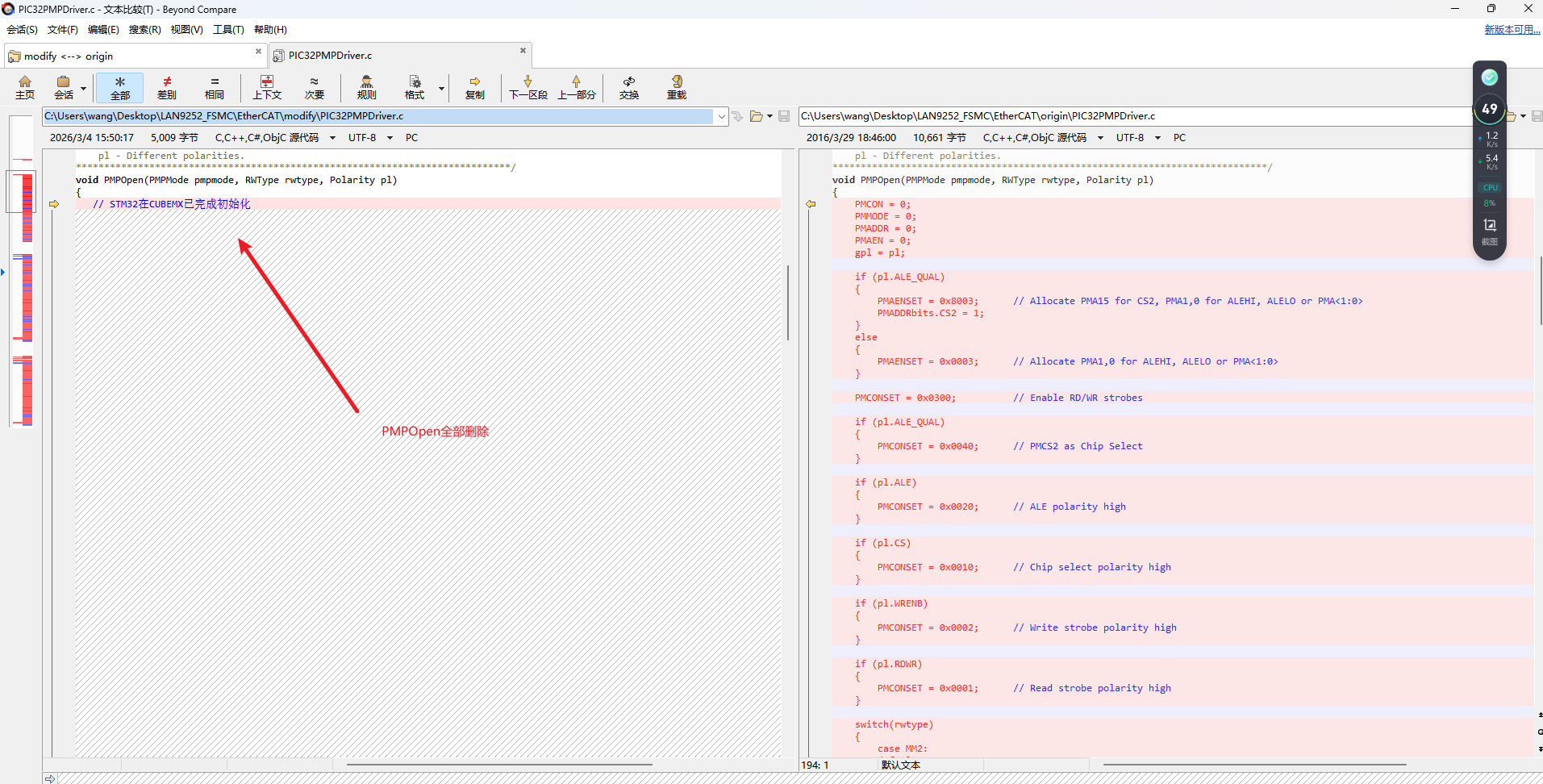

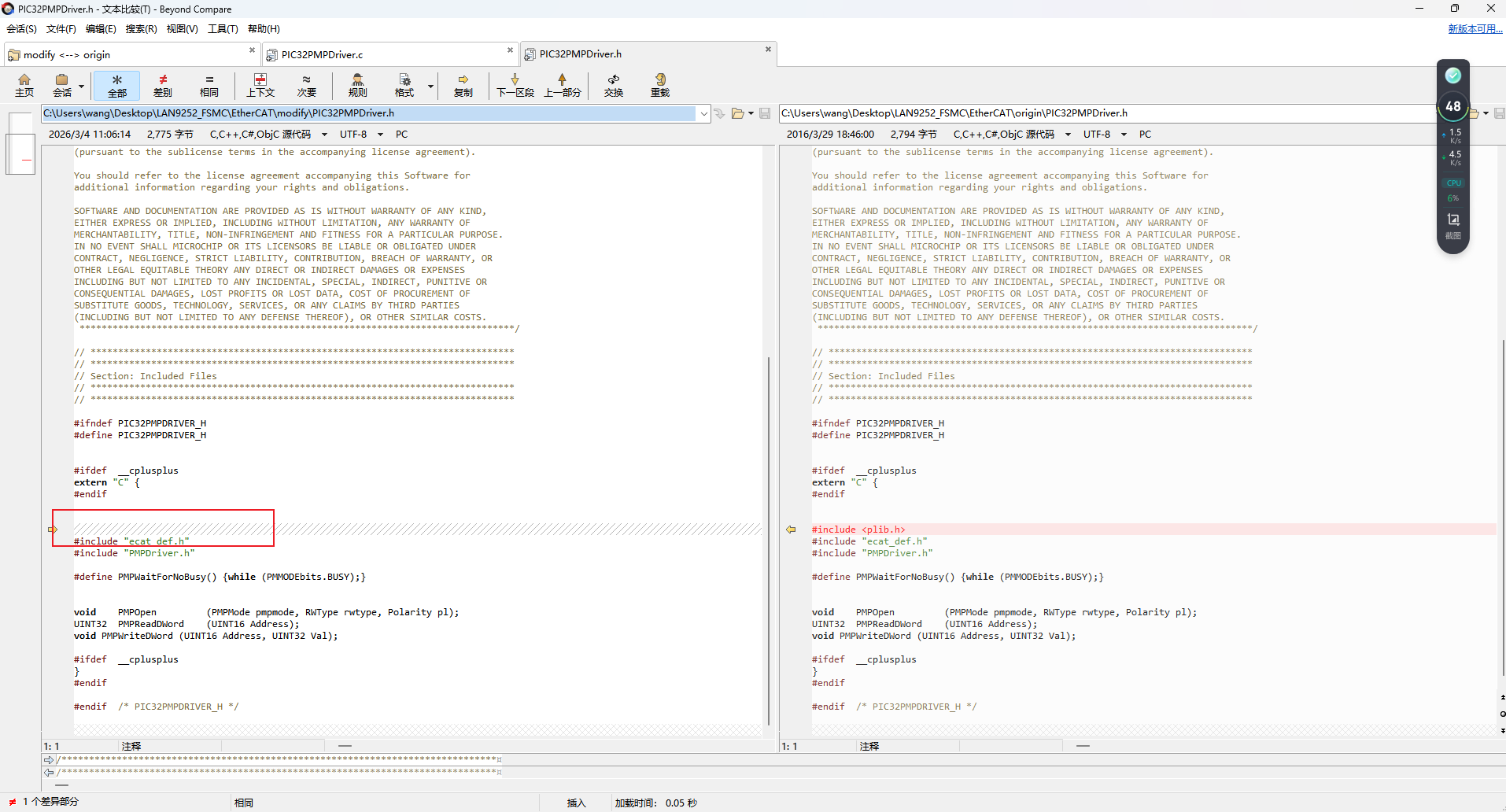

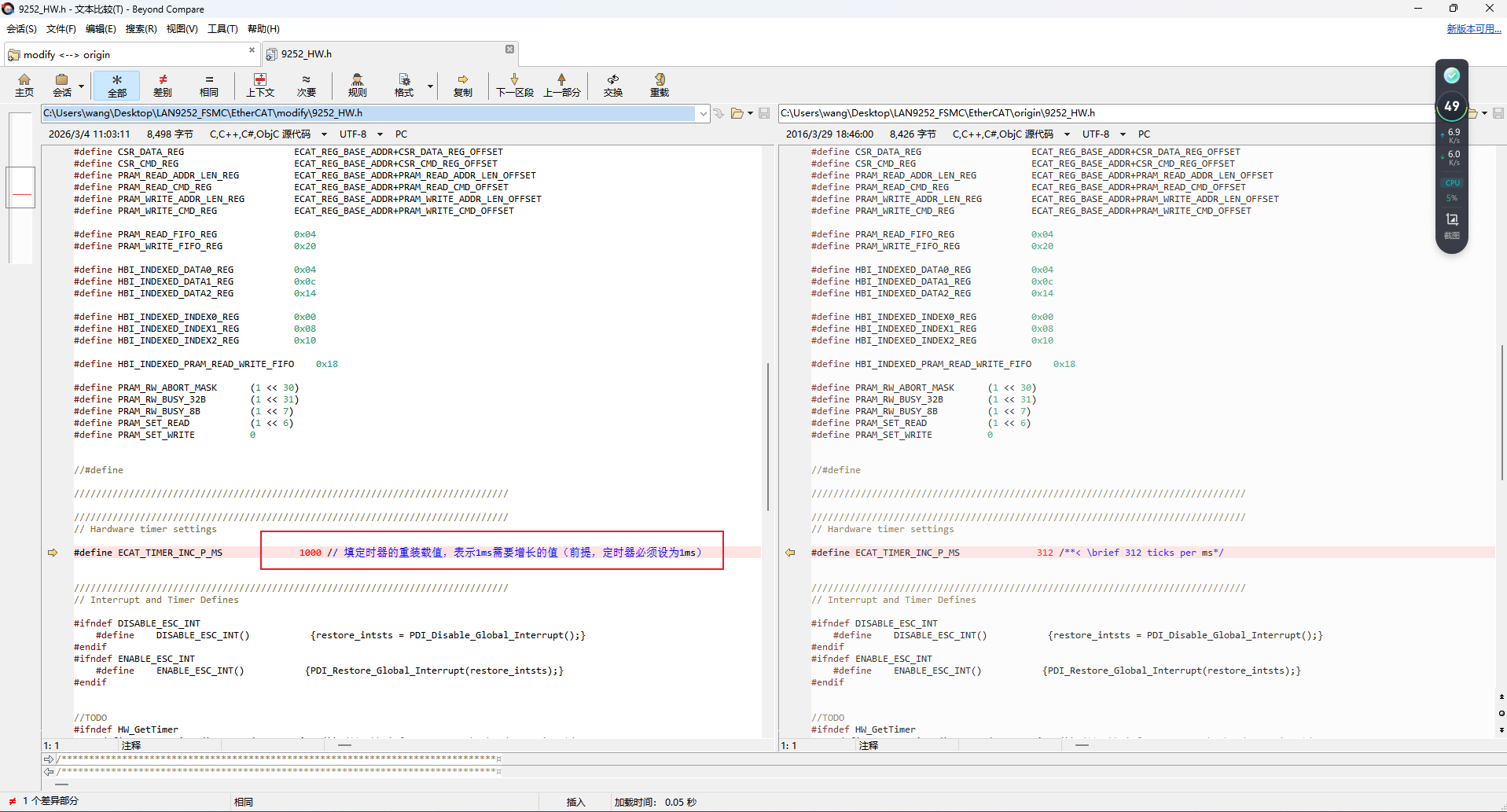

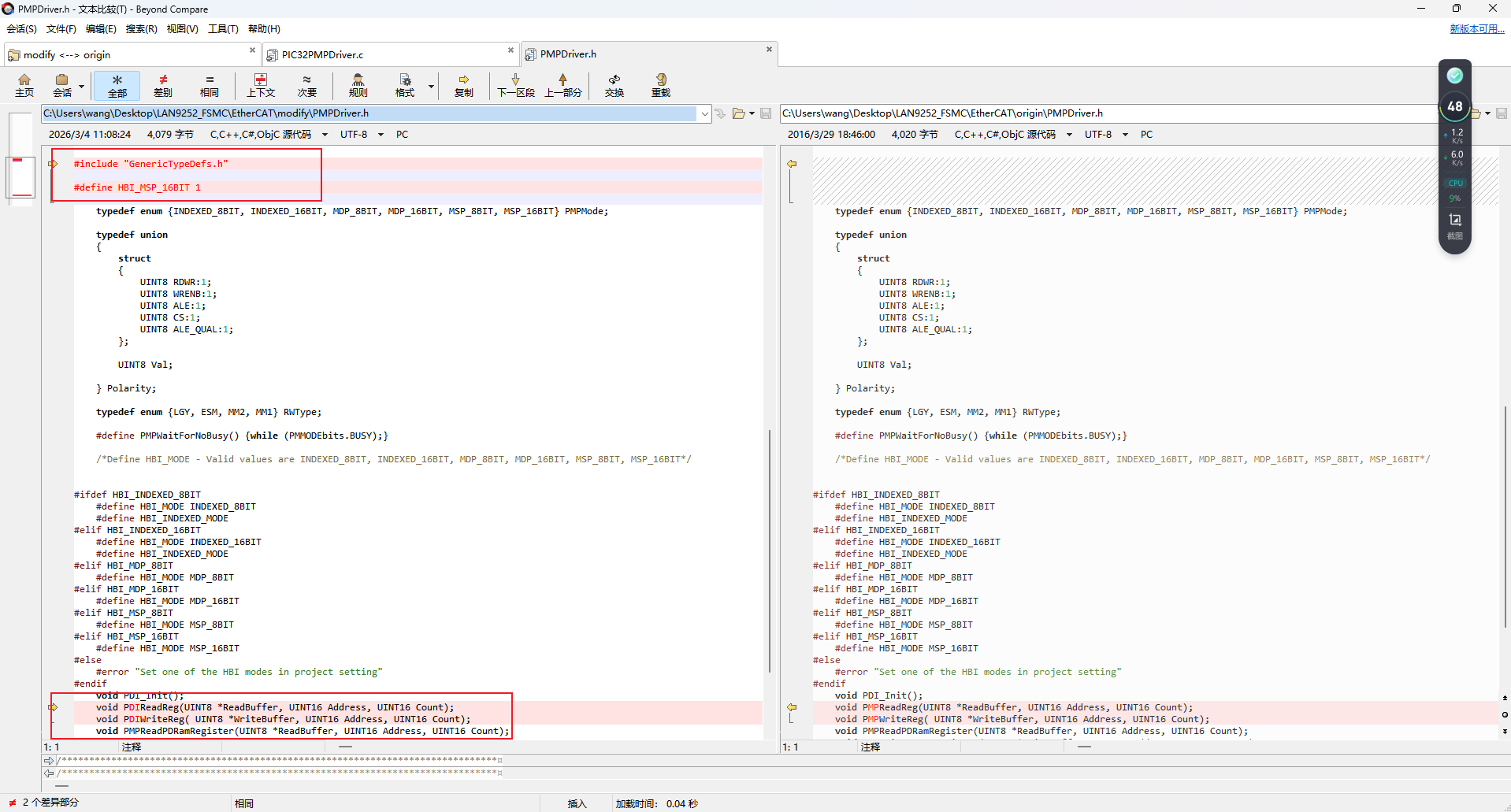

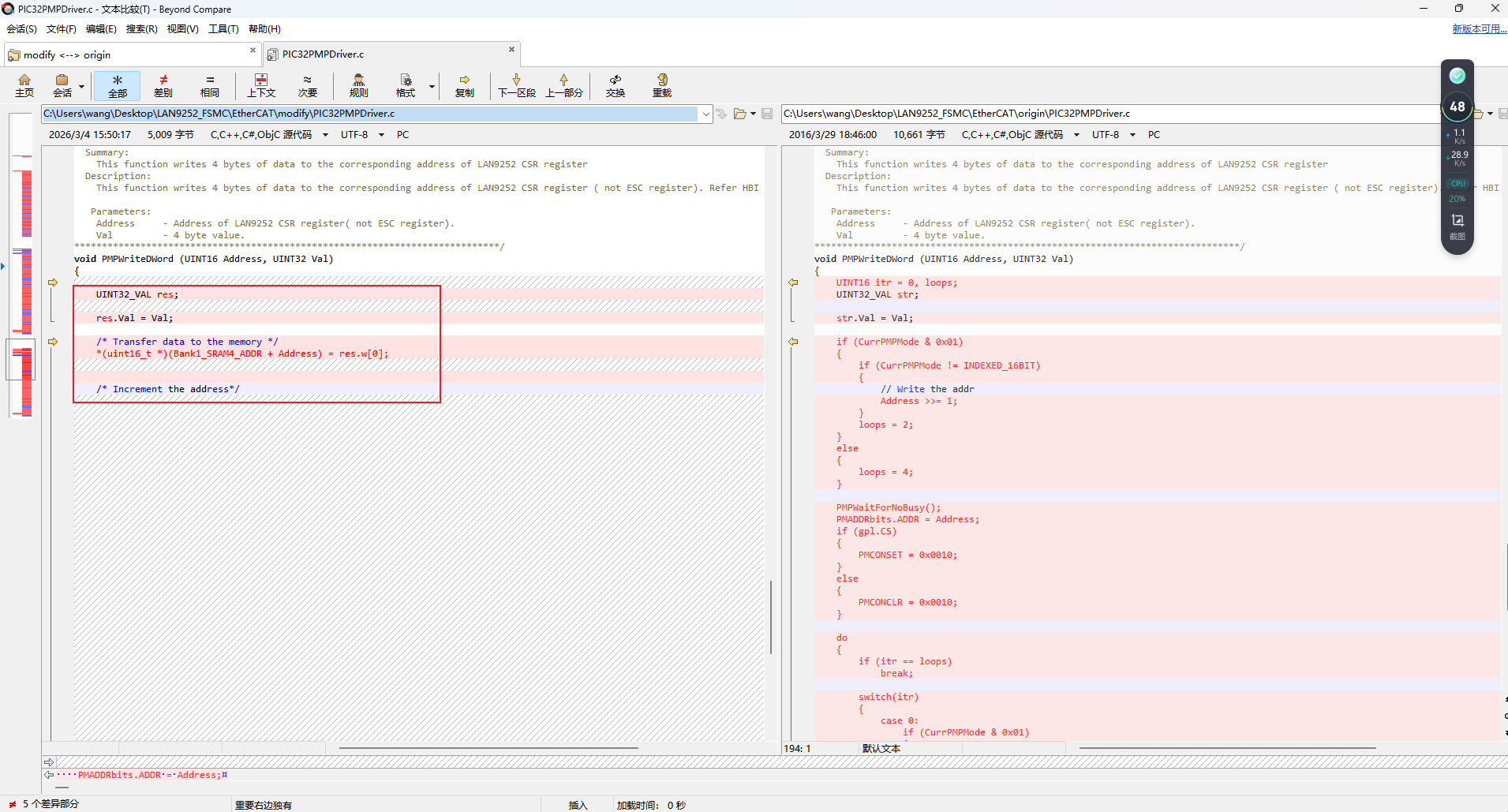

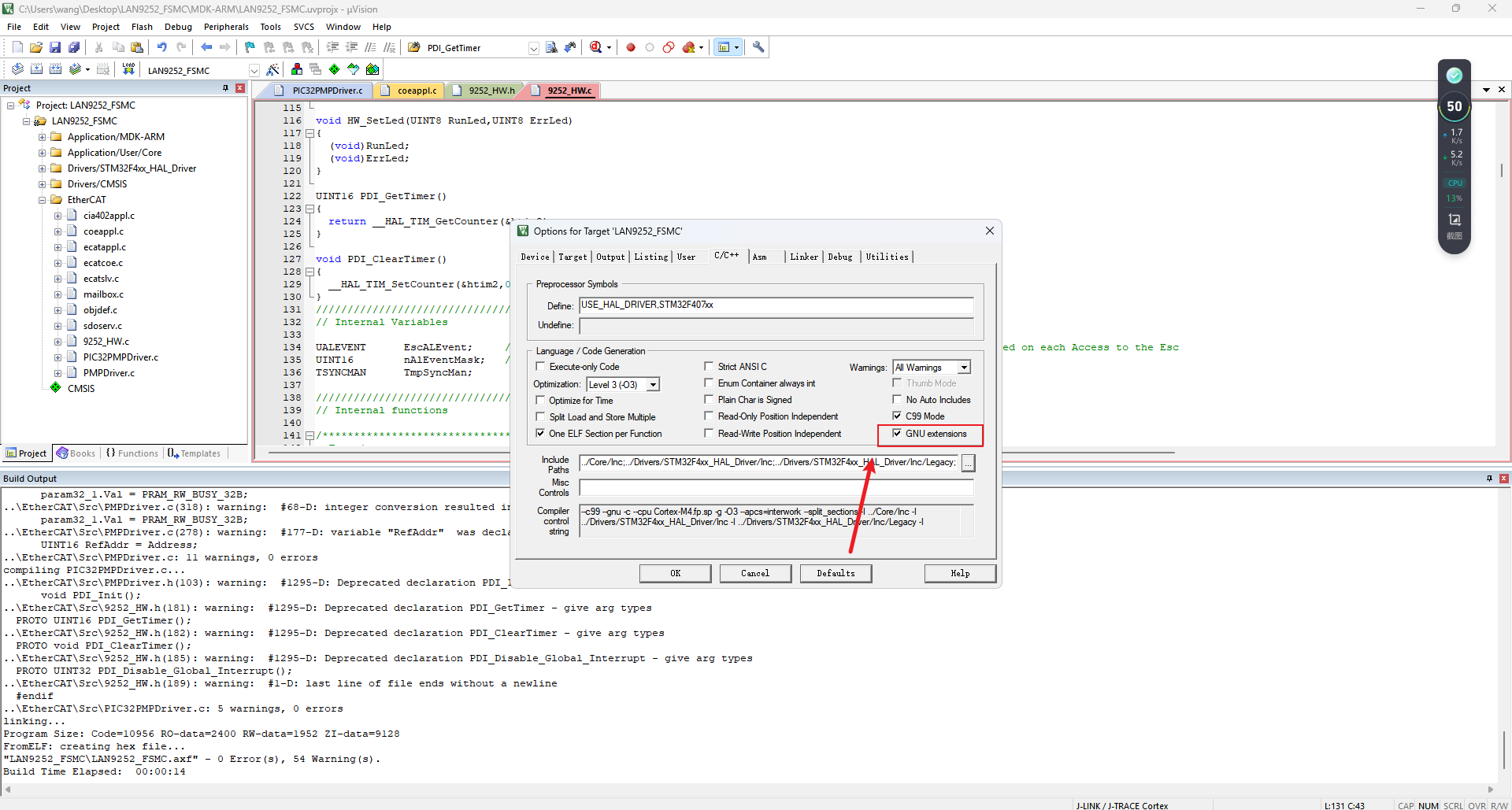

(4)EtherCAT协议栈代码修改：

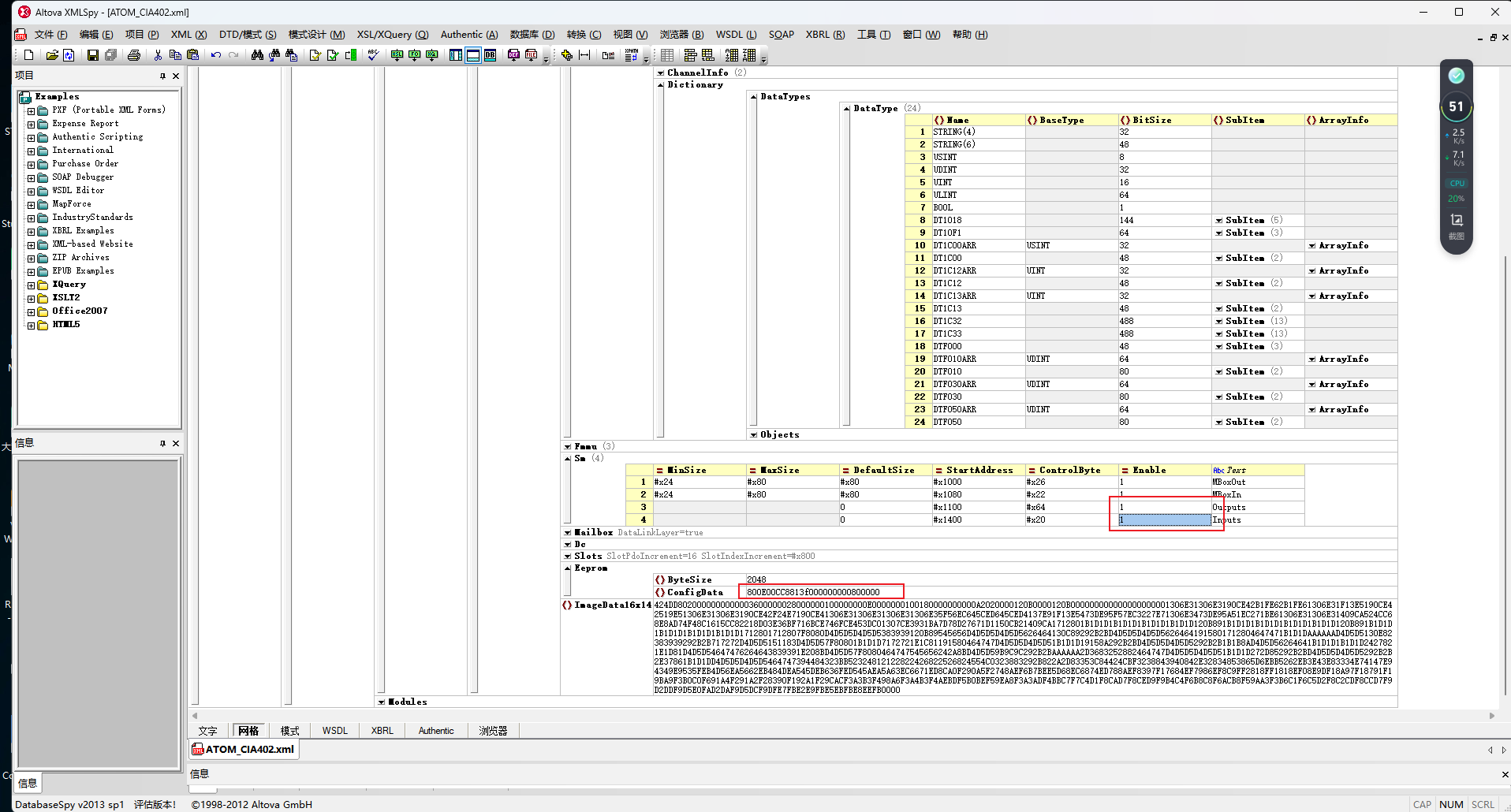

        目前编译已经没有报错了，接下来是修改ESI文件

        800E00CC8813f000000000800000

        890E80CC88130000000000800000

        Eeprom配置上面两条都可以。目前我没有时间去了解这个Eeprom对这个EtherCAT初始化阶段的影响，肯定是有影响的。后续有空再更新ESI的内容。

(5)TwinCAT测试：

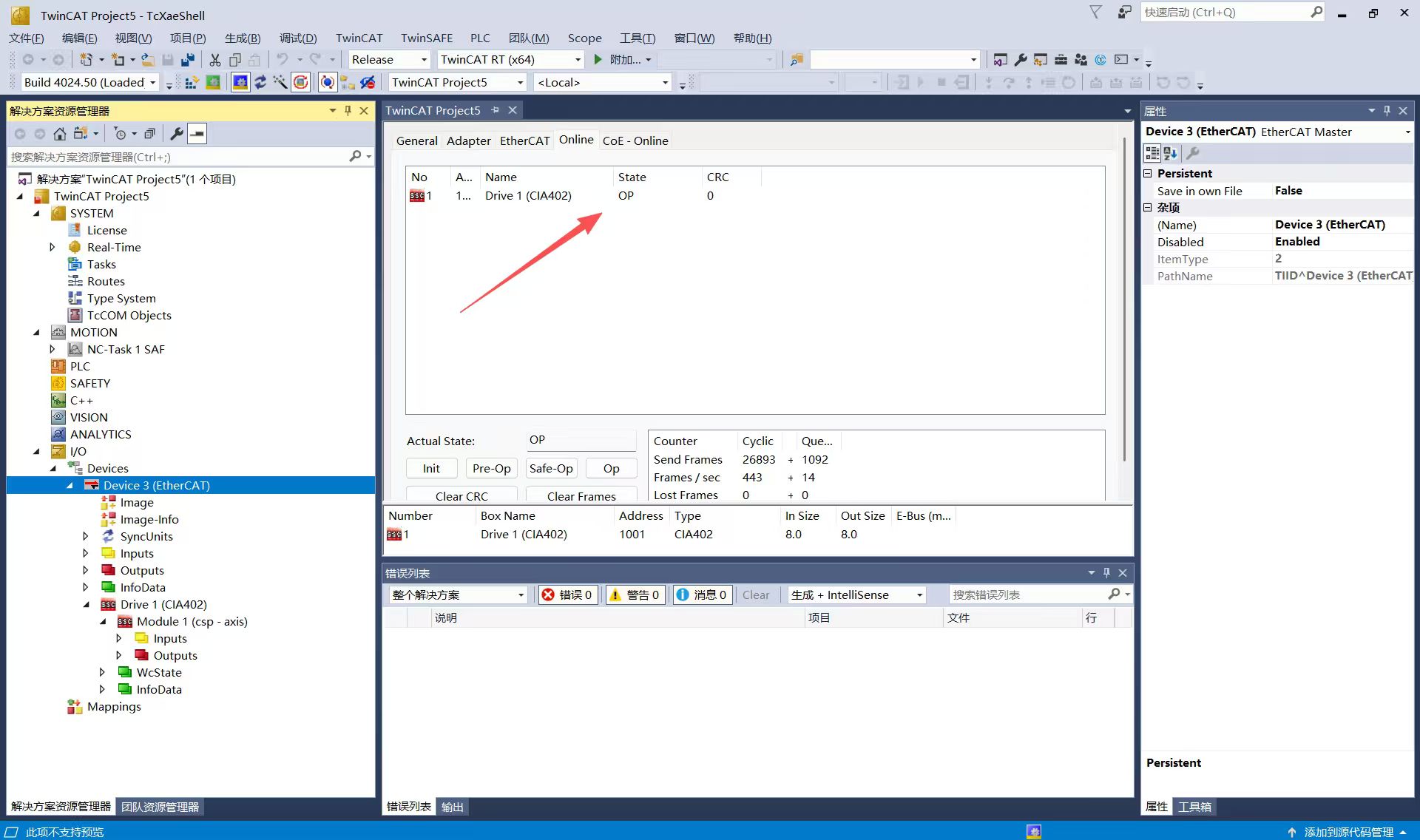

        移植完成测试后也能正常进入OP状态。总体来说移植比较简单，有了之前的SPI接口移植经验后FSMC基本上一次就移植成功了。

        补充：后续自己打的开发板到了，重新按照文章进行再次验证，文档写的没有问题，在TwinCAT上面也能进行DC同步，还有就是FSMC接口的芯片再初始化的时候一定要使用RST引脚进行复位，我文档里面没有复位踩坑查了好几个小时。

        Eeprom->ConfigData = 890E80CC88130000000000800000，最终确定是这个，不然ESC读取配置初始化时不会失败到FSMC接口。
