引言

• 河槽水面线计算在水文建模中的重要性

河槽水面线是河道水力学计算的核心成果，描述了给定洪水流量条件下河道沿程水面高程的变化曲线。在水利工程中具有以下作用：确定堤防高度与防洪标准、评价河道行洪能力、识别阻水瓶颈段、划定洪水风险区。

• HEC-RAS软件简介及其在水力学分析中的应用

HEC-RAS由美国陆军工程兵团水文工程中心开发，是全球广泛使用的河道水力计算免费软件。支持一维恒定流与非恒定流水面线计算，可生成横断面形态图、流量水位曲线等分析图表。

理论基础

• 水面线计算的基本原理（能量方程、动量方程）

一维恒定流水面线计算基于伯努利能量方程：

式中：YY为水深，ZZ为河底高程，αα为动能修正系数，VV为断面平均流速，gg为重力加速度，hehe​为断面间能量损失。

能量损失包括沿程水头损失（摩擦损失）和局部水头损失（断面收缩或扩大）。HEC-RAS采用标准步推法，从下游已知水位逐断面上推计算。

断面间水头损失采用曼宁公式计算：

式中：QQ为流量，nn为糙率系数，AA为过流面积，RR为水力半径，SfSf​为摩擦坡度。

• 一维稳态流与非稳态流的区别与适用场景

对比项	恒定流	非恒定流
核心假设	流量在空间上恒定，不随时间变化	流量随时间变化
控制方程	伯努利能量方程	圣维南方程组（连续方程+动量方程）
适用场景	设计洪水水面线、确定堤防高程	洪水演进、溃坝分析
计算效率	高	相对较低
数据需求	洪峰流量+下游水位	流量过程线+时间步长

对于防洪工程设计，通常采用恒定流方法——用设计洪峰流量作为输入，计算对应的水面线。

• 曼宁公式在HEC-RAS中的应用

曼宁公式是一维水面线计算中沿程水头损失的核心。HEC-RAS在每个断面上根据主槽和滩地的不同糙率、不同过水面积和不同湿周，分别计算各部分的行洪能力，再汇总为断面的总过流能力。主槽和滩地的糙率差异直接影响流速分布和水面线形态。

数据准备

• 地形数据需求（DEM、断面数据）

横断面是HEC-RAS一维模型最核心的几何数据。每个断面需要以下信息：

断面桩号：沿河道的里程位置

起点距：从断面左端点量起的横向距离（m）

高程：对应起点距位置的地面高程（m）

主槽与滩地的分界点：河岸线标记

断面布设原则：在河道转弯处、断面突变处、比降变化处加密；断面线垂直于水流方向；断面总长度应覆盖可能的最大淹没范围。

• 水文数据（流量、边界条件）

一维水面线计算需要输入设计洪峰流量（恒定流），可根据不同频率（10年、50年、100年一遇）的设计暴雨通过推理公式法、瞬时单位线法等方法计算得到。对于多个河段，可在不同位置设置流量变化点。

下游边界条件通常选用已知水位（Known W.S.），直接给定下游断面的水位高程，适用于下游有实测水位数据或有控制断面水位-流量关系的情况；或选用正常水深（Normal Depth），需要输入下游河道的平均坡度，适用于下游无控制断面的天然河道，软件根据流量和坡度自动计算正常水深。

• 糙率系数的选取与校准

曼宁糙率系数nn是水面线计算中影响结果最敏感的参数之一。需要为每个断面的主河槽和滩地分别赋值。

HEC-RAS建模步骤

• 创建新项目与几何数据导入

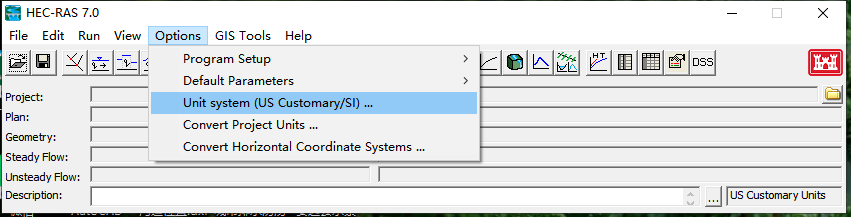

打开软件，修改单位系统为公制：

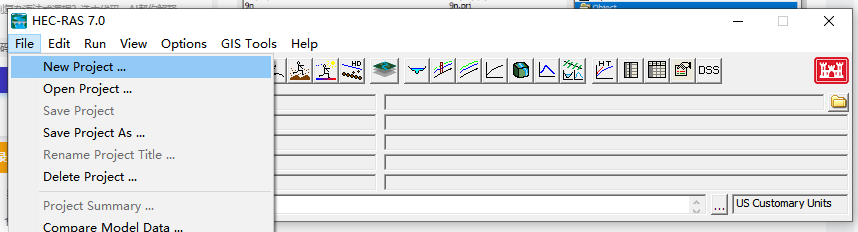

点击File创建新工程

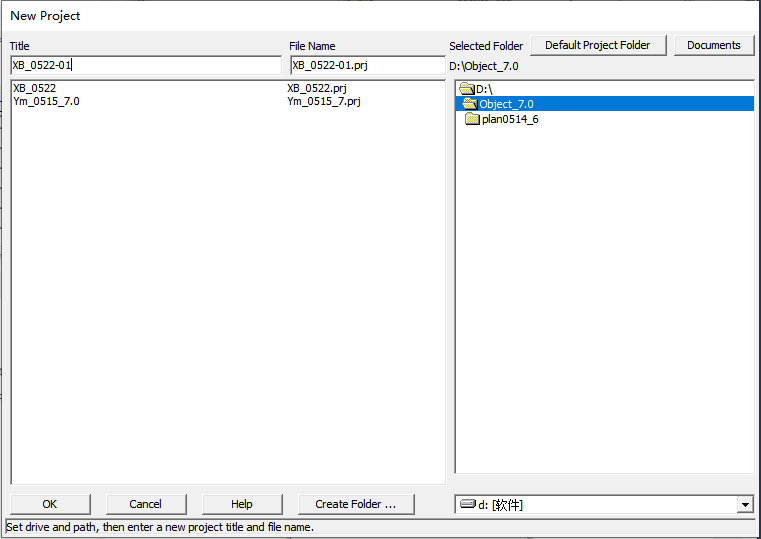

创建新工程，右侧选择路径文件夹，左侧编辑名称，这里要主要不管是路径还是名称都要英文，不然会报错。

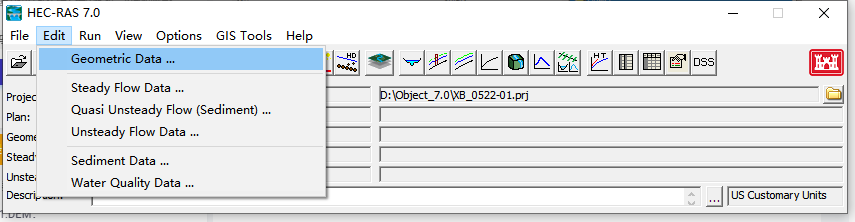

主界面Edit → Geometric Data，打开几何编辑器

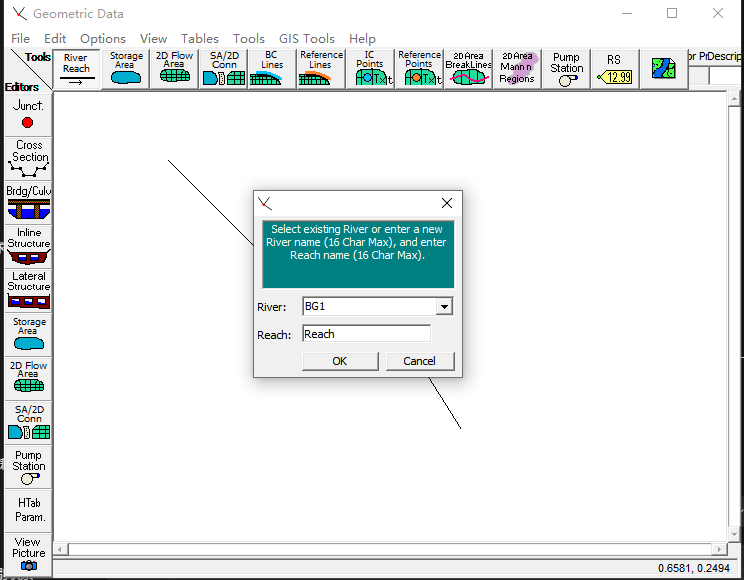

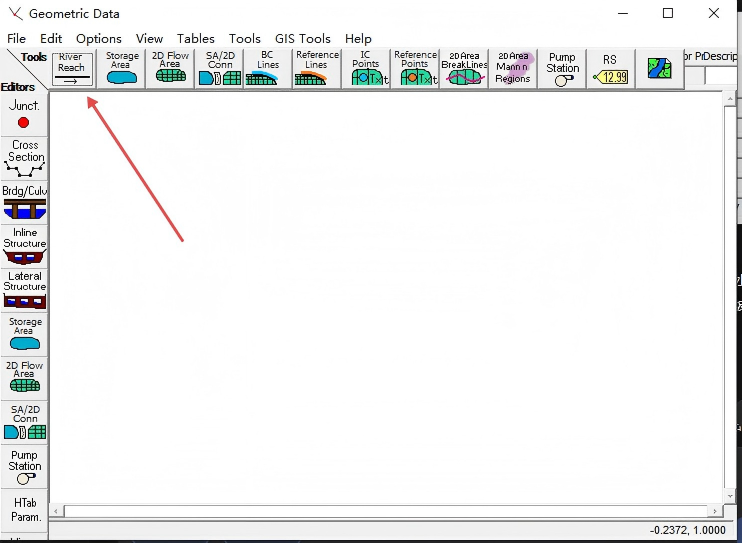

点击River Reach，绘制河道中心线，从上游向下游画，这里大致画一下即可

绘制好后双击保存，并命名

• 断面数据的输入与编辑

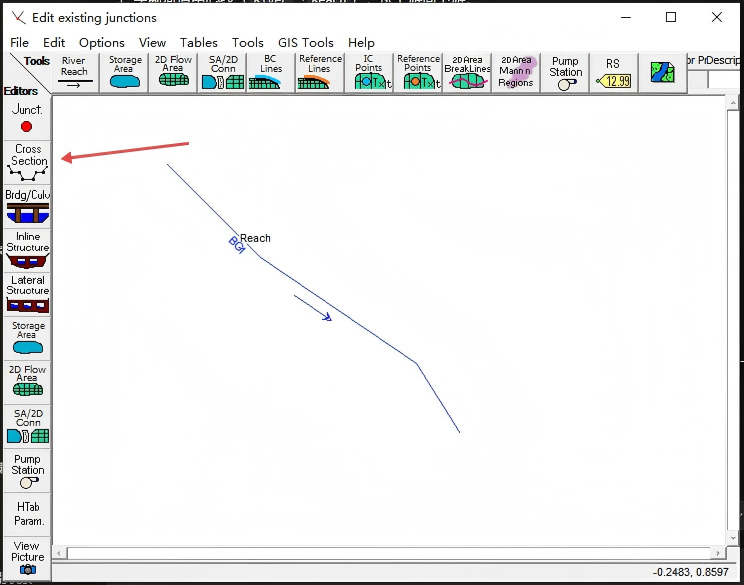

点击Cross Section，在Cross Section中逐个添加断面数据

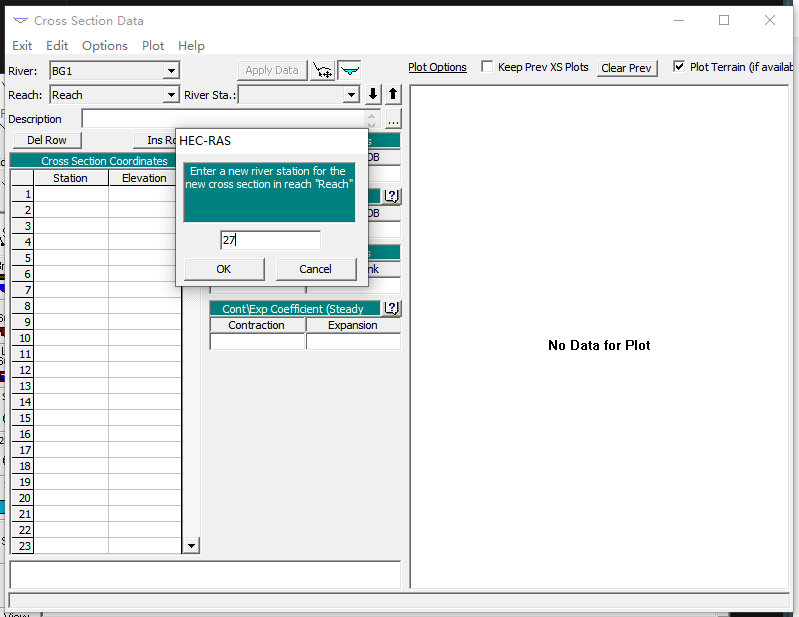

点击添加第一个断面数据

这里让我们编号，需要注意的是hec-ras计算是由下游向上游推算的，我习惯于由上游向下游添加断面，在实践过程中可以按照自己的习惯来，但是要注意编号由下游向上游需要1，2，...，n这样编号，保障上游编号大于下游即可

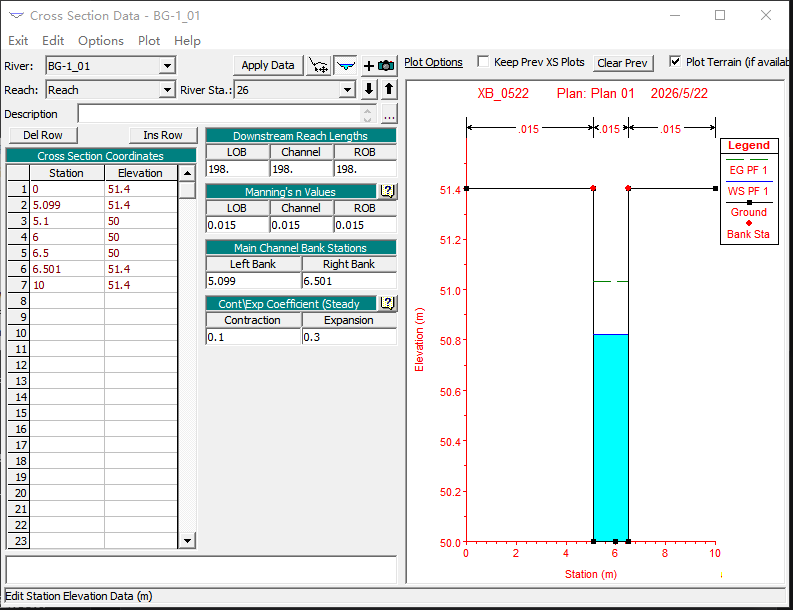

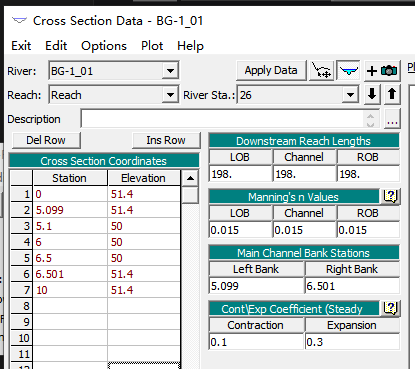

直接粘贴进来整理好的断面数据，Station列是断面上每个点距离起点的距离，Elecation列是每个点对应的高程，Downstream Reach Lengths是该断面距离下游的下一个断面的距离，分别是左岸距离，中心距离和右岸距离，在Manning`s n Values输入糙率，Main channel bank station是左岸和右岸的Station也就是左岸和右岸对应的位置，全部输入后务必要点击Apply Data加载，否则不会保存。

加载后断面如右图，我这里已经计算过一遍了，有水位数据，其余断面参考上述步骤依次添加即可，到下游最后一个断面时，由于没有下一个断面了，Downstream Reach Lengths不需要数据

• 流量及其他水力参数的设置

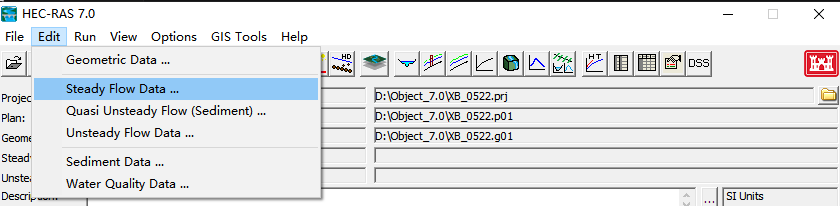

所有断面数据添加完成后回到主页面Edit → Steady Flow Data输入设计洪峰流量，如果整个河段采用同一个流量，中途没有补水什么的，只在第一个断面添加即可

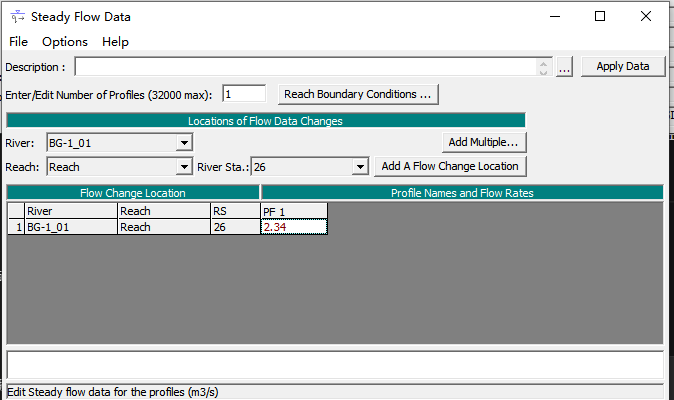

如下，这里输入完也要点击Apply Data加载

在Steady Flow Data窗口的Boundary Conditions标签页中设置下游上游边界条件。常用方式为已知水位，直接输入下游断面的起算水位高程。若无下游水位数据，可选正常水深并输入下游河道平均坡度。

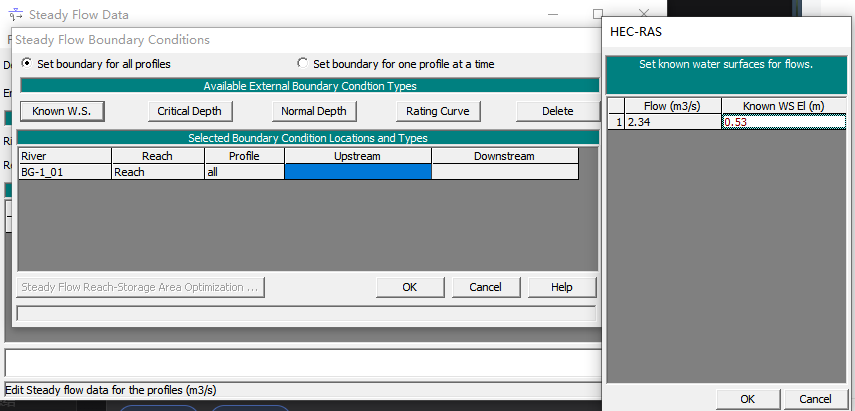

点击上游处表格，点击Known W.S.输入上游的水位，下游也一样

在设置完边界条件后回到Steady Flow Data再次点击Apply Data加载保存​​​​​​。

模型运行与结果分析

• 稳态与非稳态模拟的运行设置

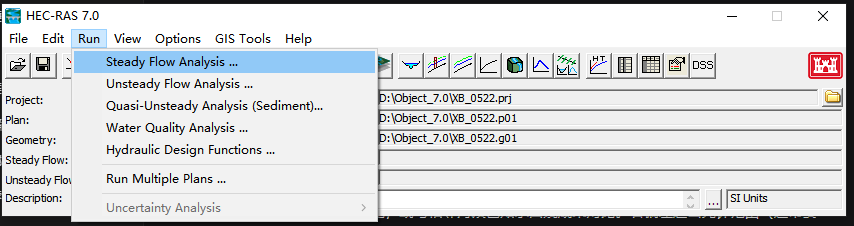

主界面Run → Steady Flow Analysis

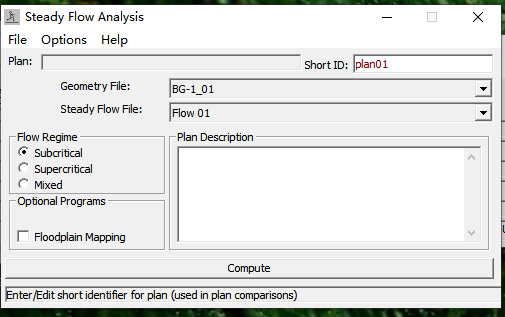

选择对应的几何文件（Geometry File）和流数据文件（Steady Flow File）

计算模式选Subcritical（缓流，适用于坡度较缓的河道）、Supercritical（急流）或Mixed（混合流模式，HEC-RAS自动判断），自己给Plan命名，我这里直接命名plan01，可以按照自己的需求进行命名，点击compute计算

• 水面线计算结果的可视化

计算完成后，在主界面：

View → Profile Summary Table：查看一维恒定流计算结果汇总表

View → Water Surface Profiles：查看纵断面图，河道深泓线叠加各频率水面线。

View → Cross Sections：查看每个断面的水位、流速、过水面积等水力参数。

View → X-Y-Z Perspective Plot：查看河道三维透视图。

• 结果验证与误差分析

将计算结果与实测洪痕数据对比，或与相邻河段已知水面线成果对比。若偏差超出允许范围，需要检查糙率取值、断面间距、流量输入或下游边界条件是否准确。

常见问题与优化建议

• 收敛性问题及解决方法

常见收敛性问题包括：断面间距过大导致步推法无法收敛、临界水深判断困难、急流缓流过渡段计算发散。

解决方法：在河道比降突变处、断面形态骤变处适当加密断面；减小相邻断面间距；检查流量输入和下游边界条件是否与地形匹配；或将流态模式设为Mixed，让软件自动处理流态过渡。

• 糙率系数敏感性分析

糙率是水面线计算中最敏感的参数。建议进行糙率敏感性分析：在主槽糙率取值范围内取几个不同值分别计算水面线，观察水位变化幅度，为糙率率定提供依据。

• 断面间距

断面间距对计算结果有直接影响。天然河道断面间距不宜过大，特征位置（如转弯、断面突变处）必须布设断面，以保证线性插值的地形形态接近真实河道。

结论

• HEC-RAS在水面线计算中的优势与局限性

优势：

免费开源，功能强大，支持一维恒定流与非恒定流水面线计算

操作界面友好，RAS Mapper模块支持GIS数据集成和地形自动提取

可与ArcGIS无缝衔接，结果可直接导出用于淹没制图和防洪规划

局限性：

一维模型假设水流只在河道纵向方向上运动，无法模拟平原漫溢的二维扩散

对断面数据质量依赖较大，断面间距过大或形态不准会直接影响计算精度

糙率选取依赖经验，无实测资料时存在不确定性

​​​​​​​
