触觉智能研发的瑞芯微RK3576核心板，板对板连接器320Pin 间距0.5 B to B连接器，型号简写SOM7608-V2，在CSDN平台留下规格书方便大家查看。

1、产品概述

IDO-SOM7608-V2是一款基于瑞芯微第二代8nm AIOT平台RK3576设计的核心板，在40x60mm的小体积上集成了RK3576 SoC, PMIC，LPDDR5/5X , eMMC，预留UFS接口，通过高速B2B连接器引出RK3576的全部引脚资源。

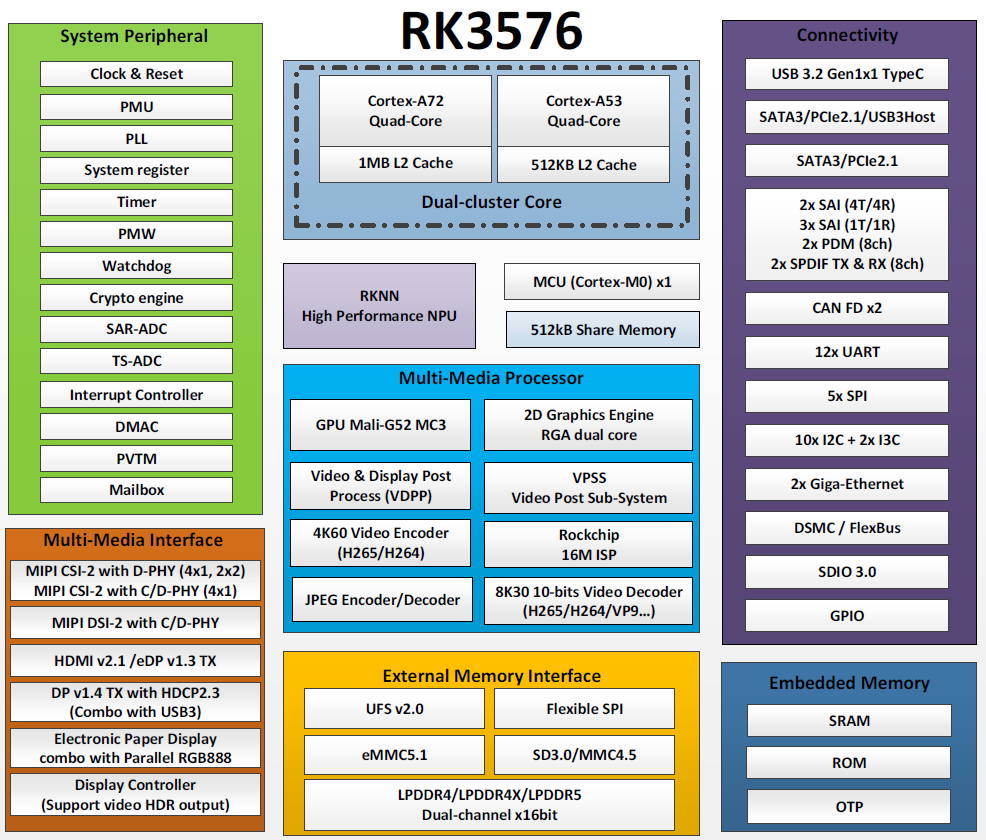

RK3576 是一颗高性能低功耗处理器芯片，集成了 4 个 Cortex-A72 和 4 个 Cortex-A53 及独立的NEON 协处理器；适用于 ARM PC、边缘计算、个人移动互联网设备及其它多媒体产品。RK3576 内置了多种功能强大的嵌入式硬件引擎，为高端应用提供了优异的性能，支持 4K@120fps 的H.265、VP9、AVS2 和 AV1 解码器，支持 4k@60fps 的 H.264 解码器；还支持 4K@60fps 的 H.264 和 H.265编码器，高质量的 JPEG 编码器/解码器，专门的图像预处理器和后处理器。内置 3D GPU，能够完全兼容 OpenGL ES1.1/2.0/3.2、OpenCL 2.0 和 Vulkan 1.1。带有 MMU 的特殊 2D硬件引擎将最大限度地提高显示性能，并提供流畅的操作体验。引入了新一代完全基于硬件的最大 16M 像素 ISP（图像信号处理器），实现了多种算法加速器，如HDR、3A、CAC、3DNR、2DNR、锐化、去雾、增强、鱼眼校正、伽马校正等。内嵌的 NPU 支持 INT4/INT8/INT16/FP16/BF16/TF32 混合运算。此外，凭借其强大的兼容性，可以轻松转换基于 TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的网络模型。

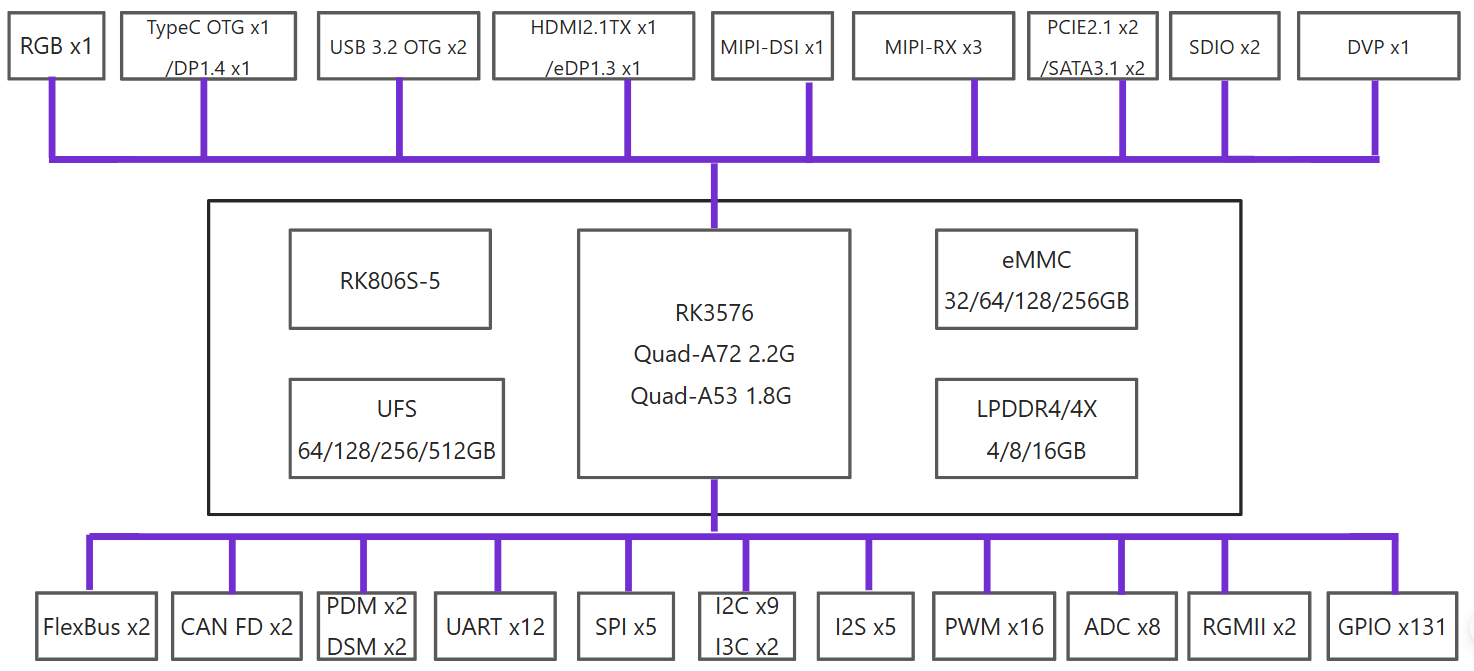

IDO-SOM7608-V1核心板进行了严格的电源 完整性和信号完整性仿真设计，通过各项电磁兼容、温度冲击、高温高湿老化、长时间存储压力等测试， 稳定可靠，批量供货。用户仅需设计外围电路即可快速实现项目的稳定量产，IDO-SOM7608-V1模块逻辑框图，如下图所示：

1.1 产品特点

  1. 处理器采用Quad A72 + Quad A53 CPU 8nm先进制程工艺，主频高达2.2GHz；
  2. 内置6T RKNN AI 算力；
  3. 5种屏幕显示接口：HDMI、eDP、MIPI DSI、DP、RG；
  4. 丰富的总线接口：2×GMAC、2×CAN FD、PCIE/USB3.2、2×USB2.0、12×UART、16×PWM、5×SPI、9×I2C等；
  5. 核心板支持100%全国产。

1.2 产品图片

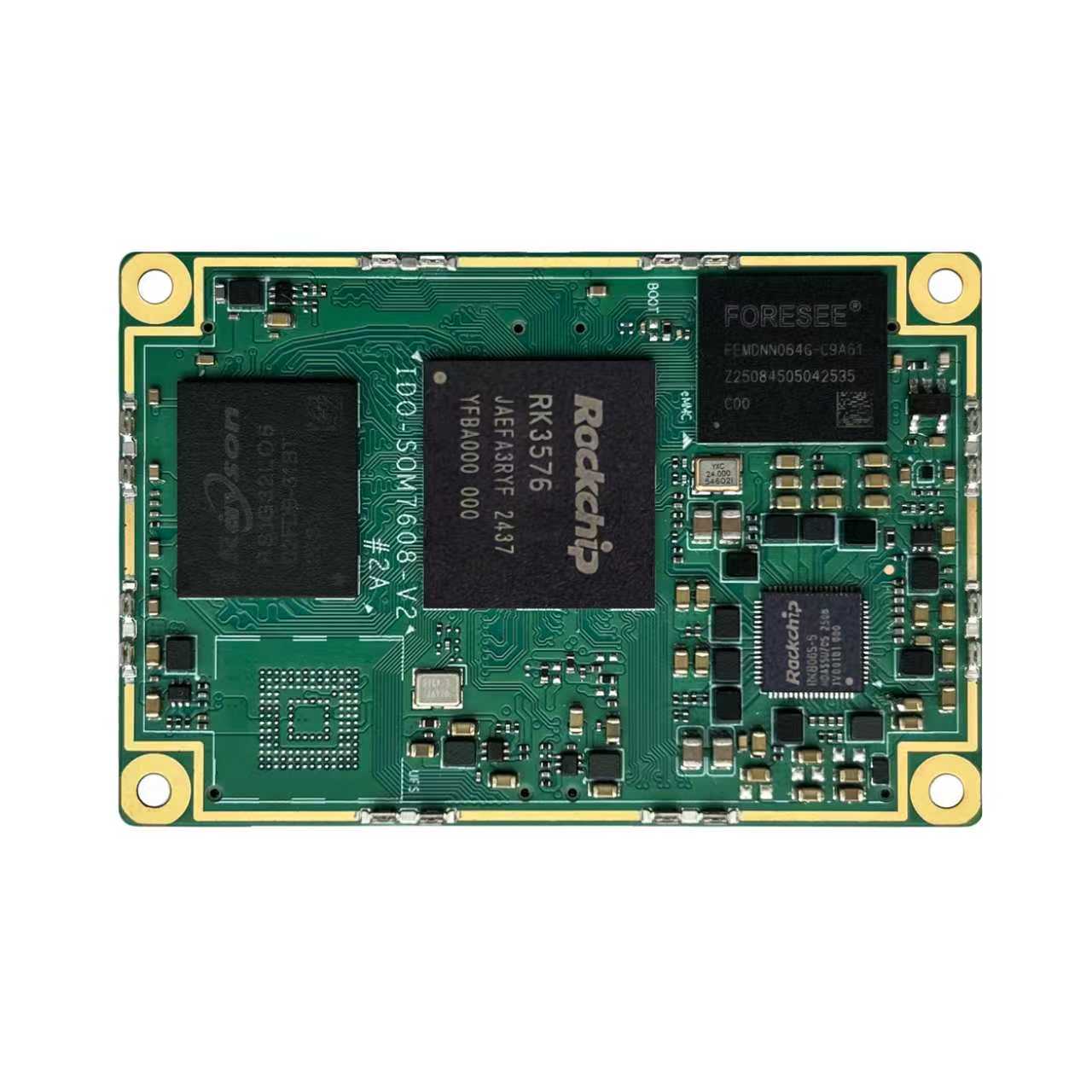

IDO-SOM7608-V1核心板正面，如下图所示：

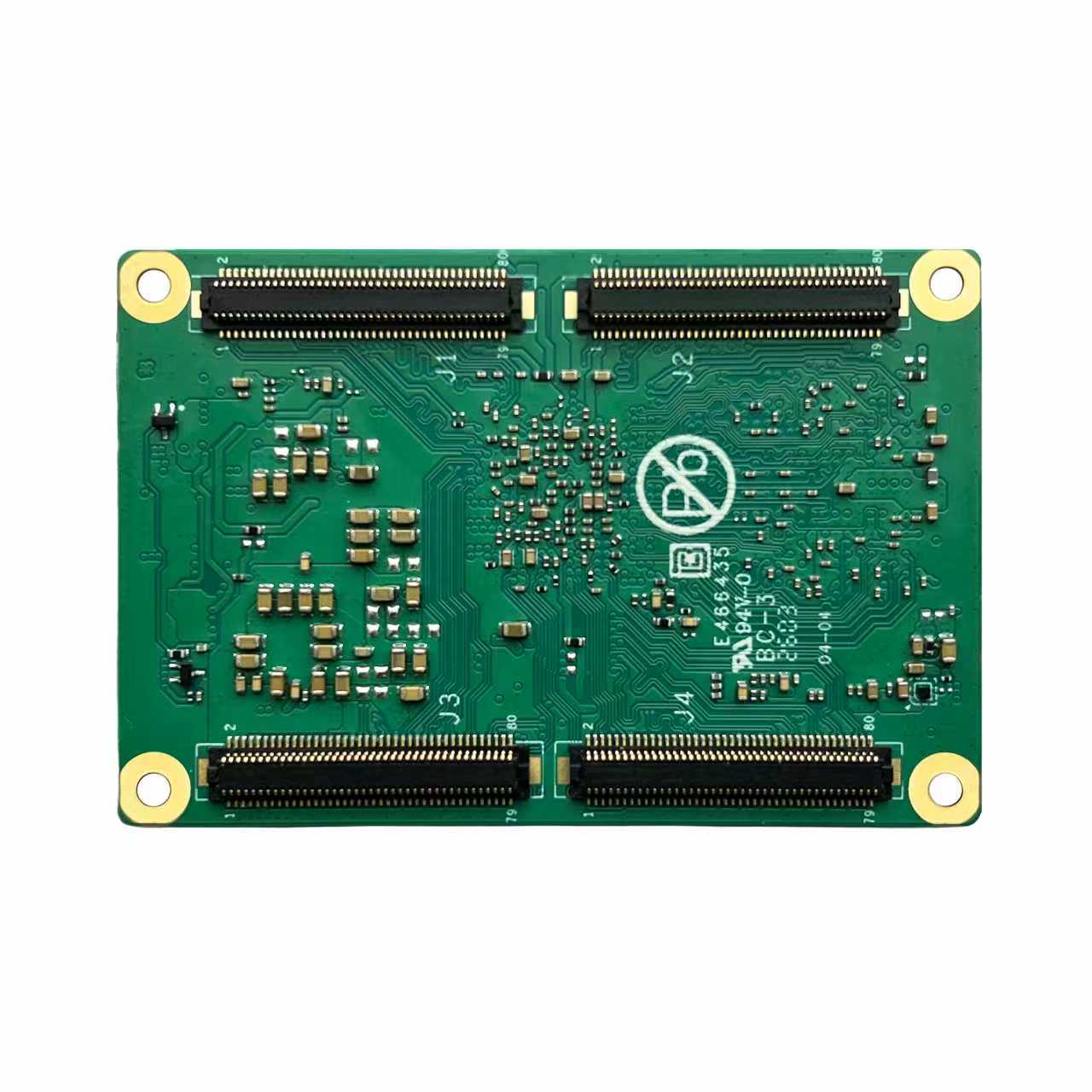

IDO-SOM7608-V1核心板背面，如下图所示：

1.3 适用场景

IDO-SOM7608-1采用瑞芯微第二代8nm高性能AIOT平台RK3576/RK3576J， 可广泛应用在边缘计算、大模型本地化、智慧商显、云终端产品、工控主机、汽车电子等行业领域。

2、硬件参数规格

2.1 基本参数

基本参数如下图所示：

基本参数

SOC

RockChip RK3576

CPU

Quad-core Cortex-A72 and quad-core Cortex-A53，主频高达2.2GHz

GPU
  1. ARM Mali G52 MC3 GPU
  2. OpenGL ES 1.1,2.0, and 3.2
  3. Vulkan 1.1
  4. OpenCL 2.0 Full Profile
  5. 2D Graphics Engine (RGA)

NPU

6TOPS INT8，支持INT4/INT8/INT16/FP16/TF32混合运算

ISP
  1. ISP V3.9
  2. 16M Pixel ISP with HDR (up to 120dB)

VPU

视频解码：

  1. H.265/HEVC/AVS2/VP9/AV1， 8K@30fps or 4K@120fps
  2. H.264/AVC/MJPEG， 4K@60fps

视频编码：

  1. H.265/H.264, 4K@60fps
  2. MJPEG, 4K@60fps

内存

4GB/8GB/16GB LPDDR4/4x 4266Mbps

存储
  1. 32GB/64GB/128GB/256GB eMMC (V5.1)
  2. 64GB/128GB/256GB/512GB UFS (V2.0)

硬件参数

网络

2 × RGMII 支持2路千兆以太网

视频输入

2 × MIPI DPHY CSI（支持MIPI V1.2 版本；1 × 4 Lanes 或2 × 2 Lanes）、

1 × MIPI DCPHY CSI RX (DPHY 支持V2.0 版本支持4Lane/2Lane/1Lane模式；CPHY 支持V1.1 版本支持0/1/2 Trio模式)

1 × DVP（8/10/12/16-bit，BT.601/BT.656 and BT.1120）

视频输出

1 × HDMI2.1(4K@120fps)/eDP1.3(4K@60fps支持1Lane/2Lane/4Lane 模式)

1 × DP1.4 (4K@120fps)

1 × EBC 输出接口（支持 E-ink EPD (Electronic Paper Display)，2560×1920@85fps）

1 × MIPI_DCPHY_TX(支持V2.0 版本支持0/1/2/3 Lane模式；C-PHY 支持V1.1 版本支持0/1/2 Trio模式；2560×1600@60fps)

1 × LCDC TX(支持并行24bit RGB 模式1920×1080@60fps、16bit BT1120 模式1920×1080@60fps、8bit BT656 模式720×576@60fps )

音频

2 × SAI (4T/4R)、3 × SAI (1T/1R), 支持I2S/TDM/PCM 模式，支持高达192KHz 的采样率

2 × SPDIF TX & RX (8ch;最大支持24bits 解析度)

2 × PDM（最高8 channels，音频分辨率16~24 位，采样率达192KHz，支持 PDM 主接收模式）

2 × DSM (支持双倍数据速率接口；支持8 线和16 线串行传输模式；DSMC_CLKP/N 最高速率为100MHz)

USB

1 × USB3.2 Gen1 OTG0 (与DP1.4复用)

1 × USB3.2 Gen1 OTG1 (与PCIe 2.1/SATA 3.1复用)

PCIe/SATA

1 x PCIe2.1/SATA3.1（1 lane）

1 x PCIe2.1/SATA3.1/USB3.2 Gen1 （1 lane）

扩展接口

2 × FlexBus数据总线

12 × UART

5 × SPI，支持主从模式

2 × CAN FD

9 × I2C

2 × I3C

2 × SDIO v3.0

16 × PWM , 支持红外输入，时钟计数

8 × ADC ，1MS/s , 12bits

131 × GPIO

其他

核心板尺寸

40mm X 60mm X 5mm

接口类型

320Pin 间距0.5 B to B连接器

PCB规格

1.6mm多层高密板，沉金工艺

2.2 工作环境

工作环境如下表所示：

工作环境

工作温度

0℃~+70℃ [ RK3576 商业级 ]

-40℃~+85℃ [ RK3576J 工业级 ]

存储温度

-40℃ ~ +85℃

存储湿度

0%~90% RH（无凝露）

2.3 系统支持

系统支持如下表所示：

序号

操作系统

支持

说明

1

Android

/

2

Debian

/

3

Buildroot

/

4

Ubuntu

/

5

OpenHarmony

/

3、PCB 尺寸和电气参数

3.1 PCB尺寸

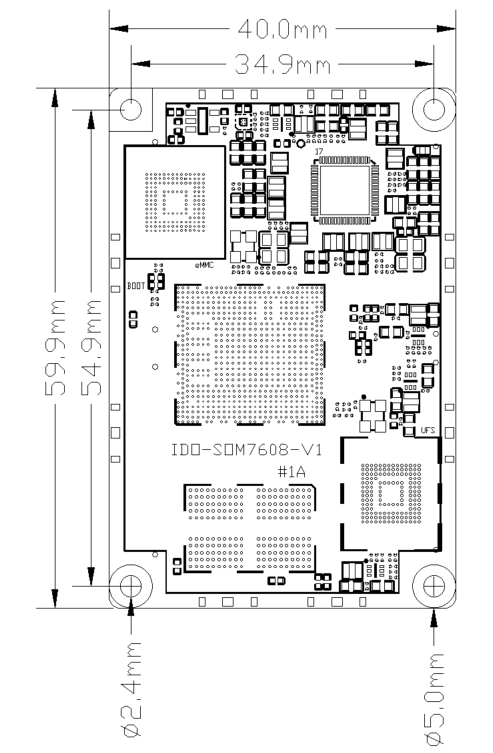

IDO-SOM7608-V1核心板正面尺寸，如下表所示：

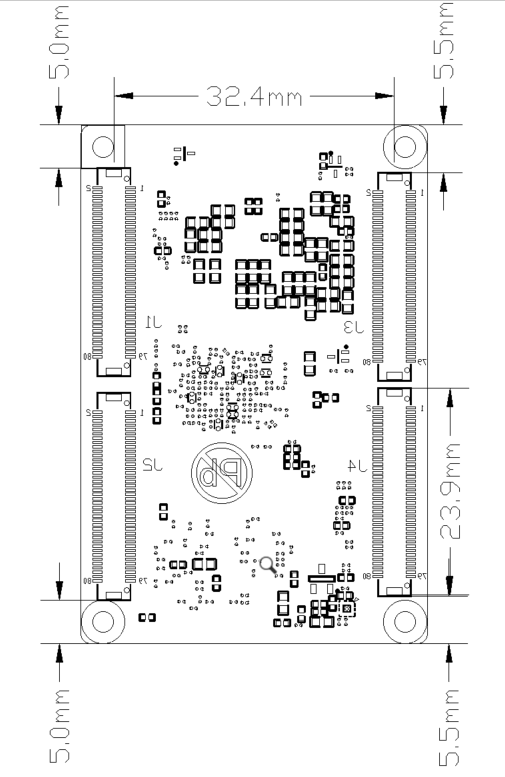

IDO-SOM7608-V1核心板背面尺寸，如下图所示：

3.2 电气参数

3.2.1 主电源输入

电源输入如下表所示：

电源名称

最小电压

标称值

最大电压

峰值电流

待机电流

关机电流

VCC5V0_SYS_S5

4.5V

5.0V

5.5V

2A

5mA

＜1mA

3.2.2 IO电源输入

电源名称

最小电压

最大电压

峰值电流

备注

VCCIO2_IN

1.75V

3.4V

<50mA

VCCIO2电源域电压

VCCIO4_IN

1.75V

3.4V

<50mA

VCCIO4电源域电压

VCCIO5_IN

1.75V

3.4V

<50mA

VCCIO5电源域电压

3.2.3 电源输出

电源输入如下表所示：

电源名称

最小电压

标称值

最大电压

限制电流

VCC_1V8_S3

1.75V

1.8V

1.85V

100mA

VCC_3V3_S3

3.2V

3.3V

3.4V

100mA

VCC_1V8_S0

1.75V

1.8V

1.85V

100mA

VCC_3V3_S0

3.2V

3.3V

3.4V

100mA

VCCA_3V3_S0

3.2V

3.3V

3.4V

100mA

4、型号

常规型号如下表所示：

采购型号

LPDDR5/5X

eMMC

标称工作温度

IDO-SOM7608-V2-D4E64

4GB

64GB

0℃ ~ +70℃

IDO-SOM7608-V2-D8E128

8GB

128GB

0℃ ~ +70℃

5、引脚定义说明

IDO-SOM7608-V2(V1通用)核心板连接器：

HCTL(华灿天禄)：

核心板连接器采用HCTL(华灿天禄)的HC-PBB12NC(3.0)-80DS-0.5V-P-03

底板连接器采用HCTL(华灿天禄)的 HC-PBB12NC(3.0)-80DP-0.5V-P-03
