刘新旭 刘志鹏 （方宜万强）

摘要

在现代数据中心、边缘计算与智算中心基础设施中，服务器带外管理已经成为保障系统可用性、可运维性和可监管性的关键能力。传统闭源BMC往往存在架构封闭、接口碎片化、适配周期长、安全能力不透明等问题，难以满足多云异构、自动化运维和国产化替代的现实需求。

OpenBMC作为开源BMC固件体系，通过硬件抽象、分层服务化架构、D-Bus 内部通信总线以及Redfish/IPMI对外接口，提供了一套面向服务器带外管理的标准化软件框架。

本文从工程视角梳理BMC带外管理的运行原理、OpenBMC的分层架构、核心组件职责、数据与指令流转机制，并结合硬件监控、远程电源控制、iKVM 远程控制台和固件升级四类典型场景，说明OpenBMC在实际运维中是如何工作的。

关键词：OpenBMC；BMC；带外管理；服务器运维；硬件抽象；D-Bus；Redfish；固件架构；可信启动；国产化；RISC-V

引言

当服务器出现宕机、蓝屏、无法启动或业务网络中断时，管理员仍然可以远程查看硬件状态、控制电源、抓取串口日志、挂载镜像重装系统。这些能力不依赖主机CPU、内存或操作系统，而是依靠一颗独立运行在主板上的专用芯片：BMC（Baseboard Management Controller）。

BMC拥有独立供电、独立处理器、独立存储和独立网络通道，形成一套与主机隔离的带外管理体系。在数据中心规模化、运维自动化、设备边缘化、算力异构化、设施国产化的大趋势下，带外管理已经从 “辅助功能” 升级为基础设施的重要底座。过去很长一段时间里，BMC多由各硬件厂商独立实现。不同平台的驱动、接口、协议、界面和日志格式并不统一，给规模化运维带来了很大挑战。

OpenBMC的意义，不只是“把 BMC开源”，而是把带外管理整理成一套可复用、可扩展、可审计的软件架构。

---

一、带外管理的本质：服务器的 “第二套独立系统”

1.1 为什么带外管理不可替代？

带内管理依赖主机操作系统中的代理程序，通过业务网络上报信息。一旦主机死机、系统未启动、网络故障或内核崩溃，带内管理往往也会失效。

带外管理则不同。它由独立芯片运行，由待机电源供电，拥有独立于主机系统的管理通道。即便主机不开机、系统崩溃甚至业务网络中断，BMC仍然可以访问、操作和诊断服务器。

这也是带外管理在服务器运维中的核心价值：当主机自身不可用时，仍然保留一条可进入、可观测、可控制的管理路径。

1.2 传统闭源BMC架构的三大困境

在OpenBMC成熟之前，闭源BMC普遍面临三类问题。

第一，架构封闭，硬件深度绑定。固件与主板、芯片、传感器高度耦合，跨平台复用困难，新增设备往往需要重新适配。

第二，接口碎片化，自动化难度高。不同厂商对IPMI、Redfish、Web界面和日志格式的实现并不完全一致，自动化脚本和运维平台难以统一纳管。

第三，安全和可审计能力不足。闭源固件在签名校验、权限审计、漏洞修复、可信启动和供应链可控方面，往往需要依赖厂商交付，透明度和可控性有限。

1.3 OpenBMC的架构革新

OpenBMC的核心价值，是把BMC软件体系重新拆分成清晰的分层架构。

底层负责硬件接入和平台适配，中间通过D-Bus暴露统一对象模型，上层服务负责传感器、电源、风扇、日志、用户、网络、固件升级等业务逻辑，对外再通过 Redfish、IPMI、Web、SSH等方式提供管理入口。

这种架构让硬件差异被限制在较低层，核心服务可以复用，对外接口也更容易标准化。对于多平台、多架构、多厂商服务器环境来说，这正是OpenBMC最重要的工程价值。

二、OpenBMC 四层架构：带外管理的完整技术骨架

为了便于理解，可以把OpenBMC概括为四层。

第一层是硬件抽象层。它负责对接传感器、风扇、电源、GPIO、I2C/SMBus、CPLD等底层硬件资源，并把这些资源整理成上层可以理解的对象。

第二层是核心服务层。传感器服务、电源服务、风扇服务、日志服务、用户服务、网络服务、固件服务等都运行在这一层，负责主要业务逻辑和状态管理。

第三层是协议适配层。它把内部D-Bus对象和服务能力转换为Redfish、IPMI 等标准管理协议，方便外部系统调用。

第四层是应用交互层。Web管理界面、命令行工具、自动化脚本、监控平台和批量运维工具，都通过这一层接入OpenBMC。

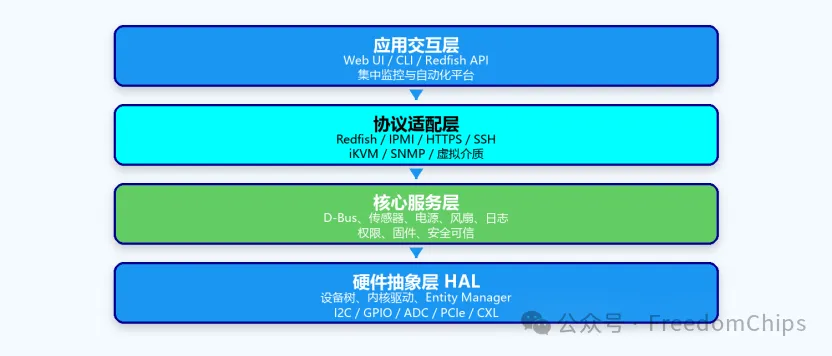

图1 OpenBMC四层架构总图

2.1 硬件抽象层（HAL）：屏蔽差异，统一万物

硬件抽象层并不是单一组件，而是一组围绕硬件接入和平台适配展开的机制。

底层由设备树和内核驱动负责识别并驱动硬件设备。平台配置和发现机制负责描述传感器、风扇、电源、GPIO等设备的型号、地址和连接关系。上层服务则通过D-Bus看到统一的对象模型。

这样做的好处是：不同平台的硬件差异不会直接暴露给上层服务。只要底层适配完成，上层的监控、电源、风扇、日志和接口逻辑就可以尽量复用。

2.2 核心服务层：带外管理的 “大脑”

核心服务层运行在Linux用户态，是OpenBMC业务逻辑最集中的地方。

• 传感器服务负责采集、阈值判断和状态更新；
• 电源服务负责开关机、重启和电源状态机；
• 风扇服务负责温控曲线和调速策略；
• 日志服务负责事件记录和故障定位；
• 用户服务负责认证、会话和权限；
• 固件服务负责版本管理、升级和回滚。

这些服务之间通常通过D-Bus暴露接口、发布信号、同步状态。相比将所有功能写成一个大程序，服务化架构更容易扩展、替换和调试。

2.3 协议适配层：对外的 “标准语言”

协议适配层负责把OpenBMC内部能力转换成外部系统能理解的管理接口。

Redfish是面向现代数据中心的RESTful管理接口，基于HTTPS和JSON，适合自动化平台和云化运维系统调用。

IPMI仍然大量存在于传统机房、历史工具链和既有运维体系中，因此OpenBMC通常也需要兼容IPMI。

除了Redfish和IPMI，Web UI、SSH、SNMP、KVM-over-IP、虚拟介质等能力，可以为不同使用场景下的管理提供入口和运维工具。

2.4 应用交互层：管理员的 “操作入口”

应用交互层面向管理员、自动化平台和集中运维系统。

管理员可以通过Web界面查看硬件状态、执行电源操作、查看日志、升级固件。自动化平台可以通过Redfish API批量查询和控制服务器。传统工具链可以通过IPMI或命令行工具继续接入。

这一层的价值在于把底层复杂的硬件和服务能力，转换成可视化、可脚本化、可平台化的运维入口。

三、数据流向与指令流转：带外管理如何真正运行

理解OpenBMC的运行机制，可以抓住两条主线：上行数据流和下行指令流。

上行数据流负责把硬件状态送到管理端。传感器、风扇、电源等硬件产生原始数据，底层驱动读取并处理后，通过D-Bus更新到对应服务，再由Redfish、IPMI或Web界面展示给管理员。

下行指令流负责把管理端操作落到硬件。管理员通过Redfish、IPMI或Web 发起请求，协议层完成解析和鉴权，核心服务进行状态判断和策略校验，最后由底层驱动完成电源控制、风扇调速、配置修改或固件升级等操作。

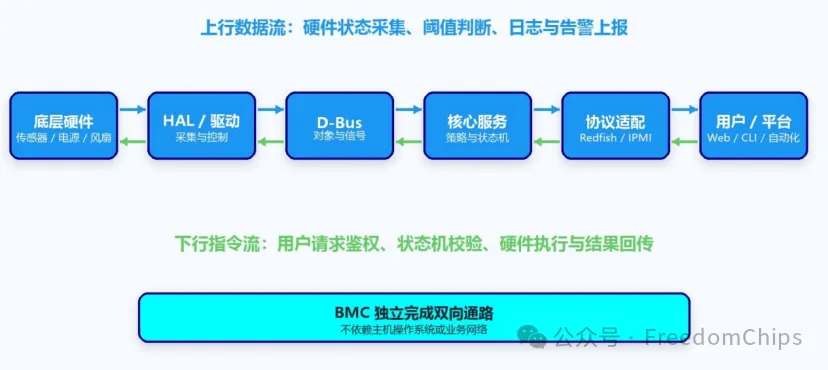

图2 带外管理双向数据流图

3.1 上行数据流（硬件→管理端）

以上行监控为例，温度、电压、风扇转速和功耗等数据，通常来自传感器、ADC、I2C/SMBus、GPIO或电源模块。

BMC读取这些数据后，会进行格式化、校准和状态判断。如果数值超过阈值，系统会更新状态、记录日志，并触发告警。随后，管理端可以通Web、Redfish 或IPMI看到这些信息。

3.2下行指令流（管理端→硬件）

以下行电源控制为例，管理员发起开机、关机或重启请求后，OpenBMC首先需要完成协议解析、用户鉴权和权限校验。

随后，电源服务会检查当前主机状态，判断这次操作是否合理。例如，主机已经关机时，不需要重复执行关机动作；主机处于关键操作阶段时，也可以根据策略拒绝或延迟执行。

状态判断通过后，服务再调用底层接口驱动GPIO、电源控制器或相关管理总线完成动作，并把执行结果返回给管理端。

四、四大典型场景：带外管理全流程深度解析

OpenBMC最常见的四类应用场景，是硬件状态监控、远程电源控制、iKVM 远程控制台和固件升级。

硬件监控解决“看得见”的问题，远程电源控制解决“能操作”的问题，iKVM 解决“能接管”的问题，固件升级解决“能持续演进”的问题。

这四类能力组合起来，构成了服务器带外管理的基本闭环。

4.1 硬件状态监控

硬件状态监控是OpenBMC最基础的能力之一。

BMC可以独立采集温度、电压、风扇、功耗、电源状态等信息，并通过阈值判断、日志记录和告警机制，帮助管理员及时发现硬件异常。

即使主机操作系统不可用，只要BMC和管理链路仍然工作，管理员通常仍可以看到服务器的基础硬件状态。

4.2 远程电源控制

远程电源控制是带外管理最核心的控制能力。

管理员可以在远程执行开机、关机、重启等操作。OpenBMC不只是简单拉高或拉低某个GPIO，而是会结合当前电源状态、主机状态和策略配置进行判断，再执行相应的电源时序。

这让远程电源控制既能满足故障恢复需求，也能减少误操作带来的风险。

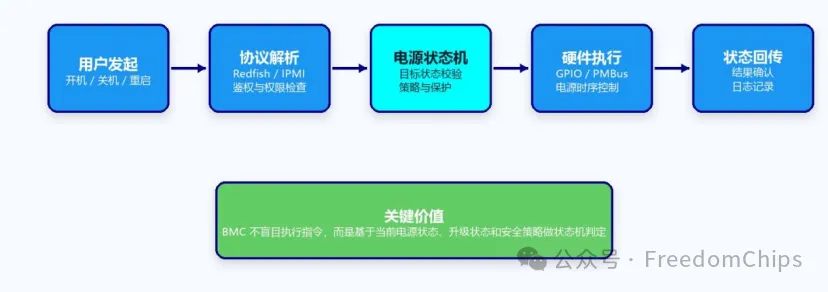

图3 远程电源指令流转

4.3 iKVM远程控制台

iKVM让管理员可以像站在服务器面前一样远程查看屏幕、操作键盘鼠标、进入BIOS或安装系统。

它的价值在于，当主机操作系统还没启动、网络驱动还没加载，甚至系统已经崩溃时，管理员仍然可以通过BMC接管主机显示和输入。

不过，iKVM的具体实现依赖平台硬件能力、视频捕获链路和固件集成方式，不同平台体验会有所差异。

图4 iKVM远程控制台原理

4.4 固件升级

固件升级是OpenBMC工程化能力的重要部分。

在支持A/B分区或冗余启动设计的平台上，BMC固件可以先写入备用分区，验证通过后再切换启动分区。如果新版本启动失败，系统可以回退到旧版本，降低升级失败带来的风险。

如果平台集成了签名校验、版本管理和回滚策略，还可以进一步提升升级过程的安全性和可靠性。

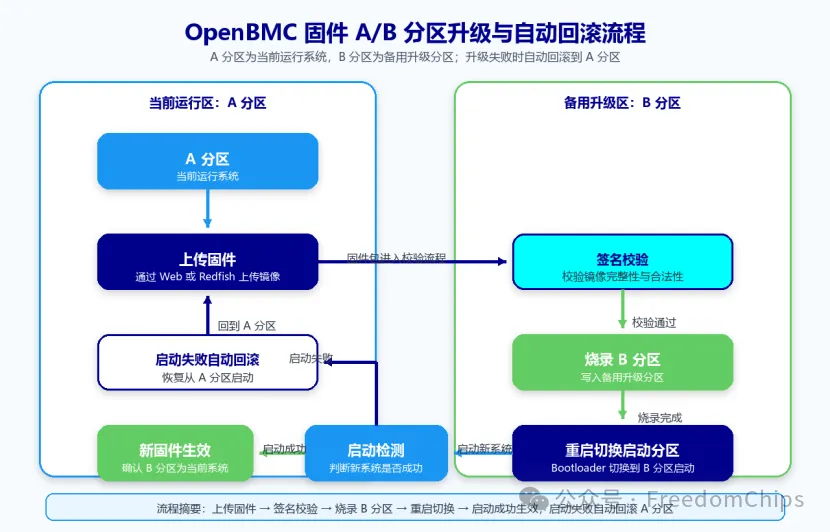

图5 固件A/B分区升级与回滚

五、OpenBMC 软硬件协同设计思想

OpenBMC的设计，本质上是软硬件分工。

硬件负责采集、传输和执行，软件负责策略、状态机、协议转换和权限控制。D-Bus负责内部服务协同，Redfish/IPMI负责对外管理接口。

这种协同方式让 OpenBMC既能适配不同硬件平台，也能保持上层管理逻辑的一致性。

六、OpenBMC 对现代基础设施的核心价值

OpenBMC的价值，不只是“开源一个BMC固件”，而是为服务器底层管理提供了一套更开放、更统一、更容易演进的架构基础。在数据中心规模化、算力平台异构化和国产化替代持续推进的背景下，带外管理已经不再是服务器的附属功能，而是基础设施运维体系中的关键组成部分。

首先，OpenBMC提供了异构服务器统一管理的基础。过去，不同厂商、不同芯片、不同主板平台往往对应不同的BMC实现，接口、日志、升级方式和管理习惯都存在差异。OpenBMC 通过统一的软件架构、D-Bus对象模型和 Redfish/IPMI管理接口，降低了跨平台管理的复杂度，让多架构服务器具备统一纳管的可能。

其次，OpenBMC支撑了自动化运维能力的落地。对于大规模数据中心来说，人工登录Web页面逐台操作服务器已经无法满足效率要求。通过 Redfish、IPMI、SSH、事件上报和日志接口，OpenBMC可以与自动化平台、监控系统和批量运维工具结合，实现硬件状态采集、故障告警、电源控制、固件升级和配置管理的自动化。

第三，OpenBMC为安全可信提供了更透明的基础。相比闭源BMC，OpenBMC的代码、组件和接口更加开放，便于审计、裁剪和加固。在结合固件签名、可信启动、权限控制、操作审计和安全升级机制后，BMC不再只是一个“隐藏在主板上的管理芯片”，而是可以纳入网络安全治理体系的基础组件。

第四，OpenBMC为国产化和自主可控提供了工程路径。服务器国产化并不只是替换CPU或操作系统，BMC、固件、驱动、管理接口同样是关键环节。OpenBMC的开放架构降低了国产BMC芯片、国产整机平台和本土运维体系的适配门槛，使厂商能够在统一框架上完成平台移植、功能增强和生态对接。

最后，OpenBMC也为智能运维提供了底层数据来源。BMC长期持续采集温度、电压、功耗、风扇、电源、日志和硬件状态等信息，这些数据天然贴近硬件运行状态。如果进一步接入监控平台和分析系统，就可以为故障预测、寿命评估、功耗优化和容量规划提供基础数据支撑。

因此，OpenBMC的核心价值可以概括为四个关键词：统一、自动化、安全、可演进。它让服务器带外管理从厂商封闭能力，逐步走向开放架构和生态协同，也让BMC从“远程开关机工具”升级为现代基础设施管理体系中的关键底座。。

结语

OpenBMC不是一个简单的开源固件项目，而是一套面向现代数据中心和异构算力基础设施的带外管理架构。它通过硬件抽象、服务化设计、D-Bus内部通信和 Redfish/IPMI等标准接口，把底层复杂的硬件能力组织成可管理、可扩展、可自动化调用的软件体系。

本文作为OpenBMC系列文章的总纲，梳理了带外管理的底层原理、OpenBMC的分层架构、数据与指令流转机制、典型运维场景，为后续展开软件架构、硬件抽象、Redfish、硬件监控、电源控制、固件升级、安全加固、AI 运维、平台移植、RISC-V适配和生态落地等专题奠定统一框架。

未来，随着算力异构化、边缘设备规模化、运维智能化和硬件国产化持续推进，OpenBMC有望在服务器、边缘设备、智算中心和通信设备中发挥更重要的基础管理作用，推动带外管理从厂商封闭实现走向开放架构和生态协同。
