【IF-SAFE-01】功能安全入门：ISO 26262与TC3xx安全架构

英飞凌AURIX™ TC3xx功能安全专题开篇。本文从ISO 26262标准体系出发，详解ASIL等级判定方法，深入TC3xx fail-safe架构的分层安全机制设计，并覆盖SMU故障响应全流程与MCU+PMIC系统级协同方案。

系列导航

一、安全概念：ISO 26262标准体系

1.1 功能安全的本质

功能安全（Functional Safety）的核心目标：确保系统在任何故障情况下都能进入安全状态。

这与传统功能开发完全不同——功能安全不关心系统"做什么"，而是关注系统"出了故障怎么办"。一个功能完美的制动系统，如果无法在故障发生时安全降级，就不满足功能安全要求。

ISO 26262是汽车功能安全的国际标准，定义了从概念阶段到硬件/软件开发的完整生命周期，覆盖以下V模型阶段：

1.2 ASIL等级判定

ASIL（Automotive Safety Integrity Level）是ISO 26262定义的风险评估等级，分为四级：

ASIL判定基于三个参数的组合：

• 严重度（Severity, S0–S3）：故障对人身安全的危害程度。S0为无伤害，S3为致命伤或多人重伤
• 暴露率（Exposure, E0–E4）：运行场景中出现危险的概率。E0为极低概率，E4为高概率（>10%操作时间）
• 可控性（Controllability, C0–C3）：驾驶员或涉事人员避免伤害的能力。C0为通常可控，C3为难以控制或不可控

判定示例：自动紧急制动（AEB）系统失效 → 严重度S3（高速碰撞致命）+ 暴露率E4（驾驶场景高频）+ 可控性C3（驾驶员无法避免）= ASIL-D。

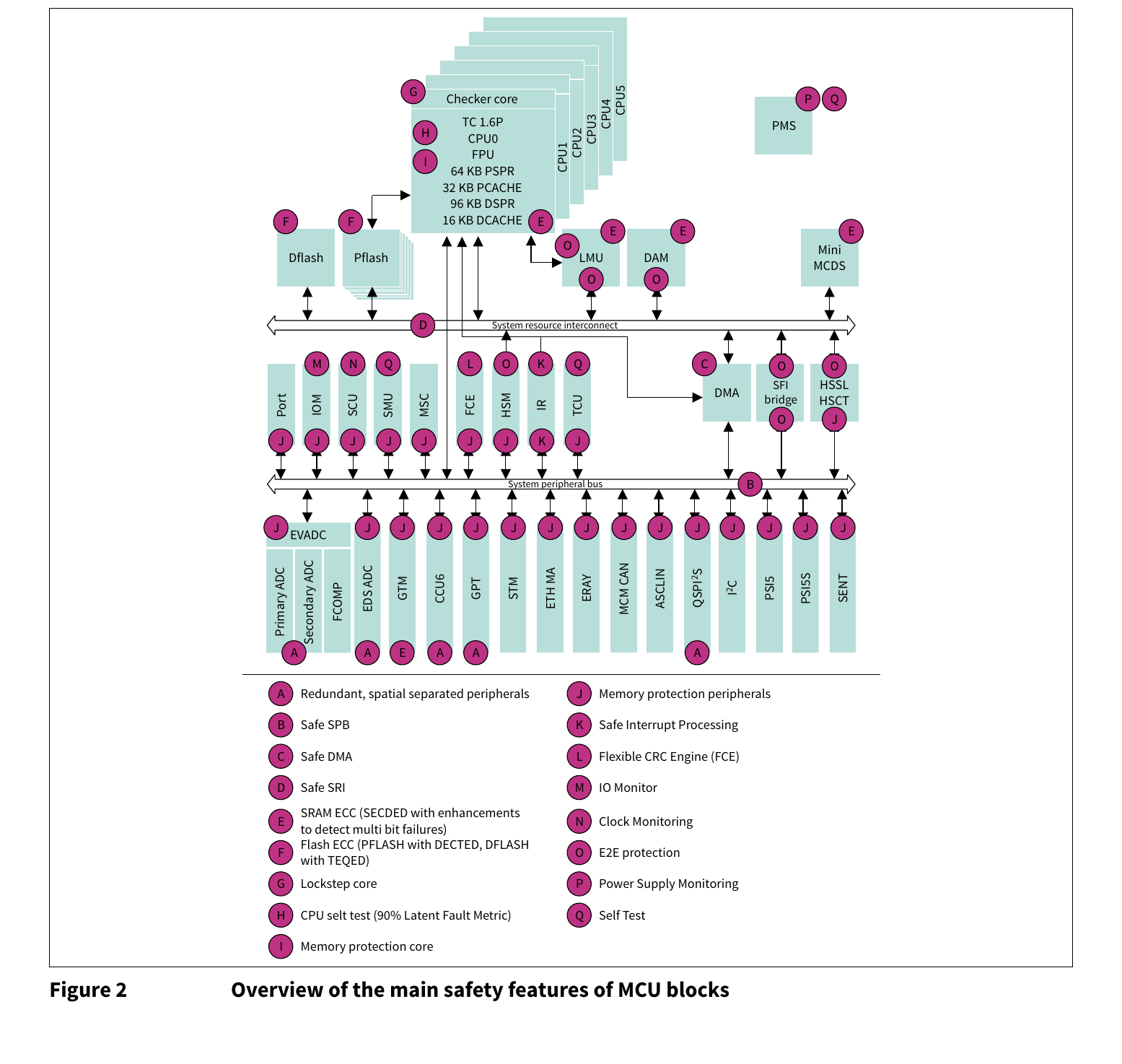

图1：AURIX™ TC3xx家族功能安全特性概览（来源：AN1002 Ch1 Figure 1）。图中紫红色圆形标记A-Q对应不同安全特性，如A=冗余空间分离外设、B=安全SPB、C=安全DMA等

1.3 HARA分析流程

HARA（Hazard Analysis and Risk Assessment）是功能安全开发的第一步，将驾驶场景中的潜在危害转化为可量化的安全目标：

关键概念：FTTI（Fault Tolerant Time Interval）——从故障发生到系统必须进入安全状态的最大时间窗口。FTTI决定了安全机制响应速度的下限，是硬件安全架构设计的核心约束参数。

二、机制原理：TC3xx安全架构全景

2.1 芯片级安全设计理念

AURIX™ TC3xx被设计为fail-safe架构——MCU必须在检测到故障时确保进入安全状态。这意味着：

• 检测优先：所有关键硬件模块都有内置故障检测机制
• 响应分层：从软件中断到硬件复位，响应粒度可配
• 路径冗余：内部SMU响应 + 外部FSP/PMIC响应，双重保险

图2：MCU各模块主要安全特性概览（来源：AN1002 Ch2 Figure 2）。左侧为功能模块列表，右侧标注对应的安全机制

从图2可以看到，TC3xx将安全机制分层部署在四个层级：

2.2 电源域安全监控

电源是共因故障（CCF）的首要来源。TC3xx对每个电源域实施主/副双通道监控：

主通道监控（Primary Monitors）：

• 内置电压调节器（EVR）的过载/短路检测
• 主ADC对VDD、VDDP3、VEXT等电源轨的过压/欠压评估
• 检测结果直接上报SMU_core

副通道监控（Secondary Monitors）：

• 独立的Secondary ADC通道，与Primary ADC物理隔离
• 使用独立的参考电压源
• 检测结果同时上报SMU_core和SMU_stdby

主副通道交叉验证：当两个通道检测结果不一致时，触发更高优先级的SMU告警，确保单通道失效不影响安全检测能力。

2.3 时钟系统安全监控

时钟系统同样是CCF的关键来源。TC3xx对时钟链路的每个环节都部署了监控机制：

时钟配置寄存器（SFRs）通过Safety Flip-Flop（SFF）机制保护——任何单比特翻转都会被检测，防止时钟分频比被意外修改。

2.4 安全机制分类矩阵

TC3xx的全部安全机制按功能分类如下：

2.5 Lockstep双核冗余

TC3xx的高性能CPU核心（TC1.6P/TC1.6E）采用Lockstep架构实现高诊断覆盖率：

工作原理：

1. 主核（Master）与影子核（Shadow）物理上独立，执行相同指令流
2. 主核延迟2个时钟周期后，影子核执行相同操作
3. 比较器（Comparator）逐周期核对两核输出
4. 输出一致 → 正常运行；输出不一致 → 立即上报SMU告警
5. 支持故障注入（Fault Injection），用于测试Lockstep检测能力

覆盖范围：

• 指令取指与执行
• 数据搬移（内部RAM到CPU/总线接口）
• 异常处理

非Lockstep CPU（如TC1.6E性能核）：采用软件自检+LBIST替代方案，诊断覆盖率低于Lockstep，适用于ASIL-B或作为ASIL-D系统中的非安全核。

2.6 ECC纠错编码

ECC（Error-Correcting Code）是TC3xx内存安全的基础。其工作原理：

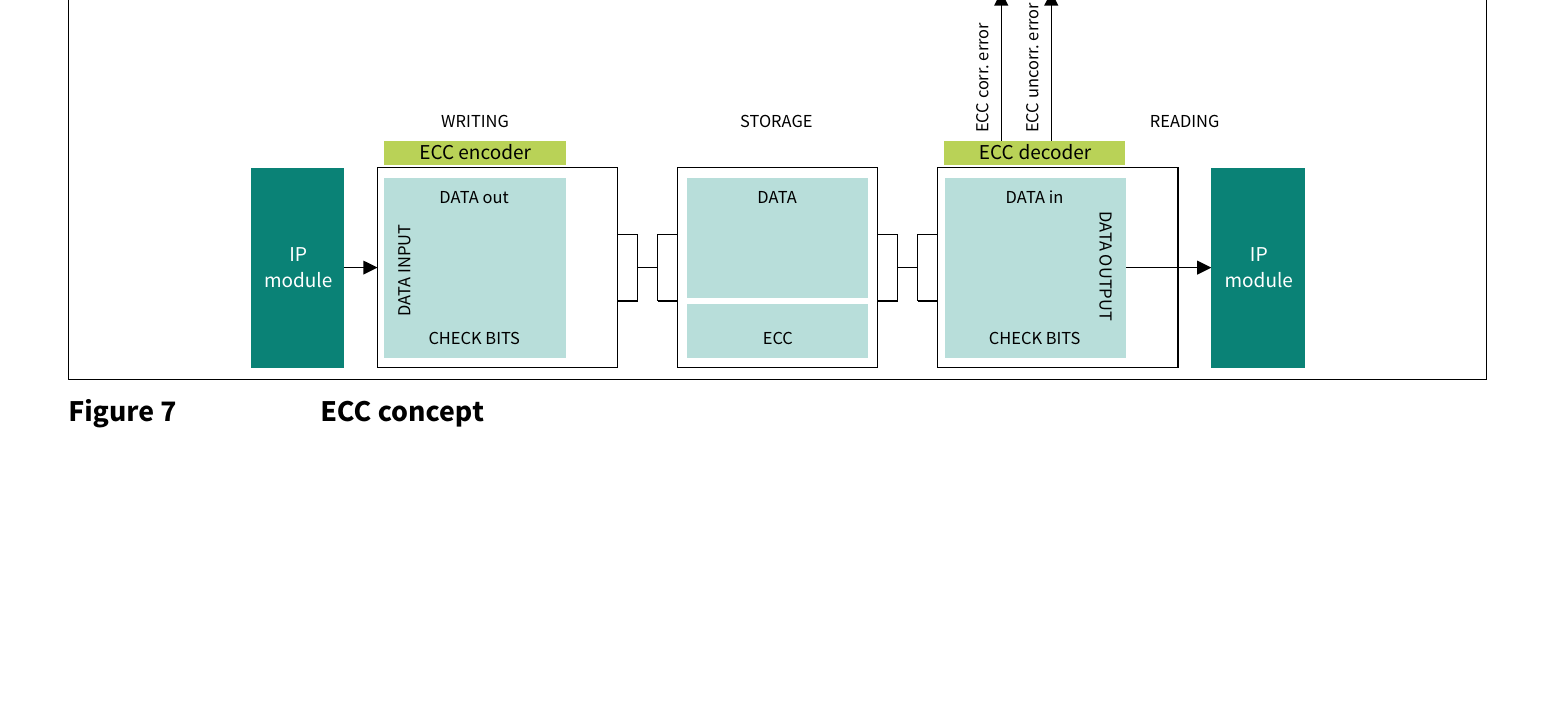

图3：ECC编码与解码概念（来源：AN1002 Ch3 Figure 7）

写入路径：IP模块发出数据 → ECC编码器生成校验位 → 数据+校验位存入存储

读取路径：从存储读出数据+校验位 → ECC解码器校验 → 输出数据；如检测到错误，上报可纠正错误（CE）或不可纠正错误（UCE）

不同存储类型使用不同ECC策略：

SECDED = Single Error Correction, Double Error Detection；DECTED = Double Error Correction, Triple/Quadruple Error Detection

RAM告警分级：每个RAM向SMU上报三类告警：
1. CE（可纠正错误）：单比特错误，ECC自动纠正，SMU记录
2. UCE（不可纠正错误）：多比特错误，ECC无法纠正，SMU触发高优先级响应
3. 地址错误：地址解码逻辑故障，独立的Address Error Monitor检测

2.7 SMU安全监控单元

SMU（Safety Management Unit）是TC3xx安全架构的核心枢纽，负责收集所有硬件安全机制的告警并执行分级响应。

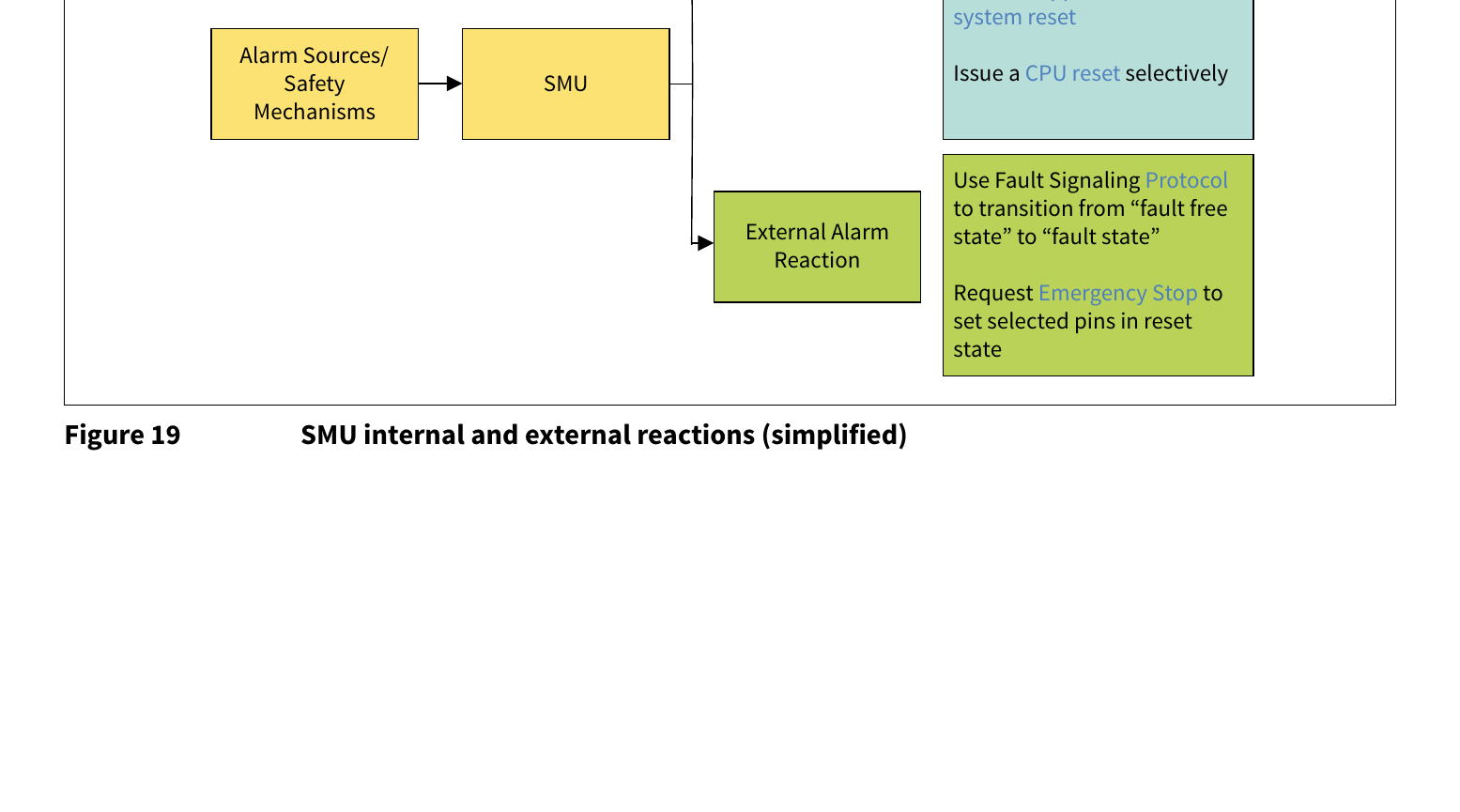

图4：SMU结构与响应机制（来源：AN1002 Ch9 Figure 18/19）

SMU分为两个物理隔离的子系统：

SMU_core与SMU_stdby之间通过smu_core_alive心跳信号相互监督：SMU_stdby监控SMU_core是否正常运行，反之亦然。任一方失效都会触发对方的告警，避免单点故障导致整个安全监控体系失效。

SMU状态机：SMU_core运行一个严格的状态机（SSM），主要状态包括：

值得注意的是，即使在START状态，看门狗超时告警和Recovery Timer告警也会被处理——这确保了上电阶段的软件异常也能被捕获。

三、配置实现：TC3xx安全机制的关键配置

3.1 SMU告警配置

每个安全机制产生的告警都路由到SMU，配置分为告警路由和响应动作两个维度：

告警路由配置：SMU_core支持最多12个告警组（AG0-AG11），每组最多32个告警ID。通过RTAC（Reaction）寄存器为每个告警配置响应动作：

// SMU告警配置示例（伪代码）
typedef struct {
    uint8_t alarm_group;      // 告警组（0-11）
    uint8_t alarm_id;         // 告警ID（0-31）
    smu_reaction_t reaction;  // 响应动作
} smu_alarm_config_t;

// SMU支持的6种响应动作（按严重程度递进）
typedef enum {
    SMU_ACTION_NONE = 0,      // 无动作（仅记录到状态寄存器）
    SMU_ACTION_INT,           // 向配置的CPU集发送中断
    SMU_ACTION_NMI,           // 向所有CPU发送不可屏蔽中断
    SMU_ACTION_RESET_CPU,     // 选择性CPU复位
    SMU_ACTION_RESET_SYSTEM,  // 系统复位
    SMU_ACTION_FSP            // FSP外部故障协议（通知PMIC）
} smu_reaction_t;

配置原则：

• ASIL-B告警通常配置为INT或NMI，允许软件恢复
• ASIL-D告警通常配置为CPU复位或系统复位，确保硬件级安全响应
• FSP用于需要外部PMIC协同的场景，建立MCU外部的次级安全路径
• 所有告警状态具有sticky属性，即使系统复位也不会清除，便于故障诊断

3.2 看门狗配置

TC3xx提供多层级看门狗机制，从单核到系统级逐层防护：

// 看门狗配置示例
void WDT_Init(void) {
    // Safety Endinit保护：必须先解锁才能配置看门狗
    WDT_SafetyEndInit();  // 进入安全配置模式

    // Safety Watchdog配置
    WDT_SetTimeout(WDT_SAFETY, 100ms);          // 超时时间
    WDT_SetWindow(WDT_SAFETY, 20ms, 80ms);      // 喂狗窗口：20-80ms

    // 喂狗密码：每个看门狗有独立密码，防止误操作
    // 密码通过WDTxCON0寄存器写入，需按特定顺序操作

    WDT_SafetyEndInit();  // 退出安全配置模式，锁定配置
}

关键机制：Safety Endinit保护

Safety Endinit是TC3xx的安全寄存器保护机制——安全相关的配置寄存器（包括看门狗、SMU、时钟等）在配置完成后即被锁定，任何修改都需要经过两步解锁流程。这防止了软件Bug或恶意代码篡改安全配置。

看门狗喂狗窗口：

窗口看门狗要求喂狗操作必须在时间窗口内完成——过早喂狗（在窗口打开前）或过晚喂狗（超时后）都视为异常。这有效防止了以下攻击模式：

• 死循环中虚假喂狗（过早喂狗会被拒绝）
• 中断风暴导致喂狗延迟（过晚喂狗触发超时）

3.3 ECC配置

ECC保护是TC3xx内存安全的基础，需要在初始化阶段正确配置：

// ECC配置示例
void ECC_Init(void) {
    // 使能SRAM ECC
    for (int i = 0; i < SRAM_COUNT; i++) {
        SRAM_ECC_Enable(i);
        SRAM_ECC_SetMode(i, ECC_MODE_CORRECT_AND_DETECT);  // SECDED模式
    }

    // 配置PFlash ECC（更强的DECTED）
    PFLASH_ECC_SetMode(PFLASH_ECC_MODE_DECTED);

    // 配置ECC错误注入（用于测试，仅调试模式）
    #ifdef DEBUG
    ECC_InjectError(SRAM_BANK0, ECC_SINGLE_BIT_ERROR);  // 注入1-bit错误
    ECC_InjectError(SRAM_BANK0, ECC_DOUBLE_BIT_ERROR);  // 注入2-bit错误
    #endif
}

MBIST（Memory Built-In Self Test）：上电阶段，MBIST对SRAM执行结构化测试（March算法），确保SRAM阵列本身没有制造缺陷。MBIST在启动时自动运行，测试完成后才允许CPU访问SRAM。

四、故障响应：从检测到安全状态的完整路径

4.1 故障响应全流程

当安全机制检测到故障时，TC3xx的响应遵循以下完整路径：

4.2 SMU故障上报的三种模式

AN1002定义了三种故障上报路径，覆盖不同故障场景：

① 内部上报（Internal Reporting）

SMU_core直接响应，CPU接收中断/NMI/复位请求：

• 中断（INT）：向配置的CPU集发送可屏蔽中断，适用于可恢复故障
• NMI：向所有CPU发送不可屏蔽中断，适用于需要立即处理的故障
• CPU复位：选择性复位故障CPU，其他CPU继续运行
• 系统复位：全局复位，进入安全初始状态

适用于：Lockstep不一致、ECC UCE、看门狗超时等CPU/存储相关故障。

② 外部上报（External Reporting）

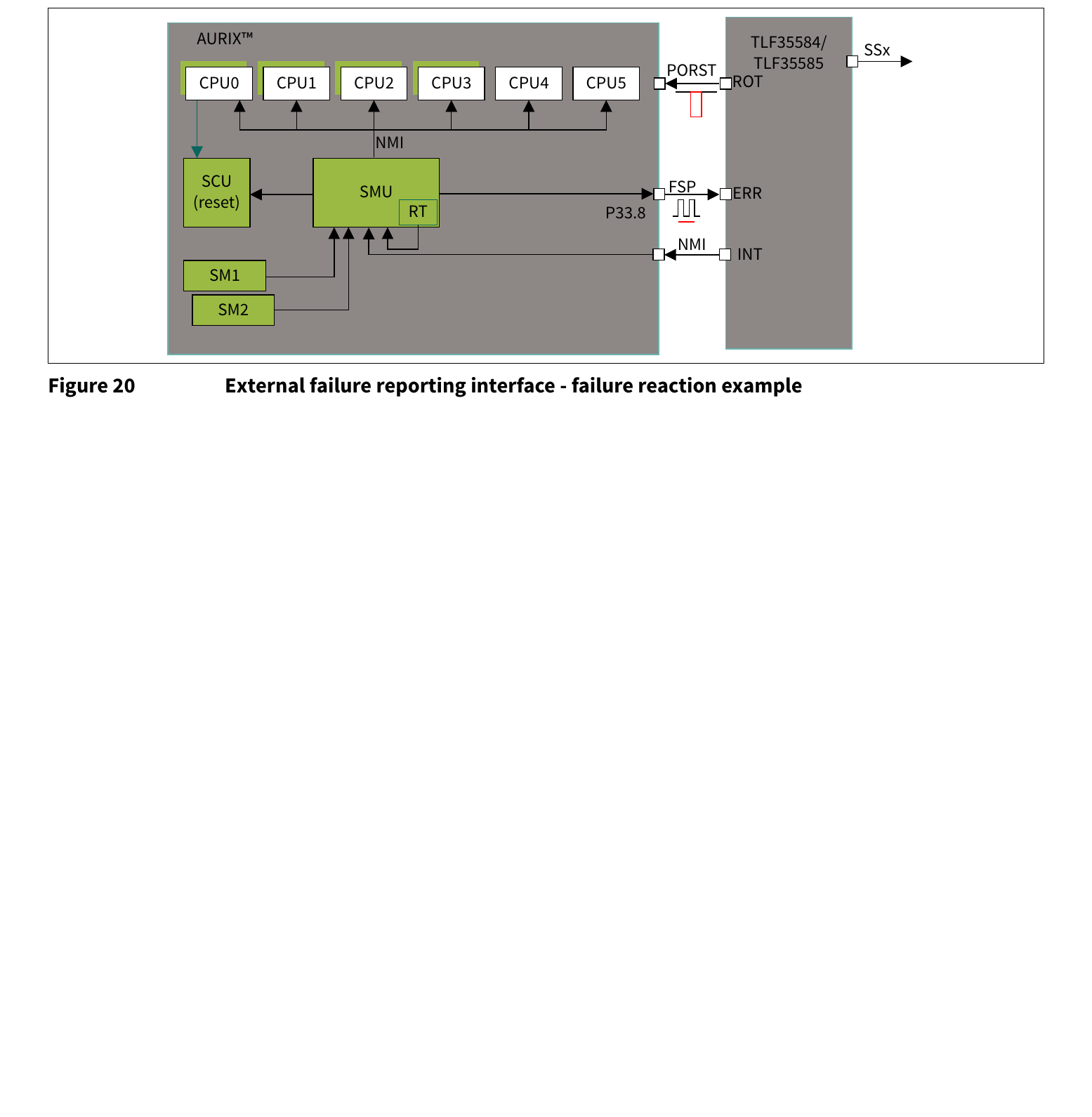

图5：外部故障上报接口与故障响应示例（来源：AN1002 Ch9 Figure 20）。SMU通过FSP引脚（P33.8）通知TLF35584/TLF35585，PMIC通过NMI/INT反馈MCU

通过FSP（Fault Signaling Protocol）引脚通知外部PMIC（如TLF35584/TLF35585），建立MCU与外部安全监控器的冗余路径：

• 正常状态：SMU在FSP引脚上产生周期性toggling信号（心跳）
• 故障状态：SMU停止toggling或改变信号模式，PMIC检测到异常
• 紧急停止（Emergency Stop）：SMU可配置为直接请求PMIC执行紧急停止，将指定引脚置为复位状态

③ 备用外部上报（Alternate External Reporting）

通过SMU_stdby的独立路径上报共因故障：

• 时钟失效
• 电源异常（过压/欠压）
• 温度超限
• SMU_core自身故障

与外部上报形成物理隔离——即使SMU_core完全失效，SMU_stdby仍可通过独立的FSP引脚通知PMIC。

4.3 PMIC协同响应

TC3xx通常配合英飞凌TLF35584/TLF35585 PMIC使用，形成MCU+PMIC的系统级安全方案：

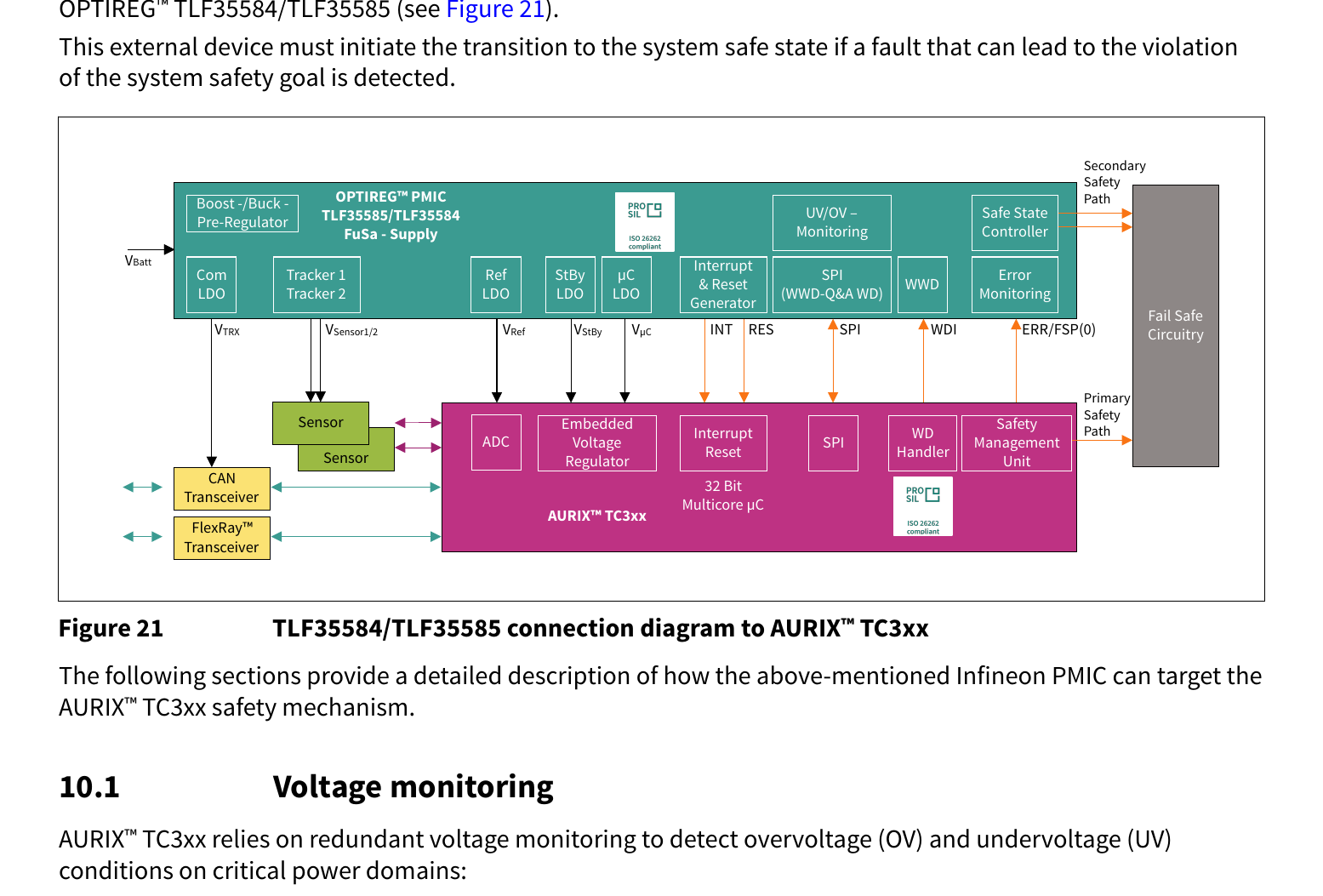

图6：TLF35584/TLF35585与TC3xx连接图（来源：AN1002 Ch10 Figure 21）。图中左侧为PMIC内部功能模块，右侧为TC3xx，信号连接包括FSP/ERR、PORST/ROT、NMI、SSx等

PMIC独立监控的信号：

ERR信号监控机制：

PMIC的ERR脚持续监控TC3xx的FSP心跳信号：

警告 vs 严重安全反应的区分：

PMIC通过Recovery Delay机制区分瞬态错误和永久故障：

• 瞬态错误（如SEU导致的单次ECC纠正）：SMU恢复FSP toggling，PMIC在Recovery Delay内检测到信号恢复，仅触发INT中断
• 永久故障（如Lockstep持续不一致）：SMU无法恢复FSP toggling，PMIC Recovery Delay超时后执行严重安全反应（SS1/SS2），直接切断供电或拉低安全输出

五、硬件联动：安全机制与系统级框架的对接

5.1 与AUTOSAR的集成

TC3xx安全机制与AUTOSAR Classic Platform的集成点主要在BSW层和MCAL层：

Watchdog Manager（WdgM）：AUTOSAR的WdgM管理多个逻辑监督实体（Supervised Entity），每个SE对应一个软件功能模块的执行流监控。WdgM汇总所有SE的存活状态，最终映射到TC3xx的硬件看门狗喂狗操作。这种分层设计使得应用层无需直接操作硬件看门狗。

Dem与SMU的对接：AUTOSAR的Dem模块可读取SMU告警状态寄存器，将硬件告警映射为DTC（Diagnostic Trouble Code），实现安全故障的诊断记录。这满足了ISO 26262对故障记录的要求。

5.2 E2E通信保护

端到端（End-to-End）保护是AUTOSAR推荐的通信安全机制，在RTE层实现，不依赖底层通信协议的可靠性：

E2E与TC3xx硬件的协同：CRC校验可利用TC3xx内置的FCE（Fast CRC Engine）模块加速计算，降低CPU开销。

5.3 安全路径设计

安全路径（Safety Path）是从MCU到执行器的冗余信号链，是系统级功能安全的核心设计：

图7：主安全路径与次安全路径示例（来源：AN1002 Ch10 Figure 24）。Primary Path由MCU直接控制，Secondary Path由PMIC独立控制

设计原则：

• 主次路径必须物理独立：不同PCB走线、不同BGA引脚区域、不同电源域
• 次级路径必须不依赖MCU软件：即使MCU完全卡死，PMIC也能独立执行安全关断
• FTTI约束：从故障检测到安全状态的时间必须小于FTTI

六、共因失效考虑

6.1 CCF分析的重要性

Common-Cause Failure（CCF，共因失效）是安全系统设计的最大挑战——单一原因同时影响冗余通道，使冗余保护失效。

TC3xx通过以下措施降低CCF风险：

1. 物理隔离：不同功能域使用独立电源轨和时钟域
2. 空间分离：冗余ADC通道使用不同BGA球组，避免单点物理损坏
3. 多样化设计：SMU_core与SMU_stdby采用不同实现逻辑
4. 主副双通道监控：电压、温度等关键参数同时由主/副通道监控

6.2 引脚分配建议

TC3xx的BGA封装将I/O分为多个物理隔离组。部署安全相关信号时：

• Mission信号和Monitor信号应选择非相邻I/O组
• 避免单个BGA球短路同时影响两个通道
• 参考AN1002 Ch11的I/O配置图（Figure 29-30），根据具体封装选择引脚

本篇总结

核心要点

1. ISO 26262是汽车功能安全的基础标准，ASIL等级通过S/E/C三维度判定，FTTI是硬件安全设计的核心约束
2. TC3xx采用fail-safe分层架构，基础设施层→处理单元层→通信层→系统层，每层独立防护
3. Lockstep + ECC + 看门狗 构成TC3xx三大核心安全机制，诊断覆盖率分别可达>99%、SECDED/DECTED、时间窗口约束
4. SMU提供三级故障响应：内部中断/NMI/复位、外部FSP协议、备用外部路径，物理隔离确保抗共因故障
5. 系统级安全需要MCU+PMIC协同，PMIC独立监控电源+ERR心跳，主次安全路径互补设计
6. 主副双通道监控贯穿电压/温度/时钟等关键参数，有效应对CCF挑战

下篇预告

IF-SAFE-02将深入解析TC3xx的具体安全机制实现：

• Lockstep与非Lockstep CPU的差异与选型策略
• ECC/EDC在SRAM/PFlash中的具体实现与汉明距离
• LBIST/MBIST自检机制与FTTI计算
• 看门狗配置与Safety Endinit保护详解

参考资料

1. Infineon, AN1002 - FuSa in a nutshell: Introduction to AURIX™ TC3xx functional safety, V1.1 2025-07-14
2. ISO 26262:2018, Road vehicles — Functional safety
3. Infineon, TC3xx User Manual Part1 - System Control Units, SMU Chapter
4. Infineon, TLF35584/TLF35585 Datasheet - OPTIREG™ PMIC
