一句话总结
本文提出一种CNN-LSTM混合神经网络模型，以碳纤维/尼龙6复合材料为对象，通过输入柔度矩阵图像与铺层信息，实现了弹性模量与泊松比的高精度预测，R²最高达0.976，预测误差控制在5%以内。

01 研究背景：为什么需要CNN-LSTM来预测复合材料性能？

1.1 传统方法的痛点

复合材料的力学性能预测是航空、汽车等领域设计的关键环节。传统方法依赖：

• 大量物理实验：成本高、周期长

• 有限元仿真：精度高但计算量大，难以快速迭代

1.2 深度学习的机遇与挑战

• CNN：擅长提取图像中的空间特征 → 适合处理材料的微观结构图像

• LSTM：擅长处理时序数据 → 适合捕捉铺层顺序等序列信息

• 关键问题：单一模型难以同时处理空间特征与序列特征

1.3 本文创新点

将CNN与LSTM串联，构建CNN-LSTM混合模型，首次应用于碳纤维复合材料力学性能预测。

02 实验方法：模型架构与数据生成

2.1 整体思路

• 框架基础：深度材料网络（Deep Material Network）

• 输入：各组成相的柔度矩阵图像 + 铺层信息图像

• 输出：均质化复合材料的柔度矩阵 → 换算为弹性模量、泊松比

2.2 CNN-LSTM模型架构

📍 原文位置：Page 2 Figure 1

下图为模型结构示意图：

关键设计：

• CNN模块：去掉全连接层和softmax层，只保留卷积层+池化层，输出7×7×512特征图

• LSTM模块：两层LSTM，处理时序特征

• 对比两种特征提取网络：VGG16 vs ResNet-101

2.3 材料参数与数据生成

📍 原文位置：Page 2 Table 2

属性	碳纤维	尼龙6
轴向杨氏模量/MPa	200,000–400,000	2,000–4,000
面内杨氏模量/MPa	15,000–40,000	—
面内泊松比	0.20–0.40	—
横向泊松比	0.20–0.40	0.3–0.4
横向剪切模量/MPa	15,000–40,000	—

• 采样方法：拉丁超立方采样（Latin Hypercube Sampling）

• 样本量：200组碳纤维 + 200组尼龙6 × 6种铺层角 = 1200个组合样本

2.4 数据集划分

📍 原文位置：Page 2 Table 3

• 训练集：60%

• 验证集：20%

• 测试集：20%

2.5 硬件环境

📍 原文位置：Page 2 Table 1

组件	配置
GPU	NVIDIA RTX4080 16GB
CPU	Intel i9-14900K
内存	48GB
框架	PyTorch

03 图文解析：论文中的重要图表分析

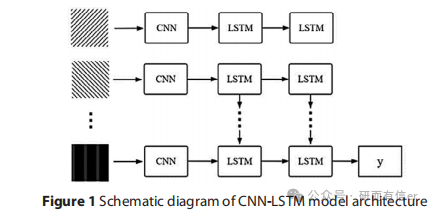

图1：CNN-LSTM模型架构图

📍 原文位置：Page 2 Figure 1

内容：展示了CNN模块（VGG16/ResNet-101）与双层LSTM的串联结构。

解析意义：
这是整篇论文的“骨架图”，清晰说明了空间特征提取 → 时序特征处理 → 回归输出的数据流向，是理解模型设计的关键。

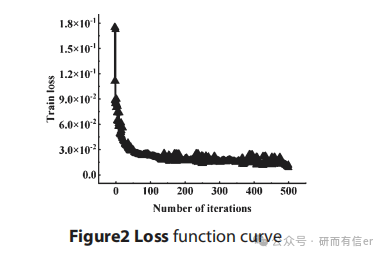

图2：损失函数曲线

📍 原文位置：Page 2 Figure 2

内容：展示了使用VGG16作为特征提取网络时，训练损失随迭代次数的变化。

关键发现：

• 约500次迭代后损失趋于稳定

• 表明模型收敛良好，没有明显过拟合或欠拟合

表4：模型评估指标对比

📍 原文位置：Page 3 Table 4

特征提取网络	MSE	RMSE	MAE	R²
VGG16	0.0011	0.032	0.0179	0.941
ResNet-101	0.0012	0.035	0.0196	0.976

解析意义：

• 两种模型R²均超过0.94，验证了CNN-LSTM的有效性

• ResNet-101比VGG16精度高3.5%，成为本文推荐配置

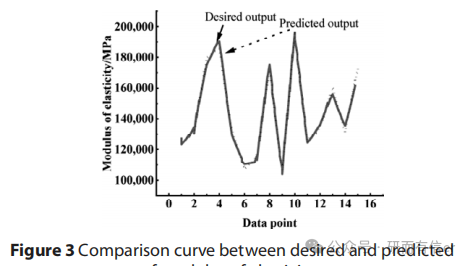

图3：弹性模量预测对比

📍 原文位置：Page 3 Figure 3

内容：15个测试样本的弹性模量预测值与真实值对比。

关键发现：

• 预测值与真实值高度吻合

• 最大误差：4.13%

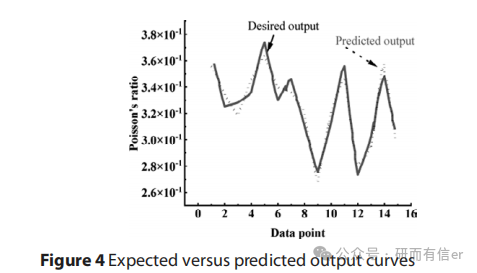

图4：泊松比预测对比

📍 原文位置：Page 3 Figure 4

内容：泊松比预测值与Digimat平台仿真结果对比。

关键发现：

• 同样表现良好，误差在合理范围内

• 验证了模型对不同力学属性的泛化能力

04 结论与工程启示

✅ 主要结论

结论	说明
CNN-LSTM有效	混合模型能同时处理空间特征与序列特征
ResNet-101更优	比VGG16精度高3.5%，R²达0.976
预测误差可控	最大误差4.13%，满足工程初步要求
小样本可行	1200组样本即可训练出高精度模型

✅ 工程启示

1. 深度学习可减少复合材料测试成本 → 尤其适用于参数空间探索阶段

2. 图像化输入是处理材料数据的有效方式 → 柔度矩阵可视化后输入CNN

3. 迁移学习有帮助 → CNN模块使用ImageNet预训练权重

05 局限性

局限性	说明
材料体系单一	仅碳纤维/尼龙6，需推广到其他体系
验证基准为仿真	对比Digimat而非真实实验
铺层信息简化	仅6种铺层角，未覆盖复杂铺层序列
可解释性差	黑箱模型，难以解释物理机制

06 延伸思考：两篇论文的对比

对比维度	第一篇（Furtado等）	第二篇（Huang等）
研究对象	含孔层压板缺口强度	碳纤维/尼龙6均质化性能
输入形式	数值参数	图像
核心模型	GP、ANN、XGBoost	CNN-LSTM
输出目标	强度分布 + B-基准值	弹性模量 + 泊松比
最佳精度	相对误差±10%	R²=0.976，误差<5%
优势	可解释性好	端到端、自动化程度高

💡 启示：第一篇适合工程许用值计算，第二篇适合材料快速筛选。二者可互为补充。

07 资源支持

本研究得到以下项目资助：

• 新疆维吾尔自治区自然科学基金（2021D01C083）

• 新疆高校基本科研业务费项目（XJEDU2023Z001）
