讲师：元宝（易知微设计专家）

在数字孪生可视化领域，技术路线的选择往往决定了设计的上限与边界。当项目确定采用Web技术路线后，设计师面临的核心挑战就变得非常具体：如何在浏览器性能受限的前提下，把效果做得好看又不卡顿？如何跟开发、模型师高效协作，让设计稿顺利落地而不是沦为“飞机稿”？

本文将梳理Web数字孪生项目的设计实战流程与协作技巧，从技术认知入手，先帮设计师建立对Web孪生可视化技术的全局理解。在此基础上，深入拆解设计过程中的平衡术、提效工具，以及效果对接实现的实用技巧。这些内容大多来自一线项目的真实踩坑经验，已汇总至易知微「数字孪生实战训练营」，希望能帮助大家更有针对性地提升项目实操能力。训练营所有课程均已完结。

1. 设计师必须了解的Web孪生可视化技术

在开始动手设计之前，有一个认知门槛是绕不过去的：Web技术到底能实现什么效果？它的能力边界在哪里？对设计师来说，看代码不现实，但看“效果”是完全可 以做到的。所谓效果，就是各种技术框架已经做出来的可视化案例，它们构成了设计师最直观的参考坐标系。

1.1. 多看Web孪生项目 “技术示例库”

1.1.1. Web 3D技术的能力边界

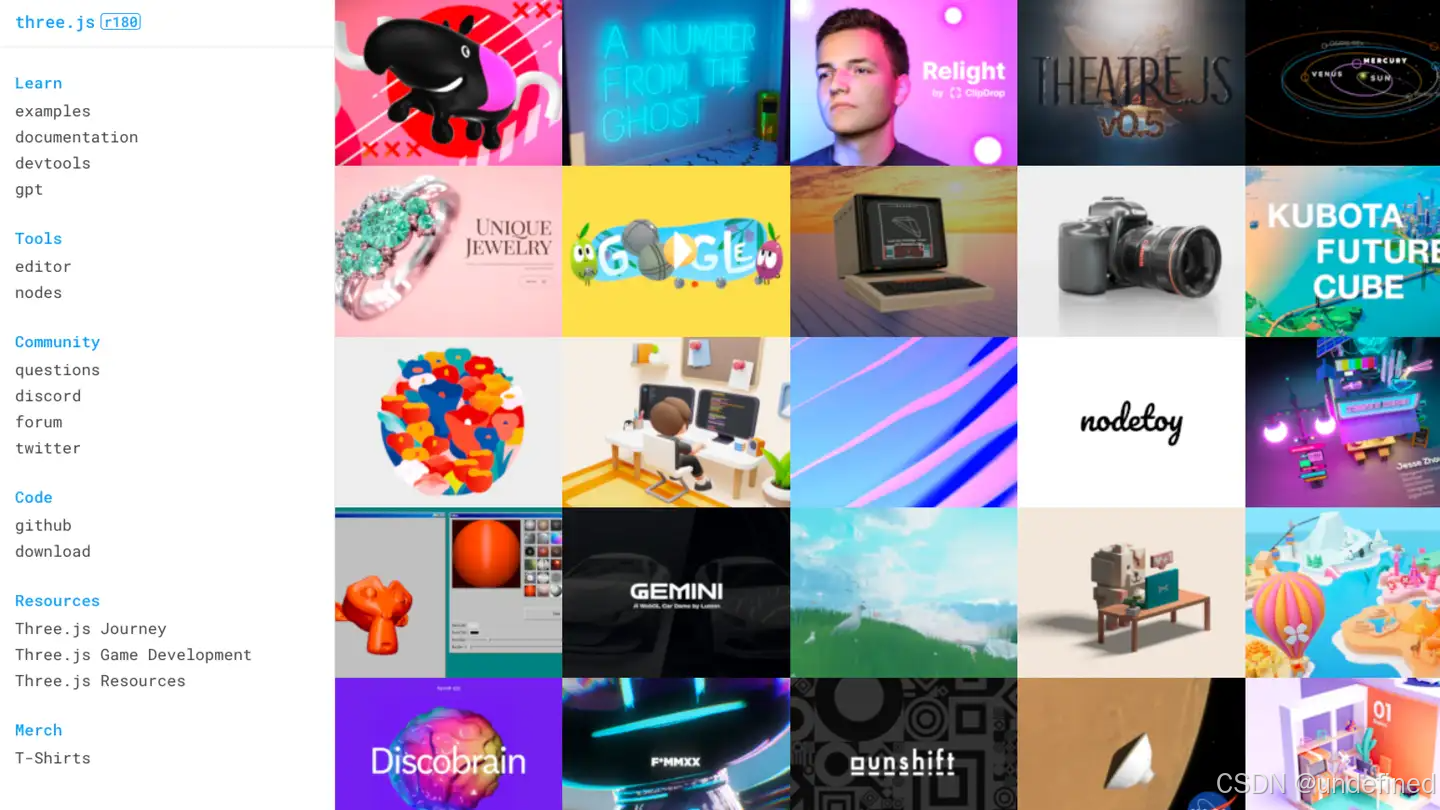

这几年3D可视化几乎成了数字孪生的标配，Web 3D这块值得重点关注。行业内有一个很好的参照对象——three.js的项目效果示例库。这个库里面陈列着大量可交互的网页3D案例，每一个都代表了Web 3D技术当前能实现的视觉效果。

比如里面有一个地球可视化的案例，整个场景完全是网页版本，点进去就能直接旋转交互，上面叠加了柱状图等数据图表，渲染光影处理得很到位，整体完成度相当高。这类例子看多了，设计师心中就会逐渐形成一个“技术可行性地图”：哪些效果Web技术能做、哪些做起来勉强、哪些基本没戏。这个判断力，会在后续的设计决策中持续发挥作用。

1.1.2. Web图表技术的参考坐标系

数字孪生大屏不只有中间的3D场景，周围的图表同样是信息传达的关键元素。对Web图表技术的了解，重点不在于实现细节，而在于搞清楚“有哪些图表种类、每种图表的构成要素是什么、能做出怎样的交互效果”。

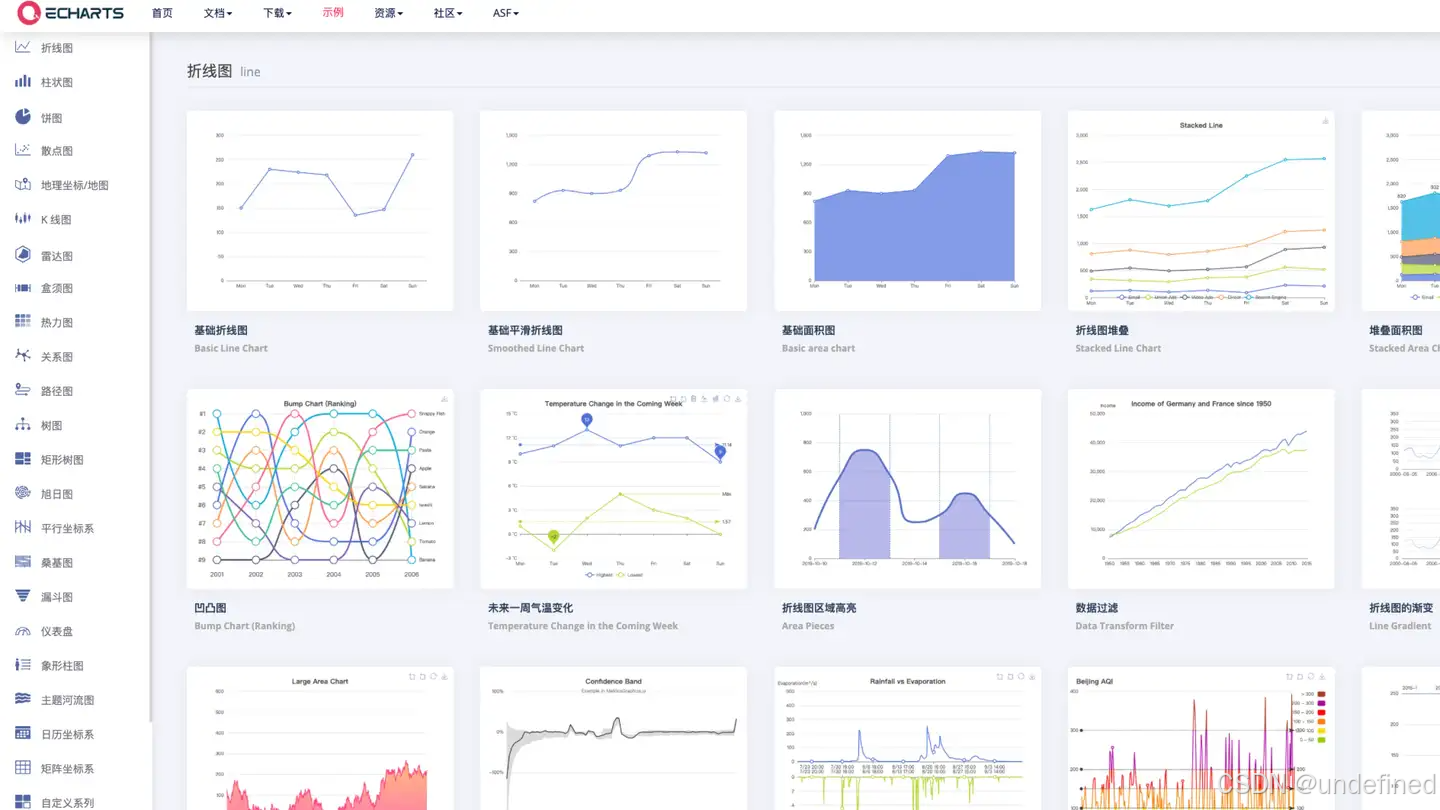

这部分有两个主要的参考来源。一个是老牌的ECharts，很多前端开发同学会去那里找实现参考，技术社区非常成熟。

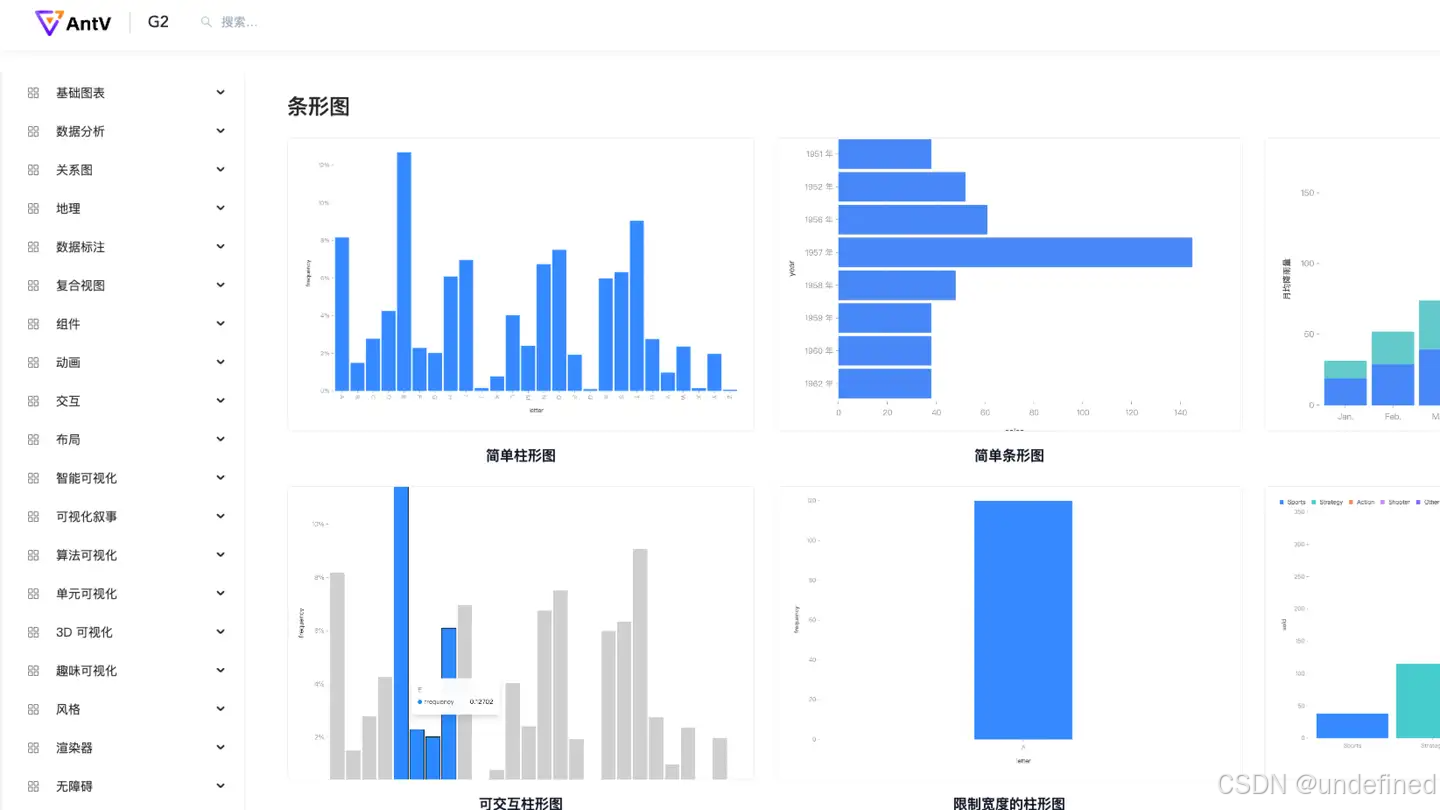

另一个更值得设计师关注的，是AntV的图表示例库。它的图表类型更加丰富，深耕时间也长，每种图表都展示了多种变体，交互状态也很全面。

虽然这些示例在视觉风格上相对基础，甚至有些朴素，但设计师看它的重点不是审美，而是结构和要素——一个图表由哪些视觉元素拼装而成、不同状态如何切换、数据标签怎么排布。把这些底层的构成逻辑摸清楚了，设计图表时就能有的放矢，而不是纯凭感觉堆砌。

1.1.3. Web GIS技术的地理信息表现力

地理信息可视化是数字孪生的另一块核心能力。GIS相关的技术框架，决定了地图底图的样式、建筑叠加的方式、大量点位数据的呈现效果。

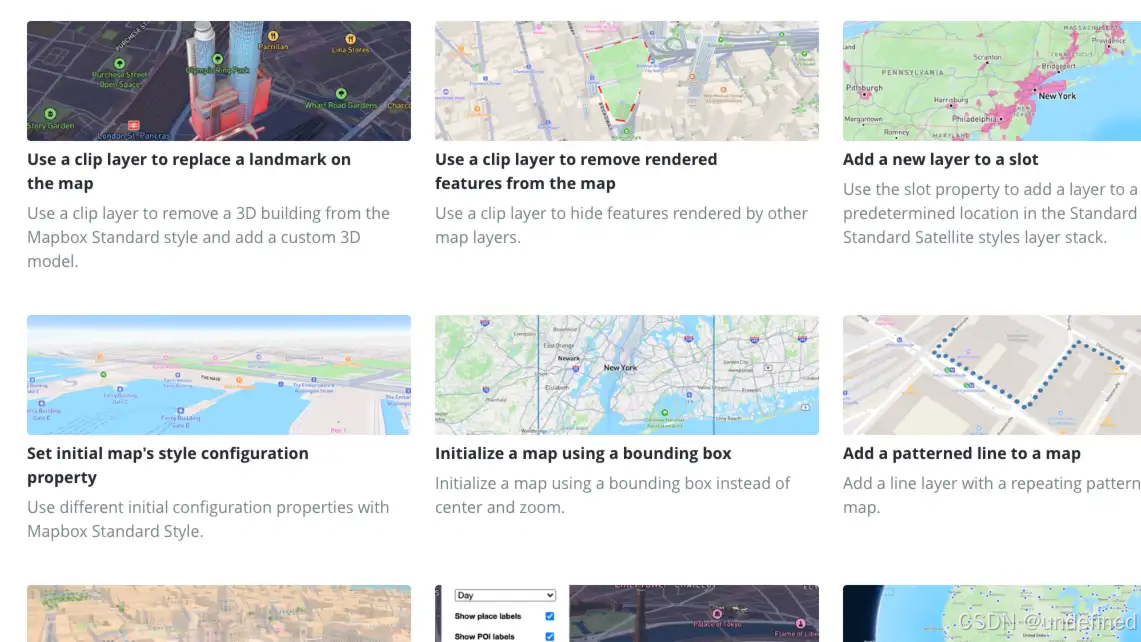

Mapbox 是国外做瓦片地图、包含建筑各类要素的厂商，做得比较久，通过看它的地图构成，能知道上面有哪些要素、大概的实现方法和细节，比如地图上每个文字后面都有描边，确保文字的可识别性，观察这些小细节能帮我们做好大屏设计。

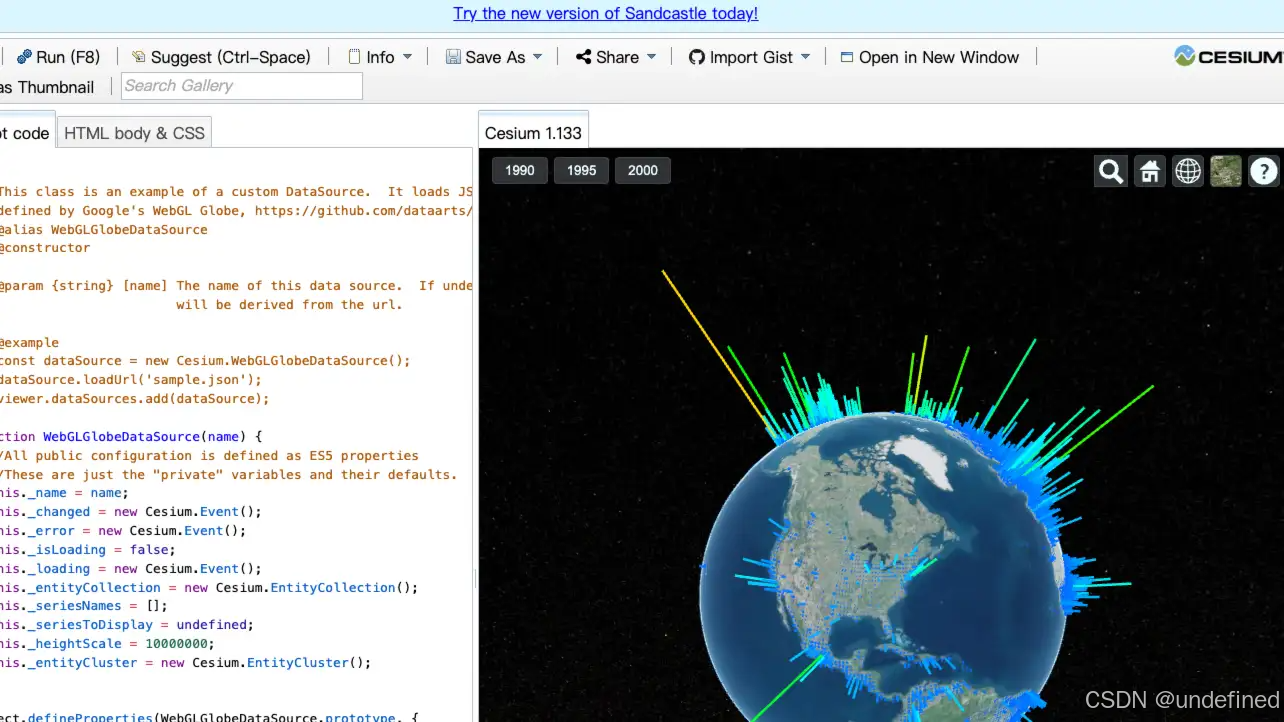

第二个是 Cesium ，提供了很多例子，虽然视觉效果可能有些过时，地图设计比较写实，没有风格化地图那么酷炫，但能通过它了解图形化内容的叠加方式，多翻看就能知道大概能实现这类叠加效果，比如建筑的叠加。

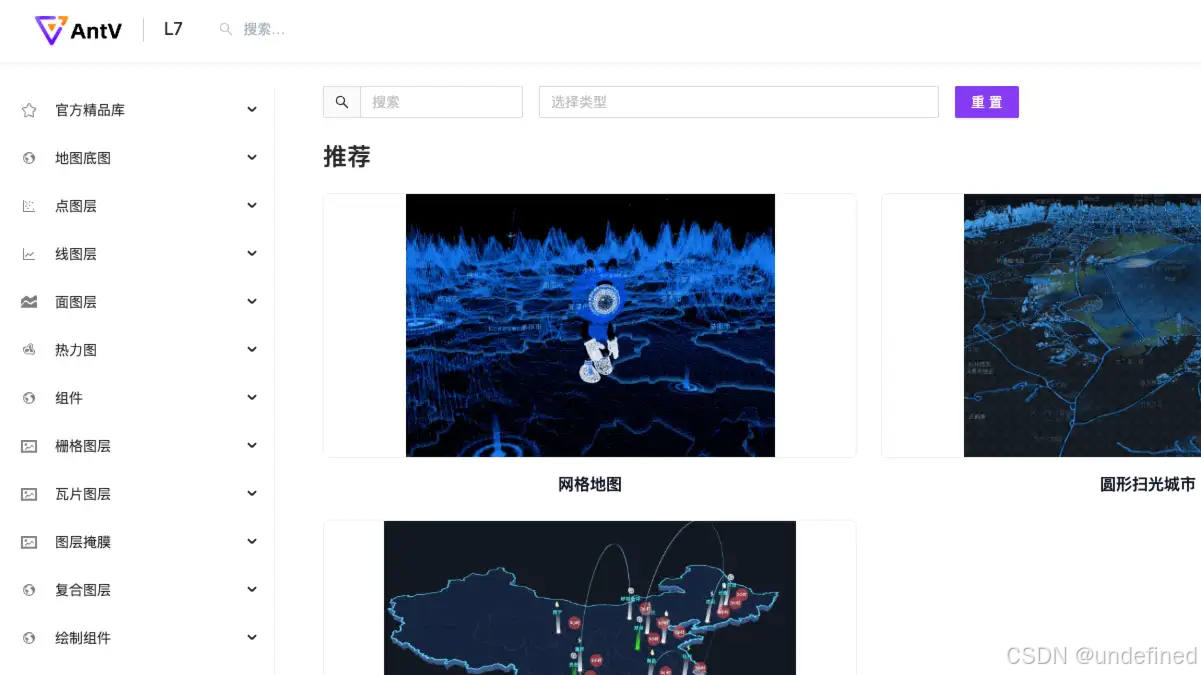

最后一个是 AntV L7，专注于地图地理信息可视化，对设计师更友好，能看到标准合格的渲染效果，海量点的示范也做得很用心。

多看这些现成的案例，设计师就能逐步建立起“GIS可视化能叠加哪些图形化元素、地图风格可以走哪些方向”的认知框架。

1.2. Web孪生技术的核心特性

理解了各块技术能做什么之后，还需要把握Web技术本身的特性，这直接决定了后续设计策略的制定。

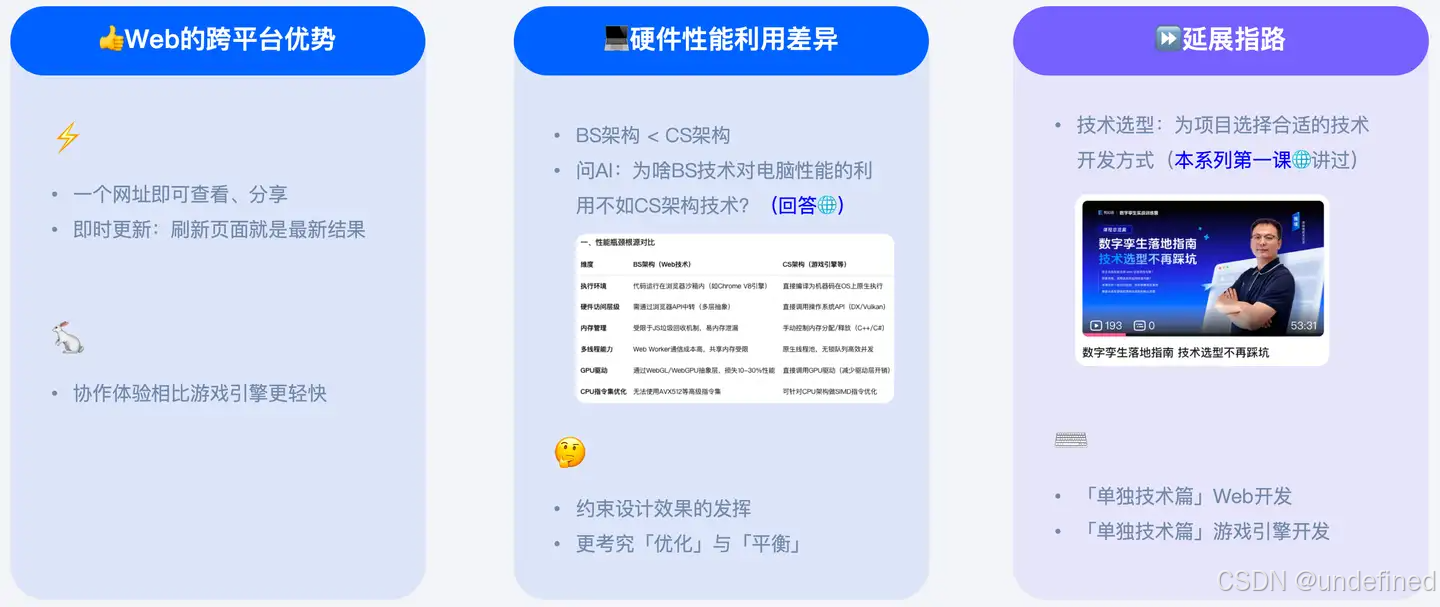

跨平台优势是最突出的长板。 Web方案就是一个网址，任何设备打开浏览器就能查看和分享，这是CS架构（本地客户端）无法比拟的。团队在后台完成更新，用户刷新页面就能看到最新结果，迭代效率非常高。协作体验上，Web平台的轻快感也明显优于游戏引擎——游戏引擎往往需要本地工程协作，调个效果要跑到对方电脑边对着改，而Web平台可以让设计师直接在协作工具里进行前端样式的还原工作，流程顺畅得多。

但性能限制也是必须正视的短板。 BS架构（浏览器-服务器模式）对硬件性能的利用效率，整体上是低于CS架构（本地客户端模式）的。这个差异的根源涉及几个维度：BS架构运行在浏览器的沙箱环境中，对底层硬件的直接调用能力受限；本地客户端则可以更充分地利用GPU加速、内存管理等硬件资源。通俗地说，同样一台电脑，用本地游戏引擎能跑出来的画面效果，放在浏览器里就不得不打折扣。

这个性能天梯造成的直接影响是：Web数字孪生在效果发挥上会受更多约束，设计师更需要讲究“优化”与“平衡”。那些在游戏引擎里可以随意堆叠的特效、高清贴图、复杂光影，在Web环境里就得精打细算。

关于技术选型， 这里要提一下延展内容。Web技术和游戏引擎技术各自适合什么类型的项目，在本系列的第一节课中有详细展开，有兴趣的读者可以回看第一节课程内容。后续也会有Web技术篇和游戏引擎技术篇，分别由技术同事从开发视角进行深度分享。

2. Web孪生中，设计师的平衡术

有了前面的技术认知打底，接下来的问题就是：在实际项目中，设计师到底要考虑什么？

答案其实就两个字——平衡。

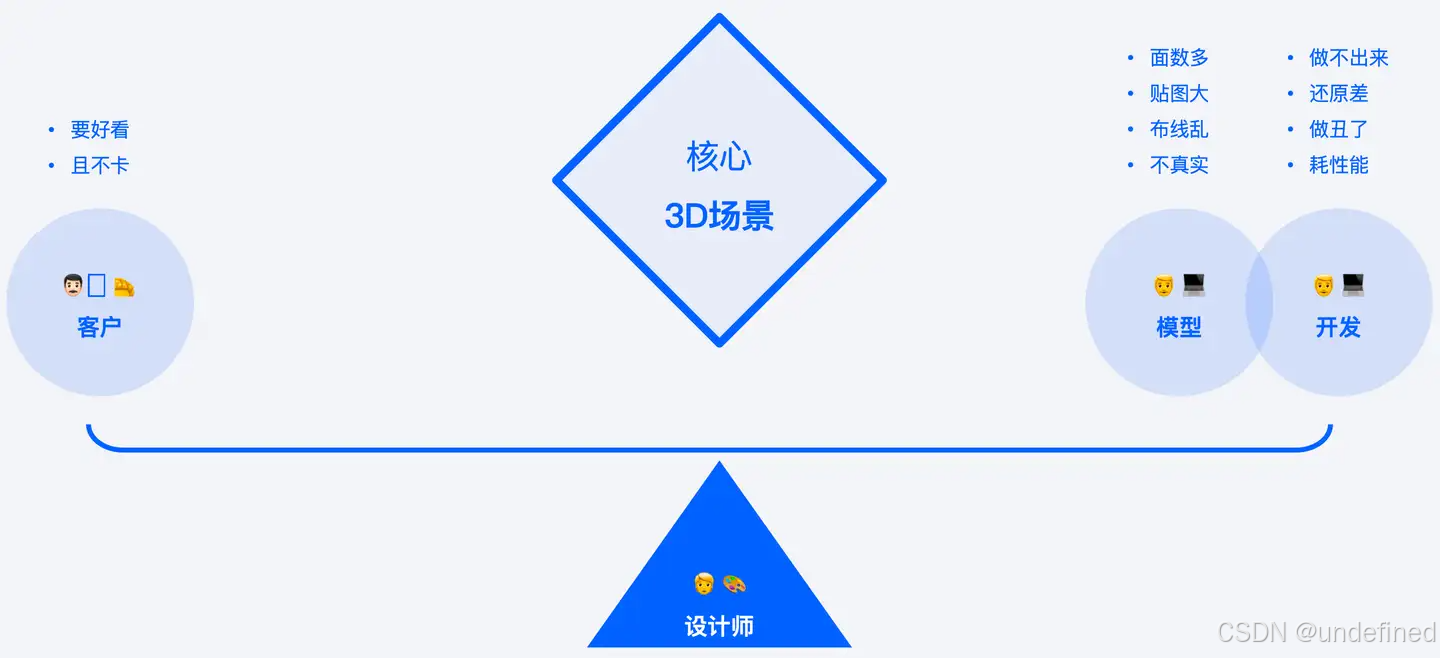

设计师恰好站在客户和开发之间的中间环节，两端的需求往往是冲突的：客户要“好看且不卡”，开发和模型师则面临着“面数太多、贴图太大、布线混乱、还原度差、性能消耗”等一系列现实问题。设计师的角色，就是在这个张力场中找到最优解。

2.1. 解决“不卡”：性能优化的设计侧把控

要让场景跑得流畅，模型优化是第一道关口。这里有几个关键点需要在设计阶段就介入把控。

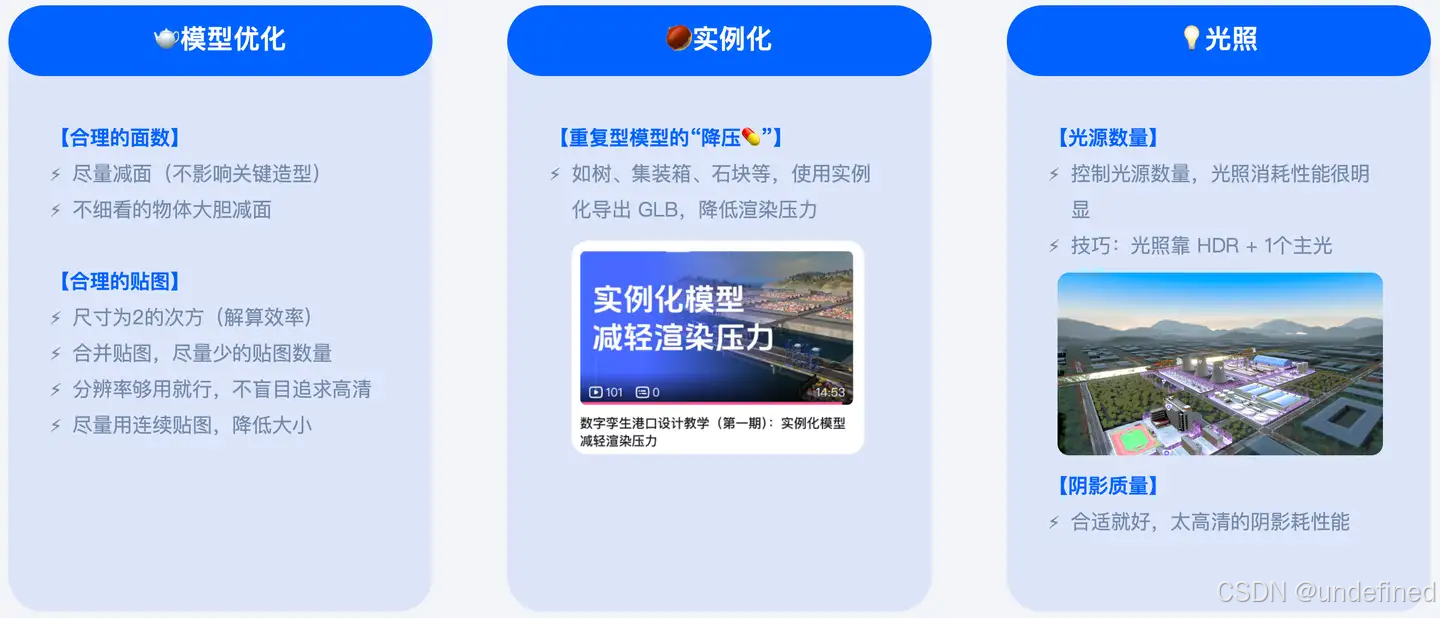

2.1.1. 模型优化

首先是合理的面数。 模型文件体积过大，渲染时必然会消耗更多资源。优化的原则是：不影响关键造型的小细节，能省则省。比如基本看不到的倒角，或者倒角的段数，如果物体本身不大，分两段就足够了；只有放到比较大、比较靠前的物体，才需要酌情增加段数。

另一个容易踩坑的是“远距离物体的面数分配”——那些在场景中只是背景板作用的远处楼房，如果面数高得离谱，就属于严重的资源错配，需要在设计审稿环节就揪出来。

其次是合理的贴图。 这里面有规范性要求，也有策略性的取舍。

规范方面，贴图尺寸要是2的整数次幂——1024（1K）、2048（2K）、4096（4K）这种，不要出现几百或五百多这样的零散数字。这是由计算机的运算机制决定的，2的次方尺寸结算效率更高。

策略方面，尽量合并贴图、减少贴图数量：相同材质的物体引用同一张图；分辨率够用就好，不盲目追求高清——客户对需要仔细看的核心物体会要求精细，但远处辅助模型的贴图分辨率完全可以降下来。

在基于Web技术的EasyTwin渲染引擎中，建议贴图尽量不要大于2K，4K贴图对内存和性能的消耗会非常大。另外还有一个有意思的技术点叫“连续贴图”。比如一条道路上画了虚线标线，不用把几百米的虚线全画在一张大图上，而是只做一小段图案，然后让它沿着道路方向平铺。这样一张小贴图就能解决问题，比独立贴图的体积小得多。设计配合模型环节时，对这些技术逻辑有概念，沟通效率会完全不一样。

2.1.2. 实例化

对于场景中大量重复出现的模型——树、集装箱、路灯、石块等等，实例化是一个非常重要的性能降压手段。它的原理可以理解为：只调用一次渲染接口，但在不同位置、不同大小、不同旋转角度上复用它。之前有做过一个孪生港口项目，场景里有好几万个不同颜色的集装箱，如果每个都是独立网格体，画面基本会卡死。通过实例化处理后，性能压力得到有效缓解。作为设计师，了解这个技术的存在，就能在前期场景规划时有意识地创造可以被实例化利用的重复元素，而不是无意中制造性能黑洞。

2.1.3. 光照

设计师在3D软件里做场景时，往往习惯于精打光——三点布光、四点布光，各种补光来追求好看的光影层次。但在Web孪生里，光源是非常消耗性能的东西，不能无节制地加。

有一个比较有效的替代方案：使用一张HDR环境贴图作为环境光照的主要来源，再配合一个主光源（比如日光）来产生清晰的阴影。一个火电厂的效果案例就是这样做的，只用了一张HDR加一个日光，整体的光影效果完全足够支撑场景需求。阴影响应的质量等级也是可以调整的：等级越高，越小的物体也会投射出清晰的影子；适度降低后，那些细碎物体的影子会被合并或省略，对整体效果影响不大，但性能释放明显。

设计师要做的是把握这些取舍的度，和开发一起找到那个“既看不出明显缩水、又能流畅运行”的平衡点，而不是把这些决定权完全交给前端——前端自行调参容易走向两个极端，要么降得不够导致卡顿，要么降得太过破坏效果。

2.2. 追求“好看”：在不卡的约束下做效果

解决了流畅性的基础问题后，设计师的主场就来了——怎么在保证不卡的前提下把场景做得好看。

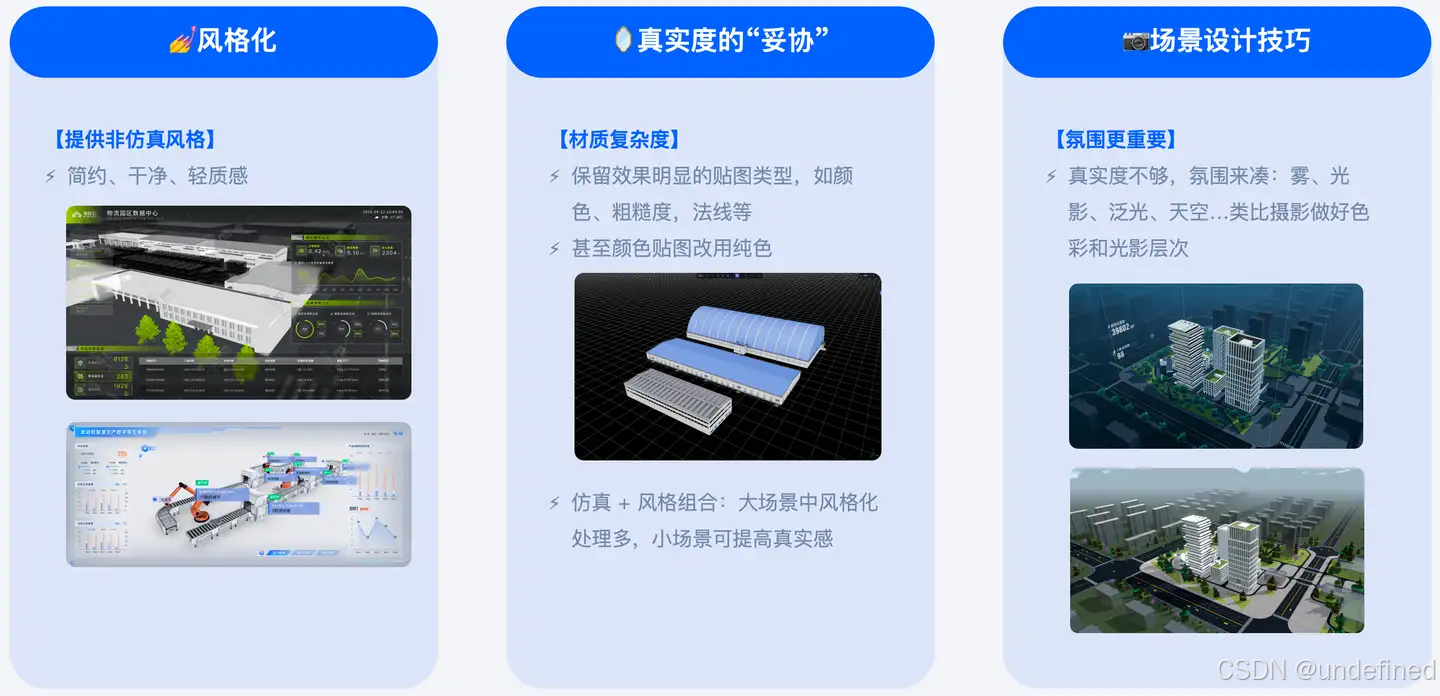

2.2.1. 主动拥抱风格化

不是所有项目都适合走写实路线。如果客户的硬件环境或项目预算有限，提供一个简约、干净、轻质感的设计方向，可能比勉强的“仿真风”更容易落地。有些场景的3D部分非常朴素，材质简单但不简陋，整体呈现出一种克制的精致感，一部分客户是完全可以接受的，甚至会更欣赏。设计师的任务是有效引导预期，避免一条路走到黑：奔着电影级写实去设计，最后因为性能撑不住而导致客户不满意。

2.2.2. 在写实项目中做聪明的妥协

即使是追求真实感的数字孪生项目，对真实度也可以做分层处理。核心原则是：保留效果贡献明显的贴图类型——比如颜色贴图、粗糙度贴图、法线贴图，这些去掉之后效果差异明显的就留下；那些有没有差别不大的，比如某些发光贴图或微弱的细节贴图，在非核心模型上可以大胆舍弃。

更进一步的操作是，某些情况下颜色贴图甚至可以用纯色替代。有一组场景示例看起来真实度并不差，但它的建筑屋顶等部分其实只是贴了一张纯色色卡。这样做既能显著降低文件大小，又能维持整体视觉效果。写实和风格化的组合也是一种常用策略：场景中的核心建筑保持高精度的写实表现，光影、反射、投影都做到位；而周围的次要建筑、环境元素则走向几何化、结构化的简约处理。通过这种层次感的控制，既保证了好看，又没有全面拉高性能开销。

2.2.3. 用氛围感弥补真实度的不足

现在各行各业都讲究“氛围感”，数字孪生场景也一样。当模型的绝对真实度受限时，氛围元素可以极大地提升场景的主观观感。具体的可用手段包括：雾气——让远处景物渐渐消隐在朦胧中，既遮掉了场景的硬边界，又增添了环境的空间层次感；光影——HDR环境光带来的自然反射、泛光效果带来的光晕溢出感；天空——一个精心设计或挑选的渐变天空背景，配合整体色调，能奠定场景的情绪基调。这些手法可以类比摄影：真实度不够的时候，靠光影、色彩和层次感来撑起画面的完成度。

3. 提效的底层逻辑：中间层的价值

在实际的项目协作流程中，怎么才能真正把设计师从“Blender里做一遍，再盯着开发还原一遍”的重复劳动中解放出来？

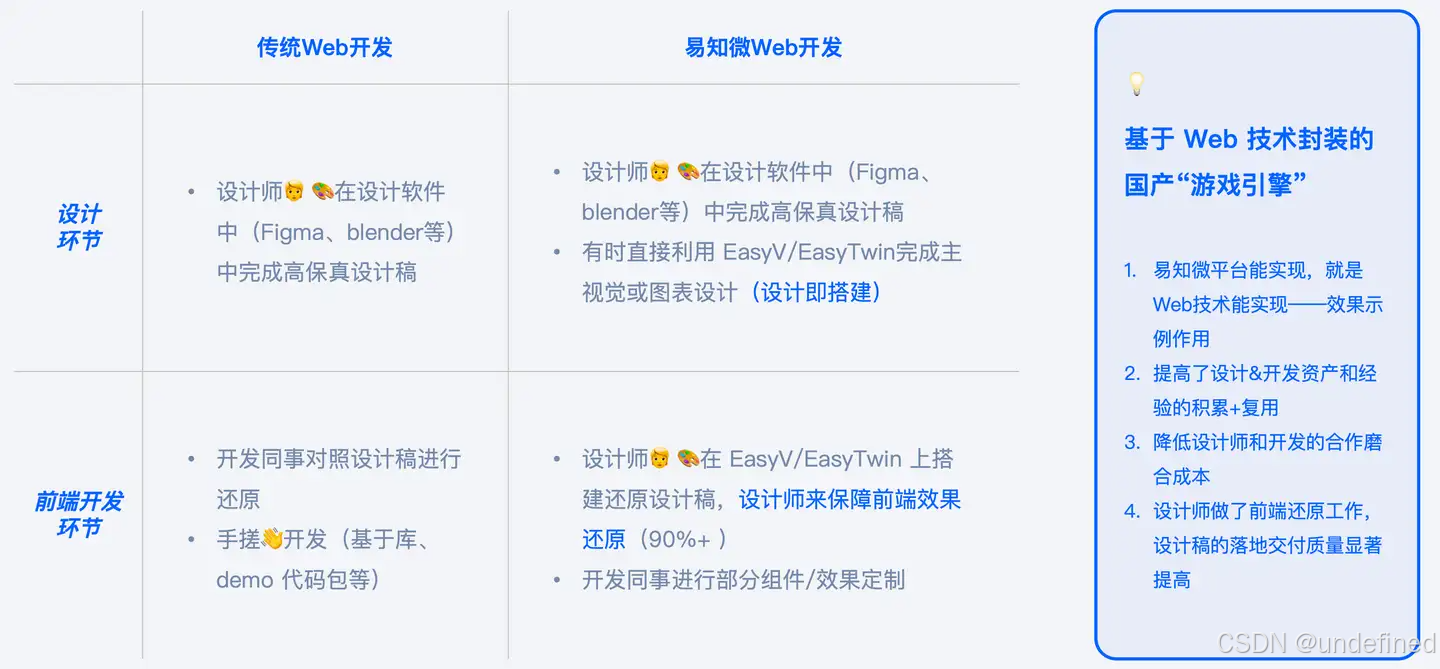

传统Web开发模式大致是这样：设计师在设计软件里先把效果图做出来，模型、材质、光影全部模拟好，然后交给前端开发。前端拿着设计稿，用代码从零开始还原——相当于手搓整个3D场景。这种模式下，还原度取决于开发的技术水平和投入时间，沟通成本巨大。

易知微的做法是在设计和技术之间构建一个中间层平台。这个平台的底层本质上是用Web技术封装的一套类游戏引擎能力，它把3D场景的渲染参数、材质属性、光照配置等都变成了可调节的选项。设计师不用写代码，但可以直接在这个平台上调整贴图的粗糙度、金属度、阴影参数、环境光强度等等，调到自己觉得合适为止。这意味着，设计师实际上承担了大量原本属于前端还原的工作——但用的是开发已经搭好的基础框架，属于“在脚手架上做装修”。

这个思路带来了几个关键的好处。首先，它提高了设计和开发资产的积累与复用率。平台上沉淀的场景模板、材质配置、效果参数，后续项目可以直接调用，不用每次都从零开始。其次，它显著降低了设计师和开发之间的磨合成本——大多数效果问题，设计师自己调调参数就能解决，不需要开发介入；真正需要定制的部分（比如特殊动画效果、全新的组件逻辑），才走定制开发流程，目标非常明确。最后，因为设计师直接掌控了还原过程中的效果参数，设计稿的落地交付质量大幅提升，基本能保证90%以上的还原度，不再出现“设计稿美如画、落地效果一言难尽”的尴尬。

对于没有这类完整平台的团队来说，这个思路同样具有参考价值：即使是一套粗糙的基础配置包、一个内部积累的代码库、一个半成品的脚手架工具，只要是能降低从零开始还原成本的“中间产物”，都能在设计效率上产生正向的推动。核心逻辑是让设计师从“用设计软件的语言描述效果”转变为“用技术的可配置语言去定义效果”，这个转变本身，就是提效的起点。

4. Web孪生效果的「对接实现」技巧

最后压轴的部分，是几个非常具体的效果对接技巧。设计师在Blender、AE等工具里做出了某种视觉效果，怎么用最高效的方式告诉开发去实现？直接给设计源文件？把材质节点图截过去，说“就是这种感觉”？

这些传统做法效率往往非常低，还容易造成理解偏差。

4.1. 状态标签：与其给一堆色值，不如给一张切图

场景中有一个“维修状态”的标签，需要根据数据切换“维修中”（红色）和“未开始”（绿色）两种显示。传统的对接方式可能是：提供背景色值、文字颜色、字体大小、圆角参数等等一大堆样式配置。

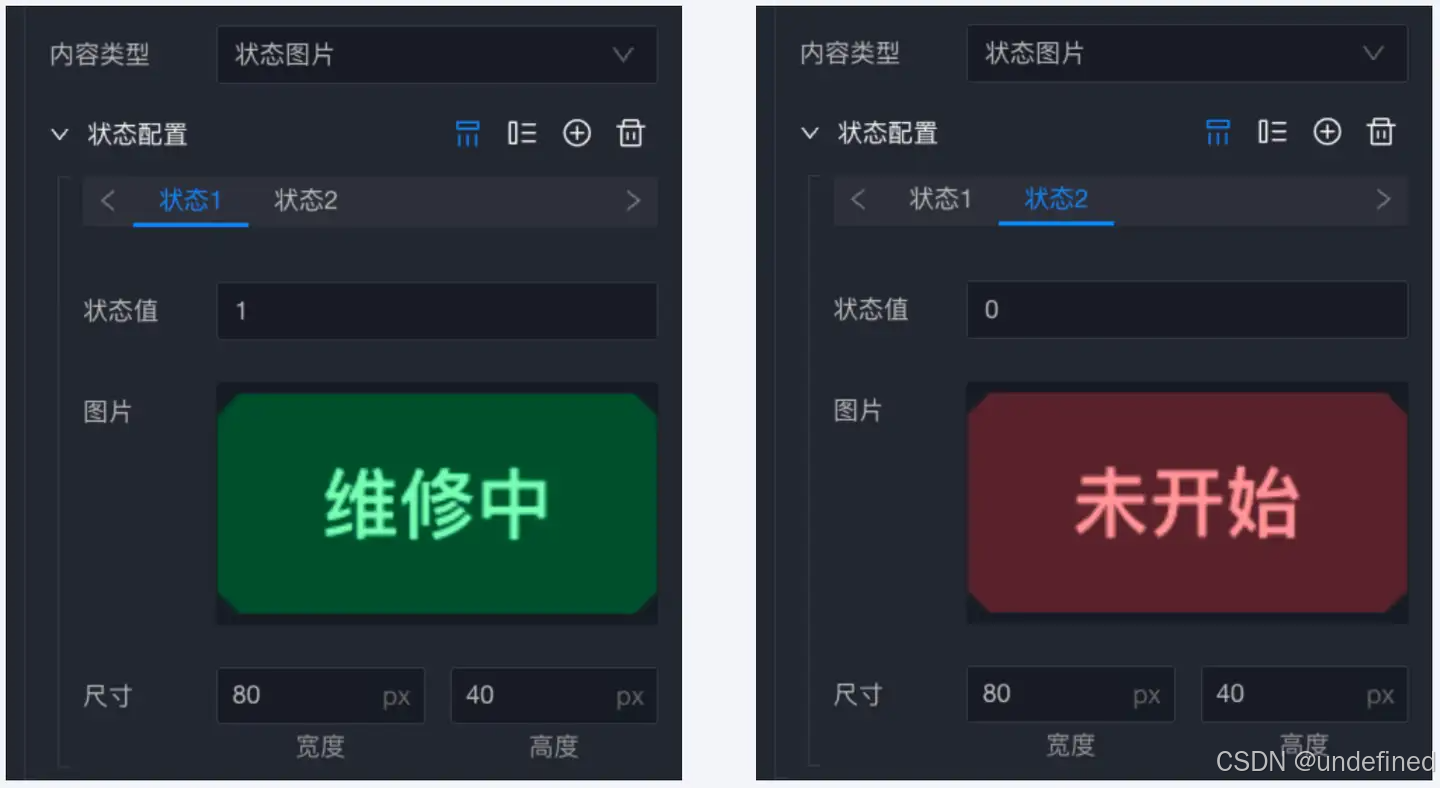

但实际上有一个更高效的办法——直接给状态切图，再配上匹配规则。切图就是两张已经做好的完整标签图片，开发只需要根据数据值（比如值为1显示维修中，值为0显示未开始）去调用对应的图片即可。

这种方式省去了开发在代码里逐个拼凑样式的过程，设计师也能完全掌控最终呈现效果。这个思路在不少Web项目中都适用：凡是可以用固定图片承载的视觉元素，优先考虑切图方案，简单粗暴但有效。

4.2. 路径流光：两种方案各有适用场景

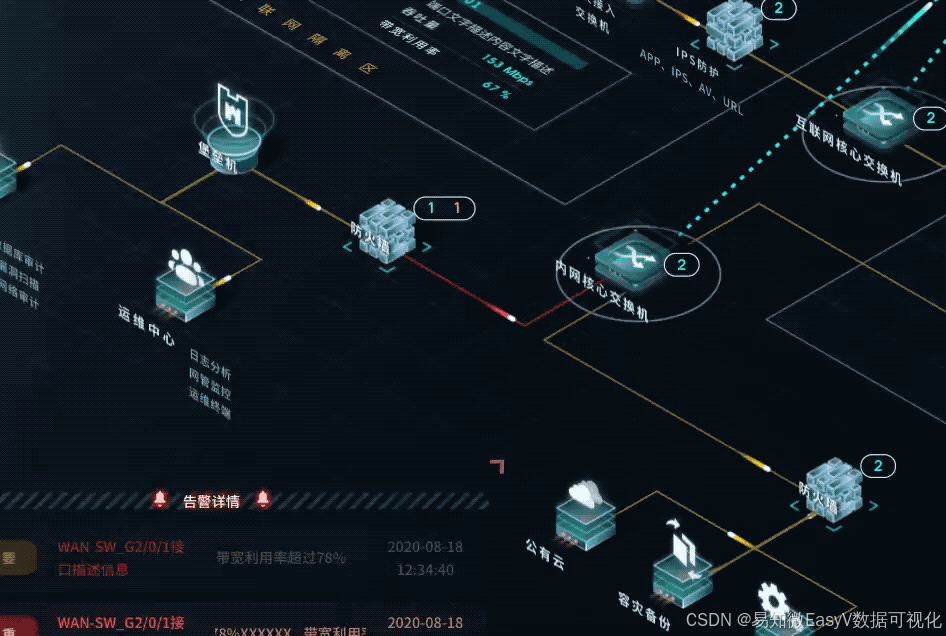

场景中有一根管道或路径，上面有光线一直在沿着轨迹流动。下面动图「路径流光」如何对接开发实现？

这个效果的对接有两种路线。

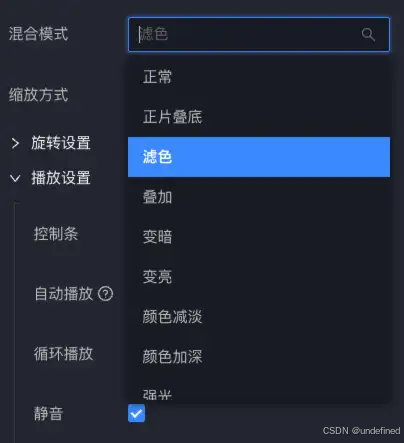

第一种是设计师用AE等工具做一个流光动效，导出视频文件给开发。这里面有个关键细节：视频格式的选择。如果用黑底视频，前端可以通过“滤色”模式把黑色过滤掉，让流光叠到场景上。

更理想的方案是直接输出带透明通道的动图或视频，WebM或WebP格式都支持透明通道，不需要额外处理就能叠在任何背景上。如果场景中的流光路径比较集中，可以全部做到一整张视频上，连位置关系都定好，后续修改也只要替换这一个文件。

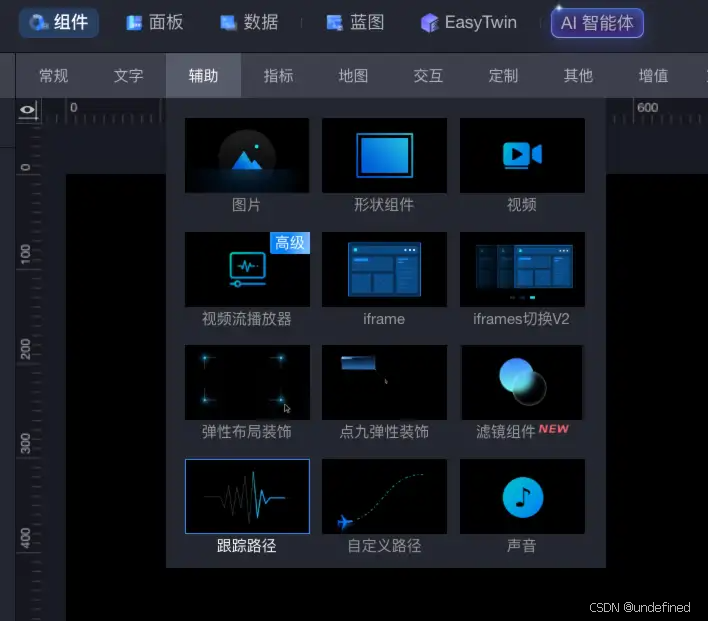

第二种是走开发路线，使用路径跟踪流光组件。这种方案下，设计师只需要提供SVG路径，开发把这个路径配置到组件里，再调整流光的颜色渐变（比如头部发白、尾部泛黄）。这种方案的灵活性更高，但需要注意的是，流光组件本质上是在持续进行实时计算渲染，流光跑到什么位置、颜色如何过渡都是动态算出来的，因此对性能的消耗比视频方案大得多。如果场景中大量使用这种组件，可能会成为性能瓶颈。选择哪种方案，需要在灵活性和性能之间做权衡。

4.3. 渐变天空：给HDR贴图比给色值有效得多

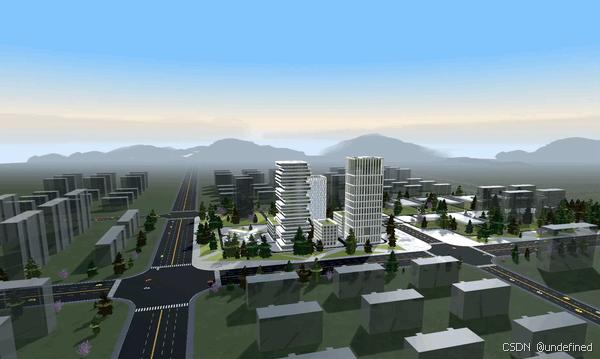

一个渐变天空的效果，远处的天际线从浅黄色过渡到上面的蓝色。没有经验的设计师可能会直接给两个颜色值，告诉开发“在它们之间做一个渐变过渡就行”。但实际上在Web环境中，让开发者手写天空渐变代码是挺麻烦的事，效果也不一定好。

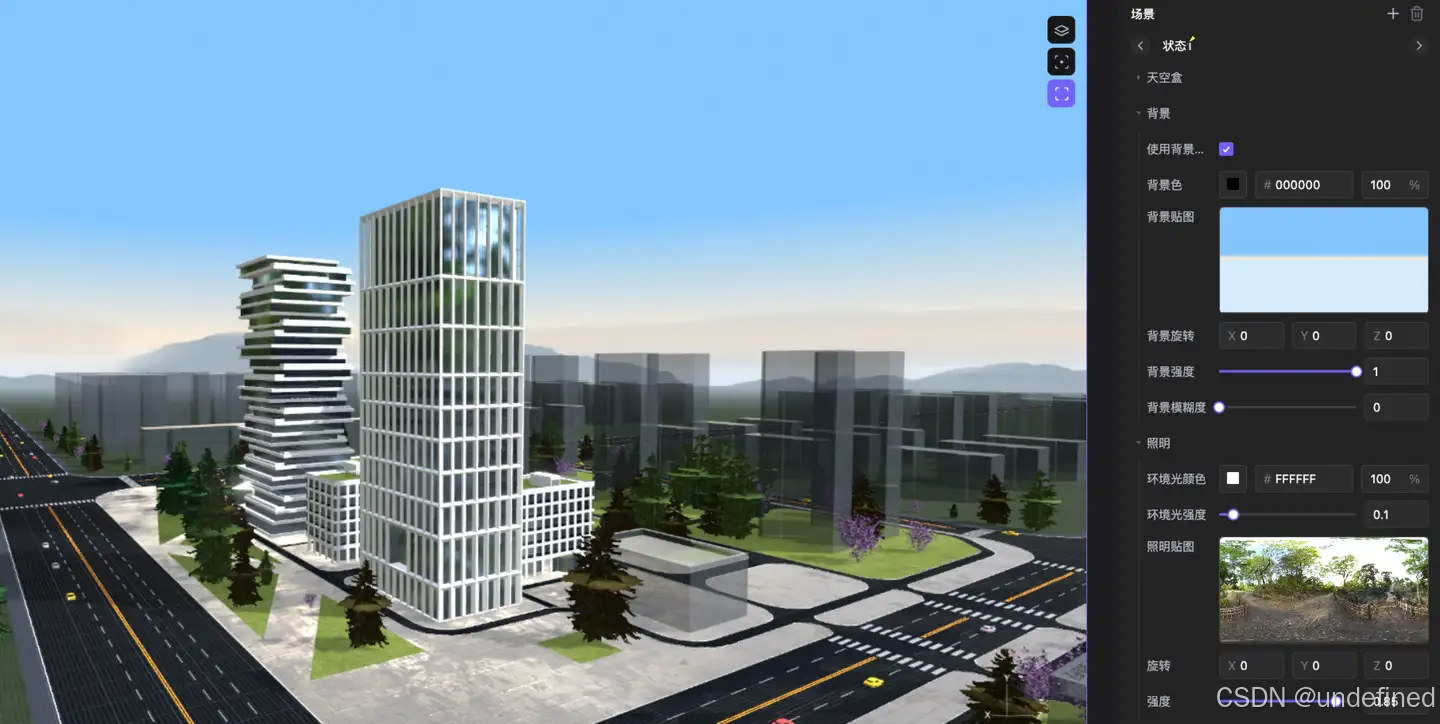

更高效的做法是直接提供一张HDR背景贴图。在3D渲染中，天空通常是由一张HDR环境贴图驱动的，这张图既提供背景的视觉内容，也可以同时提供场景的光照信息（阳光色温、环境反射等）。设计师把做好的渐变天空保存为HDR格式交给开发，开发直接替换掉场景中的环境贴图，天空效果就瞬间到位了。同样的逻辑，如果场景中有镜面反射的建筑外立面，反射的内容也可以由这张HDR贴图来控制。

这个技巧的核心启示是：设计师需要去了解Web渲染中某些效果的实现逻辑——它不是一个一个颜色值拼出来的，而是靠资源文件驱动的。知道这一点，对接时就省去了大量的无效沟通。

4.4. 动态围栏：视频贴图比解释材质节点好用一百倍

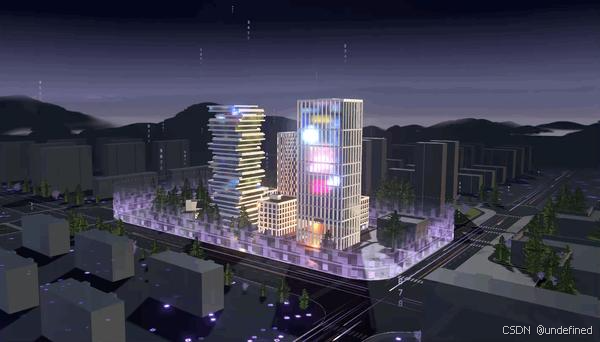

场景中有一段围栏，上面有不规则的纹理一直在流动变化。

设计师在Blender里实现这个效果，可能是用了一个噪波节点，再给噪波K了动画帧，搞出了一套材质节点连接到一起。但如果把这些技术术语讲给前端开发听，对方大概率是一头雾水。

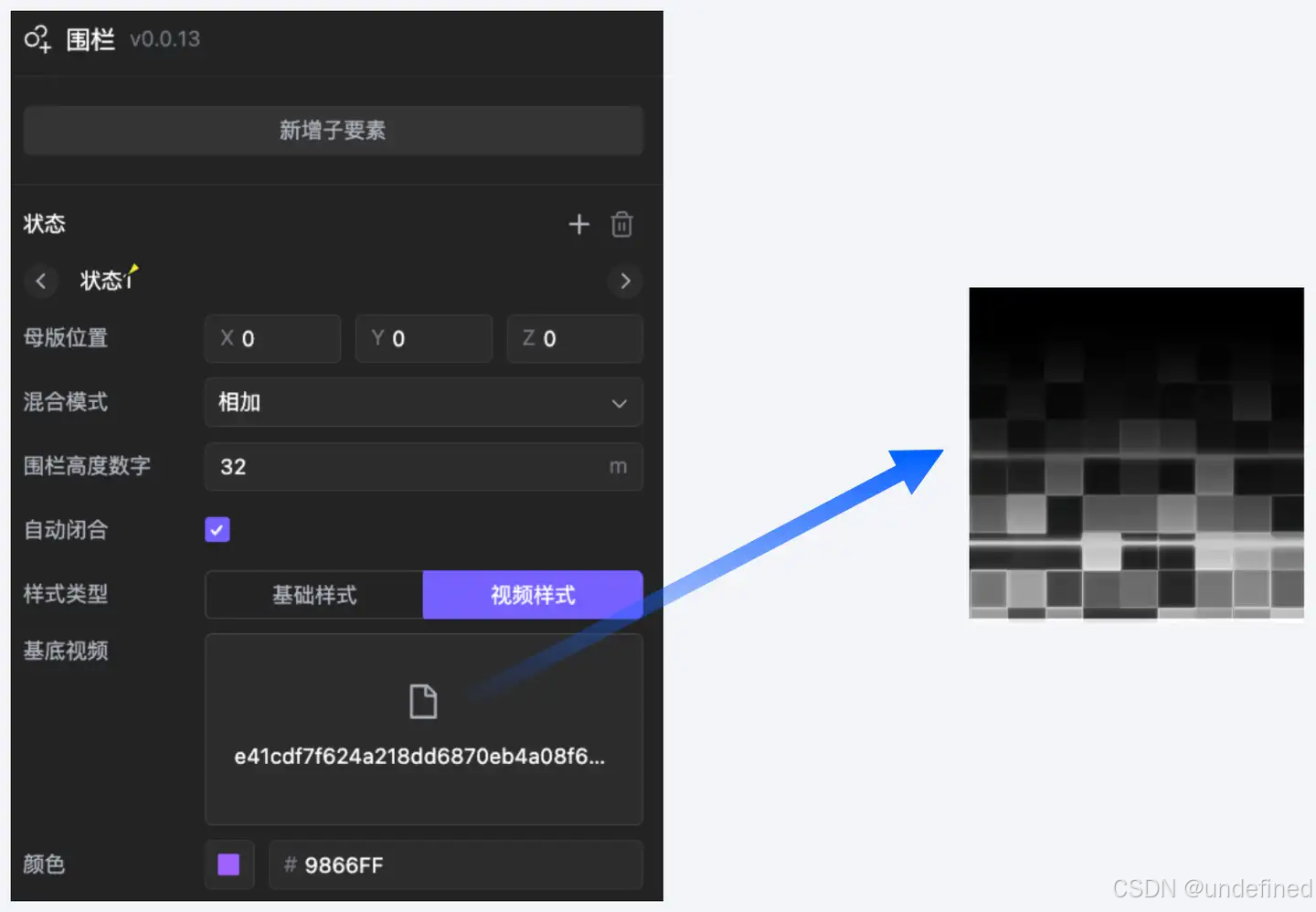

最直接的方案是这样的：用AE做一张黑白的动态贴图，黑白纹理在里面不断流动变化。把这张动态贴图交给开发，开发只需要把它作为一个纹理贴到围栏模型上，再叠上颜色（比如紫色），把黑色的部分过滤掉。围栏的几何形状本身就是开发很容易生成的东西——根据路径生成一个可配置高度的墙体。动态贴图的制作要点是确保首尾无缝循环，这样贴到围栏上流动起来才丝滑不跳帧。这个思路同样可以反向应用到Blender里——Blender本身也支持动态贴图，知道这个实现逻辑，设计阶段的做法也可以相应调整。

4.5. 远处山峰：面片加透明贴图加雾气的组合拳

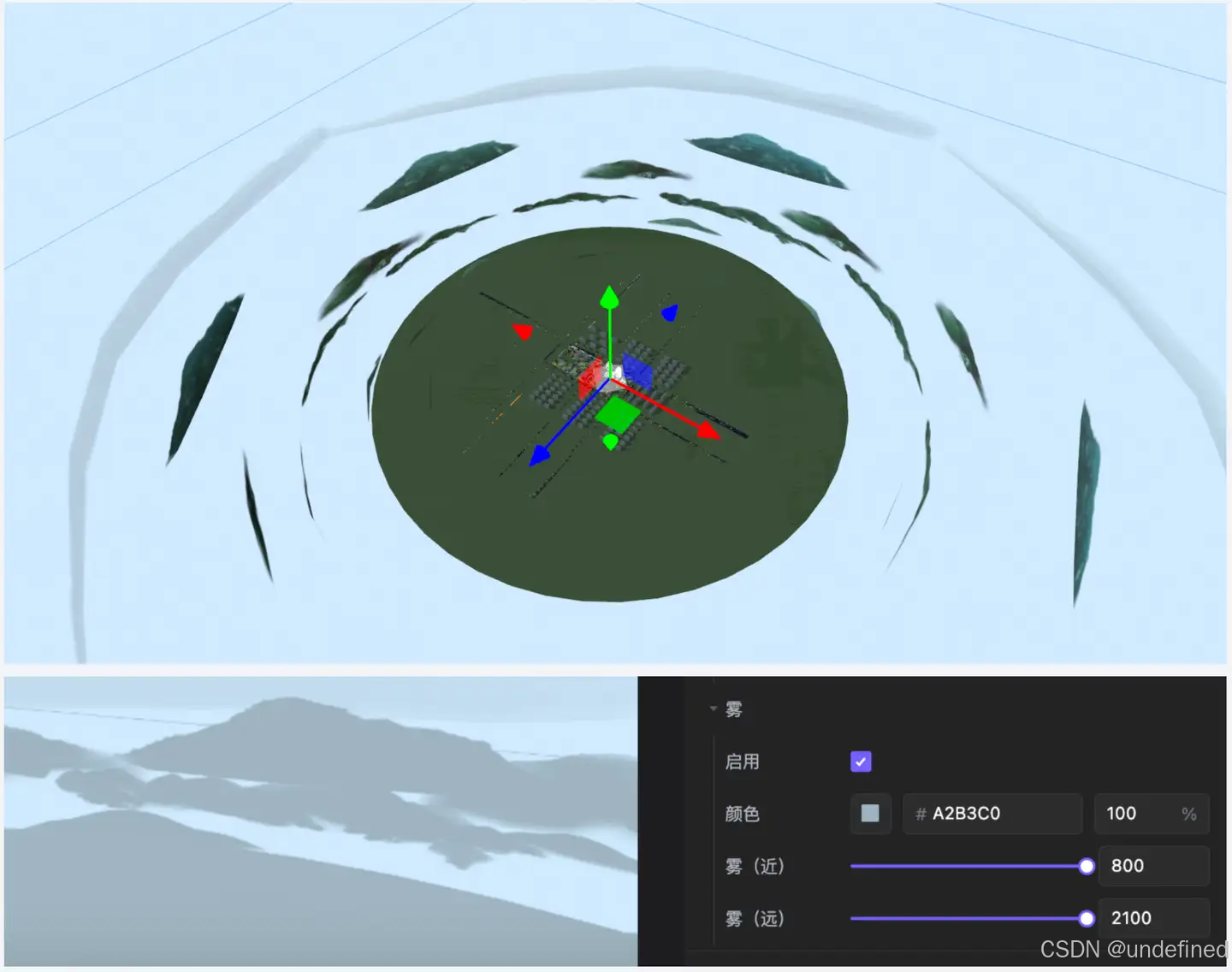

在场景的远边界，有一圈山峰用来柔化天际线，避免画面出现生硬的边界。

如果按照直觉去给这些山峰建模——建出凹凸起伏的地形——面数会非常惊人，而且它本身就属于远距离非核心物体，这种面数投入非常不划算。

实际的实现方式是：用一圈环形立面，网格数极少，形成一个大致的山形轮廓剪影。然后在上面贴上带Alpha透明通道的山体图片，山形是图片抠出来的。最后再叠加上雾气效果，让山体半隐在雾中。雾气不仅增强了氛围感，还有一个实用功能——如果山体贴图风格偏写实，跟整体环境不太协调，雾气可以起到柔化和过渡的作用，让拼接感降到最低。没有雾气的情况下，山和地面的交接线会是一条生硬的直线；有了雾气，这条边界就自然消融了。如果连贴图都想省掉，还有一种做法是把山直接做成纯色几何体，配合雾气的遮挡效果，也能完成模糊天际线的任务。

4.6. 思路转变：从设计语言到技术可落地语言

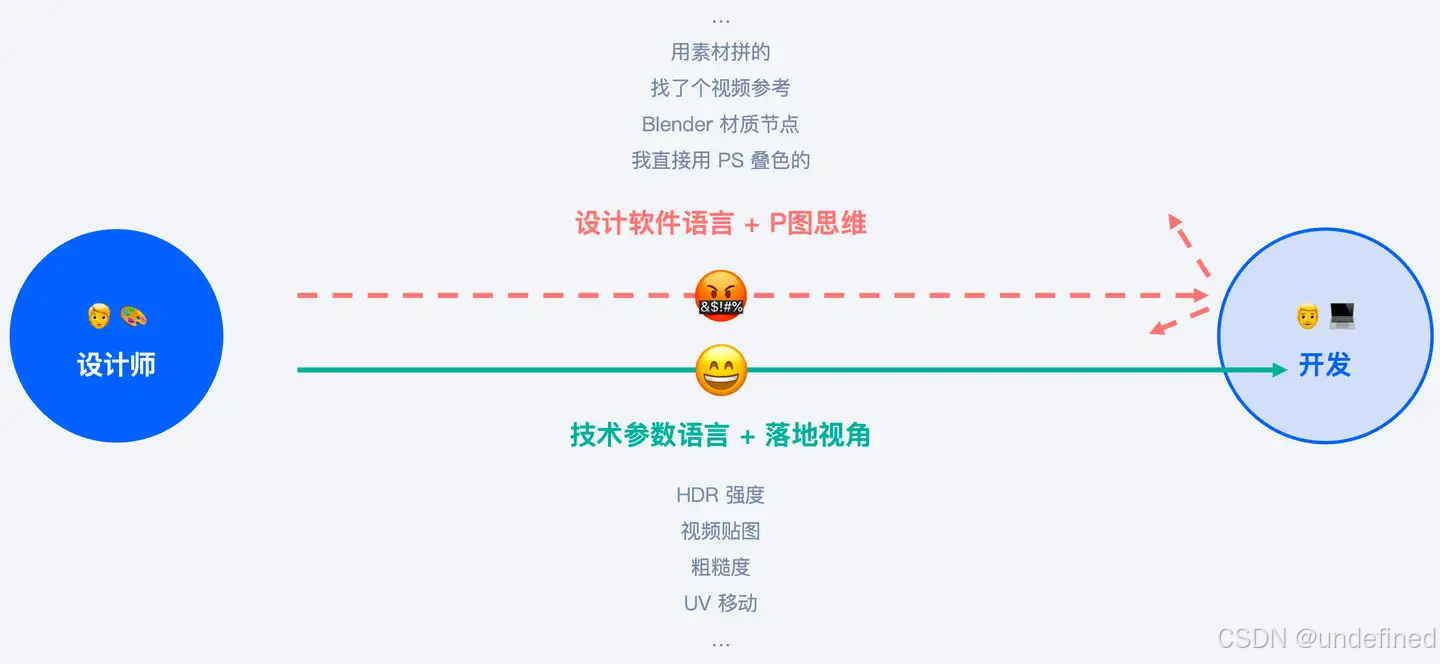

回顾这些对接技巧，可以发现一条清晰的脉络：当设计师只用自己的软件语言（Blender的材质节点、噪波、K帧、PS的叠色）去跟开发沟通时，信息往往在传递中被“弹开”——Web开发不一定理解这些设计软件内部的实现逻辑，特别是游戏引擎和Web的渲染思路差异还相当大。

而如果设计师能够切换到“技术可落地”的视角去表达——天空给HDR贴图、动态纹理给视频贴图、围栏给黑白动态贴图叠色、粗糙度参数、UV移动动画——这套语言体系是开发能直接接收并执行的。这个转变的意义在于，它把沟通从“你猜我想怎么实现”变成了“你按这个资源去做”，指令明确，还原度自然就上去了。

这背后其实要求设计师放宽心态，多去了解开发侧的技术概念和实现约束，在设计阶段就以一种“可落地”的思维去构思效果。比如做天空的时候就知道最终交付物是一张HDR，而不是“在Blender里调了一个很棒的渐变”；做流光的时候就知道开发可以接的是视频文件或者SVG路径，需要提前按照这个规格准备物料。尽量避免花了大把精力做出一个渲染漂亮但无法还原的效果，那种失落感对谁都是一种消耗。

以上就是本次干货分享的全部内容。后续还有更多关于Web技术与游戏引擎选题的设计实战与开发技巧。如果对以上内容有任何疑问，或想进一步交流，可以加入交流群一起探讨。

希望这些来自一线实战的经验教训，能帮你在下一个Web数字孪生项目中找到更顺畅的协作姿势。
