一、为什么工业视觉正在从2D走向3D？

2D相机在过去二十年里统治了工业视觉。但它有一个根本性的盲区：深度信息缺失。

当你的产线遇到以下场景时，2D往往束手无策： - 反光/吸光材质（不锈钢、黑塑料）的缺陷检测 - 三维几何尺寸（高度、体积、轮廓）的在线测量 - 无序抓取（bin picking）中的空间位姿估计 - 多层堆叠物体的分层识别

3D视觉的核心价值，不在于”多了个维度”，而在于用深度信息隔离前景与背景，从根本上降低对传统打光的依赖。但这并不意味着3D万能——选错技术路线，精度、速度、成本全线崩盘。

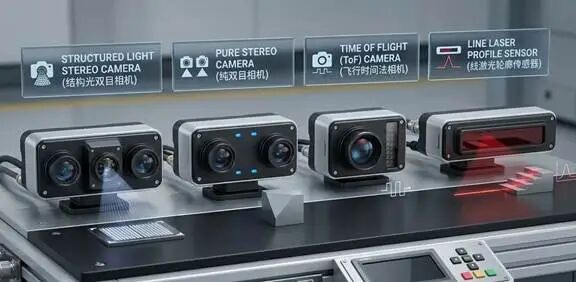

工业现场最常用的四种3D成像技术：

技术路线	核心原理	代表厂商
结构光（Structured   Light）	投射编码图案，三角测量解算深度	GOM,惟景三维,梅卡曼德, Photoneo
ToF（Time of Flight）	测量光脉冲往返时间	ifm, Basler, Vzense,图漾科技
双目立体视觉（Stereo   Vision）	双相机视差计算	ZED, Intel RealSense
线激光三角测量（Laser   Triangulation）	线激光投影+单/双目相机	Keyence, LMI, 深视智能

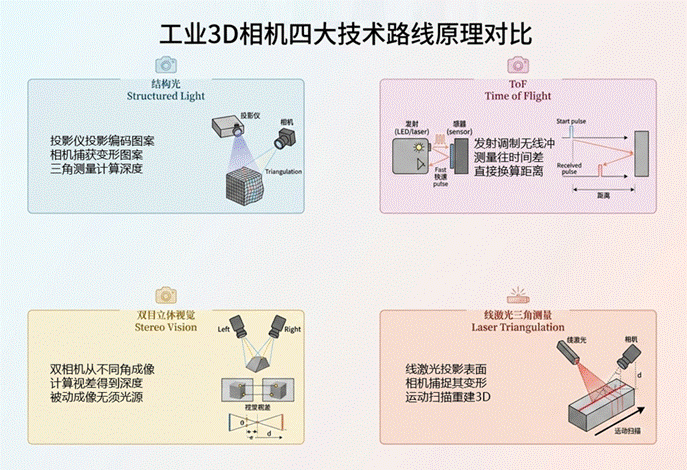

四大3D成像技术原理对比

二、四大技术原理：知其然，更要知其所以然

2.1 结构光：高精度测量的”黄金标准”

原理：投影仪向被测物投射特定编码图案（格雷码、相移条纹、随机散斑），相机捕获经表面调制后的变形图案，通过三角测量计算每个像素的三维坐标。

关键特征：

- 精度最高：近距离（<1.5m）可达亚毫米短距离小视场的甚至达到微米级

- 多帧深度：需多帧合成，静态物体多次拍摄即可输出点云

- 算力友好：解码算法成熟，GPU/FPGA上运行稳定

- 致命弱点：强光干扰。投射图案易被环境光淹没，户外或强环境光下性能断崖式下降

工业典型应用：精密电子装配、PCB焊点检测、小型工件三维测量。

2.2 ToF：速度与集成度的王者

原理：发射调制红外光脉冲，测量光从发射到返回传感器的时间差，直接换算为距离。分为dToF（直接测量飞行时间）和iToF（间接测量相位差）。

关键特征：

- 全帧实时：一次曝光输出整幅深度图，帧率可达60fps以上

- 无运动模糊：动态物体无需担心帧间错位

- 系统紧凑：无机械扫描部件，体积小、可靠性高

- 短板明显：分辨率低（通常VGA级别），精度中等（毫米级），多径干扰和反光表面易出错

工业典型应用：AGV导航避障、物流包裹体积测量、机器人大范围引导。

2.3 双目立体视觉：仿生思路的性价比之选

原理：模仿人眼，两个相机从不同角度同时成像，通过立体匹配算法计算视差，进而得到深度。

关键特征：

- 被动成像：不依赖主动光源，室内外均可工作

- 硬件简单：两个普通工业相机+镜头即可搭建

- 成本可控：无激光器/投影仪，硬件成本最低

- 算法门槛高：立体匹配计算量大，对无纹理/重复纹理表面失效，基线长度限制了小型化

工业典型应用：户外大型工件测量、低成本的机器人抓取、农业果蔬分级。

2.4 线激光三角测量：在线检测的”老炮儿”

原理：将线激光投射到物体表面，相机从侧面以固定角度捕获激光线的变形轮廓，通过三角几何关系重建截面轮廓。物体与传感器相对运动时，逐行扫描生成完整3D模型。

关键特征：

- 极高精度：Z向分辨率可达μm级别，是四种技术中精度天花板

- 抗反光能力强：激光波段窄，配合滤光片可抑制环境光干扰

- 实时性受限：需要相对运动完成扫描，单次只能获取一条截面线

- 系统复杂：需要编码器同步运动位置，标定要求高

工业典型应用：轮胎/轨道路面轮廓扫描、焊缝质量检测、高精度在线尺寸测量。

三、核心参数横评：一张表看清优劣边界

以下参数基于典型工业级产品（工作距离500-1000mm场景）：

参数维度	结构光	ToF	双目视觉	线激光
深度精度（Z向）	高（±0.05~0.2mm）	中（±1~5mm）	中高（±0.5~2mm）	极高（±0.01~0.1mm）
X/Y分辨率	中-高（1-3MP）	低（VGA级）	高（取决于相机）	高（取决于相机）
帧率/速度	中（1-30fps）	高（30-60fps+）	低（受算力限制）	受运动速度限制
抗环境光	弱（需遮光）	中等	强（被动成像）	强（窄带滤光）
抗反光/吸光	差（图案失真）	差（多径干扰）	中等	优（激光可靠）
工作距离	短-中（<2m）	中-远（0.5-10m）	灵活（取决于基线）	短-中（<1m典型）
系统成本	高（需投影模组）	中	低（两相机即可）	高（激光器+运动机构）
算力需求	中等	低	高	低
标定复杂度	中等	低	高	高

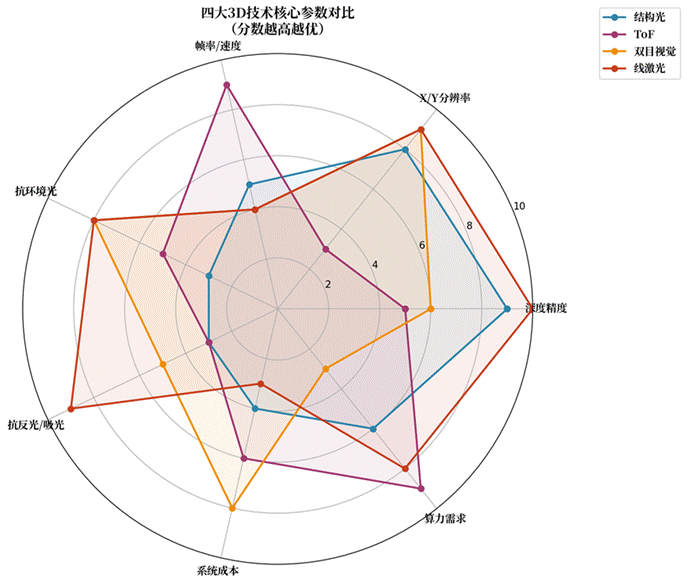

核心参数雷达图对比

核心结论： - 要精度选线激光或结构光 - 要速度选ToF - 要性价比选双目 - 没有完美的技术，只有合适的场景

四、工业场景选型决策：从需求到相机

4.1 按应用场景匹配技术路线

应用场景	推荐技术	理由
精密零件三维尺寸检测（<0.1mm精度）	线激光 / 结构光	精度天花板，可复现
物流包裹体积测量（实时、大视野）	ToF	全帧高速，无需运动
机器人无序抓取（bin picking）	结构光 / 双目	需要物体完整位姿
焊缝/轮胎轮廓在线检测	线激光	抗反光、高精度、配合运动
户外大型结构件测量	双目	抗强光、被动成像
AGV/AMR导航避障	ToF	实时、紧凑、大范围
电子装配精度检测（小工件）	结构光	近距离高精度

4.2 选型决策流程

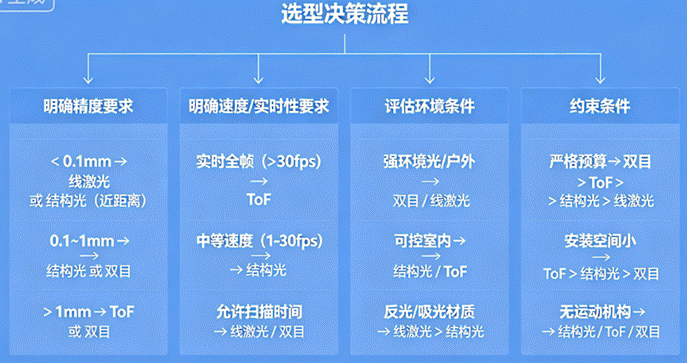

选型决策流程图

五、选型避坑：这些坑现场踩过的人最多

坑1：只看精度参数，忽略实测精度

厂家标称的精度往往是最佳条件下的单次测量精度。工业现场更该关注实测重复精度（GRR）——同一件工件在产线条件下连续测量10次，标准差是多少？

结构光在温度变化±5°C时，热胀冷缩可能导致标定板基座变形，重复精度恶化0.02mm以上。

坑2：忽略被测物表面特性

•高反光金属（不锈钢、铝材）：结构光和ToF易产生多径/饱和干扰

•吸光黑色材料：结构光散斑被吸收，ToF回波信号弱

•透明/半透明：所有主动光技术都可能穿透或折射，深度失真

对策：线激光配合窄带滤光片和角度优化，是目前应对反光/吸光最稳的方案。

坑3：标定做得潦草，精度全崩

3D相机的精度50%取决于标定质量。尤其是双目和线激光：- 双目：基线、焦距、主点标定误差直接导致深度误差放大 - 线激光：光平面标定不准，Z向偏差呈系统性偏移

线激光系统的光平面标定，建议用高精度标定板结合精密平移台做亚像素级标定，而不是随便用一个标定板。

坑4：软件算法”隐形”成本

•ToF：出厂即输出深度图，算法成本最低

•结构光：需要解码算法，但SDK通常已封装

•双目：立体匹配算法是核心瓶颈，自研成本极高

•线激光：轮廓提取+运动拼接，需要专用开发

坑5：不考虑多传感器融合

单一3D技术往往有盲区。结构光+RGB相机、线激光+2D面阵、双目+IMU等多传感器融合方案，正在成为高端视觉系统的标配。

六、技术前沿：3D视觉正在往哪里走？

6.1 iToF → dToF 的精度跃迁

iToF受限于调制频率，精度瓶颈明显。基于SPAD阵列的dToF（直接飞行时间）正在突破：单光子灵敏度 + TDC时间数字转换器，让ToF进入亚厘米级精度时代，同时保持全帧高速。

6.2 固态激光雷达（Solid-state LiDAR）进入工业

MEMS微镜和OPA光学相控阵方案，让传统机械旋转LiDAR的可靠性短板得到弥补。大视野、中远距离的3D测量场景，固态LiDAR正在替代部分ToF和多目方案。

6.3 AI+3D：从点云到语义

深度学习正在接管3D数据处理：PointNet/Point Transformer直接处理点云，省去传统的滤波、分割、特征提取 pipeline。NeRF（神经辐射场）让稀疏视角重建成为可能，未来可能改变3D扫描的工作方式。

6.4 多模态融合成为标配

未来的工业3D系统不会只有一个传感器。结构光提供高精度局部点云，ToF提供大范围深度框架，RGB提供纹理和语义——三层数据融合，才是解决复杂工业场景的终极答案。

七、总结：选3D相机，本质是在做一道约束优化题

如果你的核心诉求是…	优先考虑…
亚毫米级精度	线激光 > 结构光
实时全帧输出	ToF
最低系统成本	双目
强环境光/户外	双目 > 线激光
反光/吸光材质	线激光
最小系统体积	ToF > 结构光
无需额外运动机构	结构光 / ToF / 双目

最后一句忠告：

3D相机的技术指标表上写的精度，和你在产线上实际能稳定拿到的精度，中间隔着一个完整的标定验证体系。别信参数，信你现场重复测量100次的标准差。
