YOLOv11光伏板二极管异常目标检测数据集

📊 数据集基本信息

• 目标类别： [‘Diode anomaly’, ‘Hot Spots’, ‘Reverse polarity’]
• 中文类别：[‘二极管异常’, ‘热点’, ‘反向极性’]
• 训练集：31 张
• 验证集：9 张
• 测试集：5 张
• 总计：45 张

📄 data.yaml 配置信息

该数据集提供了data.yaml文件，内容如下：

train: ../train/images
val: ../valid/images
test: ../test/images

nc: 3
names: ['Diode anomaly', 'Hot Spots', 'Reverse polarity']

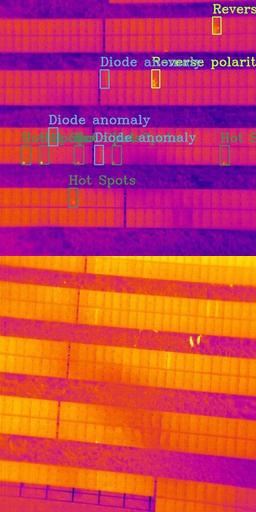

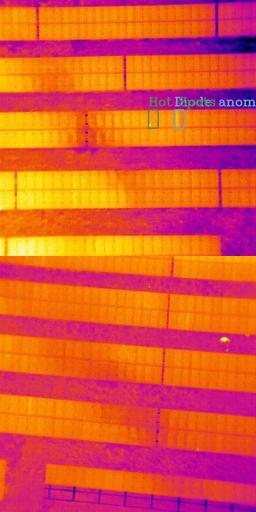

🖼️ 标注可视化

📝 数据集分析

YOLOv11光伏板二极管异常目标检测数据集

该数据集专注于光伏板中二极管相关缺陷的检测，通过热成像技术捕捉并标注了二极管异常、热点及反向极性等关键问题。其核心价值在于为光伏电站的智能化运维提供了高精度的目标检测基础，有助于及时发现潜在故障，保障光伏系统的稳定运行。

从数据分布来看，该数据集包含31张训练集图像、9张验证集图像和5张测试集图像，总计45张。训练集占比最大，能够充分覆盖各类缺陷场景；验证集和测试集比例适中，确保模型在不同阶段的评估具有代表性。整体分布合理，符合深度学习模型训练的需求。

该数据集的标注工作严谨细致，所有缺陷均通过热成像图中的精确框选完成，标注边界清晰，标签定义明确。标注人员严格遵循规范，确保了每类缺陷的识别准确性和一致性，为后续模型训练奠定了高质量的数据基础。

该数据集可广泛应用于光伏行业的设备巡检与故障诊断领域，尤其适用于大型光伏电站的自动化检测系统。通过结合无人机或机器人巡检技术，能够实现对光伏板的高效、精准检测，显著提升运维效率，降低人工成本，助力光伏产业的智能化升级。

YOLOv11训练步骤

一、环境安装

pip install ultralytics
# 依赖要求：Python≥3.8，PyTorch≥1.8。安装完成后可通过 `yolo checks` 验证环境。

二、数据集准备（YOLO格式）

1. 目录结构

数据集必须严格按以下结构组织：

dataset/
├── train/
│   ├── images/          # 训练图片（jpg/png）
│   └── labels/          # YOLO格式标注（txt）
├── val/
│   ├── images/
│   └── labels/
└── data.yaml            # 数据集配置文件

2. YOLO标注格式

每个 *.txt 文件对应一张图片，每行格式为：

class_id center_x center_y width height

所有数值均为相对于图片宽高的归一化值（0~1）。

3. data.yaml 配置文件

# data.yaml
path: ../dataset          # 数据集根目录（相对或绝对路径）
train: train/images       # 训练集图片路径
val: val/images           # 验证集图片路径
test: test/images         # 测试集图片路径（可选）

# 类别信息
nc: 2                     # 类别数量
names: ['class1', 'class2']  # 类别名称列表

三、模型选择

YOLO11 提供 5 种尺度，官方命名规则为 yolo11{n/s/m/l/x}.pt：

模型	参数量	适用场景
yolo11n	2.6M	边缘设备、速度优先
yolo11s	9.4M	平衡精度与速度
yolo11m	20.1M	常规GPU训练
yolo11l	25.3M	高精度需求
yolo11x	56.9M	极致精度、算力充足

四、模型训练

方式1：Python API（推荐）

创建 train.py：

from ultralytics import YOLO

def main():
    # 加载预训练模型（推荐：基于COCO预训练权重微调）
    model = YOLO("yolo11m.pt")

    # 训练参数
    train_params = {
        'data': 'data.yaml',           # 数据集配置文件
        'epochs': 100,                 # 训练轮次
        'imgsz': 640,                  # 输入图像尺寸
        'batch': 16,                   # 批次大小（根据显存调整）
        'device': '0',                 # GPU设备号，'cpu'表示CPU训练
        'workers': 8,                  # 数据加载线程数
        'optimizer': 'SGD',            # 优化器：SGD/Adam/AdamW
        'lr0': 0.01,                   # 初始学习率
        'patience': 50,                # 早停耐心值
        'save': True,                  # 保存模型
        'project': 'runs/train',       # 项目保存路径
        'name': 'exp',                 # 实验名称
        'single_cls': False,           # 单类别检测设为True
        'close_mosaic': 10,            # 最后N轮关闭马赛克增强
    }

    # 开始训练
    results = model.train(**train_params)

    # 输出最佳模型路径
    print(f"Best model saved at: {results.best}")

if __name__ == '__main__':
    main()

三种模型加载方式对比：

# 方式A：从YAML构建全新模型（从头训练，适合网络结构改进）
model = YOLO("yolo11m.yaml")

# 方式B：加载预训练权重（最常用，推荐）
model = YOLO("yolo11m.pt")

# 方式C：构建新模型并迁移预训练权重（改进网络后使用）
model = YOLO("yolo11m.yaml").load("yolo11m.pt")

方式2：命令行 CLI

# 基础训练
yolo detect train data=data.yaml model=yolo11m.pt epochs=100 imgsz=640 batch=16 device=0

# 多GPU训练
yolo detect train data=data.yaml model=yolo11m.pt epochs=100 device=0,1

# 从YAML+预训练权重训练
yolo detect train data=data.yaml model=yolo11m.yaml pretrained=yolo11m.pt epochs=100

五、关键训练参数说明

参数	说明	建议值
epochs	训练总轮次	100~300
imgsz	输入尺寸	640（标准）
batch	批次大小	8/16/32（根据显存）
device	训练设备	0（单GPU）、0,1（多GPU）、cpu、mps（Apple芯片）
workers	数据加载线程	8~16（Windows建议≤8）
optimizer	优化器	SGD（默认）、Adam、AdamW
lr0 / lrf	初始/最终学习率	0.01 / 0.01
momentum	SGD动量	0.937
weight_decay	权重衰减	0.0005
single_cls	单类别模式	True/False
resume	恢复中断训练	True（需指定last.pt）
amp	自动混合精度	True（默认开启，省显存）

六、模型验证

创建 val.py：

from ultralytics import YOLO

def main():
    # 加载训练好的最佳权重
    model = YOLO('runs/train/exp/weights/best.pt')

    # 验证
    metrics = model.val(
        data='data.yaml',
        split='val',              # 验证集：'val' 或 'test'
        imgsz=640,
        batch=16,
        iou=0.6,                  # NMS IoU阈值
        device='0',
        save_json=False,          # 是否保存COCO格式JSON
    )

    # 输出关键指标
    print(f"mAP50-95: {metrics.box.map}")   # mAP@0.5:0.95
    print(f"mAP50: {metrics.box.map50}")    # mAP@0.5
    print(f"mAP75: {metrics.box.map75}")    # mAP@0.75

if __name__ == '__main__':
    main()

CLI 方式：

yolo detect val model=runs/train/exp/weights/best.pt data=data.yaml

七、模型推理/预测

创建 predict.py：

from ultralytics import YOLO
import cv2

def main():
    model = YOLO('runs/train/exp/weights/best.pt')

    # 单张图片推理
    results = model.predict(
        source='test_images/',    # 图片路径、文件夹、URL或摄像头索引（0）
        imgsz=640,
        conf=0.25,                # 置信度阈值
        iou=0.45,                 # NMS IoU阈值
        device='0',
        save=True,                # 保存结果图
        show=False,               # 是否弹窗显示
    )

    # 遍历结果
    for result in results:
        boxes = result.boxes      # 检测框
        masks = result.masks      # 分割掩码（如使用分割模型）
        probs = result.probs      # 分类概率

        # 获取坐标、置信度、类别
        for box in boxes:
            x1, y1, x2, y2 = box.xyxy[0].tolist()
            conf = box.conf[0].item()
            cls = int(box.cls[0].item())
            print(f"Class: {cls}, Conf: {conf:.2f}, Box: [{x1:.1f}, {y1:.1f}, {x2:.1f}, {y2:.1f}]")

if __name__ == '__main__':
    main()

CLI 方式：

yolo detect predict model=runs/train/exp/weights/best.pt source=test_images/ save=True

## 数据集下载>     小郭AI日志

数据集

YOLOv11光伏板二极管异常目标检测数据集-45张-Solar-panel-anomalies-1.zip
https://pan.baidu.com/s/1uP8WReE_RhviENiu6cV9LA
提取码：ftee
