一、插件核心架构

这套插件一共分 4 层，完全对应你提供的脚本：

  1. 交互层：ScratchCardInput.cs —— 处理触摸 / 鼠标
  2. 数据层：BaseData / ImageData / SpriteRendererData / MeshRendererData —— 坐标→UV 计算
  3. 渲染层：ScratchCardRenderer.cs —— 往 RenderTexture 画刮痕
  4. 显示层：ScratchCard.cs + Shader —— 用 RT 做遮罩显示隐藏
  5. 辅助层：EraseProgress.cs —— 计算刮开百分比

二、核心原理

插件不修改 Sprite 原始 UV，而是：通过屏幕坐标 → 局部坐标 → 精确 UV 映射，在RenderTexture上绘制刮痕，再通过Shader 遮罩控制刮层显示 / 隐藏。

三、核心脚本逐行解析

1. ScratchCard.cs（总控制脚本）

作用： 插件的大脑，管理 RT、输入、渲染。关键代码：

csharp

运行

// 创建渲染纹理 RT
private void CreateRenderTexture()
{
    RenderTexture = new RenderTexture(..., renderTextureFormat);
    // 把 RT 传给 Shader 当遮罩
    SurfaceMaterial.SetTexture(Constants.MaskShader.MaskTexture, RenderTexture);
}

// 接收输入，调用渲染
private void TryScratchHole(Vector2 position, float pressure)
{
    cardRenderer.ScratchHole(position, pressure);
}

2. ScratchCardRenderer.cs（真正画刮痕的地方）

作用： 使用 CommandBuffer 往 RT 画四边形（刮痕）。关键代码：

csharp

运行

// 画一个刮痕（四边形）
public void ScratchHole(Vector2 position, float pressure = 1f)
{
    // 计算在 RT 上的矩形位置
    var positionRect = new Rect(...)

    // 设置 Mesh 顶点
    meshHole.vertices = new[]
    {
        new Vector3(positionRect.xMin, positionRect.yMax, 0),
        new Vector3(positionRect.xMax, positionRect.yMax, 0),
        ...
    };

    // 渲染到 RT
    commandBuffer.SetRenderTarget(scratchCard.RenderTarget);
    commandBuffer.DrawMesh(meshHole, ...);
    Graphics.ExecuteCommandBuffer(commandBuffer);
}

3. ScratchCardInput.cs（输入系统）

作用： 鼠标 / 触摸输入，支持新输入系统与旧输入系统。关键：

  • 不直接输出屏幕坐标
  • 输出纹理空间坐标（已经算好 UV 对应位置）

csharp

运行

private void Scratch()
{
    for (var i = 0; i < isScratching.Length; i++)
    {
        if (isScratching[i])
        {
            OnScratchHole?.Invoke(endInputData[i].Position, ...);
        }
    }
}

4. BaseData / ImageData / SpriteRendererData（UV 计算核心！）

这是你最关心的：坐标怎么转 UV？

核心算法：射线 + 重心坐标三角形映射

csharp

运行

// BaseData.cs
public virtual Vector2 GetScratchPosition(Vector2 position)
{
    var ray = Camera.ScreenPointToRay(position);
    if (plane.Raycast(ray, out enter))
    {
        var pointLocal = Surface.InverseTransformPoint(ray.GetPoint(enter));
        var uv = Triangle.GetUV(pointLocal); // 重心坐标算UV
        return Vector2.Scale(TextureSize, uv);
    }
}

Triangle.cs（重心坐标算法）

作用：无论形状是什么，都能算出精确 UV。这就是不规则 Sprite 也能精准刮擦的原因！

csharp

运行

public Vector2 GetUV(Vector3 point)
{
    var va = Vector3.Cross(v0 - v1, v0 - v2);
    var va1 = Vector3.Cross(distance1, distance2);
    ...
    var a1 = va1.magnitude / area * sign;
    var uv = uv0 * a1 + uv1 * a2 + uv2 * a3;
    return uv;
}

5. EraseProgress.cs（刮开进度计算）

作用： 读取 RenderTexture 像素，统计白色占比。

csharp

运行

private IEnumerator CalcProgress()
{
    var request = AsyncGPUReadback.RequestIntoNativeArray(...);
    yield return ...;

    for (var i = 0; i < pixelsBuffer.Length; i += bitsPerPixel)
    {
        progress += pixelsBuffer[i] / 255f;
    }
    progress /= 总像素数;
}

四、最重要问题：

修改 Sprite 形状（圆形 / 心形 / 不规则）还能正常涂抹

为什么能？

因为插件不依赖 Sprite 形状，不依赖碰撞体，不依赖矩形。它依赖的是：

1. UV 映射（Triangle 重心坐标）

ImageData / SpriteRendererData / MeshRendererData 都会计算精确 UV→ 只在纹理有效区域绘制

2. Shader 会自动处理透明通道

plaintext

涂层显示 = 原始涂层颜色 * 遮罩RTAlpha * Sprite原图Alpha

3. 即使是透明镂空图，刮擦也不会溢出

插件在 BaseData 层就把坐标限制在 UV (0~1) 内。

五、非遗剪纸互动涂抹效果核心算法

本章节仅聚焦涂抹擦除算法本身，UI、动画、控制逻辑均简化说明，完全结合插件源码与不规则剪纸形状的实际交互场景。

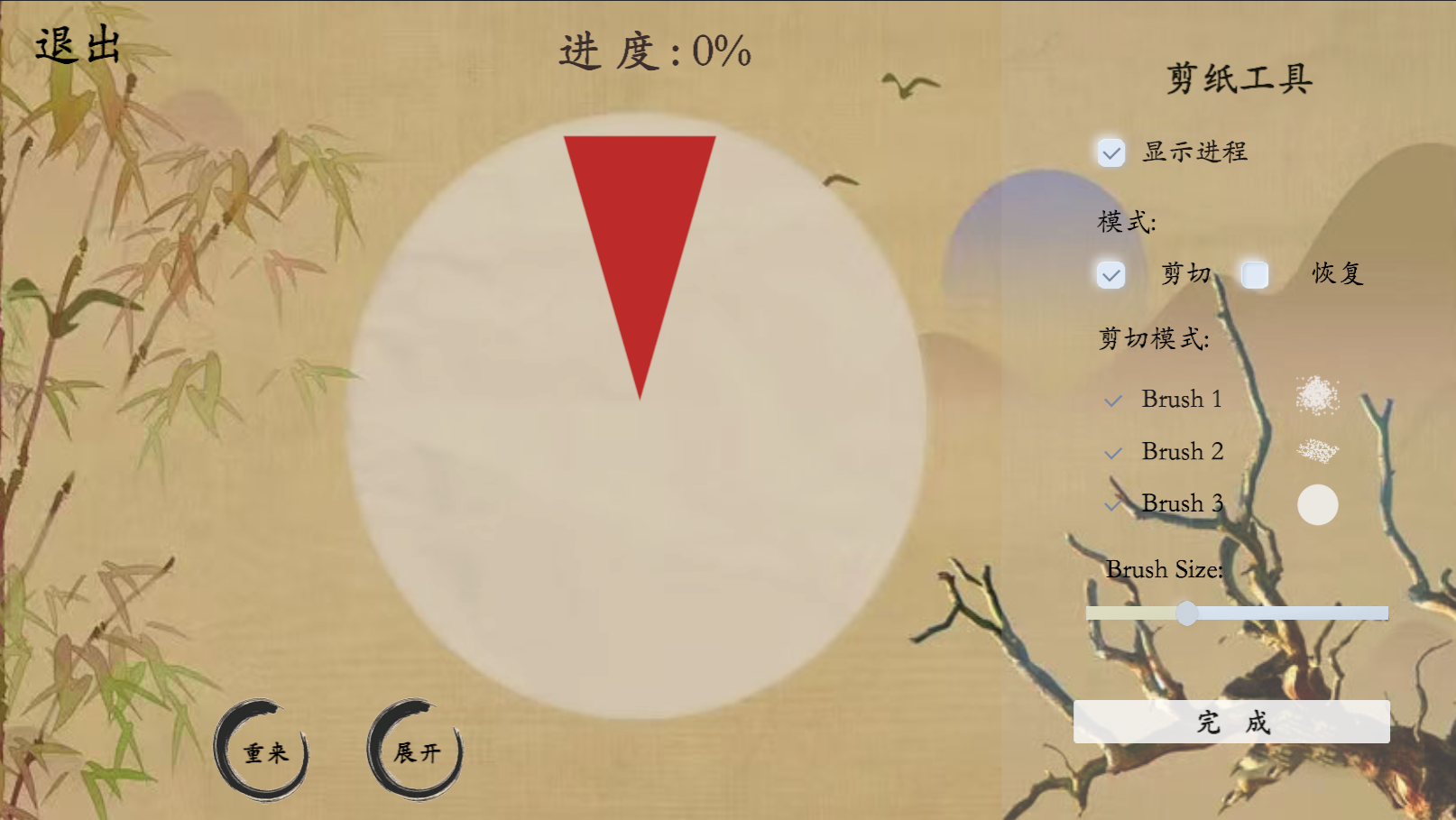

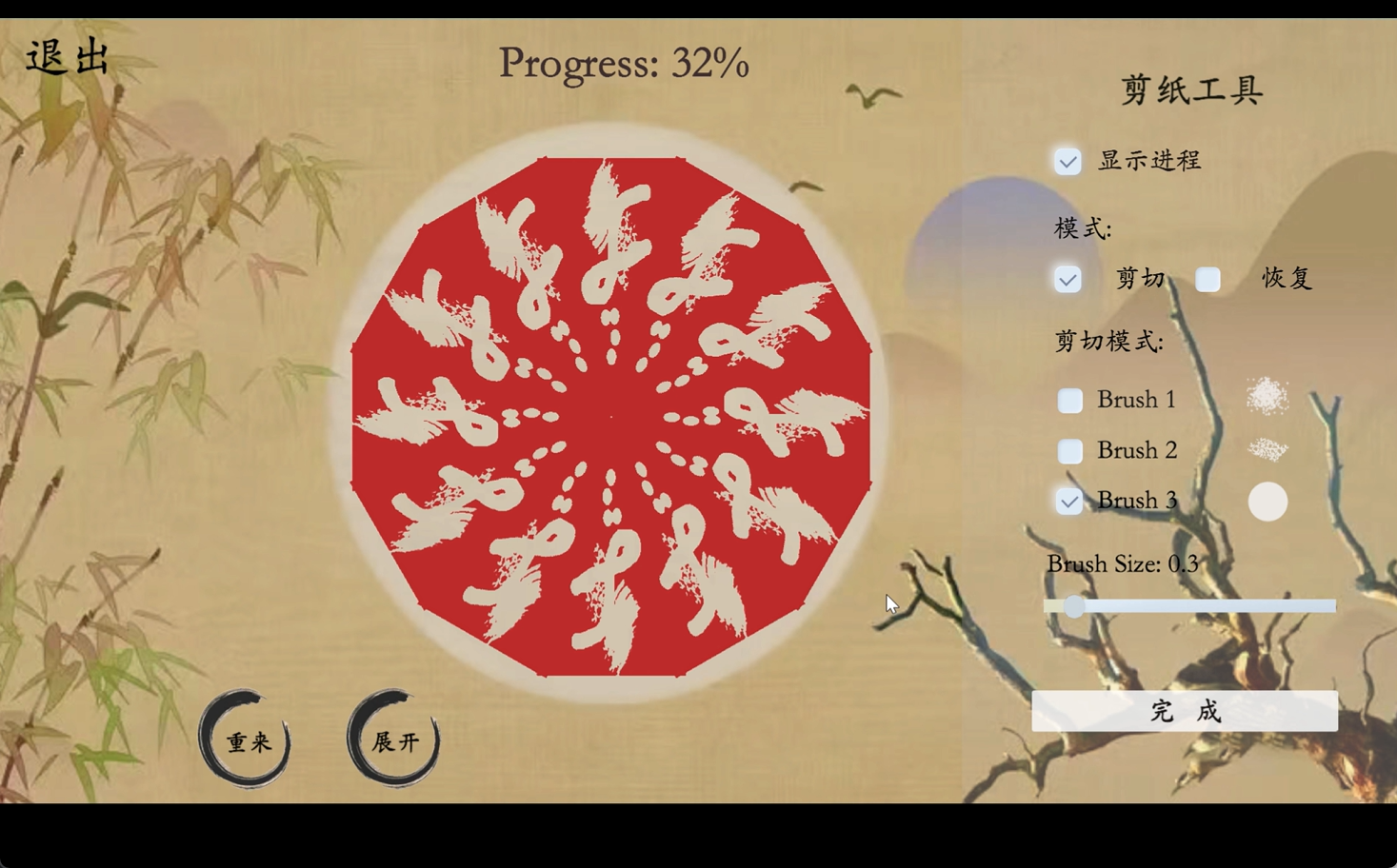

5.1 剪纸涂抹需求说明

  • 上层：白色剪纸遮罩（圆形 / 八边形等不规则 Sprite）
  • 下层：红色剪纸底图
  • 交互逻辑：手指涂抹 → 擦除遮罩 → 露出剪纸 → 达到进度触发展开
  • 核心要求：仅在剪纸形状内响应涂抹，透明区域不生效

5.2 涂抹算法整体流程

涂抹效果由插件 5 个核心脚本协同实现，标准执行链路：

plaintext

触摸输入 → 坐标转换 → UV 精确映射 → 刮痕绘制到 RT → Shader 遮罩混合显示

5.3 阶段一：触摸输入采集（ScratchCardInput.cs）

插件兼容新旧输入系统，获取屏幕坐标并进行射线遮挡检测，保证涂抹只在有效区域触发。

csharp

运行

// 核心：捕获触摸/鼠标，输出纹理空间坐标
private void SetInputData(int fingerId, Vector2 position, float pressure = 1f)
{
    // 射线检测：过滤剪纸外部透明区域误触
    if (CheckCanvasRaycasts && raycastController.IsBlock(position))
        return;

    // 坐标转换：屏幕坐标 → 纹理坐标
    scratchPosition = OnScratch(position);

    // 触发涂抹逻辑
    OnScratchHole?.Invoke(endInputData[i].Position, pressure);
}

作用：精准过滤无效区域触摸，只响应剪纸范围内的涂抹操作。

5.4 阶段二：坐标到 UV 精确映射（BaseData + ImageData + Triangle）

这是不规则剪纸能精准涂抹的核心算法，也是整套方案的关键。

（1）坐标转换逻辑（BaseData.cs）

屏幕坐标 → 局部坐标 → 标准 UV 坐标

csharp

运行

public virtual Vector2 GetScratchPosition(Vector2 position)
{
    var ray = Camera.ScreenPointToRay(position);
    if (plane.Raycast(ray, out var enter))
    {
        // 世界坐标转局部坐标
        var pointLocal = Surface.InverseTransformPoint(ray.GetPoint(enter));
        // 重心坐标算法计算精确UV
        var uv = Triangle.GetUV(pointLocal);
        // 输出纹理像素位置
        return Vector2.Scale(TextureSize, uv);
    }
    return Vector2.zero;
}

（2）不规则形状 UV 计算（Triangle.cs）

采用三角形重心坐标算法，不依赖碰撞体、不限制矩形，支持任意形状 Sprite。

csharp

运行

public Vector2 GetUV(Vector3 point)
{
    // 计算重心权重
    var va = Vector3.Cross(v0 - v1, v0 - v2);
    var va1 = Vector3.Cross(distance1, distance2);
    var area = va.magnitude;

    var a1 = va1.magnitude / area * sign;
    var a2 = va2.magnitude / area * sign;
    var a3 = va3.magnitude / area * sign;

    // 输出最终UV
    return uv0 * a1 + uv1 * a2 + uv2 * a3;
}

结论：无论剪纸是圆形、八边形、心形或复杂镂空，UV 映射均准确，涂抹不溢出、不错位。

5.5 阶段三：刮痕绘制到 RenderTexture（ScratchCardRenderer.cs）

插件使用 CommandBuffer 高性能渲染，将笔刷痕迹实时绘制到遮罩纹理（RT）。

csharp

运行

// 涂抹单个刮痕（核心方法）
public void ScratchHole(Vector2 position, float pressure = 1f)
{
    // 1. 计算笔刷在RT上的绘制区域
    var positionRect = new Rect(
        (position.x - brushSize * pressure) / textureWidth,
        (position.y - brushSize * pressure) / textureHeight,
        ...);

    // 2. 构建笔刷四边形Mesh
    meshHole.vertices = new[]
    {
        new Vector3(positionRect.xMin, positionRect.yMax, 0),
        new Vector3(positionRect.xMax, positionRect.yMax, 0),
        new Vector3(positionRect.xMax, positionRect.yMin, 0),
        new Vector3(positionRect.xMin, positionRect.yMin, 0)
    };

    // 3. 渲染到遮罩纹理RT
    commandBuffer.SetRenderTarget(scratchCard.RenderTarget);
    commandBuffer.DrawMesh(meshHole, Matrix4x4.identity, scratchCard.BrushMaterial);
    Graphics.ExecuteCommandBuffer(commandBuffer);
}

作用：RT 白色 = 已刮开，RT 黑色 = 未刮开，用遮罩记录所有涂抹痕迹。

5.6 阶段四：Shader 遮罩混合（最终显示效果）

插件内置 Shader 对两层纹理做透明度混合：

  • 上层：剪纸白色遮罩
  • 下层：RT 涂抹遮罩

plaintext

最终透明度 = 剪纸遮罩Alpha × RT遮罩Alpha
  • RT 白色 → 透明度为 0 → 露出下层剪纸
  • RT 黑色 → 透明度为 1 → 显示白色遮罩实现直观的 “涂抹即擦除” 视觉效果。

5.7 阶段五：涂抹进度计算（EraseProgress.cs）

通过 AsyncGPUReadback 异步读取 RT 像素，统计刮开区域占比，得到涂抹进度。

csharp

运行

private IEnumerator CalcProgress()
{
    // 异步读取RT像素数据
    var request = AsyncGPUReadback.RequestIntoNativeArray(ref pixelsBuffer, card.RenderTexture);
    yield return new WaitUntil(() => request.done);

    // 统计已刮开（白色）像素占比
    for (var i = 0; i < pixelsBuffer.Length; i += bitsPerPixel)
    {
        progress += pixelsBuffer[i] / 255f;
    }
    // 计算最终进度百分比
    progress /= 总像素数;
}
# unity # 游戏引擎
