摘要：本文面向零售收银、仓储物流与工业产线等场景，构建一套基于深度学习的条形码/二维码检测桌面系统，重点解决小目标密集、反光遮挡、运动模糊与视角畸变下的稳定定位问题。系统提供可下载的数据与代码资源，前端采用 PySide6/Qt 实现统一交互，支持图片/视频/本地摄像头多源输入，并在批量与视频流程中提供处理进度条与用时显示，便于实时评估吞吐与延迟。检测结果支持CSV 一键导出与记录高亮定位，同时可将带框结果按时间戳归档实现一键导出（单帧 PNG / 多帧 AVI），满足复查与追溯需求。数据与账户信息采用 SQLite 本地入库管理，提供**登录/注册（可跳过）的入口与会话生效范围控制，在保证体验的同时兼顾本地安全。算法侧覆盖 YOLOv5–YOLOv12（共 8 种），支持模型选择/权重加载（.pt 热切换）**并同步刷新类别与可视化配色，统一对比 mAP、F1、PR 与训练曲线等指标，形成面向部署决策的量化结论；文末提供完整工程与数据集下载链接。

功能效果展示视频：热门实战｜《基于深度学习的条形码二维码检测系统》YOLOv12-v8多版本合集：附论文/源码/PPT/数据集，支持图片/视频/摄像头输入、可视化界面、结果导出与权重切换

➷点击跳转至文末所有涉及的完整代码文件下载页☇

---

1. 系统功能与效果

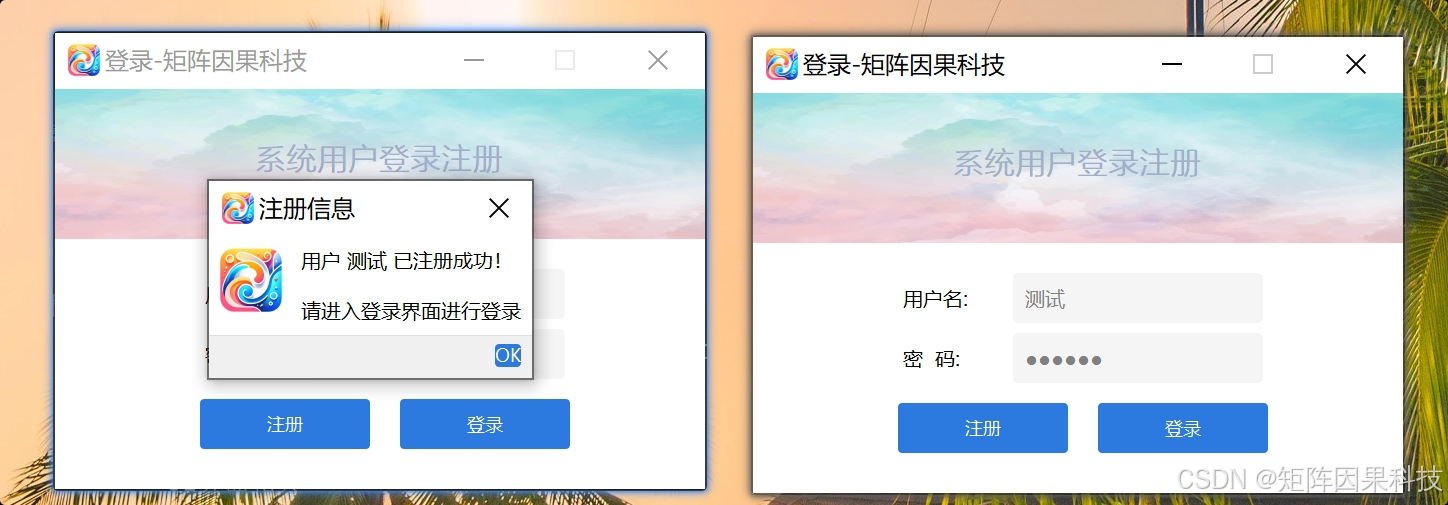

（1）系统提供登录、注册与跳过三种入口，用户可按需选择进入方式，登录会话在本次运行周期内生效并用于关联个性化设置与历史记录。进入主界面后，导航动线清晰，通常从概览出发逐步进入图片检测并完成模型选择与结果导出。账户与记录以本地 SQLite 方式统一管理，配合口令校验与一次性跳过机制，在保障体验的同时兼顾基本安全边界。

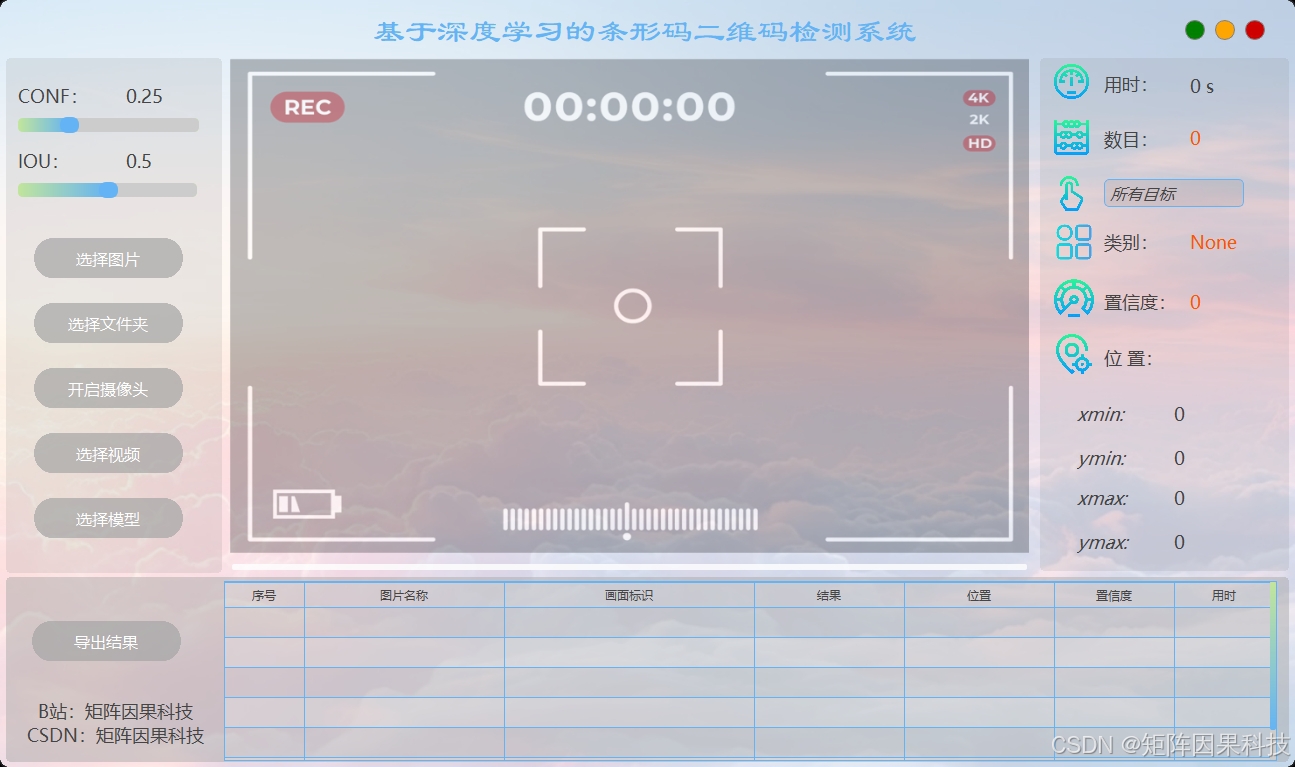

（2）功能概况围绕“导入—检测—回看—导出”闭环展开，主界面采用直观的区域化布局，便于在同一屏内完成数据源切换、参数调节与结果查看。系统会在底部展示检测记录与处理进度，支持按时间顺序快速定位最近一次任务，并可通过表格高亮实现从记录到可视化结果的联动回看。整体交互强调低学习成本与可追溯性，避免用户在多窗口间频繁跳转。

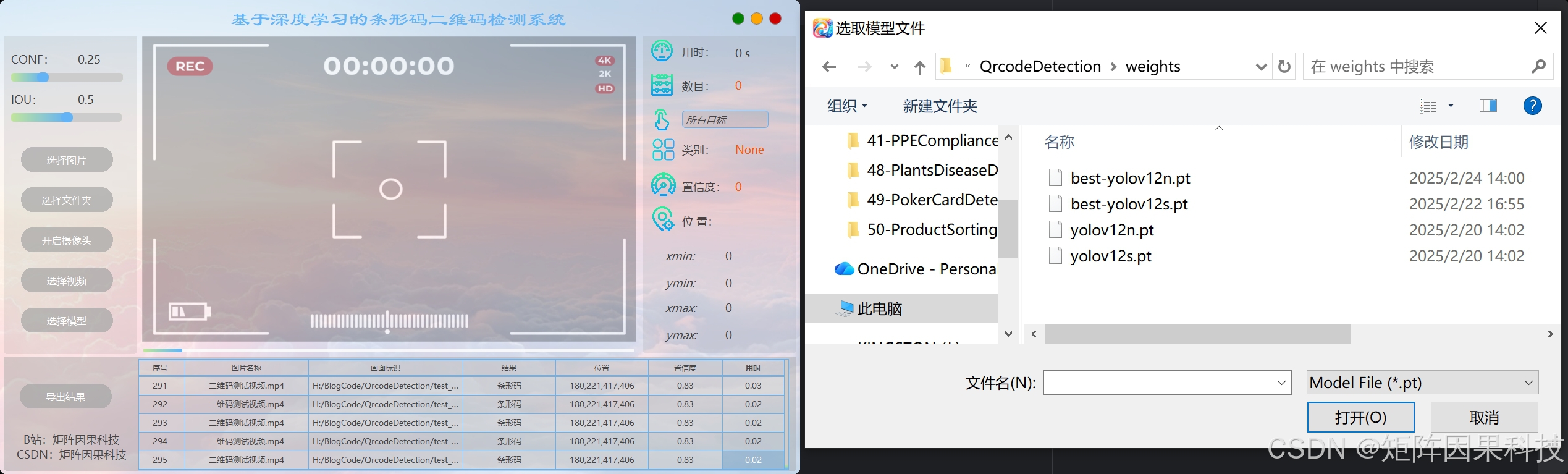

（3）选择模型时，用户只需选取本地权重文件即可切换当前 YOLO 检测器，并在界面中同步刷新类别名称、颜色映射与结果展示逻辑。系统支持在不重启的情况下完成权重热切换，便于在不同精度与速度配置间快速对比。常用配置与主题样式会在本地持久化保存，使得不同用户或不同场景下的偏好能够被稳定复用。

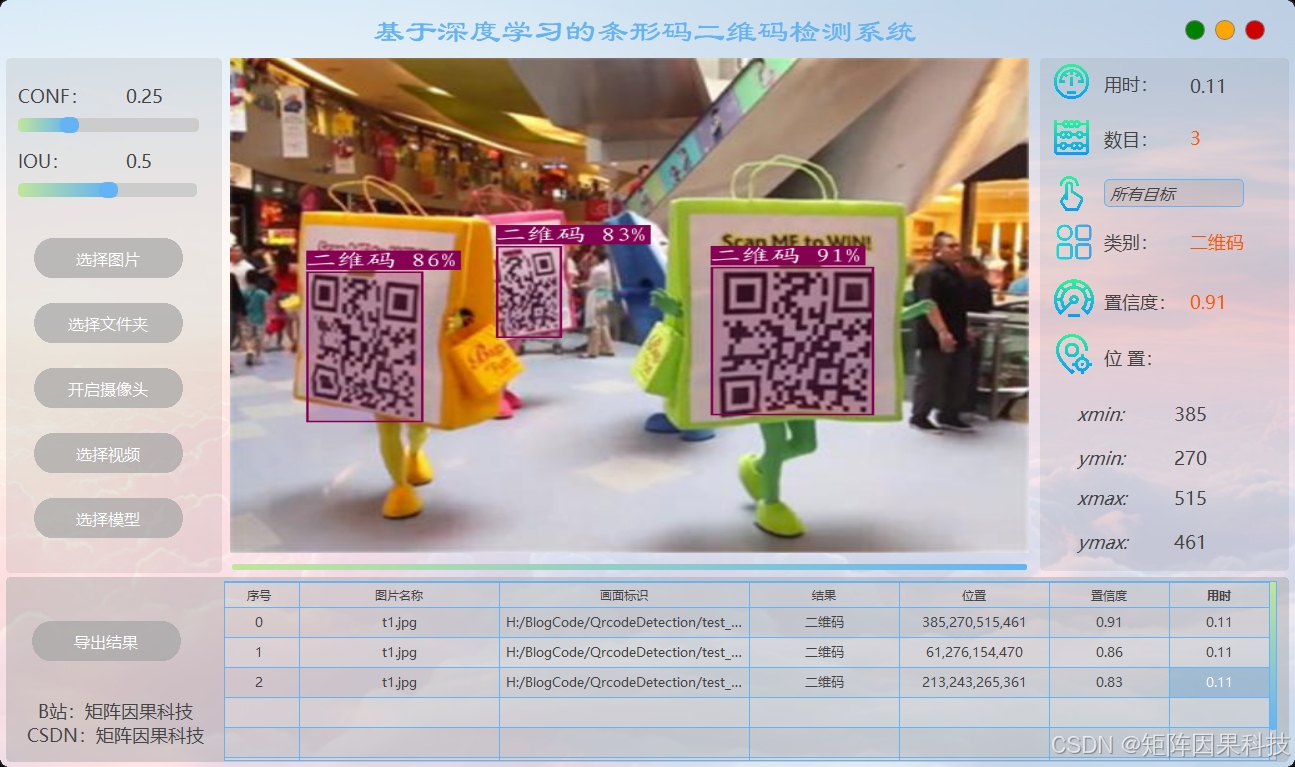

（4）图片检测支持单张导入与连续浏览，推理完成后在主显示区叠加目标框，直观呈现类别名与置信度，并保持与右侧详情区的信息一致。用户可调节置信度与 IoU 阈值来抑制误检或减少漏检，同时支持对某一目标进行选择与高亮，便于在密集或小目标场景下进行核对。检测结果会同步写入记录区，方便在多次实验中快速横向比较。

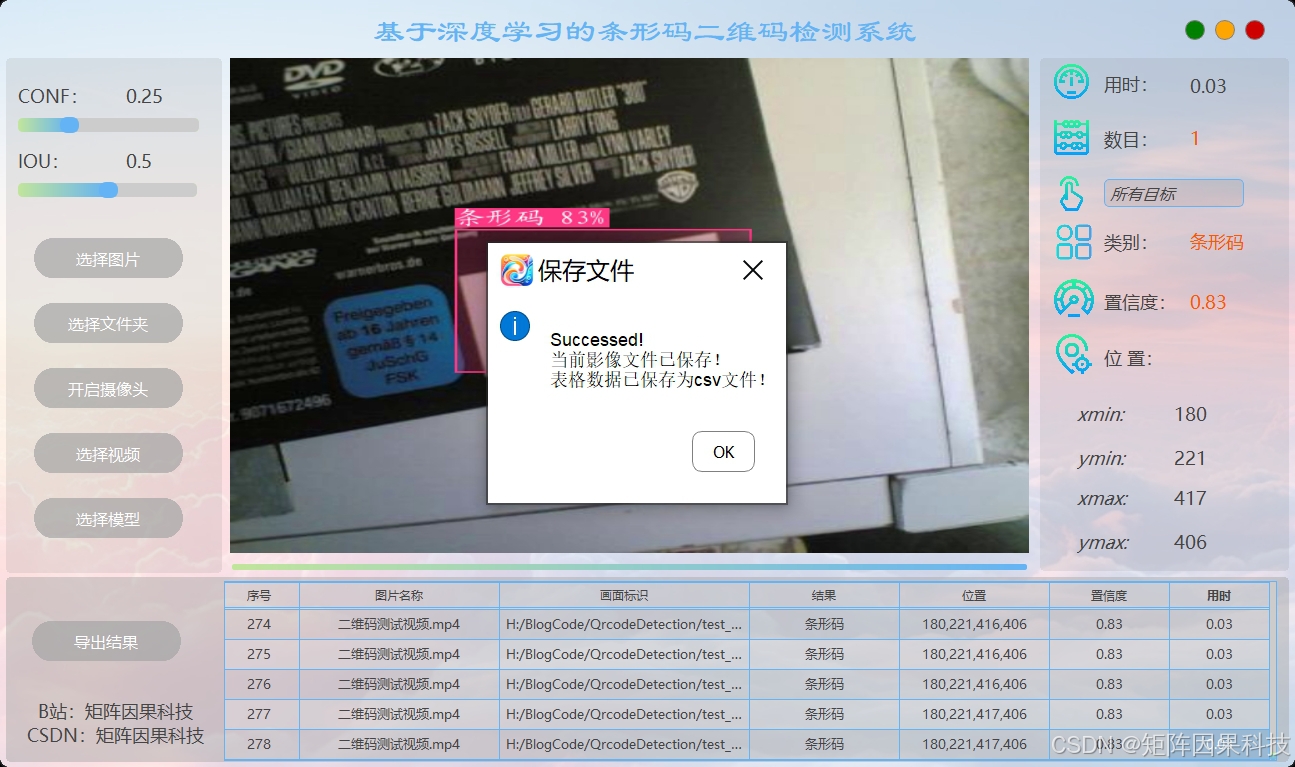

（5）文件保存强调统一归档与批量管理，系统默认采用时间戳命名策略，避免覆盖并提升溯源效率。检测结果既可导出为 CSV 便于统计分析，也可一键导出带框结果，单帧保存为 PNG，批量或连续结果可按任务归档保存。配合记录高亮与按文件名快速定位能力，用户能够在导出后迅速回查对应输入与检测参数，形成闭环复现。

---

2. 绪论

2.1 研究背景及意义

在工业自动化、仓储物流与零售结算等场景中，条形码与二维码作为低成本、高兼容性的载体，承担着“物理世界到信息系统”的关键入口，其定位与读取的鲁棒性直接影响产线节拍与业务闭环的可靠性。1 传统基于梯度、投影或形态学的定位方法对光照、反光、模糊与复杂背景较为敏感，且在多码共存、遮挡与透视畸变条件下往往需要大量经验规则，难以在跨设备、跨场景的工程落地中保持一致性。1

近年来，深度学习目标检测与分割方法在特征表达与端到端优化方面优势突出，使得条码/二维码的“先定位、再矫正、后解码”流程能够以更稳定的方式融入在线检测系统。4 与此同时，移动端与边缘端部署对实时性提出了更严格的约束，既要求毫秒级推理与可控的资源占用，也要求结果可解释、可追溯，便于一线人员复核与回放。7 因此，构建“算法评测充分、桌面端交互友好、数据与结果可追溯”的条形码二维码检测系统，不仅具有明确的工程价值，也为复杂场景下的视觉识别应用提供可复用的系统范式。7

2.2 国内外研究现状

面向真实生产与消费级拍摄环境，条形码/二维码检测通常面临目标形态差异显著（细长一维码与方形二维码并存）、尺度跨度大、反光与低对比、运动模糊、密集遮挡以及背景纹理干扰等难点，这些因素会共同放大定位误差并进一步影响后续解码成功率。1 针对上述痛点，研究工作逐步从手工特征与规则走向深度网络：较早的思路是用卷积神经网络检测二维码局部结构以完成定位与分割，从而提升复杂背景下的鲁棒性。3

在条码专用检测方面，语义分割范式因其对“细长目标”“小目标”更友好而被频繁采用：Zharkov 等提出的通用条码检测器基于分割实现多类型条码统一检测，并在 ArTe-Lab 1D Medium Barcode 数据集上报告了 0.995 的检测率。4 针对超高分辨率图像带来的吞吐压力，Quenum 等提出面向 UHR 图像的快速检测方法，报告 16 ms 的延迟并在 mAP 上相对 YOLOv4 提升 5.5%，强调了速度与精度兼顾对在线系统的意义。5 在边缘端部署方向，Vezzali 等提出超轻量分割网络 BaFaLo，并在 Raspberry Pi 3B+ 单核 CPU 上达到 57.62 ms/帧，展示了“可在低功耗 CPU 实时运行”的工程可行性。7 同时，公开基准与对比研究也在完善，Kamnardsiri 等构建 InventBar 与 ParcelBar 两个 1D 条码检测基准数据集，并系统比较多种深度网络方案，为方法选型与可复现实验提供了支撑。6

方法名称	范式/家族	数据集/场景	关键改进技术	优势与局限性	关键指标（可追溯）	适用场景/对应难点	引用
Universal Barcode Detector	分割（条码专用）	ArTe-Lab 1D Medium	以语义分割统一检测多类型条码	对细长/小条码友好；需分割后处理与矫正配合	检测率 0.995	细长目标、小目标、多类型条码	4
UHR Barcode Detection	检测（条码专用）	超高分辨率图像	面向 UHR 的速度优化与精度权衡	强调吞吐；对数据分布依赖较强	16 ms 延迟；mAP 相对 YOLOv4 +5.5%	UHR 采集、实时性强、吞吐瓶颈	5
BaFaLo	分割（边缘端）	BarBeR；树莓派 CPU	双分支结构（局部+全局）与低分辨率适配	极致轻量；精度略受限	57.62 ms/帧（RPi 3B+ 单核）	低功耗边缘端、弱算力实时	7
FCOS	Anchor-free 单阶段	COCO	像素级预测替代 anchor 设计	框架简洁；对极端长宽比仍需工程调参	44.7% AP（ResNeXt-101）	复杂背景、尺度变化、减少超参敏感	12
EfficientDet	单阶段（高效）	COCO test-dev	BiFPN 与复合缩放	效率优；模型选择与部署链路较复杂	D7：55.1 AP；77M 参数	资源受限下追求高精度/高效率	13
RT-DETR	Transformer 端到端	COCO	高效混合编码器与查询选择	NMS-free；算力与显存占用需权衡	R50：53.1% AP；108 FPS（T4）	端到端推理、减少后处理带来的抖动	15
YOLOv6	YOLO 单阶段（工业）	COCO	工业部署导向的结构/量化/优化整合	部署友好；需结合任务做再训练与阈值调优	v6-S：43.5% AP；495 FPS（T4）	工业在线检测、实时吞吐与稳定性	17
YOLOv12	YOLO（注意力增强）	COCO	注意力中心化架构以兼顾速度与精度	精度-延迟权衡更优；实现与部署需匹配生态	v12-N：40.6% mAP；1.64 ms（T4）	高频实时检测、对延迟敏感的闭环系统	[19]

从更广义的目标检测技术演进看，两阶段方法以候选框机制获得更强的精度上限，例如 Faster R-CNN 通过 RPN 将候选生成并入网络并报告约 5 FPS 的速度，为“精度优先”任务提供了基线。9 单阶段方法则强调端到端吞吐，SSD 通过多尺度默认框实现 58 FPS 级别的实时检测，适合对速度敏感的在线系统。10 为缓解一阶段检测的前景-背景不均衡问题，RetinaNet 提出 Focal Loss 以聚焦困难样本，推动单阶段精度逼近乃至超过传统两阶段范式。11 与之并行，Anchor-free 与解耦头、多尺度融合等结构策略不断成熟，使得在小目标、密集目标与长尾类别分布下的训练与收敛更稳定。12

在 YOLO 系列与部署趋势方面，YOLO 从早期“一次前向同时回归类别与位置”的思想出发奠定了实时检测的工程基础。8 面向工业应用，YOLOv6 系统整合网络设计、训练策略与量化优化以适配多硬件平台，并给出了不同尺度模型的速度-精度对比结果。17 在追求更优的实时性能上限时，YOLOv7 通过可训练的 bag-of-freebies 等策略在 30 FPS 以上区间报告 56.8% AP，体现了“在不增加推理代价下榨取训练增益”的思路。18 最新工作进一步将注意力机制引入实时检测的核心路径，YOLOv12 报告 v12-N 在 T4 上 1.64 ms 延迟与 40.6% mAP，并在与其他实时检测器对比中展示了更具竞争力的权衡曲线。[19] 对于条形码/二维码这类对“定位稳定性、低延迟与可解释回放”敏感的任务，上述演进意味着我们可以在统一框架下，通过不同规模模型实现从边缘端到桌面端的可迁移部署。7

系统层面的研究也在向“可视化、可追溯与闭环反馈”演进：一方面，端到端检测与 NMS-free 框架（如 RT-DETR）减少了后处理带来的时延与结果抖动，更利于与解码、质检规则以及业务系统做稳定对接。15 另一方面，工程实现强调批量导出、记录管理与快速复核，将检测框、置信度、时间戳与输入源信息形成链式证据，便于复盘误检漏检并反哺数据迭代。6 此外，二维码生态也在持续演进，面向移动端的 QR 检测与解码模块逐步引入深度模型与增强策略，为复杂场景下的实用化提供了可借鉴的工程路径。2

2.3 要解决的问题及其方案

围绕“基于深度学习的条形码二维码检测系统”这一目标，本文主要需要解决以下问题：（1）检测准确性与实时性的统一：在反光、模糊、遮挡与密集多码条件下保持高召回，同时满足在线处理的低延迟要求；（2）场景适应性与泛化能力：跨相机、跨分辨率、跨背景纹理的稳定检测，以及对长宽比极端目标与小目标的鲁棒定位；（3）桌面端交互的直观性与功能完整性：将检测、阈值调参、目标高亮、结果复核与导出形成顺滑闭环；（4）数据处理效率与存储安全性：支持批量输入与结果留痕，确保本地数据可追溯且权限边界清晰。

针对上述问题，本文给出对应方案：（1）以 YOLO 系列模型为主线组织训练与推理，并在 YOLOv5 至 YOLOv12 的多模型对比中选择更契合“速度-精度”约束的部署版本，同时结合任务特性优化阈值与后处理策略；（2）通过统一输入尺度与针对反光、模糊、透视畸变的增强策略提升泛化，并在条码专用数据与公开基准上做一致性评测；（3）以前端桌面端为载体，将图片、视频与摄像头三类输入纳入统一交互范式，提供可视化叠框、进度反馈、目标筛选与一键导出；（4）以本地结构化存储与时间戳命名的归档策略组织检测记录、统计结果与导出文件，形成便于审计与复盘的数据闭环。

2.4 博文贡献与组织结构

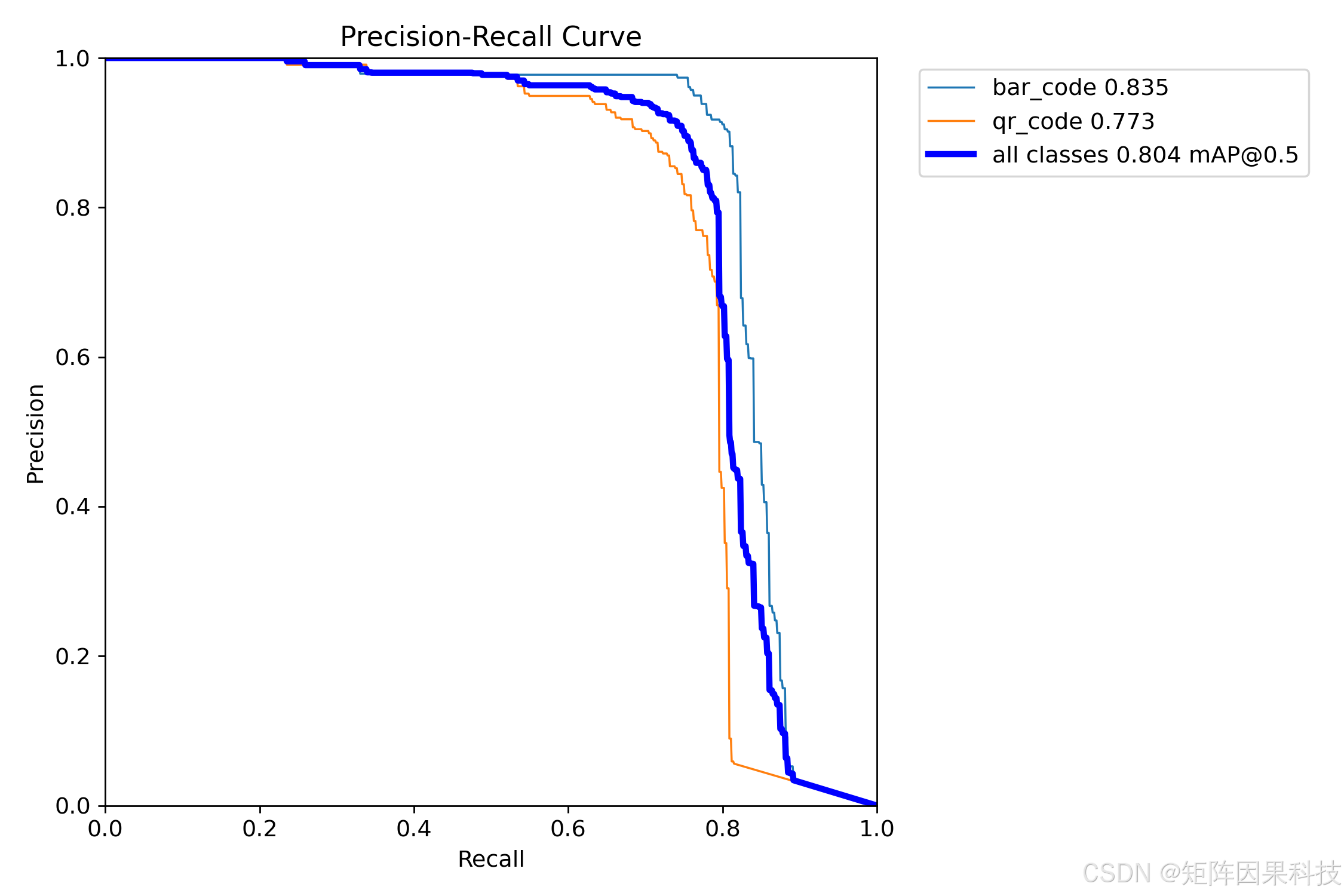

本文的主要贡献体现在：（1）结合条形码/二维码检测的任务难点，对条码专用分割方法、UHR 快速检测、边缘端轻量化网络以及通用检测器的范式与权衡进行系统化梳理，并给出面向工程落地的选型依据；（2）围绕 YOLOv5 至 YOLOv12 的训练、推理与对比评测建立统一流程，采用 mAP、F1、PR 曲线与训练收敛曲线等指标刻画不同模型在本任务上的结构性差异；（3）以桌面端交互为核心，将多源输入、参数联动、结果可视化、批量导出与本地留痕串联为完整系统体验，强调可追溯与可复核；（4）形成可复用的数据处理与实验记录规范，为后续扩展到更多编码制式与更多部署形态提供工程基础。

后续章节组织如下：第 3 章介绍数据集来源、标注规范、划分与增强策略；第 4 章给出以 YOLOv12 为主线的模型原理与关键设计要点，并解释其与条码检测难点的对应关系；第 5 章汇报 YOLOv5 至 YOLOv12 的对比实验结果并进行误检漏检分析；第 6 章从分层架构角度描述桌面端检测系统的设计与实现流程，并给出关键流程图与框图；第 7 章总结全文并讨论模型侧、系统侧与数据侧的未来改进方向。

---

3. 数据集处理

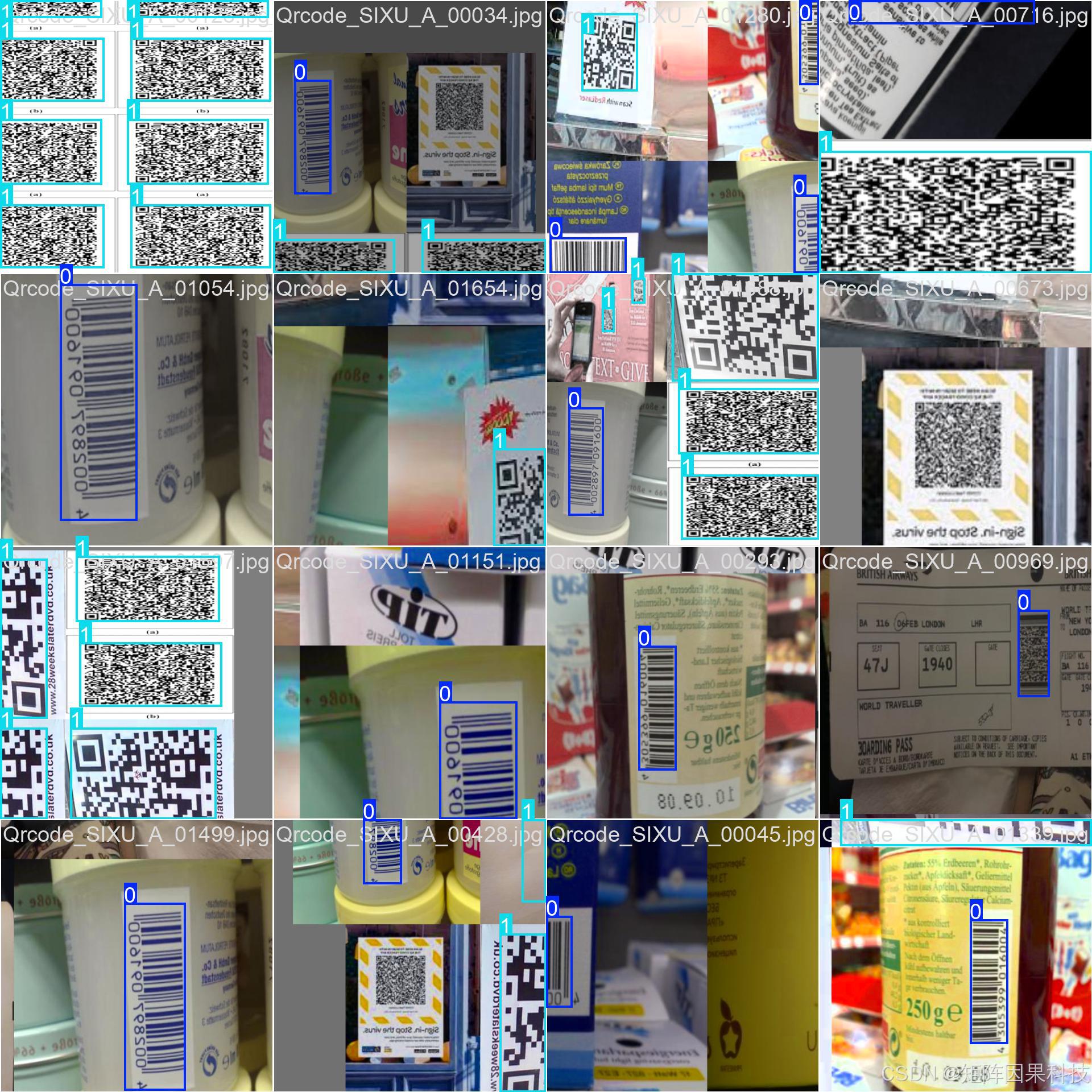

本系统的数据集面向条形码与二维码在真实拍摄条件下的稳健定位，整体共包含 2497 张高质量图像，其中 1748 张用于训练、499 张用于验证、250 张用于测试。结合你提供的训练样例可视化可以看到，图像来源覆盖商品包装、票据纸张、屏幕展示与室外标牌等多类背景，同一画面中多码共存较为常见，同时伴随反光高光、倾斜透视、局部遮挡与轻度模糊等干扰因素，这些因素会直接抬高检测器在小目标召回、长宽比极端目标定位以及密集场景抑制误检方面的难度，因此数据集在采集与筛选阶段强调“复杂条件下仍可清晰标注”的可用性，以支撑后续跨模型对比的稳定结论。

标注采用目标检测的矩形框对码区域进行外接框标注，并以两类目标统一建模：bar_code 对应“条形码”，qr_code 对应“二维码”，该中英文映射不仅用于训练时的类别一致性，也用于桌面端结果展示与导出报表的可读性。为保证训练与部署侧的输入一致性，数据在进入模型前会进行统一尺度化处理（保持长宽比的缩放与填充），推理阶段再将预测框坐标还原到原图坐标系，从而确保界面叠框、CSV 记录与导出的带框图片在像素层面可对齐、可复核；同时在数据预处理环节对异常标注进行约束检查（如越界框、极小框与重复框），以减少噪声标签对收敛与阈值选择的干扰。标签及其对应中文名如下：

Chinese_name = {'bar_code': "条形码", 'qr_code': "二维码"}

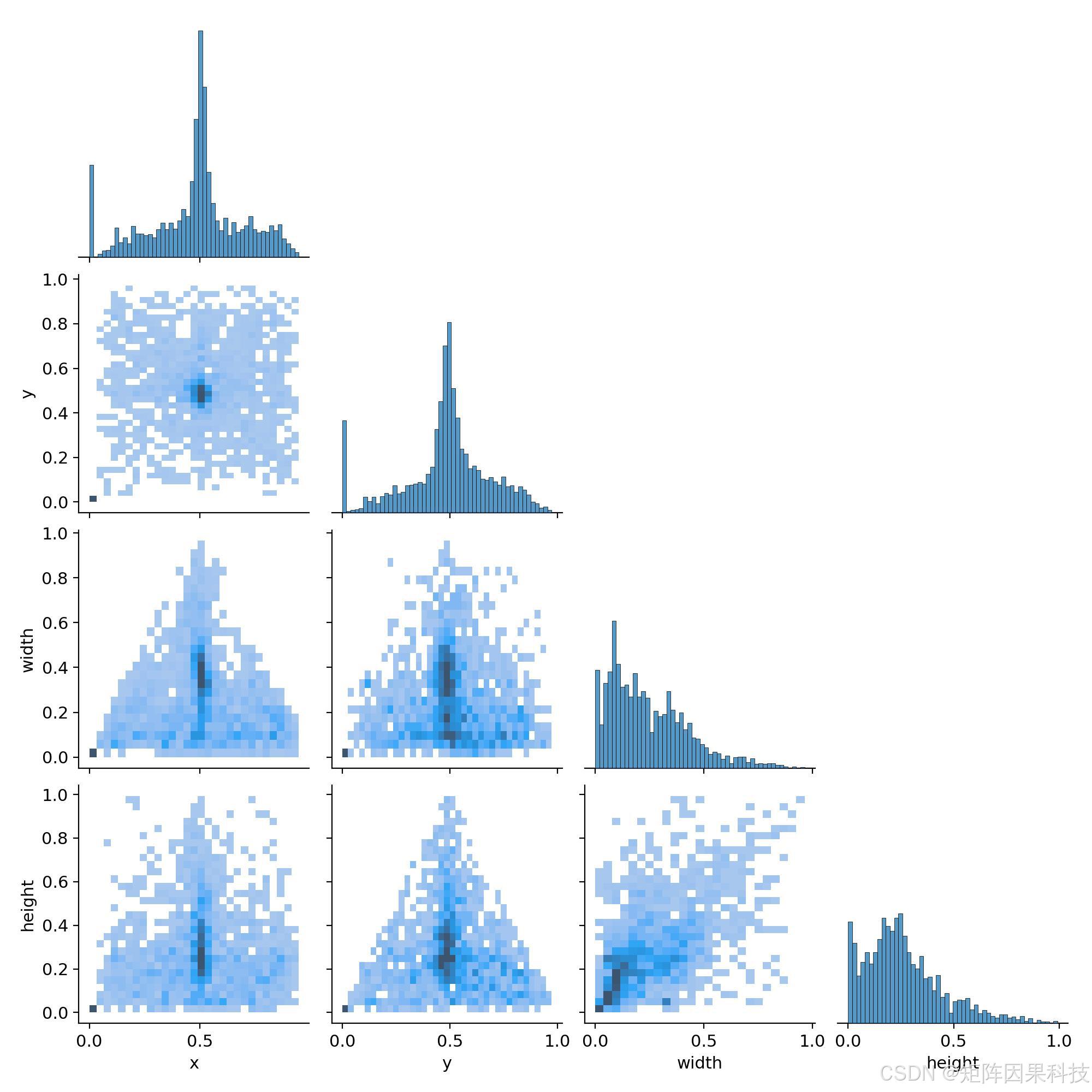

从标签分布统计图可以观察到，目标中心点在图像中部区域更为密集但仍覆盖全图，说明数据既包含“主体居中”的常规构图，也保留了边缘位置与截断情形；宽高分布呈现明显的长尾与形态差异，细长目标占比更高，符合条形码在真实场景中常以窄条形出现的先验，而二维码则更多表现为近方形的中等尺度目标。基于这一分布特性，本文在训练阶段更关注对尺度变化与透视畸变的鲁棒性提升，并通过面向反光、模糊与密集场景的增强策略（如亮度对比度扰动、随机仿射/透视、模糊与压缩失真等）扩展数据覆盖范围，使模型在验证与测试集上能够更稳定地兼顾 Precision 与 Recall，进而为后续多模型的 mAP、F1 与 PR 曲线对比提供可靠的数据基础。

---

4. 模型原理与设计

本文以 YOLOv12 为主线完成条形码/二维码的统一检测建模，核心思路是将“条码区域定位”抽象为单阶段密集预测问题：网络对输入图像进行多尺度特征提取与融合后，在若干尺度特征图上同时回归边界框与类别置信度。针对本任务中“细长条形码长宽比极端、二维码近方形且常为小目标、反光与模糊导致边缘纹理弱化”的特点，YOLOv12 的设计更强调全局上下文与局部纹理的协同表征，使网络既能在复杂背景下抑制类似纹理的误检，也能在尺度变化与遮挡条件下维持稳定召回。推理输出通常采用中心点参数化形式 $(c_x,c_y,w,h)$，并可还原为像素坐标框：$x_{\min }=c_x-\frac{w}{2},,y_{\min }=c_y-\frac{h}{2},,x_{\max }=c_x+\frac{w}{2},,y_{\max }=c_y+\frac{h}{2}$，从而与桌面端叠框绘制与 CSV 记录保持一致。

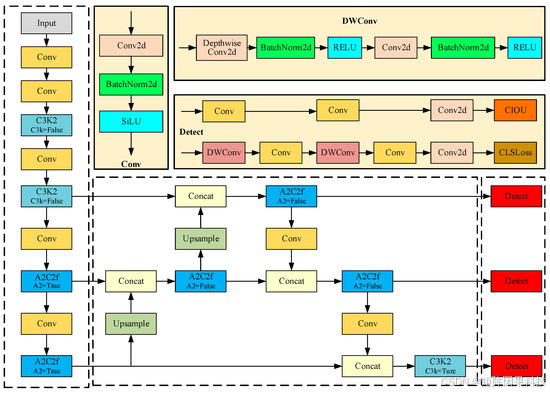

在结构层面，YOLOv12 保留了“Backbone–Neck–Head”的主干拓扑，但在特征提取阶段引入注意力中心化的模块以增强长程依赖建模能力。其关键点之一是 Area Attention：将特征图 $X\in {\mathbb{R}}^{H\times W\times C}$ 划分为若干等大小区域 $X_r$（实践中常取 4 个区域并沿水平或垂直方向切分），在区域内部进行自注意力计算以降低全局自注意力的计算与访存开销。对任一区域 $r$，令 $Q_r=X_r{W}_Q,K_r=X_r{W}_K,V_r=X_r{W}_V$，则区域注意力输出为
$$Y_r=\mathrm{softmax}!\left(\frac{Q_r{K}_r^{\top }}{\sqrt{d}}\right)V_r,$$
最终将各区域结果拼接回原空间得到 $Y$；为弥补“去显式位置编码”后潜在的位置信息缺失，模型还可通过 $7\times 7$ 深度可分离卷积作为“position perceiver”注入隐式位置信息，其典型形式可写为 $Z={\mathrm{DWConv}}_{7\times 7}(Y)$ 并与残差分支融合。中间的 Neck 采用多尺度特征融合（常见为 FPN/PAN 思路）以同时照顾小目标与大目标，Head 侧通常采用解耦头将分类与回归分支分离，降低梯度耦合对收敛的不利影响，更适合条形码这类“背景纹理干扰强但几何形态稳定”的目标。网络整体架构图如下图所示，供读者直接下载参考：

损失函数方面，本文将检测学习拆为定位回归与类别判别两部分：定位端以 IoU 系列损失为主以提高框的几何一致性，类别端以二元交叉熵为基础并可引入难例重加权以提升复杂背景下的判别能力。对预测框 $B$ 与真实框 $B^{gt}$，交并比定义为 $\mathrm{IoU}=\frac{|B\cap B^{gt}|}{|B\cup B^{gt}|}$；为改善细长框在边界抖动时的梯度质量，常用 CIoU 形式为
$$\mathcal{L}\ast \mathrm{CIoU}=1-\mathrm{IoU}+\frac{{\rho }^2(\mathbf{b},{\mathbf{b}}^{gt})}{c^2}+\alpha v,$$
其中 ${\rho }^2(\cdot )$ 表示两框中心点的欧氏距离平方，$c$ 为最小外接框对角线长度，$v$ 描述长宽比一致性项，$\alpha$ 为权重系数；分类端若采用 Focal Loss 以聚焦难样本，可写为
$$\mathcal{L}\ast \mathrm{FL}=-\alpha (1-p_t{)}^{\gamma }\log (p_t),$$
其中 $p_t$ 为对真实类别的预测概率，$\gamma$ 控制对易样本的抑制强度，这对“文字段落、栅格纹理”等易诱发误检的背景尤为有效。

训练与正则化策略上，本文保持训练与部署一致的输入尺寸与坐标映射链路，并用数据增强去覆盖反光、模糊、透视畸变与尺度抖动等分布差异，以缓解验证/测试中的域偏移；同时通过合适的学习率调度与权重衰减稳定收敛，避免注意力模块带来的训练震荡在小数据集上被放大。推理阶段通过置信度阈值与 IoU 阈值控制后处理强度：置信度过高会导致细小二维码漏检，IoU 阈值过低则会在密集多码场景中误抑制相邻目标，因此本文在桌面端提供 Conf/IoU 的实时可调并与结果高亮联动，便于结合 PR/F1 的变化快速找到更贴合业务的工作点；在最终部署中，配合 NMS 等后处理可以进一步抑制重叠框冗余，使输出更利于后续解码与记录归档。

---

5. 实验结果与分析

本章实验以“条形码（bar_code）/二维码（qr_code）两类目标的定位性能与桌面端实时性”作为核心目标，数据集共 2497 张图像（训练 1748、验证 499、测试 250），推理端统一输入尺度并在后处理阶段完成坐标还原，以保证评测指标与界面叠框的一致性。评测指标选取 Precision、Recall、F1、mAP@0.5（mAP50）与 mAP@0.5:0.95（mAP50-95），同时统计单帧预处理、推理与后处理时间并给出总耗时（Pre+Inf+Post）；实验硬件为 NVIDIA GeForce RTX 3070 Laptop GPU（8GB），用于刻画“精度—速度—复杂度（Params/FLOPs）”的多维权衡。

下表给出了 YOLOv5–YOLOv12 在轻量 n 系列与中等规模 s 系列上的综合结果，可以看到 n 系列整体精度差距不大，但速度差异较明显：YOLOv8n 在 F1=0.845、mAP50=0.817 上取得最佳综合表现，同时总耗时约 10.17 ms，适合桌面端图片快速响应与视频帧流实时预览；YOLOv6n 的推理速度更快（InfTime 约 6.78 ms，总耗时约 10.34 ms），但 Recall 相对略低，使得在小二维码、遮挡或反光导致纹理弱化时更容易出现漏检；YOLOv9t 在 mAP50-95=0.644 上更占优，说明在更严格 IoU 阈值下的定位质量更稳，但推理耗时明显增加（总耗时约 19.67 ms），更适合离线批处理或对定位精度极敏感的场景。s 系列中 YOLOv7 取得最高的 F1=0.863 与 mAP50=0.833，但总耗时约 29.52 ms、参数量与 FLOPs 也显著上升，更适合作为“精度上限参考”或对实时性不那么苛刻的质检工位，而 YOLOv8s 在精度与速度之间更均衡（F1=0.839，总耗时约 11.39 ms），可作为中等算力设备的折中部署方案。

表 5-1 不同 YOLO 模型在测试集上的精度、效率与复杂度对比（RTX 3070 Laptop GPU）

Scale	Model	Params(M)	FLOPs(G)	TotalTime(ms)	Precision	Recall	F1	mAP50	mAP50-95
n	YOLOv5nu	2.6	7.7	10.94	0.897	0.784	0.837	0.814	0.627
n	YOLOv6n	4.3	11.1	10.34	0.917	0.756	0.829	0.804	0.622
n	YOLOv7-tiny	6.2	13.8	21.08	0.894	0.768	0.826	0.807	0.590
n	YOLOv8n	3.2	8.7	10.17	0.913	0.786	0.845	0.817	0.636
n	YOLOv9t	2.0	7.7	19.67	0.914	0.785	0.845	0.815	0.644
n	YOLOv10n	2.3	6.7	13.95	0.914	0.774	0.838	0.812	0.635
n	YOLOv11n	2.6	6.5	12.97	0.908	0.776	0.837	0.811	0.628
n	YOLOv12n	2.6	6.5	15.75	0.907	0.769	0.832	0.801	0.621
s	YOLOv5su	9.1	24.0	12.24	0.908	0.766	0.831	0.815	0.625
s	YOLOv6s	17.2	44.2	12.26	0.940	0.769	0.846	0.810	0.634
s	YOLOv7	36.9	104.7	29.52	0.942	0.796	0.863	0.833	0.654
s	YOLOv8s	11.2	28.6	11.39	0.907	0.781	0.839	0.817	0.632
s	YOLOv9s	7.2	26.7	22.17	0.913	0.769	0.835	0.798	0.610
s	YOLOv10s	7.2	21.6	14.19	0.885	0.767	0.822	0.795	0.618
s	YOLOv11s	9.4	21.5	13.47	0.883	0.772	0.824	0.800	0.621
s	YOLOv12s	9.3	21.4	16.74	0.889	0.766	0.823	0.804	0.615

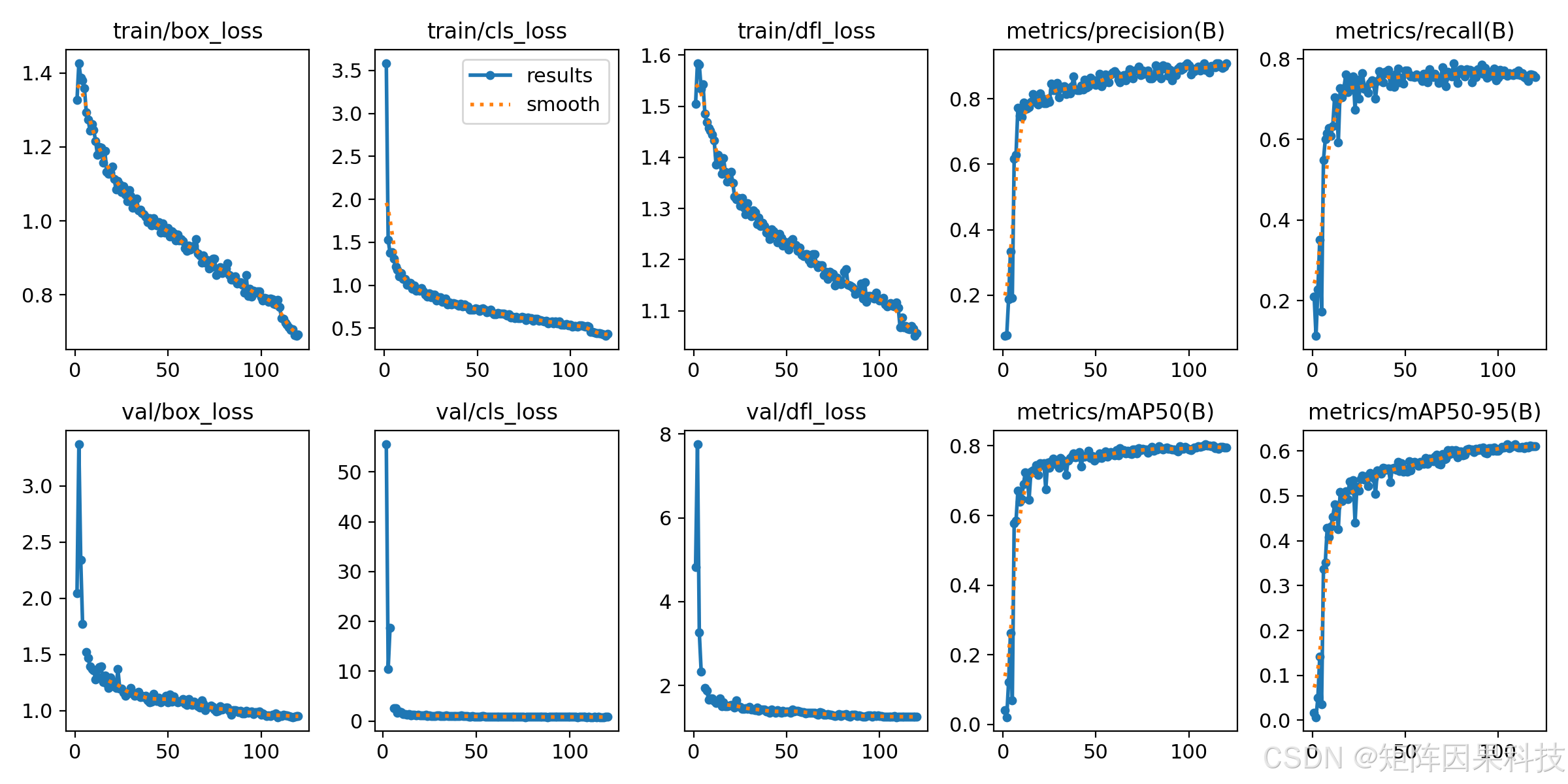

在训练过程的收敛性方面，从训练/验证曲线可以观察到 box/cls/DFL loss 均呈稳定下降

precision 与 recall 在前期快速爬升后趋于平稳，mAP50 与 mAP50-95 在中后期进入缓慢增益阶段，整体没有出现明显的震荡或“验证指标先升后降”的典型过拟合形态，这与数据集质量较高、两类目标语义清晰但外观干扰较强的特性相吻合。

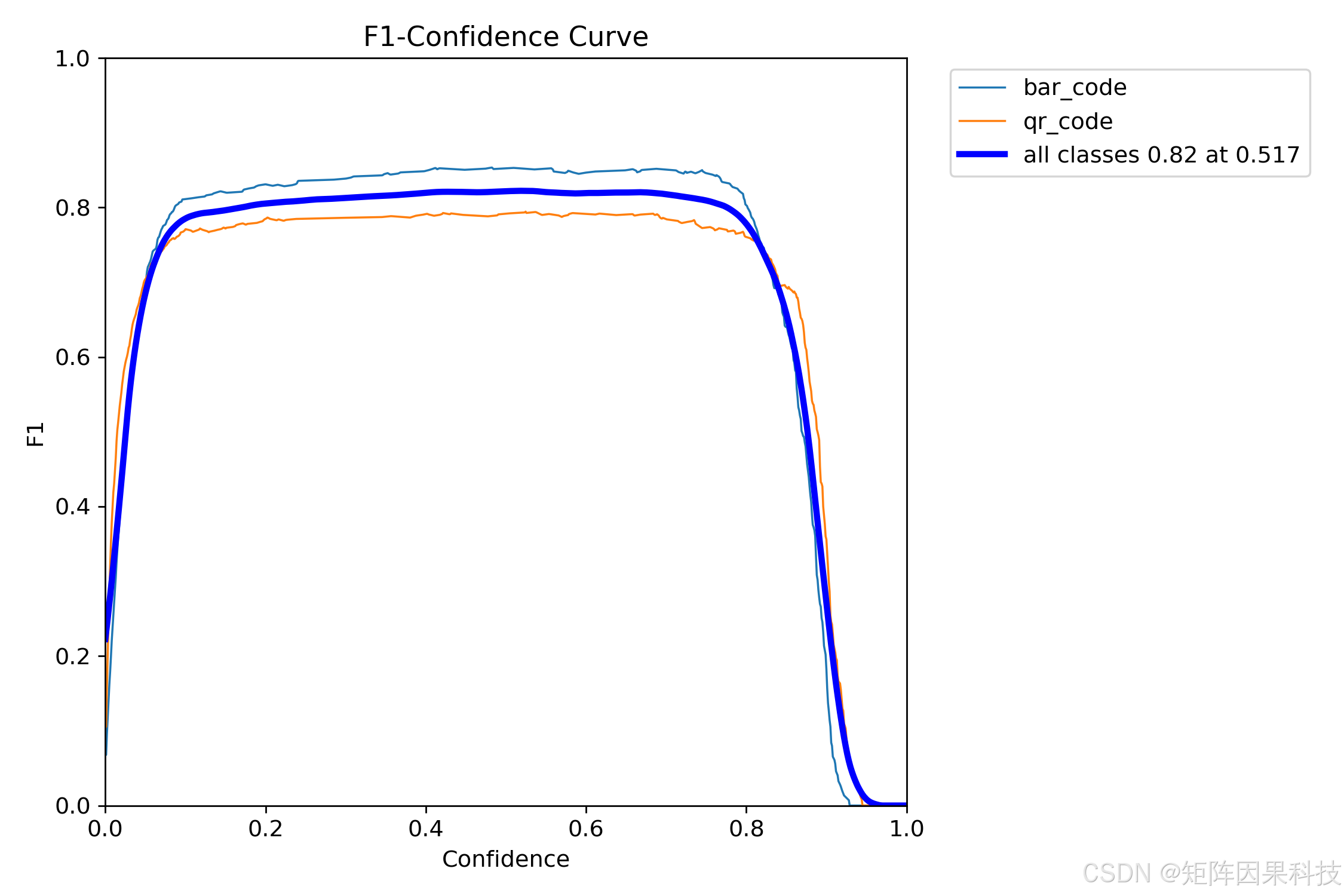

结合 F1-Confidence 曲线，全类别的最佳工作点出现在置信度约 0.52 附近（全类 F1 约 0.82），这也解释了为什么在桌面端提供 Conf 滑块十分关键：当场景存在反光或模糊时，适当降低阈值可显著减少漏检；当背景出现大量文字、栅格或高频纹理时，提高阈值则能有效抑制误检，从而在不同业务场景下快速切换到更合适的“精度—召回”平衡点。

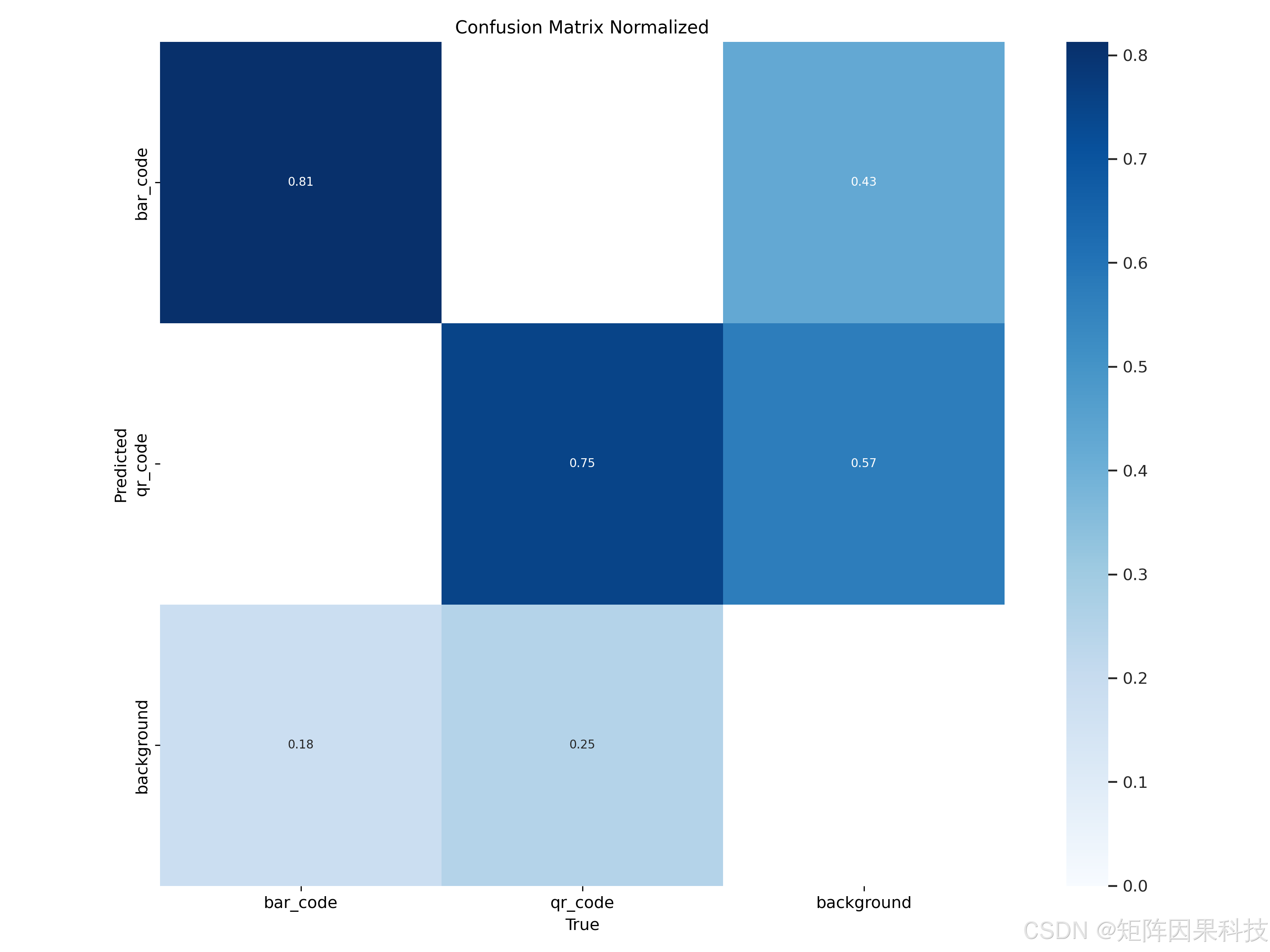

进一步从错误类型看，归一化混淆矩阵显示条形码与二维码在对角线上的正确识别比例分别约为 0.81 与 0.75，说明二维码在当前数据分布下更容易受模糊、透视与遮挡影响而被误分或漏检；同时背景相关的误检在两类之间并不均匀，二维码方向的误检占比更高，符合“部分高频纹理区域被误当作二维码模块”的直觉。针对这类误差，实践中更有效的改进往往不是单纯换更大的模型，而是增加“强干扰背景的困难负样本”、强化运动模糊与反光条件的增强覆盖，并在后处理侧对极端长宽比与最小尺寸设置更贴合业务的约束，从而把误检集中压到可接受范围；对于漏检，则可通过更细粒度的多尺度训练与更温和的置信度阈值策略，优先保证召回以服务后续解码模块的二次校验。

---

6. 系统设计与实现（学术化表述，含系统设计框图）

6.1 系统设计思路

本系统面向条形码与二维码的多源在线检测需求，采用分层架构组织桌面端交互、业务会话、推理调度与数据持久化，以降低模型推理与界面响应之间的耦合度，并保证“可视化反馈—参数调节—结果回看—导出归档”的闭环一致性。整体上，表现与交互层以 PySide6/Qt 客户端为载体，负责输入源选择、阈值滑块（Conf/IoU）与检测视图渲染；业务与会话管理层负责源互斥、参数同步、历史记录编排与导出任务组织；推理与任务调度层实现帧流接入、预处理、YOLO 推理与后处理（含 NMS 与坐标还原）；数据持久化层则以本地 SQLite 与文件归档共同支撑账户、配置、日志与检测结果的可追溯管理。

跨层协同的关键在于把“帧”作为统一的数据载体：图片可视为单帧，视频与摄像头可视为连续帧流，因而系统能够在统一的数据通道中复用同一套预处理、推理与后处理逻辑，并在表现层用相同的叠框策略与统计口径输出可解释结果。为保证实时性，推理与任务调度层通常采用事件驱动的帧读取机制，在视频播放与摄像头采集过程中以异步队列缓冲帧序列，避免长耗时推理阻塞界面线程；同时，参数（如 Conf/IoU）以“单一可信源”的方式在业务层集中维护，并通过信号与槽机制同步到推理与渲染环节，使得用户在滑块调节后的效果能在下一帧及时体现且可复现。

一致性保障主要体现在三点：其一，输入源互斥与状态机约束确保同一时刻仅有一种媒体源处于活动状态，避免并发读写导致的帧错配与进度条失真；其二，坐标变换链路保持可逆，保证预处理缩放与填充后的预测框能够稳定还原到原图坐标系，从而让 CSV 记录、叠框可视化与导出图像之间一一对应；其三，记录与导出在业务层做编排，采用时间戳命名与统一归档策略，将检测结果、用时、阈值与模型信息形成可追溯证据链，便于批量管理与误检漏检复盘。与此同时，系统还预留了权重热切换、统计项扩展与主题配置本地化的接口，使算法侧迭代与前端体验优化可以并行推进。

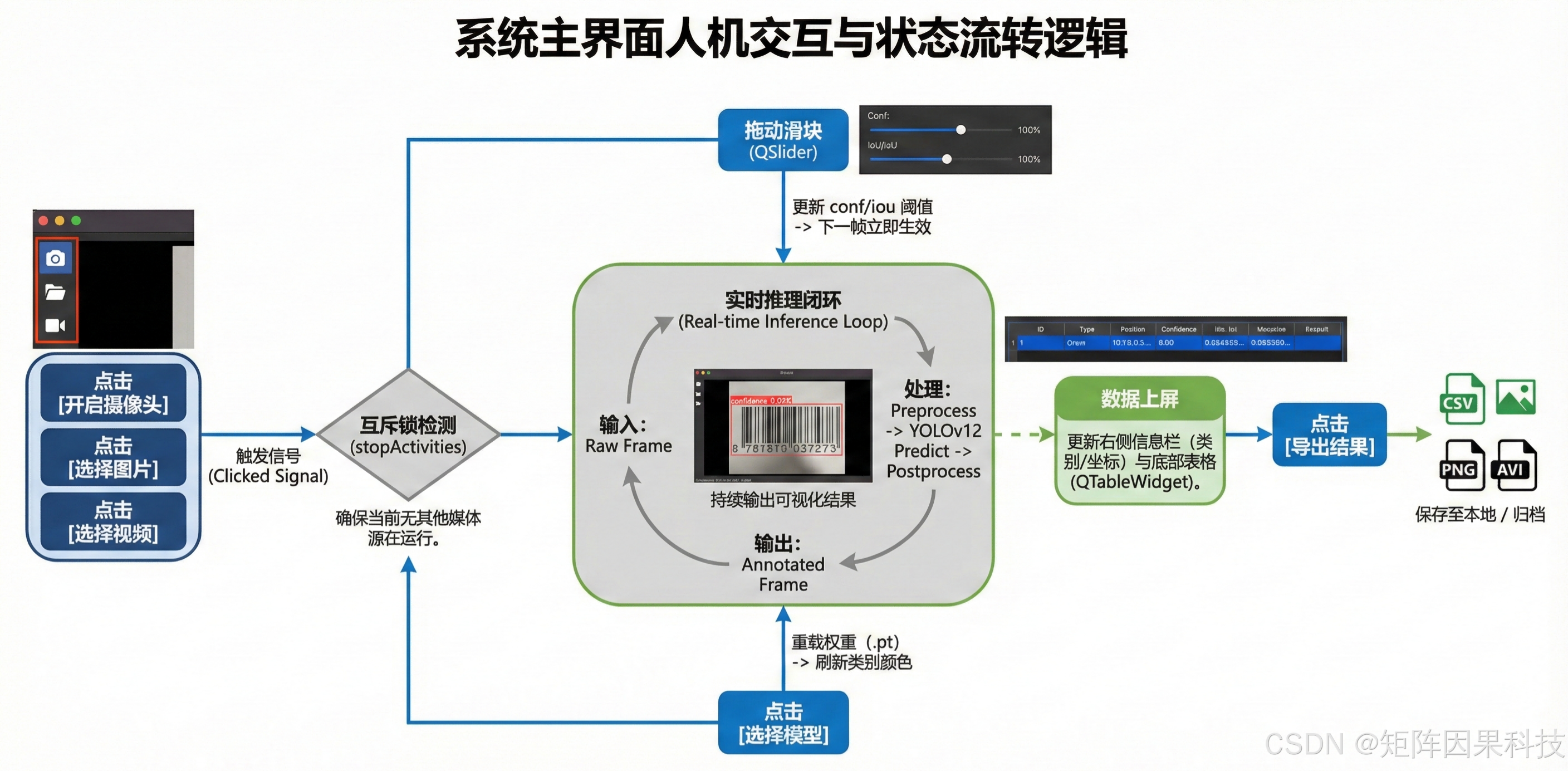

图 6-1 系统流程图
图注：系统自初始化后选择输入源，在统一的 640×640 预处理与 YOLOv5–YOLOv12 推理链路上完成后处理与坐标还原，并在 Qt 端形成可视化与交互闭环；对视频/摄像头以事件驱动方式循环获取帧流，导出阶段支持 CSV/PNG/AVI 与时间戳归档。

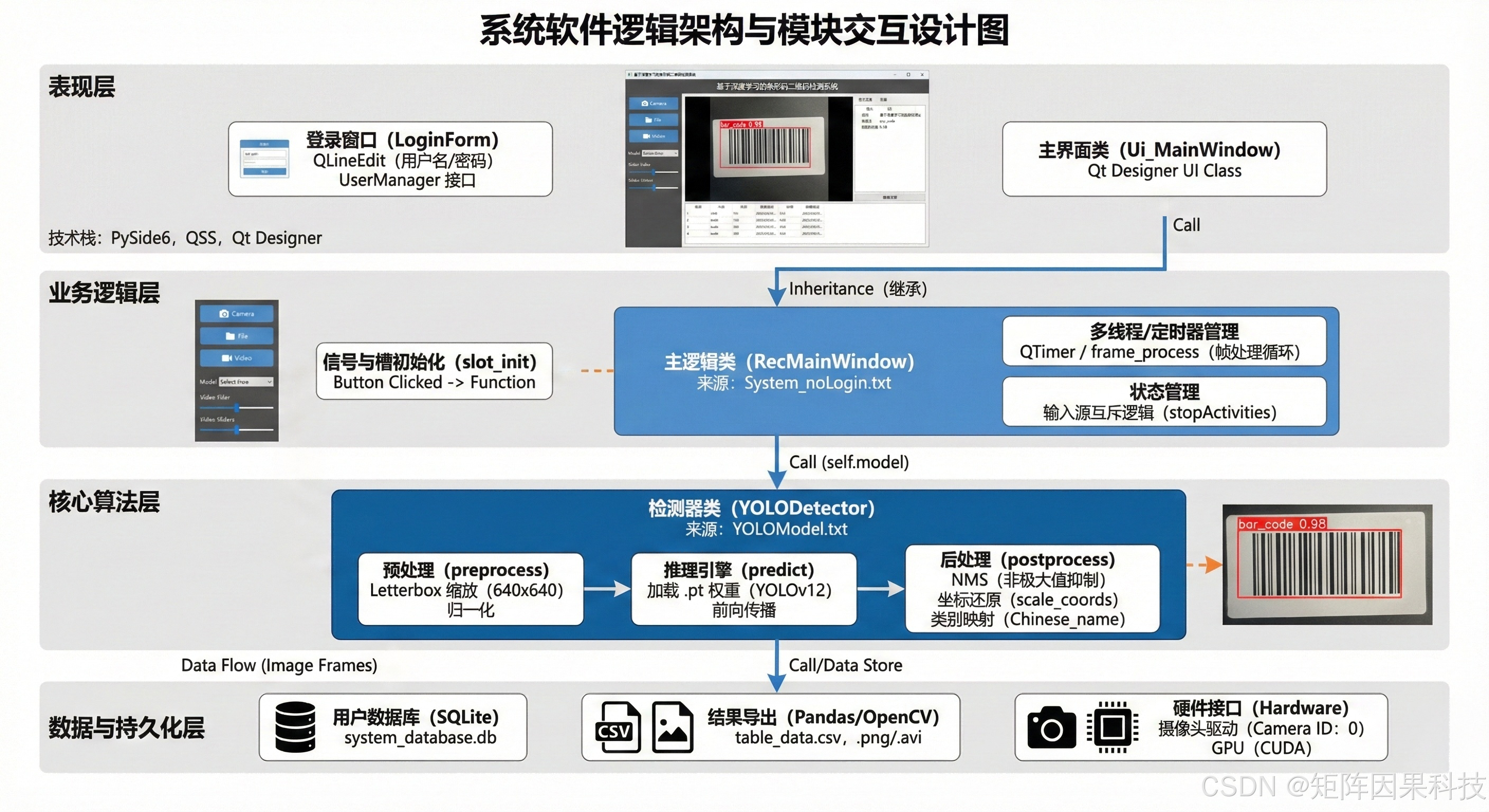

图 6-2 系统设计框图
图注：框图按“表现与交互层—业务与会话层—推理与任务调度层—数据持久化层”划分边界，数据流以帧与检测结果为主线贯穿，并将模型权重管理与导出归档作为系统可扩展性的关键支点。

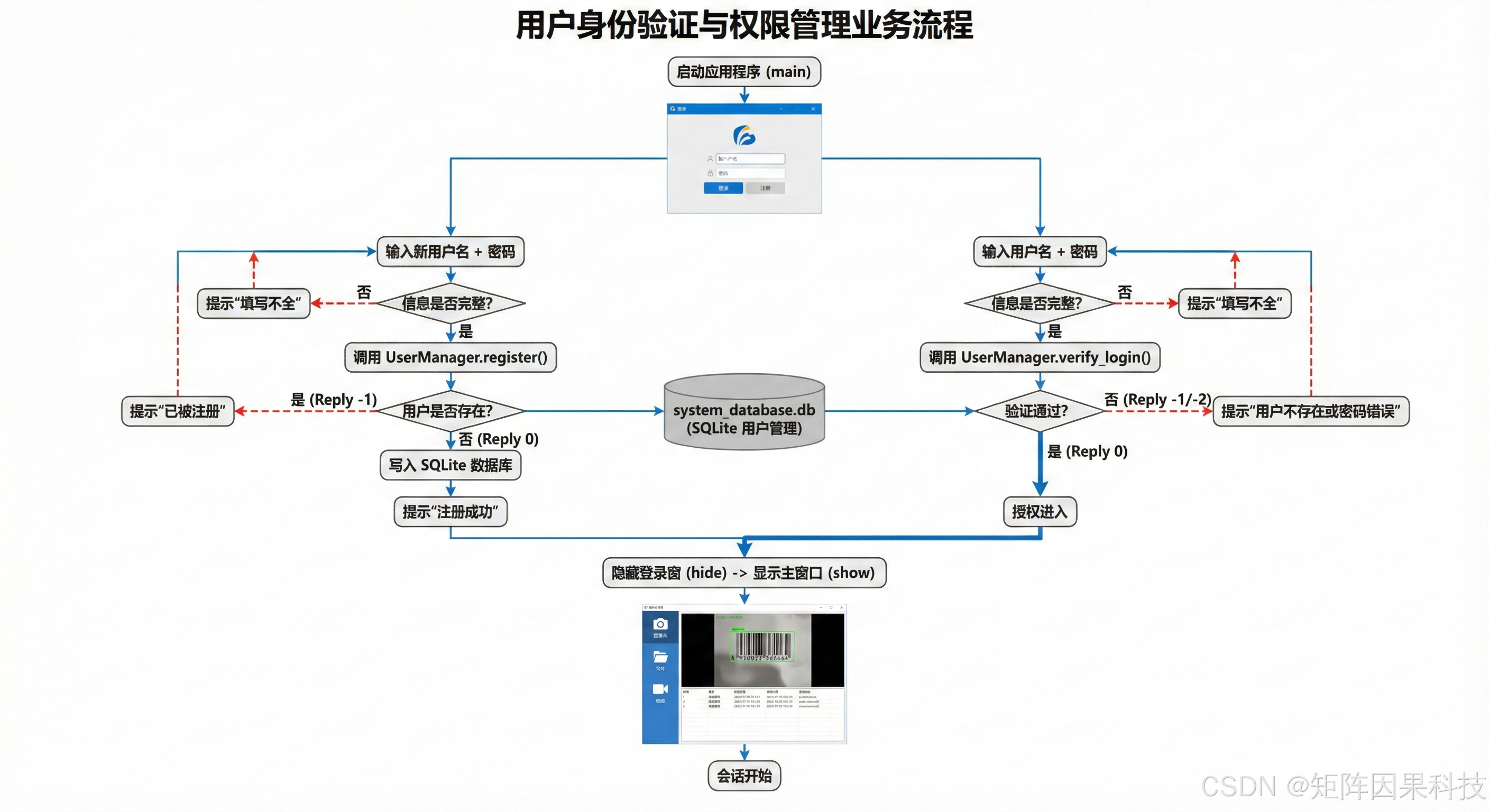

6.2 登录与账户管理 — 流程图

登录与账户管理模块在系统中的价值主要体现在“会话一致性”与“本地可追溯”两方面：通过统一的口令校验与会话状态维护，使得用户的主题偏好、默认模型与最近检测记录能够在进入主界面时被稳定加载，并在后续检测、导出与记录回看中保持一致的权限边界与数据归属；同时将账户信息与关键操作日志写入本地 SQLite，使得在离线环境下仍能完成可审计的记录管理，并为误检漏检复盘、模型切换对比与导出追踪提供可靠依据，避免检测系统在多用户或多场景切换时出现“配置漂移”与结果难复现的问题。

---

参考文献（GB/T 7714）

1 李超超, 李滔, 游卓阳, 等. 复杂背景下条形码定位算法综述[J]. 图像与信号处理, 2024, 13(1): 33-47.
2 黄勇, 陈明. 基于改进的YOLOv8算法的二维码和条形码检测方法[J]. 信息技术与信息化, 2024(3): 196-199.
3 Chou T H, Ho C S, Kuo Y F. QR code detection using convolutional neural networks[C]//International Conference on Advanced Robotics and Intelligent Systems (ARIS). 2015. (Scilit)
4 Zharkov A, Zagaynov I. Universal Barcode Detector via Semantic Segmentation[C]//International Conference on Document Analysis and Recognition (ICDAR). 2019. (arXiv)
5 Quenum J, et al. A Fast and Accurate Barcode Detection Method for Ultra-High Resolution Images[J/OL]. arXiv:2102.06868, 2021. (Hanspub PDF)
6 Kamnardsiri T, Charoenkwan P, Malang K, Wudhikarn R. 1D Barcode Detection: Novel Benchmark Datasets and Comprehensive Comparison of Deep Convolutional Neural Network Approaches[J]. Sensors, 2022, 22(22): 8788. (MDPI)
7 Vezzali E, Vorabbi L, Grana C, Bolelli F. A Deep-Learning-Based Method for Real-Time Barcode Segmentation on Edge CPUs[C]//Computer Analysis of Images and Patterns (CAIP 2025). Lecture Notes in Computer Science, vol 15621. Cham: Springer, 2025: 186-196. (Springer)
8 Redmon J, Divvala S, Girshick R, Farhadi A. You Only Look Once: Unified, Real-Time Object Detection[C]//CVPR. 2016. (arXiv)
9 Ren S, He K, Girshick R, Sun J. Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks[J/OL]. arXiv:1506.01497, 2015. (arXiv)
10 Liu W, Anguelov D, Erhan D, et al. SSD: Single Shot MultiBox Detector[C]//ECCV. 2016. (arXiv)
11 Lin T Y, Goyal P, Girshick R, He K, Dollár P. Focal Loss for Dense Object Detection[C]//ICCV. 2017. (arXiv)
12 Tian Z, Shen C, Chen H, He T. FCOS: Fully Convolutional One-Stage Object Detection[C]//ICCV. 2019. (arXiv)
13 Tan M, Pang R, Le Q V. EfficientDet: Scalable and Efficient Object Detection[J/OL]. arXiv:1911.09070, 2019. (arXiv)
14 Carion N, Massa F, Synnaeve G, et al. End-to-End Object Detection with Transformers[C]//ECCV. 2020. (arXiv)
15 Zhao Y, Lv W, Xu S, Wei J, Wang G, Dang Q, Liu Y, Chen J. DETRs Beat YOLOs on Real-time Object Detection[J/OL]. arXiv:2304.08069, 2024(v3). (arXiv)
16 Xu S, Wang X, Lv W, et al. PP-YOLOE: An evolved version of YOLO[J/OL]. arXiv:2203.16250, 2022. (arXiv)
17 Li C, Li L, Jiang H, et al. YOLOv6: A Single-Stage Object Detection Framework for Industrial Applications[J/OL]. arXiv:2209.02976, 2022. (arXiv)
18 Wang C Y, Bochkovskiy A, Liao H Y M. YOLOv7: Trainable bag-of-freebies sets new state-of-the-art for real-time object detectors[J/OL]. arXiv:2207.02696, 2022. (arXiv)
[19] Tian Y, Ye Q, Doermann D. YOLOv12: Attention-Centric Real-Time Object Detectors[J/OL]. arXiv:2502.12524, 2025. (arXiv)
[20] OpenCV. WeChatQRCode module documentation[EB/OL]. (newetds.lib.tsinghua.edu.cn)

---
