摘要:本文面向 PCB 电子元件识别与质检场景,搭建一套“训练评测 + 桌面端推理”的一体化系统:后端覆盖 YOLOv5–YOLOv12 共 8 种检测模型,统一完成训练、验证与横向对比,输出 mAP、F1、PR 曲线与训练曲线等评测结果;前端采用 PySide6/Qt 实现桌面交互,支持 图片/视频/本地摄像头 多源输入与实时推理,提供 处理进度条、Conf/IoU 阈值调节、目标框叠加展示(类别名+置信度)、检测记录与 CSV 导出。系统支持 带框结果一键导出(单帧 PNG / 多帧 AVI),并将账户、历史记录与导出索引等信息以 SQLite 本地入库方式管理;登录/注册入口清晰,同时允许 跳过登录以便快速体验。用户可在界面内完成 模型选择/权重加载(.pt 热切换),并在切换后同步刷新类别信息与可视化配色,保证多模型对比与部署验证的连贯性。文末提供完整工程与数据集链接。

功能效果展示视频:热门实战|《基于深度学习的PCB电子元件识别系统》YOLOv12-v8多版本合集:附论文/源码/PPT/数据集,支持图片/视频/摄像头输入、可视化界面、结果导出与权重切换

➷点击跳转至文末所有涉及的完整代码文件页☇


1. 系统功能与效果

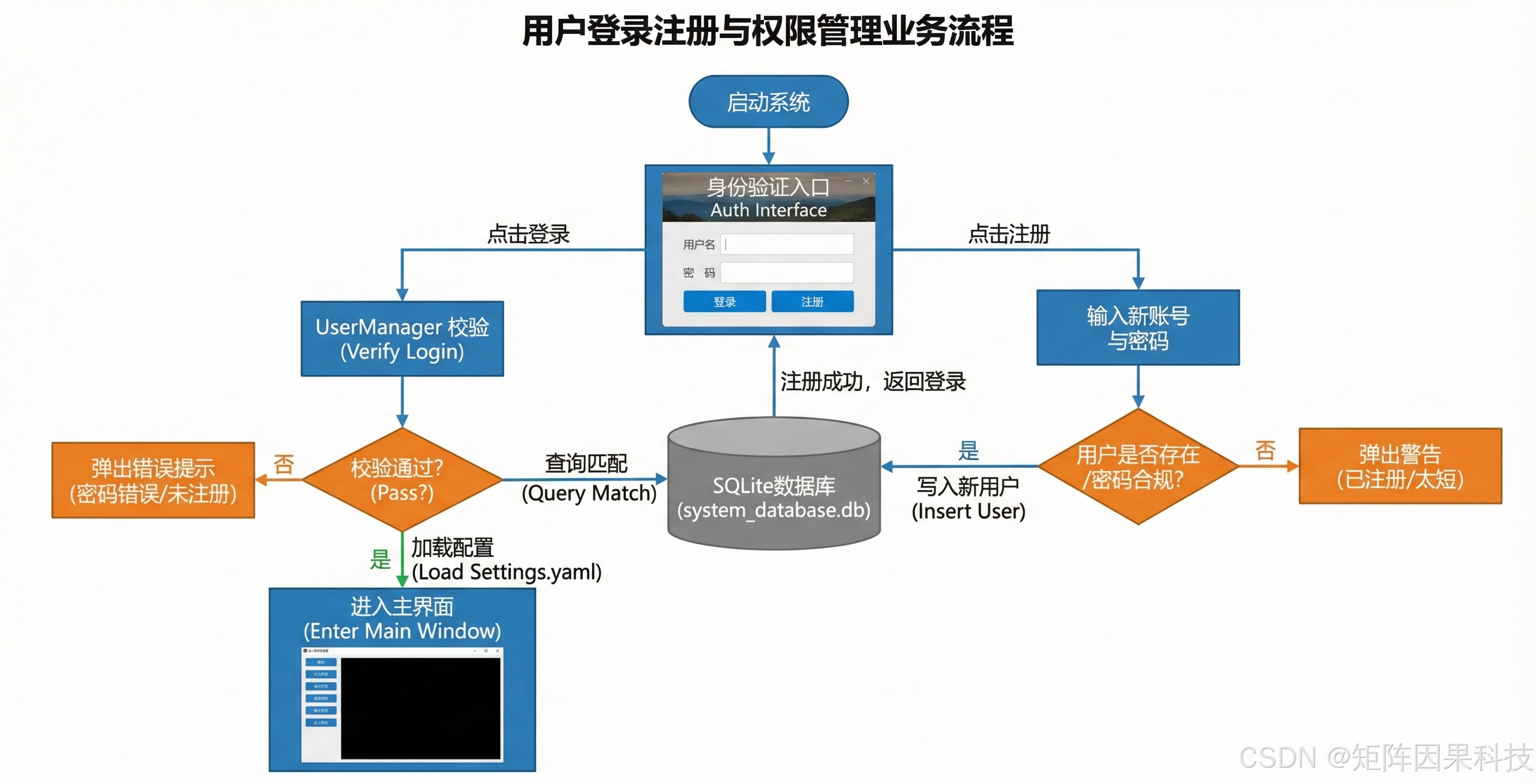

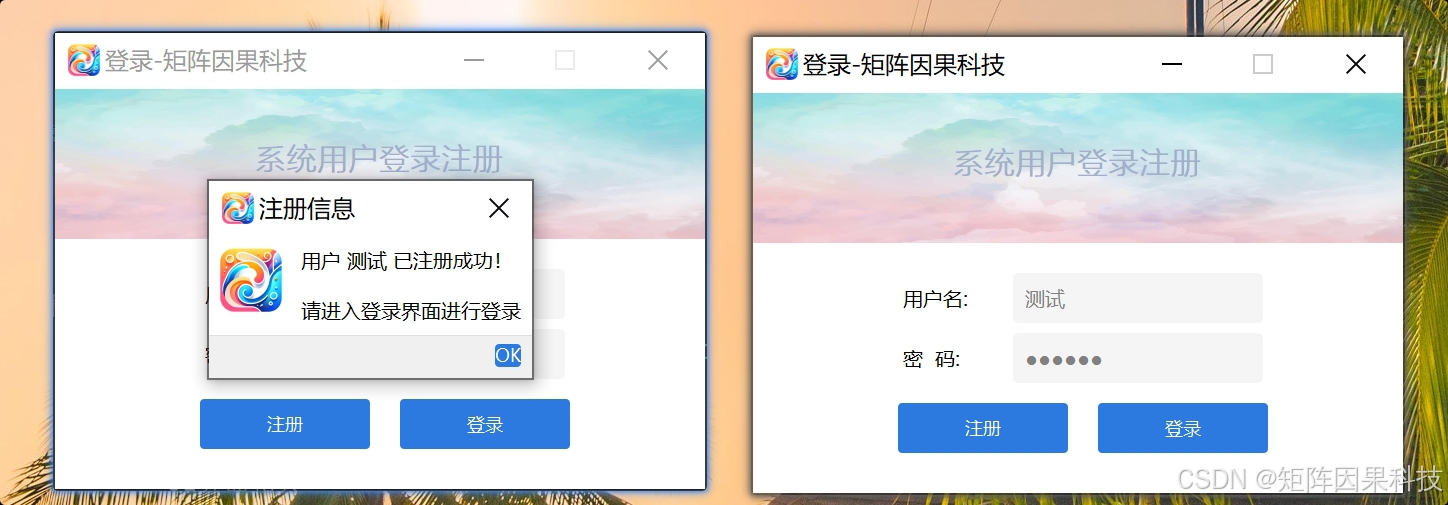

(1)登录注册:系统提供登录、注册与跳过入口,用户可根据使用场景选择进入方式,跳过仅对当前会话生效。登录后会载入个人历史记录与偏好配置,并在主界面形成清晰动线:先查看概览,再进入图片检测等功能页,最后完成导出与复查。账户与会话信息以本地SQLite管理,配合口令校验与必要的本地化约束,兼顾便捷性与基础安全。
在这里插入图片描述

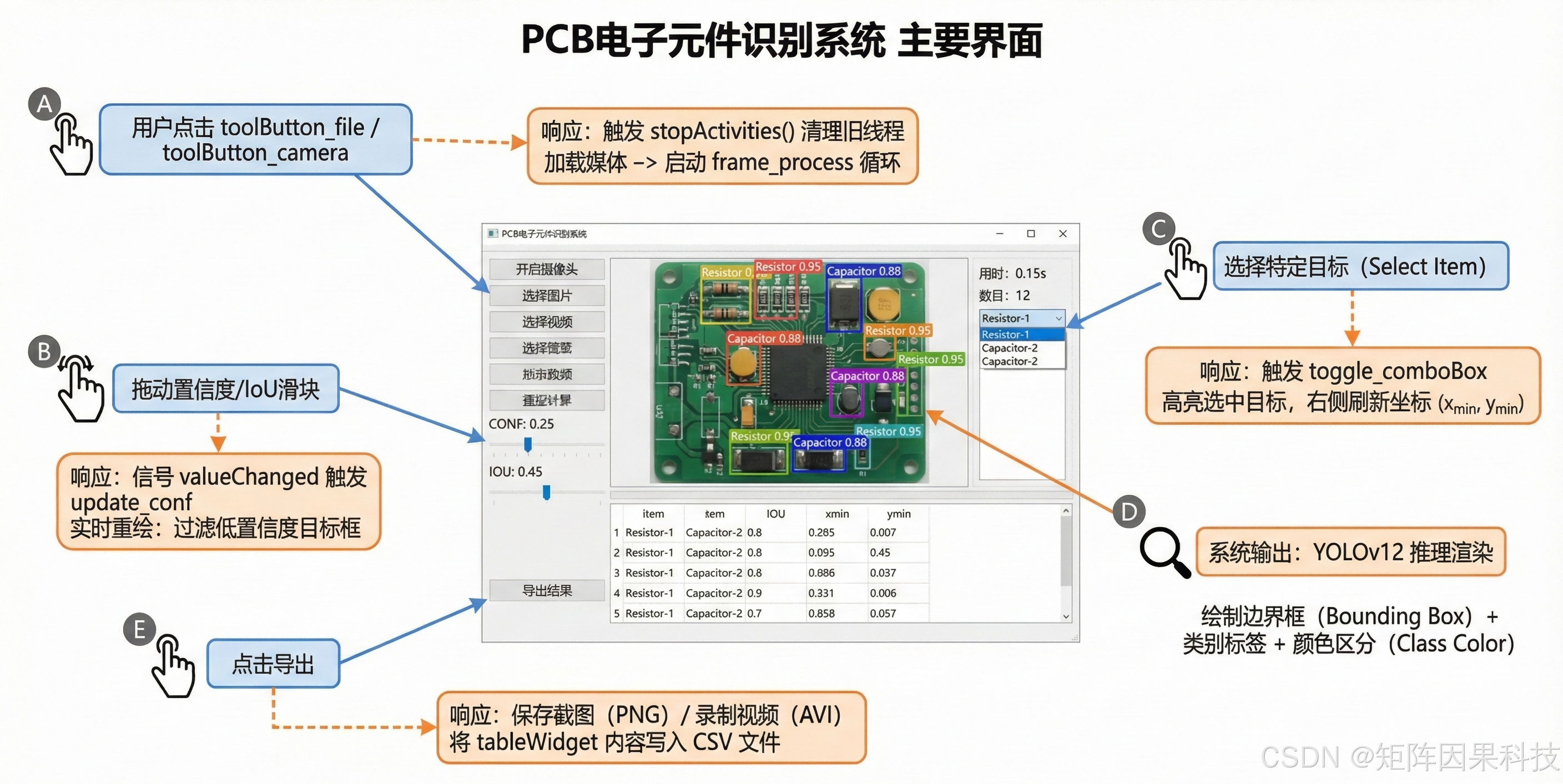

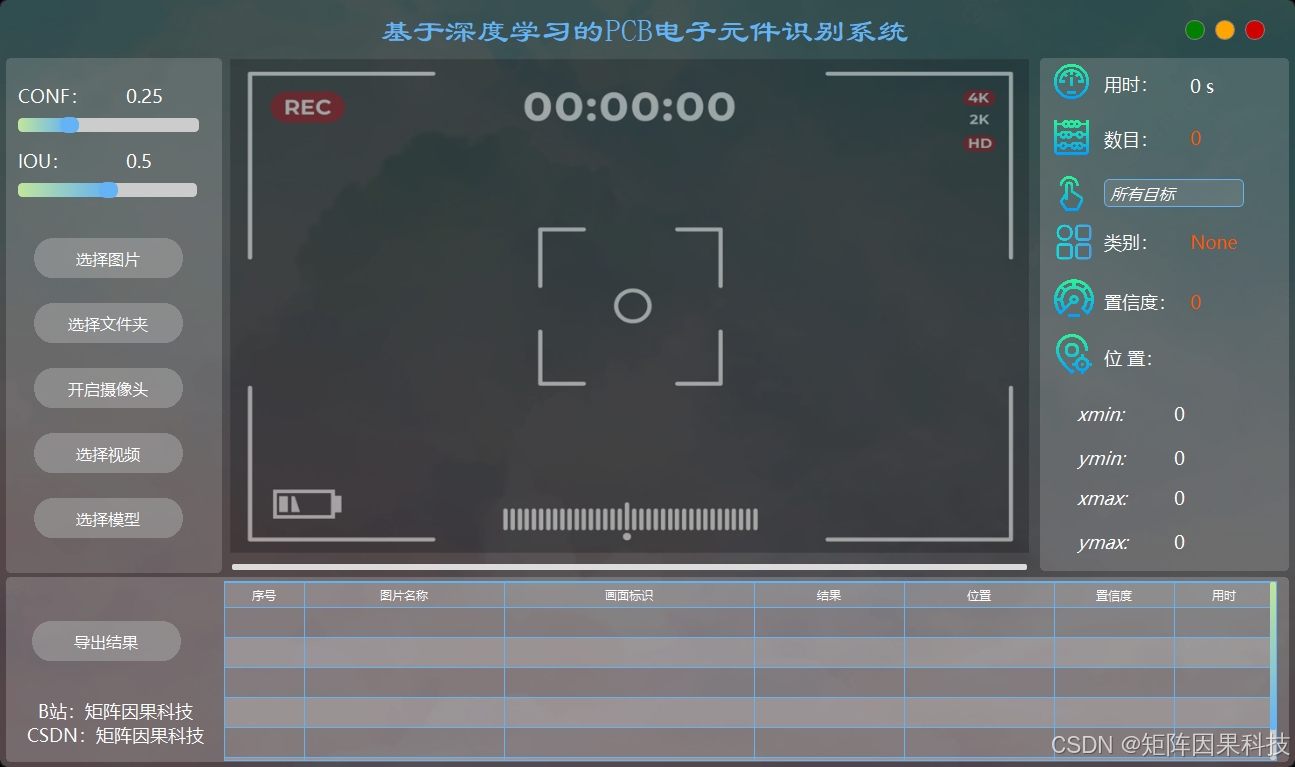

(2)功能概况:主界面采用“左侧参数与数据源、中部结果显示、右侧目标详情、底部记录与进度”的布局,常用操作集中在一屏内完成。系统支持在概览页快速定位最近一次检测与导出记录,并可通过记录表的高亮与筛选回到对应结果,减少重复操作。检测过程提供状态提示与进度显示,使用户能直观把握当前任务阶段与耗时变化。
在这里插入图片描述

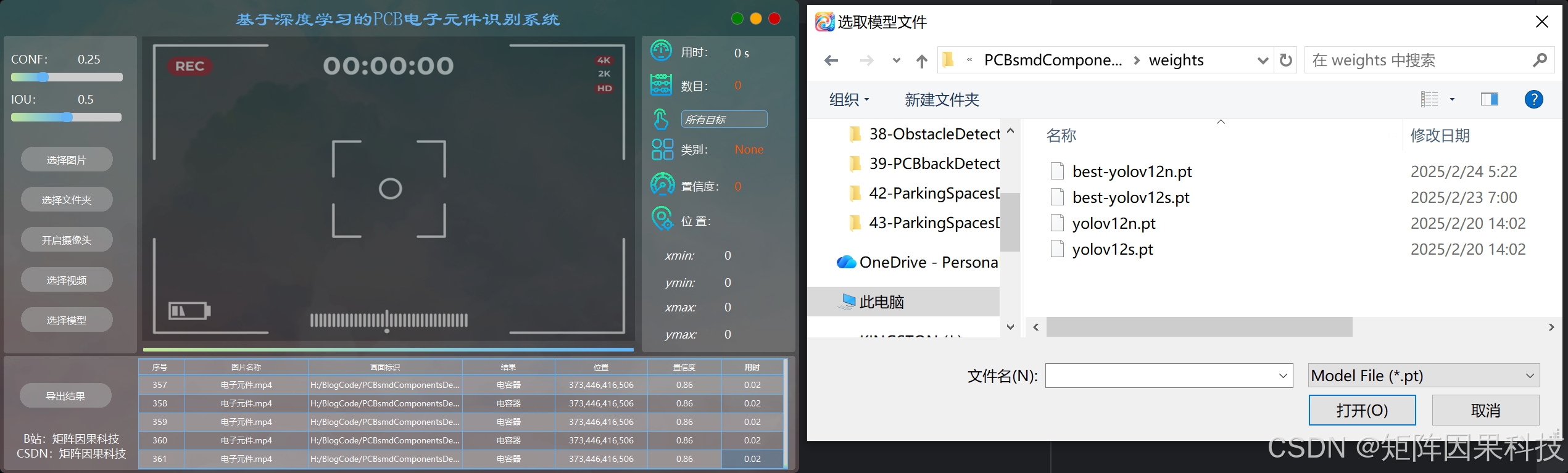

(3)选择模型:系统支持在界面中选择不同YOLO版本的模型,并通过加载本地权重文件实现.pt热切换,无需重启即可生效。切换模型后会同步刷新类别名称与配色映射,保证框选显示、统计与导出的一致性。常用配置与主题样式可本地保存,便于在不同工位或不同板型项目间快速复用同一套交互习惯。
在这里插入图片描述

(4)图片检测:用户导入单张图片或图片集合后可即时推理,在主显示区叠加检测框并展示“类别名+置信度”,同时在右侧查看所选目标的细节信息。Conf与IoU阈值支持在线调节,便于在误检与漏检之间快速找到更适合当前工况的平衡点。底部检测记录与当前结果联动,便于对同一张图的多次试验结果做对照与回溯。

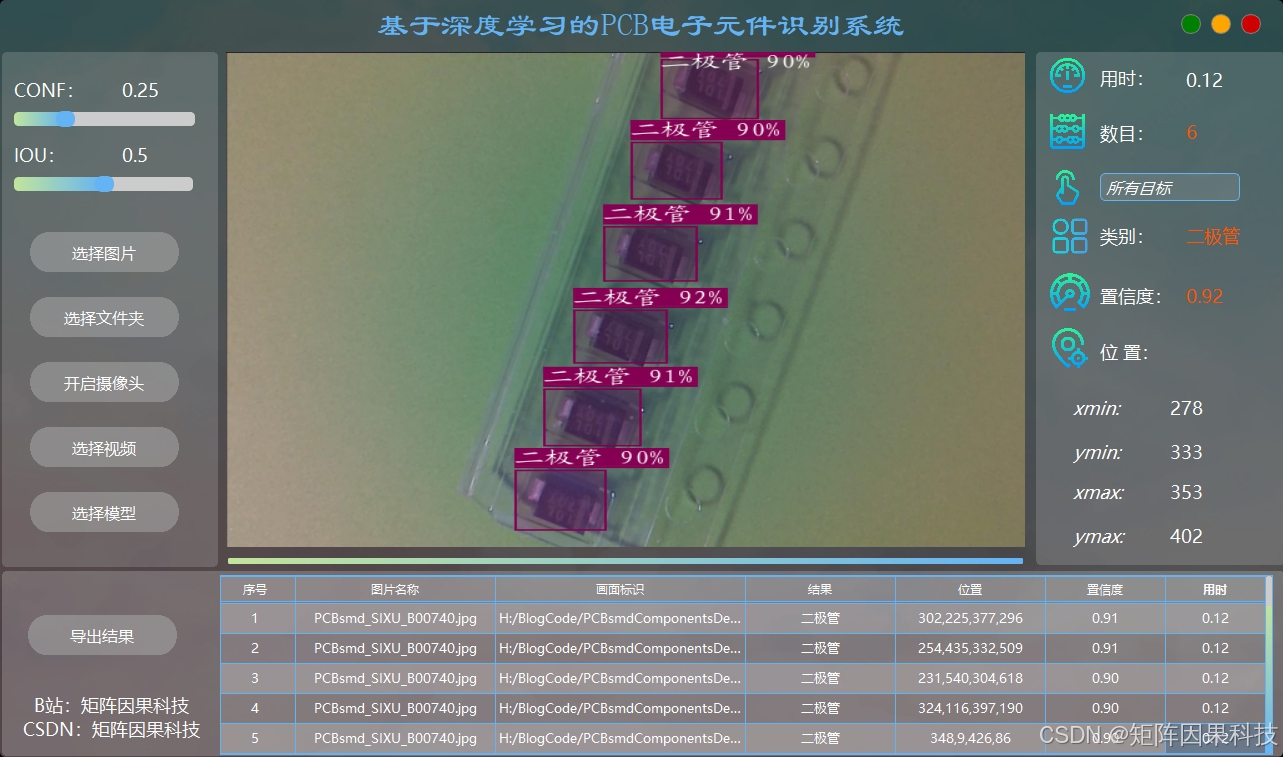

二极管检测效果
在这里插入图片描述

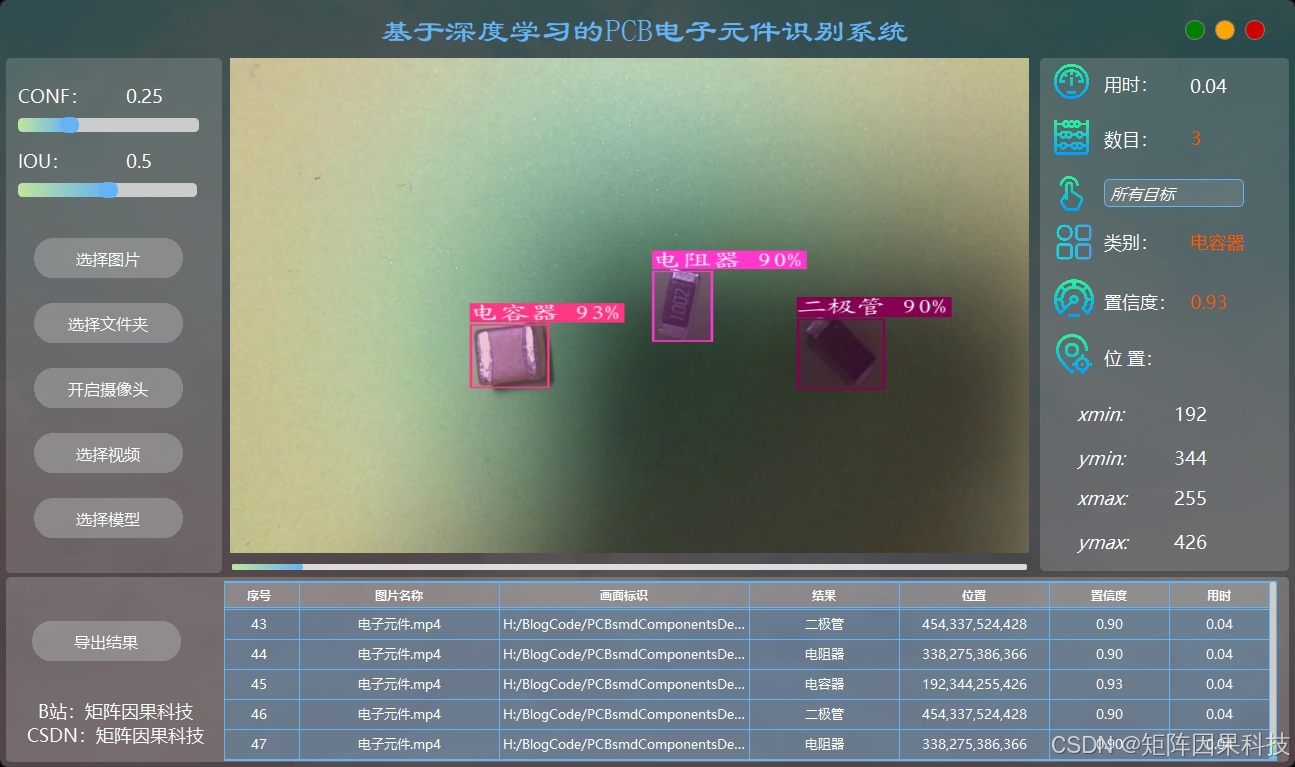

其他元器件检测效果
在这里插入图片描述

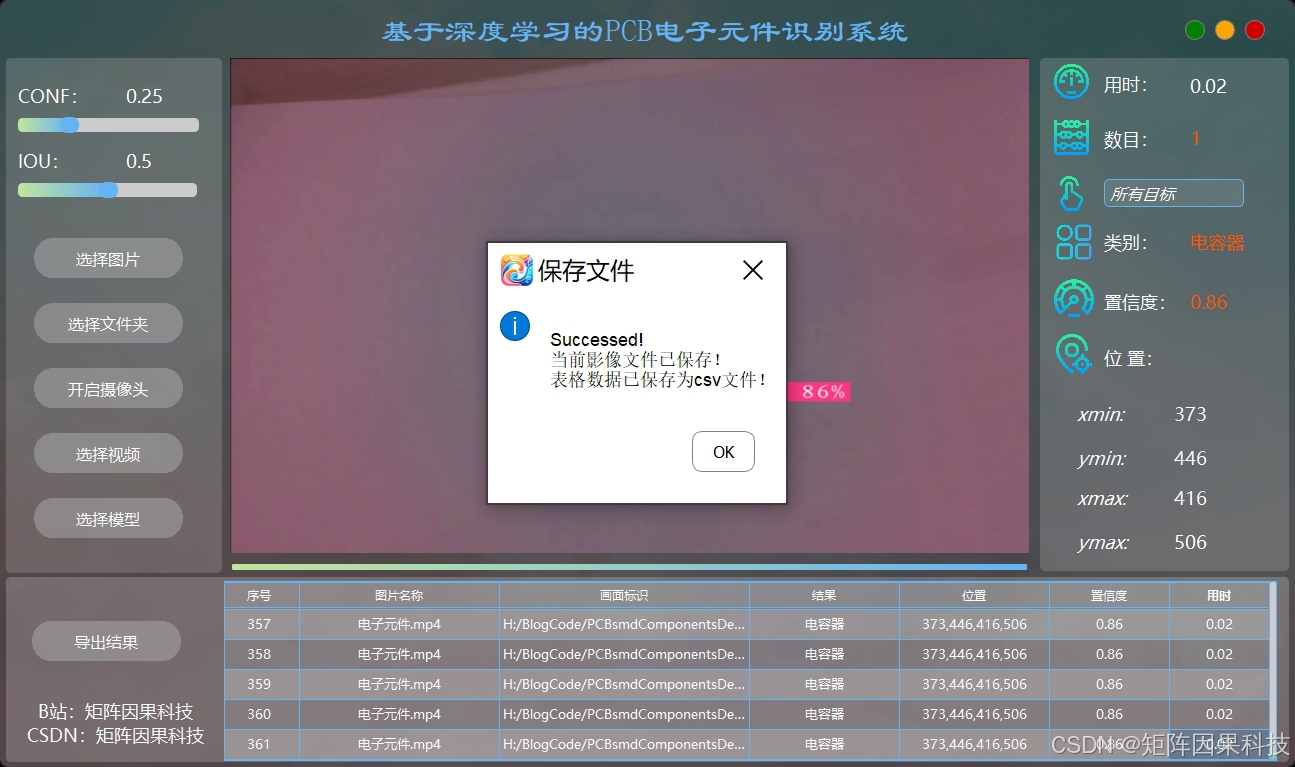

(5)文件保存:系统提供统一的导出入口,支持CSV结果表与带框可视化结果的一键保存,单帧以PNG落盘,多帧结果可按序列导出为AVI。所有导出文件采用时间戳命名并集中归档,方便溯源、批量管理与后续复查;同名文件的覆盖与冲突也能有效避免。检测记录与导出索引可同步写入本地SQLite,便于跨会话查询与复用历史结果。
在这里插入图片描述


2. 绪论

2.1 研究背景及意义

印刷电路板(PCB)及其装联体(PCBA)是电子产品制造链条中的关键载体,而元器件的漏装、错装、偏移与极性错误等问题,往往需要依赖自动光学检测(AOI)在产线侧完成快速筛查。为降低人工复检的时间成本并提升一致性,越来越多研究开始将迁移学习、合成数据与深度模型引入AOI流程,以适配多批次、多机型与复杂光照条件下的在线检测需求。1

与“缺陷有无”相比,“元器件在哪里、是什么、置信度多高”更贴近工艺闭环所需的信息粒度,因为它能直接驱动返修、溯源与统计报表。公开数据集与基准任务的出现,使得跨算法、跨硬件平台的可复现实验成为可能,其中FICS-PCB以高分辨率图像与大规模标注为PCB视觉检测提供了更接近真实制造场景的评测基础。2

在工程落地层面,PCB图像天然呈现“小目标密集、类间外观相似、反光与遮挡频繁、背景纹理强”的特点,这使得系统不仅要追求精度,也要控制端侧推理时延与资源占用。围绕“边缘设备可用”的约束,一些工作开始强调轻量化与吞吐优化,并在PCB元器件检测基准上对注意力与高效结构做专门设计,从而兼顾性能与部署可行性。[3]

2.2 国内外研究现状

面向PCB电子元件识别的目标检测任务,核心需求通常落在“高密度小目标的稳定定位与细粒度分类”,而难点集中体现在尺寸跨度大、遮挡堆叠、焊点反光、丝印与走线造成的强纹理干扰,以及类别长尾与跨批次域偏移等问题。2 为支撑这类研究,数据集与任务定义逐渐从“板级缺陷检测”扩展到“通用元器件检测与识别”,并进一步引入板级结构信息或跨元件关系以提升鲁棒性。[16]

从检测范式看,两阶段方法通过候选框与分类回归的解耦,在复杂背景与细粒度判别上具有稳定优势,而其代价往往是更高的推理开销与更复杂的部署链路。[4] 典型代表Faster R-CNN以RPN共享特征的方式显著降低候选生成成本,并在当时的VOC与COCO评测中展示了“精度优先”的工程可用性。[4] 在PCB场景中,两阶段方法常被用于构建更强的离线基线或做高召回的复核模型,以对抗遮挡与纹理干扰带来的漏检风险。[17]

单阶段检测器通过密集预测提高吞吐,配合多尺度特征与标签分配策略,逐步成为在线检测与边缘推理的主流选择。[5] SSD以多特征层默认框实现多尺度检测,在较小输入尺寸下就能取得较高帧率,为“速度优先”的生产线需求提供了早期范式参考。[5] 随着YOLO系与工业导向版本的发展,模型开始更系统地吸收解耦头、蒸馏、量化与硬件友好算子设计等策略,使其在实时性与精度之间形成更可控的折中。[10]

方法 范式/家族 数据集/任务 关键技术要点 优势与局限性 关键指标(可追溯) 适用场景/对应难点
Faster R-CNN 两阶段/Region-based VOC/COCO 通用检测 RPN与检测网络共享卷积特征 精度稳定但端侧吞吐压力大 VGG-16设置下约5 FPS(含全流程) 精度优先的离线复核、强纹理背景下的稳健检测[4]
SSD 单阶段/Anchor-based VOC 通用检测 多尺度特征层默认框预测 速度快但小目标上限受限 300×300输入VOC2007 mAP 72.1%,约58 FPS 产线在线初筛、对时延敏感的检测任务[5]
YOLOv6 单阶段/YOLO COCO 通用检测(工业导向) 工业部署导向的结构与训练/量化优化 高吞吐但需结合任务域数据适配 YOLOv6-S:COCO AP 43.5%,约495 FPS(T4) 多源输入的在线检测、强调吞吐的边缘与工控场景[10]
YOLOv7 单阶段/YOLO COCO 通用检测 “bag-of-freebies”训练策略与结构优化 精度与速度权衡优秀但仍依赖NMS 约56.8% AP(V100,30 FPS或更高区间) 小目标较多且需实时响应的工业视觉检测[11]
YOLOv9 单阶段/YOLO COCO 通用检测 PGI与GELAN提升梯度与结构效率 在训练与参数利用上强化但工程需适配 表中示例:AP_{50:95} 55.6%,约57.3M参数 追求更高参数利用率与精度上限的实时检测[12]
YOLOv12 单阶段/YOLO(注意力中心) COCO 通用检测 注意力中心架构兼顾速度与表征 更强表征但需关注端侧算子与兼容性 YOLOv12-N:mAP 40.6%,延迟1.64 ms(T4) 小目标与遮挡并存的实时检测,强调低时延与稳健性[13]
PCBDet 单阶段/轻量化(PCB专用) FICS-PCB 元器件检测 面向边缘的注意力凝聚与高效结构 面向端侧但需绑定任务域与数据分布 ARM Cortex-A72上约2×加速,且FICS-PCB mAP提升约2–4% 资源受限边缘端、需兼顾速度与精度的PCB元器件检测[3]

在YOLO家族的演进中,研究重点从“纯CNN主干的速度优化”逐步转向“结构效率与训练信号质量的协同设计”,以更好地覆盖密集小目标与长尾类别的难点。[12] 另一方面,注意力与Transformer组件在表征能力上占优,但传统实现往往带来额外时延,这促使新一代实时检测开始探索更“硬件友好”的注意力组织方式,以缩小与卷积速度的差距。[13] 在系统落地时,许多工程仍会依赖成熟的YOLO发行版与权重管理机制来完成快速迭代与复现实验,从而在算法对比与产线集成之间保持一致的实验口径。[14]

国内研究通常更强调“可用性”与“低成本部署”,例如将检测模型与Qt界面结合、并部署到轻量硬件以实现产线侧的人机协同复核。[17] 这类系统化实践的价值在于把阈值调节、可视化结果、记录留存与导出报表等环节纳入闭环,使算法指标可以转化为稳定的工艺动作。综合来看,面向PCB元器件识别的研究正在从单点模型精度竞争,走向“数据集与评测规范、端侧实时推理、可追溯交互系统”三者协同的工程化方向。[3]

2.3 要解决的问题及其方案

要解决的问题主要体现在以下四点:(1)检测与识别的准确性与实时性难以同时兼顾,尤其在小目标密集与反光遮挡场景下容易出现漏检与误检。(2)模型对不同相机、不同板型与不同光照的环境适应性不足,跨批次泛化与长尾类别稳定性容易下降。(3)桌面端交互界面需要在不增加操作负担的前提下提供多源输入、阈值调参、目标高亮与导出留存等完整能力。(4)数据处理效率与存储安全性需要统一考虑,包括检测记录的可追溯、账户与权限的本地化管理,以及结果导出与归档的一致性。

对应的解决方案设计为四点:(1)以YOLOv12为核心检测模型,结合数据增强与迁移学习,并对YOLOv5至YOLOv12多版本进行训练与推理对比,以在精度、速度与模型复杂度之间选择最优折中。(2)基于PyTorch完成训练与推理链路,并与PySide6/Qt桌面端打通,使模型推理、阈值参数与可视化渲染形成端到端闭环。(3)支持图片、视频与本地摄像头输入,并提供权重热切换与类别信息同步刷新,以便在不同工艺段与板型之间快速迭代。(4)优化数据缓存与持久化结构,统一采用时间戳命名与本地数据库管理检测记录,同时结合硬件加速与系统测试保障稳定性与可维护性。

2.4 博文贡献与组织结构

本文的主要贡献可概括为:(1)围绕PCB电子元件识别的任务需求与落地约束,给出检测范式、数据集与部署趋势的综合性梳理。(2)以YOLOv12为主线构建训练与推理流程,并引入YOLOv5至YOLOv12的横向对比,为模型选型提供可复现实验依据。(3)设计基于PySide6/Qt的桌面端交互方案,打通多源输入、阈值调参、结果可视化与导出留存等关键链路。(4)给出面向工程落地的评测与分析框架,覆盖精度指标与效率指标,并讨论误检漏检与可改进点。(5)在全文末尾提供可下载的数据与代码资源,便于复现实验与二次开发。

全文组织结构如下:第3章介绍数据集处理与标注规范,并说明增强与划分策略;第4章阐述以YOLOv12为主的模型原理与关键设计;第5章给出多版本YOLO的实验对比与误差分析;第6章从分层架构出发说明桌面端系统的设计与实现;第7章总结全文并展望模型、系统与数据闭环的未来工作方向。


3. 数据集处理

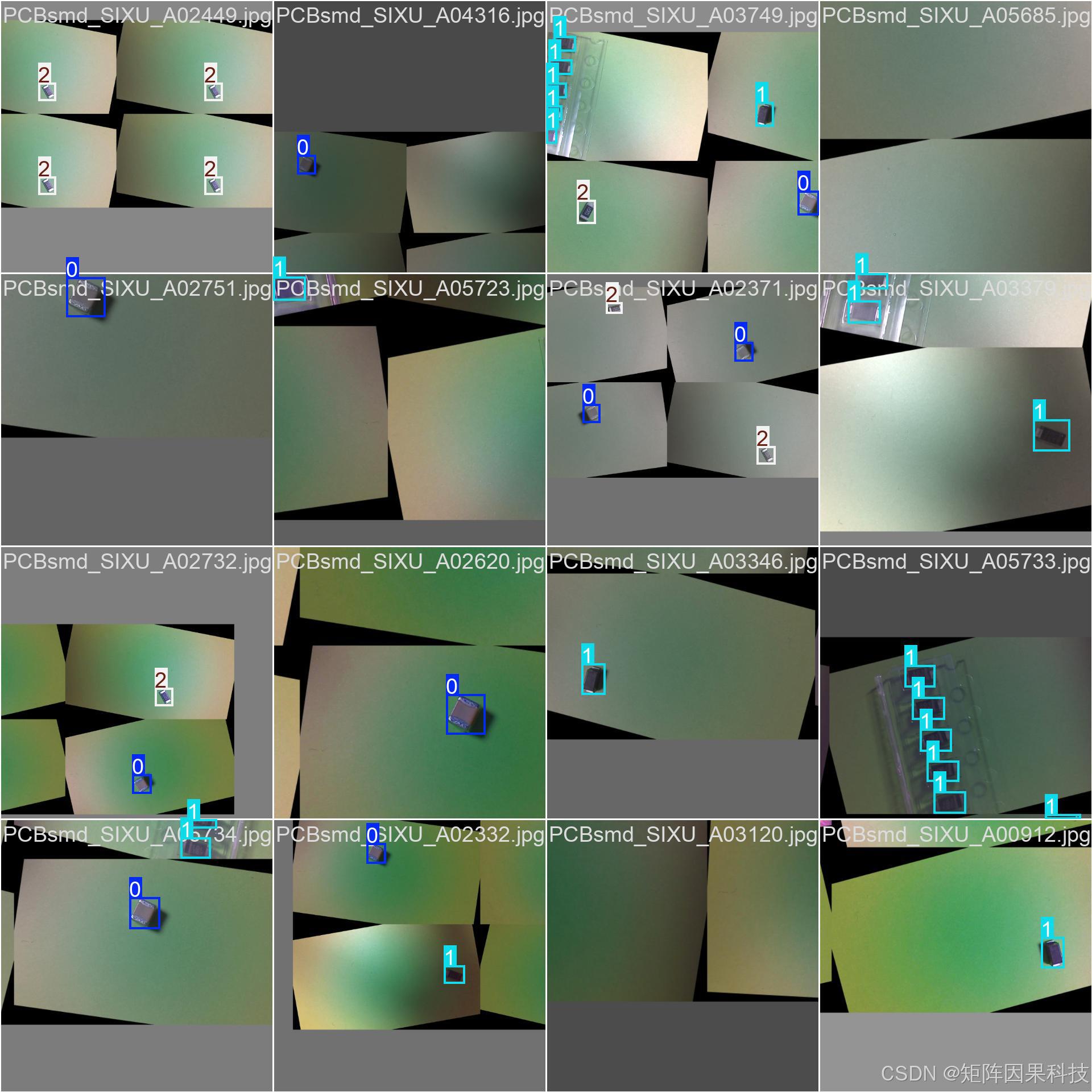

本系统使用的PCB电子元件识别数据集共包含 7661 张图像,按训练集 6129 张、验证集 766 张、测试集 766 张划分,比例约为 8:1:1,便于在保证训练充分性的同时稳定评估泛化性能。从批次可视化样例可以直观看到,小目标密集、背景纹理与反光干扰是该任务的典型特征,这也决定了数据处理阶段需要把“标注一致性”和“难例覆盖”放在优先级更高的位置。标签及其对应中文名如下:

Chinese_name = { "Condensator": "电容器", "Diode": "二极管", "Resistor": "电阻器","Transistor": "晶体管"}

在这里插入图片描述

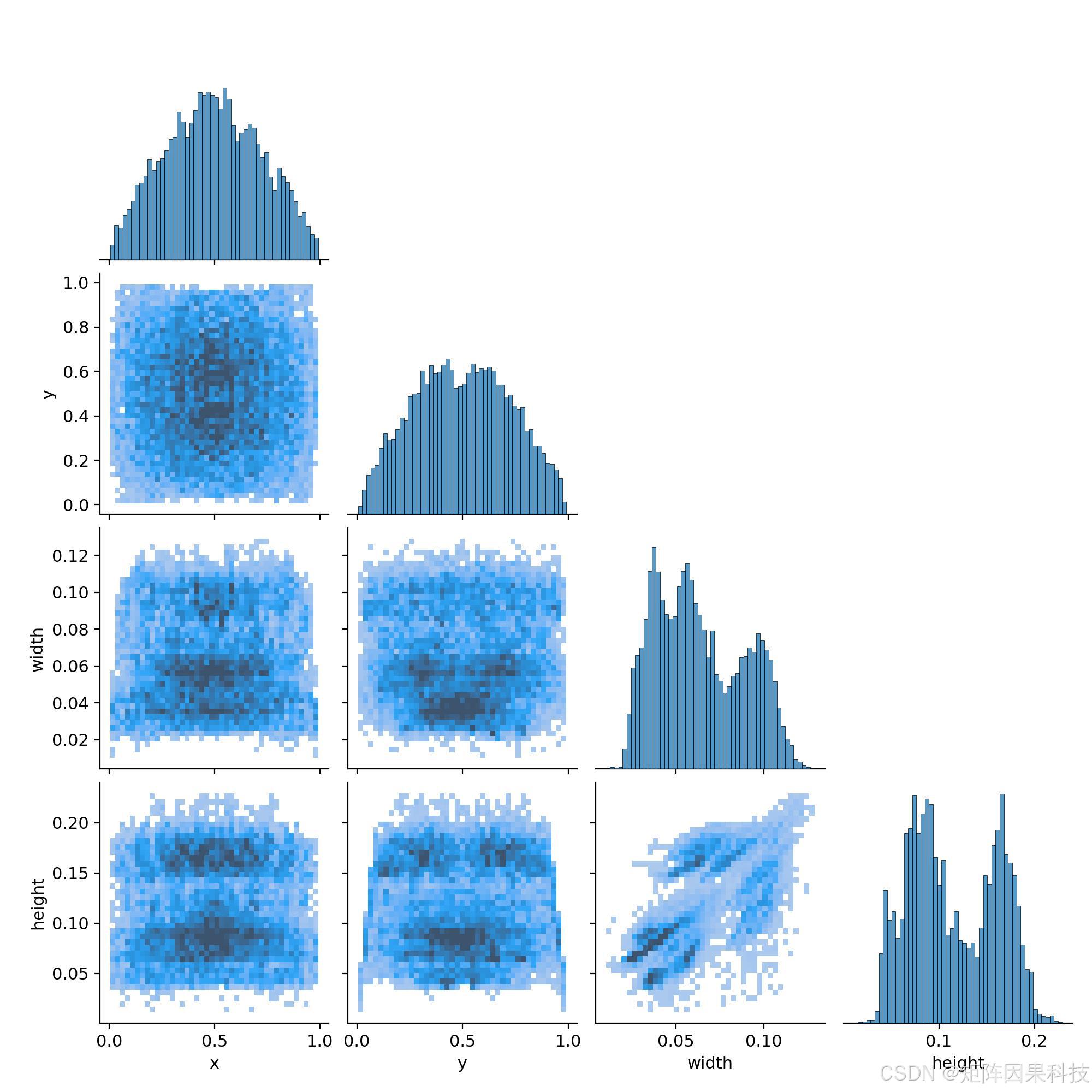

标注采用目标检测通用的边界框形式组织,并与YOLO训练管线保持一致:每个目标由类别编号与边界框位置描述,边界框以归一化坐标表达其中心与宽高,便于在不同分辨率输入下复用同一标注并统一映射到 640×640 的训练预处理。结合给出的标签相关性分布图可以看到,目标中心位置在图像平面上覆盖较广,而宽高分布呈现明显的多峰与尺度差异,这与元器件外形“细长/扁平”以及拍摄角度变化相吻合;因此在数据侧需重点检查边界框是否贴合器件外轮廓、是否存在被遮挡导致的欠标与漏标,并在划分时避免同源近似图像跨集合泄漏,以减少评测偏差。
在这里插入图片描述

在预处理与增强方面,建议围绕任务难点采用“几何扰动 + 光照扰动 + 难例采样”的组合策略:几何类增强用于模拟器件姿态变化与局部遮挡(如随机缩放、平移、旋转与裁剪),光照类增强用于覆盖反光、阴影与色偏(如亮度/对比度抖动与色彩扰动),并通过难例回放或提升小目标出现概率来缓解小目标漏检与长尾类别不稳定。与此同时,训练前应进行基础清洗与一致性校验,例如剔除空标注样本、修正越界框与异常尺寸框、清理缓存并固定划分配置,从而让后续 YOLOv5–YOLOv12 的对比实验建立在同一数据口径与同一质量基线之上。


4. 模型原理与设计

本文默认以 YOLOv12 作为主线模型,用于完成 PCB 贴片元器件(电容器/二极管/电阻器/晶体管)的端到端检测。整体上它仍属于单阶段密集预测范式:输入图像经过统一尺度的预处理后,由骨干网络抽取多层语义特征,颈部完成跨尺度融合,检测头在多个尺度上同时输出分类置信度与边界框回归,从而在“小目标密集、类间相似、背景纹理强”的PCB场景下兼顾召回与实时性。与传统纯 CNN 强化不同,YOLOv12 的核心取向是把注意力机制作为主干能力的一部分,通过更高效的注意力组织方式扩大有效感受野,以便在遮挡、反光和纹理干扰下仍能稳定聚焦于元器件区域。(arXiv)

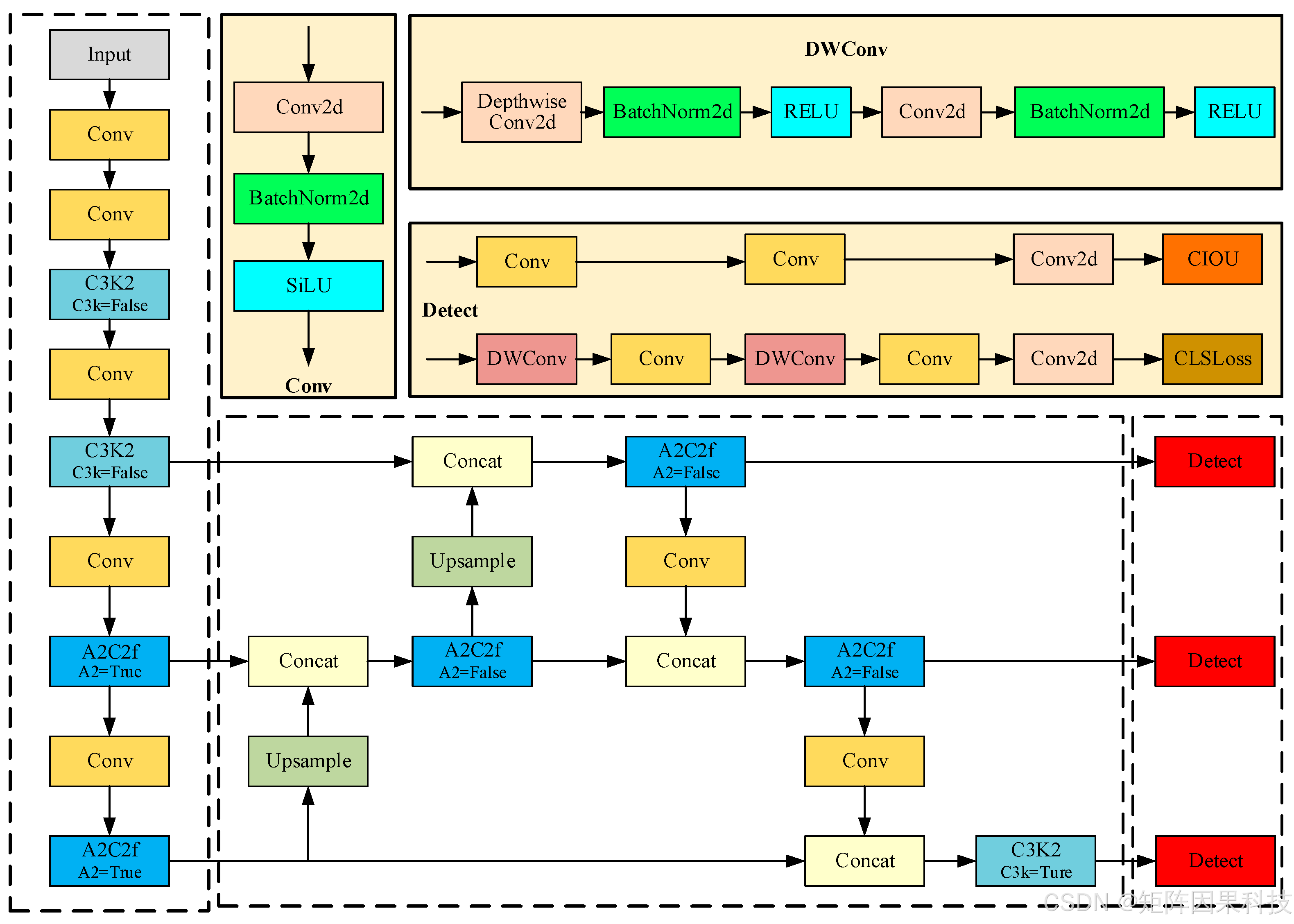

从结构上看,YOLOv12 依旧遵循“Backbone–Neck–Head”的经典分工,但在关键模块中引入了注意力中心设计:其 Area Attention 将特征图划分为若干等分区域(常见为沿水平或垂直方向分块),在降低计算与访存压力的同时保留较大的有效视野;同时结合更适合训练稳定性的特征聚合模块(如 R-ELAN)与针对注意力的工程化优化(例如可选的 FlashAttention、移除显式位置编码,并用较大卷积核的可分离卷积作为隐式位置信息注入),从而把注意力的建模优势落到实时检测的可用速度上。(Ultralytics Docs) 网络整体架构图如下图所示(以主干与检测头的配置示意为例):

在这里插入图片描述

在任务建模上,检测头通常以解耦思路分别处理分类与回归,使两类梯度更“各司其职”,对PCB这类“外观相似但位置与尺度变化显著”的目标更友好。回归端常用 IoU 系列损失衡量预测框与真值框的几何一致性,其基本形式为
I o U ( B , B ^ ) = ∣ B ∩ B ^ ∣ ∣ B ∪ B ^ ∣ , L ∗ box = 1 − I o U ( B , B ^ ) , \mathrm{IoU}(B,\hat{B})=\frac{|B\cap \hat{B}|}{|B\cup \hat{B}|},\quad \mathcal{L}*{\text{box}}=1-\mathrm{IoU}(B,\hat{B}), IoU(B,B^)=BB^BB^,Lbox=1IoU(B,B^),
其中 (B) 与 ( B ^ \hat{B} B^) 分别表示真值框与预测框;在中心点偏移或长宽比例差异较大时,也可采用 CIoU/EIoU 等改进项以加速收敛并提升定位稳定性。分类端一般用二元交叉熵或其改进形式(如对易样本降权的 Focal Loss)缓解正负样本不均衡,其典型形式为
L ∗ cls = − α ( 1 − p ) γ log ⁡ ( p ) , \mathcal{L}*{\text{cls}}=-\alpha(1-p)^{\gamma}\log(p), Lcls=α(1p)γlog(p),
其中 § 为预测置信度,( α , γ \alpha,\gamma α,γ) 用于控制类别不均衡与难例挖掘强度;在元器件长尾或“易混淆类”占比上升时,这类机制往往更有效。(Ultralytics Docs)

训练与正则化层面,本文工程链路统一采用 640×640 的输入规格,以便在多模型对比与桌面端推理时保持一致的数据口径,预处理可表述为 ( I ′ = R e s i z e ( I , 640 , 640 ) I'=\mathrm{Resize}(I,640,640) I=Resize(I,640,640)),并对像素做归一化 ( x = ( I ′ / 255 − μ ) / σ x=(I'/255-\mu)/\sigma x=(I/255μ)/σ)。针对 PCB 小目标与遮挡难点,训练阶段更依赖多尺度与混合增强来扩大有效样本分布,而推理阶段则通过阈值与 NMS 共同控制误检与漏检:当预测集合为 ( ( b i , s i ) {(b_i,s_i)} (bi,si)) 时,保留 ( s i ≥ τ conf s_i\ge \tau_{\text{conf}} siτconf) 的候选,再以 ( I o U ( b i , b j ) ≥ τ iou \mathrm{IoU}(b_i,b_j)\ge \tau_{\text{iou}} IoU(bi,bj)τiou) 抑制高度重叠框,从而在“密集器件并排、相邻元件外观相似”的情形下减少重复框与串扰。由于本任务对小目标较敏感,( τ conf \tau_{\text{conf}} τconf) 偏高容易漏检、偏低又会引入纹理误检,因此桌面端将 Conf/IoU 作为可交互参数,配合注意力增强的特征表达,在不同光照与反光强度下实现更稳定的精度—召回折中。(Ultralytics Docs)


5. 实验结果与分析

本章实验目标是在同一数据集划分(训练 6129 / 验证 766 / 测试 766)与统一输入规格(640×640)下,对 YOLOv5nu、YOLOv6n、YOLOv7-tiny、YOLOv8n、YOLOv9t、YOLOv10n、YOLOv11n、YOLOv12n 进行端到端评测,并给出精度指标(Precision、Recall、F1、mAP50、mAP50-95)与效率指标(Params、FLOPs、Pre/Inf/PostTime)。所有推理时延均在 NVIDIA GeForce RTX 3070 Laptop GPU(8GB)上统计,端到端时延按 PreTime+InfTime+PostTime 计算,更贴近桌面端“加载—推理—后处理—可视化”的真实交互体验。

规模 模型 Params(M) FLOPs(G) 端到端时延(ms) Precision Recall F1 mAP50 mAP50-95
n YOLOv5nu 2.6 7.7 10.94 0.9975 0.9984 0.9980 0.9949 0.8780
n YOLOv6n 4.3 11.1 10.34 0.9966 0.9974 0.9970 0.9949 0.8756
n YOLOv7-tiny 6.2 13.8 21.08 0.9922 0.9935 0.9928 0.9967 0.7121
n YOLOv8n 3.2 8.7 10.17 0.9973 0.9984 0.9979 0.9949 0.8806
n YOLOv9t 2.0 7.7 19.67 0.9985 0.9981 0.9983 0.9949 0.8836
n YOLOv10n 2.3 6.7 13.95 0.9973 0.9970 0.9972 0.9949 0.8907
n YOLOv11n 2.6 6.5 12.97 0.9981 0.9989 0.9985 0.9950 0.8803
n YOLOv12n 2.6 6.5 15.75 0.9978 0.9985 0.9982 0.9950 0.8883
s YOLOv5su 9.1 24.0 12.24 0.9982 0.9989 0.9986 0.9950 0.8846
s YOLOv6s 17.2 44.2 12.26 0.9976 0.9980 0.9978 0.9949 0.8906
s YOLOv7 36.9 104.7 29.52 0.9979 0.9986 0.9983 0.9978 0.8197
s YOLOv8s 11.2 28.6 11.39 0.9985 0.9986 0.9985 0.9949 0.8909
s YOLOv9s 7.2 26.7 22.17 0.9985 0.9986 0.9986 0.9949 0.9011
s YOLOv10s 7.2 21.6 14.19 0.9982 0.9981 0.9981 0.9949 0.9058
s YOLOv11s 9.4 21.5 13.47 0.9985 0.9986 0.9985 0.9950 0.9152
s YOLOv12s 9.3 21.4 16.74 0.9980 0.9983 0.9981 0.9949 0.9114

在这里插入图片描述

在这里插入图片描述

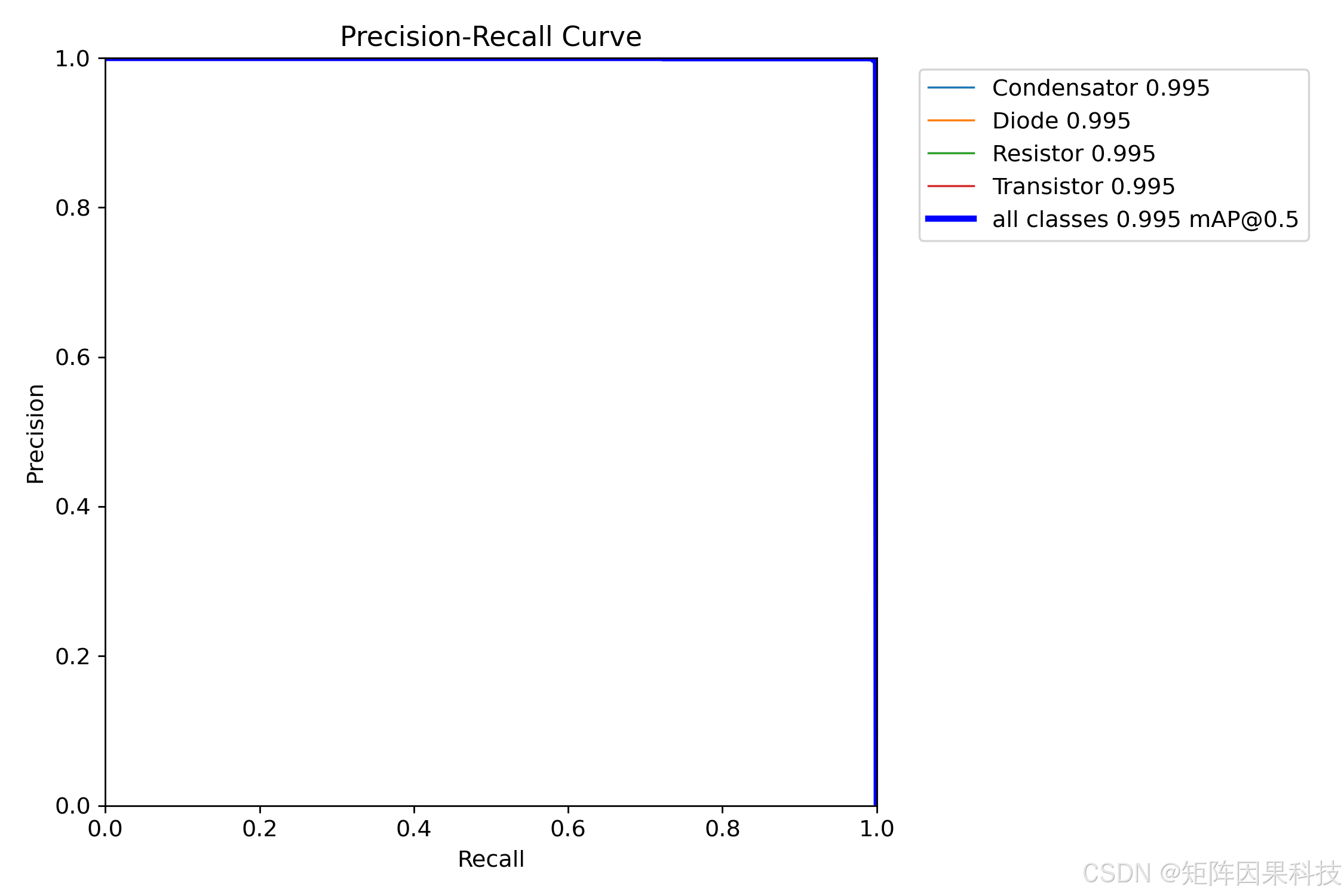

从精度角度看,本数据集在 mAP50 上对各模型的区分度很小(基本稳定在 0.995 左右),但 mAP50-95 能更清晰地拉开“定位精细度”的差距:在 n 族模型中,YOLOv10n 的 mAP50-95 最高(0.8907),YOLOv12n 紧随其后(0.8883),而 YOLOv7-tiny 明显偏低(0.7121),说明其在更严格 IoU 阈值下定位偏差更易暴露。与此同时,F1 基本已接近饱和(0.9928–0.9985),YOLOv11n 的 F1 达到 0.9985,结合近乎一致的 Precision/Recall,可认为当前任务在“分类可分性”上较强,后续改进更应聚焦小目标边界贴合、遮挡与反光引起的定位误差,而不是一味追求更高的 mAP50。

从效率角度看,端到端时延的差异主要由推理时间与后处理时间共同决定:YOLOv8n 与 YOLOv6n 的端到端时延约 10ms 量级,更适合桌面端频繁交互与实时阈值滑动预览;YOLOv10n 与 YOLOv11n 在保持较高精度的同时,将端到端时延控制在 13–14ms 左右,属于“精度与交互体验相对均衡”的选择;YOLOv9t 与 YOLOv7-tiny 推理耗时偏大,其中 YOLOv7-tiny 还伴随较高的后处理开销(PostTime 4ms 级),更容易在密集目标场景产生更多候选框,从而拖慢NMS并降低整体流畅度。若进一步考虑 s 族模型,YOLOv11s 在 mAP50-95 上达到 0.9152 的同时端到端时延约 13.47ms,是“精度上限更高”的方案;而 YOLOv8s 端到端约 11.39ms,在桌面端实时预览上更占优势。
在这里插入图片描述

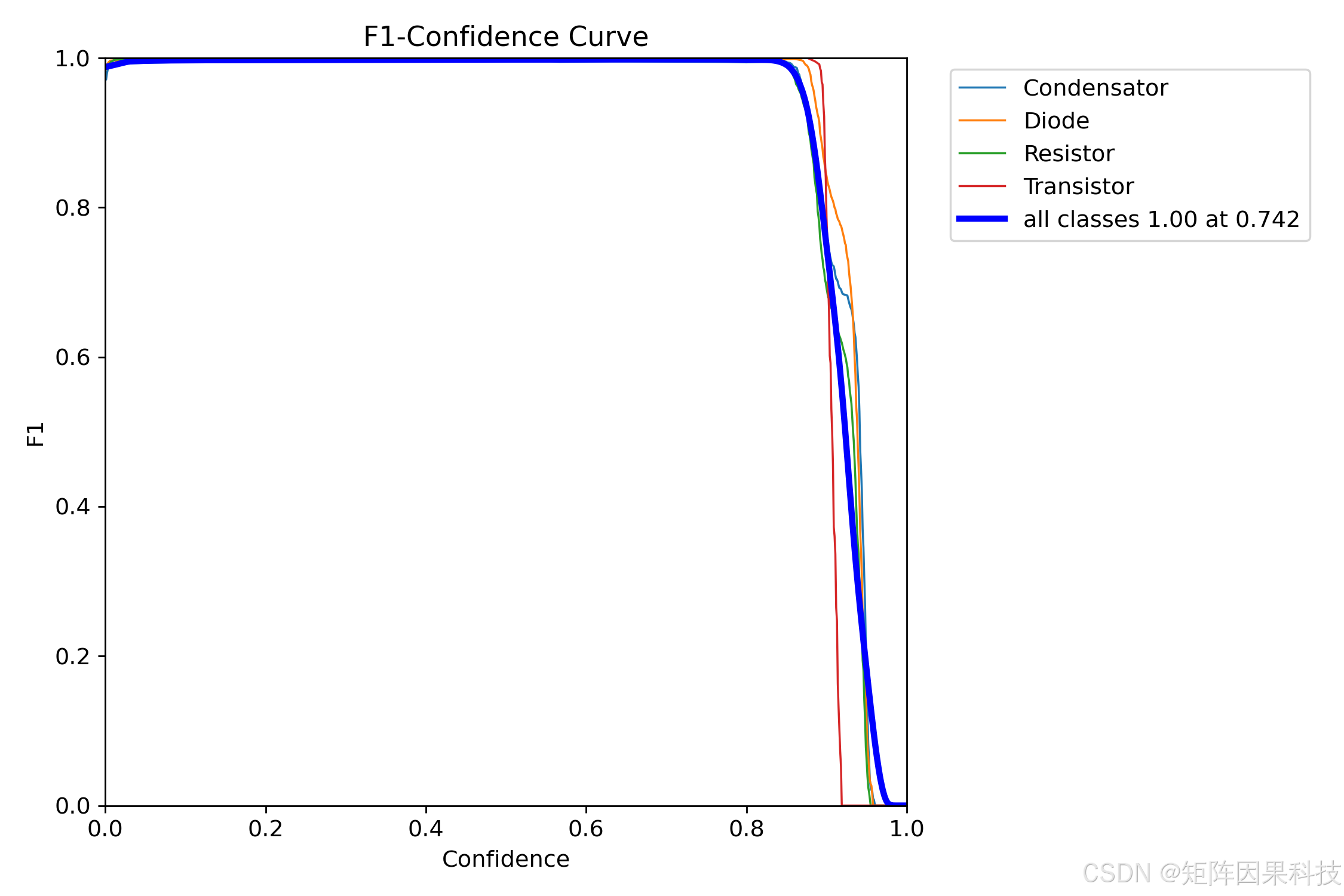

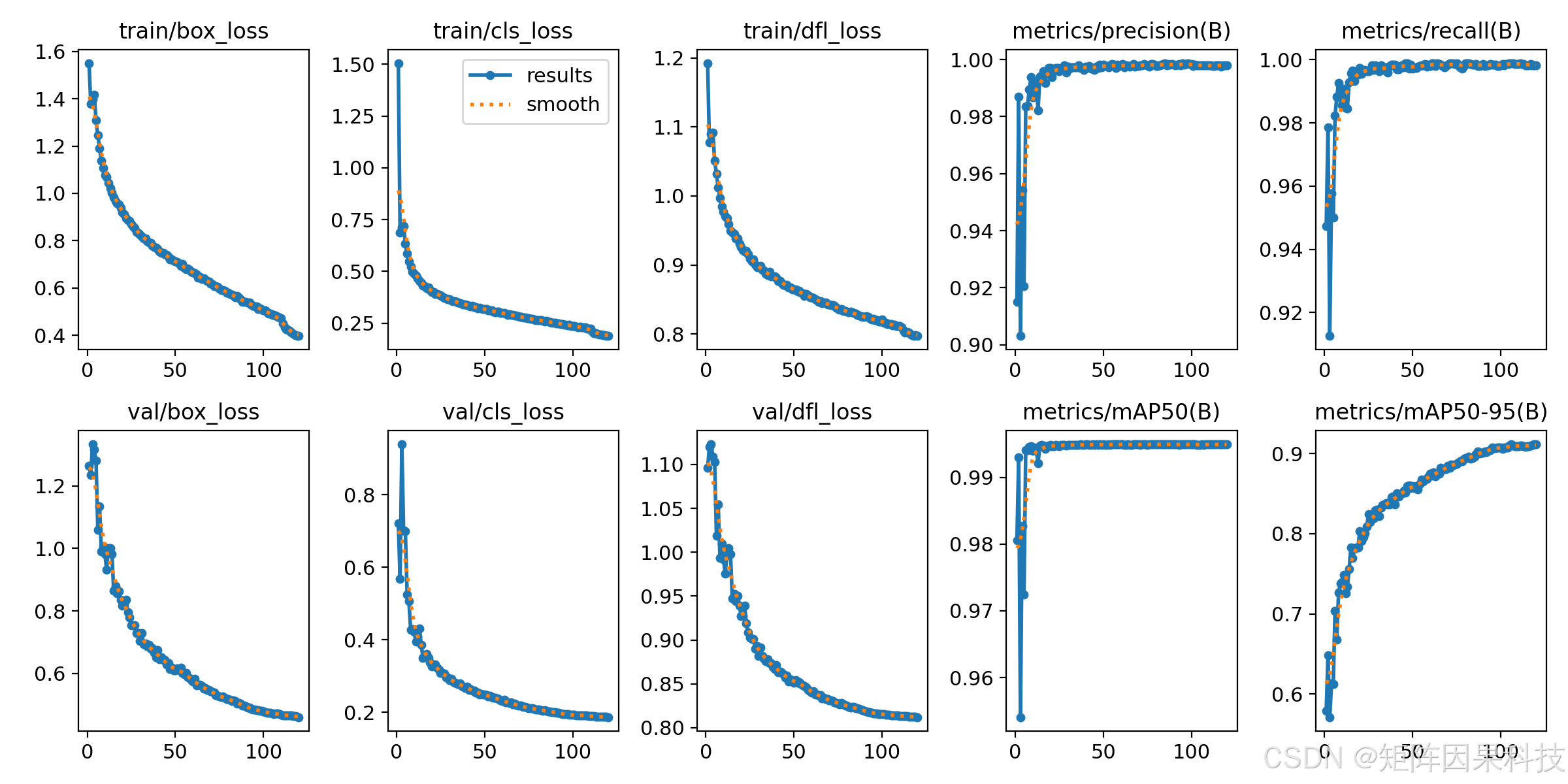

结合训练与评测曲线可以更直观看到模型收敛特征:训练过程中的 box/cls/DFL loss 平滑下降,mAP50 很快进入平台期,而 mAP50-95 仍在后期缓慢提升,这与 PCB 元器件“看起来像但边界更难贴合”的任务属性一致;从混淆矩阵看,各类别之间几乎不混淆,但仍存在少量“背景被误检为元器件”的现象,通常与走线纹理、反光高亮或裁剪边缘的伪结构有关,因此在系统侧保留 Conf/IoU 的交互调参,并在导出前允许快速复核,会比单纯提高阈值更稳妥。总体而言,本数据集上各 YOLO 版本已达到很高的检测上限,后续更有价值的工作是引入更复杂工况(不同板色、不同光照、不同相机与不同贴装密度)的外部测试集,或在数据增强中强化反光、遮挡与密集小目标的难例占比,以检验模型在真实产线域偏移下的稳定性。


6. 系统设计与实现

6.1 系统设计思路

本系统采用分层架构组织“多源输入—推理—可视化—留存导出”的完整闭环,将 表现与交互层(PySide6/Qt 客户端)、业务与会话管理层、推理与任务调度层、数据持久化层明确解耦。Qt 客户端以“左侧数据源与阈值控制—中央检测视图—右侧目标详情—底部记录与进度条”为主布局,负责呈现框选结果、交互调参(Conf/IoU)、目标选择与高亮,以及导出入口与过程反馈;业务层负责会话状态、源互斥与参数一致性维护,避免多源并发导致的状态漂移;推理层负责统一预处理、YOLO 推理与后处理(过滤与 NMS、坐标还原),并以结构化结果驱动界面刷新;数据层以本地 SQLite 与文件归档协同,实现账户信息、历史记录、统计索引与导出文件的可追溯管理。

为保障实时性与一致性,系统采用事件驱动的帧流处理范式:图片以“单次任务”方式执行全流程,视频与摄像头以“连续帧序列”方式执行循环推理,并在源切换时强制互斥、清空队列与重置进度状态,从而保证推理线程、渲染线程与记录表之间的时间对齐。阈值参数在业务层以统一配置对象维护,滑块变更后同步影响后处理过滤与可视化展示,避免出现“界面参数已变但推理仍用旧阈值”的错位;进度条与耗时统计则分别覆盖帧级与任务级两个尺度,用于刻画视频/摄像头流的处理节奏以及导出/入库等非推理开销。

在可扩展性方面,系统将模型权重管理独立为可插拔组件,允许在运行时加载本地权重并热切换当前 YOLO 模型,同时同步刷新类别集合与配色映射,以保证统计口径与导出结果的一致性。结果留存遵循“结构化记录 + 可视化介质”双通道:前者用于表格检索、筛选与 CSV 导出,后者用于带框 PNG/AVI 的一键归档;所有导出统一按时间戳命名,便于溯源与批量管理。异常恢复方面,系统对媒体读取中断、空帧、权重加载失败与数据库写入异常等场景提供可控的降级路径,使交互层能够给出明确提示并保持会话状态可恢复。

在这里插入图片描述

图6-1 系统流程图
图注:流程覆盖系统初始化到多源输入,完成预处理、YOLO 推理、后处理与界面联动,并在交互控制中形成闭环;其中 Conf/IoU 滑块、目标高亮选择、CSV/PNG/AVI 导出与时间戳命名贯穿“推理—展示—留存”的关键路径。

在这里插入图片描述

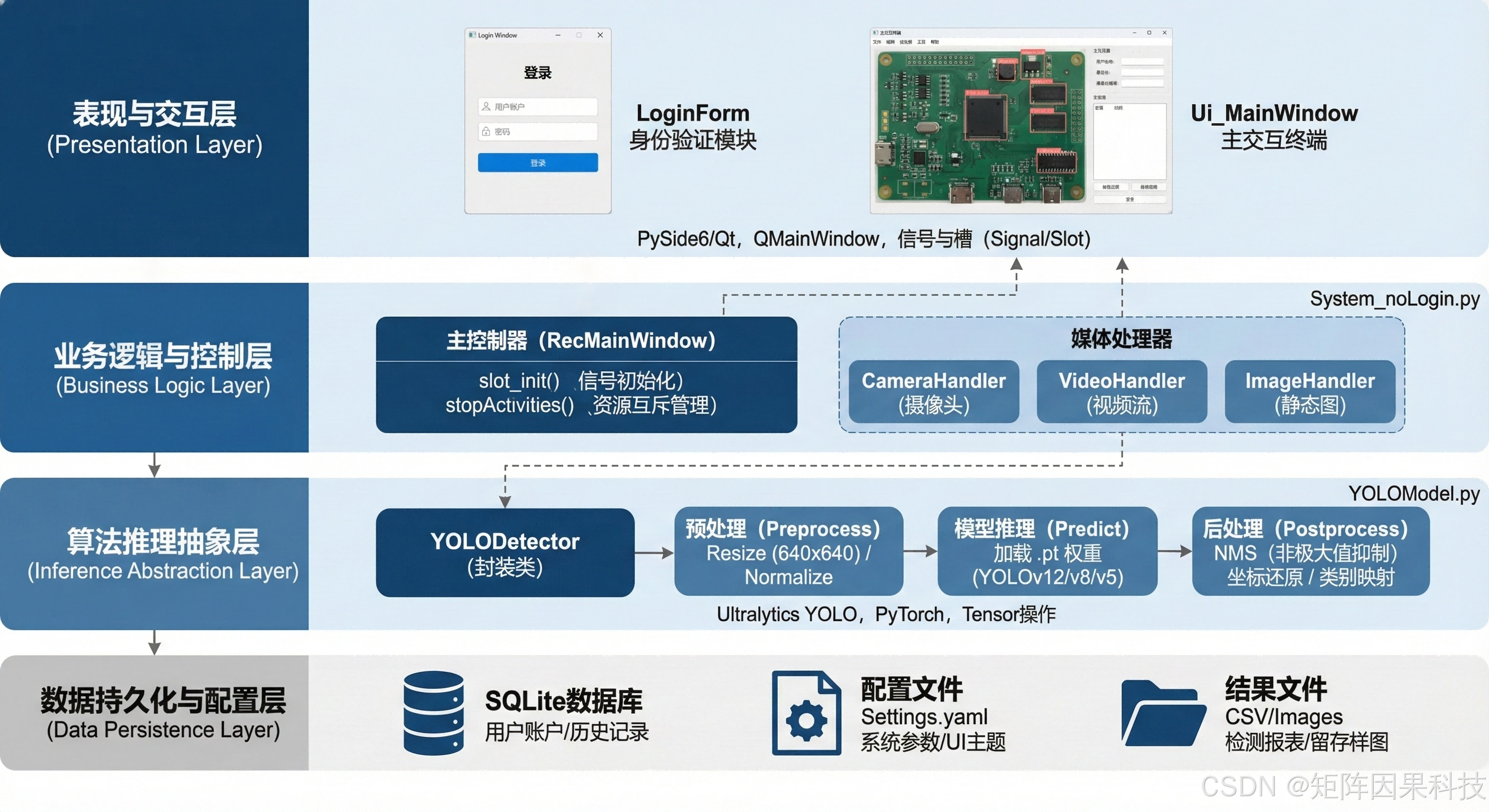

图6-2 系统设计框图(可下载)
图注:框图体现“Qt 客户端—业务与会话—推理与调度—数据层”的模块边界与数据流向;模型权重与日志/导出接口被抽象为独立能力,使多源检测、统计与归档可按需扩展。

6.2 登录与账户管理 — 流程图

在这里插入图片描述

图6-3 登录与账户管理流程图(可下载)
图注:流程强调“本地账户与会话”对个性化配置、历史记录检索与检测流程衔接的支撑作用,并为注销/切换账号提供可追溯的状态边界。

随后以单段学术风格描述该流程:系统启动后进入登录界面,首先判断是否已有账号,若无则进入注册页面并将用户信息写入本地数据库形成账户记录;若已有账号则输入账号与口令并完成口令校验,校验通过后载入个性化配置(如主题、默认模型与最近检测记录)并进入主界面以开展图片/视频/摄像头的多源检测任务,期间用户可在个人空间完成口令与偏好设置的修改,而注销或切换账号会终止当前会话并回到登录入口,从而使账户隔离、历史追溯与主检测流程之间保持清晰且可控的衔接关系。


7. 项目资源链接

    若您想获得博文中涉及的实现完整全部资源文件(包括测试图片、视频,py, UI文件,训练数据集、训练代码、界面代码等),这里见可参考博客与视频,已将所有涉及的文件同时打包到里面,点击即可运行,完整文件截图如下:

在这里插入图片描述

功能效果展示视频:热门实战|《基于深度学习的PCB电子元件识别系统》YOLOv12-v8多版本合集:附论文/源码/PPT/数据集,支持图片/视频/摄像头输入、可视化界面、结果导出与权重切换
环境配置博客教程:https://deeppython.feishu.cn/wiki/EwnTwJ2H3iLF6VkNG6ccgZYrnvd
或者环境配置视频教程:Pycharm软件安装视频教程;(2)Anaconda软件安装视频教程;(3)Python环境配置视频教程
数据集标注教程(如需自行标注数据):数据标注合集


参考文献(GB/T 7714)

1 Saif S S, Aras K, Giuseppi A. Automated Optical Inspection for Printed Circuit Board Assembly Manufacturing with Transfer Learning and Synthetic Data Generation[EB/OL]. 2022.
2 Lu H, Mehta D, Paradis O P, et al. FICS-PCB: A Multi-Modal Image Dataset for Automated Printed Circuit Board Visual Inspection[R/OL]. IACR Cryptology ePrint Archive, 2020:366.
[3] Li B, Palayew S, Li F, et al. PCBDet: An Efficient Deep Neural Network Object Detection Architecture for Automatic PCB Component Detection on the Edge[EB/OL]. arXiv:2301.09268, 2023.
[4] Ren S, He K, Girshick R, Sun J. Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks[J/OL]. arXiv:1506.01497, 2015.
[5] Liu W, Anguelov D, Erhan D, et al. SSD: Single Shot MultiBox Detector[J/OL]. arXiv:1512.02325, 2016.
[6] Lin T Y, Goyal P, Girshick R, et al. Focal Loss for Dense Object Detection[J/OL]. arXiv:1708.02002, 2017.
[7] Carion N, Massa F, Synnaeve G, et al. End-to-End Object Detection with Transformers[J/OL]. arXiv:2005.12872, 2020.
[8] Zhu X, Su W, Lu L, et al. Deformable DETR: Deformable Transformers for End-to-End Object Detection[J/OL]. arXiv:2010.04159, 2020.
[9] Ge Z, Liu S, Wang F, et al. YOLOX: Exceeding YOLO Series in 2021[J/OL]. arXiv:2107.08430, 2021.
[10] Li C, Li L, Jiang H, et al. YOLOv6: A Single-Stage Object Detection Framework for Industrial Applications[J/OL]. arXiv:2209.02976, 2022.
[11] Wang C Y, Bochkovskiy A, Liao H Y M. YOLOv7: Trainable Bag-of-Freebies Sets New State-of-the-Art for Real-Time Object Detectors[C/OL]. CVPR, 2023.
[12] Wang C Y, Yeh I H, Liao H Y M. YOLOv9: Learning What You Want to Learn Using Programmable Gradient Information[J/OL]. arXiv:2402.13616, 2024.
[13] Tian Y, Ye Q, Doermann D. YOLOv12: Attention-Centric Real-Time Object Detectors[J/OL]. arXiv:2502.12524, 2025.
[14] Jocher G. YOLOv5 release v7.0[EB/OL]. GitHub, 2022.
[15] Jocher G. YOLOv8 release v8.1.0[EB/OL]. GitHub, 2024.
[16] Ashmore G, Huggins D, Kira Z, et al. PCB Component Detection[EB/OL]. Google Sites, (accessed 2025-12-23).
[17] 马宇峰, 羊轶涛, 马佳明, 胡国伟, 曾佳. 基于深度学习的PCB板元件检测与识别系统设计[J/OL]. 电子世界, 2021.
